Конструкции перекрытий Перекрытия из легких

Конструкции перекрытий.

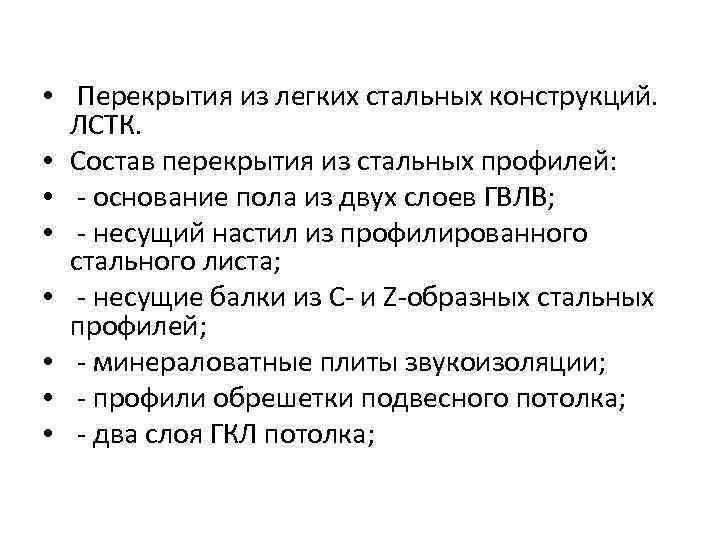

• Перекрытия из легких стальных конструкций. ЛСТК. • Состав перекрытия из стальных профилей: • - основание пола из двух слоев ГВЛВ; • - несущий настил из профилированного стального листа; • - несущие балки из С- и Z-образных стальных профилей; • - минераловатные плиты звукоизоляции; • - профили обрешетки подвесного потолка; • - два слоя ГКЛ потолка;

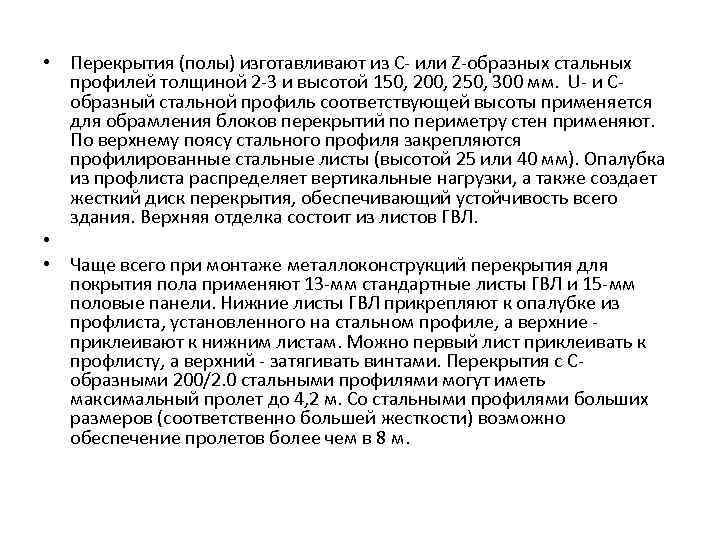

• Перекрытия (полы) изготавливают из С- или Z-образных стальных профилей толщиной 2 -3 и высотой 150, 200, 250, 300 мм. U- и Cобразный стальной профиль соответствующей высоты применяется для обрамления блоков перекрытий по периметру стен применяют. По верхнему поясу стального профиля закрепляются профилированные стальные листы (высотой 25 или 40 мм). Опалубка из профлиста распределяет вертикальные нагрузки, а также создает жесткий диск перекрытия, обеспечивающий устойчивость всего здания. Верхняя отделка состоит из листов ГВЛ. • • Чаще всего при монтаже металлоконструкций перекрытия для покрытия пола применяют 13 -мм стандартные листы ГВЛ и 15 -мм половые панели. Нижние листы ГВЛ прикрепляют к опалубке из профлиста, установленного на стальном профиле, а верхние - приклеивают к нижним листам. Можно первый лист приклеивать к профлисту, а верхний - затягивать винтами. Перекрытия с Собразными 200/2. 0 стальными профилями могут иметь максимальный пролет до 4, 2 м. Со стальными профилями больших размеров (соответственно большей жесткости) возможно обеспечение пролетов более чем в 8 м.

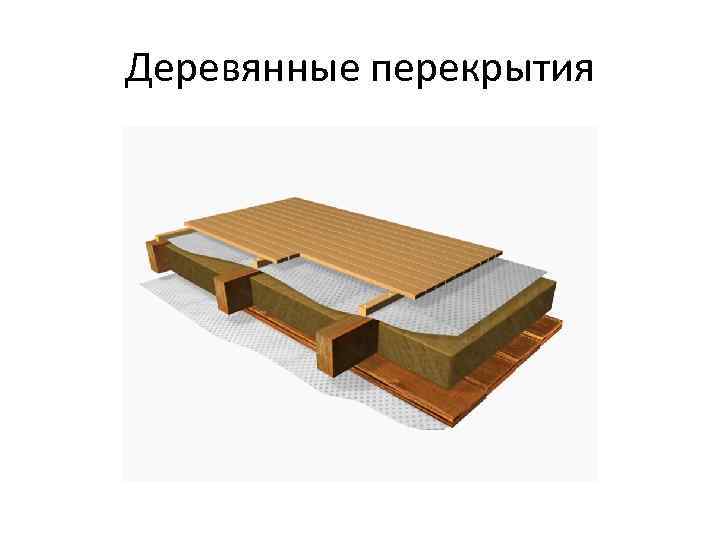

Деревянные перекрытия

• Несущей частью обычных перекрытий являются деревянные балки, изготовленные преимущественно из хвойных пород. Среди достоинств таких перекрытий - их относительно небольшой вес и меньшая стоимость по сравнению с железобетонными перекрытиями. Недостатки - их слабое сопротивление загниванию, небольшая огнестойкость и значительная построечная трудоемкость. Повышения долговечности деревянных перекрытий можно достигнуть применением сухого леса (с влажностью не более 20%, для клееных балок - не более 15%), антисептированием и промазкой огнезащитным раствором. • Применение деревянных балок по экономическим соображениям можно рекомендовать только при пролетах не более 4, 0 -4, 2 м, что в большинстве случаев встречается при укладке балок преимущественно на поперечные стены. При больших пролетах непропорционально увеличиваются сечения балок. Укладка на продольные наружные стены ускоряет загнивание древесины, особенно в местах опирания балок на эти холодные стены. • • Расстояния между балками и их сечения определяются расчетом и указываются в типовых проектах. В среднем расстояние между балками находится в пределах от 0, 5 до 1, 0 м.

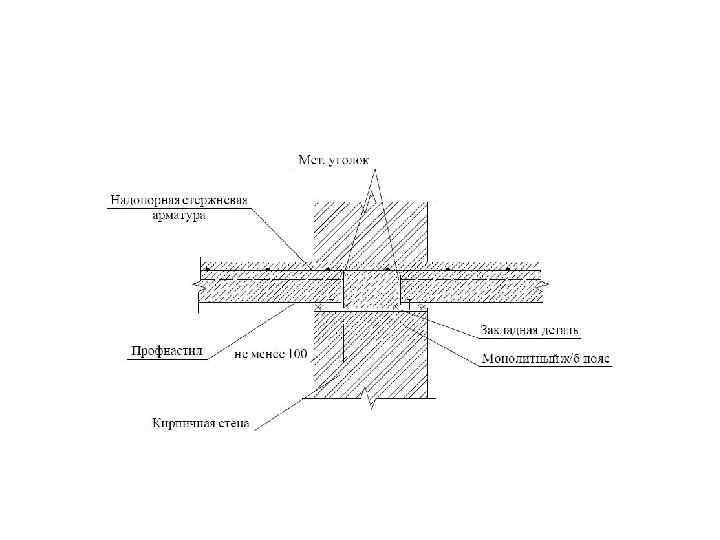

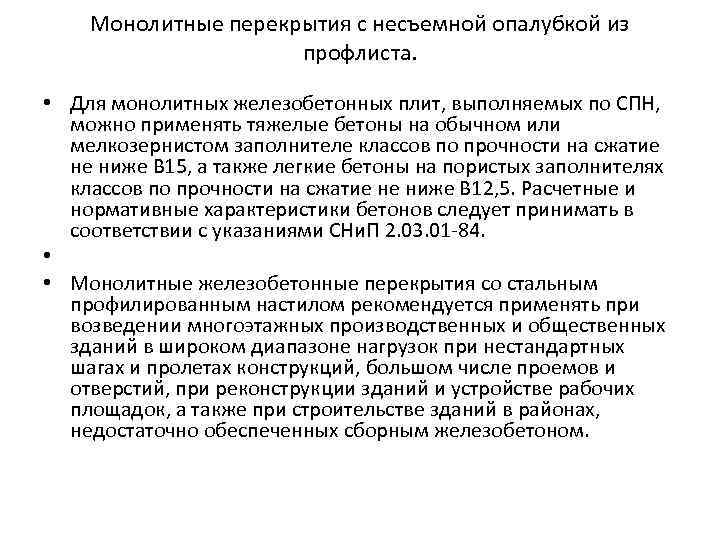

Монолитные перекрытия с несъемной опалубкой из профлиста. • Для монолитных железобетонных плит, выполняемых по СПН, можно применять тяжелые бетоны на обычном или мелкозернистом заполнителе классов по прочности на сжатие не ниже В 15, а также легкие бетоны на пористых заполнителях классов по прочности на сжатие не ниже В 12, 5. Расчетные и нормативные характеристики бетонов следует принимать в соответствии с указаниями СНи. П 2. 03. 01 -84. • • Монолитные железобетонные перекрытия со стальным профилированным настилом рекомендуется применять при возведении многоэтажных производственных и общественных зданий в широком диапазоне нагрузок при нестандартных шагах и пролетах конструкций, большом числе проемов и отверстий, при реконструкции зданий и устройстве рабочих площадок, а также при строительстве зданий в районах, недостаточно обеспеченных сборным железобетоном.
