Конструкции гидрогенераторов Генератор состоит из

Скачать презентацию Конструкции гидрогенераторов  Генератор состоит из Скачать презентацию Конструкции гидрогенераторов Генератор состоит из

гидрогенератор.ppt

  • Количество слайдов: 6

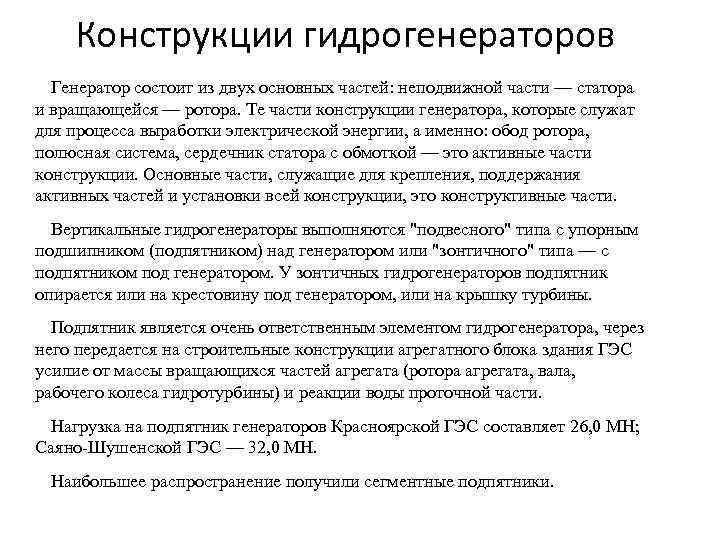

>  Конструкции гидрогенераторов  Генератор состоит из двух основных частей: неподвижной части — Конструкции гидрогенераторов Генератор состоит из двух основных частей: неподвижной части — статора и вращающейся — ротора. Те части конструкции генератора, которые служат для процесса выработки электрической энергии, а именно: обод ротора, полюсная система, сердечник статора с обмоткой — это активные части конструкции. Основные части, служащие для крепления, поддержания активных частей и установки всей конструкции, это конструктивные части. Вертикальные гидрогенераторы выполняются "подвесного" типа с упорным подшипником (подпятником) над генератором или "зонтичного" типа — с подпятником под генератором. У зонтичных гидрогенераторов подпятник опирается или на крестовину под генератором, или на крышку турбины. Подпятник является очень ответственным элементом гидрогенератора, через него передается на строительные конструкции агрегатного блока здания ГЭС усилие от массы вращающихся частей агрегата (ротора агрегата, вала, рабочего колеса гидротурбины) и реакции воды проточной части. Нагрузка на подпятник генераторов Красноярской ГЭС составляет 26, 0 МН; Саяно-Шушенской ГЭС — 32, 0 МН. Наибольшее распространение получили сегментные подпятники.

>  Схемы вертикальных синхронных генераторов а — подвесного типа; б — зонтичного типа Схемы вертикальных синхронных генераторов а — подвесного типа; б — зонтичного типа с опорой на нижнюю крестовину; в — зонтичного типа с опорой на крышку турбины. 1 — ротор; 2 — статор; 3 — обмотка статора; 4— подпятник; 5— верхняя крестовина; 6— нижняя крестовина

>Схема габаритов гидрогенератора: а — подвесной тип; б — зонтичный тип Схема габаритов гидрогенератора: а — подвесной тип; б — зонтичный тип

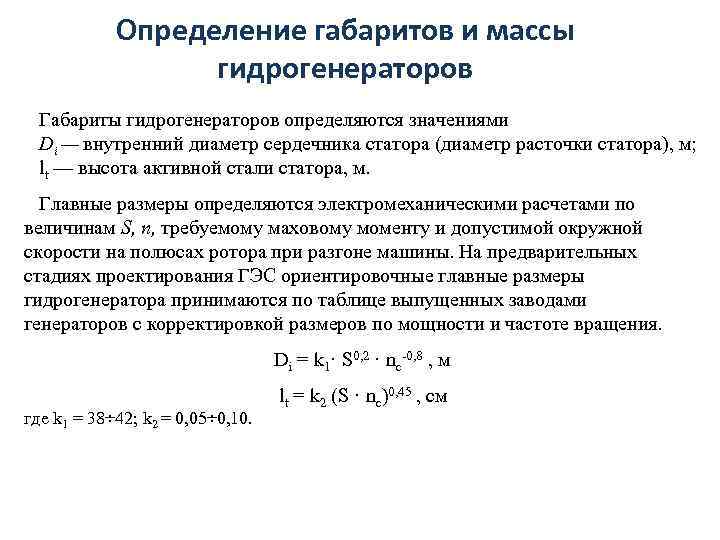

>  Определение габаритов и массы    гидрогенераторов  Габариты гидрогенераторов определяются Определение габаритов и массы гидрогенераторов Габариты гидрогенераторов определяются значениями Di — внутренний диаметр сердечника статора (диаметр расточки статора), м; lt — высота активной стали статора, м. Главные размеры определяются электромеханическими расчетами по величинам S, п, требуемому маховому моменту и допустимой окружной скорости на полюсах ротора при разгоне машины. На предварительных стадиях проектирования ГЭС ориентировочные главные размеры гидрогенератора принимаются по таблице выпущенных заводами генераторов с корректировкой размеров по мощности и частоте вращения. Di = k 1· S 0, 2 · nc-0, 8 , м lt = k 2 (S · nc)0, 45 , см где k 1 = 38÷ 42; k 2 = 0, 05÷ 0, 10.

>Наружный диаметр активной стали приблизительно равен (cм. рис), см, Диаметр корпуса статора Dcт = Наружный диаметр активной стали приблизительно равен (cм. рис), см, Диаметр корпуса статора Dcт = (1, 07÷ 1, 1)Dа. Диаметр кратера генератора, м, принимается равным Dкр = Dст + (2, 3÷ 2, 5), если воздухоохладители имеют патрубки для доступа в статора, Dкр = Dст +(1, 7÷ 1, 9), если патрубков нет. Высота генератора зависит от принятых типа конструкции и системы возбуждения. При одинаковой частоте вращения и одинаковом Di , высоту активной стали lt изменяют пропорционально мощности машины, т. е. где l/t и S — соответственно высота активной стали и мощность исходного генератора. Если проектируемый генератор отличается от табличного мощностью и частотой вращения, то, приняв Di ближайшей подходящей машины по таблицам, определяют приближенное значение высоты активной стали по формуле где n — частота вращения исходного генератора; n/ — проектируемого.

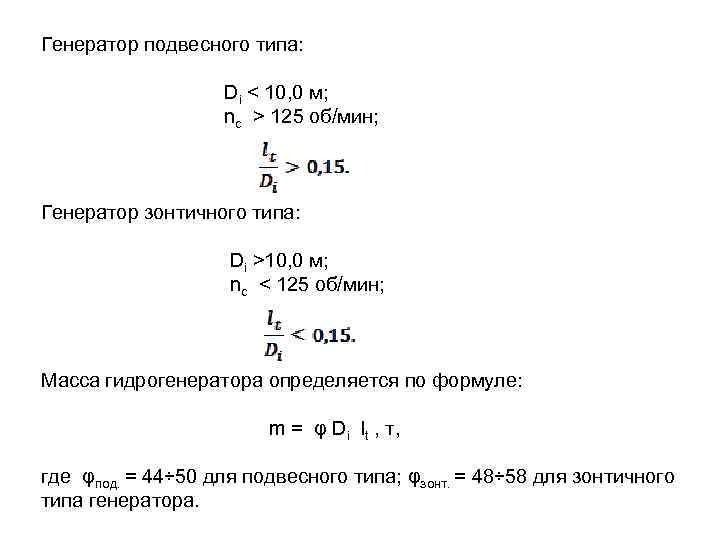

>Генератор подвесного типа:     Di < 10, 0 м;  Генератор подвесного типа: Di < 10, 0 м; nc > 125 об/мин; Генератор зонтичного типа: Di >10, 0 м; nc < 125 об/мин; Масса гидрогенератора определяется по формуле: m = φ Di lt , т, где φпод. = 44÷ 50 для подвесного типа; φзонт. = 48÷ 58 для зонтичного типа генератора.
