КОНСТРУКЦИИ БАЛКОНОВ, ЛОДЖИЙ И ЭРКЕРОВ
Балконы Лоджии Эркеры
Балконы Балкон – это площадка с ограждением, вынесенная за пределы наружной стены

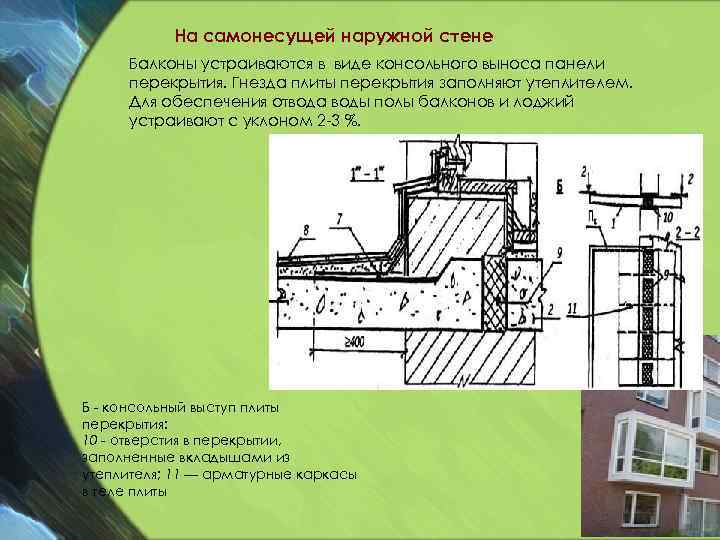

На самонесущей наружной стене Балконы устраиваются в виде консольного выноса панели перекрытия. Гнезда плиты перекрытия заполняют утеплителем. Для обеспечения отвода воды полы балконов и лоджий устраивают с уклоном 2 -3 %. Б - консольный выступ плиты перекрытия: 10 - отверстия в перекрытии, заполненные вкладышами из утеплителя; 11 — арматурные каркасы в теле плиты
На несущей наружной стене. Защемление балконной плиты в конструкции наружной стены осуществляется сваркой анкеров по закладным деталям. В конструкции стыка предусматривается прокладка утепляющих вкладышей. А - консольно-защемленная в стене плита: 1 - плита; 2 - плита перекрытия; 3 — закладные детали; 4 - стержни диаметром 10. . . 14 AIII, приваренные к закладным деталям; 5 - L 75 х 50 х 5; 6 - анкер диаметром 10. . . 14 AIII 1 > 50 мм; 7 гидроизоляция; 8 - плитки пола; 9 - прокладка из эффективного утеплителя

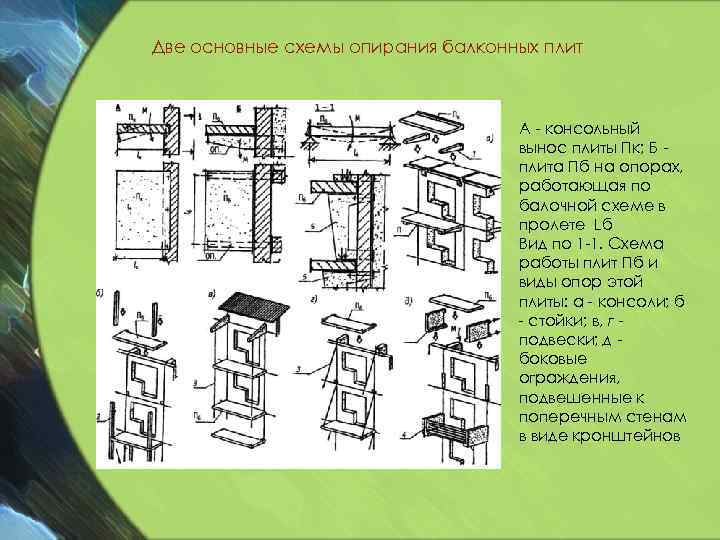

Две основные схемы опирания балконных плит А - консольный вынос плиты Пк; Б плита Пб на опорах, работающая по балочной схеме в пролете Lб Вид по 1 -1. Схема работы плит Пб и виды опор этой плиты: а - консоли; б - стойки; в, г подвески; д боковые ограждения, подвешенные к поперечным стенам в виде кронштейнов
Конструкция балкона на консольной плите а – в бескаркасном крупнопанельном здании; б- в кирпичном здании; в- вариант решения края балкона; 1 -стойка ограждения; 2 гидроизоляция; 3 -цементный раствор; 4 керамические плитки; 5 - дверная коробка; 6 утеплитель; 7 -конструкция пола; 8 -плита перекрытия; 9 консольная балконная плита; 10 - закладная деталь; 12 сливной камень; 13 -стальной анкер; 14 -оконная коробка; 15 асфальтобетон

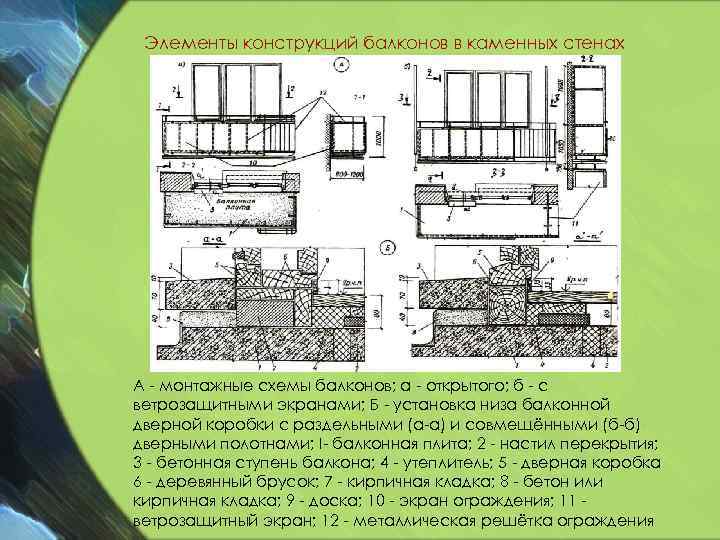

Элементы конструкций балконов в каменных стенах А - монтажные схемы балконов; а - открытого; б - с ветрозащитными экранами; Б - установка низа балконной дверной коробки с раздельными (а-а) и совмещёнными (б-б) дверными полотнами; I- балконная плита; 2 - настил перекрытия; 3 - бетонная ступень балкона; 4 - утеплитель; 5 - дверная коробка 6 - деревянный брусок; 7 - кирпичная кладка; 8 - бетон или кирпичная кладка; 9 - доска; 10 - экран ограждения; 11 ветрозащитный экран; 12 - металлическая решётка ограждения

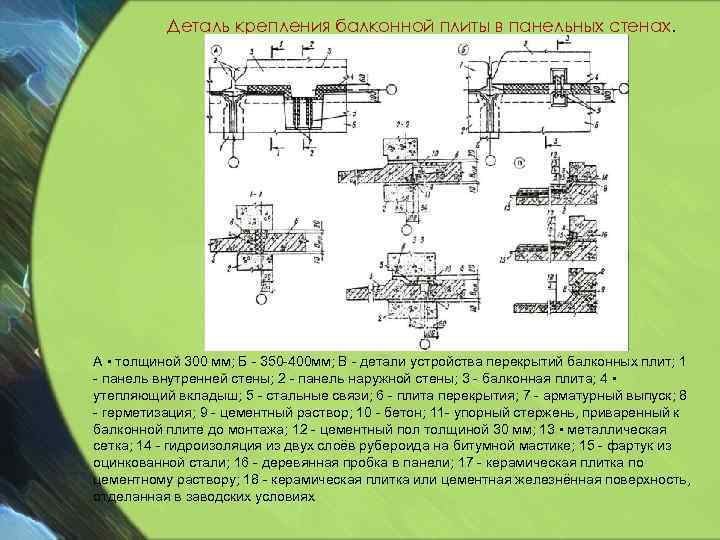

Деталь крепления балконной плиты в панельных стенах. А • толщиной 300 мм; Б - 350 -400 мм; В - детали устройства перекрытий балконных плит; 1 - панель внутренней стены; 2 - панель наружной стены; 3 - балконная плита; 4 • утепляющий вкладыш; 5 - стальные связи; 6 - плита перекрытия; 7 - арматурный выпуск; 8 - герметизация; 9 - цементный раствор; 10 - бетон; 11 - упорный стержень, приваренный к балконной плите до монтажа; 12 - цементный пол толщиной 30 мм; 13 • металлическая сетка; 14 - гидроизоляция из двух слоёв рубероида на битумной мастике; 15 - фартук из оцинкованной стали; 16 - деревянная пробка в панели; 17 - керамическая плитка по цементному раствору; 18 - керамическая плитка или цементная железнённая поверхность, отделанная в заводских условиях

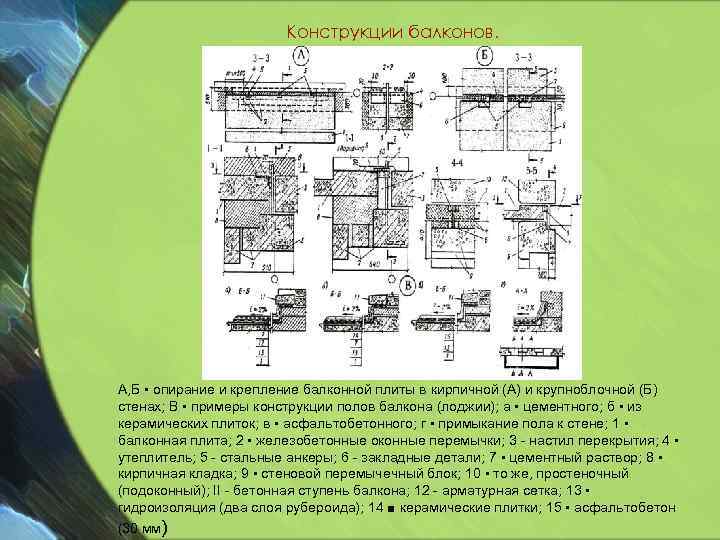

Конструкции балконов. А, Б • опирание и крепление балконной плиты в кирпичной (А) и крупноблочной (Б) стенах; В • примеры конструкции полов балкона (лоджии); а • цементного; б • из керамических плиток; в • асфальтобетонного; г • примыкание пола к стене; 1 • балконная плита; 2 • железобетонные оконные перемычки; 3 - настил перекрытия; 4 • утеплитель; 5 - стальные анкеры; 6 - закладные детали; 7 • цементный раствор; 8 • кирпичная кладка; 9 • стеновой перемычечный блок; 10 • то же, простеночный (подоконный); II - бетонная ступень балкона; 12 - арматурная сетка; 13 • гидроизоляция (два слоя рубероида); 14 ■ керамические плитки; 15 • асфальтобетон (30 мм)
Лоджии В отличие от балкона имеют боковые стены, которые являются опорными для плит лоджий. Устройство лоджий в северных районах – защищает от ветров, а в южных районах защищает помещение от инсоляции. Глубина лоджии - не менее 1, 2 м.

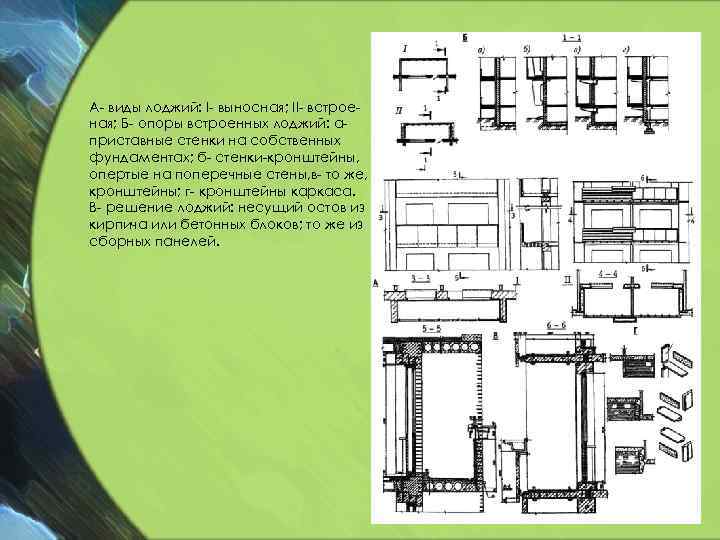

А- виды лоджий: I- выносная; II- встроеная; Б- опоры встроенных лоджий: априставные стенки на собственных фундаментах; б- стенки-кронштейны, опертые на поперечные стены, в- то же, кронштейны; г- кронштейны каркаса. В- решение лоджий: несущий остов из кирпича или бетонных блоков; то же из сборных панелей.

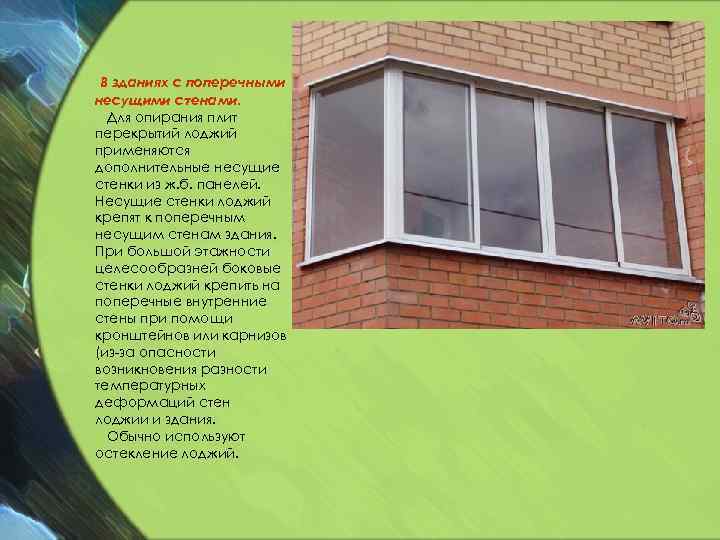

В зданиях с поперечными несущими стенами. Для опирания плит перекрытий лоджий применяются дополнительные несущие стенки из ж. б. панелей. Несущие стенки лоджий крепят к поперечным несущим стенам здания. При большой этажности целесообразней боковые стенки лоджий крепить на поперечные внутренние стены при помощи кронштейнов или карнизов (из-за опасности возникновения разности температурных деформаций стен лоджии и здания. Обычно используют остекление лоджий.
Эркеры Эркером называется остекленная часть здания, выступающая за плоскость фасадной стены. Геометрические формы разнообразны.
Эркеры устраиваются либо на полную высоту дома с опиранием на собственные фундаменты, либо на один или несколько этажей. Если эркеры начинаются не с первого этажа, они проектируются в виде навесных элементов зданий. В домах с несущими наружными стенами стенки эркеров опираются на консоли или кронштейны, защемленные в них. При самонесущих и навесных стенах эркеры устраиваются путем поэтажных консольных выпусков плит перекрытий. Нижнее перекрытие висячего эркера утепляют.

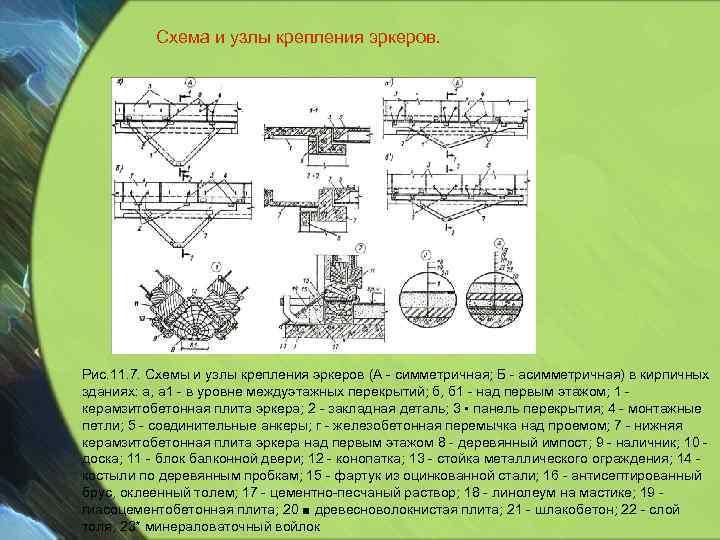

Схема и узлы крепления эркеров. Рис. 11. 7. Схемы и узлы крепления эркеров (А - симметричная; Б - асимметричная) в кирпичных зданиях: а, а 1 - в уровне междуэтажных перекрытий; б, б 1 - над первым этажом; 1 керамзитобетонная плита эркера; 2 - закладная деталь; 3 • панель перекрытия; 4 - монтажные петли; 5 - соединительные анкеры; г - железобетонная перемычка над проемом; 7 - нижняя керамзитобетонная плита эркера над первым этажом 8 - деревянный импост; 9 - наличник; 10 доска; 11 - блок балконной двери; 12 - конопатка; 13 - стойка металлического ограждения; 14 костыли по деревянным пробкам; 15 - фартук из оцинкованной стали; 16 - антисептированный брус, оклеенный толем; 17 - цементно-песчаный раствор; 18 - линолеум на мастике; 19 гиасоцементобетонная плита; 20 ■ древесноволокнистая плита; 21 - шлакобетон; 22 - слой толя; 23* минераловаточный войлок

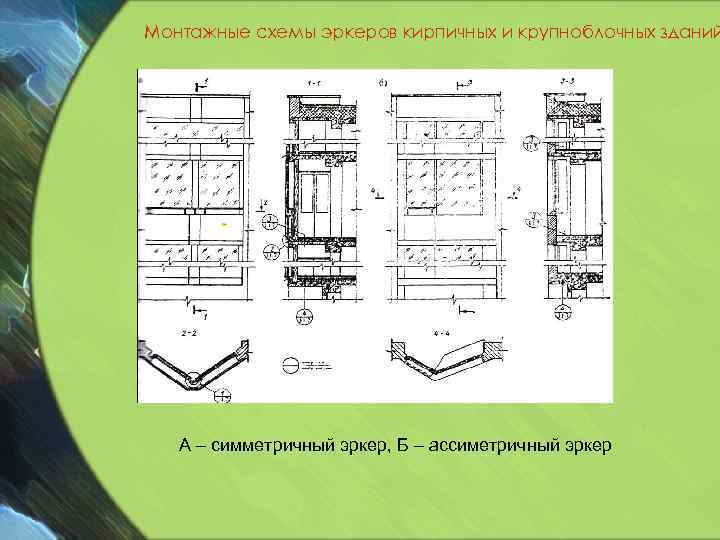

Монтажные схемы эркеров кирпичных и крупноблочных зданий А – симметричный эркер, Б – ассиметричный эркер
Монтажные схемы эркеров в панельных зданиях. а- ассиметричный треугольный, б- симметричный, в- прямоугольный эркер.
Объёмный эркер панельных зданий. Рис. 11. 10. Объёмный эркер панельных зданий: А • схема компоновки на фасаде здания; Б * схема установки в плане; В крепление объёмного элемента эркера; Г- схема армирования объёмного эркера; 1 элемент объёмного эдемента эркера; 2 наружная стеновая панель; 3 - внутренняя стеновая панель; 4 панель перекрытия; КПН, КПВ - каркас пространственного
