КОНСТРУИРОВАНИЕ ВОРОТНИКОВ ПЛАН 1 Классификация воротников характеристика их

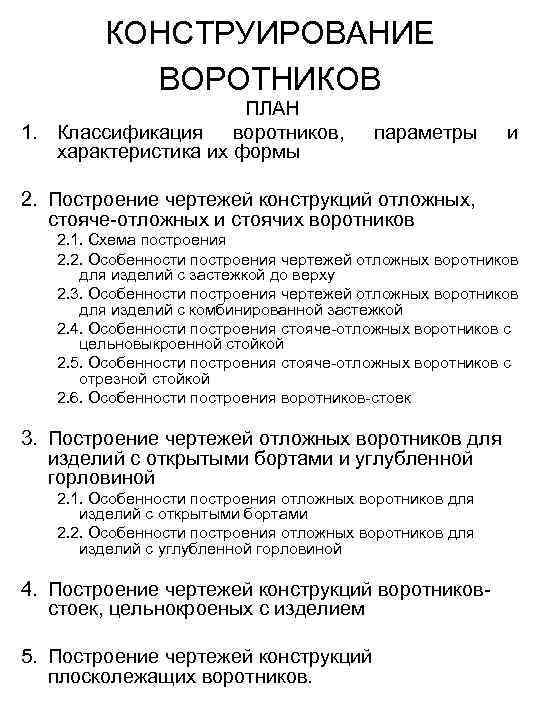

КОНСТРУИРОВАНИЕ ВОРОТНИКОВ ПЛАН 1. Классификация воротников, характеристика их формы параметры и 2. Построение чертежей конструкций отложных, стояче-отложных и стоячих воротников 2. 1. Схема построения 2. 2. Особенности построения чертежей отложных воротников для изделий с застежкой до верху 2. 3. Особенности построения чертежей отложных воротников для изделий с комбинированной застежкой 2. 4. Особенности построения стояче-отложных воротников с цельновыкроенной стойкой 2. 5. Особенности построения стояче-отложных воротников с отрезной стойкой 2. 6. Особенности построения воротников-стоек 3. Построение чертежей отложных воротников для изделий с открытыми бортами и углубленной горловиной 2. 1. Особенности построения отложных воротников для изделий с открытыми бортами 2. 2. Особенности построения отложных воротников для изделий с углубленной горловиной 4. Построение чертежей конструкций воротниковстоек, цельнокроеных с изделием 5. Построение чертежей конструкций плосколежащих воротников.

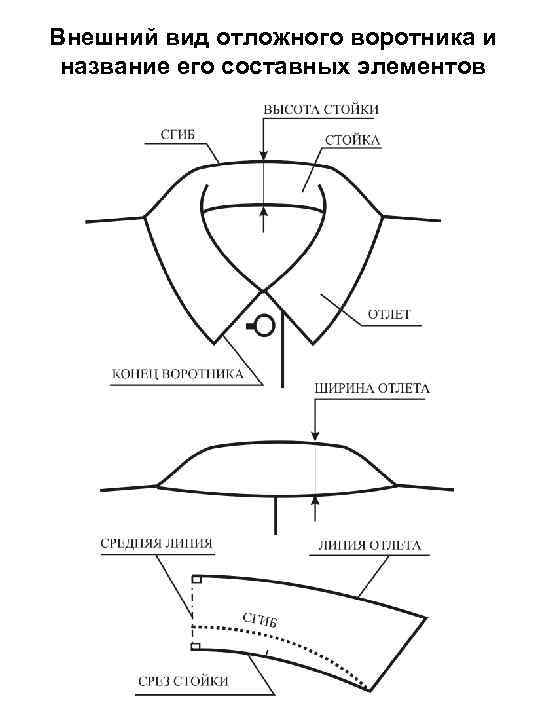

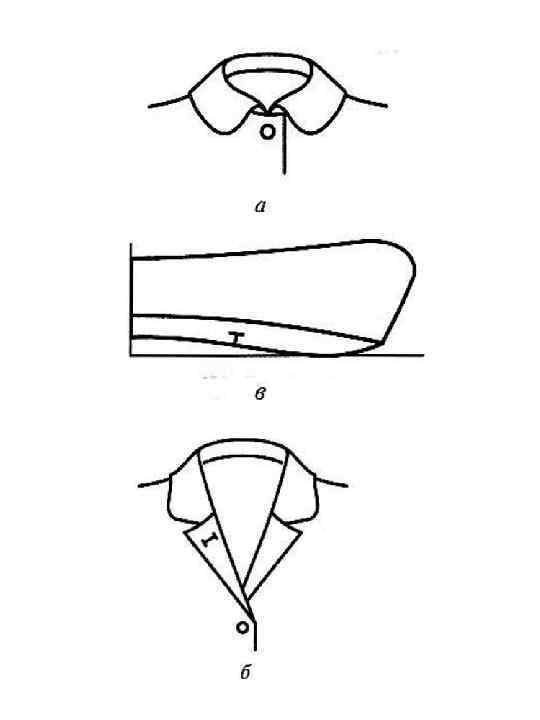

Внешний вид отложного воротника и название его составных элементов

Точка основания шеи Шейная точка Ключичная точка

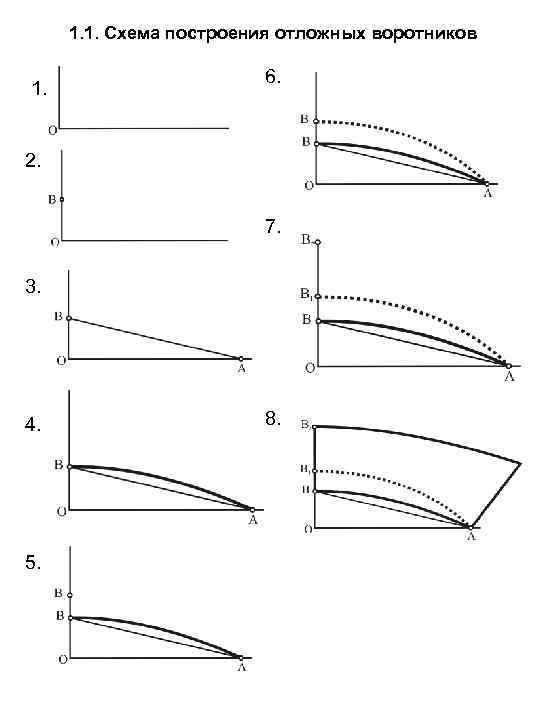

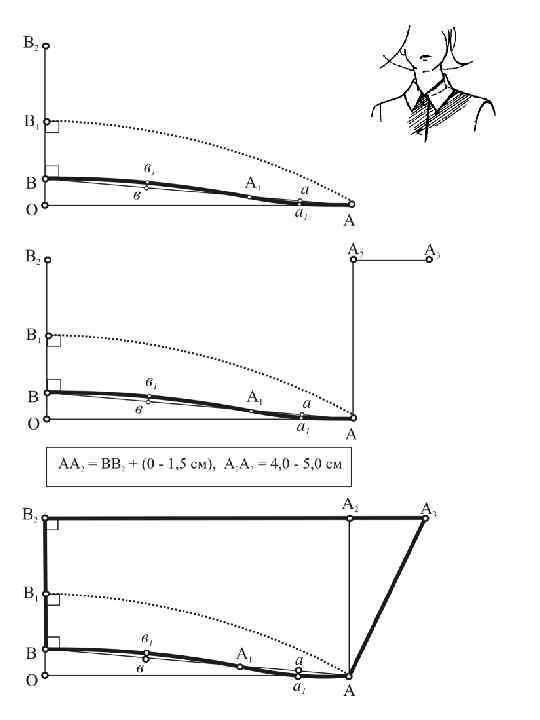

1. 1. Схема построения отложных воротников 1. 6. 2. 7. 3. 4. 5. 8.

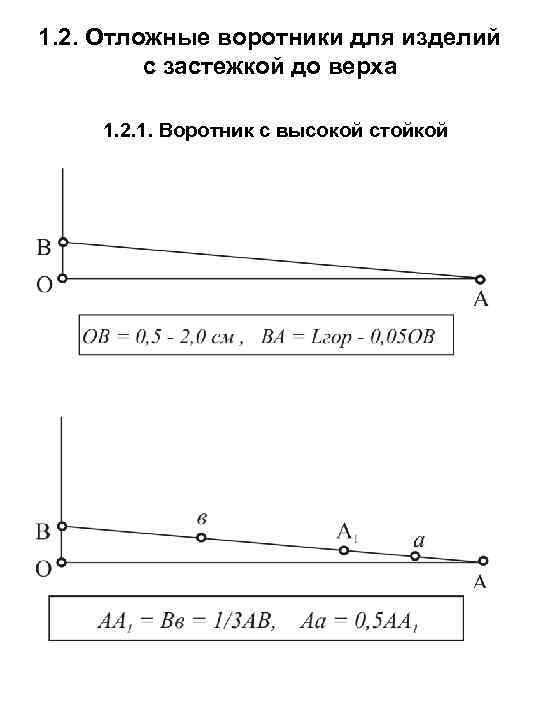

1. 2. Отложные воротники для изделий с застежкой до верха 1. 2. 1. Воротник с высокой стойкой

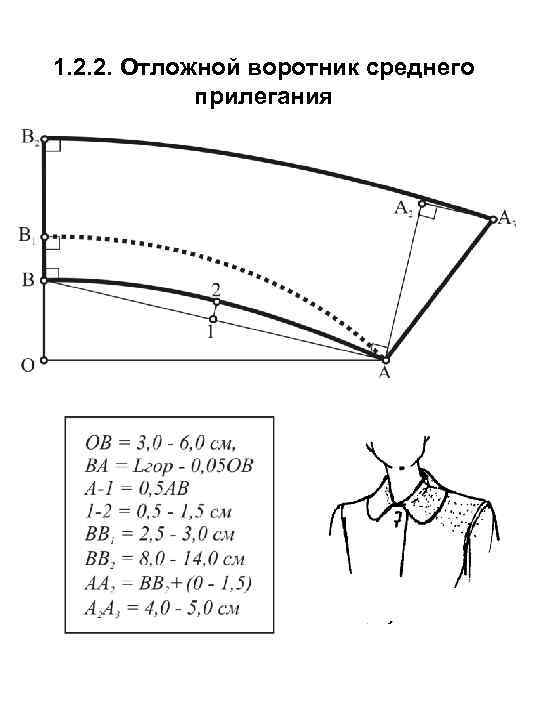

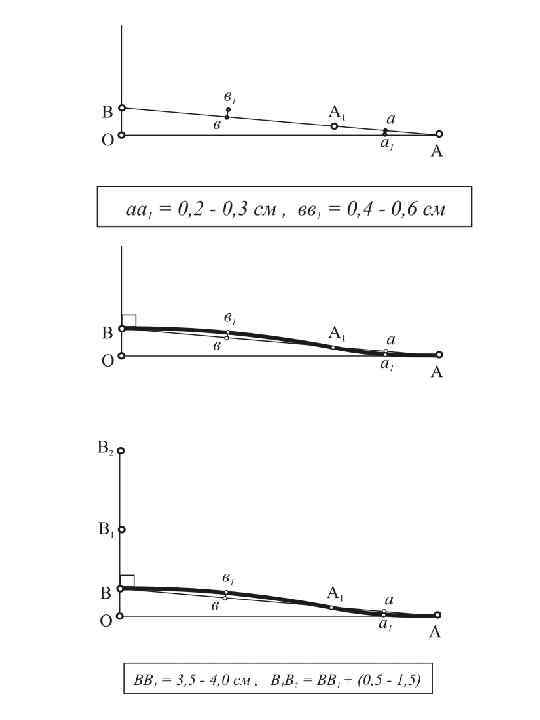

1. 2. 2. Отложной воротник среднего прилегания

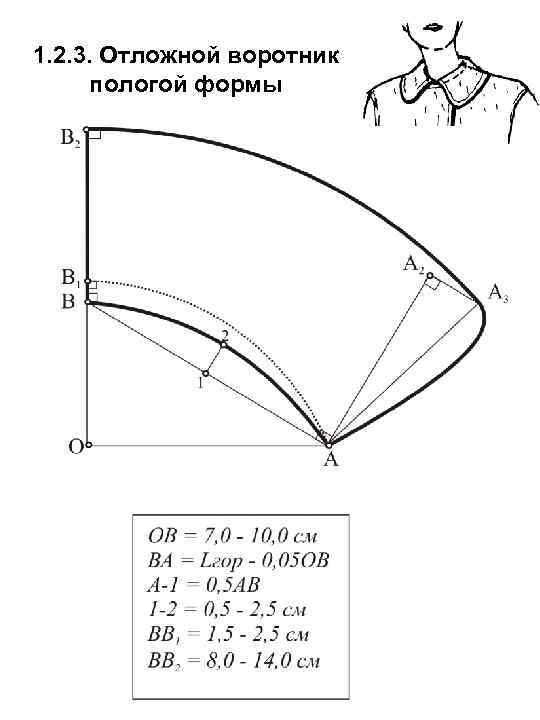

1. 2. 3. Отложной воротник пологой формы

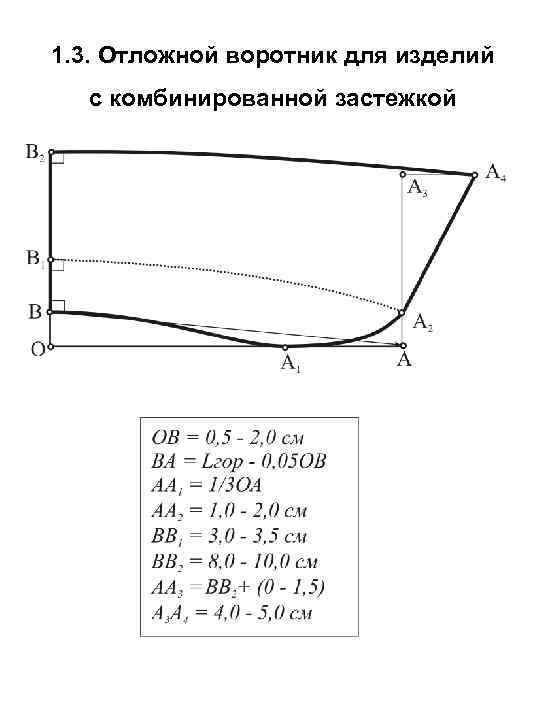

1. 3. Отложной воротник для изделий с комбинированной застежкой

1. 4. 1. Стояче-отложные воротники с цельнокроеной стойкой, застегивающейся на пуговицу

1. 4. 2. Стояче-отложной воротник с цельнокроеной стойкой без застежки

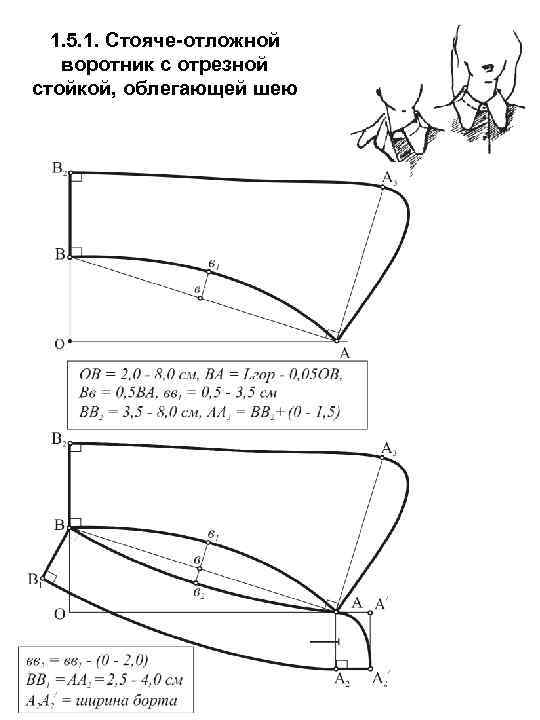

1. 5. 1. Стояче-отложной воротник с отрезной стойкой, облегающей шею

1. 5. 2. Стояче-отложной воротник рубашечного типа

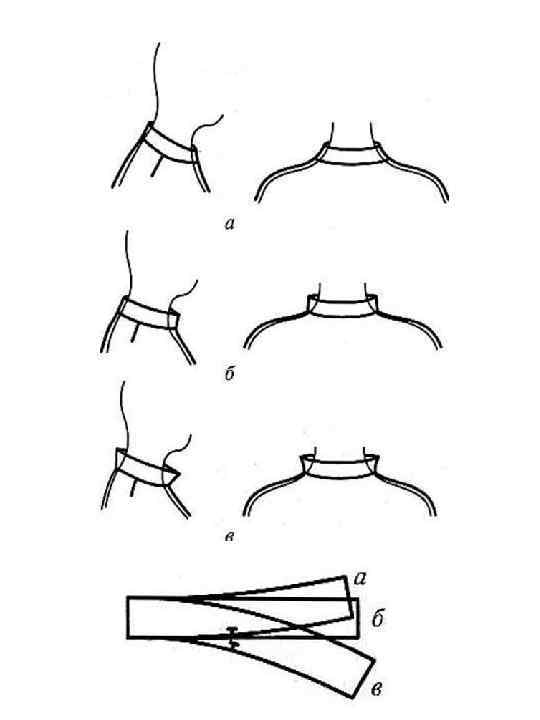

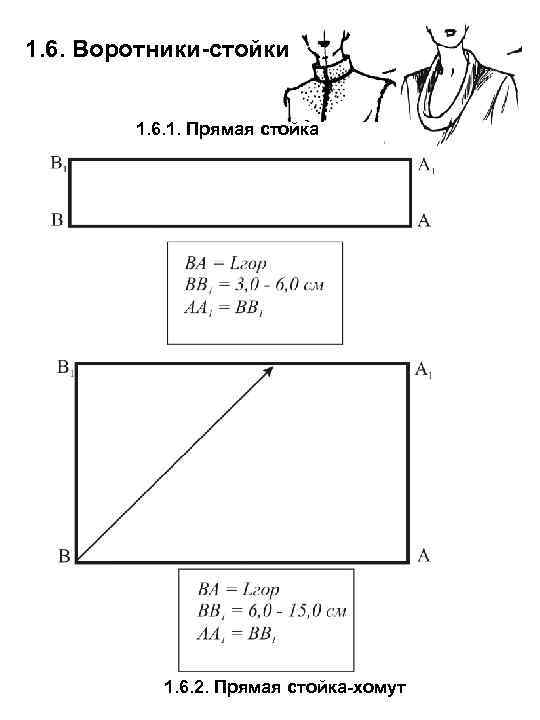

1. 6. Воротники-стойки 1. 6. 1. Прямая стойка 1. 6. 2. Прямая стойка-хомут

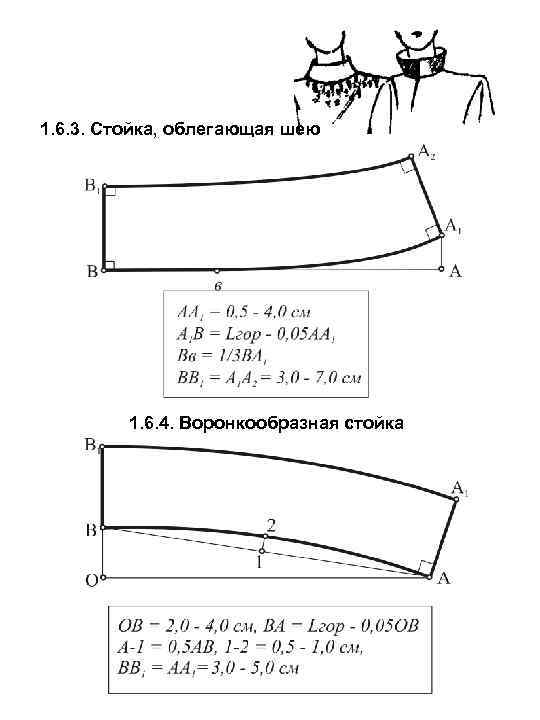

1. 6. 3. Стойка, облегающая шею 1. 6. 4. Воронкообразная стойка

Внешний вид отложного воротника для изделий с открытыми бортами и название его составных элементов

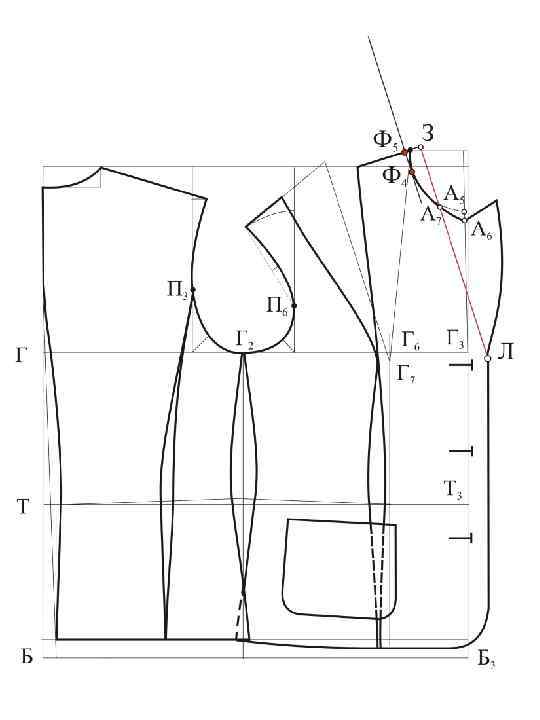

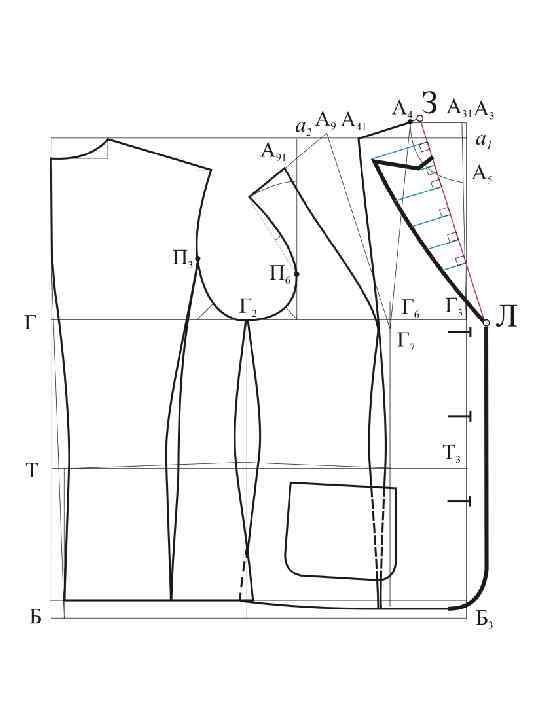

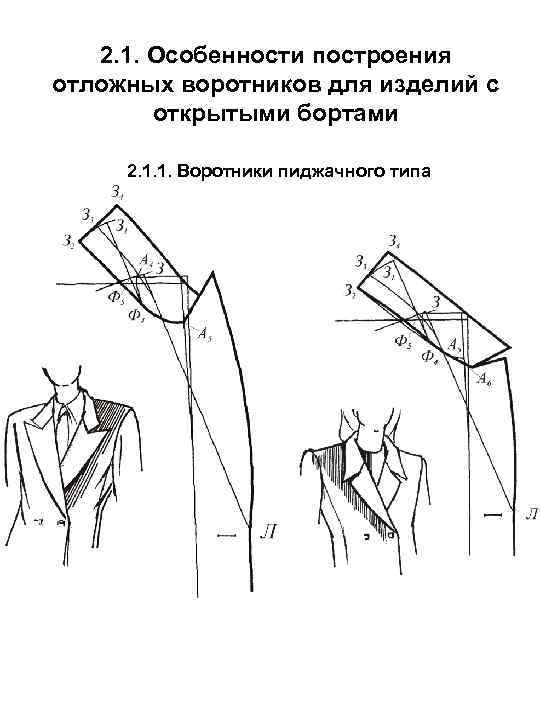

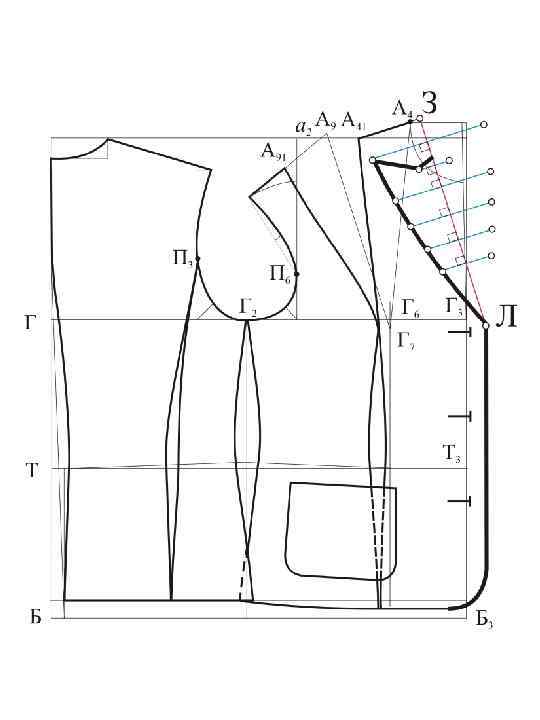

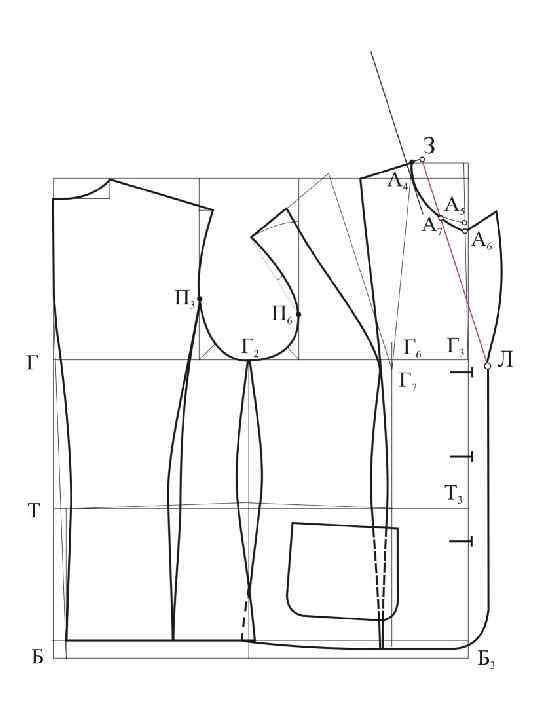

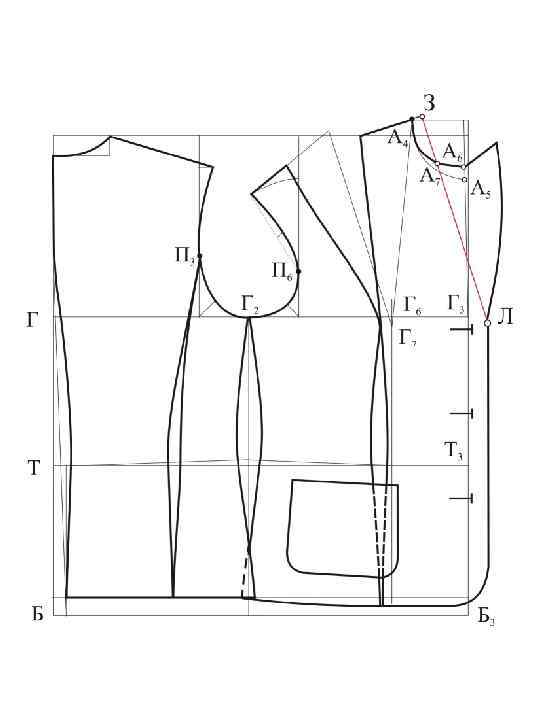

2. 1. Особенности построения отложных воротников для изделий с открытыми бортами 2. 1. 1. Воротники пиджачного типа

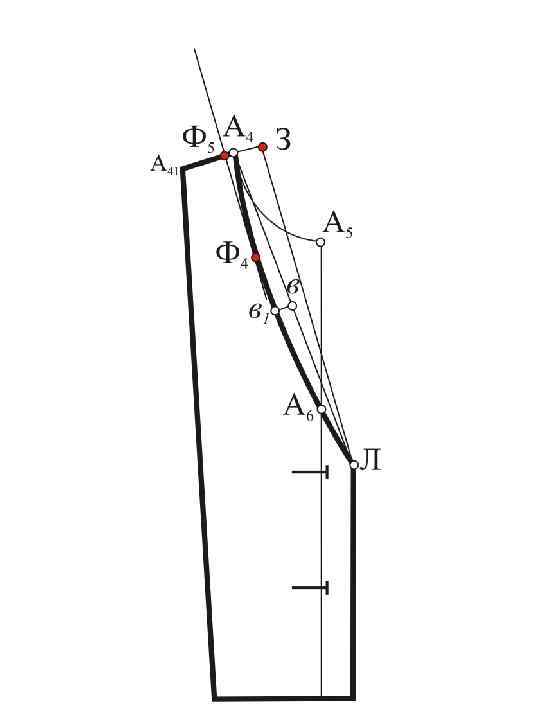

А 4 З = h стойки – 0, 5 см h стойки = 2, 0 2, 5 см – для воротников более пологих форм с неплотным прилеганием к шее h стойки = 3, 0 3, 5 см – для воротников более отвесных форм с плотным прилеганием к шее

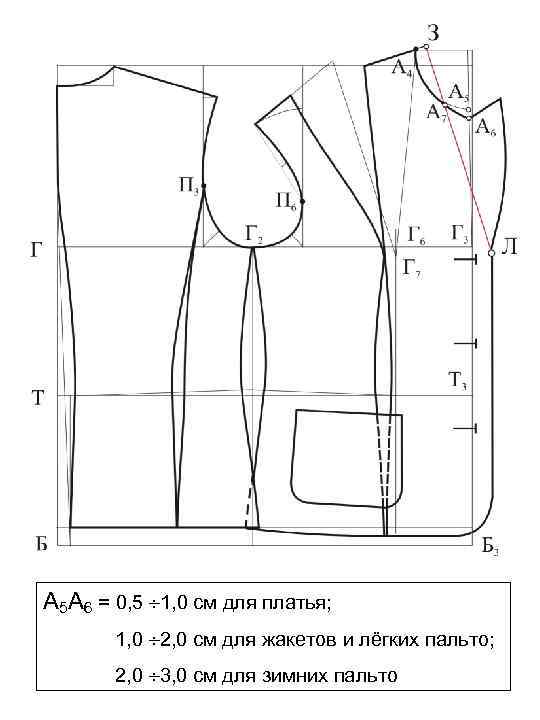

А 5 А 6 = 0, 5 1, 0 см для платья; 1, 0 2, 0 см для жакетов и лёгких пальто; 2, 0 3, 0 см для зимних пальто

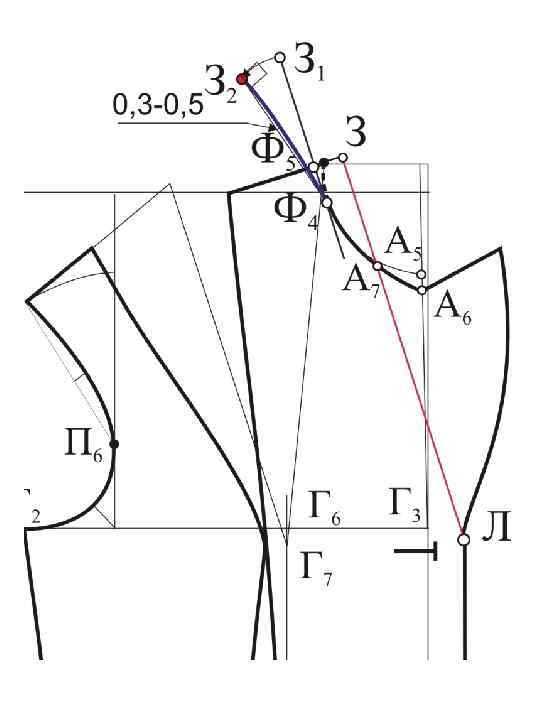

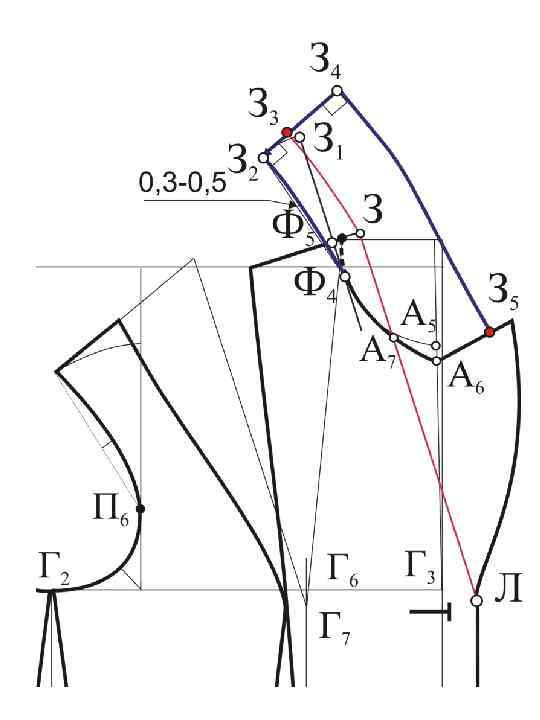

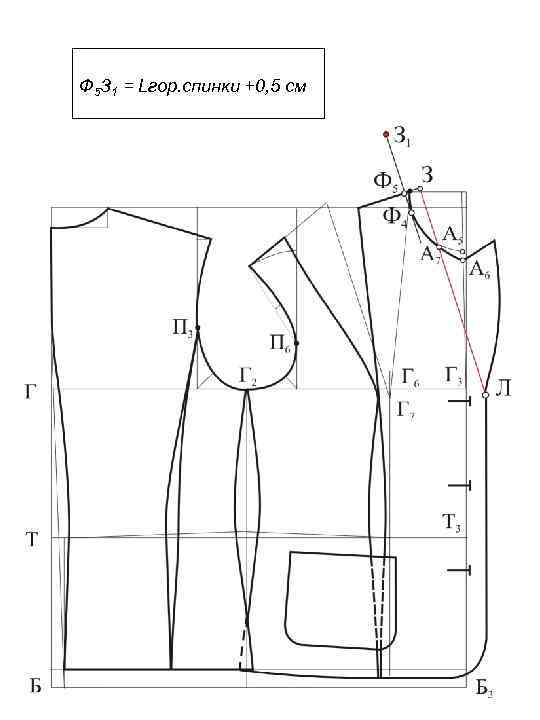

Ф 5 З 1 = Lгор. спинки +0, 5 см

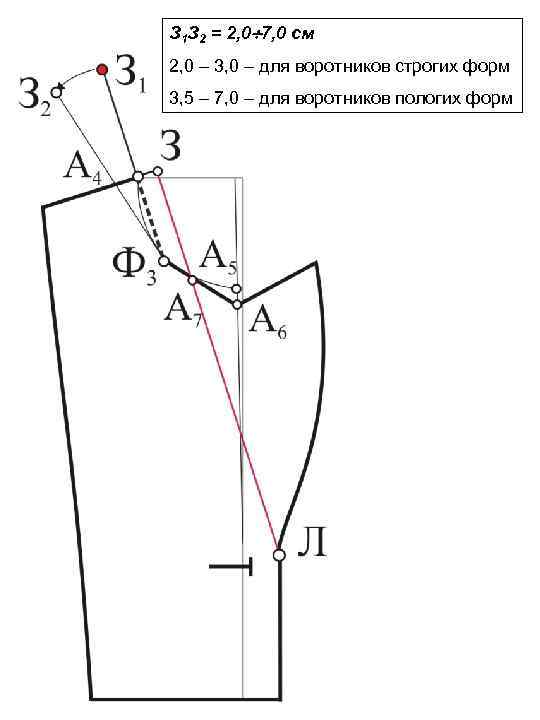

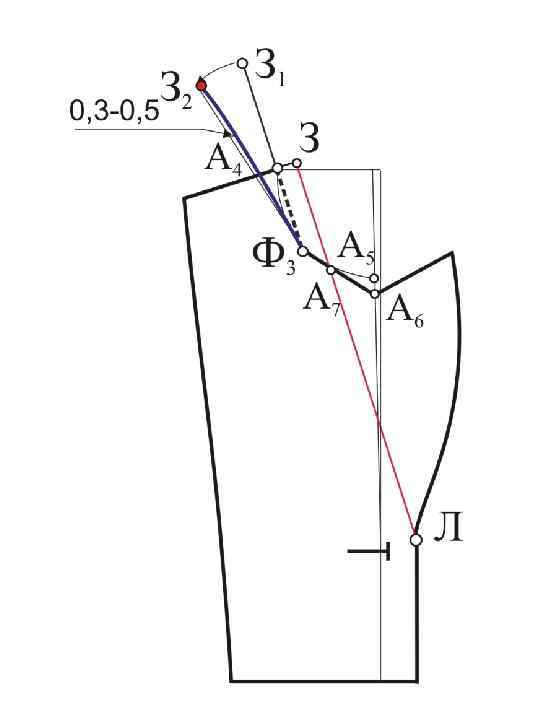

З 1 З 2 = 2, 0 7, 0 см 2, 0 – 3, 0 – для воротников строгих форм 3, 5 – 7, 0 – для воротников пологих форм

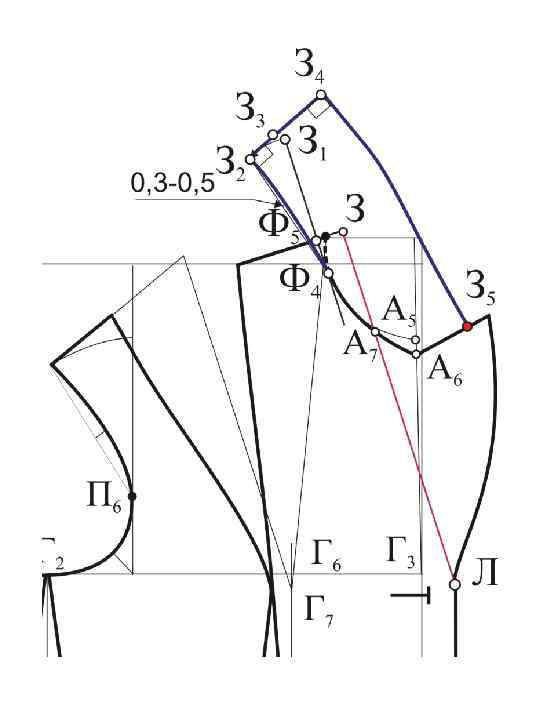

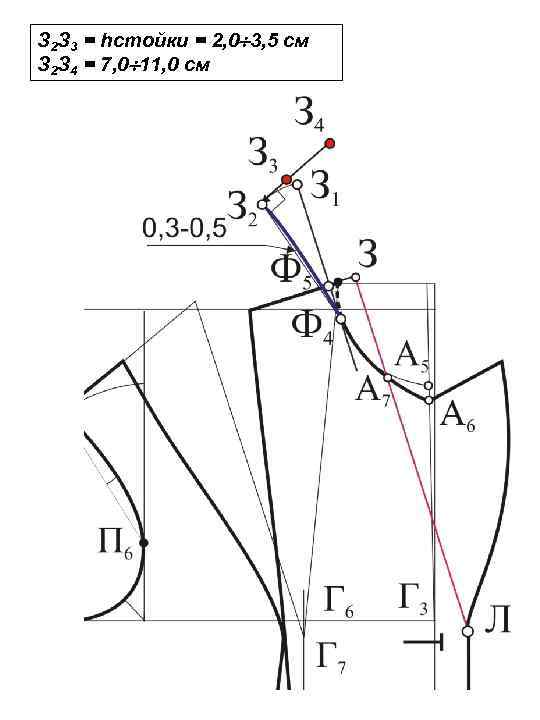

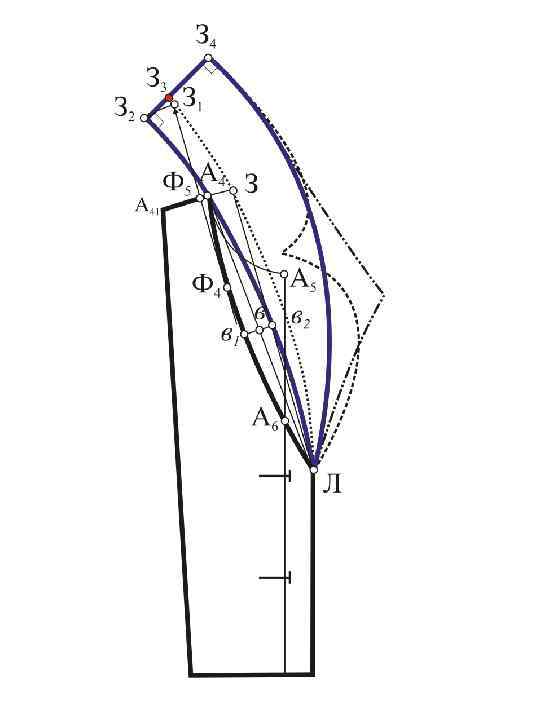

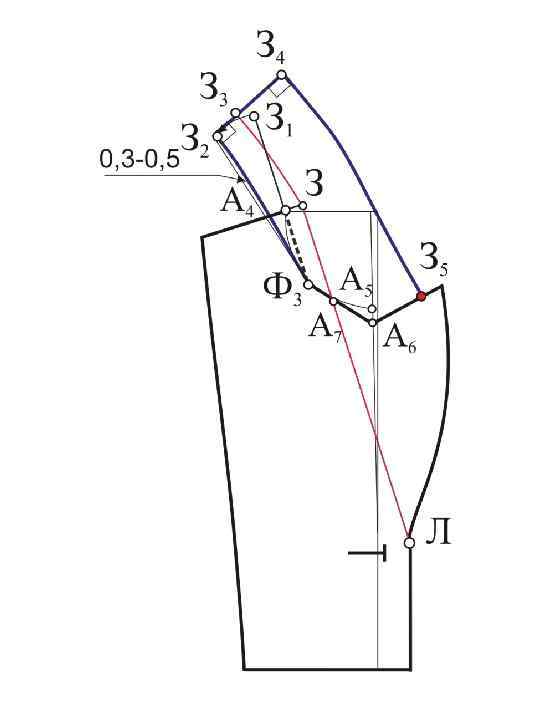

З 2 З 3 = hстойки = 2, 0 3, 5 см З 2 З 4 = 7, 0 11, 0 см

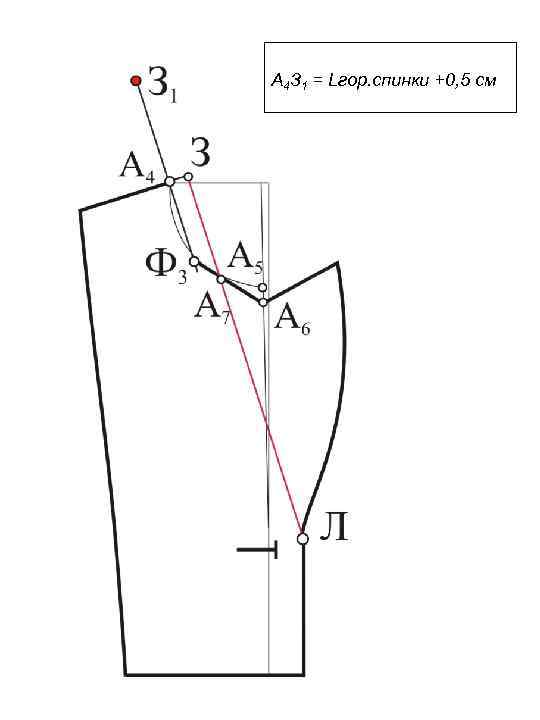

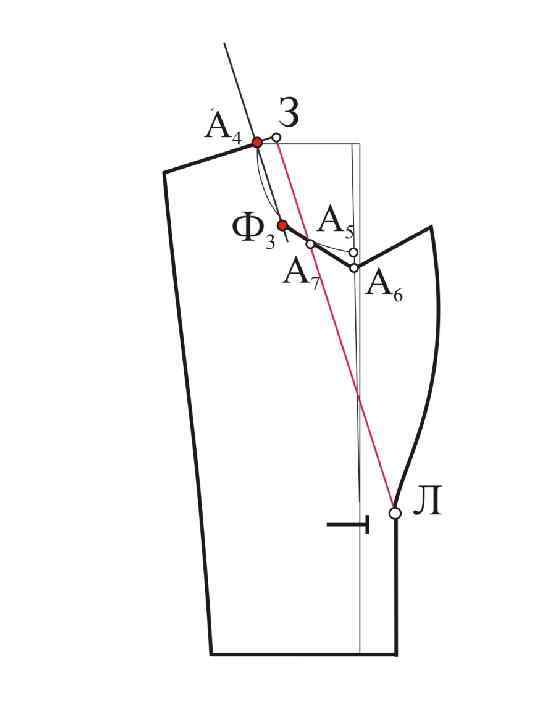

А 4 З 1 = Lгор. спинки +0, 5 см

З 1 З 2 = 2, 0 7, 0 см 2, 0 – 3, 0 – для воротников строгих форм 3, 5 – 7, 0 – для воротников пологих форм

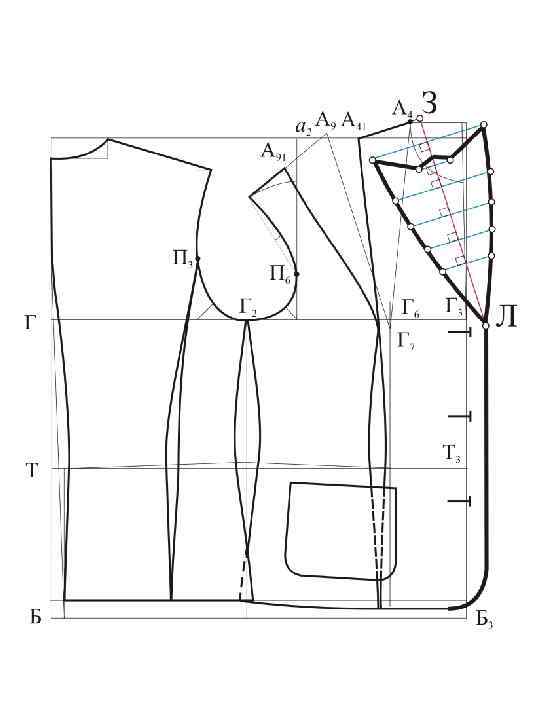

2. 1. 2. Узкий шалевый воротник для изделий с открытыми бортами

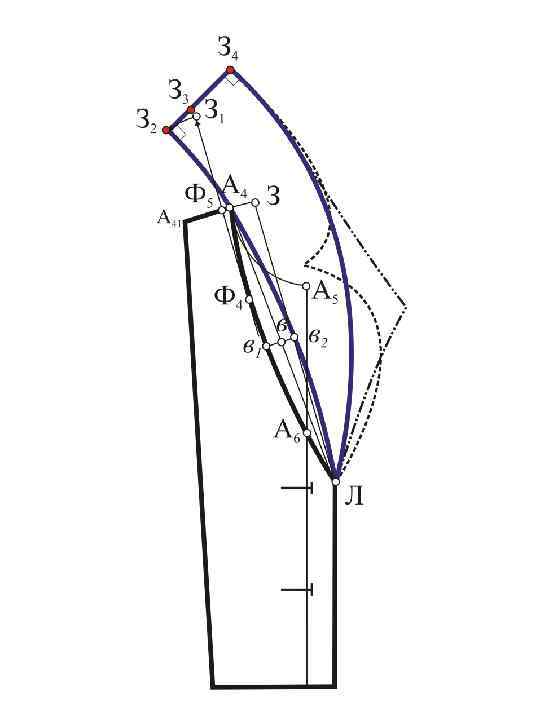

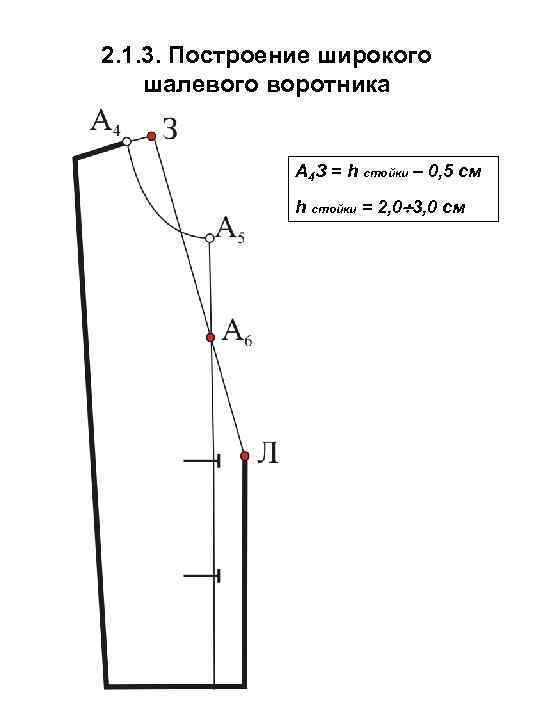

2. 1. 3. Построение широкого шалевого воротника А 4 З = h стойки – 0, 5 см h стойки = 2, 0 3, 0 см

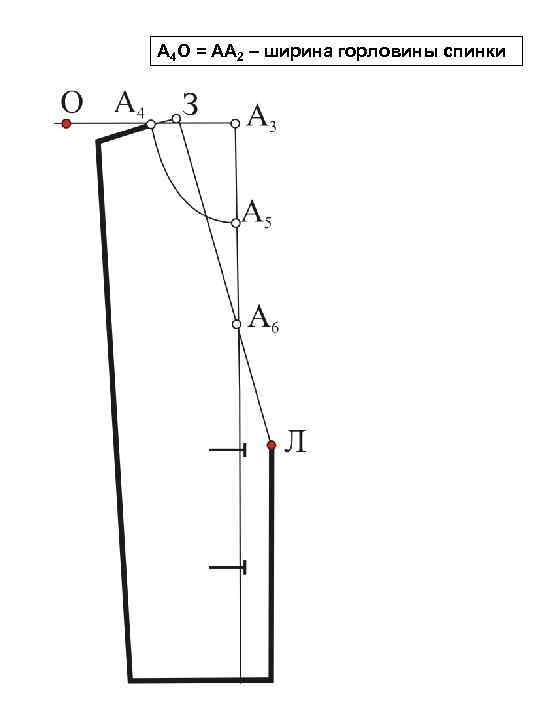

А 4 О = АА 2 – ширина горловины спинки

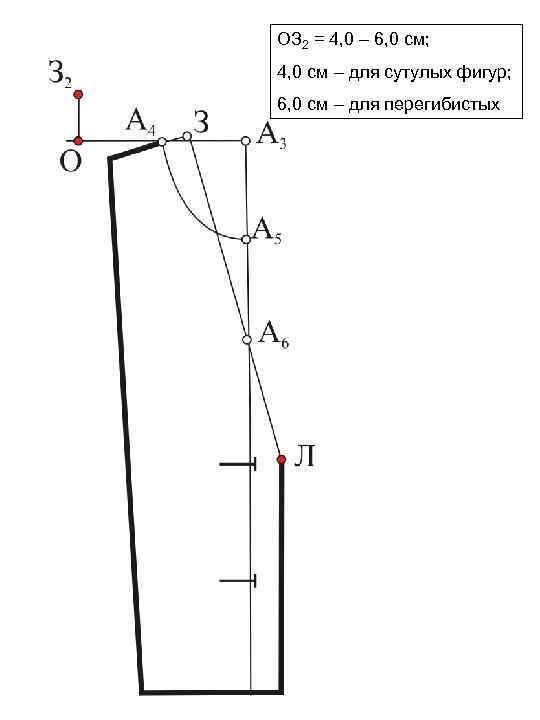

ОЗ 2 = 4, 0 – 6, 0 см; 4, 0 см – для сутулых фигур; 6, 0 см – для перегибистых

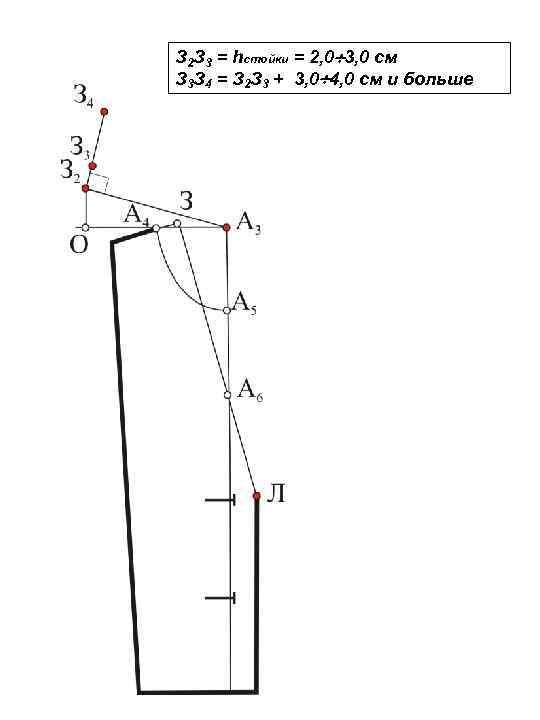

З 2 З 3 = hстойки = 2, 0 3, 0 см З 3 З 4 = З 2 З 3 + 3, 0 4, 0 см и больше

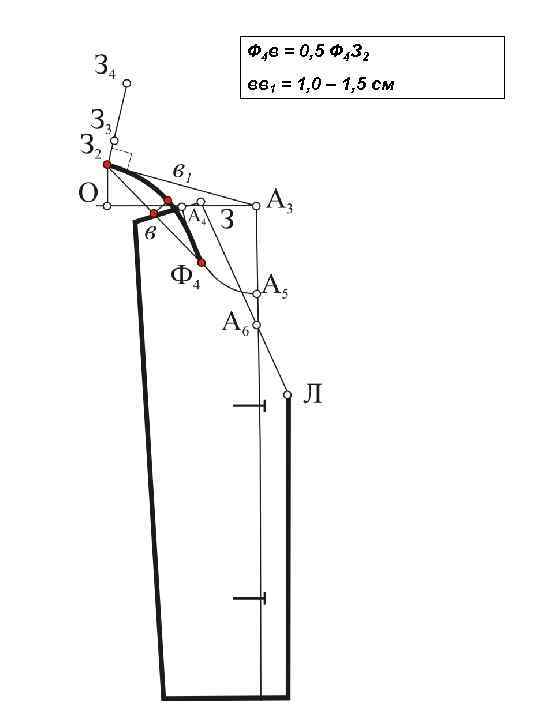

Ф 4 в = 0, 5 Ф 4 З 2 вв 1 = 1, 0 – 1, 5 см

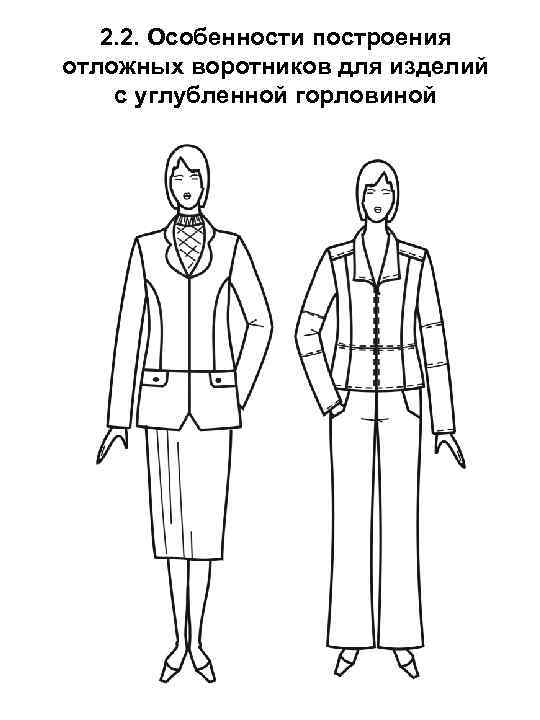

2. 2. Особенности построения отложных воротников для изделий с углубленной горловиной

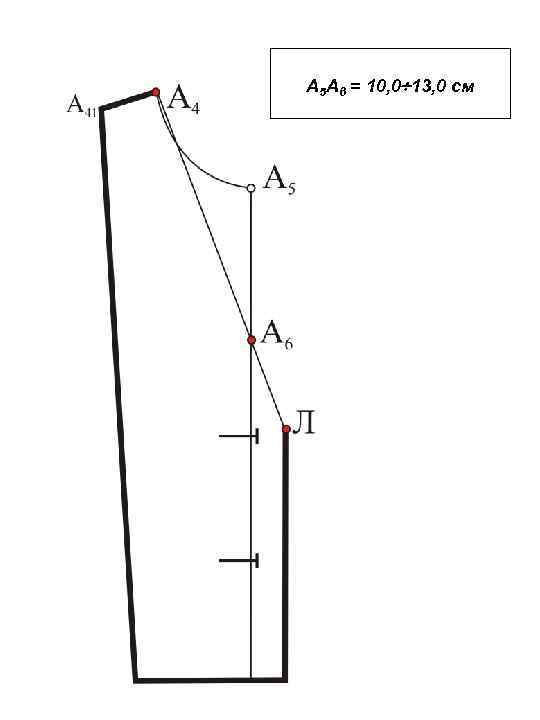

А 5 А 6 = 10, 0 13, 0 см

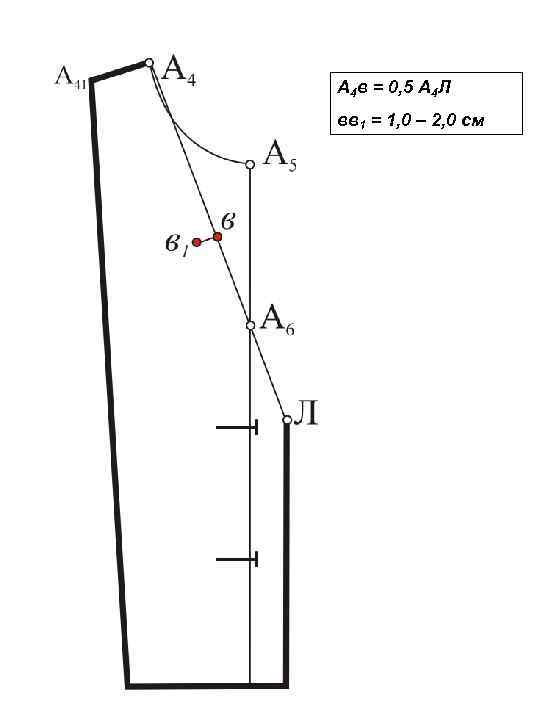

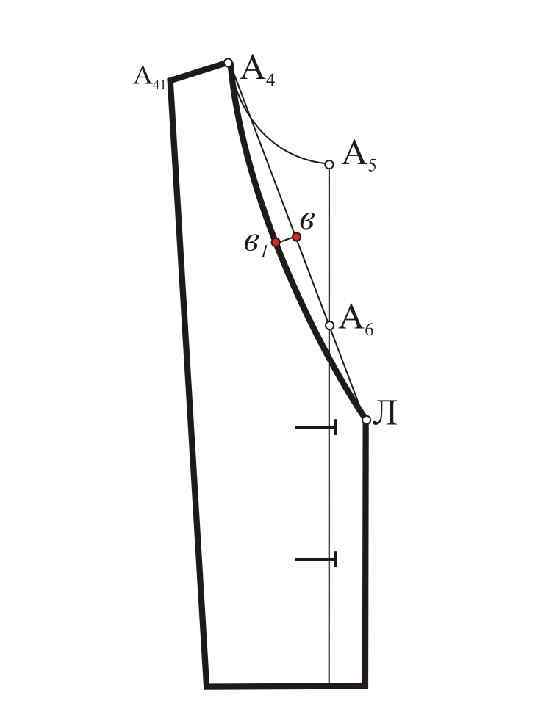

А 4 в = 0, 5 А 4 Л вв 1 = 1, 0 – 2, 0 см

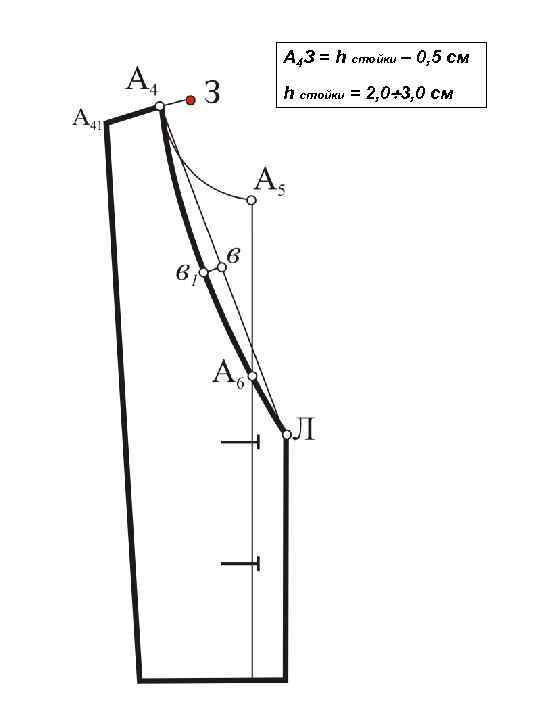

А 4 З = h стойки – 0, 5 см h стойки = 2, 0 3, 0 см

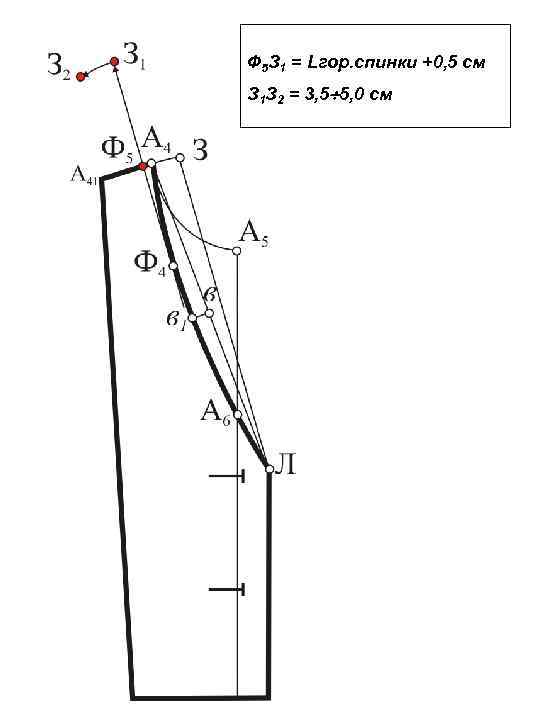

Ф 5 З 1 = Lгор. спинки +0, 5 см З 1 З 2 = 3, 5 5, 0 см

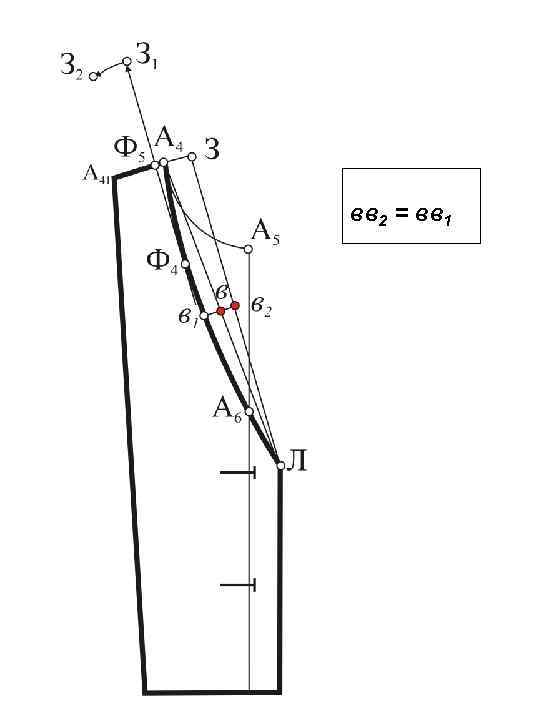

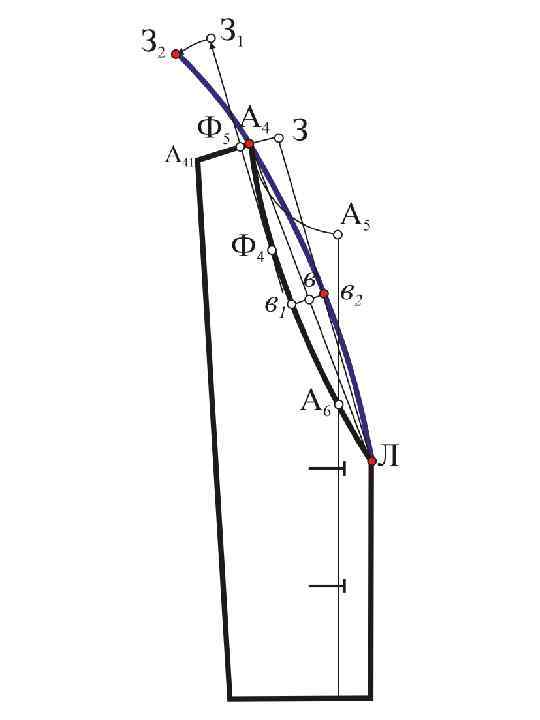

вв 2 = вв 1

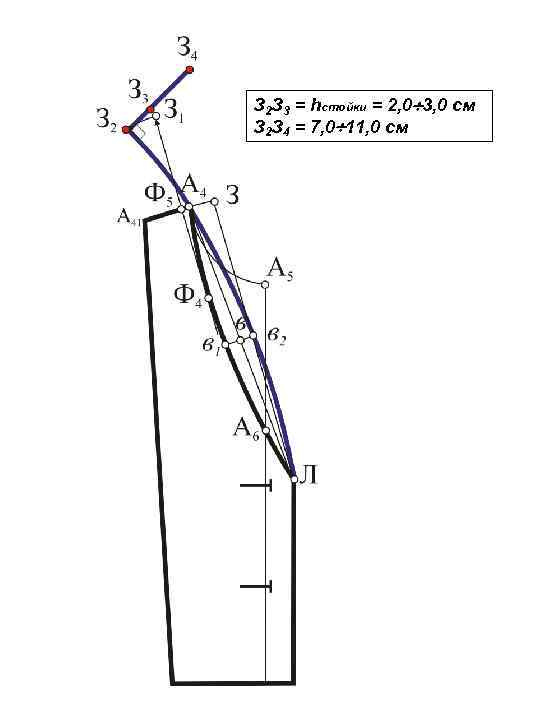

З 2 З 3 = hстойки = 2, 0 3, 0 см З 2 З 4 = 7, 0 11, 0 см

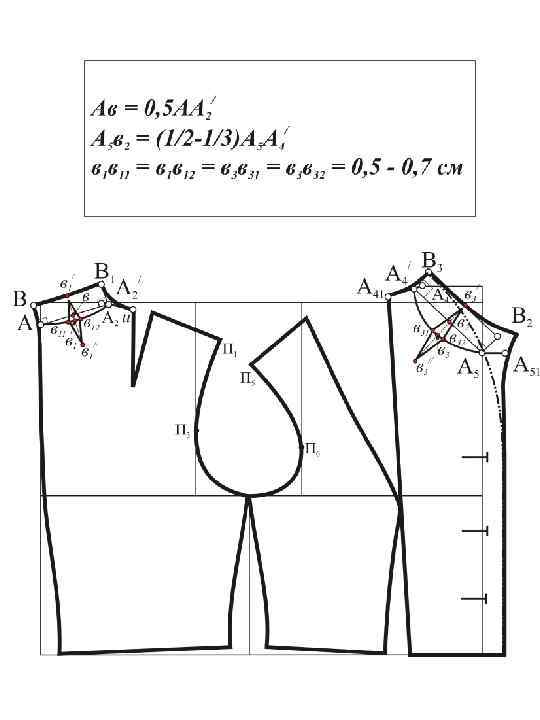

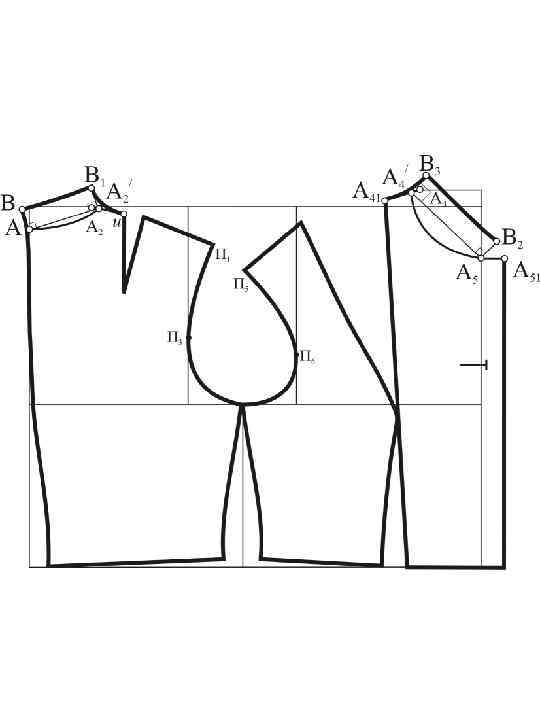

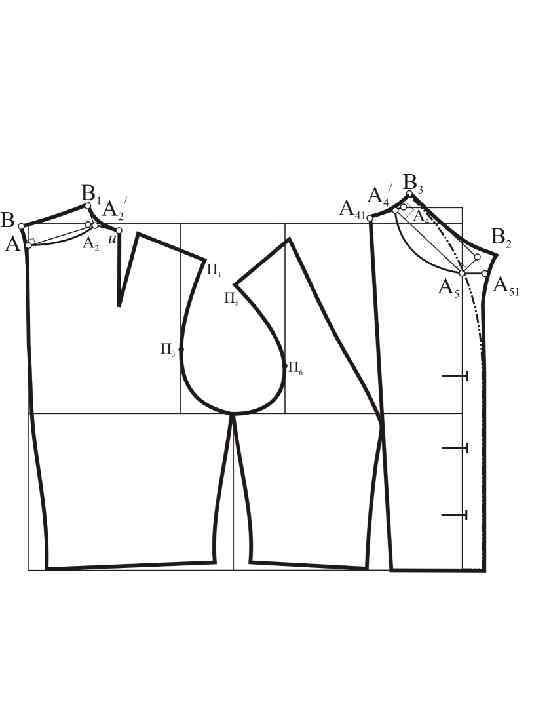

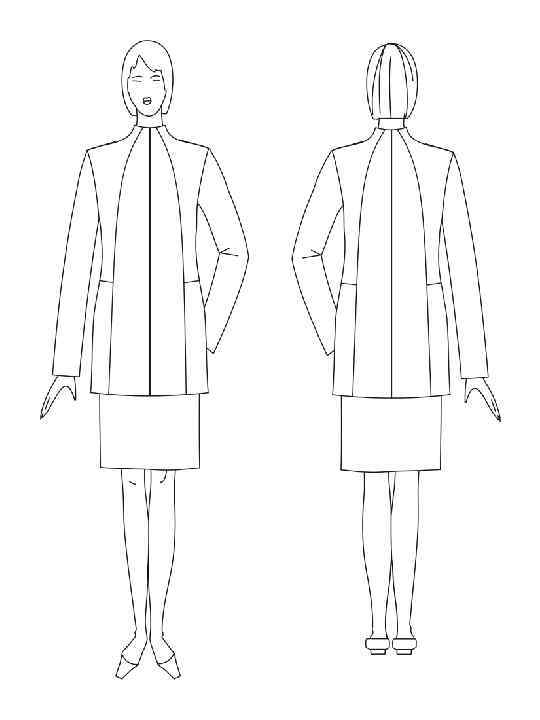

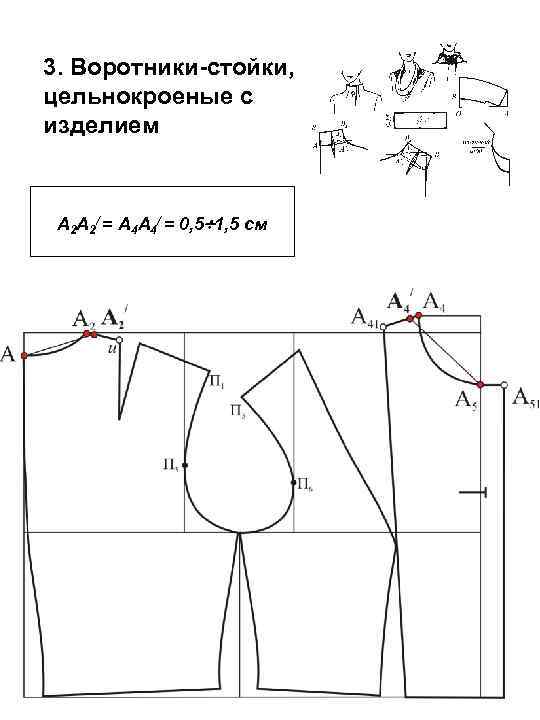

3. Воротники-стойки, цельнокроеные с изделием А 2 А 2/ = А 4 А 4/ = 0, 5 1, 5 см

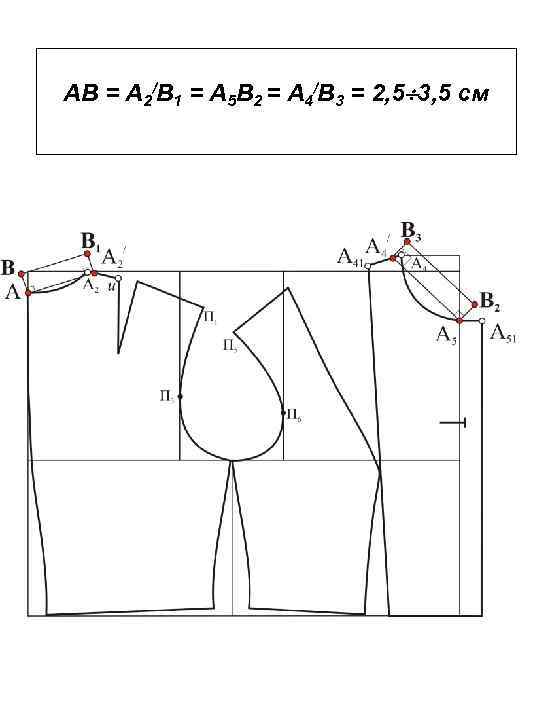

АВ = А 2/В 1 = А 5 В 2 = А 4/В 3 = 2, 5 3, 5 см

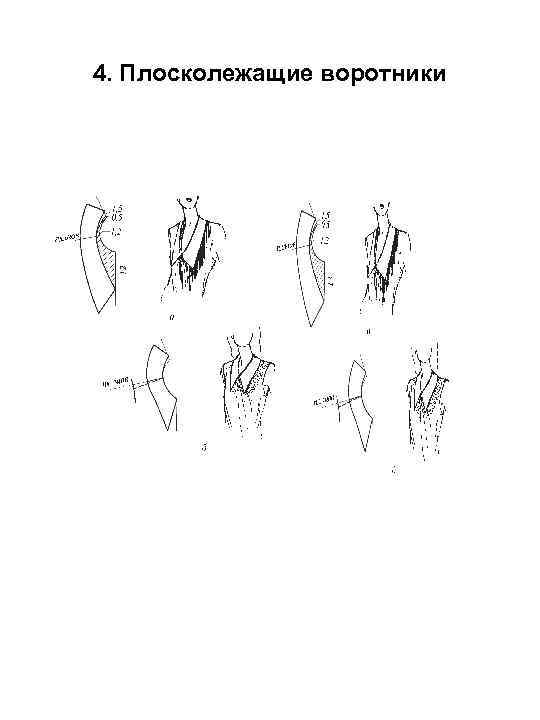

4. Плосколежащие воротники

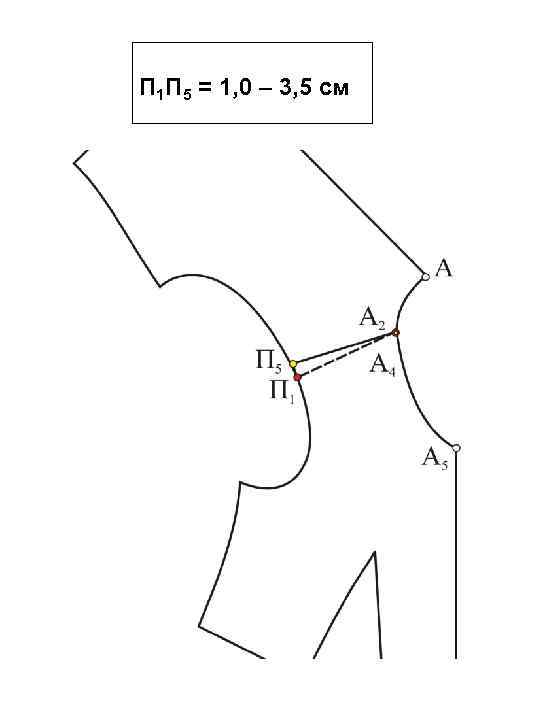

П 1 П 5 = 1, 0 – 3, 5 см

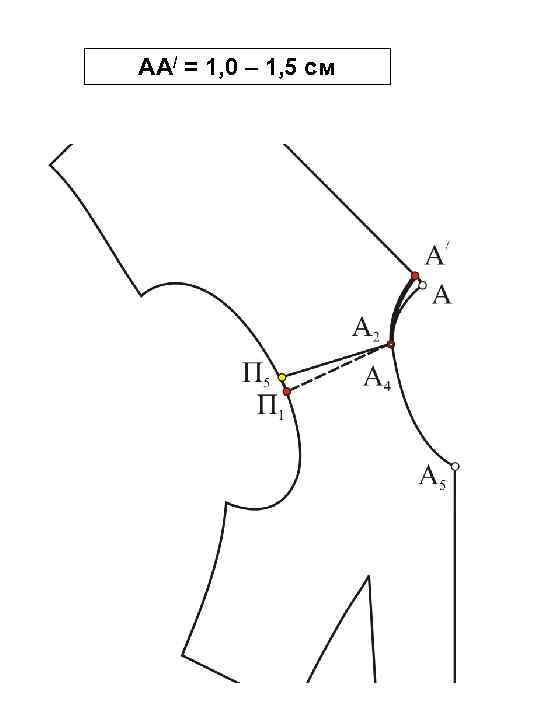

АА/ = 1, 0 – 1, 5 см

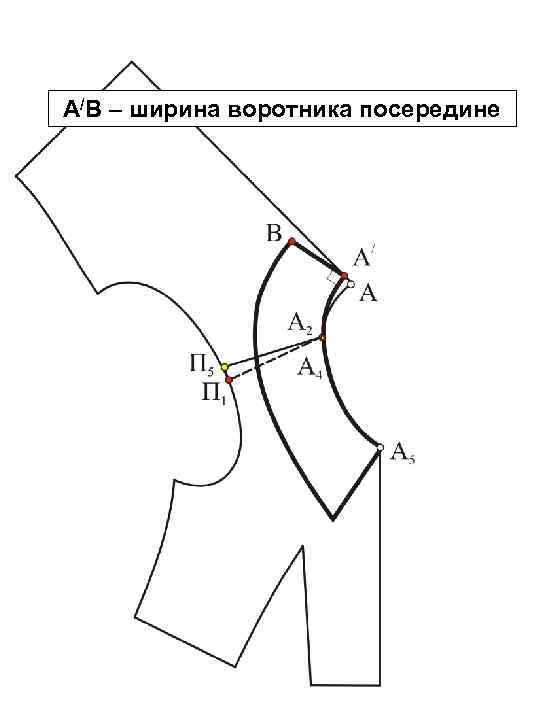

А/В – ширина воротника посередине
