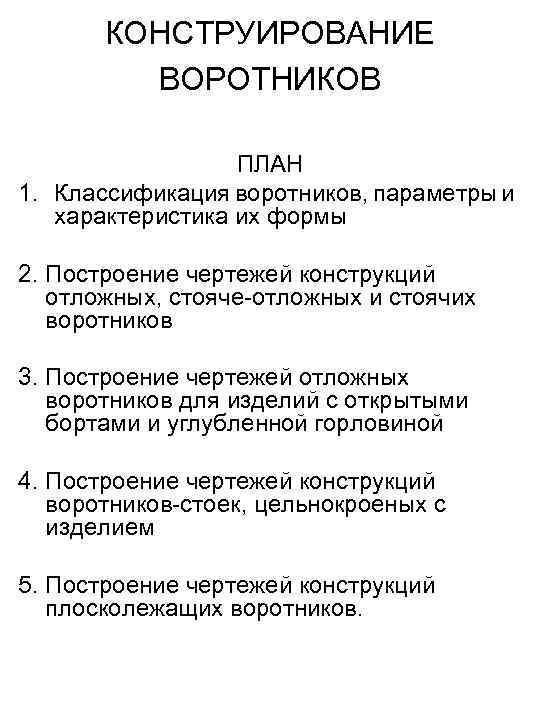

КОНСТРУИРОВАНИЕ ВОРОТНИКОВ ПЛАН 1. Классификация воротников, параметры и характеристика их формы 2. Построение чертежей конструкций отложных, стояче-отложных и стоячих воротников 3. Построение чертежей отложных воротников для изделий с открытыми бортами и углубленной горловиной 4. Построение чертежей конструкций воротников-стоек, цельнокроеных с изделием 5. Построение чертежей конструкций плосколежащих воротников.

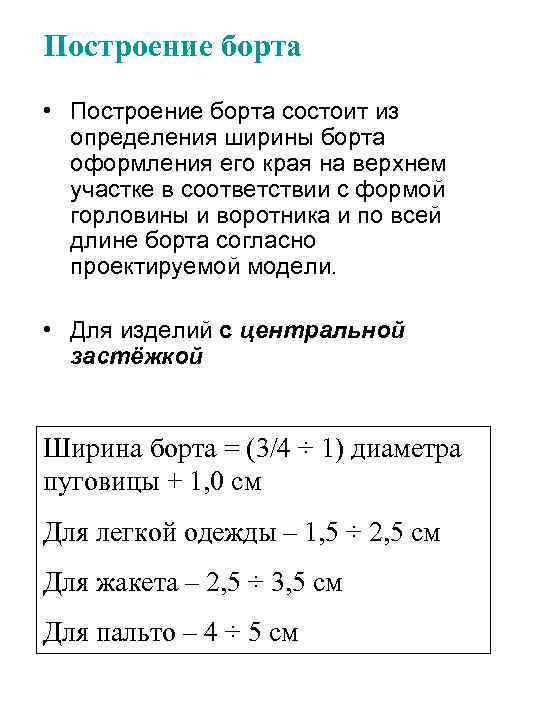

Построение борта • Построение борта состоит из определения ширины борта оформления его края на верхнем участке в соответствии с формой горловины и воротника и по всей длине борта согласно проектируемой модели. • Для изделий с центральной застёжкой Ширина борта = (3/4 ÷ 1) диаметра пуговицы + 1, 0 см Для легкой одежды – 1, 5 ÷ 2, 5 см Для жакета – 2, 5 ÷ 3, 5 см Для пальто – 4 ÷ 5 см

• Для изделий со смещённой застёжкой ширина борта • для пальто традиционной формы равна – 8, 0÷ 10, 0 см, • для жакетов – 7, 0÷ 8, 0 см, • для платья – 4, 0 ÷ 6, 0 см. • Оформляют горловину на этом участке прямой, проведённой из точки А 6 касательно к линии горловины.

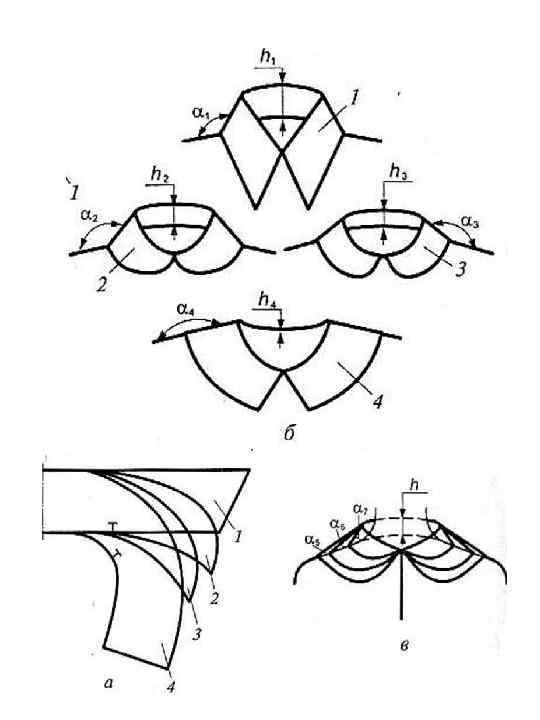

КЛАССИФИКАЦИЯ ВОРОТНИКОВ 1. Втачные отложные, стоячеотложные и стоячие 2. Отложные для изделий с открытыми бортами и углублённой горловиной 3. Стоячие и стоячеотложные - цельновыкроенные с основными деталями 4. Плосколежащие

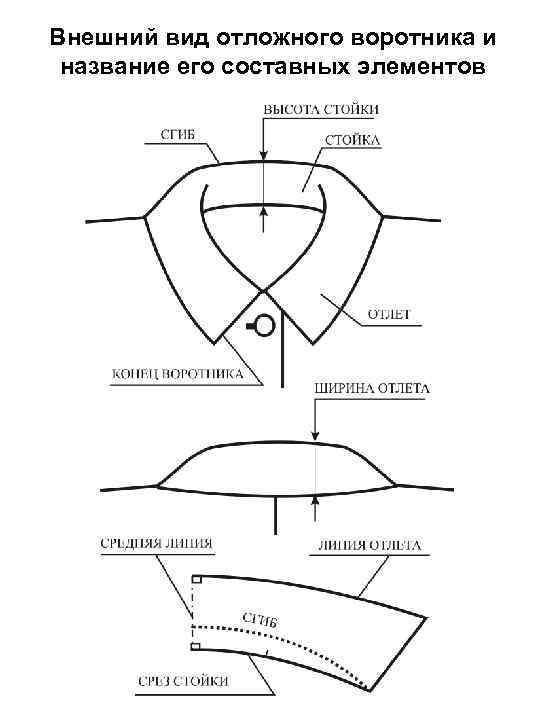

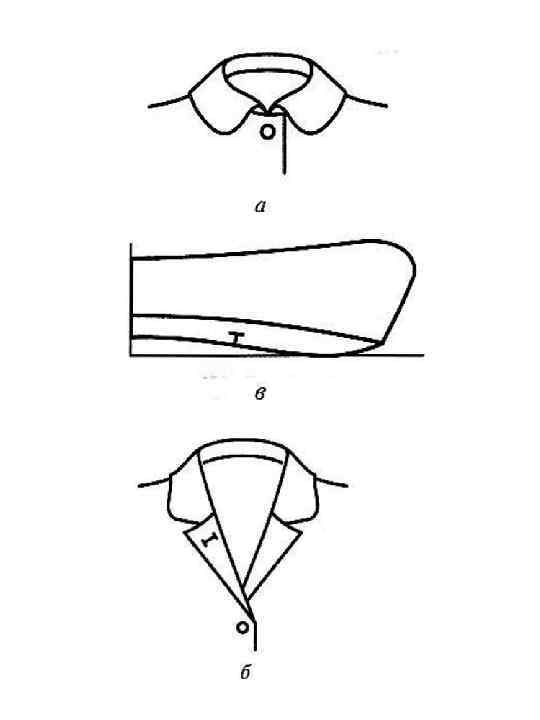

Внешний вид отложного воротника и название его составных элементов

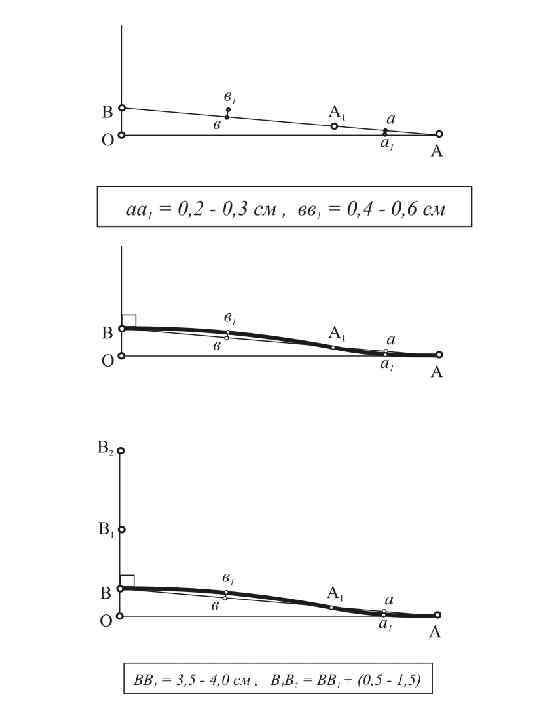

1. 1. Схема построения отложных воротников 1. 6. 2. 7. 3. 4. 5. 8.

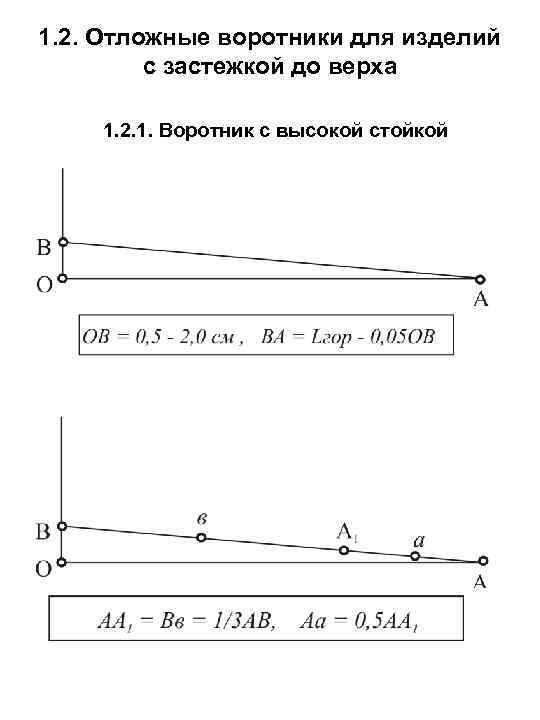

1. 2. Отложные воротники для изделий с застежкой до верха 1. 2. 1. Воротник с высокой стойкой

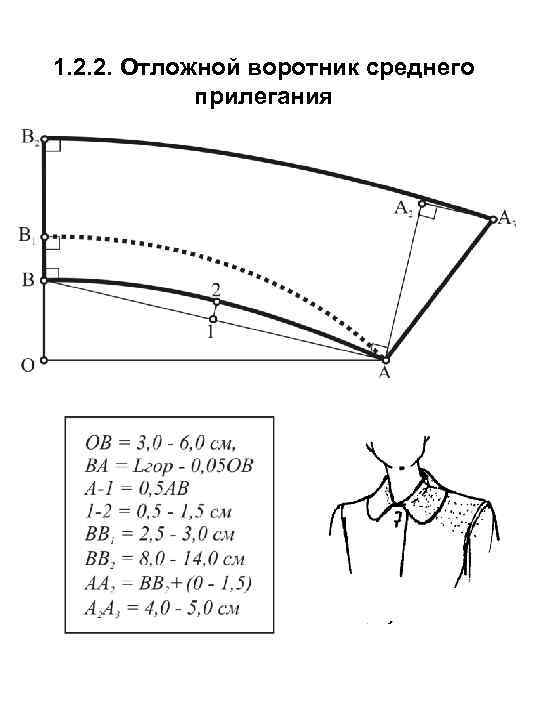

1. 2. 2. Отложной воротник среднего прилегания

1. 2. 3. Отложной воротник пологой формы

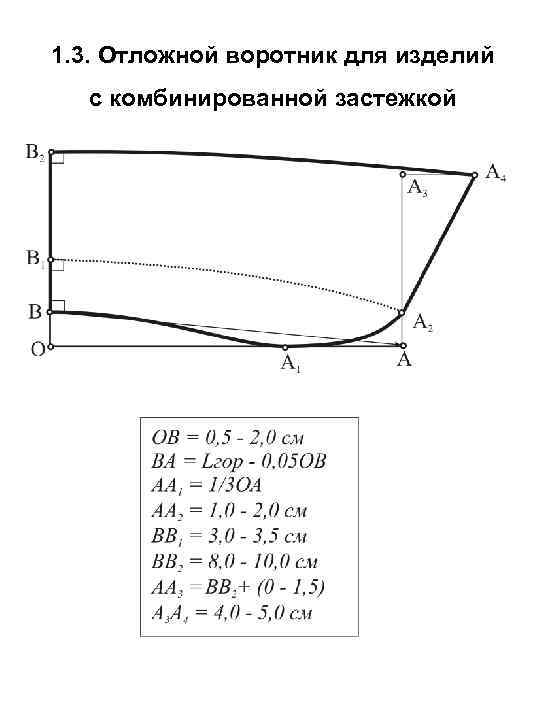

1. 3. Отложной воротник для изделий с комбинированной застежкой

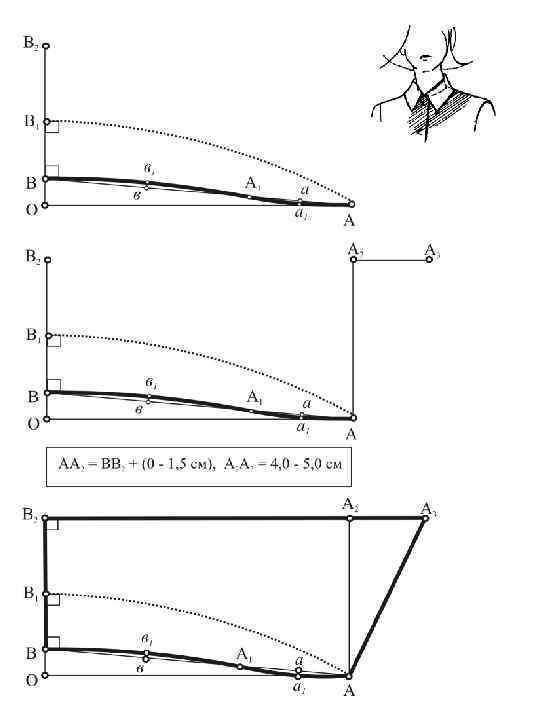

1. 4. 1. Стояче-отложные воротники с цельнокроеной стойкой, застегивающейся на пуговицу

1. 4. 2. Стояче-отложной воротник с цельнокроеной стойкой без застежки

1. 5. 1. Стояче-отложной воротник с отрезной стойкой, облегающей шею

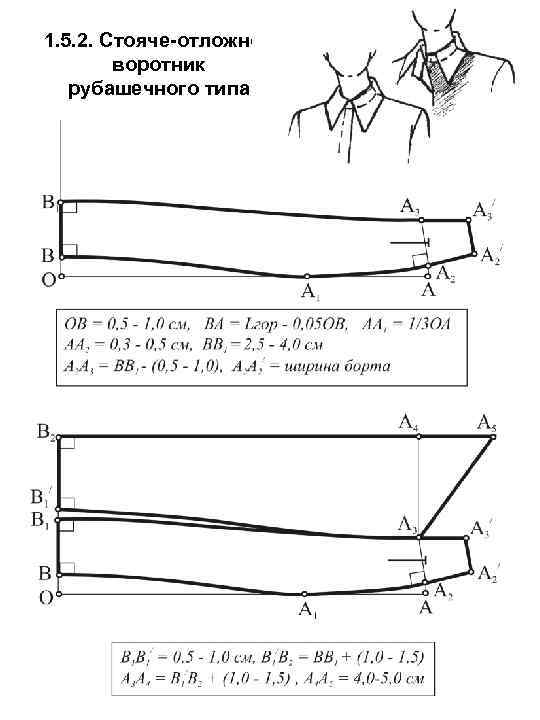

1. 5. 2. Стояче-отложной воротник рубашечного типа

1. 6. Воротники-стойки

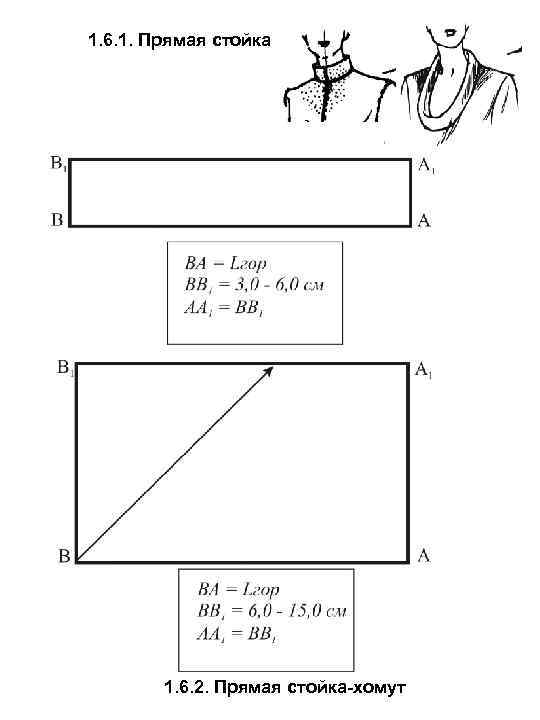

1. 6. 1. Прямая стойка 1. 6. 2. Прямая стойка-хомут

1. 6. 3. Стойка, облегающая шею 1. 6. 4. Воронкообразная стойка

Внешний вид отложного воротника для изделий с открытыми бортами и название его составных элементов

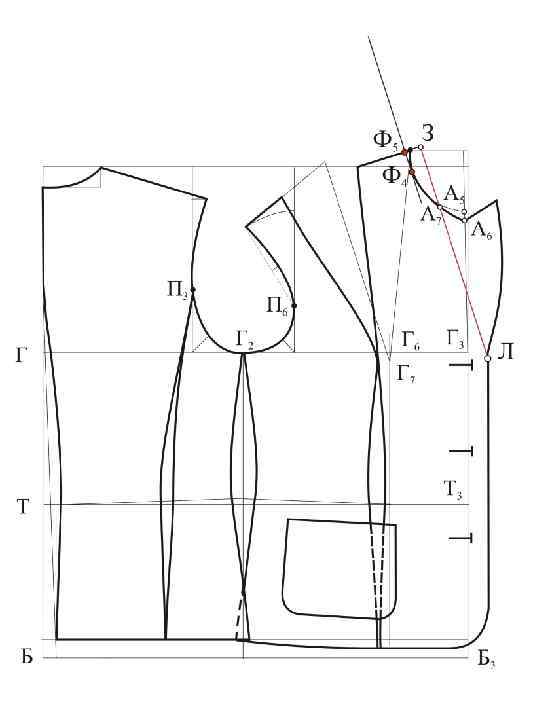

2. 1. Особенности построения отложных воротников для изделий с открытыми бортами 2. 1. 1. Воротники пиджачного типа

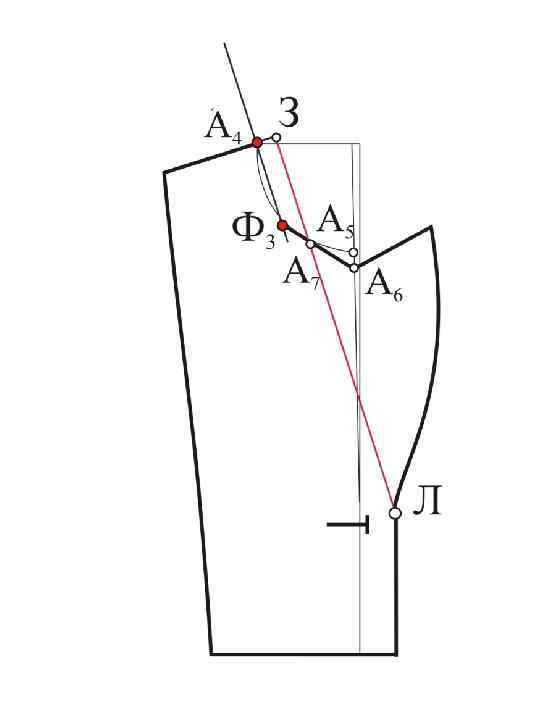

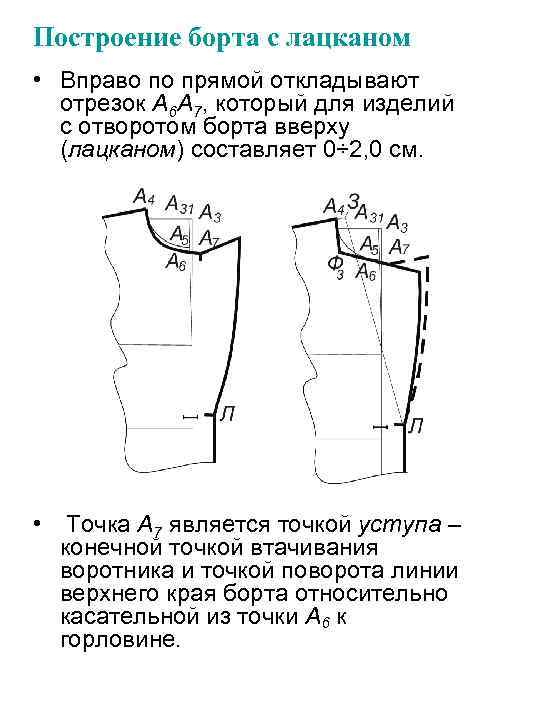

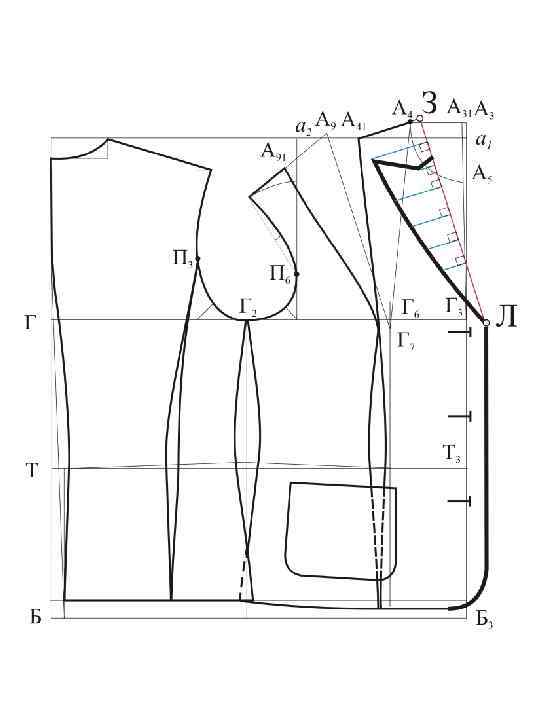

Построение борта с лацканом • Вправо по прямой откладывают отрезок А 6 А 7, который для изделий с отворотом борта вверху (лацканом) составляет 0÷ 2, 0 см. • Точка А 7 является точкой уступа – конечной точкой втачивания воротника и точкой поворота линии верхнего края борта относительно касательной из точки А 6 к горловине.

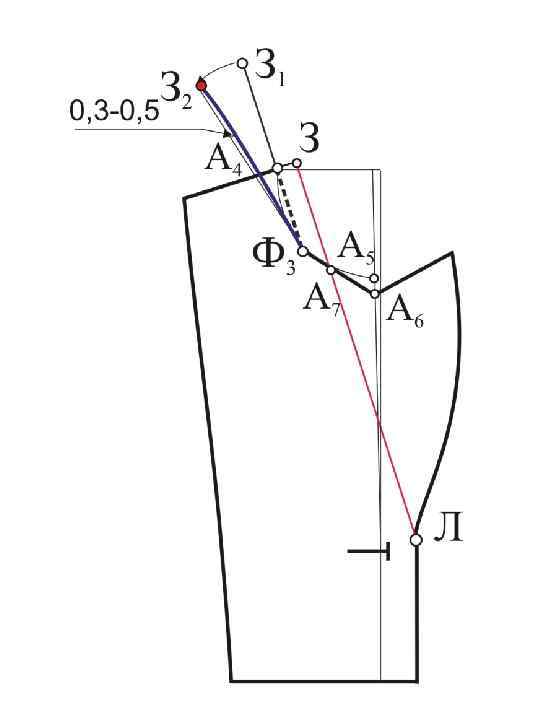

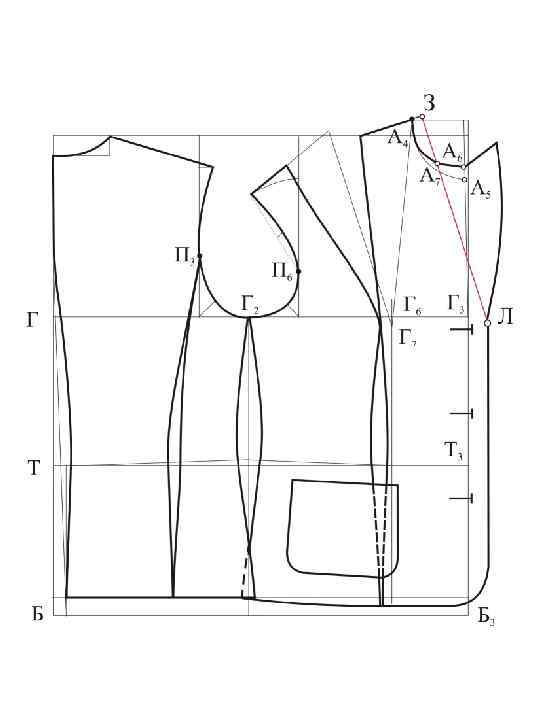

А 4 З = h стойки – 0, 5 см h стойки = 2, 0 2, 5 см – для воротников более пологих форм с неплотным прилеганием к шее h стойки = 3, 0 3, 5 см – для воротников более отвесных форм с плотным прилеганием к шее

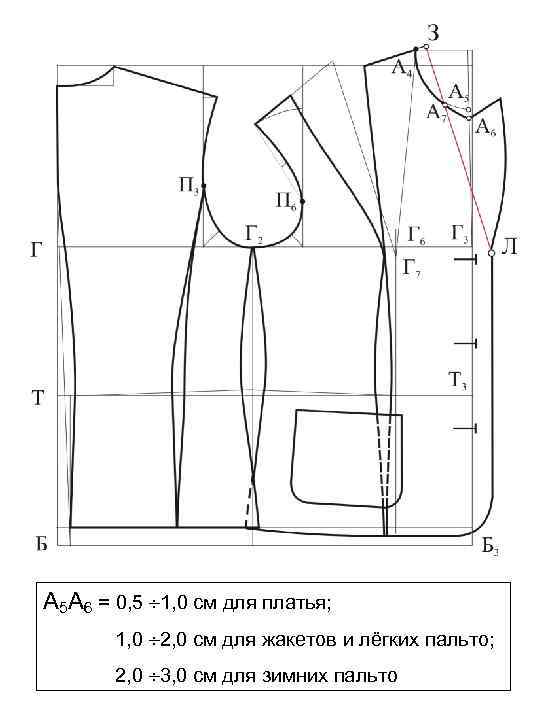

А 5 А 6 = 0, 5 1, 0 см для платья; 1, 0 2, 0 см для жакетов и лёгких пальто; 2, 0 3, 0 см для зимних пальто

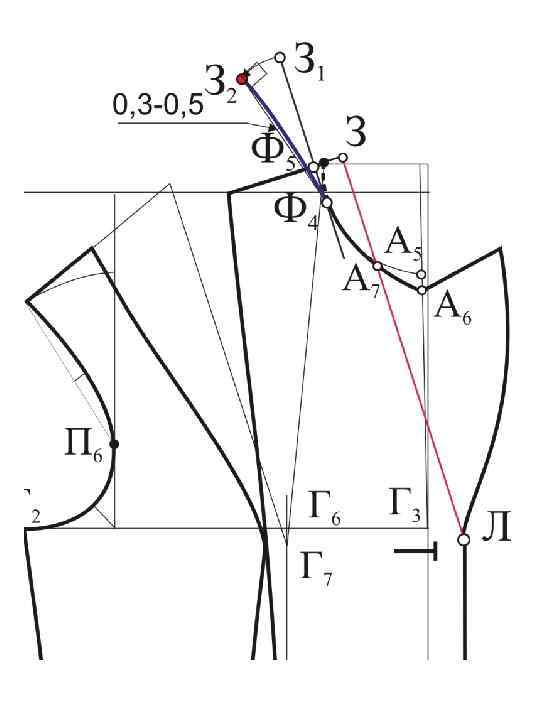

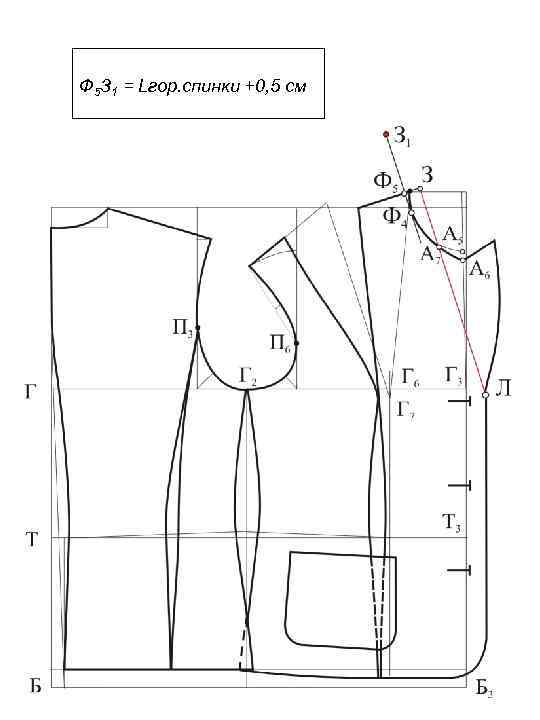

Ф 5 З 1 = Lгор. спинки +0, 5 см

З 1 З 2 = 2, 0 7, 0 см 2, 0 – 3, 0 – для воротников строгих форм 3, 5 – 7, 0 – для воротников пологих форм

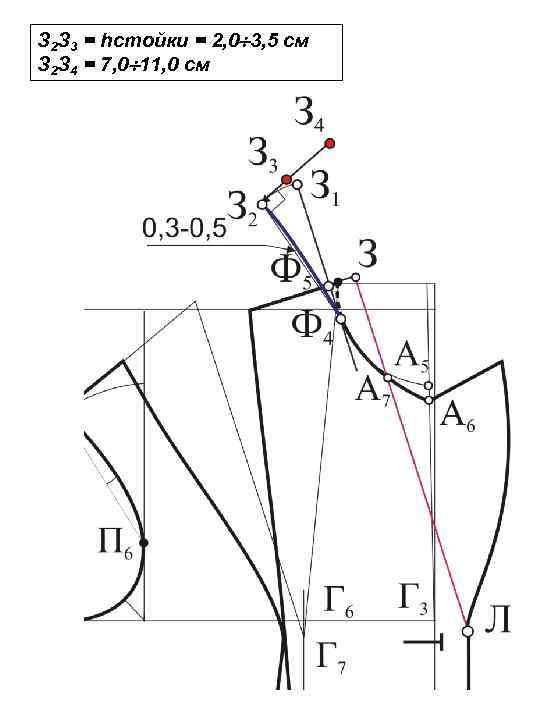

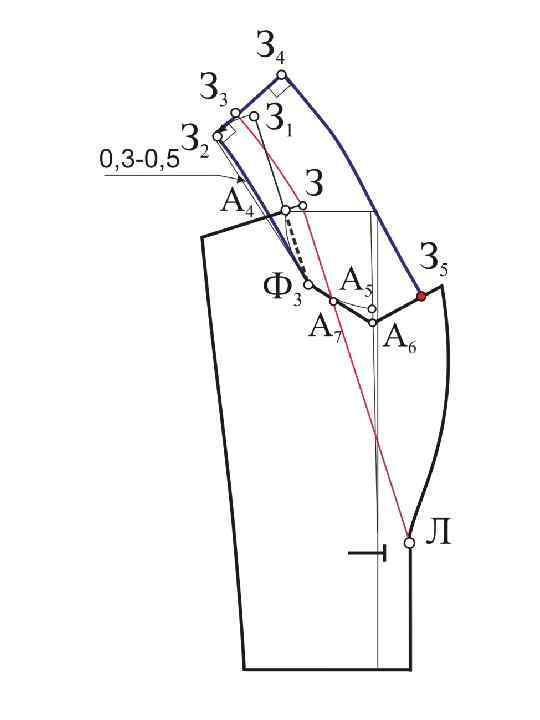

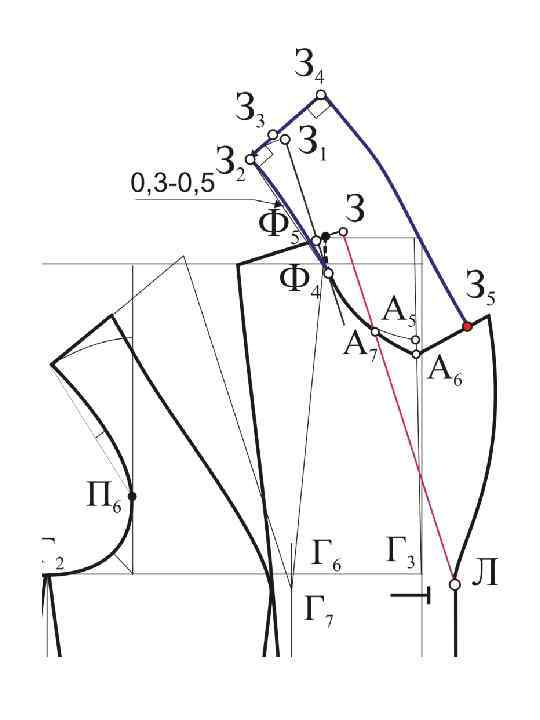

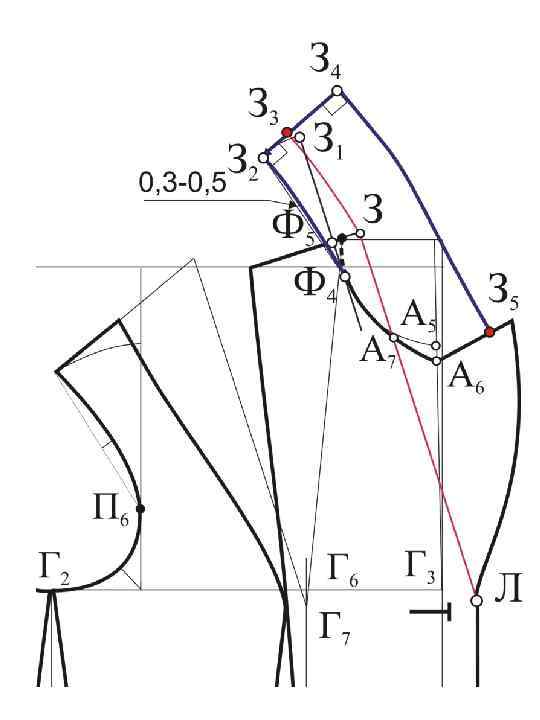

З 2 З 3 = hстойки = 2, 0 3, 5 см З 2 З 4 = 7, 0 11, 0 см

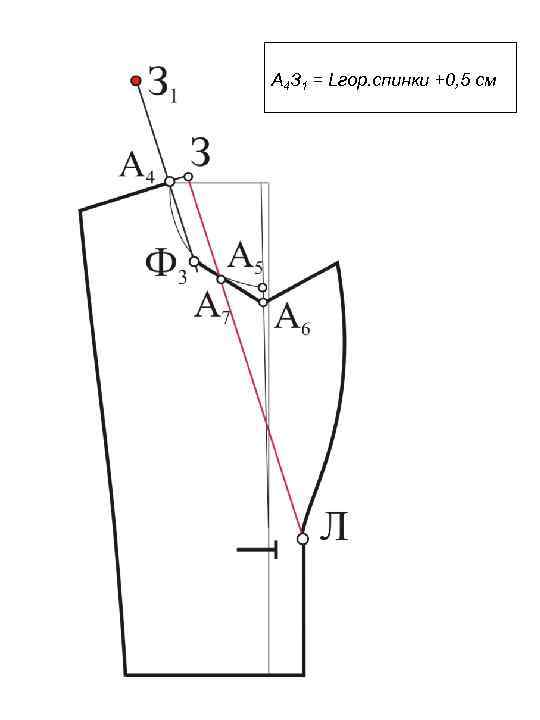

А 4 З 1 = Lгор. спинки +0, 5 см

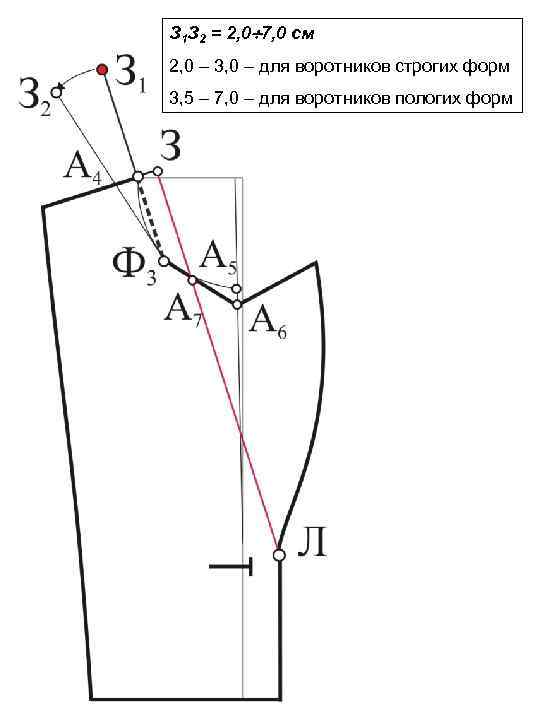

З 1 З 2 = 2, 0 7, 0 см 2, 0 – 3, 0 – для воротников строгих форм 3, 5 – 7, 0 – для воротников пологих форм

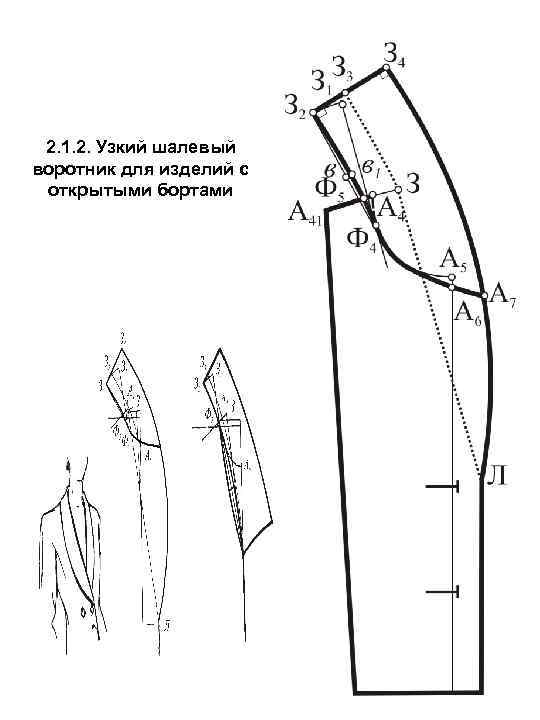

2. 1. 2. Узкий шалевый воротник для изделий с открытыми бортами

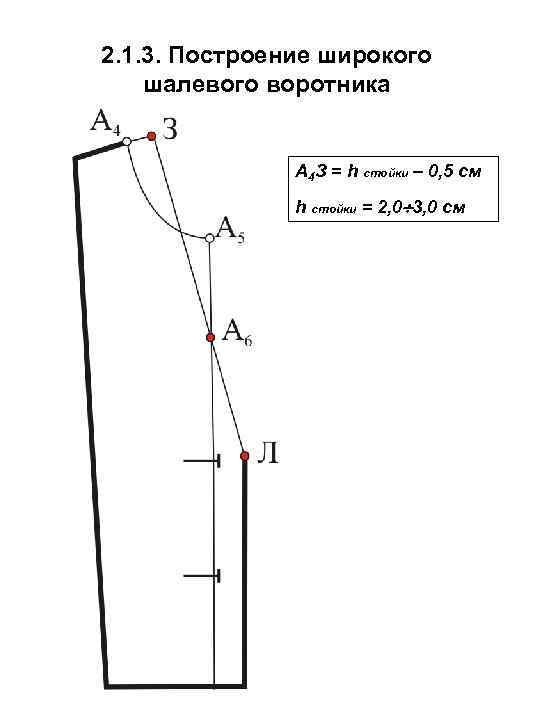

2. 1. 3. Построение широкого шалевого воротника А 4 З = h стойки – 0, 5 см h стойки = 2, 0 3, 0 см

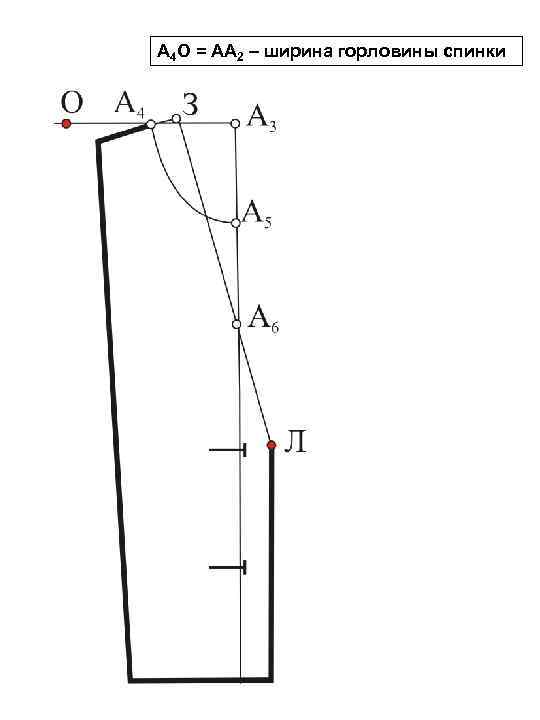

А 4 О = АА 2 – ширина горловины спинки

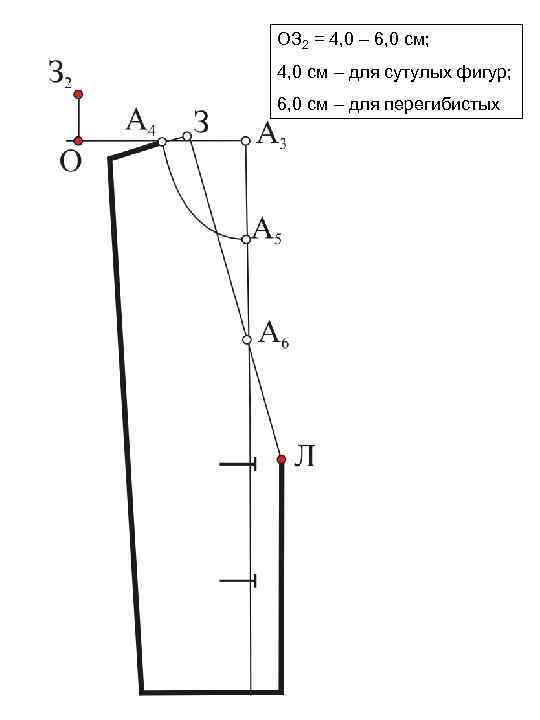

ОЗ 2 = 4, 0 – 6, 0 см; 4, 0 см – для сутулых фигур; 6, 0 см – для перегибистых

З 2 З 3 = hстойки = 2, 0 3, 0 см З 3 З 4 = З 2 З 3 + 3, 0 4, 0 см и больше

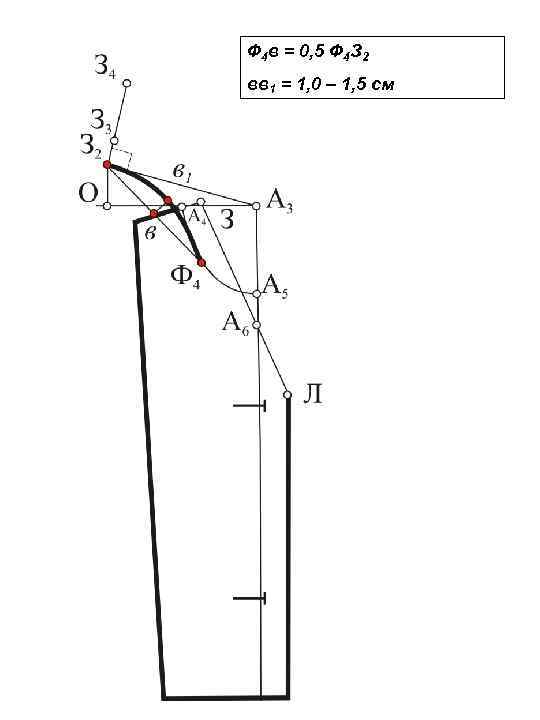

Ф 4 в = 0, 5 Ф 4 З 2 вв 1 = 1, 0 – 1, 5 см

2. 2. Особенности построения отложных воротников для изделий с углубленной горловиной

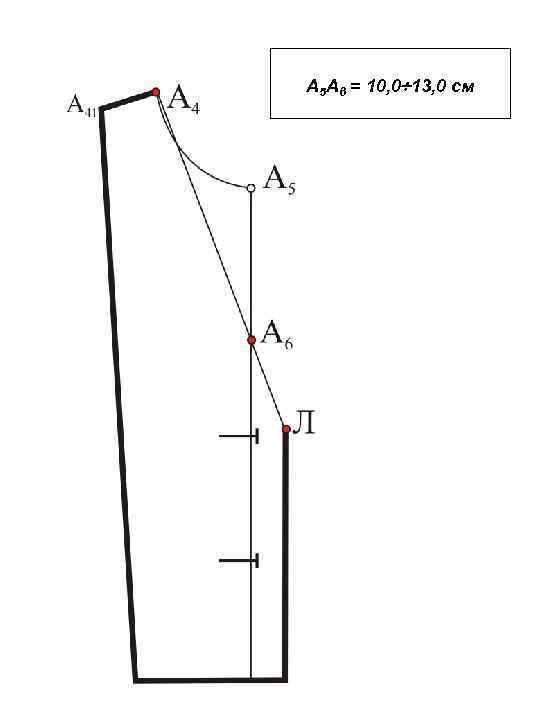

А 5 А 6 = 10, 0 13, 0 см

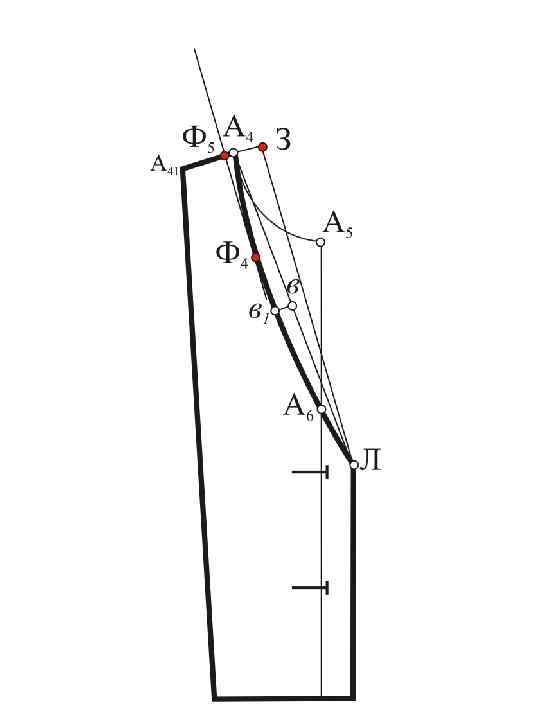

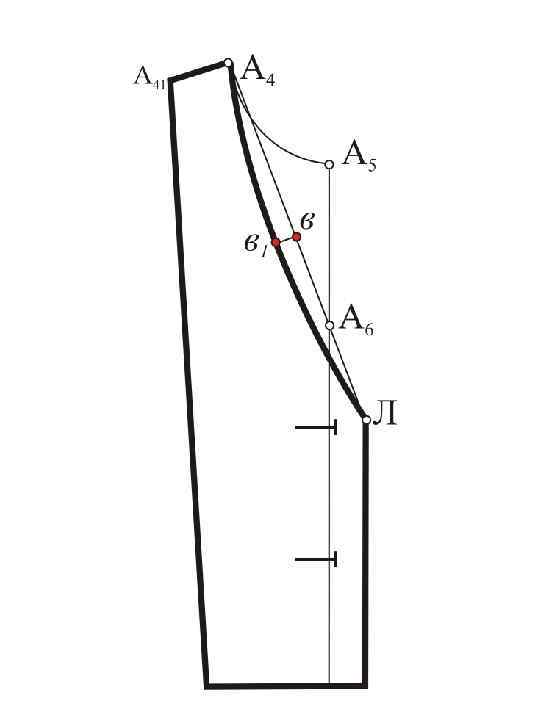

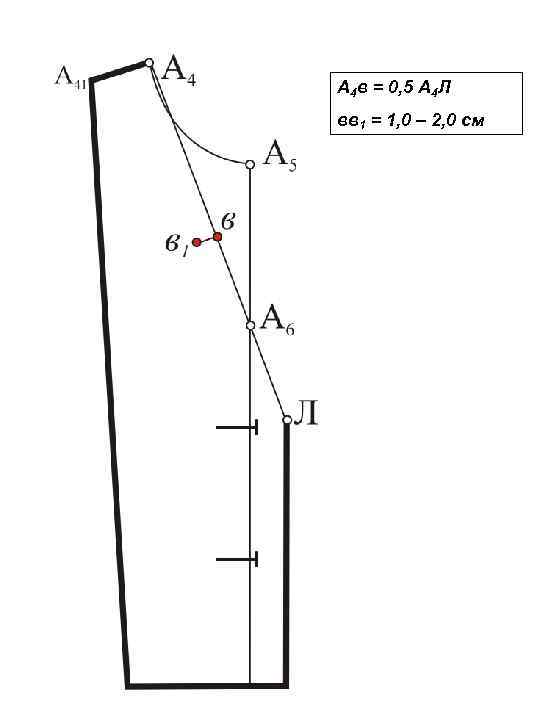

А 4 в = 0, 5 А 4 Л вв 1 = 1, 0 – 2, 0 см

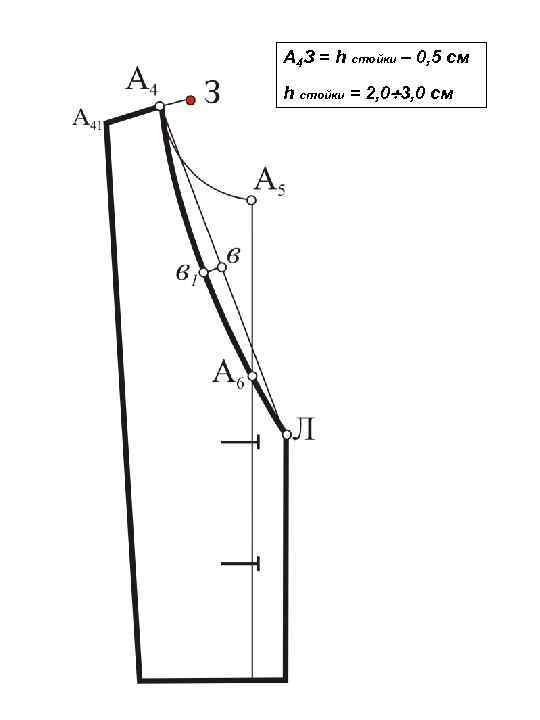

А 4 З = h стойки – 0, 5 см h стойки = 2, 0 3, 0 см

Ф 5 З 1 = Lгор. спинки +0, 5 см З 1 З 2 = 3, 5 5, 0 см

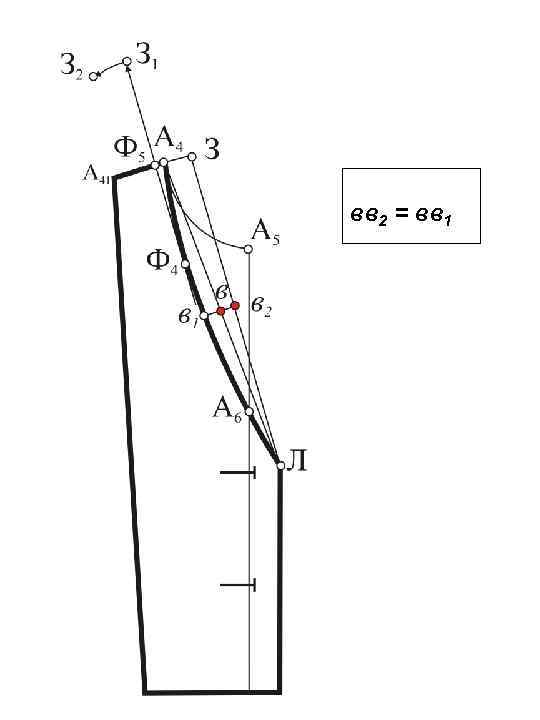

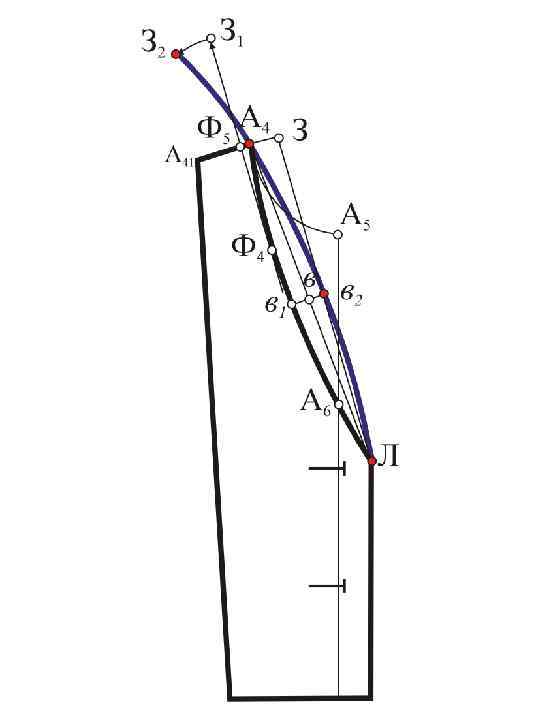

вв 2 = вв 1

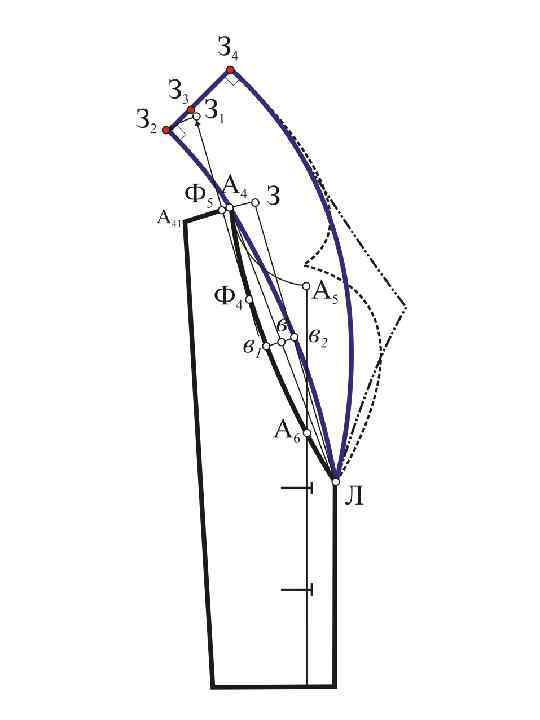

З 2 З 3 = hстойки = 2, 0 3, 0 см З 2 З 4 = 7, 0 11, 0 см

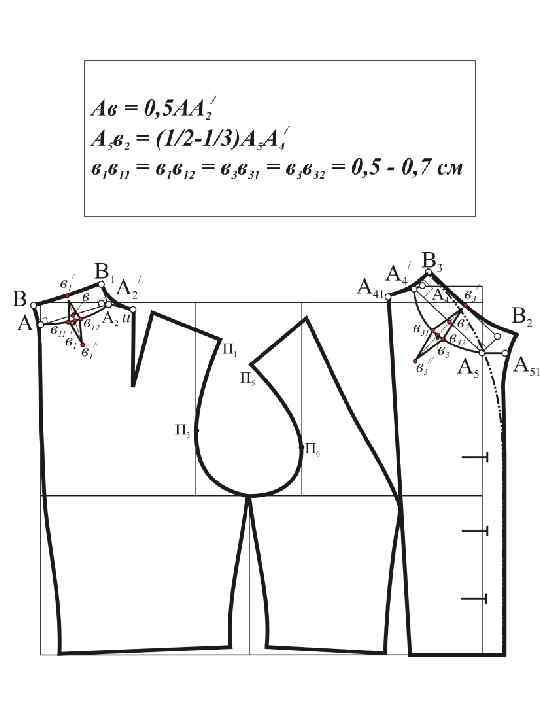

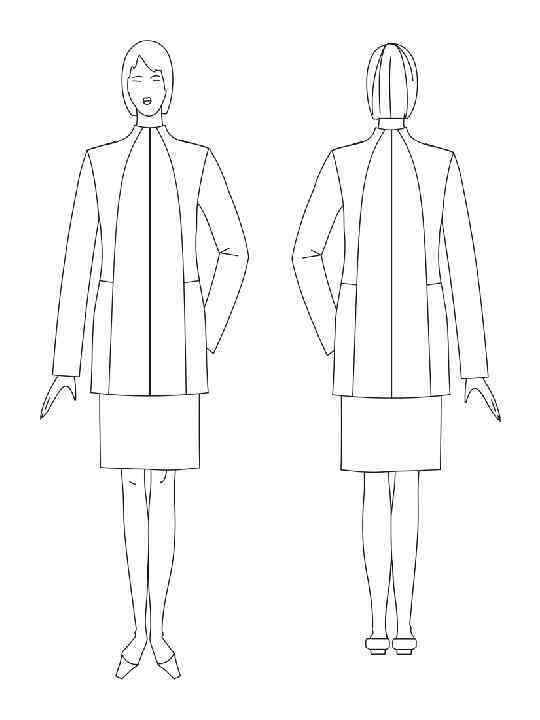

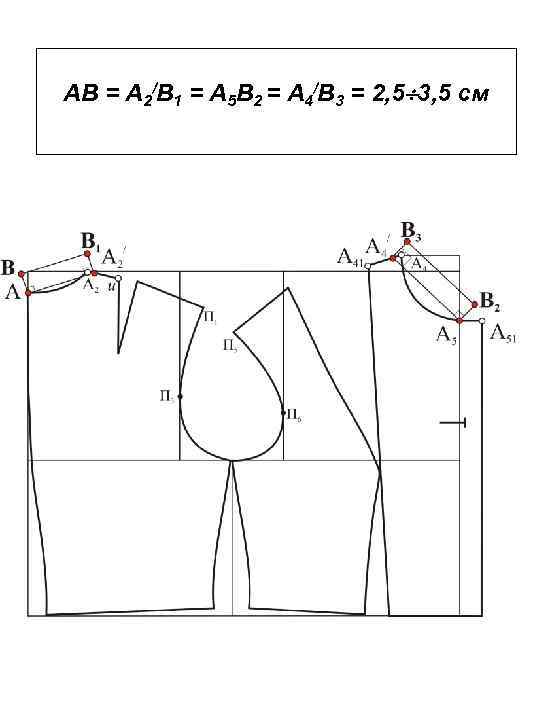

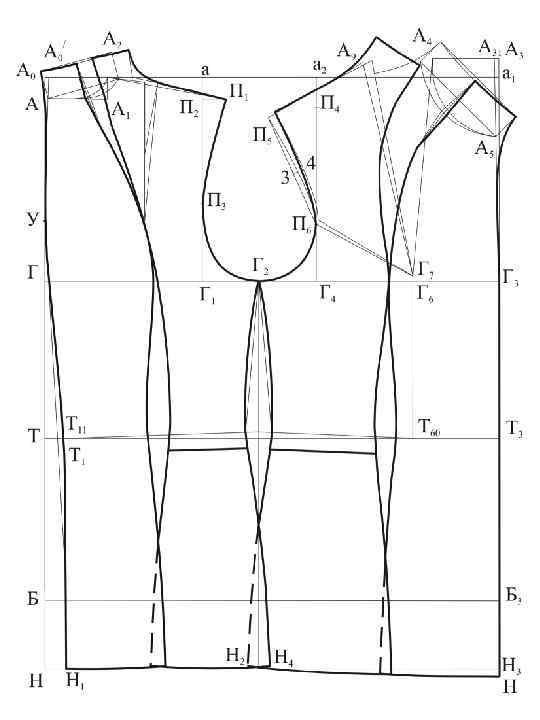

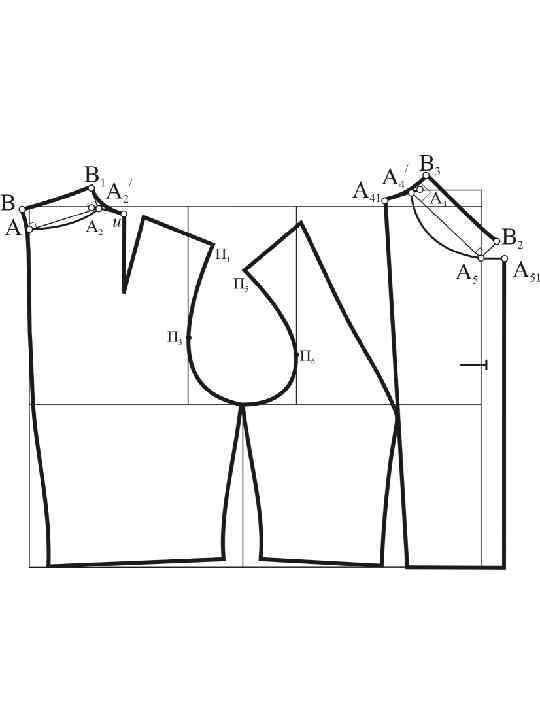

3. Воротники-стойки, цельнокроеные с изделием А 2 А 2/ = А 4 А 4/ = 0, 5 1, 5 см

АВ = А 2/В 1 = А 5 В 2 = А 4/В 3 = 2, 5 3, 5 см

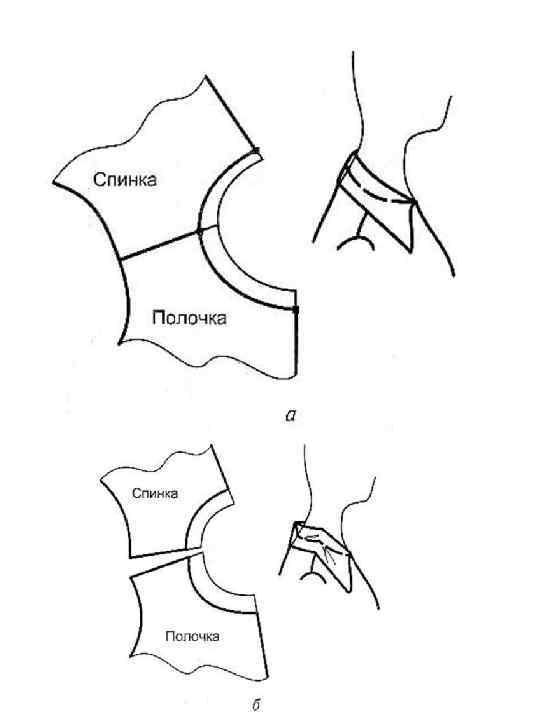

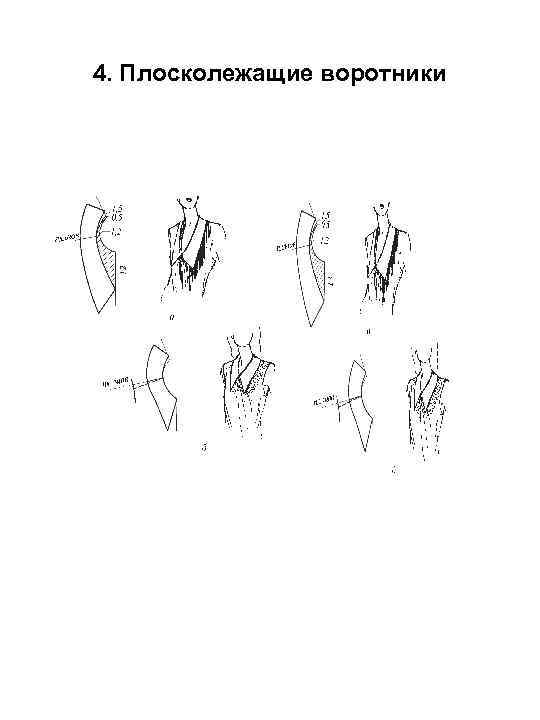

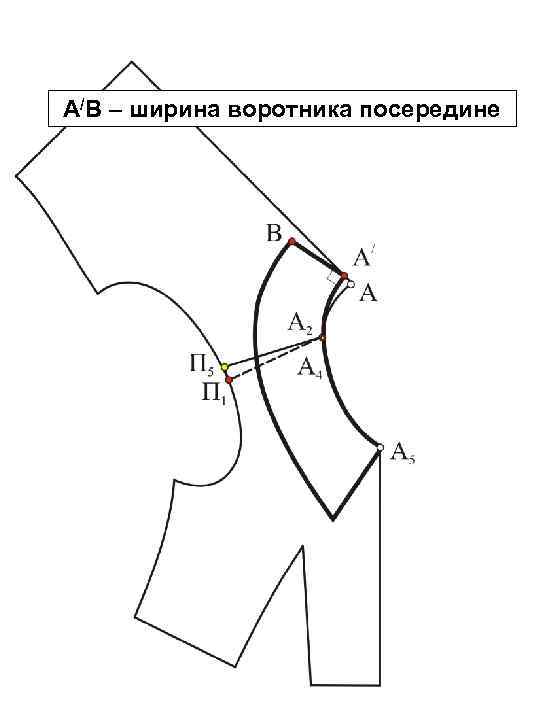

4. Плосколежащие воротники

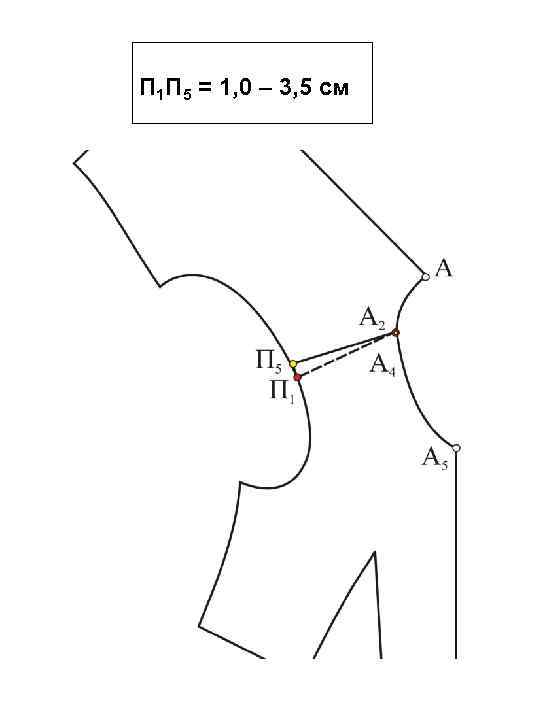

П 1 П 5 = 1, 0 – 3, 5 см

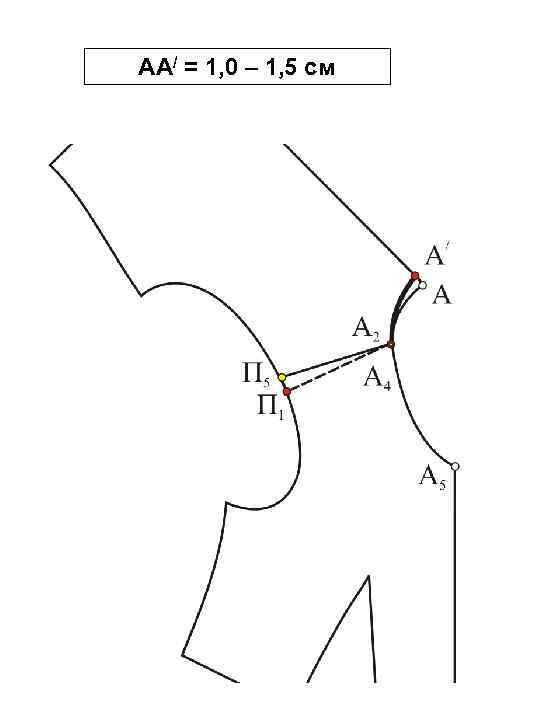

АА/ = 1, 0 – 1, 5 см

А/В – ширина воротника посередине
