Конструирование сети В 1 Элементы системы внутреннего

Конструирование сети В 1

Элементы системы внутреннего холодного водоснабжения: 1 – ввод; 2 – водомерный узел; 3 – установка для повышения напора; 4, 5 – запасные и регулирующие емкости; 6 – квартальная сеть; 7 – разводящая сеть (магистраль); 8 – запорная арматура; 9 – стояки; 10 – водоразборная арматура; 11 – подводки к водоразборной арматуре; 12 – поливочный кран; 13 – пожарный кран; 14 – обратный клапан

Пространственное изображение системы внутреннего холодного водоснабжения: 1 – ввод водопровода; 2 – счетчик воды; 3 – магистраль; 4 – стояк; 5 – подводка; 6 – водоразборная арматура

Ввод предназначен для соединения системы водоснабжения здания с наружной водопроводной сетью, из которой будет подаваться вода потребителям. Он проектируется по возможности по кратчайшему расстоянию к зданию. Схемы трассировки вводов водопровода: а) при строчной застройке квартала; б) при свободной застройке квартала 1 - уличная водопроводная сеть; 2 - ввод в здание; 3 - водомерный узел; 4 - повысительный насос; 5 - колодец на уличной сети; 6 - центральный тепловой пункт; 7 - разделительная задвижка

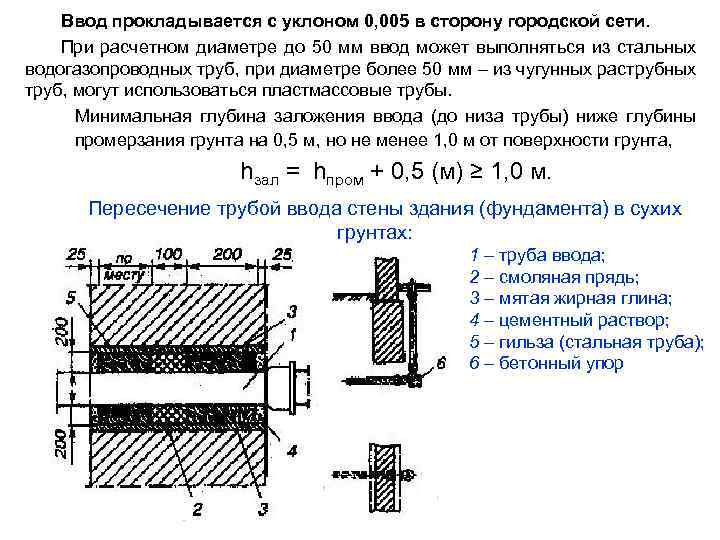

Ввод прокладывается с уклоном 0, 005 в сторону городской сети. При расчетном диаметре до 50 мм ввод может выполняться из стальных водогазопроводных труб, при диаметре более 50 мм – из чугунных раструбных труб, могут использоваться пластмассовые трубы. Минимальная глубина заложения ввода (до низа трубы) ниже глубины промерзания грунта на 0, 5 м, но не менее 1, 0 м от поверхности грунта, hзал = hпром + 0, 5 (м) ≥ 1, 0 м. Пересечение трубой ввода стены здания (фундамента) в сухих грунтах: 1 – труба ввода; 2 – смоляная прядь; 3 – мятая жирная глина; 4 – цементный раствор; 5 – гильза (стальная труба); 6 – бетонный упор

Водомерный узел располагается вдоль внутренней стены подвала на расстоянии 1 м от наружной стены, на высоте 0, 7– 1, 0 м от пола подвала и жестко крепится к стене на кронштейнах. В среднем конструкция водомерного узла занимает длину 1, 8 м. Конструкция водомерного узла с обводной линией: 1 – вентиль запорный до счетчика; 2 – счетчик воды; 3 – контрольно-спускной кран; 4 ─ вентиль запорный после счетчика; 5 – задвижка на обводной линии; 6 – фланцы; 7 – трубопровод ввода

Элементы системы рассмотрим на примере аксонометрической схемы 1 – ввод; 2 – водомерный узел; 3 – разводящая сеть (магистраль); 4 – стояк; 5 – подводка к водоразборной арматуре; 6 – водоразборные устройства (арматура); 7 – поливочный кран; 8 – запорная арматура (вентили и задвижки)

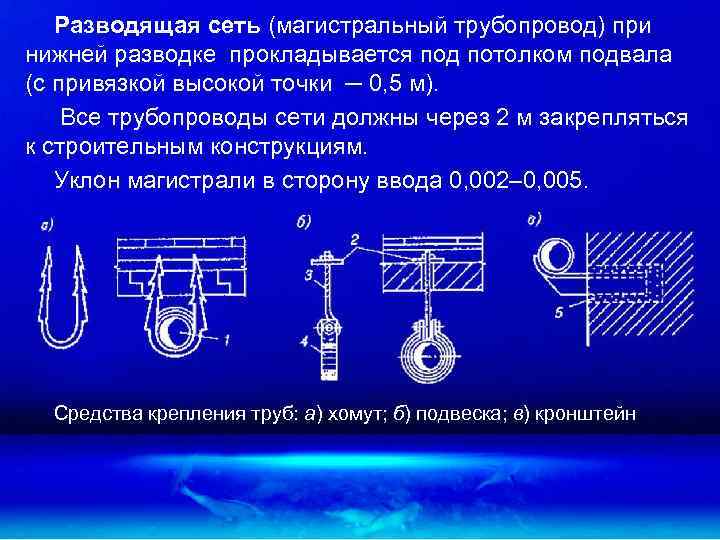

Разводящая сеть (магистральный трубопровод) при нижней разводке прокладывается под потолком подвала (с привязкой высокой точки ─ 0, 5 м). Все трубопроводы сети должны через 2 м закрепляться к строительным конструкциям. Уклон магистрали в сторону ввода 0, 002– 0, 005. Средства крепления труб: а) хомут; б) подвеска; в) кронштейн

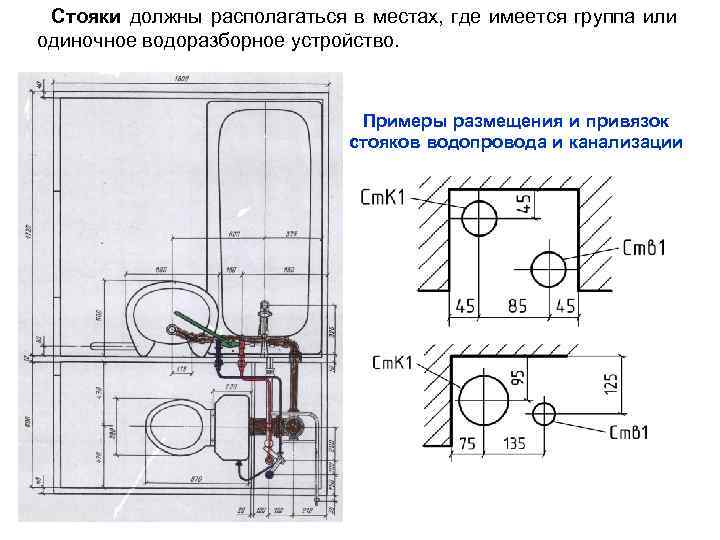

Стояки должны располагаться в местах, где имеется группа или одиночное водоразборное устройство. Примеры размещения и привязок стояков водопровода и канализации

Подводки к водоразборным устройствам включают горизонтальные участки, которые прокладывают открытым или закрытым способом на высоте 20– 30 см от чистого пола, и вертикальные, к которым монтируют водоразборную арматуру. Прокладка подводок водопровода и отводных линий канализации Пример размещения стояков в нише Пример размещения стояков открыто

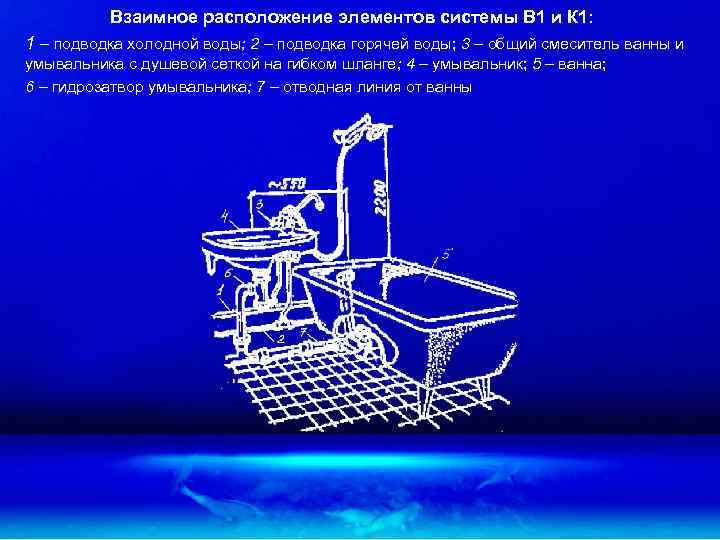

Взаимное расположение элементов системы В 1 и К 1: 1 – подводка холодной воды; 2 – подводка горячей воды; 3 – общий смеситель ванны и умывальника с душевой сеткой на гибком шланге; 4 – умывальник; 5 – ванна; 6 – гидрозатвор умывальника; 7 – отводная линия от ванны

В жилом здании рядовой застройки на сети водоснабжения устанавливается водоразборная арматура: • общий смеситель ванны и умывальника с душевой сеткой на гибком шланге, смеситель мойки, клапан смывного бачка унитаза; • или смеситель ванны с душевой сеткой на гибком шланге, смеситель умывальника, смеситель мойки, клапан смывного бачка унитаза. Смеситель для умывальника и для мойки центральный Общий смеситель для ванны и умывальника с душевой сеткой на гибком шланге настенный Поплавковый клапан

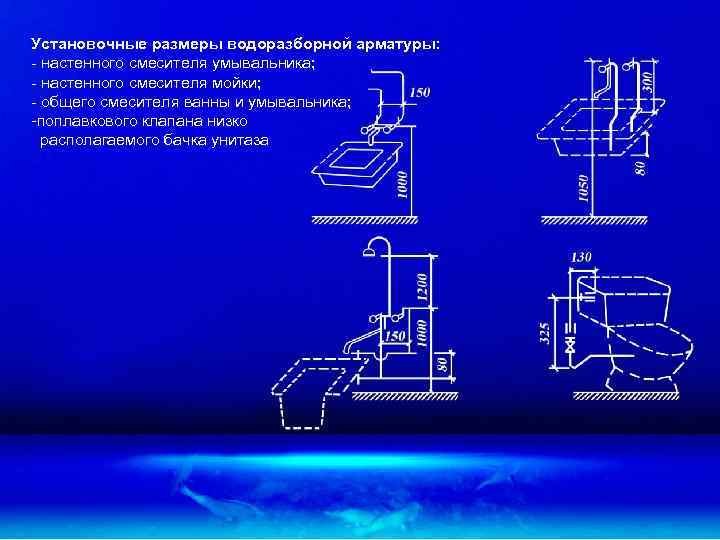

Установочные размеры водоразборной арматуры: - настенного смесителя умывальника; - настенного смесителя мойки; - общего смесителя ванны и умывальника; -поплавкового клапана низко располагаемого бачка унитаза

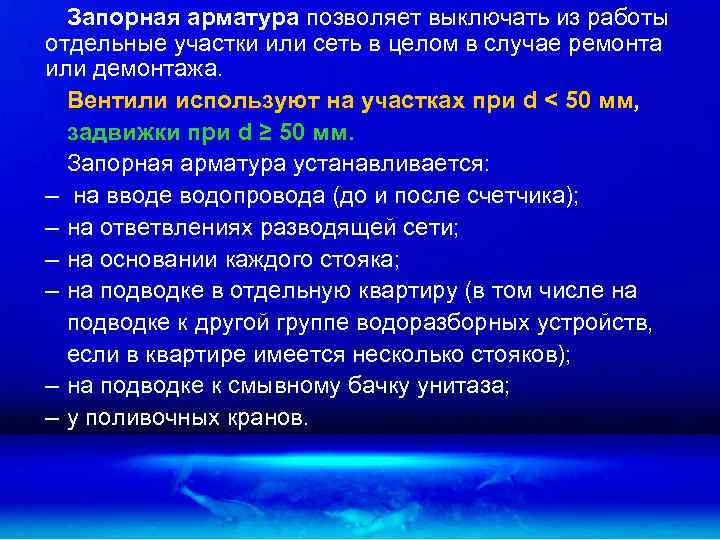

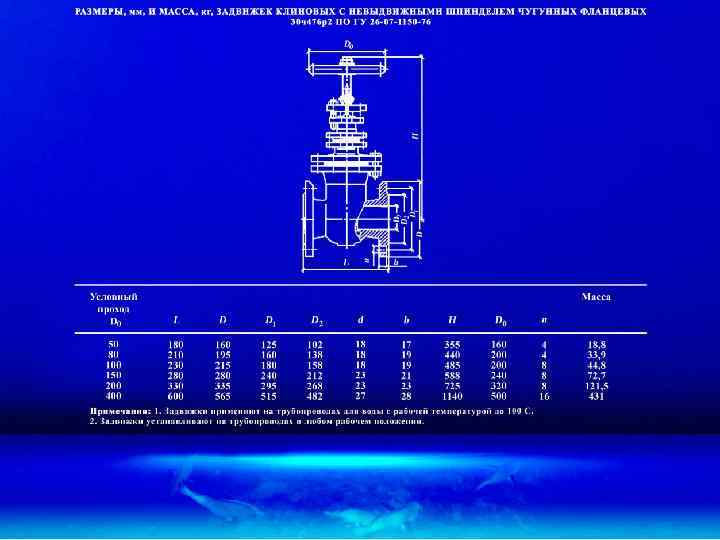

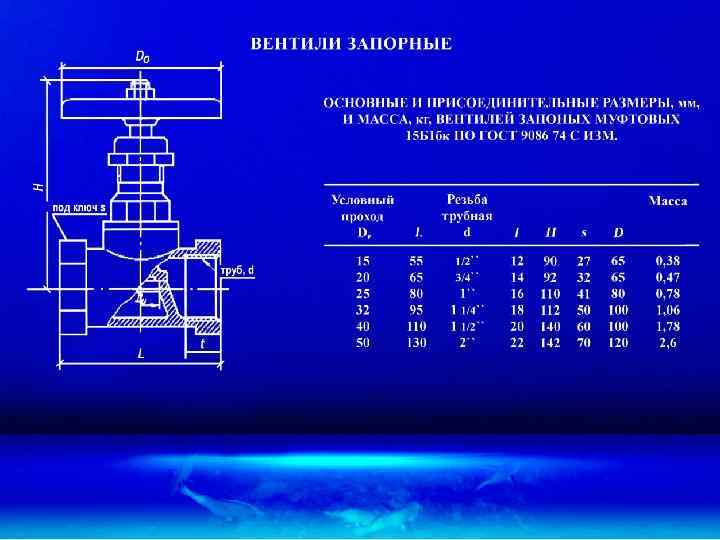

Запорная арматура позволяет выключать из работы отдельные участки или сеть в целом в случае ремонта или демонтажа. Вентили используют на участках при d < 50 мм, задвижки при d ≥ 50 мм. Запорная арматура устанавливается: – на вводе водопровода (до и после счетчика); – на ответвлениях разводящей сети; – на основании каждого стояка; – на подводке в отдельную квартиру (в том числе на подводке к другой группе водоразборных устройств, если в квартире имеется несколько стояков); – на подводке к смывному бачку унитаза; – у поливочных кранов.
