Конструирование изделий с рукавами покроя реглан Тип

Конструирование изделий с рукавами покроя реглан

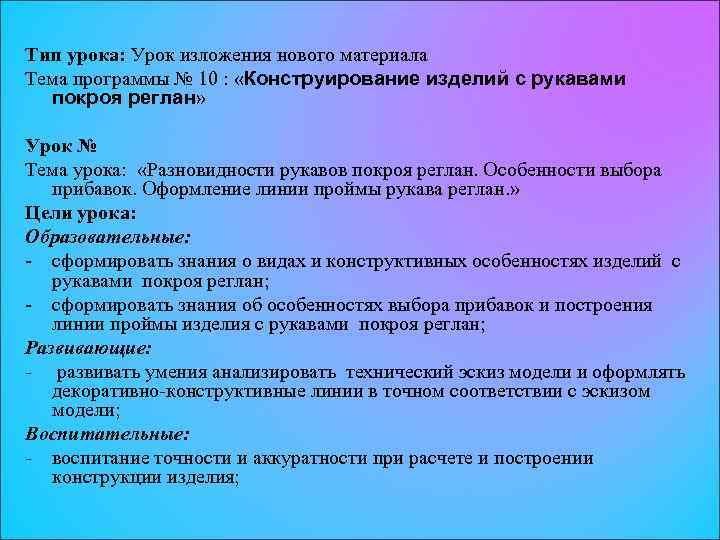

Тип урока: Урок изложения нового материала Тема программы № 10 : «Конструирование изделий с рукавами покроя реглан» Урок № Тема урока: «Разновидности рукавов покроя реглан. Особенности выбора прибавок. Оформление линии проймы рукава реглан. » Цели урока: Образовательные: - сформировать знания о видах и конструктивных особенностях изделий с рукавами покроя реглан; - сформировать знания об особенностях выбора прибавок и построения линии проймы изделия с рукавами покроя реглан; Развивающие: - развивать умения анализировать технический эскиз модели и оформлять декоративно-конструктивные линии в точном соответствии с эскизом модели; Воспитательные: - воспитание точности и аккуратности при расчете и построении конструкции изделия;

Разновидности рукавов покроя реглан Реглан – покрой рукава, при котором его верхняя часть составляет единое целое с плечом, а линия проймы и рукава не замкнута. Разновидности рукавов покроя реглан: • Классический – линия проймы начинается на 1 … 5 см ниже точек вершины горловины; • Нулевой реглан – линия проймы начинается от точек вершины горловины;

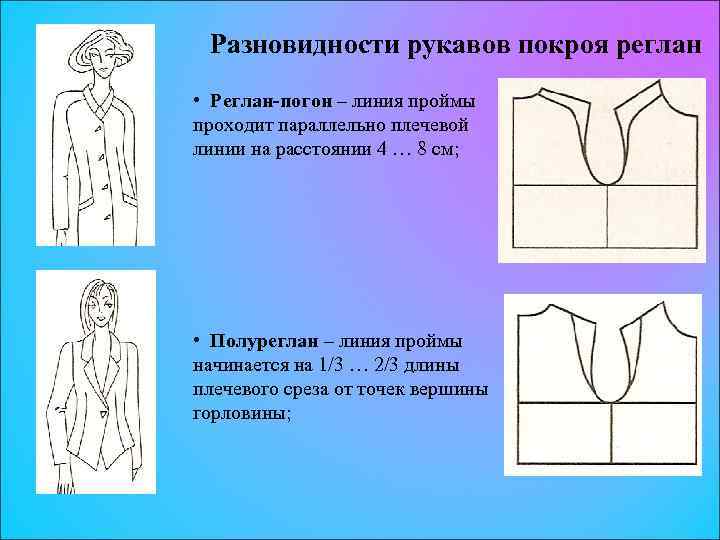

Разновидности рукавов покроя реглан • Реглан-погон – линия проймы проходит параллельно плечевой линии на расстоянии 4 … 8 см; • Полуреглан – линия проймы начинается на 1/3 … 2/3 длины плечевого среза от точек вершины горловины;

Разновидности рукавов покроя реглан • Реглан-кокетка – верхняя часть линии проймы может иметь различные фантазийные формы

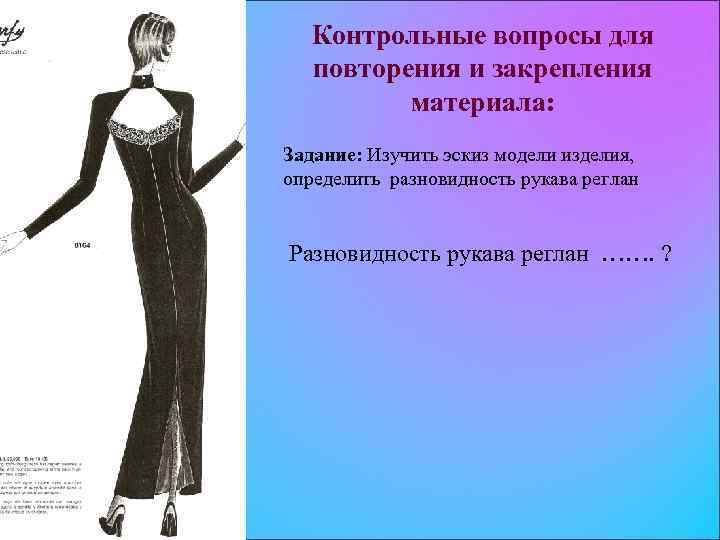

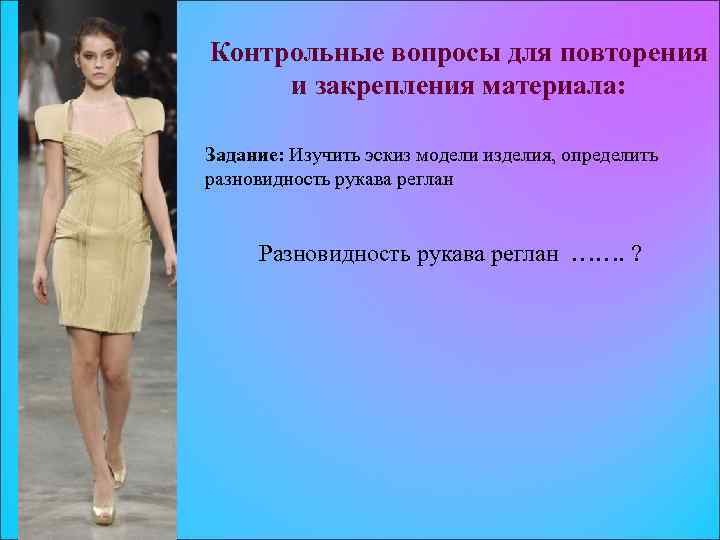

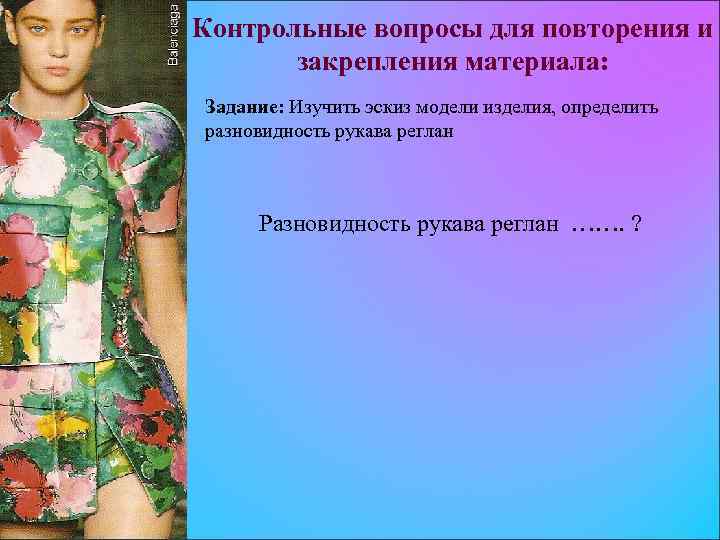

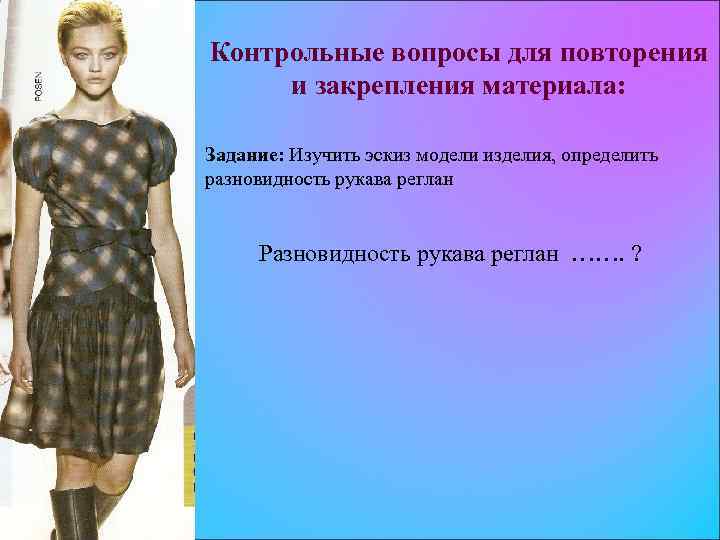

Контрольные вопросы для повторения и закрепления материала: Задание: Изучить эскиз модели изделия, определить разновидность рукава реглан Разновидность рукава реглан ……. ?

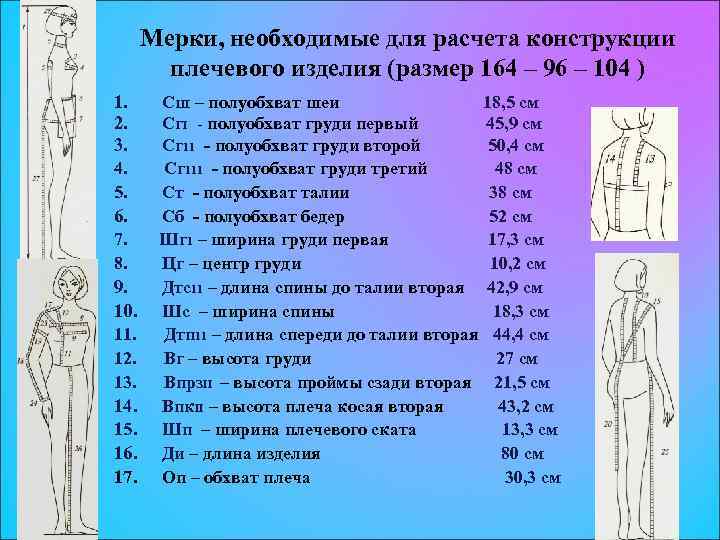

Мерки, необходимые для расчета конструкции плечевого изделия (размер 164 – 96 – 104 ) 1. Сш – полуобхват шеи 18, 5 см 2. Сг. I - полуобхват груди первый 45, 9 см 3. Сг 11 - полуобхват груди второй 50, 4 см 4. Сг 111 - полуобхват груди третий 48 см 5. Ст - полуобхват талии 38 см 6. Сб - полуобхват бедер 52 см 7. Шг 1 – ширина груди первая 17, 3 см 8. Цг – центр груди 10, 2 см 9. Дтс11 – длина спины до талии вторая 42, 9 см 10. Шс – ширина спины 18, 3 см 11. Дтп 11 – длина спереди до талии вторая 44, 4 см 12. Вг – высота груди 27 см 13. Впрз. II – высота проймы сзади вторая 21, 5 см 14. Впк. II – высота плеча косая вторая 43, 2 см 15. Шп – ширина плечевого ската 13, 3 см 16. Ди – длина изделия 80 см 17. Оп – обхват плеча 30, 3 см

Прибавки, необходимые для расчета конструкции плечевого изделия с рукавами покроя реглан При построении конструкции изделия с рукавами покроя реглан • величины прибавок Пг, Поп, Пспр увеличивают на 1 … 2 см по сравнению с изделиями с втачными рукавами; • раствор нагрудной вытачки может быть сокращен на 1 … 2 см; • прибавку Пг распределяют по участкам: 1. К ширине спинки - (0, 2 … 0, 25) Пг; 2. К ширине полочки - (0, 1 … 0, 2) Пг; 3. К ширине проймы - (0, 7 … 0, 55) Пг; При этом ширина проймы должна быть приблизительно равна 1/3 Оп + (2 … 4) см; • В изделиях с рукавами реглан вершину боковой линии располагают посередине проймы; Пг = 6 + 2 = 8 см; Пт = 2 см; Пб = 3 см; Пшс = 1, 6 см (20 % Пг); Пшп = 0, 8 см (10% Пг); Пдтс = 0, 5 см; Пспр = 2, 5 + 2 = 4, 5 см П шг = 0, 5 см;

Построение чертежа конструкции изделия с рукавами покроя реглан Конструкция изделия с рукавами покроя реглан может быть получена расчетным и графическим способами. 1. Для построения чертежа конструкции изделия покроя реглан используют основу плечевого изделия с втачным рукавом. 2. Величина отведения средней линии спинки - на уровне талии ТТ 1 = 1 см (прямой силуэт); - на уровне горловины: А 0 А 0‘ = 0, 5 см (нормальная фигура);

3. Вершину боковой линии располагают посередине проймы в точке Г 2; 4. Увеличивают длину средней линии спинки: АА‘ = 0, 5 … 0, 7 см (легкое платье); АА‘ = 1 см (верхняя одежда); (в изделиях с прямой плечевой линией); АА‘ = 0, 7 см; 5. Перемещают плечевую линию спинки вверх: А 2 А 2‘ = 0, 5 … 0, 7 см; П 1 П 11 = 1 … 1, 5 см; (легкое платье);

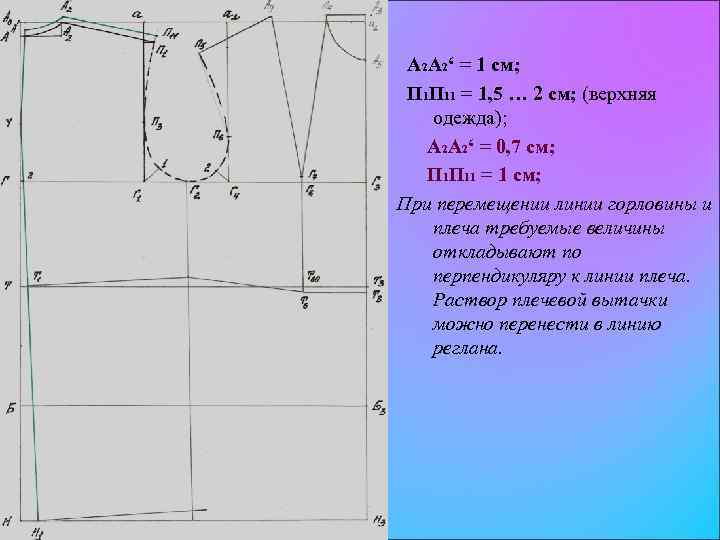

А 2 А 2‘ = 1 см; П 1 П 11 = 1, 5 … 2 см; (верхняя одежда); А 2 А 2‘ = 0, 7 см; П 1 П 11 = 1 см; При перемещении линии горловины и плеча требуемые величины откладывают по перпендикуляру к линии плеча. Раствор плечевой вытачки можно перенести в линию реглана.

Построение линии проймы спинки 6. Определяют высшую точку линии проймы спинки А 21. От точки A'2 вниз по линии горловины откладывают расстояние, определяющее ширину локтевой части рукава вверху A'2 A 21 = 0 … 5, 0 см; A 2'A 21 = 5, 0 см; 7. Из точки A 21 проводят линию, касательную к нижней части проймы, которая пересекает вертикаль а. Г 1 в точке П 31;

Построение линии проймы спинки 8. Для оформления линии проймы спинки определяют точки 3 и 4. Точка 3 находится посередине отрезка A 21 П 31. В точке 3 восстанавливают перпендикуляр к A 21 П 31 3 - 4 = 0 … 2 см; Линию проймы спинки оформляют плавно через точки A 21, 4, П 31, 1, Г 2

Построение линии проймы полочки 9. Определяют положение высшей точки проймы полочки A 41. Для этого от точки A 4 вниз по линии горловины откладывают расстояние в соответствии с эскизом модели – ширину передней части рукава вверху: A 41 = 0 … 7 см; A 41 = 5 см; 10. Нагрудную вытачку переводят в линию горловины: A 41 Г 7 = A'41 Г 7 A 4 A 41 = А 9 A'41 11. Из точки A'41 проводят касательную к нижней части проймы полочки. Эта линия пересекает вертикаль а 2 Г 4 в (. ) П'60

Построение линии проймы полочки 12. Для оформления линии проймы полочки находят вспомогательные точки 5 и 6: A'415 = 0, 5 A'41 П'60 5 – 6 = 0 … 2 см (по модели) Линию проймы полочки оформляют плавно через точки A'41, 6, П'60, 2, Г 2

Контрольные вопросы для повторения и закрепления материала: 1. Что является особенностью покроя реглан? 2. Перечислите разновидности реглана. 3. В чем особенности выбора прибавок при конструировании изделий с рукавами покроя реглан? 4. Величины каких прибавок увеличивают на 1 … 2 см при конструировании рукавов покроя реглан ?

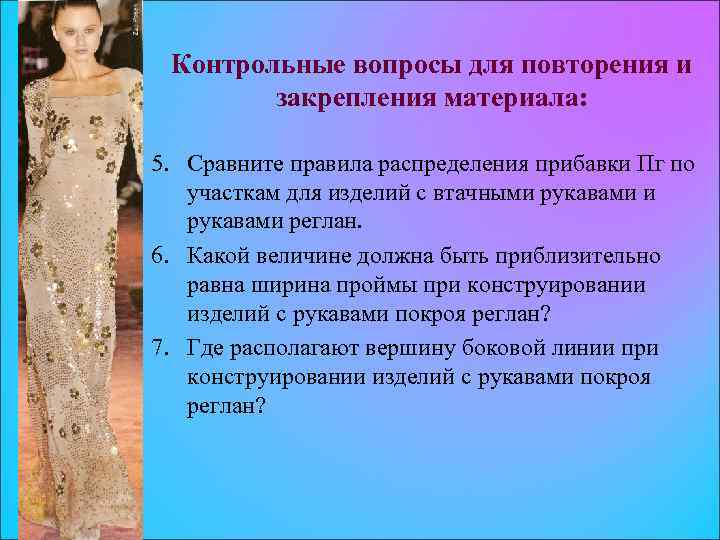

Контрольные вопросы для повторения и закрепления материала: 5. Сравните правила распределения прибавки Пг по участкам для изделий с втачными рукавами реглан. 6. Какой величине должна быть приблизительно равна ширина проймы при конструировании изделий с рукавами покроя реглан? 7. Где располагают вершину боковой линии при конструировании изделий с рукавами покроя реглан?

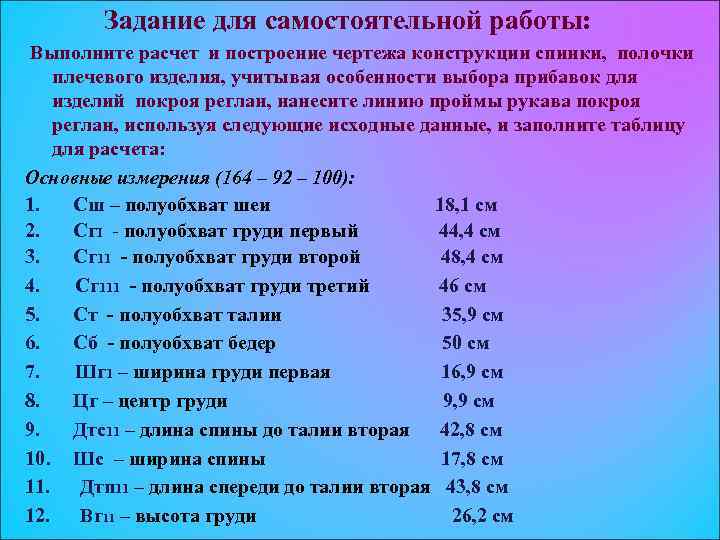

Задание для самостоятельной работы: Выполните расчет и построение чертежа конструкции спинки, полочки плечевого изделия, учитывая особенности выбора прибавок для изделий покроя реглан, нанесите линию проймы рукава покроя реглан, используя следующие исходные данные, и заполните таблицу для расчета: Основные измерения (164 – 92 – 100): 1. Сш – полуобхват шеи 18, 1 см 2. Сг. I - полуобхват груди первый 44, 4 см 3. Сг 11 - полуобхват груди второй 48, 4 см 4. Сг 111 - полуобхват груди третий 46 см 5. Ст - полуобхват талии 35, 9 см 6. Сб - полуобхват бедер 50 см 7. Шг 1 – ширина груди первая 16, 9 см 8. Цг – центр груди 9, 9 см 9. Дтс11 – длина спины до талии вторая 42, 8 см 10. Шс – ширина спины 17, 8 см 11. Дтп 11 – длина спереди до талии вторая 43, 8 см 12. Вг 11 – высота груди 26, 2 см

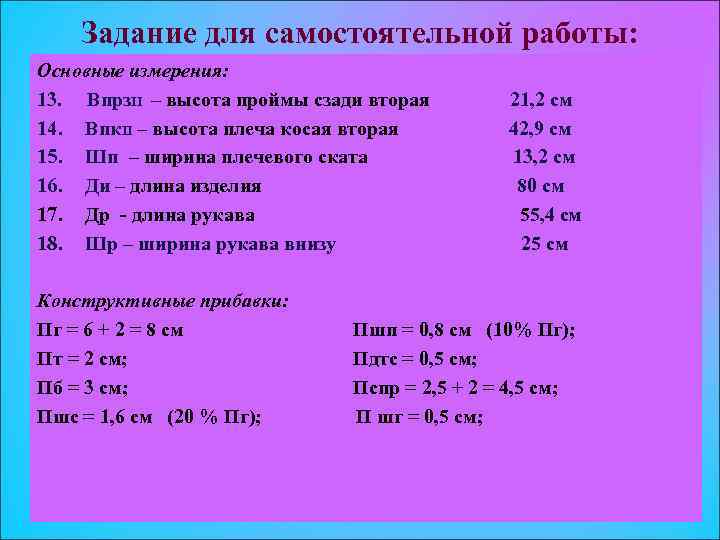

Задание для самостоятельной работы: Основные измерения: 13. Впрз. II – высота проймы сзади вторая 21, 2 см 14. Впк. II – высота плеча косая вторая 42, 9 см 15. Шп – ширина плечевого ската 13, 2 см 16. Ди – длина изделия 80 см 17. Др - длина рукава 55, 4 см 18. Шр – ширина рукава внизу 25 см Конструктивные прибавки: Пг = 6 + 2 = 8 см Пшп = 0, 8 см (10% Пг); Пт = 2 см; Пдтс = 0, 5 см; Пб = 3 см; Пспр = 2, 5 + 2 = 4, 5 см; Пшс = 1, 6 см (20 % Пг); П шг = 0, 5 см;

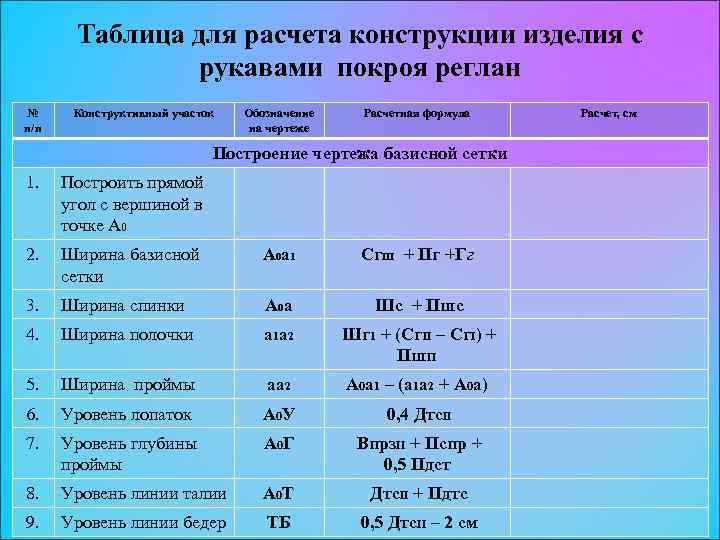

Таблица для расчета конструкции изделия с рукавами покроя реглан № п/п Конструктивный участок Обозначение на чертеже Расчетная формула Построение чертежа базисной сетки 1. Построить прямой угол с вершиной в точке А 0 2. Ширина базисной сетки А 0 а 1 Сг. III + Пг +Гг 3. Ширина спинки А 0 а Шс + Пшс 4. Ширина полочки а 1 а 2 Шг 1 + (Сг. II – Сг. I) + Пшп 5. Ширина проймы аа 2 А 0 а 1 – (а 1 а 2 + А 0 а) 6. Уровень лопаток А 0 У 0, 4 Дтс. II 7. Уровень глубины проймы А 0 Г Впрз. II + Пспр + 0, 5 Пдст 8. Уровень линии талии А 0 Т Дтс. II + Пдтс 9. Уровень линии бедер ТБ 0, 5 Дтс. II – 2 см Расчет, см

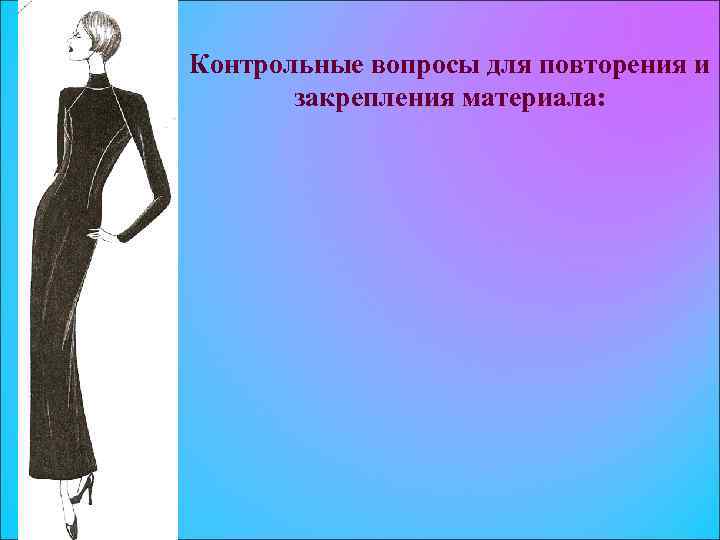

Контрольные вопросы для повторения и закрепления материала:
