Конструирование и расчет дворовой сети водоотведения Конструирование и расчет дворовой сети водоотведения

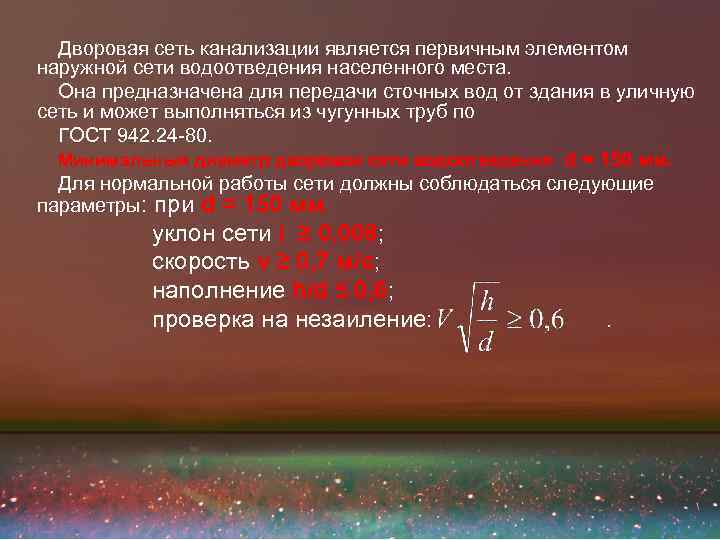

Дворовая сеть канализации является первичным элементом наружной сети водоотведения населенного места. Она предназначена для Дворовая сеть канализации является первичным элементом наружной сети водоотведения населенного места. Она предназначена для передачи сточных вод от здания в уличную сеть и может выполняться из чугунных труб по ГОСТ 942. 24 -80. Минимальный диаметр дворовой сети водоотведения d = 150 мм. Для нормальной работы сети должны соблюдаться следующие параметры: при d = 150 мм уклон сети i ≥ 0, 008; скорость v ≥ 0, 7 м/с; наполнение h/d ≤ 0, 6; проверка на незаиление: .

План застройки микрорайона (приведите возможные варианты формирования дворовых сетей водоотведения) План застройки микрорайона (приведите возможные варианты формирования дворовых сетей водоотведения)

Пример конструирования и расчет дворовой сети канализации Данные для конструирования и расчета 1. отметка Пример конструирования и расчет дворовой сети канализации Данные для конструирования и расчета 1. отметка поверхности земли у здания 47, 0 м; 2. отметка лотка в колодце уличной сети канализации (ГКК) 44, 800 м; 3. расчетный расход сточных вод на выпуске qs =1, 87 + 1, 6 = 3, 47 л/с. Трассировка дворовой сети канализации зависит от взаимного расположения здания и колодца (ГКК) на городской канализационной сети (ГКС).

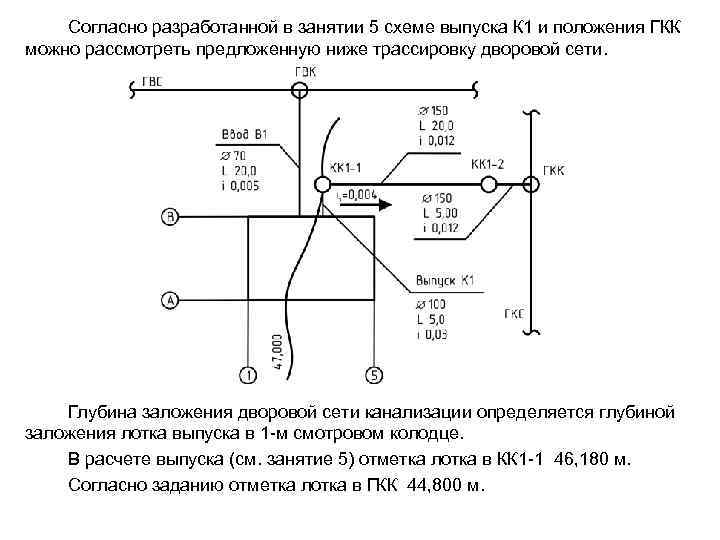

Согласно разработанной в занятии 5 схеме выпуска К 1 и положения ГКК можно рассмотреть Согласно разработанной в занятии 5 схеме выпуска К 1 и положения ГКК можно рассмотреть предложенную ниже трассировку дворовой сети. Глубина заложения дворовой сети канализации определяется глубиной заложения лотка выпуска в 1 -м смотровом колодце. В расчете выпуска (см. занятие 5) отметка лотка в КК 1 -1 46, 180 м. Согласно заданию отметка лотка в ГКК 44, 800 м.

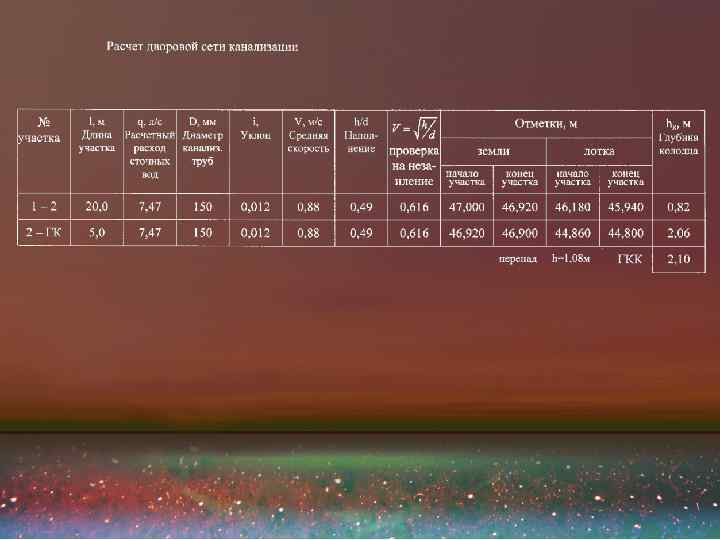

Расчет дворовой сети канализации Дворовая сеть рассчитывается на пропуск максимальных секундных расходов. Расчетный расход Расчет дворовой сети канализации Дворовая сеть рассчитывается на пропуск максимальных секундных расходов. Расчетный расход сточных вод определяется по формуле: qs=qtot + qs 0 + qc , где qc – расход от соседнего здания, примем qc = 4 л/с. qs = 1, 87 + 1, 6 + 4 = 7, 47 л/с. Для гидравлического расчета используются таблицы Лукиных. При расчетном расходе сточных вод qs = 7, 47 л/с и уклоне дворовой сети i = 0, 012 из таблиц Лукиных выписываются значения V = 0, 88 м/с; h/d = 0, 49. Проверка на незаиление сети: Проверка выполнена, принимается уклон i = 0, 012. Расчет дворовой сети канализации удобно вести в табличной форме.

По результатам расчета строится продольный профиль дворовой сети водоотведения. По результатам расчета строится продольный профиль дворовой сети водоотведения.

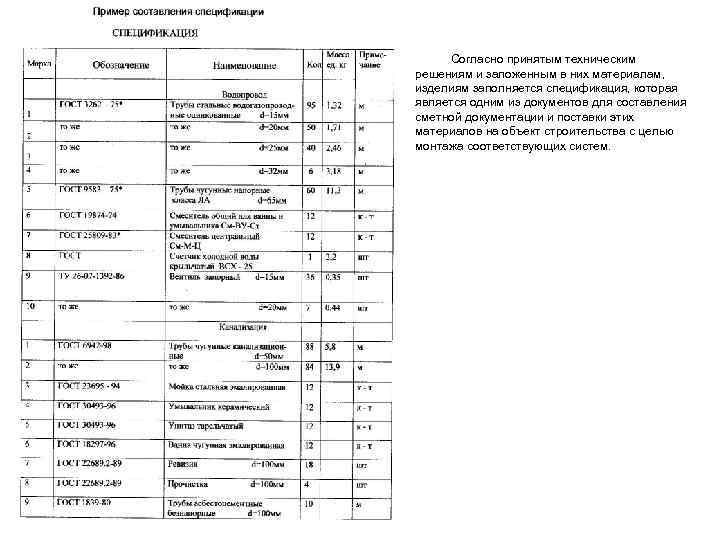

Согласно принятым техническим решениям и заложенным в них материалам, изделиям заполняется спецификация, которая является Согласно принятым техническим решениям и заложенным в них материалам, изделиям заполняется спецификация, которая является одним из документов для составления сметной документации и поставки этих материалов на объект строительства с целью монтажа соответствующих систем.
