Конструирование фартука и косынки 5 класс Задачи

Конструирование фартука и косынки 5 класс

Задачи урока: • Ассортимент фартуков; • Ознакомить с названиями деталей фартука; • Ознакомить с понятиями «чертеж» , «масштаб» , ознакомить с чертежными инструментами; • Научить правильно производить конструкторские расчеты; • Сформировать умения пользоваться масштабной линейкой; • Научить строить чертеж фартука, пояса, бретелей и косынки; • Закрепить знания. Практическая работа.

Ассортимент фартуков с нагрудником

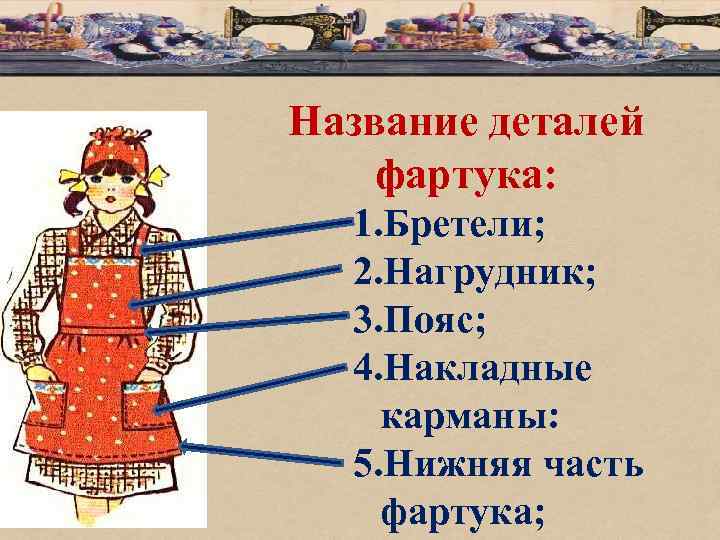

Название деталей фартука: 1. Бретели; 2. Нагрудник; 3. Пояс; 4. Накладные карманы: 5. Нижняя часть фартука;

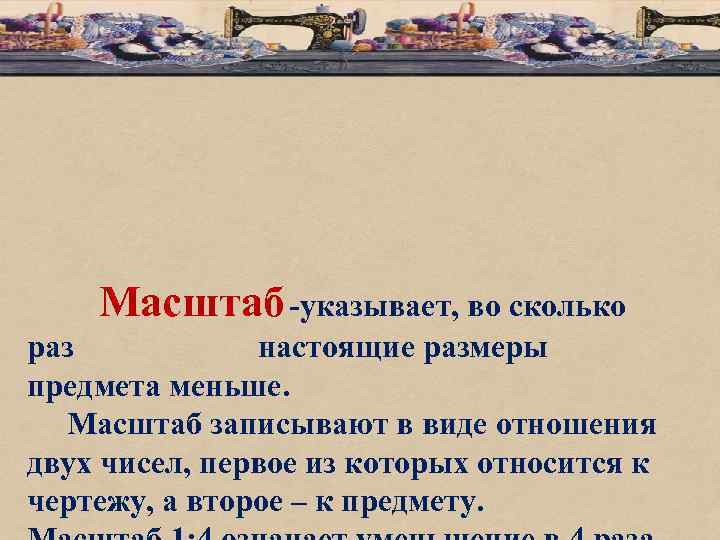

Масштаб -указывает, во сколько раз настоящие размеры предмета меньше. Масштаб записывают в виде отношения двух чисел, первое из которых относится к чертежу, а второе – к предмету.

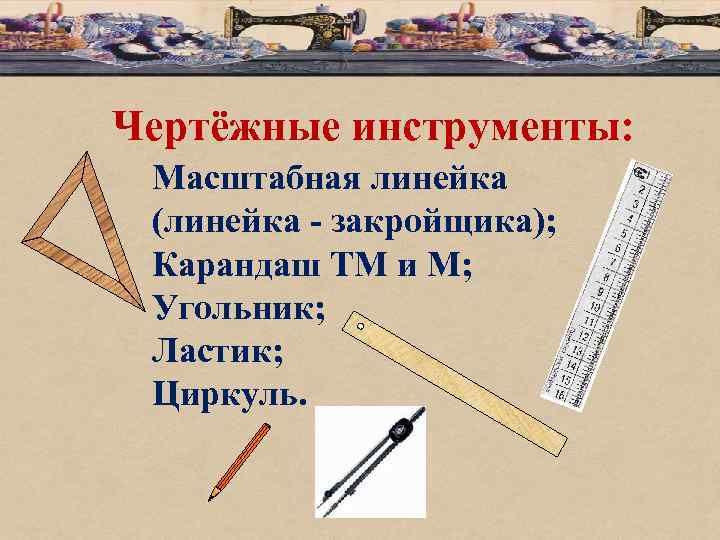

Чертёжные инструменты: Масштабная линейка (линейка - закройщика); Карандаш ТМ и М; Угольник; Ластик; Циркуль.

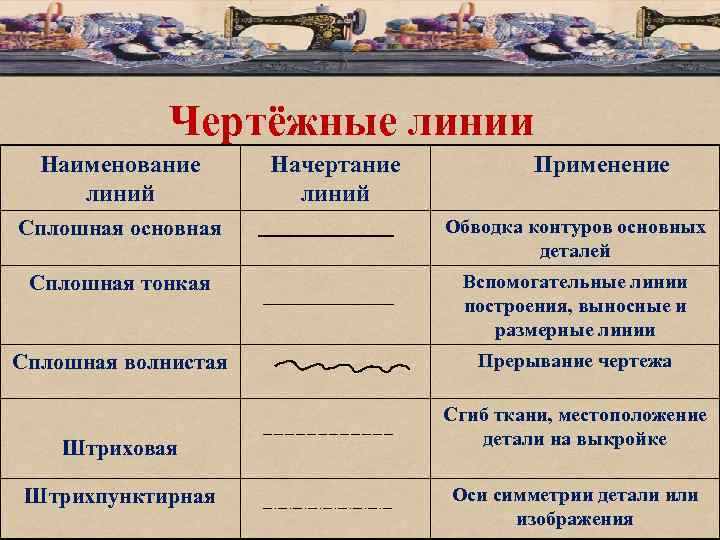

Чертёжные линии Наименование линий Начертание линий Применение Сплошная основная Обводка контуров основных деталей Сплошная тонкая Вспомогательные линии построения, выносные и размерные линии Сплошная волнистая Прерывание чертежа Штриховая Штрихпунктирная Сгиб ткани, местоположение детали на выкройке Оси симметрии детали изображения

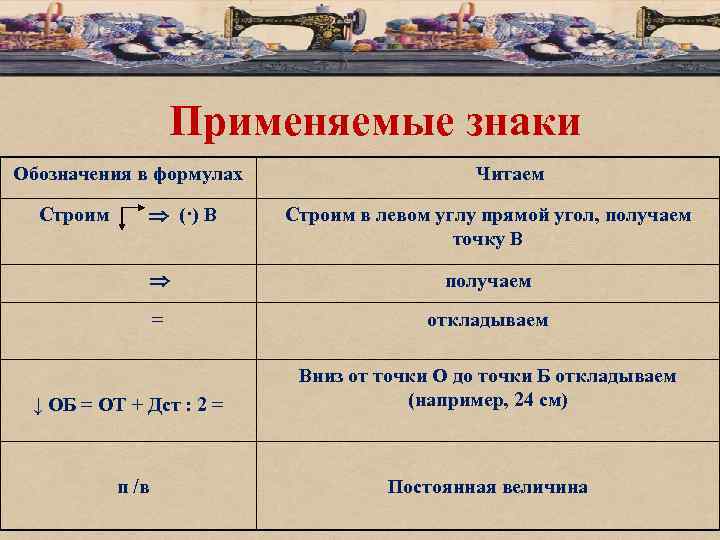

Применяемые знаки Обозначения в формулах Строим (·) В Читаем Строим в левом углу прямой угол, получаем точку В получаем = откладываем ↓ ОБ = ОТ + Дст : 2 = Вниз от точки О до точки Б откладываем (например, 24 см) п /в Постоянная величина

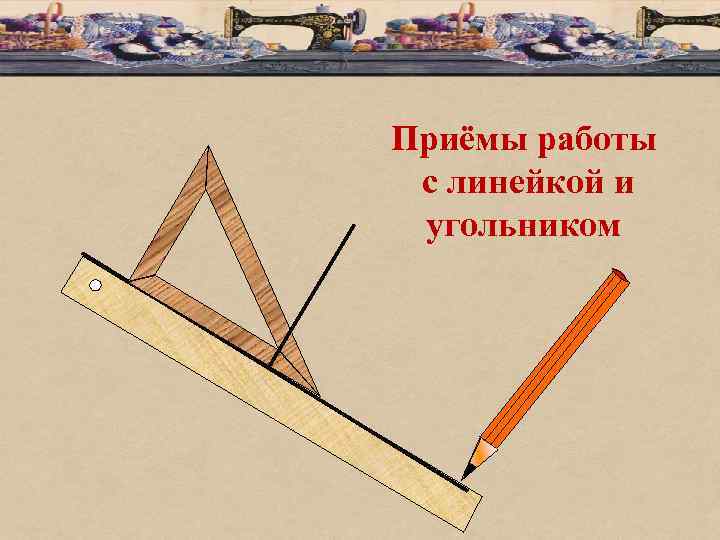

Приёмы работы с линейкой и угольником

Построение чертежа фартука и косынки на типовую фигуру в масштабе 1: 4

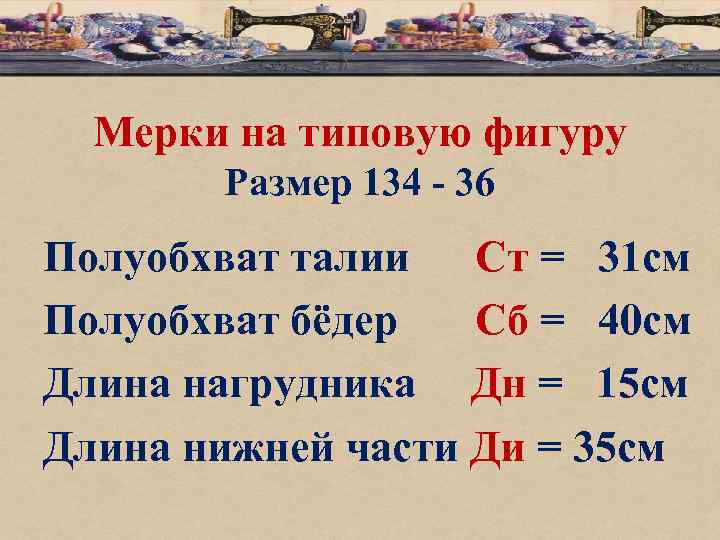

Мерки на типовую фигуру Размер 134 - 36 Полуобхват талии Ст = 31 см Полуобхват бёдер Сб = 40 см Длина нагрудника Дн = 15 см Длина нижней части Ди = 35 см

Построение базисной сетки Базисная сетка - совокупность вертикальных и горизонтальных линий, определяющих длину и ширину участков чертежа и всего изделия в целом.

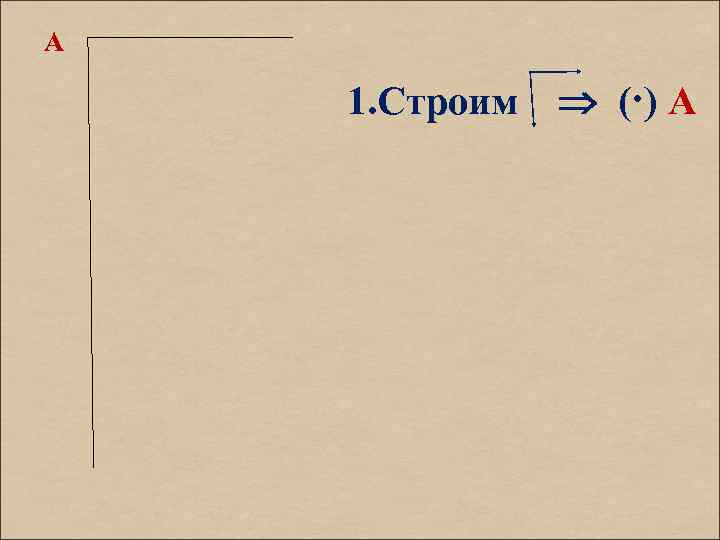

А 1. Строим (·) А

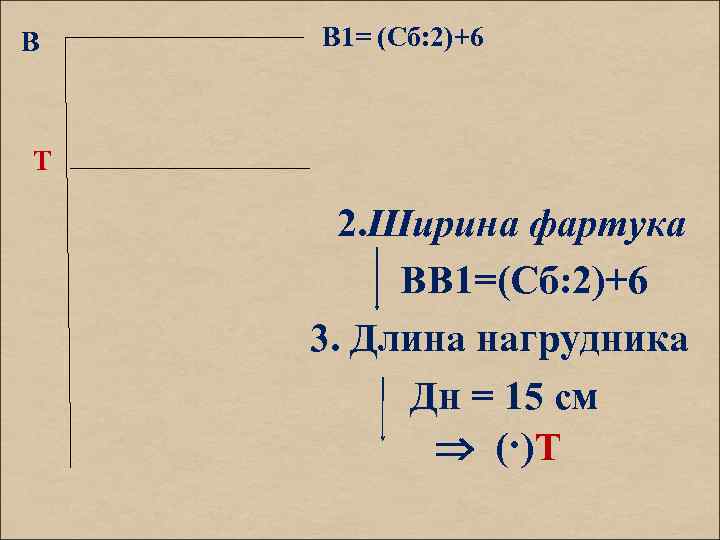

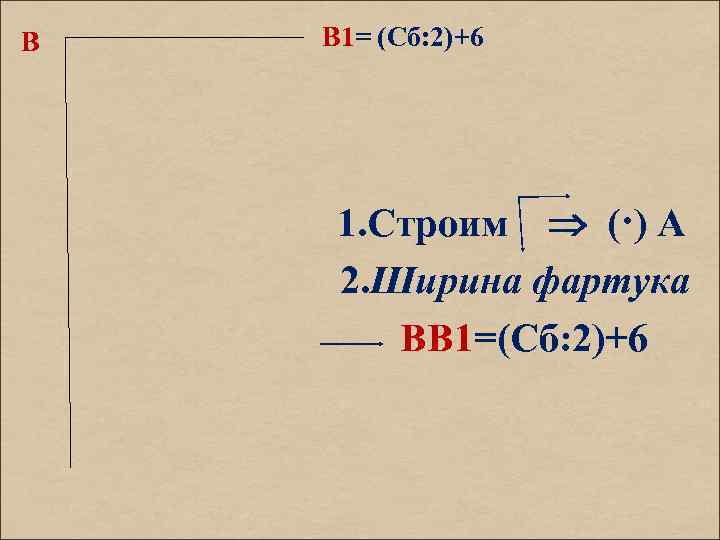

В В 1= (Сб: 2)+6 1. Строим (·) А 2. Ширина фартука ВВ 1=(Сб: 2)+6

В В 1= (Сб: 2)+6 Т 2. Ширина фартука ВВ 1=(Сб: 2)+6 3. Длина нагрудника Дн = 15 см (·)Т

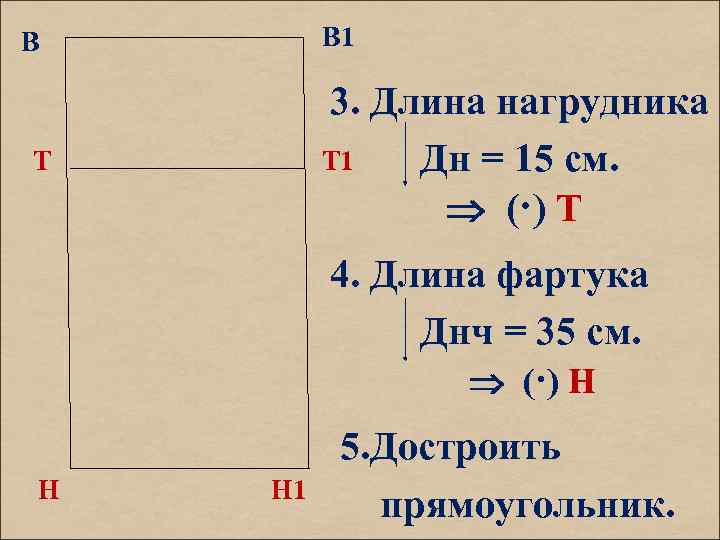

В 1 В 3. Длина нагрудника Т 1 Дн = 15 см. (·) Т Т 4. Длина фартука Днч = 35 см. (·) Н Н Н 1 5. Достроить прямоугольник.

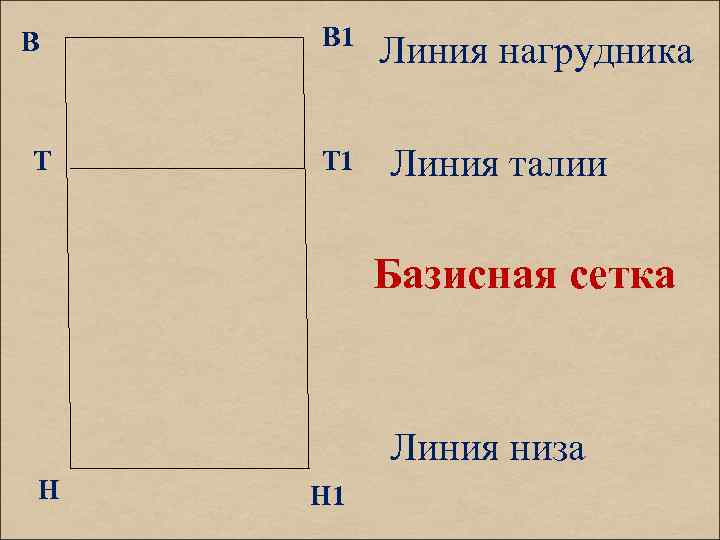

В Т В 1 Т 1 Линия нагрудника Линия талии Базисная сетка Линия низа Н Н 1

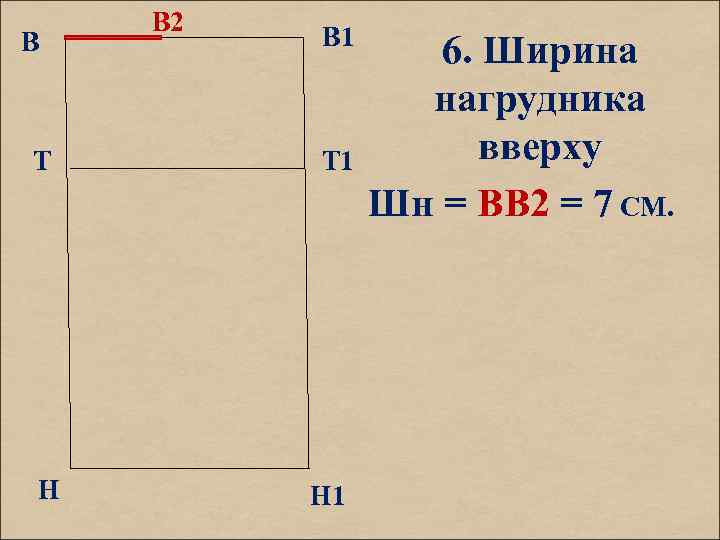

В Т Н В 2 В 1 Т 1 Н 1 6. Ширина нагрудника вверху Шн = ВВ 2 = 7 СМ.

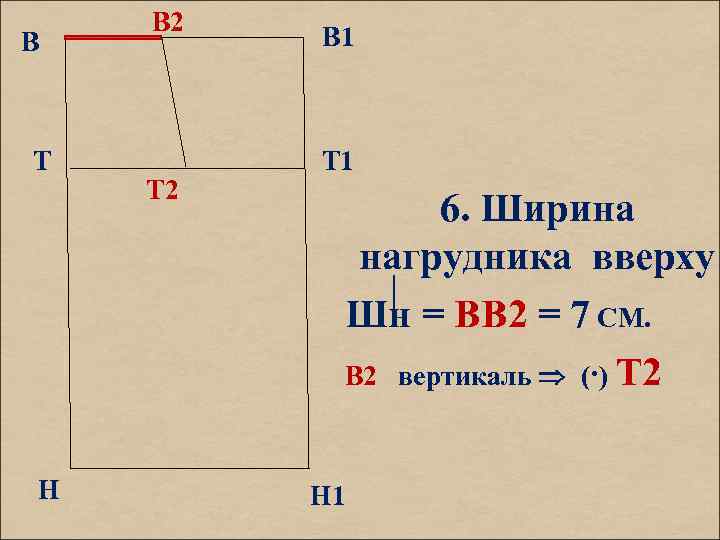

В Т Н В 2 Т 2 В 1 Т 1 6. Ширина нагрудника вверху Шн = ВВ 2 = 7 СМ. В 2 вертикаль (·) Т 2 Н 1

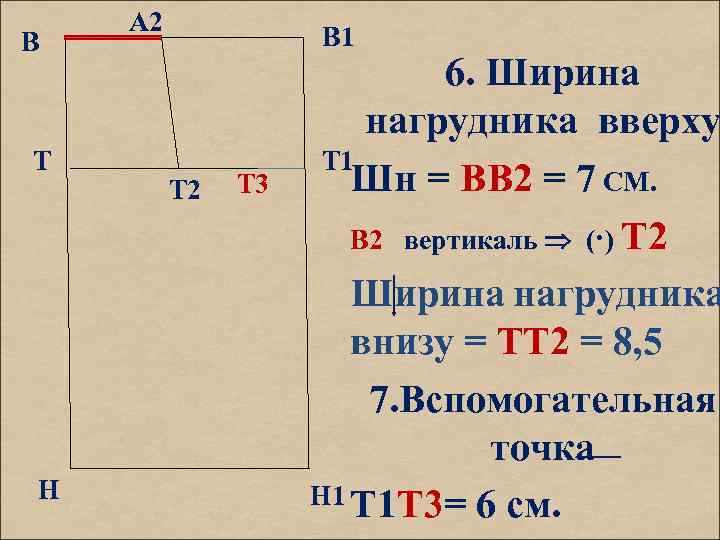

В Т Н А 2 В 1 Т 2 Т 3 6. Ширина нагрудника вверху Т 1 Шн = ВВ 2 = 7 СМ. В 2 вертикаль (·) Т 2 Ширина нагрудника внизу = ТТ 2 = 8, 5 7. Вспомогательная точка Н 1 Т 1 Т 3= 6 см.

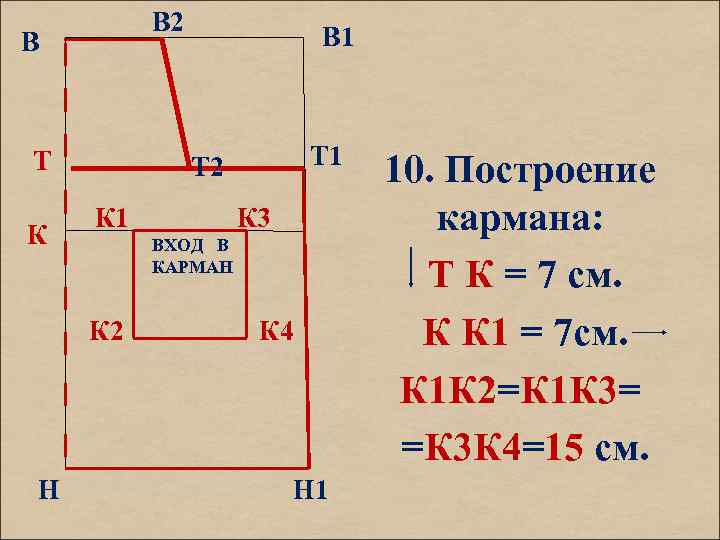

В 2 В Т К Т 1 Т 2 К 1 К 3 ВХОД В КАРМАН К 2 Н В 1 К 4 Н 1 10. Построение кармана: Т К = 7 см. К К 1 = 7 см. К 1 К 2=К 1 К 3= =К 3 К 4=15 см.

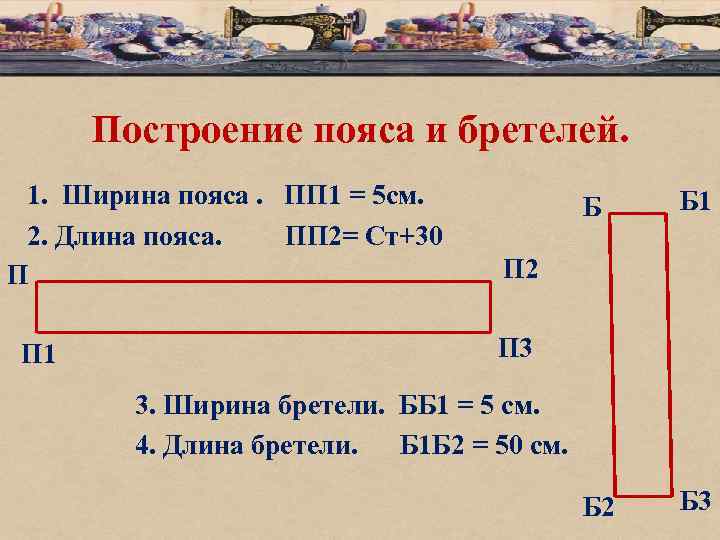

Построение пояса и бретелей. 1. Ширина пояса. ПП 1 = 5 см. 2. Длина пояса. ПП 2= Ст+30 П П 1 Б Б 1 Б 2 Б 3 П 2 П 3 3. Ширина бретели. ББ 1 = 5 см. 4. Длина бретели. Б 1 Б 2 = 50 см.

Практическая работа «ПОСТРОЕНИЕ ФАРТУКА В М 1: 1»
