Конструировани е фартука. Конструирование – это разработка чертежей деталей изделия.
Тема урока: «Построение чертежа основы фартука в М 1 : 4, расчёт конструкции по формулам» . Цели: 1. Познакомить с построением и оформлением чертежей швейных изделий (буквенные обозначения точек, отрезков) 2. Ознакомить с приёмами расчета конструкции, правилами и последовательностью выполнения чертежа фартука 3. Закрепить умения выполнять простейшие прямоугольные развертки выкроек швейных изделий. 4. Воспитывать культуру труда, аккуратность в выполнении работ, самостоятельность при выполнении расчётов и построения чертежа.
Повторение ранее изученного материала 1. Какие линии называются горизонтальными, вертикальными? 2. Как построить прямой угол? 3. Как отложить на прямой линии отрезки разной величины? 4. Вспомните, для чего вы проводили вертикальную линию, когда рисовали вазу, стакан, кувшин? Большинство предметов имеет симметричную форму. Фигура человека также симметрична (если мысленно разделить её вдоль пополам, то правая половина будет равна левой), поэтому выкройку строят на половину фигуры.

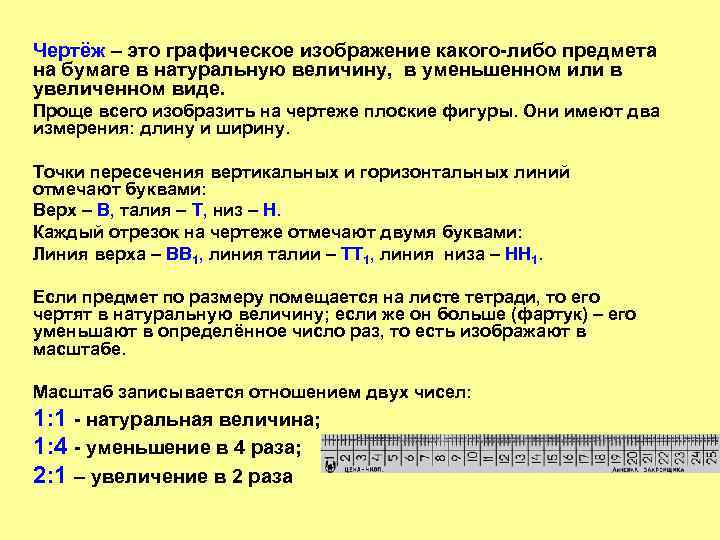

Чертёж – это графическое изображение какого-либо предмета на бумаге в натуральную величину, в уменьшенном или в увеличенном виде. Проще всего изобразить на чертеже плоские фигуры. Они имеют два измерения: длину и ширину. Точки пересечения вертикальных и горизонтальных линий отмечают буквами: Верх – В, талия – Т, низ – Н. Каждый отрезок на чертеже отмечают двумя буквами: Линия верха – ВВ 1, линия талии – ТТ 1, линия низа – НН 1. Если предмет по размеру помещается на листе тетради, то его чертят в натуральную величину; если же он больше (фартук) – его уменьшают в определённое число раз, то есть изображают в масштабе. Масштаб записывается отношением двух чисел: 1: 1 - натуральная величина; 1: 4 - уменьшение в 4 раза; 2: 1 – увеличение в 2 раза
Для выполнения чертежа фартука нам понадобятся мерки, масштабная линейка 1: 4, чертежные принадлежности. Мерки которые снимаются полностью, а записываются в половинном размере. Условное обозначение мерок Полное наименование мерок Правила снятия мерок Ст Полуобхват талии Сб Полуобхват бёдер Горизонтально по самому узкому месту в области талии Сантиметровую ленту проводим параллельно шнурку на талии, по наиболее выступающим

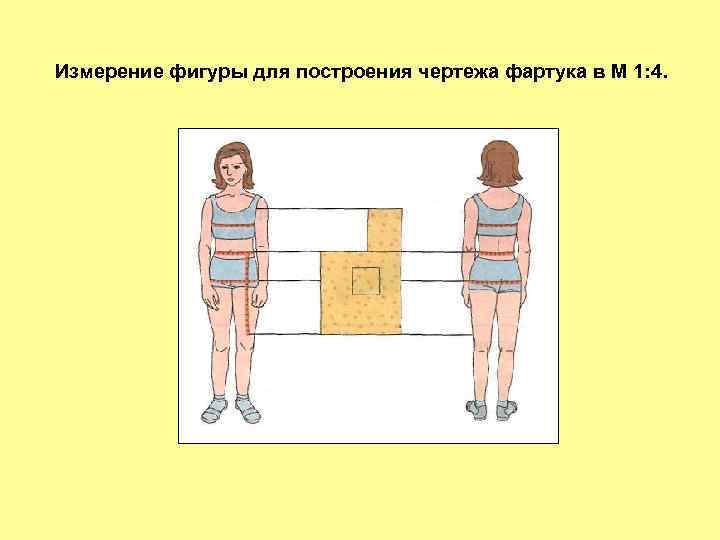

Измерение фигуры для построения чертежа фартука в М 1: 4.
Мерки которые как снимаются так и записываются. Условное обозначен ие мерок Полное наименование мерок Правила снятия мерок Ди Длина изделия От линии талии вниз до желаемой длины Дн Длина нагрудника По линии середины переда от линии талии вверх до желаемой длины грудки
Спецодежда для кулинарных работ состоит из фартука и косынки. Фартук имеет несколько деталей: нагрудник, пояс, бретели, нижнюю часть, карманы. Фартук из хлопчатобумажной ткани прямой формы с мягкими складками от верхнего среза нижней части фартука. Основная деталь с нагрудником и накладными карманами. Нагрудник соединяется с нижней частью фартука при помощи пояса с завязывающимися концами. Нагрудник выполнен с бретелями. Низ и края фартука обработаны швом вподгибку с закрытыми срезами.

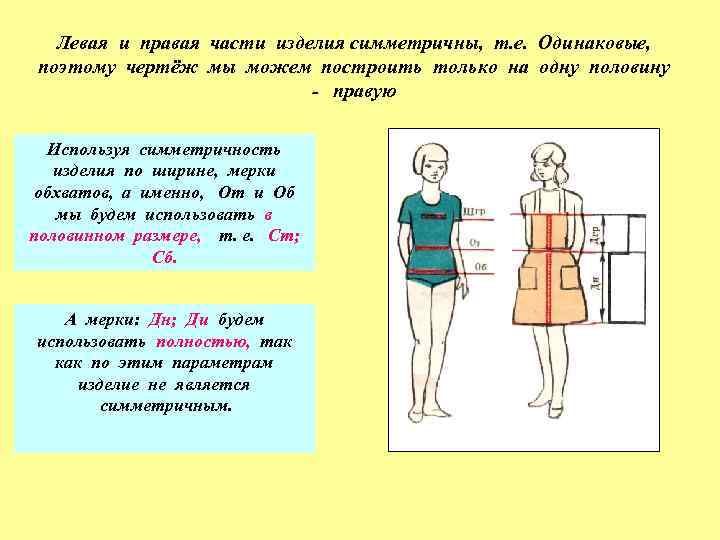

Левая и правая части изделия симметричны, т. е. Одинаковые, поэтому чертёж мы можем построить только на одну половину - правую Используя симметричность изделия по ширине, мерки обхватов, а именно, От и Об мы будем использовать в половинном размере, т. е. Ст; Сб. А мерки: Дн; Ди будем использовать полностью, так как по этим параметрам изделие не является симметричным.

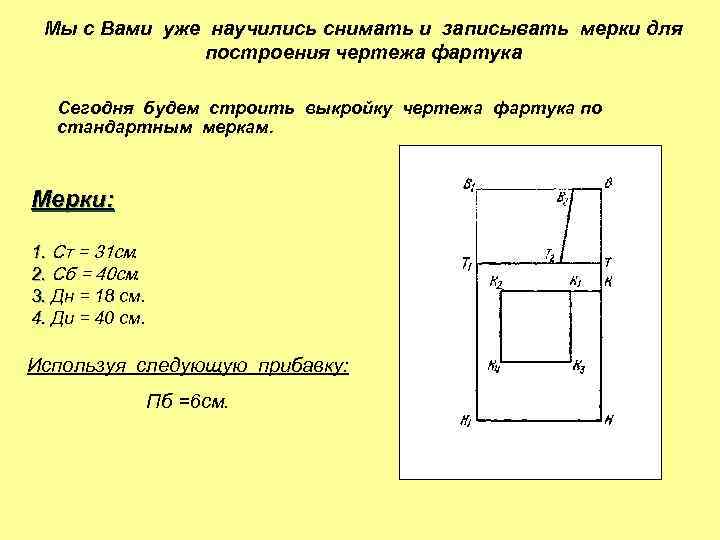

Мы с Вами уже научились снимать и записывать мерки для построения чертежа фартука Сегодня будем строить выкройку чертежа фартука по стандартным меркам. Мерки: 1. Ст = 31 см. 2. Сб = 40 см. 3. Дн = 18 см. 4. Ди = 40 см. Используя следующую прибавку: Пб =6 см.
Построение чертежа фартука Строим прямой угол в точке В 1. Отступаем сверху от края листа 3 см. В 1 Линия верха 2. Отступаем от края листа справа 2 см. Ставим точку В Построение сетки 3 см. Т 1 Линия талии 2 см В Т ВН – длина фартука = ДН + ДИ = 18 + 40 = 58 см. ВТ – длина нагрудника = ДН =18 см. ВВ 1 – ширина фартука = Сб : 2 + 6 = 40 : 2 + 6 = 26 см. Достраиваем прямоугольник, проводим горизонтальную линию талии Н 1 Линия низа Н

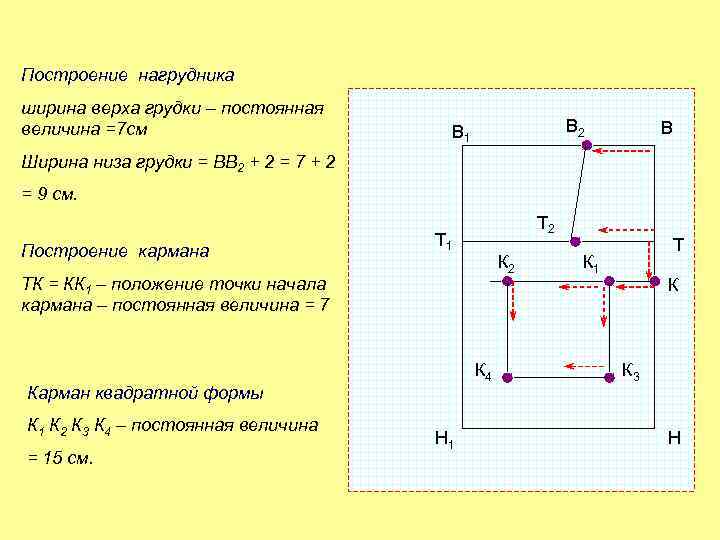

Построение нагрудника ширина верха грудки – постоянная величина =7 см В 2 В 1 В Ширина низа грудки = ВВ 2 + 2 = 7 + 2 = 9 см. Построение кармана Т 2 Т 1 К 2 ТК = КК 1 – положение точки начала кармана – постоянная величина = 7 К 4 Карман квадратной формы К 1 К 2 К 3 К 4 – постоянная величина = 15 см. Н 1 Т К 1 К К 3 Н

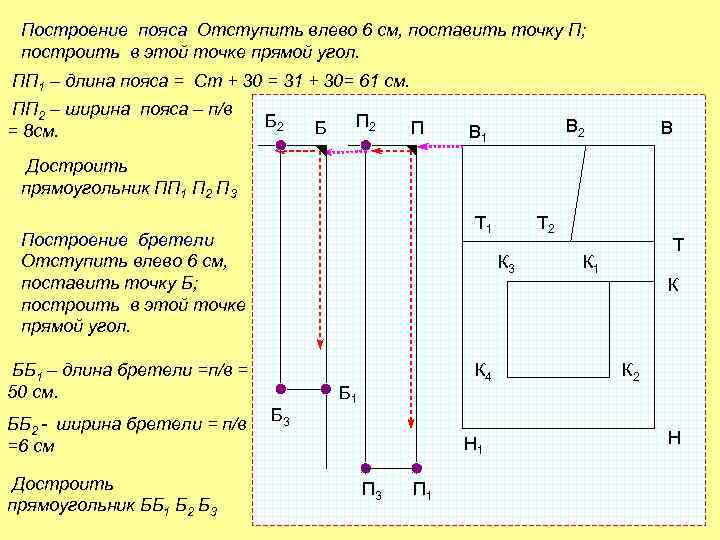

Построение пояса Отступить влево 6 см, поставить точку П; построить в этой точке прямой угол. ПП 1 – длина пояса = Ст + 30 = 31 + 30= 61 см. ПП 2 – ширина пояса – п/в = 8 см. Б 2 Б П 2 П В 2 В 1 В Достроить прямоугольник ПП 1 П 2 П 3 Т 1 Построение бретели Отступить влево 6 см, поставить точку Б; построить в этой точке прямой угол. К 3 ББ 1 – длина бретели =п/в = 50 см. ББ 2 - ширина бретели = п/в =6 см Достроить прямоугольник ББ 1 Б 2 Б 3 Т 2 Б 3 К 4 Б 1 Н 1 П 3 П 1 Т К 1 К К 2 Н

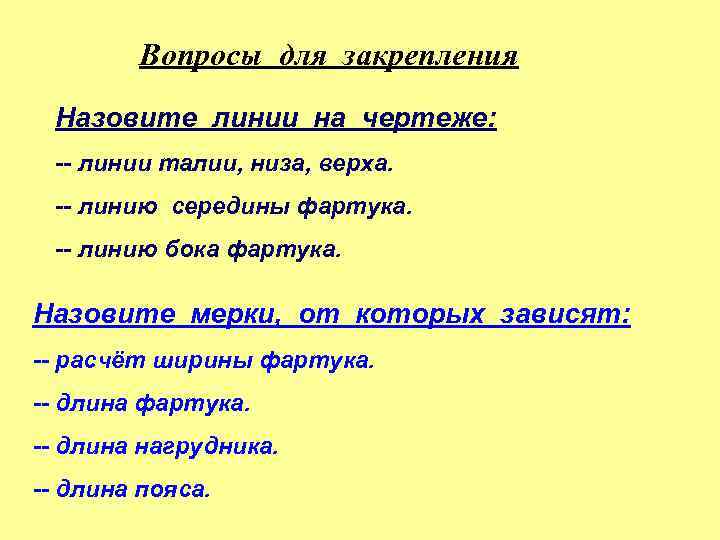

Вопросы для закрепления Назовите линии на чертеже: -- линии талии, низа, верха. -- линию середины фартука. -- линию бока фартука. Назовите мерки, от которых зависят: -- расчёт ширины фартука. -- длина нагрудника. -- длина пояса.
