Консорциум по строительству бл 3 1 Нижневартовской ГРЭС

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» в составе участников: 1. ООО «Стройтрансгаз-М» , г. Москва 2. ОАО «Днепр. ВНИПИэнергопром» , г. Днепропетровск 3. Группа компаний «РЭМКО» , г. Подольск 4. Группа компаний «РЕНОВА» , ОАО «УТЗ» г. Екатеринбург

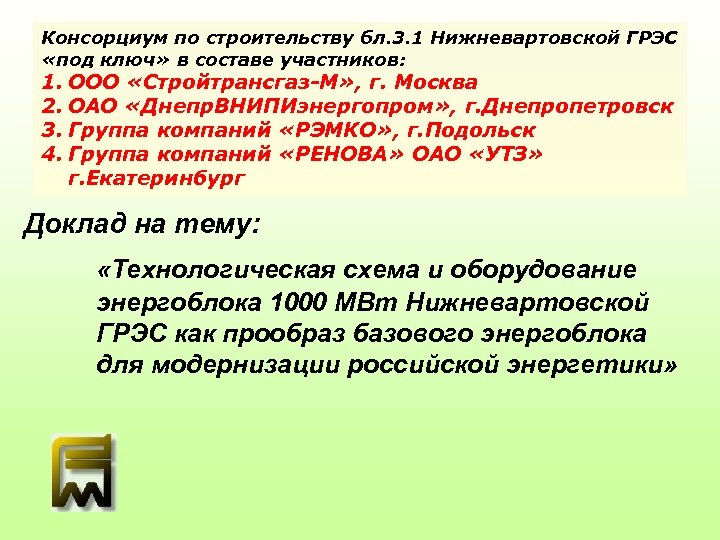

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» в составе участников: 1. ООО «Стройтрансгаз-М» , г. Москва 2. ОАО «Днепр. ВНИПИэнергопром» , г. Днепропетровск 3. Группа компаний «РЭМКО» , г. Подольск 4. Группа компаний «РЕНОВА» ОАО «УТЗ» г. Екатеринбург Доклад на тему: «Технологическая схема и оборудование энергоблока 1000 МВт Нижневартовской ГРЭС как прообраз базового энергоблока для модернизации российской энергетики»

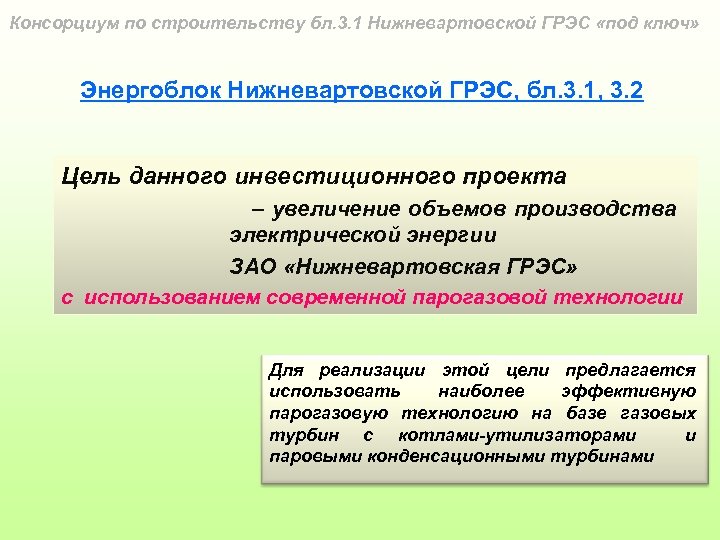

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Цель данного инвестиционного проекта – увеличение объемов производства электрической энергии ЗАО «Нижневартовская ГРЭС» с использованием современной парогазовой технологии Для реализации этой цели предлагается использовать наиболее эффективную парогазовую технологию на базе газовых турбин с котлами-утилизаторами и паровыми конденсационными турбинами

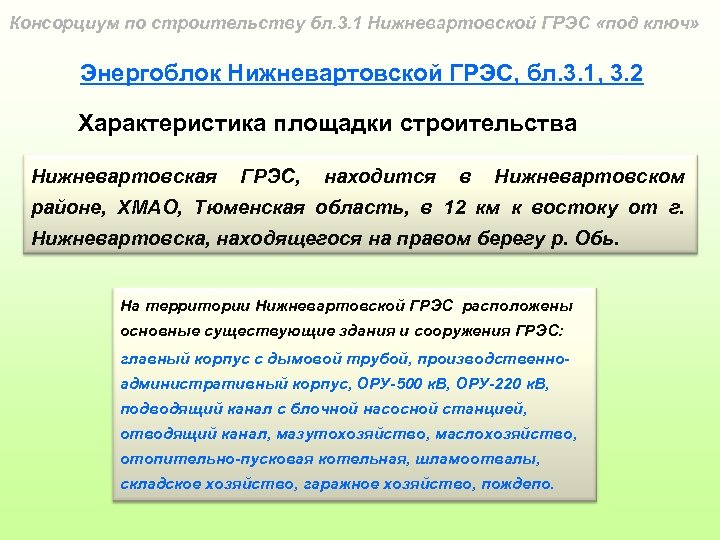

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Характеристика площадки строительства Нижневартовская ГРЭС, находится в Нижневартовском районе, ХМАО, Тюменская область, в 12 км к востоку от г. Нижневартовска, находящегося на правом берегу р. Обь. На территории Нижневартовской ГРЭС расположены основные существующие здания и сооружения ГРЭС: главный корпус с дымовой трубой, производственноадминистративный корпус, ОРУ-500 к. В, ОРУ-220 к. В, подводящий канал с блочной насосной станцией, отводящий канал, мазутохозяйство, маслохозяйство, отопительно-пусковая котельная, шламоотвалы, складское хозяйство, гаражное хозяйство, пождепо.

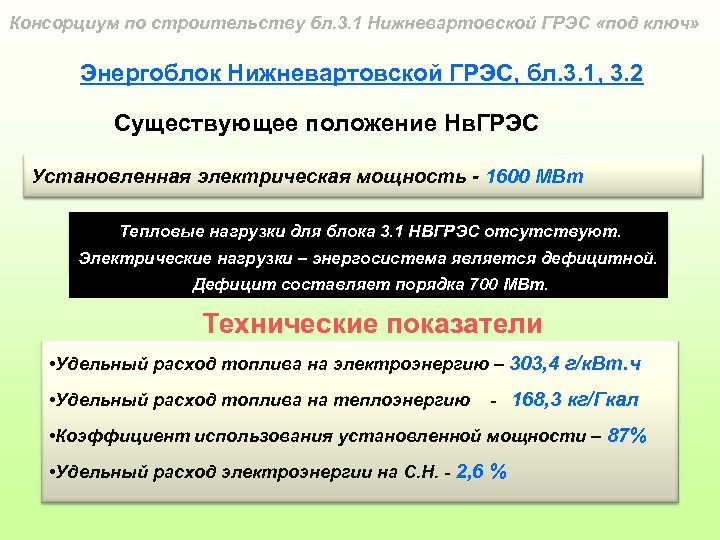

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Существующее положение Нв. ГРЭС Установленная электрическая мощность - 1600 МВт Тепловые нагрузки для блока 3. 1 НВГРЭС отсутствуют. Электрические нагрузки – энергосистема является дефицитной. Дефицит составляет порядка 700 МВт. Технические показатели • Удельный расход топлива на электроэнергию – 303, 4 г/к. Вт. ч • Удельный расход топлива на теплоэнергию - 168, 3 кг/Гкал • Коэффициент использования установленной мощности – 87% • Удельный расход электроэнергии на С. Н. - 2, 6 %

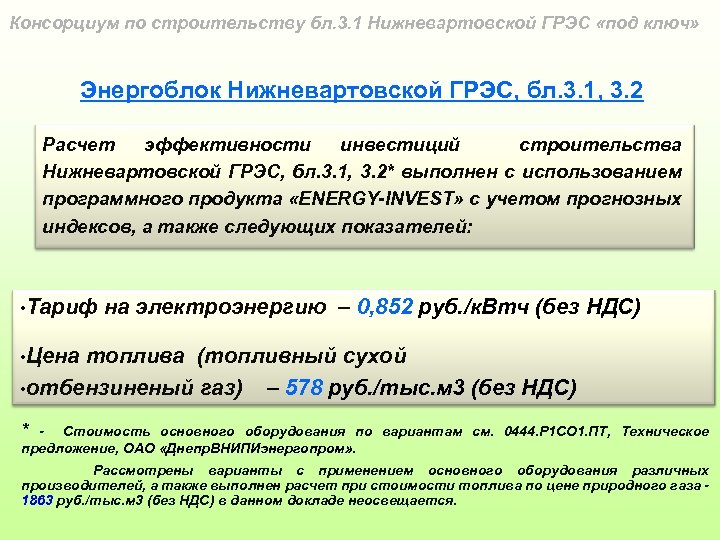

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Расчет эффективности инвестиций строительства Нижневартовской ГРЭС, бл. 3. 1, 3. 2* выполнен с использованием программного продукта «ENERGY-INVEST» с учетом прогнозных индексов, а также следующих показателей: • Тариф на электроэнергию – 0, 852 руб. /к. Втч (без НДС) • Цена топлива (топливный сухой • отбензиненый газ) – 578 руб. /тыс. м 3 (без НДС) * - Стоимость основного оборудования по вариантам см. 0444. Р 1 СО 1. ПТ, Техническое предложение, ОАО «Днепр. ВНИПИэнергопром» . Рассмотрены варианты с применением основного оборудования различных производителей, а также выполнен расчет при стоимости топлива по цене природного газа - 1863 руб. /тыс. м 3 (без НДС) в данном докладе неосвещается.

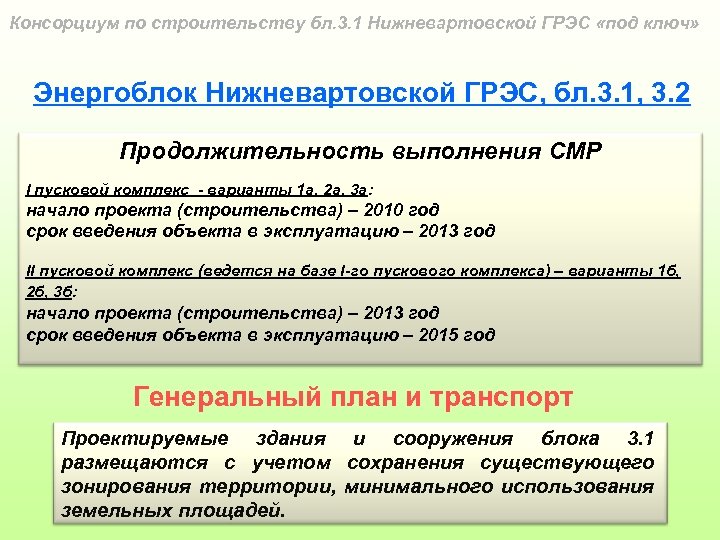

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Продолжительность выполнения СМР I пусковой комплекс - варианты 1 а, 2 а, 3 а: начало проекта (строительства) – 2010 год срок введения объекта в эксплуатацию – 2013 год II пусковой комплекс (ведется на базе I-го пускового комплекса) – варианты 1 б, 2 б, 3 б: начало проекта (строительства) – 2013 год срок введения объекта в эксплуатацию – 2015 год Генеральный план и транспорт Проектируемые здания и сооружения блока 3. 1 размещаются с учетом сохранения существующего зонирования территории, минимального использования земельных площадей.

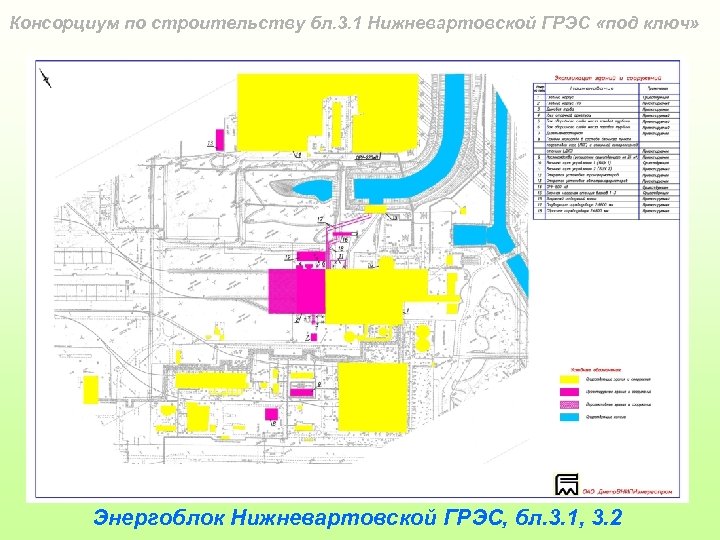

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2

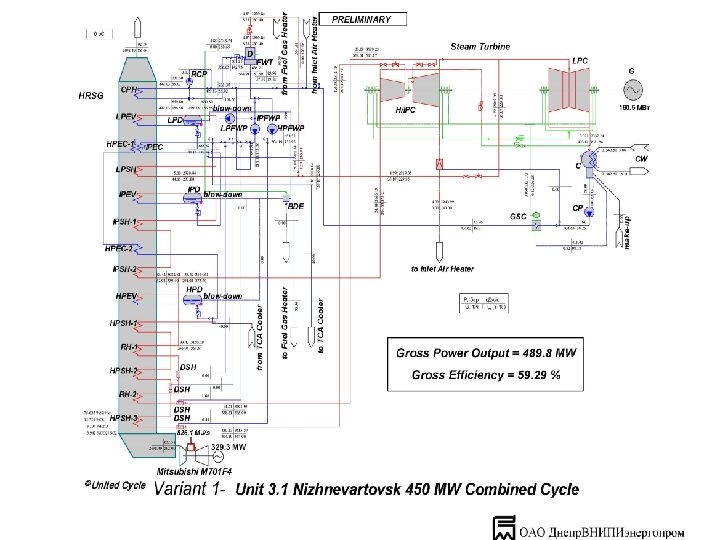

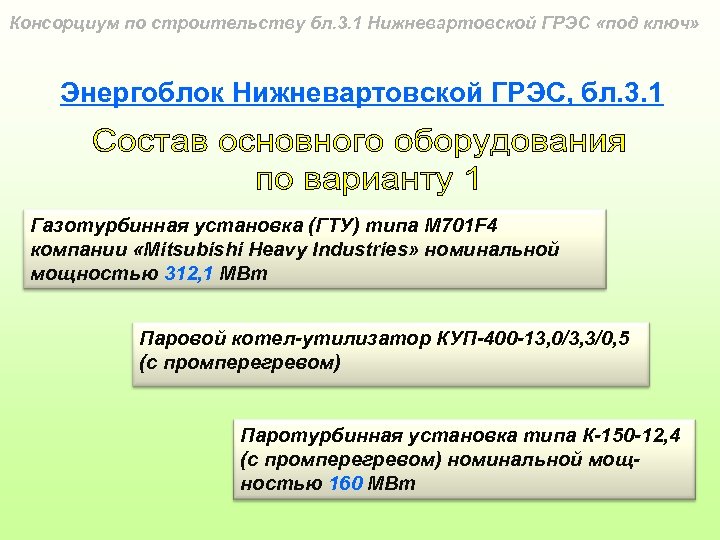

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Газотурбинная установка (ГТУ) типа M 701 F 4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312, 1 МВт Паровой котел-утилизатор КУП-400 -13, 0/3, 3/0, 5 (с промперегревом) Паротурбинная установка типа К-150 -12, 4 (с промперегревом) номинальной мощностью 160 МВт

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 1 Технические показатели Проектная установленная электрическая мощность – 462, 1 МВт Общий КПД цикла – 59, 29% • Годовая выработка электроэнергии – 3820, 8 млн. к. Вт·ч • Годовой расход электроэнергии на собственные нужды – 102, 7 млн. к. Вт·ч • Удельный расход условного топлива на отпуск электроэнергии – 218, 1 г у. т. /к. Вт·ч

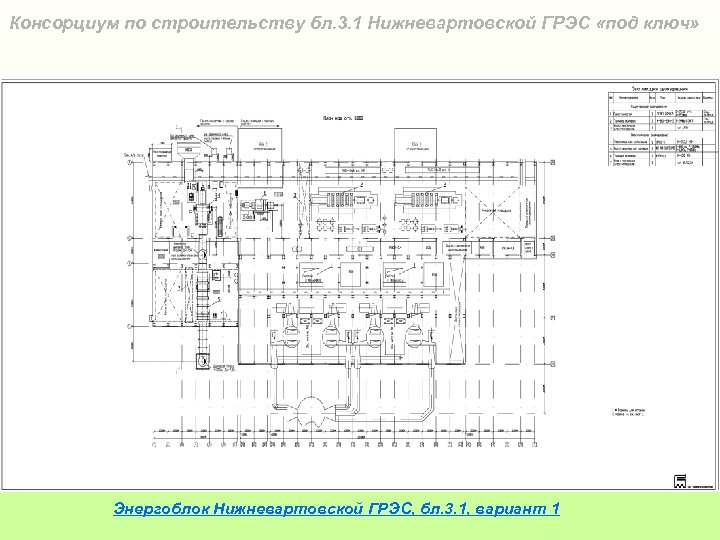

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант 1

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 1 Инвестиционные показатели Объем инвестиций – 16 900 млн. руб. , с НДС Удельные капитальные вложения – 1250 долл. /к. Вт • Дисконтированный чистый поток (NPV) - 4 827, 4 млн. руб. • EBITDA margin – 47, 4% • Внутренняя норма доходности (IRR) 13, 6% > 10 % • Индекс доходности (PI) – 1, 31 • Срок окупаемости 11, 5 лет

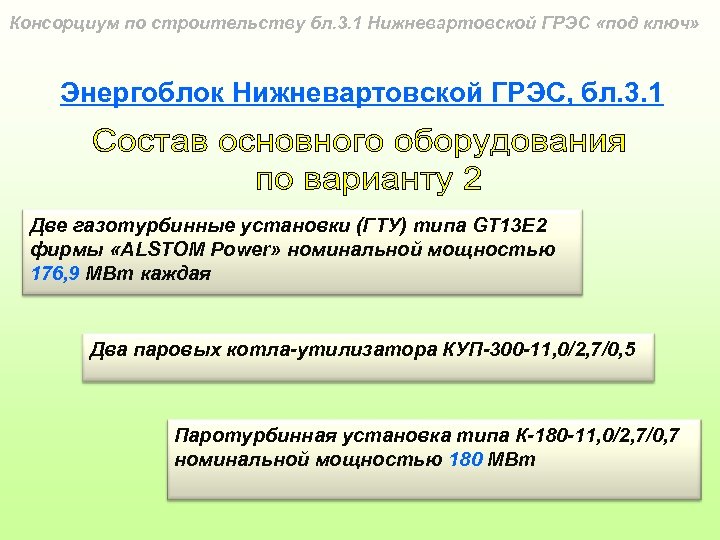

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Две газотурбинные установки (ГТУ) типа GT 13 E 2 фирмы «ALSTOM Power» номинальной мощностью 176, 9 МВт каждая Два паровых котла-утилизатора КУП-300 -11, 0/2, 7/0, 5 Паротурбинная установка типа К-180 -11, 0/2, 7/0, 7 номинальной мощностью 180 МВт

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 2 Технические показатели Проектная установленная электрическая мощность – 533, 8 МВт Общий КПД цикла – 54, 36% • Годовая выработка электроэнергии – 4383, 7 млн. к. Вт·ч • Годовой расход электроэнергии на собственные нужды – 115, 2 млн. к. Вт·ч • Удельный расход условного топлива на отпуск электроэнергии – 231, 6 г у. т. /к. Вт·ч

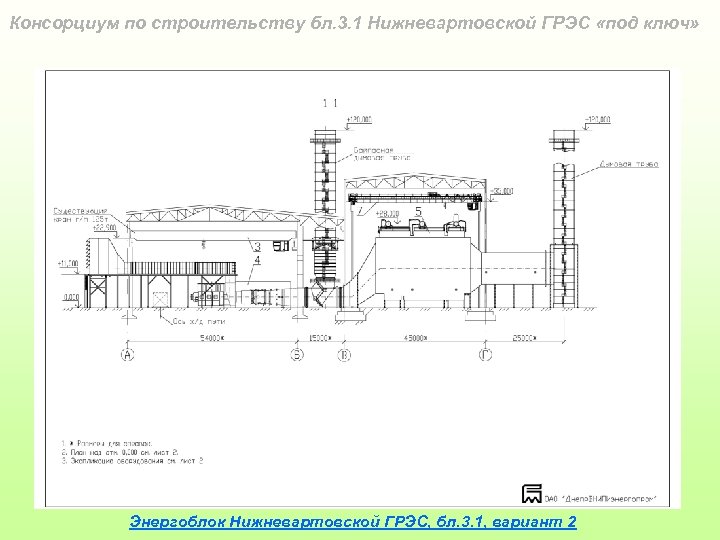

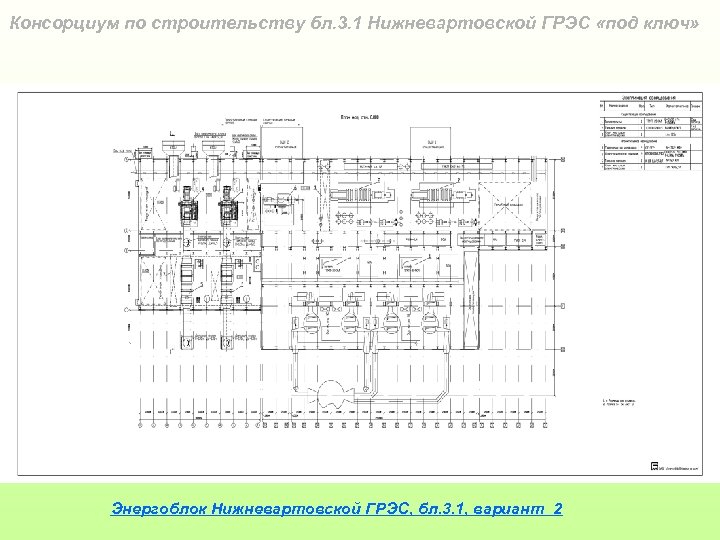

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант 2

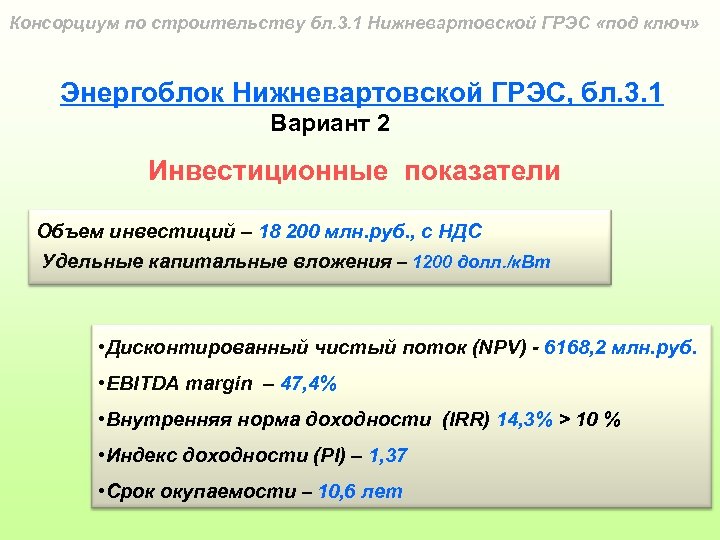

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 2 Инвестиционные показатели Объем инвестиций – 18 200 млн. руб. , с НДС Удельные капитальные вложения – 1200 долл. /к. Вт • Дисконтированный чистый поток (NPV) - 6168, 2 млн. руб. • EBITDA margin – 47, 4% • Внутренняя норма доходности (IRR) 14, 3% > 10 % • Индекс доходности (PI) – 1, 37 • Срок окупаемости – 10, 6 лет

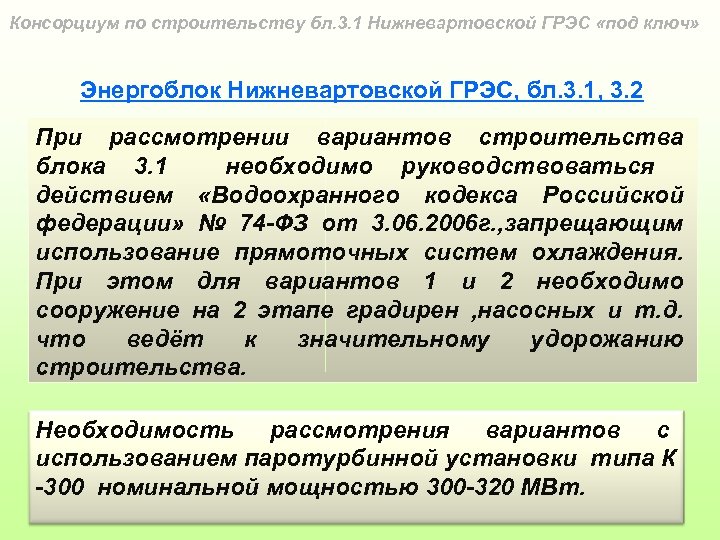

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 При рассмотрении вариантов строительства блока 3. 1 необходимо руководствоваться действием «Водоохранного кодекса Российской федерации» № 74 -ФЗ от 3. 06. 2006 г. , запрещающим использование прямоточных систем охлаждения. При этом для вариантов 1 и 2 необходимо сооружение на 2 этапе градирен , насосных и т. д. что ведёт к значительному удорожанию строительства. Необходимость рассмотрения вариантов с использованием паротурбинной установки типа К -300 номинальной мощностью 300 -320 МВт.

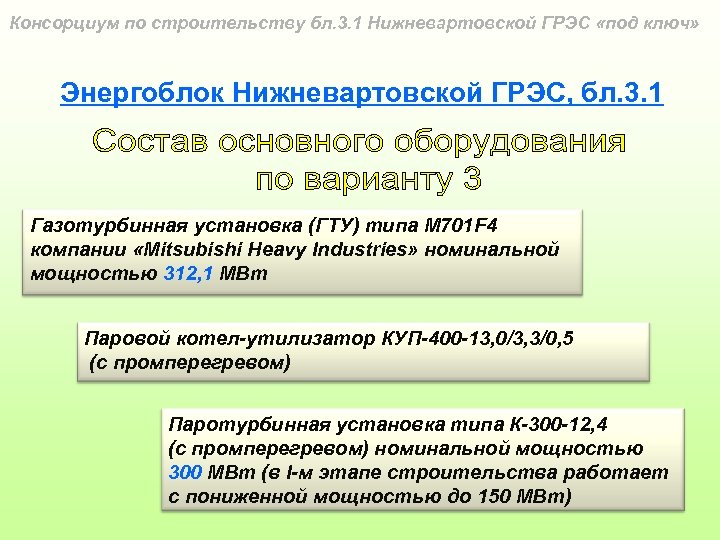

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Газотурбинная установка (ГТУ) типа M 701 F 4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312, 1 МВт Паровой котел-утилизатор КУП-400 -13, 0/3, 3/0, 5 (с промперегревом) Паротурбинная установка типа К-300 -12, 4 (с промперегревом) номинальной мощностью 300 МВт (в I-м этапе строительства работает с пониженной мощностью до 150 МВт)

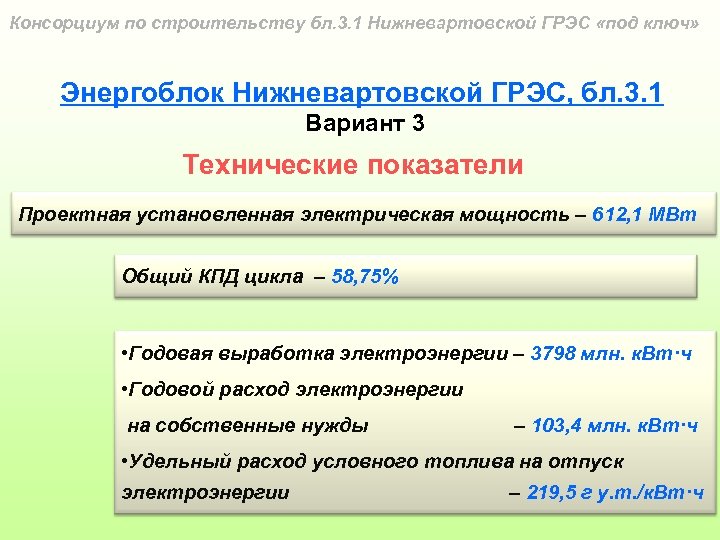

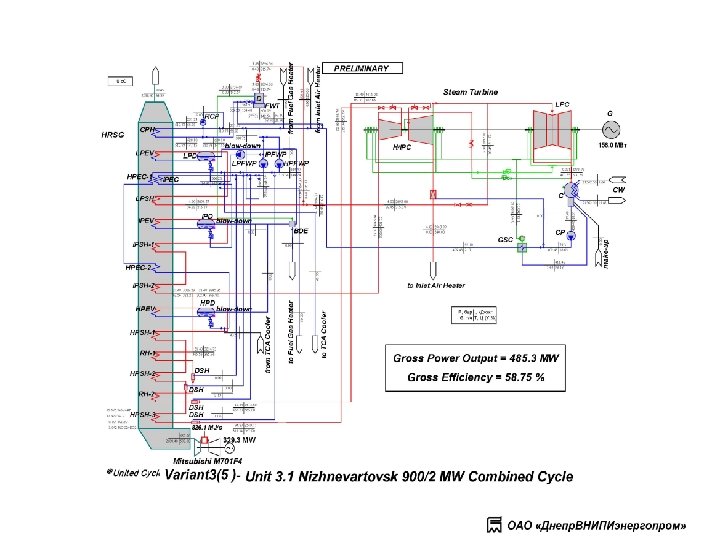

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 3 Технические показатели Проектная установленная электрическая мощность – 612, 1 МВт Общий КПД цикла – 58, 75% • Годовая выработка электроэнергии – 3798 млн. к. Вт·ч • Годовой расход электроэнергии на собственные нужды – 103, 4 млн. к. Вт·ч • Удельный расход условного топлива на отпуск электроэнергии – 219, 5 г у. т. /к. Вт·ч

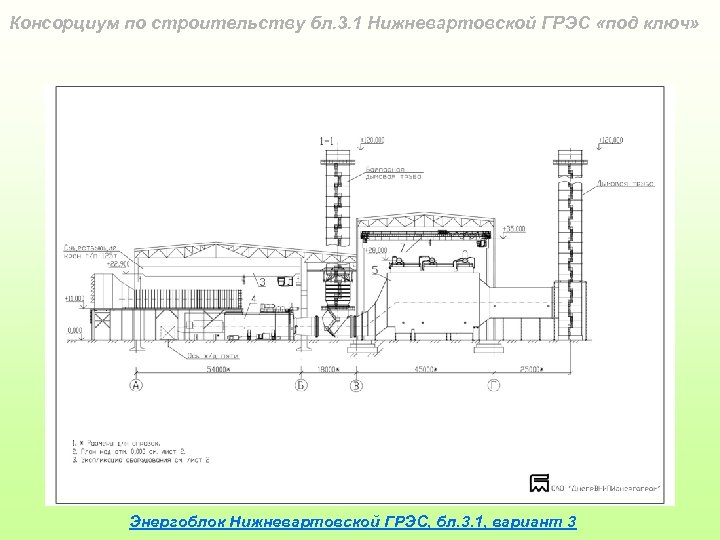

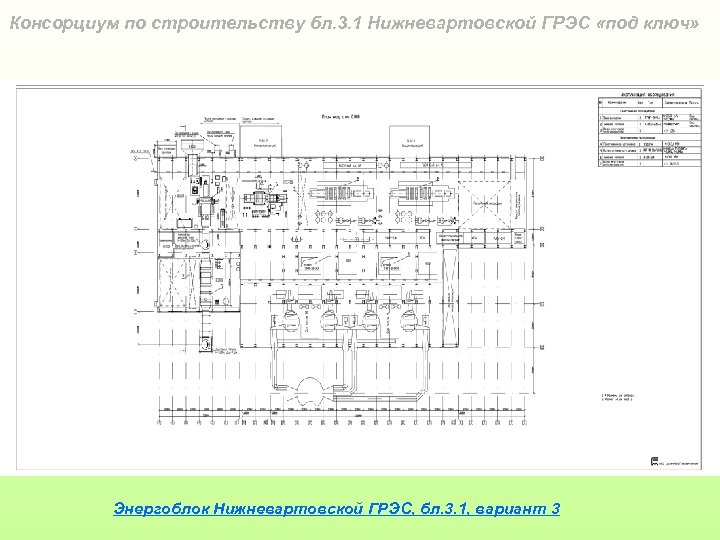

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант 3

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 3 Инвестиционные показатели Объем инвестиций – 18 000 млн. руб. , с НДС Удельные капитальные вложения – 1000 долл. /к. Вт • Дисконтированный чистый поток (NPV) – 3520, 4 млн. руб. • EBITDA margin – 45, 2% • Внутренняя норма доходности (IRR) 12, 5% > 10 % • Индекс доходности (PI) – 1, 21 • Срок окупаемости – 13, 5 лет

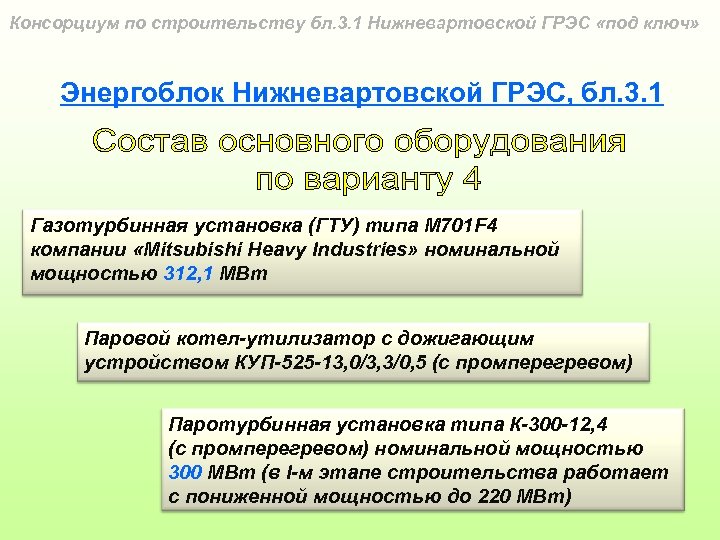

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Газотурбинная установка (ГТУ) типа M 701 F 4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312, 1 МВт Паровой котел-утилизатор с дожигающим устройством КУП-525 -13, 0/3, 3/0, 5 (с промперегревом) Паротурбинная установка типа К-300 -12, 4 (с промперегревом) номинальной мощностью 300 МВт (в I-м этапе строительства работает с пониженной мощностью до 220 МВт)

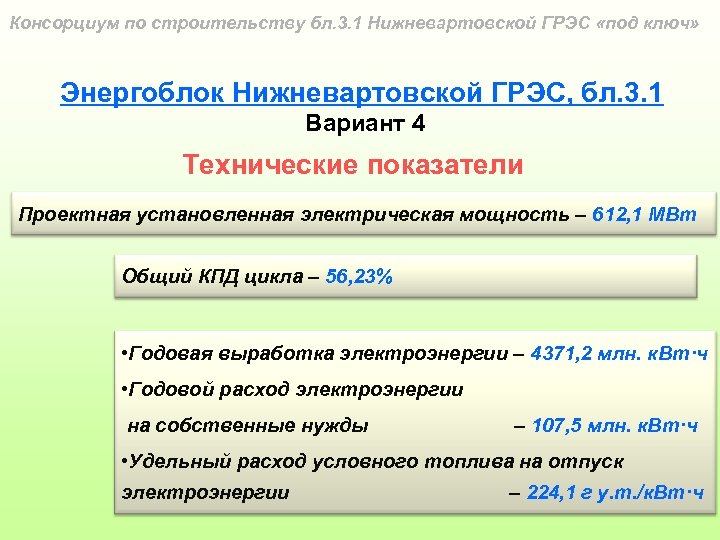

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 4 Технические показатели Проектная установленная электрическая мощность – 612, 1 МВт Общий КПД цикла – 56, 23% • Годовая выработка электроэнергии – 4371, 2 млн. к. Вт·ч • Годовой расход электроэнергии на собственные нужды – 107, 5 млн. к. Вт·ч • Удельный расход условного топлива на отпуск электроэнергии – 224, 1 г у. т. /к. Вт·ч

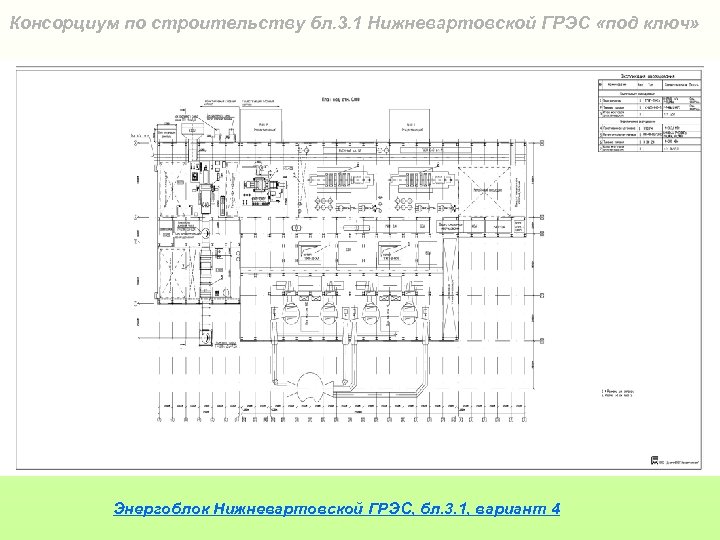

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант 4

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 4 Инвестиционные показатели Объем инвестиций – 18 350 млн. руб. , с НДС Удельные капитальные вложения – 1000 долл. /к. Вт • Дисконтированный чистый поток (NPV) – 6267, 9 млн. руб. • EBITDA margin – 47, 9% • Внутренняя норма доходности (IRR) 14, 3% > 10 % • Индекс доходности (PI) – 1, 37 • Срок окупаемости – 10, 6 лет

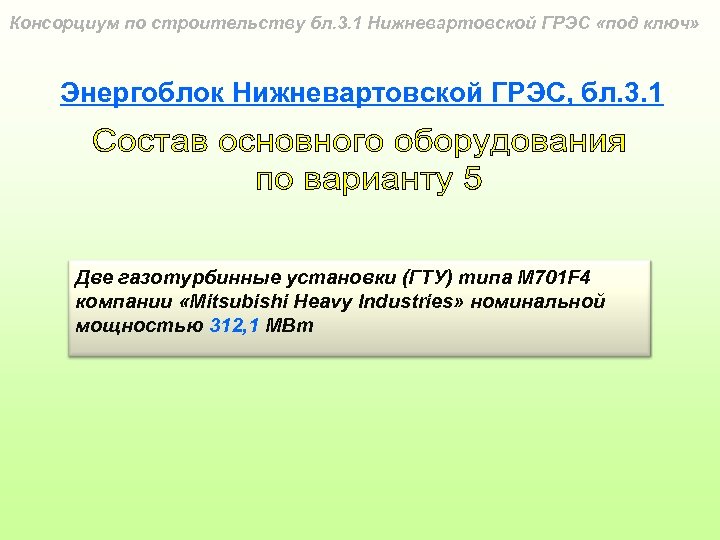

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Две газотурбинные установки (ГТУ) типа M 701 F 4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312, 1 МВт

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 5 Технические показатели Проектная установленная электрическая мощность – 624, 2 МВт Общий КПД цикла – 39, 93% • Годовая выработка электроэнергии – 4371, 2 млн. к. Вт·ч • Годовой расход электроэнергии на собственные нужды – 107, 5 млн. к. Вт·ч • Удельный расход условного топлива на отпуск электроэнергии – 312, 7 г у. т. /к. Вт·ч

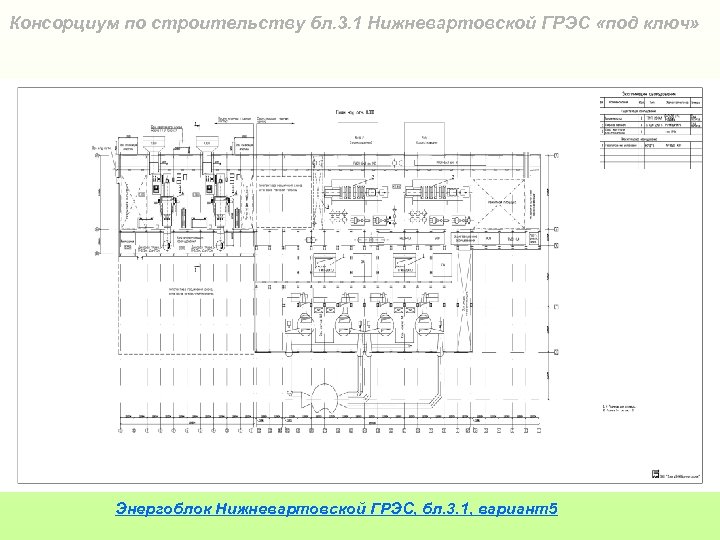

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант5

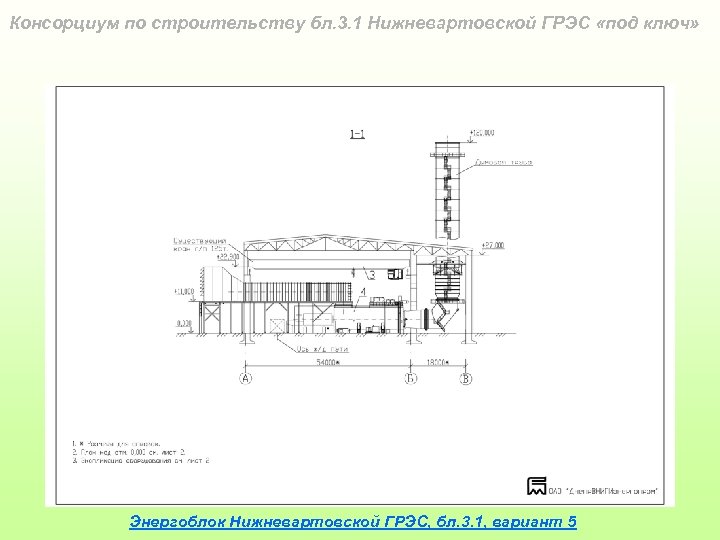

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, вариант 5

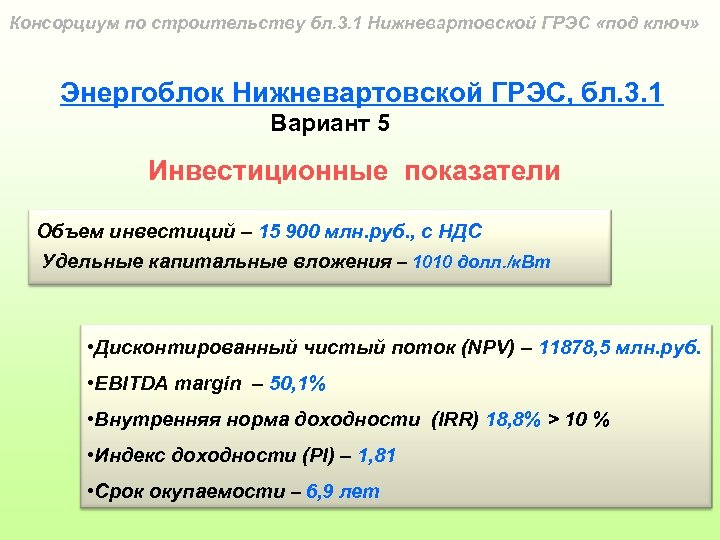

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1 Вариант 5 Инвестиционные показатели Объем инвестиций – 15 900 млн. руб. , с НДС Удельные капитальные вложения – 1010 долл. /к. Вт • Дисконтированный чистый поток (NPV) – 11878, 5 млн. руб. • EBITDA margin – 50, 1% • Внутренняя норма доходности (IRR) 18, 8% > 10 % • Индекс доходности (PI) – 1, 81 • Срок окупаемости – 6, 9 лет

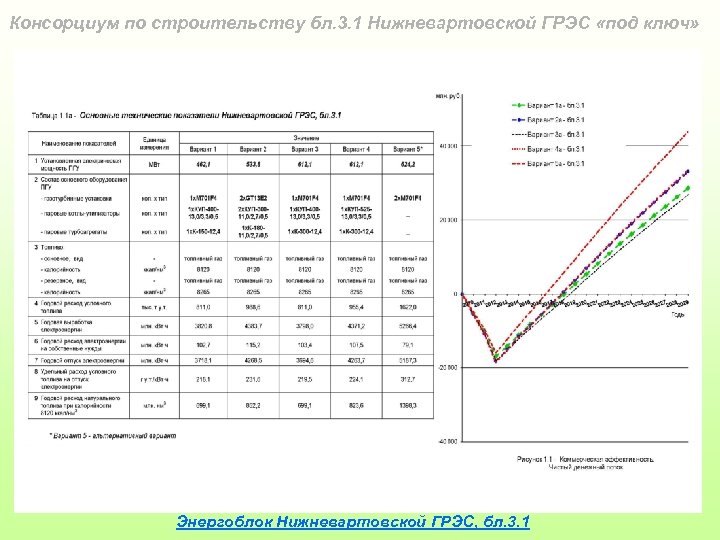

Основные технические показатели Нижневартовской ГРЭС, бл. 3. 1

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1

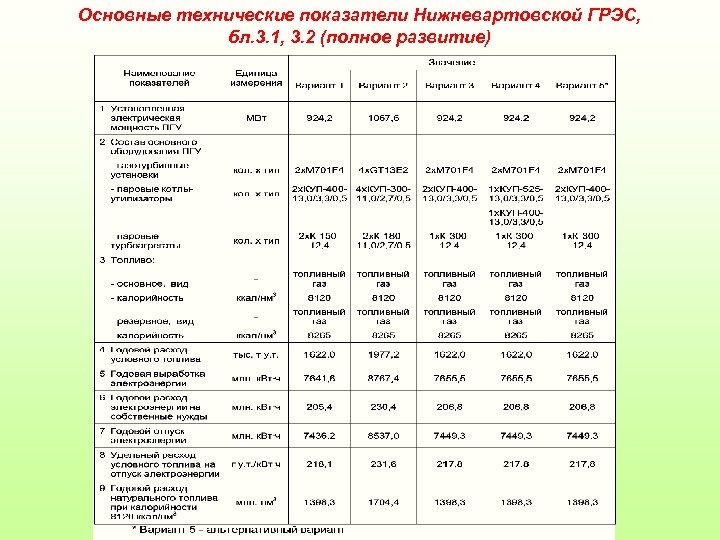

Основные технические показатели Нижневартовской ГРЭС, бл. 3. 1, 3. 2 (полное развитие)

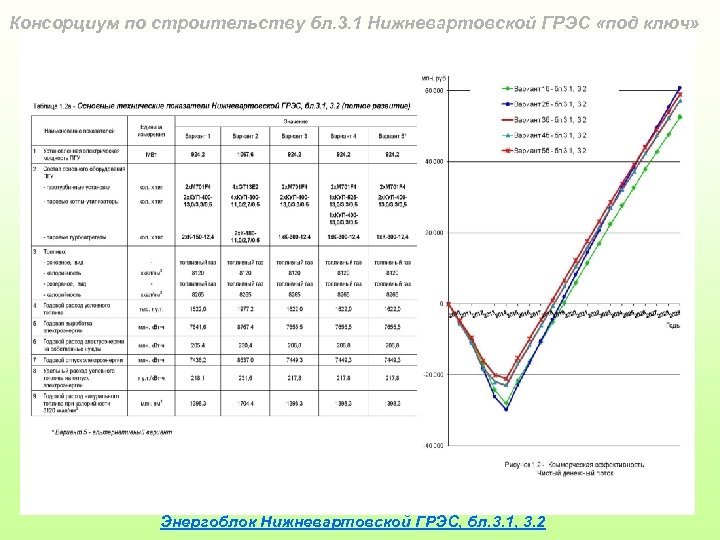

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2

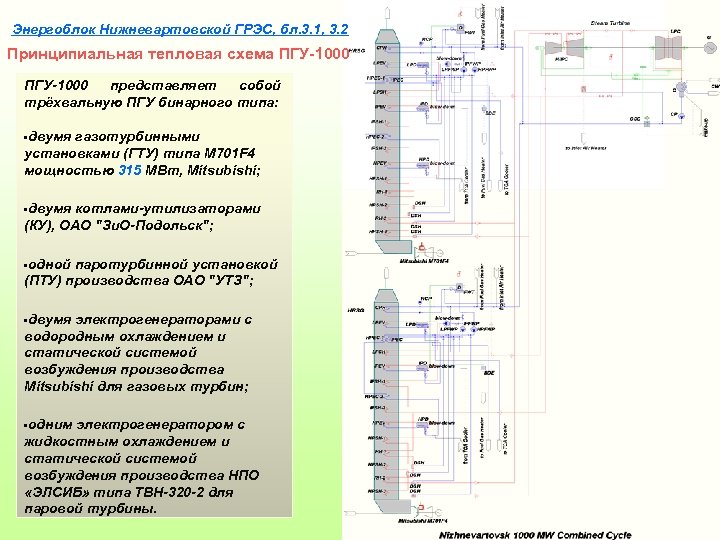

Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Принципиальная тепловая схема ПГУ-1000 представляет собой трёхвальную ПГУ бинарного типа: • двумя газотурбинными установками (ГТУ) типа M 701 F 4 мощностью 315 МВт, Mitsubishi; • двумя котлами-утилизаторами (КУ), ОАО "Зи. О-Подольск"; • одной паротурбинной установкой (ПТУ) производства ОАО "УТЗ"; • двумя электрогенераторами с водородным охлаждением и статической системой возбуждения производства Mitsubishi для газовых турбин; • одним электрогенератором с жидкостным охлаждением и статической системой возбуждения производства НПО «ЭЛСИБ» типа ТВН-320 -2 для паровой турбины.

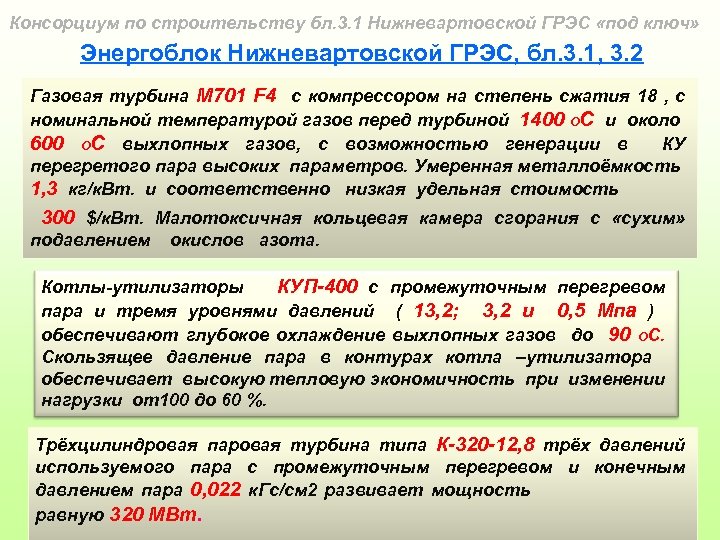

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Газовая турбина M 701 F 4 с компрессором на степень сжатия 18 , с номинальной температурой газов перед турбиной 1400 OC и около 600 OС выхлопных газов, с возможностью генерации в КУ перегретого пара высоких параметров. Умеренная металлоёмкость 1, 3 кг/к. Вт. и соответственно низкая удельная стоимость 300 $/к. Вт. Малотоксичная кольцевая камера сгорания с «сухим» подавлением окислов азота. Котлы-утилизаторы КУП-400 с промежуточным перегревом пара и тремя уровнями давлений ( 13, 2; 3, 2 и 0, 5 Мпа ) обеспечивают глубокое охлаждение выхлопных газов до 90 OС. Скользящее давление пара в контурах котла –утилизатора обеспечивает высокую тепловую экономичность при изменении нагрузки от100 до 60 %. Трёхцилиндровая паровая турбина типа К-320 -12, 8 трёх давлений используемого пара с промежуточным перегревом и конечным давлением пара 0, 022 к. Гс/см 2 развивает мощность равную 320 МВт.

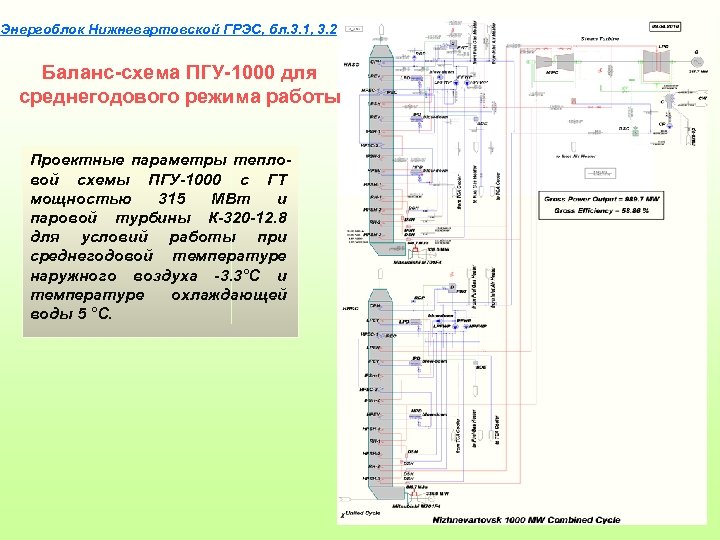

Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Баланс-схема ПГУ-1000 для среднегодового режима работы Проектные параметры тепловой схемы ПГУ-1000 с ГТ мощностью 315 МВт и паровой турбины К-320 -12. 8 для условий работы при среднегодовой температуре наружного воздуха -3. 3°С и температуре охлаждающей воды 5 °С.

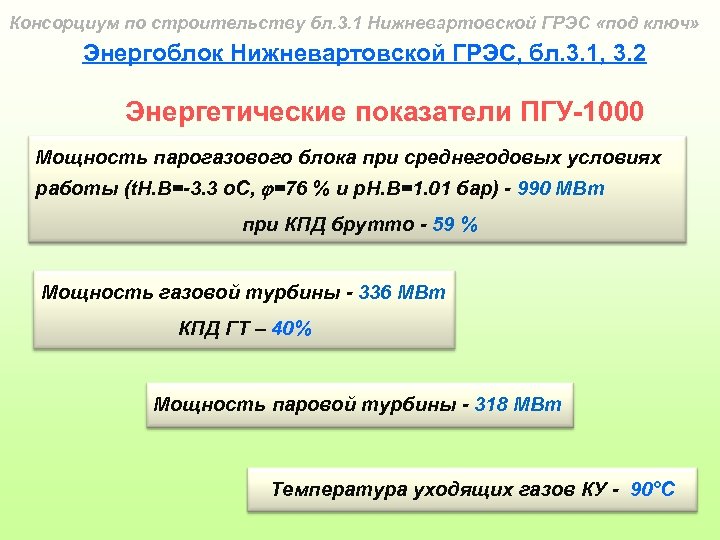

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Энергетические показатели ПГУ-1000 Мощность парогазового блока при среднегодовых условиях работы (t. Н. В=-3. 3 о. С, =76 % и р. Н. В=1. 01 бар) - 990 МВт при КПД брутто - 59 % Мощность газовой турбины - 336 МВт КПД ГТ – 40% Мощность паровой турбины - 318 МВт Температура уходящих газов КУ - 90°С

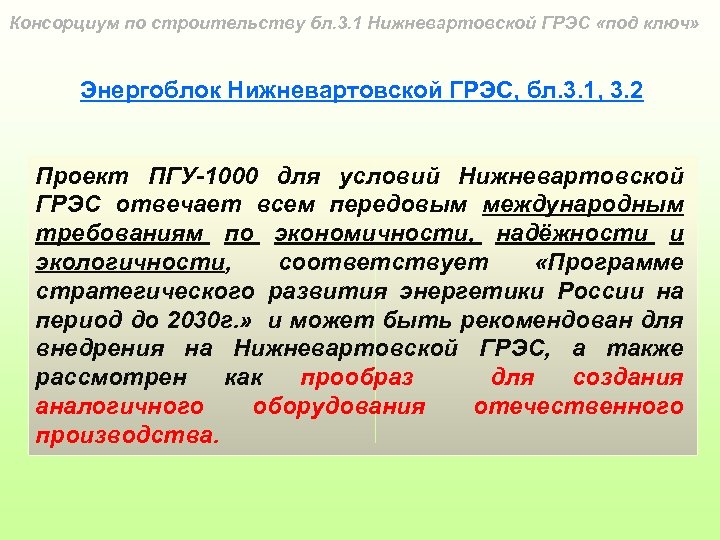

Консорциум по строительству бл. 3. 1 Нижневартовской ГРЭС «под ключ» Энергоблок Нижневартовской ГРЭС, бл. 3. 1, 3. 2 Проект ПГУ-1000 для условий Нижневартовской ГРЭС отвечает всем передовым международным требованиям по экономичности, надёжности и экологичности, соответствует «Программе стратегического развития энергетики России на период до 2030 г. » и может быть рекомендован для внедрения на Нижневартовской ГРЭС, а также рассмотрен как прообраз для создания аналогичного оборудования отечественного производства.

Благодарим за внимание!
