конкурентоспособность товаров и услуг в инновационной культуре Южной Кореи Содержание некоторых популярных используемых методик инновационного проектирования за период 1999 -2014 в части, касающейся монетизации технологий в направлении «наука- промышленность» и решение сопутствующих вторичных задач (создание сильных патентов, обходы существующих патентов) компаний QM&E , Gen 3 Korea Innovation Consulting Ю. Даниловский ⓒ 2014

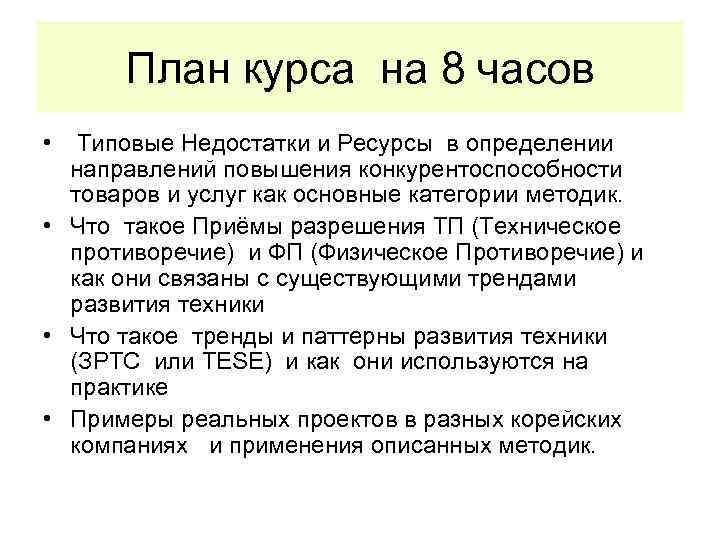

План курса на 8 часов • Типовые Недостатки и Ресурсы в определении направлений повышения конкурентоспособности товаров и услуг как основные категории методик. • Что такое Приёмы разрешения ТП (Техническое противоречие) и ФП (Физическое Противоречие) и как они связаны с существующими трендами развития техники • Что такое тренды и паттерны развития техники (ЗРТС или TESE) и как они используются на практике • Примеры реальных проектов в разных корейских компаниях и применения описанных методик.

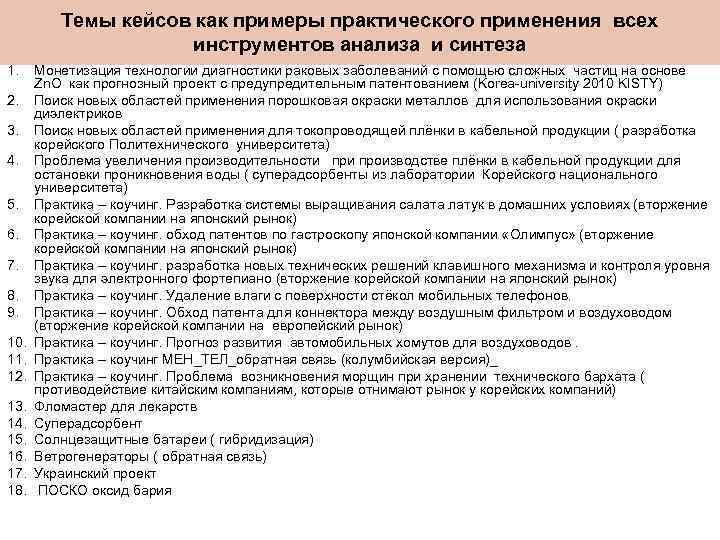

Темы кейсов как примеры практического применения всех инструментов анализа и синтеза 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. Монетизация технологии диагностики раковых заболеваний с помощью сложных частиц на основе Zn. O как прогнозный проект с предупредительным патентованием (Korea-university 2010 KISTY) Поиск новых областей применения порошковая окраски металлов для использования окраски диэлектриков Поиск новых областей применения для токопроводящей плёнки в кабельной продукции ( разработка корейского Политехнического университета) Проблема увеличения производительности при производстве плёнки в кабельной продукции для остановки проникновения воды ( суперадсорбенты из лаборатории Корейского национального университета) Практика – коучинг. Разработка системы выращивания салата латук в домашних условиях (вторжение корейской компании на японский рынок) Практика – коучинг. обход патентов по гастроскопу японской компании «Олимпус» (вторжение корейской компании на японский рынок) Практика – коучинг. разработка новых технических решений клавишного механизма и контроля уровня звука для электронного фортепиано (вторжение корейской компании на японский рынок) Практика – коучинг. Удаление влаги с поверхности стёкол мобильных телефонов. Практика – коучинг. Обход патента для коннектора между воздушным фильтром и воздуховодом (вторжение корейской компании на европейский рынок) Практика – коучинг. Прогноз развития автомобильных хомутов для воздуховодов. Практика – коучинг МЕН_ТЕЛ_обратная связь (колумбийская версия)_ Практика – коучинг. Проблема возникновения морщин при хранении технического бархата ( противодействие китайским компаниям, которые отнимают рынок у корейских компаний) Фломастер для лекарств Суперадсорбент Солнцезащитные батареи ( гибридизация) Ветрогенераторы ( обратная связь) Украинский проект ПОСКО оксид бария

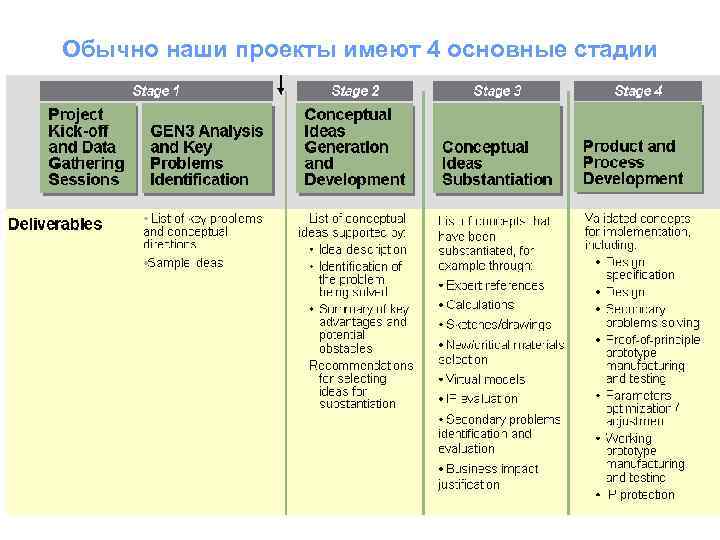

Обычно наши проекты имеют 4 основные стадии

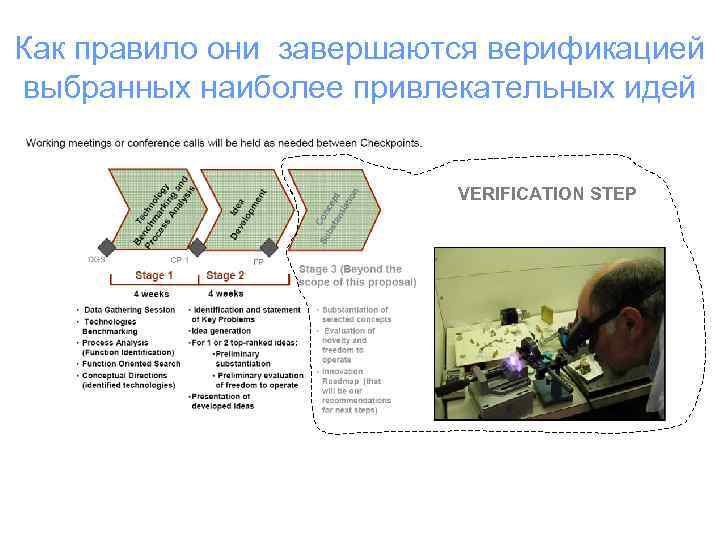

Как правило они завершаются верификацией выбранных наиболее привлекательных идей VERIFICATION STEP

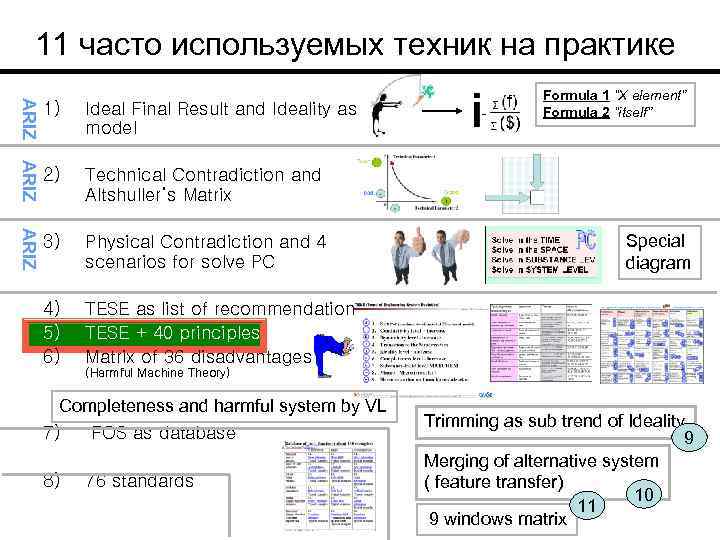

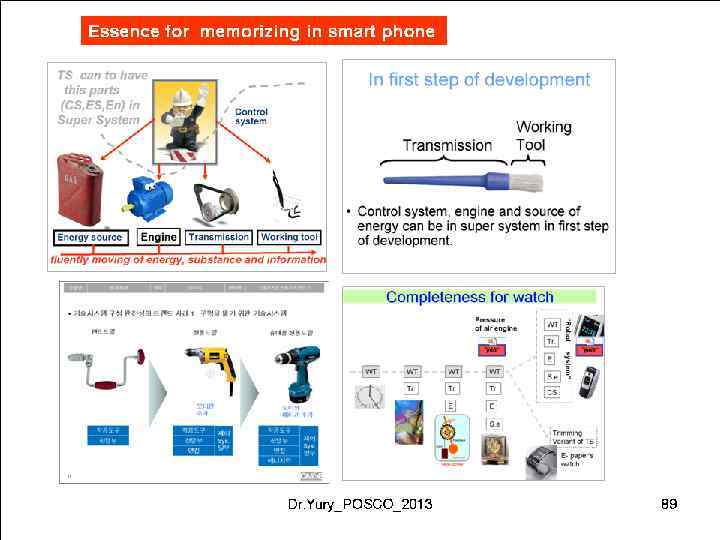

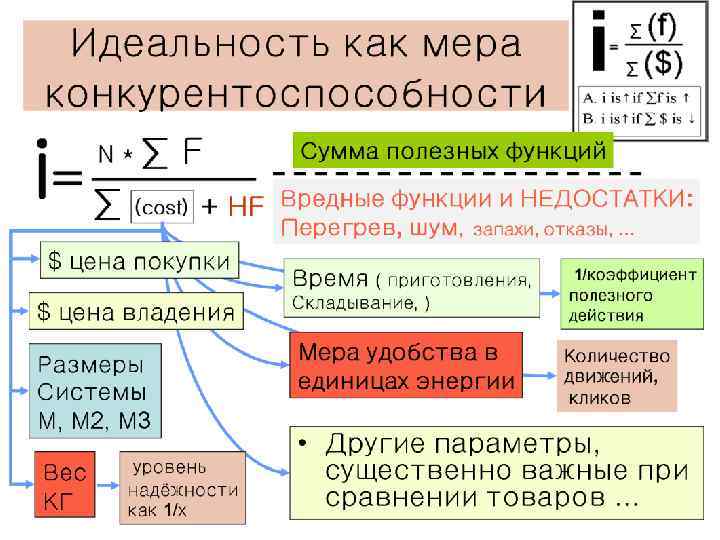

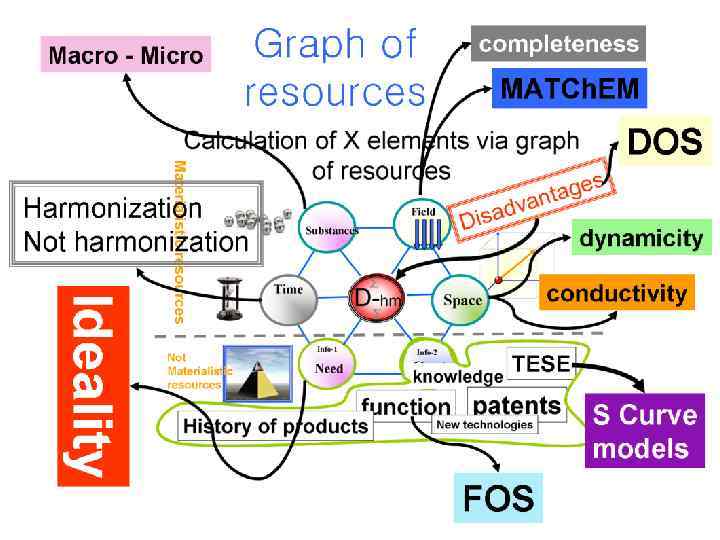

11 часто используемых техник на практике ARIZ 1) Ideal Final Result and Ideality as model ARIZ 2) Technical Contradiction and Altshuller’s Matrix ARIZ 3) Physical Contradiction and 4 scenarios for solve PC 4) 5) 6) Formula 1 “X element” Formula 2 “itself” TESE as list of recommendation TESE + 40 principles Matrix of 36 disadvantages Special diagram (Harmful Machine Theory) Completeness and harmful system by VL 7) 8) FOS as database 76 standards Trimming as sub trend of Ideality 9 Merging of alternative system ( feature transfer) 10 11 9 windows matrix
• • • Результат анализа нескольких тысяч патентов. Приемы выявлены, а не придуманы. Сильные изобретения содержат сочетания из 2 -х и более приемов.

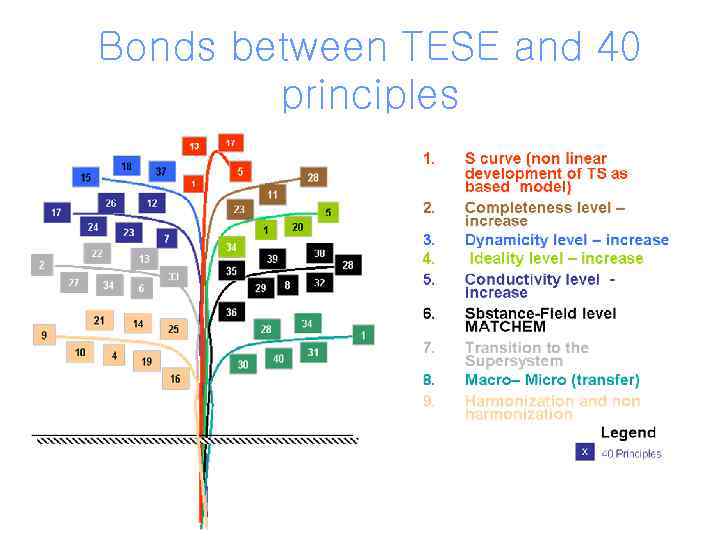

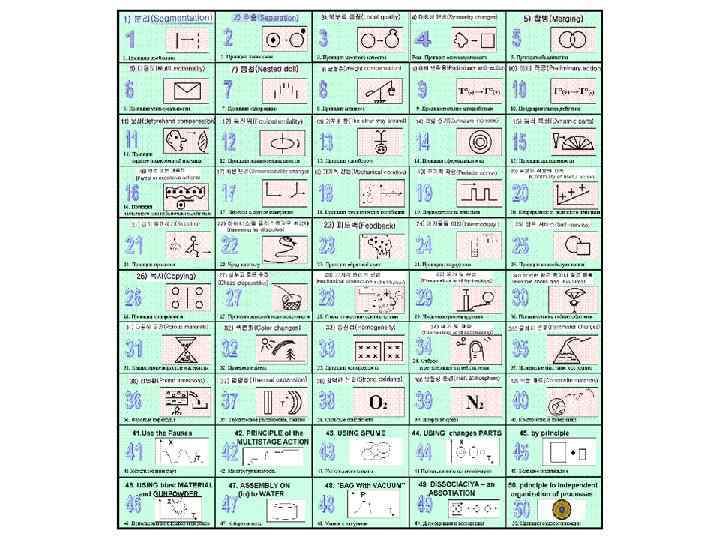

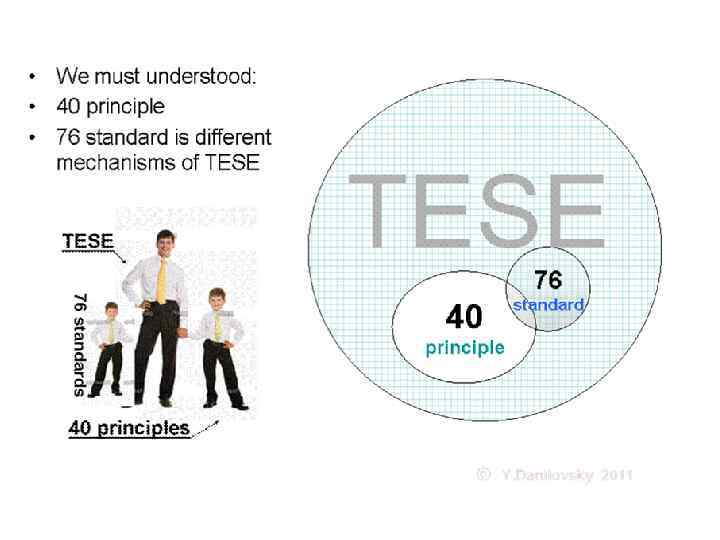

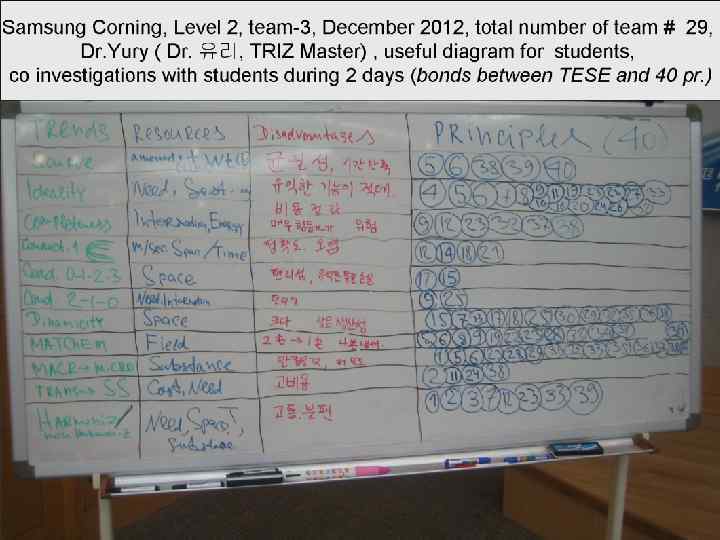

Bonds between TESE and 40 principles

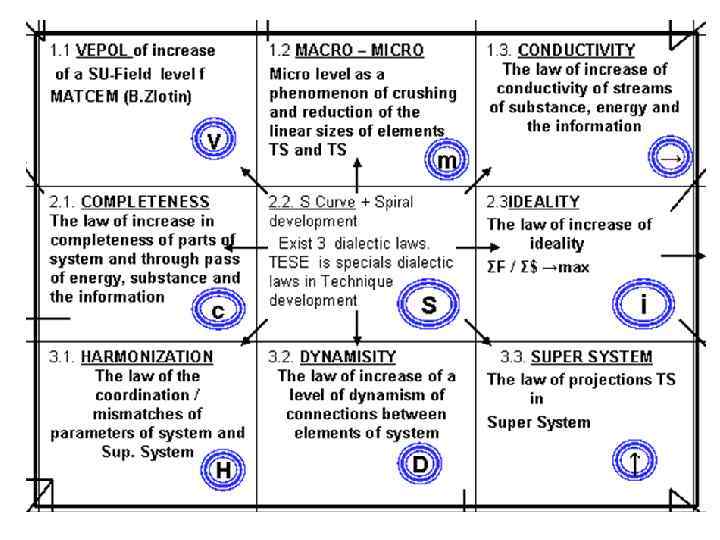

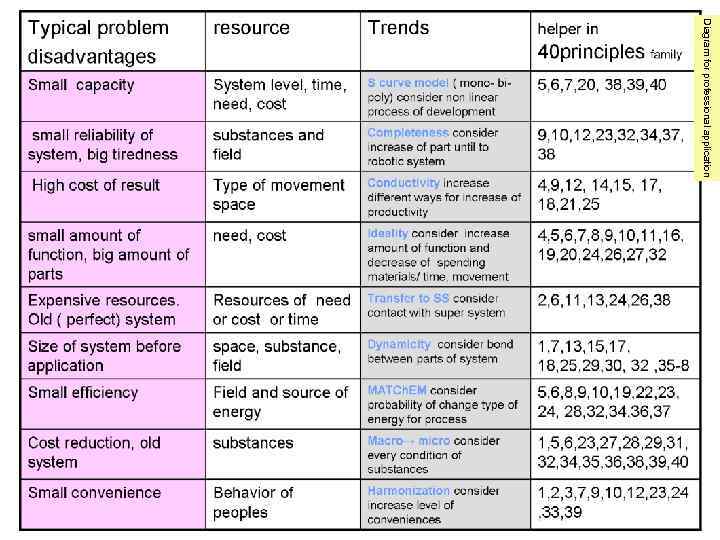

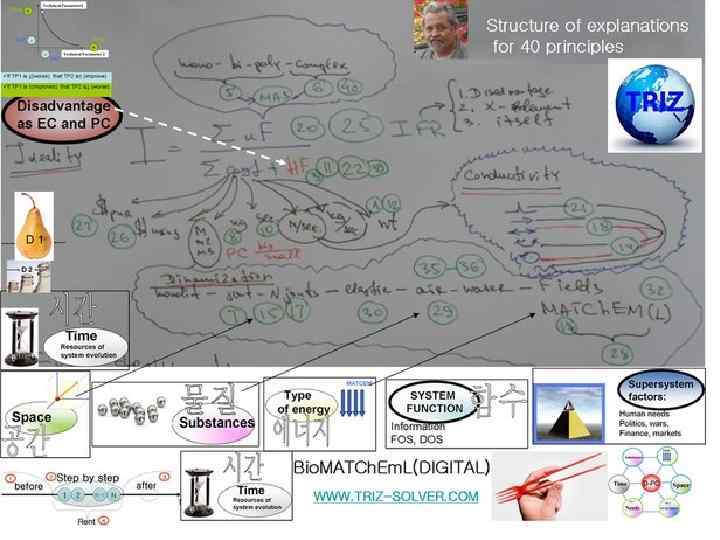

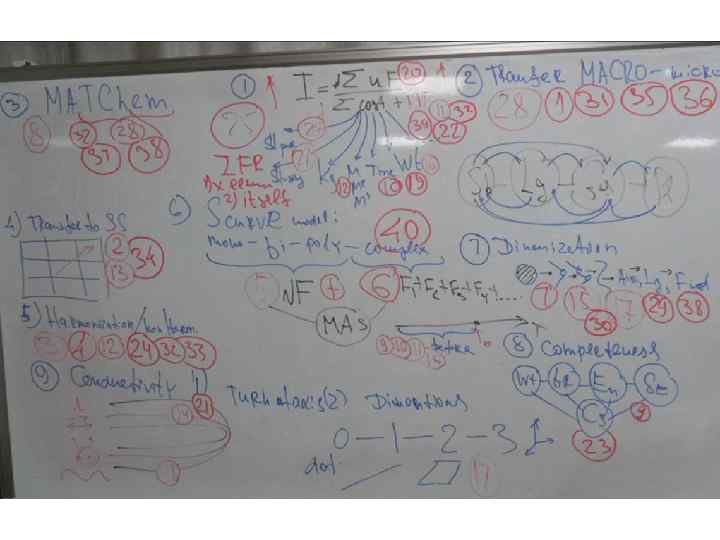

Diagram for professional application

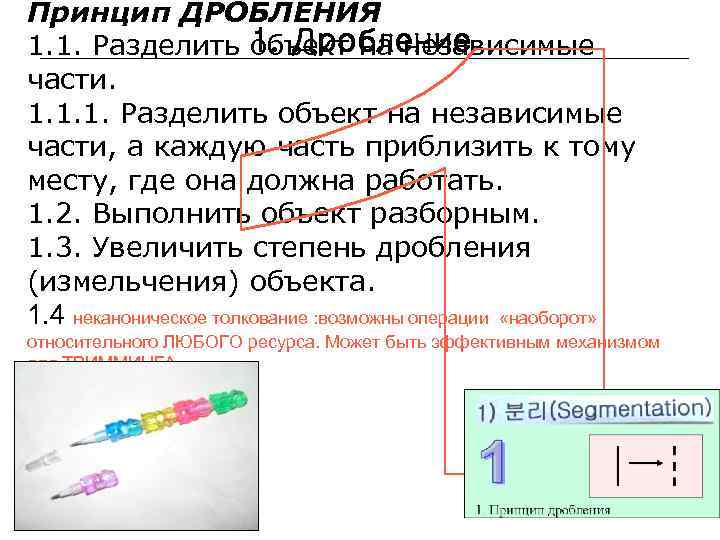

Принцип ДРОБЛЕНИЯ 1. Дробление 1. 1. Разделить объект на независимые части. 1. 1. 1. Разделить объект на независимые части, а каждую часть приблизить к тому месту, где она должна работать. 1. 2. Выполнить объект разборным. 1. 3. Увеличить степень дробления (измельчения) объекта. 1. 4 неканоническое толкование : возможны операции «наоборот» относительного ЛЮБОГО ресурса. Может быть эффективным механизмом для ТРИММИНГА

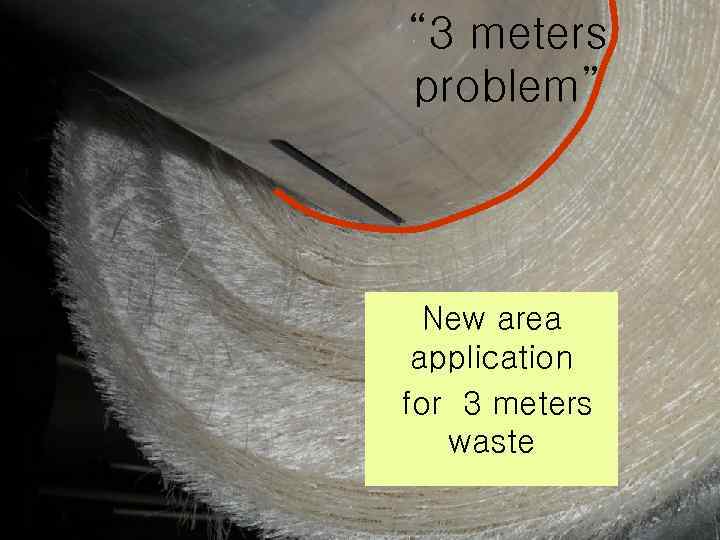

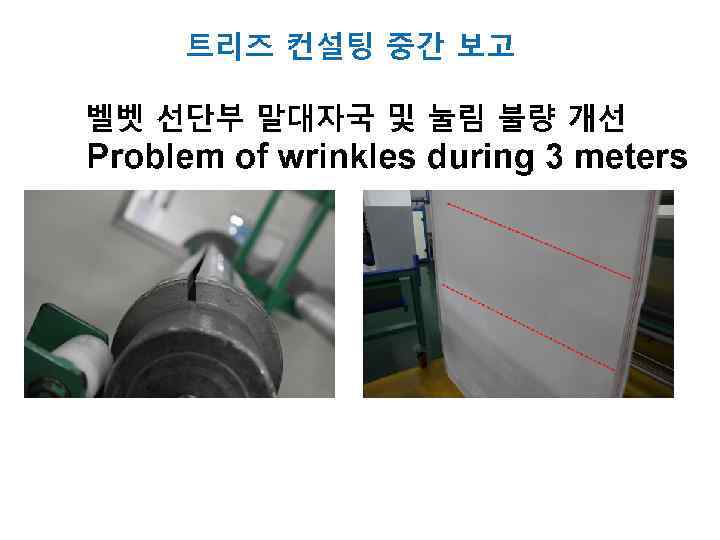

“ 3 meters problem” New area application for 3 meters waste

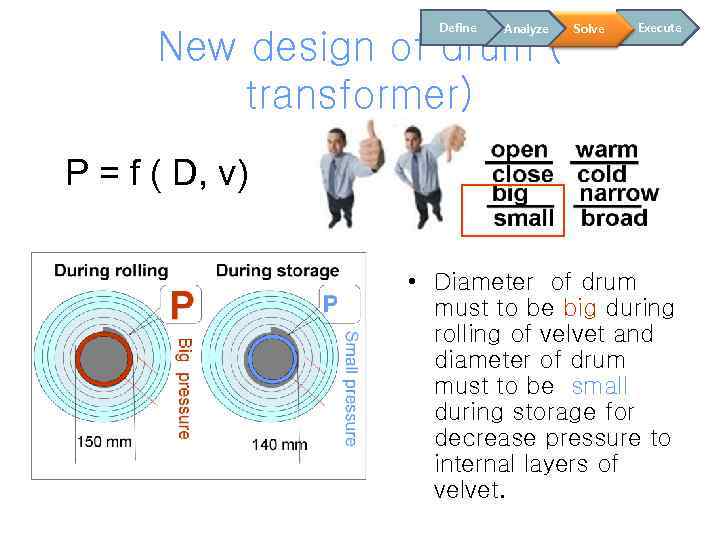

Define Analyze New design of drum ( transformer) Solve Execute P = f ( D, v) • Diameter of drum must to be big during rolling of velvet and diameter of drum must to be small during storage for decrease pressure to internal layers of velvet.
Concept 3 ( shift) During rolling of velvet • 2 plastic parts will immediately delete after rolling of velvet

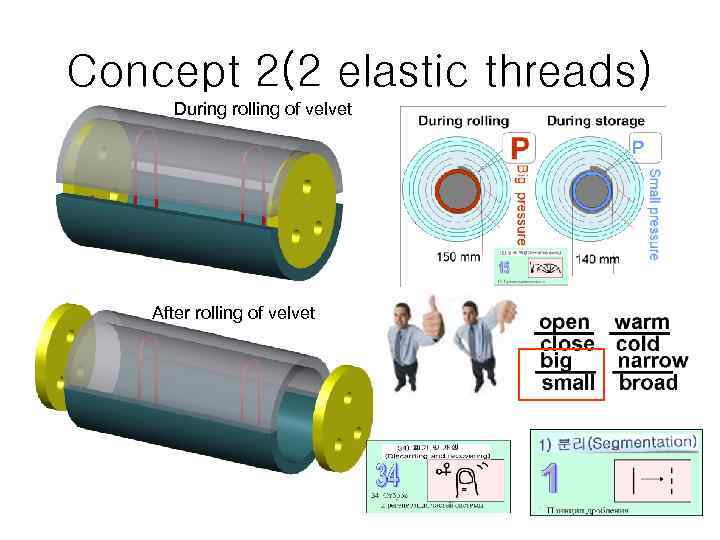

Concept 2(2 elastic threads) During rolling of velvet After rolling of velvet

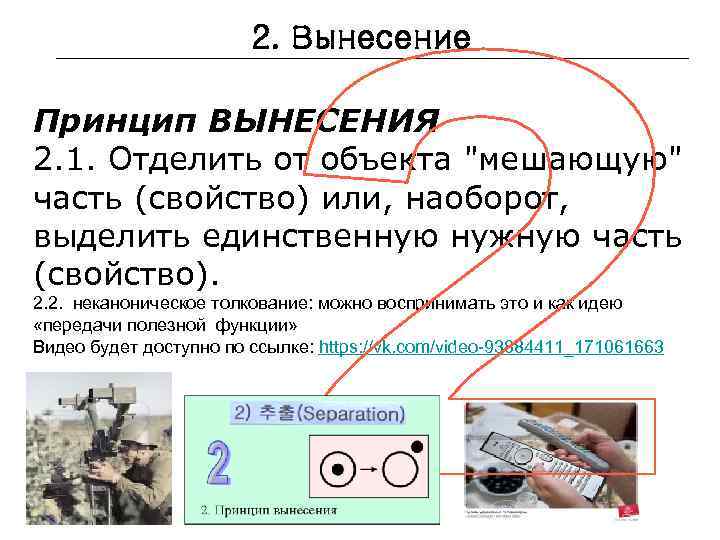

2. Вынесение Принцип ВЫНЕСЕНИЯ 2. 1. Отделить от объекта "мешающую" часть (свойство) или, наоборот, выделить единственную нужную часть (свойство). 2. 2. неканоническое толкование: можно воспринимать это и как идею «передачи полезной функции» Видео будет доступно по ссылке: https: //vk. com/video-93884411_171061663

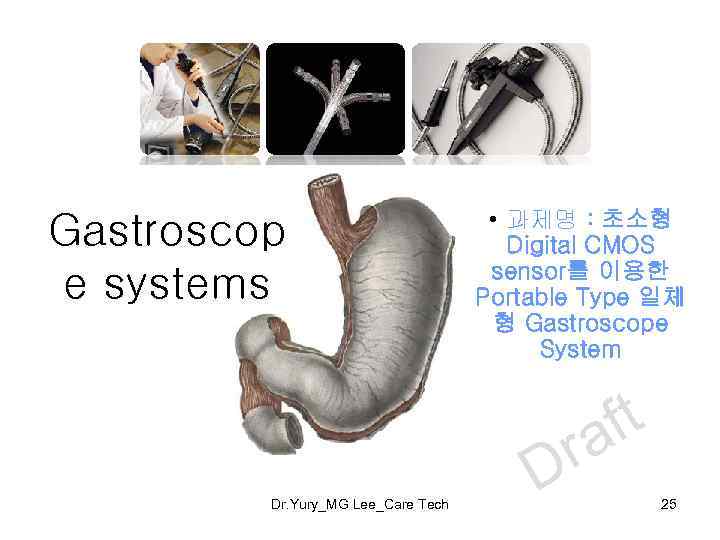

Gastroscop e systems • 과제명 : 초소형 Digital CMOS sensor를 이용한 Portable Type 일체 형 Gastroscope System ft ra Dr. Yury_MG Lee_Care Tech D 25

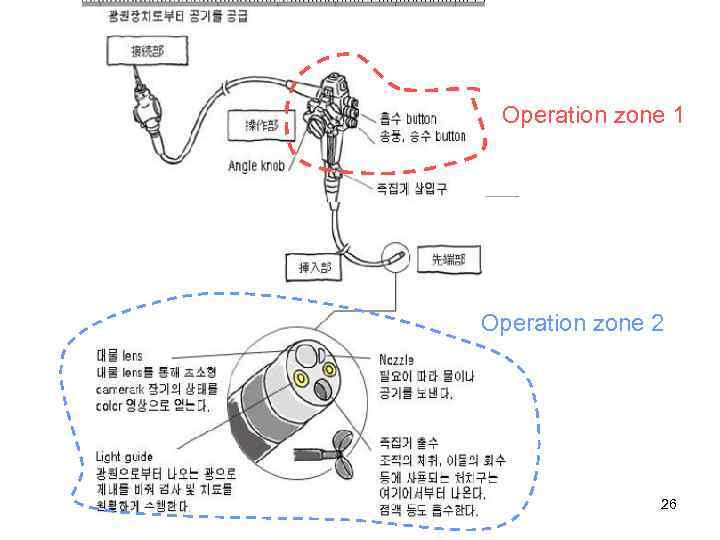

Operation zone 1 Operation zone 2 Dr. Yury_MG Lee_Care Tech 26

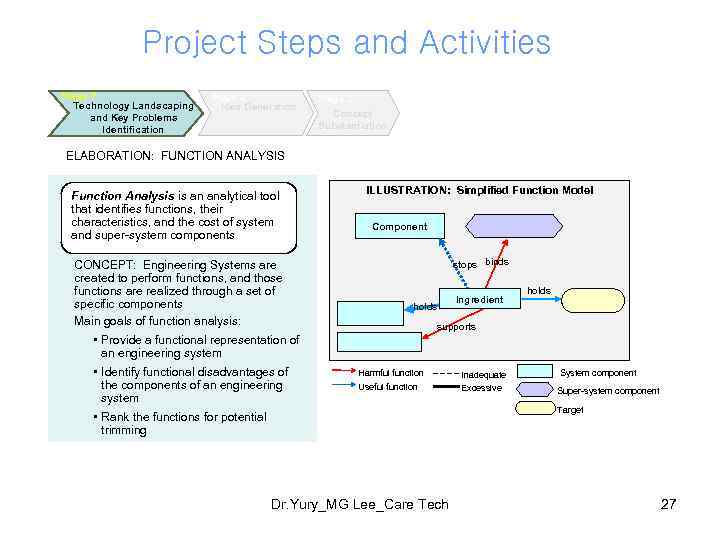

Project Steps and Activities Stage 1 Technology Landscaping and Key Problems Identification Stage 2 Idea Generation Stage 3 Concept Substantiation ELABORATION: FUNCTION ANALYSIS Function Analysis is an analytical tool that identifies functions, their characteristics, and the cost of system and super-system components CONCEPT: Engineering Systems are created to perform functions, and those functions are realized through a set of specific components Main goals of function analysis: ILLUSTRATION: Simplified Function Model Component stops binds Ingredient holds supports • Provide a functional representation of an engineering system • Identify functional disadvantages of the components of an engineering system Harmful function Useful function Inadequate Excessive System component Super-system component Target • Rank the functions for potential trimming Dr. Yury_MG Lee_Care Tech 27

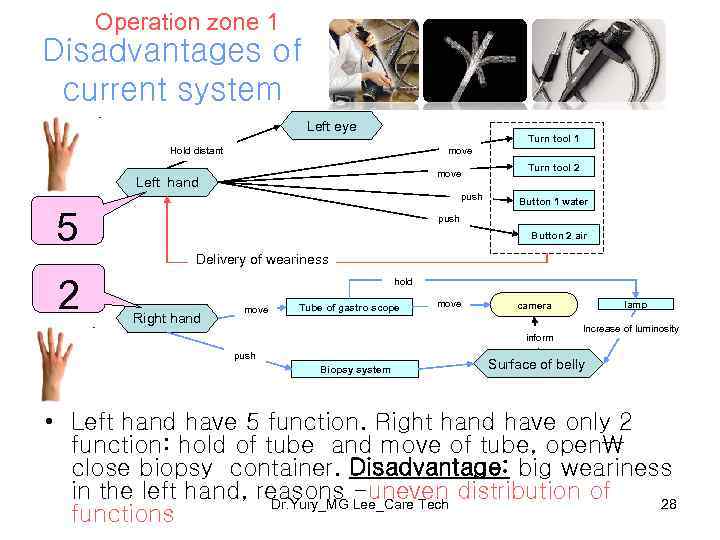

Operation zone 1 Disadvantages of current system Left eye Turn tool 1 move Hold distant move Left hand push 5 Turn tool 2 Button 1 water push Button 2 air Delivery of weariness 2 hold Right hand move Tube of gastro scope move inform push Biopsy system lamp camera Increase of luminosity Surface of belly • Left hand have 5 function. Right hand have only 2 function: hold of tube and move of tube, open close biopsy container. Disadvantage: big weariness in the left hand, reasons -uneven distribution of Dr. Yury_MG Lee_Care Tech 28 functions
DOS: similar problem in music If we have 2 Working Tool, We will use full Resource of people. http: //www. photoline. ru/cgi-bin/cr 1/photo. pl? ind=1114623389 Человек- оркестр http: //www. konstantinivanov. ru/photos/piter-galatey-city/Piter_One_Man_Band_Near_Gorkovskaya? full=1 Dr. Yury_MG Lee_Care Tech 29

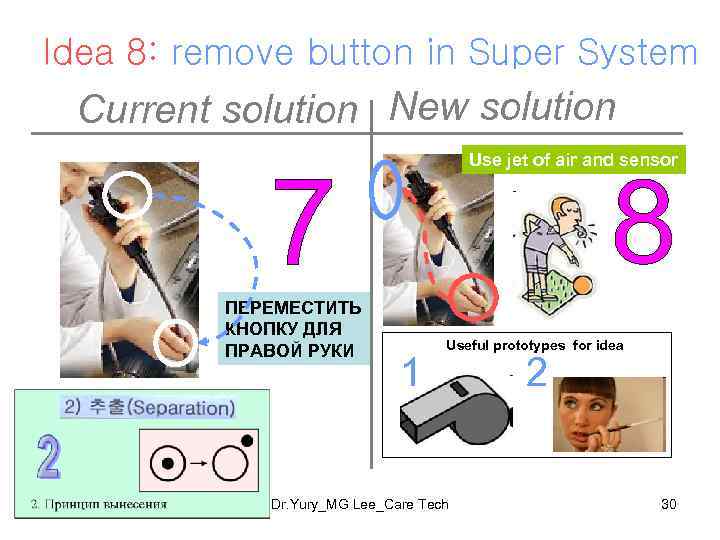

Idea 8: remove button in Super System Current solution New solution Use jet of air and sensor ПЕРЕМЕСТИТЬ КНОПКУ ДЛЯ ПРАВОЙ РУКИ 1 Useful prototypes for idea Dr. Yury_MG Lee_Care Tech 2 30
Idea 9: remove button in treadle Current solution New solution ПЕРЕДАТЬ ФУНКЦИЮ КНОПОК ПЕДАЛЯМ remove button in treadle 1 Useful prototypes for idea Dr. Yury_MG Lee_Care Tech 2 31

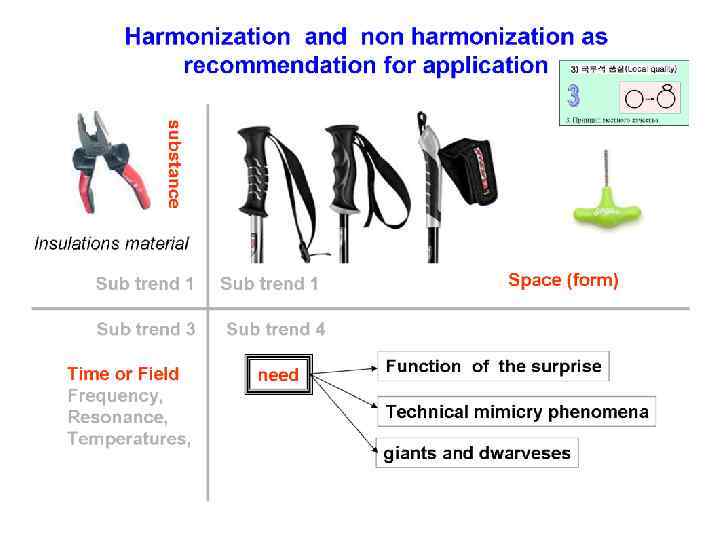

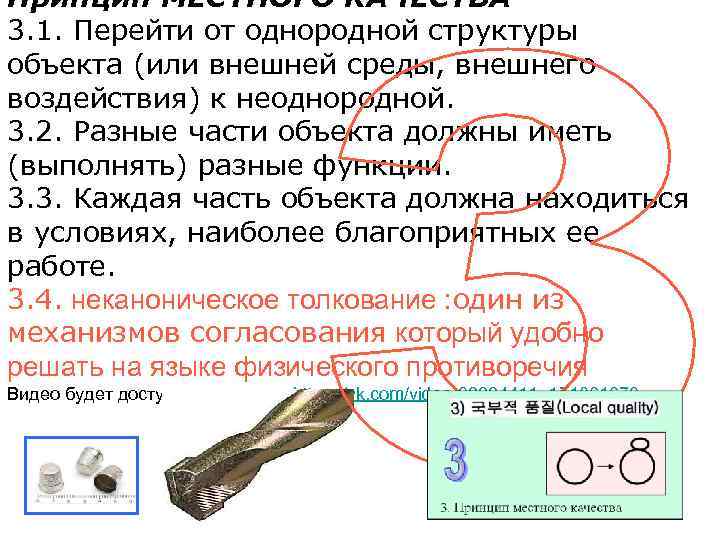

Принцип МЕСТНОГО КАЧЕСТВА 3. 1. Перейти от однородной структуры объекта (или внешней среды, внешнего воздействия) к неоднородной. 3. 2. Разные части объекта должны иметь (выполнять) разные функции. 3. 3. Каждая часть объекта должна находиться в условиях, наиболее благоприятных ее работе. 3. 4. неканоническое толкование : один из механизмов согласования который удобно решать на языке физического противоречия Видео будет доступно по ссылке: https: //vk. com/video-93884411_171061670

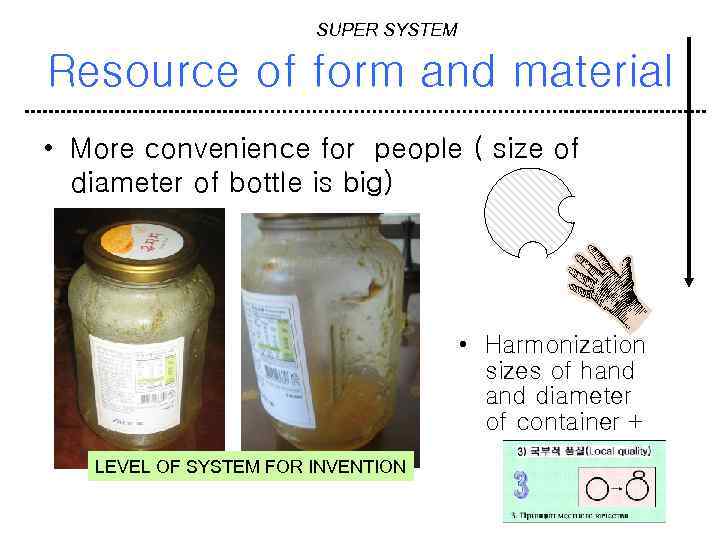

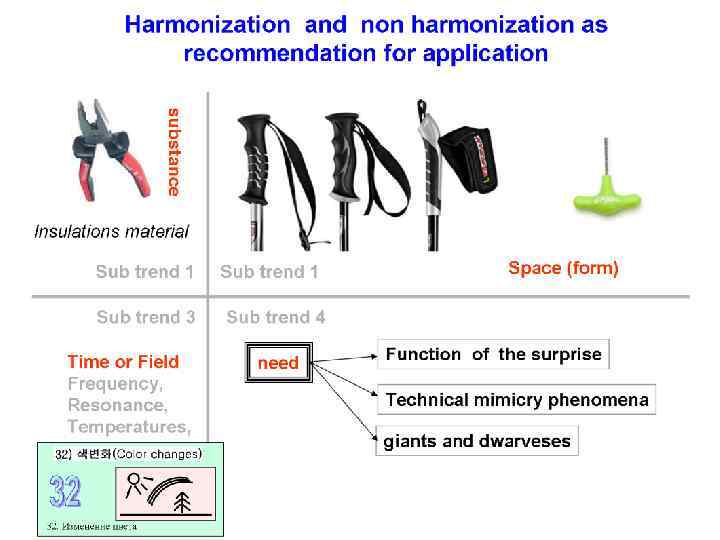

SUPER SYSTEM Resource of form and material • More convenience for people ( size of diameter of bottle is big) • Harmonization sizes of hand diameter of container + LEVEL OF SYSTEM FOR INVENTION

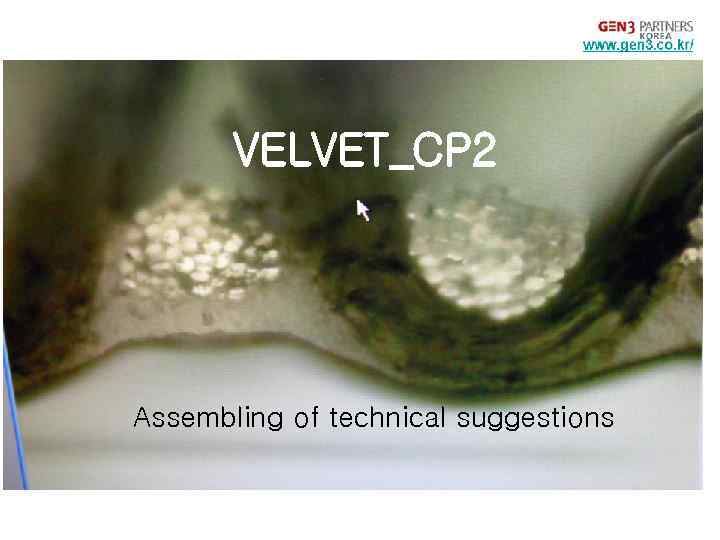

VELVET_CP 2 Assembling of technical suggestions

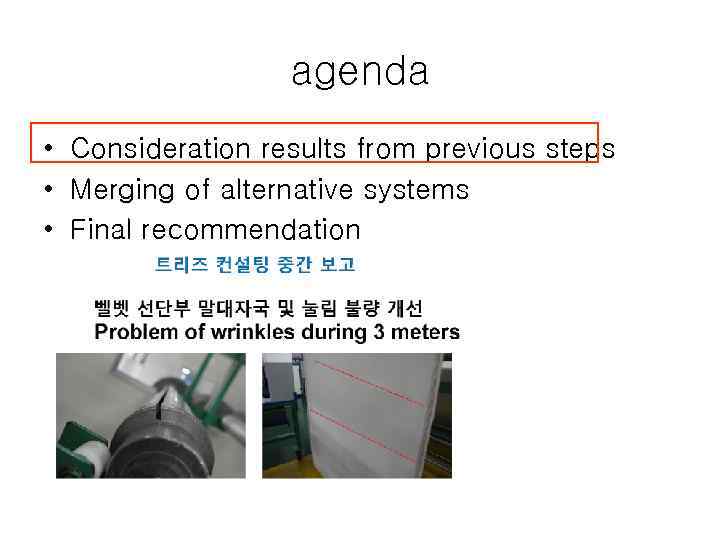

agenda • Consideration results from previous steps • Merging of alternative systems • Final recommendation

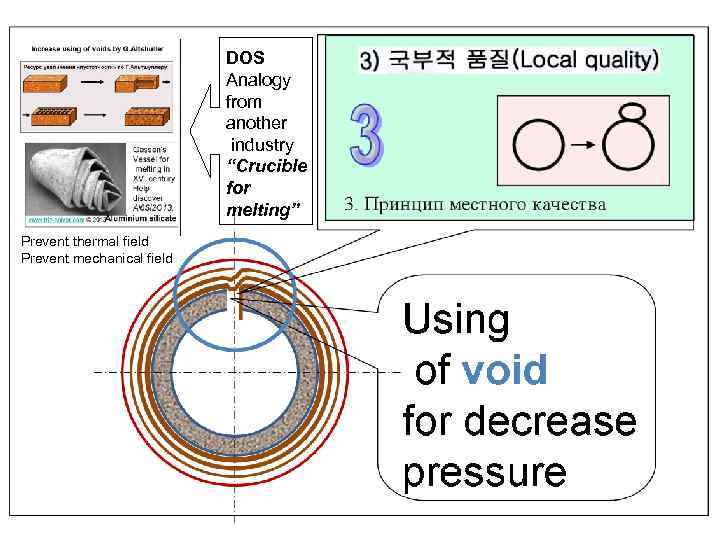

DOS Analogy from another industry “Crucible for melting” Prevent thermal field Prevent mechanical field

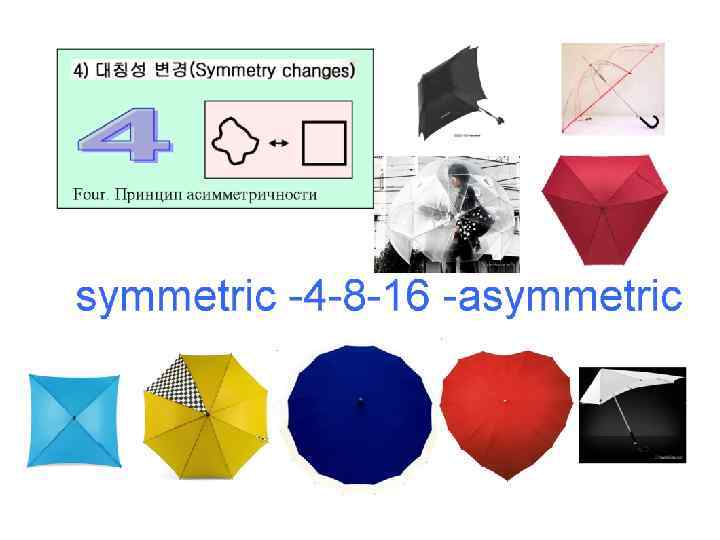

Принцип АСИММЕТРИИ 4. Асимметрия 4. 1. Перейти от симметричной формы объекта к асимметричной. 4. 2. Если объект асимметричен, увеличить степень асимметричности. 4. 3. неканоническое толкование – можно изменить тип симметрии системы Видео будет доступно по ссылке: https: //vk. com/video 93884411_171061676

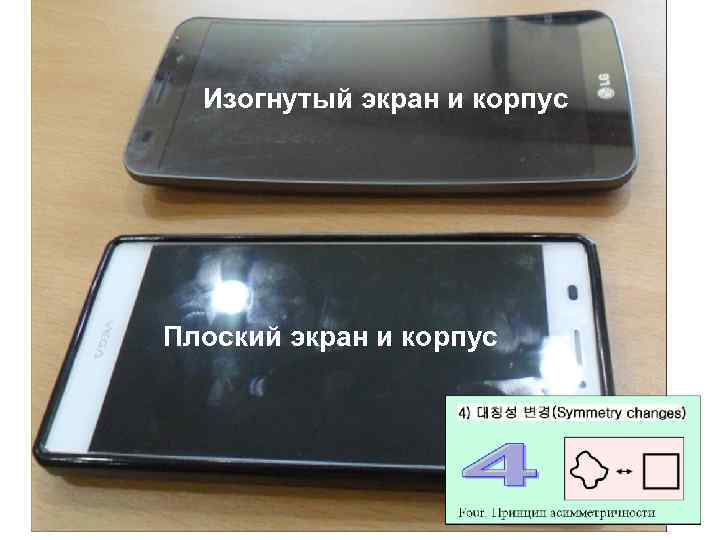

Изогнутый экран и корпус Плоский экран и корпус

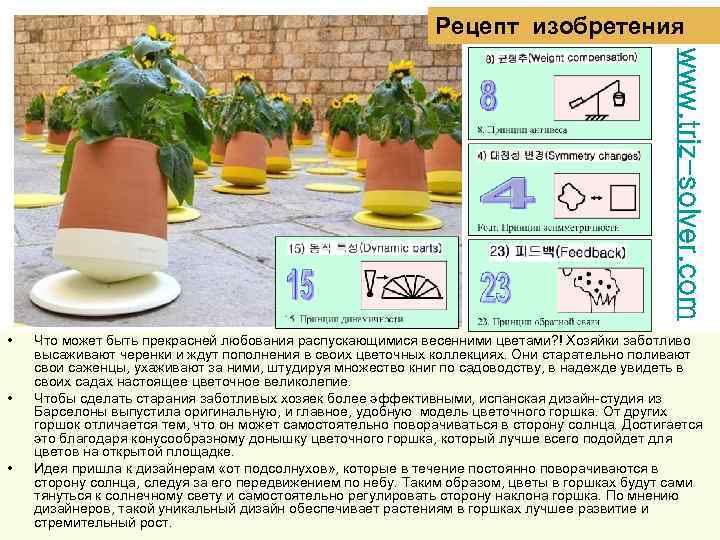

Рецепт изобретения www. triz-solver. com • • • Что может быть прекрасней любования распускающимися весенними цветами? ! Хозяйки заботливо высаживают черенки и ждут пополнения в своих цветочных коллекциях. Они старательно поливают свои саженцы, ухаживают за ними, штудируя множество книг по садоводству, в надежде увидеть в своих садах настоящее цветочное великолепие. Чтобы сделать старания заботливых хозяек более эффективными, испанская дизайн-студия из Барселоны выпустила оригинальную, и главное, удобную модель цветочного горшка. От других горшок отличается тем, что он может самостоятельно поворачиваться в сторону солнца. Достигается это благодаря конусообразному донышку цветочного горшка, который лучше всего подойдет для цветов на открытой площадке. Идея пришла к дизайнерам «от подсолнухов» , которые в течение постоянно поворачиваются в сторону солнца, следуя за его передвижением по небу. Таким образом, цветы в горшках будут сами тянуться к солнечному свету и самостоятельно регулировать сторону наклона горшка. По мнению дизайнеров, такой уникальный дизайн обеспечивает растениям в горшках лучшее развитие и стремительный рост.

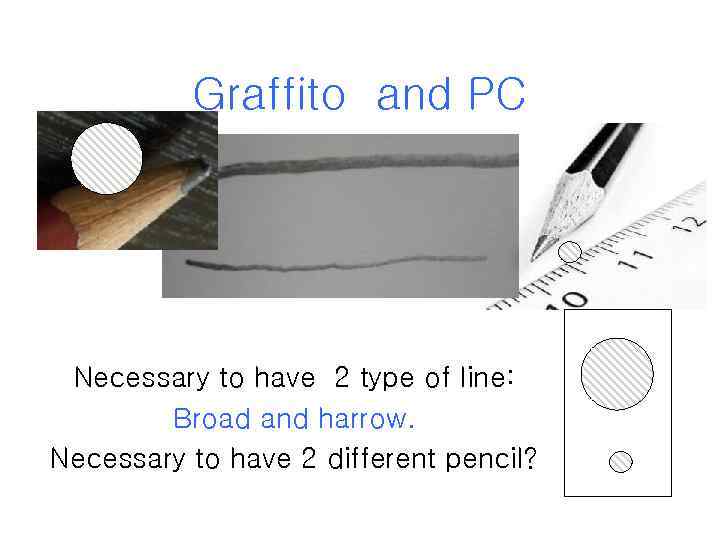

Graffito and PC Necessary to have 2 type of line: Broad and harrow. Necessary to have 2 different pencil?

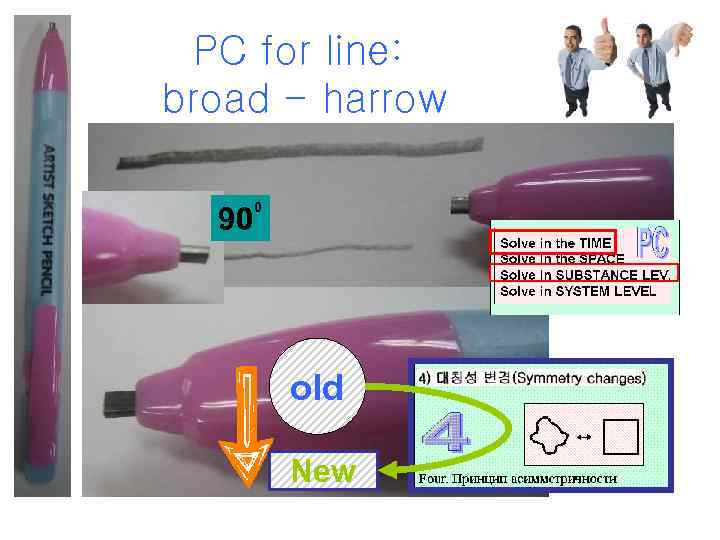

PC for line: broad - harrow 0 90 old New
Disadvantages: rigid fixing of edge – problem with alignment “Planarization” system (insertion) Flexible insertion

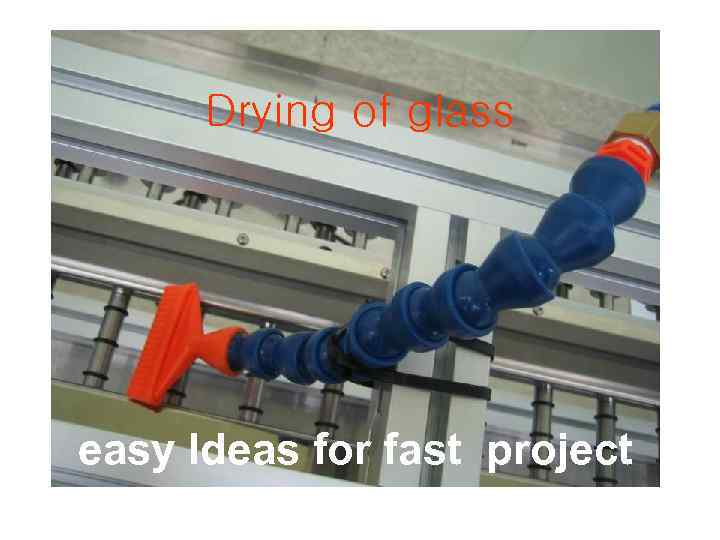

Drying of glass easy Ideas for fast project

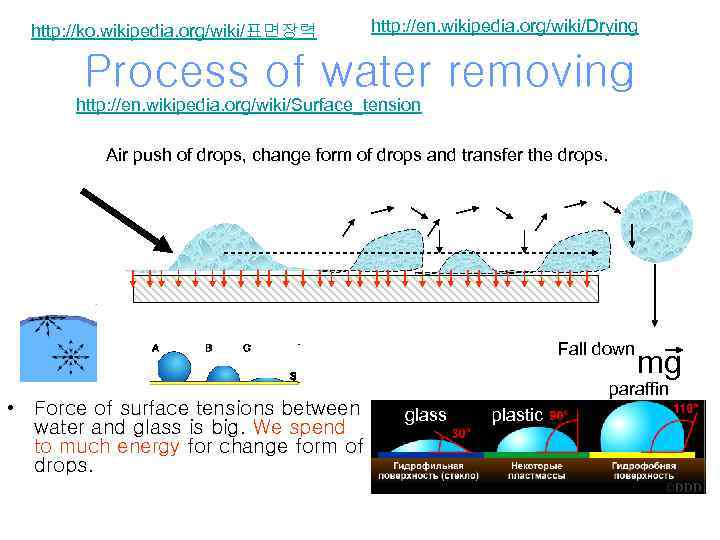

http: //ko. wikipedia. org/wiki/표면장력 http: //en. wikipedia. org/wiki/Drying Process of water removing http: //en. wikipedia. org/wiki/Surface_tension Air push of drops, change form of drops and transfer the drops. Fall down • Force of surface tensions between water and glass is big. We spend to much energy for change form of drops. mg paraffin glass plastic

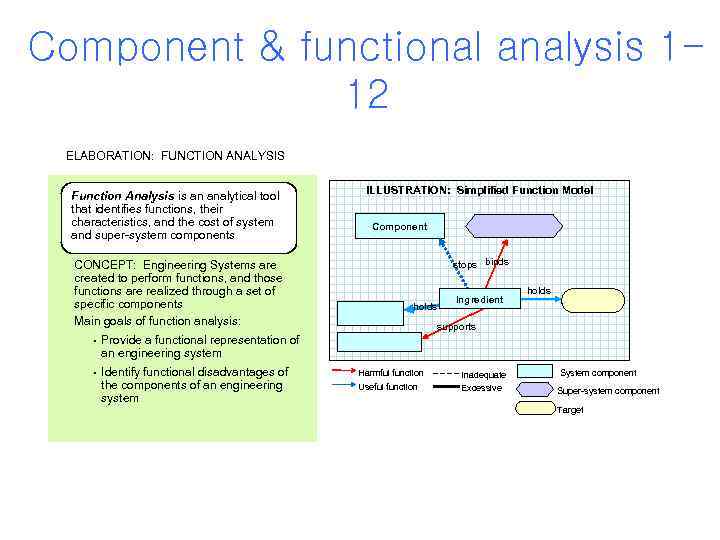

Component & functional analysis 112 ELABORATION: FUNCTION ANALYSIS Function Analysis is an analytical tool that identifies functions, their characteristics, and the cost of system and super-system components CONCEPT: Engineering Systems are created to perform functions, and those functions are realized through a set of specific components Main goals of function analysis: • Identify functional disadvantages of the components of an engineering system Component stops binds holds Ingredient holds supports Provide a functional representation of an engineering system • ILLUSTRATION: Simplified Function Model Harmful function Useful function Inadequate Excessive System component Super-system component Target

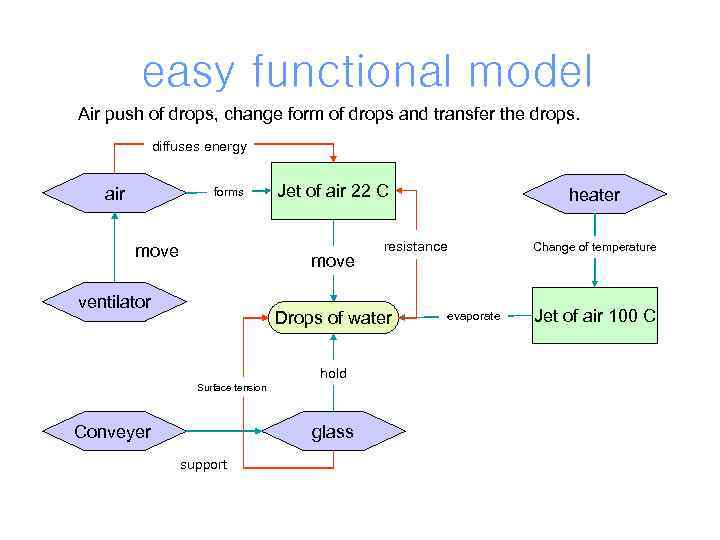

easy functional model Air push of drops, change form of drops and transfer the drops. diffuses energy air forms move Jet of air 22 C move ventilator resistance Drops of water hold Surface tension Conveyer glass support heater evaporate Change of temperature Jet of air 100 C
List of disadvantages and key problems 1. Force of surface tensions between water and glass is big. We spend to much energy for change form of drops. Key problem : small level of temperature of water. 2. Use cold water with 22 C is bad, because we have high level of surface tensions. Key problem : small level of temperature of water. 3. Big viscosity of water in 22 C 4. Long way for move of water. Key problem: non correct position of glass 5. big resistance: water& glass. Key problem: we only push of water ( move of drops and change form of cover) 6. insufficient of horizontal velocity of move. Key problem: necessary tear away of drops, because hesitance “water – air” is small 7. We lost of power from jet. Key problem: energy from jet dissipate 8. Direction of gravity field and motion of water is not coincide. Key problem: non correct position of glasses. 9. We have big space of conveyer ( for linear conveyer) 10. We can remove of water only from 1 sides Key problem: necessary treatment 2 sides simultaneously 11. We have two part for solve problem. Key problem: necessary refuse from use of water 12. Small velocity of drying. Key problem: necessary refuse from use of water for clean of glass We will stop by step solve of this key problems

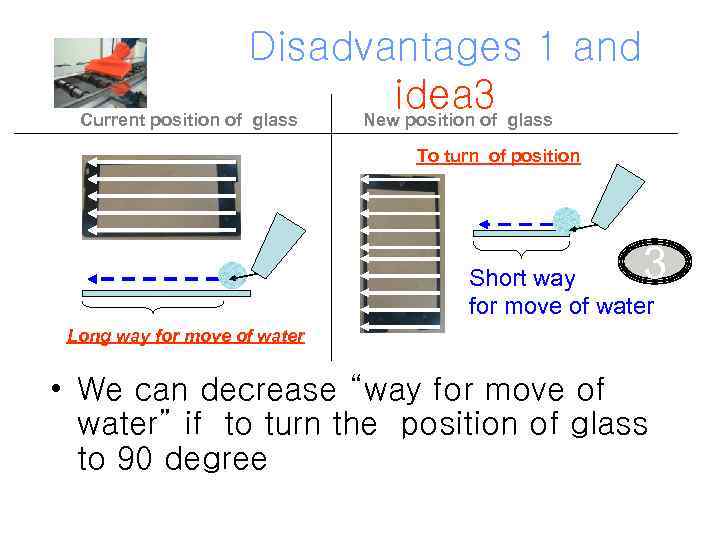

Disadvantages 1 and idea 3 Current position of glass New position of glass To turn of position 3 Short way for move of water Long way for move of water • We can decrease “way for move of water” if to turn the position of glass to 90 degree
5. Объединение Принцип ОБЪЕДИНЕНИЯ 5. 1. Соединить однородные или предназначенные для смежных операций объекты. 5. 2. Объединить во времени однородные или смежные операции. 5. 3. «умножение функции на число» Видео будет доступно по ссылке: https: //vk. com/video-93884411_171061681

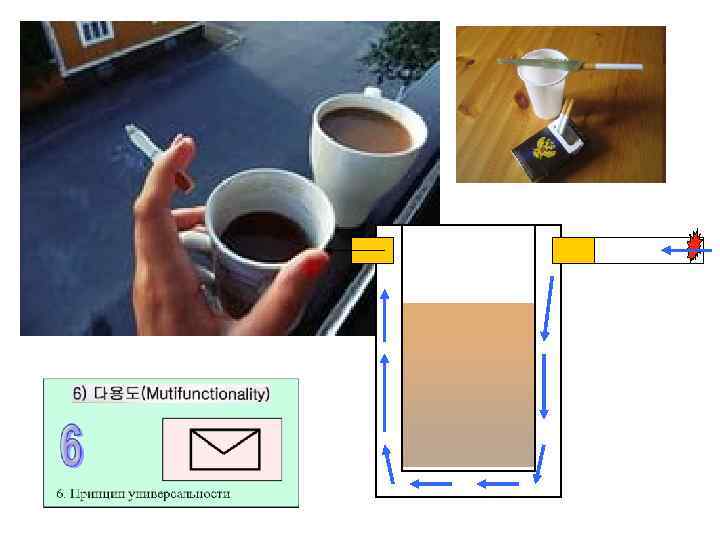

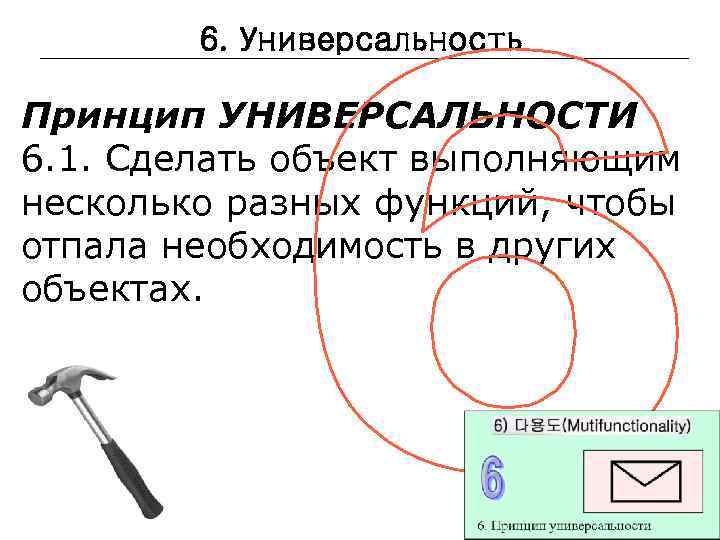

6. Универсальность Принцип УНИВЕРСАЛЬНОСТИ 6. 1. Сделать объект выполняющим несколько разных функций, чтобы отпала необходимость в других объектах.

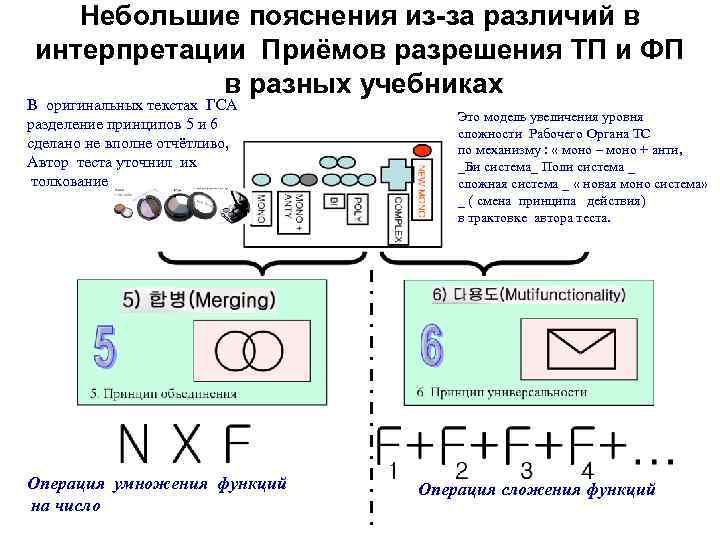

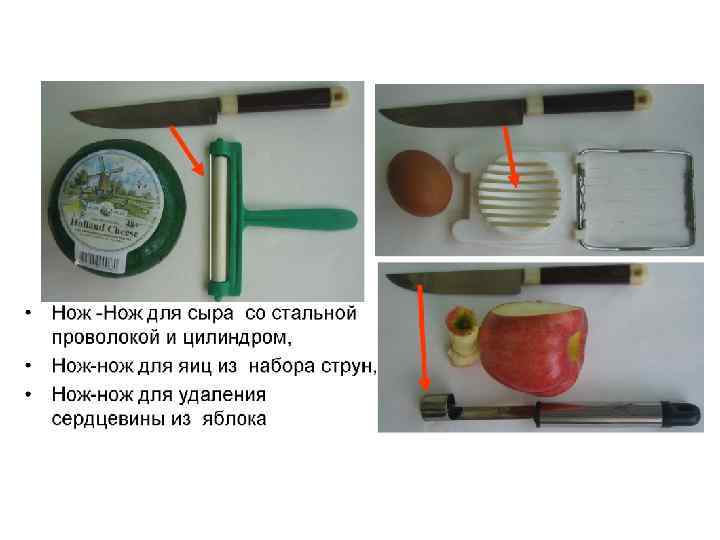

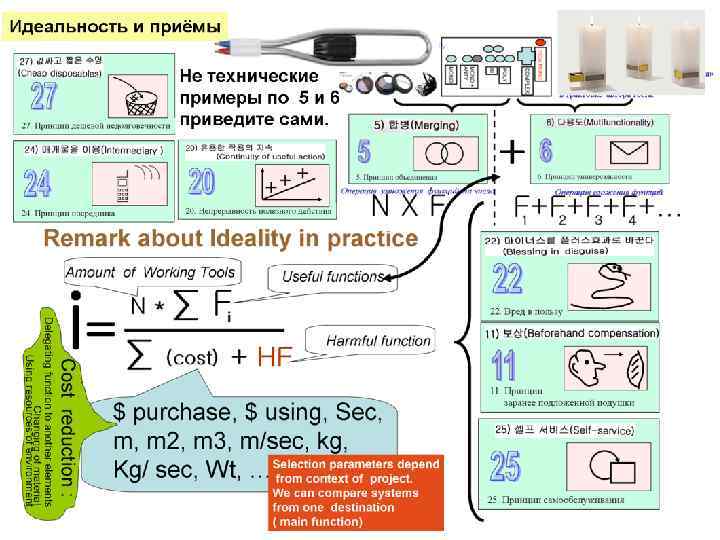

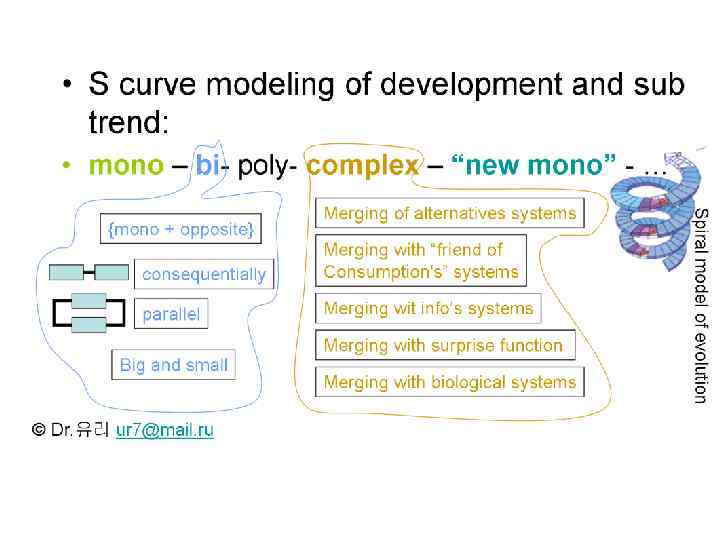

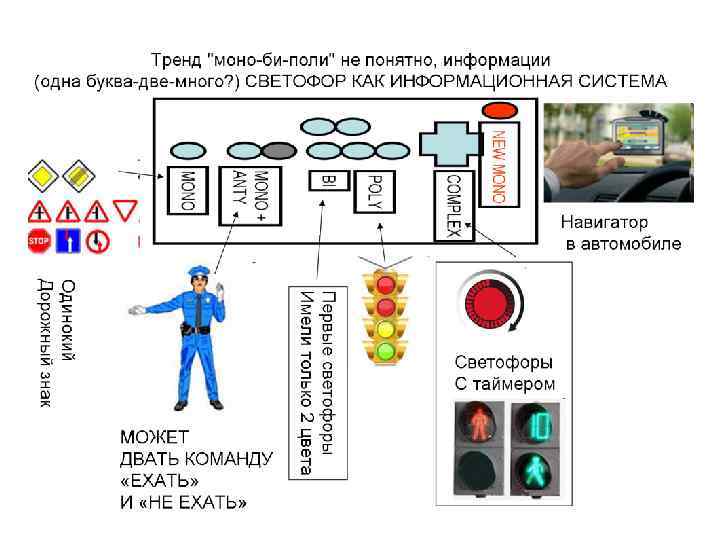

Небольшие пояснения из-за различий в интерпретации Приёмов разрешения ТП и ФП в разных учебниках В оригинальных текстах ГСА разделение принципов 5 и 6 сделано не вполне отчётливо, Автор теста уточнил их толкование Операция умножения функций на число Это модель увеличения уровня сложности Рабочего Органа ТС по механизму : « моно – моно + анти, _Би система_ Поли система _ сложная система _ « новая моно система» _ ( смена принципа действия) в трактовке автора теста. Операция сложения функций

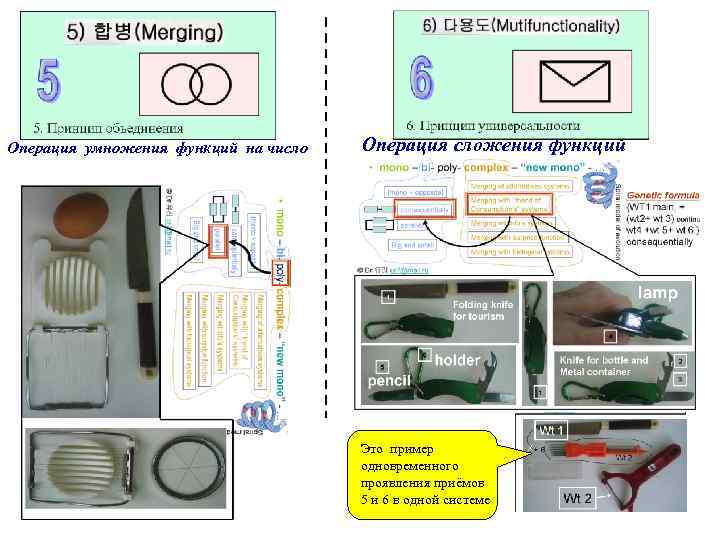

Операция умножения функций на число Операция сложения функций Это пример одновременного проявления приёмов 5 и 6 в одной системе

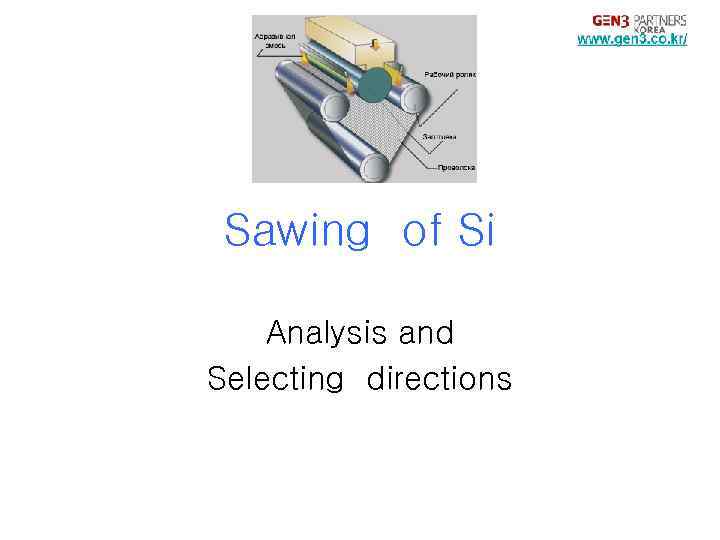

Sawing of Si Analysis and Selecting directions

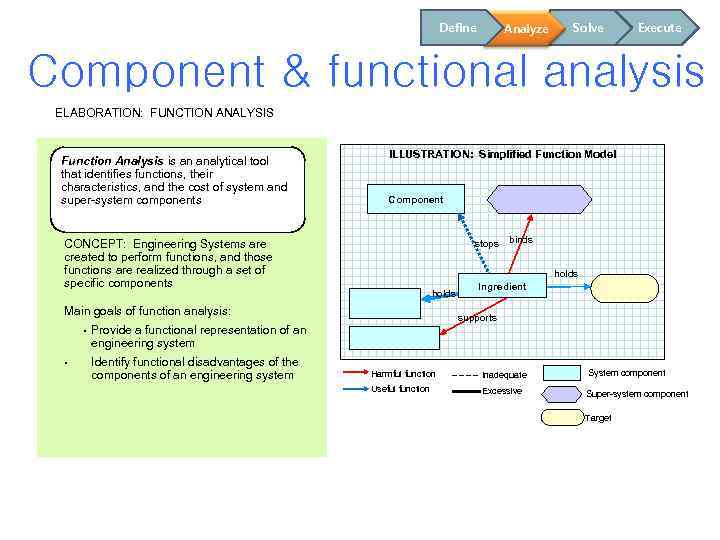

Define Solve Analyze Execute Component & functional analysis ELABORATION: FUNCTION ANALYSIS Function Analysis is an analytical tool that identifies functions, their characteristics, and the cost of system and super-system components ILLUSTRATION: Simplified Function Model Component CONCEPT: Engineering Systems are created to perform functions, and those functions are realized through a set of specific components stops • binds holds Main goals of function analysis: • Ingredient supports Provide a functional representation of an engineering system Identify functional disadvantages of the components of an engineering system Harmful function Useful function Excessive System component Inadequate Super-system component Target

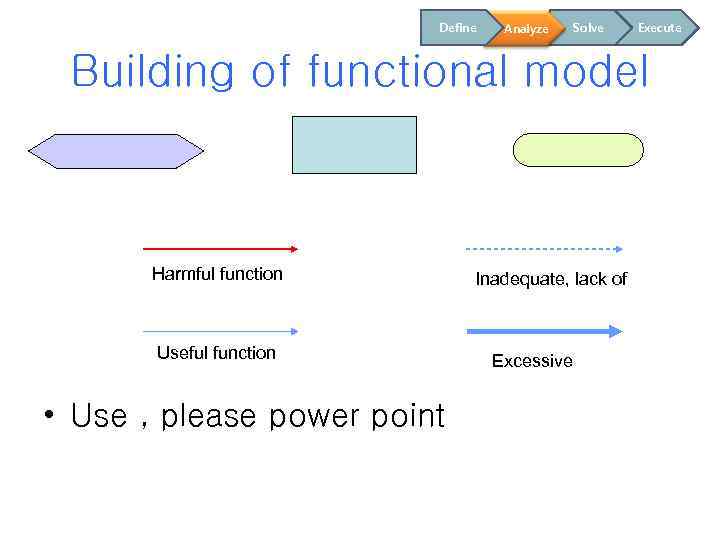

Define Analyze Solve Execute Building of functional model Harmful function Useful function • Use , please power point Inadequate, lack of Excessive

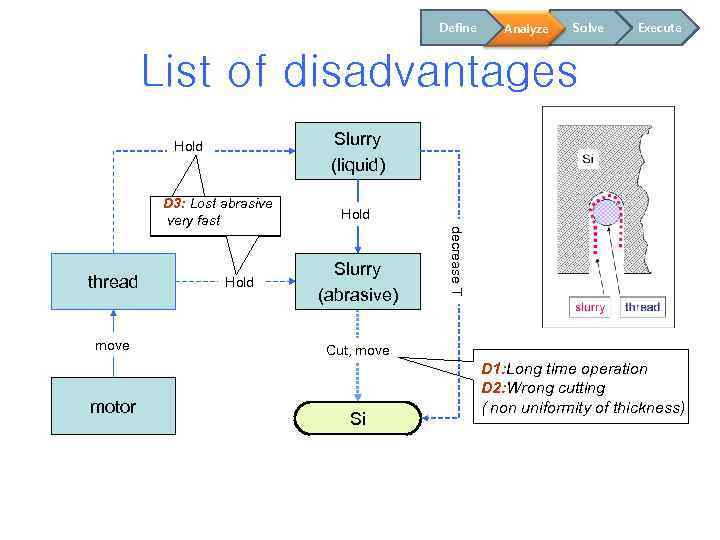

Define Analyze Solve Execute List of disadvantages Slurry (liquid) Hold thread move motor Hold Slurry (abrasive) decrease T D 3: Lost abrasive very fast Cut, move Si D 1: Long time operation D 2: Wrong cutting ( non uniformity of thickness)

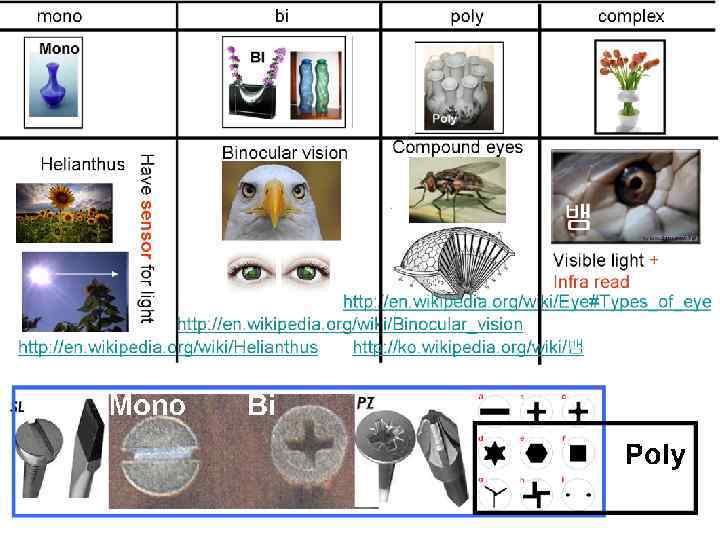

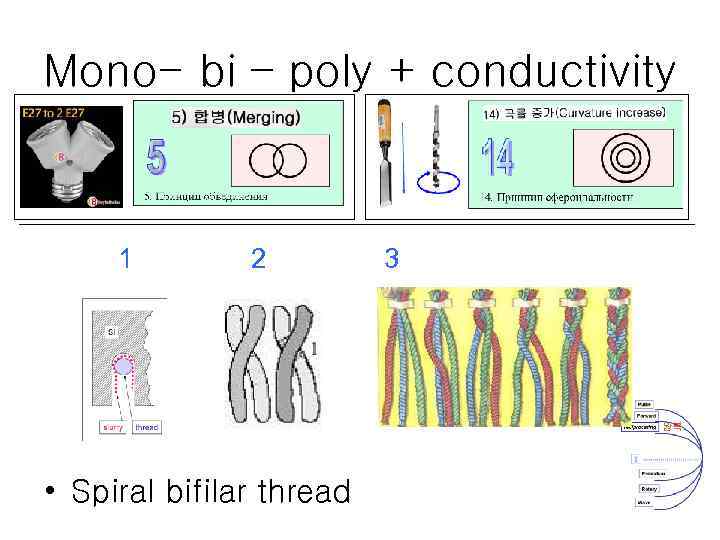

Mono- bi – poly + conductivity 1 2 • Spiral bifilar thread 3

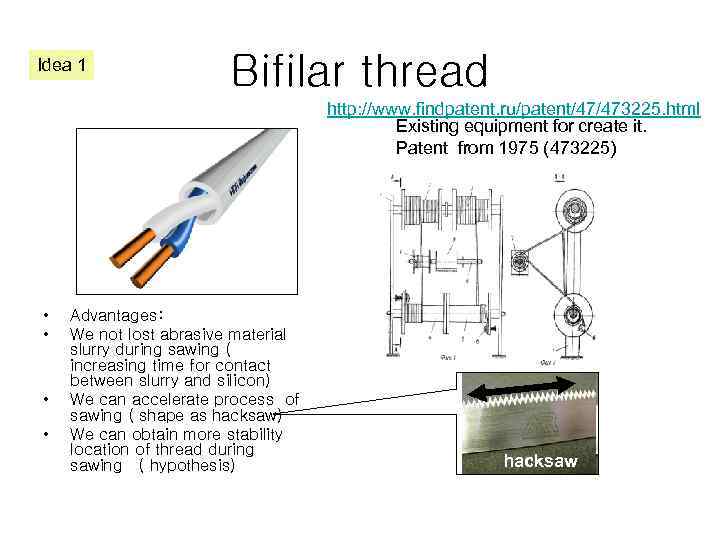

Idea 1 Bifilar thread http: //www. findpatent. ru/patent/47/473225. html Existing equipment for create it. Patent from 1975 (473225) • • Advantages: We not lost abrasive material slurry during sawing ( increasing time for contact between slurry and silicon) We can accelerate process of sawing ( shape as hacksaw) We can obtain more stability location of thread during sawing ( hypothesis) hacksaw

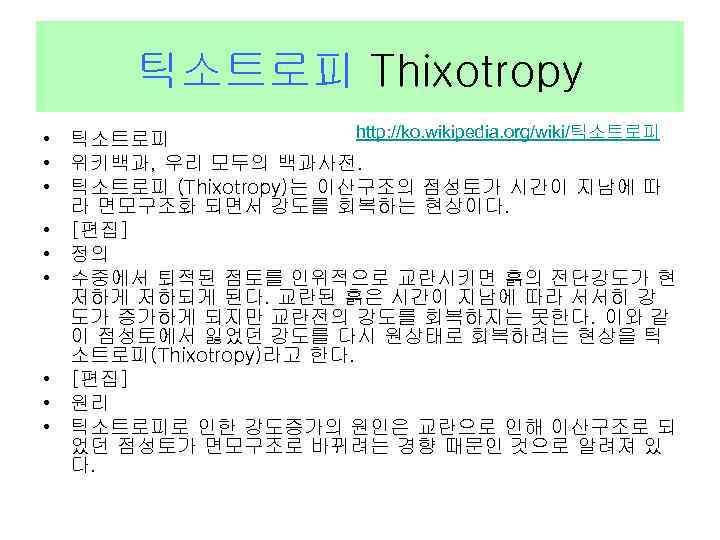

틱소트로피 Thixotropy http: //ko. wikipedia. org/wiki/틱소트로피 • 위키백과, 우리 모두의 백과사전. • 틱소트로피 (Thixotropy)는 이산구조의 점성토가 시간이 지남에 따 라 면모구조화 되면서 강도를 회복하는 현상이다. • [편집] • 정의 • 수중에서 퇴적된 점토를 인위적으로 교란시키면 흙의 전단강도가 현 저하게 저하되게 된다. 교란된 흙은 시간이 지남에 따라 서서히 강 도가 증가하게 되지만 교란전의 강도를 회복하지는 못한다. 이와 같 이 점성토에서 잃었던 강도를 다시 원상태로 회복하려는 현상을 틱 소트로피(Thixotropy)라고 한다. • [편집] • 원리 • 틱소트로피로 인한 강도증가의 원인은 교란으로 인해 이산구조로 되 었던 점성토가 면모구조로 바뀌려는 경향 때문인 것으로 알려져 있 다.

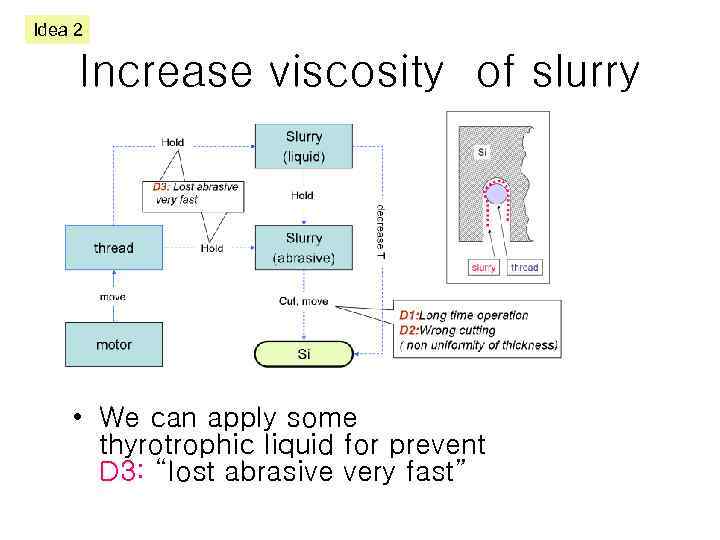

Idea 2 Increase viscosity of slurry • We can apply some thyrotrophic liquid for prevent D 3: “lost abrasive very fast”

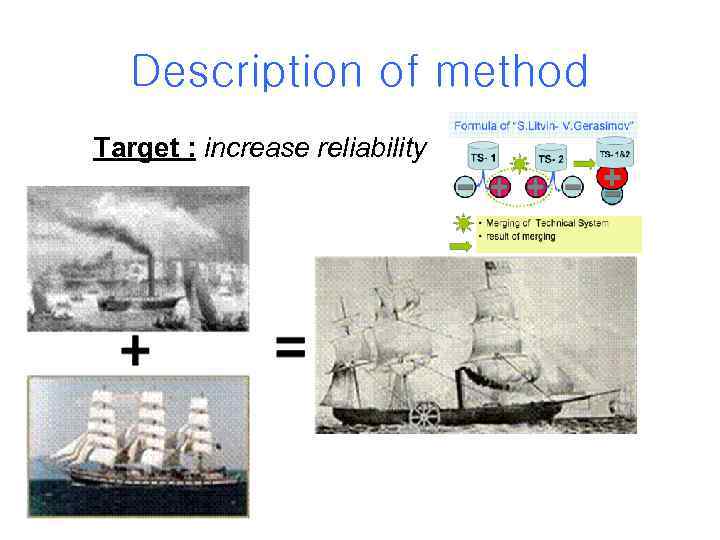

Description of method Target : increase reliability
Description of method Target : cost reduction

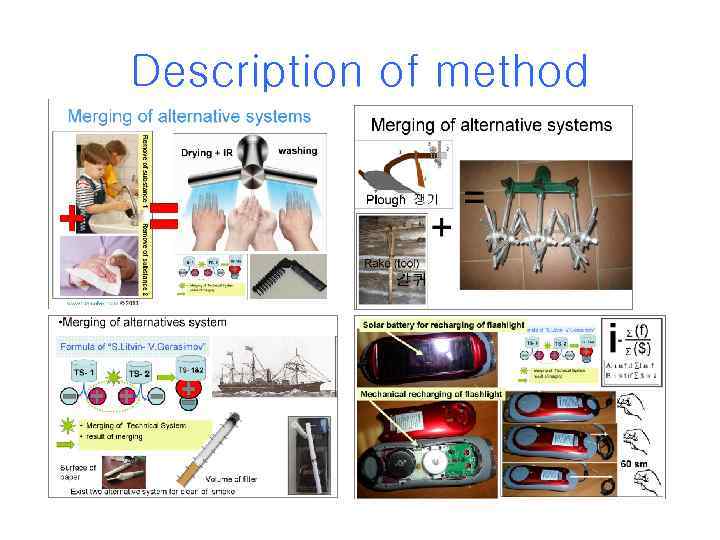

Description of method

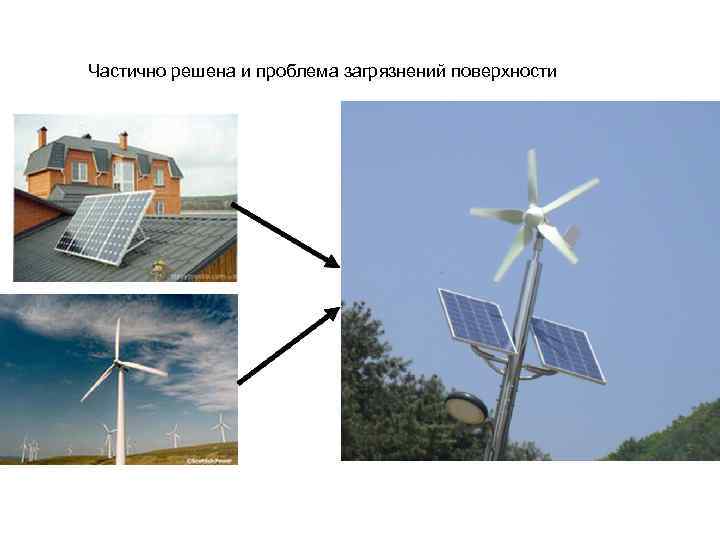

Частично решена и проблема загрязнений поверхности
Technical parameters Let’s consider success technology for grows salad lettuce and let’s extract important information about technical parameters for home vegetables gardens

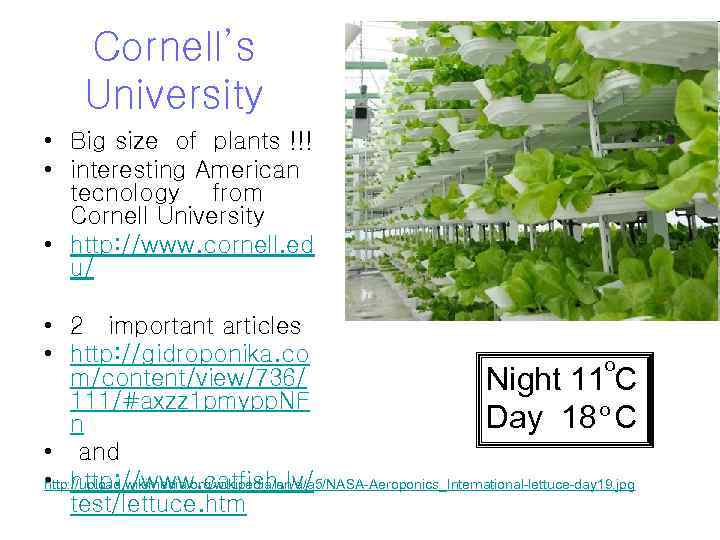

Cornell’s University • Big size of plants !!! • interesting American tecnology from Cornell University • http: //www. cornell. ed u/ • 2 important articles • http: //gidroponika. co o m/content/view/736/ Night 11 C 111/#axzz 1 pmypp. NF o Day 18 C n • and http: //upload. wikimedia. org/wikipedia/en/a/a 5/NASA-Aeroponics_International-lettuce-day 19. jpg • http: //www. catfish. lv/ test/lettuce. htm

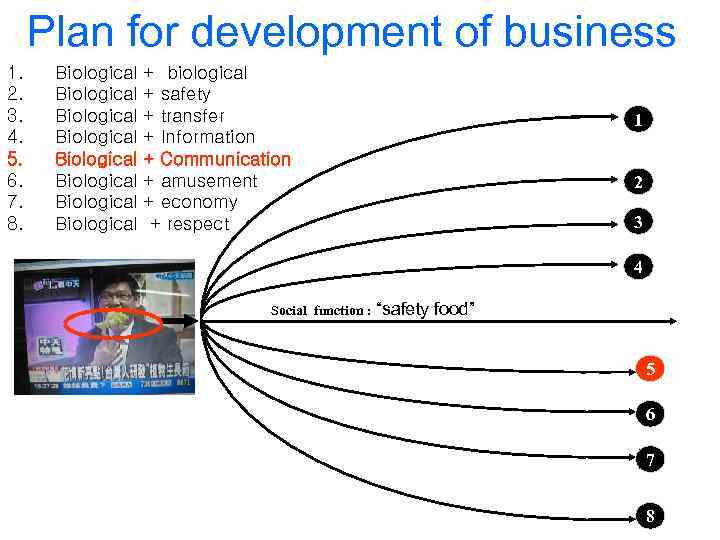

Plan for development of business 1. 2. 3. 4. 5. 6. 7. 8. Biological Biological + biological + safety + transfer + Information + Communication + amusement + economy + respect 1 2 3 4 Social function : “safety food” 5 6 7 8

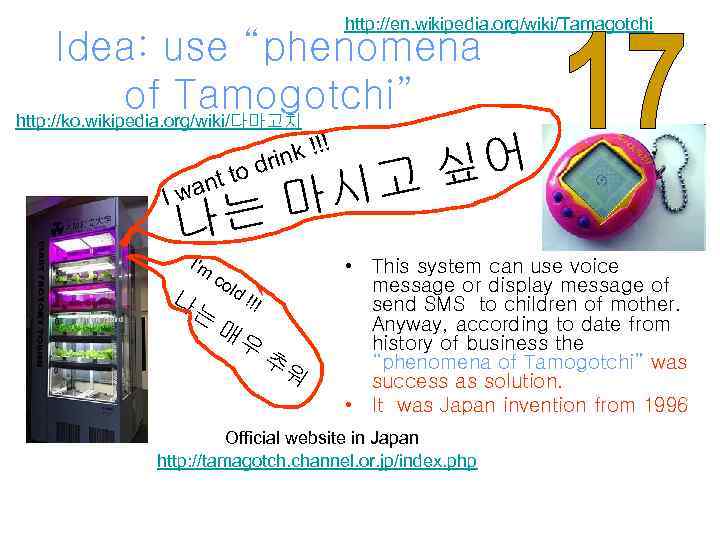

http: //en. wikipedia. org/wiki/Tamagotchi Idea: use “phenomena of Tamogotchi” http: //ko. wikipedia. org/wiki/다마고치 k !!! drin nt to I wa 는 마 나 I'm 나 co ld !!! 는 매 우 추 워 싶어 고 시 • This system can use voice message or display message of send SMS to children of mother. Anyway, according to date from history of business the “phenomena of Tamogotchi” was success as solution. • It was Japan invention from 1996 Official website in Japan http: //tamagotch. channel. or. jp/index. php

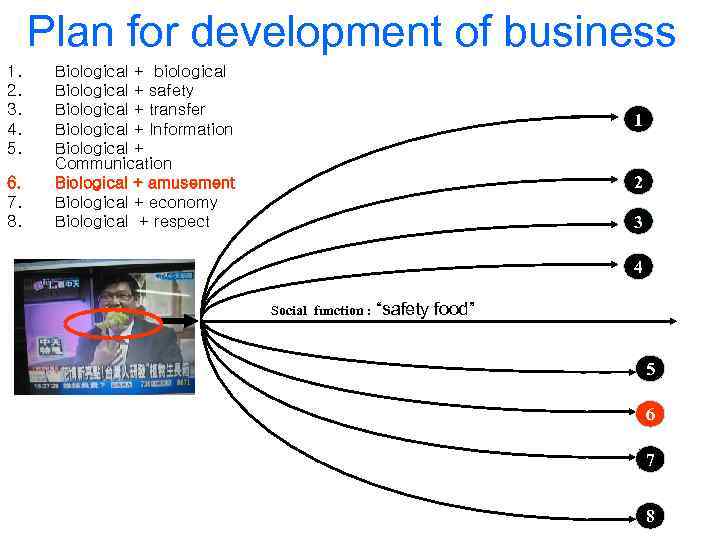

Plan for development of business 1. 2. 3. 4. 5. 6. 7. 8. Biological + biological Biological + safety Biological + transfer Biological + Information Biological + Communication Biological + amusement Biological + economy Biological + respect 1 2 3 4 Social function : “safety food” 5 6 7 8
http: //en. wikipedia. org/wiki/Time-lapse_photography Time-lapse photography Camera from home garden can send movie in computer or hand phone of children • http: //www. youtube. com/watch? v=Uth. AX-CIwpo Open , please, movie about it

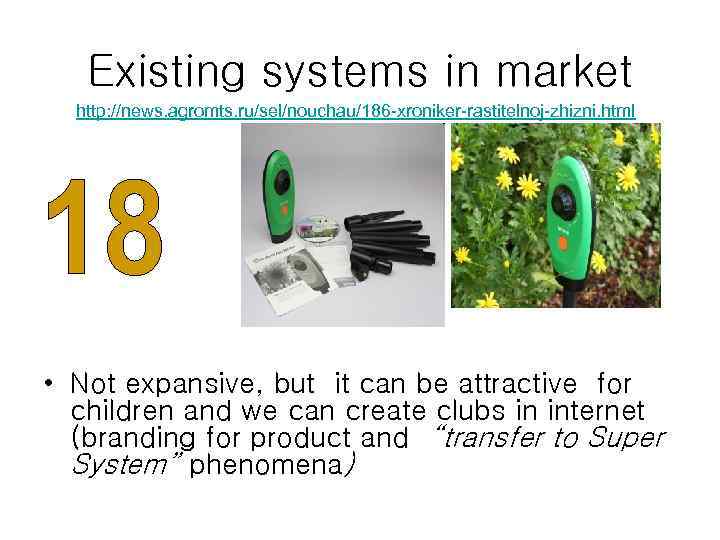

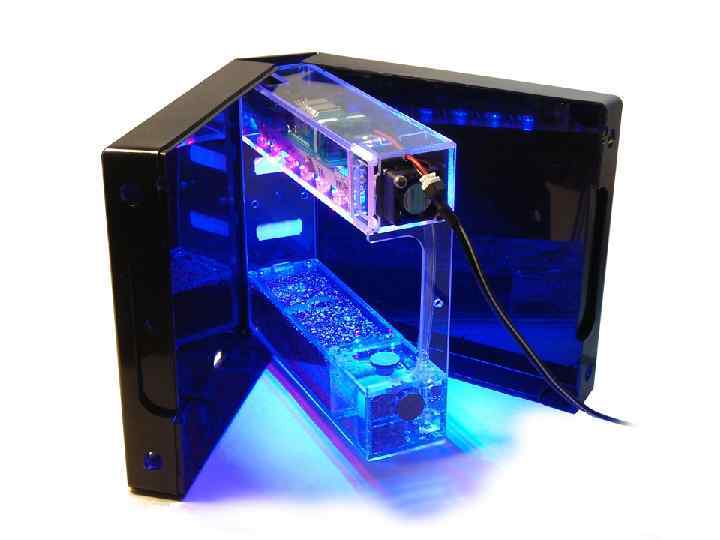

Existing systems in market http: //news. agromts. ru/sel/nouchau/186 -xroniker-rastitelnoj-zhizni. html • Not expansive, but it can be attractive for children and we can create clubs in internet (branding for product and “transfer to Super System” phenomena)

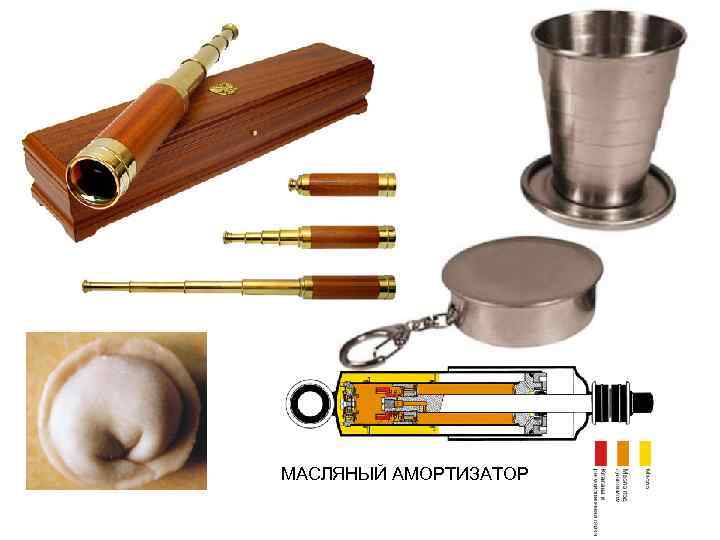

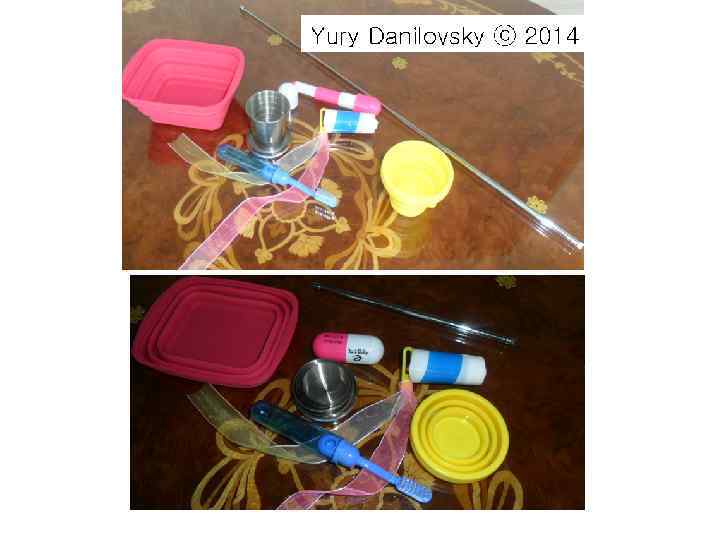

7. “Матрешка” Принцип "МАТРЕШКИ" 7. 1. Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего, и т. д. 7. 2. Один объект проходит сквозь полость в другом объекте. 7. 3. можно вставлять друг в друга и вещества и поля и информацию видео будет доступно по ссылке: https: //vk. com/video-93884411_171062769
МАСЛЯНЫЙ АМОРТИЗАТОР

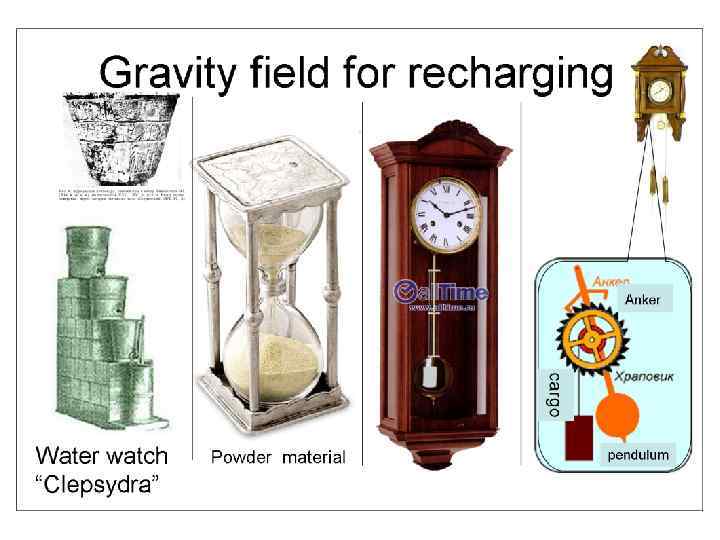

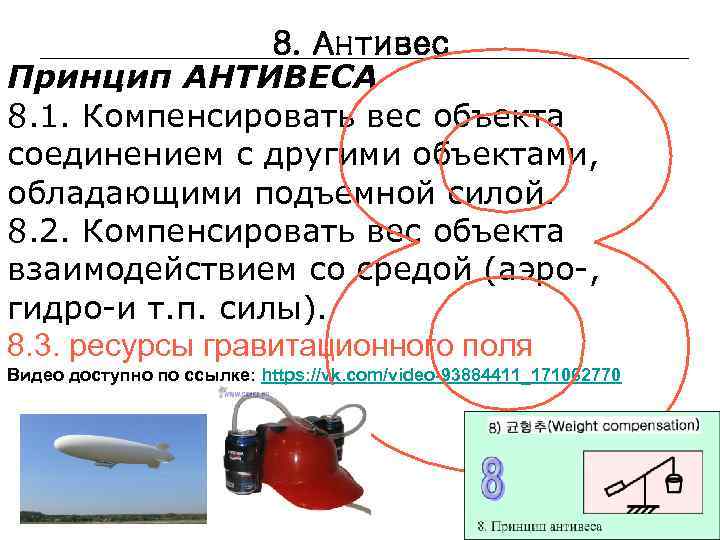

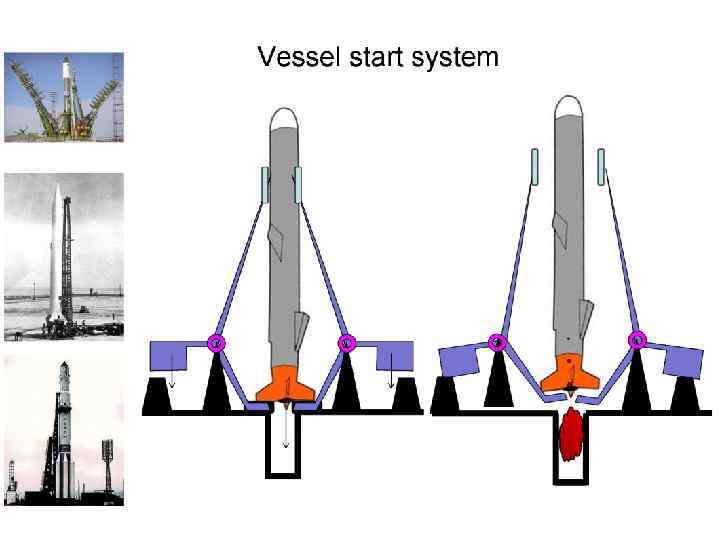

8. Антивес Принцип АНТИВЕСА 8. 1. Компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой. 8. 2. Компенсировать вес объекта взаимодействием со средой (аэро-, гидро-и т. п. силы). 8. 3. ресурсы гравитационного поля Видео доступно по ссылке: https: //vk. com/video-93884411_171062770

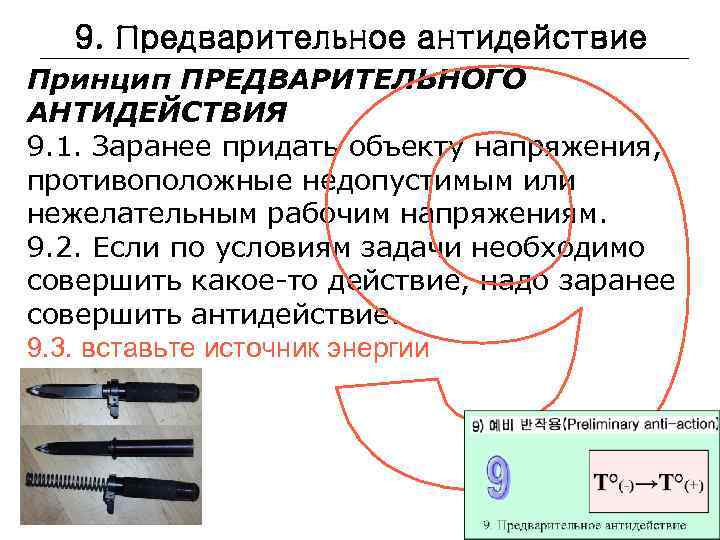

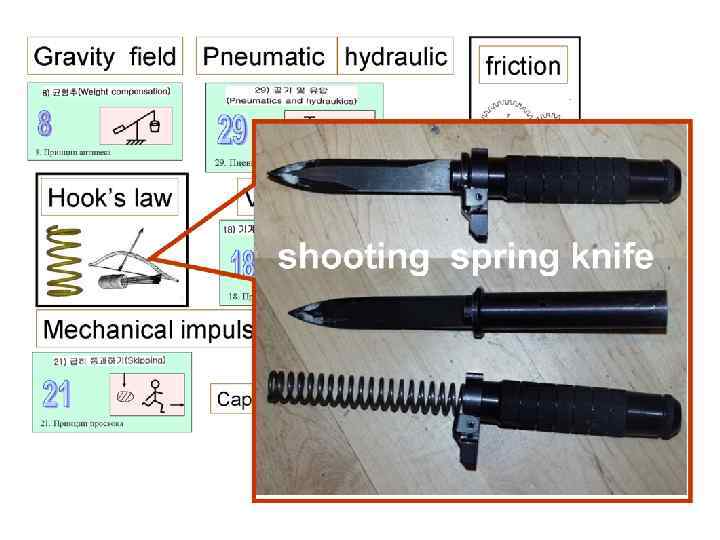

9. Предварительное антидействие Принцип ПРЕДВАРИТЕЛЬНОГО АНТИДЕЙСТВИЯ 9. 1. Заранее придать объекту напряжения, противоположные недопустимым или нежелательным рабочим напряжениям. 9. 2. Если по условиям задачи необходимо совершить какое-то действие, надо заранее совершить антидействие. 9. 3. вставьте источник энергии

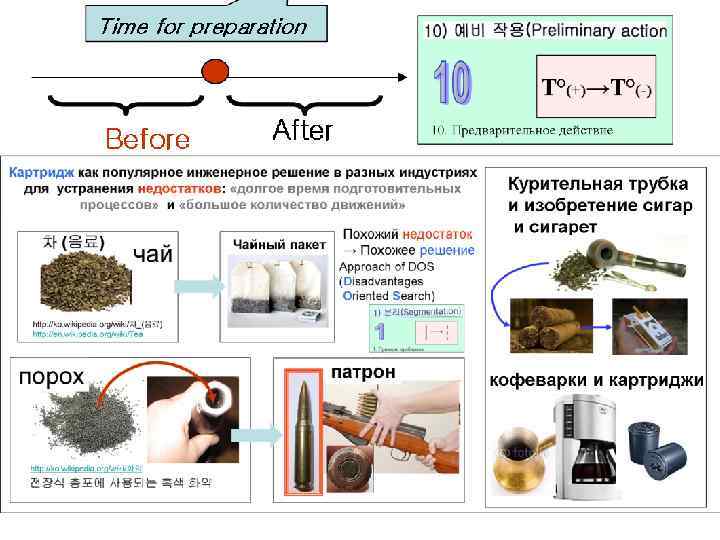

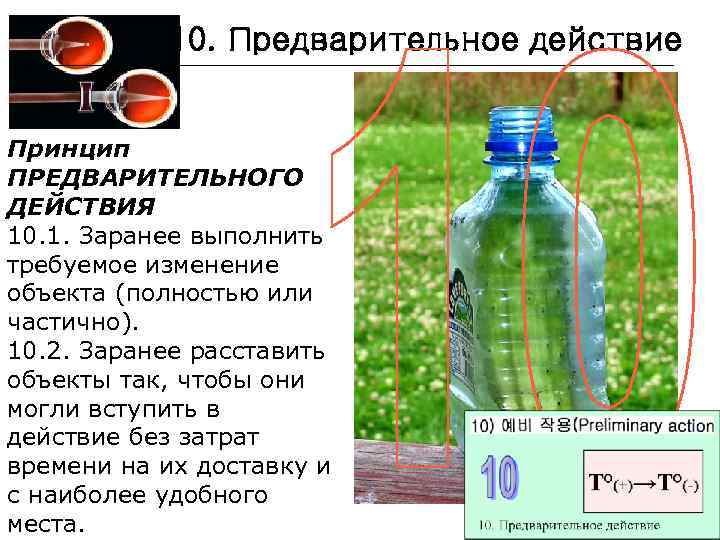

10. Предварительное действие Принцип ПРЕДВАРИТЕЛЬНОГО ДЕЙСТВИЯ 10. 1. Заранее выполнить требуемое изменение объекта (полностью или частично). 10. 2. Заранее расставить объекты так, чтобы они могли вступить в действие без затрат времени на их доставку и с наиболее удобного места.

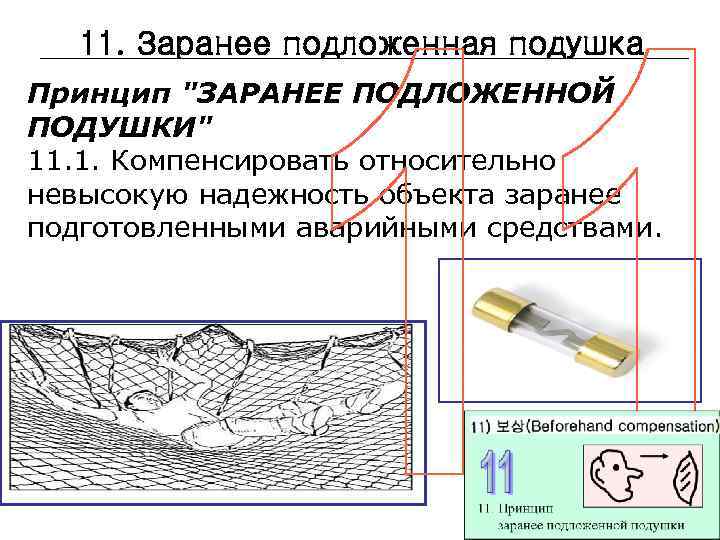

11. Заранее подложенная подушка Принцип "ЗАРАНЕЕ ПОДЛОЖЕННОЙ ПОДУШКИ" 11. 1. Компенсировать относительно невысокую надежность объекта заранее подготовленными аварийными средствами.

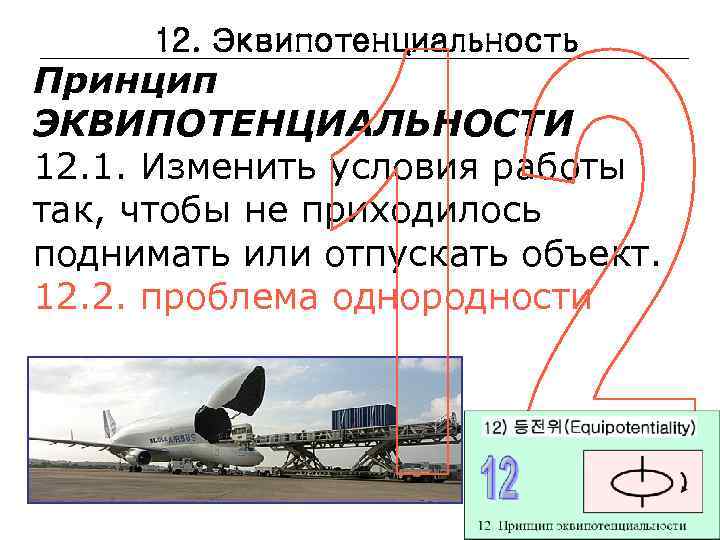

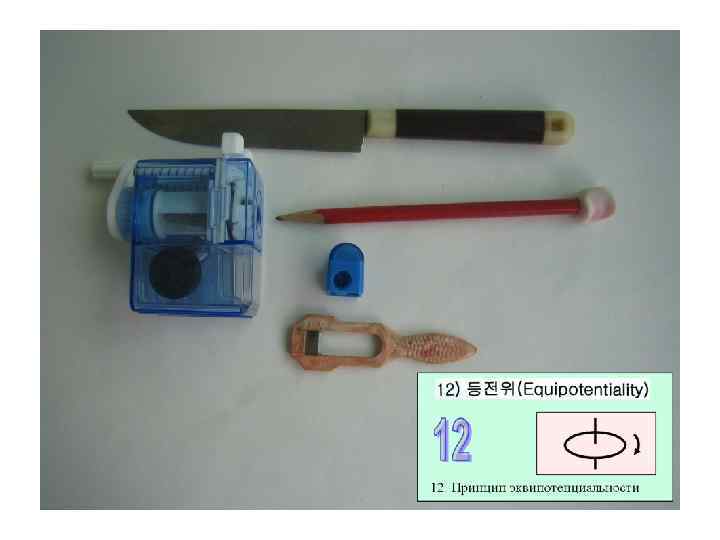

12. Эквипотенциальность Принцип ЭКВИПОТЕНЦИАЛЬНОСТИ 12. 1. Изменить условия работы так, чтобы не приходилось поднимать или отпускать объект. 12. 2. проблема однородности

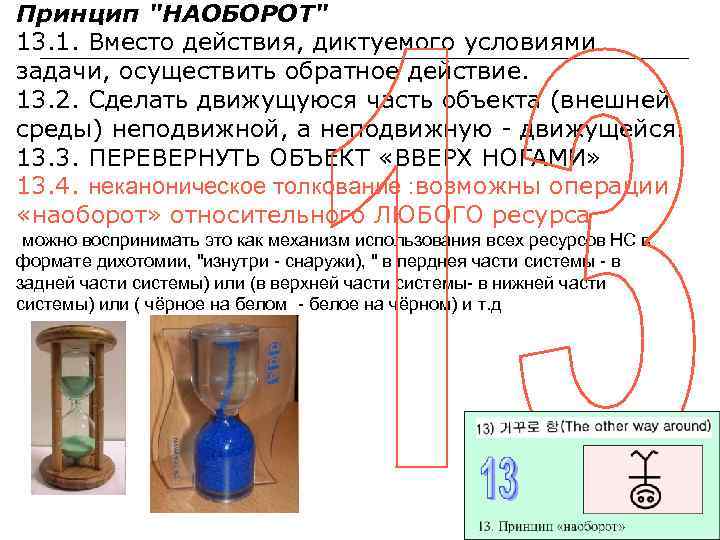

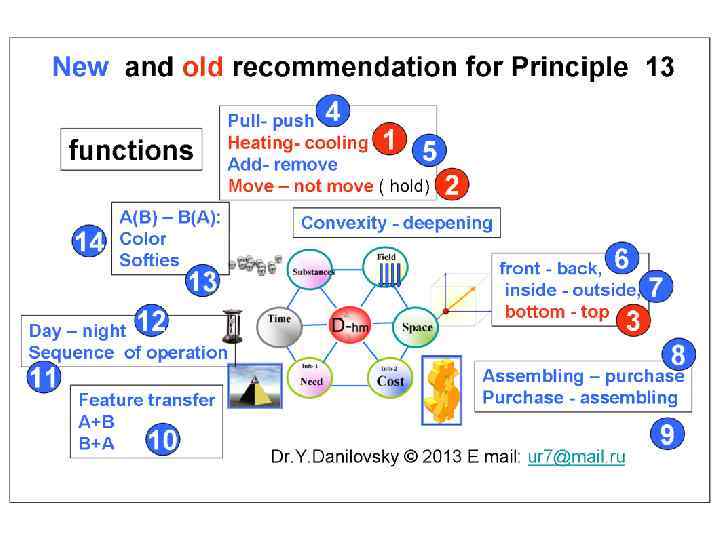

Принцип "НАОБОРОТ" 13. 1. Вместо действия, диктуемого условиями задачи, осуществить обратное действие. 13. 2. Сделать движущуюся часть объекта (внешней среды) неподвижной, а неподвижную - движущейся. 13. 3. ПЕРЕВЕРНУТЬ ОБЪЕКТ «ВВЕРХ НОГАМИ» 13. 4. неканоническое толкование : возможны операции «наоборот» относительного ЛЮБОГО ресурса можно воспринимать это как механизм использования всех ресурсов НС в формате дихотомии, "изнутри - снаружи), " в перднея части системы - в задней части системы) или (в верхней части системы- в нижней части системы) или ( чёрное на белом - белое на чёрном) и т. д

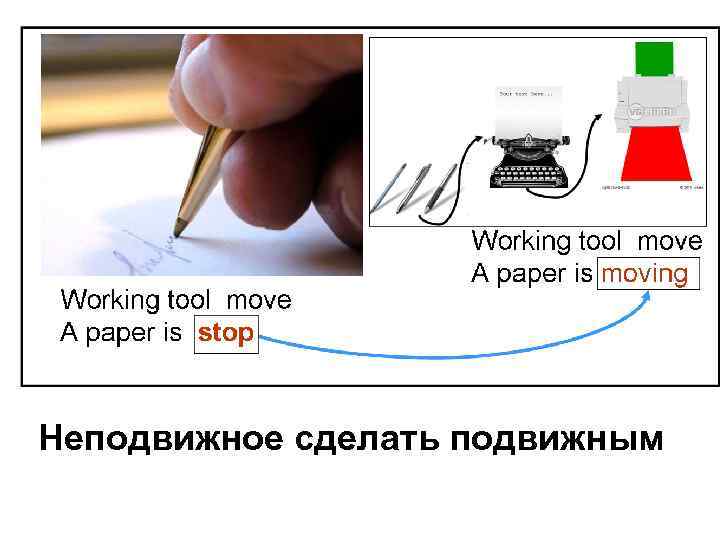

Неподвижное сделать подвижным
13. «Наоборот»

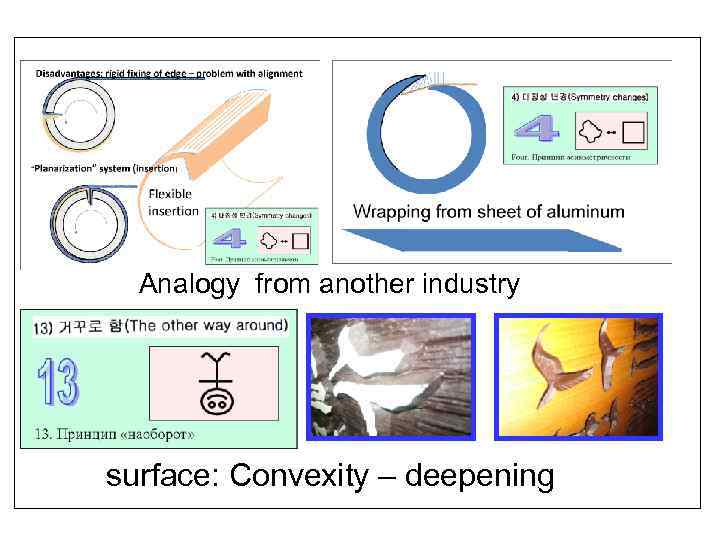

Analogy from another industry surface: Convexity – deepening

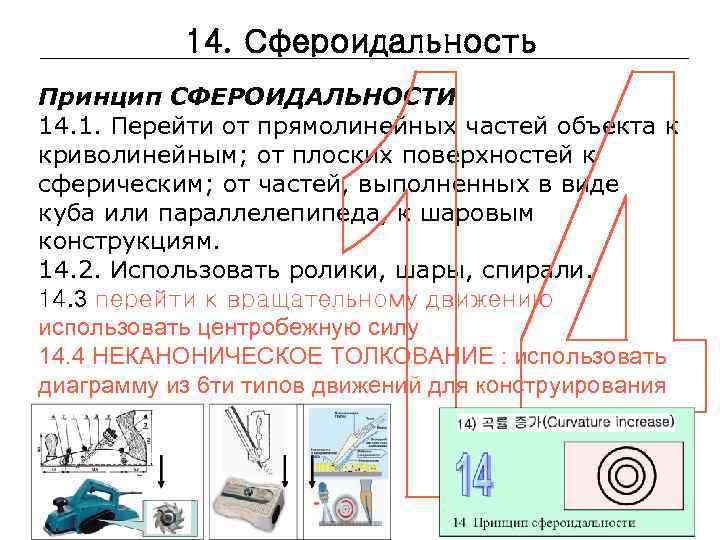

14. Сфероидальность Принцип СФЕРОИДАЛЬНОСТИ 14. 1. Перейти от прямолинейных частей объекта к криволинейным; от плоских поверхностей к сферическим; от частей, выполненных в виде куба или параллелепипеда, к шаровым конструкциям. 14. 2. Использовать ролики, шары, спирали. 14. 3 перейти к вращательному движению использовать центробежную силу 14. 4 НЕКАНОНИЧЕСКОЕ ТОЛКОВАНИЕ : использовать диаграмму из 6 ти типов движений для конструирования

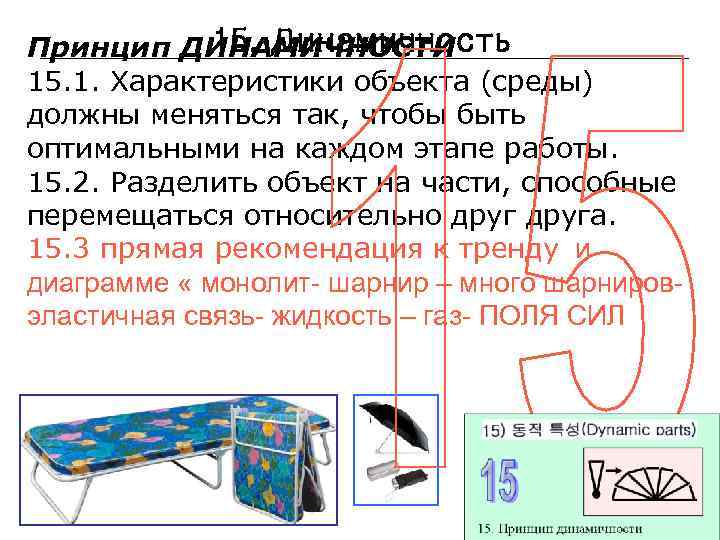

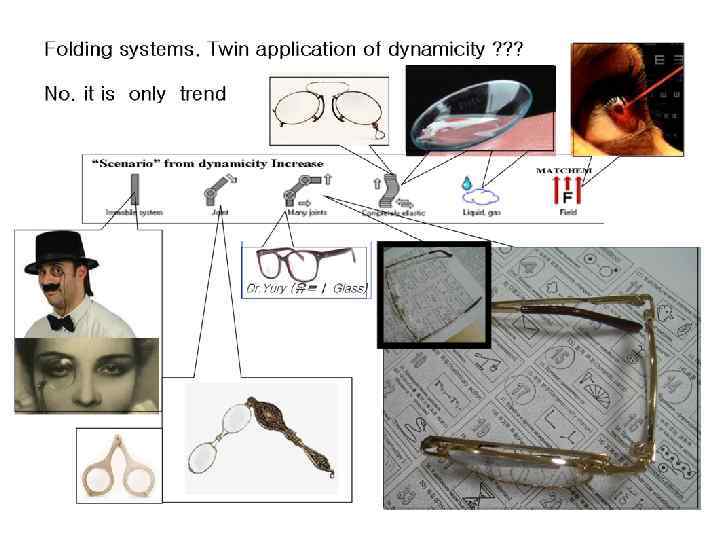

15. Динамичность Принцип ДИНАМИЧНОСТИ 15. 1. Характеристики объекта (среды) должны меняться так, чтобы быть оптимальными на каждом этапе работы. 15. 2. Разделить объект на части, способные перемещаться относительно друга. 15. 3 прямая рекомендация к тренду и диаграмме « монолит- шарнир – много шарниров- эластичная связь- жидкость – газ- ПОЛЯ СИЛ
Define Analyze New design of drum ( transformer) Solve Execute P = f ( D, v) • Diameter of drum must to be big during rolling of velvet and diameter of drum must to be small during storage for decrease pressure to internal layers of velvet.

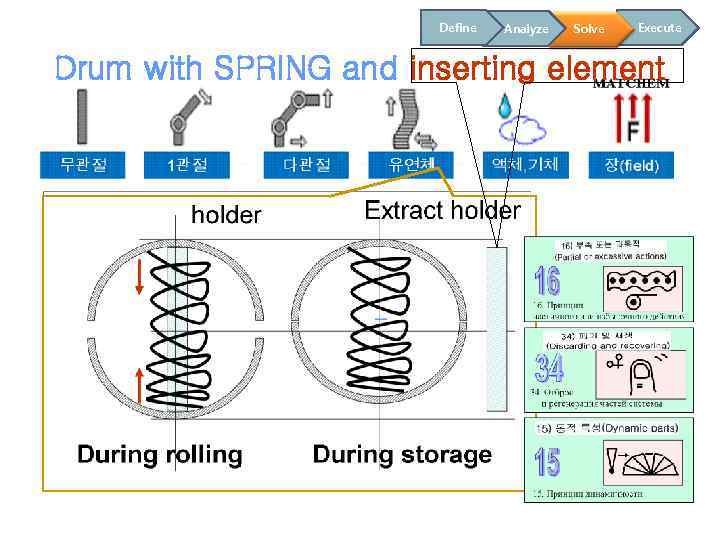

Define Analyze Solve Execute Drum with SPRING and inserting element
Concept 4 ( 2+1 cylinders) During rolling of velvet After rolling of velvet • 2 plastic parts plastic • 1 paper cylinder Paper

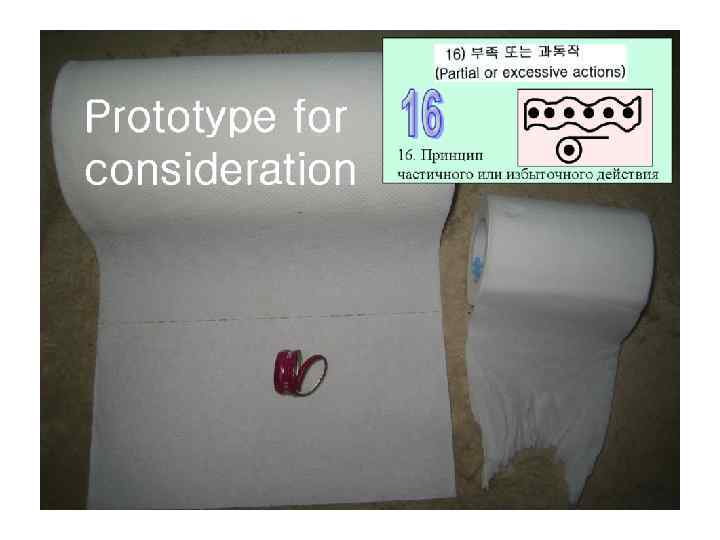

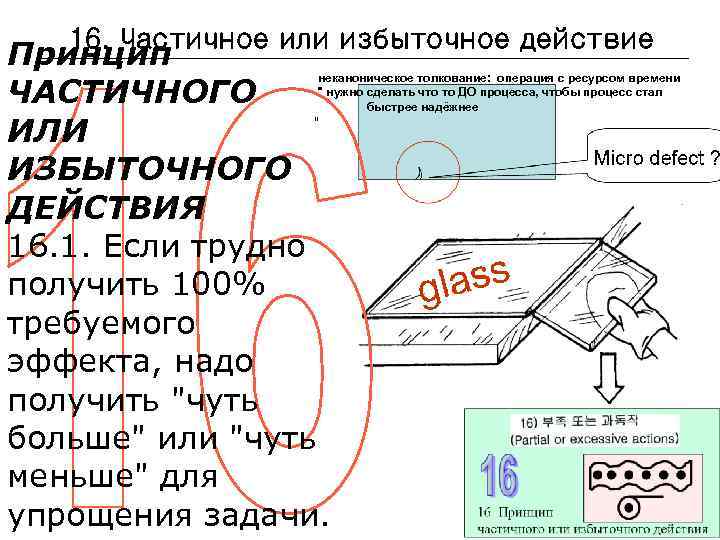

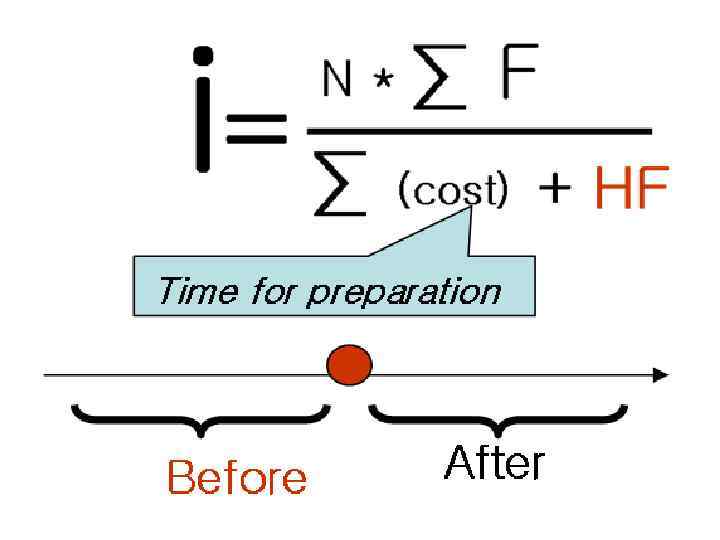

16. Частичное или избыточное действие Принцип ЧАСТИЧНОГО " ИЛИ ИЗБЫТОЧНОГО ДЕЙСТВИЯ 16. 1. Если трудно получить 100% требуемого эффекта, надо получить "чуть больше" или "чуть меньше" для упрощения задачи. неканоническое толкование: операция с ресурсом времени " нужно сделать что то ДО процесса, чтобы процесс стал быстрее надёжнее

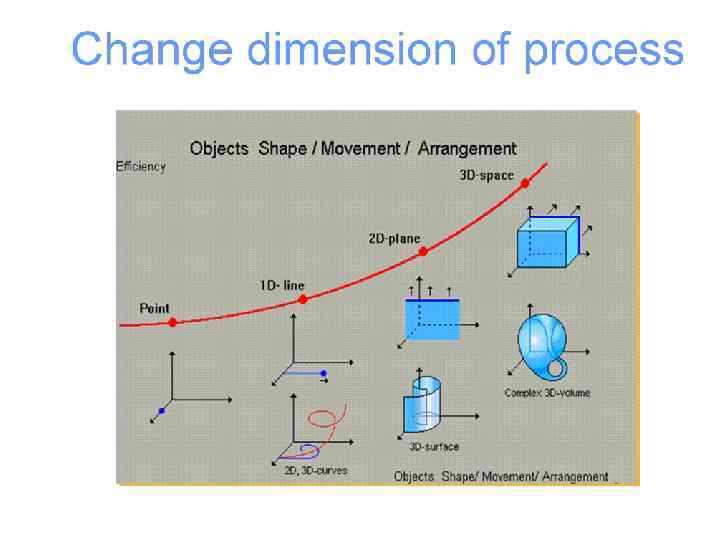

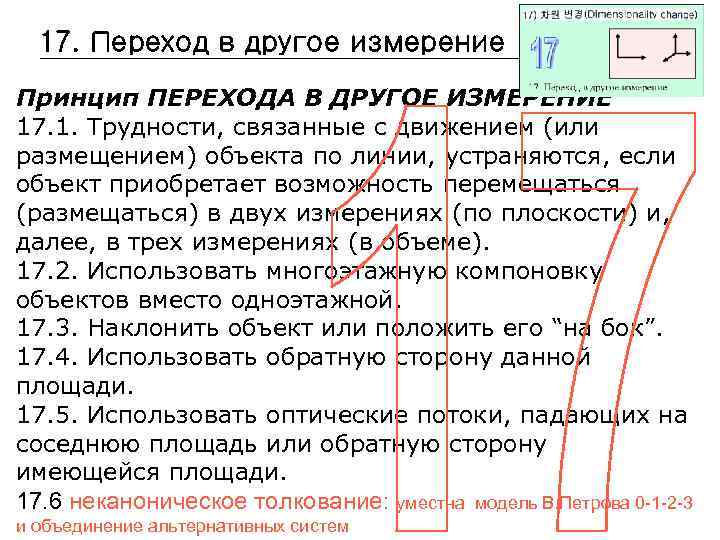

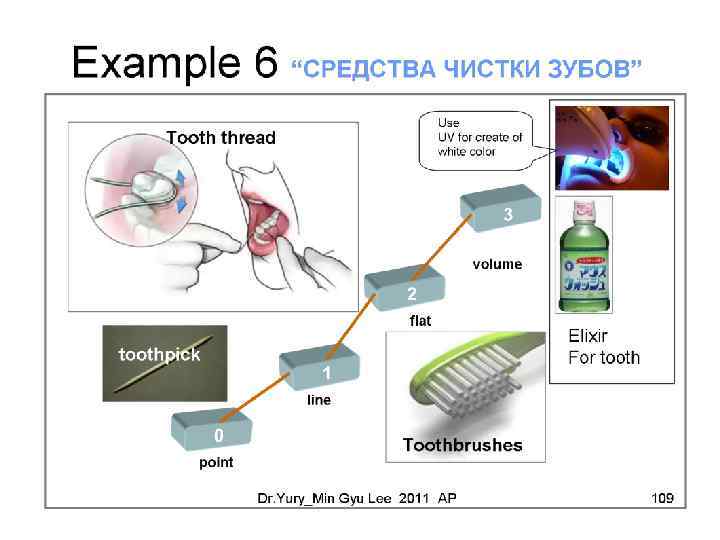

17. Переход в другое измерение Принцип ПЕРЕХОДА В ДРУГОЕ ИЗМЕРЕНИЕ 17. 1. Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться (размещаться) в двух измерениях (по плоскости) и, далее, в трех измерениях (в объеме). 17. 2. Использовать многоэтажную компоновку объектов вместо одноэтажной. 17. 3. Наклонить объект или положить его “на бок”. 17. 4. Использовать обратную сторону данной площади. 17. 5. Использовать оптические потоки, падающих на соседнюю площадь или обратную сторону имеющейся площади. 17. 6 неканоническое толкование: уместна модель В. Петрова 0 -1 -2 -3 и объединение альтернативных систем

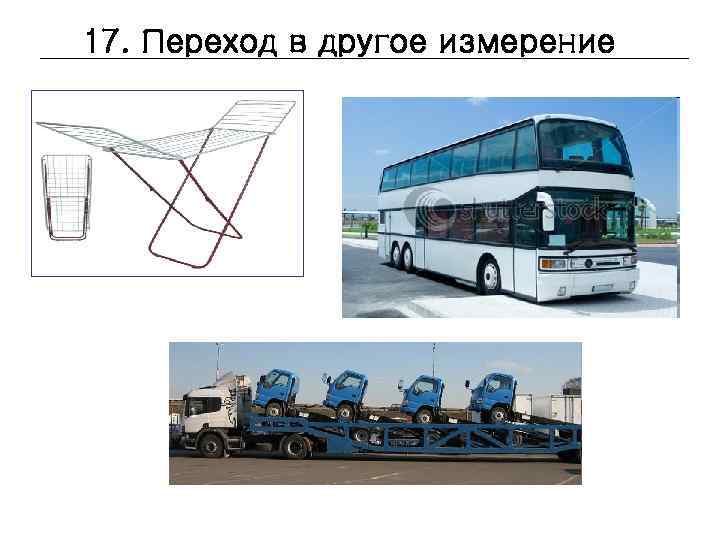

17. Переход в другое измерение

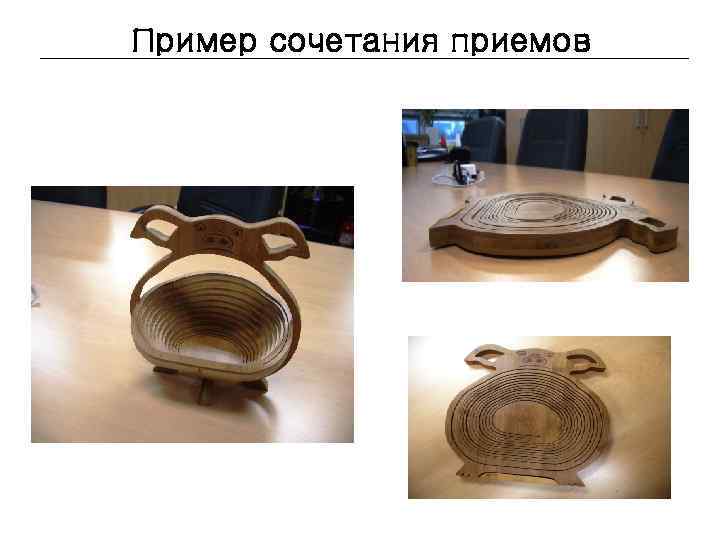

Пример сочетания приемов

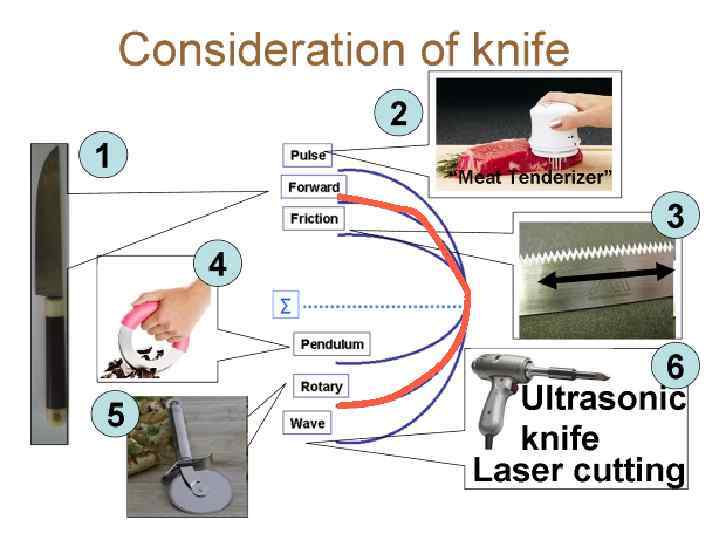

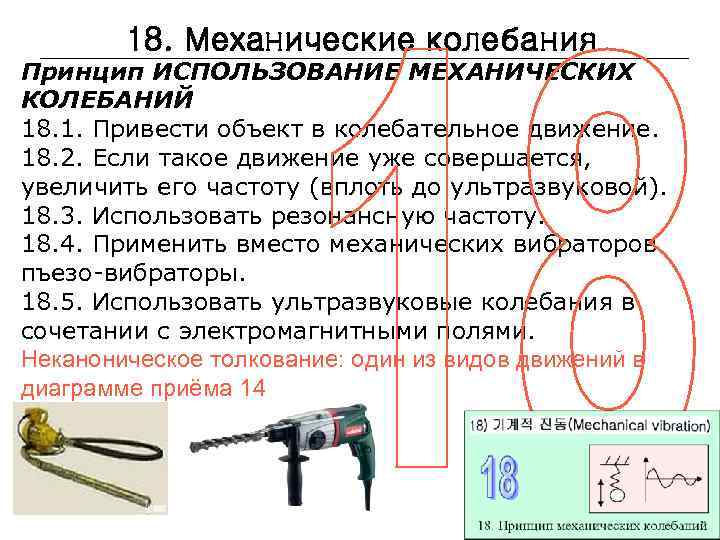

18. Механические колебания Принцип ИСПОЛЬЗОВАНИЕ МЕХАНИЧЕСКИХ КОЛЕБАНИЙ 18. 1. Привести объект в колебательное движение. 18. 2. Если такое движение уже совершается, увеличить его частоту (вплоть до ультразвуковой). 18. 3. Использовать резонансную частоту. 18. 4. Применить вместо механических вибраторов пъезо-вибраторы. 18. 5. Использовать ультразвуковые колебания в сочетании с электромагнитными полями. Неканоническое толкование: один из видов движений в диаграмме приёма 14

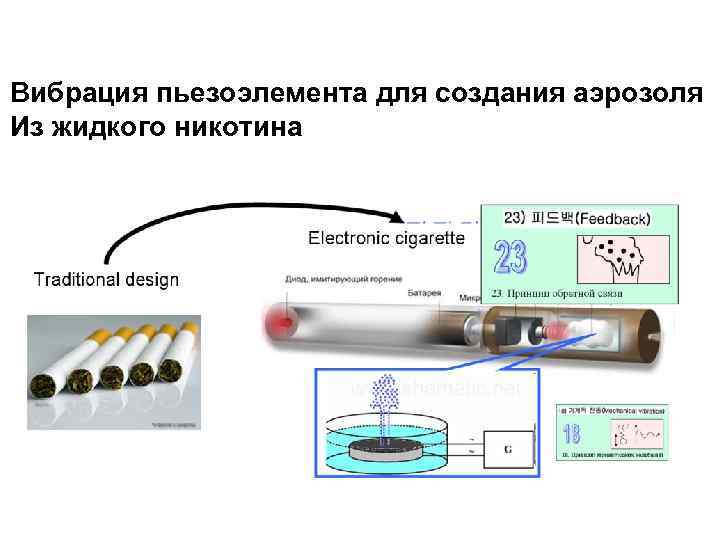

Вибрация пьезоэлемента для создания аэрозоля Из жидкого никотина
Пример сочетания приемов

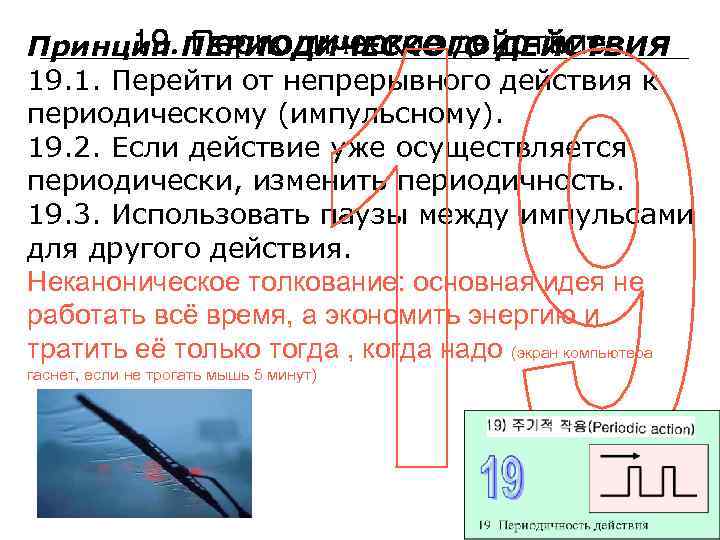

19. Периодическое действие Принцип ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ 19. 1. Перейти от непрерывного действия к периодическому (импульсному). 19. 2. Если действие уже осуществляется периодически, изменить периодичность. 19. 3. Использовать паузы между импульсами для другого действия. Неканоническое толкование: основная идея не работать всё время, а экономить энергию и тратить её только тогда , когда надо (экран компьютера гаснет, если не трогать мышь 5 минут)

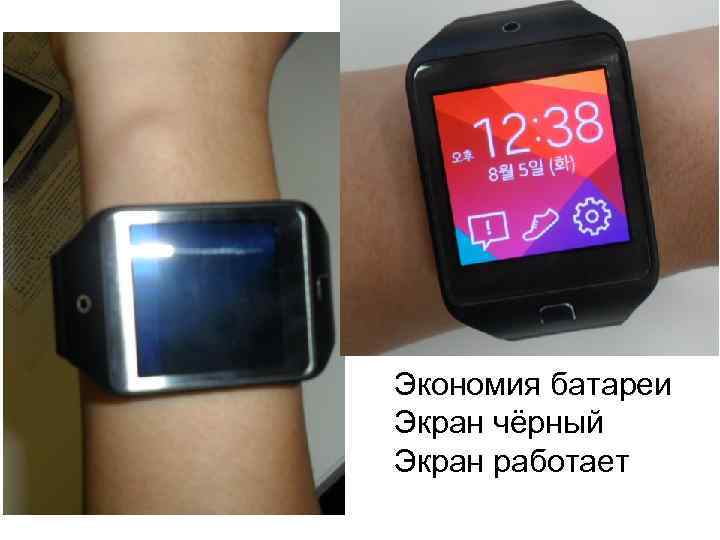

Экономия батареи Экран чёрный Экран работает

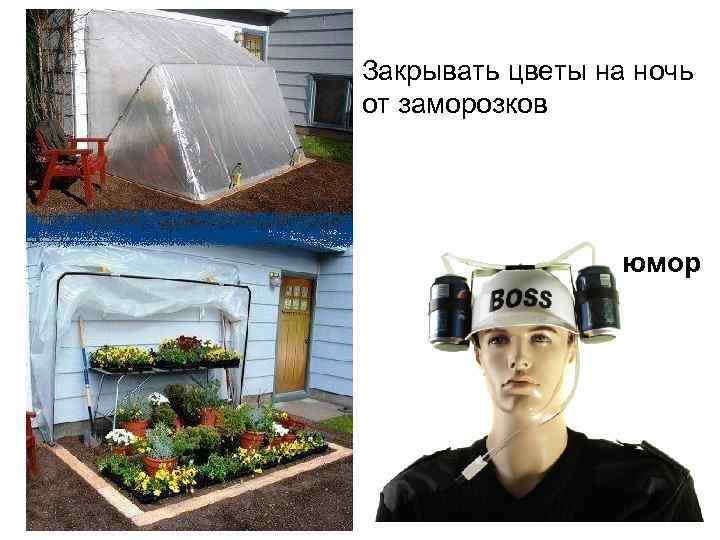

Закрывать цветы на ночь от заморозков юмор

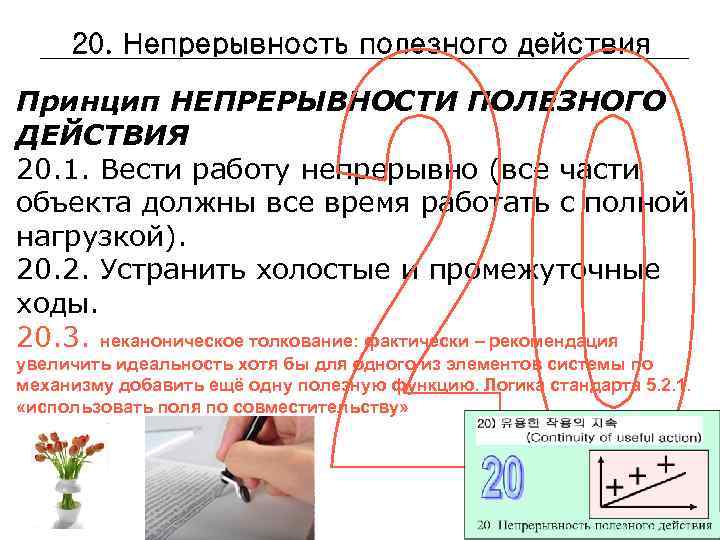

20. Непрерывность полезного действия Принцип НЕПРЕРЫВНОСТИ ПОЛЕЗНОГО ДЕЙСТВИЯ 20. 1. Вести работу непрерывно (все части объекта должны все время работать с полной нагрузкой). 20. 2. Устранить холостые и промежуточные ходы. 20. 3. неканоническое толкование: фактически – рекомендация увеличить идеальность хотя бы для одного из элементов системы по механизму добавить ещё одну полезную функцию. Логика стандарта 5. 2. 1. «использовать поля по совместительству»

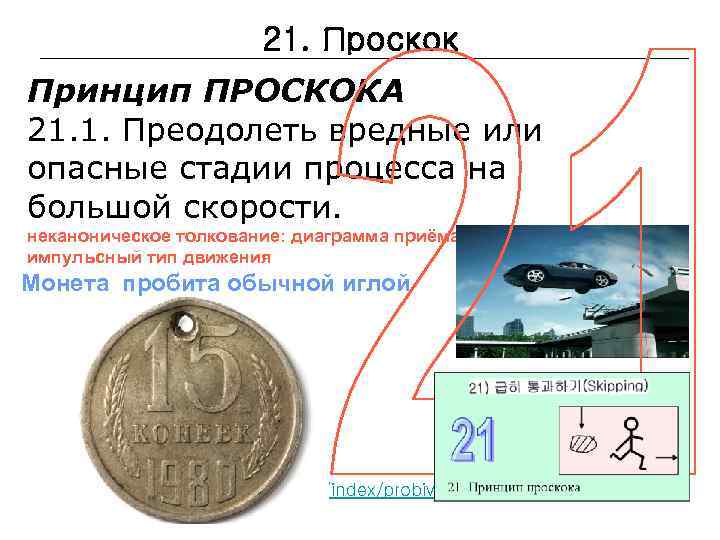

21. Проскок Принцип ПРОСКОКА 21. 1. Преодолеть вредные или опасные стадии процесса на большой скорости. неканоническое толкование: диаграмма приёма 14. импульсный тип движения Монета пробита обычной иглой http: //phisic. my 1. ru/index/probivanie_monety_igloj/0 -108
Монета пробитая иголкой Как это сделать ? ? ?

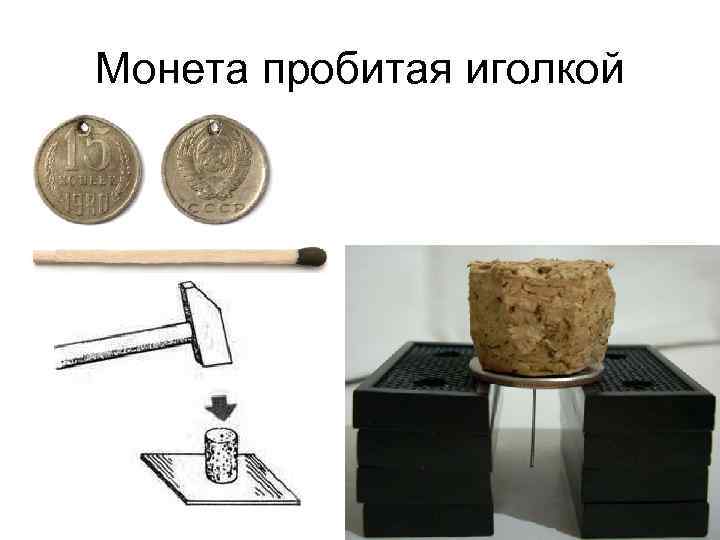

Монета пробитая иголкой

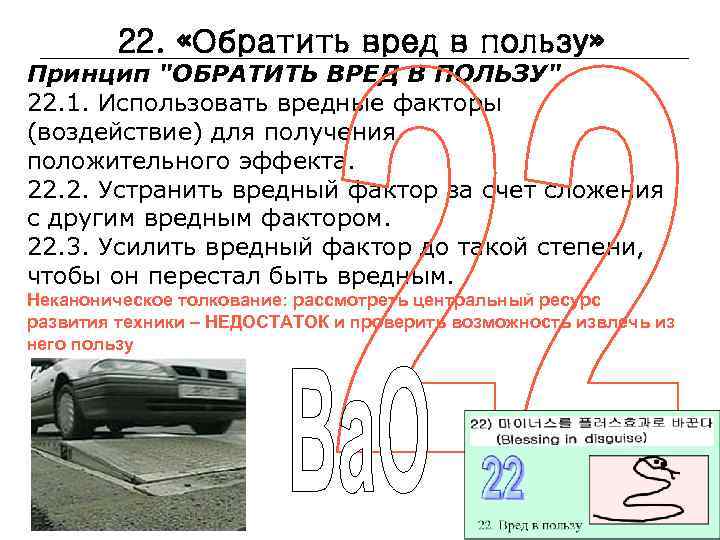

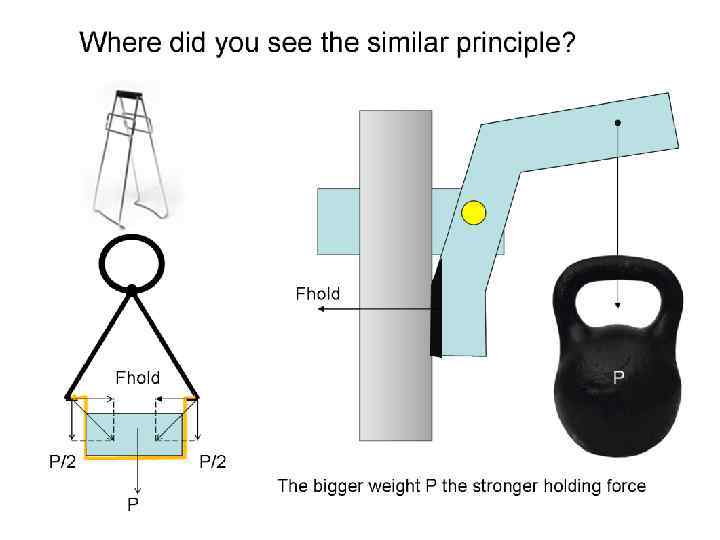

22. «Обратить вред в пользу» Принцип "ОБРАТИТЬ ВРЕД В ПОЛЬЗУ" 22. 1. Использовать вредные факторы (воздействие) для получения положительного эффекта. 22. 2. Устранить вредный фактор за счет сложения с другим вредным фактором. 22. 3. Усилить вредный фактор до такой степени, чтобы он перестал быть вредным. Неканоническое толкование: рассмотреть центральный ресурс развития техники – НЕДОСТАТОК и проверить возможность извлечь из него пользу

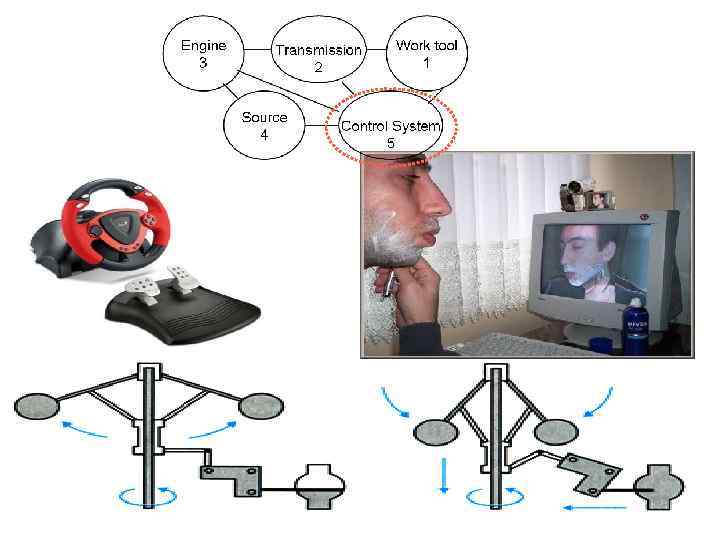

23. Обратная связь Принцип ОБРАТНОЙ СВЯЗИ 23. 1. Ввести обратную связь. 23. 2. Если обратная связь есть - изменить ее. Неканоническое толкование: следуйте тренду повышения полноты частей системы от огнетушителя к системе с сенсором.

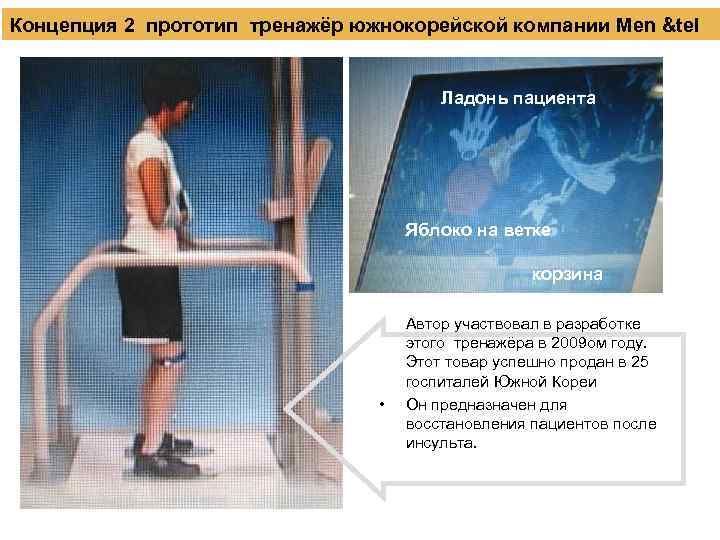

Концепция 2 прототип тренажёр южнокорейской компании Men &tel Ладонь пациента Яблоко на ветке корзина • • Автор участвовал в разработке этого тренажёра в 2009 ом году. Этот товар успешно продан в 25 госпиталей Южной Кореи Он предназначен для восстановления пациентов после инсульта.
тренажёр южнокорейской компании Men &tel • Принцип действия тренажёра. • Предназначение – тренировка удержания баланса вертикально стоящего человека. • Пациент становится на площадку ногами, в которой есть сенсоры давления. На ногу пациента прикрепляется датчик измерения угла сгибания ноги. На экране монитора перед пациентом появляется изображение 5 ти яблок и ладонь пациента. • Переминаясь с ноги на ногу пациент может управлять движением изображения ладони на мониторе и он может подвести изображение ладони к изображению яблока. Если он добивается совпадения изображений , балансируя на платформе с сенсорами, то яблоко падает в корзину. Процедура повторяется 5 раз до наполнения корзины яблоками на мониторе.
24. Посредник Принцип ПОСРЕДНИКА 24. 1. Использовать промежуточный объект, переносящий или передающий действие. 24. 2. На время присоединить к объекту другой (легкоудаляемый) объект. Неканоническое толкование: это прямое обращение к логике « согласования- рассогласования» и смыслу стандарта 1. 2. 1 «перчатка для сковородки»

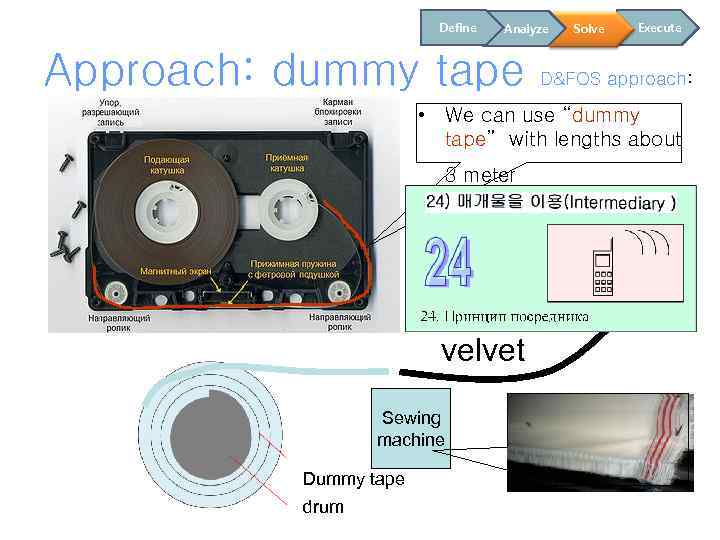

Define Analyze Approach: dummy tape Solve Execute D&FOS approach: • We can use “dummy tape” with lengths about 3 meter velvet Sewing machine Dummy tape drum
24. Посредник

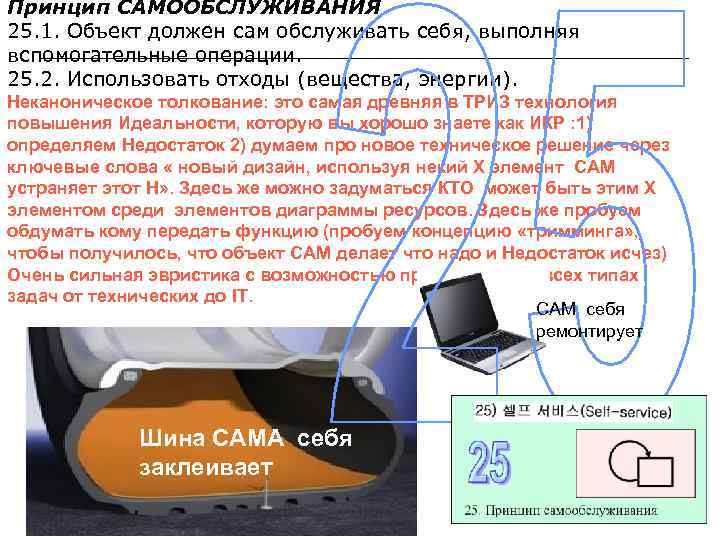

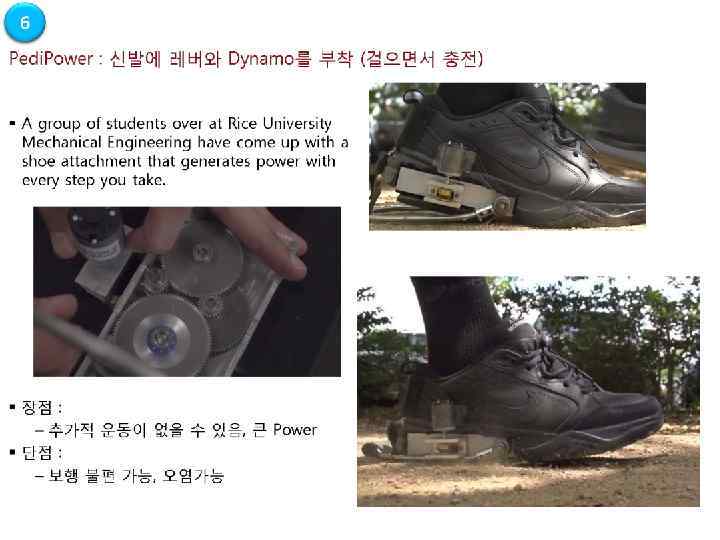

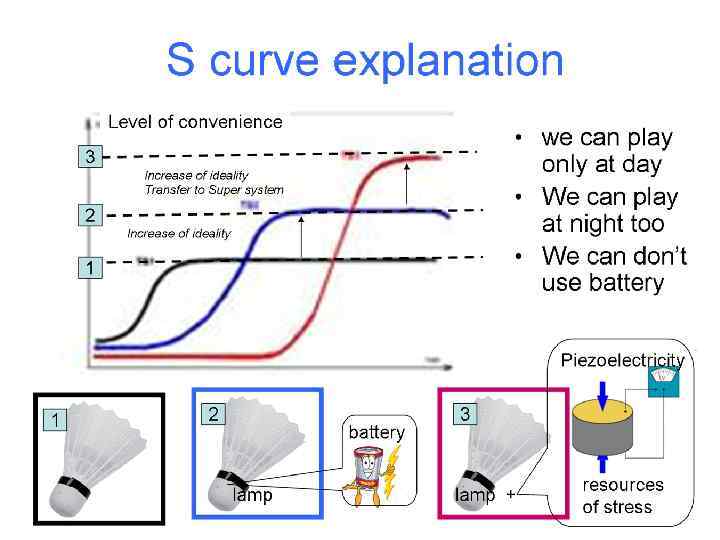

Принцип САМООБСЛУЖИВАНИЯ 25. 1. Объект должен сам обслуживать себя, выполняя вспомогательные операции. 25. 2. Использовать отходы (вещества, энергии). Неканоническое толкование: это самая древняя в ТРИЗ технология повышения Идеальности, которую вы хорошо знаете как ИКР : 1) определяем Недостаток 2) думаем про новое техническое решение через ключевые слова « новый дизайн, используя некий Х элемент САМ устраняет этот Н» . Здесь же можно задуматься КТО может быть этим Х элементом среди элементов диаграммы ресурсов. Здесь же пробуем обдумать кому передать функцию (пробуем концепцию «тримминга» , чтобы получилось, что объект САМ делает что надо и Недостаток исчез) Очень сильная эвристика с возможностью применения во всех типах задач от технических до IT. САМ себя ремонтирует Шина САМА себя заклеивает

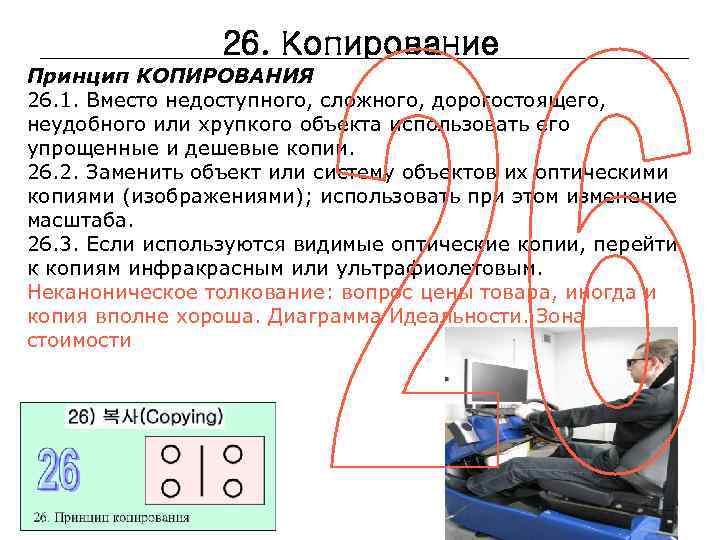

26. Копирование Принцип КОПИРОВАНИЯ 26. 1. Вместо недоступного, сложного, дорогостоящего, неудобного или хрупкого объекта использовать его упрощенные и дешевые копии. 26. 2. Заменить объект или систему объектов их оптическими копиями (изображениями); использовать при этом изменение масштаба. 26. 3. Если используются видимые оптические копии, перейти к копиям инфракрасным или ультрафиолетовым. Неканоническое толкование: вопрос цены товара, иногда и копия вполне хороша. Диаграмма Идеальности. Зона стоимости
Концепция 5: использование технологий виртуальной реальности в области интимной индустрии Ультра-реалистичные резиновые подруги японских мужчин http: //mixstuff. ru/archives/61094 • • https: //es. wikipedia. org/wiki/Juguete_sexual https: //en. wikipedia. org/wiki/Sex_toy • https: //es. wikipedia. org/wiki/Mu%C 3%B 1 eca_sexual • • https: //en. wikipedia. org/wiki/Sex_doll $ 2300 http: //www. youtube. com/watch? v=jt. G 1 rm. Zvb_Y • Анализ рынка оборудования интимных услуг показал, что это огромная, прекрасно развитая во всём мире индустрия. Главные тренды в оборудовании типа Sex Doll – увеличение уровня реалистичности объектов, что в принципе достижимо с помощью гарнитуры виртуальной реальности.

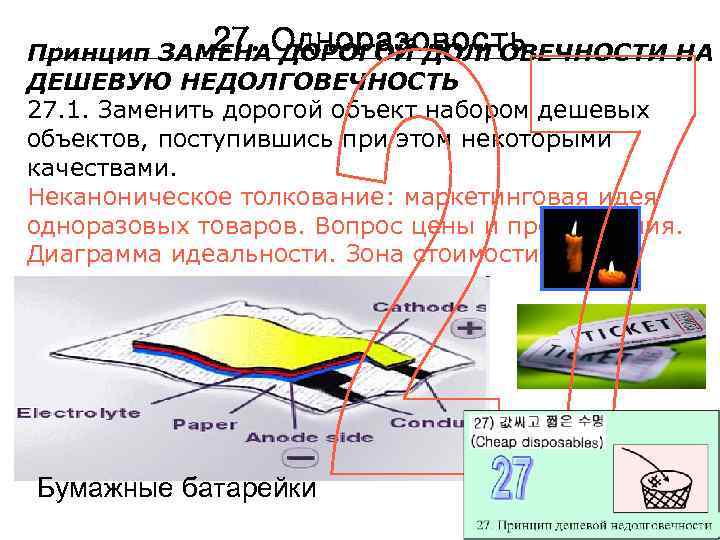

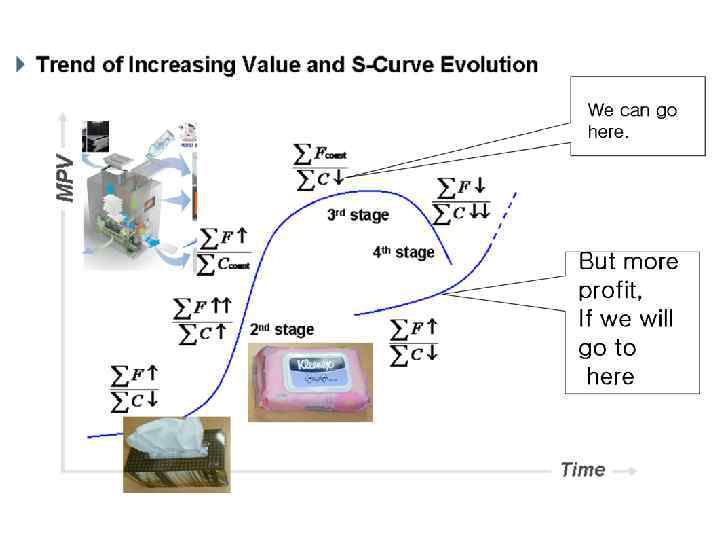

27. ДОРОГОЙ ДОЛГОВЕЧНОСТИ НА Принцип ЗАМЕНАОдноразовость ДЕШЕВУЮ НЕДОЛГОВЕЧНОСТЬ 27. 1. Заменить дорогой объект набором дешевых объектов, поступившись при этом некоторыми качествами. Неканоническое толкование: маркетинговая идея одноразовых товаров. Вопрос цены и продвижения. Диаграмма идеальности. Зона стоимости. Бумажные батарейки

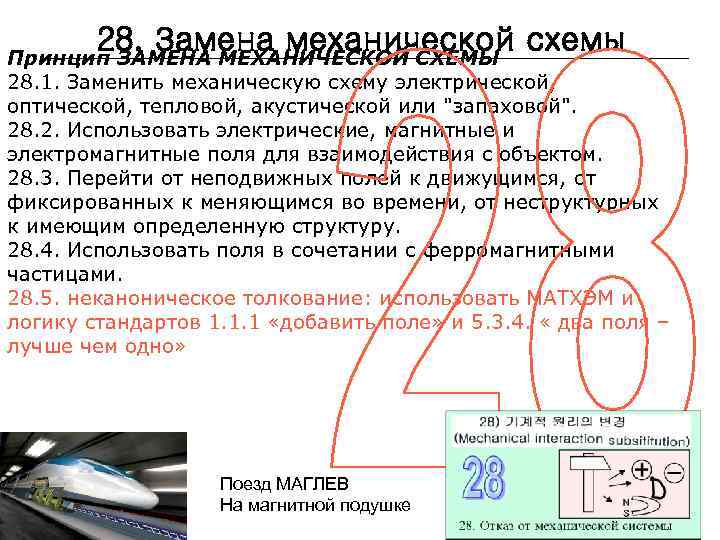

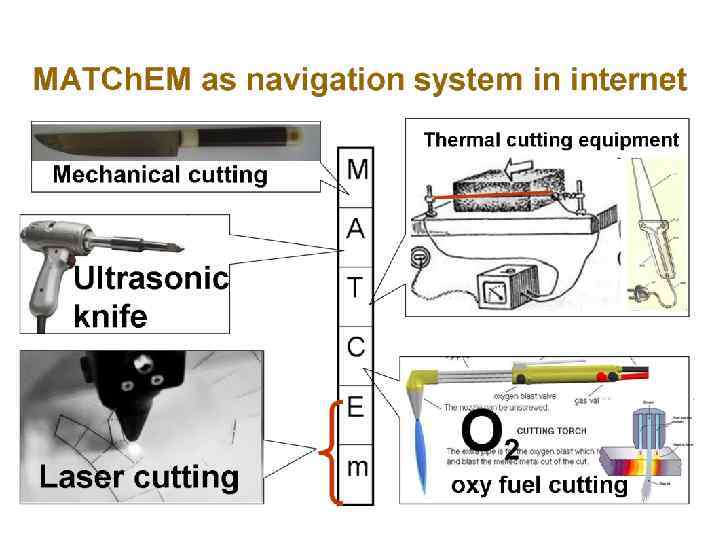

28. Замена механической схемы Принцип ЗАМЕНА МЕХАНИЧЕСКОЙ СХЕМЫ 28. 1. Заменить механическую схему электрической, оптической, тепловой, акустической или "запаховой". 28. 2. Использовать электрические, магнитные и электромагнитные поля для взаимодействия с объектом. 28. 3. Перейти от неподвижных полей к движущимся, от фиксированных к меняющимся во времени, от неструктурных к имеющим определенную структуру. 28. 4. Использовать поля в сочетании с ферромагнитными частицами. 28. 5. неканоническое толкование: использовать МАТХЭМ и логику стандартов 1. 1. 1 «добавить поле» и 5. 3. 4. « два поля – лучше чем одно» Поезд МАГЛЕВ На магнитной подушке
Drying of glass easy Ideas for fast project

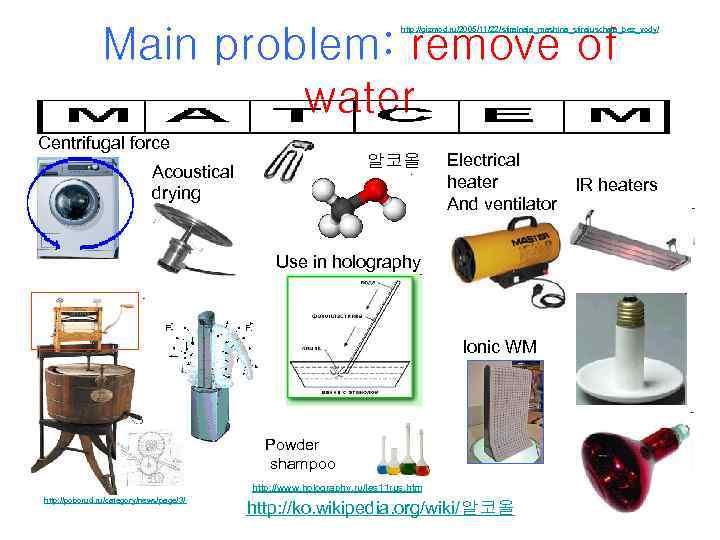

Main problem: remove of water http: //gizmod. ru/2005/11/22/stiralnaja_mashina_stirajuschaja_bez_vody/ Centrifugal force 알코올 Acoustical drying Electrical heater And ventilator Use in holography Ionic WM Powder shampoo http: //www. holography. ru/les 11 rus. htm http: //poborud. ru/category/news/page/3/ http: //ko. wikipedia. org/wiki/알코올 IR heaters

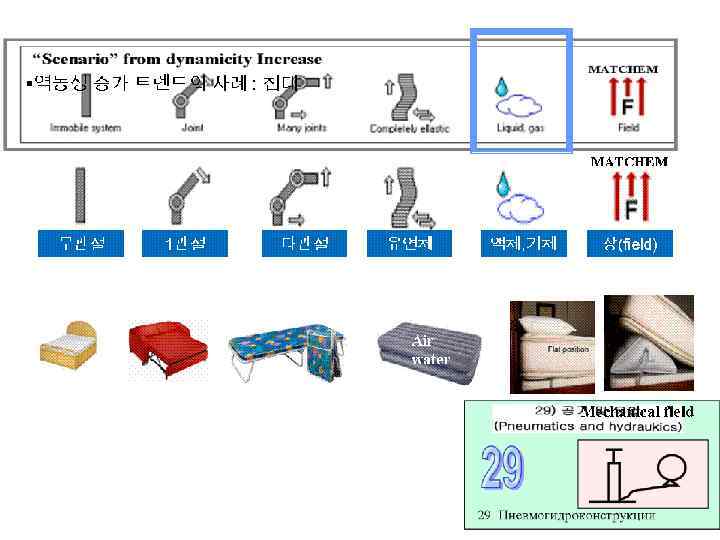

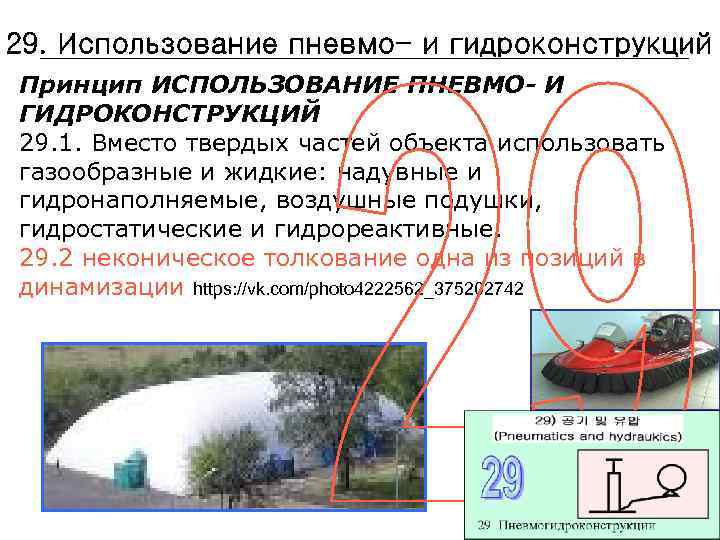

29. Использование пневмо- и гидроконструкций Принцип ИСПОЛЬЗОВАНИЕ ПНЕВМО- И ГИДРОКОНСТРУКЦИЙ 29. 1. Вместо твердых частей объекта использовать газообразные и жидкие: надувные и гидронаполняемые, воздушные подушки, гидростатические и гидрореактивные. 29. 2 неконическое толкование одна из позиций в динамизации https: //vk. com/photo 4222562_375202742

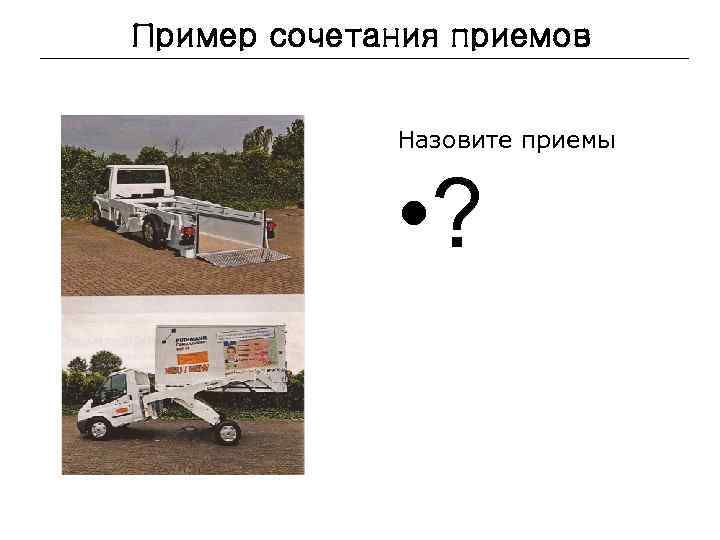

Пример сочетания приемов Назовите приемы • ?

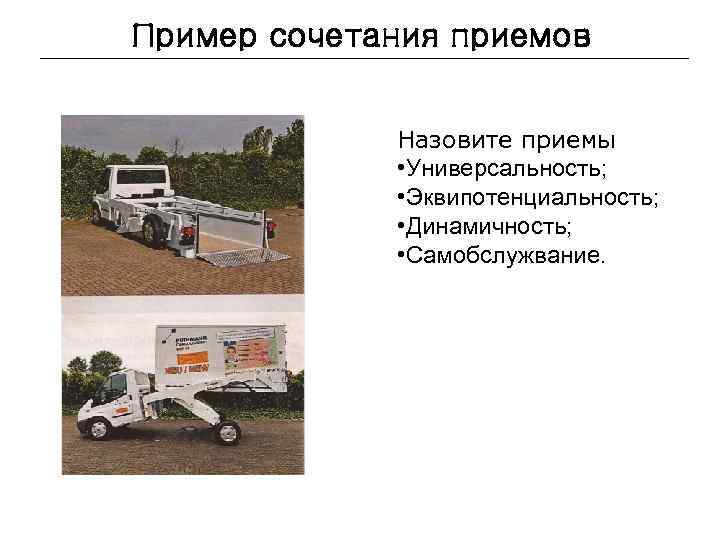

Пример сочетания приемов Назовите приемы • Универсальность; • Эквипотенциальность; • Динамичность; • Самобслужвание.
30. Использование гибких оболочек Принцип ИСПОЛЬЗОВАНИЕ ГИБКИХ ОБОЛОЧЕК 30. 1. Вместо обычных конструкций использовать гибкие оболочки и пленки. 30. 2. Изолировать объект от внешней среды при помощи гибких оболочек и тонких пленок. 30. 3. неконическое толкование одна из позиций в динамизации https: //vk. com/photo 4222562_375202742

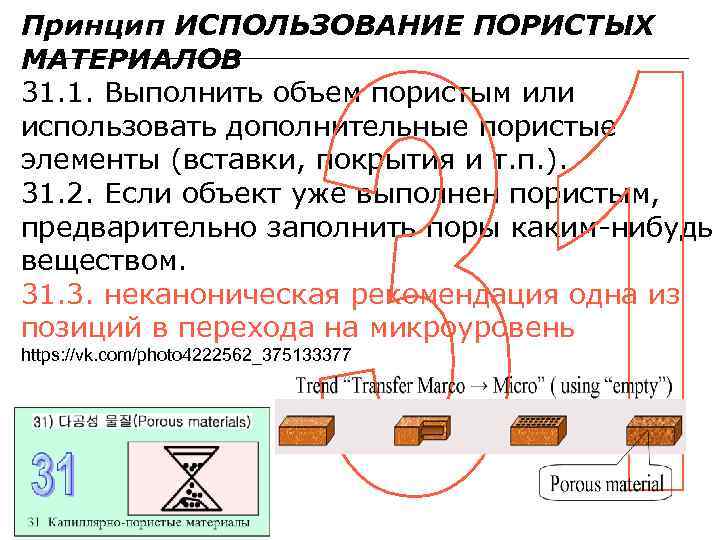

Принцип ИСПОЛЬЗОВАНИЕ ПОРИСТЫХ МАТЕРИАЛОВ 31. 1. Выполнить объем пористым или использовать дополнительные пористые элементы (вставки, покрытия и т. п. ). 31. 2. Если объект уже выполнен пористым, предварительно заполнить поры каким-нибудь веществом. 31. 3. неканоническая рекомендация одна из позиций в перехода на микроуровень https: //vk. com/photo 4222562_375133377

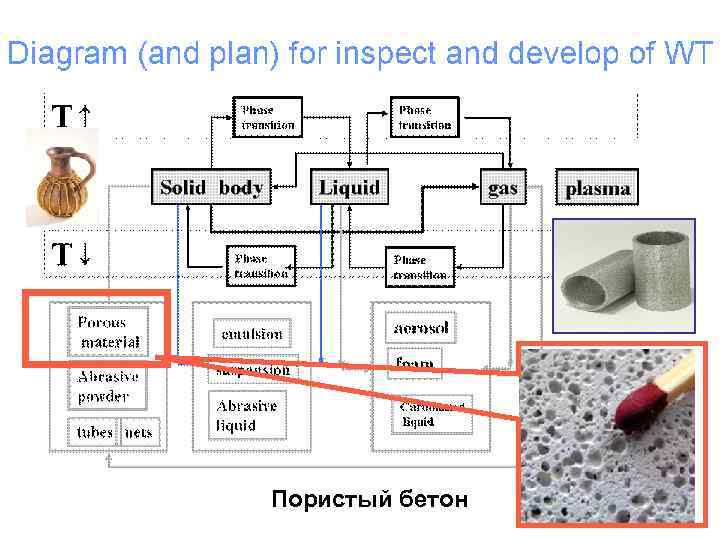

Пористый бетон

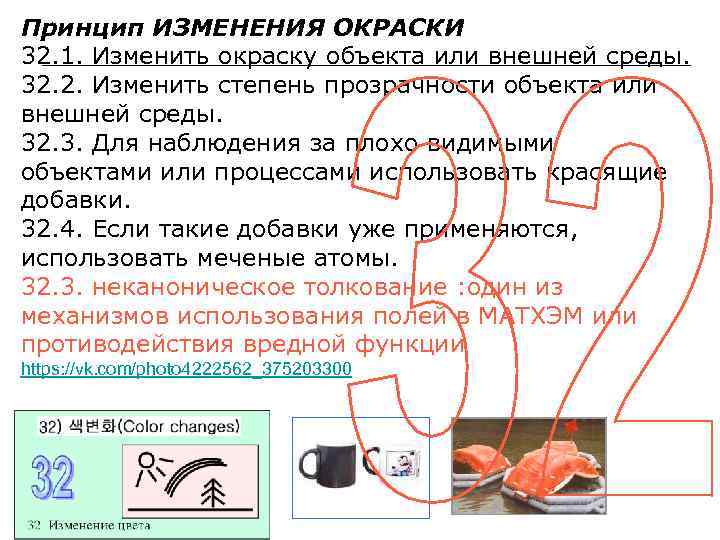

Принцип ИЗМЕНЕНИЯ ОКРАСКИ 32. 1. Изменить окраску объекта или внешней среды. 32. 2. Изменить степень прозрачности объекта или внешней среды. 32. 3. Для наблюдения за плохо видимыми объектами или процессами использовать красящие добавки. 32. 4. Если такие добавки уже применяются, использовать меченые атомы. 32. 3. неканоническое толкование : один из механизмов использования полей в МАТХЭМ или противодействия вредной функции https: //vk. com/photo 4222562_375203300
Человек покрасил машину, теперь ему ВСЕ уступают дорогу ( почему ? ? ? ) юмор

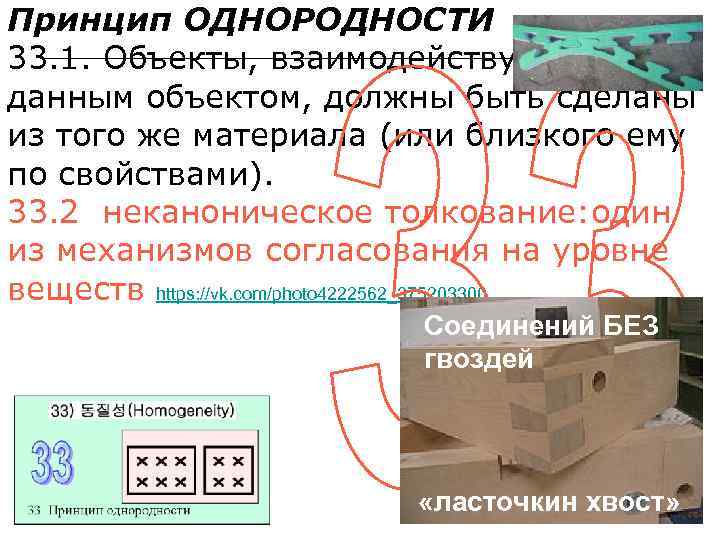

Принцип ОДНОРОДНОСТИ 33. 1. Объекты, взаимодействующие с данным объектом, должны быть сделаны из того же материала (или близкого ему по свойствами). 33. 2 неканоническое толкование: один из механизмов согласования на уровне веществ https: //vk. com/photo 4222562_375203300 Соединений БЕЗ гвоздей «ласточкин хвост»

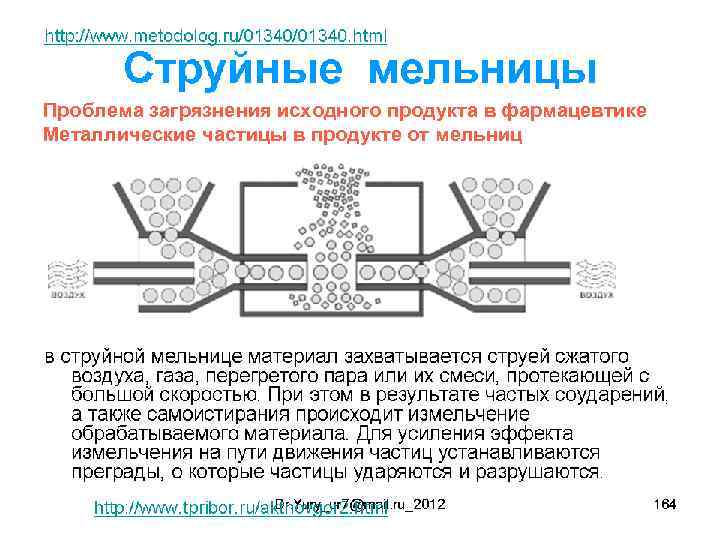

Проблема загрязнения исходного продукта в фармацевтике Металлические частицы в продукте от мельниц

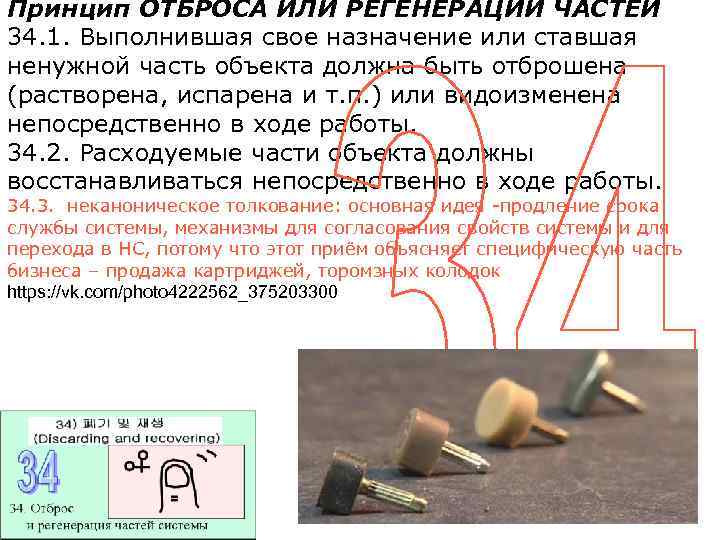

Принцип ОТБРОСА ИЛИ РЕГЕНЕРАЦИИ ЧАСТЕЙ 34. 1. Выполнившая свое назначение или ставшая ненужной часть объекта должна быть отброшена (растворена, испарена и т. п. ) или видоизменена непосредственно в ходе работы. 34. 2. Расходуемые части объекта должны восстанавливаться непосредственно в ходе работы. 34. 3. неканоническое толкование: основная идея -продление срока службы системы, механизмы для согласования свойств системы и для перехода в НС, потому что этот приём объясняет специфическую часть бизнеса – продажа картриджей, торомзных колодок https: //vk. com/photo 4222562_375203300

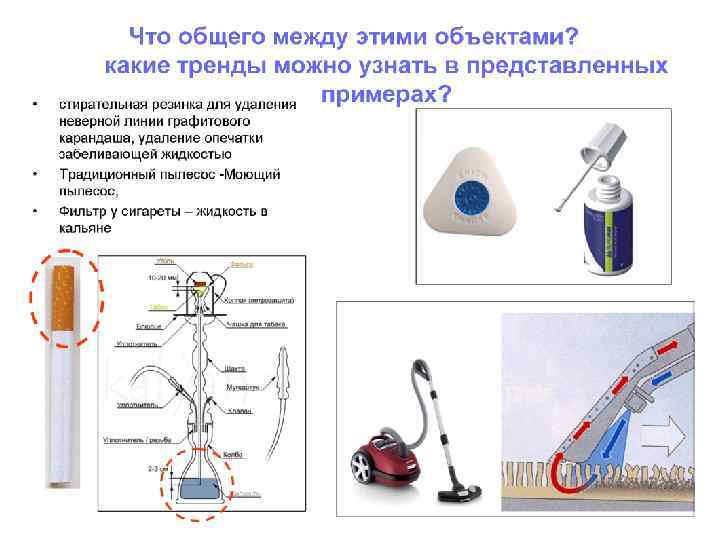

Принцип ИЗМЕНЕНИЕ ФИЗИКОХИМИЧЕСКИХ ПАРАМЕТРОВ ОБЪЕКТА 35. 1. Изменить агрегатное состояние объекта. 35. 2. Изменить концентрацию или консистенцию. 35. 3. Изменить степень гибкости. 35. 4. Изменить температуру. 35. 5. Изменить объем. Неканоническое толкование: это механизмы перехода на микроуровень. https: //vk. com/photo 4222562_375133377 Заменить твёрдое тело при резке стекла На струю воды высокого давления Прибор для выжигания по дереву
http: //es. wikipedia. org/wiki/Lanzallamas Movie link http: //www. youtube. com/watch? v=jnbs_PFgrvs Традиционное Стрелковое оружие огнемёты Laser weapon

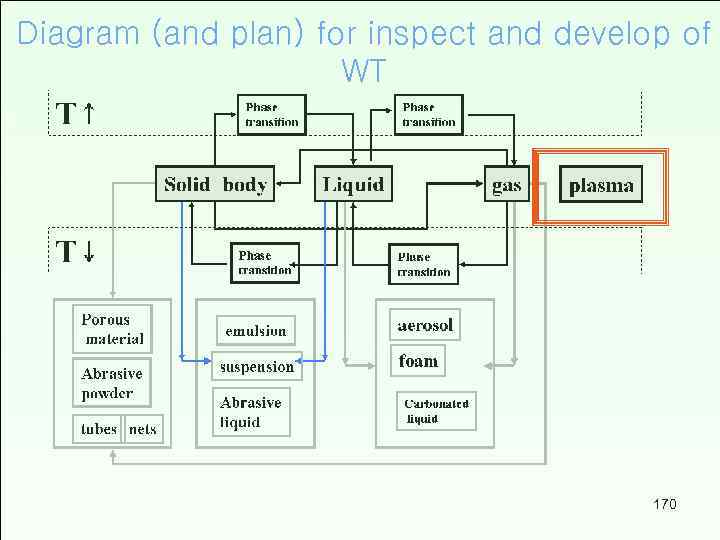

Diagram (and plan) for inspect and develop of WT 170
FOS: Plasma cleaning in medicine Idea 16 16 Novelties Hospital-Clean Hands, Without All the Scrubbing By ANNE EISENBERG Published: February 13, 2010 HOSPITAL workers often have to wash their hands dozens of times a day — and may need a minute or more to do the process right, by scrubbing with soap and water. But new devices could reduce the task to just four seconds, cleaning even hard-to-reach areas under fingernails. Instead of scrubbing, the workers would put their hands into a small box that bathes them with plasma — the same sort of luminous gas found in neon signs, fluorescent tubes and TV displays. This plasma, though, is at room temperature and pressure, and is engineered to zap germs, including the drug-resistant supergerm MRSA. The technology is being developed in several laboratories. Gregor Morfill, who created several prototypes using the technology at the Max Planck Institute for Extraterrestrial Physics in Garching, Germany, says the plasma quickly inactivates not only bacteria but also viruses and fungi. Device prototype He has developed several prototypes of hand-cleaning devices that can be mounted on walls, as well as a portable, battery-operated model the size of a large electric toothbrush. Companies are interested in manufacturing the devices, he said, which may one day be particularly useful in developing countries where medical services can be scarce. The devices can probably be built for $100 or less, as no expensive parts are used, he said.
Idea 16 Plasma cleaning of glass • We can use plasma cleaning process in container’s system of 16 conveyers • and not use water ( and not to dray of glass) http: //www. tatcp. ru/tirit/50. pdf
Main function ( resources of need) • Production edibles biological mass with guaranty about ecological purity Conclusion: Main Parameter of Value will be “biological productivity”

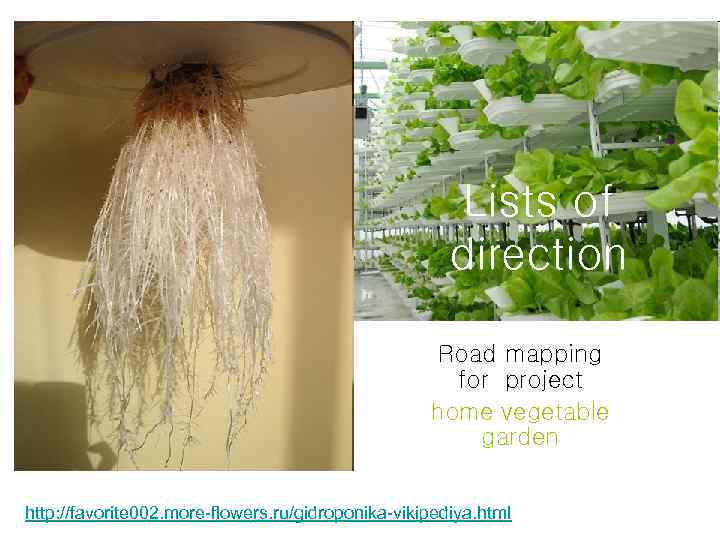

Lists of direction Road mapping for project home vegetable garden http: //favorite 002. more-flowers. ru/gidroponika-vikipediya. html

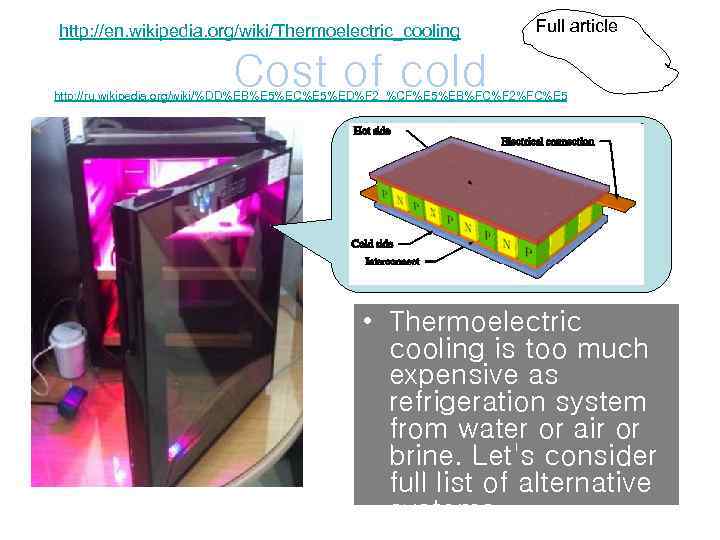

http: //en. wikipedia. org/wiki/Thermoelectric_cooling Full article Cost of cold http: //ru. wikipedia. org/wiki/%DD%EB%E 5%EC%E 5%ED%F 2_%CF%E 5%EB%FC%F 2%FC%E 5 • Thermoelectric cooling is too much expensive as refrigeration system from water or air or brine. Let's consider full list of alternative systems. . .

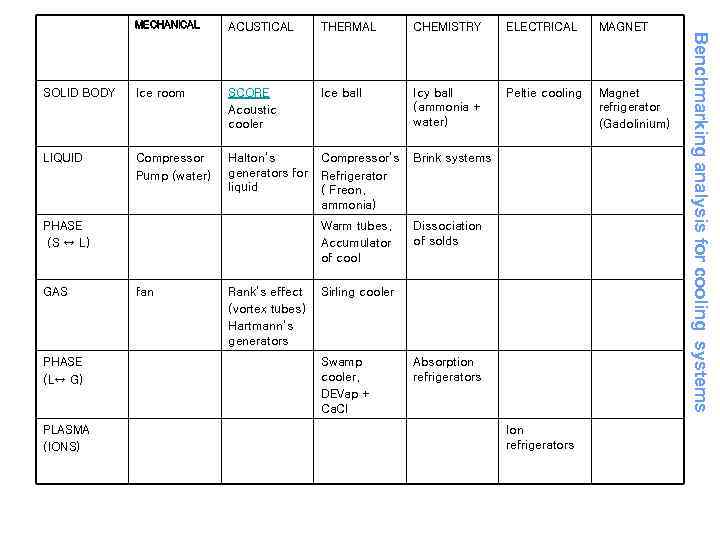

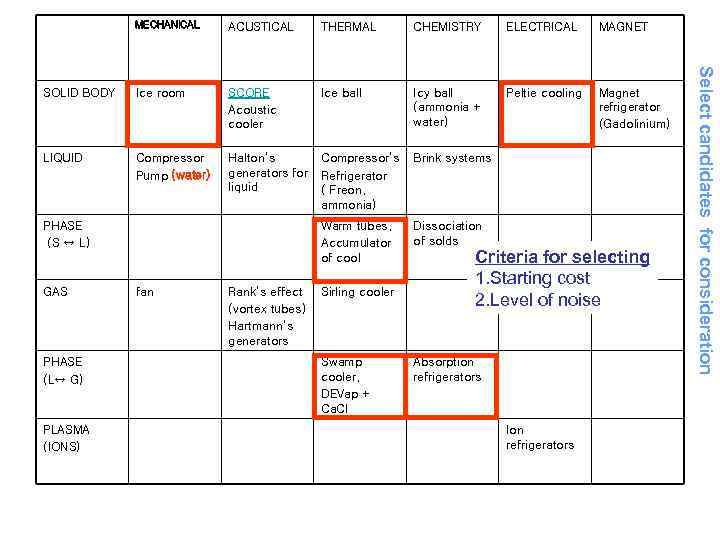

ACUSTICAL THERMAL CHEMISTRY ELECTRICAL MAGNET SOLID BODY Ice room SCORE Acoustic cooler Ice ball Icy ball (ammonia + water) Peltie cooling Magnet refrigerator (Gadolinium) LIQUID Compressor Pump (water) Halton’s generators for liquid Compressor’s Refrigerator ( Freon, ammonia) Brink systems Warm tubes, Accumulator of cool Dissociation of solds PHASE (S ↔ L) GAS PHASE (L↔ G) PLASMA (IONS) fan Rank’s effect (vortex tubes) Hartmann’s generators Sirling cooler Swamp cooler, DEVap + Ca. Cl Absorption refrigerators Ion refrigerators Benchmarking analysis for cooling systems MECHANICAL

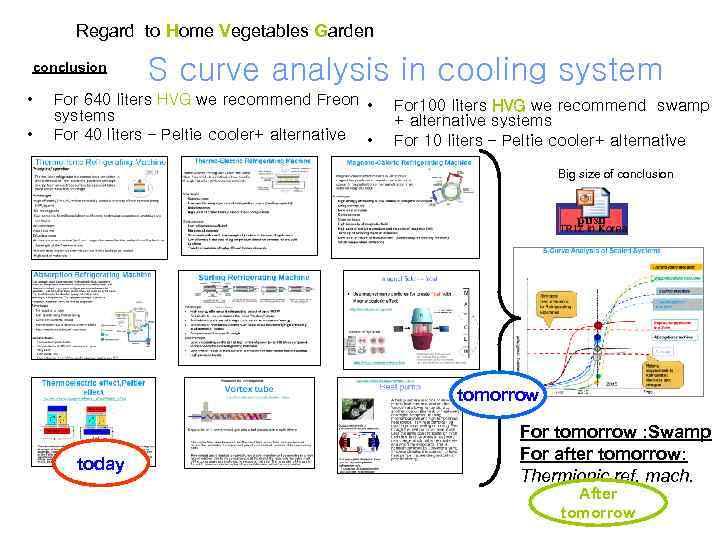

Regard to Home Vegetables Garden conclusion • • S curve analysis in cooling system For 640 liters HVG we recommend Freon • systems For 40 liters – Peltie cooler+ alternative • For 100 liters HVG we recommend swamp + alternative systems For 10 liters – Peltie cooler+ alternative Big size of conclusion push tomorrow today For tomorrow : Swamp For after tomorrow: Thermionic ref. mach. After tomorrow

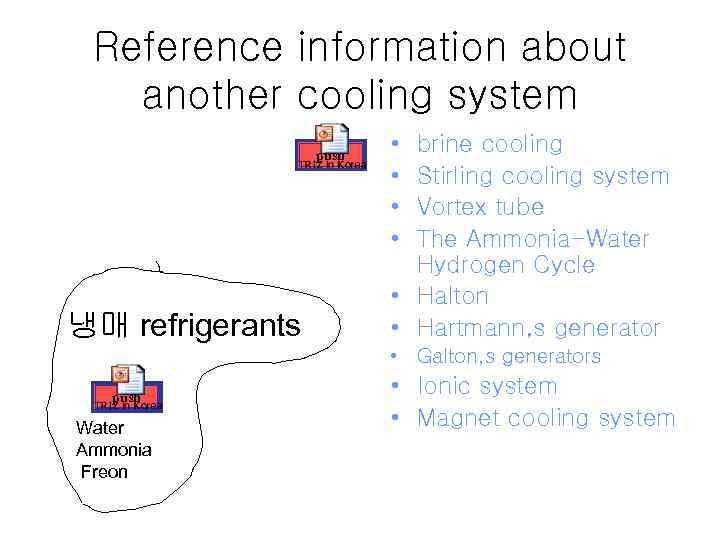

Reference information about another cooling system push 냉매 refrigerants • • brine cooling Stirling cooling system Vortex tube The Ammonia-Water Hydrogen Cycle • Halton • Hartmann, s generator • Galton, s generators push Water Ammonia Freon • Ionic system • Magnet cooling system
ACUSTICAL THERMAL CHEMISTRY ELECTRICAL MAGNET SOLID BODY Ice room SCORE Acoustic cooler Ice ball Icy ball (ammonia + water) Peltie cooling Magnet refrigerator (Gadolinium) LIQUID Compressor Pump (water) Halton’s generators for liquid Compressor’s Refrigerator ( Freon, ammonia) Brink systems Warm tubes, Accumulator of cool Dissociation of solds PHASE (S ↔ L) GAS PHASE (L↔ G) PLASMA (IONS) fan Rank’s effect (vortex tubes) Hartmann’s generators Sirling cooler Swamp cooler, DEVap + Ca. Cl Criteria for selecting 1. Starting cost 2. Level of noise Absorption refrigerators Ion refrigerators Select candidates for consideration MECHANICAL

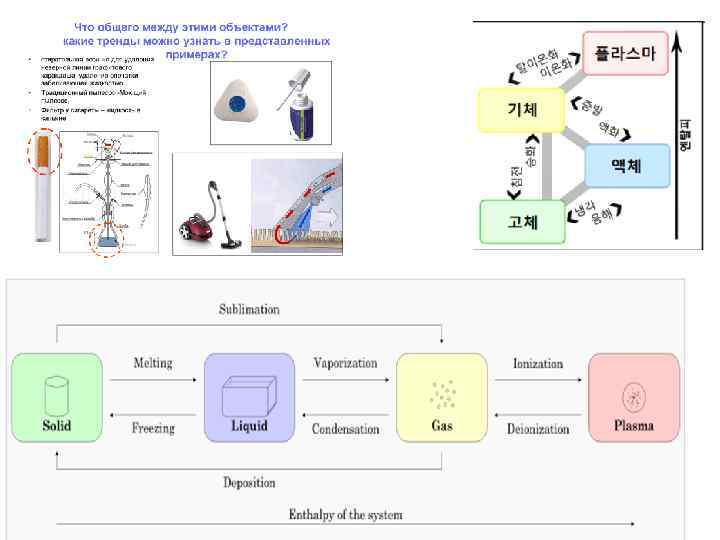

36. Фазовый переход Принцип ИСПОЛЬЗОВАНИЯ ФАЗОВЫХ ПЕРЕХОДОВ 36. 1. Использовать влияния, возникающие при фазовых переходах, например изменение объема, выделение или поглощение тепла и т. п. 36. 2 один из механизмов перехода на микроуровень

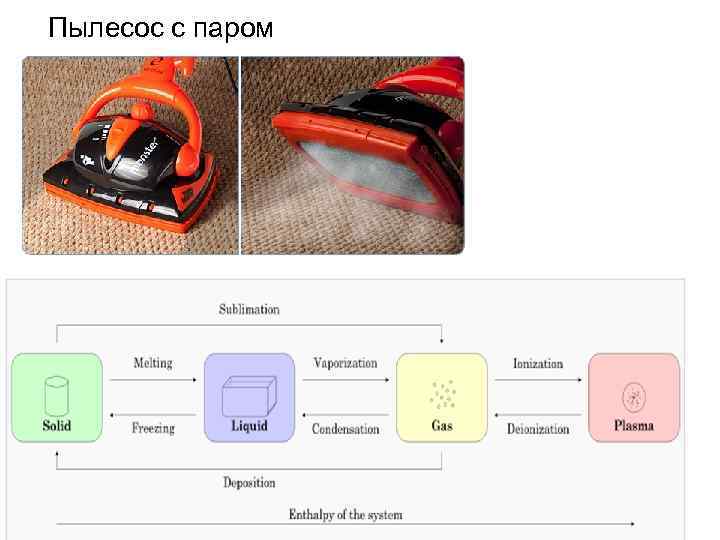

Пылесос с паром

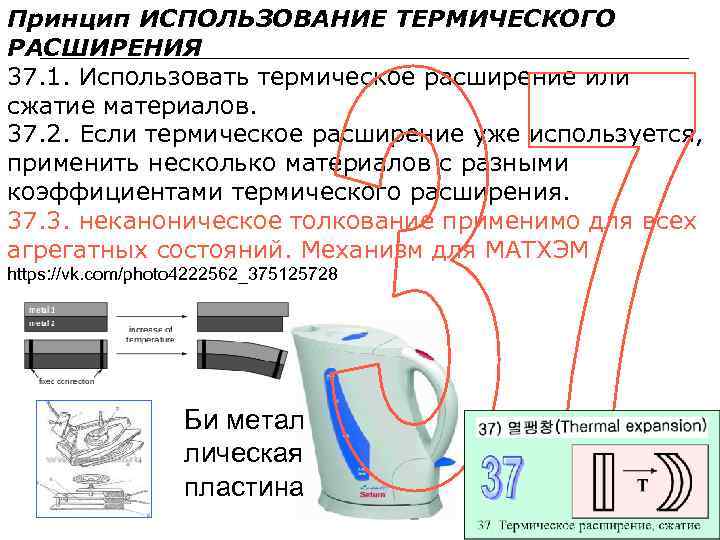

Принцип ИСПОЛЬЗОВАНИЕ ТЕРМИЧЕСКОГО РАСШИРЕНИЯ 37. 1. Использовать термическое расширение или сжатие материалов. 37. 2. Если термическое расширение уже используется, применить несколько материалов с разными коэффициентами термического расширения. 37. 3. неканоническое толкование применимо для всех агрегатных состояний. Механизм для МАТХЭМ https: //vk. com/photo 4222562_375125728 Би метал лическая пластина

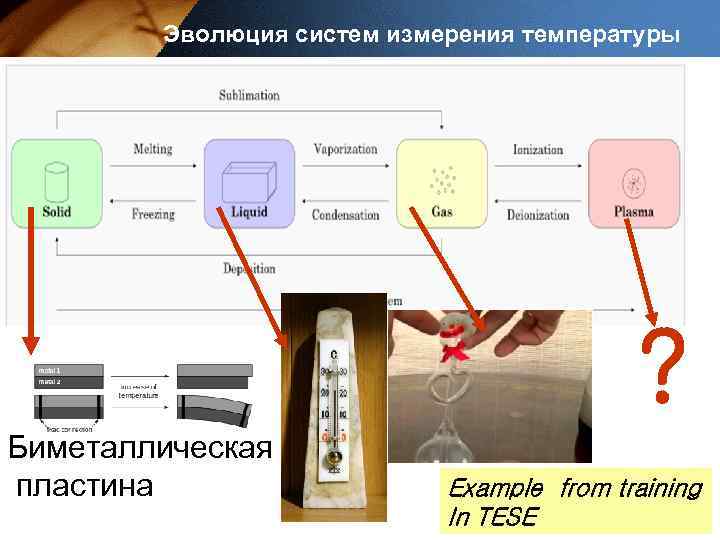

Эволюция систем измерения температуры ? Биметаллическая пластина Example from training In TESE

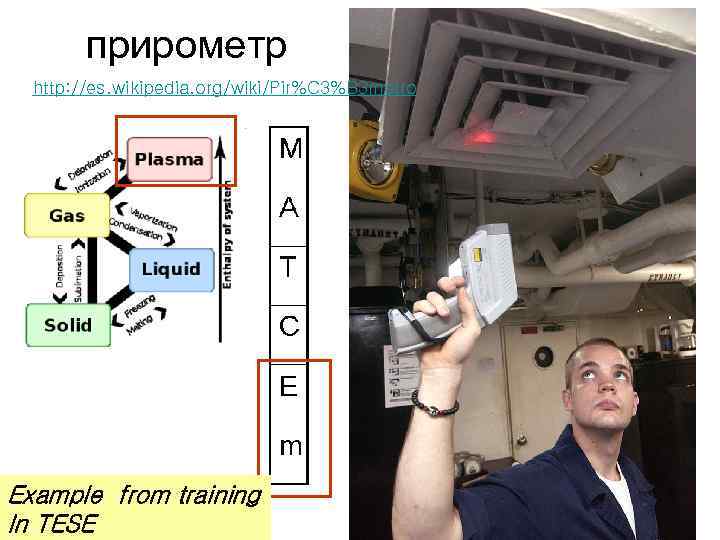

прирометр http: //es. wikipedia. org/wiki/Pir%C 3%B 3 metro Example from training In TESE
Принцип ИСПОЛЬЗОВАНИЕ СИЛЬНЫХ ОКИСЛИТЕЛЕЙ 38. 1. Заменить обычный воздух обогащенным. 38. 2. Заменить обогащенный воздух кислородом. 38. 3. Воздействовать на воздух или кислород ионизирующими излучениями. 38. 4. Использовать озонированный кислород. 38. 5. Заменить озонированный (или ионизированный) кислород озоном. 38. 6. неканоническое толкование один из видов источников энергии МАТХЭМ https: //vk. com/photo 4222562_375125728 Октановое число в бензине
Принцип ПРИМЕНЕНИЕ ИНЕРТНОЙ СРЕДЫ 39. 1. Заменить обычную среду нейтральной. 39. 2. Ввести в объект нейтральные части, добавки и т. п. 39. 3. Проводить процесс в вакууме. 39. 4 неканоническое толкование: один из механизмов борьбы с вредной функцией на диаграмме идеальности и механизм согласования https: //vk. com/photo 4222562_375203300 Аргон в библиотеке Конгресса США Атмосфера из криптона Газы для хранение бананов

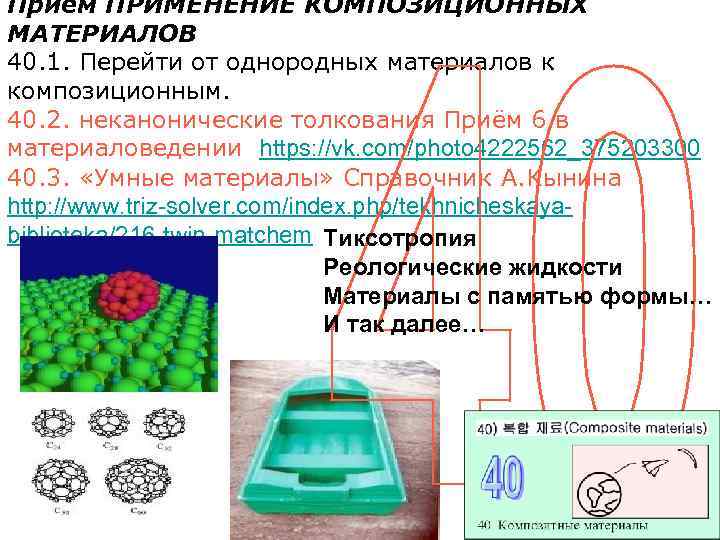

Прием ПРИМЕНЕНИЕ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ 40. 1. Перейти от однородных материалов к композиционным. 40. 2. неканонические толкования Приём 6 в материаловедении https: //vk. com/photo 4222562_375203300 40. 3. «Умные материалы» Справочник А. Кынина http: //www. triz-solver. com/index. php/tekhnicheskayabiblioteka/216 -twin-matchem Тиксотропия Реологические жидкости Материалы с памятью формы… И так далее…
Conclusion • Нет царских путей в науку • Если вы хотите пользоваться этим инструментов свободно – нужно сделать СВОЮ личную коллекцию примеров из вашей отрасли.
Добро пожаловать в курсы «оценщиков технологий»
