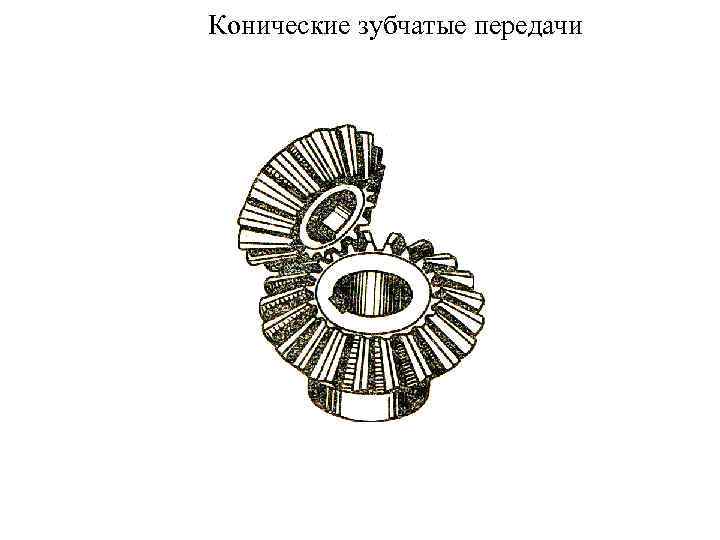

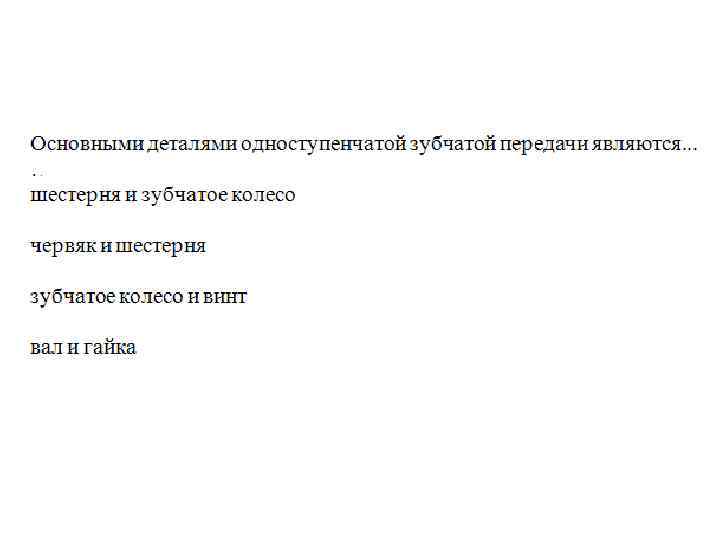

Конические зубчатые передачи

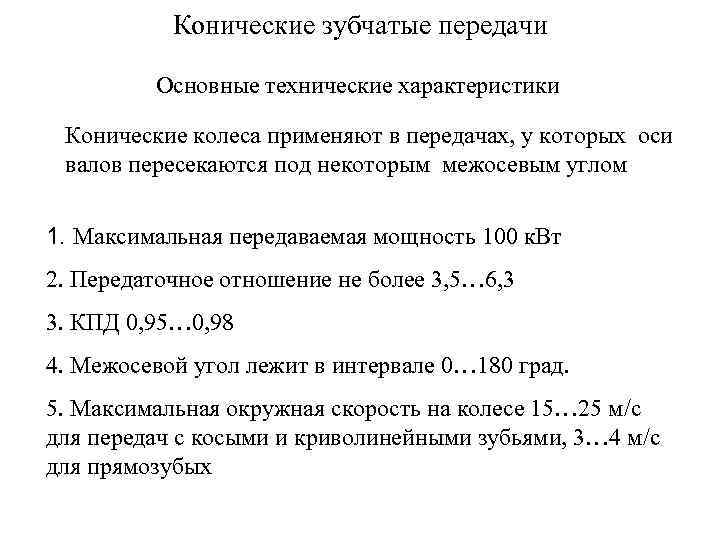

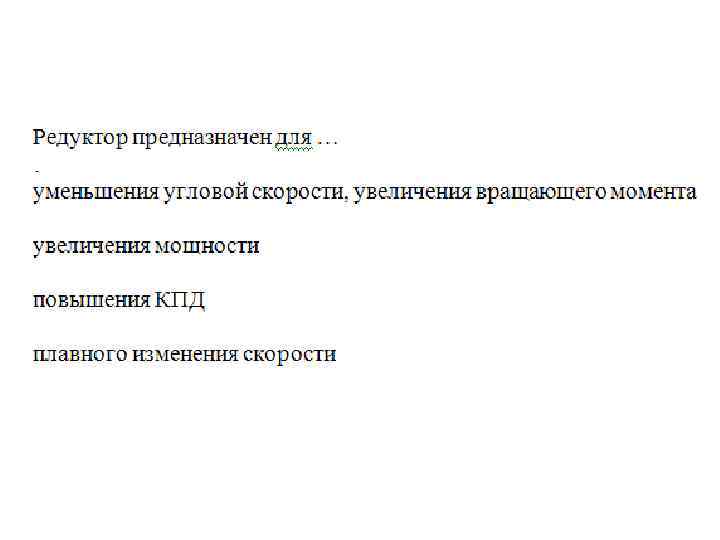

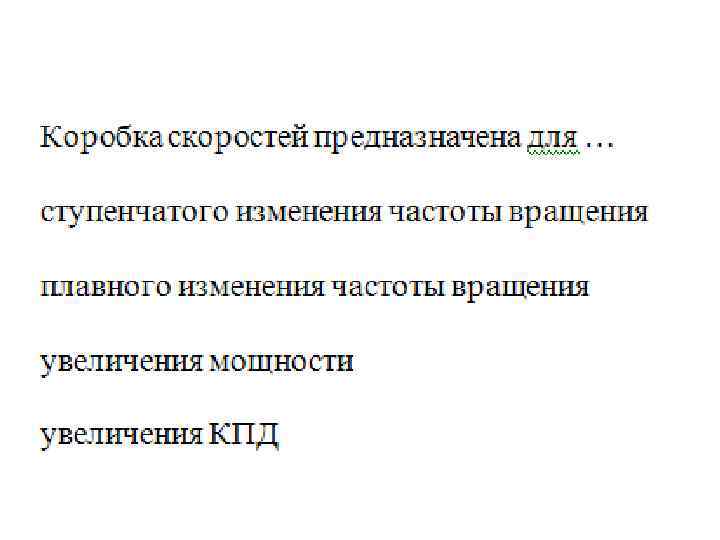

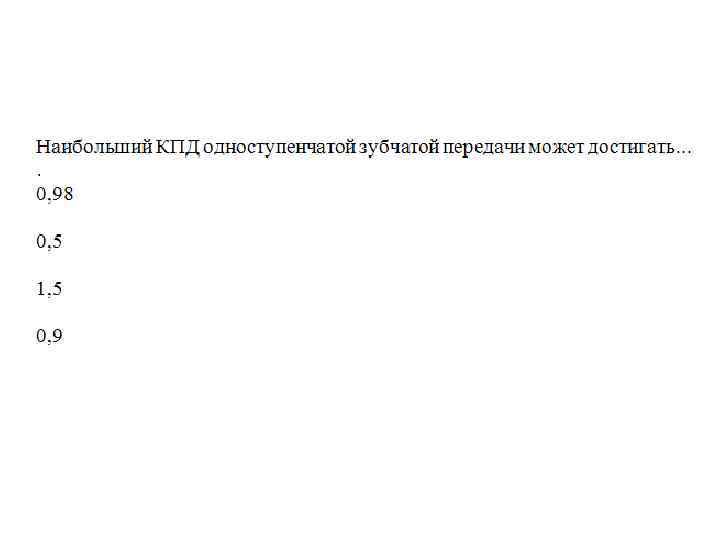

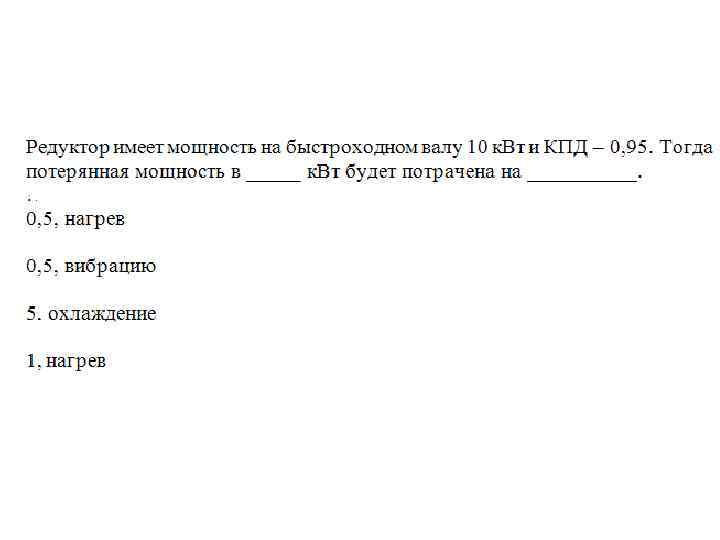

Конические зубчатые передачи Основные технические характеристики Конические колеса применяют в передачах, у которых оси валов пересекаются под некоторым межосевым углом 1. Максимальная передаваемая мощность 100 к. Вт 2. Передаточное отношение не более 3, 5… 6, 3 3. КПД 0, 95… 0, 98 4. Межосевой угол лежит в интервале 0… 180 град. 5. Максимальная окружная скорость на колесе 15… 25 м/с для передач с косыми и криволинейными зубьями, 3… 4 м/c для прямозубых

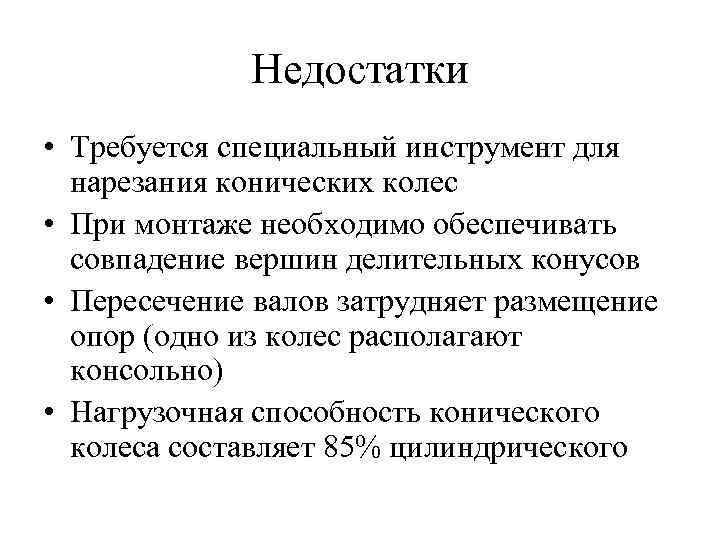

Недостатки • Требуется специальный инструмент для нарезания кoнических колес • При монтаже необходимо обеспечивать совпадение вершин делительных конусов • Пересечение валов затрудняет размещение опор (одно из колес располагают консольно) • Нагрузочная способность конического колеса составляет 85% цилиндрического

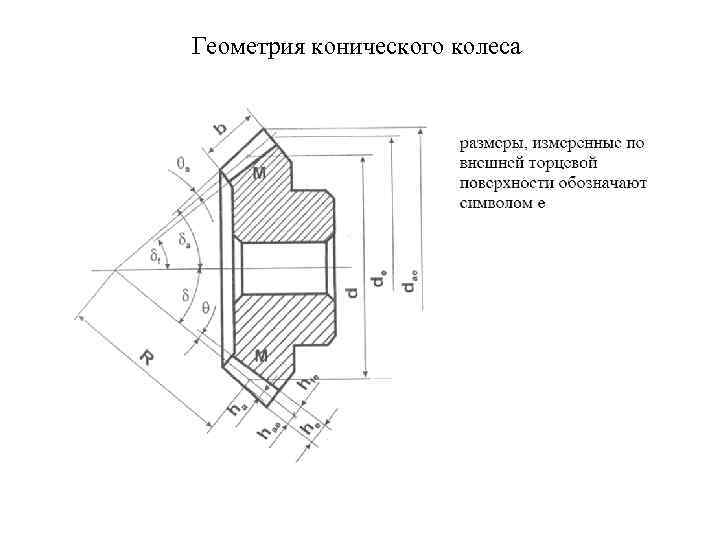

Геометрия конического колеса

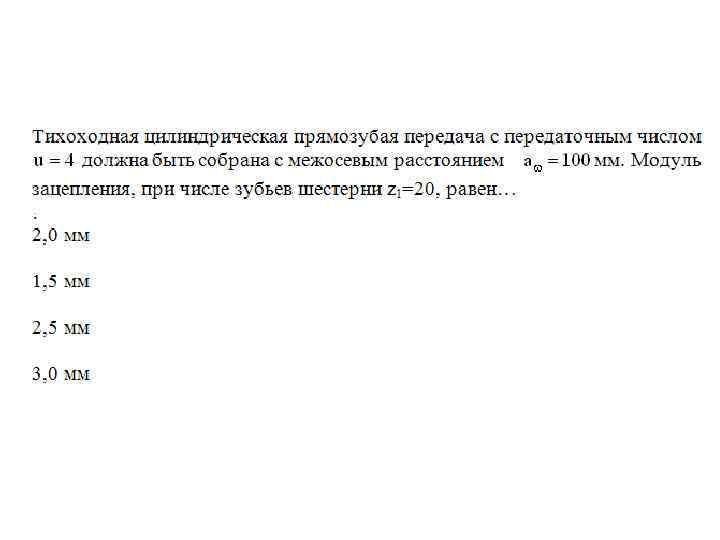

Конические зубчатые передачи Геометрия 1. 2. 3. 4. 5. 6. 7. 8. Углы делительных (начальных) конусов δ Длина образующей конуса (внешнее конусное расстояние - Re) Диаметр основания конуса de Ширина зубчатого венца b Угол пересечения осей валов φ Средний диаметр колеса dm Передаточное число U Требуется обеспечить совпадение вершин делительных конусов

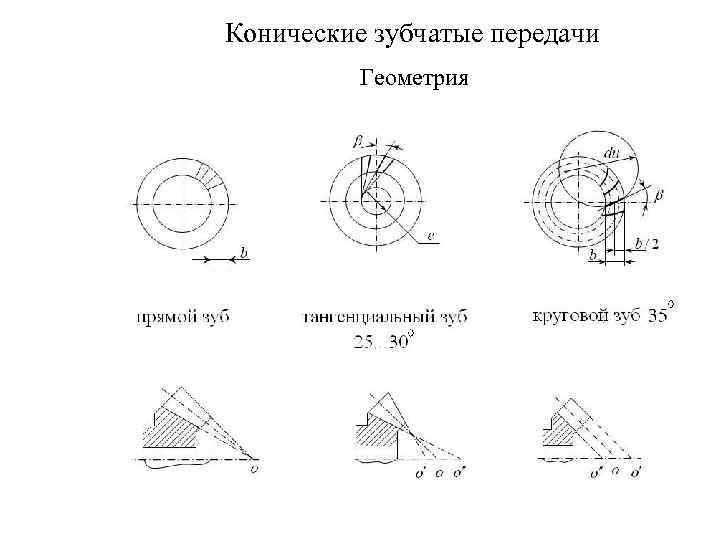

Конические зубчатые передачи Геометрия

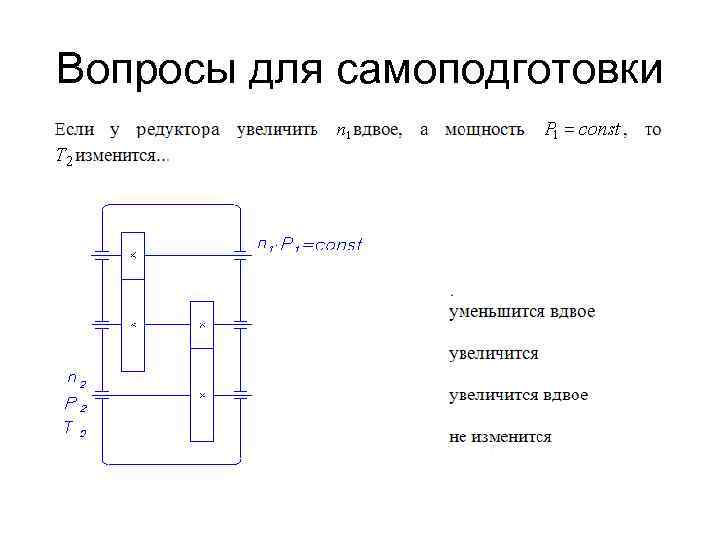

Конические зубчатые передачи Силы, возникающие в зацеплении

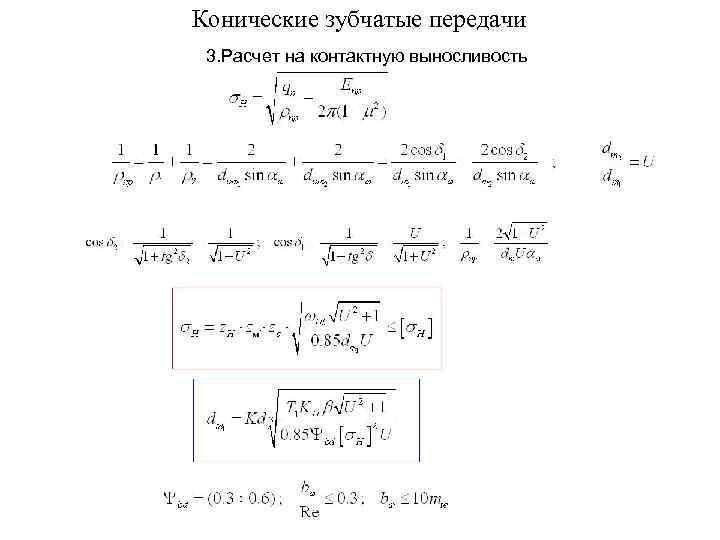

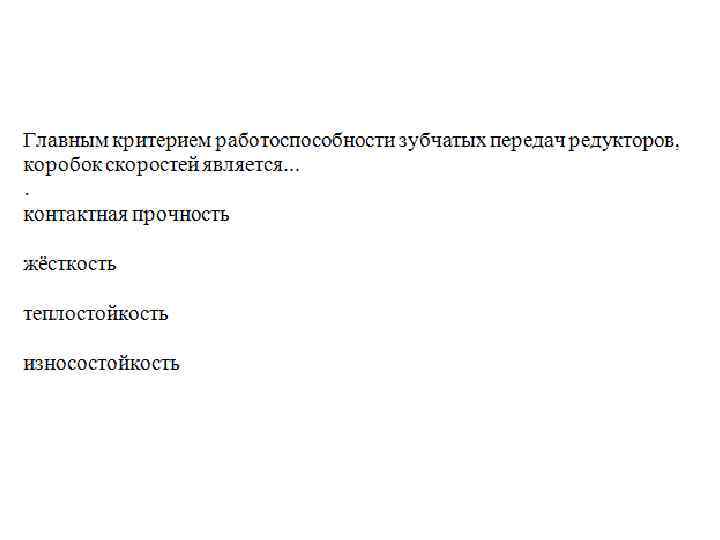

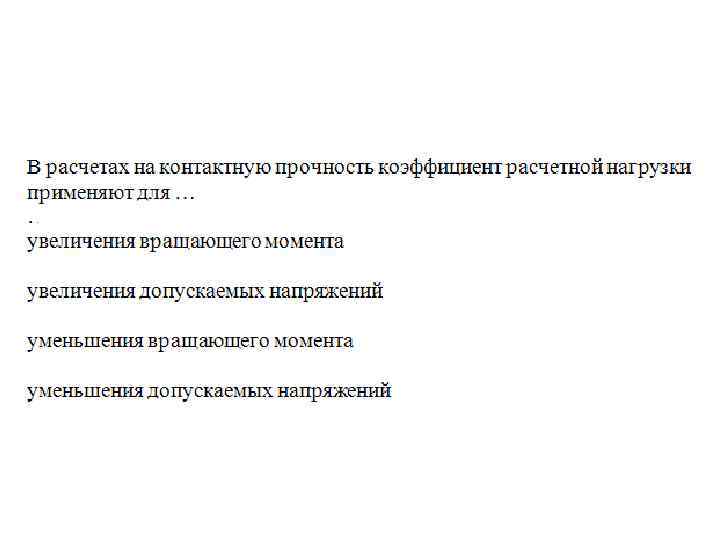

Конические зубчатые передачи Особенности расчета на контактную и изгибную выносливость 1. В расчет вводят понятие эквивалентного колеса

Конические зубчатые передачи

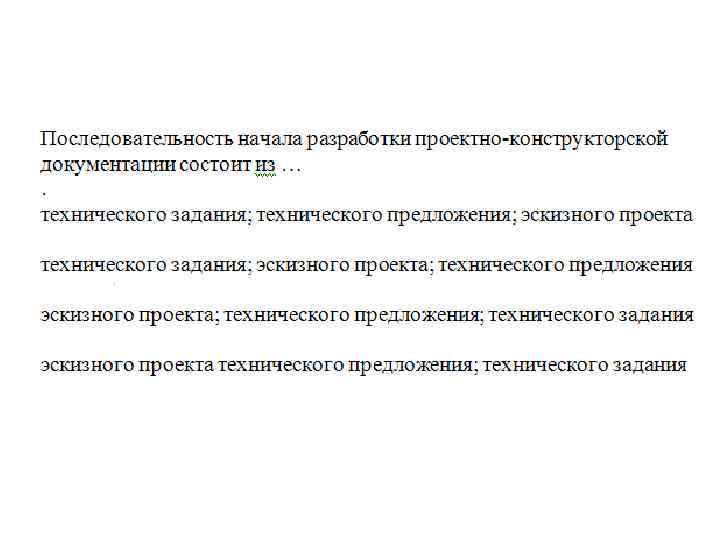

Конические зубчатые передачи Особенности расчета на контактную и изгибную выносливость 2. Нагрузка на зубья пропорциональна расстоянию от вершины делительного конуса колеса и пропорциональна жесткости зуба и его деформациям. Это позволяет вести расчет по любому сечению зубчатого колеса.
