Конические зубчатые передачи

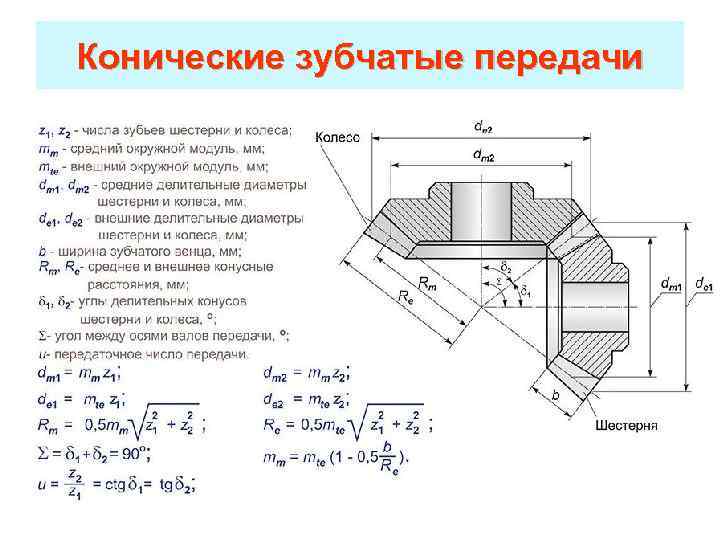

Конические зубчатые передачи

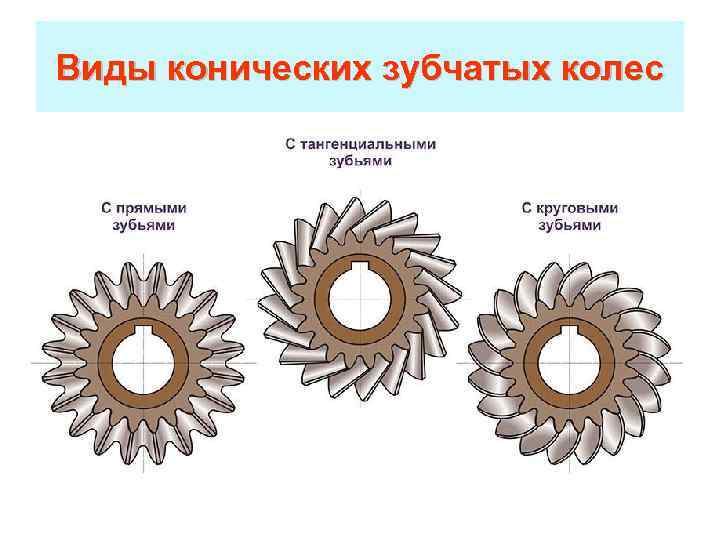

Виды конических зубчатых колес

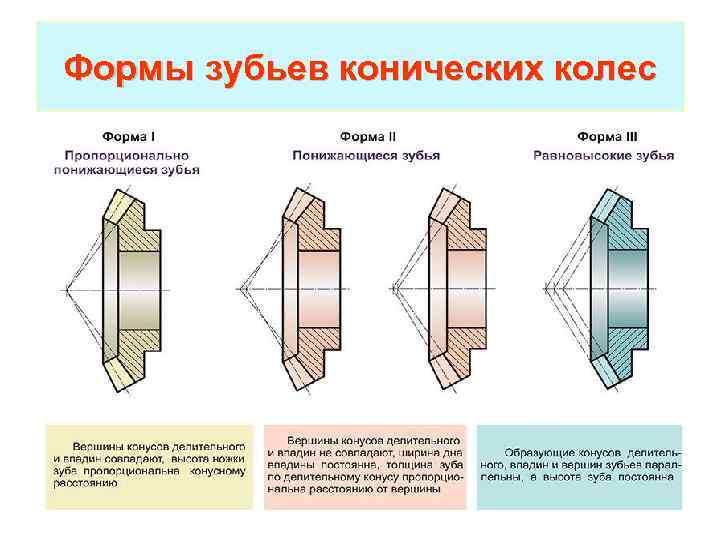

Формы зубьев конических колес
Силы в зацеплении прямозубой конической передачи

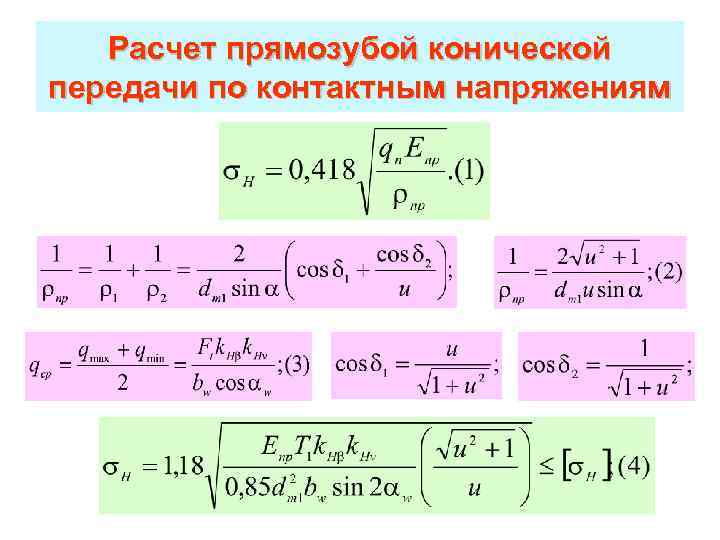

Расчет прямозубой конической передачи по контактным напряжениям

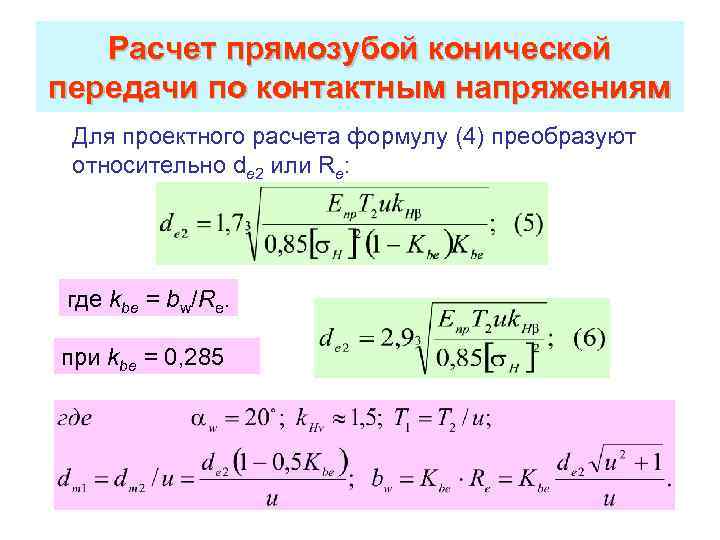

Расчет прямозубой конической передачи по контактным напряжениям Для проектного расчета формулу (4) преобразуют относительно de 2 или Re: где kbe = bw/Re. при kbe = 0, 285
Расчет прямозубой конической передачи по напряжениям изгиба - конусное расстояние b – ширина зубчатого венца. модуль в среднем нормальном сечении внешний окружной делительный модуль

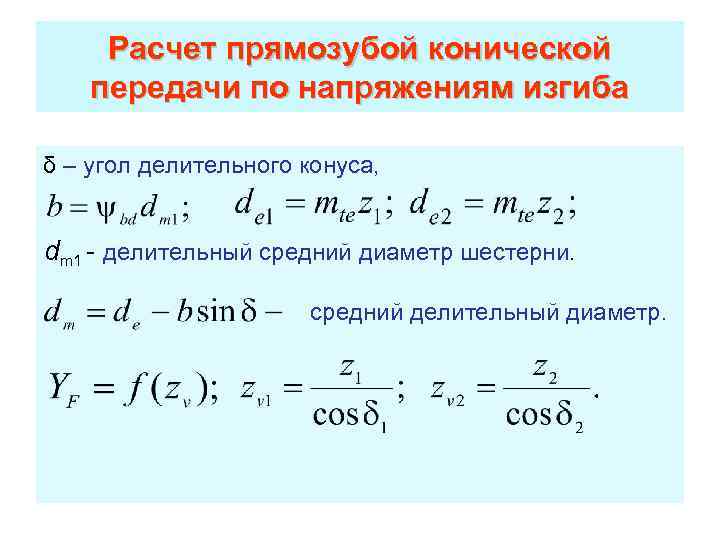

Расчет прямозубой конической передачи по напряжениям изгиба δ – угол делительного конуса, dm 1 - делительный средний диаметр шестерни. средний делительный диаметр.
Схемы конических и коническоцилиндрических редукторов

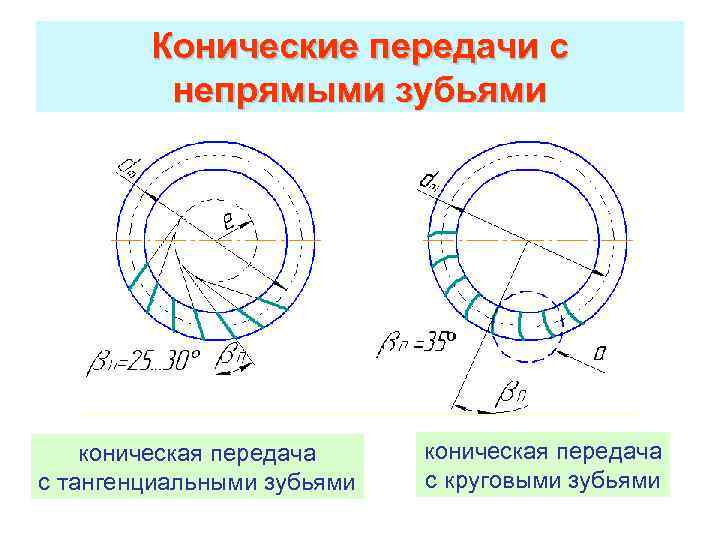

Конические передачи с непрямыми зубьями коническая передача с тангенциальными зубьями коническая передача с круговыми зубьями
Скачать презентацию Конические зубчатые передачи Конические зубчатые передачи
ДМ и ОК_очники_3.ppt
