Конфигурирование контроллера Modicon M 340

Конфигурирование контроллера Modicon M 340 ØКонфигурирование контроллера § редактор конфигурации a. элементы редактора конфигурации b. экраны редактора конфигурации c. конфигурирование и настройка параметров для модулей вводавывода и специализированных прикладных модулей 1. Конфигурирование сети

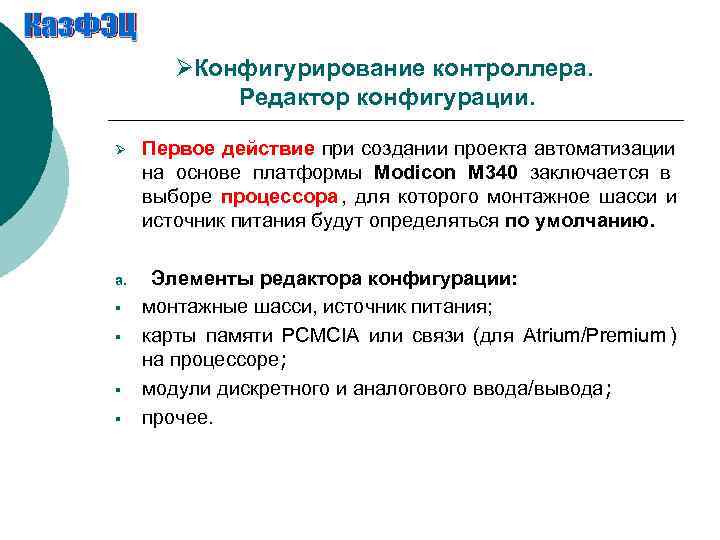

ØКонфигурирование контроллера. Редактор конфигурации. Ø Первое действие при создании проекта автоматизации на основе платформы Modicon M 340 заключается в выборе процессора , для которого монтажное шасси и источник питания будут определяться по умолчанию. a. Элементы редактора конфигурации: § монтажные шасси, источник питания; § карты памяти PCMCIA или связи (для Atrium/Premium ) на процессоре; § модули дискретного и аналогового ввода/вывода; § прочее.

b. Экраны редактора конфигурации обозреватель приложений окно конфигурации каталог локальной аппаратных корзины средств

с. Конфигурирование и настройка модулей вводавывода Ø С экрана конфигурирования монтажных шасси можно перейти на экран параметров, отображаемого для соответствующего модуля. Экран используется для установки рабочих характеристик и параметров выбранного приложения: § значение фильтра для дискретного ввода/вывода; § диапазон напряжения или тока для аналогового ввода/вывода § пороговые значения § калибровка весов для взвешивания § скорость передачи данных для связи § предварительное представление переменных, имеющих отношение к модулям в виде символов

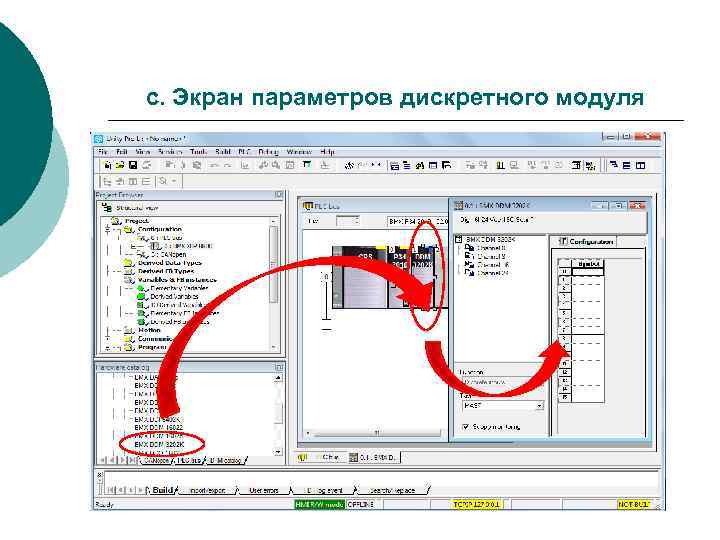

с. Экран параметров дискретного модуля

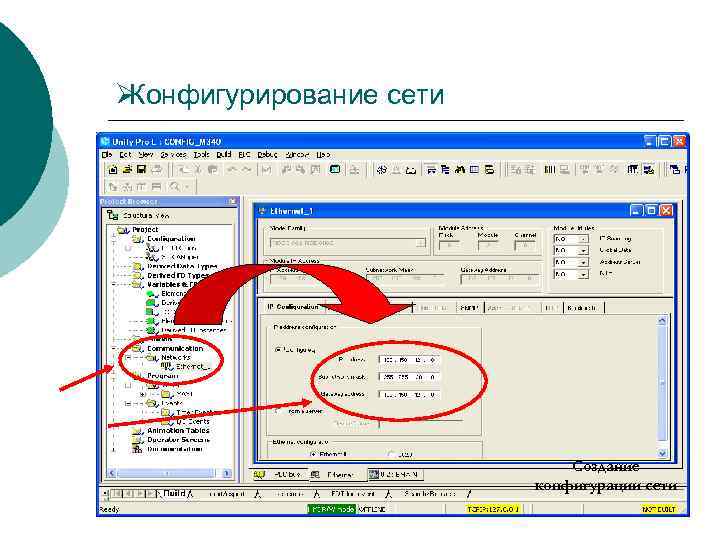

ØКонфигурирование сети Создание конфигурации сети
