Кондиціонування виробничих приміщень група О-22 Позивайло Лариса

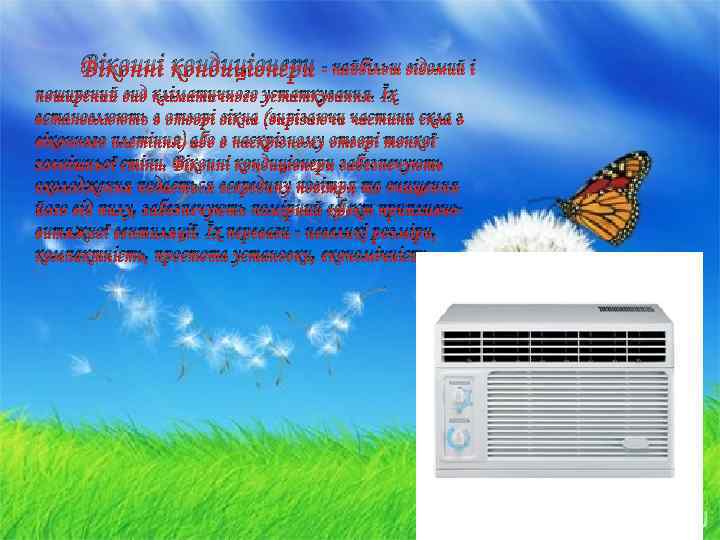

Віконні кондиціонери - найбільш відомий і поширений вид кліматичного устаткування. Їх встановлюють в отворі вікна (вирізаючи частини скла з віконного плетіння) або в наскрізному отворі тонкої зовнішньої стіни. Віконні кондиціонери забезпечують охолодження подається всередину повітря та очищення його від пилу, забезпечують помірний ефект припливновитяжної вентиляції. Їх переваги - невеликі розміри, компактність, простота установки, економічність.

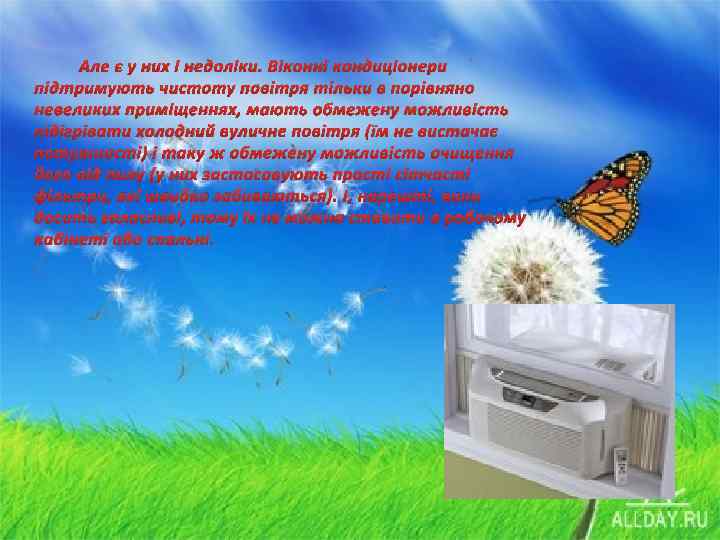

Але є у них і недоліки. Віконні кондиціонери підтримують чистоту повітря тільки в порівняно невеликих приміщеннях, мають обмежену можливість підігрівати холодний вуличне повітря (їм не вистачає потужності) і таку ж обмежену можливість очищення його від пилу (у них застосовують прості сітчасті фільтри, які швидко забиваються). І, нарешті, вони досить галасливі, тому їх не можна ставити в робочому кабінеті або спальні.

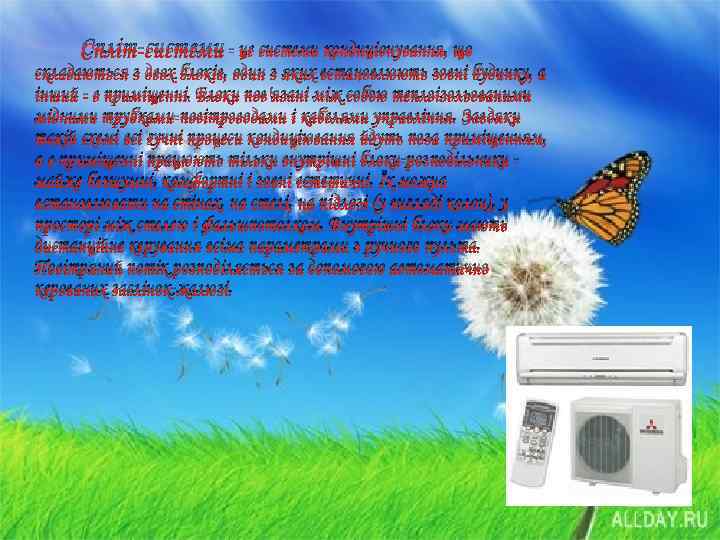

Спліт-системи - це системи кондиціонування, що складаються з двох блоків, один з яких встановлюють зовні будинку, а інший - в приміщенні. Блоки пов'язані між собою теплоізольованими мідними трубками-повітроводами і кабелями управління. Завдяки такій схемі всі гучні процеси кондиціювання йдуть поза приміщенням, а в приміщенні працюють тільки внутрішні блоки-розподільники майже безшумні, комфортні і зовні естетичні. Їх можна встановлювати на стінах, на стелі, на підлозі (у вигляді колон), у просторі між стелею і фальшпотолком. Внутрішні блоки мають дистанційне керування всіма параметрами з ручного пульта. Повітряний потік розподіляється за допомогою автоматично керованих заслінок-жалюзі.

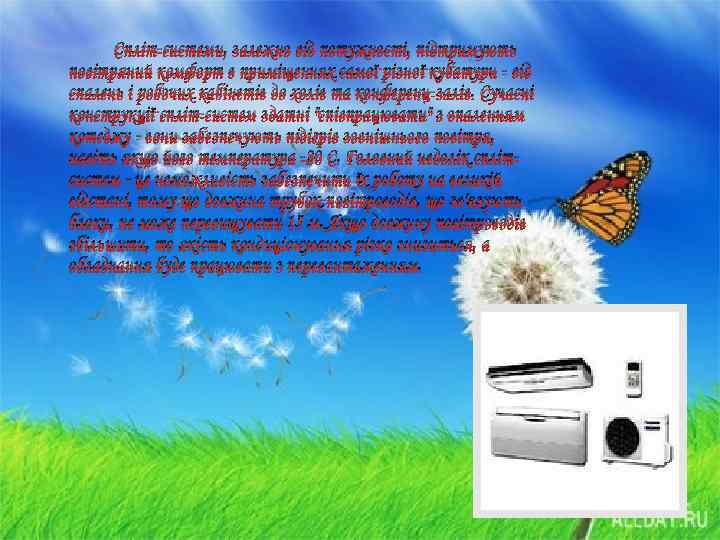

Спліт-системи, залежно від потужності, підтримують повітряний комфорт в приміщеннях самої різної кубатури - від спалень і робочих кабінетів до холів та конференц-залів. Сучасні конструкції спліт-систем здатні "співпрацювати" з опаленням котеджу - вони забезпечують підігрів зовнішнього повітря, навіть якщо його температура -20 С. Головний недолік сплітсистем - це неможливість забезпечити їх роботу на великій відстані, тому що довжина трубок-повітроводів, що зв'язують блоки, не може перевищувати 15 м. Якщо довжину повітроводів збільшити, то якість кондиціонування різко знизиться, а обладнання буде працювати з перевантаженням.

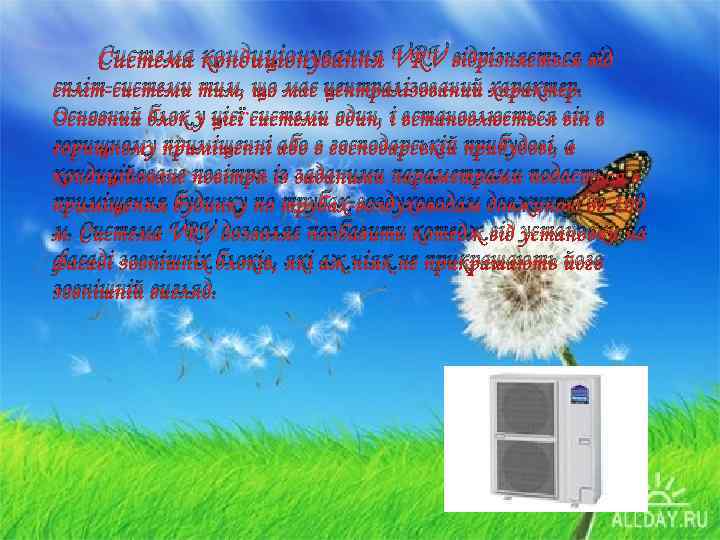

Система кондиціонування VRV відрізняється від спліт-системи тим, що має централізований характер. Основний блок у цієї системи один, і встановлюється він в горищному приміщенні або в господарській прибудові, а кондиційоване повітря із заданими параметрами подається в приміщення будинку по трубах-воздуховодам довжиною до 100 м. Система VRV дозволяє позбавити котедж від установки на фасаді зовнішніх блоків, які аж ніяк не прикрашають його зовнішній вигляд.

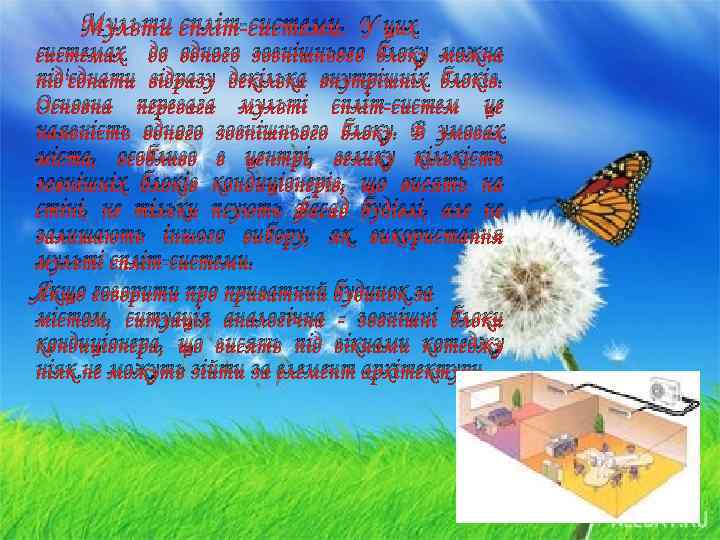

Мульти спліт-системи. У цих системах до одного зовнішнього блоку можна під'єднати відразу декілька внутрішніх блоків. Основна перевага мульті спліт-систем це наявність одного зовнішнього блоку. В умовах міста, особливо в центрі, велику кількість зовнішніх блоків кондиціонерів, що висять на стіні, не тільки псують фасад будівлі, але не залишають іншого вибору, як використання мульті спліт-системи. Якщо говорити про приватний будинок за містом, ситуація аналогічна - зовнішні блоки кондиціонера, що висять під вікнами котеджу ніяк не можуть зійти за елемент архітектури.

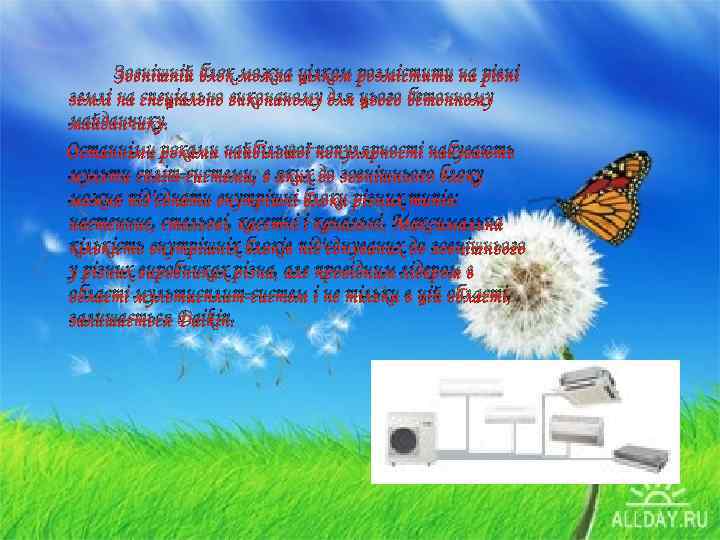

Зовнішній блок можна цілком розмістити на рівні землі на спеціально виконаному для цього бетонному майданчику. Останніми роками найбільшої популярності набувають мульти спліт-системи, в яких до зовнішнього блоку можна під'єднати внутрішні блоки різних типів: настенниє, стельові, касетні і канальні. Максимальна кількість внутрішніх блоків під'єднуваних до зовнішнього у різних виробниках різна, але провідним лідером в області мультисплит-систем і не тільки в цій області, залишається Daikin.

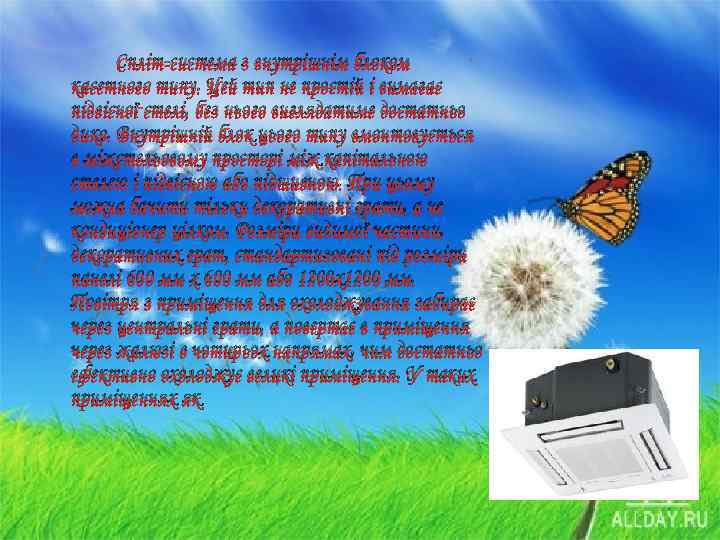

Спліт-система з внутрішнім блоком касетного типу. Цей тип не простій і вимагає підвісної стелі, без нього виглядатиме достатньо дико. Внутрішній блок цього типу вмонтовується в міжстельовому просторі між капітальною стелею і підвісною або підшивною. При цьому можна бачити тільки декоративні грати, а не кондиціонер цілком. Розміри видимої частини, декоративних грат, стандартизовані під розміри панелі 600 мм х 600 мм або 1200 х1200 мм. Повітря з приміщення для охолоджування забирає через центральні грати, а повертає в приміщення через жалюзі в чотирьох напрямах, чим достатньо ефективно охолоджує великі приміщення. У таких приміщеннях як
операційні зали банків, у великих офісах, залах супермаркетів застосування касетних кондиціонерів не псує інтер'єр, ефективно і швидко охолоджує. Касетний тип блоку має ще одна перевага дозволяє підмішувати 10 -15 % свіжого повітря, хоча даною перевагою на практиці користуються рідко.
nd e e Th
