Кондиционеры Разработка доцента Нужина Е. В.

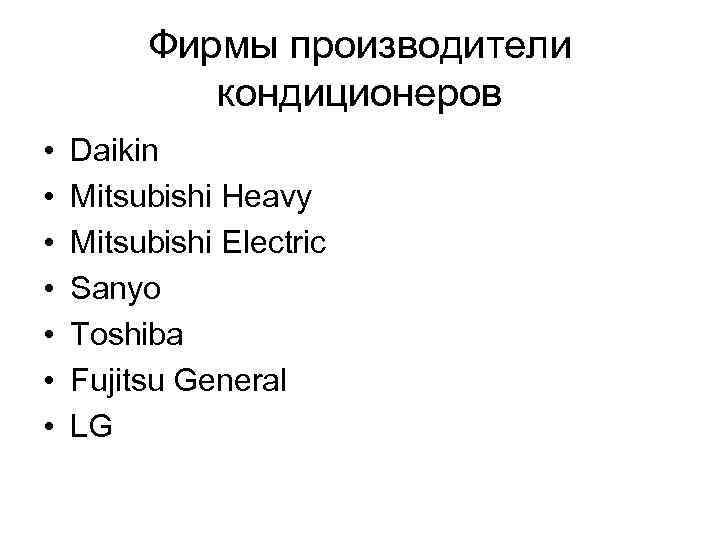

Фирмы производители кондиционеров • • Daikin Mitsubishi Heavy Mitsubishi Electric Sanyo Toshiba Fujitsu General LG

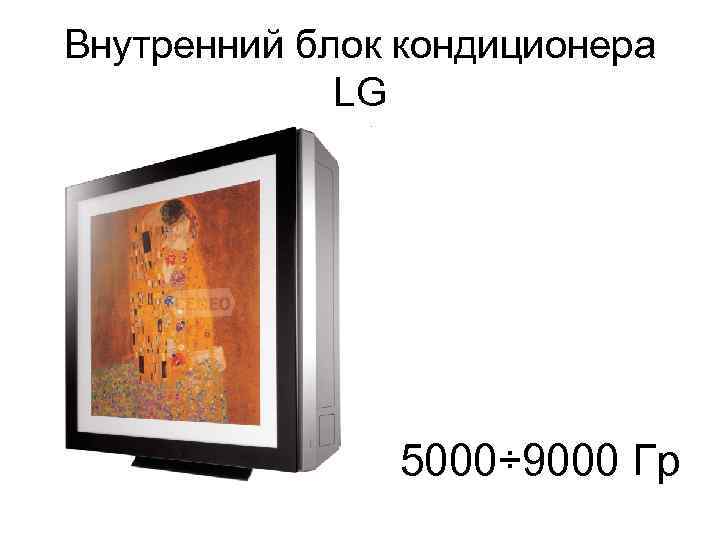

Внутренний блок кондиционера LG 5000÷ 9000 Гр

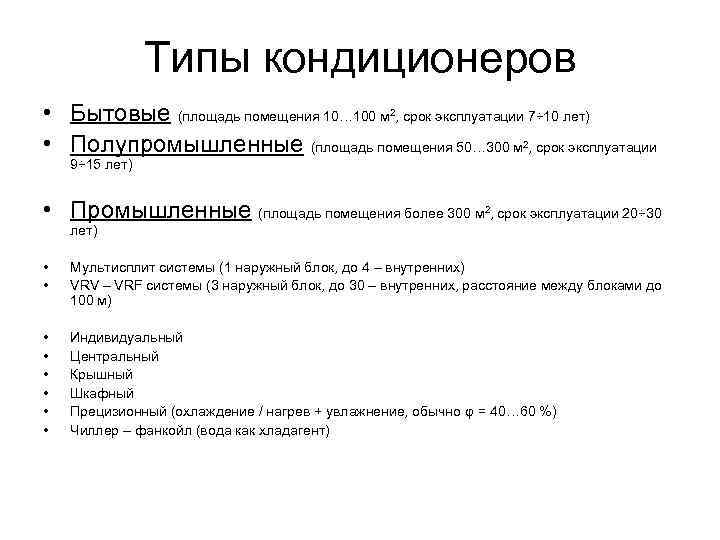

Типы кондиционеров • Бытовые (площадь помещения 10… 100 м , срок эксплуатации 7÷ 10 лет) • Полупромышленные (площадь помещения 50… 300 м , срок эксплуатации 2 2 9÷ 15 лет) • Промышленные (площадь помещения более 300 м , срок эксплуатации 20÷ 30 2 лет) • • Мультисплит системы (1 наружный блок, до 4 – внутренних) VRV – VRF системы (3 наружный блок, до 30 – внутренних, расстояние между блоками до 100 м) • • • Индивидуальный Центральный Крышный Шкафный Прецизионный (охлаждение / нагрев + увлажнение, обычно φ = 40… 60 %) Чиллер – фанкойл (вода как хладагент)
Пример размещения
Основные узлы кондиционера 1. Компрессор — перекачивает фреон его по холодильному контуру. 2. Конденсатор — радиатор (пучок трубок), расположенный во внешнем блоке. При обдуве воздухом фреон в трубках охлаждается и конденсируется, переходит из газообразного состояния в жидкое (процесс называется - конденсация). 3. Испаритель — радиатор (пучок трубок), расположенный во внутреннем блоке. В испарителе фреон закипает и переходит из жидкой фазы в газообразную (испарение). 4. ТРВ (терморегулирующий вентиль) — резко понижает давление фреона перед испарителем, способствуя испарению. 5. Вентиляторы — в конденсаторе и испарителе создают поток воздуха для обдува пучков трубок. Используются для более интенсивного теплообмена с окружающим воздухом.

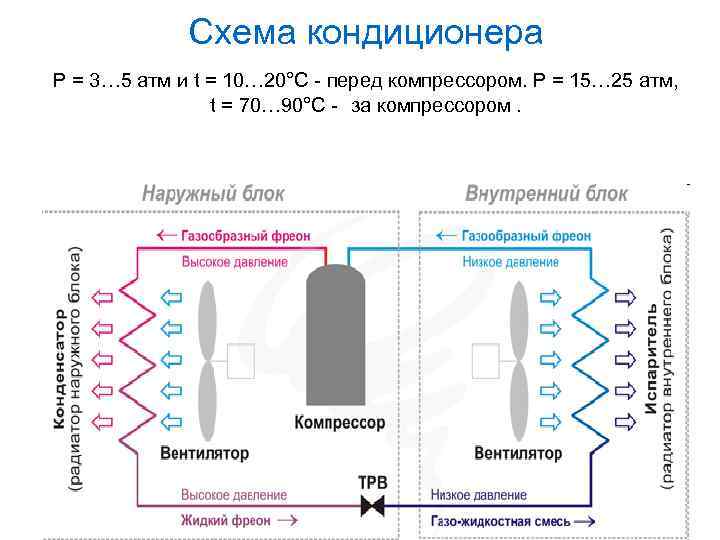

Схема кондиционера P = 3… 5 атм и t = 10… 20°С - перед компрессором. P = 15… 25 атм, t = 70… 90°С - за компрессором.

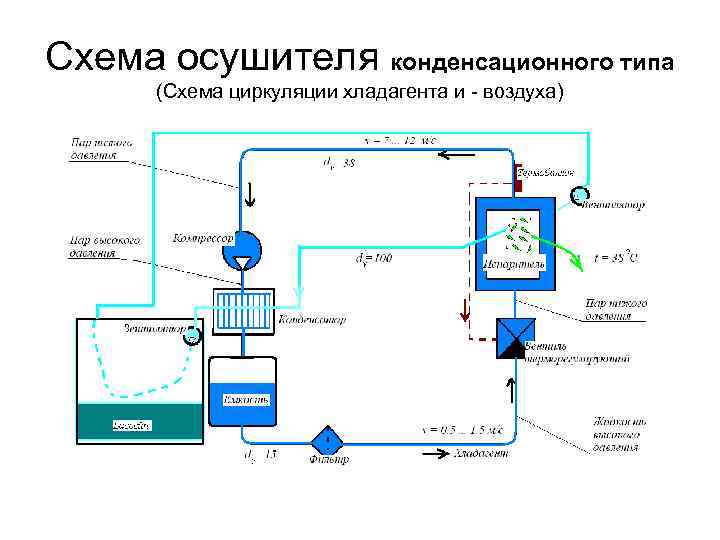

Схема осушителя конденсационного типа (Схема циркуляции хладагента и - воздуха)
Конец • The end
