Конденсаторы

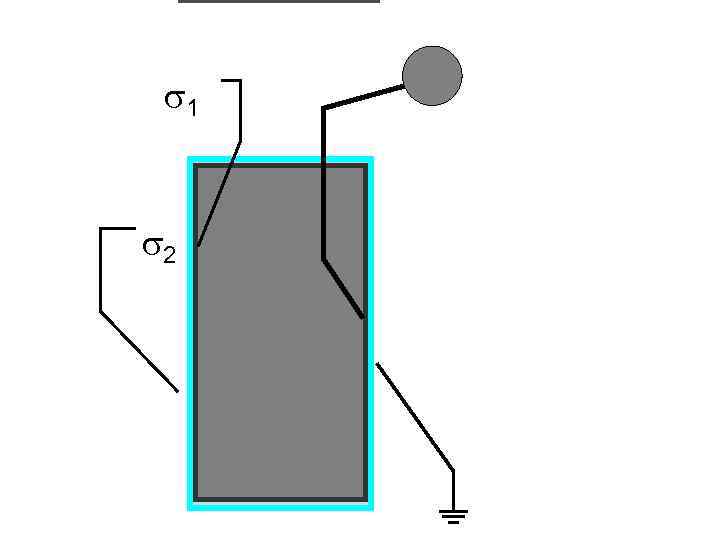

1 2
1 2

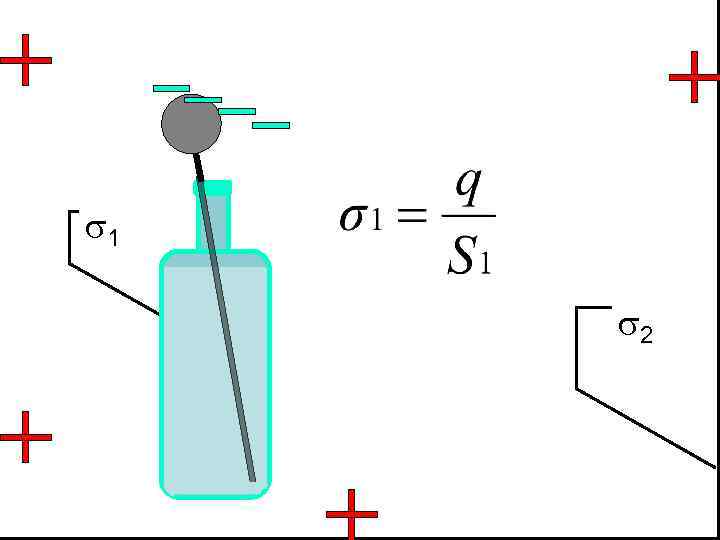

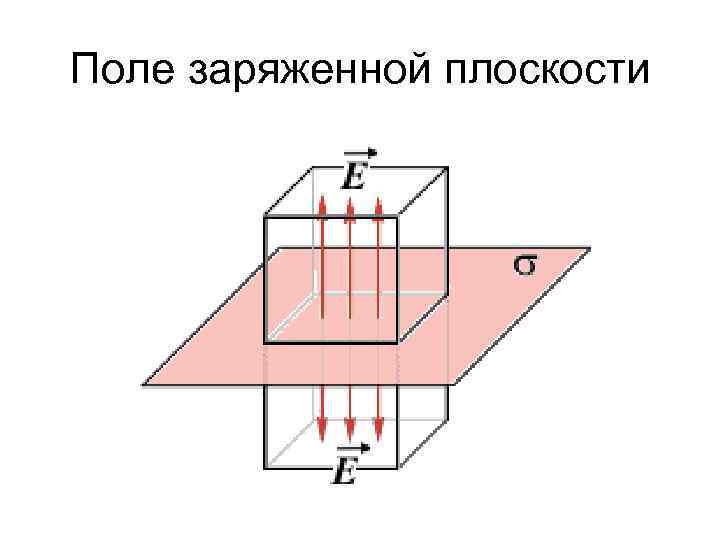

Поле заряженной плоскости

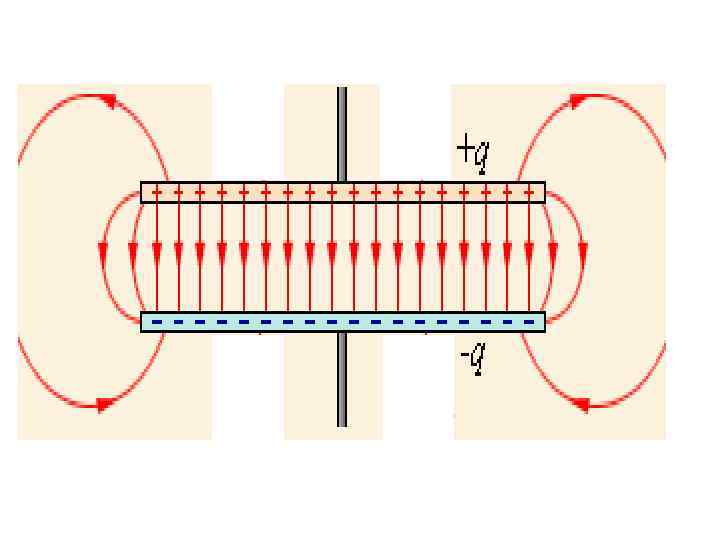

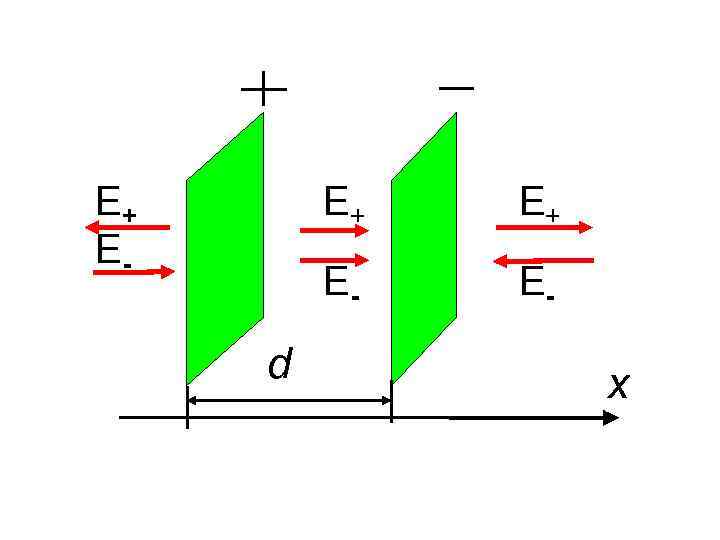

E+ E- d E+ E- x
Электроемкость
Электроемкость уединенного проводника
Электроемкость уединенного проводника
Электроемкость двух проводников
Электроемкость плоского конденсатора
Школьный плоский конденсатор
U I t

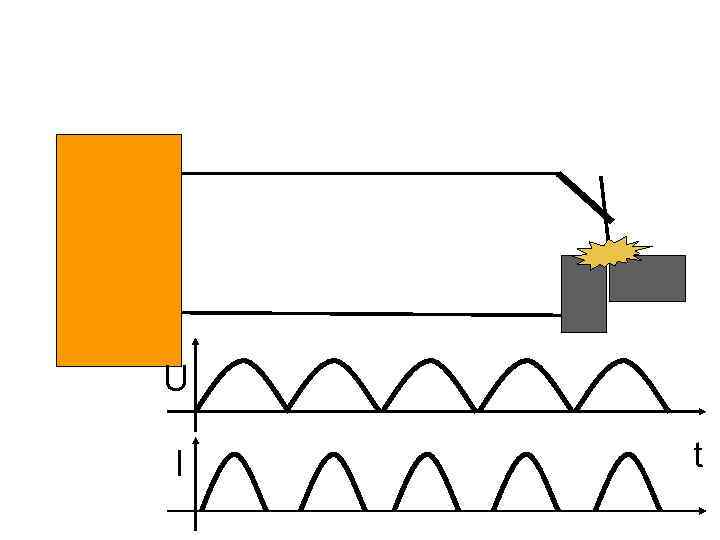

Сглаживающий фильтр. U t
Задача 1 • Плоский воздушный конденсатор отключили от источника тока, а затем уменьшили расстояние между его пластинами. Что произойдет при этом с зарядом на обкладках конденсатора, электроемкостью конденсатора и напряжением на его обкладках?

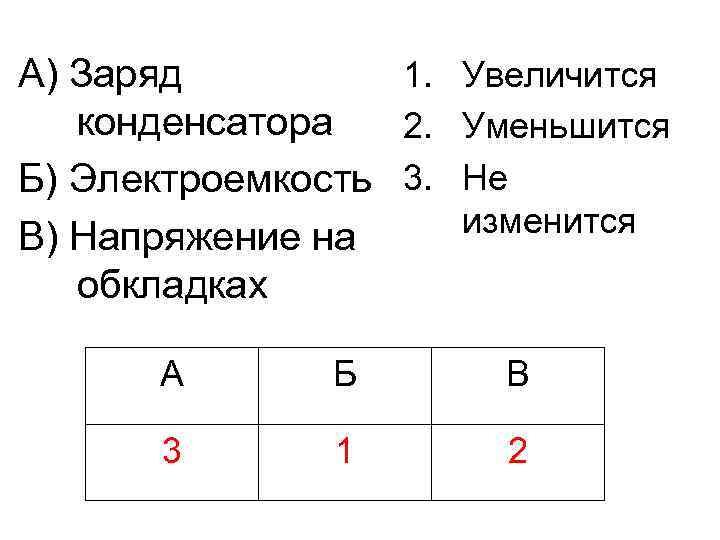

1. Увеличится А) Заряд конденсатора 2. Уменьшится Б) Электроемкость 3. Не изменится В) Напряжение на обкладках А Б В 3 1 2
Задача 2 • Пространство между обкладками конденсатора заполнено диэлектриком с = 3 Конденсатор зарядили и отключили от источника, а затем убрали диэлектрик. Что произойдет при этом с зарядом на обкладках конденсатора, электроемкостью конденсатора и напряжением на его обкладках?
1. Увеличится А) Заряд конденсатора 2. Уменьшится Б) Электроемкость 3. Не изменится В) Напряжение на обкладках А Б В 3 2 1

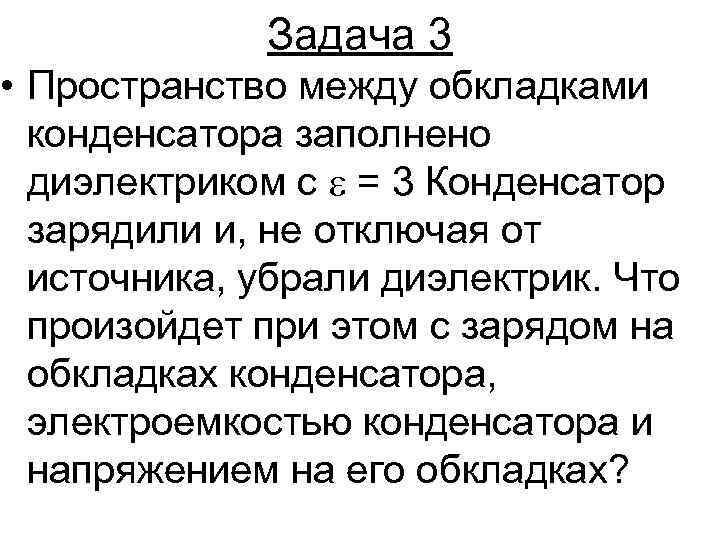

Задача 3 • Пространство между обкладками конденсатора заполнено диэлектриком с = 3 Конденсатор зарядили и, не отключая от источника, убрали диэлектрик. Что произойдет при этом с зарядом на обкладках конденсатора, электроемкостью конденсатора и напряжением на его обкладках?
1. Увеличится А) Заряд конденсатора 2. Уменьшится Б) Электроемкость 3. Не изменится В) Напряжение на обкладках А Б В 2 2 3
Задача 4 • При исследовании зависимости напряжения на обкладках конденсатора от приложенного напряжения был получен график. Согласно этому графику емкость конденсатора равна…

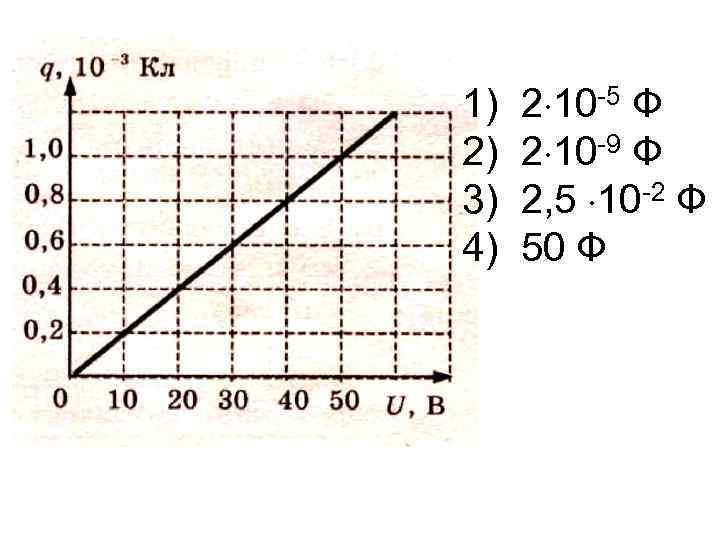

1) 2) 3) 4) 2 10 -5 Ф 2 10 -9 Ф 2, 5 10 -2 Ф 50 Ф

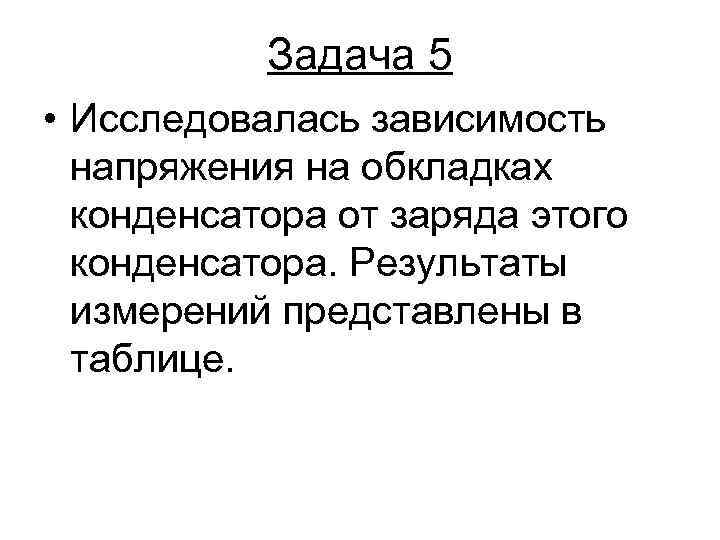

Задача 5 • Исследовалась зависимость напряжения на обкладках конденсатора от заряда этого конденсатора. Результаты измерений представлены в таблице.

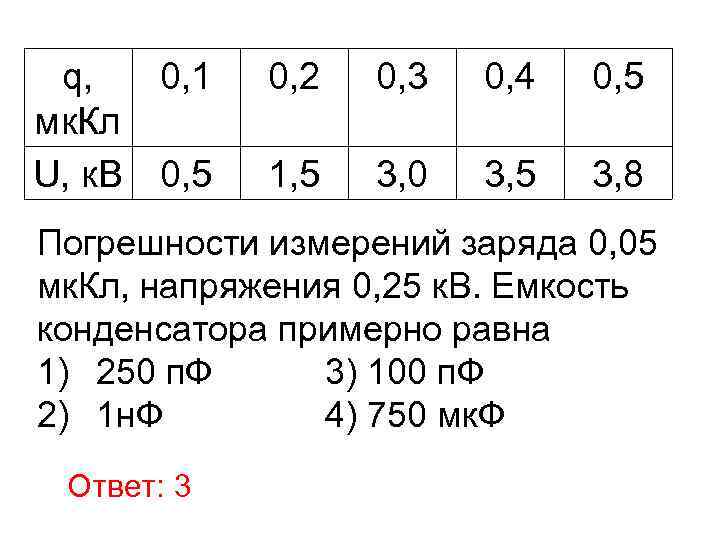

q, 0, 1 мк. Кл U, к. В 0, 5 0, 2 0, 3 0, 4 0, 5 1, 5 3, 0 3, 5 3, 8 Погрешности измерений заряда 0, 05 мк. Кл, напряжения 0, 25 к. В. Емкость конденсатора примерно равна 1) 250 п. Ф 3) 100 п. Ф 2) 1 н. Ф 4) 750 мк. Ф Ответ: 3
Сферический конденсатор R 2 R 1
Цилиндрический конденсатор

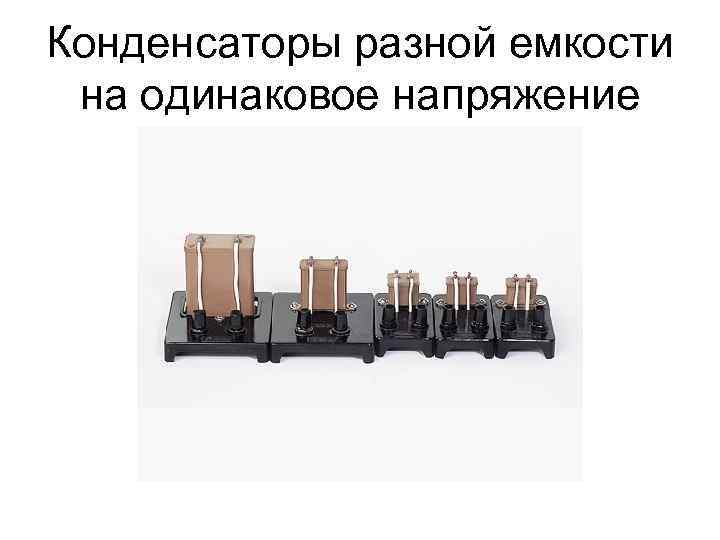

Конденсаторы разной емкости на одинаковое напряжение

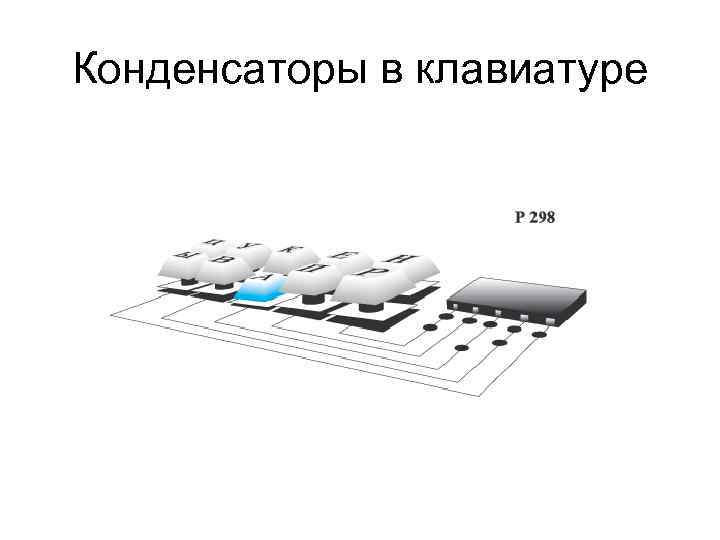

Конденсаторы в клавиатуре
Соединения конденсаторов

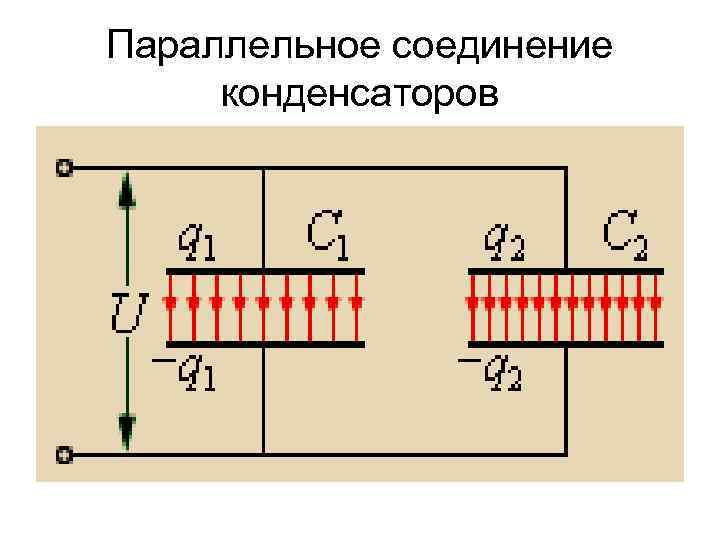

Параллельное соединение конденсаторов

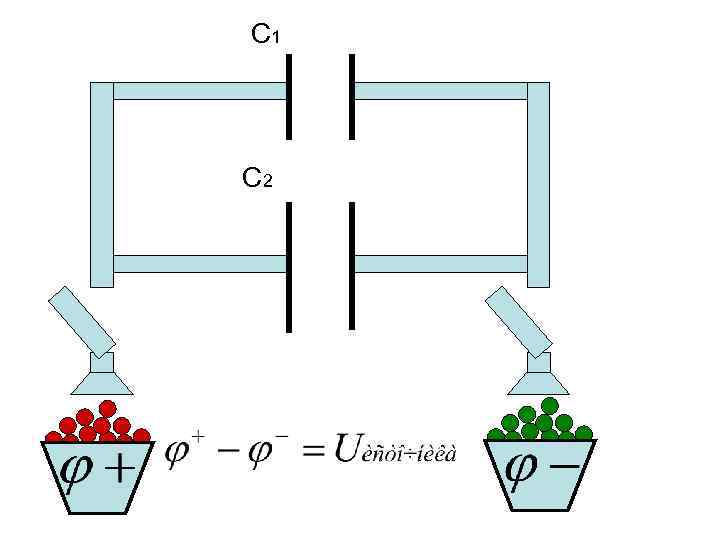

С 1 С 2
Емкость при параллельном соединении конденсаторов
Последовательное соединение конденсаторов
С 2 С 1
Емкость при последовательном соединении конденсаторов
Энергия электрического поля

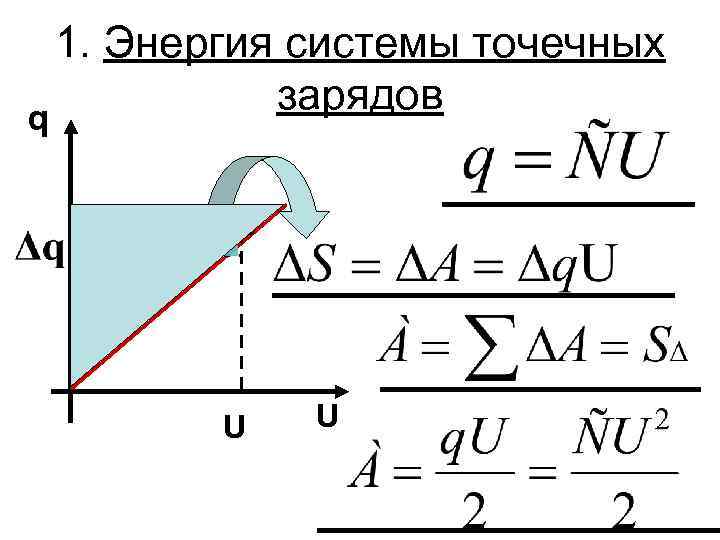

1. Энергия системы точечных зарядов q U U
Энергия заряженного конденсатора.
Энергия заряженного уединенного проводника

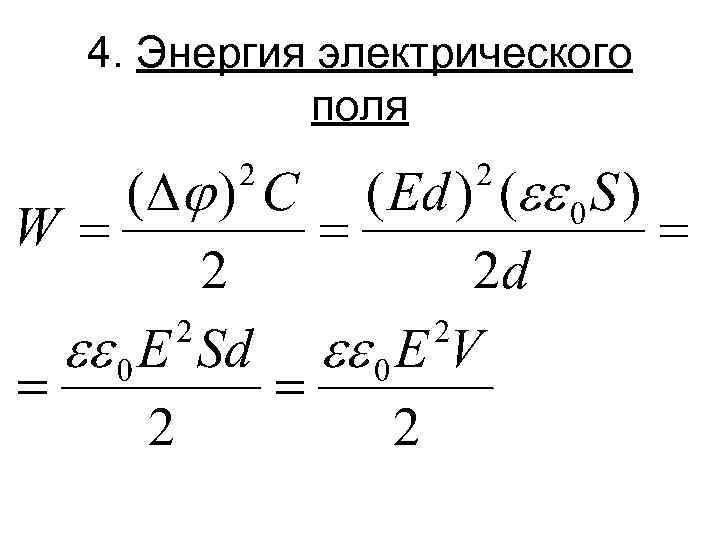

4. Энергия электрического поля
Энергия поля конденсатора
Объемная плотность энергии
