Конденсатные насосы и БОУ

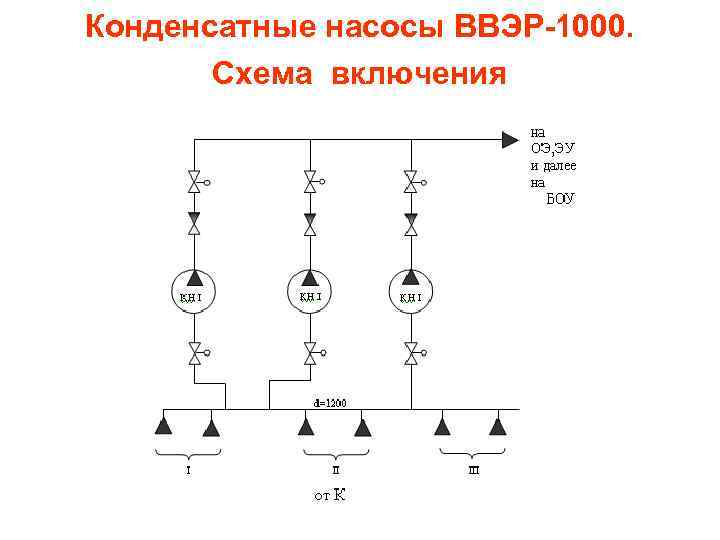

Конденсатные насосы ВВЭР-1000. Cхема включения

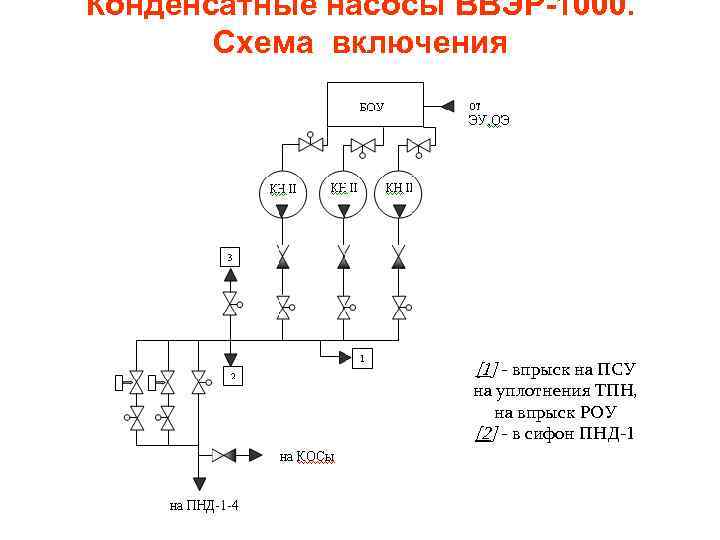

Конденсатные насосы ВВЭР-1000. Cхема включения [1] - впрыск на ПСУ на уплотнения ТПН, на впрыск РОУ [2] - в сифон ПНД-1

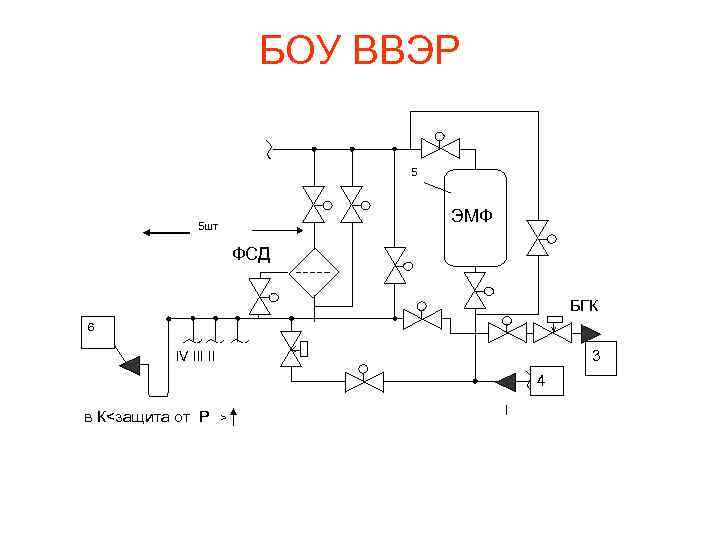

БОУ ВВЭР 5 ЭМФ 5 шт ФСД БГК 6 3 IV III II 4 в К<защита от P > I
КН РБМК

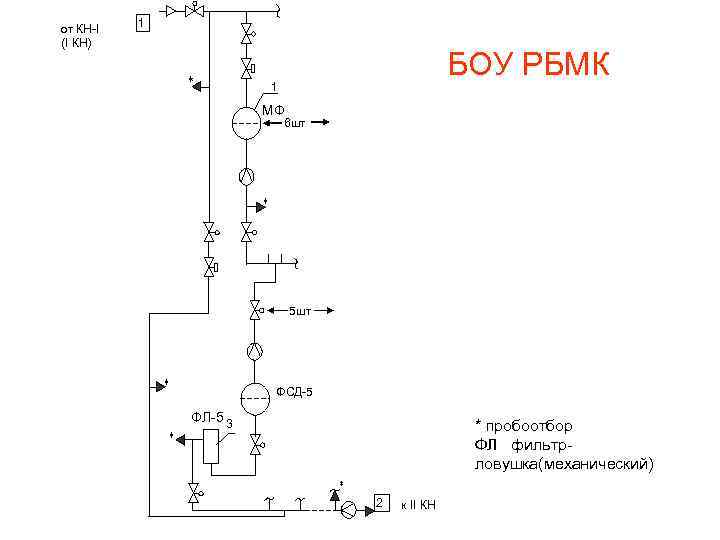

от КН-I (I КН) 1 БОУ РБМК 1 МФ 6 шт 5 шт ФСД-5 ФЛ-5 3 * пробоотбор ФЛ фильтрловушка(механический) 2 к II КН

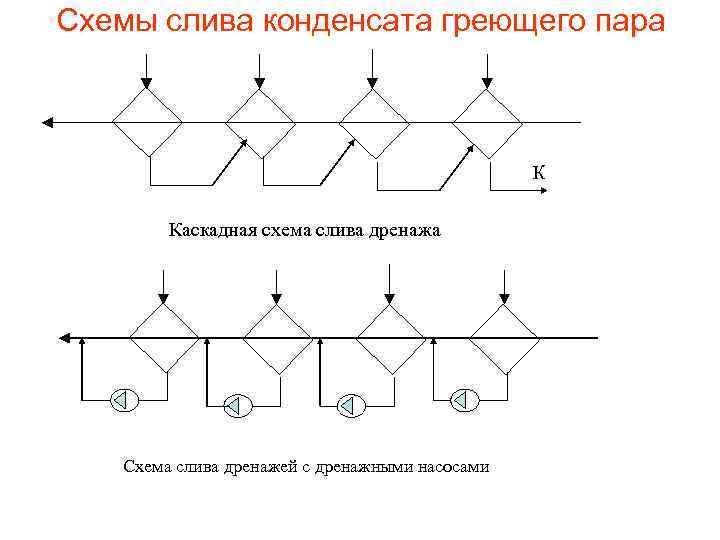

Схемы слива конденсата греющего пара К Каскадная схема слива дренажа Схема слива дренажей с дренажными насосами

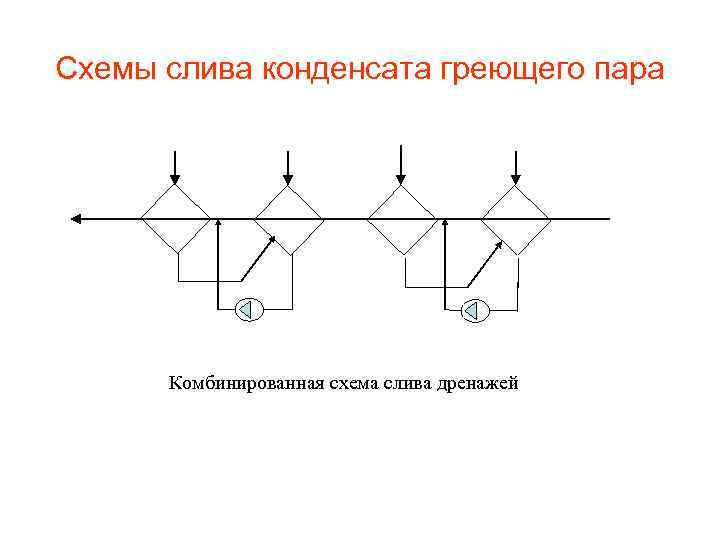

Схемы слива конденсата греющего пара Комбинированная схема слива дренажей

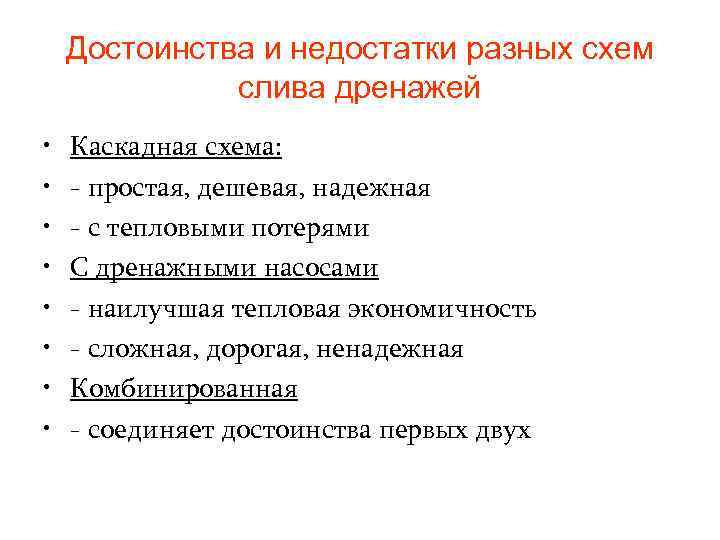

Достоинства и недостатки разных схем слива дренажей • • Каскадная схема: - простая, дешевая, надежная - с тепловыми потерями С дренажными насосами - наилучшая тепловая экономичность - сложная, дорогая, ненадежная Комбинированная - соединяет достоинства первых двух

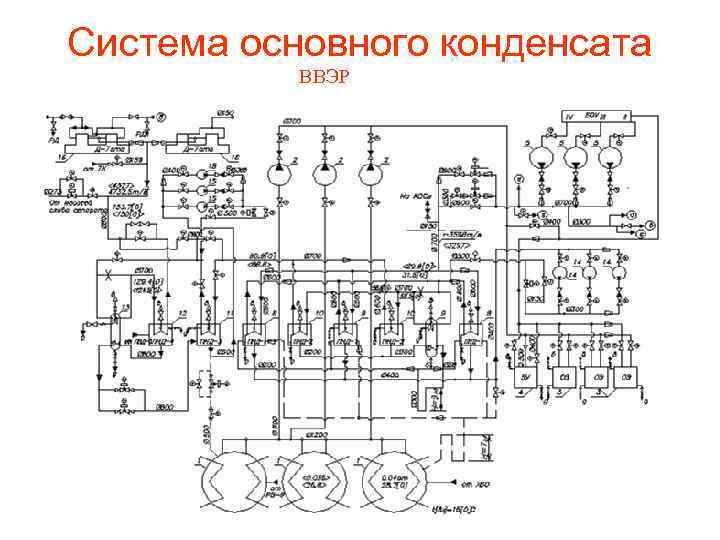

Система основного конденсата ВВЭР

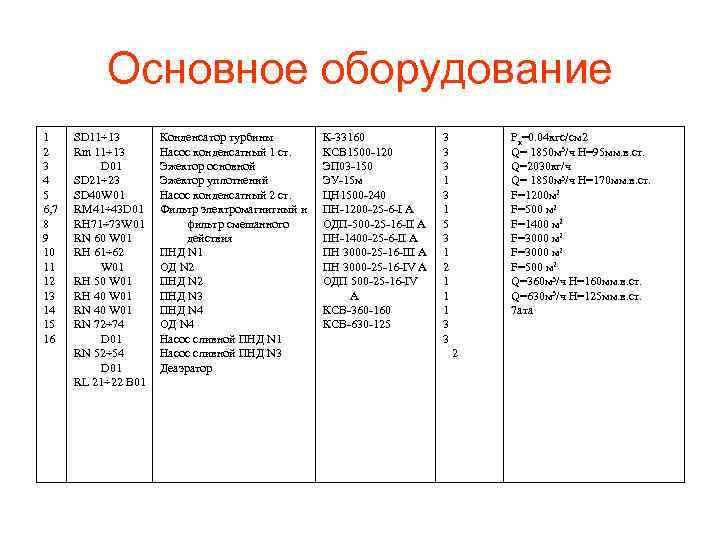

Основное оборудование 1 2 3 4 5 6, 7 8 9 10 11 12 13 14 15 16 SD 11÷ 13 Rm 11÷ 13 D 01 SD 21÷ 23 SD 40 W 01 RM 41÷ 43 D 01 RH 71÷ 73 W 01 RN 60 W 01 RH 61÷ 62 W 01 RH 50 W 01 RH 40 W 01 RN 72÷ 74 D 01 RN 52÷ 54 D 01 RL 21÷ 22 B 01 Конденсатор турбины Насос конденсатный 1 ст. Эжектор основной Эжектор уплотнений Насос конденсатный 2 ст. Фильтр электромагнитный и фильтр смешанного действия ПНД N 1 ОД N 2 ПНД N 3 ПНД N 4 ОД N 4 Насос сливной ПНД N 1 Насос сливной ПНД N 3 Деаэратор К-33160 КСВ 1500 -120 ЭП 03 -150 ЭУ-15 м ЦН 1500 -240 ПН-1200 -25 -6 -I A ОДП-500 -25 -16 -II А ПН-1400 -25 -6 -II A ПН 3000 -25 -16 -IV A ОДП 500 -25 -16 -IV A КСВ-360 -160 КСВ-630 -125 3 3 3 1 5 3 1 2 1 1 1 3 3 Pк=0. 04 кгс/см 2 Q= 1850 м 3/ч H=95 мм. в. ст. Q=2030 кг/ч Q= 1850 м 3/ч H=170 мм. в. ст. F=1200 м 2 F=500 м 2 F=1400 м 2 F=3000 м 2 F=500 м 2 Q=360 м 3/ч H=160 мм. в. ст. Q=630 м 3/ч H=125 мм. в. ст. 7 ата 2

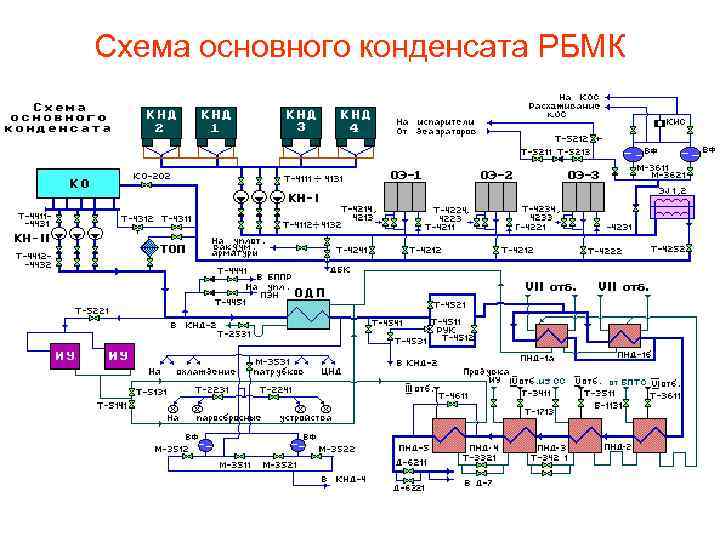

Схема основного конденсата РБМК
