Концепция 1 Зона ячеечного хранения и подбора

Зарегистрируйтесь, чтобы просмотреть полный документ!

Концепция (1) • Зона ячеечного хранения и подбора целых коробов – 4 ех ярусный мезонин • Площадь мезонина = 8640 кв. метров (43% от общей складской площади) • Рассчитан на 10 000 секций (300 000 ячеек) • Высота всей конструкции = 17 метров • Используются только полочные стеллажи • Пол мезонина сделан из прессованной решетки • Используются только платформенные тележки с лестницей • Зона подготовки к сортировке и сортировки – 2 ух ярусный мезонин • Площадь мезонина = 756 кв. метр (3, 7% от общей складской площади) 1

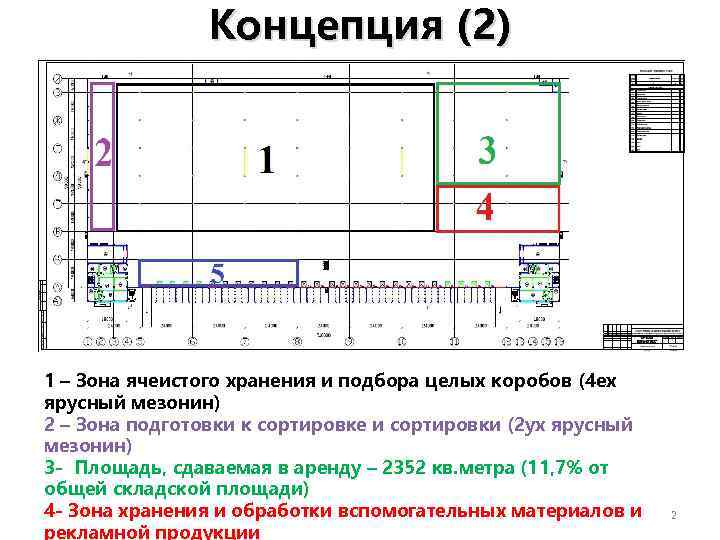

Концепция (2) 1 – Зона ячеистого хранения и подбора целых коробов (4 ех ярусный мезонин) 2 – Зона подготовки к сортировке и сортировки (2 ух ярусный мезонин) 3 - Площадь, сдаваемая в аренду – 2352 кв. метра (11, 7% от общей складской площади) 4 - Зона хранения и обработки вспомогательных материалов и рекламной продукции 2

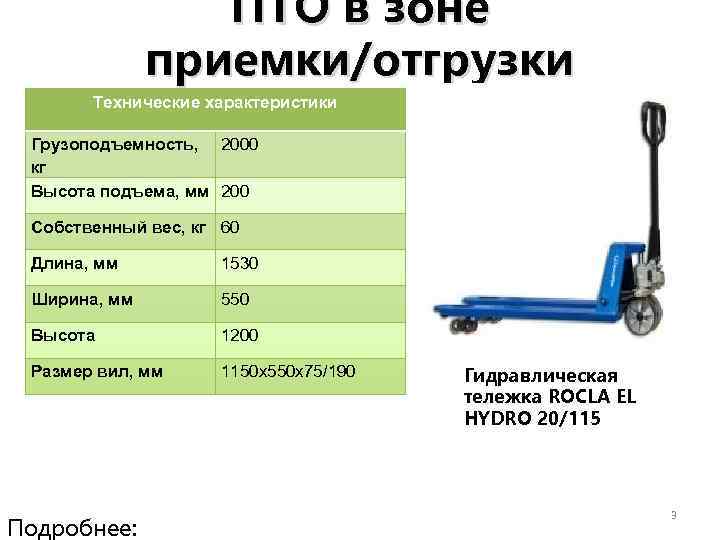

ПТО в зоне приемки/отгрузки Технические характеристики Грузоподъемность, 2000 кг Высота подъема, мм 200 Собственный вес, кг 60 Длина, мм 1530 Ширина, мм 550 Высота 1200 Размер вил, мм 1150 x 550 x 75/190 Подробнее: Гидравлическая тележка ROCLA EL HYDRO 20/115 3

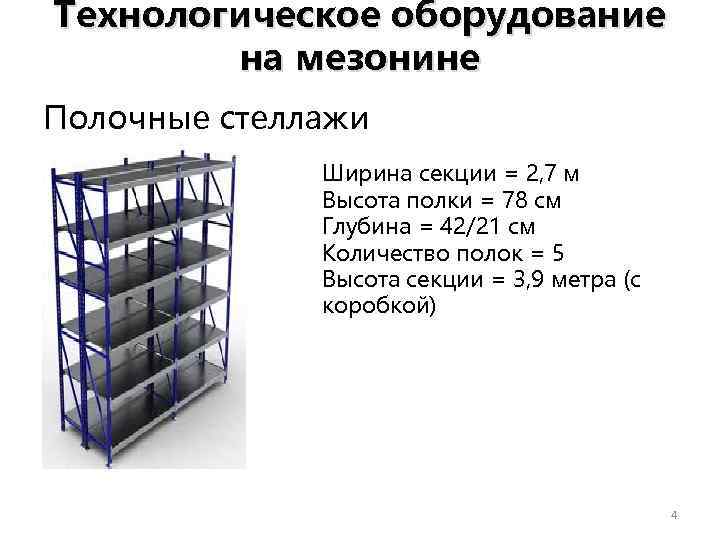

Технологическое оборудование на мезонине Полочные стеллажи • Ширина секции = 2, 7 м Высота полки = 78 см • 4 Глубина = 42/21 cм Количество полок = 5 Высота секции = 3, 9 метра (с коробкой) 4

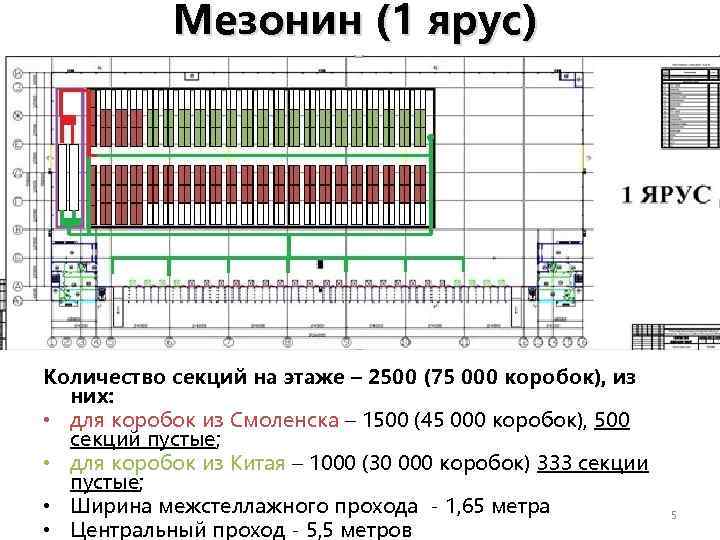

Мезонин (1 ярус) Количество секций на этаже – 2500 (75 000 коробок), из них: • для коробок из Смоленска – 1500 (45 000 коробок), 500 секций пустые; • для коробок из Китая – 1000 (30 000 коробок) 333 секции пустые; • Ширина межстеллажного прохода - 1, 65 метра • Центральный проход - 5, 5 метров 5

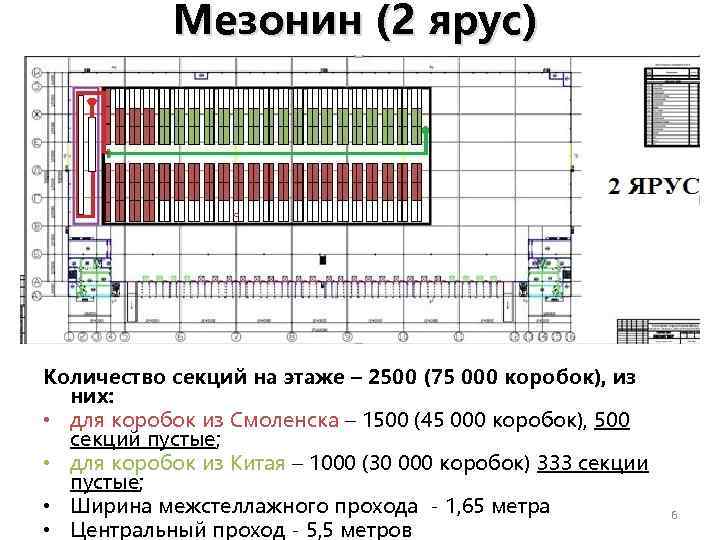

Мезонин (2 ярус) Количество секций на этаже – 2500 (75 000 коробок), из них: • для коробок из Смоленска – 1500 (45 000 коробок), 500 секций пустые; • для коробок из Китая – 1000 (30 000 коробок) 333 секции пустые; • Ширина межстеллажного прохода - 1, 65 метра • Центральный проход - 5, 5 метров 6

Мезонин (3 ярус) Количество секций на этаже – 2500 (75 000 коробок), из них: • для коробок из Смоленска – 1500 (45 000 коробок), 500 секций пустые; • для коробок из Китая – 1000 (30 000 коробок) 333 секции пустые; • Ширина межстеллажного прохода - 1, 65 метра • Центральный проход - 5, 5 метров 7

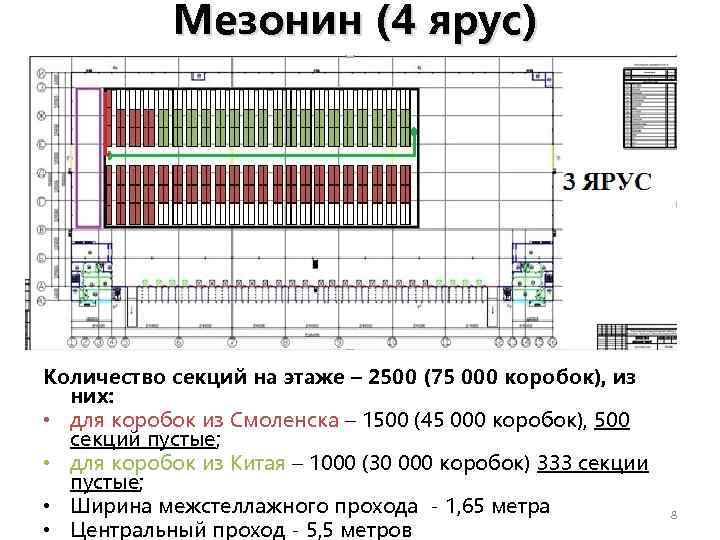

Мезонин (4 ярус) Количество секций на этаже – 2500 (75 000 коробок), из них: • для коробок из Смоленска – 1500 (45 000 коробок), 500 секций пустые; • для коробок из Китая – 1000 (30 000 коробок) 333 секции пустые; • Ширина межстеллажного прохода - 1, 65 метра • Центральный проход - 5, 5 метров 8

ПТО на мезонине Технические характеристики Общая высота 1560 мм Общая ширина 520 мм Диаметр колеса 125 мм Длина грузовой площадки 780 мм Ширина грузовой площадки 470 мм Количество ступеней 4 шт. Общая высота 1560 мм Подробнее: http: //www. kaiserkraft. ru Платформенная тележка с лестницей Kaisercraft 9

Зона хранения и обработки вспомогательных материалов и рекламной продукции Площадь зоны = 1118 кв. метров 1) Желтым – полочные стеллажи для паллетного хранения ПТО: УЭШ LINDE K 1000 Ширина прохода: 2 метра 2) Оранжевым – консольные стеллажи для хранения рекламной продукции ПТО: Ричтрак ROCLA TEM 20/25 Ширина прохода: 2, 95 метра 10

Используемое ПТО (1) Технические характеристики Грузоподъемность, 2500 кг Высота подъема вил, 8500 мм Источник энергии Аккумулятор, литийионные батареи Рабочее напряжение, 48 В Общая длина, мм 2590 Радиус поворота, мм 1800 Масса, кг Ричтрак ROCLA TEM 20/25 4800 Подробнее: http: //vital- 11

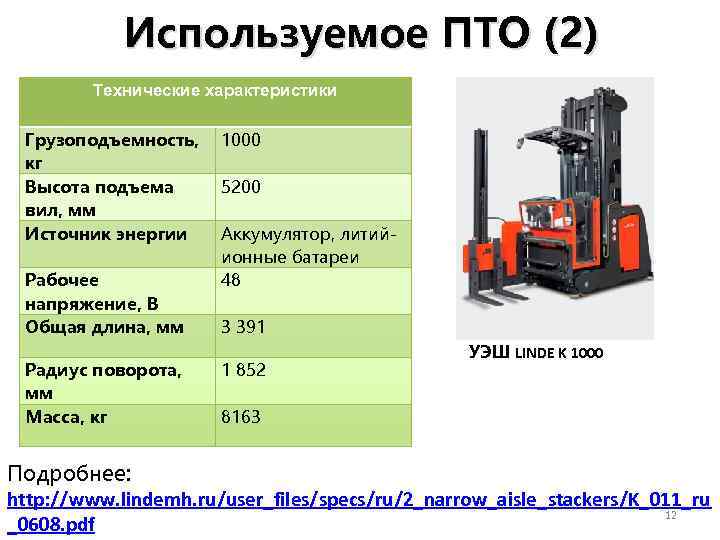

Используемое ПТО (2) Технические характеристики Грузоподъемность, 1000 кг Высота подъема 5200 вил, мм Источник энергии Аккумулятор, литийионные батареи Рабочее 48 напряжение, В Общая длина, мм 3 391 Радиус поворота, мм Масса, кг 1 852 УЭШ LINDE K 1000 8163 Подробнее: http: //www. lindemh. ru/user_files/specs/ru/2_narrow_aisle_stackers/K_011_ru 12 _0608. pdf

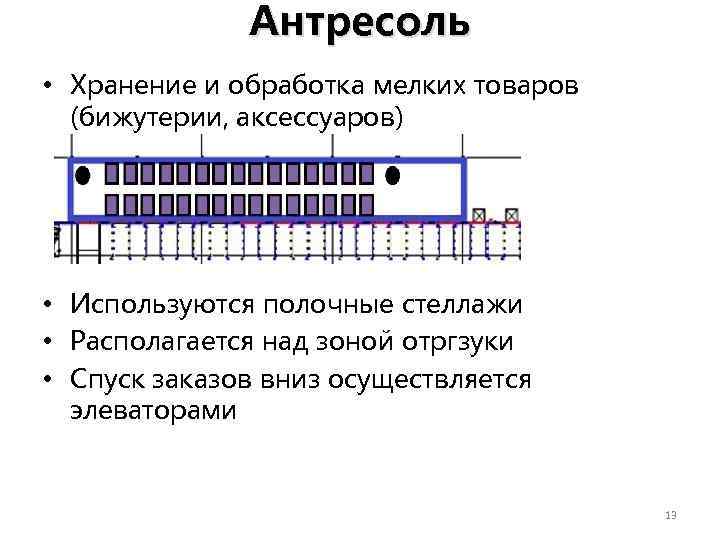

Антресоль • Хранение и обработка мелких товаров (бижутерии, аксессуаров) • Используются полочные стеллажи • Располагается над зоной отргзуки • Спуск заказов вниз осуществляется элеваторами 13
