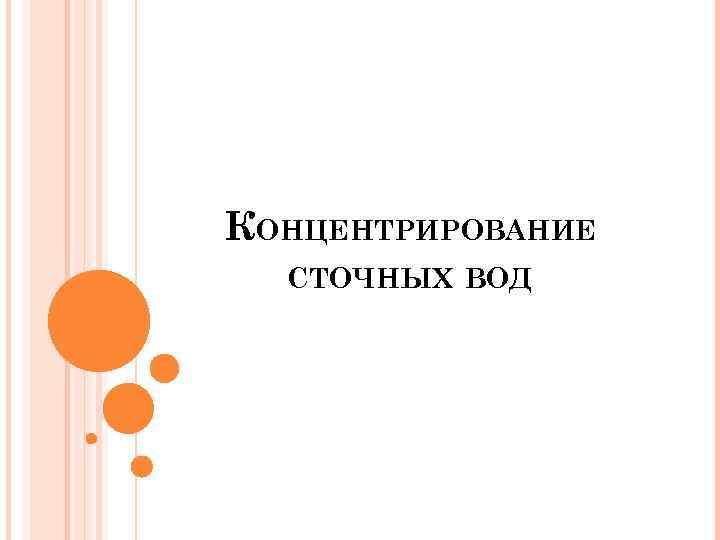

КОНЦЕНТРИРОВАНИЕ СТОЧНЫХ ВОД

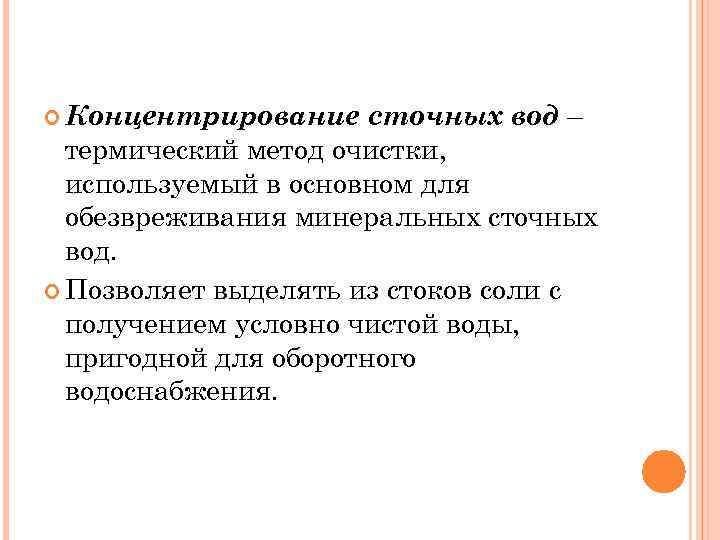

Концентрирование сточных вод – термический метод очистки, используемый в основном для обезвреживания минеральных сточных вод. Позволяет выделять из стоков соли с получением условно чистой воды, пригодной для оборотного водоснабжения.

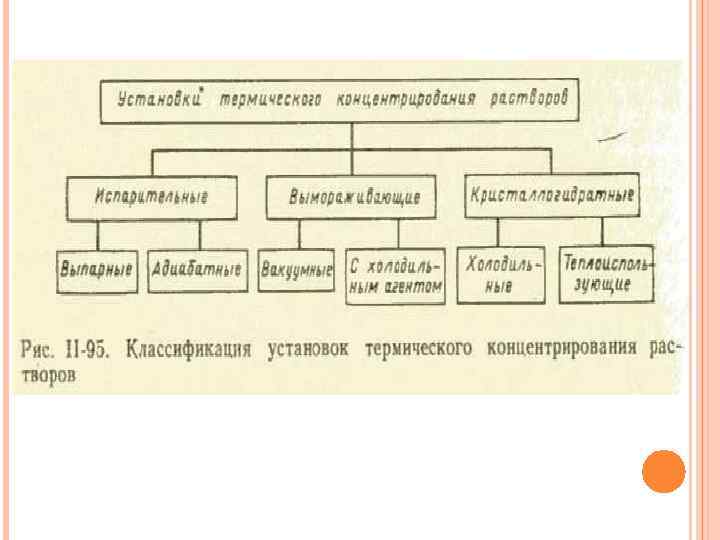

Процесс разделения минеральных веществ и воды может быть проведен в две стадии: 1. стадия концентрирования 2. стадия выделения сухих веществ

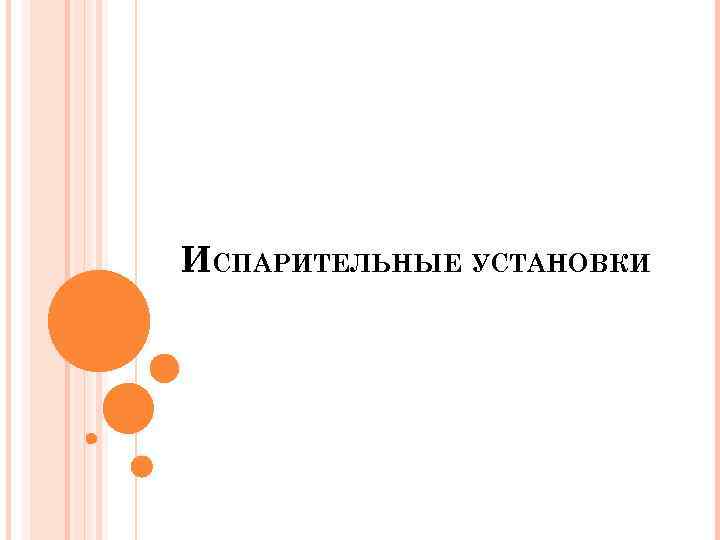

ИСПАРИТЕЛЬНЫЕ УСТАНОВКИ

ЭНЕРГИЯ, ЗАТРАЧИВАЕМАЯ НА ВЫПАРИВАНИЕ, СКЛАДЫВАЕТСЯ ИЗ ЭНЕРГИИ НА: нагрев сточной воды от начальной температуры до температуры испарения; деформирование и перенос центров парообразования; работу, затрачиваемую на разделение растворителя и раствора; формирование поверхности паровых пузырей при испарении; преодоление сил давления при формировании пузырей; преодоление пузырем границы раздела фаз транспортирование паровых пузырей до границы раздела фаз

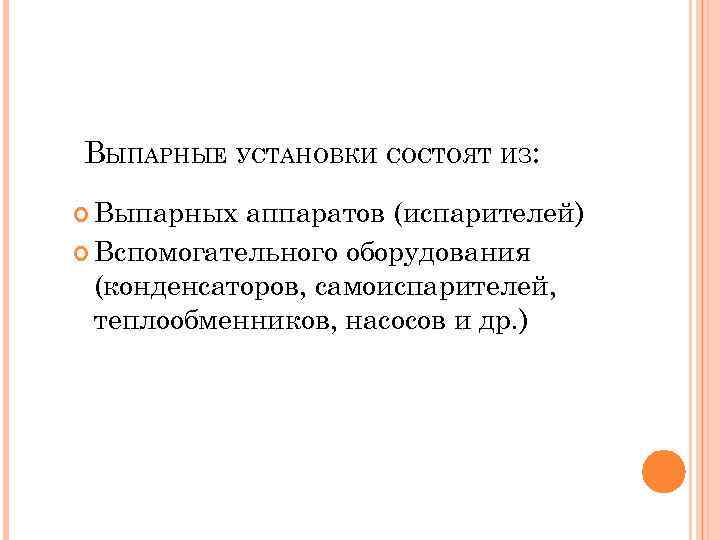

ВЫПАРНЫЕ УСТАНОВКИ СОСТОЯТ ИЗ: Выпарных аппаратов (испарителей) Вспомогательного оборудования (конденсаторов, самоиспарителей, теплообменников, насосов и др. )

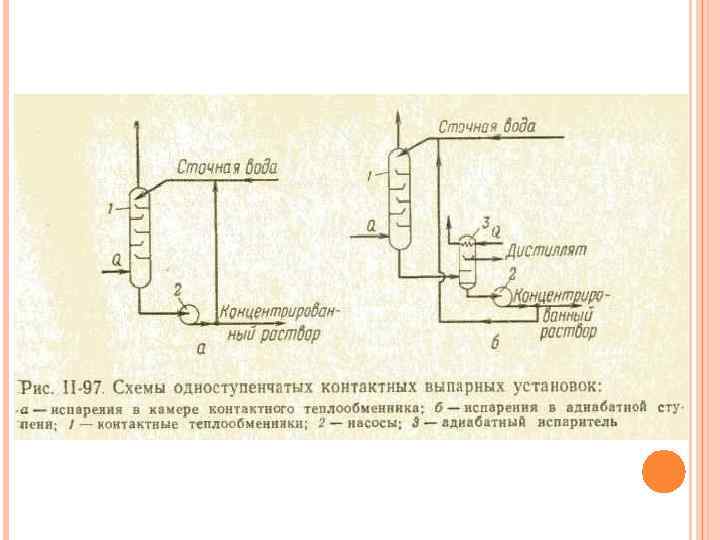

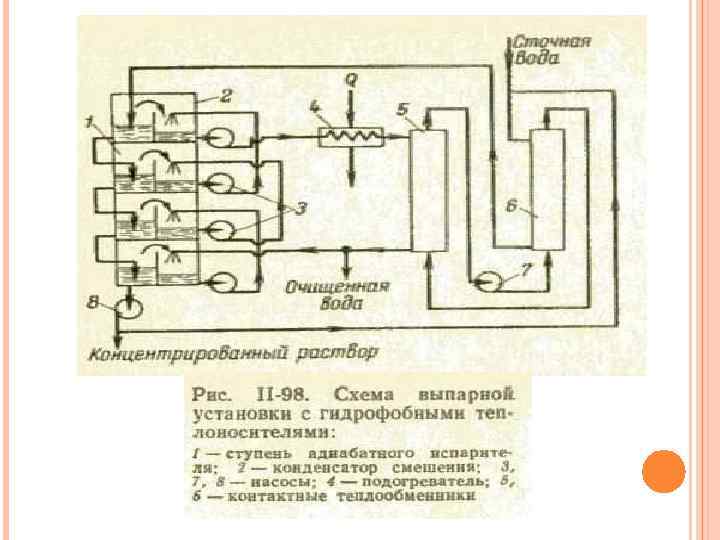

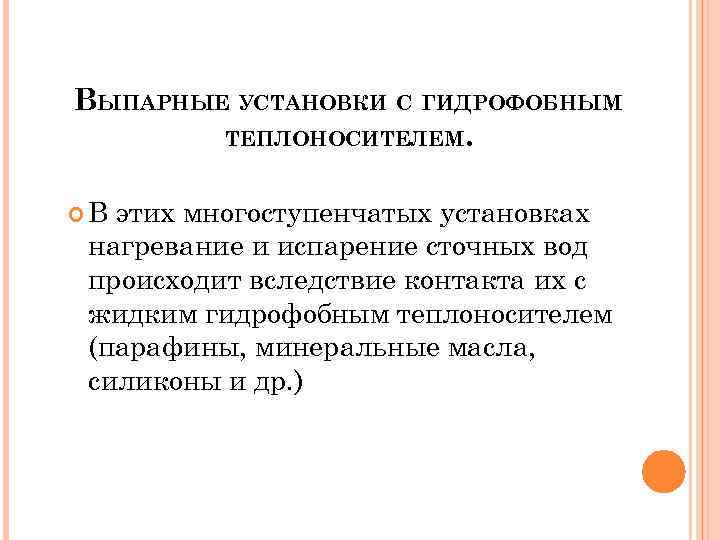

ВЫПАРНЫЕ УСТАНОВКИ С ГИДРОФОБНЫМ ТЕПЛОНОСИТЕЛЕМ. В этих многоступенчатых установках нагревание и испарение сточных вод происходит вследствие контакта их с жидким гидрофобным теплоносителем (парафины, минеральные масла, силиконы и др. )

УСТАНОВКИ ВЫМОРАЖИВАНИЯ

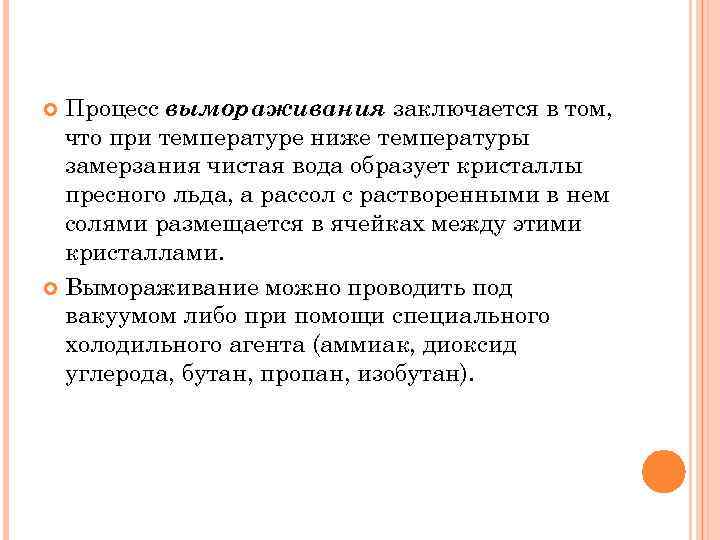

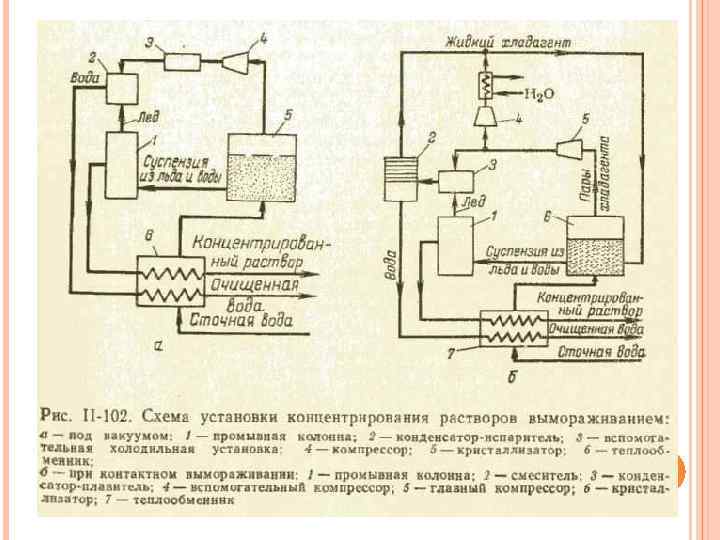

Процесс вымораживания заключается в том, что при температуре ниже температуры замерзания чистая вода образует кристаллы пресного льда, а рассол с растворенными в нем солями размещается в ячейках между этими кристаллами. Вымораживание можно проводить под вакуумом либо при помощи специального холодильного агента (аммиак, диоксид углерода, бутан, пропан, изобутан).

КРИСТАЛЛОГИДРАТНЫЕ УСТАНОВКИ

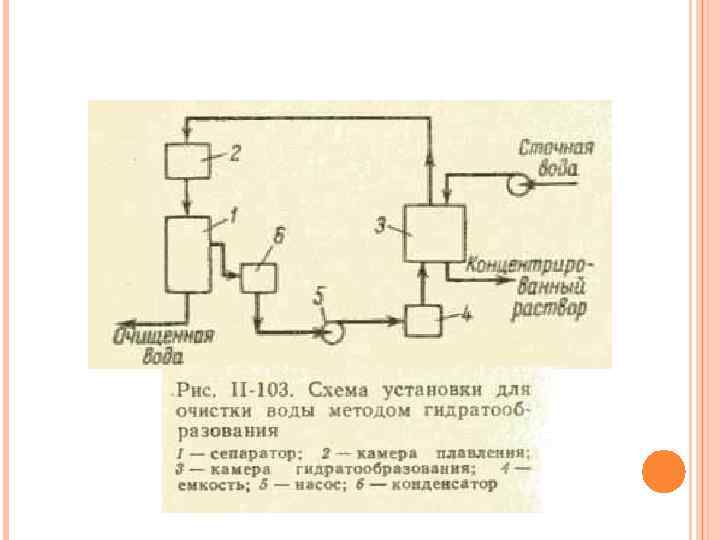

Кристаллогидратный процесс состоит в концентрировании сточной воды с применением гидратообразующего агента М (пропан, хлор, диоксид углерода) и образовании кристаллогидратов, имеющих формулу М • n. Н 2 О

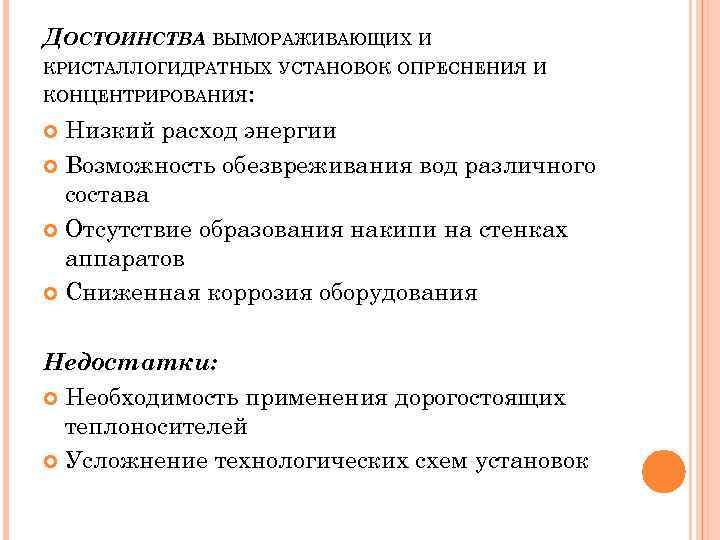

ДОСТОИНСТВА ВЫМОРАЖИВАЮЩИХ И КРИСТАЛЛОГИДРАТНЫХ УСТАНОВОК ОПРЕСНЕНИЯ И КОНЦЕНТРИРОВАНИЯ: Низкий расход энергии Возможность обезвреживания вод различного состава Отсутствие образования накипи на стенках аппаратов Сниженная коррозия оборудования Недостатки: Необходимость применения дорогостоящих теплоносителей Усложнение технологических схем установок

СПАСИБО ЗА ВНИМАНИЕ!
