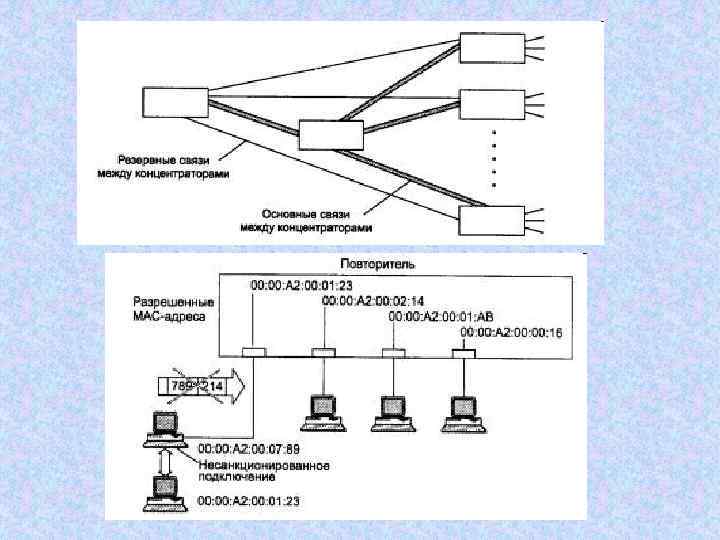

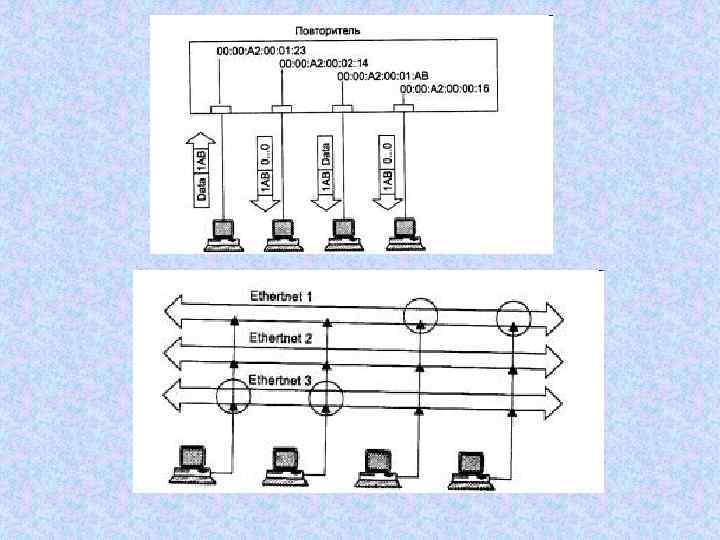

Концентратор (hub, хаб) Функции концентраторов: • регенерация сигнала • объединение сегментов разного типа • встроенные трансиверы • AUI(Attachment Unit Interface)-порты • автосегментация • некорректные кадры • частые коллизии • jabbing • поддержка резервных связей • защита от НСД • фильтр МАС-адресов • коррекция поля данных • поддержка VLANs • управление по протоколу SNMP

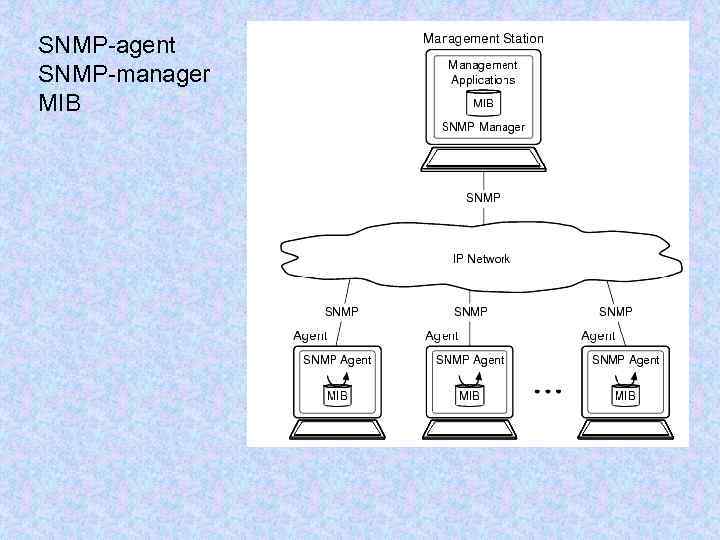

SNMP-agent SNMP-manager MIB
![Производительность Ethernet [ frames-per-second(fps) и packets-per-second(pps) ] P = 1/67. 2 мкс = 14880](https://present5.com/presentation/79877666_178830720/image-5.jpg "Производительность Ethernet [ frames-per-second(fps) и packets-per-second(pps) ] P = 1/67. 2 мкс = 14880")

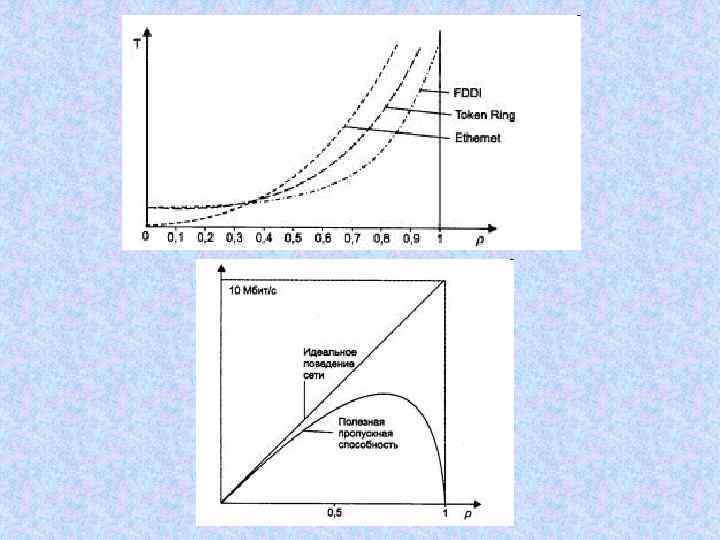

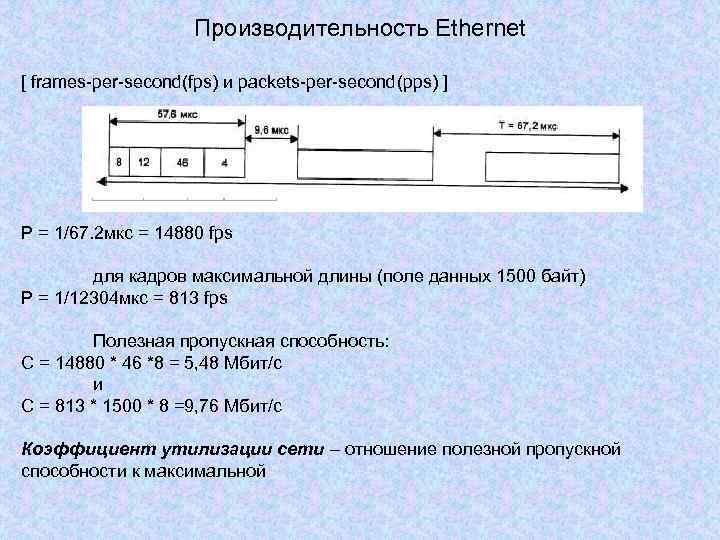

Производительность Ethernet [ frames-per-second(fps) и packets-per-second(pps) ] P = 1/67. 2 мкс = 14880 fps для кадров максимальной длины (поле данных 1500 байт) P = 1/12304 мкс = 813 fps Полезная пропускная способность: С = 14880 * 46 *8 = 5, 48 Мбит/с и С = 813 * 1500 * 8 =9, 76 Мбит/с Коэффициент утилизации сети – отношение полезной пропускной способности к максимальной

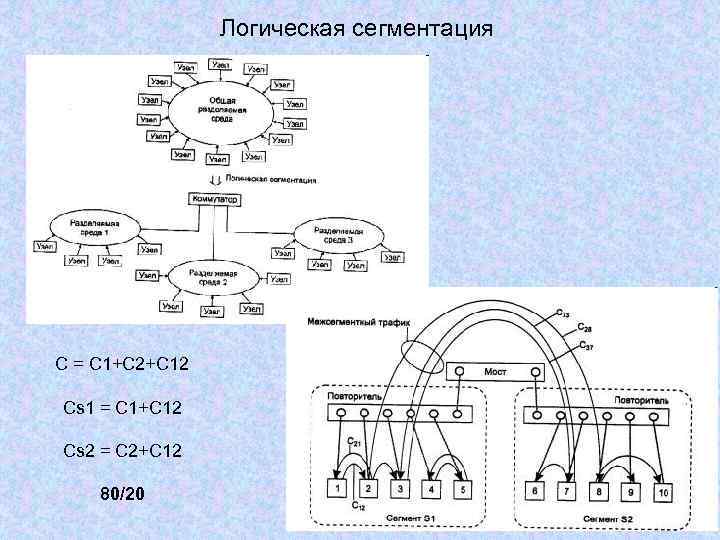

Логическая сегментация С = С 1+С 2+С 12 Сs 1 = C 1+C 12 Cs 2 = C 2+C 12 80/20

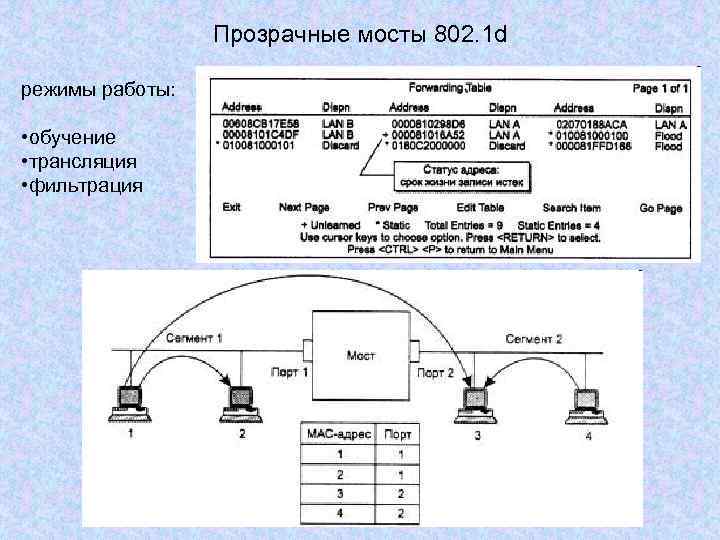

Прозрачные мосты 802. 1 d режимы работы: • обучение • трансляция • фильтрация

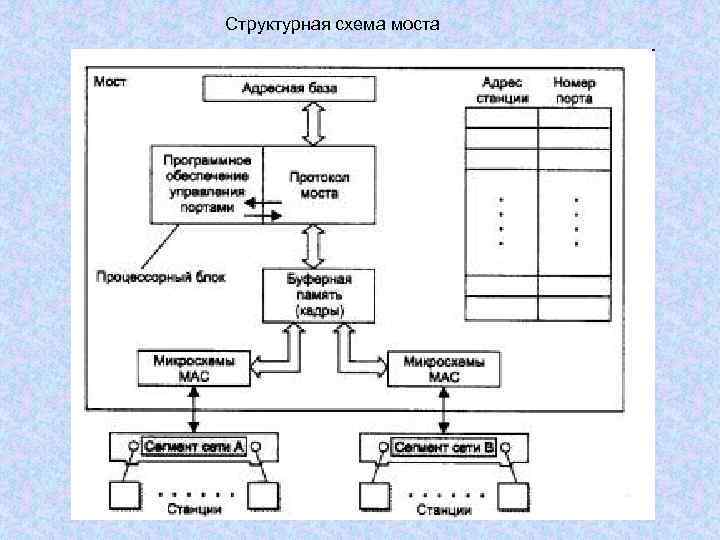

Структурная схема моста

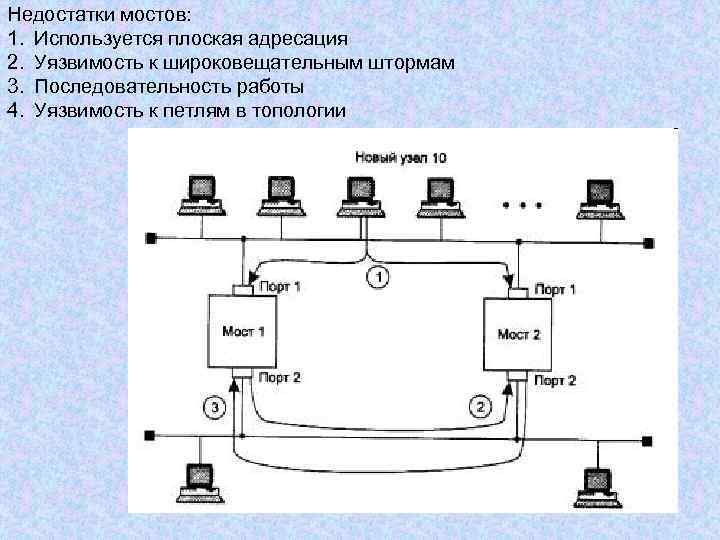

Недостатки мостов: 1. Используется плоская адресация 2. Уязвимость к широковещательным штормам 3. Последовательность работы 4. Уязвимость к петлям в топологии

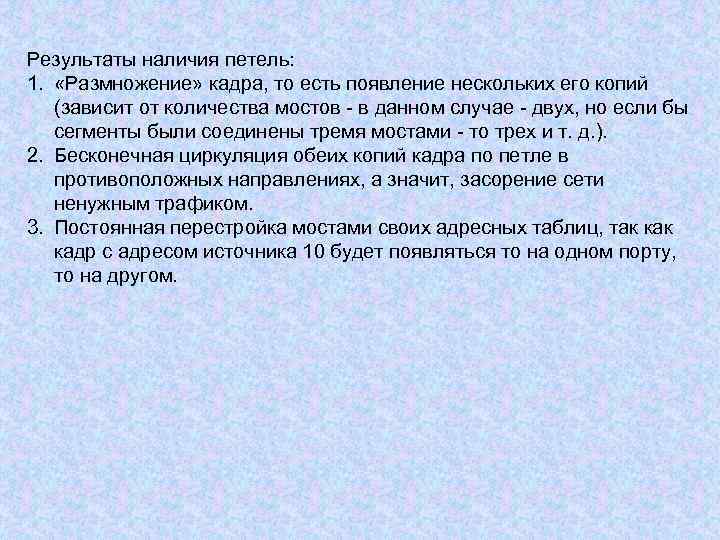

Результаты наличия петель: 1. «Размножение» кадра, то есть появление нескольких его копий (зависит от количества мостов - в данном случае - двух, но если бы сегменты были соединены тремя мостами - то трех и т. д. ). 2. Бесконечная циркуляция обеих копий кадра по петле в противоположных направлениях, а значит, засорение сети ненужным трафиком. 3. Постоянная перестройка мостами своих адресных таблиц, так кадр с адресом источника 10 будет появляться то на одном порту, то на другом.
