Компьютерные телекоммуникации это раздел информатики предметом рассмотрения

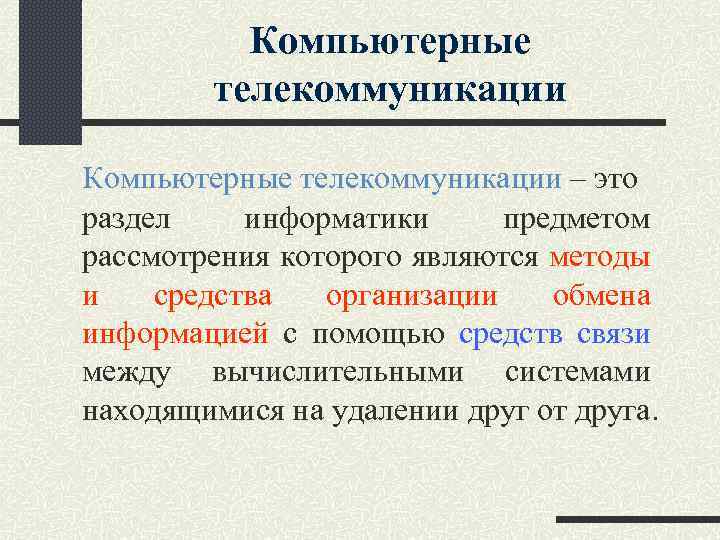

Компьютерные телекоммуникации – это раздел информатики предметом рассмотрения которого являются методы и средства организации обмена информацией с помощью средств связи между вычислительными системами находящимися на удалении друг от друга.

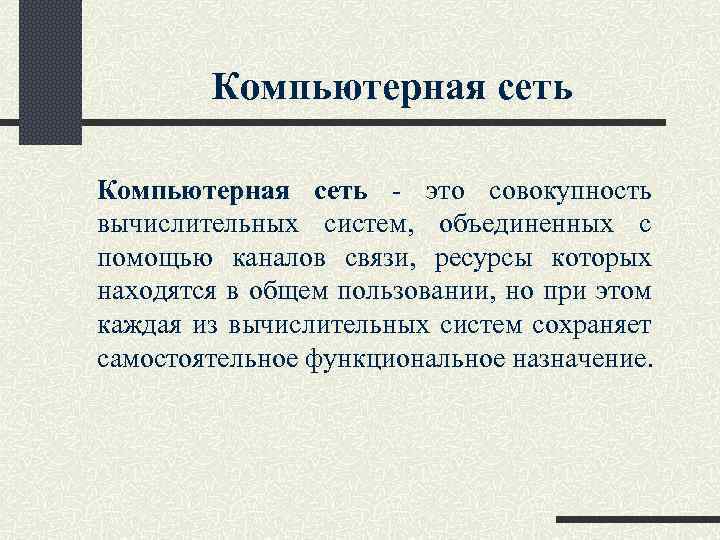

Компьютерная сеть - это совокупность вычислительных систем, объединенных с помощью каналов связи, ресурсы которых находятся в общем пользовании, но при этом каждая из вычислительных систем сохраняет самостоятельное функциональное назначение.

Обобщенная структура компьютерной сети Абонентская система 2 Абонентская система 1 УПС Средства связи УПС Абонентская система 3 УПС Абонентская система 4

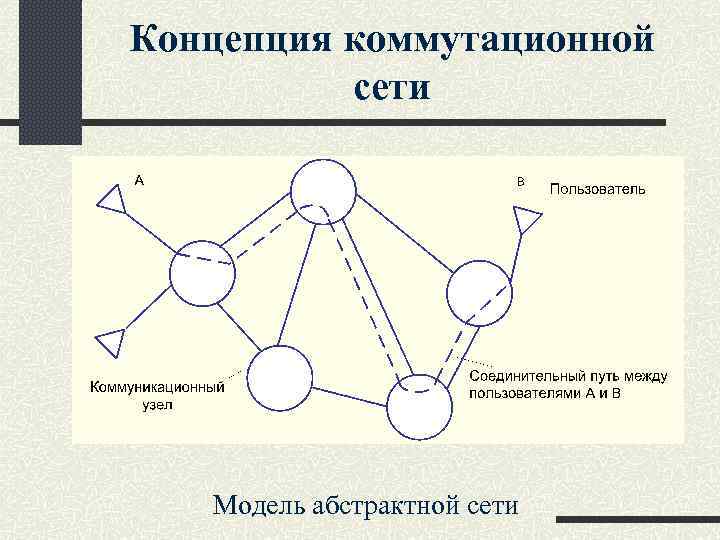

Концепция коммутационной сети Модель абстрактной сети

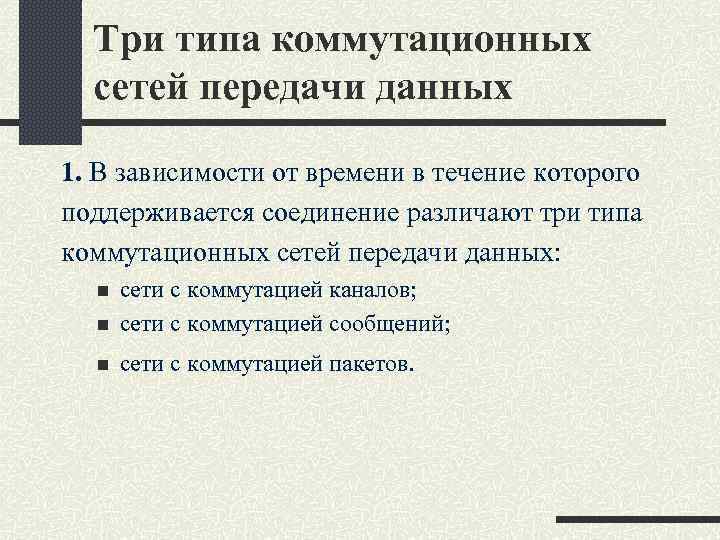

Три типа коммутационных сетей передачи данных 1. В зависимости от времени в течение которого поддерживается соединение различают три типа коммутационных сетей передачи данных: n сети с коммутацией каналов; сети с коммутацией сообщений; n сети с коммутацией пакетов. n

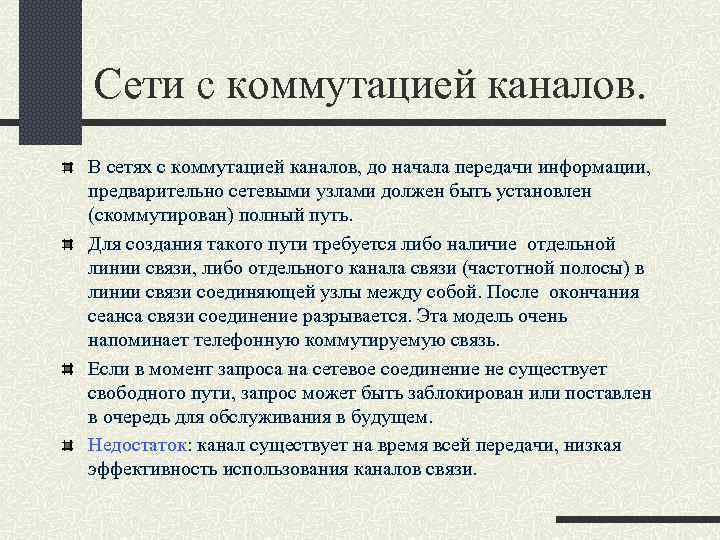

Сети с коммутацией каналов. В сетях с коммутацией каналов, до начала передачи информации, предварительно сетевыми узлами должен быть установлен (скоммутирован) полный путь. Для создания такого пути требуется либо наличие отдельной линии связи, либо отдельного канала связи (частотной полосы) в линии связи соединяющей узлы между собой. После окончания сеанса связи соединение разрывается. Эта модель очень напоминает телефонную коммутируемую связь. Если в момент запроса на сетевое соединение не существует свободного пути, запрос может быть заблокирован или поставлен в очередь для обслуживания в будущем. Недостаток: канал существует на время всей передачи, низкая эффективность использования каналов связи.

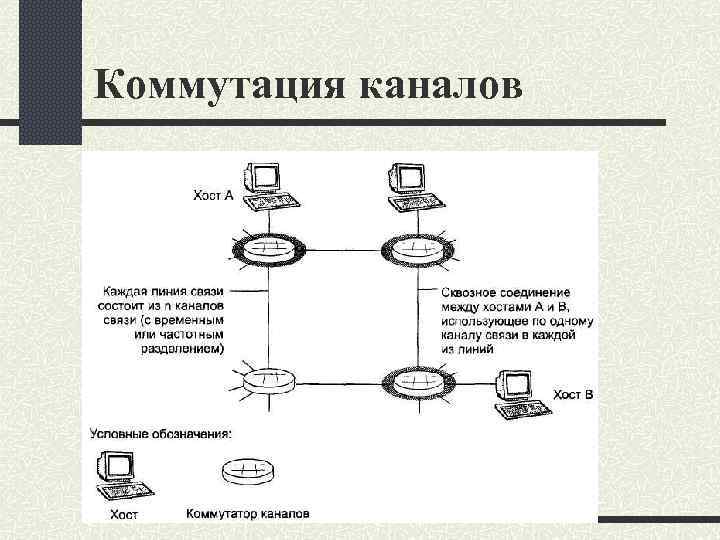

Коммутация каналов

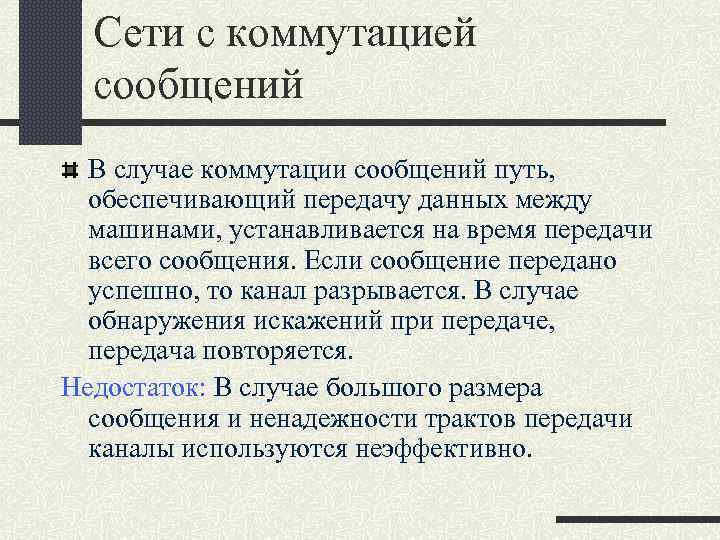

Сети с коммутацией сообщений В случае коммутации сообщений путь, обеспечивающий передачу данных между машинами, устанавливается на время передачи всего сообщения. Если сообщение передано успешно, то канал разрывается. В случае обнаружения искажений при передаче, передача повторяется. Недостаток: В случае большого размера сообщения и ненадежности трактов передачи каналы используются неэффективно.

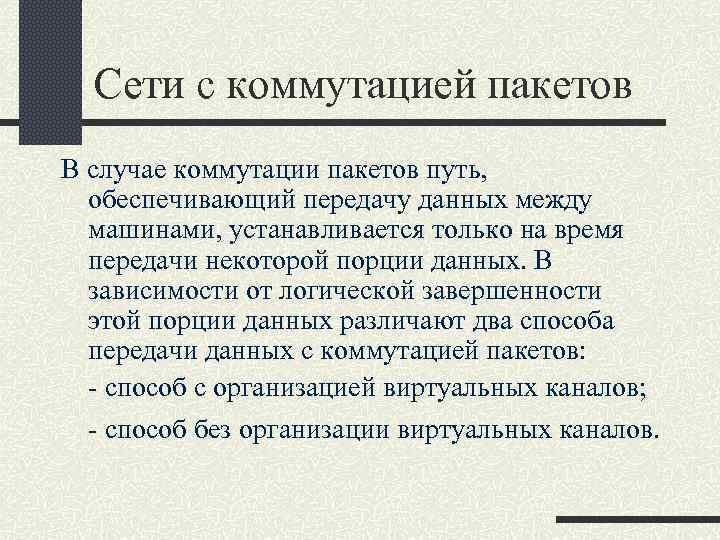

Сети с коммутацией пакетов В случае коммутации пакетов путь, обеспечивающий передачу данных между машинами, устанавливается только на время передачи некоторой порции данных. В зависимости от логической завершенности этой порции данных различают два способа передачи данных с коммутацией пакетов: - способ с организацией виртуальных каналов; - способ без организации виртуальных каналов.

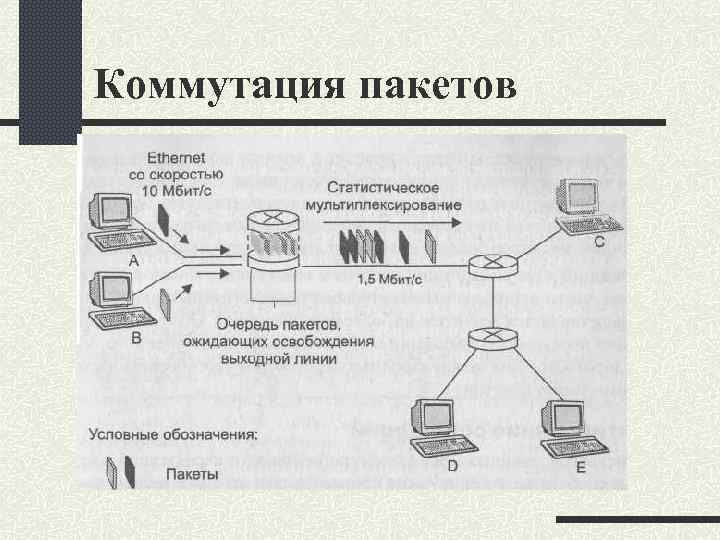

Коммутация пакетов

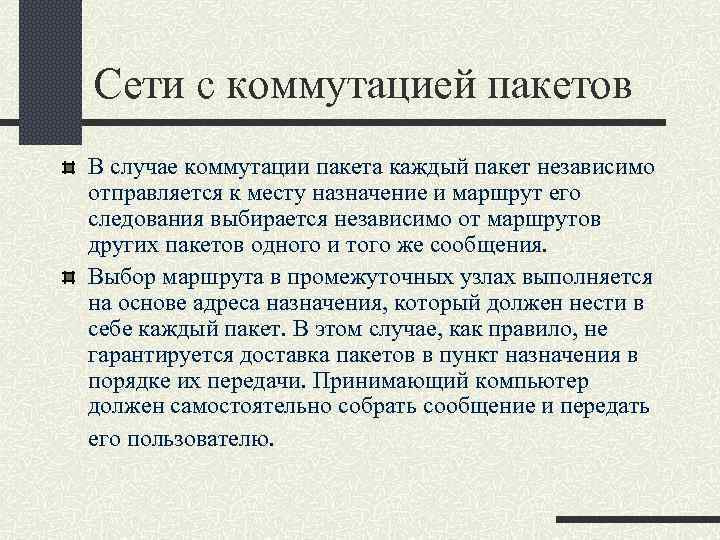

Сети с коммутацией пакетов В случае коммутации пакета каждый пакет независимо отправляется к месту назначение и маршрут его следования выбирается независимо от маршрутов других пакетов одного и того же сообщения. Выбор маршрута в промежуточных узлах выполняется на основе адреса назначения, который должен нести в себе каждый пакет. В этом случае, как правило, не гарантируется доставка пакетов в пункт назначения в порядке их передачи. Принимающий компьютер должен самостоятельно собрать сообщение и передать его пользователю.

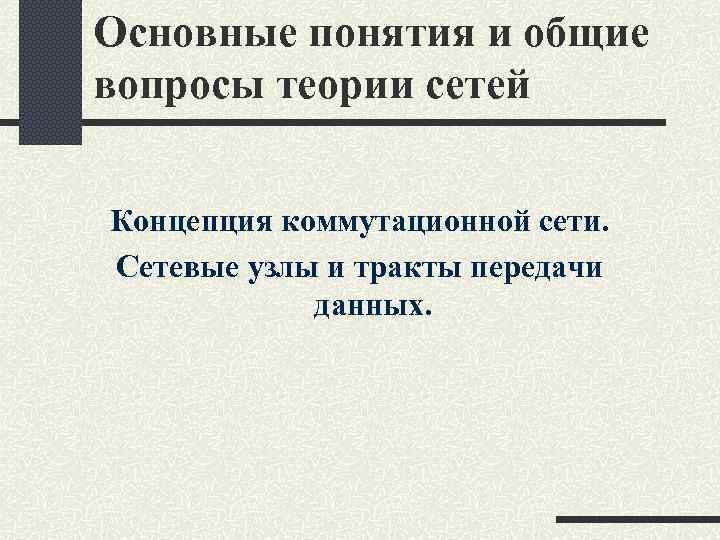

Основные понятия и общие вопросы теории сетей Концепция коммутационной сети. Сетевые узлы и тракты передачи данных.

Устройство подключения к сети УПС выполняет следующие функции: § подготовка данных, поступающих от процессора к передаче через среду передачи данных; § передача данных удаленному компьютеру через среду передачи данных; § управление потоком данных между устройством подключения к сети и средой передачи данных.

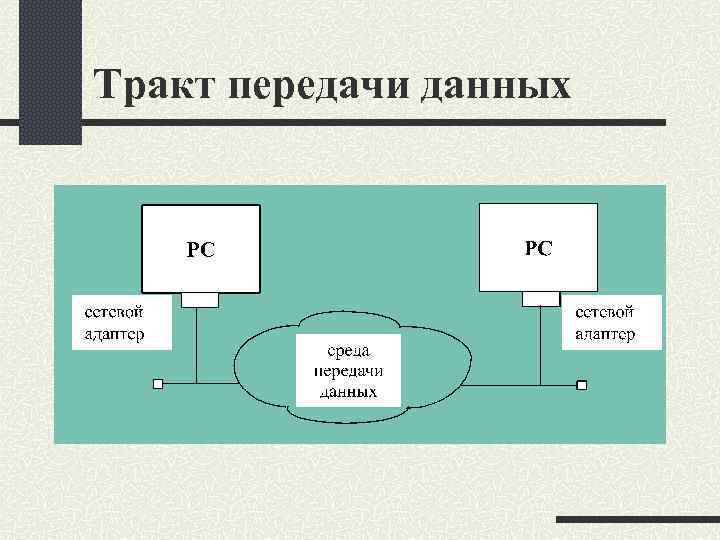

Тракт передачи данных

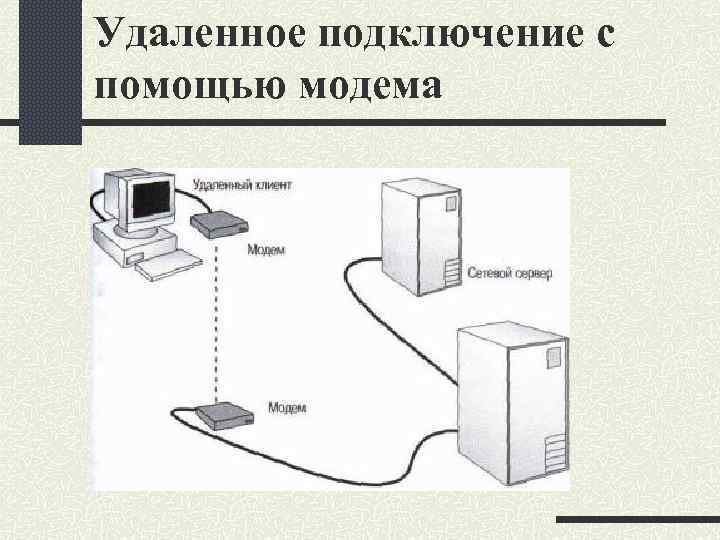

Удаленное подключение с помощью модема

Двухточечное соединение (точка-точка) Двухточечным называется соединение, которое связывает только два устройства, находящихся на обоих концах физической цепи. При двухточечном соединении данные от одного устройства могут быть переданы только одному другому. В этом случае нет необходимости вводить адресацию сетевых устройств. Рис. Соединение "точка-точка"

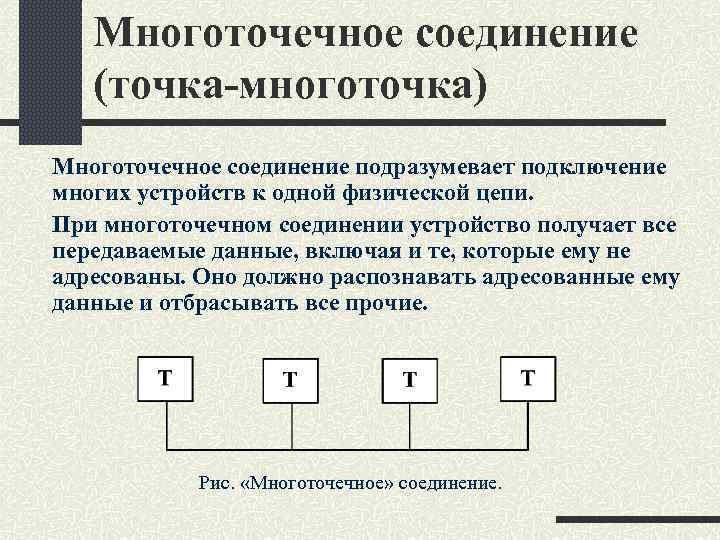

Многоточечное соединение (точка-многоточка) Многоточечное соединение подразумевает подключение многих устройств к одной физической цепи. При многоточечном соединении устройство получает все передаваемые данные, включая и те, которые ему не адресованы. Оно должно распознавать адресованные ему данные и отбрасывать все прочие. Рис. «Многоточечное» соединение.

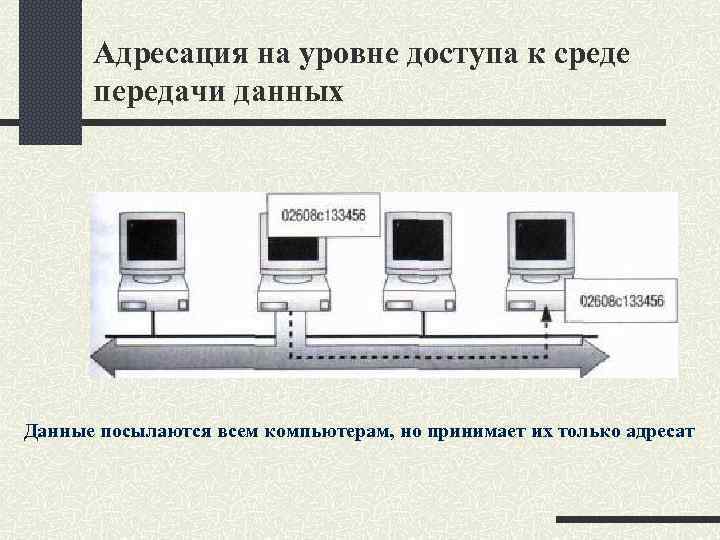

Адресация на уровне доступа к среде передачи данных Данные посылаются всем компьютерам, но принимает их только адресат

Классификация компьютерных сетей

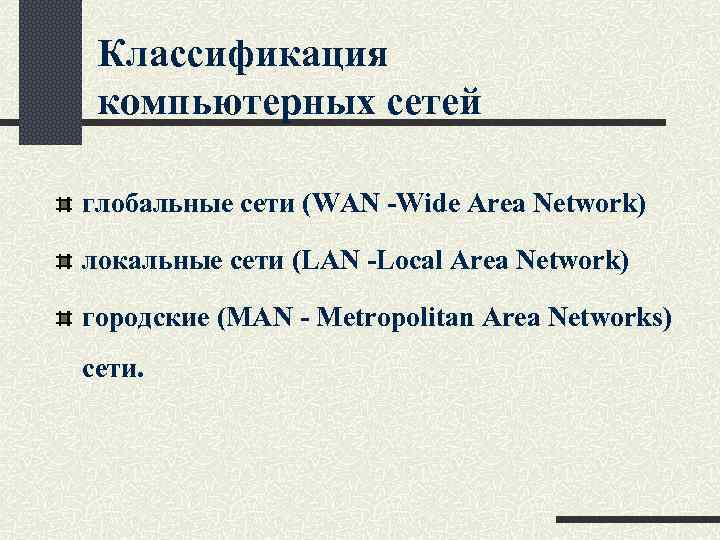

Классификация компьютерных сетей глобальные сети (WAN -Wide Area Network) локальные сети (LAN -Local Area Network) городские (MAN - Metropolitan Area Networks) сети.

Структура корпоративной сети

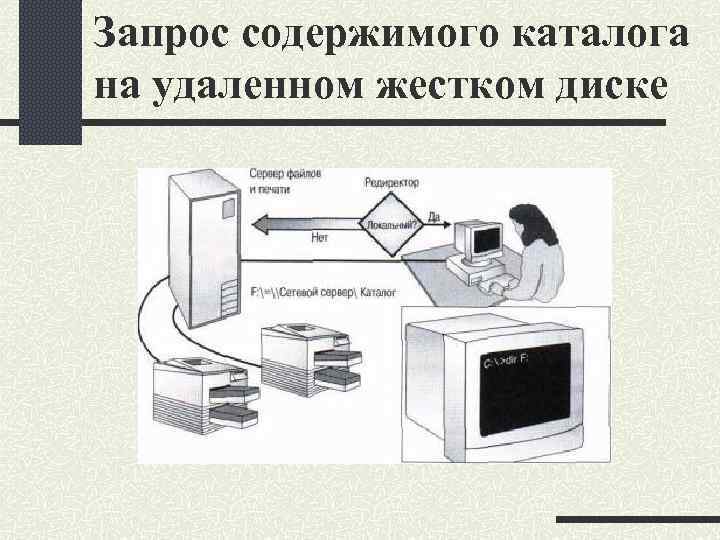

Запрос содержимого каталога на удаленном жестком диске

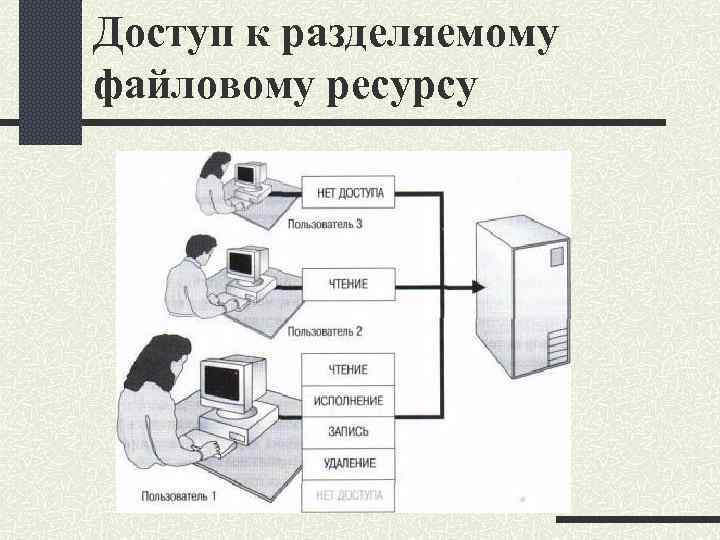

Доступ к разделяемому файловому ресурсу

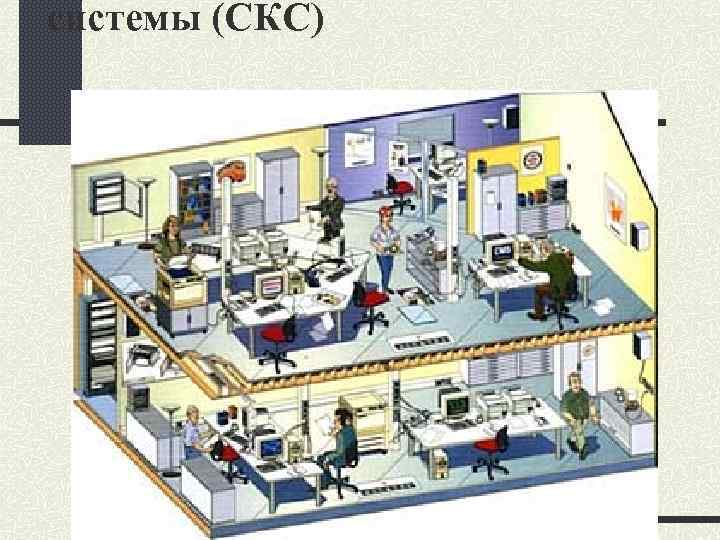

системы (СКС)

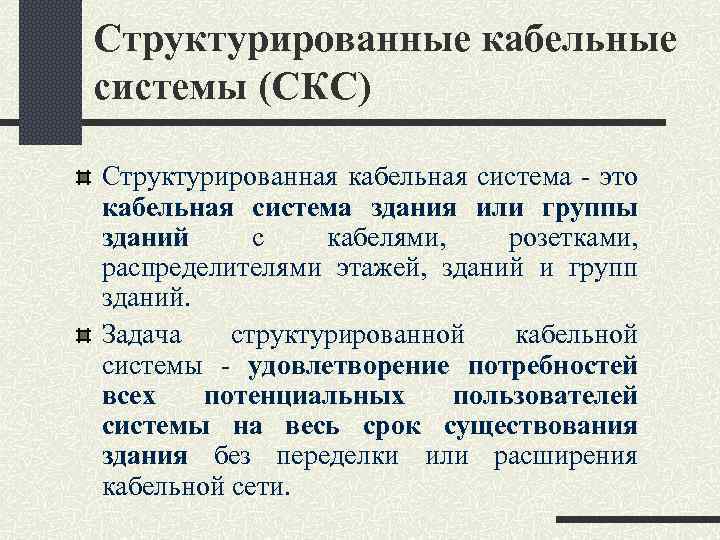

Структурированные кабельные системы (СКС) Структурированная кабельная система - это кабельная система здания или группы зданий с кабелями, розетками, распределителями этажей, зданий и групп зданий. Задача структурированной кабельной системы - удовлетворение потребностей всех потенциальных пользователей системы на весь срок существования здания без переделки или расширения кабельной сети.

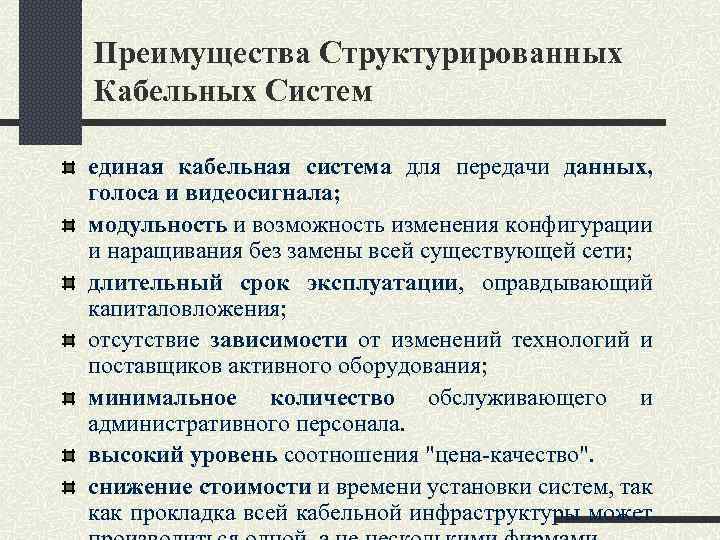

Преимущества Структурированных Кабельных Систем единая кабельная система для передачи данных, голоса и видеосигнала; модульность и возможность изменения конфигурации и наращивания без замены всей существующей сети; длительный срок эксплуатации, оправдывающий капиталовложения; отсутствие зависимости от изменений технологий и поставщиков активного оборудования; минимальное количество обслуживающего и административного персонала. высокий уровень соотношения "цена-качество". снижение стоимости и времени установки систем, так как прокладка всей кабельной инфраструктуры может

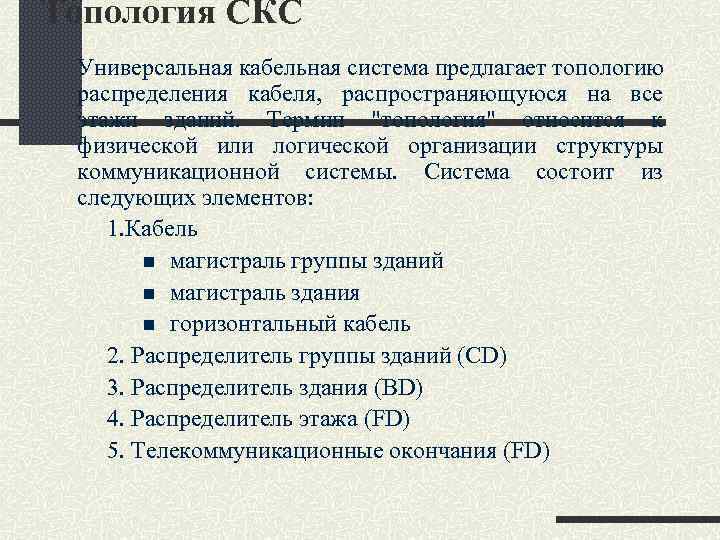

Топология СКС Универсальная кабельная система предлагает топологию распределения кабеля, распространяющуюся на все этажи зданий. Термин "топология" относится к физической или логической организации структуры коммуникационной системы. Система состоит из следующих элементов: 1. Кабель n магистраль группы зданий n магистраль здания n горизонтальный кабель 2. Распределитель группы зданий (CD) 3. Распределитель здания (BD) 4. Распределитель этажа (FD) 5. Телекоммуникационные окончания (FD)

Горизонтальная кабельная система этажа Это кабель от розетки пользователя на рабочем месте до монтажного шкафа на этаже. Максимальная длина горизонтального кабеля должна составлять 90 м. Она измеряется от разъема патч-панели в распределителе этажа до телекоммуникационной розетки на рабочем месте. Максимальная механическая длина патч-кордов на рабочем месте - не более 10 метров. Для соответствия требованиям приложений настоятельно рекомендуется использование кабелей, рабочие характеристики которых соответствуют или превышают параметры коммутационных кабелей. Длина коммутационных кабелей (патч-кордов) в распределителе этажа не должна превышать 5 м.

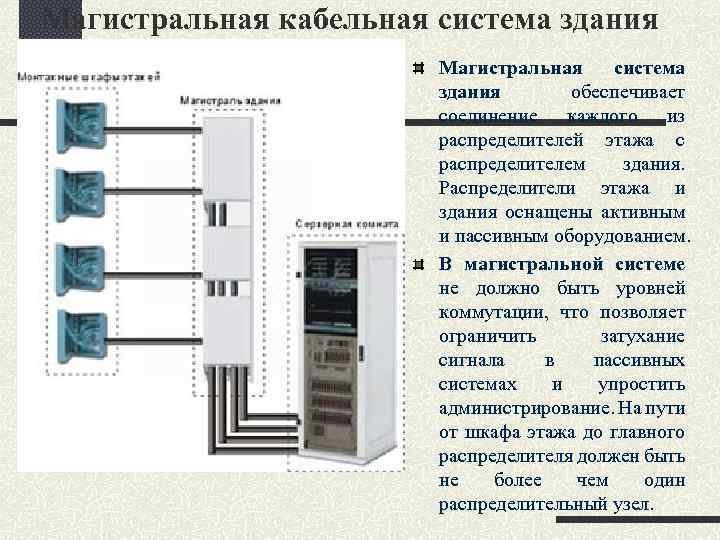

Магистральная кабельная система здания Магистральная система здания обеспечивает соединение каждого из распределителей этажа с распределителем здания. Распределители этажа и здания оснащены активным и пассивным оборудованием. В магистральной системе не должно быть уровней коммутации, что позволяет ограничить затухание сигнала в пассивных системах и упростить администрирование. На пути от шкафа этажа до главного распределителя должен быть не более чем один распределительный узел.

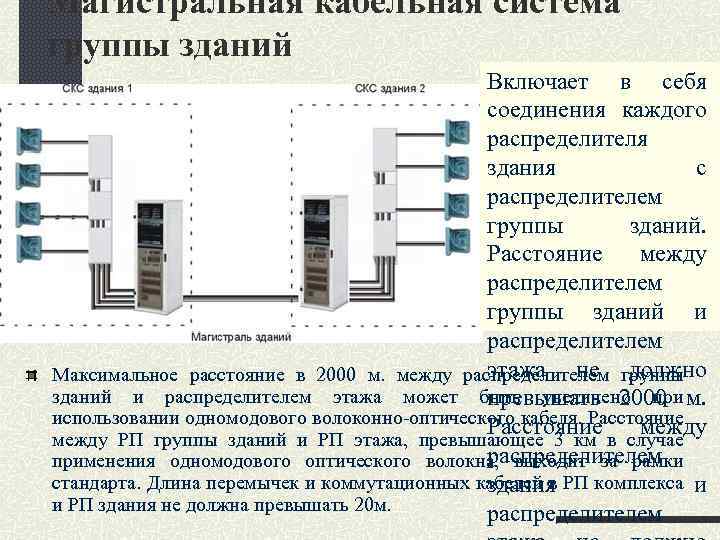

Магистральная кабельная система группы зданий Включает в себя соединения каждого распределителя здания с распределителем группы зданий. Расстояние между распределителем группы зданий и распределителем этажа не должно Максимальное расстояние в 2000 м. между распределителем группы зданий и распределителем этажа может быть увеличено при м. превышать 2000 использовании одномодового волоконно-оптического кабеля. Расстояние между РП группы зданий и РП этажа, превышающее 3 км в случае распределителем применения одномодового оптического волокна, выходит за рамки стандарта. Длина перемычек и коммутационных кабелей в РП комплекса и здания и РП здания не должна превышать 20 м. распределителем

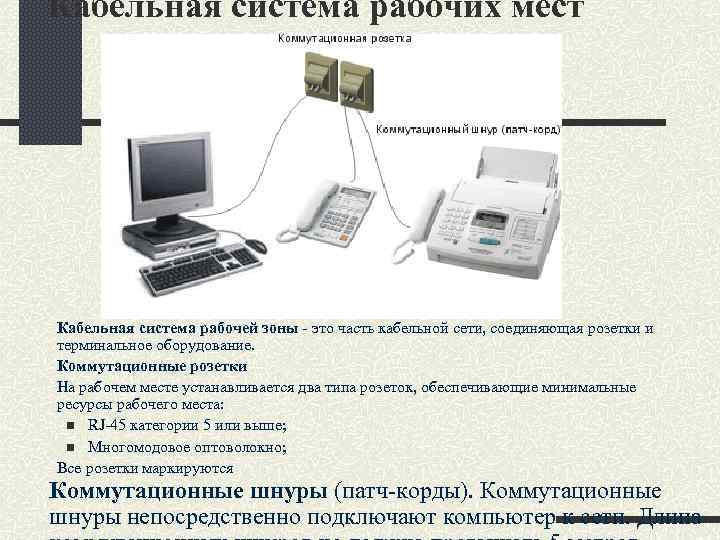

Кабельная система рабочих мест Кабельная система рабочей зоны - это часть кабельной сети, соединяющая розетки и терминальное оборудование. Коммутационные розетки На рабочем месте устанавливается два типа розеток, обеспечивающие минимальные ресурсы рабочего места: n RJ-45 категории 5 или выше; n Многомодовое оптоволокно; Все розетки маркируются Коммутационные шнуры (патч-корды). Коммутационные шнуры непосредственно подключают компьютер к сети. Длина

Тестирование и сертификация СКС Тестирование – проверка работоспособности СКС на соответствие требованиям стандартов. По результатам тестирования оформляется паспорт СКС. Тестирование выполняется с помощью специального оборудования (тестеров СКС), определяющего основные параметры кабельной системы – затухание, полоса пропускания, волновое сопротивление и т. п. Сертификация – проверка оборудования СКС на наличие сертификатов и соответствие стандартам. По результатам сертификации оформляется сертификат СКС. Компания интегратор проводит тестирование установленной СКС и по протоколам тестирования фирма-производитель сертифицирует СКС и предоставляет гарантию.

Основные понятия и общие вопросы теории сетей Сетевые модели. Сетевые протоколы. Стеки сетевых протоколов.

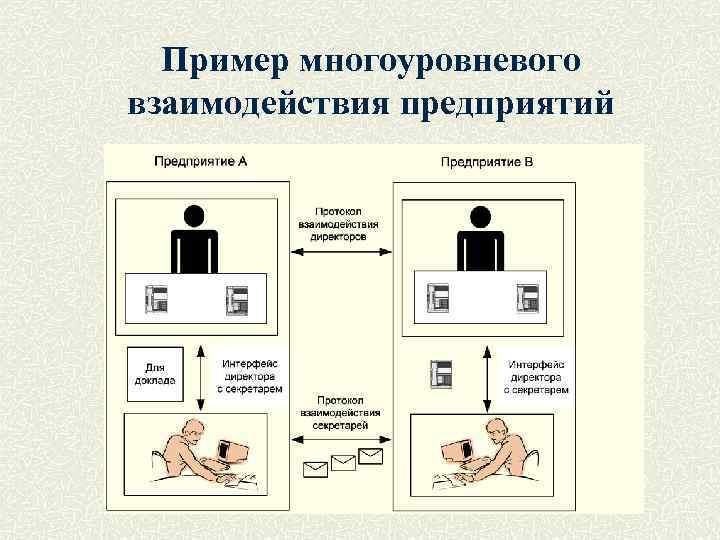

Пример многоуровневого взаимодействия предприятий

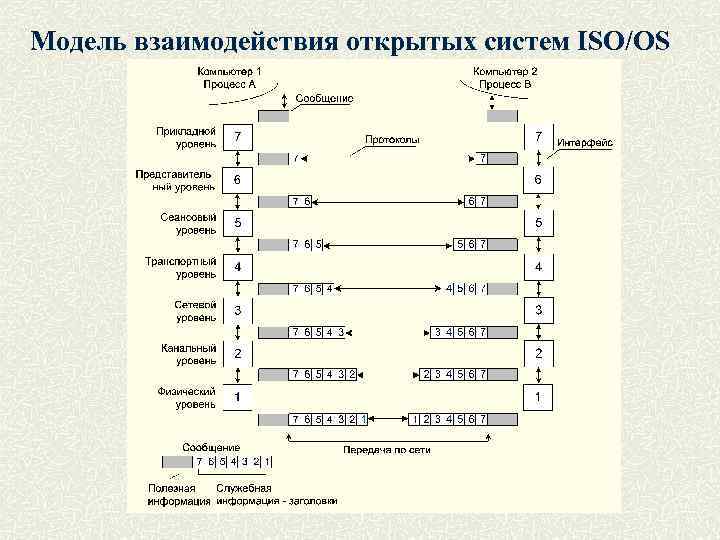

Модель взаимодействия открытых систем ISO/OS

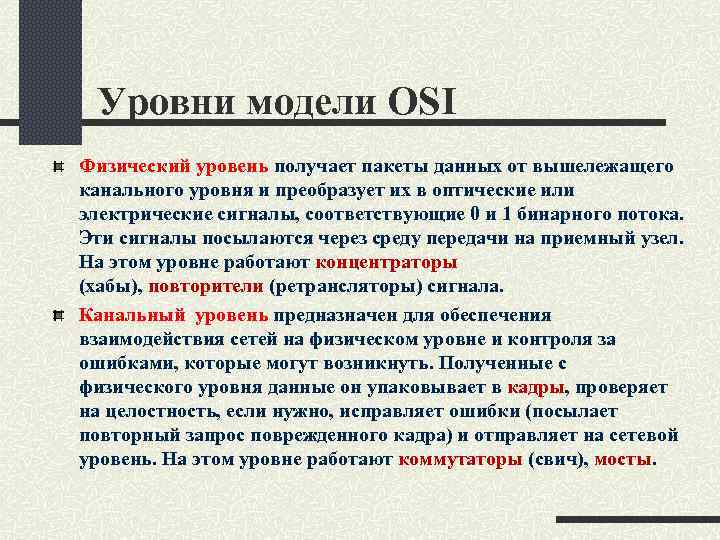

Уровни модели OSI Физический уровень получает пакеты данных от вышележащего канального уровня и преобразует их в оптические или электрические сигналы, соответствующие 0 и 1 бинарного потока. Эти сигналы посылаются через среду передачи на приемный узел. На этом уровне работают концентраторы (хабы), повторители (ретрансляторы) сигнала. Канальный уровень предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками, которые могут возникнуть. Полученные с физического уровня данные он упаковывает в кадры, проверяет на целостность, если нужно, исправляет ошибки (посылает повторный запрос поврежденного кадра) и отправляет на сетевой уровень. На этом уровне работают коммутаторы (свич), мосты.

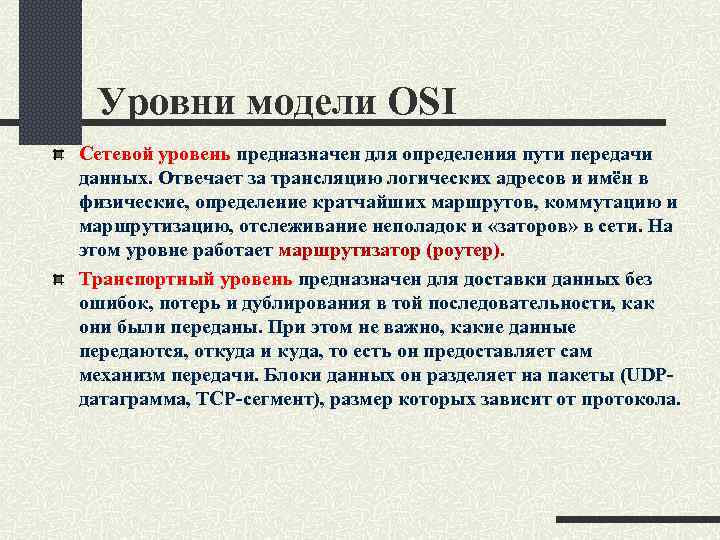

Уровни модели OSI Сетевой уровень предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и «заторов» в сети. На этом уровне работает маршрутизатор (роутер). Транспортный уровень предназначен для доставки данных без ошибок, потерь и дублирования в той последовательности, как они были переданы. При этом не важно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на пакеты (UDPдатаграмма, TCP-сегмент), размер которых зависит от протокола.

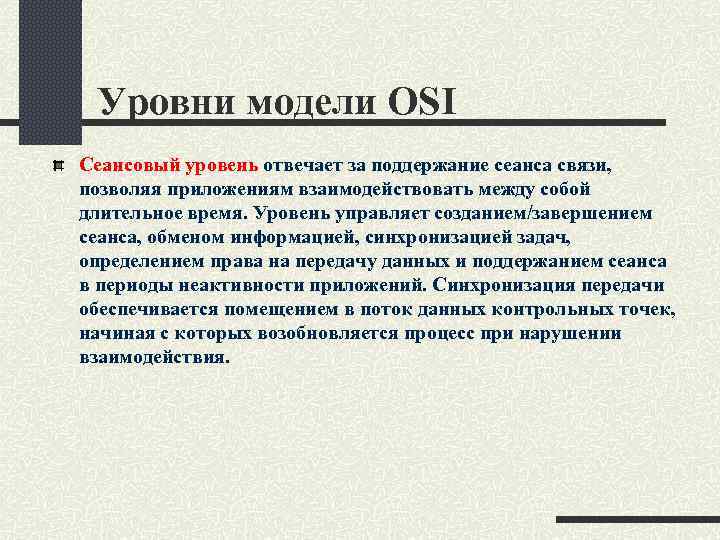

Уровни модели OSI Сеансовый уровень отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. Уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений. Синхронизация передачи обеспечивается помещением в поток данных контрольных точек, начиная с которых возобновляется процесс при нарушении взаимодействия.

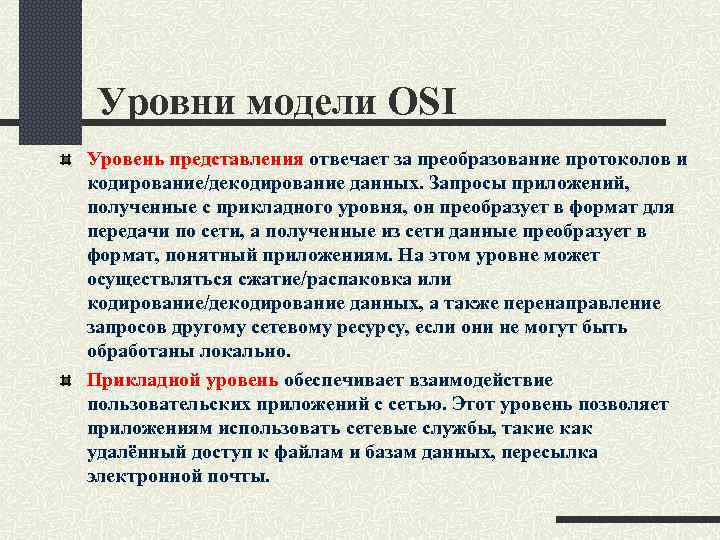

Уровни модели OSI Уровень представления отвечает за преобразование протоколов и кодирование/декодирование данных. Запросы приложений, полученные с прикладного уровня, он преобразует в формат для передачи по сети, а полученные из сети данные преобразует в формат, понятный приложениям. На этом уровне может осуществляться сжатие/распаковка или кодирование/декодирование данных, а также перенаправление запросов другому сетевому ресурсу, если они не могут быть обработаны локально. Прикладной уровень обеспечивает взаимодействие пользовательских приложений с сетью. Этот уровень позволяет приложениям использовать сетевые службы, такие как удалённый доступ к файлам и базам данных, пересылка электронной почты.

Уровни модели OSI (Open Systems Interconnection) Тип данных Модель OSI Уровень Функции 7. Прикладной уровень Доступ к сетевым службам 6. Уровень представления Представление и кодирование данных 5. Сеансовый уровень Управление сеансом связи Сегменты 4. Транспортный Прямая связь между конечными пунктами и надежность Пакеты 3. Сетевой Определение маршрута и логическая адресация Кадры 2. Канальный Физическая адресация 1. Физический уровень Работа со средой передачи, сигналами и двоичными данными Данные Биты

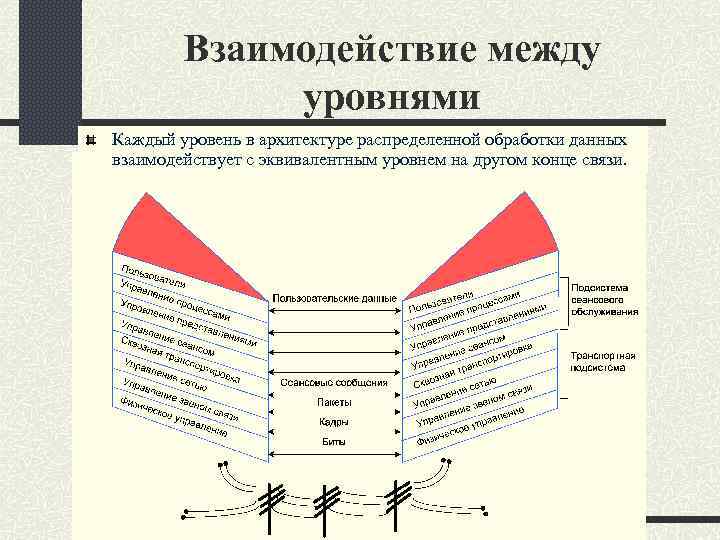

Взаимодействие между уровнями Каждый уровень в архитектуре распределенной обработки данных взаимодействует с эквивалентным уровнем на другом конце связи.

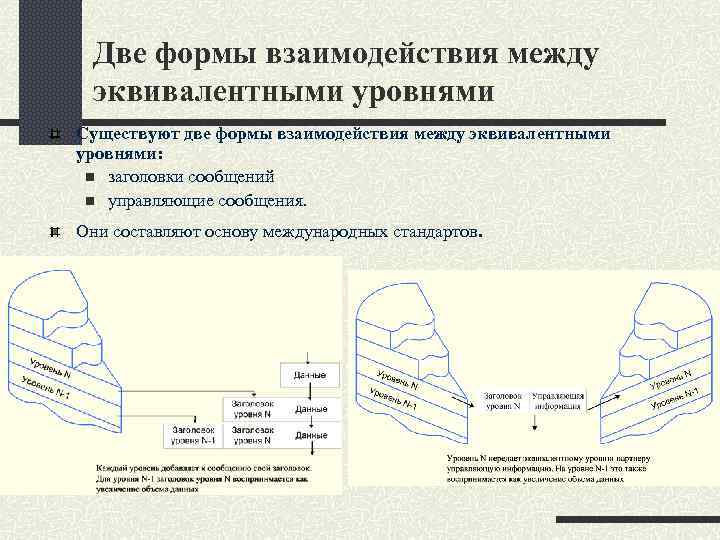

Две формы взаимодействия между эквивалентными уровнями Существуют две формы взаимодействия между эквивалентными уровнями: n заголовки сообщений n управляющие сообщения. Они составляют основу международных стандартов.

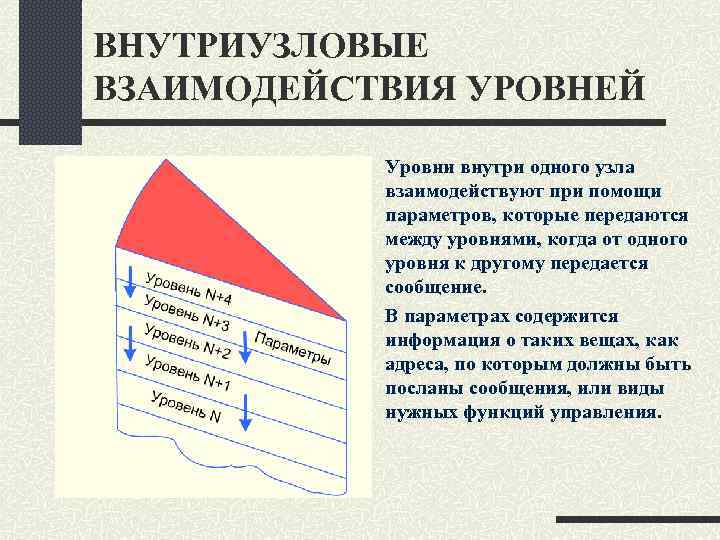

ВНУТРИУЗЛОВЫЕ ВЗАИМОДЕЙСТВИЯ УРОВНЕЙ Уровни внутри одного узла взаимодействуют при помощи параметров, которые передаются между уровнями, когда от одного уровня к другому передается сообщение. В параметрах содержится информация о таких вещах, как адреса, по которым должны быть посланы сообщения, или виды нужных функций управления.

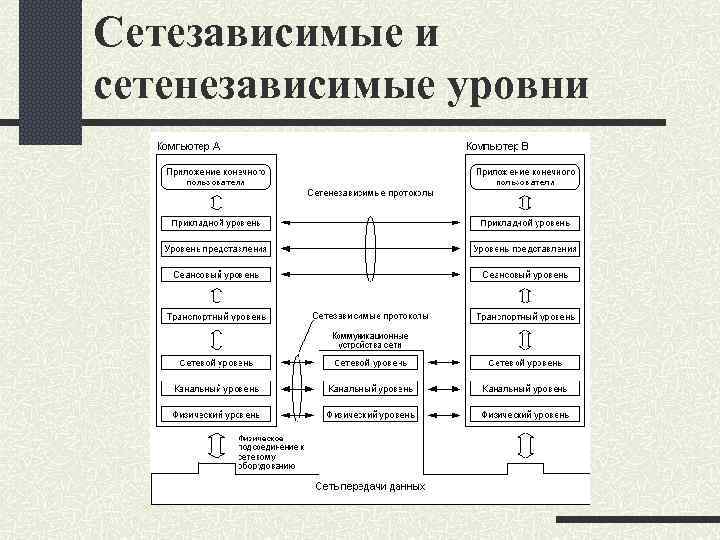

Сетезависимые и сетенезависимые уровни

Сетевые устройства локальных сетей

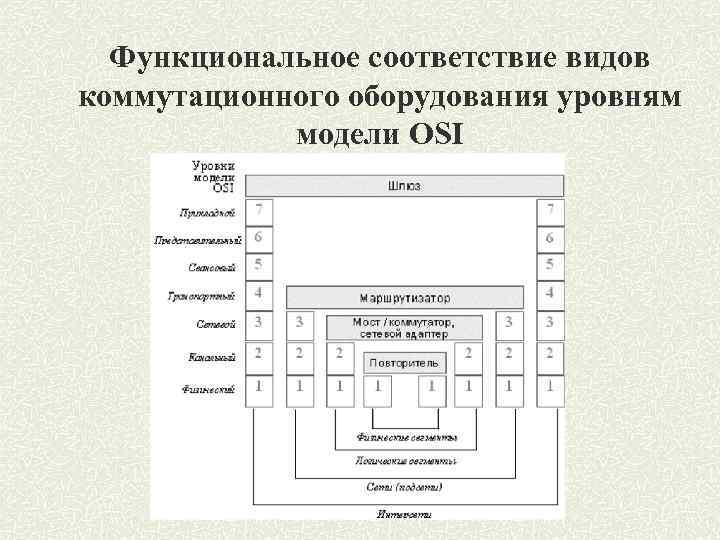

Функциональное соответствие видов коммутационного оборудования уровням модели OSI

Повторители. Концентраторы. Концентратор (повторитель) – это точка соприкосновения сетей, использующих звездную топологию. Они выступают в роли распространителя сигналов (снимает сигнал с одного порта и транслирует его на все остальные). Множество запатентованных сетевых технологий активно используют концентраторы для распределения данных по различным сегментам сети. Для соединений с концентратором обычно используют разъем RJ 45, похожий на обычный телефонный разъем. Он является стандартным соединителем во многих сетях Ethernet. Большинство концентраторов оборудовано светодиодами, с помощью которых можно отслеживать состояния устройства (например: напряжение питания, передачу данных через определенные порты)

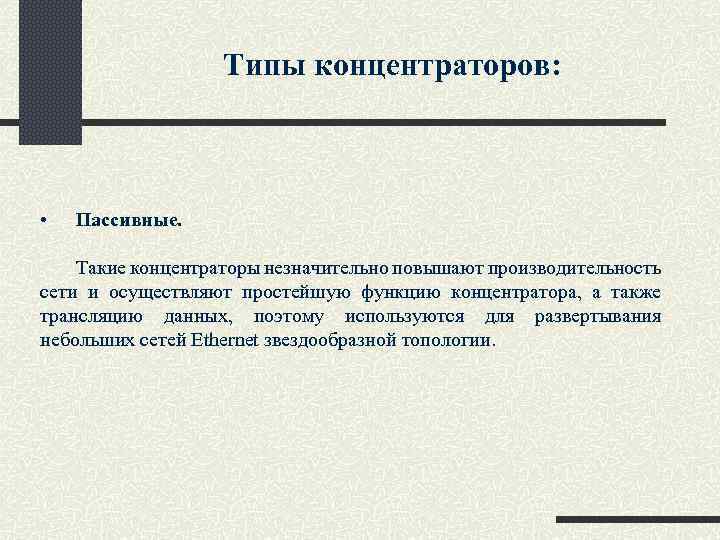

Типы концентраторов: • Пассивные. Такие концентраторы незначительно повышают производительность сети и осуществляют простейшую функцию концентратора, а также трансляцию данных, поэтому используются для развертывания небольших сетей Ethernet звездообразной топологии.

Типы концентраторов: • Активные. Данные концентраторы помимо обычной ретрансляции данных выполняют: дополнительную проверку доставки отосланных данных по назначению; поддерживают технологию передачи с промежуточным накопителем, когда концентраторы анализирует полученные данные перед их ретрансляцией. При этом предпринимается попытка восстановить поврежденные пакеты и одновременно изменить время доставки других пакетов; -усиливать ослабленный сигнал до нужного уровня; -позволяют изменять порядок доставки принятых пакетов. Данный тип концентраторов используют в сложных топологиях

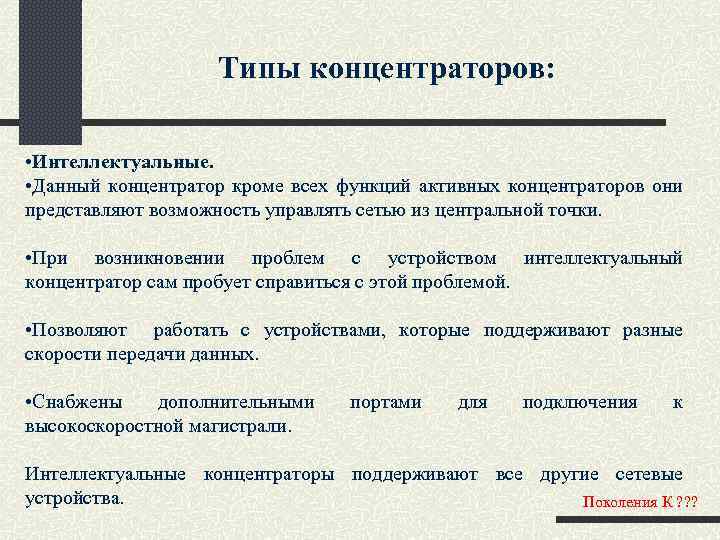

Типы концентраторов: • Интеллектуальные. • Данный концентратор кроме всех функций активных концентраторов они представляют возможность управлять сетью из центральной точки. • При возникновении проблем с устройством интеллектуальный концентратор сам пробует справиться с этой проблемой. • Позволяют работать с устройствами, которые поддерживают разные скорости передачи данных. • Снабжены дополнительными высокоскоростной магистрали. портами для подключения к Интеллектуальные концентраторы поддерживают все другие сетевые устройства. Поколения К ? ? ?

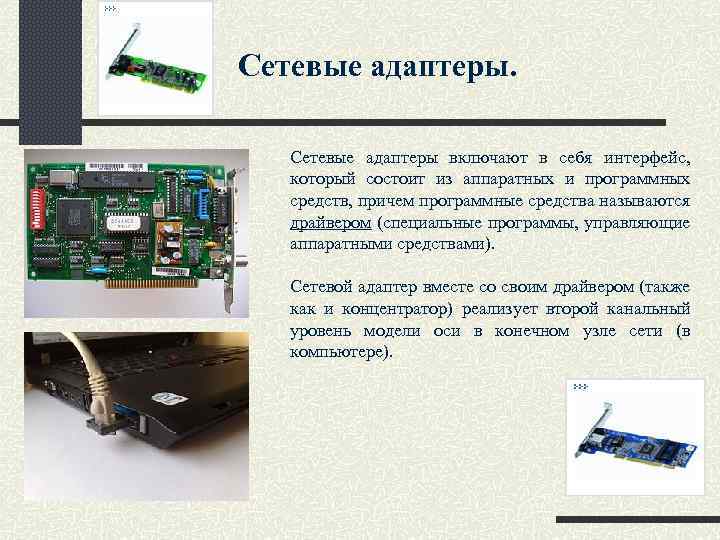

Сетевые адаптеры. Сетевые адаптеры включают в себя интерфейс, который состоит из аппаратных и программных средств, причем программные средства называются драйвером (специальные программы, управляющие аппаратными средствами). Сетевой адаптер вместе со своим драйвером (также как и концентратор) реализует второй канальный уровень модели оси в конечном узле сети (в компьютере).

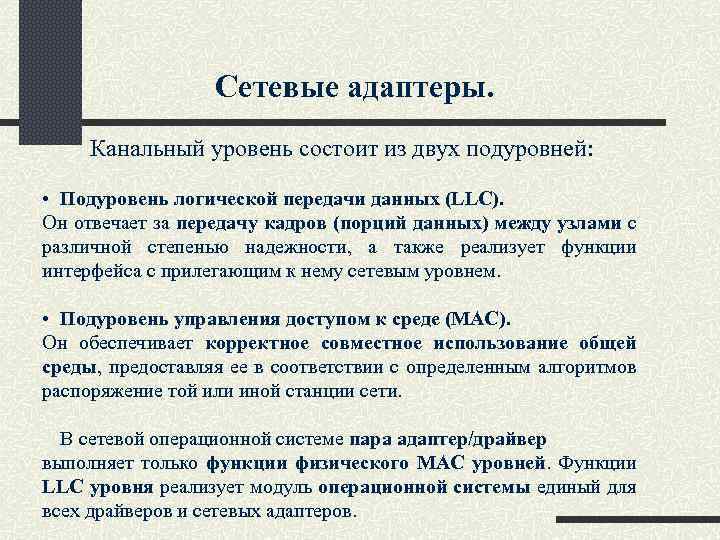

Сетевые адаптеры. Канальный уровень состоит из двух подуровней: • Подуровень логической передачи данных (LLC). Он отвечает за передачу кадров (порций данных) между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. • Подуровень управления доступом к среде (MAC). Он обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмов распоряжение той или иной станции сети. В сетевой операционной системе пара адаптер/драйвер выполняет только функции физического MAC уровней. Функции LLC уровня реализует модуль операционной системы единый для всех драйверов и сетевых адаптеров.

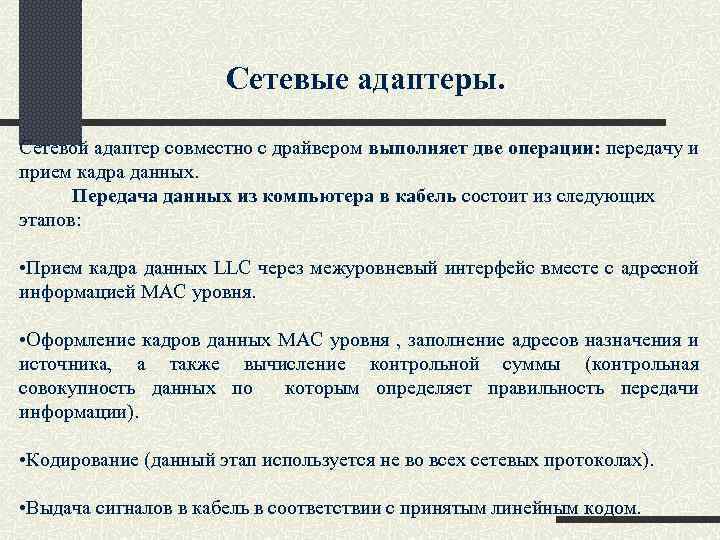

Сетевые адаптеры. Сетевой адаптер совместно с драйвером выполняет две операции: передачу и прием кадра данных. Передача данных из компьютера в кабель состоит из следующих этапов: • Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией MAC уровня. • Оформление кадров данных MAC уровня , заполнение адресов назначения и источника, а также вычисление контрольной суммы (контрольная совокупность данных по которым определяет правильность передачи информации). • Кодирование (данный этап используется не во всех сетевых протоколах). • Выдача сигналов в кабель в соответствии с принятым линейным кодом.

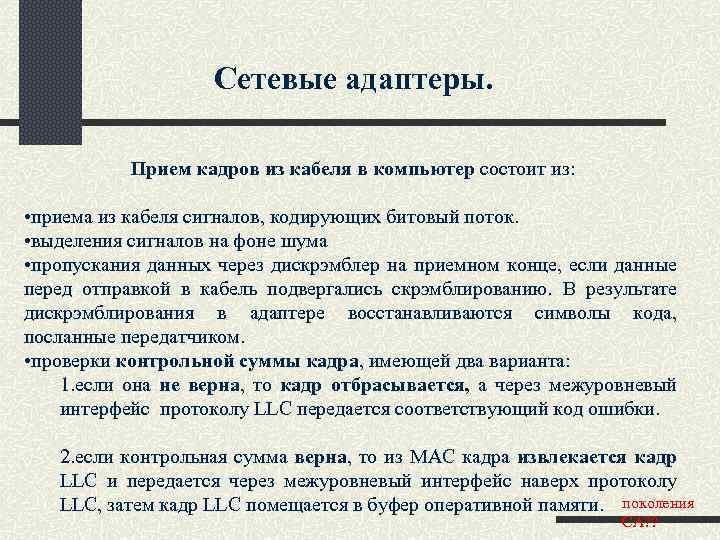

Сетевые адаптеры. Прием кадров из кабеля в компьютер состоит из: • приема из кабеля сигналов, кодирующих битовый поток. • выделения сигналов на фоне шума • пропускания данных через дискрэмблер на приемном конце, если данные перед отправкой в кабель подвергались скрэмблированию. В результате дискрэмблирования в адаптере восстанавливаются символы кода, посланные передатчиком. • проверки контрольной суммы кадра, имеющей два варианта: 1. если она не верна, то кадр отбрасывается, а через межуровневый интерфейс протоколу LLC передается соответствующий код ошибки. 2. если контрольная сумма верна, то из MAC кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх протоколу LLC, затем кадр LLC помещается в буфер оперативной памяти. поколения СА? ?

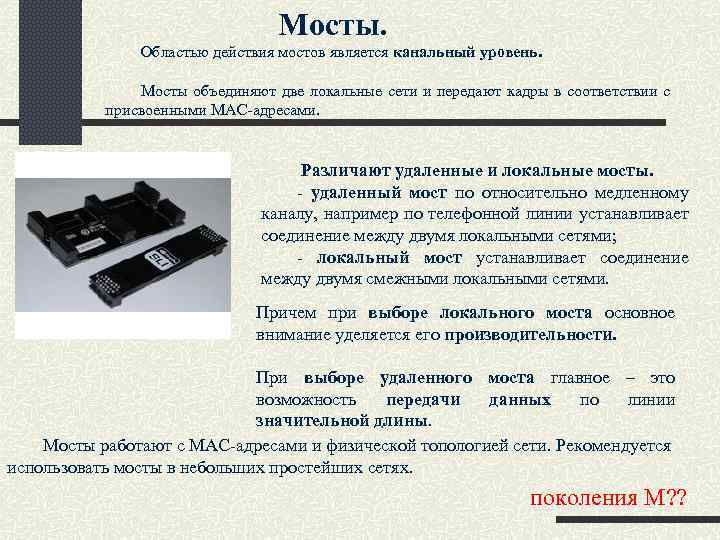

Мосты. Областью действия мостов является канальный уровень. Мосты объединяют две локальные сети и передают кадры в соответствии с присвоенными МАС-адресами. Различают удаленные и локальные мосты. - удаленный мост по относительно медленному каналу, например по телефонной линии устанавливает соединение между двумя локальными сетями; - локальный мост устанавливает соединение между двумя смежными локальными сетями. Причем при выборе локального моста основное внимание уделяется его производительности. При выборе удаленного моста главное – это возможность передачи данных по линии значительной длины. Мосты работают с MAC-адресами и физической топологией сети. Рекомендуется использовать мосты в небольших простейших сетях. поколения М? ?

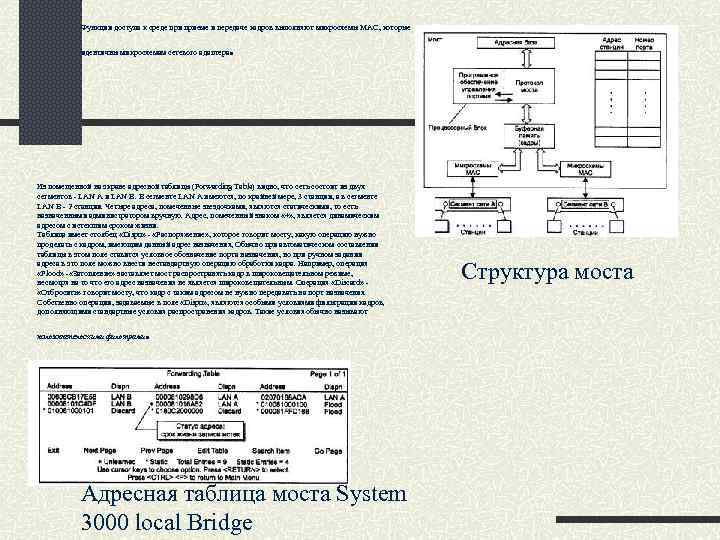

Функции доступа к среде приеме и передаче кадров выполняют микросхемы MAC, которые . идентичны микросхемам сетевого адаптера Из помещенной на экране адресной таблицы (Forwarding Table) видно, что сеть состоит из двух сегментов - LAN А и LAN В. В сегменте LAN А имеются, по крайней мере, 3 станции, а в сегменте LAN В - 2 станции. Четыре адреса, помеченные звездочками, являются статическими, то есть назначенными администратором вручную. Адрес, помеченный знаком «+» , является динамическим адресом с истекшим сроком жизни. Таблица имеет столбец «Dispn» - «Распоряжение» , которое говорит мосту, какую операцию нужно проделать с кадром, имеющим данный адрес назначения, Обычно при автоматическом составлении таблицы в этом поле ставится условное обозначение порта назначения, но при ручном задании адреса в это поле можно внести нестандартную операцию обработки кадра. Например, операция «Flood» - «Затопление» заставляет мост распространять кадр в широковещательном режиме, несмотря на то что его адрес назначения не является широковещательным. Операция «Discard» - «Отбросить» говорит мосту, что кадр с таким адресом не нужно передавать на порт назначения. Собственно операции, задаваемые в поле «Dispn» , являются особыми условиями фильтрации кадров, дополняющими стандартные условия распространения кадров. Такие условия обычно называют . пользовательскими фильтрами Адресная таблица моста System 3000 local Bridge Структура моста

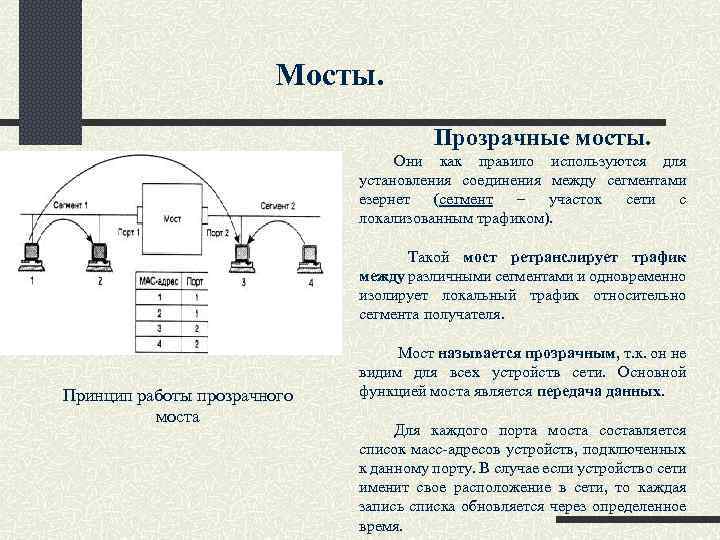

Мосты. Прозрачные мосты. Они как правило используются для установления соединения между сегментами езернет (сегмент – участок сети с локализованным трафиком). Такой мост ретранслирует трафик между различными сегментами и одновременно изолирует локальный трафик относительно сегмента получателя. Принцип работы прозрачного моста Мост называется прозрачным, т. к. он не видим для всех устройств сети. Основной функцией моста является передача данных. Для каждого порта моста составляется список масс-адресов устройств, подключенных к данному порту. В случае если устройство сети именит свое расположение в сети, то каждая запись списка обновляется через определенное время.

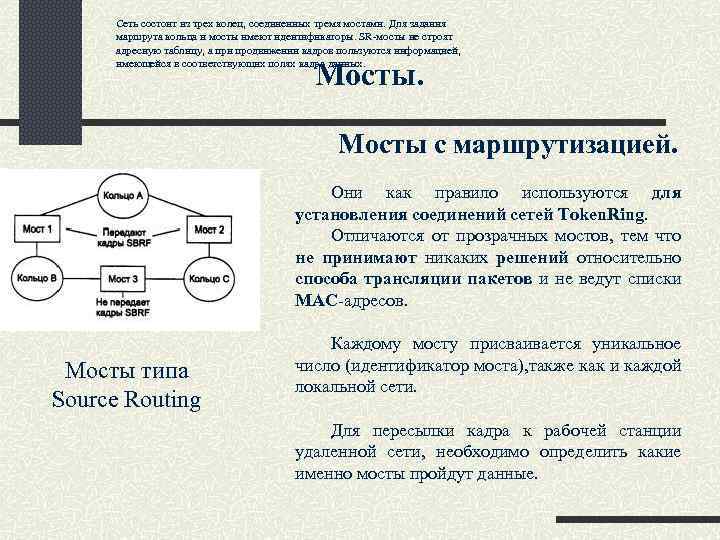

Сеть состоит из трех колец, соединенных тремя мостами. Для задания маршрута кольца и мосты имеют идентификаторы. SR-мосты не строят адресную таблицу, а при продвижении кадров пользуются информацией, имеющейся в соответствующих полях кадра данных. Мосты с маршрутизацией. Они как правило используются для установления соединений сетей Token. Ring. Отличаются от прозрачных мостов, тем что не принимают никаких решений относительно способа трансляции пакетов и не ведут списки МАС-адресов. Мосты типа Source Routing Каждому мосту присваивается уникальное число (идентификатор моста), также как и каждой локальной сети. Для пересылки кадра к рабочей станции удаленной сети, необходимо определить какие именно мосты пройдут данные.

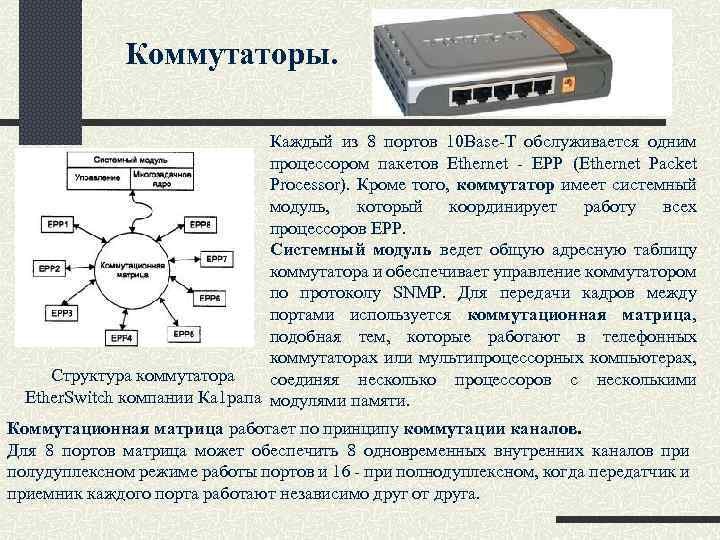

Коммутаторы. Каждый из 8 портов 10 Base-T обслуживается одним процессором пакетов Ethernet - ЕРР (Ethernet Packet Processor). Кроме того, коммутатор имеет системный модуль, который координирует работу всех процессоров ЕРР. Системный модуль ведет общую адресную таблицу коммутатора и обеспечивает управление коммутатором по протоколу SNMP. Для передачи кадров между портами используется коммутационная матрица, подобная тем, которые работают в телефонных коммутаторах или мультипроцессорных компьютерах, Структура коммутатора соединяя несколько процессоров с несколькими Ether. Switch компании Ка 1 рапа модулями памяти. Коммутационная матрица работает по принципу коммутации каналов. Для 8 портов матрица может обеспечить 8 одновременных внутренних каналов при полудуплексном режиме работы портов и 16 - при полнодуплексном, когда передатчик и приемник каждого порта работают независимо друг от друга.

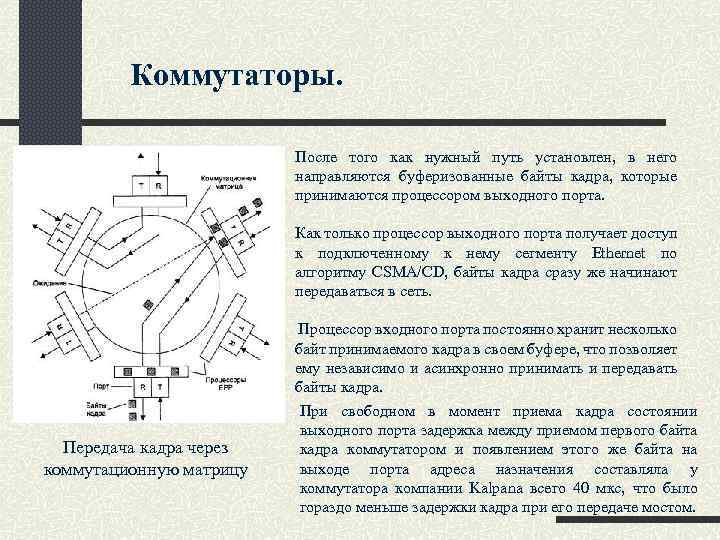

Коммутаторы. После того как нужный путь установлен, в него направляются буферизованные байты кадра, которые принимаются процессором выходного порта. Как только процессор выходного порта получает доступ к подключенному к нему сегменту Ethernet по алгоритму CSMA/CD, байты кадра сразу же начинают передаваться в сеть. Передача кадра через коммутационную матрицу Процессор входного порта постоянно хранит несколько байт принимаемого кадра в своем буфере, что позволяет ему независимо и асинхронно принимать и передавать байты кадра. При свободном в момент приема кадра состоянии выходного порта задержка между приемом первого байта кадра коммутатором и появлением этого же байта на выходе порта адреса назначения составляла у коммутатора компании Kalpana всего 40 мкс, что было гораздо меньше задержки кадра при его передаче мостом.

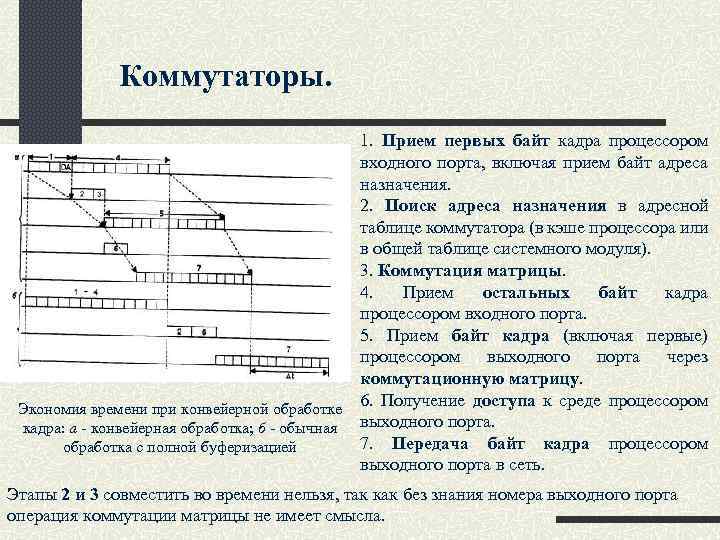

Коммутаторы. 1. Прием первых байт кадра процессором входного порта, включая прием байт адреса назначения. 2. Поиск адреса назначения в адресной таблице коммутатора (в кэше процессора или в общей таблице системного модуля). 3. Коммутация матрицы. 4. Прием остальных байт кадра процессором входного порта. 5. Прием байт кадра (включая первые) процессором выходного порта через коммутационную матрицу. Экономия времени при конвейерной обработке 6. Получение доступа к среде процессором кадра: а - конвейерная обработка; б - обычная выходного порта. 7. Передача байт кадра процессором обработка с полной буферизацией выходного порта в сеть. Этапы 2 и 3 совместить во времени нельзя, так как без знания номера выходного порта операция коммутации матрицы не имеет смысла.

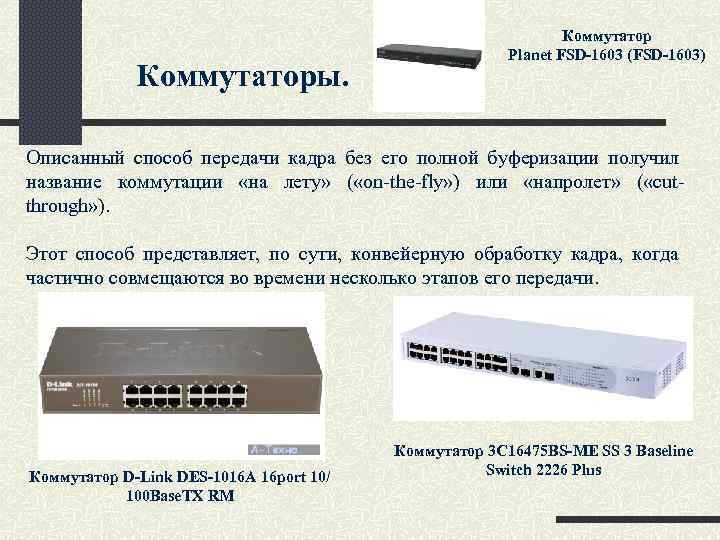

Коммутаторы. Коммутатор Planet FSD-1603 (FSD-1603) Описанный способ передачи кадра без его полной буферизации получил название коммутации «на лету» ( «on-the-fly» ) или «напролет» ( «cutthrough» ). Этот способ представляет, по сути, конвейерную обработку кадра, когда частично совмещаются во времени несколько этапов его передачи. Коммутатор D-Link DES-1016 A 16 port 10/ 100 Base. TX RM Коммутатор 3 C 16475 BS-ME SS 3 Baseline Switch 2226 Plus

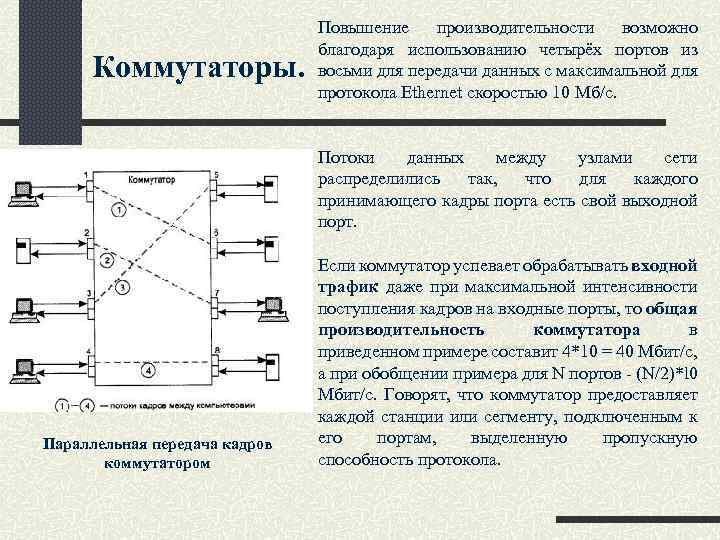

Коммутаторы. Повышение производительности возможно благодаря использованию четырёх портов из восьми для передачи данных с максимальной для протокола Ethernet скоростью 10 Мб/с. Потоки данных между узлами сети распределились так, что для каждого принимающего кадры порта есть свой выходной порт. Параллельная передача кадров коммутатором Если коммутатор успевает обрабатывать входной трафик даже при максимальной интенсивности поступления кадров на входные порты, то общая производительность коммутатора в приведенном примере составит 4*10 = 40 Мбит/с, а при обобщении примера для N портов - (N/2)*l 0 Мбит/с. Говорят, что коммутатор предоставляет каждой станции или сегменту, подключенным к его портам, выделенную пропускную способность протокола.

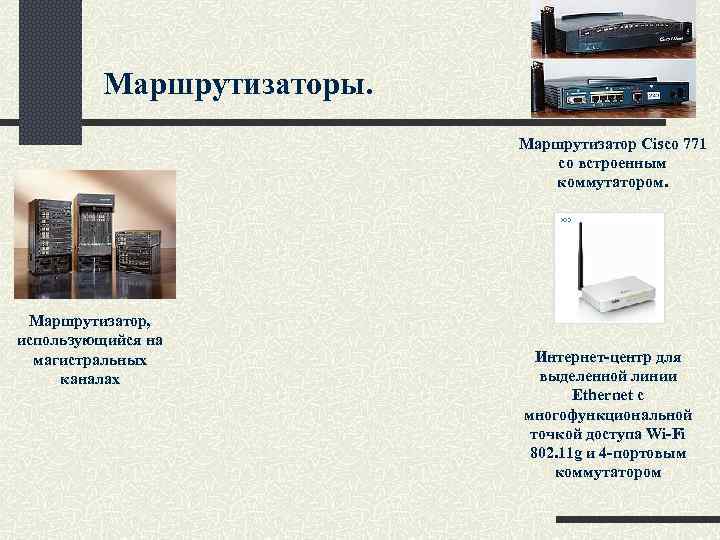

Маршрутизаторы. Маршрутизатор Сisco 771 со встроенным коммутатором. Маршрутизатор, использующийся на магистральных каналах Интернет-центр для выделенной линии Ethernet с многофункциональной точкой доступа Wi-Fi 802. 11 g и 4 -портовым коммутатором

Принципы маршрутизации в составной сети Важнейшей задачей сетевого уровня является маршрутизация - передача пакетов между двумя конечными узлами в составной сети. Рассмотрим принципы маршрутизации на примере составной сети, изображенной на рис. 5. 2. В этой сети 20 маршрутизаторов объединяют 18 сетей в общую сеть; S 1, S 2, . . . , S 20 - это номера сетей. Маршрутизаторы имеют по нескольку портов (по крайней мере, по два), к которым присоединяются сети. Каждый порт маршрутизатора можно рассматривать как отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный адрес в той подсети, которая к нему подключена. Например, маршрутизатор под номером 1 имеет три порта, к которым подключены сети S 1, S 2, S 3. На рисунке сетевые адреса этих портов обозначены как М 1(1), Ml (2) и М 1(3). Порт М 1(1) имеет локальный адрес в сети с номером S 1, порт Ml (2) - в сети S 2, а порт М 1(3) - в сети S 3. Таким образом, маршрутизатор можно рассматривать как совокупность нескольких узлов, каждый из которых входит в свою сеть. Как единое устройство маршрутизатор не имеет ни отдельного сетевого адреса, ни какого-либо локального адреса.

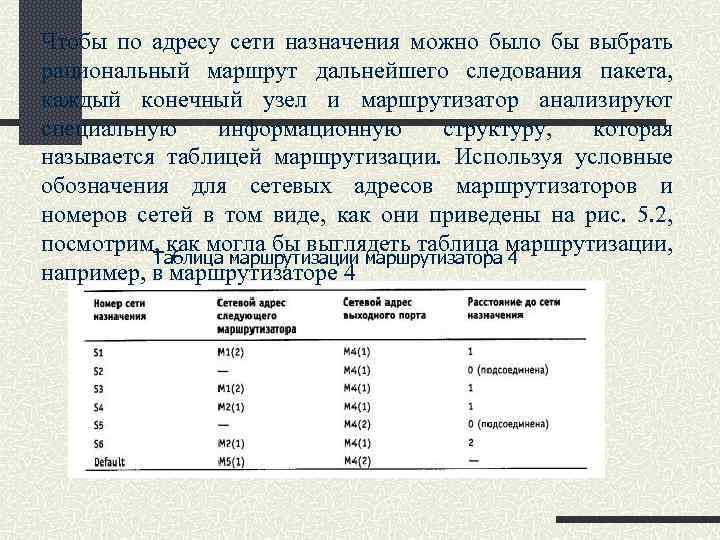

Чтобы по адресу сети назначения можно было бы выбрать рациональный маршрут дальнейшего следования пакета, каждый конечный узел и маршрутизатор анализируют специальную информационную структуру, которая называется таблицей маршрутизации. Используя условные обозначения для сетевых адресов маршрутизаторов и номеров сетей в том виде, как они приведены на рис. 5. 2, посмотрим, как могла бы выглядеть таблица маршрутизации, Таблица маршрутизации маршрутизатора 4 например, в маршрутизаторе 4

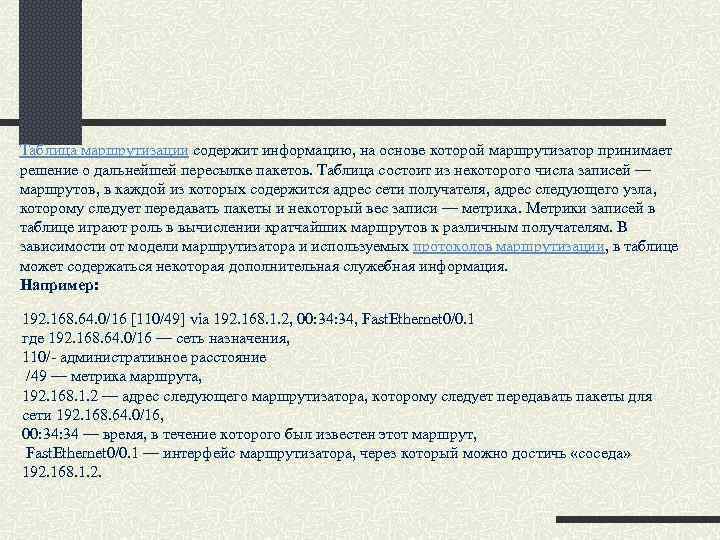

Таблица маршрутизации содержит информацию, на основе которой маршрутизатор принимает решение о дальнейшей пересылке пакетов. Таблица состоит из некоторого числа записей — маршрутов, в каждой из которых содержится адрес сети получателя, адрес следующего узла, которому следует передавать пакеты и некоторый вес записи — метрика. Метрики записей в таблице играют роль в вычислении кратчайших маршрутов к различным получателям. В зависимости от модели маршрутизатора и используемых протоколов маршрутизации, в таблице может содержаться некоторая дополнительная служебная информация. Например: 192. 168. 64. 0/16 [110/49] via 192. 168. 1. 2, 00: 34, Fast. Ethernet 0/0. 1 где 192. 168. 64. 0/16 — сеть назначения, 110/- административное расстояние /49 — метрика маршрута, 192. 168. 1. 2 — адрес следующего маршрутизатора, которому следует передавать пакеты для сети 192. 168. 64. 0/16, 00: 34 — время, в течение которого был известен этот маршрут, Fast. Ethernet 0/0. 1 — интерфейс маршрутизатора, через который можно достичь «соседа» 192. 168. 1. 2.

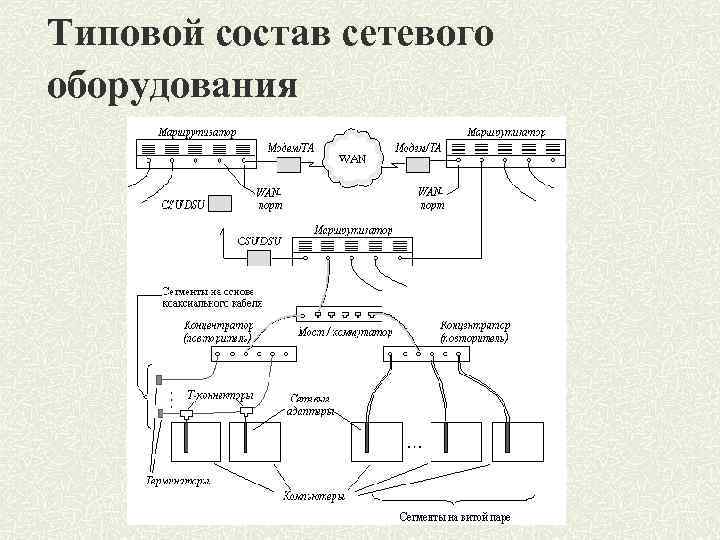

Типовой состав сетевого оборудования

Соответствие популярных стеков протоколов модели OSI

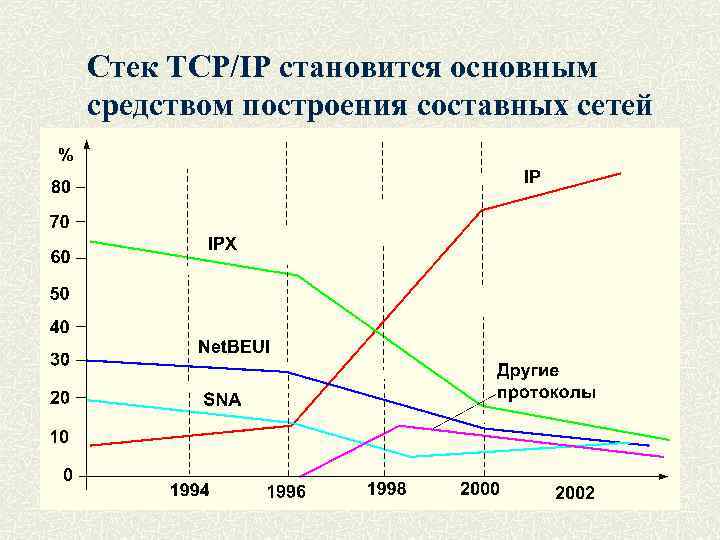

Стек TCP/IP становится основным средством построения составных сетей
