Компьютерные сети Компьютерная сеть Computer

Компьютерные сети

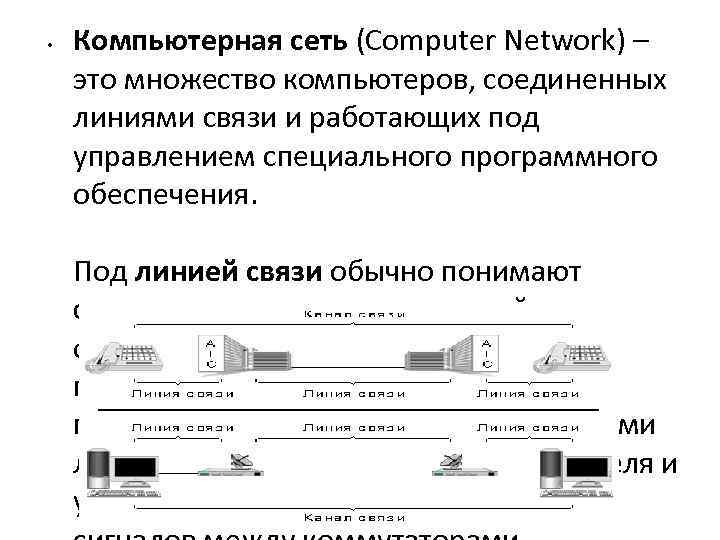

• Компьютерная сеть (Computer Network) – это множество компьютеров, соединенных линиями связи и работающих под управлением специального программного обеспечения. Под линией связи обычно понимают совокупность технических устройств, и физической среды, обеспечивающих передачу сигналов от передатчика к приемнику. В реальной жизни примерами линий связи могут служить участки кабеля и усилители, обеспечивающие передачу

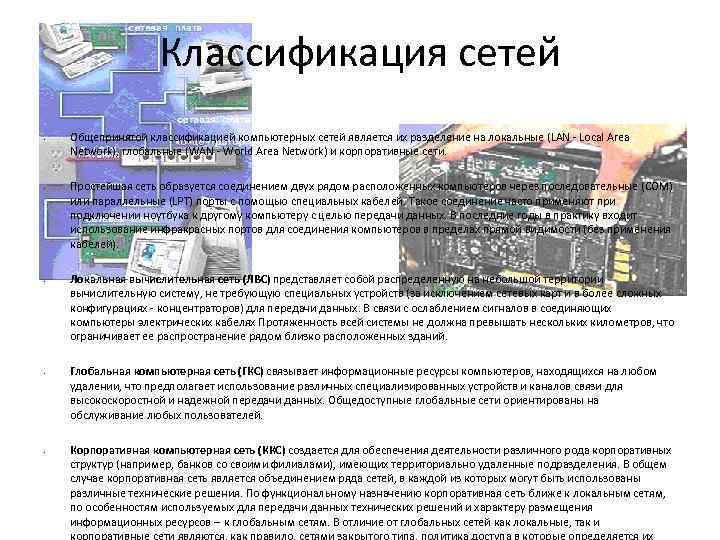

Классификация сетей • • • Общепринятой классификацией компьютерных сетей является их разделение на локальные (LAN - Local Area Network), глобальные (WAN - World Area Network) и корпоративные сети. Простейшая сеть образуется соединением двух рядом расположенных компьютеров через последовательные (СОМ) или параллельные (LPT) порты с помощью специальных кабелей. Такое соединение часто применяют при подключении ноутбука к другому компьютеру с целью передачи данных. В последние годы в практику входит использование инфракрасных портов для соединения компьютеров в пределах прямой видимости (без применения кабелей). Локальная вычислительная сеть (ЛВС) представляет собой распределенную на небольшой территории вычислительную систему, не требующую специальных устройств (за исключением сетевых карт и в более сложных конфигурациях - концентраторов) для передачи данных. В связи с ослаблением сигналов в соединяющих компьютеры электрических кабелях Протяженность всей системы не должна превышать нескольких километров, что ограничивает ее распространение рядом близко расположенных зданий. Глобальная компьютерная сеть (ГКС) связывает информационные ресурсы компьютеров, находящихся на любом удалении, что предполагает использование различных специализированных устройств и каналов связи для высокоскоростной и надежной передачи данных. Общедоступные глобальные сети ориентированы на обслуживание любых пользователей. Корпоративная компьютерная сеть (ККС) создается для обеспечения деятельности различного рода корпоративных структур (например, банков со своими филиалами), имеющих территориально удаленные подразделения. В общем случае корпоративная сеть является объединением ряда сетей, в каждой из которых могут быть использованы различные технические решения. По функциональному назначению корпоративная сеть ближе к локальным сетям, по особенностям используемых для передачи данных технических решений и характеру размещения информационных ресурсов -- к глобальным сетям. В отличие от глобальных сетей как локальные, так и

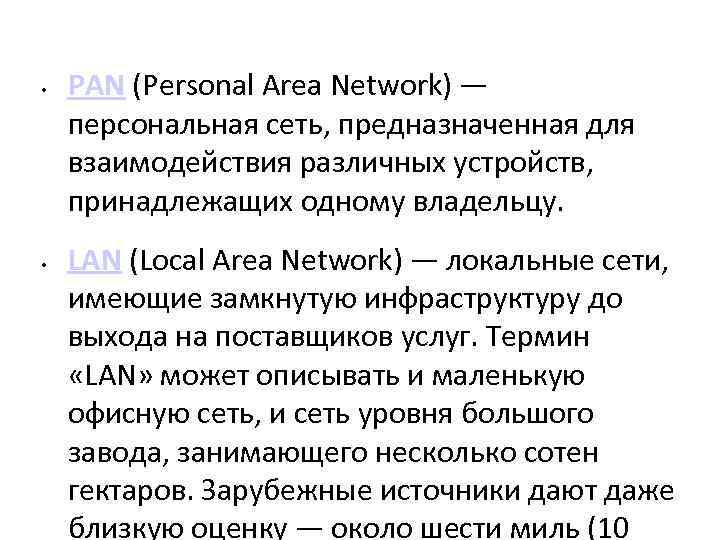

• • PAN (Personal Area Network) — персональная сеть, предназначенная для взаимодействия различных устройств, принадлежащих одному владельцу. LAN (Local Area Network) — локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин «LAN» может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку — около шести миль (10

• • Одной из важных характеристик ЛВС является топология сети, которая характеризует усредненную геометрическую схему расположения входящих в состав сети компьютеров, узлов коммутации и каналов связи. Узел коммутации -это устройство, задающее направление передачи данных в сети. Для ЛВС характерны три базовых топологии: кольцо (ring), шина (bus) и звезда (star). В топологии Кольцо повторители сигналов (репитеры) с помощью соединительных кабелей связаны в единую

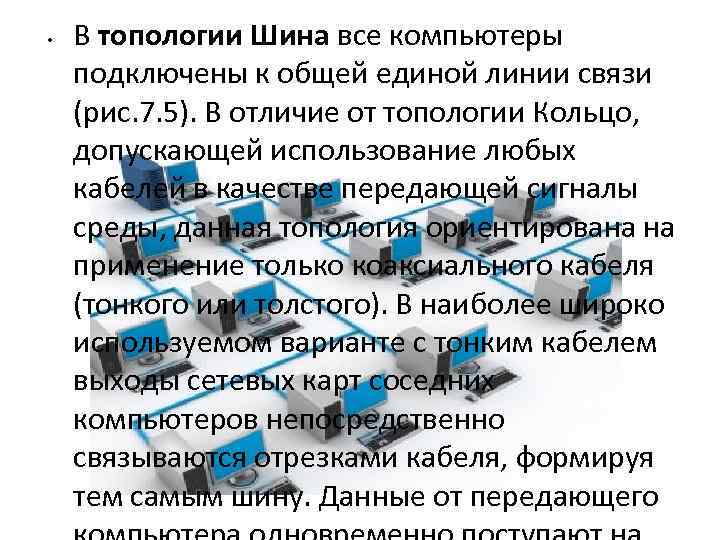

• В топологии Шина все компьютеры подключены к общей единой линии связи (рис. 7. 5). В отличие от топологии Кольцо, допускающей использование любых кабелей в качестве передающей сигналы среды, данная топология ориентирована на применение только коаксиального кабеля (тонкого или толстого). В наиболее широко используемом варианте с тонким кабелем выходы сетевых карт соседних компьютеров непосредственно связываются отрезками кабеля, формируя тем самым шину. Данные от передающего

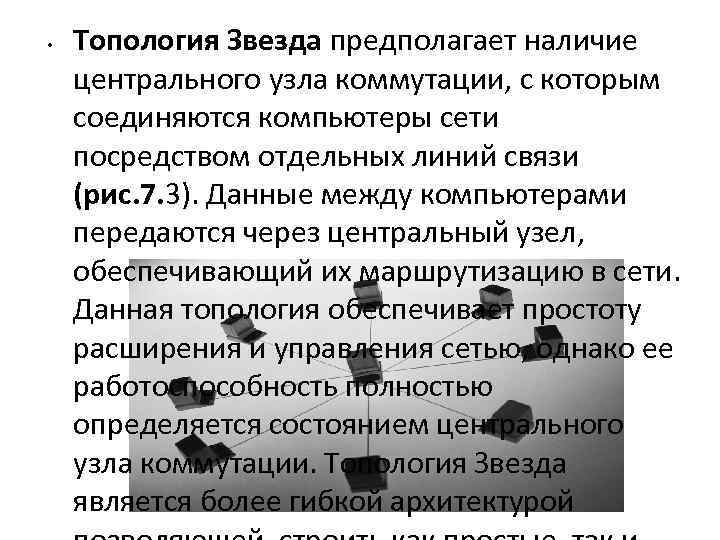

• Топология Звезда предполагает наличие центрального узла коммутации, с которым соединяются компьютеры сети посредством отдельных линий связи (рис. 7. 3). Данные между компьютерами передаются через центральный узел, обеспечивающий их маршрутизацию в сети. Данная топология обеспечивает простоту расширения и управления сетью, однако ее работоспособность полностью определяется состоянием центрального узла коммутации. Топология Звезда является более гибкой архитектурой

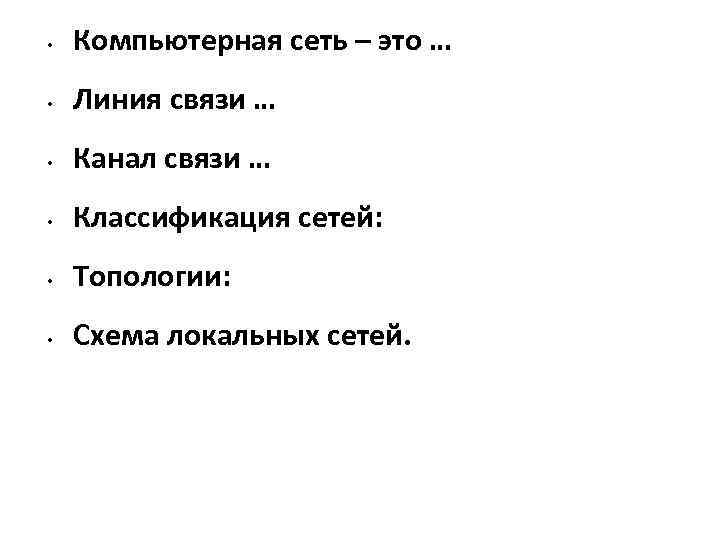

• Компьютерная сеть – это … • Линия связи … • Канал связи … • Классификация сетей: • Топологии: • Схема локальных сетей.

Точка - Wi-Fi, телефонный Блютуз, точка Беспроводные IEEE-802 Проводные провод коаксиальный кабель витая пара волоконно-оптич Сети

Типы глобальных сетей • • Выделенные (или арендуемые - leased) каналы можно получить у телекоммуникационных компаний, которые владеют каналами дальней связи (таких, например, как «РОСТЕЛЕКОМ» ), или от телефонных компаний, которые обычно сдают в аренду каналы в пределах города или региона. Использовать выделенные линии можно двумя способами. Первый состоит в

• • Глобальные сети с коммутацией каналов Сегодня для построения глобальных связей в корпоративной сети доступны сети с коммутацией каналов двух типов - традиционные аналоговые телефонные сети и цифровые сети с интеграцией услуг ISDN. Достоинством сетей с коммутацией каналов является их распространенность, что характерно особенно для аналоговых телефонных сетей. В последнее время сети ISDN во многих странах также стали вполне доступны корпоративному пользователю, а

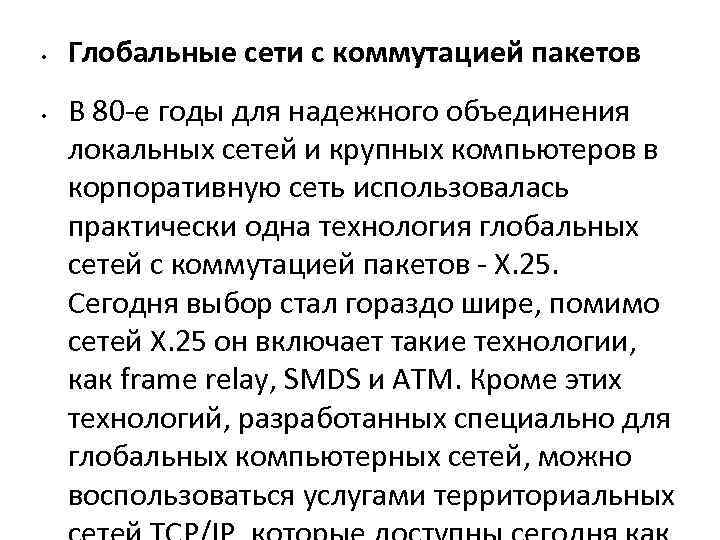

• • Глобальные сети с коммутацией пакетов В 80 -е годы для надежного объединения локальных сетей и крупных компьютеров в корпоративную сеть использовалась практически одна технология глобальных сетей с коммутацией пакетов - Х. 25. Сегодня выбор стал гораздо шире, помимо сетей Х. 25 он включает такие технологии, как frame relay, SMDS и АТМ. Кроме этих технологий, разработанных специально для глобальных компьютерных сетей, можно воспользоваться услугами территориальных

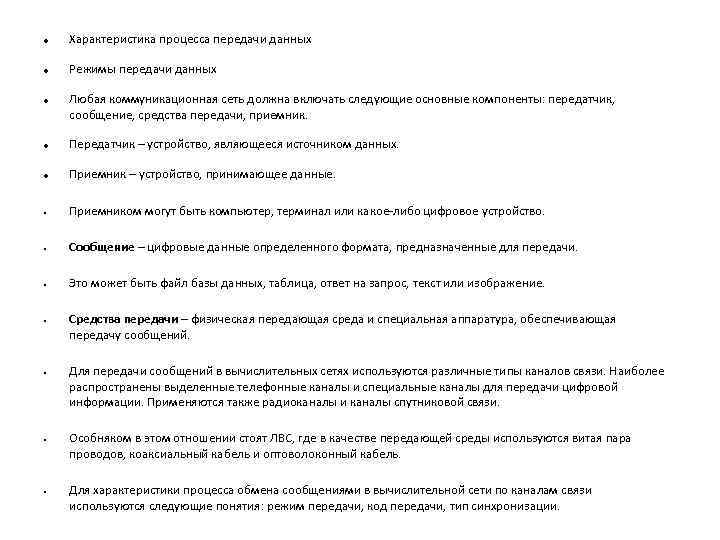

Характеристика процесса передачи данных Режимы передачи данных Любая коммуникационная сеть должна включать следующие основные компоненты: передатчик, сообщение, средства передачи, приемник. Передатчик – устройство, являющееся источником данных. Приемник – устройство, принимающее данные. • Приемником могут быть компьютер, терминал или какое-либо цифровое устройство. • Сообщение – цифровые данные определенного формата, предназначенные для передачи. • Это может быть файл базы данных, таблица, ответ на запрос, текст или изображение. • • Средства передачи – физическая передающая среда и специальная аппаратура, обеспечивающая передачу сообщений. Для передачи сообщений в вычислительных сетях используются различные типы каналов связи. Наиболее распространены выделенные телефонные каналы и специальные каналы для передачи цифровой информации. Применяются также радиоканалы и каналы спутниковой связи. Особняком в этом отношении стоят ЛВС, где в качестве передающей среды используются витая пара проводов, коаксиальный кабель и оптоволоконный кабель. Для характеристики процесса обмена сообщениями в вычислительной сети по каналам связи используются следующие понятия: режим передачи, код передачи, тип синхронизации.

• • Режим передачи. Существуют три режима передачи: симплексный, полудуплексный и дуплексный. Симплексный режим - передача данных только в одном направлении. Примером симплексного режима передачи является система, в которой информация, собираемая с помощью датчиков, передается для обработки на ЭВМ. В вычислительных сетях симплексная передача практически не используется. Полудуплексный режим - попеременная передача информации, когда источник и приемник последовательно меняются местами Яркий пример работы в полудуплексном режиме - разведчик, передающий в Центр информацию, а затем принимающий инструкции из Центра. Дуплексный режим - одновременные передача и прием сообщений. Дуплексный режим является наиболее скоростным режимом работы и позволяет эффективно использовать вычислительные возможности быстродействующих ЭВМ в сочетании с высокой скоростью передачи данных по каналам связи. Пример дуплексного режима - телефонный разговор

• • Коды передачи данных Для передачи информации по каналам связи используются специальные коды. Коды эти стандартизованы и определены рекомендациями ISO (International Organization for Standardization) - Международной организации по стандартизации (МОС) или Международного консультативного комитета по телефонии и телеграфии (МККТТ). Наиболее распространенным кодом передачи по каналам связи является код ASCII, принятый для обмена информацией практически во всем мире (отечественный аналог - код КОИ-7). Следует обратить внимание еще на один способ связи между ЭВМ, когда ЭВМ объединены в комплекс с помощью интерфейсного кабеля и с помощью двухпроводной линии связи. Примечание. Интерфейсный кабель - это набор проводов, по которым передаются сигналы от одного устройства компьютера к другому. Чтобы обеспечить быстродействие, для каждого сигнала выделен отдельный провод. Сигналы передаются в определенной последовательности и в определенных комбинациях друг с другом. Для передачи кодовой комбинации используется столько линий, сколько битов эта комбинация содержит. Каждый бит передается по отдельному проводу. Это параллельная передача или передача параллельным кодом. Предпочтение такой передаче отдается при организации локальных МВК, для внутренних связей ЭВМ и для небольших расстояний между абонентами сети. Передача параллельным кодом обеспечивает высокое быстродействие, но требует повышенных затрат на создание физической передающей среды и обладает плохой помехозащищенностью. В вычислительных сетях передача параллельными кодами не используется. Для передачи кодовой комбинации по двухпроводной линии группа битов передается по одному проводу бит за битом. Это передача информации последовательным кодом. Она, вполне естественно, медленнее, так как требует преобразования данных в параллельный код для дальнейшей обработки в ЭВМ, но экономически более выгодна для передачи сообщений на большие расстояния.

• • • Типы синхронизации данных Процессы передачи или приема информации в вычислительных сетях могут быть привязаны к определенным временным отметкам, т. е. один из процессов может начаться только после того, как получит полностью данные от другого процесса. Такие процессы называются синхронными. В то же время существуют процессы, в которых нет такой привязки и они могут выполняться независимо от степени полноты переданных. Такие процессы называются асинхронными. Синхронизация данных - согласование различных процессов во времени. В системах передачи данных используются два способа передачи данных: синхронный и асинхронный. При синхронной передаче информация передается блоками, которые обрамляются специальными управляющими символами. В состав блока включаются также специальные синхросимволы, обеспечивающие контроль состояния физической передающей среды, и символы, позволяющие обнаруживать ошибки при обмене информацией. В конце блока данных при синхронной передаче в канал связи выдается контрольная последовательность, сформированная по специальному алгоритму. По этому же алгоритму формируется контрольная последовательность приеме информации из канала связи. Если обе последовательности совпадают - ошибок нет. Блок данных принят. Если же последовательности не совпадают - ошибка. Передача повторяется до положительного результата проверки. Если повторные передачи не дают положительного результата, то фиксируется состояние аварии Синхронная передача - высокоскоростная и почти безошибочная. Она используется для обмена сообщениями между ЭВМ в вычислительных сетях. Синхронная передача требует дорогостоящего оборудования.

• При асинхронной передаче данные передаются в канал связи как последовательность битов, из которой приеме необходимо выделить байты для последующей их обработки. Для этого каждый байт ограничивается стартовым и стоповым битами, которые и позволяют произвести выделение их из потока передачи. Иногда в линиях связи с низкой надежностью используется несколько таких битов. Дополнительные стартовые и стоповые биты несколько снижают эффективную скорость передачи данных и соответственно пропускную способность канала связи. В то же время асинхронная передача не требует дорогостоящего оборудования и отвечает требованиям организации диалога в вычислительной сети при взаимодействии персональных ЭВМ.

• • • Способы передачи цифровой информации Цифровые данные по проводнику передаются путем смены текущего напряжения: нет напряжения ≈ "0", есть напряжение - "1". Существуют два способа передачи информации по физической передающей среде: цифровой и аналоговый. Примечания: 1. Если все абоненты компьютерной сети ведут передачу данных по каналу на одной частоте, такой канал называется узкополосным (пропускает одну частоту). 2. Если каждый абонент работает на своей собственной частоте по одному каналу, то такой канал называется широкополосным (пропускает много частот). Использование широкополосных каналов позволяет экономить на их количестве, но усложняет процесс управления обменом данными. При цифровом или узкополосном способе передачи данные передаются в их естественном виде на единой частоте. Узкополосный способ позволяет передавать только цифровую информацию, обеспечивает в каждый данный момент времени возможность использования передающей среды только двумя пользователями и допускает нормальную работу только на ограниченном расстоянии (длина линии связи не более 1000 м). В то же время узкополосный способ передачи обеспечивает высокую скорость обмена данными - до 10 Мбит/с и позволяет создавать легко конфигурируемые вычислительные сети. Подавляющее число локальных вычислительных сетей использует узкополосную передачу.

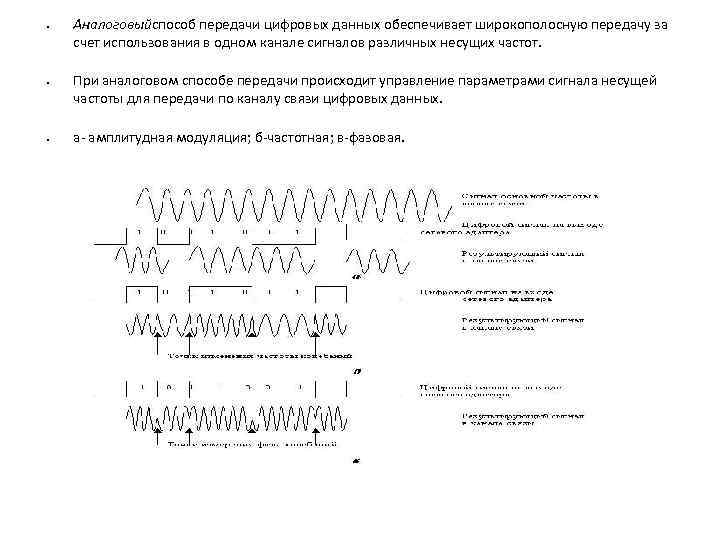

• • • Аналоговыйспособ передачи цифровых данных обеспечивает широкополосную передачу за счет использования в одном канале сигналов различных несущих частот. При аналоговом способе передачи происходит управление параметрами сигнала несущей частоты для передачи по каналу связи цифровых данных. а- амплитудная модуляция; б-частотная; в-фазовая.

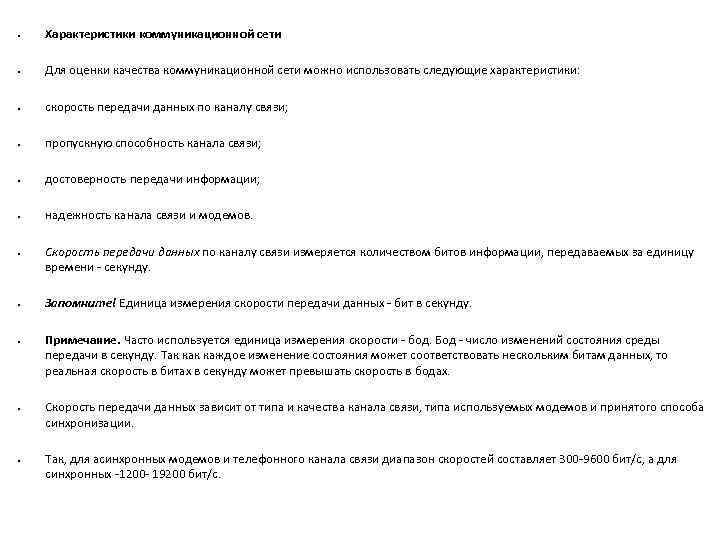

• Характеристики коммуникационной сети • Для оценки качества коммуникационной сети можно использовать следующие характеристики: • скорость передачи данных по каналу связи; • пропускную способность канала связи; • достоверность передачи информации; • надежность канала связи и модемов. • • • Скорость передачи данных по каналу связи измеряется количеством битов информации, передаваемых за единицу времени - секунду. Запомните! Единица измерения скорости передачи данных - бит в секунду. Примечание. Часто используется единица измерения скорости - бод. Бод - число изменений состояния среды передачи в секунду. Так каждое изменение состояния может соответствовать нескольким битам данных, то реальная скорость в битах в секунду может превышать скорость в бодах. Скорость передачи данных зависит от типа и качества канала связи, типа используемых модемов и принятого способа синхронизации. Так, для асинхронных модемов и телефонного канала связи диапазон скоростей составляет 300 -9600 бит/с, а для синхронных -1200 - 19200 бит/с.

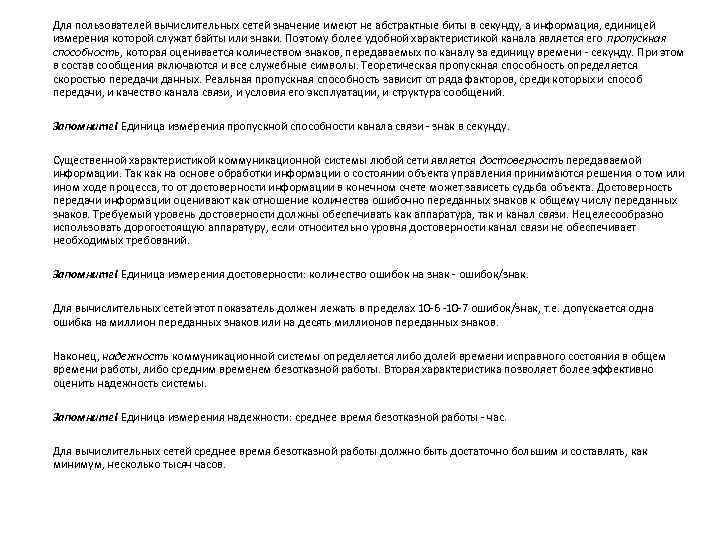

Для пользователей вычислительных сетей значение имеют не абстрактные биты в секунду, а информация, единицей измерения которой служат байты или знаки. Поэтому более удобной характеристикой канала является его пропускная способность, которая оценивается количеством знаков, передаваемых по каналу за единицу времени - секунду. При этом в состав сообщения включаются и все служебные символы. Теоретическая пропускная способность определяется скоростью передачи данных. Реальная пропускная способность зависит от ряда факторов, среди которых и способ передачи, и качество канала связи, и условия его эксплуатации, и структура сообщений. Запомните! Единица измерения пропускной способности канала связи - знак в секунду. Существенной характеристикой коммуникационной системы любой сети является достоверность передаваемой информации. Так как на основе обработки информации о состоянии объекта управления принимаются решения о том или ином ходе процесса, то от достоверности информации в конечном счете может зависеть судьба объекта. Достоверность передачи информации оценивают как отношение количества ошибочно переданных знаков к общему числу переданных знаков. Требуемый уровень достоверности должны обеспечивать как аппаратура, так и канал связи. Нецелесообразно использовать дорогостоящую аппаратуру, если относительно уровня достоверности канал связи не обеспечивает необходимых требований. Запомните! Единица измерения достоверности: количество ошибок на знак - ошибок/знак. Для вычислительных сетей этот показатель должен лежать в пределах 10 -6 -10 -7 ошибок/знак, т. е. допускается одна ошибка на миллион переданных знаков или на десять миллионов переданных знаков. Наконец, надежность коммуникационной системы определяется либо долей времени исправного состояния в общем времени работы, либо средним временем безотказной работы. Вторая характеристика позволяет более эффективно оценить надежность системы. Запомните! Единица измерения надежности: среднее время безотказной работы - час. Для вычислительных сетей среднее время безотказной работы должно быть достаточно большим и составлять, как минимум, несколько тысяч часов.

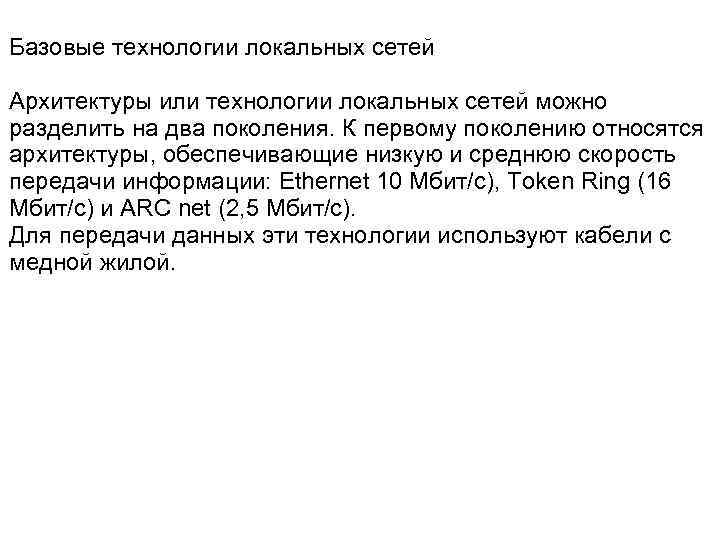

Базовые технологии локальных сетей Архитектуры или технологии локальных сетей можно разделить на два поколения. К первому поколению относятся архитектуры, обеспечивающие низкую и среднюю скорость передачи информации: Ethernet 10 Мбит/с), Token Ring (16 Мбит/с) и ARC net (2, 5 Мбит/с). Для передачи данных эти технологии используют кабели с медной жилой.

Ко второму поколению технологий относятся современные высокоскоростные архитектуры: FDDI (100 Мбит/с), АТМ (155 Мбит/с) и модернизированные версии архитектур первого поколения (Ethernet): Fast Ethernet (100 Мбит/с) и Gigabit Ethernet (1000 Мбит/с). Усовершенствованные варианты архитектур первого поколения рассчитаны как на применение кабелей с медными жилами, так и на волоконно-оптические линии передачи данных. Новые технологии (FDDI и ATM) ориентированы на применение волоконнооптических линий передачи данных и могут использоваться для одновременной передачи информации различных типов (видеоизображения, голоса и данных).

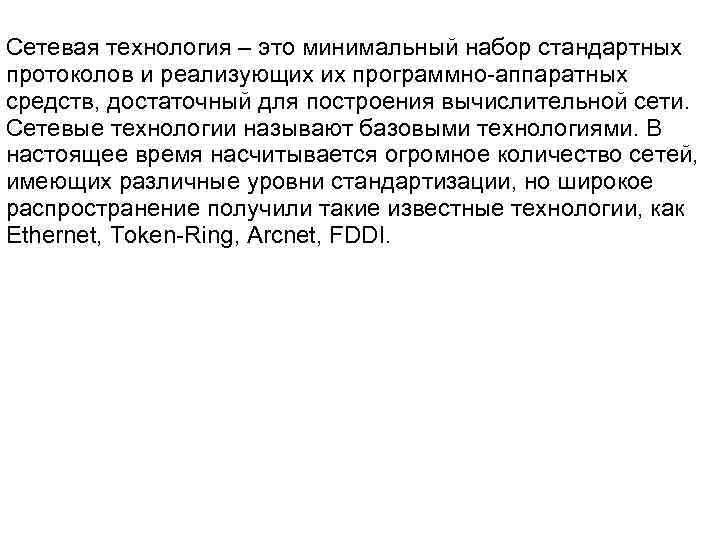

Сетевая технология – это минимальный набор стандартных протоколов и реализующих их программно-аппаратных средств, достаточный для построения вычислительной сети. Сетевые технологии называют базовыми технологиями. В настоящее время насчитывается огромное количество сетей, имеющих различные уровни стандартизации, но широкое распространение получили такие известные технологии, как Ethernet, Token-Ring, Arcnet, FDDI.

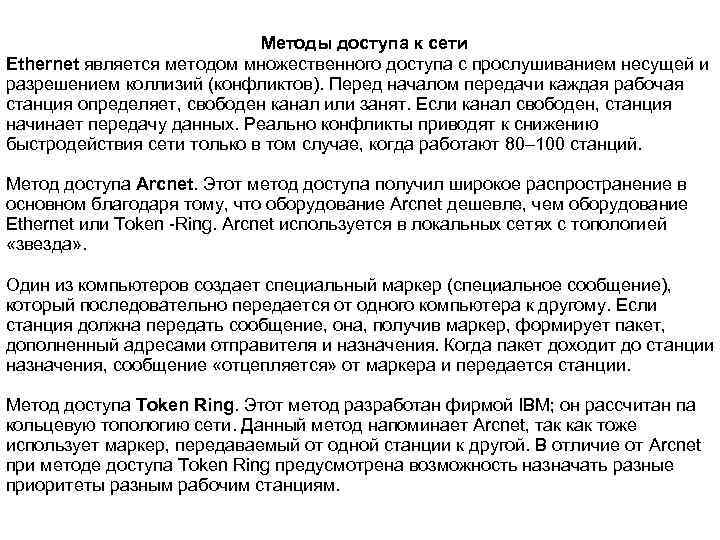

Методы доступа к сети Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов). Перед началом передачи каждая рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу данных. Реально конфликты приводят к снижению быстродействия сети только в том случае, когда работают 80– 100 станций. Метод доступа Arcnet. Этот метод доступа получил широкое распространение в основном благодаря тому, что оборудование Arcnet дешевле, чем оборудование Ethernet или Token -Ring. Arcnet используется в локальных сетях с топологией «звезда» . Один из компьютеров создает специальный маркер (специальное сообщение), который последовательно передается от одного компьютера к другому. Если станция должна передать сообщение, она, получив маркер, формирует пакет, дополненный адресами отправителя и назначения. Когда пакет доходит до станции назначения, сообщение «отцепляется» от маркера и передается станции. Метод доступа Token Ring. Этот метод разработан фирмой IBM; он рассчитан па кольцевую топологию сети. Данный метод напоминает Arcnet, так как тоже использует маркер, передаваемый от одной станции к другой. В отличие от Arcnet при методе доступа Token Ring предусмотрена возможность назначать разные приоритеты разным рабочим станциям.

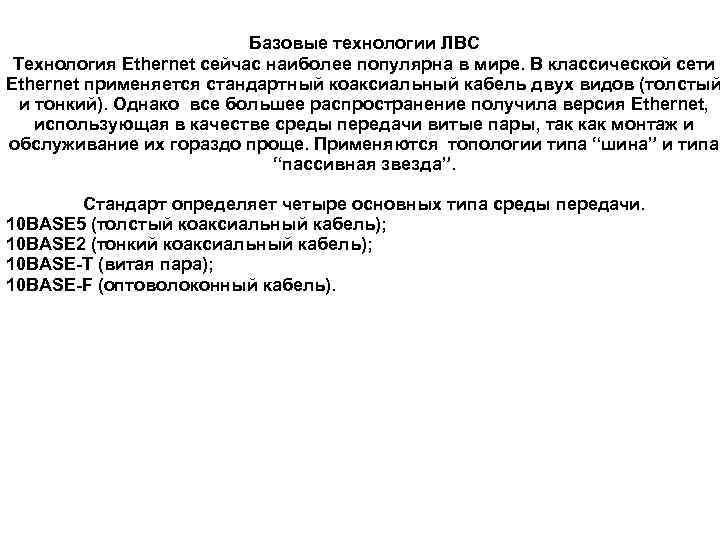

Базовые технологии ЛВС Технология Ethernet сейчас наиболее популярна в мире. В классической сети Ethernet применяется стандартный коаксиальный кабель двух видов (толстый и тонкий). Однако все большее распространение получила версия Ethernet, использующая в качестве среды передачи витые пары, так как монтаж и обслуживание их гораздо проще. Применяются топологии типа “шина” и типа “пассивная звезда”. Стандарт определяет четыре основных типа среды передачи. 10 BASE 5 (толстый коаксиальный кабель); 10 BASE 2 (тонкий коаксиальный кабель); 10 BASE-T (витая пара); 10 BASE-F (оптоволоконный кабель).

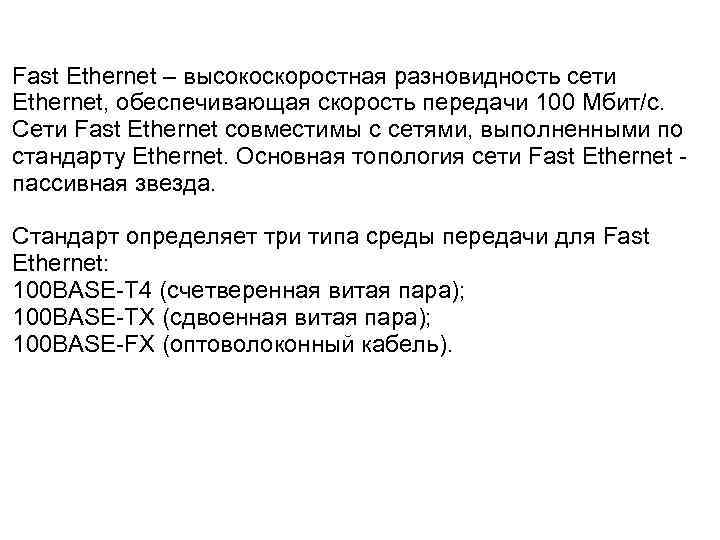

Fast Ethernet – высокоскоростная разновидность сети Ethernet, обеспечивающая скорость передачи 100 Мбит/с. Сети Fast Ethernet совместимы с сетями, выполненными по стандарту Ethernet. Основная топология сети Fast Ethernet пассивная звезда. Стандарт определяет три типа среды передачи для Fast Ethernet: 100 BASE-T 4 (счетверенная витая пара); 100 BASE-TX (сдвоенная витая пара); 100 BASE-FX (оптоволоконный кабель).

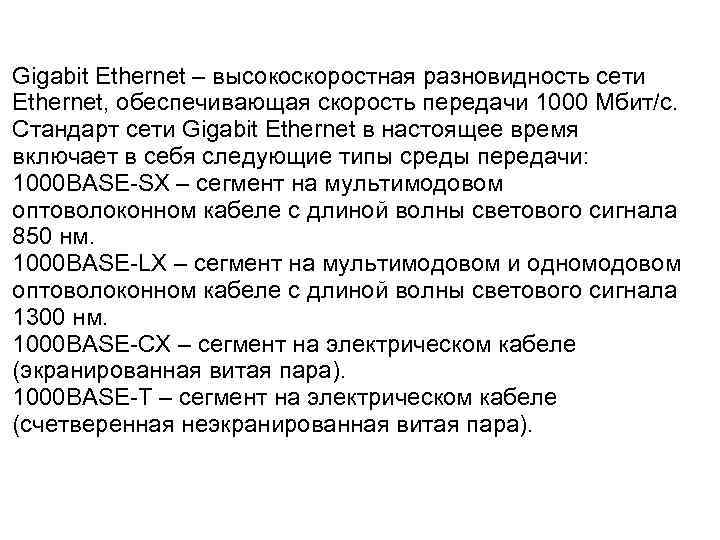

Gigabit Ethernet – высокоскоростная разновидность сети Ethernet, обеспечивающая скорость передачи 1000 Мбит/с. Стандарт сети Gigabit Ethernet в настоящее время включает в себя следующие типы среды передачи: 1000 BASE-SX – сегмент на мультимодовом оптоволоконном кабеле с длиной волны светового сигнала 850 нм. 1000 BASE-LX – сегмент на мультимодовом и одномодовом оптоволоконном кабеле с длиной волны светового сигнала 1300 нм. 1000 BASE-CX – сегмент на электрическом кабеле (экранированная витая пара). 1000 BASE-T – сегмент на электрическом кабеле (счетверенная неэкранированная витая пара).

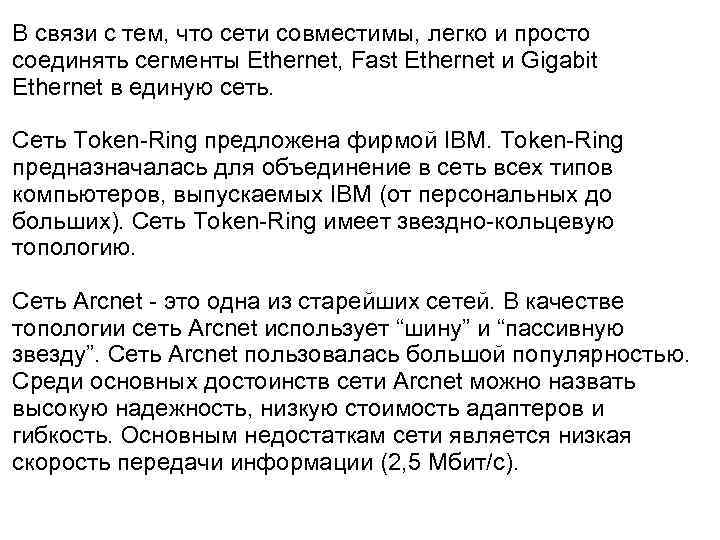

В связи с тем, что сети совместимы, легко и просто соединять сегменты Ethernet, Fast Ethernet и Gigabit Ethernet в единую сеть. Сеть Token-Ring предложена фирмой IBM. Token-Ring предназначалась для объединение в сеть всех типов компьютеров, выпускаемых IBM (от персональных до больших). Сеть Token-Ring имеет звездно-кольцевую топологию. Сеть Arcnet - это одна из старейших сетей. В качестве топологии сеть Arcnet использует “шину” и “пассивную звезду”. Сеть Arcnet пользовалась большой популярностью. Среди основных достоинств сети Arcnet можно назвать высокую надежность, низкую стоимость адаптеров и гибкость. Основным недостаткам сети является низкая скорость передачи информации (2, 5 Мбит/с).

FDDI (Fiber Distributed Data Interface) – стандартизованная спецификация для сетевой архитектуры высокоскоростной передачи данных по оптоволоконным линиям. Скорость передачи – 100 Мбит/с. Основные технические характеристики сети FDDI следующие: Максимальное количество абонентов сети – 1000. Максимальная протяженность кольца сети – 20 км Максимальное расстояние между абонентами сети – 2 км. Среда передачи – оптоволоконный кабель Meтод доступа – маркерный. Скорость передачи информации – 100 Мбит/с.

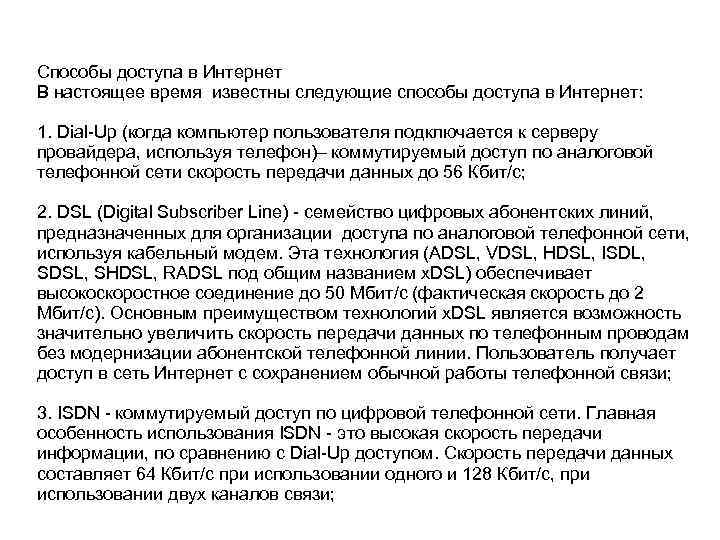

Способы доступа в Интернет В настоящее время известны следующие способы доступа в Интернет: 1. Dial-Up (когда компьютер пользователя подключается к серверу провайдера, используя телефон)– коммутируемый доступ по аналоговой телефонной сети скорость передачи данных до 56 Кбит/с; 2. DSL (Digital Subscriber Line) - семейство цифровых абонентских линий, предназначенных для организации доступа по аналоговой телефонной сети, используя кабельный модем. Эта технология (ADSL, VDSL, HDSL, ISDL, SDSL, SHDSL, RADSL под общим названием x. DSL) обеспечивает высокоскоростное соединение до 50 Мбит/с (фактическая скорость до 2 Мбит/с). Основным преимуществом технологий x. DSL является возможность значительно увеличить скорость передачи данных по телефонным проводам без модернизации абонентской телефонной линии. Пользователь получает доступ в сеть Интернет с сохранением обычной работы телефонной связи; 3. ISDN - коммутируемый доступ по цифровой телефонной сети. Главная особенность использования ISDN - это высокая скорость передачи информации, по сравнению с Dial-Up доступом. Скорость передачи данных составляет 64 Кбит/с при использовании одного и 128 Кбит/с, при использовании двух каналов связи;

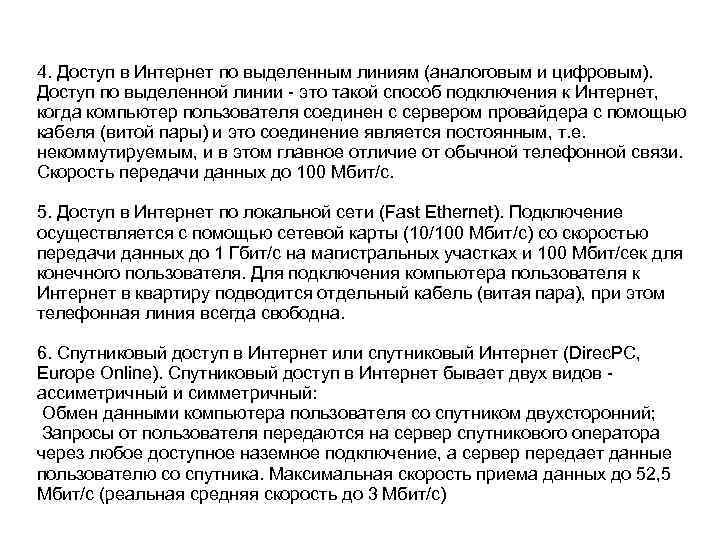

4. Доступ в Интернет по выделенным линиям (аналоговым и цифровым). Доступ по выделенной линии - это такой способ подключения к Интернет, когда компьютер пользователя соединен с сервером провайдера с помощью кабеля (витой пары) и это соединение является постоянным, т. е. некоммутируемым, и в этом главное отличие от обычной телефонной связи. Скорость передачи данных до 100 Мбит/c. 5. Доступ в Интернет по локальной сети (Fast Ethernet). Подключение осуществляется с помощью сетевой карты (10/100 Мбит/с) со скоростью передачи данных до 1 Гбит/с на магистральных участках и 100 Мбит/сек для конечного пользователя. Для подключения компьютера пользователя к Интернет в квартиру подводится отдельный кабель (витая пара), при этом телефонная линия всегда свободна. 6. Спутниковый доступ в Интернет или спутниковый Интернет (Direc. PC, Europe Online). Спутниковый доступ в Интернет бывает двух видов ассиметричный и симметричный: Обмен данными компьютера пользователя со спутником двухсторонний; Запросы от пользователя передаются на сервер спутникового оператора через любое доступное наземное подключение, а сервер передает данные пользователю со спутника. Максимальная скорость приема данных до 52, 5 Мбит/с (реальная средняя скорость до 3 Мбит/с)

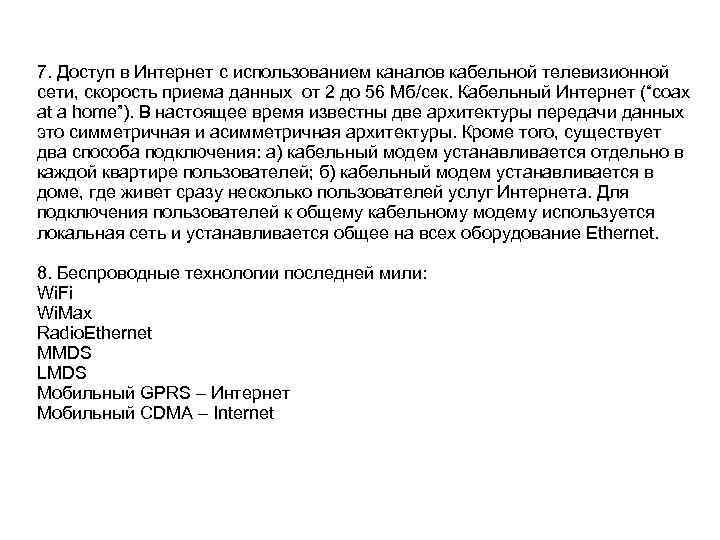

7. Доступ в Интернет с использованием каналов кабельной телевизионной сети, скорость приема данных от 2 до 56 Мб/сек. Кабельный Интернет (“coax at a home”). В настоящее время известны две архитектуры передачи данных это симметричная и асимметричная архитектуры. Кроме того, существует два способа подключения: а) кабельный модем устанавливается отдельно в каждой квартире пользователей; б) кабельный модем устанавливается в доме, где живет сразу несколько пользователей услуг Интернета. Для подключения пользователей к общему кабельному модему используется локальная сеть и устанавливается общее на всех оборудование Ethernet. 8. Беспроводные технологии последней мили: Wi. Fi Wi. Max Radio. Ethernet MMDS LMDS Мобильный GPRS – Интернет Мобильный CDMA – Internet

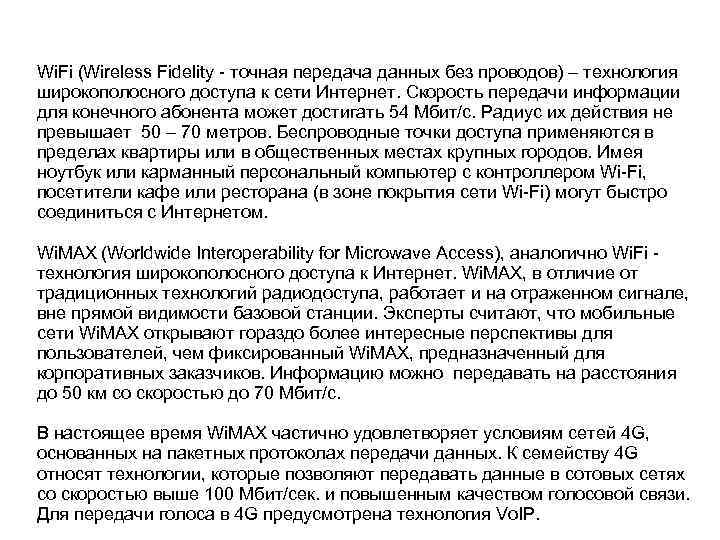

Wi. Fi (Wireless Fidelity - точная передача данных без проводов) – технология широкополосного доступа к сети Интернет. Скорость передачи информации для конечного абонента может достигать 54 Мбит/с. Радиус их действия не превышает 50 – 70 метров. Беспроводные точки доступа применяются в пределах квартиры или в общественных местах крупных городов. Имея ноутбук или карманный персональный компьютер с контроллером Wi-Fi, посетители кафе или ресторана (в зоне покрытия сети Wi-Fi) могут быстро соединиться с Интернетом. Wi. MAX (Worldwide Interoperability for Microwave Access), аналогично Wi. Fi технология широкополосного доступа к Интернет. Wi. MAX, в отличие от традиционных технологий радиодоступа, работает и на отраженном сигнале, вне прямой видимости базовой станции. Эксперты считают, что мобильные сети Wi. MAX открывают гораздо более интересные перспективы для пользователей, чем фиксированный Wi. MAX, предназначенный для корпоративных заказчиков. Информацию можно передавать на расстояния до 50 км со скоростью до 70 Мбит/с. В настоящее время Wi. MAX частично удовлетворяет условиям сетей 4 G, основанных на пакетных протоколах передачи данных. К семейству 4 G относят технологии, которые позволяют передавать данные в сотовых сетях со скоростью выше 100 Мбит/сек. и повышенным качеством голосовой связи. Для передачи голоса в 4 G предусмотрена технология Vo. IP.

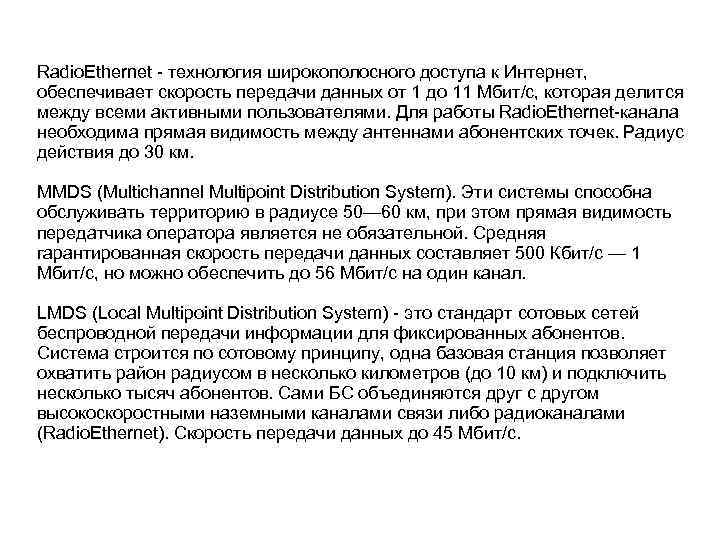

Radio. Ethernet - технология широкополосного доступа к Интернет, обеспечивает скорость передачи данных от 1 до 11 Мбит/с, которая делится между всеми активными пользователями. Для работы Radio. Ethernet-канала необходима прямая видимость между антеннами абонентских точек. Радиус действия до 30 км. MMDS (Multichannel Multipoint Distribution System). Эти системы способна обслуживать территорию в радиусе 50— 60 км, при этом прямая видимость передатчика оператора является не обязательной. Средняя гарантированная скорость передачи данных составляет 500 Кбит/с — 1 Мбит/с, но можно обеспечить до 56 Мбит/с на один канал. LMDS (Local Multipoint Distribution System) - это стандарт сотовых сетей беспроводной передачи информации для фиксированных абонентов. Система строится по сотовому принципу, одна базовая станция позволяет охватить район радиусом в несколько километров (до 10 км) и подключить несколько тысяч абонентов. Сами БС объединяются друг с другом высокоскоростными наземными каналами связи либо радиоканалами (Radio. Ethernet). Скорость передачи данных до 45 Мбит/c.

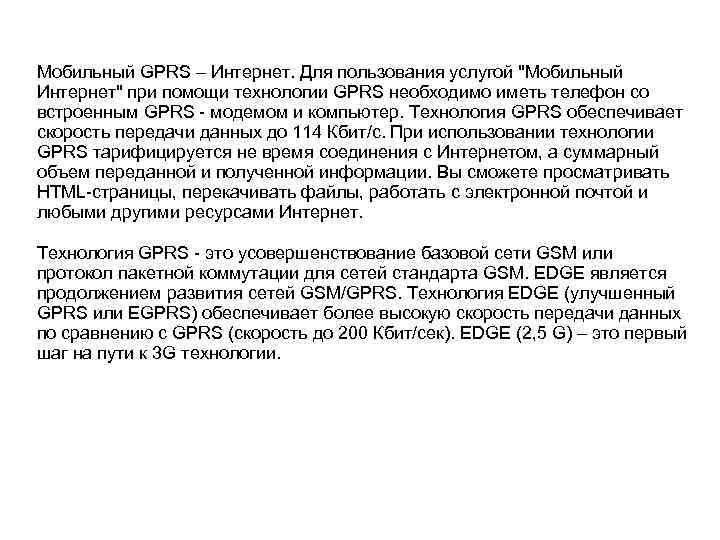

Мобильный GPRS – Интернет. Для пользования услугой "Мобильный Интернет" при помощи технологии GPRS необходимо иметь телефон со встроенным GPRS - модемом и компьютер. Технология GPRS обеспечивает скорость передачи данных до 114 Кбит/с. При использовании технологии GPRS тарифицируется не время соединения с Интернетом, а суммарный объем переданной и полученной информации. Вы сможете просматривать HTML-страницы, перекачивать файлы, работать с электронной почтой и любыми другими ресурсами Интернет. Технология GPRS - это усовершенствование базовой сети GSM или протокол пакетной коммутации для сетей стандарта GSM. EDGE является продолжением развития сетей GSM/GPRS. Технология EDGE (улучшенный GPRS или EGPRS) обеспечивает более высокую скорость передачи данных по сравнению с GPRS (скорость до 200 Кбит/сек). EDGE (2, 5 G) – это первый шаг на пути к 3 G технологии.

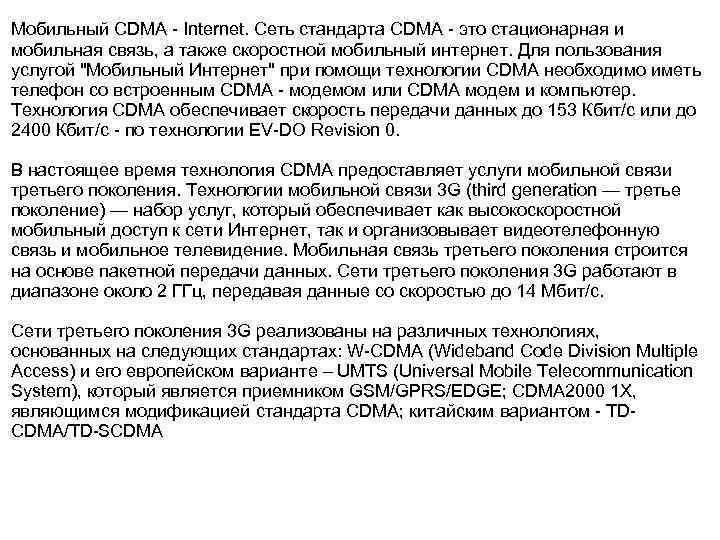

Мобильный CDMA - Internet. Сеть стандарта CDMA - это стационарная и мобильная связь, а также скоростной мобильный интернет. Для пользования услугой "Мобильный Интернет" при помощи технологии CDMA необходимо иметь телефон со встроенным CDMA - модемом или CDMA модем и компьютер. Технология CDMA обеспечивает скорость передачи данных до 153 Кбит/с или до 2400 Кбит/с - по технологии EV-DO Revision 0. В настоящее время технология CDMA предоставляет услуги мобильной связи третьего поколения. Технологии мобильной связи 3 G (third generation — третье поколение) — набор услуг, который обеспечивает как высокоскоростной мобильный доступ к сети Интернет, так и организовывает видеотелефонную связь и мобильное телевидение. Мобильная связь третьего поколения строится на основе пакетной передачи данных. Сети третьего поколения 3 G работают в диапазоне около 2 ГГц, передавая данные со скоростью до 14 Мбит/с. Сети третьего поколения 3 G реализованы на различных технологиях, основанных на следующих стандартах: W-CDMA (Wideband Code Division Multiple Access) и его европейском варианте – UMTS (Universal Mobile Telecommunication System), который является приемником GSM/GPRS/EDGE; CDMA 2000 1 X, являющимся модификацией стандарта CDMA; китайским вариантом - TDCDMA/TD-SCDMA

9. В настоящее время для "последних метров" доступа в Internet применяются технологии Home PNA (HPNA) и Home. Plug. Доступ в Интернет по выделенным линиям Home PNA или HPNA (телефонным линиям) и доступ через бытовую электрическую сеть напряжением 220 вольт (Home. Plug, Plug — это штепсель). Обычно доступ к Интернету по выделенным линиям Home PNA и Home. Plug комбинируется с такими методами доступа как DSL, Wi. Fi, и другими, т. е. для "последних метров" доступа применяются технологии Home PNA и Home. Plug, а в качестве "последней мили" доступа используются DSL, Wi. Fi и другие технологии. Скорость передачи данных HPNA 1. 0 составляет 1 Мбит/с, а расстояние между наиболее удаленными узлами не превышает 150 метров. Спецификация Home. PNA 2. 0 обеспечивает доступ со скоростью до 10 Мбит/с и расстояние до 350 м. Технология Home PNA применяется в основном для организации домашней сети с помощью сетевых адаптеров. Подключение к глобальной сети можно осуществить с помощью роутера через сети общего доступа. Кроме того, технология HPNA предназначена для организации коллективного доступа в Интернет (например, для подключения жилого дома или подъезда дома к Интернет по существующей телефонной проводке). Телефонную линию при этом можно использовать для ведения переговоров. Стандарт Home. Plug 1. 0 доступ к Интернет через бытовую электрическую сеть поддерживает скорость передачи до 14 Мбит/с. максимальная протяжённость между узлами до 300 м. Компания Renesas, выпустила модем в виде штепсельной вилки для передачи данных по электросетям. Технология PLС (Power Line Communication) позволяет передавать данные по высоковольтным линиям электропередач, без дополнительных линий связи. Компьютер подключается к электрической сети и выходит в Интернет через одну и ту же розетку. Для подключения к домашней сети не требуется никаких дополнительных кабелей. К домашней сети можно подключить различное оборудование: компьютеры, телефоны, охранную сигнализацию, холодильники и т. д

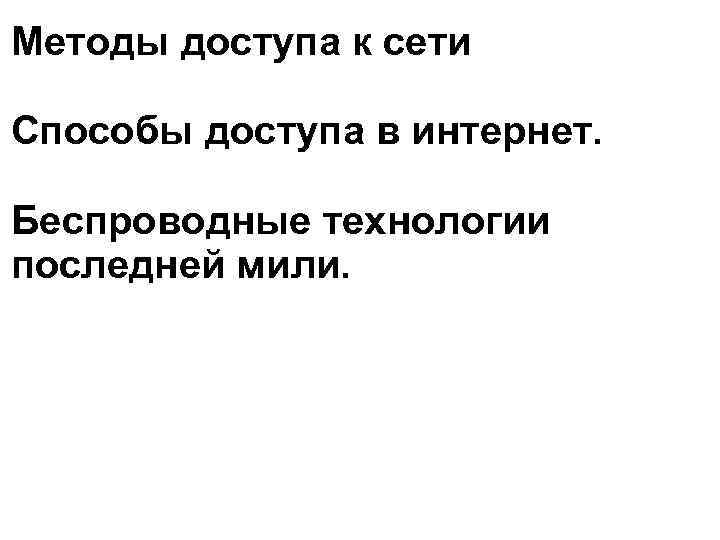

Методы доступа к сети Способы доступа в интернет. Беспроводные технологии последней мили.

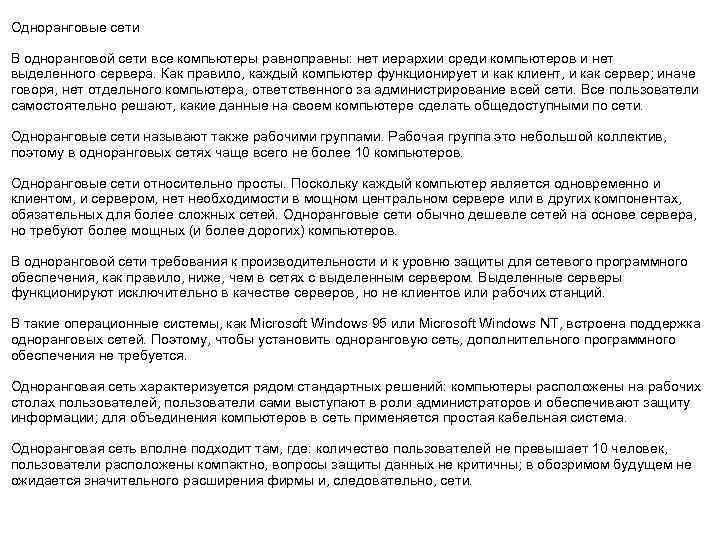

Одноранговые сети В одноранговой сети все компьютеры равноправны: нет иерархии среди компьютеров и нет выделенного сервера. Как правило, каждый компьютер функционирует и как клиент, и как сервер; иначе говоря, нет отдельного компьютера, ответственного за администрирование всей сети. Все пользователи самостоятельно решают, какие данные на своем компьютере сделать общедоступными по сети. Одноранговые сети называют также рабочими группами. Рабочая группа это небольшой коллектив, поэтому в одноранговых сетях чаще всего не более 10 компьютеров. Одноранговые сети относительно просты. Поскольку каждый компьютер является одновременно и клиентом, и сервером, нет необходимости в мощном центральном сервере или в других компонентах, обязательных для более сложных сетей. Одноранговые сети обычно дешевле сетей на основе сервера, но требуют более мощных (и более дорогих) компьютеров. В одноранговой сети требования к производительности и к уровню защиты для сетевого программного обеспечения, как правило, ниже, чем в сетях с выделенным сервером. Выделенные серверы функционируют исключительно в качестве серверов, но не клиентов или рабочих станций. В такие операционные системы, как Microsoft Windows 95 или Microsoft Windows NT, встроена поддержка одноранговых сетей. Поэтому, чтобы установить одноранговую сеть, дополнительного программного обеспечения не требуется. Одноранговая сеть характеризуется рядом стандартных решений: компьютеры расположены на рабочих столах пользователей, пользователи сами выступают в роли администраторов и обеспечивают защиту информации; для объединения компьютеров в сеть применяется простая кабельная система. Одноранговая сеть вполне подходит там, где: количество пользователей не превышает 10 человек, пользователи расположены компактно, вопросы защиты данных не критичны; в обозримом будущем не ожидается значительного расширения фирмы и, следовательно, сети.

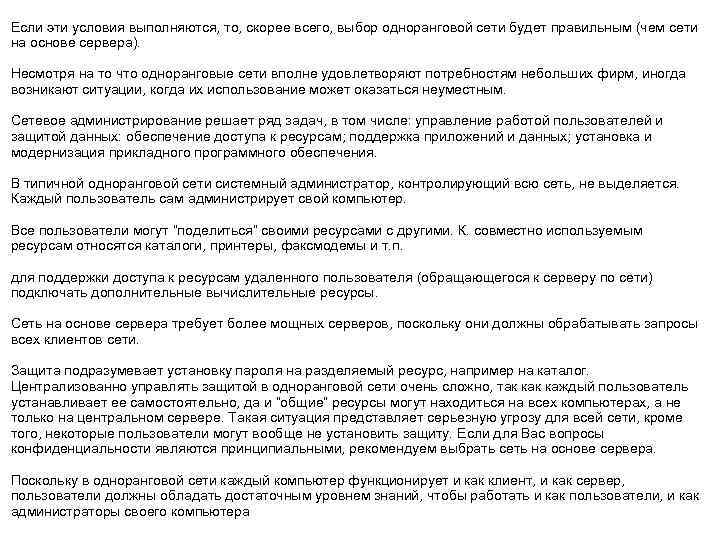

Если эти условия выполняются, то, скорее всего, выбор одноранговой сети будет правильным (чем сети на основе сервера). Несмотря на то что одноранговые сети вполне удовлетворяют потребностям небольших фирм, иногда возникают ситуации, когда их использование может оказаться неуместным. Сетевое администрирование решает ряд задач, в том числе: управление работой пользователей и защитой данных: обеспечение доступа к ресурсам; поддержка приложений и данных; установка и модернизация прикладного программного обеспечения. В типичной одноранговой сети системный администратор, контролирующий всю сеть, не выделяется. Каждый пользователь сам администрирует свой компьютер. Все пользователи могут “поделиться” своими ресурсами с другими. К. совместно используемым ресурсам относятся каталоги, принтеры, факсмодемы и т. п. для поддержки доступа к ресурсам удаленного пользователя (обращающегося к серверу по сети) подключать дополнительные вычислительные ресурсы. Сеть на основе сервера требует более мощных серверов, поскольку они должны обрабатывать запросы всех клиентов сети. Защита подразумевает установку пароля на разделяемый ресурс, например на каталог. Централизованно управлять защитой в одноранговой сети очень сложно, так каждый пользователь устанавливает ее самостоятельно, да и “общие” ресурсы могут находиться на всех компьютерах, а не только на центральном сервере. Такая ситуация представляет серьезную угрозу для всей сети, кроме того, некоторые пользователи могут вообще не установить защиту. Если для Вас вопросы конфиденциальности являются принципиальными, рекомендуем выбрать сеть на основе сервера. Поскольку в одноранговой сети каждый компьютер функционирует и как клиент, и как сервер, пользователи должны обладать достаточным уровнем знаний, чтобы работать и как пользователи, и как администраторы своего компьютера

Сети на основе сервера Если к сети подключено более 10 пользователей, то одноранговая сеть, где компьютеры выступают в роли и клиентов, и серверов, может оказаться недостаточно производительной. Поэтому большинство сетей использует выделенные серверы. Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции. Они специально оптимизированы для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов. Сети на основе сервера стали промышленным стандартом, и именно они будут приводиться обычно в качестве примера. С увеличением размеров сети и объема сетевого трафика необходимо увеличивать количество серверов. Распределение задач среди нескольких серверов гарантирует, что каждая задача будет выполняться самым эффективным способом из всех возможных. Специализированные серверы Круг задач, которые должны выполнять серверы, многообразен и сложен. Чтобы приспособиться к возрастающим потребностям пользователей, серверы в больших сетях стали специализированными.

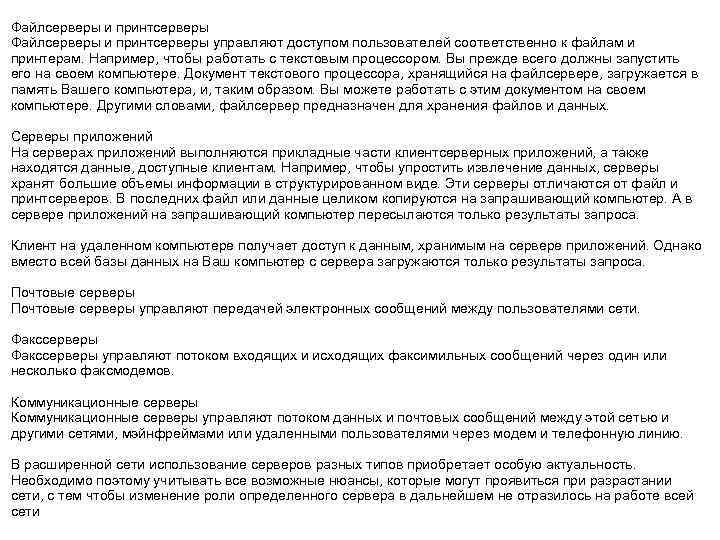

Файлсерверы и принтсерверы управляют доступом пользователей соответственно к файлам и принтерам. Например, чтобы работать с текстовым процессором. Вы прежде всего должны запустить его на своем компьютере. Документ текстового процессора, хранящийся на файлсервере, загружается в память Вашего компьютера, и, таким образом. Вы можете работать с этим документом на своем компьютере. Другими словами, файлсервер предназначен для хранения файлов и данных. Серверы приложений На серверах приложений выполняются прикладные части клиентсерверных приложений, а также находятся данные, доступные клиентам. Например, чтобы упростить извлечение данных, серверы хранят большие объемы информации в структурированном виде. Эти серверы отличаются от файл и принтсерверов. В последних файл или данные целиком копируются на запрашивающий компьютер. А в сервере приложений на запрашивающий компьютер пересылаются только результаты запроса. Клиент на удаленном компьютере получает доступ к данным, хранимым на сервере приложений. Однако вместо всей базы данных на Ваш компьютер с сервера загружаются только результаты запроса. Почтовые серверы управляют передачей электронных сообщений между пользователями сети. Факссерверы управляют потоком входящих и исходящих факсимильных сообщений через один или несколько факсмодемов. Коммуникационные серверы управляют потоком данных и почтовых сообщений между этой сетью и другими сетями, мэйнфреймами или удаленными пользователями через модем и телефонную линию. В расширенной сети использование серверов разных типов приобретает особую актуальность. Необходимо поэтому учитывать все возможные нюансы, которые могут проявиться при разрастании сети, с тем чтобы изменение роли определенного сервера в дальнейшем не отразилось на работе всей сети

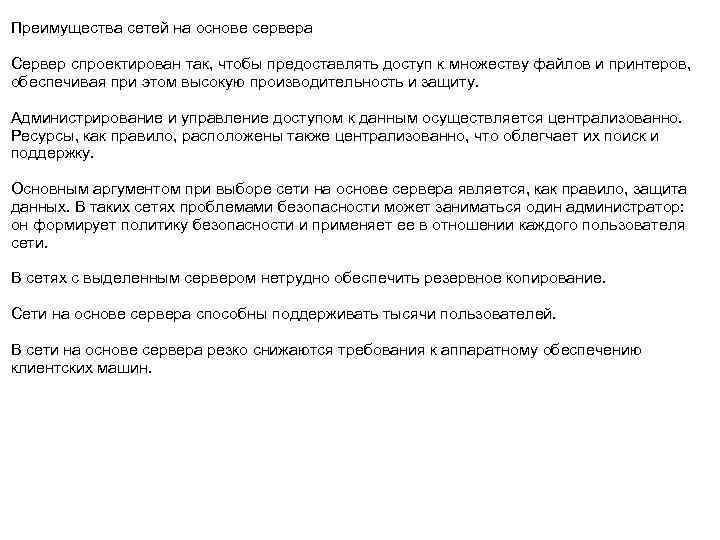

Преимущества сетей на основе сервера Сервер спроектирован так, чтобы предоставлять доступ к множеству файлов и принтеров, обеспечивая при этом высокую производительность и защиту. Администрирование и управление доступом к данным осуществляется централизованно. Ресурсы, как правило, расположены также централизованно, что облегчает их поиск и поддержку. Основным аргументом при выборе сети на основе сервера является, как правило, защита данных. В таких сетях проблемами безопасности может заниматься один администратор: он формирует политику безопасности и применяет ее в отношении каждого пользователя сети. В сетях с выделенным сервером нетрудно обеспечить резервное копирование. Сети на основе сервера способны поддерживать тысячи пользователей. В сети на основе сервера резко снижаются требования к аппаратному обеспечению клиентских машин.

Метод доступа к сети Метод доступа определяет алгоритм, согласно которому узлы сети получают доступ к среде передачи данных, и осуществляют мультиплексирование/ демультиплексирование данных. В 1970 -х годах Норман Абрахамсон вместе с сотрудниками Гавайского университета предложил оригинальный способ решения проблемы доступа к сети, который был назван позднее ALOHA (Aloha на местном гавайском наречии означает приветствие). Этот алгоритм использовался для доступа к радио-каналу большого числа независимых пользователей. ALOHA разрешает всем пользователям передачу тогда, когда им это оказалось нужно. При этом неизбежны столкновения и искажения передаваемых данных. Алгоритм, благодаря обратной связи, позволяет отправителям узнать, были ли данные в процессе передачи искажены. Если зарегистрировано такое столкновение, все вовлеченные участники выжидают некоторое время и предпринимают повторную попытку. Время выдержки выбирается случайным образом, что делает повторные столкновения менее вероятными. Принципиальное отличие алгоритма ALOHA от CSMA/CD (используемого в Ethernet) с точки зрения столкновений заключается в том, что в первом случае столкновения детектируются на входе получателя, а во втором - на выходе отправителя.

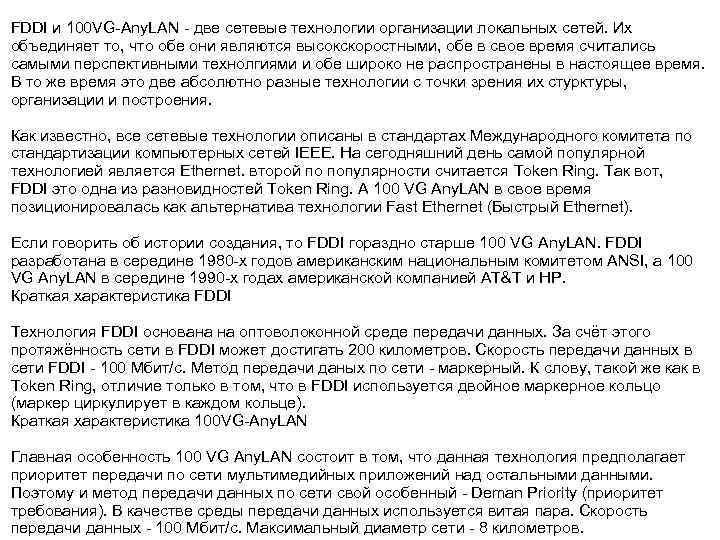

FDDI и 100 VG-Any. LAN - две сетевые технологии организации локальных сетей. Их объединяет то, что обе они являются высокскоростными, обе в свое время считались самыми перспективными технолгиями и обе широко не распространены в настоящее время. В то же время это две абсолютно разные технологии с точки зрения их стурктуры, организации и построения. Как известно, все сетевые технологии описаны в стандартах Международного комитета по стандартизации компьютерных сетей IEEE. На сегодняшний день самой популярной технологией является Ethernet. второй по популярности считается Token Ring. Так вот, FDDI это одна из разновидностей Token Ring. А 100 VG Any. LAN в свое время позиционировалась как альтернатива технологии Fast Ethernet (Быстрый Ethernet). Если говорить об истории создания, то FDDI гораздно старше 100 VG Any. LAN. FDDI разработана в середине 1980 -х годов американским национальным комитетом ANSI, а 100 VG Any. LAN в середине 1990 -х годах американской компанией AT&T и HP. Краткая характеристика FDDI Технология FDDI основана на оптоволоконной среде передачи данных. За счёт этого протяжённость сети в FDDI может достигать 200 километров. Скорость передачи данных в сети FDDI - 100 Мбит/с. Метод передачи даных по сети - маркерный. К слову, такой же как в Token Ring, отличие только в том, что в FDDI используется двойное маркерное кольцо (маркер циркулирует в каждом кольце). Краткая характеристика 100 VG-Any. LAN Главная особенность 100 VG Any. LAN состоит в том, что данная технология предполагает приоритет передачи по сети мультимедийных приложений над остальными данными. Поэтому и метод передачи данных по сети свой особенный - Deman Priority (приоритет требования). В качестве среды передачи данных используется витая пара. Скорость передачи данных - 100 Мбит/с. Максимальный диаметр сети - 8 километров.

Сеть 100 VG-Any. LAN - это одна из последних разработок высокоскоростных локальных сетей, недавно появившаяся на рынке. В качестве альтернативы технологии Fast Ethernet, фирмы AT&T и HP выдвинули проект новой технологии со скоростью передачи данных 100 Мбит/с – 100 Base-VG. В этом проекте было предложено усовершенствовать метод доступа с учётом потребности мультимедийных приложений и при этом сохранить совместимость формата пакета с форматом пакета сетей 802. 3. В сентябре 1993 г. по инициативе фирм IBM и HP был образован комитет IEEE 802. 12, который занялся стандартизацией новой технологии. Проект был расширен за счёт поддержки в одной сети кадров не только формата Ethernet, но и формата Token Ring. В результате новая технология получила название 100 VG-Any. LAN, т. е. технология для любых сетей (Any. LAN – любые сети), имея в виду, что в локальных сетях технологии Ethernet и Token Ring используются в подавляющем количестве узлов. В 1995 г. Технология 100 VG-Any. LAN получила статус стандарта IEEE 802. 12. Главными достоинствами ее являются большая скорость обмена, сравнительно невысокая стоимость аппаратуры (примерно вдвое дороже по сравнению с наиболее популярной сетью Ethernet 10 BASE-T), централизованный метод управления обменом без конфликтов и совместимость на уровне пакетов с популярными сетями Ethernet и Token-Ring. В названии сети цифра 100 соответствует скорости 100 Мбит/с, буквы VG обозначают дешевую витую пару категории 3 (Voice Grade), a Any. LAN, как было сказано выше - любая сеть. Основные технические характеристики сети 100 VG-Any. LAN следующие:

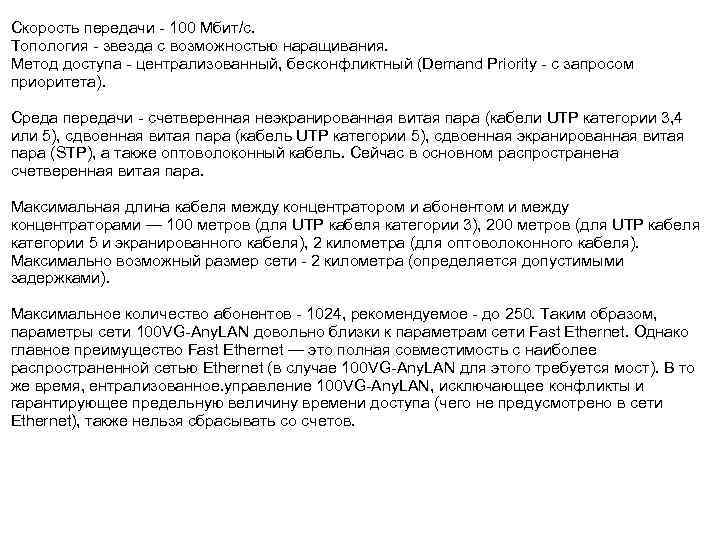

Скорость передачи - 100 Мбит/с. Топология - звезда с возможностью наращивания. Метод доступа - централизованный, бесконфликтный (Demand Priority - с запросом приоритета). Среда передачи - счетверенная неэкранированная витая пара (кабели UTP категории 3, 4 или 5), сдвоенная витая пара (кабель UTP категории 5), сдвоенная экранированная витая пара (STP), а также оптоволоконный кабель. Сейчас в основном распространена счетверенная витая пара. Максимальная длина кабеля между концентратором и абонентом и между концентраторами — 100 метров (для UTP кабеля категории 3), 200 метров (для UTP кабеля категории 5 и экранированного кабеля), 2 километра (для оптоволоконного кабеля). Максимально возможный размер сети - 2 километра (определяется допустимыми задержками). Максимальное количество абонентов - 1024, рекомендуемое - до 250. Таким образом, параметры сети 100 VG-Any. LAN довольно близки к параметрам сети Fast Ethernet. Однако главное преимущество Fast Ethernet — это полная совместимость с наиболее распространенной сетью Ethernet (в случае 100 VG-Any. LAN для этого требуется мост). В то же время, ентрализованное. управление 100 VG-Any. LAN, исключающее конфликты и гарантирующее предельную величину времени доступа (чего не предусмотрено в сети Ethernet), также нельзя сбрасывать со счетов.

технологии 100 VG-Any. LAN определены новый метод доступа Demand Priority и новая схема квартетного кодирования Quartet Coding, использующая избыточный код 5 В/6 В. Метод доступа Demand Priority основан на передаче концентратору функций арбитра, решающего проблему доступа к разделяемой среде. Метод Demand Priority повышает коэффициент использования пропускной способности сети за счет введения простого, детерминированного метода разделения общей среды, использующего два уровня приоритетов: низкий - для обычных приложений и высокий - для мультимедийных. Технология 100 VG-Any. LAN имеет меньшую популярность среди производителей коммуникационного оборудования, чем конкурирующее предложение - технология Fast Ethernet. Компании, которые не поддерживают технологию 100 VG-Any. LAN, объясняют это тем, что для большинства сегодняшних приложений и сетей достаточно возможностей технологии Fast Ethernet, которая не так заметно отличается от привычной большинству пользователей технологии Ethernet. В более далекой перспективе эти производители предлагают использовать для мультимедийных приложений технологию АТМ, а не 100 VGAny. LAN. И хотя в число сторонников технологии 100 VG-Any. LAN одно время входило около 30 компаний, среди которых Hewlett-Packard и IBM, Cisco Systems и Cabletron, общим мнением сетевых специалистов является констатация отсутствия дальнейщих перспектив у технологии 100 VG-Any. LAN.

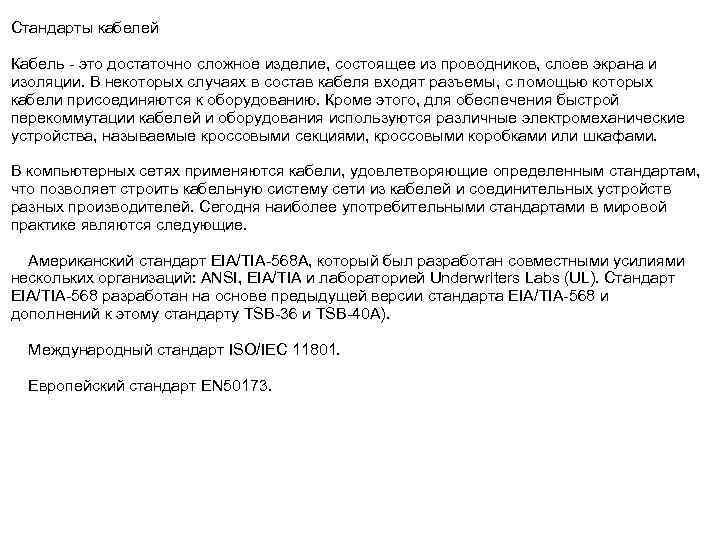

Стандарты кабелей Кабель - это достаточно сложное изделие, состоящее из проводников, слоев экрана и изоляции. В некоторых случаях в состав кабеля входят разъемы, с помощью которых кабели присоединяются к оборудованию. Кроме этого, для обеспечения быстрой перекоммутации кабелей и оборудования используются различные электромеханические устройства, называемые кроссовыми секциями, кроссовыми коробками или шкафами. В компьютерных сетях применяются кабели, удовлетворяющие определенным стандартам, что позволяет строить кабельную систему сети из кабелей и соединительных устройств разных производителей. Сегодня наиболее употребительными стандартами в мировой практике являются следующие. Американский стандарт EIA/TIA-568 A, который был разработан совместными усилиями нескольких организаций: ANSI, EIA/TIA и лабораторией Underwriters Labs (UL). Стандарт EIA/TIA-568 разработан на основе предыдущей версии стандарта EIA/TIA-568 и дополнений к этому стандарту TSB-36 и TSB-40 A). Международный стандарт ISO/IEC 11801. Европейский стандарт EN 50173.

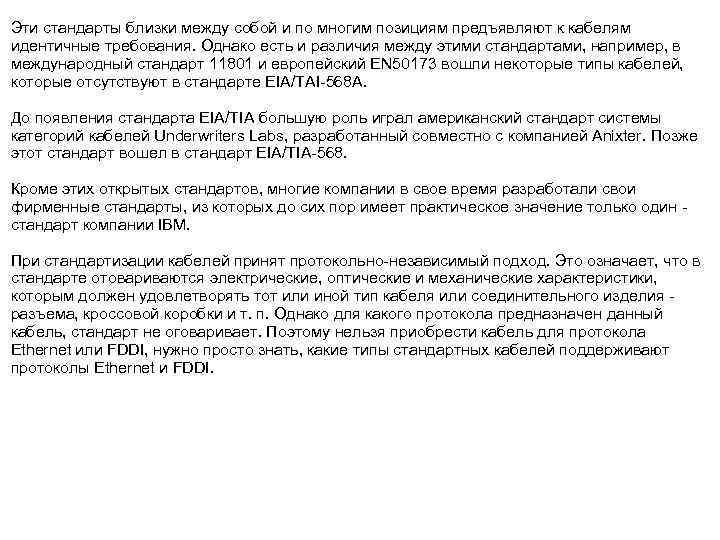

Эти стандарты близки между собой и по многим позициям предъявляют к кабелям идентичные требования. Однако есть и различия между этими стандартами, например, в международный стандарт 11801 и европейский EN 50173 вошли некоторые типы кабелей, которые отсутствуют в стандарте EIA/TAI-568 A. До появления стандарта EIA/TIA большую роль играл американский стандарт системы категорий кабелей Underwriters Labs, разработанный совместно с компанией Anixter. Позже этот стандарт вошел в стандарт EIA/TIA-568. Кроме этих открытых стандартов, многие компании в свое время разработали свои фирменные стандарты, из которых до сих пор имеет практическое значение только один стандарт компании IBM. При стандартизации кабелей принят протокольно-независимый подход. Это означает, что в стандарте отовариваются электрические, оптические и механические характеристики, которым должен удовлетворять тот или иной тип кабеля или соединительного изделия разъема, кроссовой коробки и т. п. Однако для какого протокола предназначен данный кабель, стандарт не оговаривает. Поэтому нельзя приобрести кабель для протокола Ethernet или FDDI, нужно просто знать, какие типы стандартных кабелей поддерживают протоколы Ethernet и FDDI.

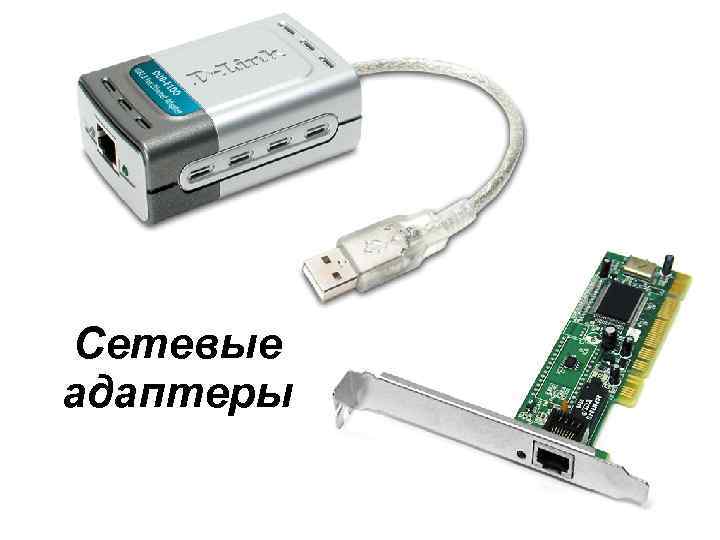

Сетевые адаптеры

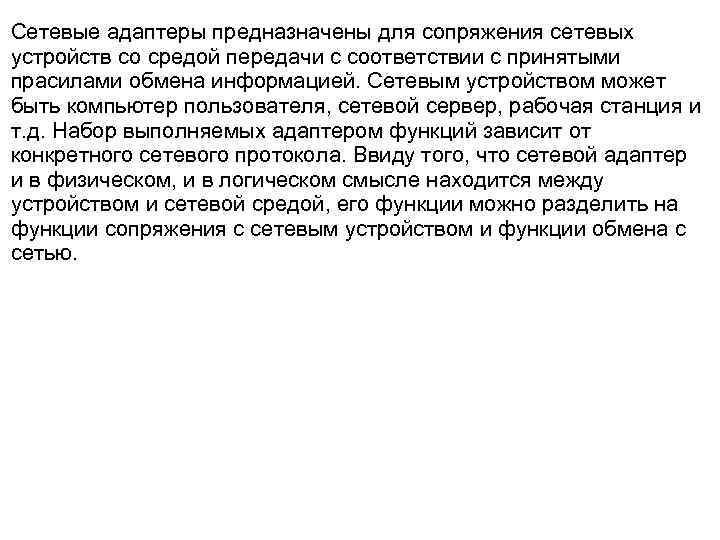

Сетевые адаптеры предназначены для сопряжения сетевых устройств со средой передачи с соответствии с принятыми прасилами обмена информацией. Сетевым устройством может быть компьютер пользователя, сетевой сервер, рабочая станция и т. д. Набор выполняемых адаптером функций зависит от конкретного сетевого протокола. Ввиду того, что сетевой адаптер и в физическом, и в логическом смысле находится между устройством и сетевой средой, его функции можно разделить на функции сопряжения с сетевым устройством и функции обмена с сетью.

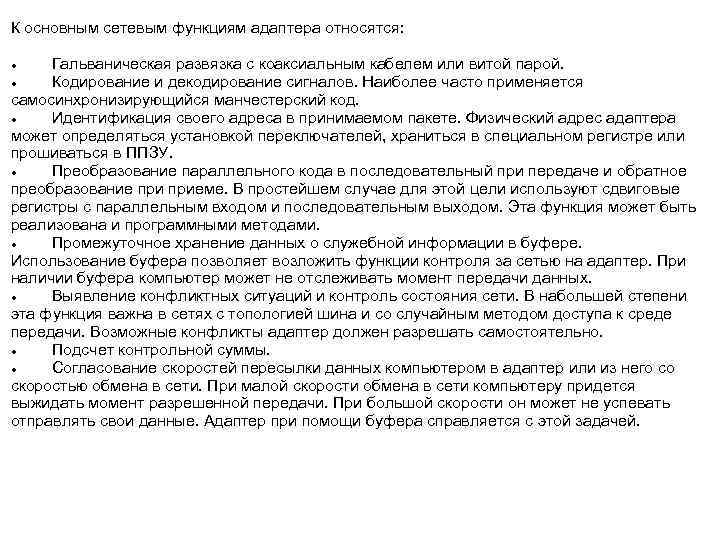

К основным сетевым функциям адаптера относятся: Гальваническая развязка с коаксиальным кабелем или витой парой. Кодирование и декодирование сигналов. Наиболее часто применяется самосинхронизирующийся манчестерский код. Идентификация своего адреса в принимаемом пакете. Физический адрес адаптера может определяться установкой переключателей, храниться в специальном регистре или прошиваться в ППЗУ. Преобразование параллельного кода в последовательный при передаче и обратное преобразование приеме. В простейшем случае для этой цели используют сдвиговые регистры с параллельным входом и последовательным выходом. Эта функция может быть реализована и программными методами. Промежуточное хранение данных о служебной информации в буфере. Использование буфера позволяет возложить функции контроля за сетью на адаптер. При наличии буфера компьютер может не отслеживать момент передачи данных. Выявление конфликтных ситуаций и контроль состояния сети. В набольшей степени эта функция важна в сетях с топологией шина и со случайным методом доступа к среде передачи. Возможные конфликты адаптер должен разрешать самостоятельно. Подсчет контрольной суммы. Согласование скоростей пересылки данных компьютером в адаптер или из него со скоростью обмена в сети. При малой скорости обмена в сети компьютеру придется выжидать момент разрешенной передачи. При большой скорости он может не успевать отправлять свои данные. Адаптер при помощи буфера справляется с этой задачей.

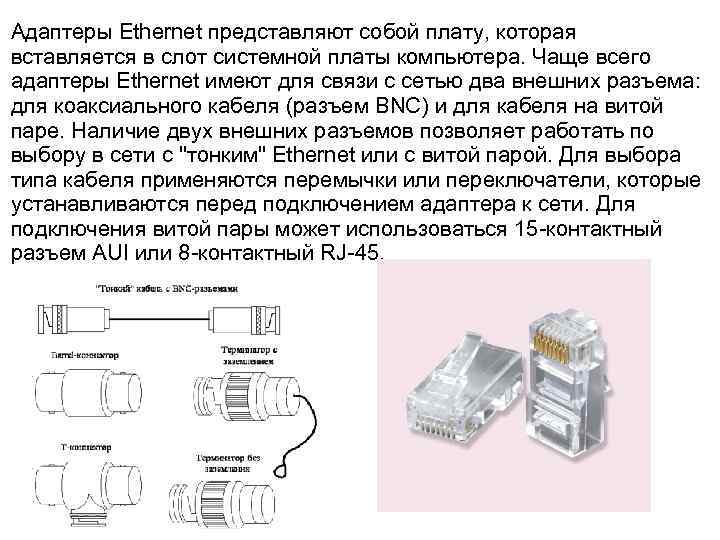

Адаптеры Ethernet представляют собой плату, которая вставляется в слот системной платы компьютера. Чаще всего адаптеры Ethernet имеют для связи с сетью два внешних разъема: для коаксиального кабеля (разъем BNC) и для кабеля на витой паре. Наличие двух внешних разъемов позволяет работать по выбору в сети с "тонким" Ethernet или с витой парой. Для выбора типа кабеля применяются перемычки или переключатели, которые устанавливаются перед подключением адаптера к сети. Для подключения витой пары может использоваться 15 -контактный разъем AUI или 8 -контактный RJ-45.

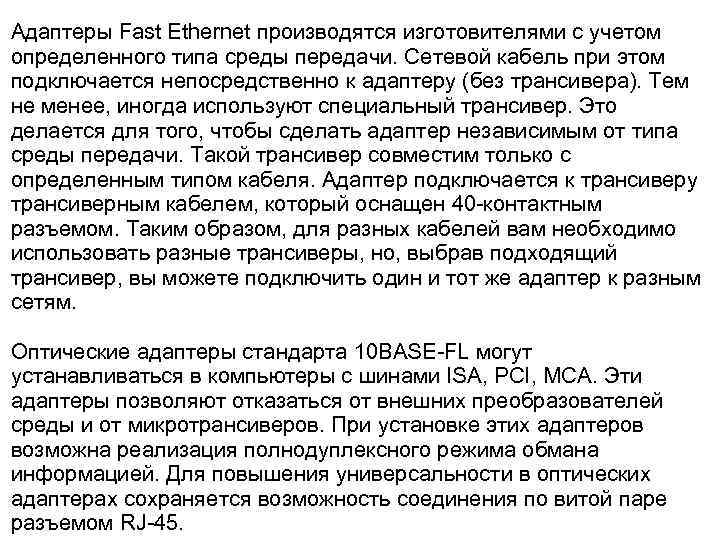

Адаптеры Fast Ethernet производятся изготовителями с учетом определенного типа среды передачи. Сетевой кабель при этом подключается непосредственно к адаптеру (без трансивера). Тем не менее, иногда используют специальный трансивер. Это делается для того, чтобы сделать адаптер независимым от типа среды передачи. Такой трансивер совместим только с определенным типом кабеля. Адаптер подключается к трансиверу трансиверным кабелем, который оснащен 40 -контактным разъемом. Таким образом, для разных кабелей вам необходимо использовать разные трансиверы, но, выбрав подходящий трансивер, вы можете подключить один и тот же адаптер к разным сетям. Оптические адаптеры стандарта 10 BASE-FL могут устанавливаться в компьютеры с шинами ISA, PCI, MCA. Эти адаптеры позволяют отказаться от внешних преобразователей среды и от микротрансиверов. При установке этих адаптеров возможна реализация полнодуплексного режима обмана информацией. Для повышения универсальности в оптических адаптерах сохраняется возможность соединения по витой паре разъемом RJ-45.

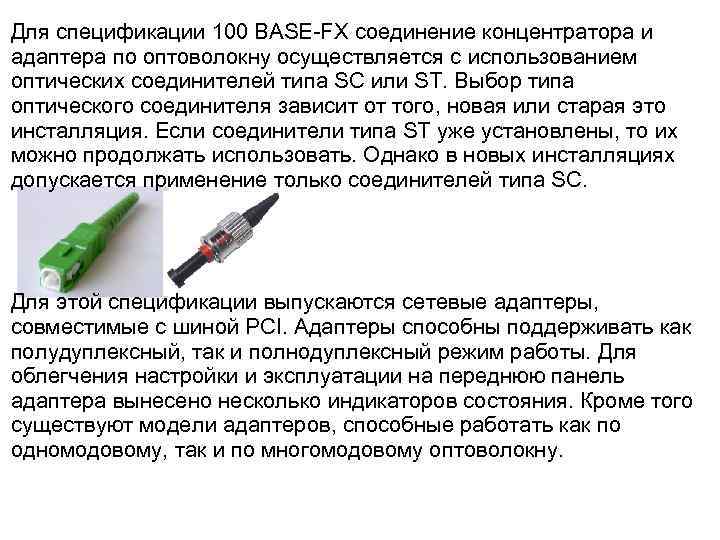

Для спецификации 100 BASE-FX соединение концентратора и адаптера по оптоволокну осуществляется с использованием оптических соединителей типа SC или ST. Выбор типа оптического соединителя зависит от того, новая или старая это инсталляция. Если соединители типа ST уже установлены, то их можно продолжать использовать. Однако в новых инсталляциях допускается применение только соединителей типа SC. Для этой спецификации выпускаются сетевые адаптеры, совместимые с шиной PCI. Адаптеры способны поддерживать как полудуплексный, так и полнодуплексный режим работы. Для облегчения настройки и эксплуатации на переднюю панель адаптера вынесено несколько индикаторов состояния. Кроме того существуют модели адаптеров, способные работать как по одномодовому, так и по многомодовому оптоволокну.

Сетевые адаптеры для технологии Gigabit Ethernet предназначены для установки в сервера и мощные рабочие станции. Для повышения эффективности работы они способны поддерживать полнодуплексный режим обмена информацией. Адаптеры FDDI могут использоваться на разнообразных рабочих и в устройствах межсетевого взаимодействия – мостах и маршрутизаторах. Существуют адаптеры FDDI, предназначенные для работы со всеми распростаненными шинами. В сети FDDI такие устройства, как рабочие станции или мосты, подсоединяются к кольцу через адаптеры одного из двух типов: с двойным (DAS) или одиночным (SAS) подключением. Адаптеры DAS осуществляют физическое соединение устройств как с первичным, так и со вторичным кольцом, что повышает отказоустойчивость сети. Такой адаптер имеет два разъема (розетки) оптического интерфейса. Адаптеры SAS подключают рабочие станции к концентратору FDDI через одиночную оптоволоконную линию в звездообразной топологии. Эти адаптеры представляют собой плату, на которой наряду с электронными компонентами установлен оптический трансивер с разъемом (розеткой) оптического интерфейса.
