КОМПЬЮТЕРНЫЕ СЕТИ ЭТО УДОБНО Преимущества

КОМПЬЮТЕРНЫЕ СЕТИ – ЭТО УДОБНО Преимущества: • • совместное использование данных и устройств оперативный доступ к обширной информации использование внешних данных интеграция информационных систем работа над совместными проектами электронная почта телеконференции и многое другое

КОМПЬЮТЕРНЫЕ СЕТИ – ЭТО ПРОБЛЕМЫ • сложности программирования для распределенных систем • сложности обеспечения совместимости программ • сложности обеспечения надежности передачи данных • сложности обеспечения безопасности (вирусы, мошенничество, шпионаж и др. ) • большие финансовые затраты • организационные проблемы

ВВЕДЕНИЕ В КОМПЬЮТЕРНЫЕ СЕТИ • Телекоммуникационная компьютерная сеть - это совокупность вершин (узлов) и каналов связи, то есть программных и аппаратных средств, решающих задачу передачи данных от одного узла (компьютера) до другого.

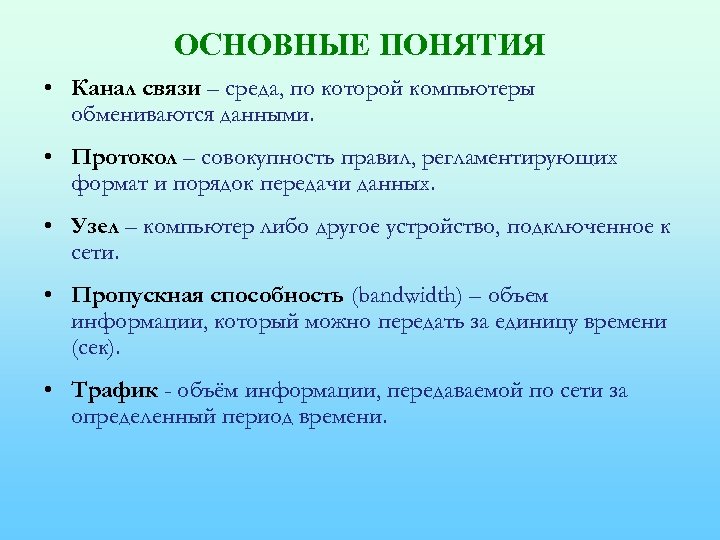

ОСНОВНЫЕ ПОНЯТИЯ • Канал связи – среда, по которой компьютеры обмениваются данными. • Протокол – совокупность правил, регламентирующих формат и порядок передачи данных. • Узел – компьютер либо другое устройство, подключенное к сети. • Пропускная способность (bandwidth) – объем информации, который можно передать за единицу времени (сек). • Трафик - объём информации, передаваемой по сети за определенный период времени.

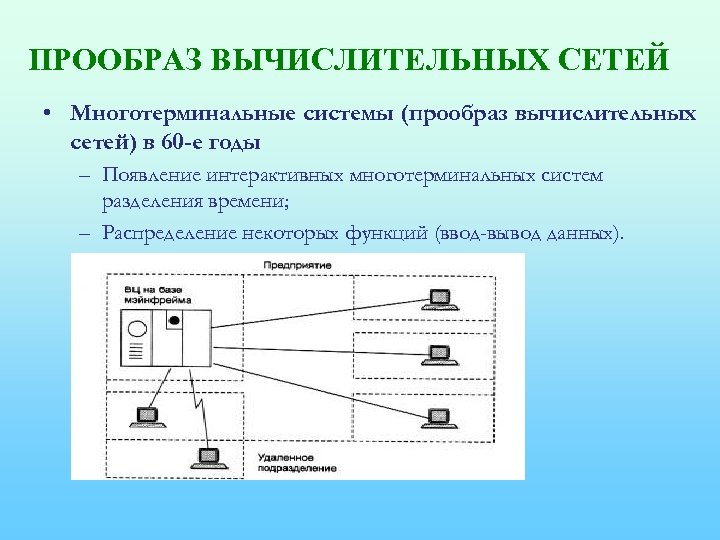

ПРООБРАЗ ВЫЧИСЛИТЕЛЬНЫХ СЕТЕЙ • Многотерминальные системы (прообраз вычислительных сетей) в 60 -е годы – Появление интерактивных многотерминальных систем разделения времени; – Распределение некоторых функций (ввод-вывод данных).

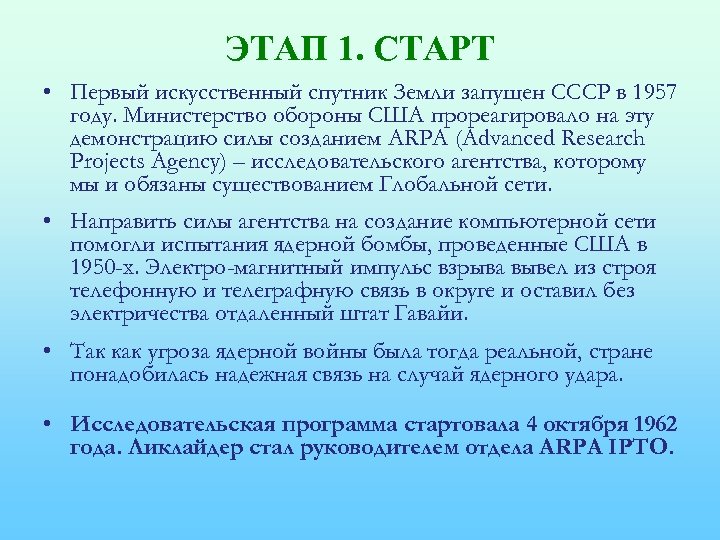

ЭТАП 1. СТАРТ • Первый искусственный спутник Земли запущен СССР в 1957 году. Министерство обороны США прореагировало на эту демонстрацию силы созданием ARPA (Advanced Research Projects Agency) – исследовательского агентства, которому мы и обязаны существованием Глобальной сети. • Направить силы агентства на создание компьютерной сети помогли испытания ядерной бомбы, проведенные США в 1950 -х. Электро-магнитный импульс взрыва вывел из строя телефонную и телеграфную связь в округе и оставил без электричества отдаленный штат Гавайи. • Так как угроза ядерной войны была тогда реальной, стране понадобилась надежная связь на случай ядерного удара. • Исследовательская программа стартовала 4 октября 1962 года. Ликлайдер стал руководителем отдела ARPA IPTO.

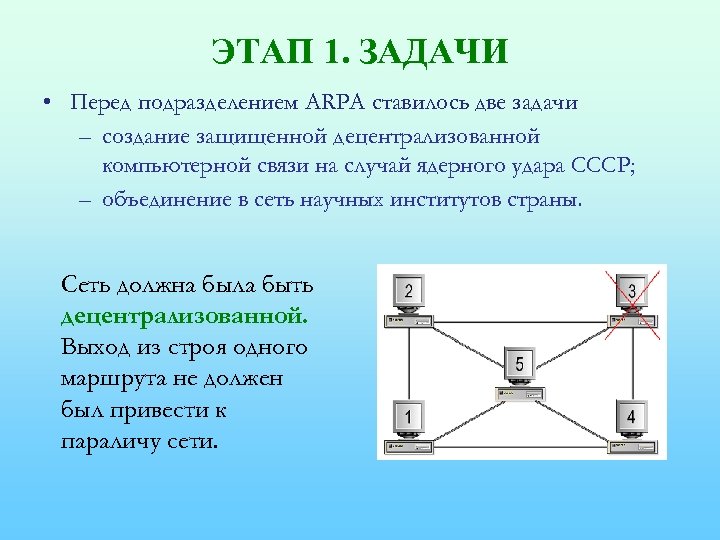

ЭТАП 1. ЗАДАЧИ • Перед подразделением ARPA ставилось две задачи – создание защищенной децентрализованной компьютерной связи на случай ядерного удара СССР; – объединение в сеть научных институтов страны. Сеть должна была быть децентрализованной. Выход из строя одного маршрута не должен был привести к параличу сети.

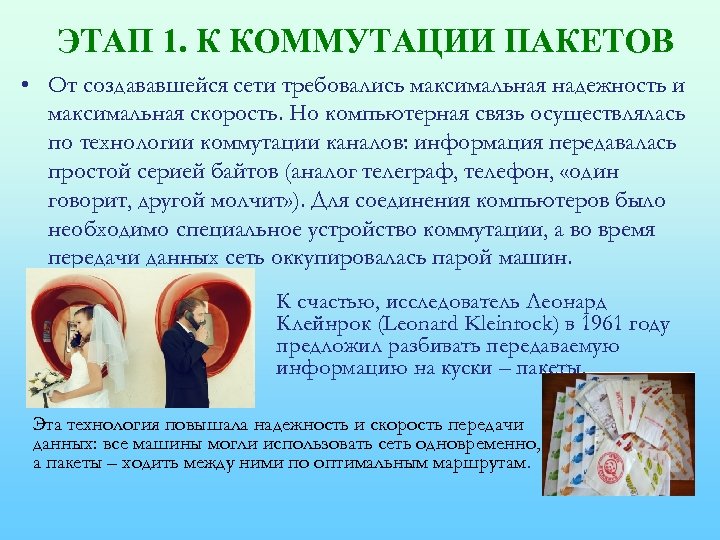

ЭТАП 1. К КОММУТАЦИИ ПАКЕТОВ • От создававшейся сети требовались максимальная надежность и максимальная скорость. Но компьютерная связь осуществлялась по технологии коммутации каналов: информация передавалась простой серией байтов (аналог телеграф, телефон, «один говорит, другой молчит» ). Для соединения компьютеров было необходимо специальное устройство коммутации, а во время передачи данных сеть оккупировалась парой машин. К счастью, исследователь Леонард Клейнрок (Leonard Kleinrock) в 1961 году предложил разбивать передаваемую информацию на куски – пакеты. Эта технология повышала надежность и скорость передачи данных: все машины могли использовать сеть одновременно, а пакеты – ходить между ними по оптимальным маршрутам.

ВИДЫ КОММУТАЦИИ • Коммутация пакетов (новый вариант) – форма передачи, при которой пакеты (часть данных) могут пересылаться из исходного пункта в пункт назначения разными маршрутами. • При коммутации каналов (старый вариант) происходит резервирование на время сеанса связи необходимых ресурсов (буферов, диапазонов частот) на всем сетевом пути. • При коммутации пакетов ресурсы запрашиваются при необходимости и выделяются по требованию. Несколько сообщений могут пытаться использовать линию связи одновременно, поэтому возникает необходимость в организации очередей сообщений.

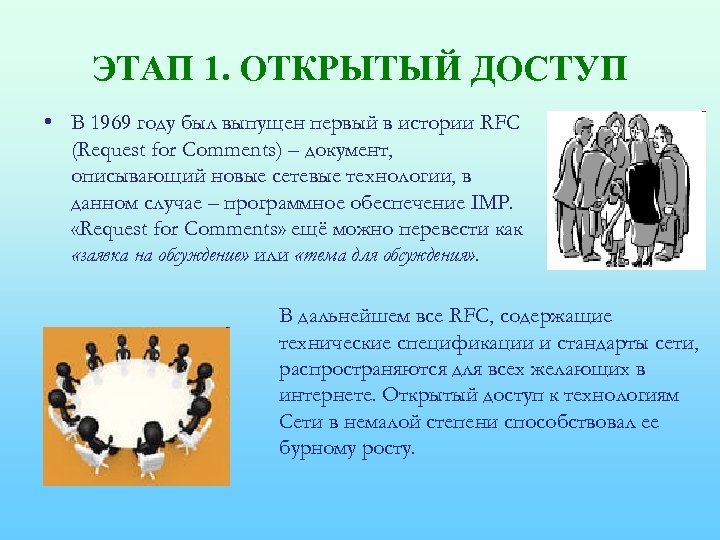

ЭТАП 1. ОТКРЫТЫЙ ДОСТУП • В 1969 году был выпущен первый в истории RFC (Request for Comments) – документ, описывающий новые сетевые технологии, в данном случае – программное обеспечение IMP. «Request for Comments» ещё можно перевести как «заявка на обсуждение» или «тема для обсуждения» . В дальнейшем все RFC, содержащие технические спецификации и стандарты сети, распространяются для всех желающих в интернете. Открытый доступ к технологиям Сети в немалой степени способствовал ее бурному росту.

ЭТАП 1. ЗАВЕРШЕНИЕ • В 1969 году состоялся первый запуск сети ARPANET. В 1970 году каждый месяц сеть прирастала одним узлом. В 1972 году для ARPANET настало время выйти в большой свет, и в октябре она была продемонстрирована на вашингтонской международной конференции. • Параллельно образовывались новые сети, как в США, так и в других странах. В середине 1970 -х компьютерные сети создавались всеми, у кого хватало для этого денег.

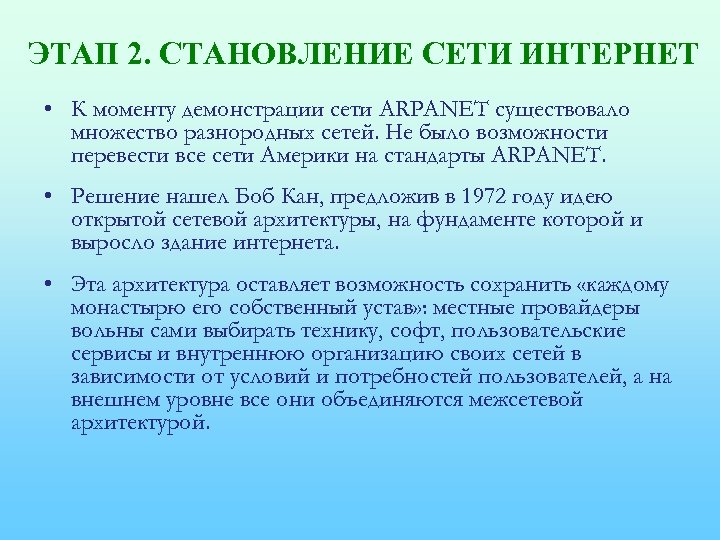

ЭТАП 2. СТАНОВЛЕНИЕ СЕТИ ИНТЕРНЕТ • К моменту демонстрации сети ARPANET существовало множество разнородных сетей. Не было возможности перевести все сети Америки на стандарты ARPANET. • Решение нашел Боб Кан, предложив в 1972 году идею открытой сетевой архитектуры, на фундаменте которой и выросло здание интернета. • Эта архитектура оставляет возможность сохранить «каждому монастырю его собственный устав» : местные провайдеры вольны сами выбирать технику, софт, пользовательские сервисы и внутреннюю организацию своих сетей в зависимости от условий и потребностей пользователей, а на внешнем уровне все они объединяются межсетевой архитектурой.

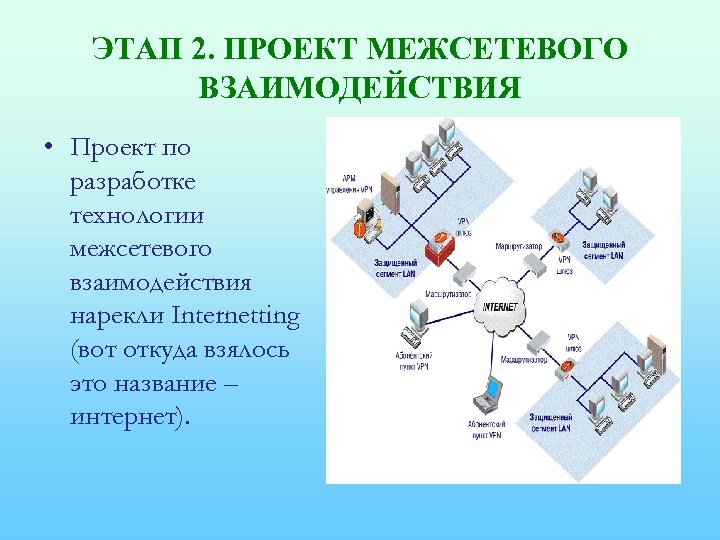

ЭТАП 2. ПРОЕКТ МЕЖСЕТЕВОГО ВЗАИМОДЕЙСТВИЯ • Проект по разработке технологии межсетевого взаимодействия нарекли Internetting (вот откуда взялось это название – интернет).

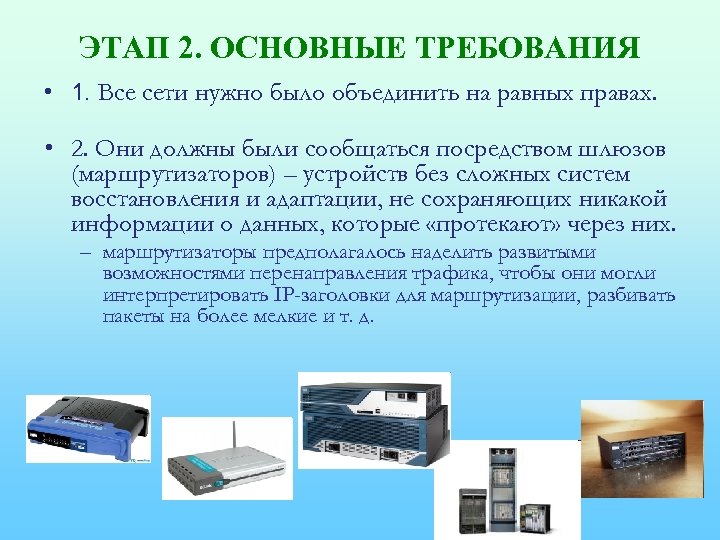

ЭТАП 2. ОСНОВНЫЕ ТРЕБОВАНИЯ • 1. Все сети нужно было объединить на равных правах. • 2. Они должны были сообщаться посредством шлюзов (маршрутизаторов) – устройств без сложных систем восстановления и адаптации, не сохраняющих никакой информации о данных, которые «протекают» через них. – маршрутизаторы предполагалось наделить развитыми возможностями перенаправления трафика, чтобы они могли интерпретировать IP-заголовки для маршрутизации, разбивать пакеты на более мелкие и т. д.

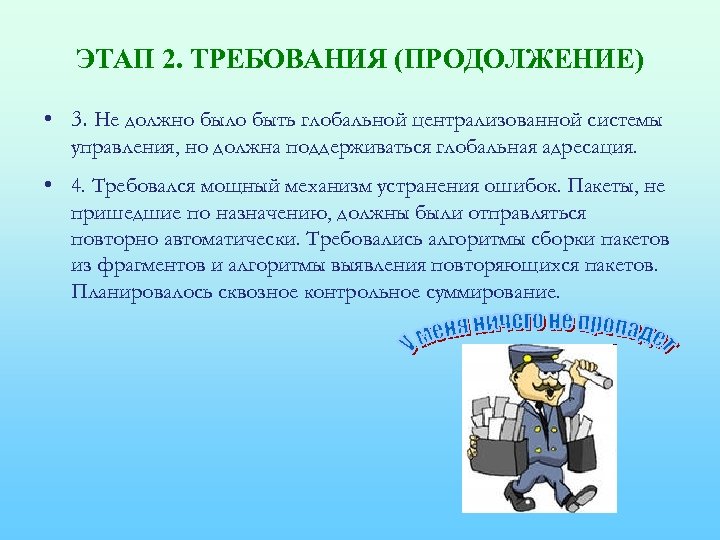

ЭТАП 2. ТРЕБОВАНИЯ (ПРОДОЛЖЕНИЕ) • 3. Не должно было быть глобальной централизованной системы управления, но должна поддерживаться глобальная адресация. • 4. Требовался мощный механизм устранения ошибок. Пакеты, не пришедшие по назначению, должны были отправляться повторно автоматически. Требовались алгоритмы сборки пакетов из фрагментов и алгоритмы выявления повторяющихся пакетов. Планировалось сквозное контрольное суммирование.

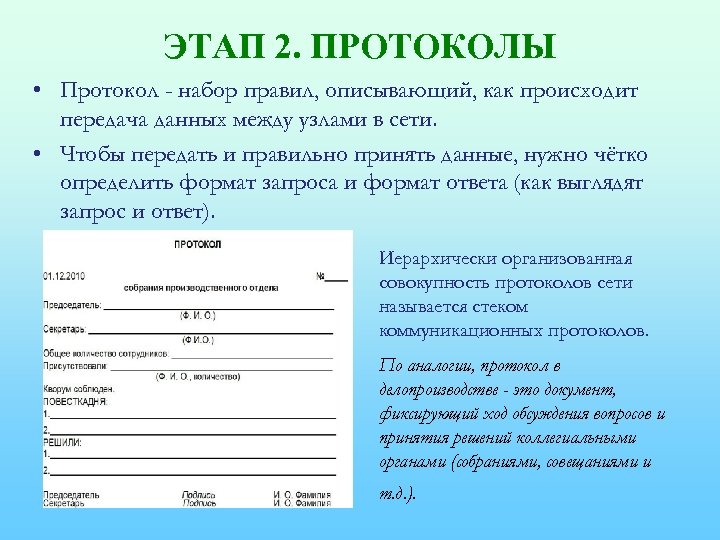

ЭТАП 2. ПРОТОКОЛЫ • Протокол - набор правил, описывающий, как происходит передача данных между узлами в сети. • Чтобы передать и правильно принять данные, нужно чётко определить формат запроса и формат ответа (как выглядят запрос и ответ). Иерархически организованная совокупность протоколов сети называется стеком коммуникационных протоколов. По аналогии, протокол в делопроизводстве - это документ, фиксирующий ход обсуждения вопросов и принятия решений коллегиальными органами (собраниями, совещаниями и т. д. ).

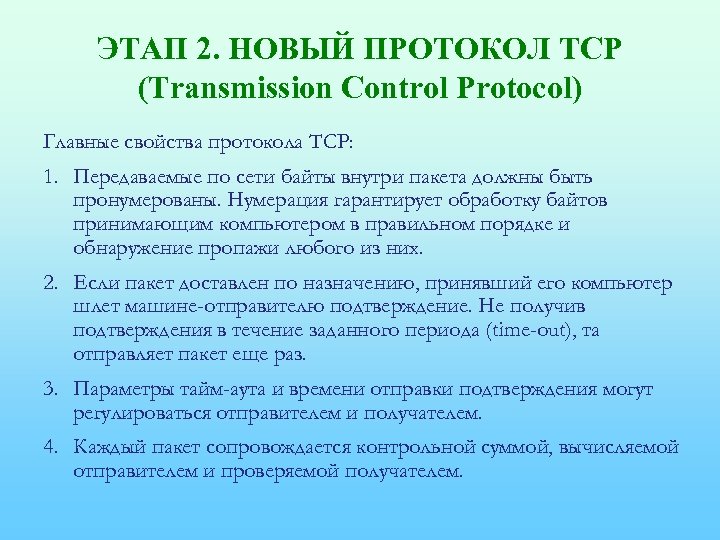

ЭТАП 2. НОВЫЙ ПРОТОКОЛ TCP (Transmission Control Protocol) Главные свойства протокола TCP: 1. Передаваемые по сети байты внутри пакета должны быть пронумерованы. Нумерация гарантирует обработку байтов принимающим компьютером в правильном порядке и обнаружение пропажи любого из них. 2. Если пакет доставлен по назначению, принявший его компьютер шлет машине-отправителю подтверждение. Не получив подтверждения в течение заданного периода (time-out), та отправляет пакет еще раз. 3. Параметры тайм-аута и времени отправки подтверждения могут регулироваться отправителем и получателем. 4. Каждый пакет сопровождается контрольной суммой, вычисляемой отправителем и проверяемой получателем.

ЭТАП 2. ЗАВЕРШЕНИЕ • В 1978 году протокол TCP разделили на две части и переименовали его в TCP/IP. • IP (Internet Protocol) отвечает только за адресацию и перенаправление отдельных пакетов. Самому TCP оставили функции управления потоками данных и контроля ошибок. • Переход на новый протокол TCP/IP при соединении разных сетей был выполнен в 1983 году. Это позволило объединить существующие сети и активно развивать инфраструктуру. • Так завершился второй этап развития сети.

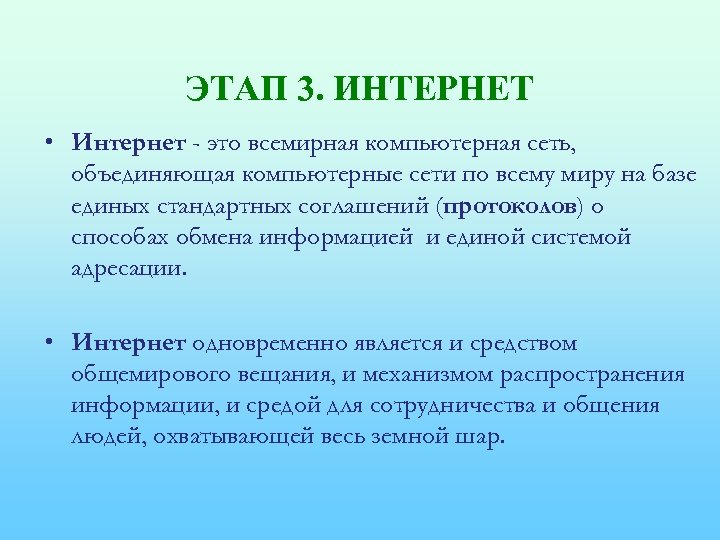

ЭТАП 3. ИНТЕРНЕТ • Интернет - это всемирная компьютерная сеть, объединяющая компьютерные сети по всему миру на базе единых стандартных соглашений (протоколов) о способах обмена информацией и единой системой адресации. • Интернет одновременно является и средством общемирового вещания, и механизмом распространения информации, и средой для сотрудничества и общения людей, охватывающей весь земной шар.

Что такое Интернет? Inter. Net inter – "между" net, network – "сеть" Интернет – это глобальная сеть, объединяющая компьютерные сети. Интернет не имеет централизованного органа руководства. Обеспечение всего спектра услуг берут на себя провайдеры. Провайдер – это фирма, предоставляющая конечным пользователям выход в Интернет через её локальную сеть.

ВЕХИ В ИСТОРИИ ИНТЕРНЕТ 1980 -1990 1982 – разработка протокола для email служб SMTP 1983 Сеть разделена на две части: • Mil. Net – для военных целей США • Internet – общедоступная сеть 1983 - стандарт UNIX систем в сети. 1984 – разработка DNS для разрешения имен 1985 – разработка протокола FTP 1990 - 100000 узлов соединены в сетевую конфедерацию ARPAnet превратилась в Internet. 1990 -2000 1991 Разработка WWW (World Wide Web) коммерциализация www интернета 1994 Первые Интернет-магазины 1995 Hotmail – бесплатная почтовая служба, за 30 месяцев набрала 30 млн. пользователей 1995– 1997 – поисковая система Google 1995 -1997 – IP-телефония, в 2000 -х Skype производит революцию на рынке связи Конец 1990 -х – около 100 млн. человек в интернете 2000 - более 20 млн сайтов.

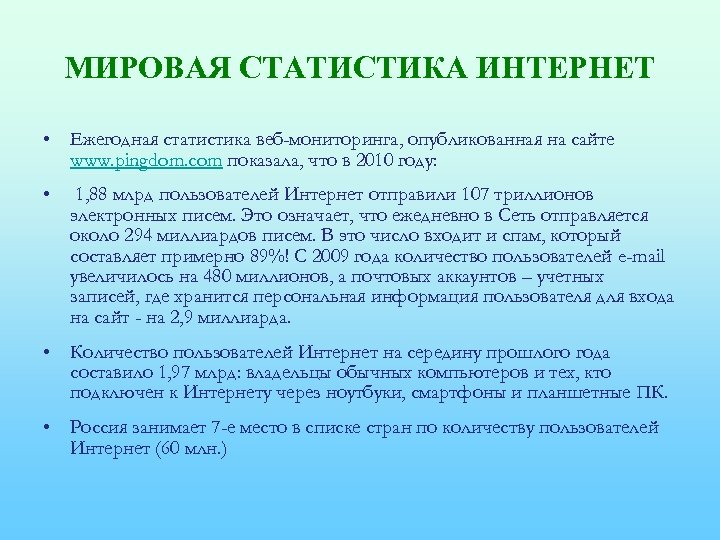

МИРОВАЯ СТАТИСТИКА ИНТЕРНЕТ • Ежегодная статистика веб-мониторинга, опубликованная на сайте www. pingdom. com показала, что в 2010 году: • 1, 88 млрд пользователей Интернет отправили 107 триллионов электронных писем. Это означает, что ежедневно в Сеть отправляется около 294 миллиардов писем. В это число входит и спам, который составляет примерно 89%! С 2009 года количество пользователей e-mail увеличилось на 480 миллионов, а почтовых аккаунтов – учетных записей, где хранится персональная информация пользователя для входа на сайт - на 2, 9 миллиарда. • Количество пользователей Интернет на середину прошлого года составило 1, 97 млрд: владельцы обычных компьютеров и тех, кто подключен к Интернету через ноутбуки, смартфоны и планшетные ПК. • Россия занимает 7 -е место в списке стран по количеству пользователей Интернет (60 млн. )

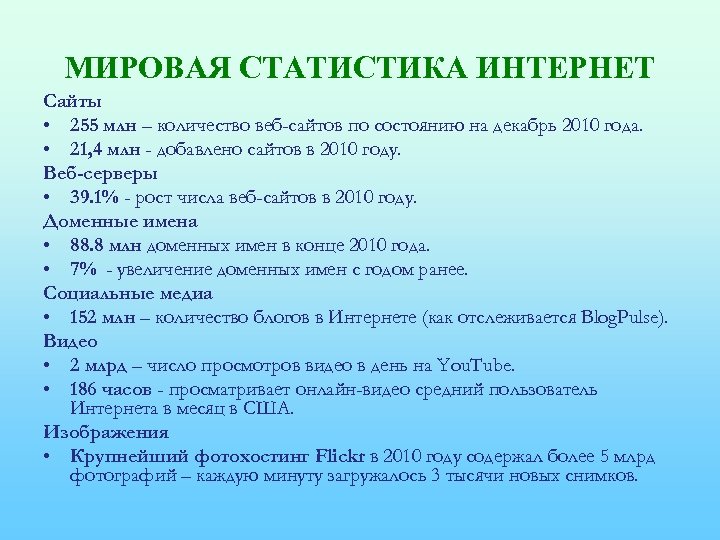

МИРОВАЯ СТАТИСТИКА ИНТЕРНЕТ Сайты • 255 млн – количество веб-сайтов по состоянию на декабрь 2010 года. • 21, 4 млн - добавлено сайтов в 2010 году. Веб-серверы • 39. 1% - рост числа веб-сайтов в 2010 году. Доменные имена • 88. 8 млн доменных имен в конце 2010 года. • 7% - увеличение доменных имен с годом ранее. Социальные медиа • 152 млн – количество блогов в Интернете (как отслеживается Blog. Pulse). Видео • 2 млрд – число просмотров видео в день на You. Tube. • 186 часов - просматривает онлайн-видео средний пользователь Интернета в месяц в США. Изображения • Крупнейший фотохостинг Flickr в 2010 году содержал более 5 млрд фотографий – каждую минуту загружалось 3 тысячи новых снимков.

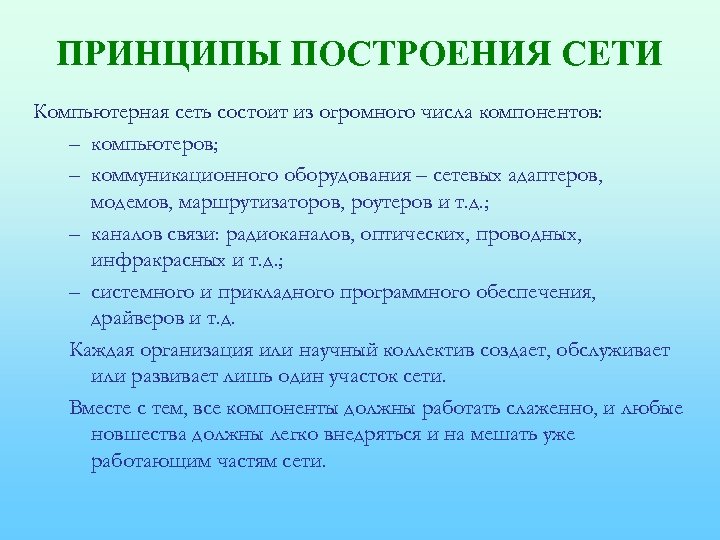

ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ Компьютерная сеть состоит из огромного числа компонентов: – компьютеров; – коммуникационного оборудования – сетевых адаптеров, модемов, маршрутизаторов, роутеров и т. д. ; – каналов связи: радиоканалов, оптических, проводных, инфракрасных и т. д. ; – системного и прикладного программного обеспечения, драйверов и т. д. Каждая организация или научный коллектив создает, обслуживает или развивает лишь один участок сети. Вместе с тем, все компоненты должны работать слаженно, и любые новшества должны легко внедряться и на мешать уже работающим частям сети.

МОДЕЛЬ ПОСТРОЕНИЯ СЕТИ OSI Для решения этой проблемы были разработаны многослойные модели сети OSI – Open System Interconnection – эталонная модель взаимодействия открытых систем (института стандартов США). Основные принципы: • Проблема сложности в модели сети решается путем разбиения сети на иерархические уровни. • На каждом уровне действует своя система договоренностей о взаимодействии (протоколов). • В протоколах определен интерфейс (правила взаимодействия) между различными уровнями сетевой модели. • Все аппаратные средства и ПО должны подчиняться данной модели.

Уровни сетевого взаимодействия (OSI) 7. Прикладной Взаимодействие между пользовательскими программами и сетью; электронная почта, просмотр сайтов, телеконференции и т. д. 6. Представления данных Понимание и представление информации: шифрование, кодирование/раскодирование, сжатие 5. Сеансовый Управление сеансами связи между прикладными процессами: установка и разрыв соединения, регистрация и проверка сетевых имен и т. д. 4. Транспортный Контроль за передачей данных 3. Сетевой Маршрутизация данных 2. Канальный Безошибочная передача данных через физический уровень: связь между двумя соседними узлами 1. Физический Передача электрических сигналов

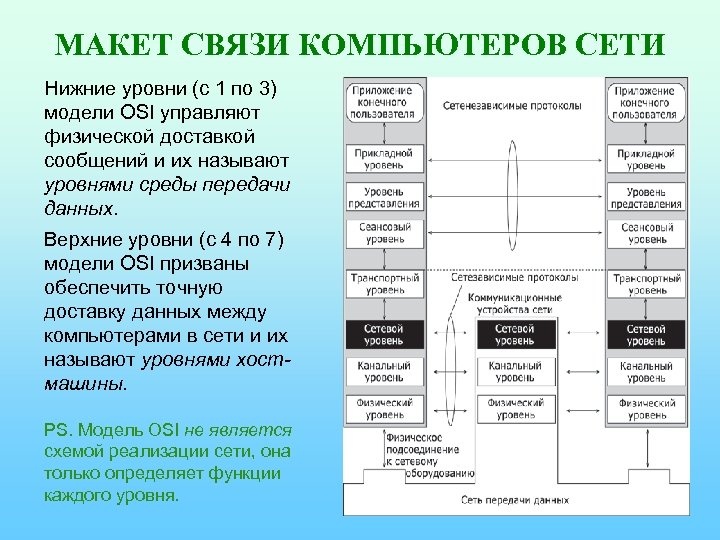

МАКЕТ СВЯЗИ КОМПЬЮТЕРОВ СЕТИ Нижние уровни (с 1 по 3) модели OSI управляют физической доставкой сообщений и их называют уровнями среды передачи данных. Верхние уровни (с 4 по 7) модели OSI призваны обеспечить точную доставку данных между компьютерами в сети и их называют уровнями хостмашины. PS. Модель OSI не является схемой реализации сети, она только определяет функции каждого уровня.

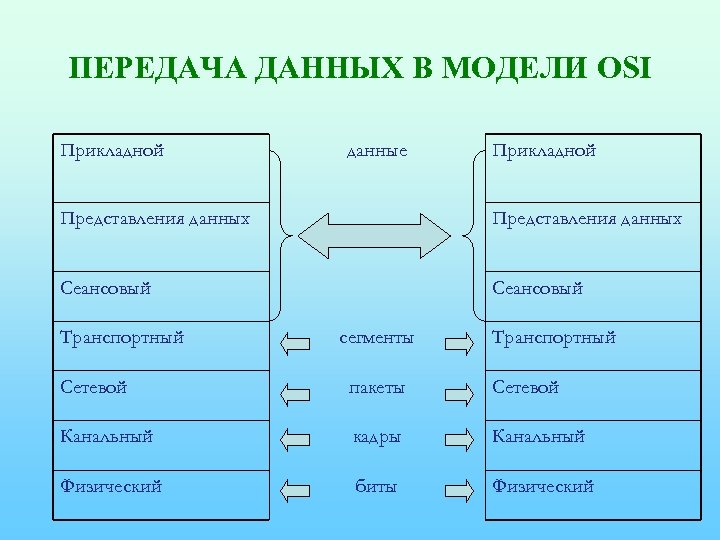

ПЕРЕДАЧА ДАННЫХ В МОДЕЛИ OSI Прикладной данные Прикладной Представления данных Сеансовый Транспортный сегменты Транспортный Сетевой пакеты Сетевой Канальный кадры Канальный Физический биты Физический

ПРОТОКОЛЫ МОДЕЛИ OSI

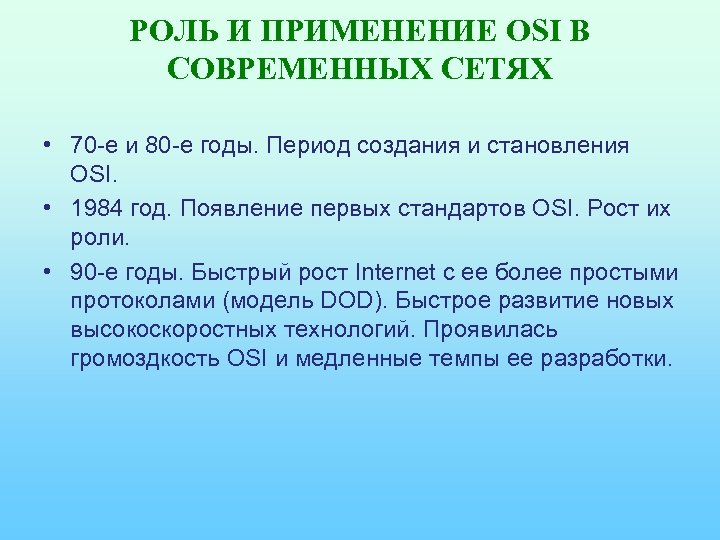

РОЛЬ И ПРИМЕНЕНИЕ OSI В СОВРЕМЕННЫХ СЕТЯХ • 70 -е и 80 -е годы. Период создания и становления OSI. • 1984 год. Появление первых стандартов OSI. Рост их роли. • 90 -е годы. Быстрый рост Internet с ее более простыми протоколами (модель DOD). Быстрое развитие новых высокоскоростных технологий. Проявилась громоздкость OSI и медленные темпы ее разработки.

АДРЕСАЦИЯ УЗЛОВ СЕТИ • MAC (Media Access Control) адрес – уникальный физический адрес сетевого адаптера, состоит из 12 шестнадцатеричных цифр, «работает» на канальном уровне модели OSI (все сетевые адаптеры в мире имеют разные MAC адреса). • IP (Internet Protocol) адрес – уникальный логический адрес узла сети, состоит из 4 двоичных восьмибитовых числа, «работает» на сетевом уровне модели OSI. • DNS – доменное (текстовое) имя • Зачем нужен IP адрес и DNS имя, если уже есть уникальный MAC адрес?

IP-АДРЕСАЦИЯ • Основой логического единства Интернет является протокол IP (протокол межсетевого взаимодействия), определяющий формат адреса компьютера и отвечающий за доставку пакетов данных по назначению. • IP адрес состоит из 32 бит (нулей и единиц) • Для удобства его делят на 4 части по 8 бит, каждая часть называется октетом. При переводе в десятичную систему счисления октет – число от 0 до 255. • Пример IP адреса: 212. 193. 62. 1 На основе IP-адресов происходит маршрутизация – выбор оптимального пути доставки пакета данных.

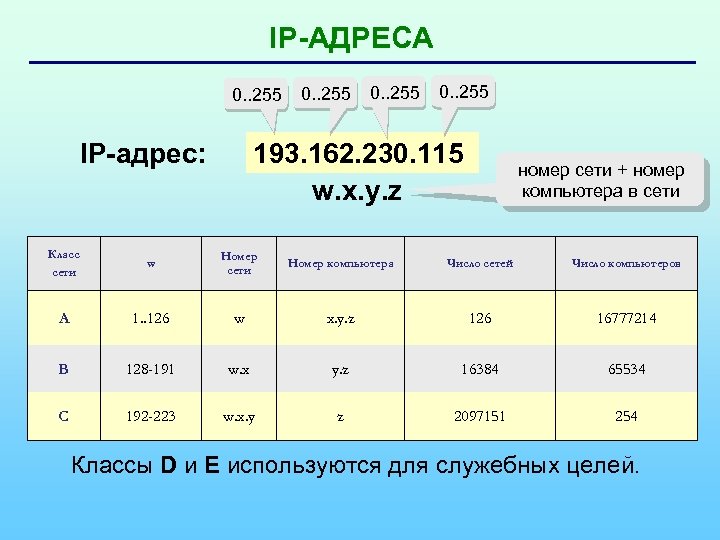

IP-АДРЕСА 0. . 255 193. 162. 230. 115 w. x. y. z IP-адрес: номер сети + номер компьютера в сети Класс сети w Номер сети Номер компьютера Число сетей Число компьютеров A 1. . 126 w x. y. z 126 16777214 B 128 -191 w. x y. z 16384 65534 C 192 -223 w. x. y z 2097151 254 Классы D и E используются для служебных целей.

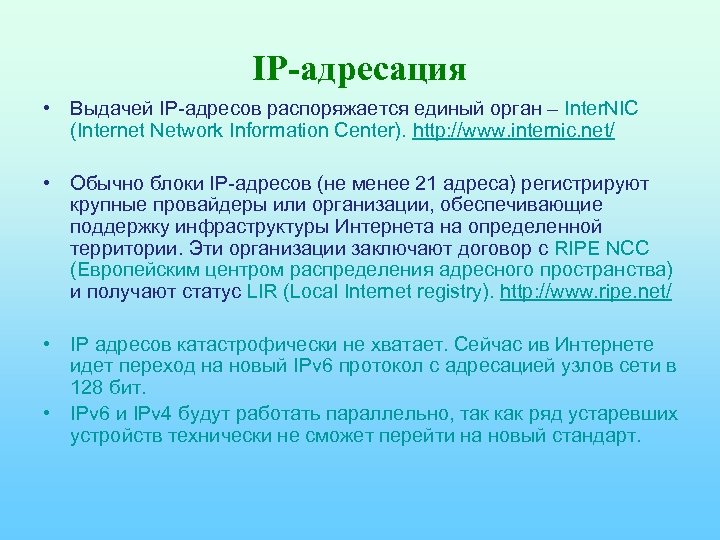

IP-адресация • Выдачей IP-адресов распоряжается единый орган – Inter. NIC (Internet Network Information Center). http: //www. internic. net/ • Обычно блоки IP-адресов (не менее 21 адреса) регистрируют крупные провайдеры или организации, обеспечивающие поддержку инфраструктуры Интернета на определенной территории. Эти организации заключают договор с RIPE NCC (Европейским центром распределения адресного пространства) и получают статус LIR (Local Internet registry). http: //www. ripe. net/ • IP адресов катастрофически не хватает. Сейчас ив Интернете идет переход на новый IPv 6 протокол c адресацией узлов сети в 128 бит. • IPv 6 и IPv 4 будут работать параллельно, так как ряд устаревших устройств технически не сможет перейти на новый стандарт.

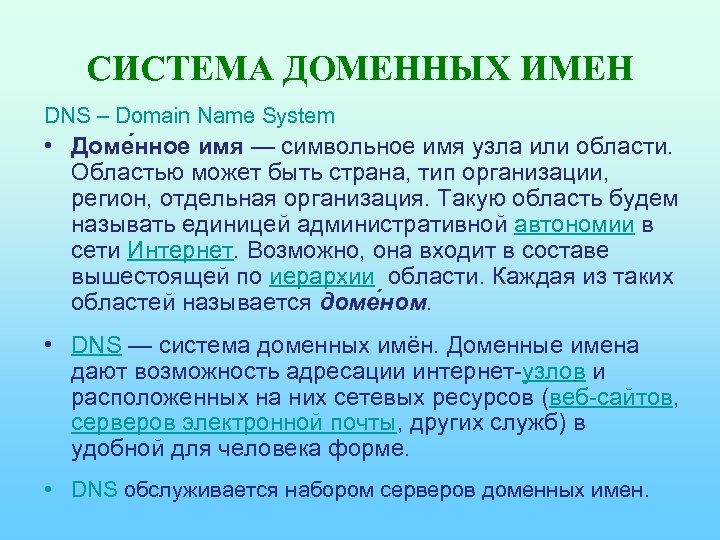

СИСТЕМА ДОМЕННЫХ ИМЕН DNS – Domain Name System • Доме нное имя — символьное имя узла или области. Областью может быть страна, тип организации, регион, отдельная организация. Такую область будем называть единицей административной автономии в сети Интернет. Возможно, она входит в составе вышестоящей по иерархии области. Каждая из таких областей называется доме ном. • DNS — система доменных имён. Доменные имена дают возможность адресации интернет-узлов и расположенных на них сетевых ресурсов (веб-сайтов, серверов электронной почты, других служб) в удобной для человека форме. • DNS обслуживается набором серверов доменных имен.

ДОМЕННОЕ ИМЯ lyceum 1. ssu. runnet. ru домен четвертого уровня домен третьего уровня домен второго уровня домен первого уровня Ваше имя может состоять из разного числа доменов: microsoft. com, accodi. narod. ru 1995 - разрешено взимать оплату за регистрацию доменов

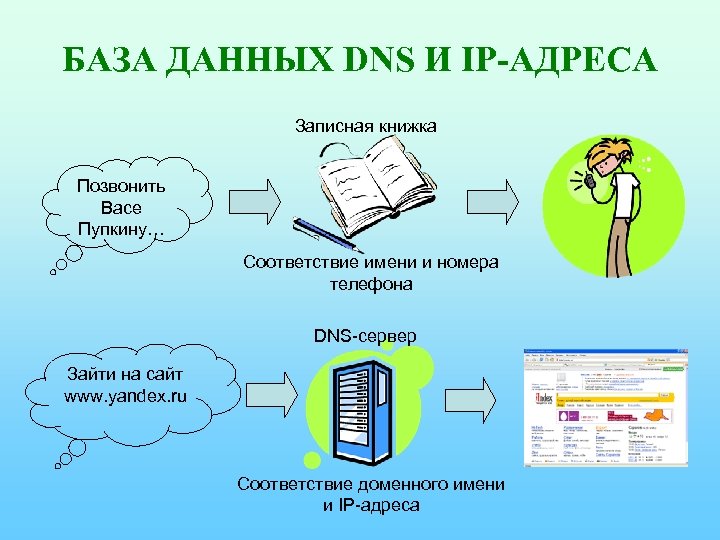

БАЗА ДАННЫХ DNS И IP-АДРЕСА Записная книжка Позвонить Васе Пупкину… Соответствие имени и номера телефона DNS-сервер Зайти на сайт www. yandex. ru Соответствие доменного имени и IP-адреса

АДМИНИСТРАТИВНОЕ ДЕЛЕНИЕ DNS Сервер провайдера … … DNS браузера пользователя … … Зоновый DNS Корневые DNS-сервера Для избежания увеличения количества перезапросов используется кэширование на оконечных устройствах (DNS браузеров пользователя).

ДОМЕНЫ ВЕРХНЕГО УРОВНЯ Домены первого (верхнего) уровня Домены общего пользования Национальные двухбуквенные домены Корневые каталоги (DNS-сервера) c IP адресами доменов первого (верхнего) уровня расположены на территории США

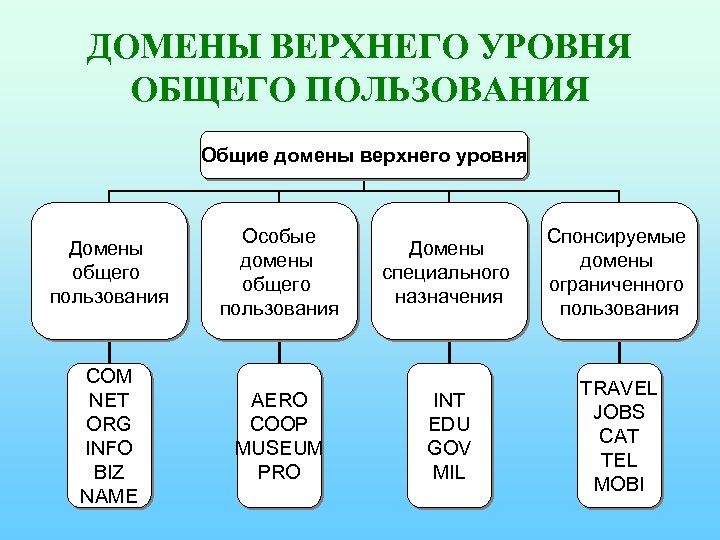

ДОМЕНЫ ВЕРХНЕГО УРОВНЯ ОБЩЕГО ПОЛЬЗОВАНИЯ Общие домены верхнего уровня Домены общего пользования Особые домены общего пользования Домены специального назначения Спонсируемые домены ограниченного пользования COM NET ORG INFO BIZ NAME AERO COOP MUSEUM PRO INT EDU GOV MIL TRAVEL JOBS CAT TEL MOBI

ГЕОГРАФИЧЕСКИЕ ДОМЕНЫ • • ca cn de fi fr il it – Канада – Китай – Германия – Финляндия – Франция – Израиль – Италия • • jr pl ru se uk us za – Япония – Польша – Россия – Швеция – Англия – США – ЮАР

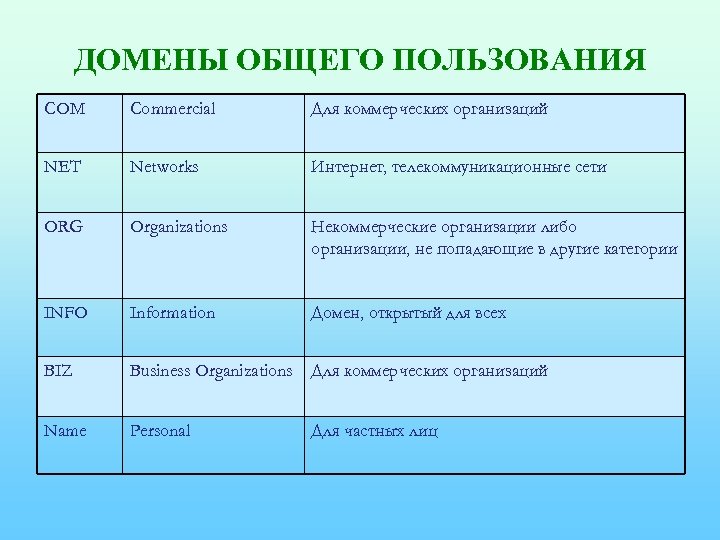

ДОМЕНЫ ОБЩЕГО ПОЛЬЗОВАНИЯ COM Commercial Для коммерческих организаций NET Networks Интернет, телекоммуникационные сети ORG Organizations Некоммерческие организации либо организации, не попадающие в другие категории INFO Information Домен, открытый для всех BIZ Business Organizations Для коммерческих организаций Name Personal Для частных лиц

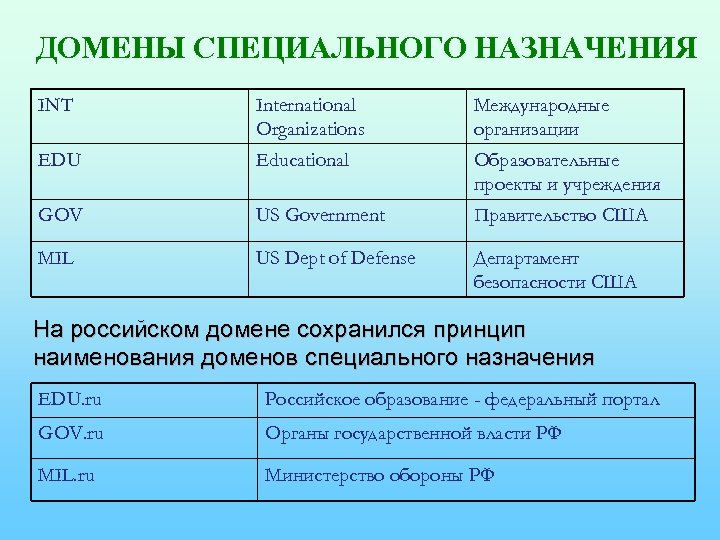

ДОМЕНЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ INT International Organizations Международные организации EDU Educational Образовательные проекты и учреждения GOV US Government Правительство США MIL US Dept of Defense Департамент безопасности США На российском домене сохранился принцип наименования доменов специального назначения EDU. ru Российское образование - федеральный портал GOV. ru Органы государственной власти РФ MIL. ru Министерство обороны РФ

ОСОБЫЕ ДОМЕНЫ ОБЩЕГО ПОЛЬЗОВАНИЯ AERO Air-transport industry Воздушно-транспортная индустрия COOP Cooperatives Кооперативы. Совместные предприятия MUSEUM Museums Музеи PRO Professionals Для специалистов

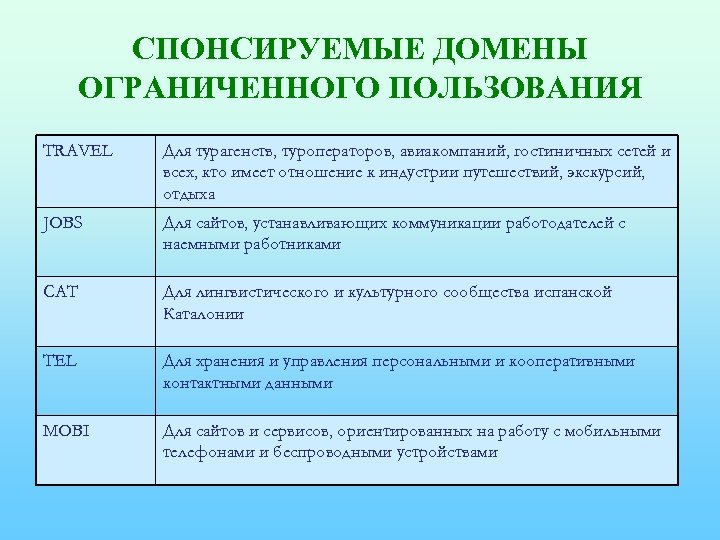

СПОНСИРУЕМЫЕ ДОМЕНЫ ОГРАНИЧЕННОГО ПОЛЬЗОВАНИЯ TRAVEL Для турагенств, туроператоров, авиакомпаний, гостиничных сетей и всех, кто имеет отношение к индустрии путешествий, экскурсий, отдыха JOBS Для сайтов, устанавливающих коммуникации работодателей с наемными работниками CAT Для лингвистического и культурного сообщества испанской Каталонии TEL Для хранения и управления персональными и кооперативными контактными данными MOBI Для сайтов и сервисов, ориентированных на работу с мобильными телефонами и беспроводными устройствами

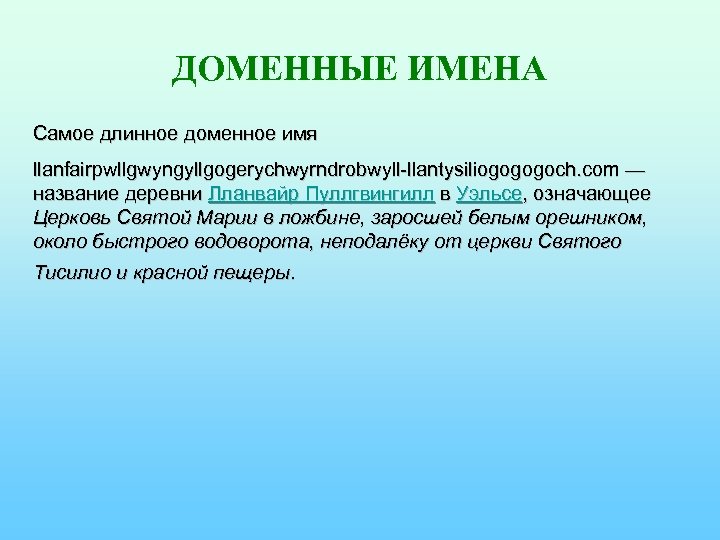

ДОМЕННЫЕ ИМЕНА Самое длинное доменное имя llanfairpwllgwyngyllgogerychwyrndrobwyll-llantysiliogogogoch. com — название деревни Лланвайр Пуллгвингилл в Уэльсе, означающее Церковь Святой Марии в ложбине, заросшей белым орешником, около быстрого водоворота, неподалёку от церкви Святого Тисилио и красной пещеры.

АДРЕС ДОКУМЕНТА В ИНТЕРНЕТЕ URL (Uniform Resource Locator) – универсальный адрес документа в Интернете. Указывает точное местонахождение документа на одном из серверов. http: // www. vasya. ru / images/new/ qq. jpg протокол адрес сайта http: // www. vasya. ru каталог (папка) имя файла главная страница сайта ftp: // files. vasya. ru / pub / download / qq. zip файл на FTP-сервере

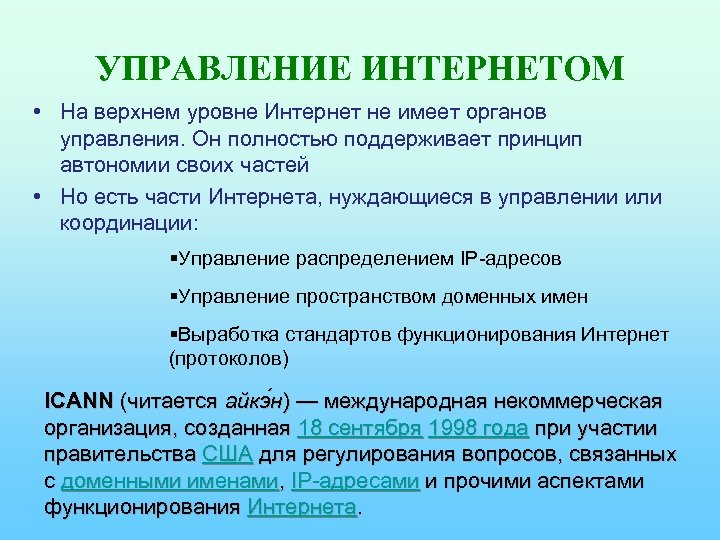

УПРАВЛЕНИЕ ИНТЕРНЕТОМ • На верхнем уровне Интернет не имеет органов управления. Он полностью поддерживает принцип автономии своих частей • Но есть части Интернета, нуждающиеся в управлении или координации: §Управление распределением IP-адресов §Управление пространством доменных имен §Выработка стандартов функционирования Интернет (протоколов) ICANN (читается айкэ н) — международная некоммерческая организация, созданная 18 сентября 1998 года при участии правительства США для регулирования вопросов, связанных с доменными именами, IP-адресами и прочими аспектами функционирования Интернета.

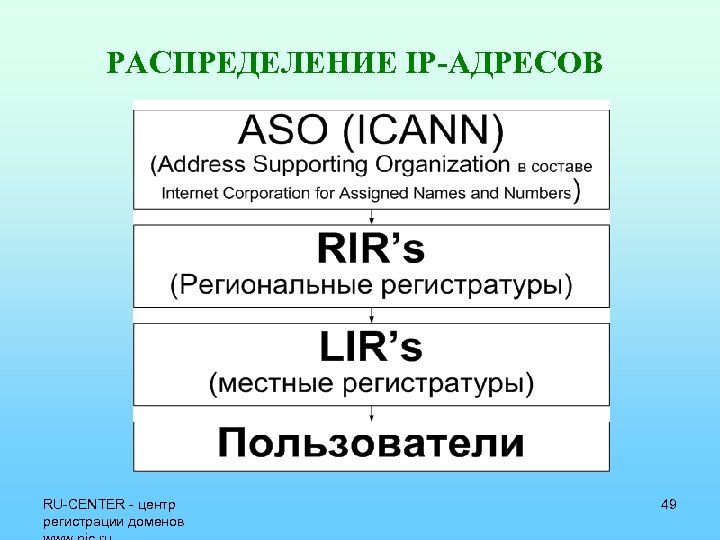

РАСПРЕДЕЛЕНИЕ IP-АДРЕСОВ RU-CENTER - центр регистрации доменов 49

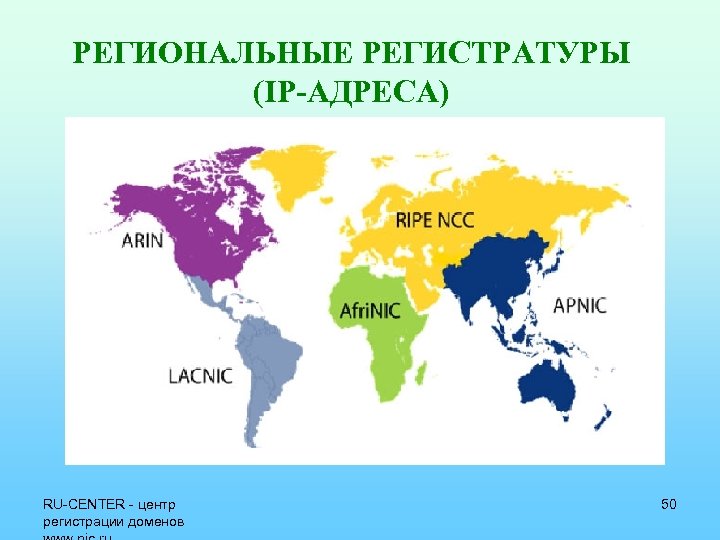

РЕГИОНАЛЬНЫЕ РЕГИСТРАТУРЫ (IP-АДРЕСА) RU-CENTER - центр регистрации доменов 50

RIPE NCC RIPE NCС (членство России) RIPE NCC функционирует как кооператив локальных интернет-регистраторов (англ. LIR), каждая из которых платит членский взнос. В роли LIR обычно выступают крупные интернет-провайдеры или корпорации. В 2004 г. Россия занимала в RIPE NCC - 3 место по количеству членов (467). Всего 3607 членов из ~ 65 стран В 2005 г. Россия занимала в RIPE NCC - 1 место по количеству членов (525). Всего ~4000 членов из ~ 65 стран С 2007 – прочно удерживаем 1 -ое место (более 800 членов RIPE NCC) RU-CENTER - центр 51 регистрации доменов

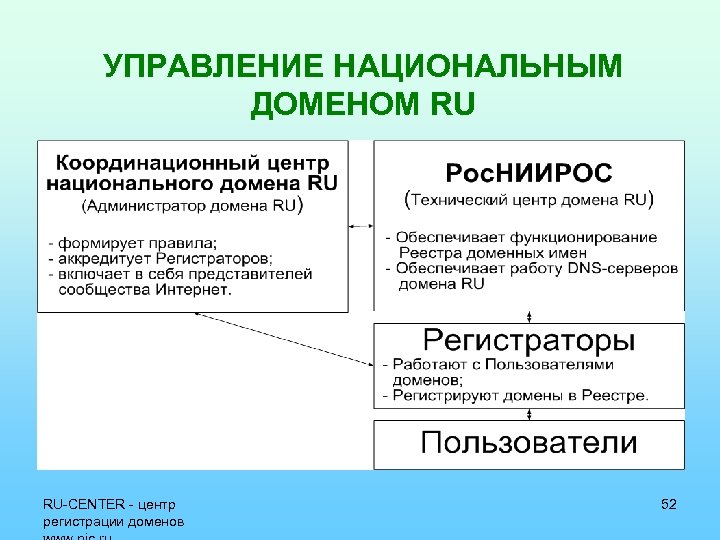

УПРАВЛЕНИЕ НАЦИОНАЛЬНЫМ ДОМЕНОМ RU RU-CENTER - центр регистрации доменов 52

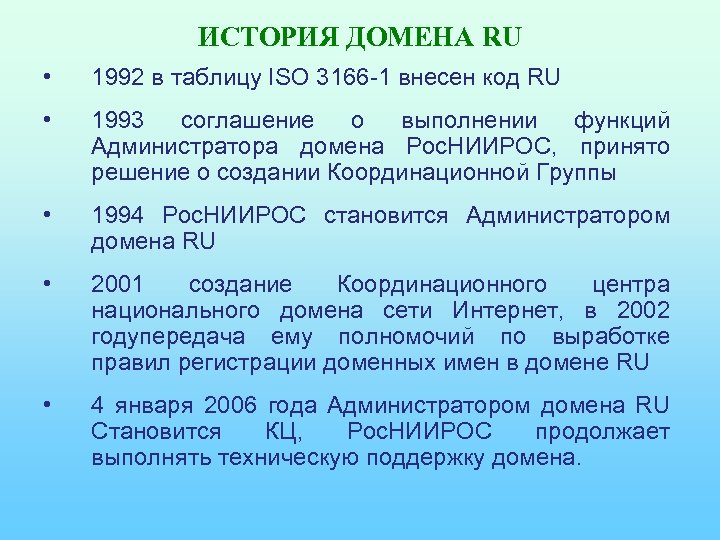

ИСТОРИЯ ДОМЕНА RU • 1992 в таблицу ISO 3166 -1 внесен код RU • 1993 соглашение о выполнении функций Администратора домена Рос. НИИРОС, принято решение о создании Координационной Группы • 1994 Рос. НИИРОС становится Администратором домена RU • 2001 создание Координационного центра национального домена сети Интернет, в 2002 годупередача ему полномочий по выработке правил регистрации доменных имен в домене RU • 4 января 2006 года Администратором домена RU Становится КЦ, Рос. НИИРОС продолжает выполнять техническую поддержку домена.

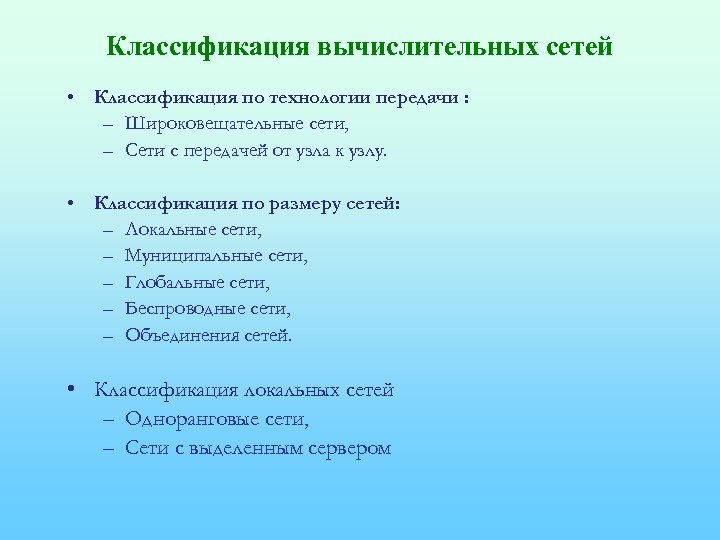

Классификация вычислительных сетей • Классификация по технологии передачи : – Широковещательные сети, – Сети с передачей от узла к узлу. • Классификация по размеру сетей: – Локальные сети, – Муниципальные сети, – Глобальные сети, – Беспроводные сети, – Объединения сетей. • Классификация локальных сетей – Одноранговые сети, – Сети с выделенным сервером

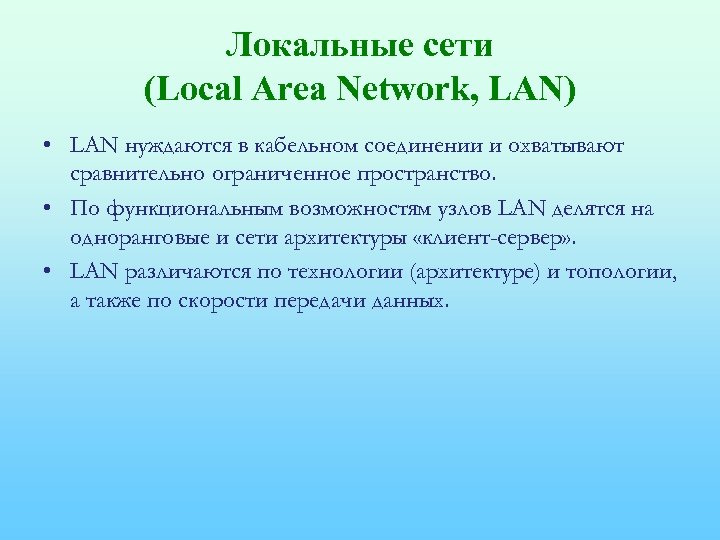

Локальные сети (Local Area Network, LAN) • LAN нуждаются в кабельном соединении и охватывают сравнительно ограниченное пространство. • По функциональным возможностям узлов LAN делятся на одноранговые и сети архитектуры «клиент-сервер» . • LAN различаются по технологии (архитектуре) и топологии, а также по скорости передачи данных.

Топологии локальных сетей Шинная Звездообразная Кольцевая

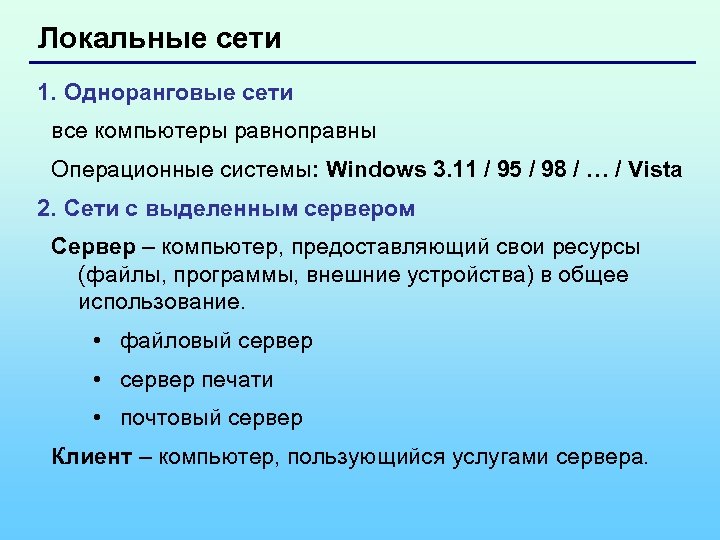

Локальные сети 1. Одноранговые сети все компьютеры равноправны Операционные системы: Windows 3. 11 / 95 / 98 / … / Vista 2. Сети с выделенным сервером Сервер – компьютер, предоставляющий свои ресурсы (файлы, программы, внешние устройства) в общее использование. • файловый сервер • сервер печати • почтовый сервер Клиент – компьютер, пользующийся услугами сервера.

Связи между сетями Мост (bridge) соединяет две локальные сети разного типа. мост Маршрутизатор (router) не просто пересылает данные, а может выбирать маршрут для каждого пакета (обход неисправных участков, снижение нагрузки на сегменты). Шлюз (gateway) – служит для соединения сетей с разными протоколами (сеть персональных компьютеров и сеть мэйнфреймов).

Технология "клиент-сервер" Клиент • посылает запрос с заданием серверу • выводит на экран ответ, полученный от сервера Сервер • принимает запросы от клиентов и ставит их в очередь • выполняет задание сервер • посылает ответ с результатами рабочая станция запрос ответ

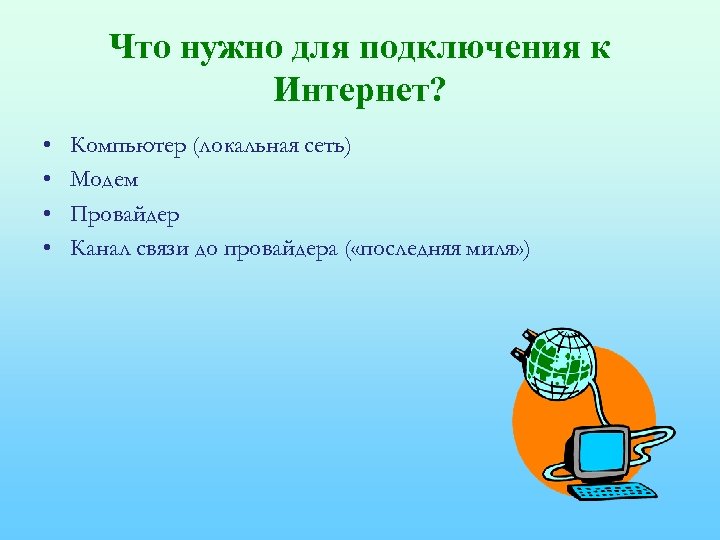

Что нужно для подключения к Интернет? • • Компьютер (локальная сеть) Модем Провайдер Канал связи до провайдера ( «последняя миля» )

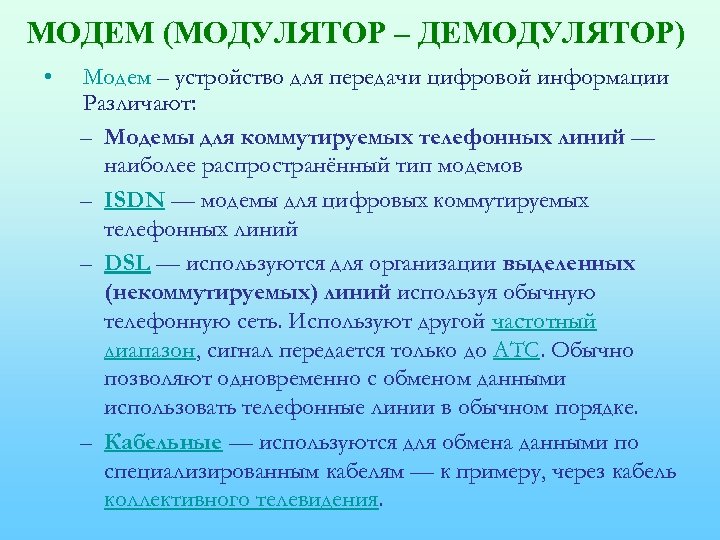

МОДЕМ (МОДУЛЯТОР – ДЕМОДУЛЯТОР) • Модем – устройство для передачи цифровой информации Различают: – Модемы для коммутируемых телефонных линий — наиболее распространённый тип модемов – ISDN — модемы для цифровых коммутируемых телефонных линий – DSL — используются для организации выделенных (некоммутируемых) линий используя обычную телефонную сеть. Используют другой частотный диапазон, сигнал передается только до АТС. Обычно позволяют одновременно с обменом данными использовать телефонные линии в обычном порядке. – Кабельные — используются для обмена данными по специализированным кабелям — к примеру, через кабель коллективного телевидения.

Модемы – Радио — работают в радиодиапазоне, используют собственные наборы частот и протоколы. – Сотовые — работают по протоколам сотовой связи — GPRS, EDGE, и т. п. Часто имеют исполнения в виде USB-брелока. В качестве таких модемов также часто используют терминалы мобильной связи. – Спутниковые – PLC — используют технологию передачи данных по проводам бытовой электрической сети.

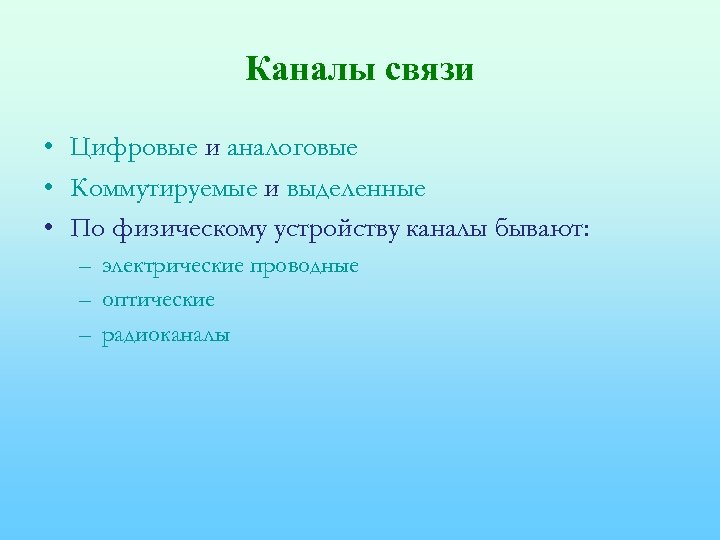

Каналы связи • Цифровые и аналоговые • Коммутируемые и выделенные • По физическому устройству каналы бывают: – электрические проводные – оптические – радиоканалы

Возможности Интернета (службы, сервисы) q WWW (World Wide Web) – гипертекстовые документы Гипертекст – это текст, в котором каждое слово или словосочетание может быть активной ссылкой на другой документ Гипермедиа – документы с активными ссылками, содержащие текст, рисунки, звук, видео. q Электронная почта (e-mail) q FTP (обмен файлами) q Форумы (группы новостей, конференции, телеконференции) q Подписка на новости q Поисковые системы q Чаты (chat – болтовня) q Личное общение в реальном времени § ICQ (I Seek You) – разговор 1 -1, в группе, обмен файлами q Интернет-телефон § Skype + колонки + микрофон

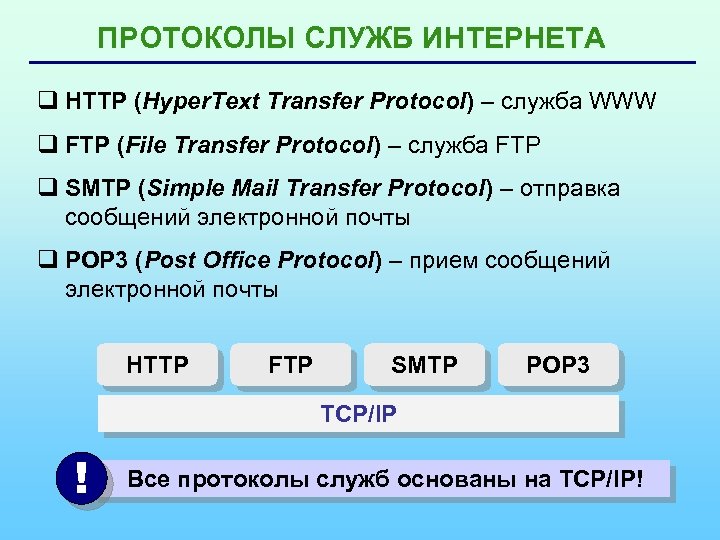

ПРОТОКОЛЫ СЛУЖБ ИНТЕРНЕТА q HTTP (Hyper. Text Transfer Protocol) – служба WWW q FTP (File Transfer Protocol) – служба FTP q SMTP (Simple Mail Transfer Protocol) – отправка сообщений электронной почты q POP 3 (Post Office Protocol) – прием сообщений электронной почты HTTP FTP SMTP POP 3 TCP/IP ! Все протоколы служб основаны на TCP/IP!

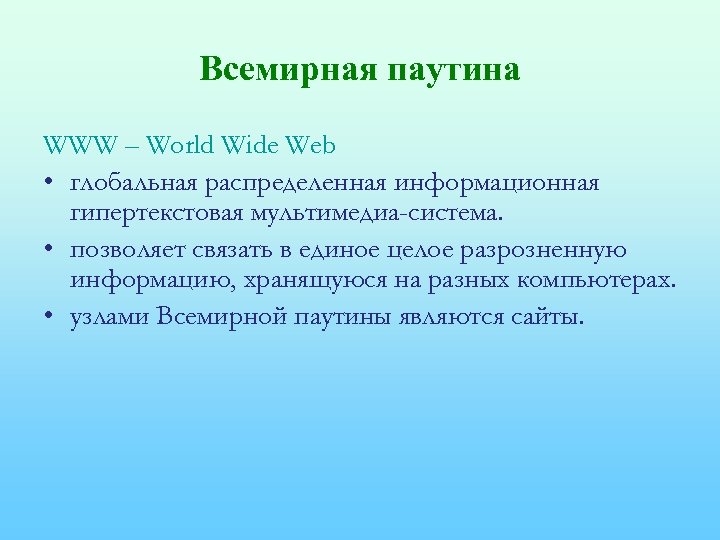

Всемирная паутина WWW – World Wide Web • глобальная распределенная информационная гипертекстовая мультимедиа-система. • позволяет связать в единое целое разрозненную информацию, хранящуюся на разных компьютерах. • узлами Всемирной паутины являются сайты.

Сайт • от англ. site – местоположение, участок • это набор из нескольких десятков, сотен или даже тысяч web -страниц, связанных вместе единой темой, общим оформлением, взаимными гипертекстовыми ссылками и, как правило, близким размещением • это собственное место в виртуальной реальности, своего рода открытый дом, куда может войти каждый желающий

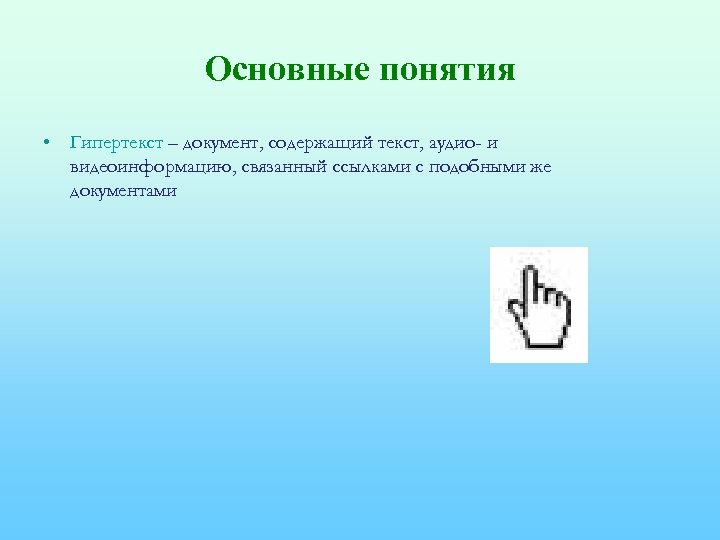

Основные понятия • Гипертекст – документ, содержащий текст, аудио- и видеоинформацию, связанный ссылками с подобными же документами

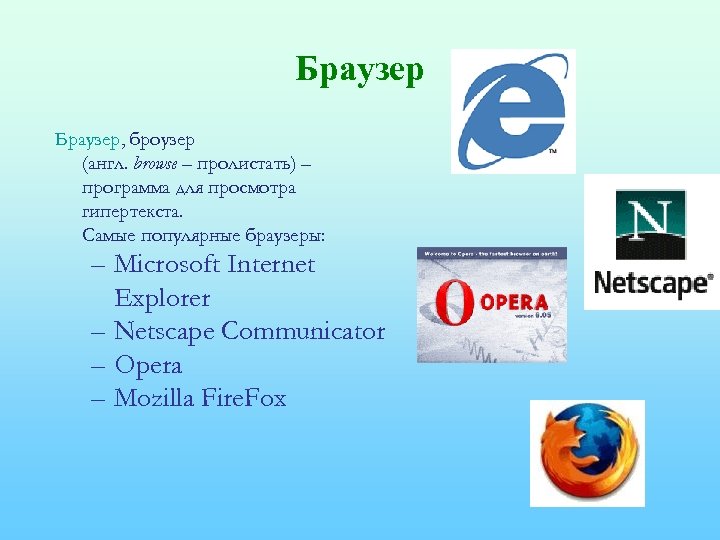

Браузер, броузер (англ. browse – пролистать) – программа для просмотра гипертекста. Самые популярные браузеры: – Microsoft Internet Explorer – Netscape Communicator – Opera – Mozilla Fire. Fox

Адресация сайтов URL – Universal Resource Locator – универсальный указатель ресурса • указывает точное местонахождение документа в сети. http: //www. microsoft. com/cio/industry. htm протокол обмена имя файла имя сайта имя раздела (путь)

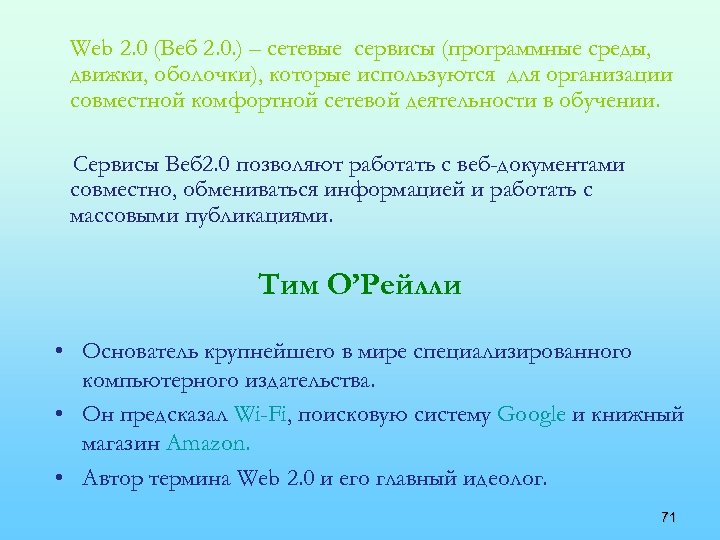

Web 2. 0 (Веб 2. 0. ) – сетевые сервисы (программные среды, движки, оболочки), которые используются для организации совместной комфортной сетевой деятельности в обучении. Сервисы Веб 2. 0 позволяют работать с веб-документами совместно, обмениваться информацией и работать с массовыми публикациями. Тим O’Рейлли • Основатель крупнейшего в мире специализированного компьютерного издательства. • Он предсказал Wi-Fi, поисковую систему Google и книжный магазин Amazon. • Автор термина Web 2. 0 и его главный идеолог. 71

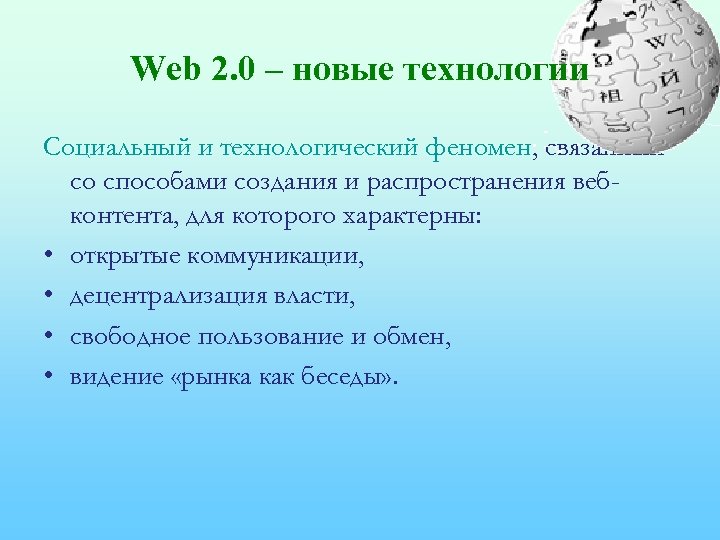

Web 2. 0 – новые технологии Социальный и технологический феномен, связанный со способами создания и распространения вебконтента, для которого характерны: • открытые коммуникации, • децентрализация власти, • свободное пользование и обмен, • видение «рынка как беседы» .

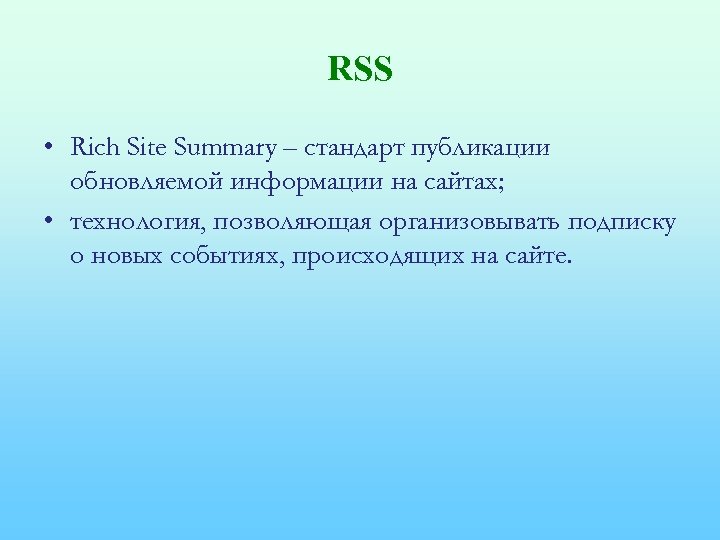

RSS • Rich Site Summary – стандарт публикации обновляемой информации на сайтах; • технология, позволяющая организовывать подписку о новых событиях, происходящих на сайте.

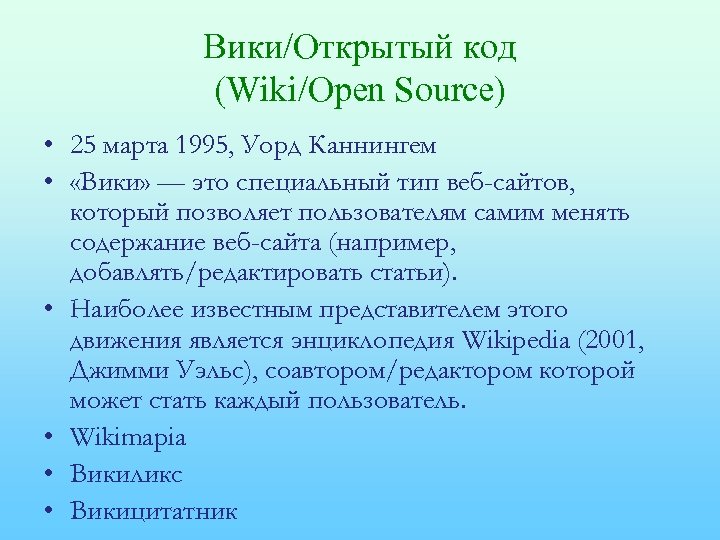

Вики/Открытый код (Wiki/Open Source) • 25 марта 1995, Уорд Каннингем • «Вики» — это специальный тип веб-сайтов, который позволяет пользователям самим менять содержание веб-сайта (например, добавлять/редактировать статьи). • Наиболее известным представителем этого движения является энциклопедия Wikipedia (2001, Джимми Уэльс), соавтором/редактором которой может стать каждый пользователь. • Wikimapia • Викиликс • Викицитатник

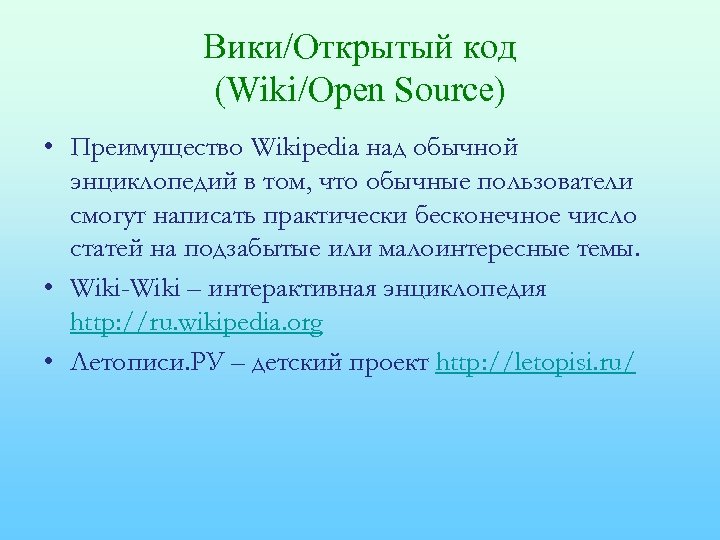

Вики/Открытый код (Wiki/Open Source) • Преимущество Wikipedia над обычной энциклопедий в том, что обычные пользователи смогут написать практически бесконечное число статей на подзабытые или малоинтересные темы. • Wiki-Wiki – интерактивная энциклопедия http: //ru. wikipedia. org • Летописи. РУ – детский проект http: //letopisi. ru/

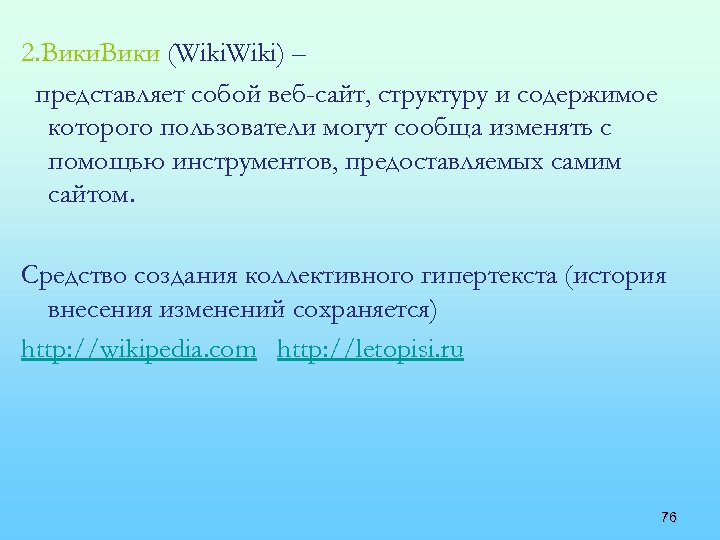

2. Вики (Wiki) – представляет собой веб-сайт, структуру и содержимое которого пользователи могут сообща изменять с помощью инструментов, предоставляемых самим сайтом. Средство создания коллективного гипертекста (история внесения изменений сохраняется) http: //wikipedia. com http: //letopisi. ru 76

Веблоги/блоги (weblogs/blogs) • Блоги — это персональные журналы с широким применением. https: //www. blogger. com/ • Кто-то держит их для собственного удовольствия и описывает там самые знаменательные события своей жизни, кто-то — публикует на блогах ссылки на особо понравившиеся статьи, кто-то — пишет о наиболее интересных бизнес-решениях и технологиях. • Сервис «Живой журнал» (блоги) http: //www. livejournal. com/community/iteachers_sar/

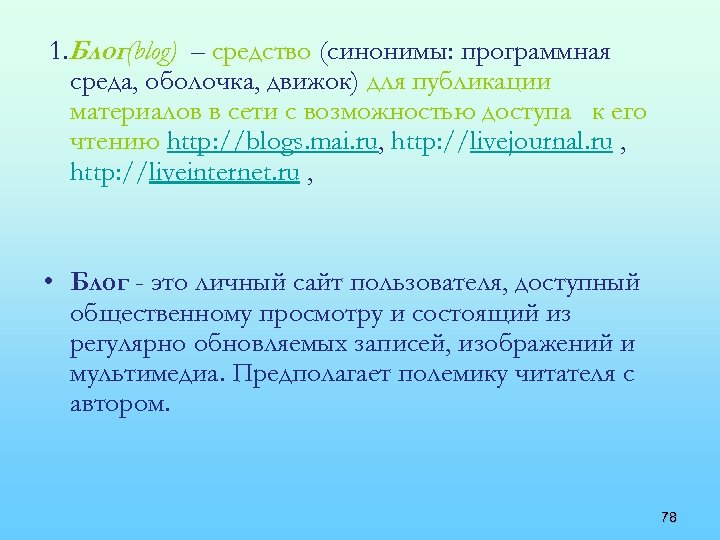

1. Блог(blog) – средство (синонимы: программная среда, оболочка, движок) для публикации материалов в сети с возможностью доступа к его чтению http: //blogs. mai. ru, http: //livejournal. ru , http: //liveinternet. ru , • Блог - это личный сайт пользователя, доступный общественному просмотру и состоящий из регулярно обновляемых записей, изображений и мультимедиа. Предполагает полемику читателя с автором. 78

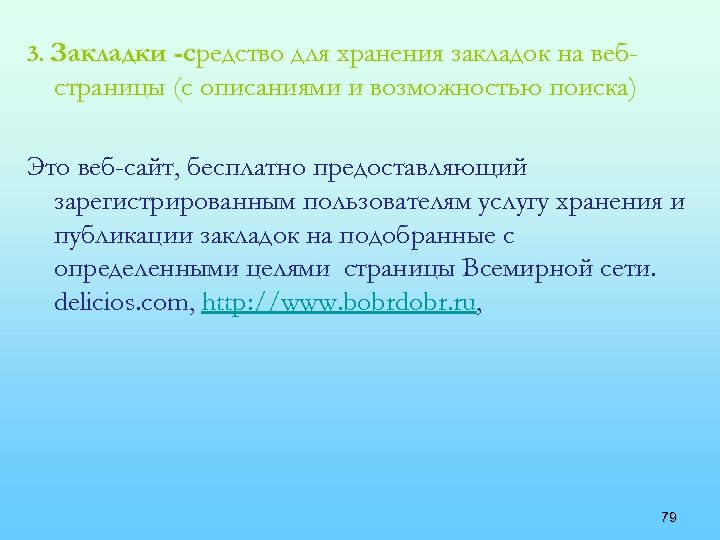

3. Закладки -средство для хранения закладок на веб- страницы (с описаниями и возможностью поиска) Это веб-сайт, бесплатно предоставляющий зарегистрированным пользователям услугу хранения и публикации закладок на подобранные с определенными целями страницы Всемирной сети. delicios. com, http: //www. bobrdobr. ru, 79

Закладки в Рунете • http: //zakladki. yandex. ru/welcome. xml Яндекс закладки • http: //memori. ru/ Закладки на память • http: //bobrdobr. ru/ Бобрдобр • http: //www. 100 zakladok. ru/ Сто закладок • http: //www. zakladki. com/ Закладки 80

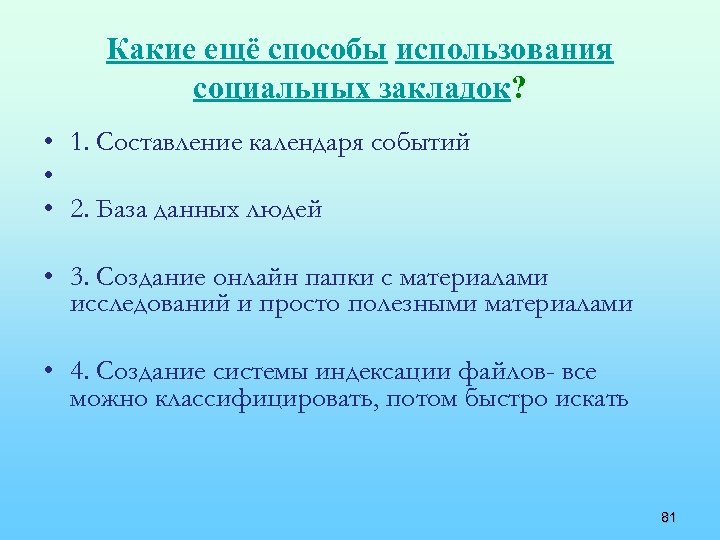

Какие ещё способы использования социальных закладок? • 1. Составление календаря событий • • 2. База данных людей • 3. Создание онлайн папки с материалами исследований и просто полезными материалами • 4. Создание системы индексации файлов- все можно классифицировать, потом быстро искать 81

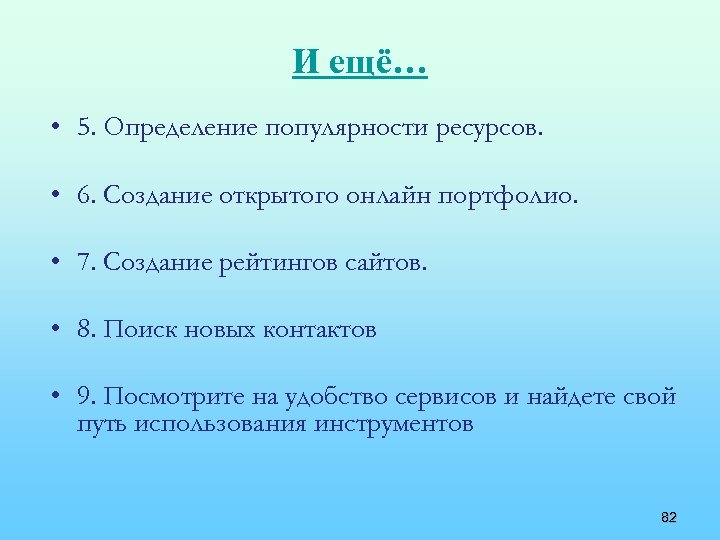

И ещё… • 5. Определение популярности ресурсов. • 6. Создание открытого онлайн портфолио. • 7. Создание рейтингов сайтов. • 8. Поиск новых контактов • 9. Посмотрите на удобство сервисов и найдете свой путь использования инструментов 82

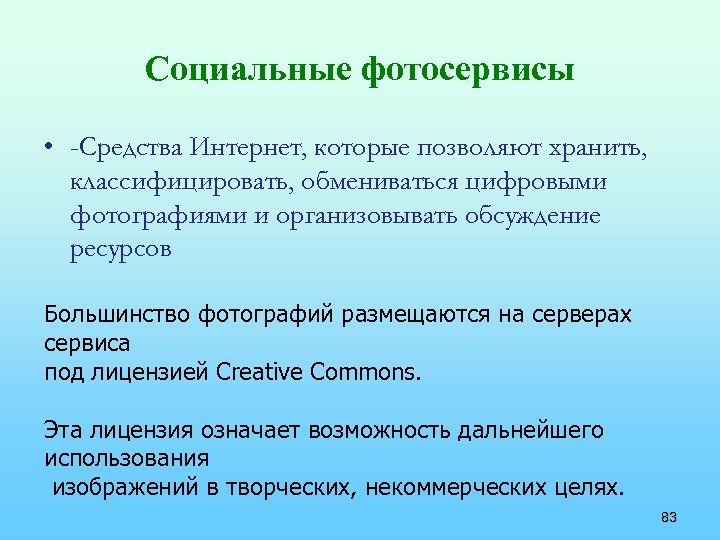

Социальные фотосервисы • -Средства Интернет, которые позволяют хранить, классифицировать, обмениваться цифровыми фотографиями и организовывать обсуждение ресурсов Большинство фотографий размещаются на серверах сервиса под лицензией Creative Commons. Эта лицензия означает возможность дальнейшего использования изображений в творческих, некоммерческих целях. 83

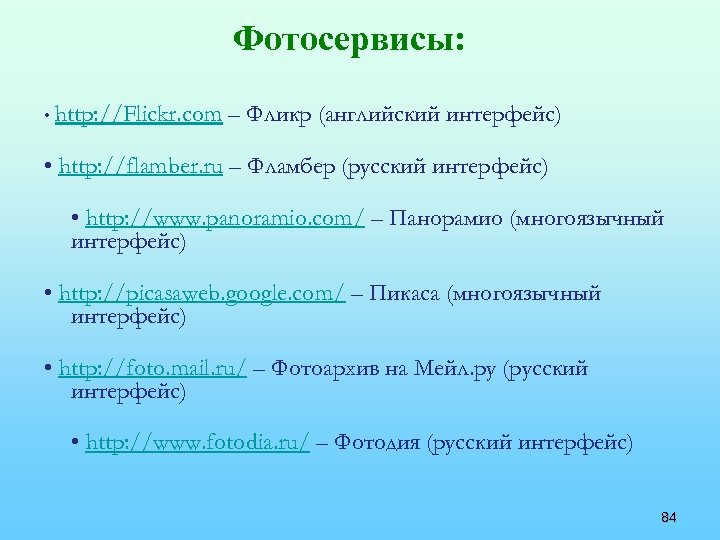

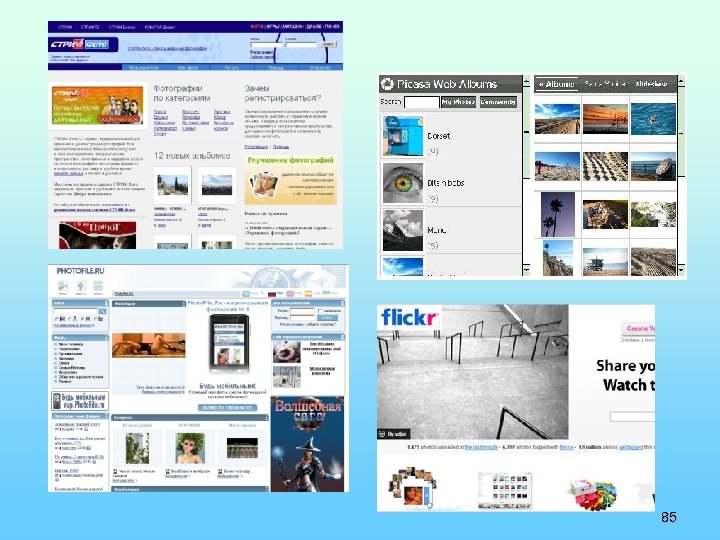

Фотосервисы: • http: //Flickr. com – Фликр (английский интерфейс) • http: //flamber. ru – Фламбер (русский интерфейс) • http: //www. panoramio. com/ – Панорамио (многоязычный интерфейс) • http: //picasaweb. google. com/ – Пикаса (многоязычный интерфейс) • http: //foto. mail. ru/ – Фотоархив на Мейл. ру (русский интерфейс) • http: //www. fotodia. ru/ – Фотодия (русский интерфейс) 84

85

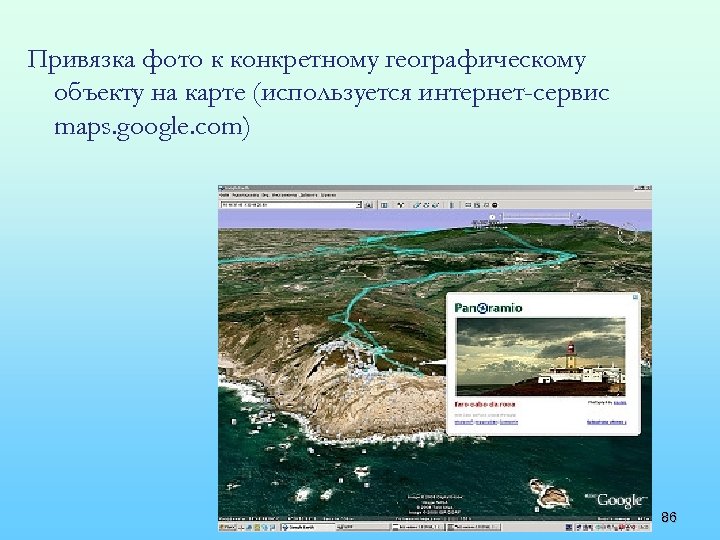

Привязка фото к конкретному географическому объекту на карте (используется интернет-сервис maps. google. com) 86

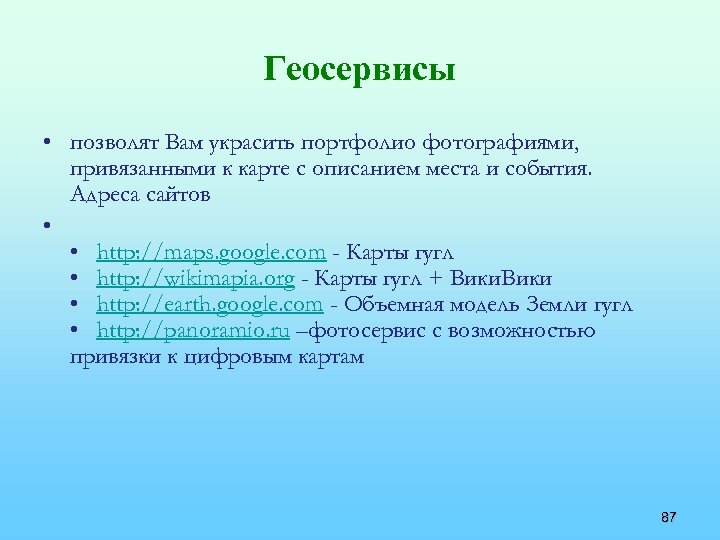

Геосервисы • позволят Вам украсить портфолио фотографиями, привязанными к карте с описанием места и события. Адреса сайтов • • http: //maps. google. com - Карты гугл • http: //wikimapia. org - Карты гугл + Вики • http: //earth. google. com - Объемная модель Земли гугл • http: //panoramio. ru –фотосервис с возможностью привязки к цифровым картам 87

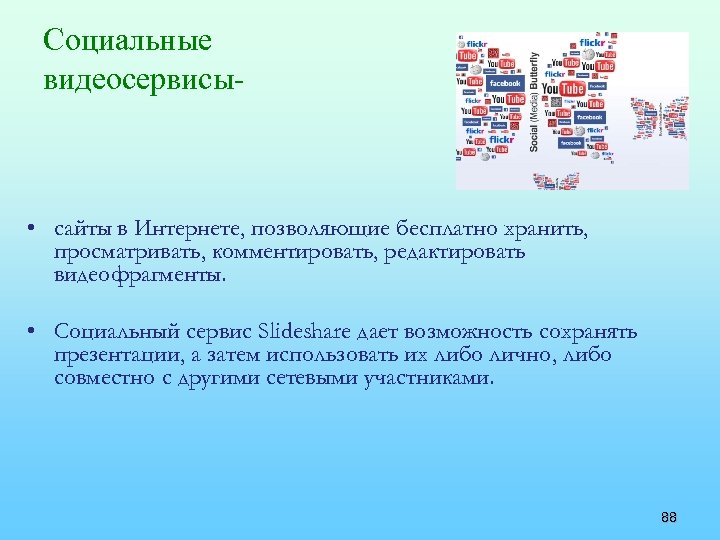

Социальные видеосервисы- • сайты в Интернете, позволяющие бесплатно хранить, просматривать, комментировать, редактировать видеофрагменты. • Социальный сервис Slideshare дает возможность сохранять презентации, а затем использовать их либо лично, либо совместно с другими сетевыми участниками. 88

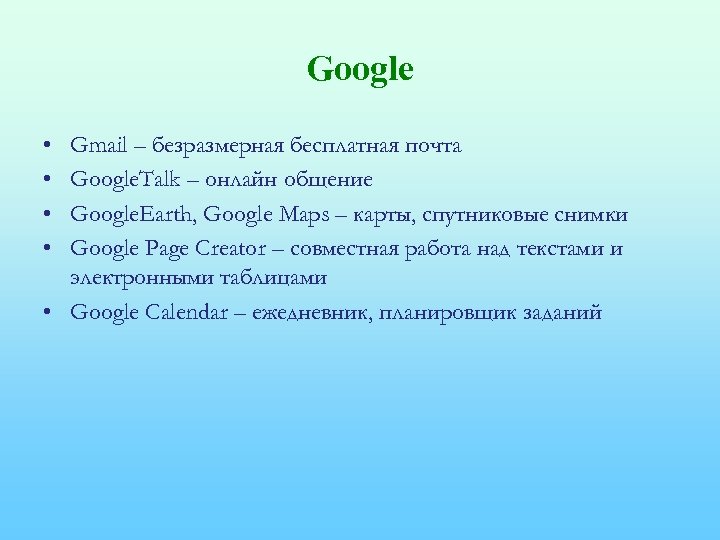

Google • • Gmail – безразмерная бесплатная почта Google. Talk – онлайн общение Google. Earth, Google Maps – карты, спутниковые снимки Google Page Creator – совместная работа над текстами и электронными таблицами • Google Calendar – ежедневник, планировщик заданий

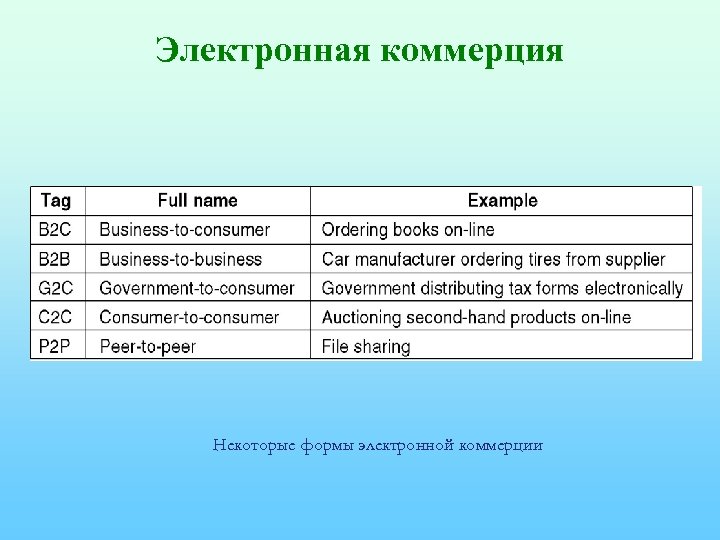

Электронная коммерция Некоторые формы электронной коммерции

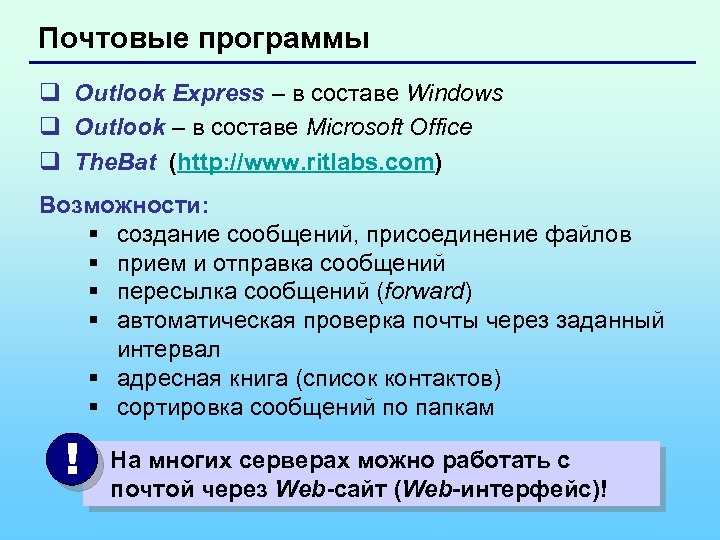

Почтовые программы q Outlook Express – в составе Windows q Outlook – в составе Microsoft Office q The. Bat (http: //www. ritlabs. com) Возможности: § создание сообщений, присоединение файлов § прием и отправка сообщений § пересылка сообщений (forward) § автоматическая проверка почты через заданный интервал § адресная книга (список контактов) § сортировка сообщений по папкам ! На многих серверах можно работать с почтой через Web-сайт (Web-интерфейс)!

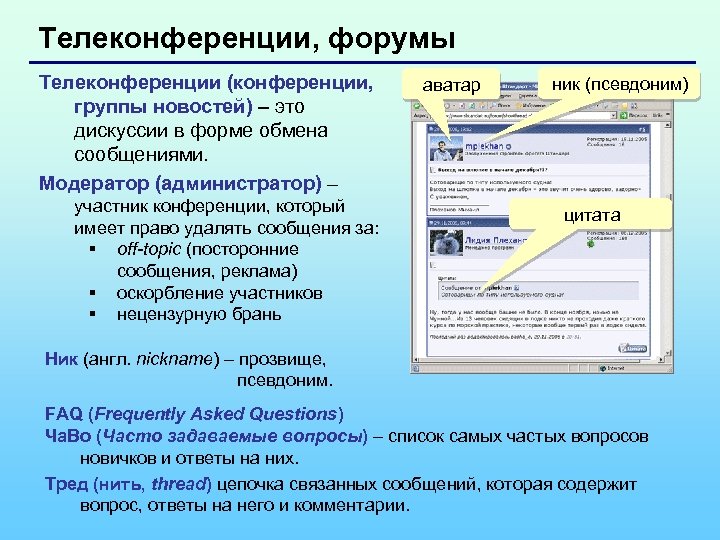

Телеконференции, форумы Телеконференции (конференции, группы новостей) – это дискуссии в форме обмена сообщениями. Модератор (администратор) – участник конференции, который имеет право удалять сообщения за: § off-topic (посторонние сообщения, реклама) § оскорбление участников § нецензурную брань аватар ник (псевдоним) цитата Ник (англ. nickname) – прозвище, псевдоним. FAQ (Frequently Asked Questions) Ча. Во (Часто задаваемые вопросы) – список самых частых вопросов новичков и ответы на них. Тред (нить, thread) цепочка связанных сообщений, которая содержит вопрос, ответы на него и комментарии.

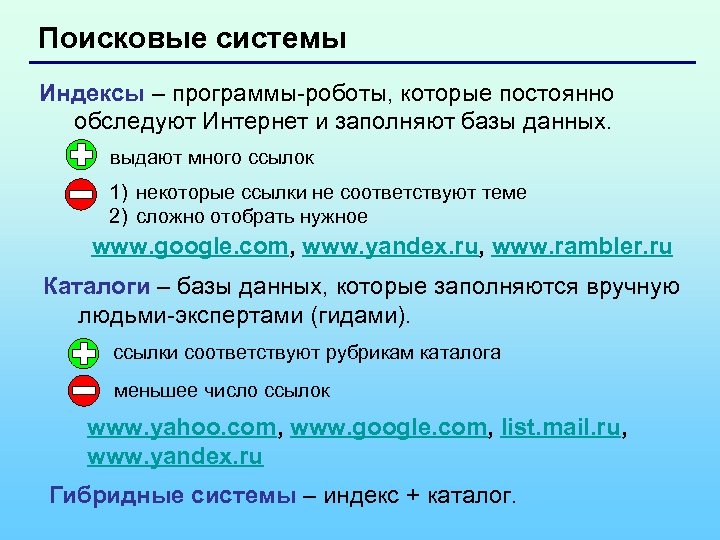

Поисковые системы Индексы – программы-роботы, которые постоянно обследуют Интернет и заполняют базы данных. выдают много ссылок 1) некоторые ссылки не соответствуют теме 2) сложно отобрать нужное www. google. com, www. yandex. ru, www. rambler. ru Каталоги – базы данных, которые заполняются вручную людьми-экспертами (гидами). ссылки соответствуют рубрикам каталога меньшее число ссылок www. yahoo. com, www. google. com, list. mail. ru, www. yandex. ru Гибридные системы – индекс + каталог.

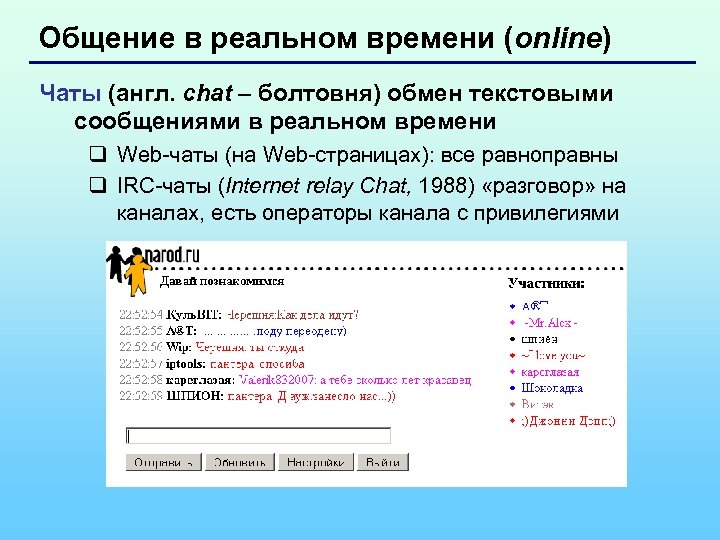

Общение в реальном времени (online) Чаты (англ. chat – болтовня) обмен текстовыми сообщениями в реальном времени q Web-чаты (на Web-страницах): все равноправны q IRC-чаты (Internet relay Chat, 1988) «разговор» на каналах, есть операторы канала с привилегиями

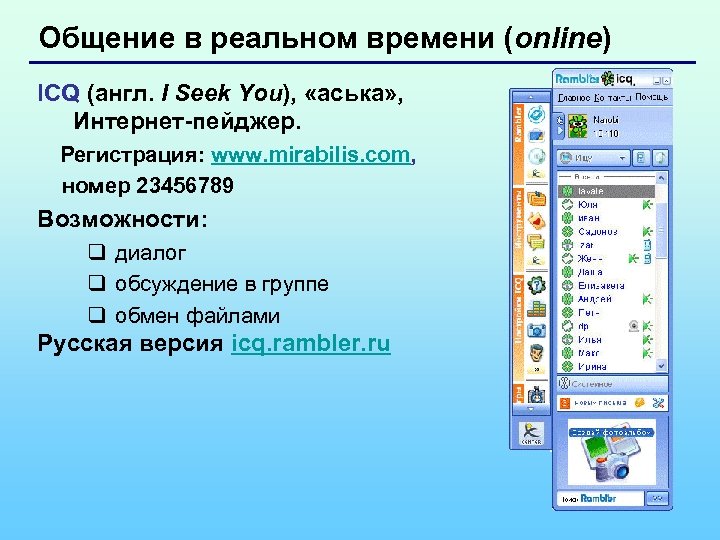

Общение в реальном времени (online) ICQ (англ. I Seek You), «аська» , Интернет-пейджер. Регистрация: www. mirabilis. com, номер 23456789 Возможности: q диалог q обсуждение в группе q обмен файлами Русская версия icq. rambler. ru

Интернет-телефон Skype (www. skype. com, www. skype. ru) разговор в реальном времени Skype Бесплатно § § ТЕЛЕФОННАЯ СТАНЦИЯ Звонки Skype – Skype Пересылка файлов Групповые и индивидуальные чаты Телеконференции (до 9 человек) За плату § Звонки на стационарные и мобильные телефоны § Прием звонков с обычных телефонов в Skype § Отправка и получение голосовых сообщений и SMS

Интернет через мобильный телефон WAP (Wireless Application Protocol) • загрузка игрушек, музыки, погоды • только сайты операторов связи, метеосайты, электронная почта, Интернет-магазины 1) высокая стоимость (старые технологии) 2) немного возможностей GPRS (General Packet Radio Service) или EDGE (Enhanced Data for Global Evolution) • • встроенный браузер (Opera Mini – сжатие страниц) поддержка языка Java встроенная программа для e-mail можно использовать вместо модема для компьютера Смартфоны: кроме того • проигрывание музыки, видео • съемка фото и видео • операционная система, офисные программы

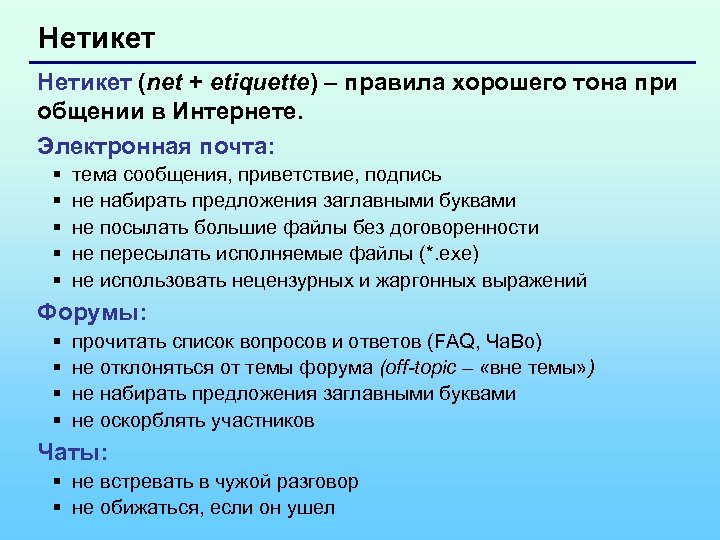

Нетикет (net + etiquette) – правила хорошего тона при общении в Интернете. Электронная почта: § § § тема сообщения, приветствие, подпись не набирать предложения заглавными буквами не посылать большие файлы без договоренности не пересылать исполняемые файлы (*. exe) не использовать нецензурных и жаргонных выражений Форумы: § § прочитать список вопросов и ответов (FAQ, Ча. Во) не отклоняться от темы форума (off-topic – «вне темы» ) не набирать предложения заглавными буквами не оскорблять участников Чаты: § не встревать в чужой разговор § не обижаться, если он ушел

Беспроводные сети Каналы связи: • радиосвязь, обычно до 100 м (11 Мбит/c, 54 Мбит/с) • инфракрасное излучение (5 -10 Мбит/с) • инфракрасные лазеры (до 100 Мбит/с) q q q не нужно прокладывать кабель удобно для пользователей с ноутбуками дальняя связь – до нескольких тысяч километров проблемы совместимости с другими радиоисточниками низкая безопасность обмена данными слабая помехозащищенность Технология Wi. Fi (Wireless Fidelity) точка доступа до 50 компьютеров

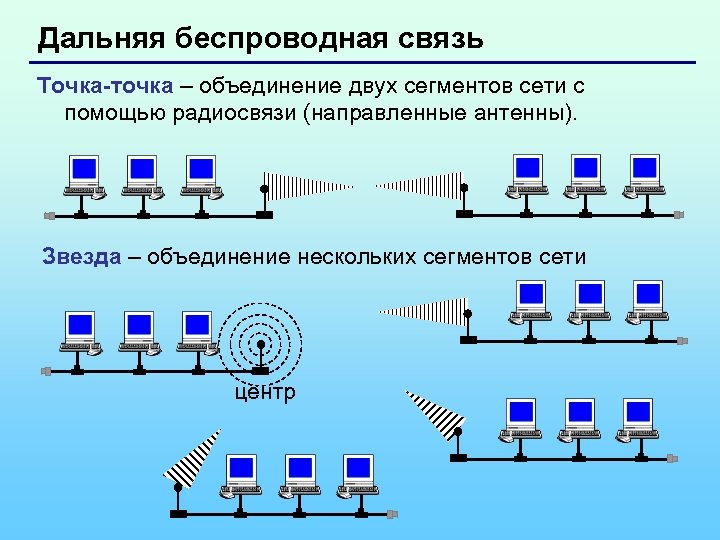

Дальняя беспроводная связь Точка-точка – объединение двух сегментов сети с помощью радиосвязи (направленные антенны). Звезда – объединение нескольких сегментов сети центр

Киберсквоттинг. Что это такое? Киберсквоттинг • Киберсквоттинг – захват доменных имен с целью наживы, от английского cybersquatting. Отраслевой Брендовый Географический Именной По материалам сайта Киберсквоттинг. ru Тайпсквоттинг

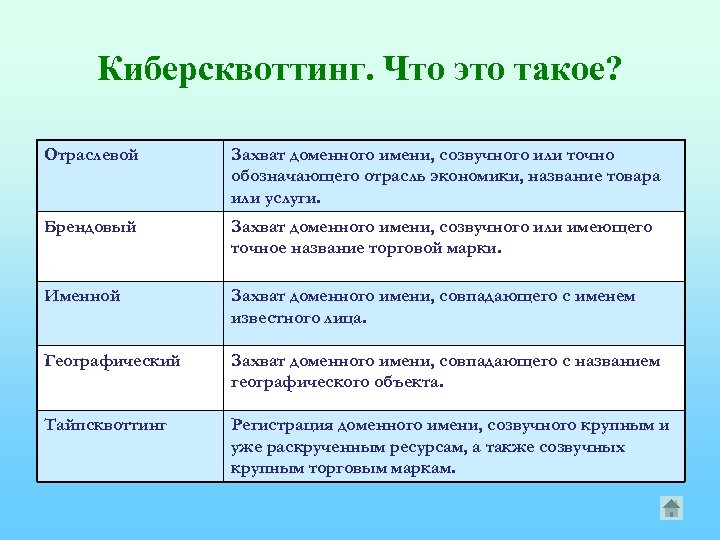

Киберсквоттинг. Что это такое? Отраслевой Захват доменного имени, созвучного или точно обозначающего отрасль экономики, название товара или услуги. Брендовый Захват доменного имени, созвучного или имеющего точное название торговой марки. Именной Захват доменного имени, совпадающего с именем известного лица. Географический Захват доменного имени, совпадающего с названием географического объекта. Тайпсквоттинг Регистрация доменного имени, созвучного крупным и уже раскрученным ресурсам, а также созвучных крупным торговым маркам.

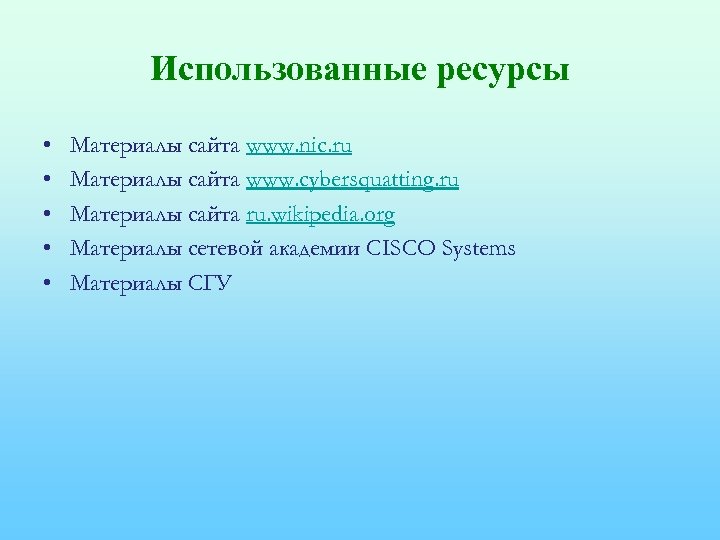

Использованные ресурсы • • • Материалы сайта www. nic. ru Материалы сайта www. cybersquatting. ru Материалы сайта ru. wikipedia. org Материалы сетевой академии CISCO Systems Материалы СГУ
