Компьютерные сети Централизованная обработка данных Центральная ЭВМ

Компьютерные сети

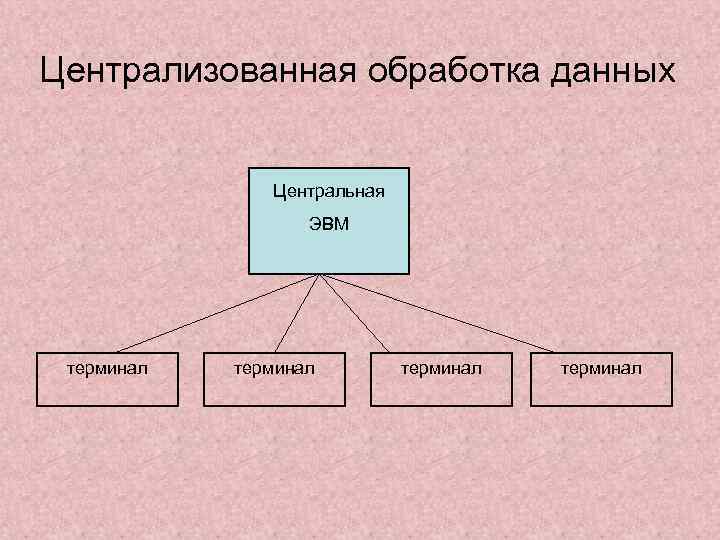

Централизованная обработка данных Центральная ЭВМ терминал

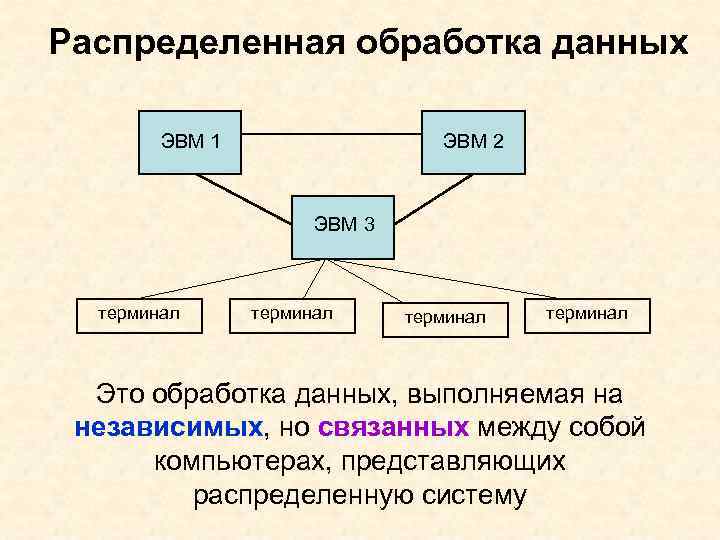

Распределенная обработка данных ЭВМ 2 ЭВМ 1 ЭВМ 3 терминал Это обработка данных, выполняемая на независимых, но связанных между собой компьютерах, представляющих распределенную систему

Компьютерная (вычислительная) сеть – совокупность компьютеров и терминалов, соединенных с помощью каналов связи в единую систему, удовлетворяющую требованиям распределенной обработки данных. Абоненты сети – объекты, генерирующие или потребляющие информацию в сети.

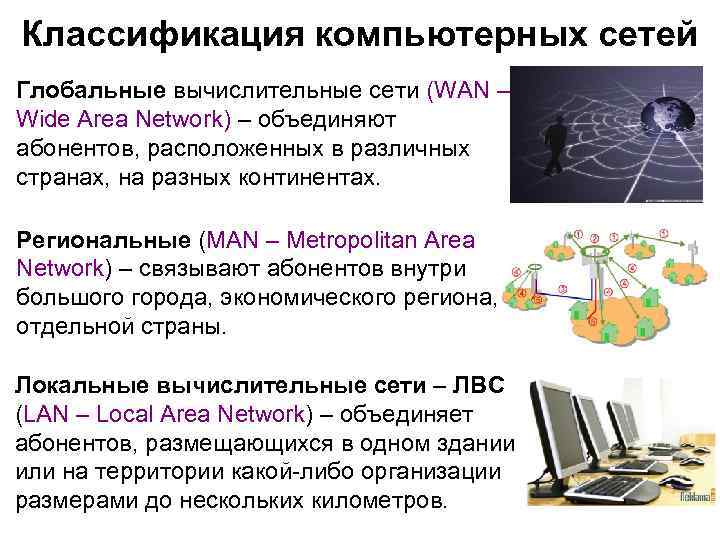

Классификация компьютерных сетей Глобальные вычислительные сети (WAN – Wide Area Network) – объединяют абонентов, расположенных в различных странах, на разных континентах. Региональные (MAN – Metropolitan Area Network) – связывают абонентов внутри большого города, экономического региона, отдельной страны. Локальные вычислительные сети – ЛВС (LAN – Local Area Network) – объединяет абонентов, размещающихся в одном здании или на территории какой-либо организации размерами до нескольких километров.

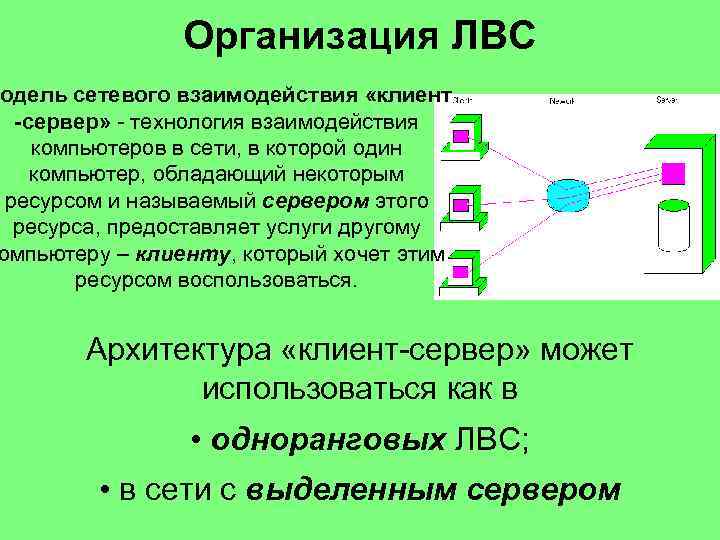

Организация ЛВС одель сетевого взаимодействия «клиент -сервер» - технология взаимодействия компьютеров в сети, в которой один компьютер, обладающий некоторым ресурсом и называемый сервером этого ресурса, предоставляет услуги другому омпьютеру – клиенту, который хочет этим ресурсом воспользоваться. Архитектура «клиент-сервер» может использоваться как в • одноранговых ЛВС; • в сети с выделенным сервером

Топологии сети Топология ЛВС – это усредненная геометрическая схема соединений узлов сети. Основные топологии:

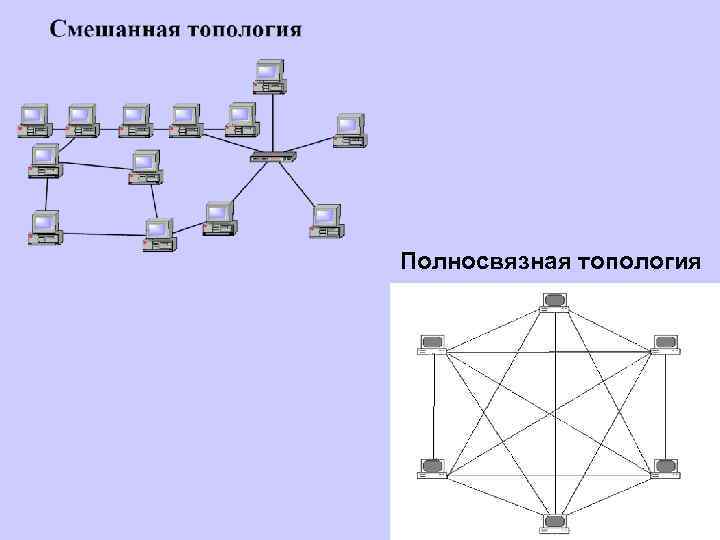

Полносвязная топология

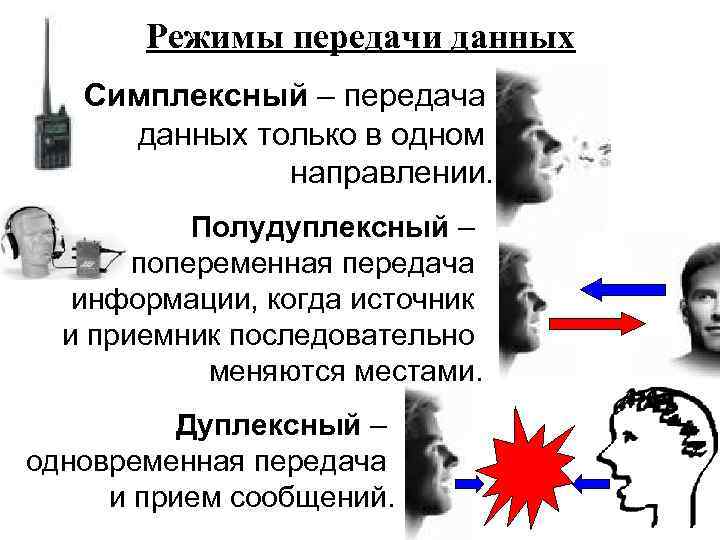

Режимы передачи данных Симплексный – передача данных только в одном направлении. Полудуплексный – попеременная передача информации, когда источник и приемник последовательно меняются местами. Дуплексный – одновременная передача и прием сообщений.

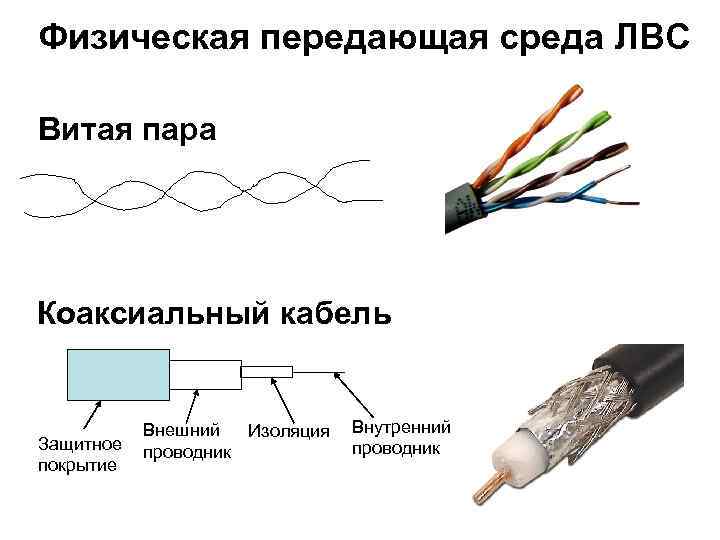

Физическая передающая среда ЛВС Витая пара Коаксиальный кабель Внешний Изоляция Защитное проводник покрытие Внутренний проводник

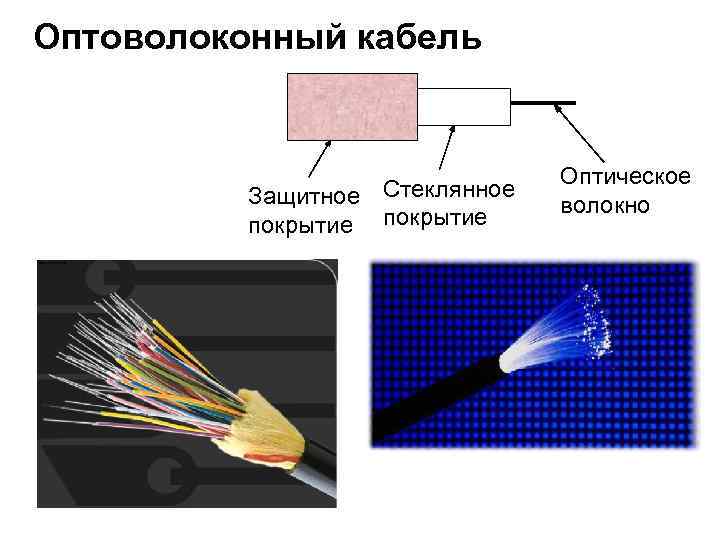

Оптоволоконный кабель Защитное Стеклянное покрытие Оптическое волокно

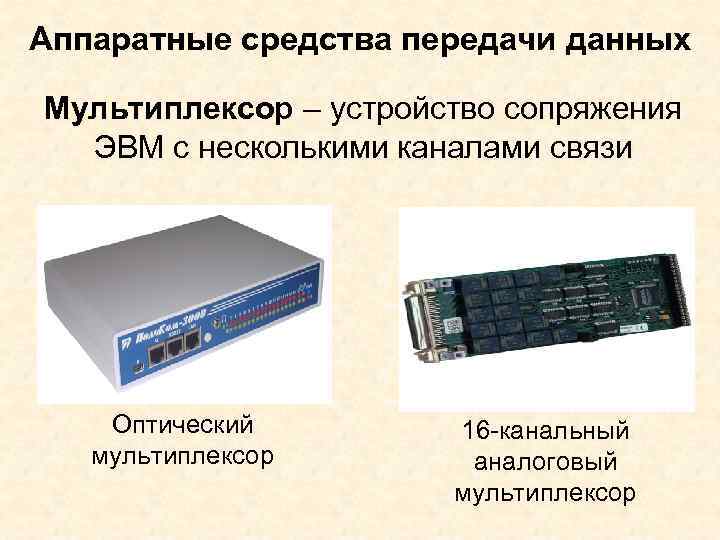

Аппаратные средства передачи данных Мультиплексор – устройство сопряжения ЭВМ с несколькими каналами связи Оптический мультиплексор 16 -канальный аналоговый мультиплексор

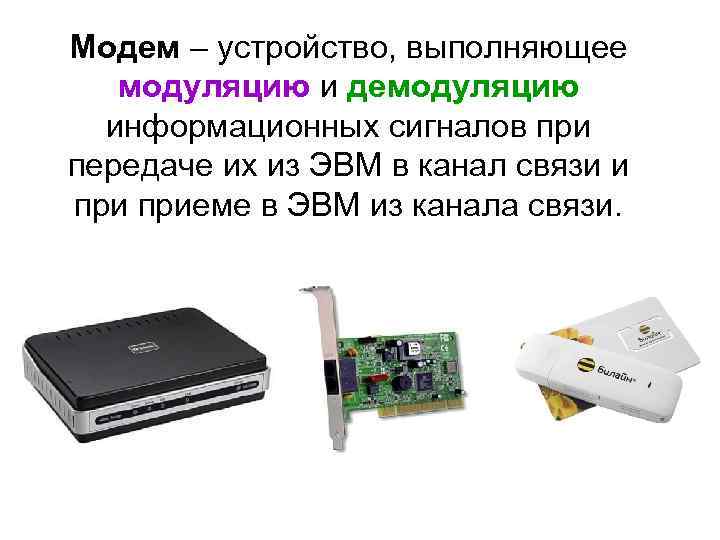

Модем – устройство, выполняющее модуляцию и демодуляцию информационных сигналов при передаче их из ЭВМ в канал связи и приеме в ЭВМ из канала связи.

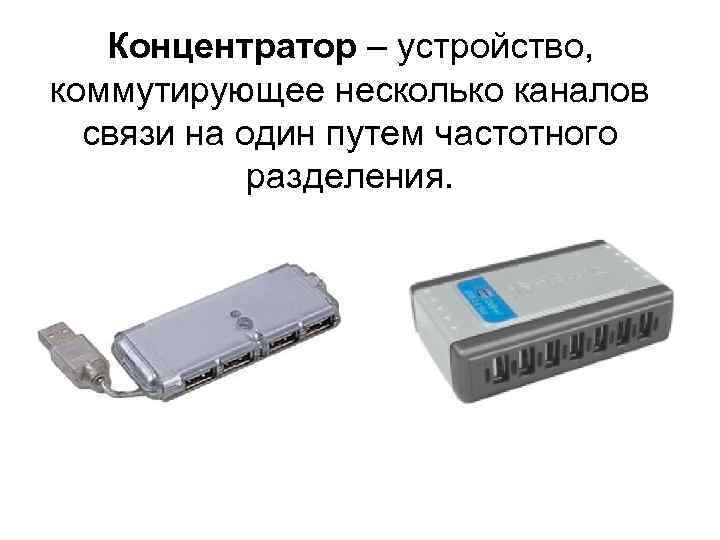

Концентратор – устройство, коммутирующее несколько каналов связи на один путем частотного разделения.

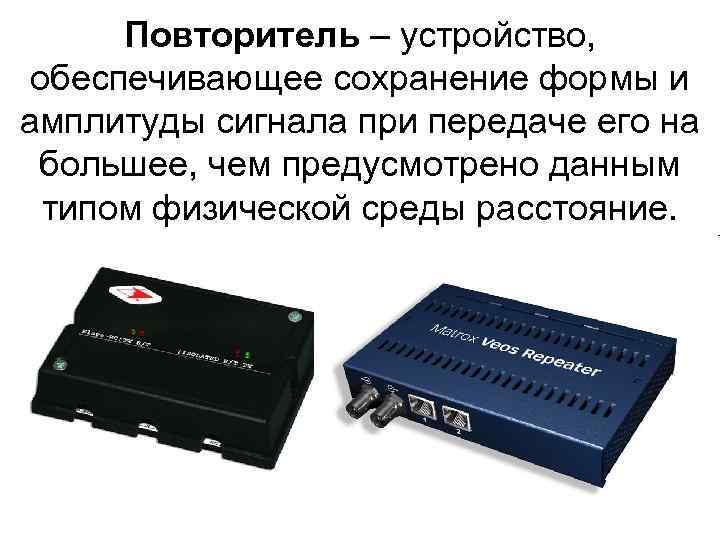

Повторитель – устройство, обеспечивающее сохранение формы и амплитуды сигнала при передаче его на большее, чем предусмотрено данным типом физической среды расстояние.

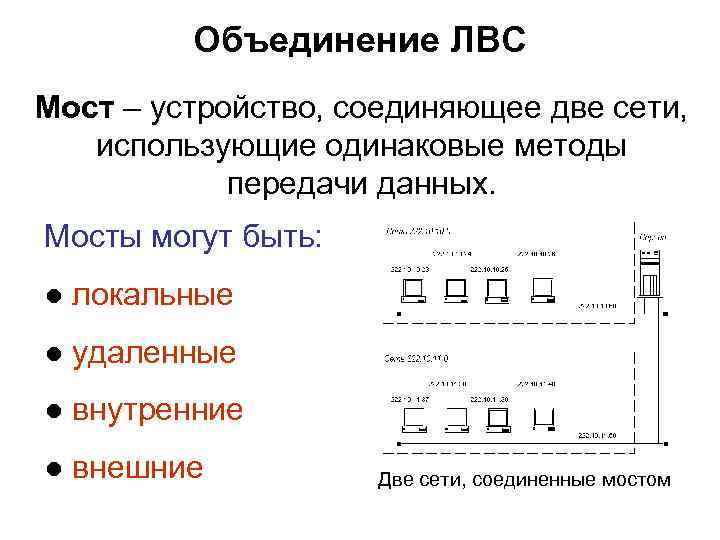

Объединение ЛВС Мост – устройство, соединяющее две сети, использующие одинаковые методы передачи данных. Мосты могут быть: ● локальные ● удаленные ● внутренние ● внешние Две сети, соединенные мостом

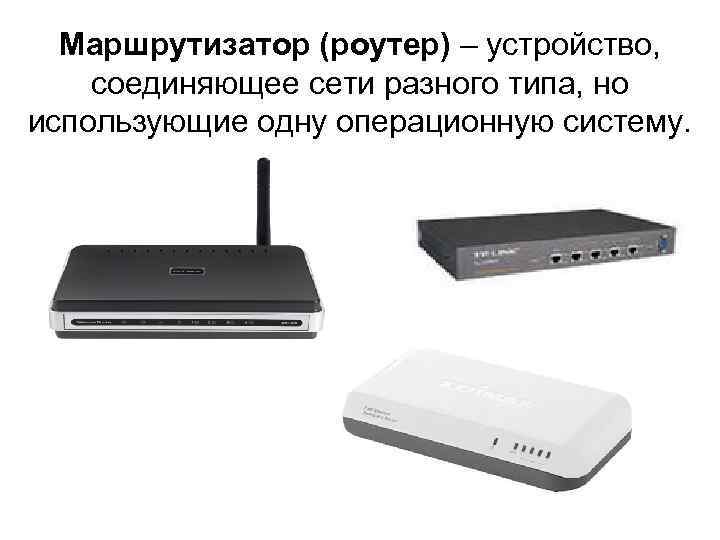

Маршрутизатор (роутер) – устройство, соединяющее сети разного типа, но использующие одну операционную систему.

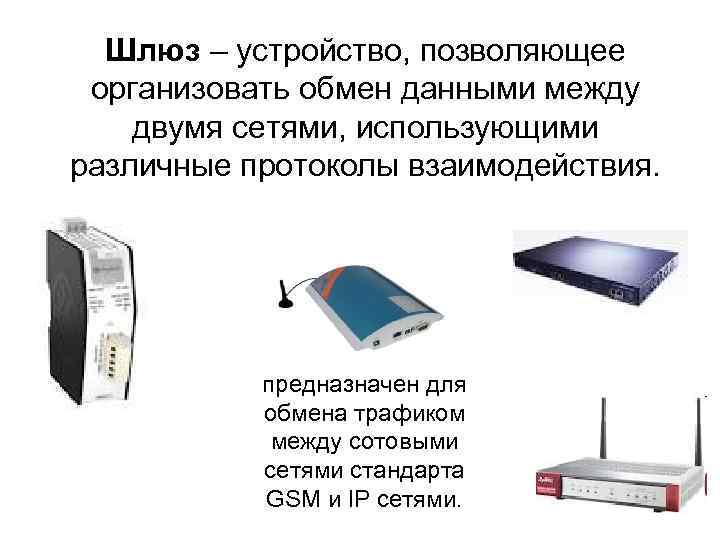

Шлюз – устройство, позволяющее организовать обмен данными между двумя сетями, использующими различные протоколы взаимодействия. предназначен для обмена трафиком между сотовыми сетями стандарта GSM и IP сетями.

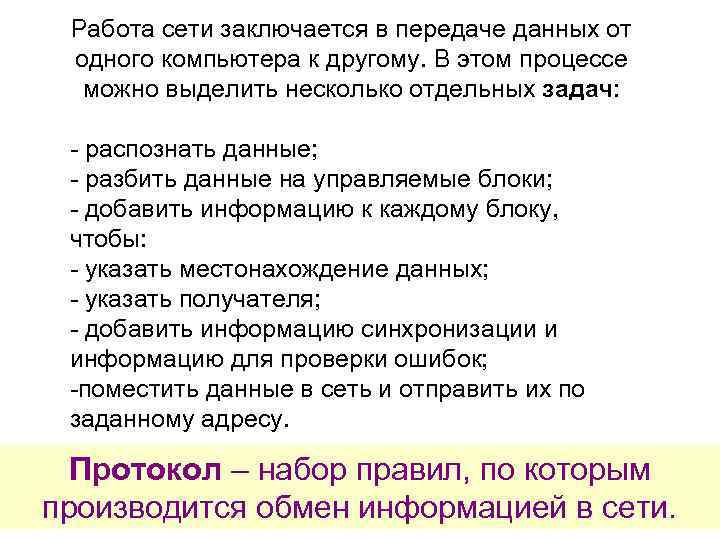

Работа сети заключается в передаче данных от одного компьютера к другому. В этом процессе можно выделить несколько отдельных задач: - распознать данные; - разбить данные на управляемые блоки; - добавить информацию к каждому блоку, чтобы: - указать местонахождение данных; - указать получателя; - добавить информацию синхронизации и информацию для проверки ошибок; -поместить данные в сеть и отправить их по заданному адресу. Протокол – набор правил, по которым производится обмен информацией в сети.

Модель взаимодействия открытых систем Открытая система – система, взаимодействующая с другими системами в соответствии с принятыми стандартами. Полностью модель носит название: ISO OSI – Open System Interconnection Reference Model Кратко – модель OSI

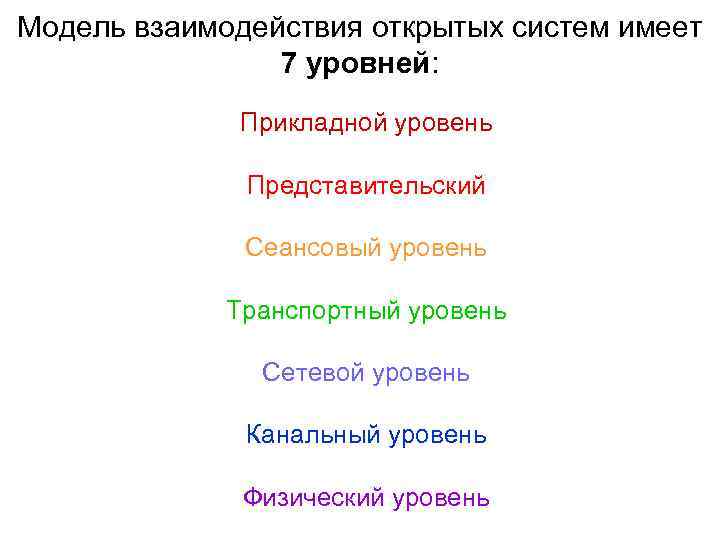

Модель взаимодействия открытых систем имеет 7 уровней: Прикладной уровень Представительский Сеансовый уровень Транспортный уровень Сетевой уровень Канальный уровень Физический уровень
