Компьютерное зрение План 1 Введение в компьютерное

Компьютерное зрение

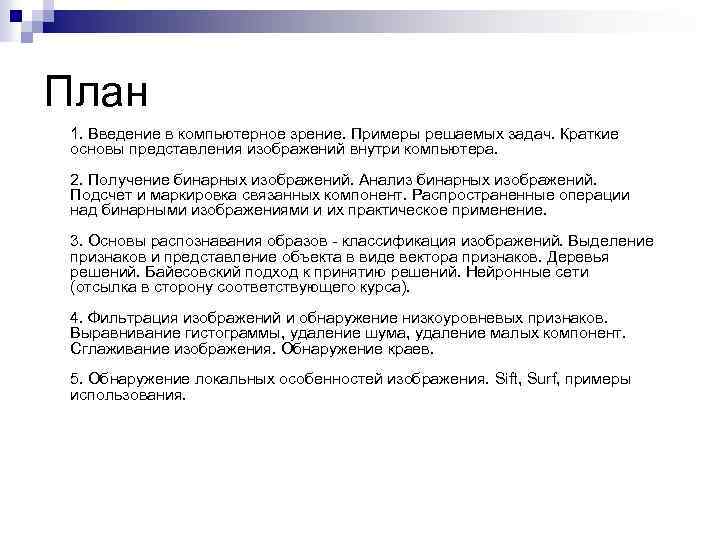

План 1. Введение в компьютерное зрение. Примеры решаемых задач. Краткие основы представления изображений внутри компьютера. 2. Получение бинарных изображений. Анализ бинарных изображений. Подсчет и маркировка связанных компонент. Распространенные операции над бинарными изображениями и их практическое применение. 3. Основы распознавания образов - классификация изображений. Выделение признаков и представление объекта в виде вектора признаков. Деревья решений. Байесовский подход к принятию решений. Нейронные сети (отсылка в сторону соответствующего курса). 4. Фильтрация изображений и обнаружение низкоуровневых признаков. Выравнивание гистограммы, удаление шума, удаление малых компонент. Сглаживание изображения. Обнаружение краев. 5. Обнаружение локальных особенностей изображения. Sift, Surf, примеры использования.

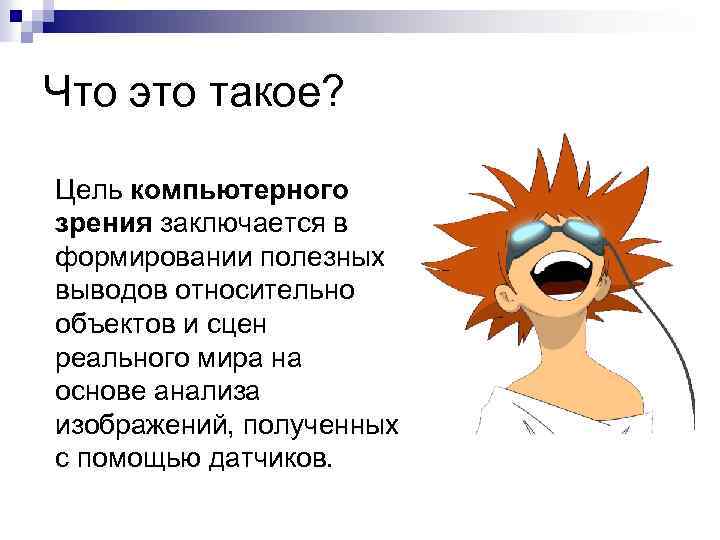

Что это такое? Цель компьютерного зрения заключается в формировании полезных выводов относительно объектов и сцен реального мира на основе анализа изображений, полученных с помощью датчиков.

Практическое применение n Поиск в базе данных изображений

Практическое применение n Контроль отверстий в поперечных балках

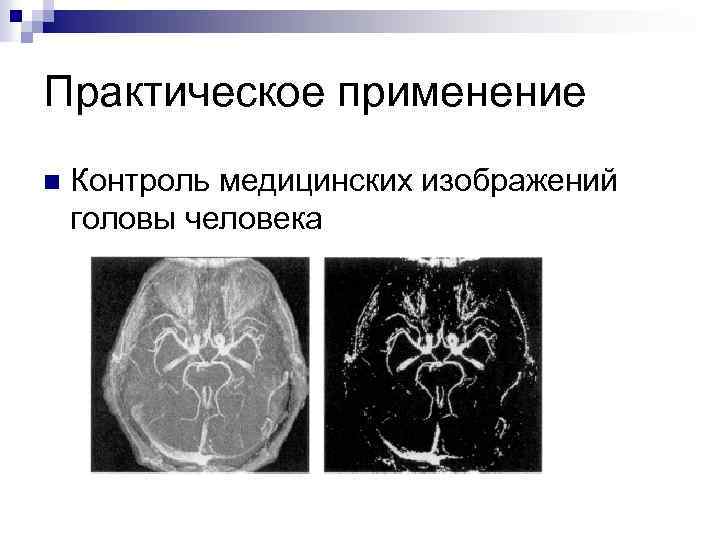

Практическое применение n Контроль медицинских изображений головы человека

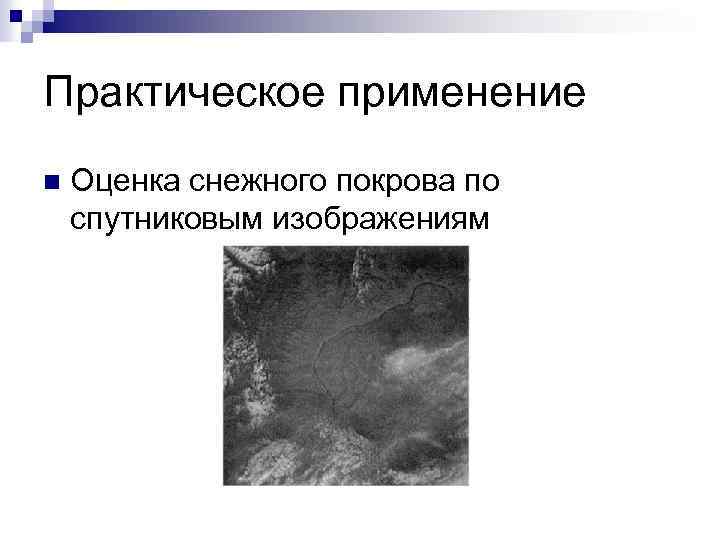

Практическое применение n Оценка снежного покрова по спутниковым изображениям

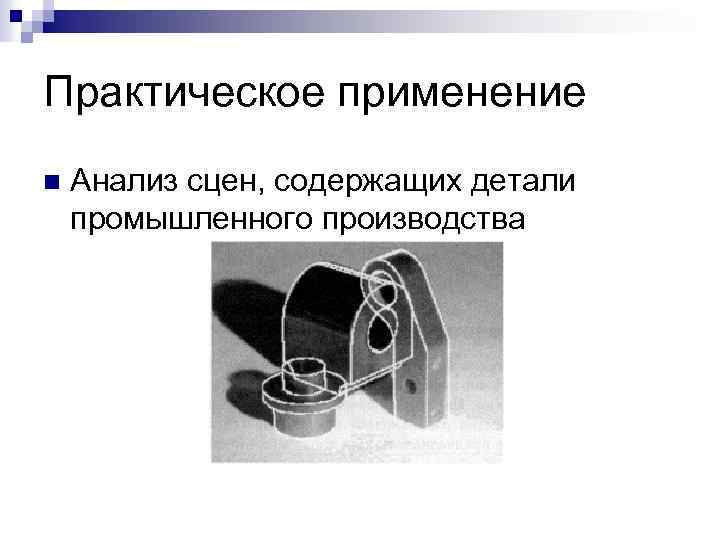

Практическое применение n Анализ сцен, содержащих детали промышленного производства

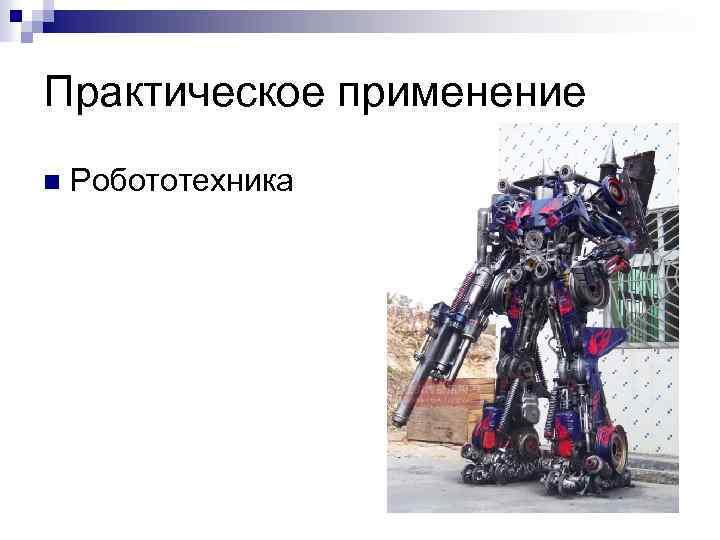

Практическое применение n Робототехника

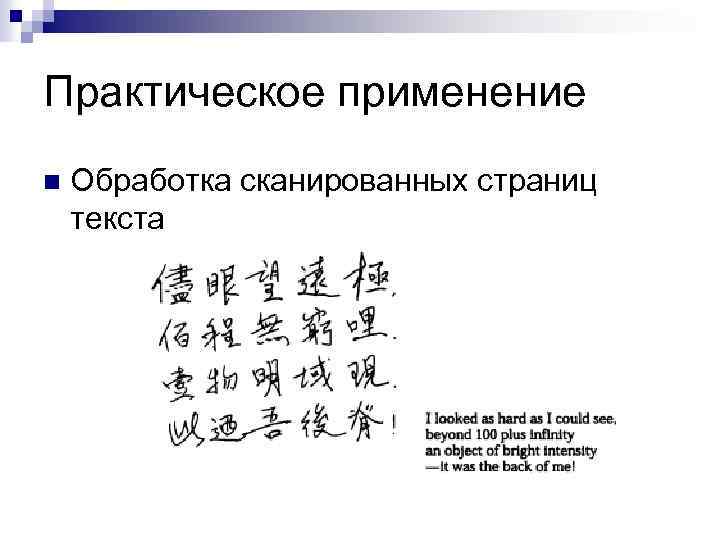

Практическое применение n Обработка сканированных страниц текста

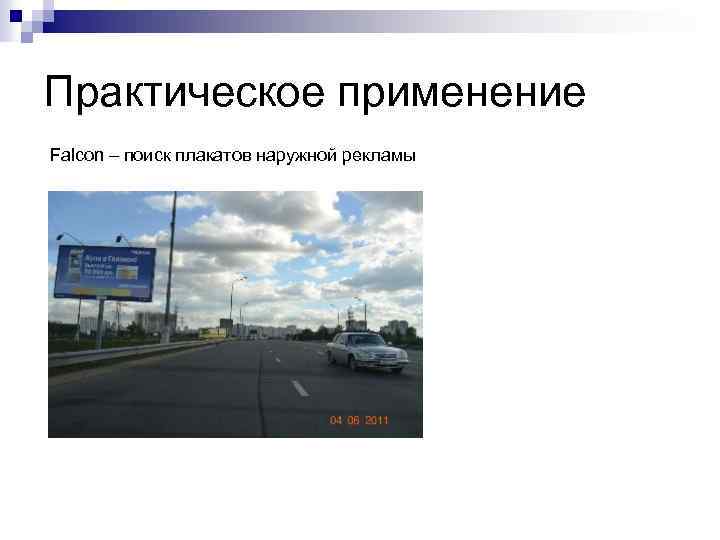

Практическое применение Falcon – поиск плакатов наружной рекламы

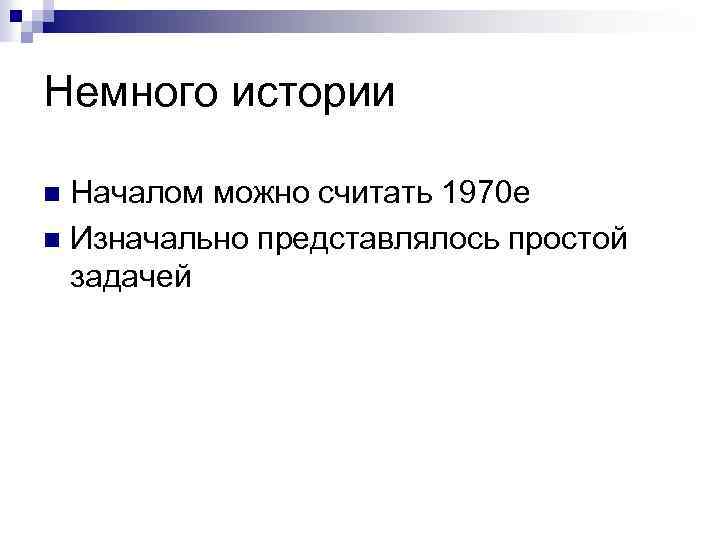

Немного истории Началом можно считать 1970 е n Изначально представлялось простой задачей n

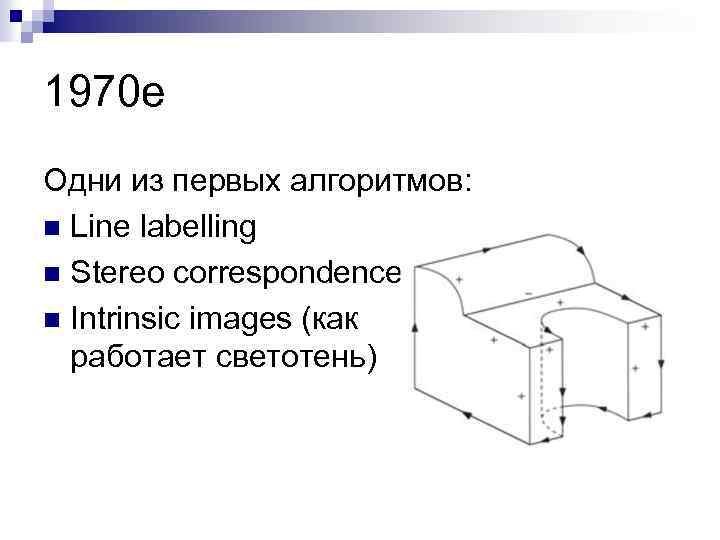

1970 е Одни из первых алгоритмов: n Line labelling n Stereo correspondence n Intrinsic images (как работает светотень)

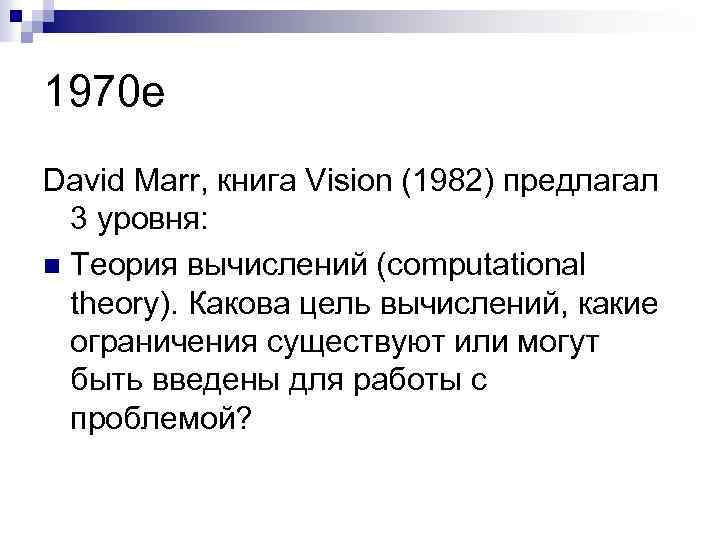

1970 е David Marr, книга Vision (1982) предлагал 3 уровня: n Теория вычислений (computational theory). Какова цель вычислений, какие ограничения существуют или могут быть введены для работы с проблемой?

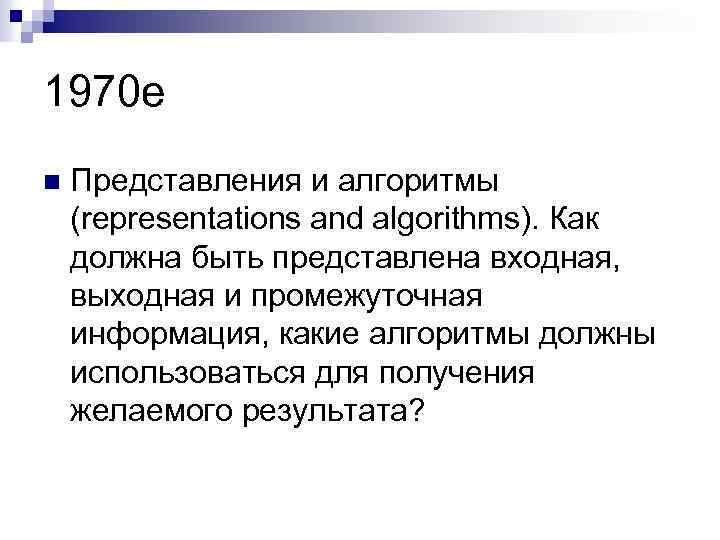

1970 е n Представления и алгоритмы (representations and algorithms). Как должна быть представлена входная, выходная и промежуточная информация, какие алгоритмы должны использоваться для получения желаемого результата?

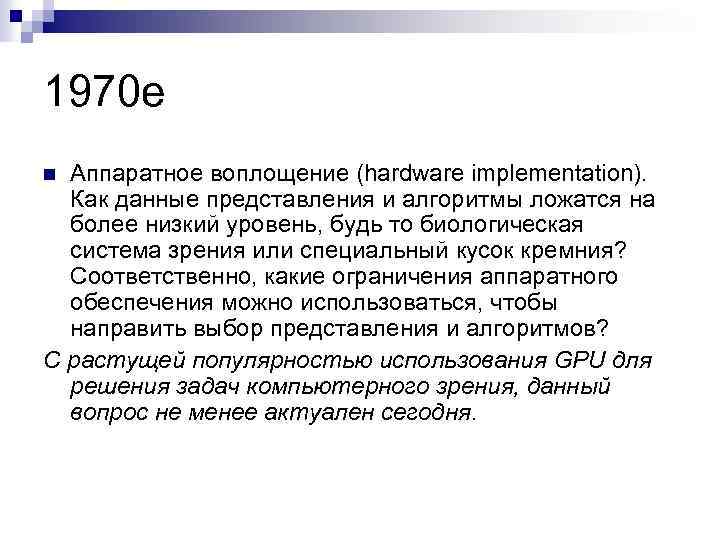

1970 е Аппаратное воплощение (hardware implementation). Как данные представления и алгоритмы ложатся на более низкий уровень, будь то биологическая система зрения или специальный кусок кремния? Соответственно, какие ограничения аппаратного обеспечения можно использоваться, чтобы направить выбор представления и алгоритмов? С растущей популярностью использования GPU для решения задач компьютерного зрения, данный вопрос не менее актуален сегодня. n

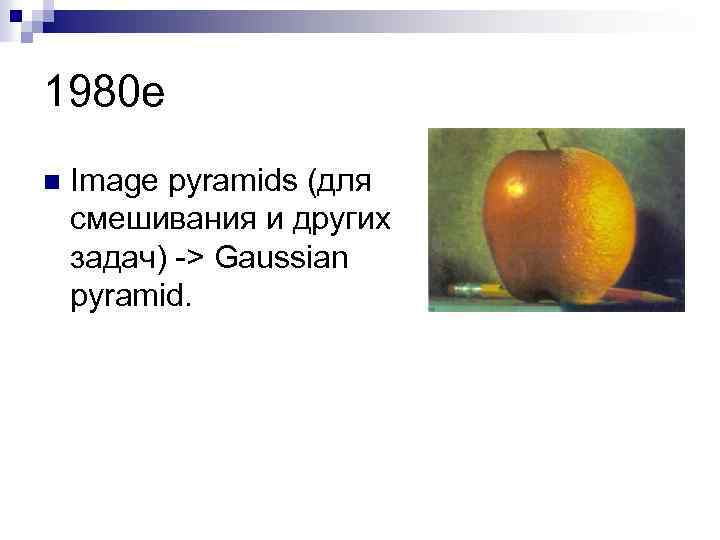

1980 е n Image pyramids (для смешивания и других задач) -> Gaussian pyramid.

1980 е n Shape from X алгоритмы – восстановление формы из затенения, стерео изображений, текстуры.

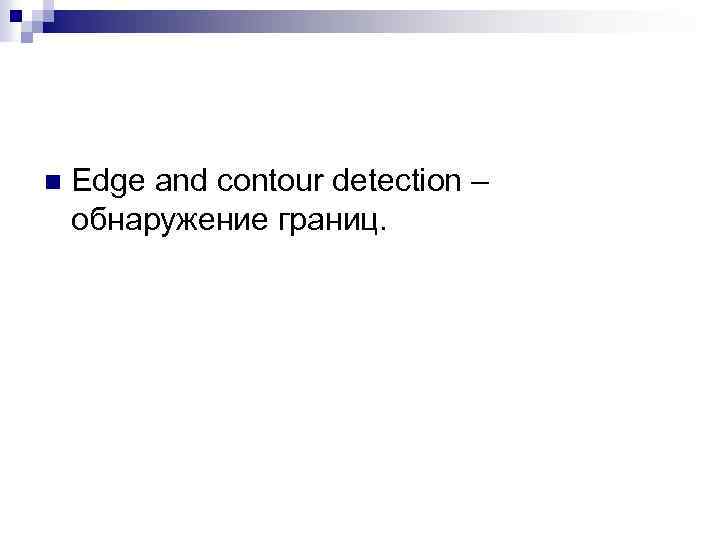

n Edge and contour detection – обнаружение границ.

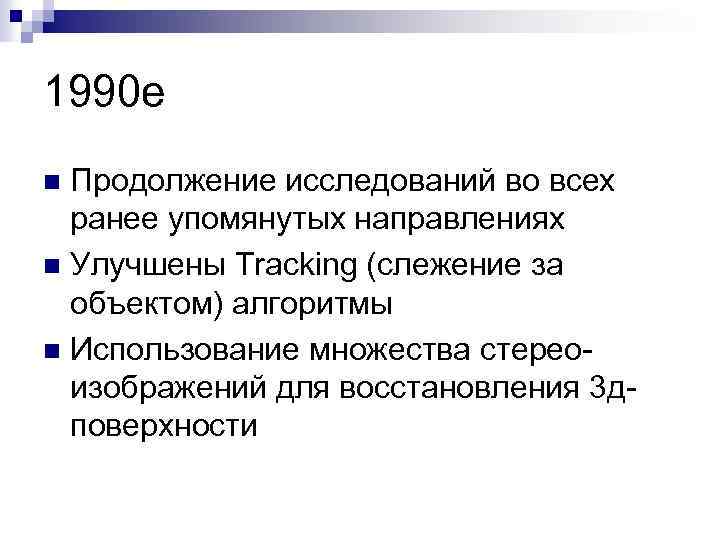

1990 е Продолжение исследований во всех ранее упомянутых направлениях n Улучшены Tracking (слежение за объектом) алгоритмы n Использование множества стереоизображений для восстановления 3 дповерхности n

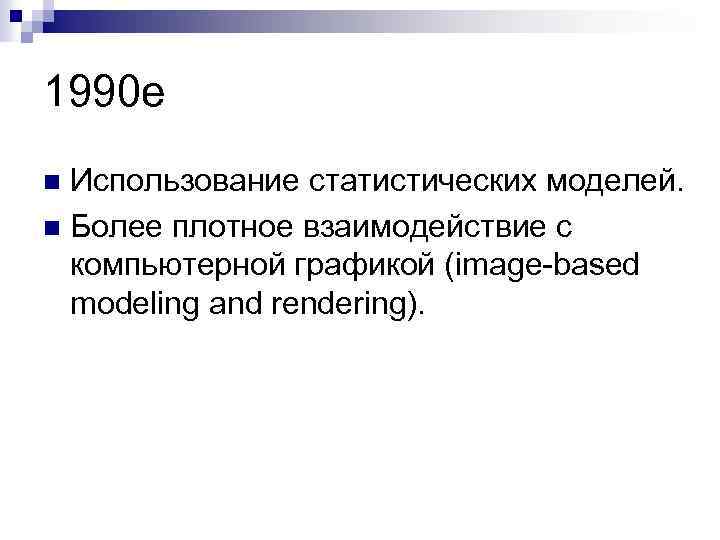

1990 е Использование статистических моделей. n Более плотное взаимодействие с компьютерной графикой (image-based modeling and rendering). n

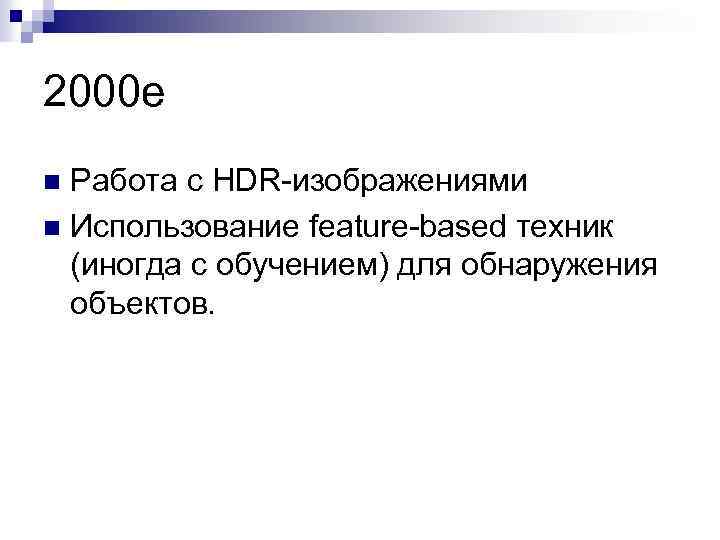

2000 е Работа с HDR-изображениями n Использование feature-based техник (иногда с обучением) для обнаружения объектов. n

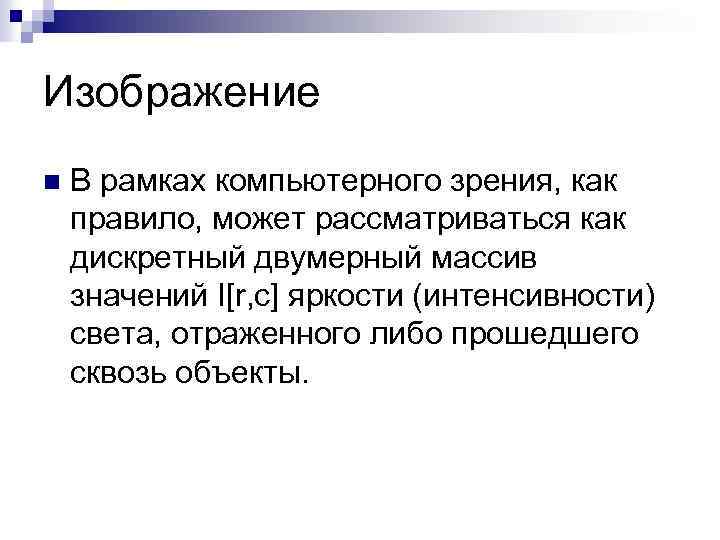

Изображение n В рамках компьютерного зрения, как правило, может рассматриваться как дискретный двумерный массив значений I[r, c] яркости (интенсивности) света, отраженного либо прошедшего сквозь объекты.

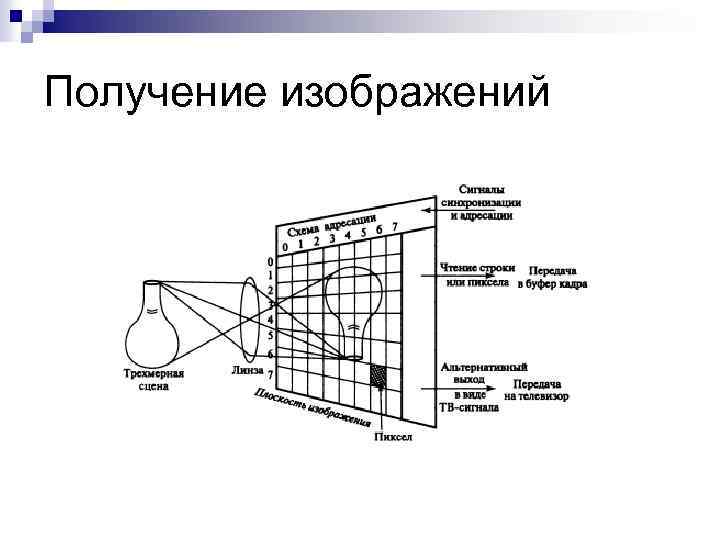

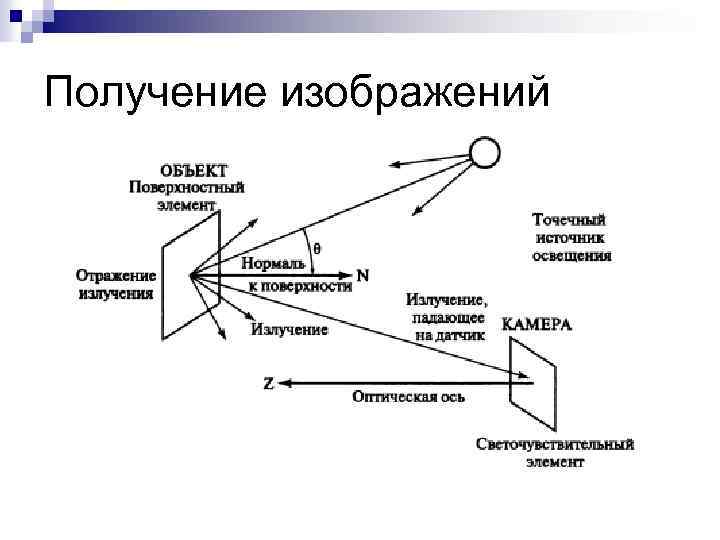

Получение изображений

Получение изображений

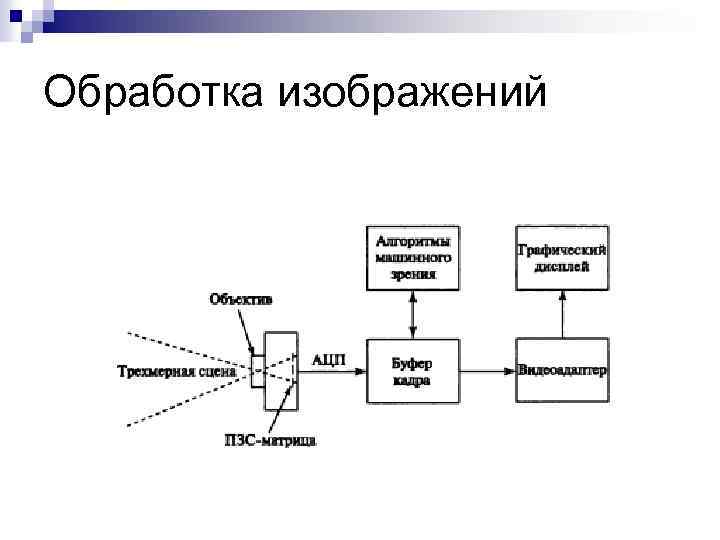

Обработка изображений

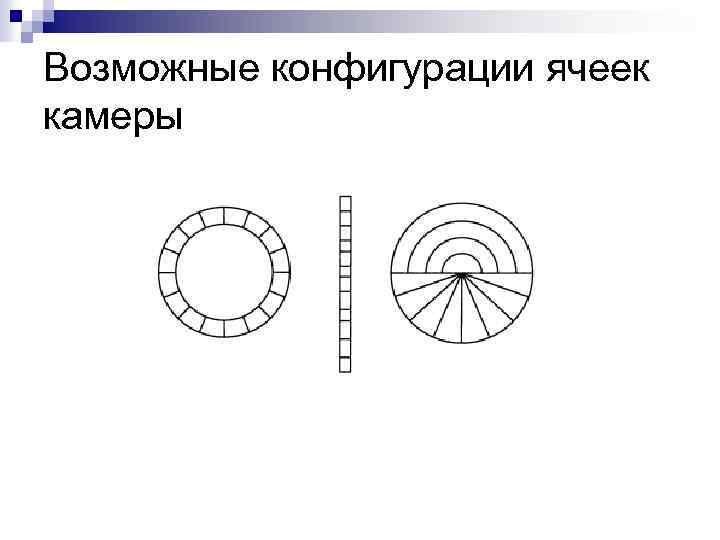

Возможные конфигурации ячеек камеры

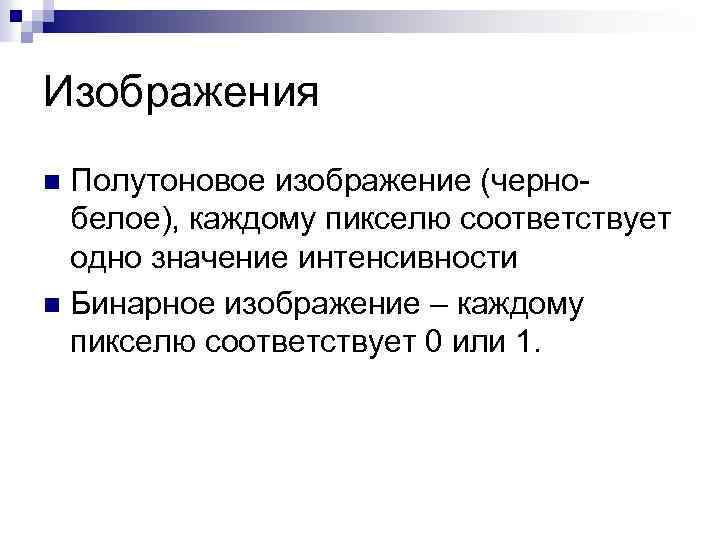

Изображения Полутоновое изображение (чернобелое), каждому пикселю соответствует одно значение интенсивности n Бинарное изображение – каждому пикселю соответствует 0 или 1. n

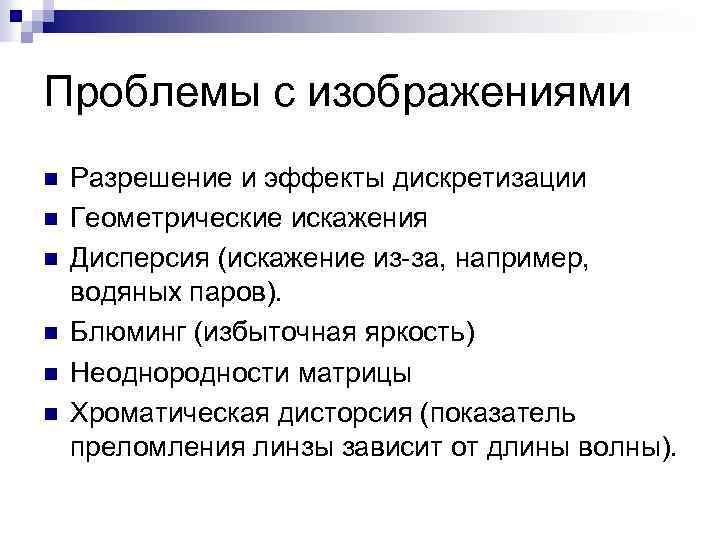

Проблемы с изображениями n n n Разрешение и эффекты дискретизации Геометрические искажения Дисперсия (искажение из-за, например, водяных паров). Блюминг (избыточная яркость) Неоднородности матрицы Хроматическая дисторсия (показатель преломления линзы зависит от длины волны).

Форматы изображений Со сжатием (с потерями и без) n Без сжатия n Как правило, файл состоит из заголовка и собственно данных

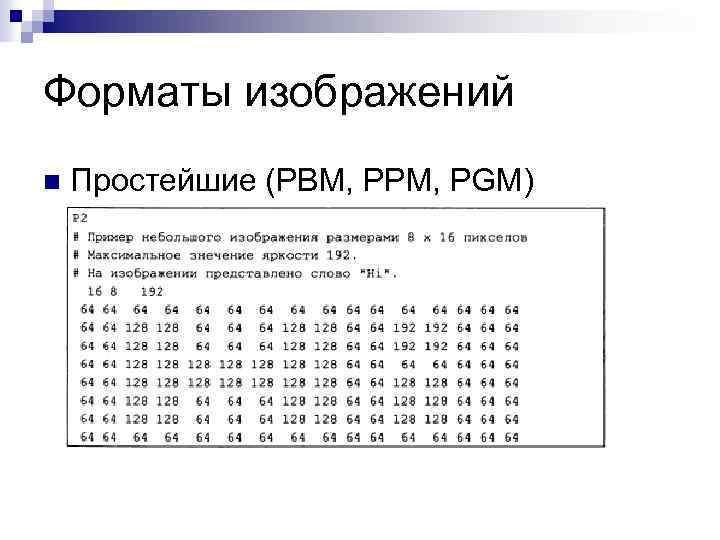

Форматы изображений n Простейшие (PBM, PPM, PGM)

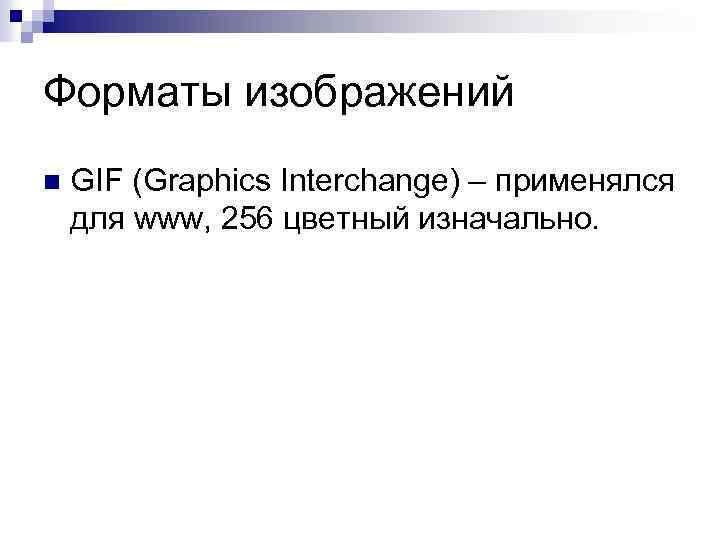

Форматы изображений n GIF (Graphics Interchange) – применялся для www, 256 цветный изначально.

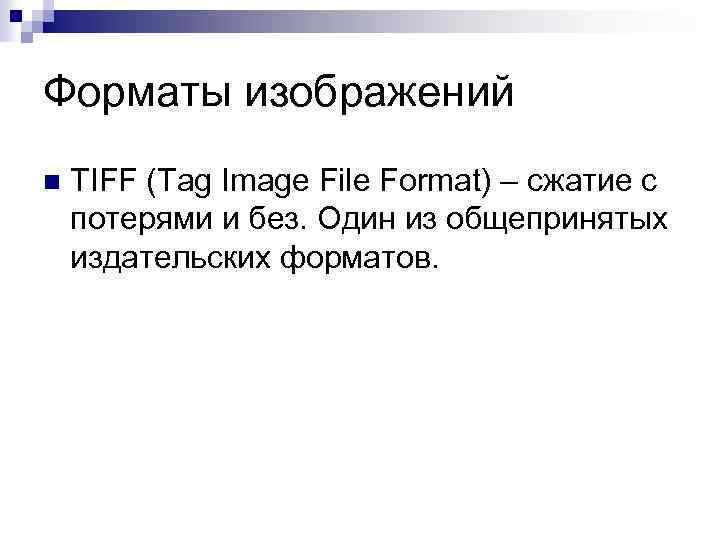

Форматы изображений n TIFF (Tag Image File Format) – сжатие с потерями и без. Один из общепринятых издательских форматов.

Форматы изображений n JPEG – метод кодирования с потерями

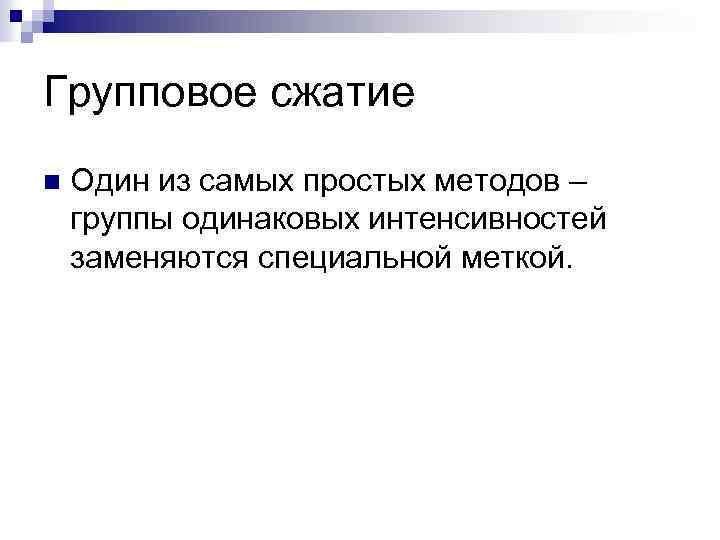

Групповое сжатие n Один из самых простых методов – группы одинаковых интенсивностей заменяются специальной меткой.
