Компьютерная технологическая карта Изделие из тонколистового металла «совок» Идентификатор 102 -519 -539 Автор работы Компьютерная технологическая карта Изделие из тонколистового металла «совок» Идентификатор 102 -519 -539 Автор работы Трофимов Владимир Николаевич Учитель технологии Остафьевской средней школы Подольского района Московской области

1 1

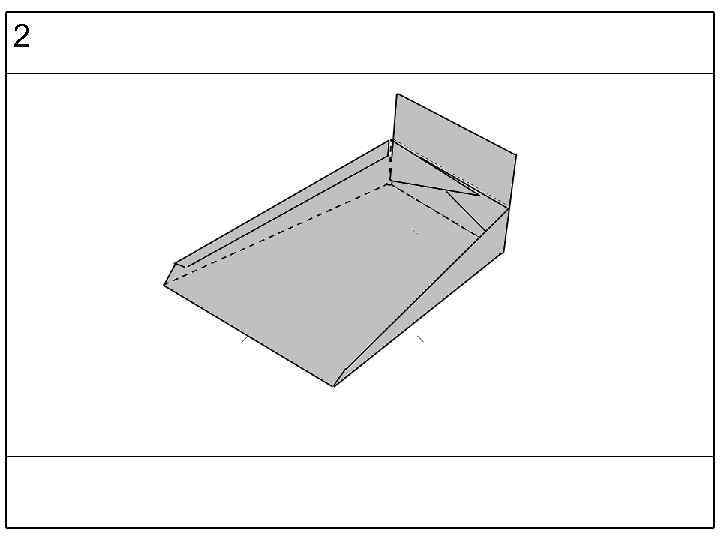

2 2

3 3

4 4

5 5

6 6

7 7

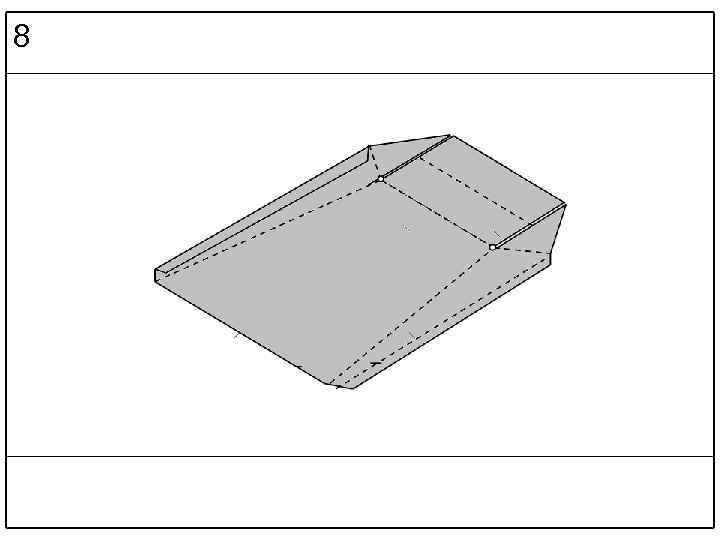

8 8

9 9

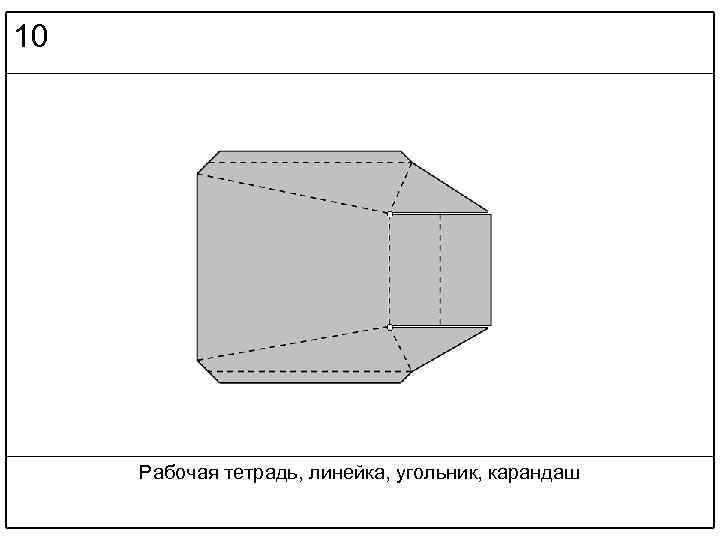

10 Рабочая тетрадь, линейка, угольник, карандаш 10 Рабочая тетрадь, линейка, угольник, карандаш

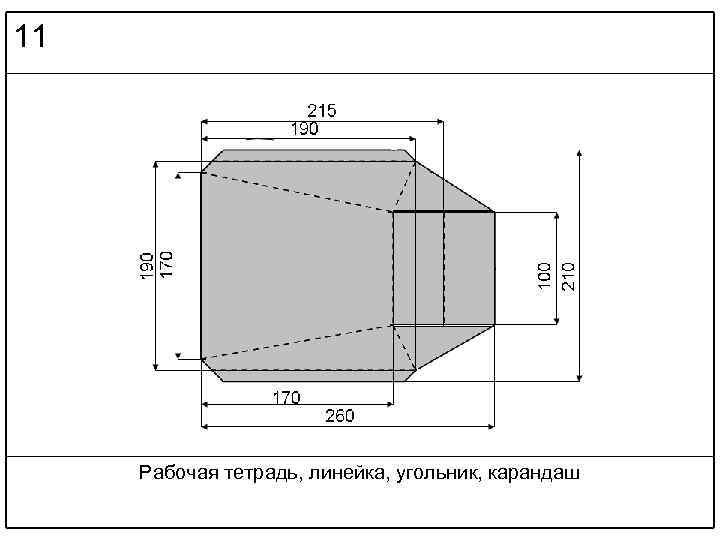

11 Рабочая тетрадь, линейка, угольник, карандаш 11 Рабочая тетрадь, линейка, угольник, карандаш

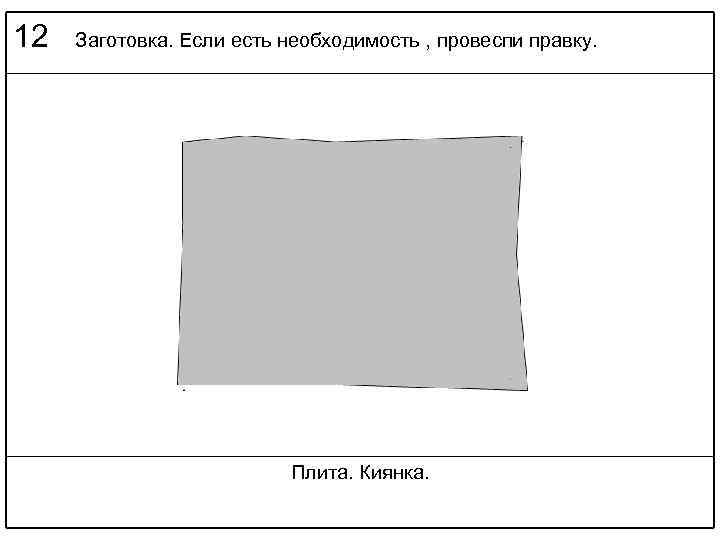

12 Заготовка. Если есть необходимость , провеспи правку. Плита. Киянка. 12 Заготовка. Если есть необходимость , провеспи правку. Плита. Киянка.

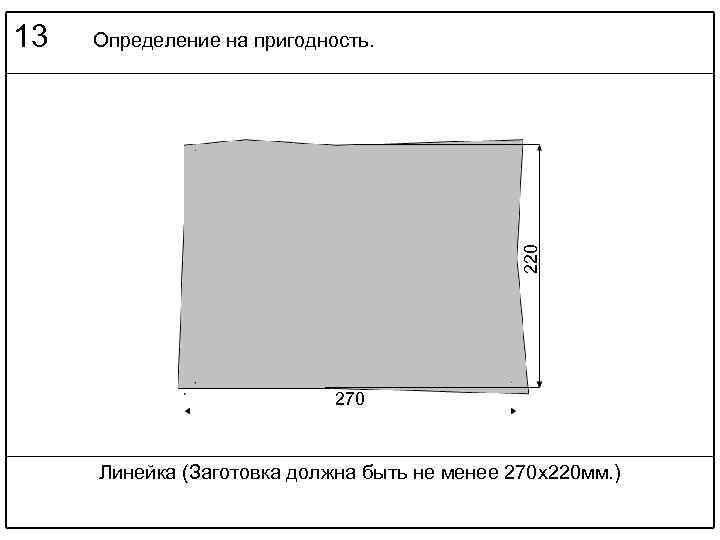

Определение на пригодность. 220 13 270 Линейка (Заготовка должна быть не менее 270 х220 Определение на пригодность. 220 13 270 Линейка (Заготовка должна быть не менее 270 х220 мм. )

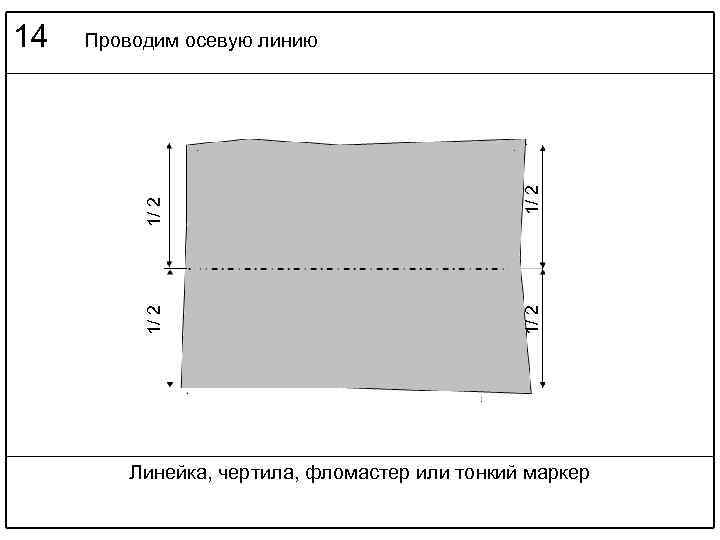

1/ 2 Проводим осевую линию 1/ 2 14 Линейка, чертила, фломастер или тонкий маркер 1/ 2 Проводим осевую линию 1/ 2 14 Линейка, чертила, фломастер или тонкий маркер

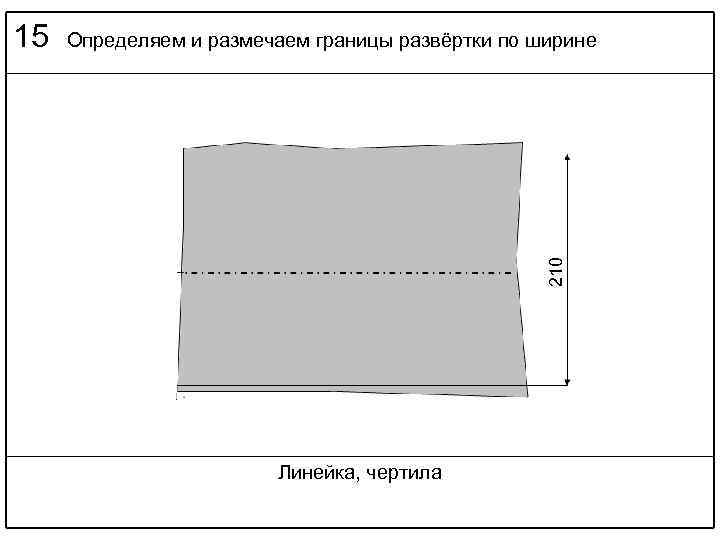

Определяем и размечаем границы развёртки по ширине 210 15 Линейка, чертила Определяем и размечаем границы развёртки по ширине 210 15 Линейка, чертила

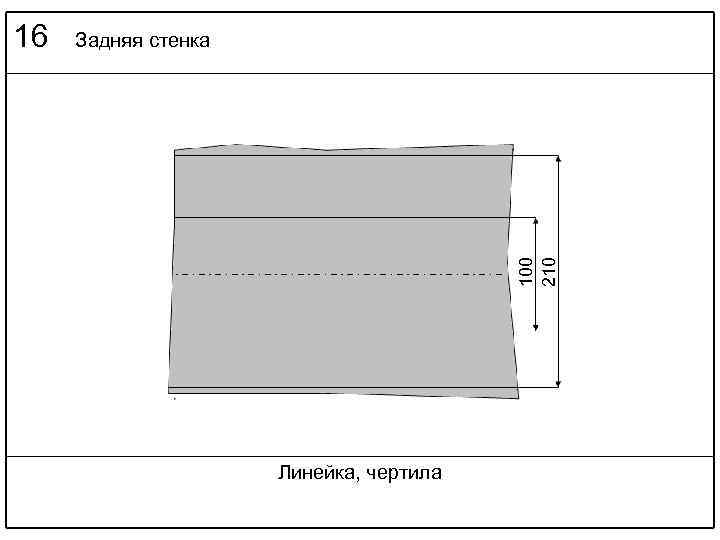

Задняя стенка 100 210 16 Линейка, чертила Задняя стенка 100 210 16 Линейка, чертила

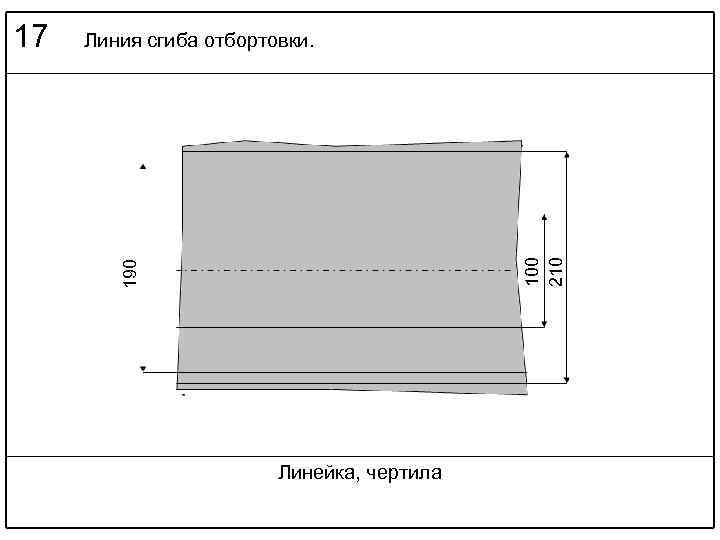

100 210 Линия сгиба отбортовки. 190 17 Линейка, чертила 100 210 Линия сгиба отбортовки. 190 17 Линейка, чертила

100 210 Внешняя граница лопатки совка 190 170 18 Линейка, чертила 100 210 Внешняя граница лопатки совка 190 170 18 Линейка, чертила

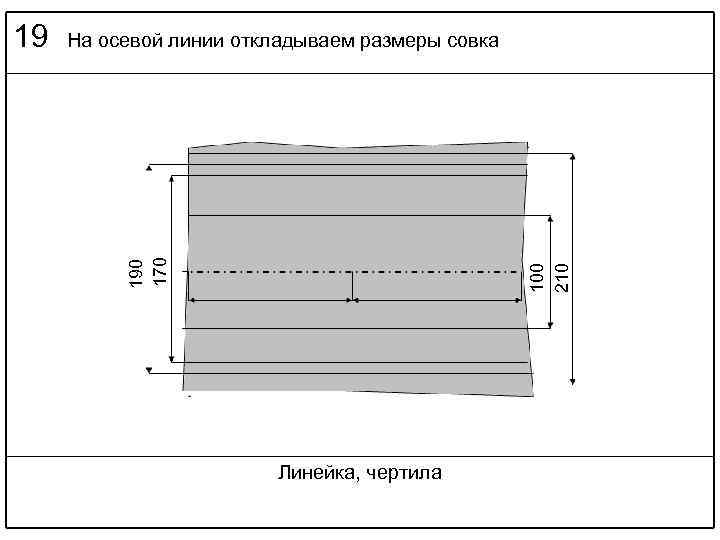

На осевой линии откладываем размеры совка 100 210 190 170 19 Линейка, чертила На осевой линии откладываем размеры совка 100 210 190 170 19 Линейка, чертила

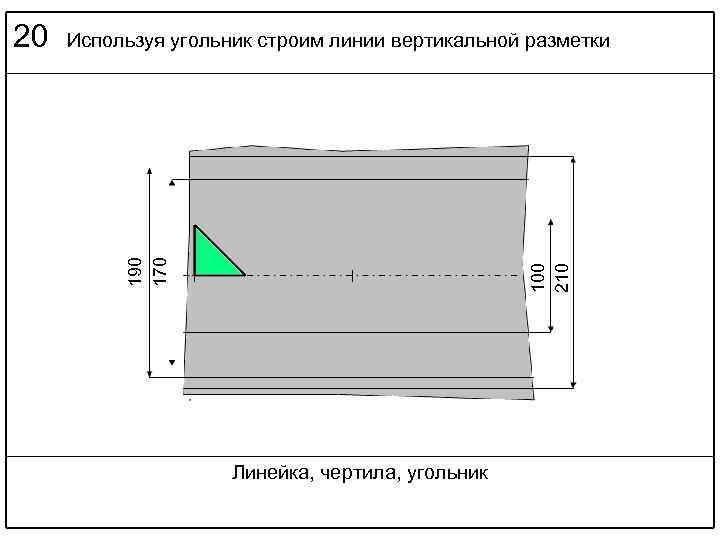

Используя угольник строим линии вертикальной разметки 100 210 190 170 20 Линейка, чертила, угольник Используя угольник строим линии вертикальной разметки 100 210 190 170 20 Линейка, чертила, угольник

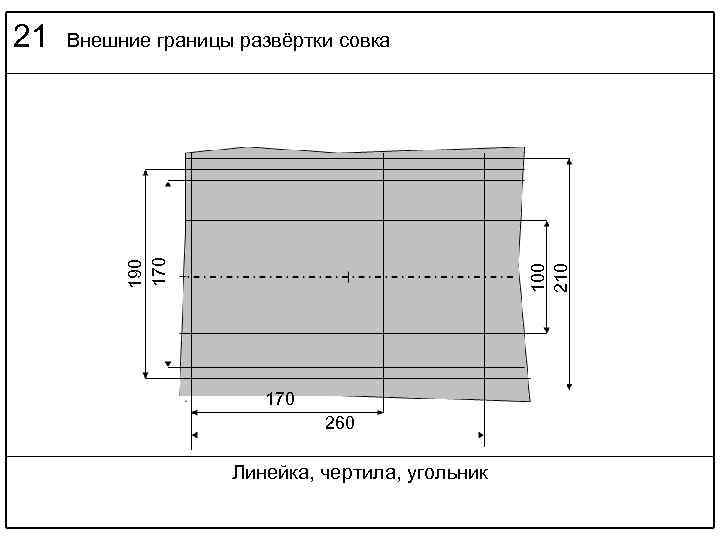

Внешние границы развёртки совка 100 210 190 170 21 170 260 Линейка, чертила, угольник Внешние границы развёртки совка 100 210 190 170 21 170 260 Линейка, чертила, угольник

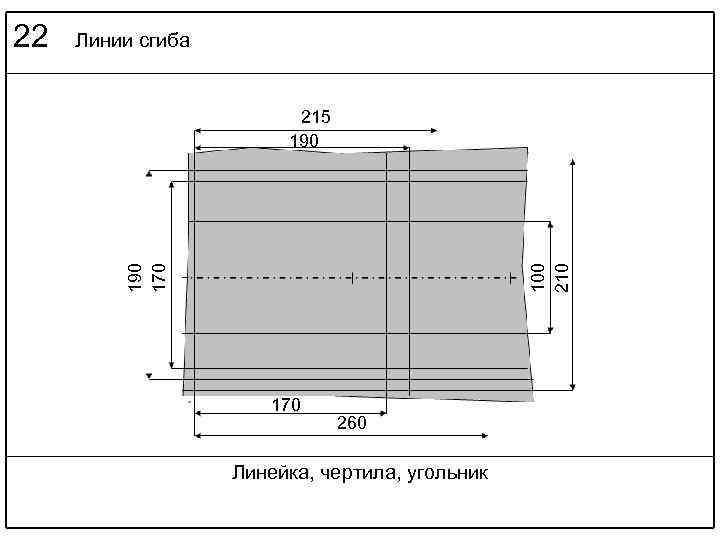

Линии сгиба 100 215 190 170 22 170 260 Линейка, чертила, угольник Линии сгиба 100 215 190 170 22 170 260 Линейка, чертила, угольник

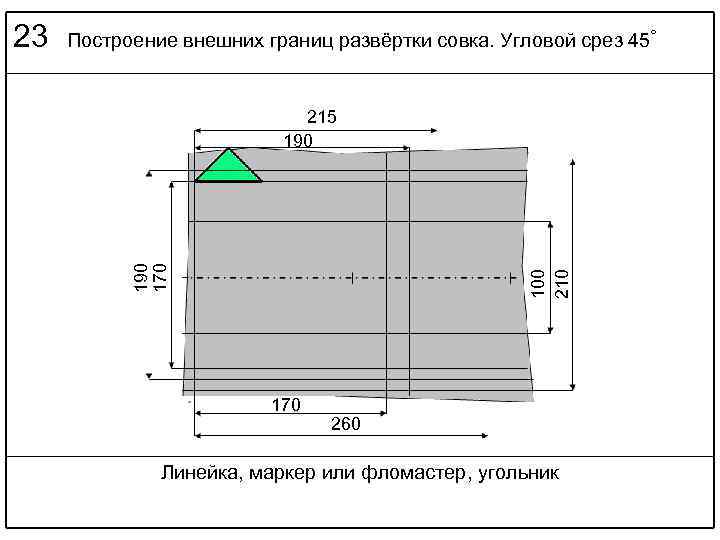

Построение внешних границ развёртки совка. Угловой срез 45˚ 215 190 100 210 190 170 Построение внешних границ развёртки совка. Угловой срез 45˚ 215 190 100 210 190 170 23 170 260 Линейка, маркер или фломастер, угольник

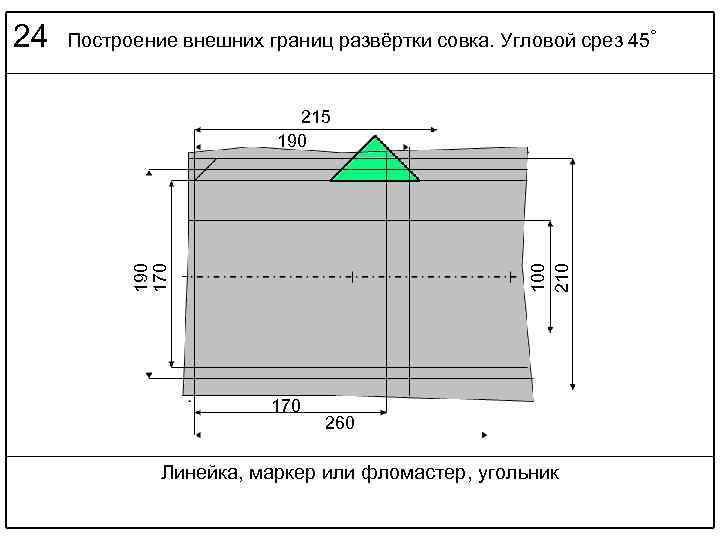

Построение внешних границ развёртки совка. Угловой срез 45˚ 100 215 190 170 24 170 Построение внешних границ развёртки совка. Угловой срез 45˚ 100 215 190 170 24 170 260 Линейка, маркер или фломастер, угольник

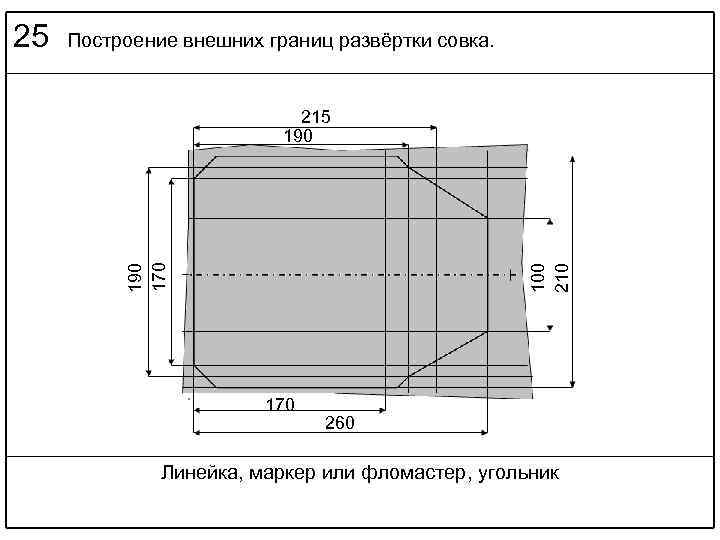

Построение внешних границ развёртки совка. 215 190 100 210 190 170 25 170 260 Построение внешних границ развёртки совка. 215 190 100 210 190 170 25 170 260 Линейка, маркер или фломастер, угольник

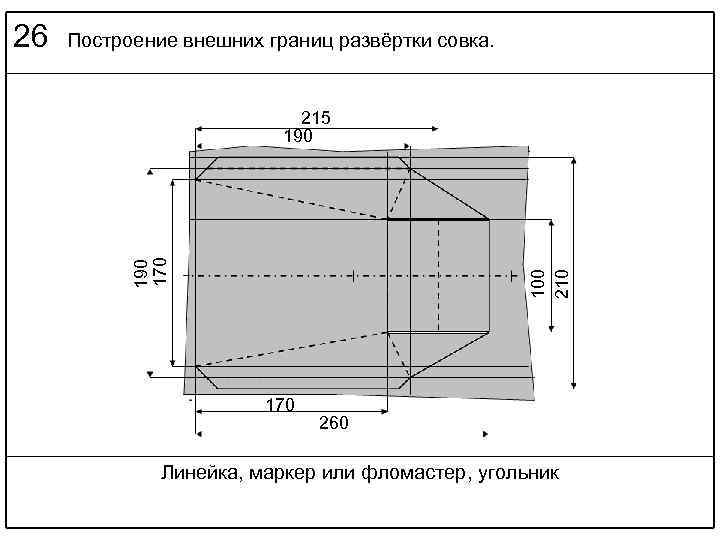

Построение внешних границ развёртки совка. 215 190 100 210 190 170 260 Линейка, маркер Построение внешних границ развёртки совка. 215 190 100 210 190 170 260 Линейка, маркер или фломастер, угольник

27 Кернение и сверление отверстий Молоток, Керн, сверлильный станок и сверло Ǿ 3, 5 27 Кернение и сверление отверстий Молоток, Керн, сверлильный станок и сверло Ǿ 3, 5 мм.

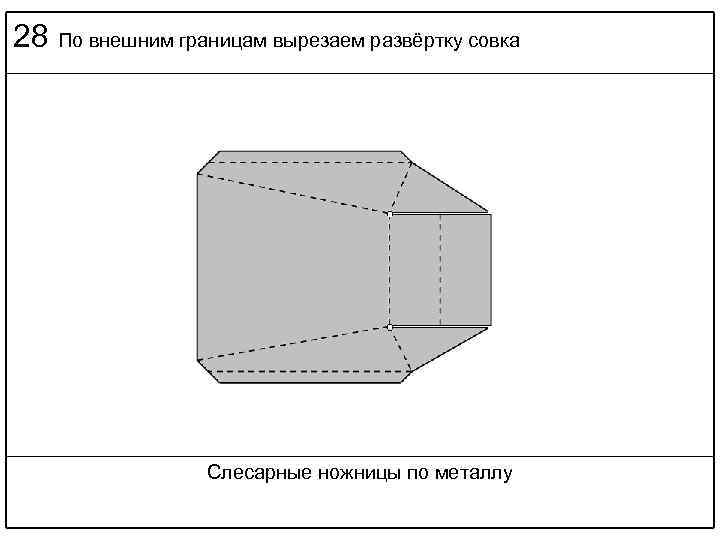

28 По внешним границам вырезаем развёртку совка Слесарные ножницы по металлу 28 По внешним границам вырезаем развёртку совка Слесарные ножницы по металлу

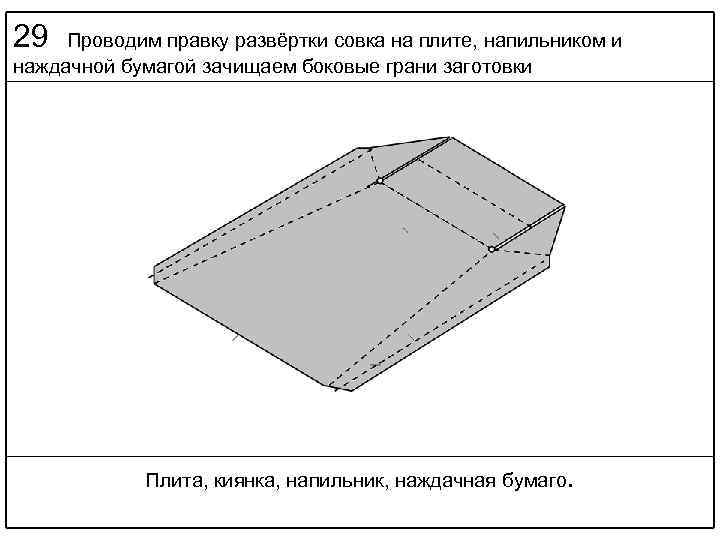

29 Проводим правку развёртки совка на плите, напильником и наждачной бумагой зачищаем боковые грани 29 Проводим правку развёртки совка на плите, напильником и наждачной бумагой зачищаем боковые грани заготовки Плита, киянка, напильник, наждачная бумаго.

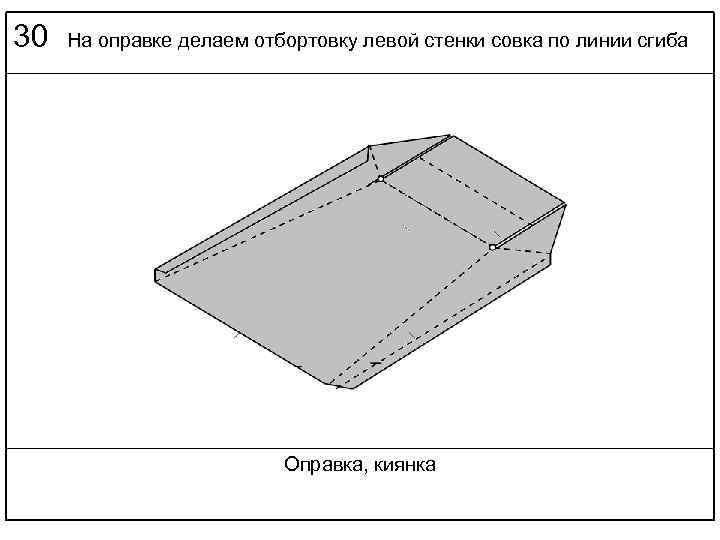

30 На оправке делаем отбортовку левой стенки совка по линии сгиба Оправка, киянка 30 На оправке делаем отбортовку левой стенки совка по линии сгиба Оправка, киянка

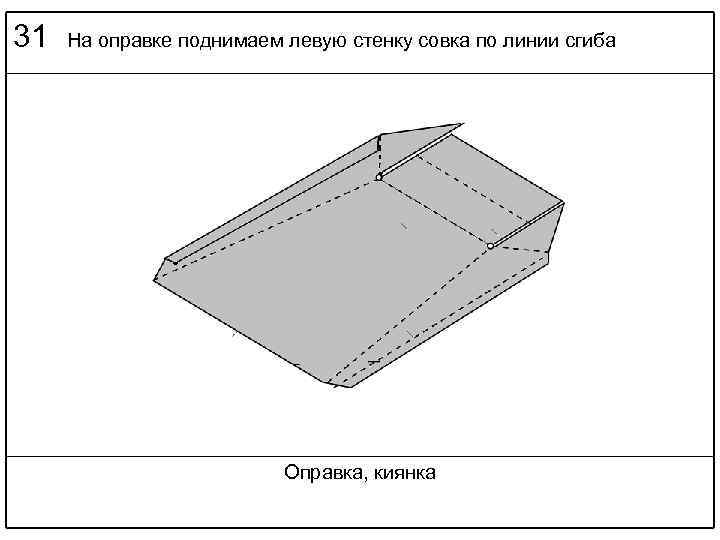

31 На оправке поднимаем левую стенку совка по линии сгиба Оправка, киянка 31 На оправке поднимаем левую стенку совка по линии сгиба Оправка, киянка

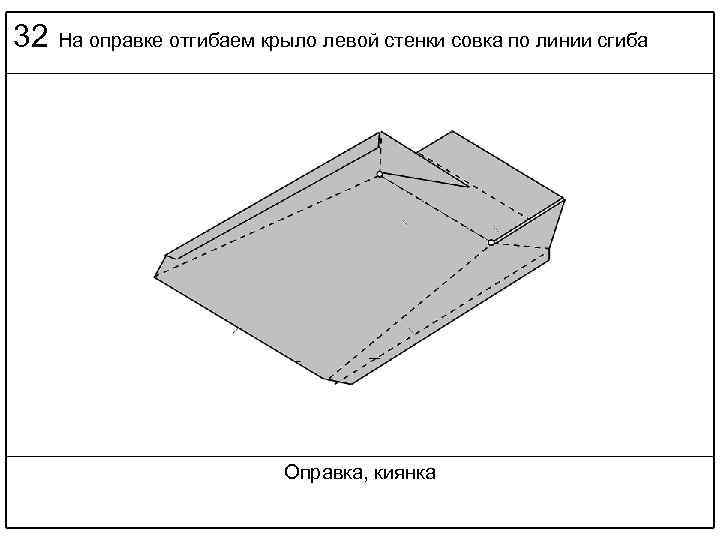

32 На оправке отгибаем крыло левой стенки совка по линии сгиба Оправка, киянка 32 На оправке отгибаем крыло левой стенки совка по линии сгиба Оправка, киянка

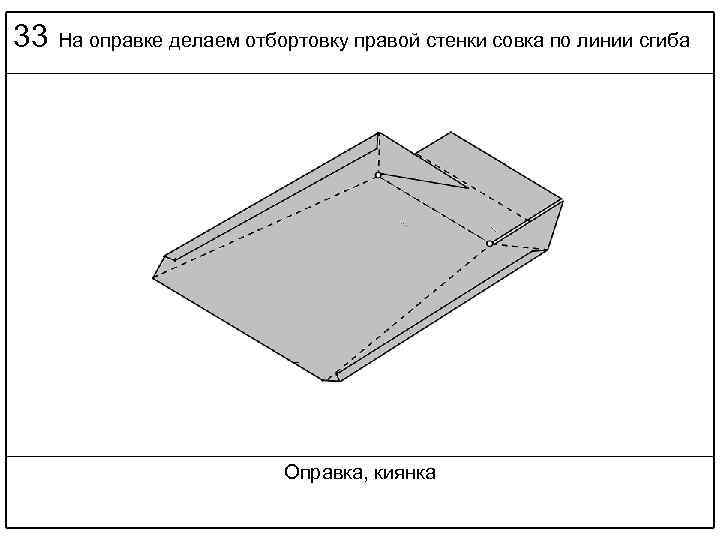

33 На оправке делаем отбортовку правой стенки совка по линии сгиба Оправка, киянка 33 На оправке делаем отбортовку правой стенки совка по линии сгиба Оправка, киянка

34 На оправке поднимаем правую стенку совка по линии сгиба Оправка, киянка 34 На оправке поднимаем правую стенку совка по линии сгиба Оправка, киянка

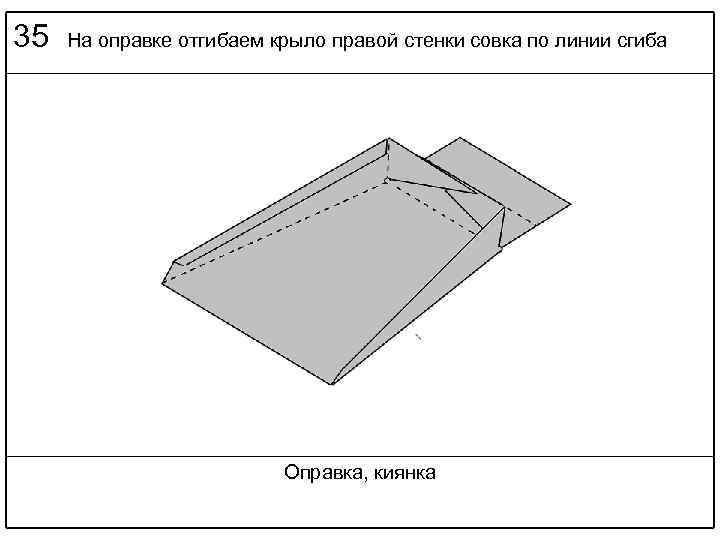

35 На оправке отгибаем крыло правой стенки совка по линии сгиба Оправка, киянка 35 На оправке отгибаем крыло правой стенки совка по линии сгиба Оправка, киянка

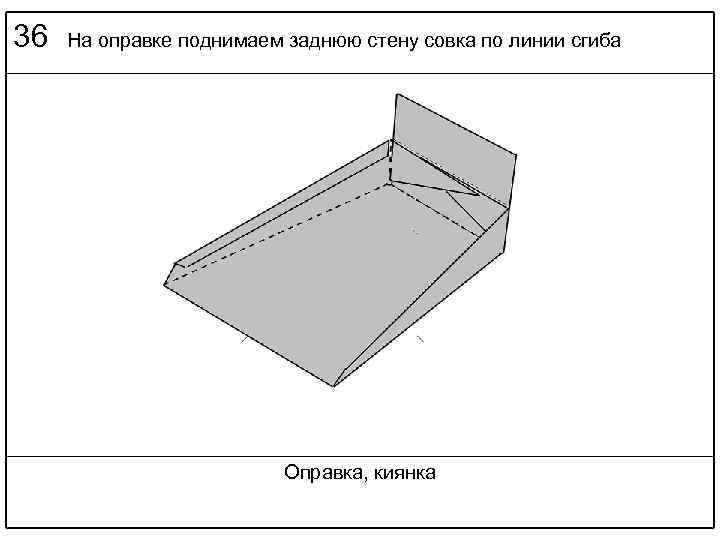

36 На оправке поднимаем заднюю стену совка по линии сгиба Оправка, киянка 36 На оправке поднимаем заднюю стену совка по линии сгиба Оправка, киянка

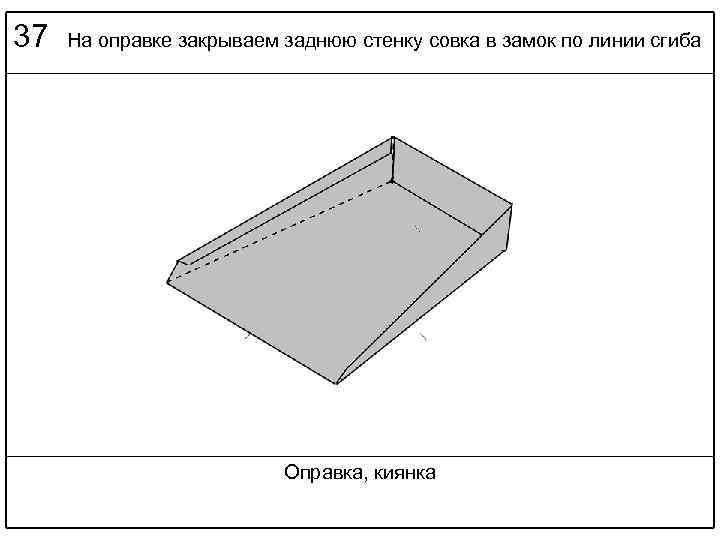

37 На оправке закрываем заднюю стенку совка в замок по линии сгиба Оправка, киянка 37 На оправке закрываем заднюю стенку совка в замок по линии сгиба Оправка, киянка

Спасибо за работу Урок закончен, а знания и опыт работы с тонколистовым металлом остались Спасибо за работу Урок закончен, а знания и опыт работы с тонколистовым металлом остались и это главное.
