Компьютерная графика Раздел информатики занимающийся созданием и редактированием

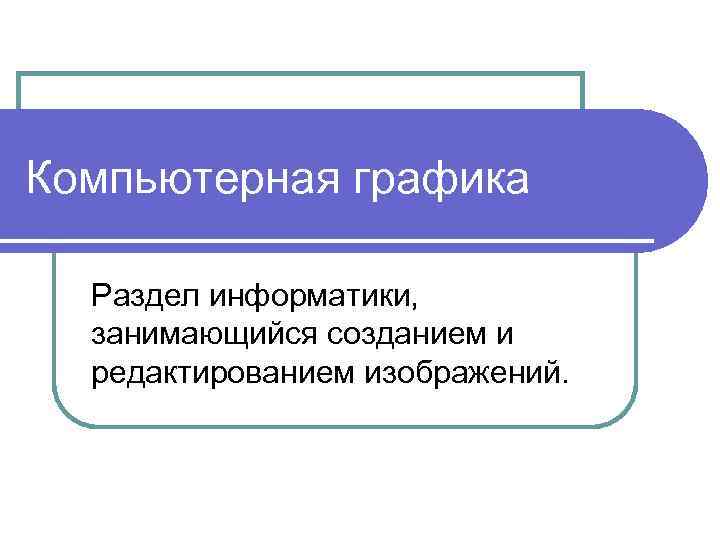

Компьютерная графика Раздел информатики, занимающийся созданием и редактированием изображений.

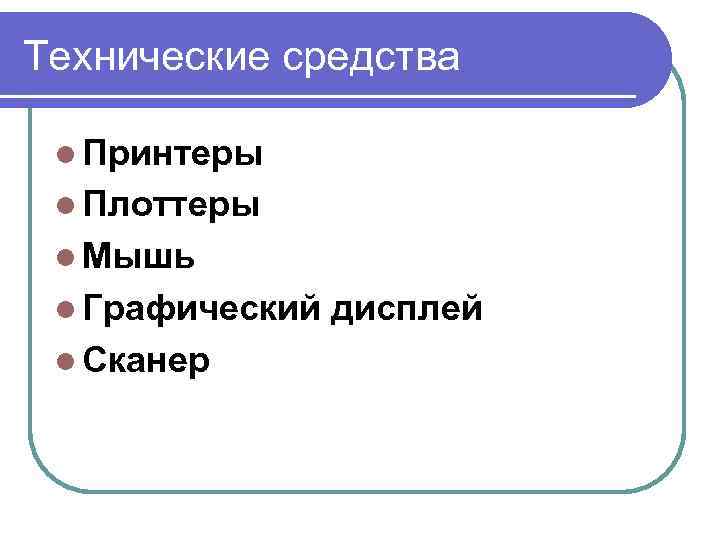

Технические средства l Принтеры l Плоттеры l Мышь l Графический l Сканер дисплей

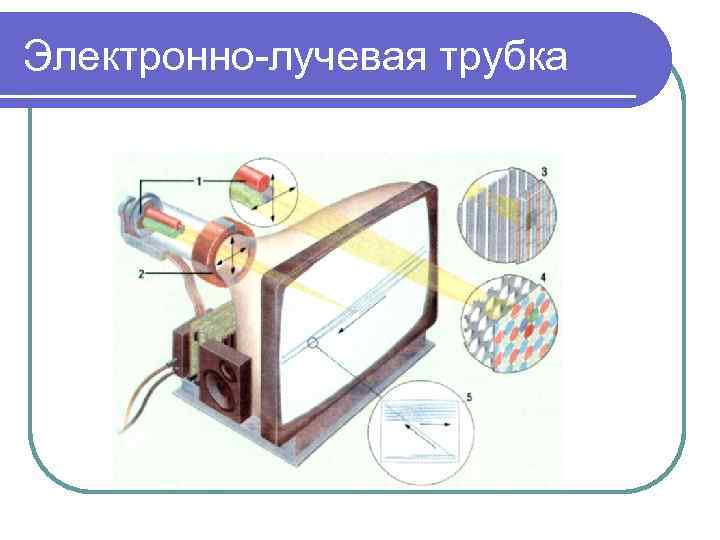

Электронно-лучевая трубка

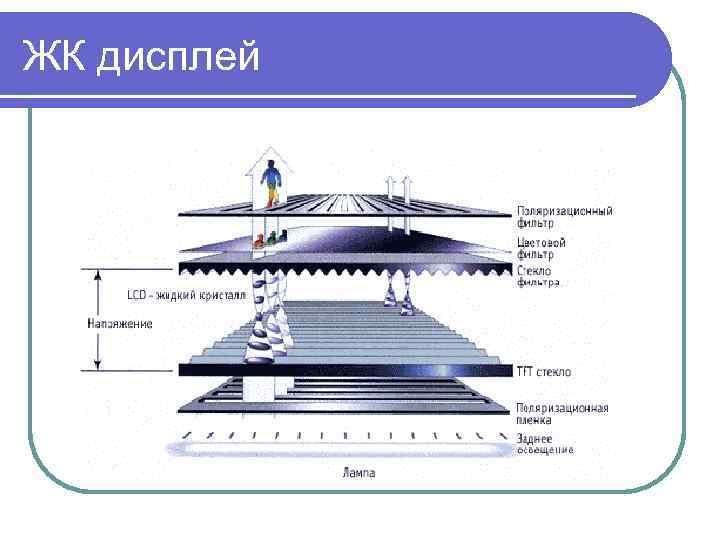

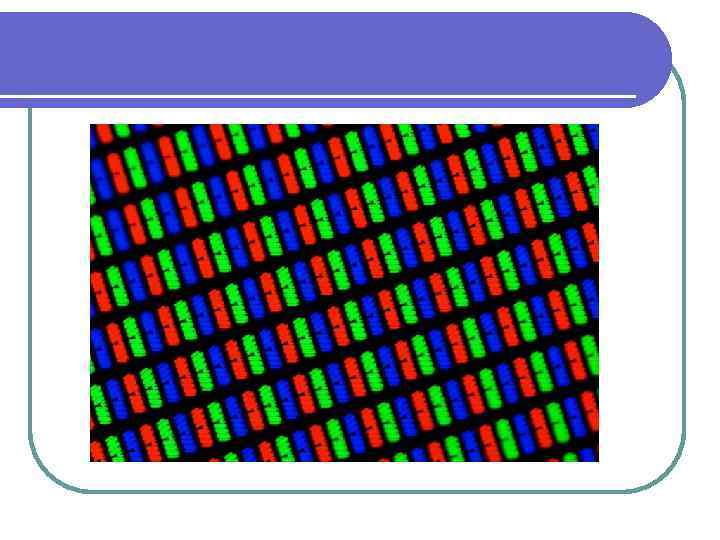

ЖК дисплей

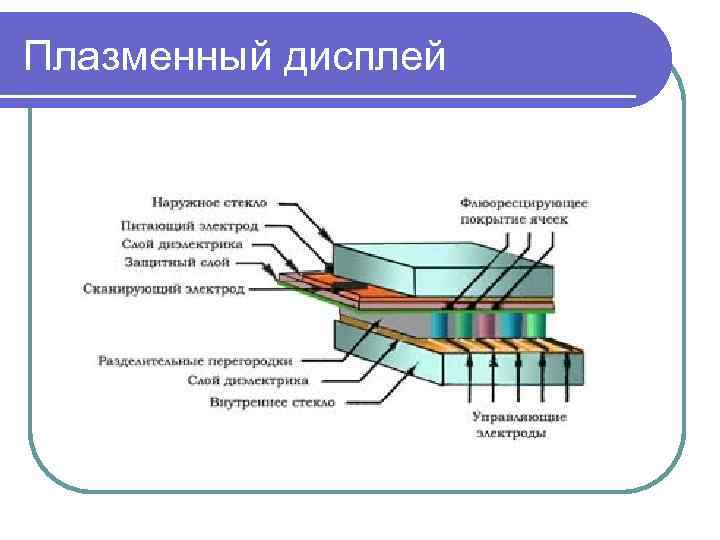

Плазменный дисплей

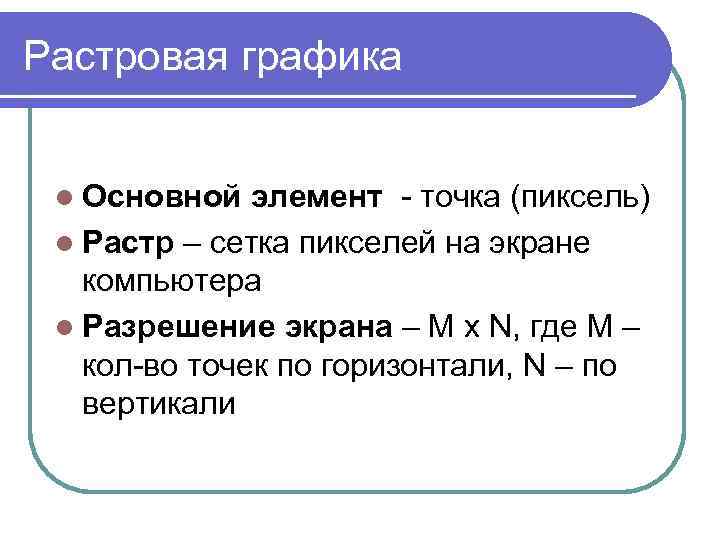

Растровая графика l Основной элемент - точка (пиксель) l Растр – сетка пикселей на экране компьютера l Разрешение экрана – M x N, где М – кол-во точек по горизонтали, N – по вертикали

Видеоконтроллер (видеоадаптер) ОЗУ Процессор Информационная магистраль Видеопамять Дисплейный процессор Видеоконтроллер Дисплей

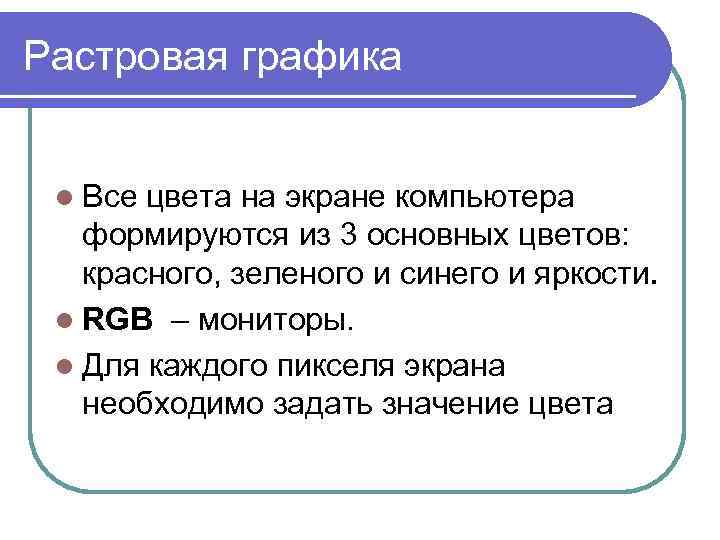

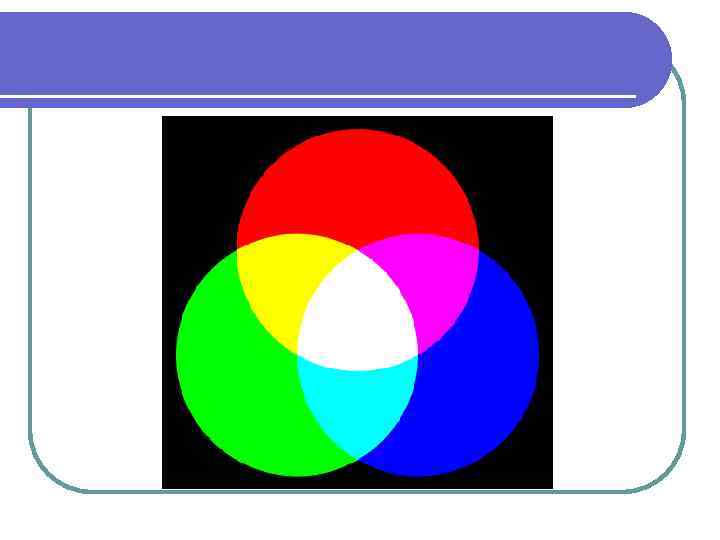

Растровая графика l Все цвета на экране компьютера формируются из 3 основных цветов: красного, зеленого и синего и яркости. l RGB – мониторы. l Для каждого пикселя экрана необходимо задать значение цвета

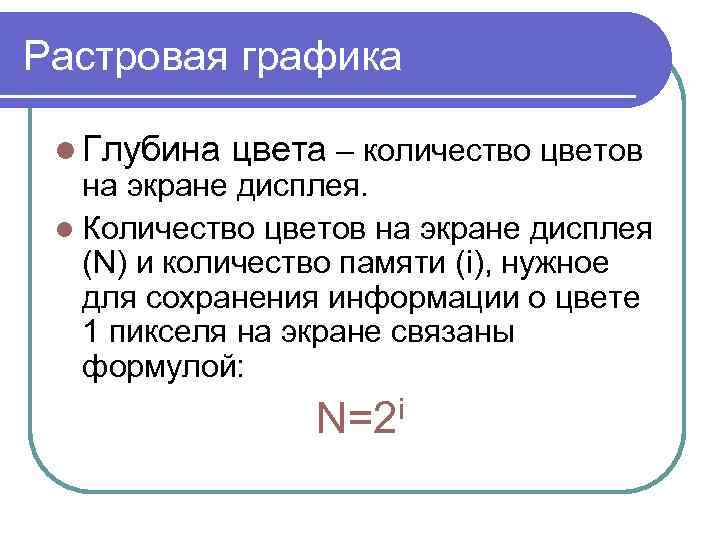

Растровая графика l Глубина цвета – количество цветов на экране дисплея. l Количество цветов на экране дисплея (N) и количество памяти (i), нужное для сохранения информации о цвете 1 пикселя на экране связаны формулой: i N=2

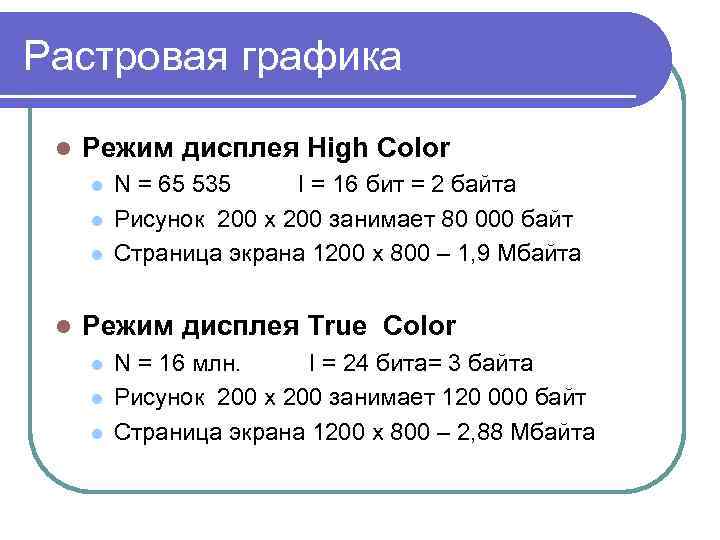

Растровая графика l Режим дисплея High Color l l N = 65 535 I = 16 бит = 2 байта Рисунок 200 х 200 занимает 80 000 байт Страница экрана 1200 х 800 – 1, 9 Мбайта Режим дисплея True Color l l l N = 16 млн. I = 24 бита= 3 байта Рисунок 200 х 200 занимает 120 000 байт Страница экрана 1200 х 800 – 2, 88 Мбайта

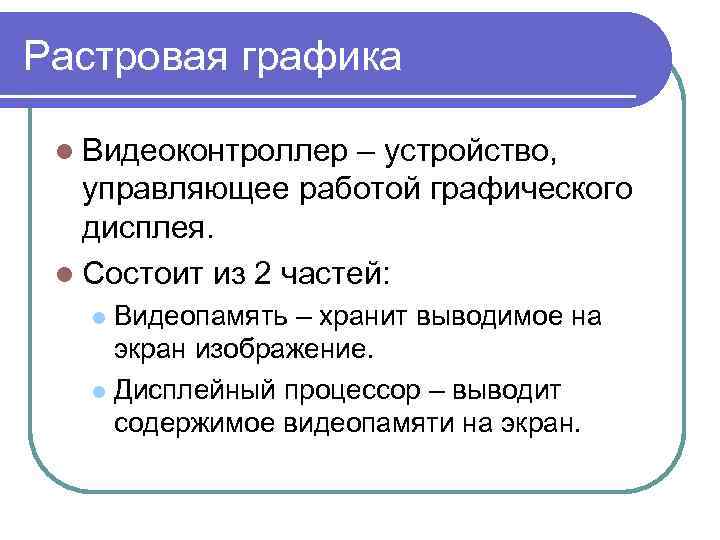

Растровая графика l Видеоконтроллер – устройство, управляющее работой графического дисплея. l Состоит из 2 частей: Видеопамять – хранит выводимое на экран изображение. l Дисплейный процессор – выводит содержимое видеопамяти на экран. l

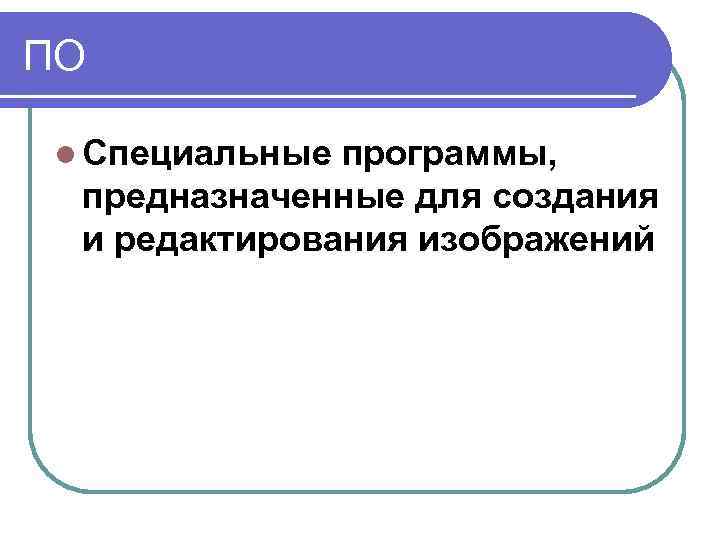

ПО l Специальные программы, предназначенные для создания и редактирования изображений

Растровая графика l Достоинства Большое количество цветов l Высокое качество изображения l l Недостатки Большой объем памяти при хранении l Пикселизация при увеличении l l Применение l Хранение фотографий

Растровая графика

Растровая графика

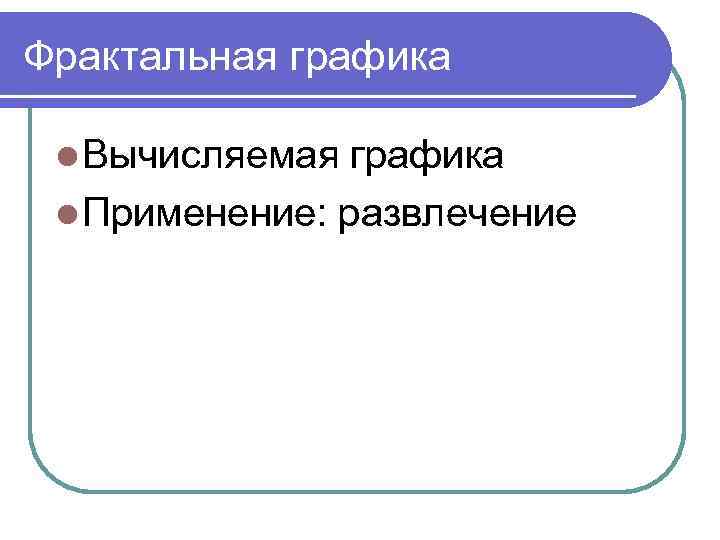

Фрактальная графика l Вычисляемая графика l Применение: развлечение

Фрактальная графика l Вычисляемая графика l Применение: развлечение

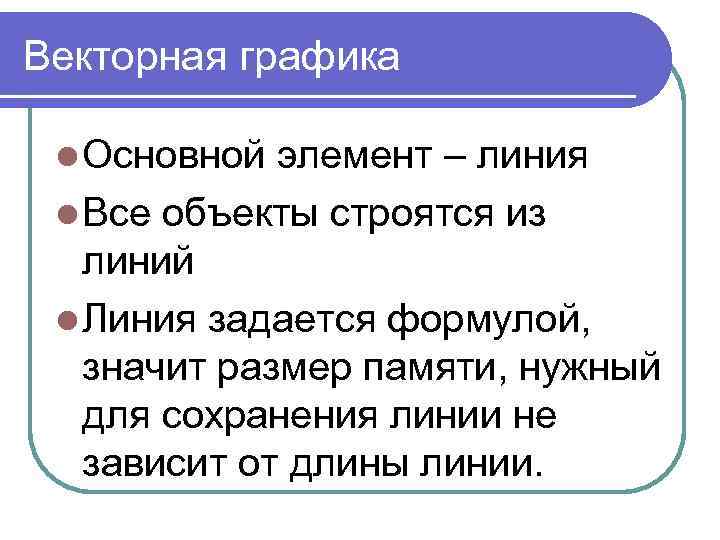

Векторная графика l Основной элемент – линия l Все объекты строятся из линий l Линия задается формулой, значит размер памяти, нужный для сохранения линии не зависит от длины линии.

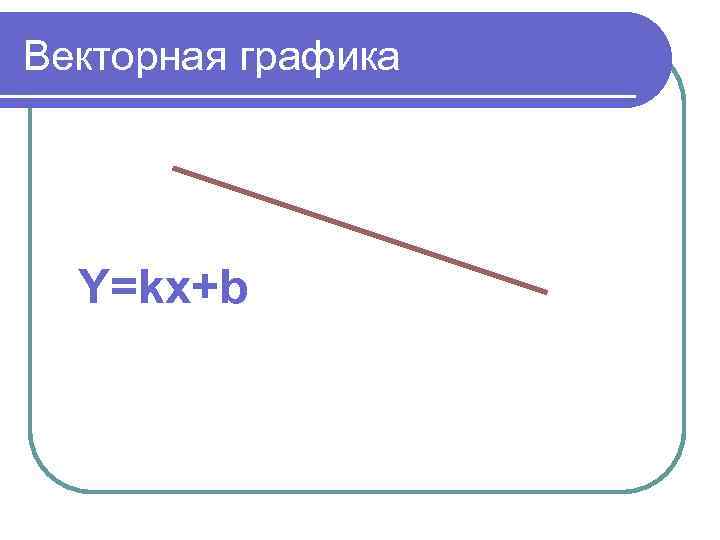

Векторная графика Y=kx+b

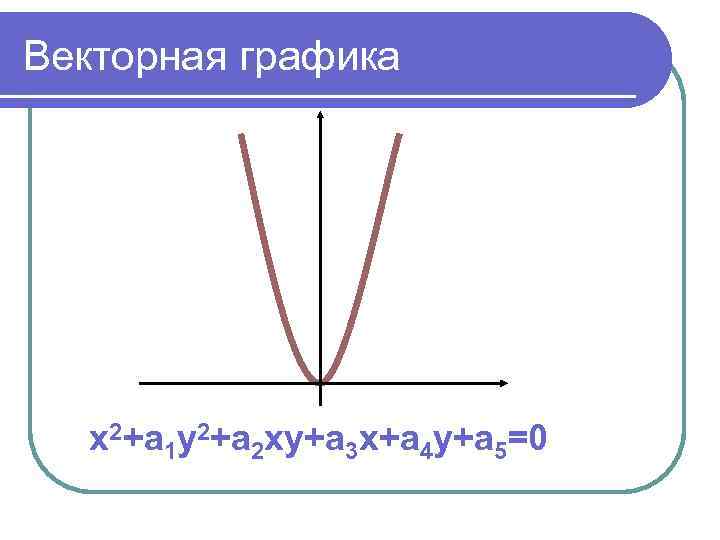

Векторная графика x 2+a 1 y 2+a 2 xy+a 3 x+a 4 y+a 5=0

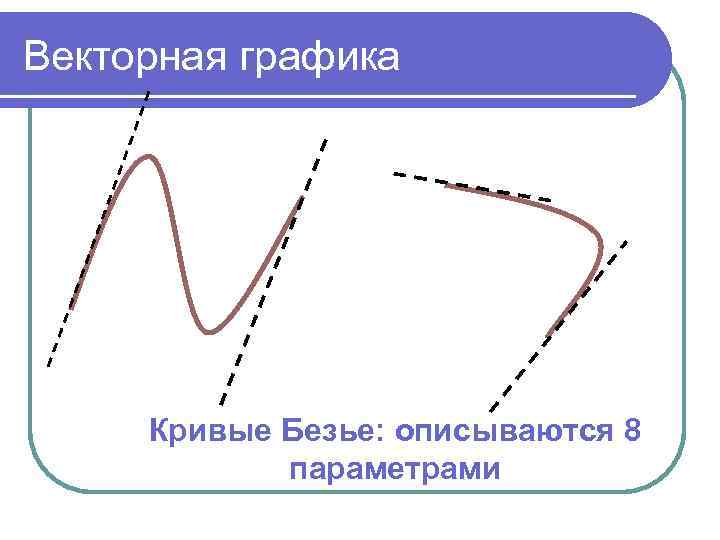

Векторная графика Кривые Безье: описываются 8 параметрами

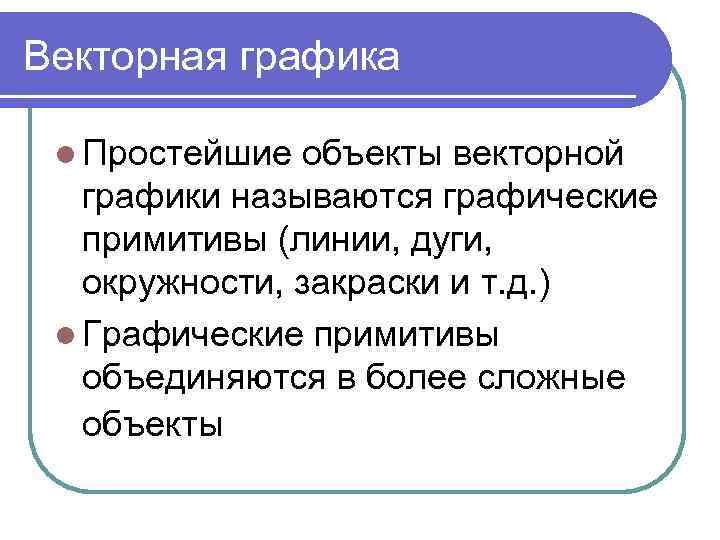

Векторная графика l Простейшие объекты векторной графики называются графические примитивы (линии, дуги, окружности, закраски и т. д. ) l Графические примитивы объединяются в более сложные объекты

Векторная графика l Графический файл векторной графики содержит информацию, которая однозначно определяет положение и вид всех графических примитивов, из которых состоит рисунок.

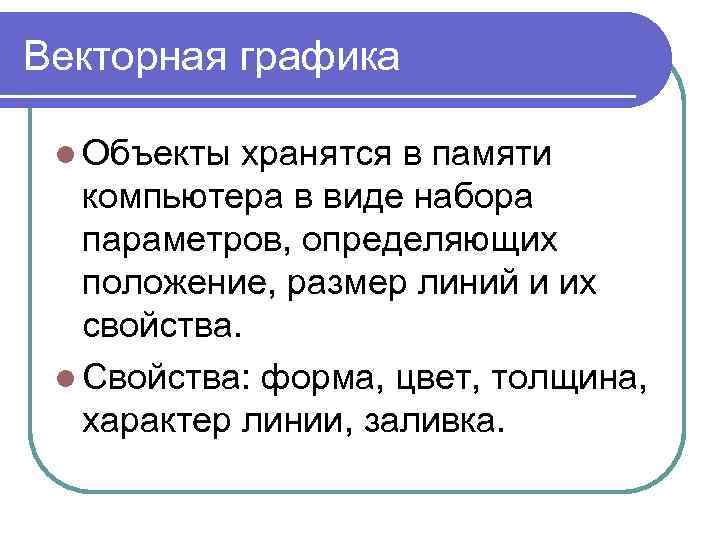

Векторная графика l Объекты хранятся в памяти компьютера в виде набора параметров, определяющих положение, размер линий и их свойства. l Свойства: форма, цвет, толщина, характер линии, заливка.

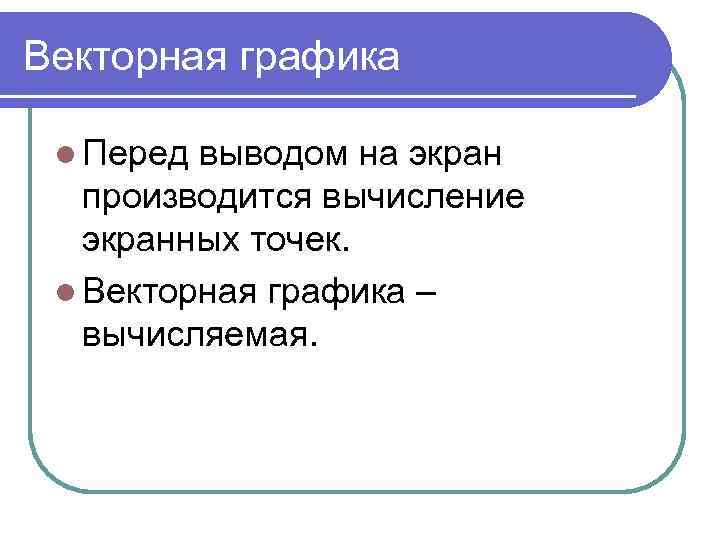

Векторная графика l Перед выводом на экран производится вычисление экранных точек. l Векторная графика – вычисляемая.

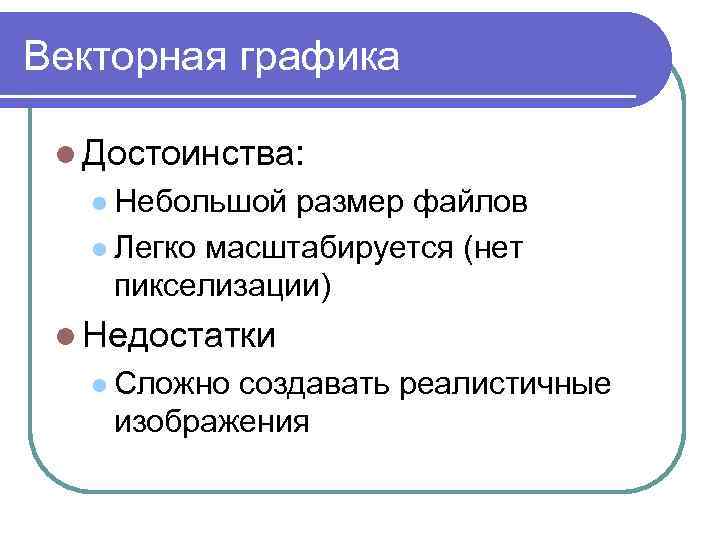

Векторная графика l Достоинства: l Небольшой размер файлов l Легко масштабируется (нет пикселизации) l Недостатки l Сложно создавать реалистичные изображения
