КОМПЬЮТЕРНАЯ ГРАФИКА Гущин Сергей гр 75 к 2

КОМПЬЮТЕРНАЯ ГРАФИКА Гущин Сергей гр. 75 к 2 2 п

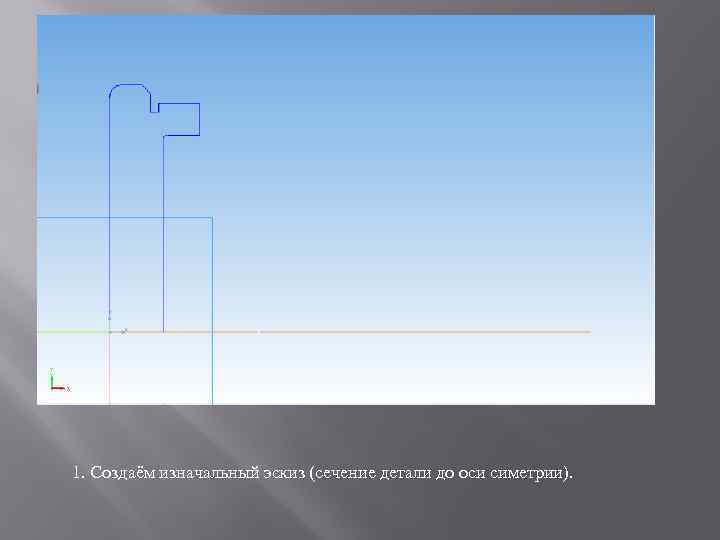

1. Создаём изначальный эскиз (сечение детали до оси симетрии).

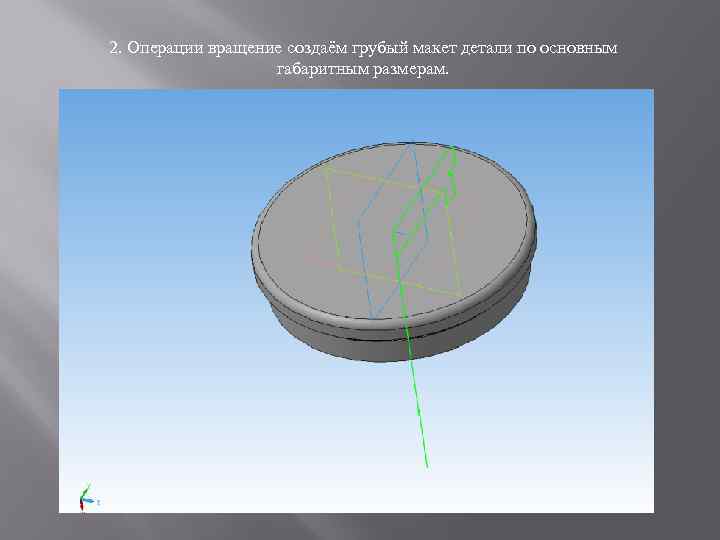

2. Операции вращение создаём грубый макет детали по основным габаритным размерам.

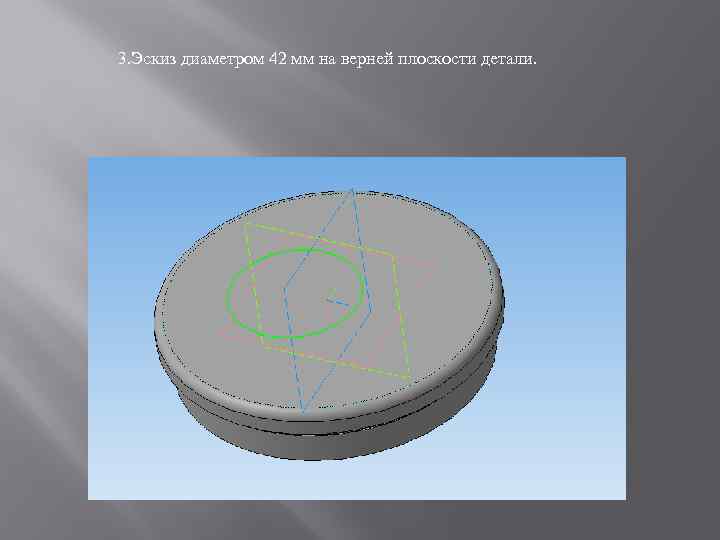

3. Эскиз диаметром 42 мм на верней плоскости детали.

4. Операцией выдавливание создаём цилиндр на высоту 17 мм.

5. В плоскости XY создаём эскиз цилиндра диаметром 14 мм.

И выполняем его операцией выдавливания на всю длину детали 110 мм.

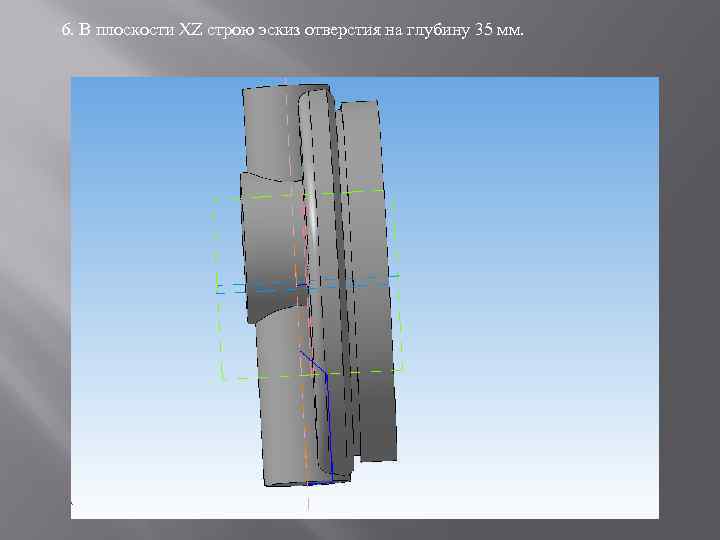

6. В плоскости XZ строю эскиз отверстия на глубину 35 мм.

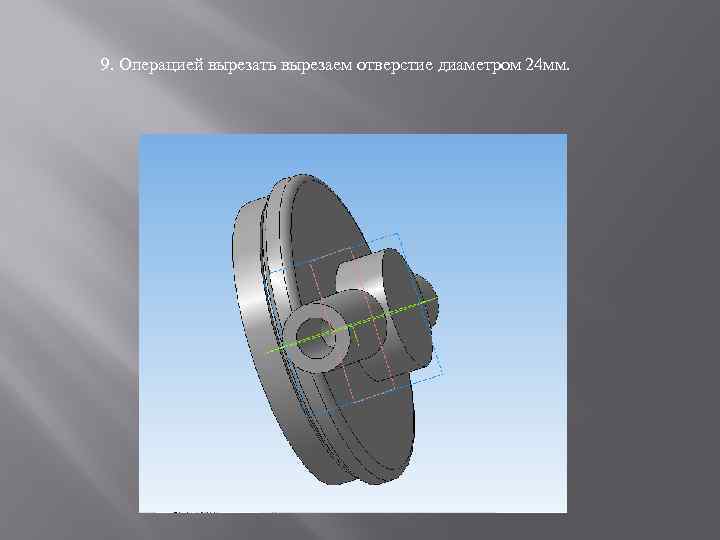

9. Операцией вырезать вырезаем отверстие диаметром 24 мм.

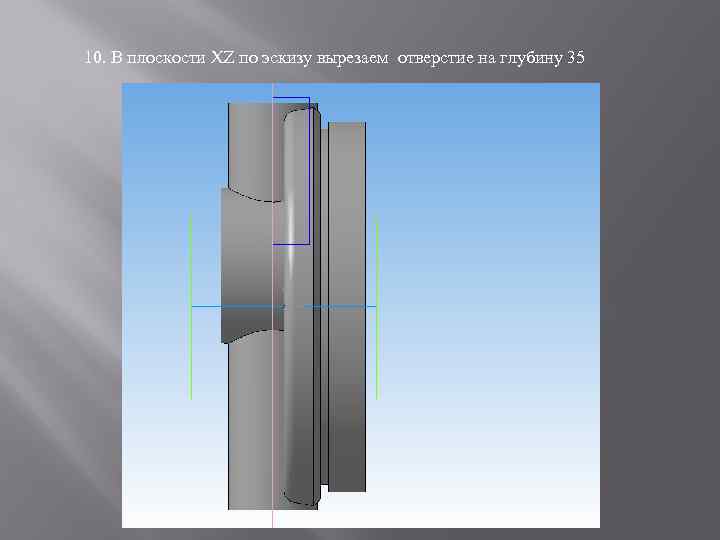

10. В плоскости XZ по эскизу вырезаем отверстие на глубину 35

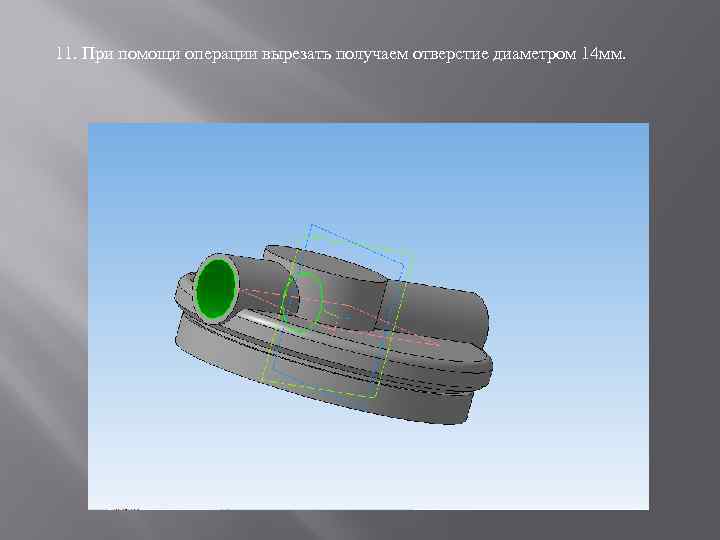

11. При помощи операции вырезать получаем отверстие диаметром 14 мм.

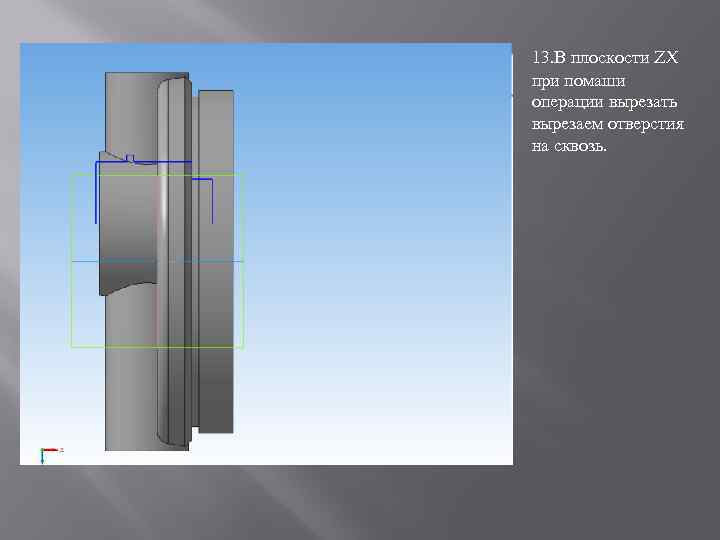

13. В плоскости ZX при помаши операции вырезать вырезаем отверстия на сквозь.

14. Скругляем острые углы операцией скругление.

15. В плоскости ZY стоим эскиз отверстия диаметром 5 мм

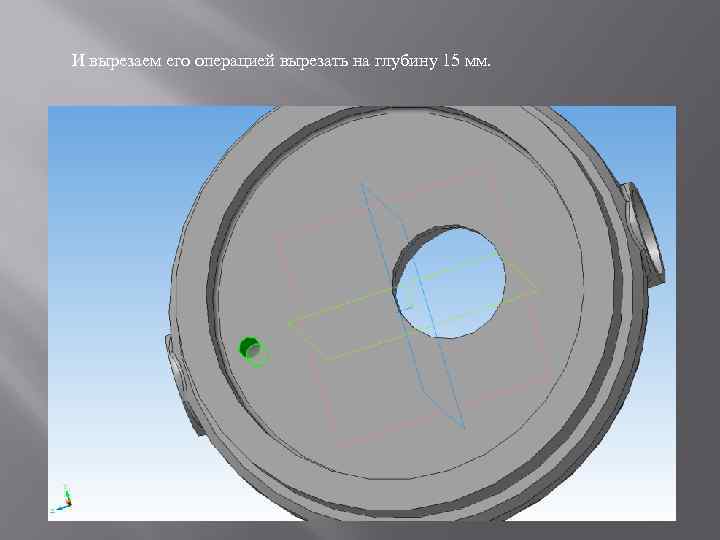

И вырезаем его операцией вырезать на глубину 15 мм.

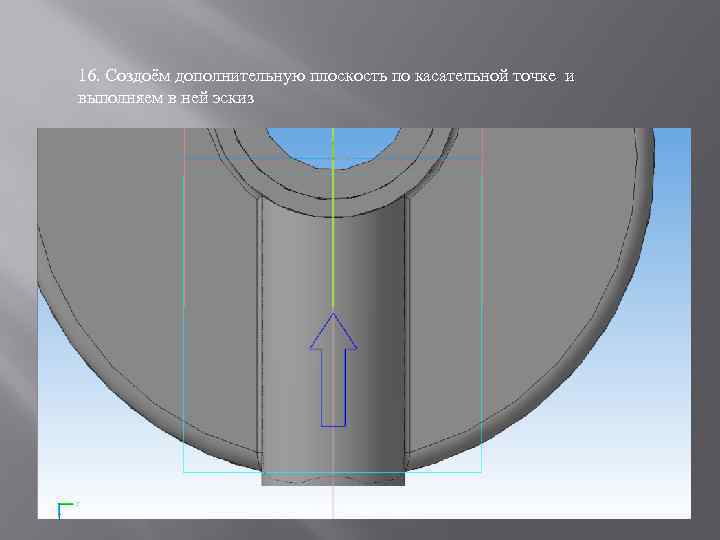

16. Создоём дополнительную плоскость по касательной точке и выполняем в ней эскиз

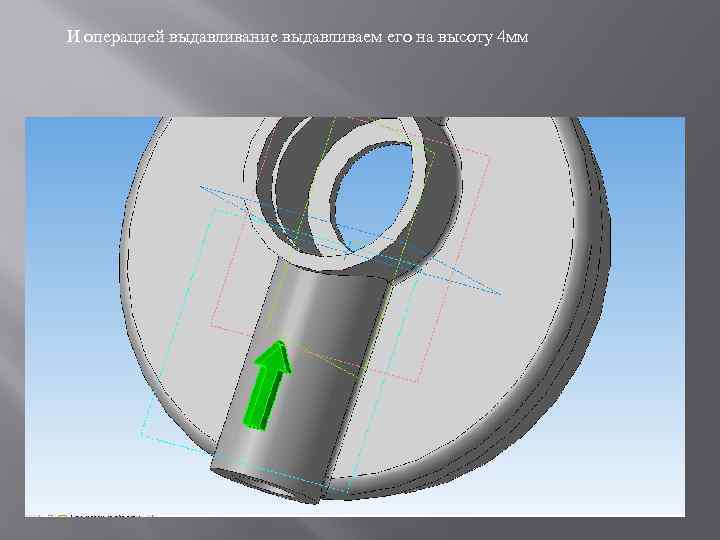

И операцией выдавливание выдавливаем его на высоту 4 мм

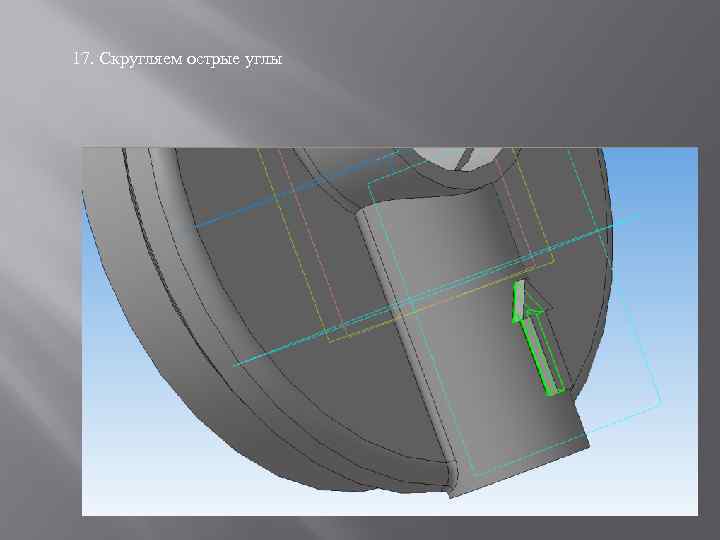

17. Скругляем острые углы

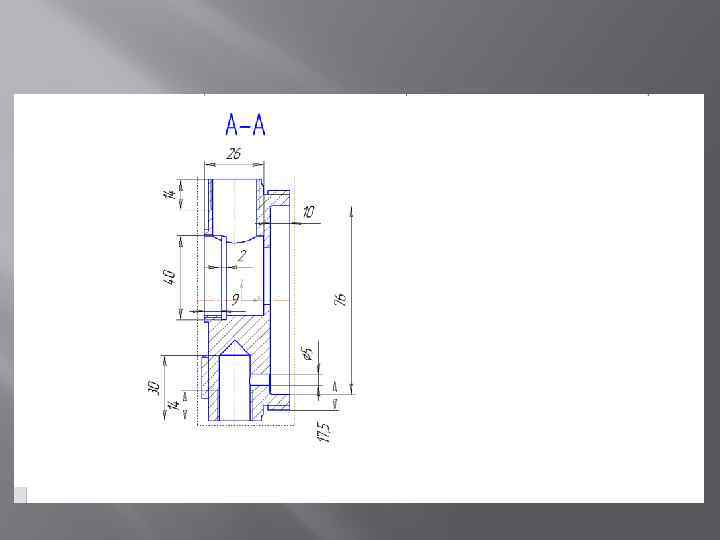

По готовой 3 D модели строим чертёж

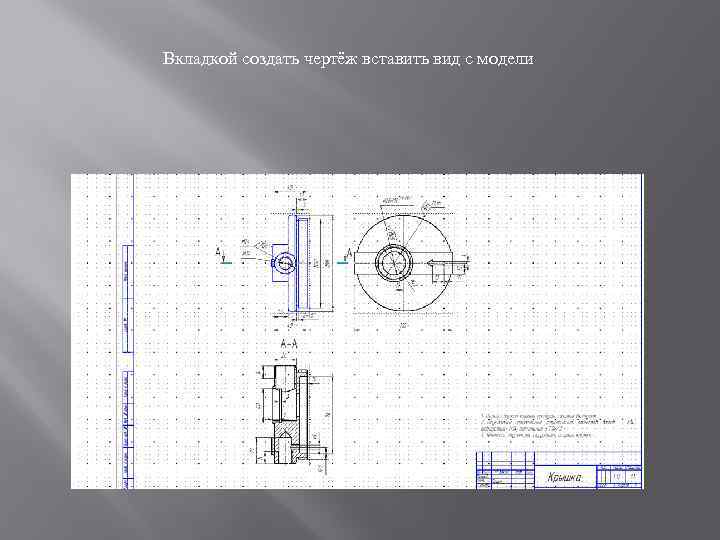

Вкладкой создать чертёж вставить вид с модели

Проставляем размеры

Заполняем технические требования и штамп чертежа

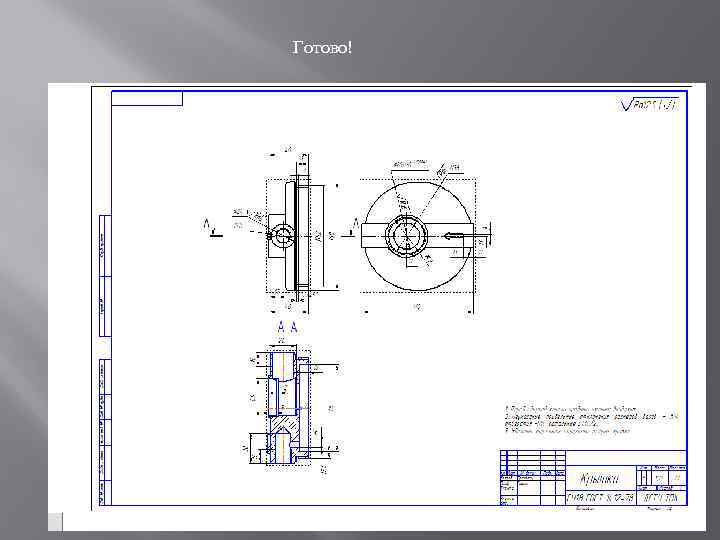

Готово!

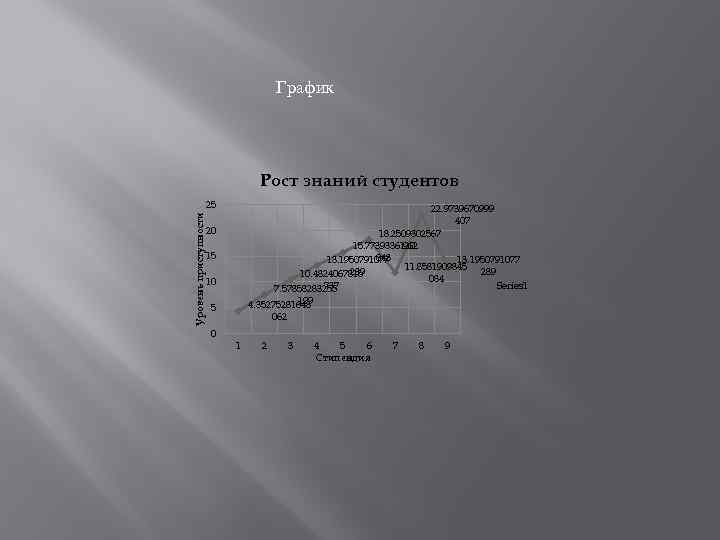

График Рост знаний студентов Уровень приступности 25 22. 9739670999 407 18. 2509302567 962 15. 7739336120 048 13. 1950791077 11. 8581909845 289 10. 4824067815 084 Series 1 737 7. 57858283255 20 15 10 199 4. 35275281648 062 5 0 1 2 3 4 5 6 Стипендия 7 8 9

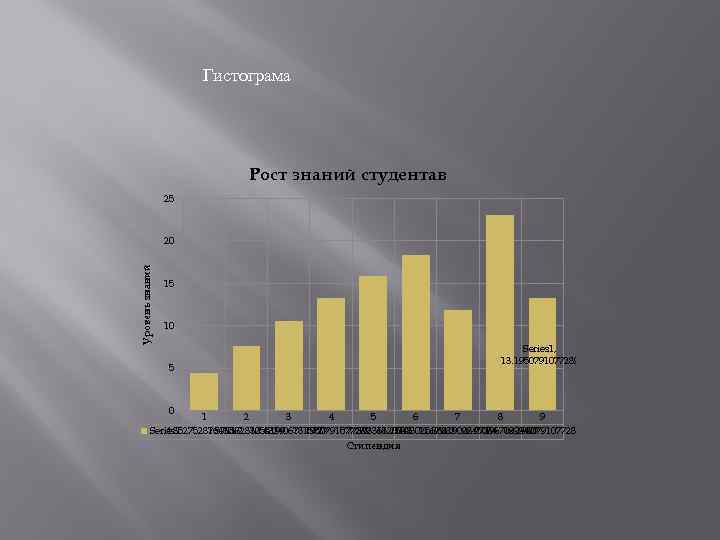

Гистограма Рост знаний студентав 25 Уровень знаний 20 15 10 5 0 Series 1, 13. 1950791077289 1 2 3 4 5 6 7 8 9 Series 1 4. 35275281648062 10. 4824067815737 15. 7739336120048 11. 8581909845084 13. 1950791077289 7. 57858283255199 13. 1950791077289 18. 2509302567962 22. 9739670999407 Стипендия

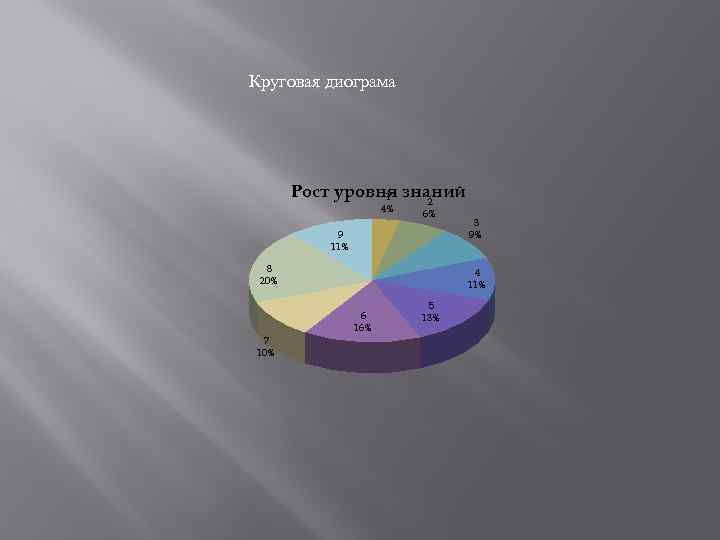

Круговая диограма Рост уровня знаний 1 2 4% 6% 9 11% 8 20% 4 11% 6 16% 7 10% 3 9% 5 13%

Ваза: используемые операции 1. 2. 3. 4. 5. 6. 7. 8. Операция вращение Плоскость в касательной точке Массив по концентрической сетке Операция вырезать Зеркальный массив Изменение свойств грани Кинематическая операция Операция скругление

Кинематическая операция

Деталь втулка

Деталь корпус
