Компьтерные сети Локальные Региональные Глобальные общие сведения

Компьтерные сети Локальные Региональные Глобальные

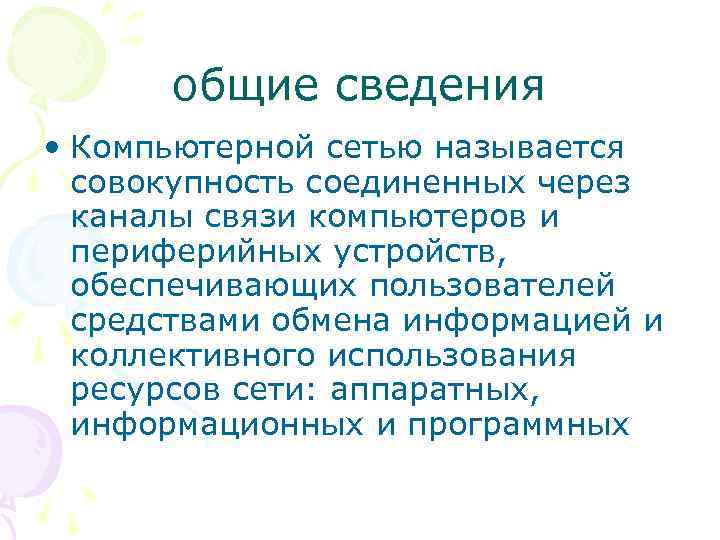

общие сведения • Компьютерной сетью называется совокупность соединенных через каналы связи компьютеров и периферийных устройств, обеспечивающих пользователей средствами обмена информацией и коллективного использования ресурсов сети: аппаратных, информационных и программных

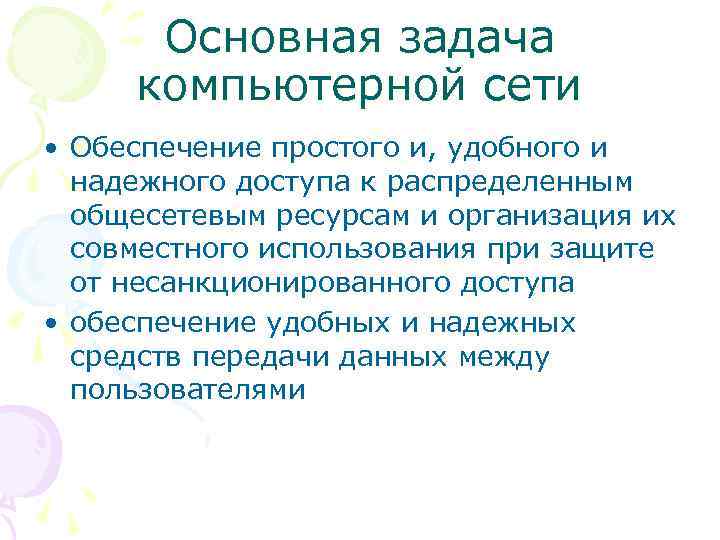

Основная задача компьютерной сети • Обеспечение простого и, удобного и надежного доступа к распределенным общесетевым ресурсам и организация их совместного использования при защите от несанкционированного доступа • обеспечение удобных и надежных средств передачи данных между пользователями

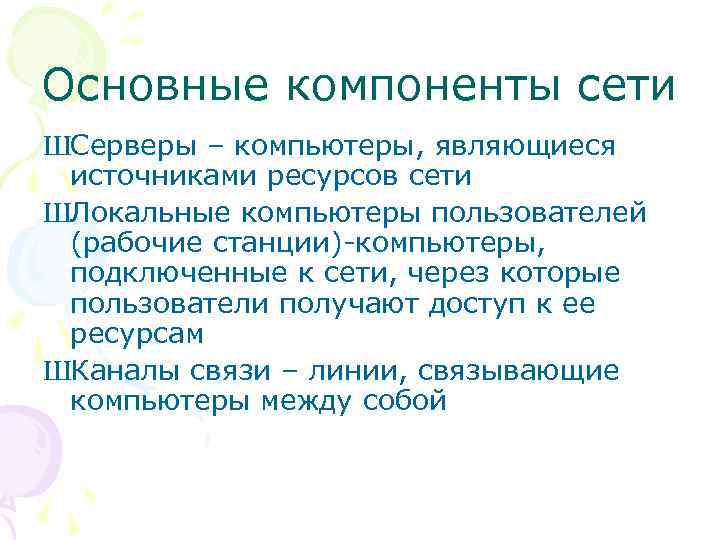

Основные компоненты сети ШСерверы – компьютеры, являющиеся источниками ресурсов сети ШЛокальные компьютеры пользователей (рабочие станции)-компьютеры, подключенные к сети, через которые пользователи получают доступ к ее ресурсам ШКаналы связи – линии, связывающие компьютеры между собой

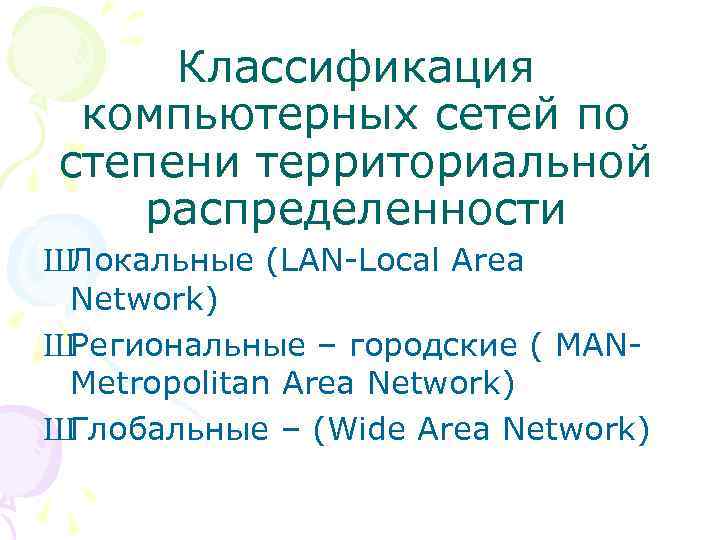

Классификация компьютерных сетей по степени территориальной распределенности ШЛокальные (LAN-Local Area Network) ШРегиональные – городские ( MANMetropolitan Area Network) ШГлобальные – (Wide Area Network)

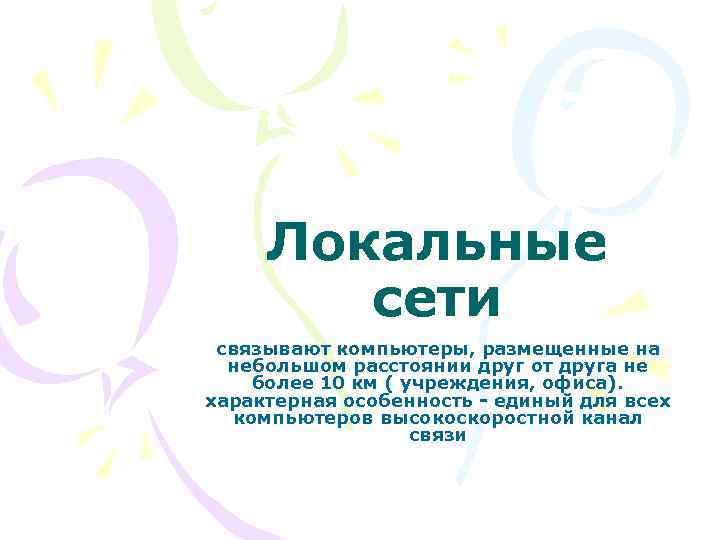

Локальные сети связывают компьютеры, размещенные на небольшом расстоянии друг от друга не более 10 км ( учреждения, офиса). характерная особенность - единый для всех компьютеров высокоскоростной канал связи

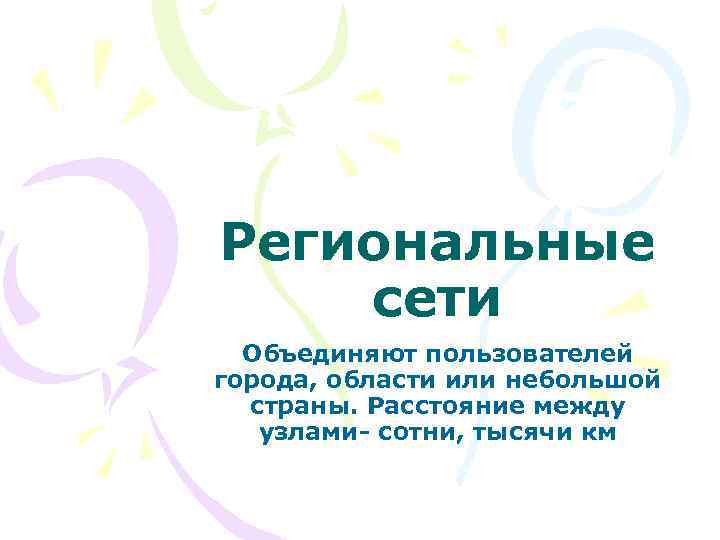

Региональные сети Объединяют пользователей города, области или небольшой страны. Расстояние между узлами- сотни, тысячи км

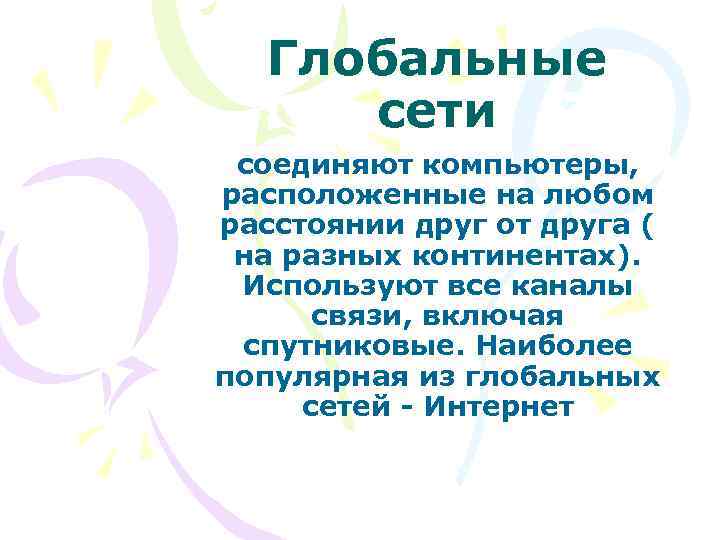

Глобальные сети соединяют компьютеры, расположенные на любом расстоянии друг от друга ( на разных континентах). Используют все каналы связи, включая спутниковые. Наиболее популярная из глобальных сетей - Интернет

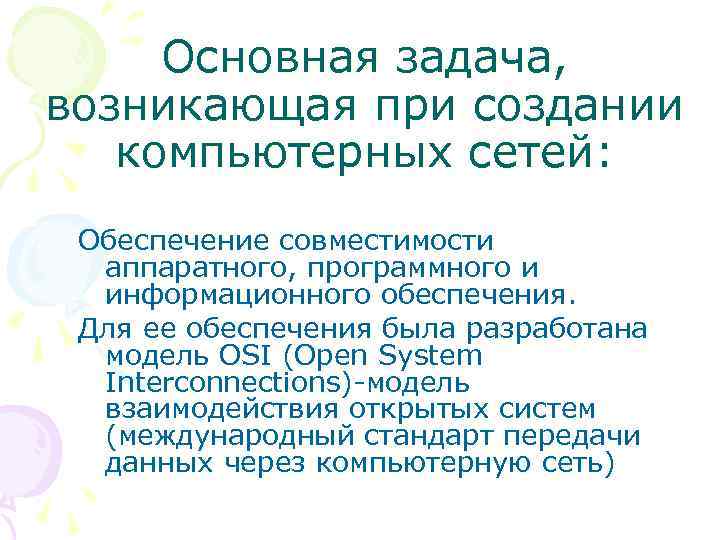

Основная задача, возникающая при создании компьютерных сетей: Обеспечение совместимости аппаратного, программного и информационного обеспечения. Для ее обеспечения была разработана модель OSI (Open System Interconnections)-модель взаимодействия открытых систем (международный стандарт передачи данных через компьютерную сеть)

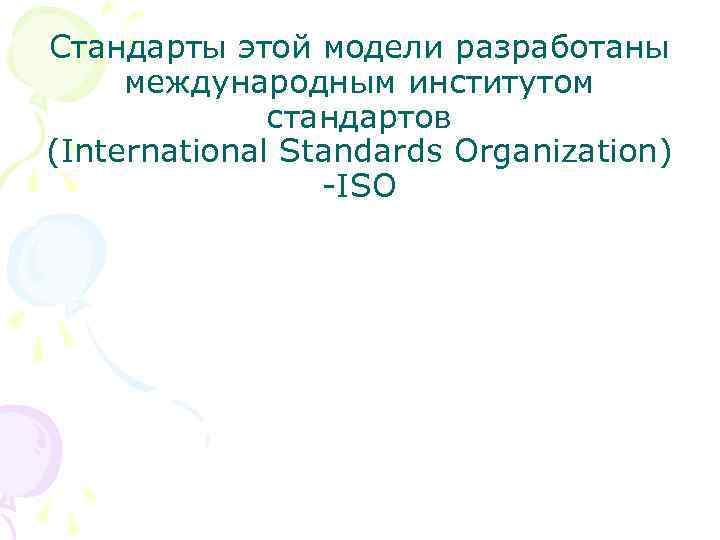

Стандарты этой модели разработаны международным институтом стандартов (International Standards Organization) -ISO

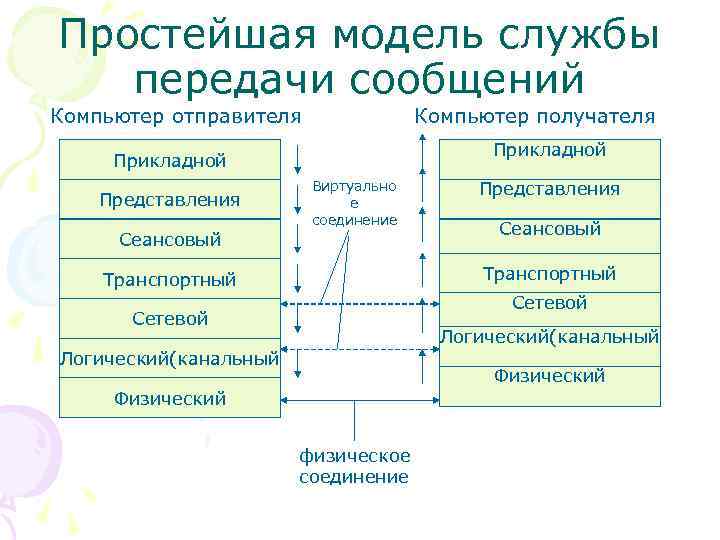

Простейшая модель службы передачи сообщений Компьютер отправителя Компьютер получателя Прикладной Представления Виртуально е соединение Сеансовый Представления Сеансовый Транспортный Сетевой Логический(канальный Физический физическое соединение

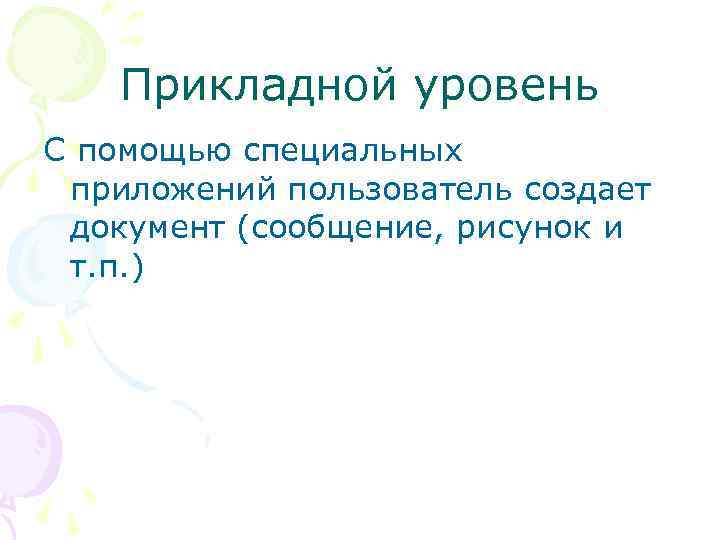

Прикладной уровень С помощью специальных приложений пользователь создает документ (сообщение, рисунок и т. п. )

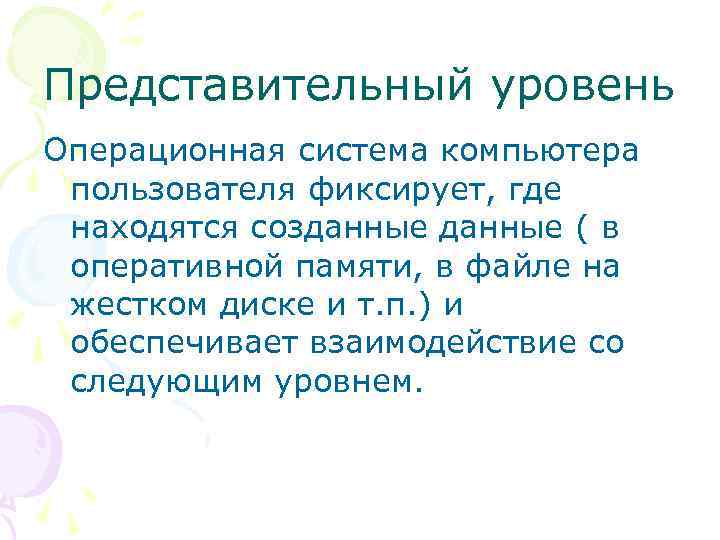

Представительный уровень Операционная система компьютера пользователя фиксирует, где находятся созданные ( в оперативной памяти, в файле на жестком диске и т. п. ) и обеспечивает взаимодействие со следующим уровнем.

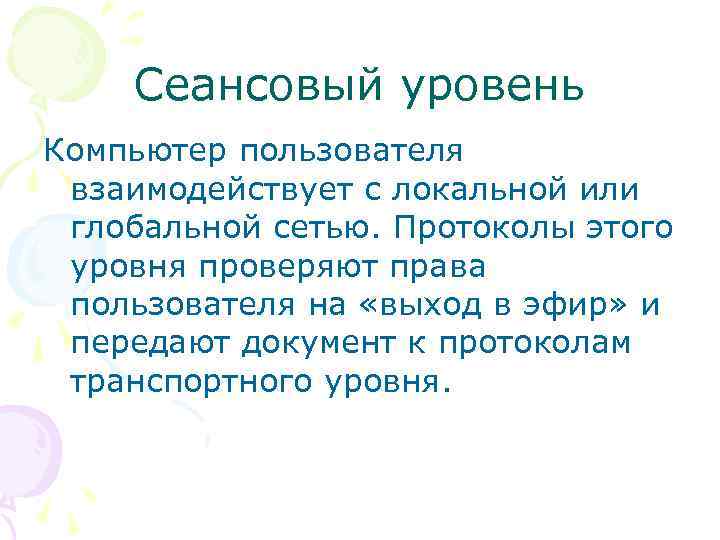

Сеансовый уровень Компьютер пользователя взаимодействует с локальной или глобальной сетью. Протоколы этого уровня проверяют права пользователя на «выход в эфир» и передают документ к протоколам транспортного уровня.

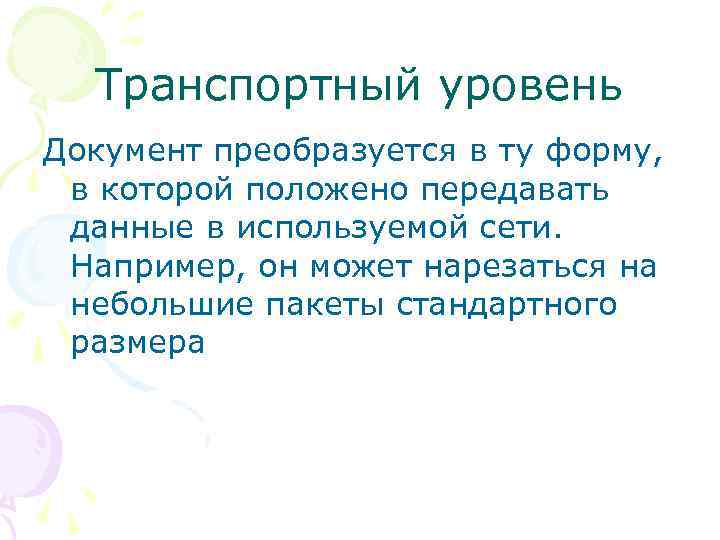

Транспортный уровень Документ преобразуется в ту форму, в которой положено передавать данные в используемой сети. Например, он может нарезаться на небольшие пакеты стандартного размера

Сетевой уровень Определяет маршрут движения данных в сети. Так, например, если на транспортном уровне данные были «нарезаны» на пакеты, то на сетевом уровне каждый пакет должен получить адрес, по которому он должен быть доставлен независимо от прочих пакетов.

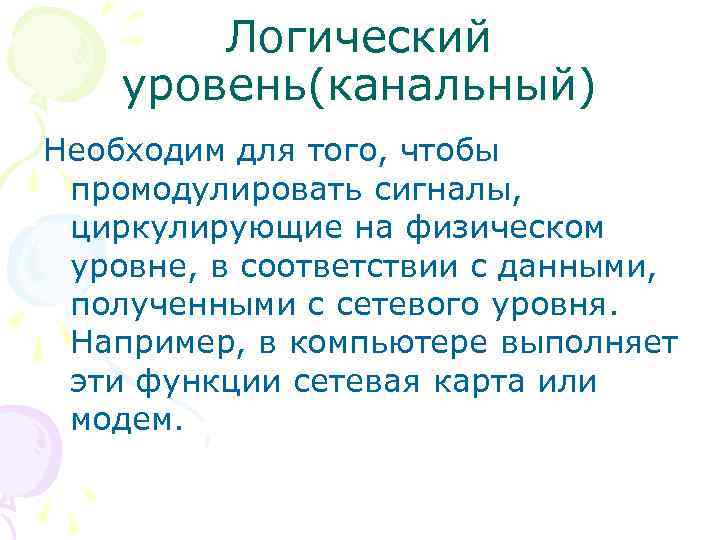

Логический уровень(канальный) Необходим для того, чтобы промодулировать сигналы, циркулирующие на физическом уровне, в соответствии с данными, полученными с сетевого уровня. Например, в компьютере выполняет эти функции сетевая карта или модем.

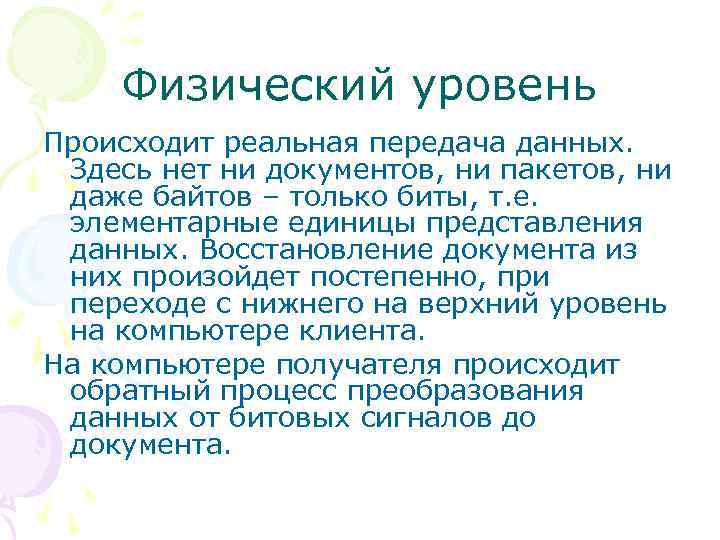

Физический уровень Происходит реальная передача данных. Здесь нет ни документов, ни пакетов, ни даже байтов – только биты, т. е. элементарные единицы представления данных. Восстановление документа из них произойдет постепенно, при переходе с нижнего на верхний уровень на компьютере клиента. На компьютере получателя происходит обратный процесс преобразования данных от битовых сигналов до документа.

ЦУ ЦУ ЦУ Звездообразная. Arcnet

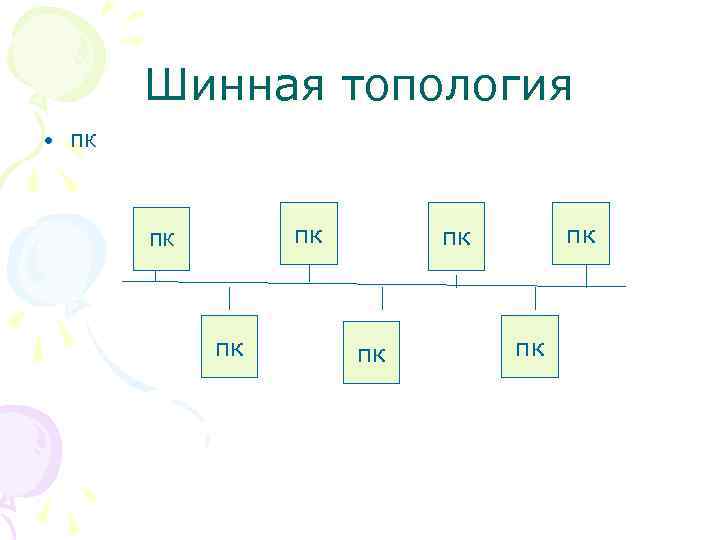

Шинная топология • ПК пк пк пк

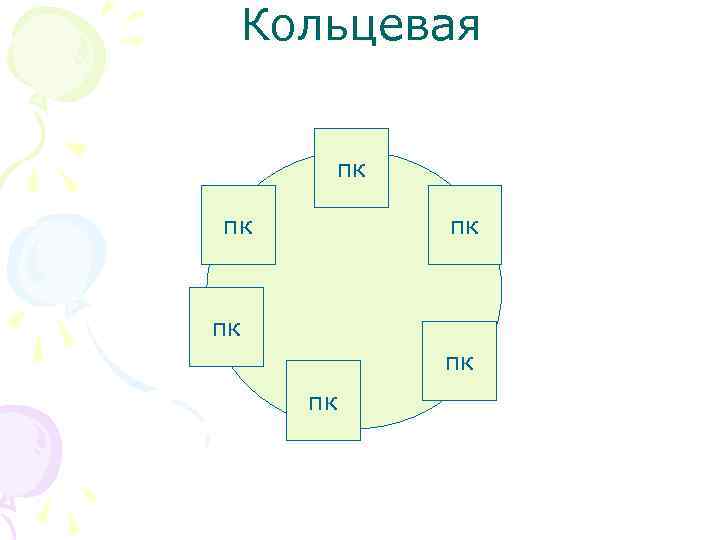

Кольцевая пк пк пк

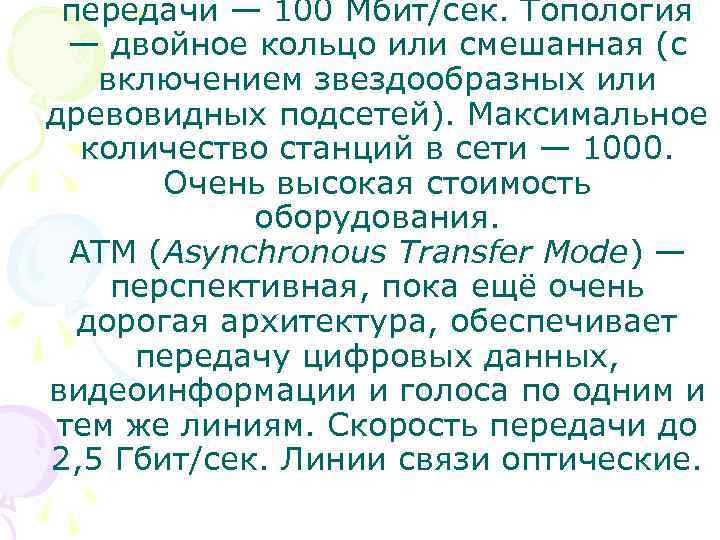

передачи — 100 Мбит/сек. Топология — двойное кольцо или смешанная (с включением звездообразных или древовидных подсетей). Максимальное количество станций в сети — 1000. Очень высокая стоимость оборудования. АТМ (Asynchronous Transfer Mode) — перспективная, пока ещё очень дорогая архитектура, обеспечивает передачу цифровых данных, видеоинформации и голоса по одним и тем же линиям. Скорость передачи до 2, 5 Гбит/сек. Линии связи оптические.

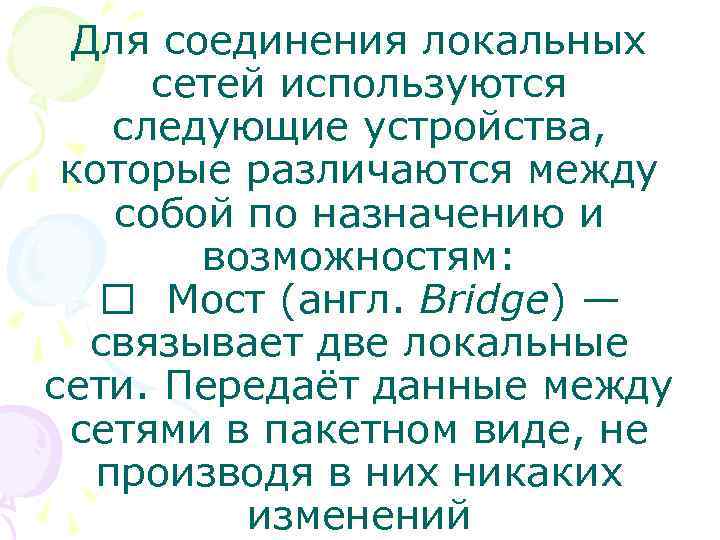

Для соединения локальных сетей используются следующие устройства, которые различаются между собой по назначению и возможностям: Мост (англ. Bridge) — связывает две локальные сети. Передаёт данные между сетями в пакетном виде, не производя в них никаких изменений

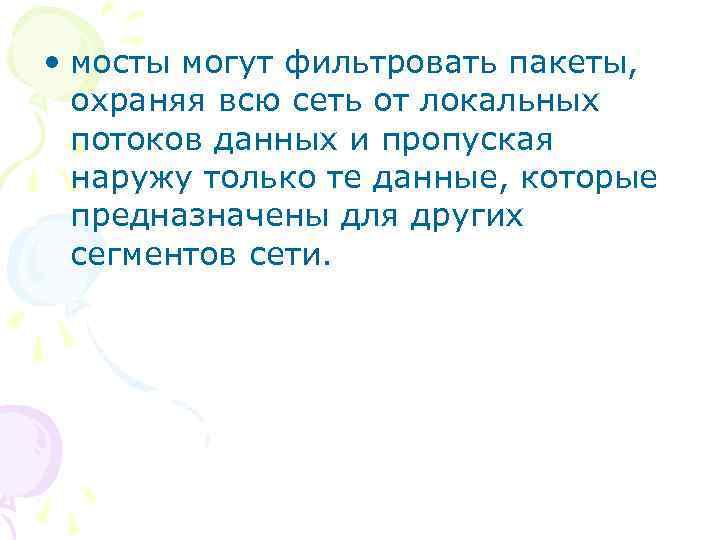

• мосты могут фильтровать пакеты, охраняя всю сеть от локальных потоков данных и пропуская наружу только те данные, которые предназначены для других сегментов сети.

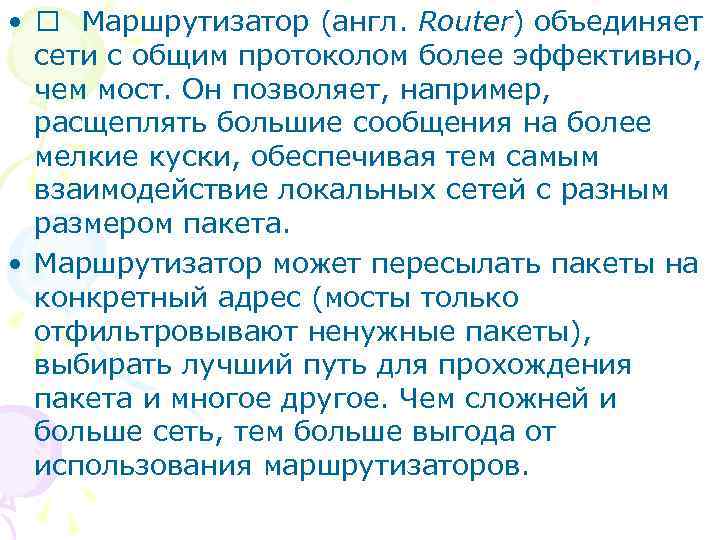

• Маршрутизатор (англ. Router) объединяет сети с общим протоколом более эффективно, чем мост. Он позволяет, например, расщеплять большие сообщения на более мелкие куски, обеспечивая тем самым взаимодействие локальных сетей с разным размером пакета. • Маршрутизатор может пересылать пакеты на конкретный адрес (мосты только отфильтровывают ненужные пакеты), выбирать лучший путь для прохождения пакета и многое другое. Чем сложней и больше сеть, тем больше выгода от использования маршрутизаторов.

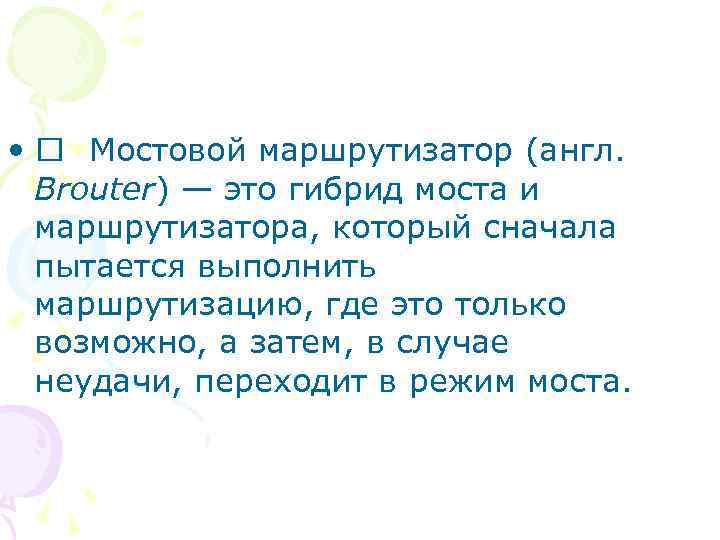

• Мостовой маршрутизатор (англ. Brouter) — это гибрид моста и маршрутизатора, который сначала пытается выполнить маршрутизацию, где это только возможно, а затем, в случае неудачи, переходит в режим моста.

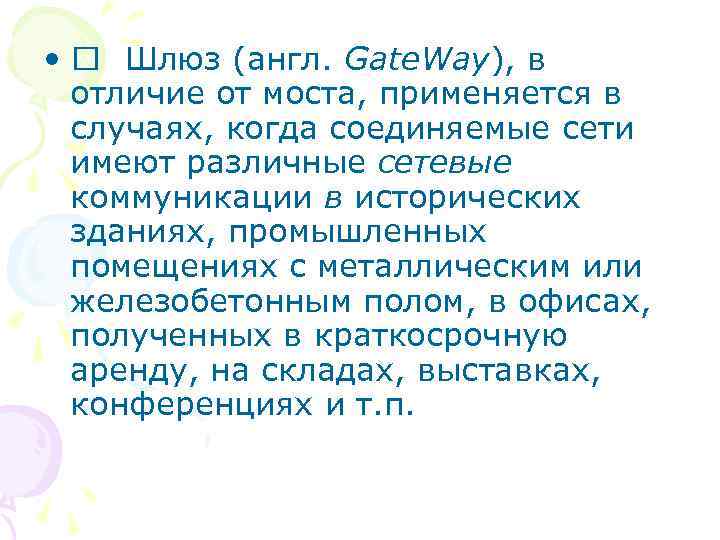

• Шлюз (англ. Gate. Way), в отличие от моста, применяется в случаях, когда соединяемые сети имеют различные сетевые коммуникации в исторических зданиях, промышленных помещениях с металлическим или железобетонным полом, в офисах, полученных в краткосрочную аренду, на складах, выставках, конференциях и т. п.
