Компоновочная схема металлорежущего станка Геометрические параметры станков

Компоновочная схема металлорежущего станка

Геометрические параметры станков

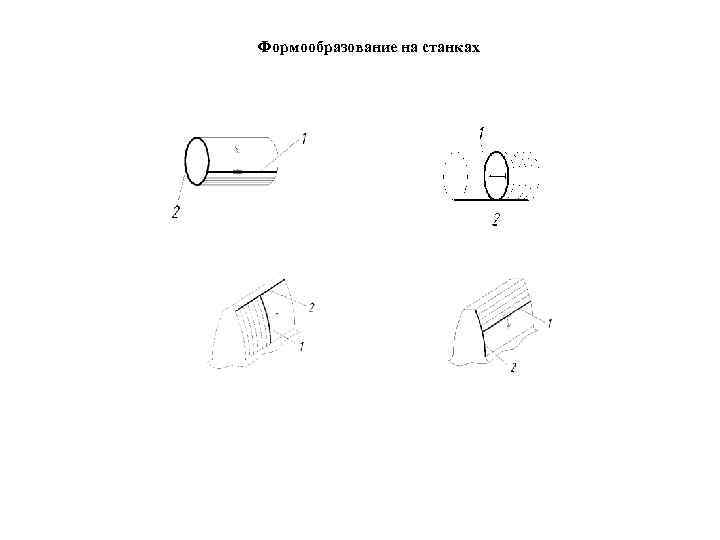

Формообразование на станках

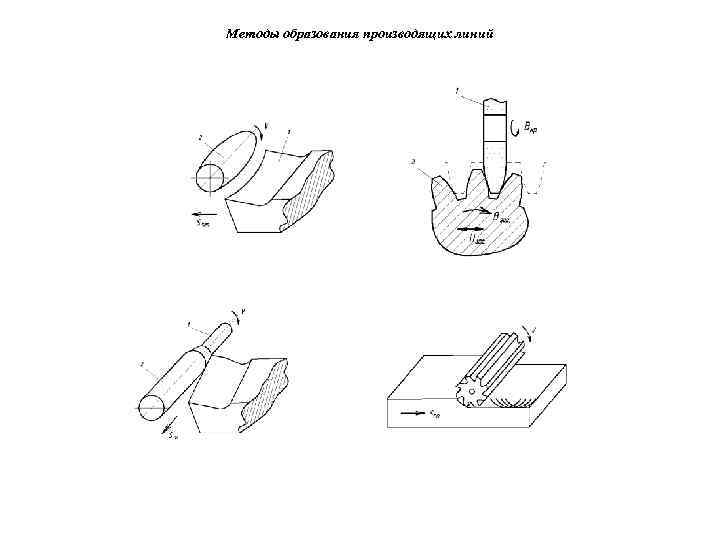

Методы образования производящих линий

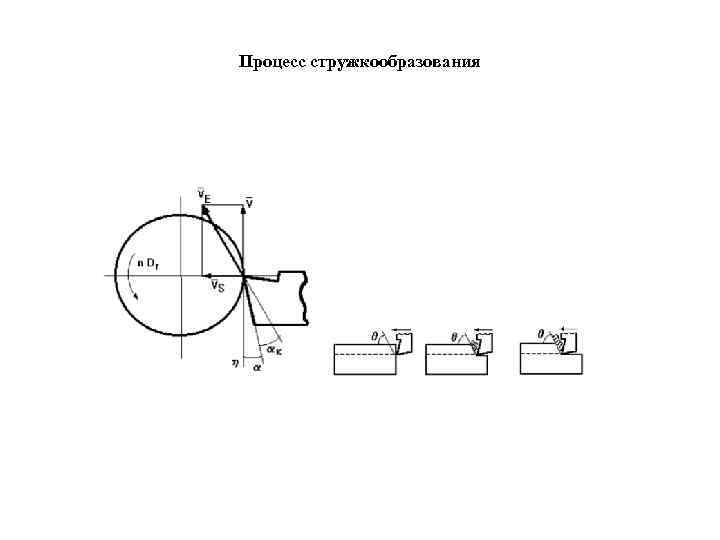

Процесс стружкообразования

Токарные станки 1 1 2 3 11 4 4 10 5 5 9 8 6 6 7

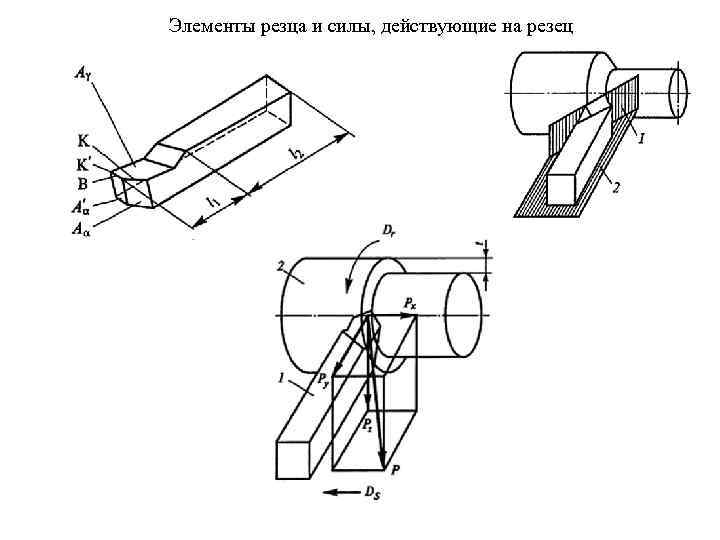

Элементы резца и силы, действующие на резец

Основные параметры резца — задний угол резания; — главный передний угол лезвия; — угол заострения лезвия; — главный угол в плане; — угол резания; — вспомогательный угол в плане; — угол при вершине в плане; — угол наклона главной режущей

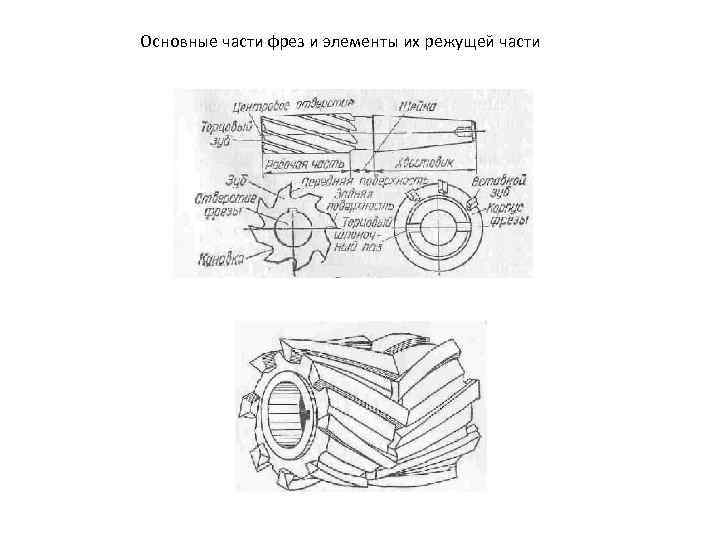

Основные части фрез и элементы их режущей части

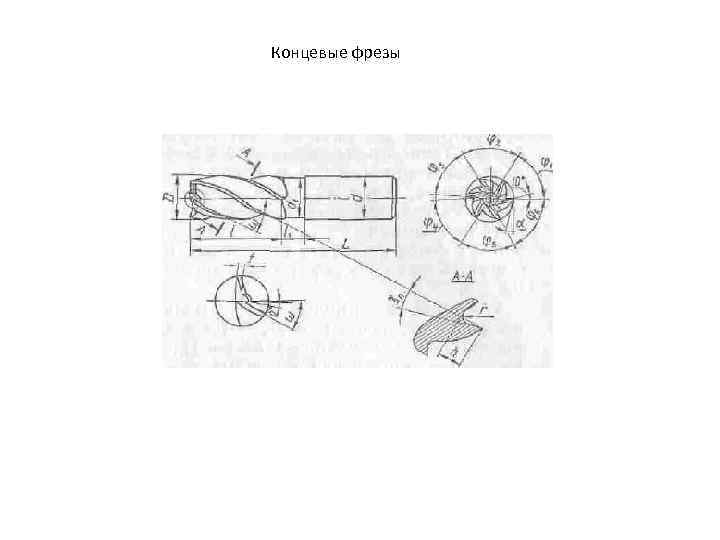

Концевые фрезы

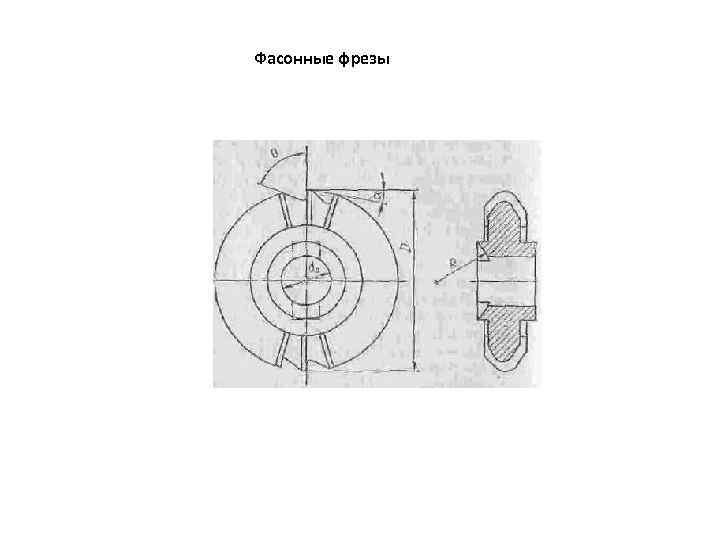

Фасонные фрезы

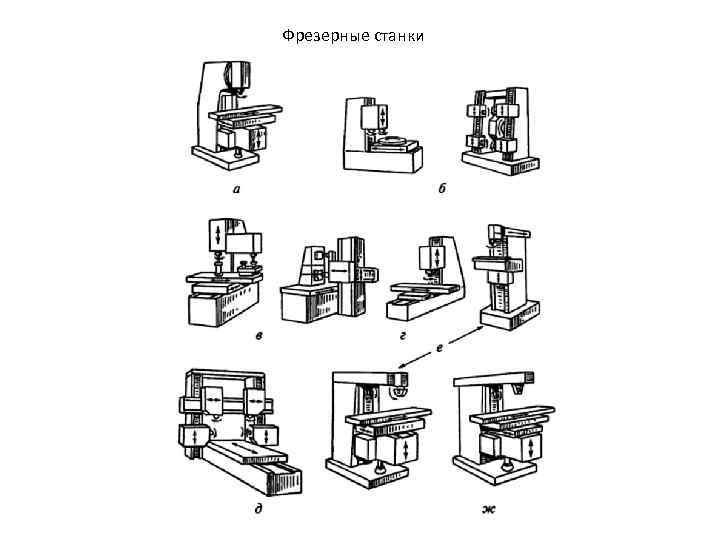

Фрезерные станки

Устройство консольно-фрезерного станка 1 — рукоятка; 2 — станина; 3 — лимб; 4 — хобот; 5 — коробка ско ростей; 6 — шпиндель; 7, 8 — под вески; 9 — стол; 10 — поворотная плита; 11 — салазки; 12 — консоль; 13 — коробка подач; 14 — фунда ментальная плита; 15 — рукоятка; 16— лимб

Приспособления для установки и закрепления заготовок на фрезерных станках

Приспособления для установки и закрепления заготовок на фрезерных станках
