Компоновка одноступенчатого цилиндрического редуктора Последовательность выполнения первого

Компоновка одноступенчатого цилиндрического редуктора

Последовательность выполнения первого этапа компоновки Компоновка редуктора выполняется на листах формата А 4, А 3 или А 2 в натуральную величину (М 1: 1). Допускаются масштабы уменьшения М 1: 2 или увеличения М 2: 1. Компоновка является страницей пояснительной записки, поэтому необходима основная надпись (штамп) формы-2 а. Редуктор отобразить в полном соответствии с кинематической схемой, которую можно указать в левом верхнем или нижнем углу компоновки. Пример. Редуктор одноступенчатый цилиндрический с косозубым зацеплением. На кинематической схеме показаны ряд геометрических параметров, необходимых при вычерчивании компоновки редуктора.

Расчет к первому этапу компоновки редуктора: -минимально допустимый диаметр быстроходного вала, мм где [τ]=10 МПа – допускаемое напряжение на кручение; 0, 2 – понижающий коэффициент при допускаемом напряжении; Тб. в. - крутящий момент на быстроходном валу, Нм; 1000 – переводной коэффициент. Полученное значение dб. в. округлить в большую сторону по ряду нормальных линейных размеров (табл. 1). Для силовых механизмов (редукторы) dminб. в. =16 мм. - минимально допустимый диаметр тихоходного вала, мм где [τ]=20 МПа. -ширина венца шестерни цилиндрической передачи, мм b 1=b 2+(2… 4) Полеченное значение b 1 округлить в ближайшую сторону по ряду нормальных линейных размеров (табл. 1)

Ряд нормальных линейных размеров Таблица 1

1. Указать начальное межосевое расстояние a. W , мм

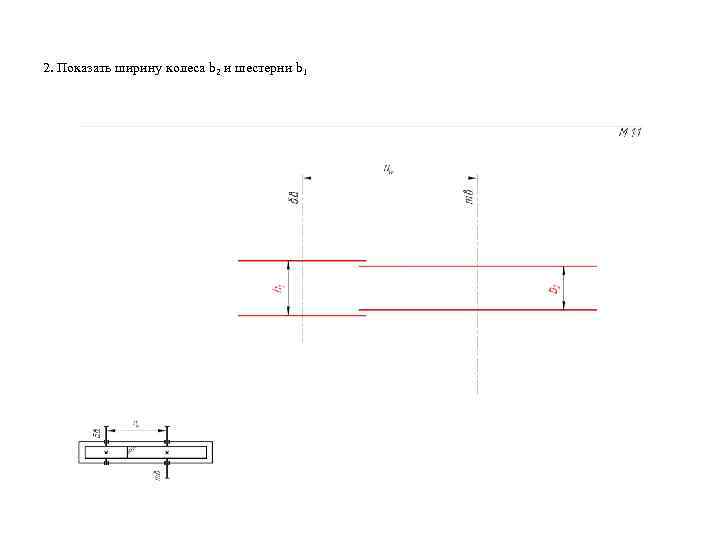

2. Показать ширину колеса b 2 и шестерни b 1

3. Проставить делительные диаметры d 1 для шестерни и d 2 для колеса

4. Отобразить диаметры вершин da 1 и da 2

5. Для изображения диаметров впадин df 1 и df 2 дадим местное сечение зацепления

6. Указать наклон линии зуба с учетом истинного значения угла β

7. Покажем пунктирной линией внутреннюю поверхность стенок корпуса редуктора, отстоящей от зубчатых колес редуктора на величину Δ=6… 12 мм (меньшее значение принимается для малогабаритного редуктора)

8. Показать быстроходный вал редуктора в соответствии с кинематической схемой и указать его диаметр

9. Показать тихоходный вал редуктора, с учетом количества его выходных участков, и указать его диаметр

Первый этап компоновки одноступенчатого цилиндрического редуктора с косозубым зацеплением
