Комплектная трансформаторная подстанция наружной установки с утеплением типа

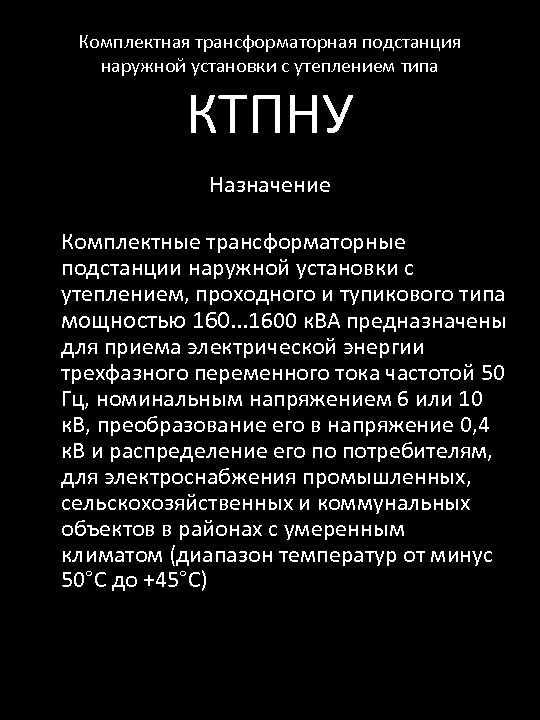

Комплектная трансформаторная подстанция наружной установки с утеплением типа КТПНУ Назначение Комплектные трансформаторные подстанции наружной установки с утеплением, проходного и тупикового типа мощностью 160. . . 1600 к. ВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 к. В, преобразование его в напряжение 0, 4 к. В и распределение его по потребителям, для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов в районах с умеренным климатом (диапазон температур от минус 50°С до +45°С)

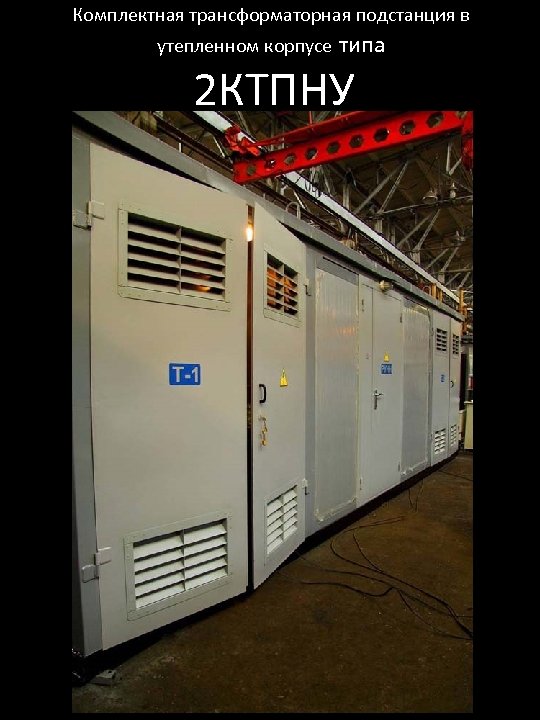

Комплектная трансформаторная подстанция в утепленном корпусе типа 2 КТПНУ

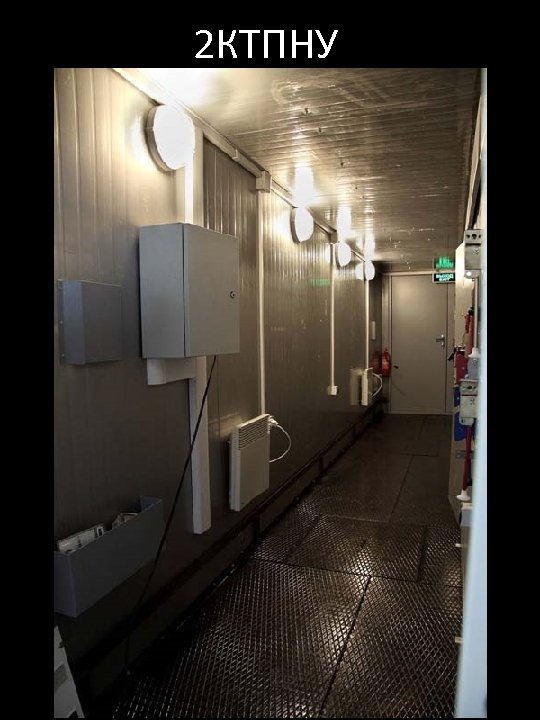

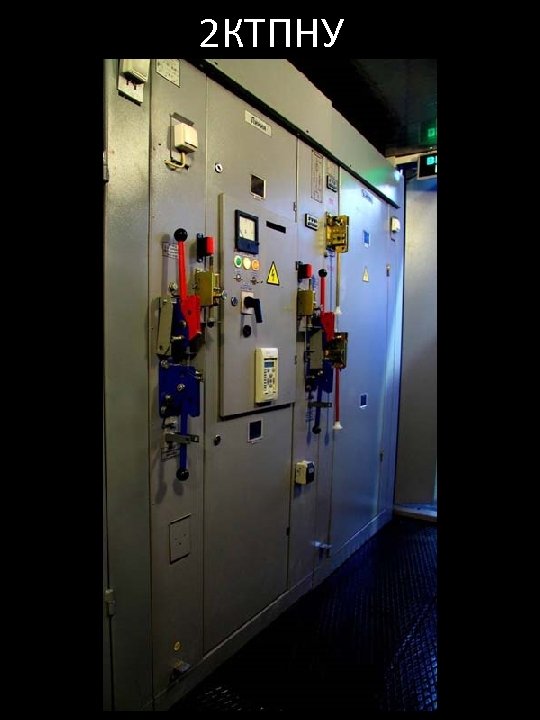

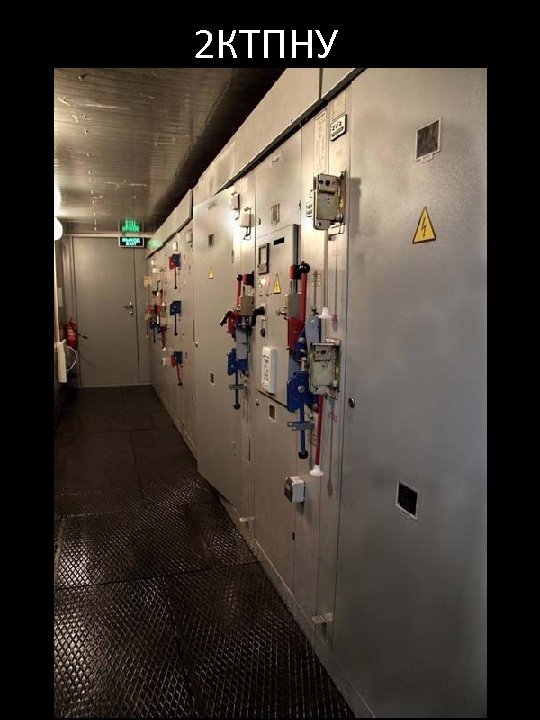

2 КТПНУ

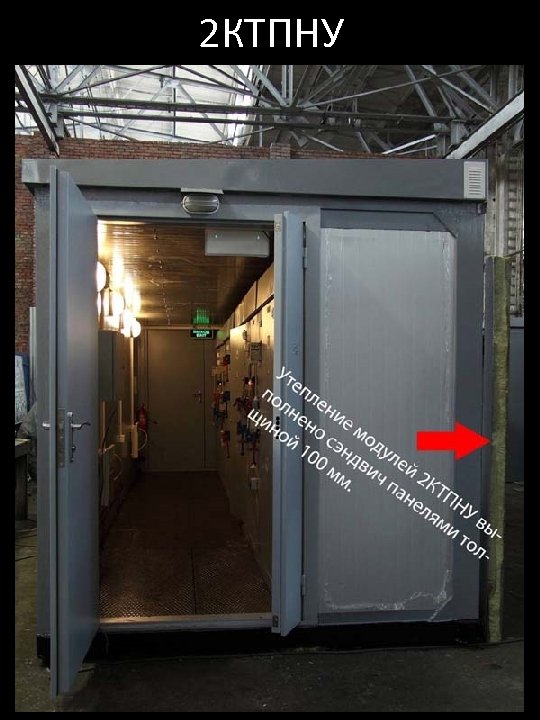

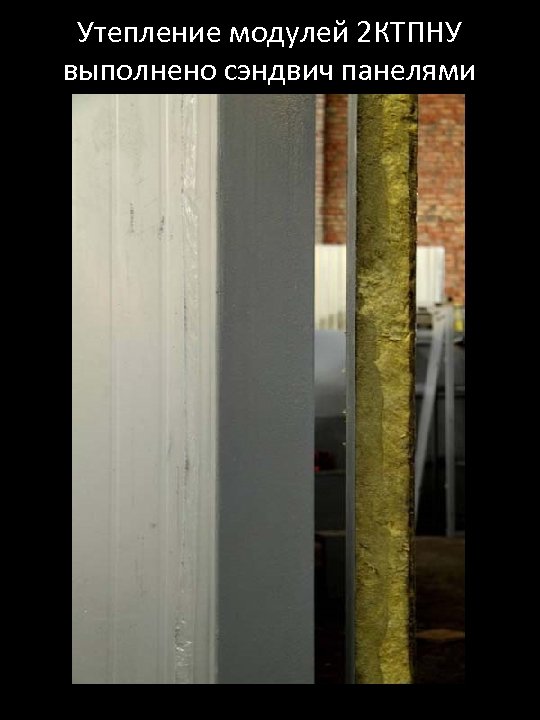

Утепление модулей 2 КТПНУ выполнено сэндвич панелями толщиной 100 мм.

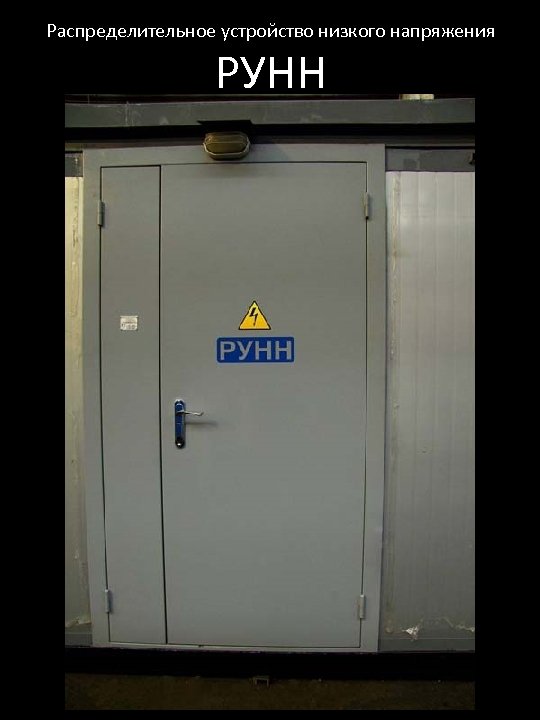

Распределительное устройство низкого напряжения РУНН

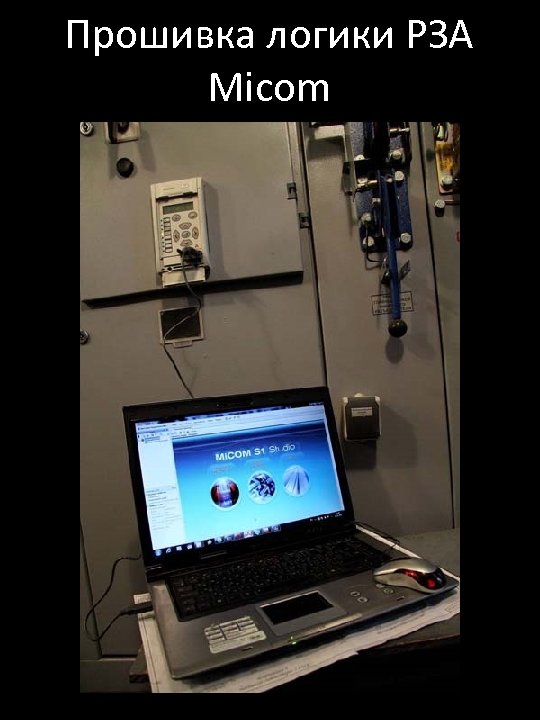

Прошивка логики РЗА Micom

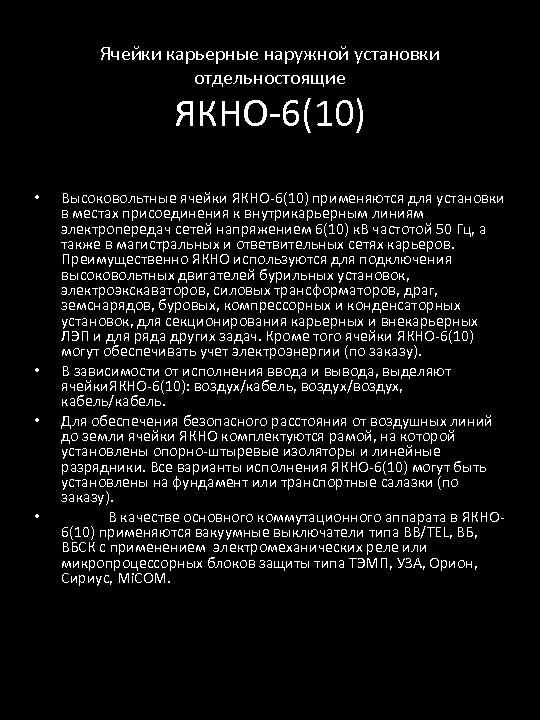

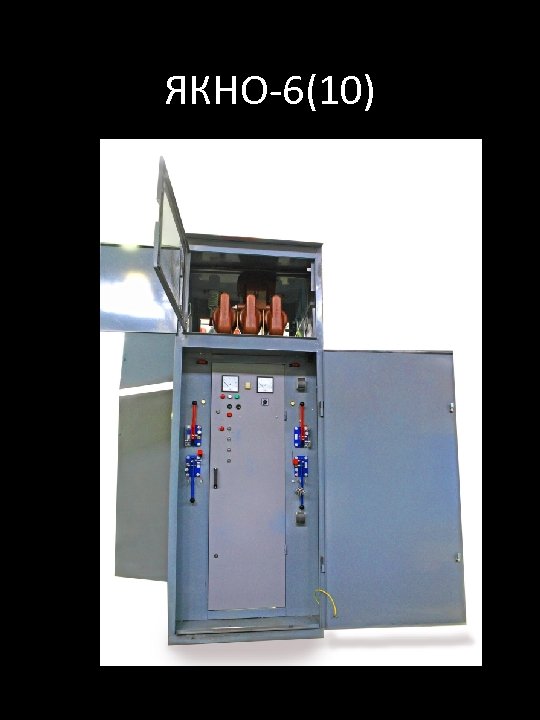

Ячейки карьерные наружной установки отдельностоящие ЯКНО-6(10) • • Высоковольтные ячейки ЯКНО-6(10) применяются для установки в местах присоединения к внутрикарьерным линиям электропередач сетей напряжением 6(10) к. В частотой 50 Гц, а также в магистральных и ответвительных сетях карьеров. Преимущественно ЯКНО используются для подключения высоковольтных двигателей бурильных установок, электроэкскаваторов, силовых трансформаторов, драг, земснарядов, буровых, компрессорных и конденсаторных установок, для секционирования карьерных и внекарьерных ЛЭП и для ряда других задач. Кроме того ячейки ЯКНО-6(10) могут обеспечивать учет электроэнергии (по заказу). В зависимости от исполнения ввода и вывода, выделяют ячейки. ЯКНО-6(10): воздух/кабель, воздух/воздух, кабель/кабель. Для обеспечения безопасного расстояния от воздушных линий до земли ячейки ЯКНО комплектуются рамой, на которой установлены опорно-штыревые изоляторы и линейные разрядники. Все варианты исполнения ЯКНО-6(10) могут быть установлены на фундамент или транспортные салазки (по заказу). В качестве основного коммутационного аппарата в ЯКНО 6(10) применяются вакуумные выключатели типа ВВ/ТЕL, ВБ, ВБСК с применением электромеханических реле или микропроцессорных блоков защиты типа ТЭМП, УЗА, Орион, Сириус, Mi. COM.

ЯКНО-6(10)

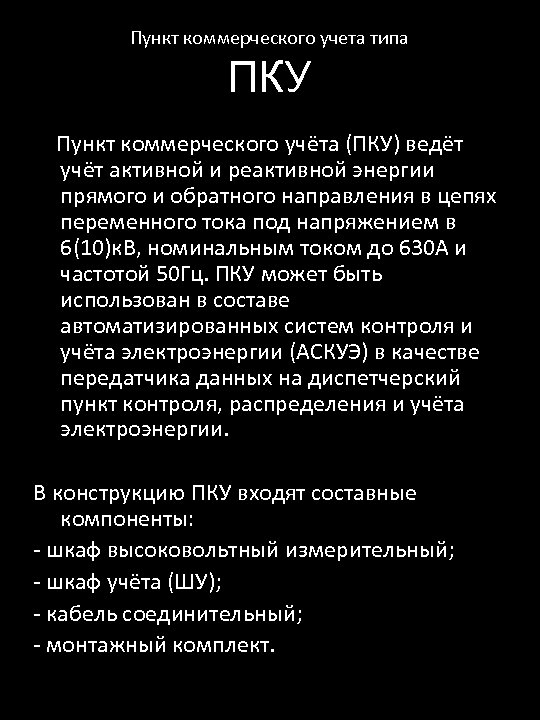

Пункт коммерческого учета типа ПКУ Пункт коммерческого учёта (ПКУ) ведёт учёт активной и реактивной энергии прямого и обратного направления в цепях переменного тока под напряжением в 6(10)к. В, номинальным током до 630 А и частотой 50 Гц. ПКУ может быть использован в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ) в качестве передатчика данных на диспетчерский пункт контроля, распределения и учёта электроэнергии. В конструкцию ПКУ входят составные компоненты: - шкаф высоковольтный измерительный; - шкаф учёта (ШУ); - кабель соединительный; - монтажный комплект.

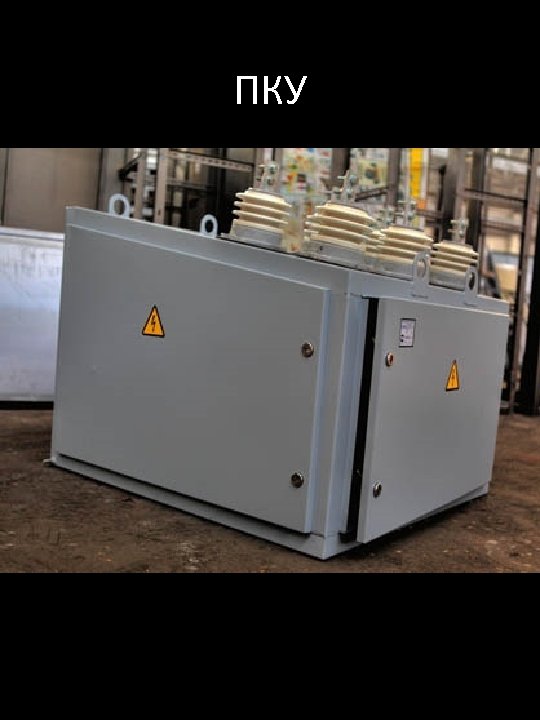

ПКУ ПКУ

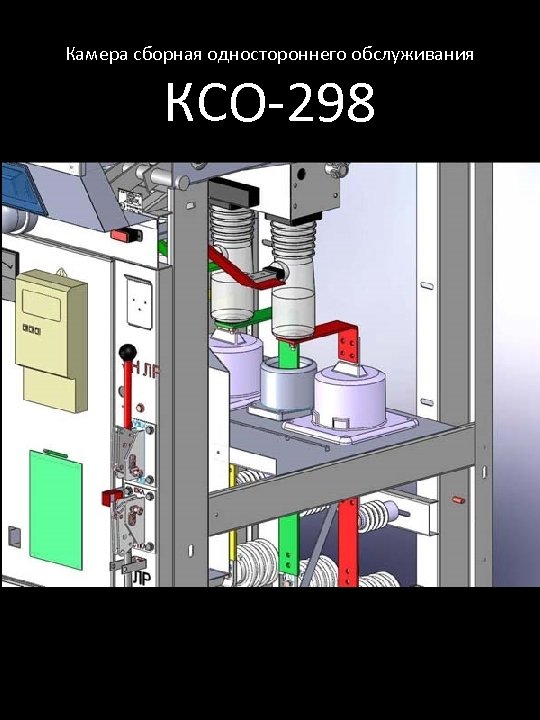

Камера сборная одностороннего обслуживания КСО-298 Назначение: Камеры серии КСО-298 на номинальное напряжение 6 и 10 к. В переменного трехфазного тока частоты 50 Гц и 60 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО-298 изготавливаются взамен снятых с производства камер серии КСО-272 (камеры КСО-272 изготавливаются только для ремонтных целей). Камеры различаются по схемам и аппаратуре первичных и вторичных цепей. Климатическое исполнение УХЛ категории 3 по ГОСТ 15150 -69 и ГОСТ 15543 -70.

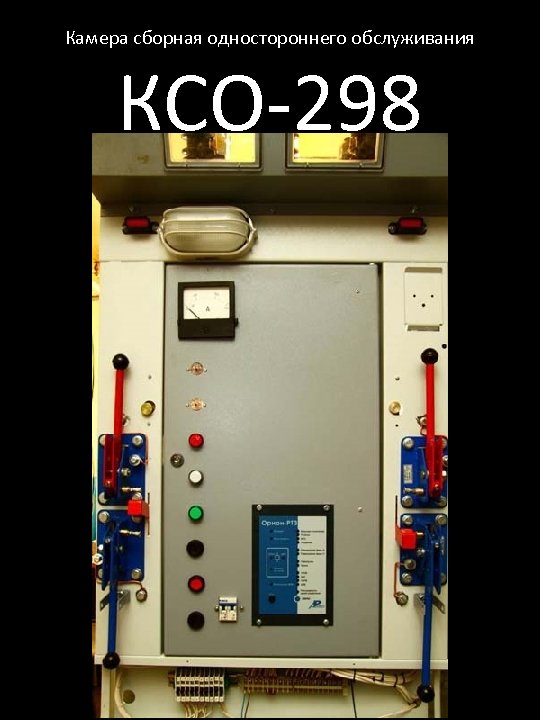

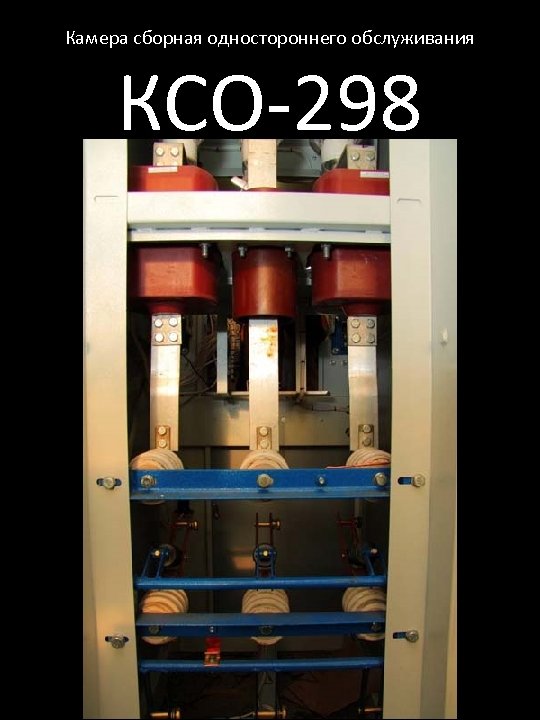

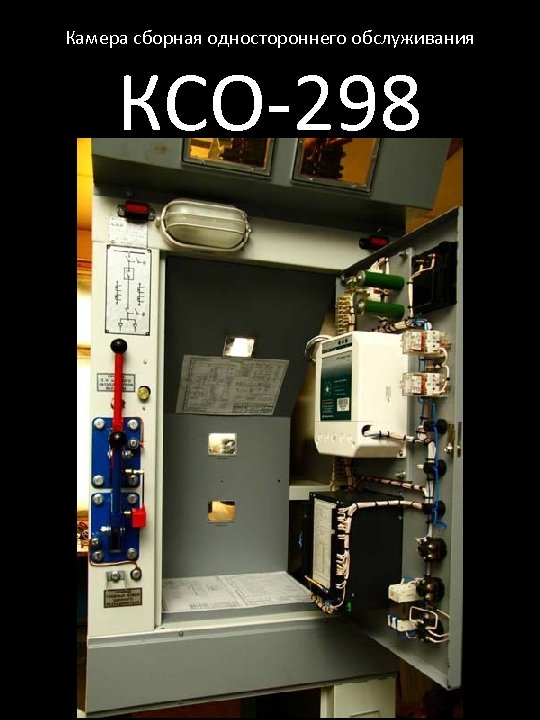

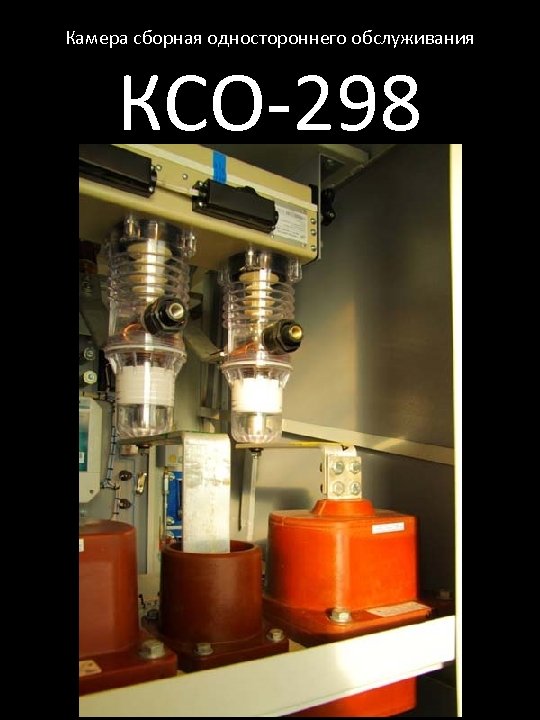

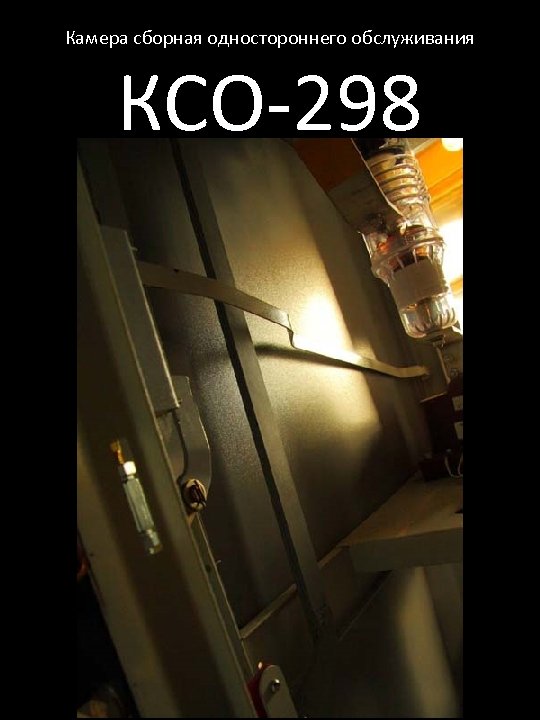

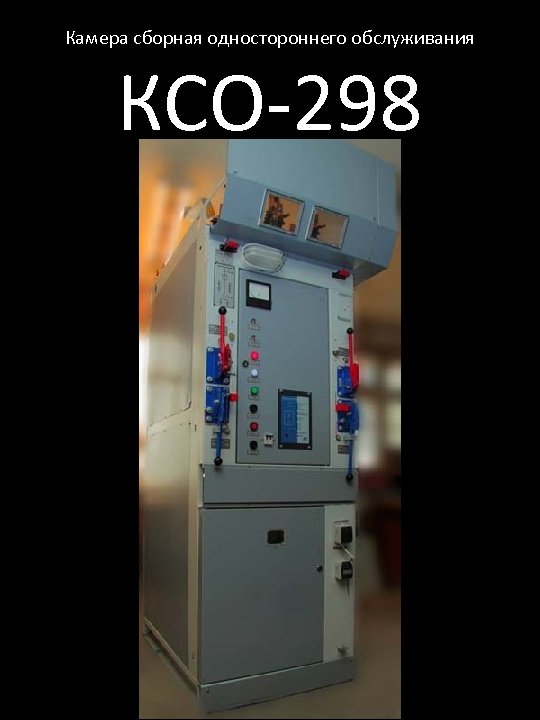

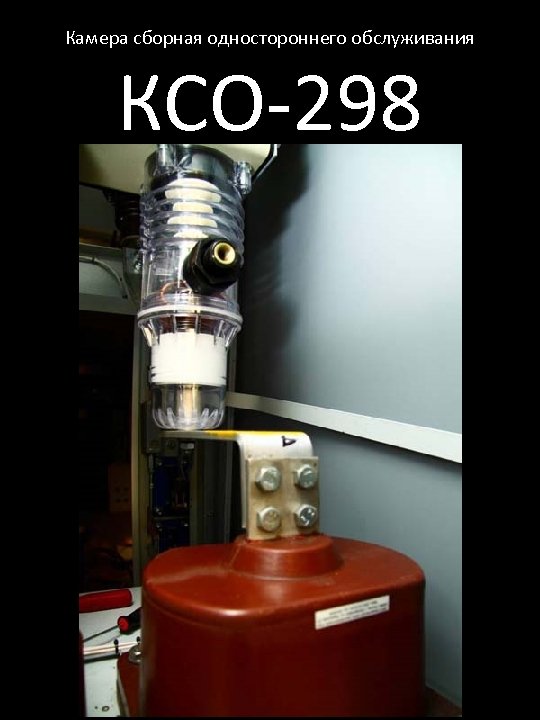

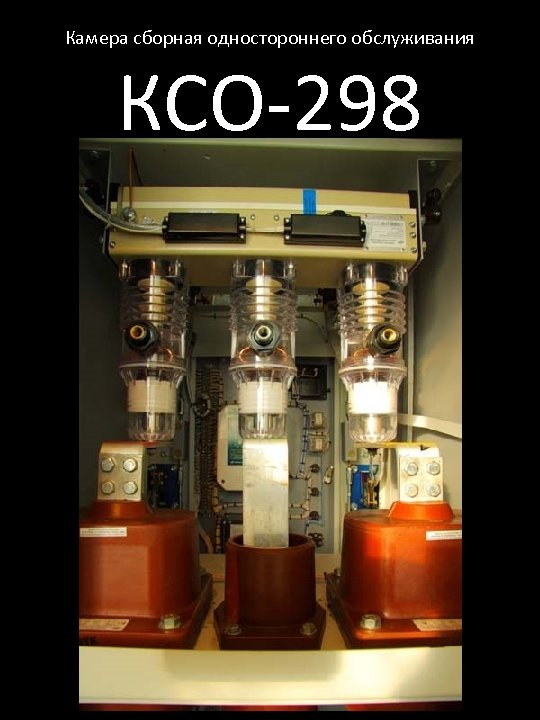

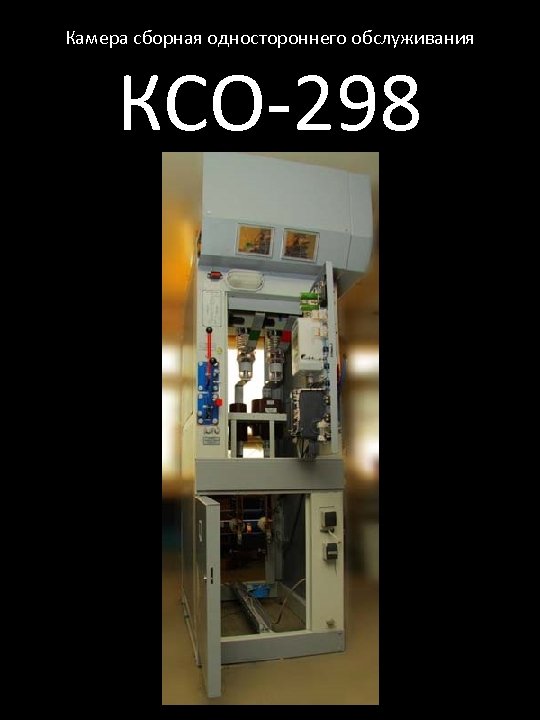

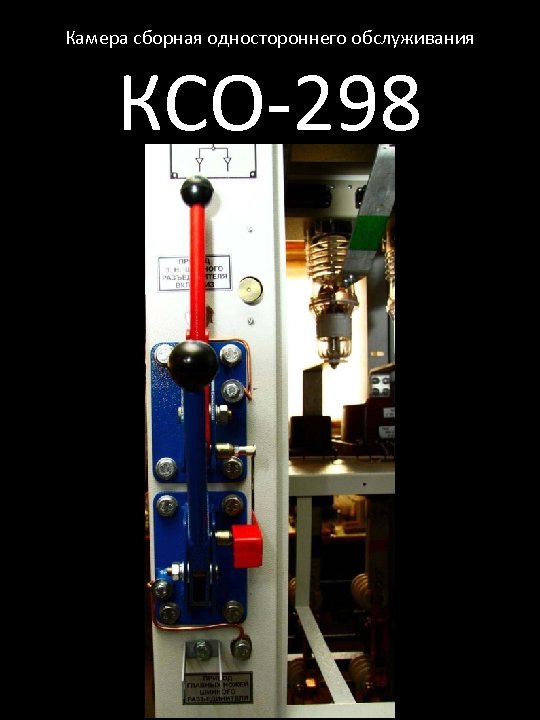

Камера сборная одностороннего обслуживания КСО-298

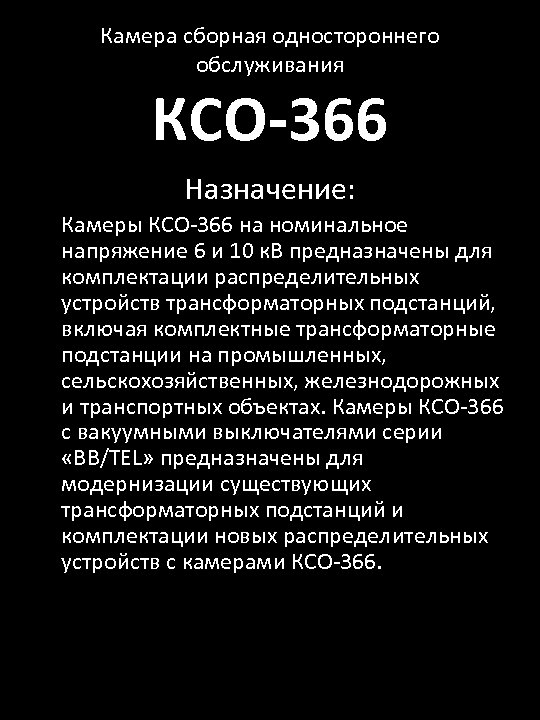

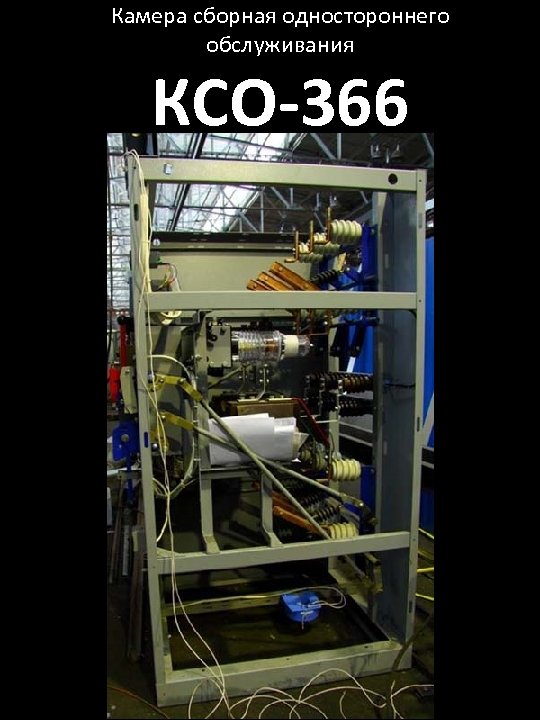

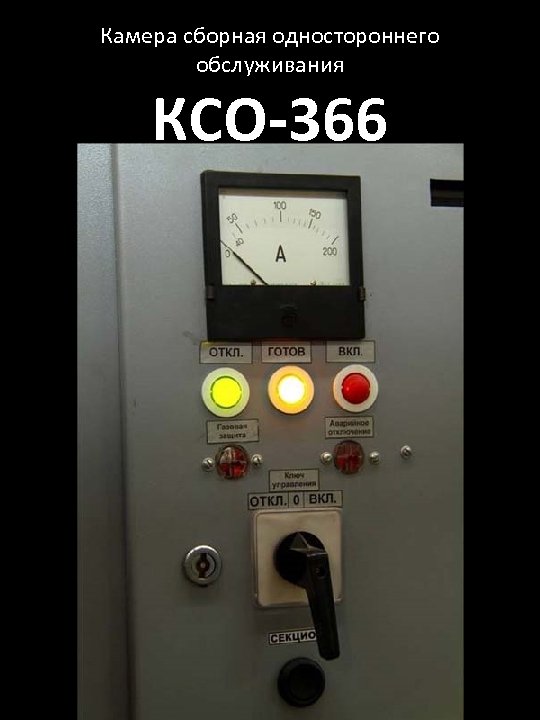

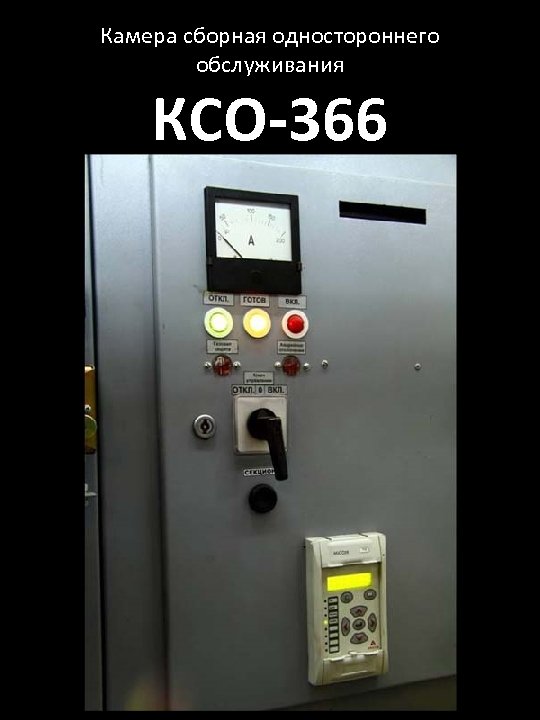

Камера сборная одностороннего обслуживания КСО-366 Назначение: Камеры КСО-366 на номинальное напряжение 6 и 10 к. В предназначены для комплектации распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции на промышленных, сельскохозяйственных, железнодорожных и транспортных объектах. Камеры КСО-366 с вакуумными выключателями серии «ВВ/ТЕL» предназначены для модернизации существующих трансформаторных подстанций и комплектации новых распределительных устройств с камерами КСО-366.

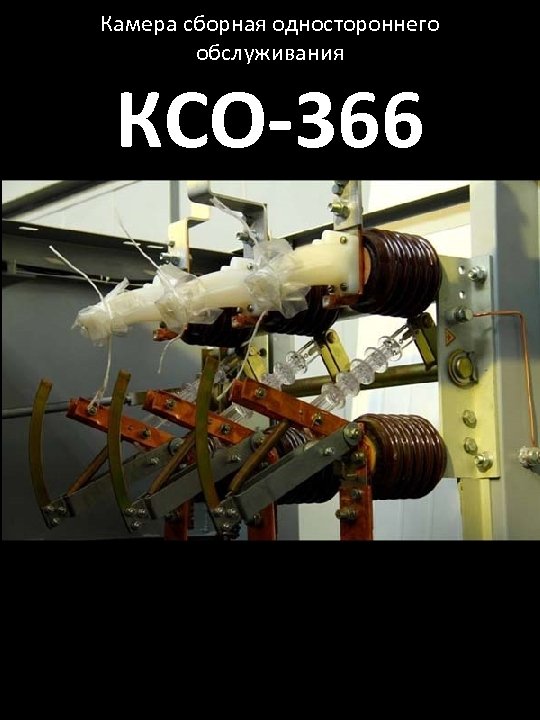

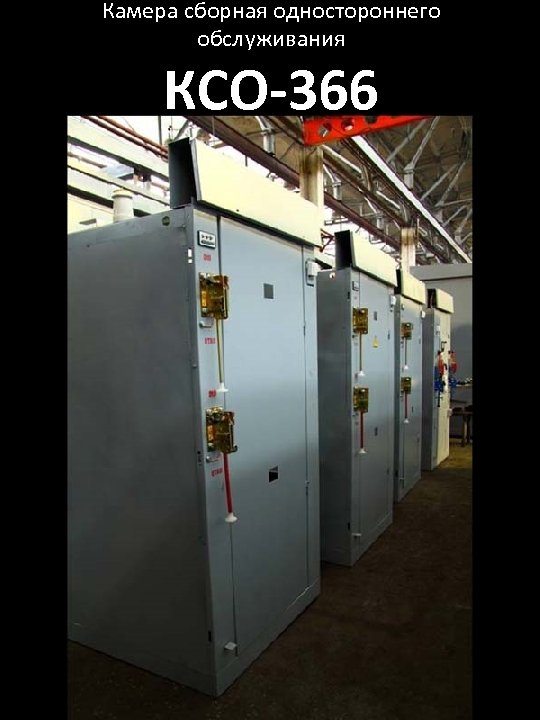

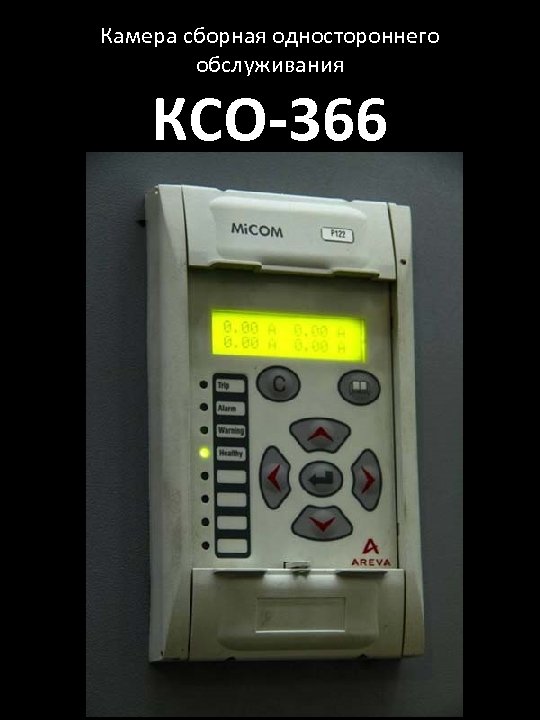

Камера сборная одностороннего обслуживания КСО-366

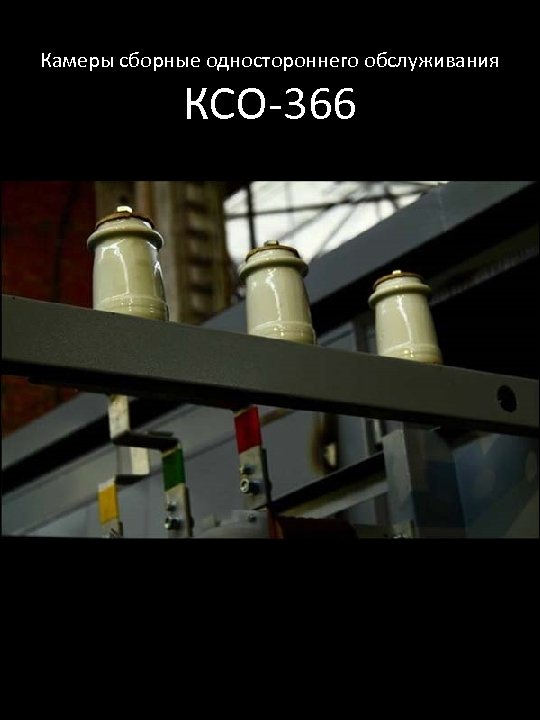

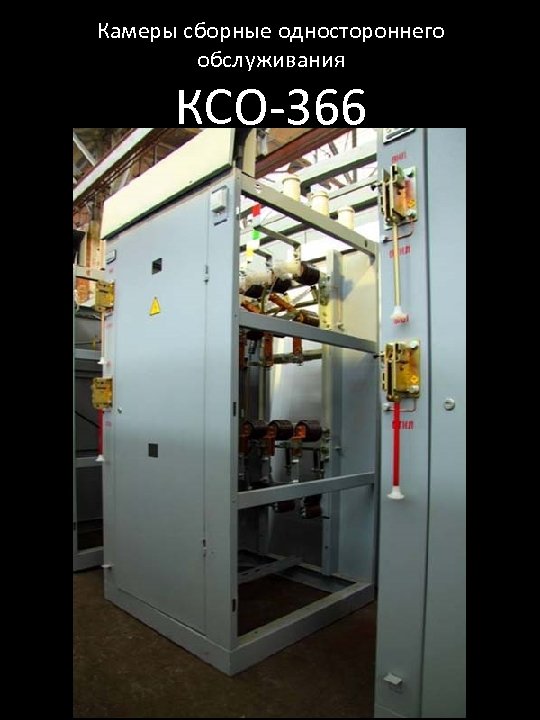

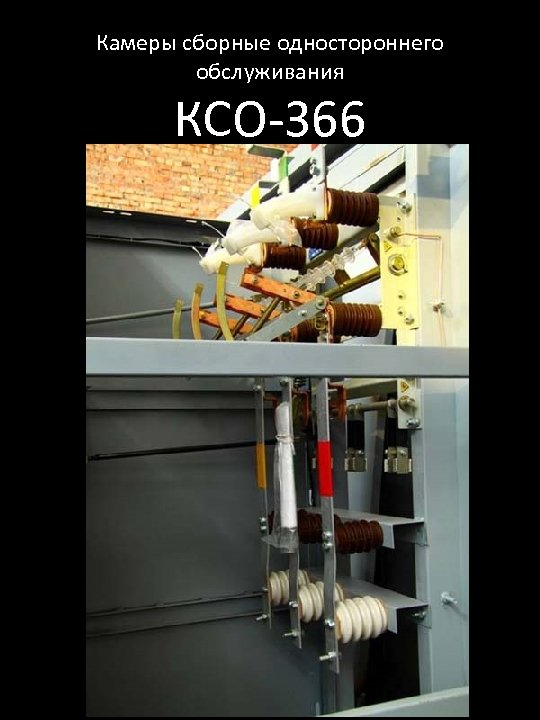

Камеры сборные одностороннего обслуживания КСО-366

Камера сборная одностороннего обслуживания КСО-366

Камеры сборные одностороннего обслуживания КСО-366

Камера сборная одностороннего обслуживания КСО-366

Камеры сборные одностороннего обслуживания КСО-366

Камера сборная одностороннего обслуживания КСО-366

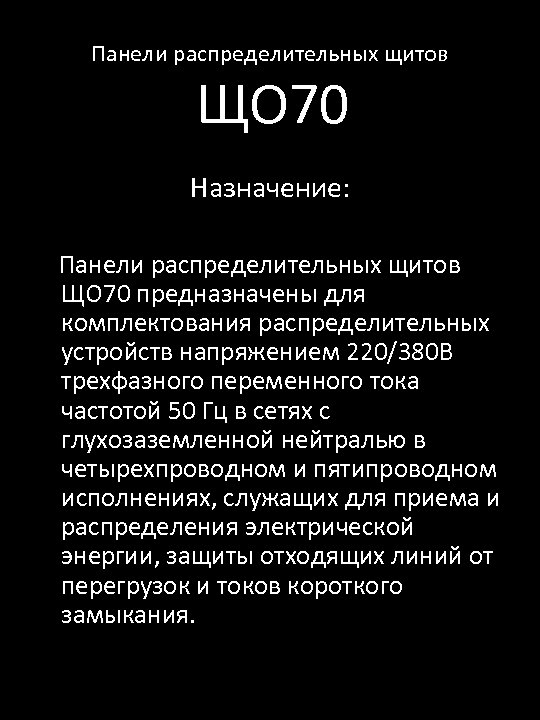

Панели распределительных щитов ЩО 70 Назначение: Панели распределительных щитов ЩО 70 предназначены для комплектования распределительных устройств напряжением 220/380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях, служащих для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

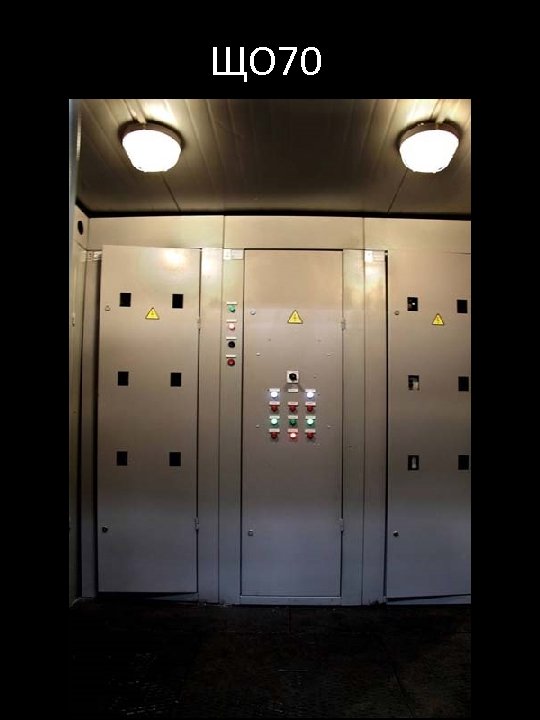

ЩО 70 ЩО 70

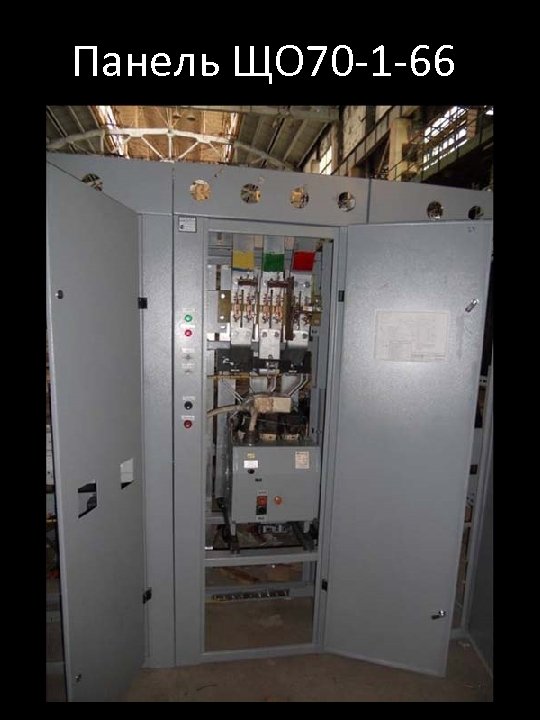

Панель ЩО 70 -1 -66

Панель ЩО 70 -1 -74 (АВР)

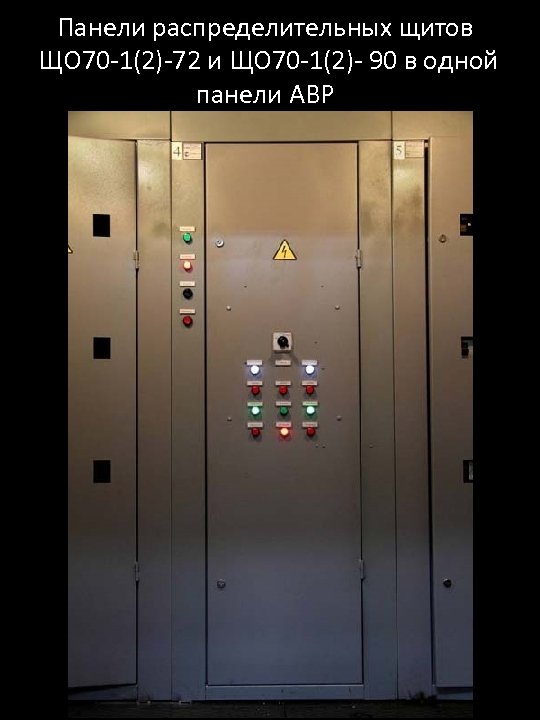

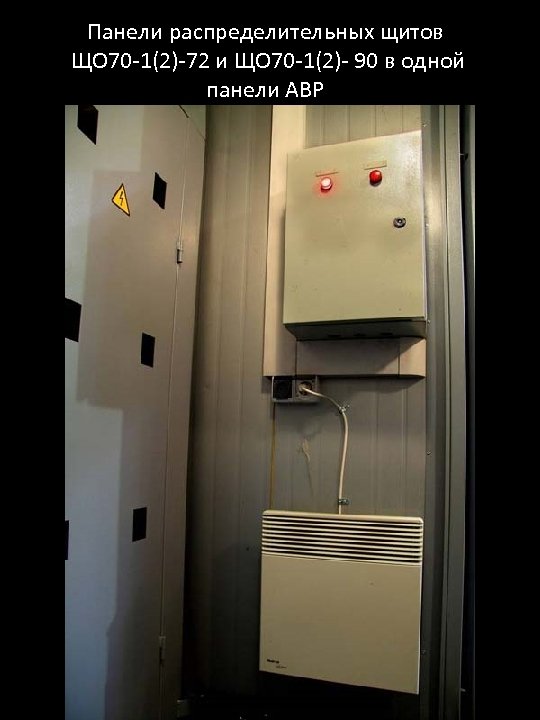

Панели распределительных щитов ЩО 70 -1(2)-72 и ЩО 70 -1(2)- 90 в одной панели АВР

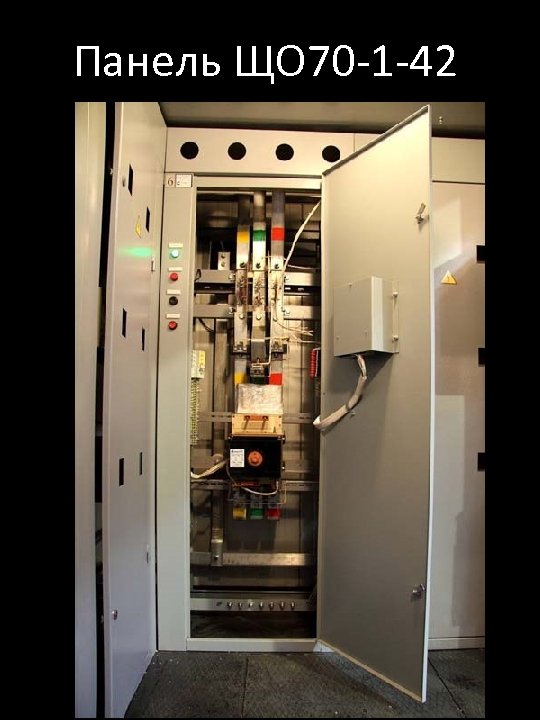

Панель ЩО 70 -1 -42

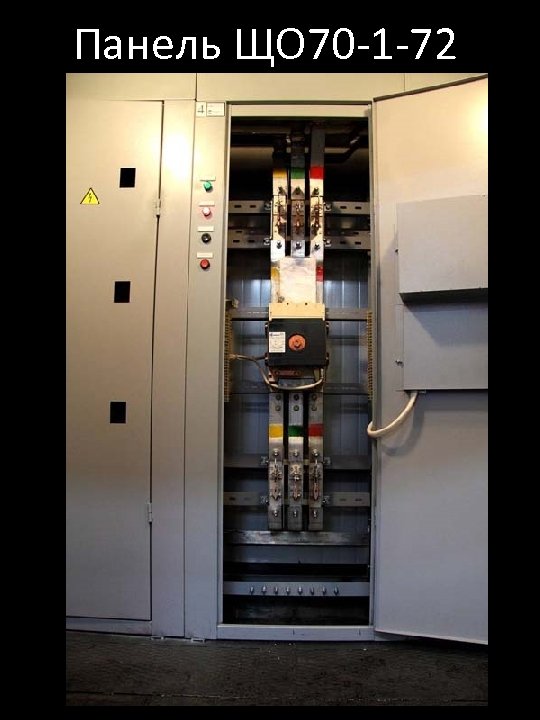

Панель ЩО 70 -1 -72
