Комплект ГАСИ «Спрут» (общий вид) (ООО «Фирма Спрут» - спасательное и промышленное оборудование. , Московская область г. Раменское) 8

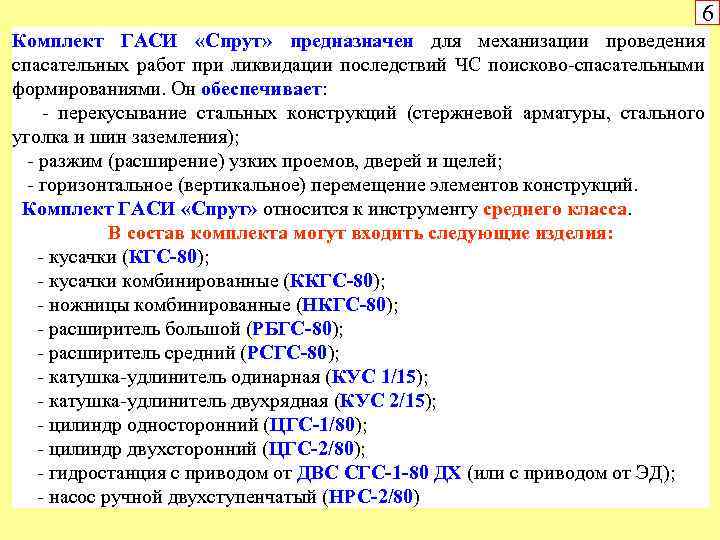

6 Комплект ГАСИ «Спрут» предназначен для механизации проведения спасательных работ при ликвидации последствий ЧС поисково-спасательными формированиями. Он обеспечивает: - перекусывание стальных конструкций (стержневой арматуры, стального уголка и шин заземления); - разжим (расширение) узких проемов, дверей и щелей; - горизонтальное (вертикальное) перемещение элементов конструкций. Комплект ГАСИ «Спрут» относится к инструменту среднего класса. В состав комплекта могут входить следующие изделия: - кусачки (КГС-80); - кусачки комбинированные (ККГС-80); - ножницы комбинированные (НКГС-80); - расширитель большой (РБГС-80); - расширитель средний (РСГС-80); - катушка-удлинитель одинарная (КУС 1/15); - катушка-удлинитель двухрядная (КУС 2/15); - цилиндр односторонний (ЦГС-1/80); - цилиндр двухсторонний (ЦГС-2/80); - гидростанция с приводом от ДВС СГС-1 -80 ДХ (или с приводом от ЭД); - насос ручной двухступенчатый (НРС-2/80)
6 Основные технические характеристики ГАСИ «Спрут» : - рабочее давление, МПа – 80 (станция насосная СГС-1 -80 Д; насос ручной НРС-2/80); - макс. усилие резания (перекусывания), тс – 36 (кусачки КГС 80) - макс. усилие расширения, тс – 15, 3 (расширитель РБГС-80); - макс. усилие стягивания, тс – 9, 5 (ножницы комбинированные НКГС-80); - макс. усилие тяговое, тс – 9, 5 (расширитель РБГС-80) - диаметр перерезаемого прутка из армированной стали, мм – 36 (ножницы комбинированные НКГС-80); - толщина разрезаемого стального листа, мм – 10 (кусачки КГС -80); - макс. подъемное усилие, тс – 14, 5 (цилиндр силовой односторонний ЦГС-1/80)

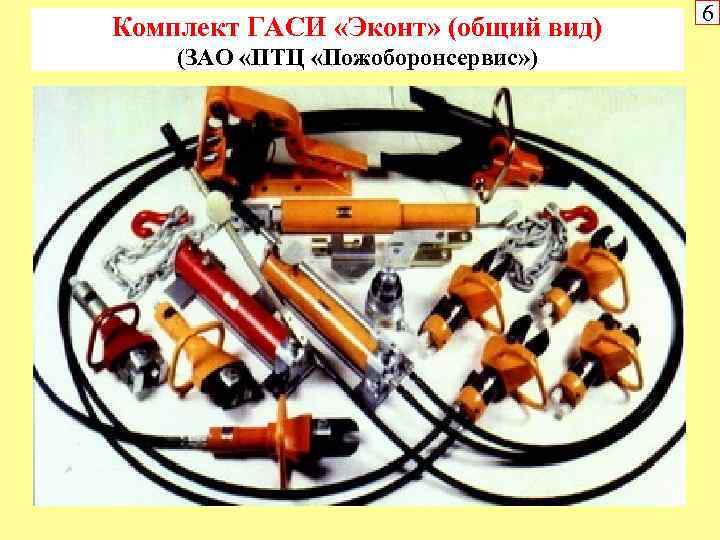

Комплект ГАСИ «Эконт» (общий вид) (ЗАО «ПТЦ «Пожоборонсервис» ) 6

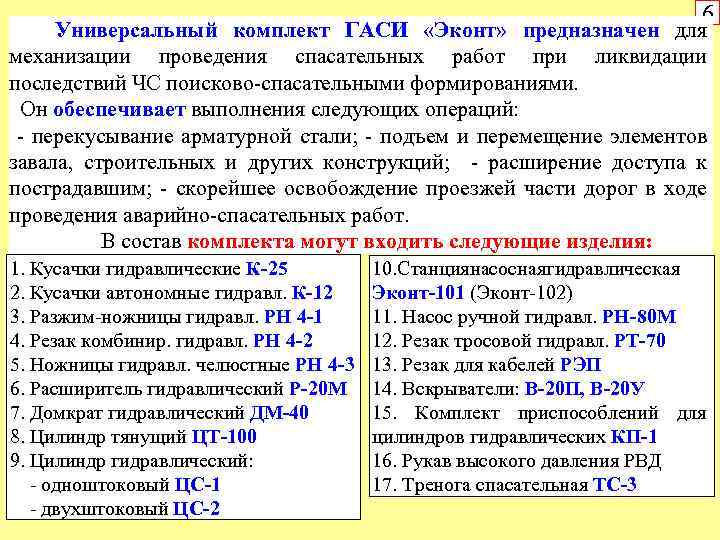

6 Универсальный комплект ГАСИ «Эконт» предназначен для механизации проведения спасательных работ при ликвидации последствий ЧС поисково-спасательными формированиями. Он обеспечивает выполнения следующих операций: - перекусывание арматурной стали; - подъем и перемещение элементов завала, строительных и других конструкций; - расширение доступа к пострадавшим; - скорейшее освобождение проезжей части дорог в ходе проведения аварийно-спасательных работ. В состав комплекта могут входить следующие изделия: 1. Кусачки гидравлические К-25 2. Кусачки автономные гидравл. К-12 3. Разжим-ножницы гидравл. РН 4 -1 4. Резак комбинир. гидравл. РН 4 -2 5. Ножницы гидравл. челюстные РН 4 -3 6. Расширитель гидравлический Р-20 М 7. Домкрат гидравлический ДМ-40 8. Цилиндр тянущий ЦТ-100 9. Цилиндр гидравлический: - одноштоковый ЦС-1 - двухштоковый ЦС-2 10. Станциянасоснаягидравлическая Эконт-101 (Эконт-102) 11. Насос ручной гидравл. РН-80 М 12. Резак тросовой гидравл. РТ-70 13. Резак для кабелей РЭП 14. Вскрыватели: В-20 П, В-20 У 15. Комплект приспособлений для цилиндров гидравлических КП-1 16. Рукав высокого давления РВД 17. Тренога спасательная ТС-3

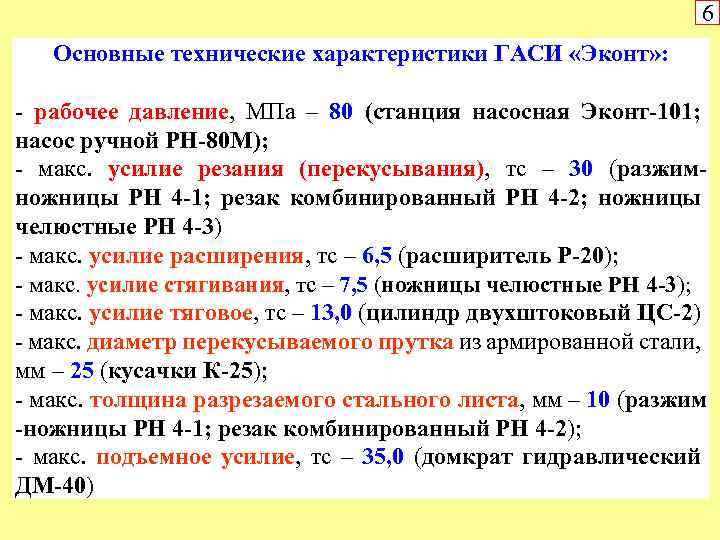

6 Основные технические характеристики ГАСИ «Эконт» : - рабочее давление, МПа – 80 (станция насосная Эконт-101; насос ручной РН-80 М); - макс. усилие резания (перекусывания), тс – 30 (разжимножницы РН 4 -1; резак комбинированный РН 4 -2; ножницы челюстные РН 4 -3) - макс. усилие расширения, тс – 6, 5 (расширитель Р-20); - макс. усилие стягивания, тс – 7, 5 (ножницы челюстные РН 4 -3); - макс. усилие тяговое, тс – 13, 0 (цилиндр двухштоковый ЦС-2) - макс. диаметр перекусываемого прутка из армированной стали, мм – 25 (кусачки К-25); - макс. толщина разрезаемого стального листа, мм – 10 (разжим -ножницы РН 4 -1; резак комбинированный РН 4 -2); - макс. подъемное усилие, тс – 35, 0 (домкрат гидравлический ДМ-40)
Комплект ГАСИ «Медведь» (общий вид) (ЗАО «НПЦ «Средства спасения» ) 6

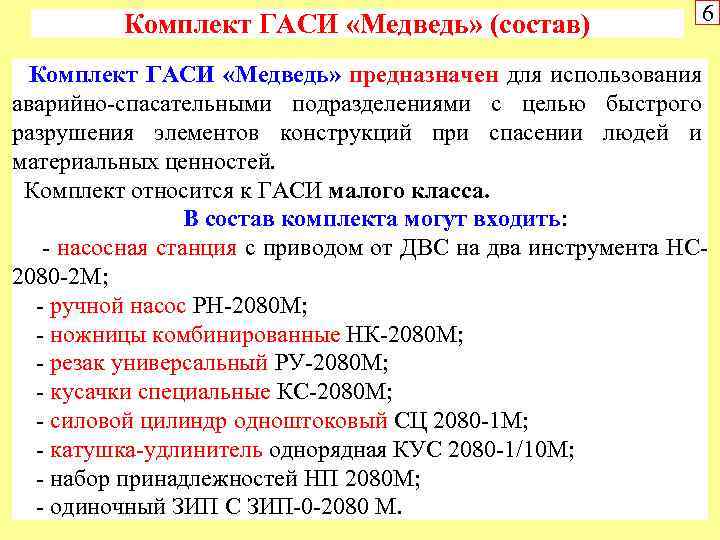

Комплект ГАСИ «Медведь» (состав) 6 Комплект ГАСИ «Медведь» предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и материальных ценностей. Комплект относится к ГАСИ малого класса. В состав комплекта могут входить: - насосная станция с приводом от ДВС на два инструмента НС 2080 -2 М; - ручной насос РН-2080 М; - ножницы комбинированные НК-2080 М; - резак универсальный РУ-2080 М; - кусачки специальные КС-2080 М; - силовой цилиндр одноштоковый СЦ 2080 -1 М; - катушка-удлинитель однорядная КУС 2080 -1/10 М; - набор принадлежностей НП 2080 М; - одиночный ЗИП С ЗИП-0 -2080 М.

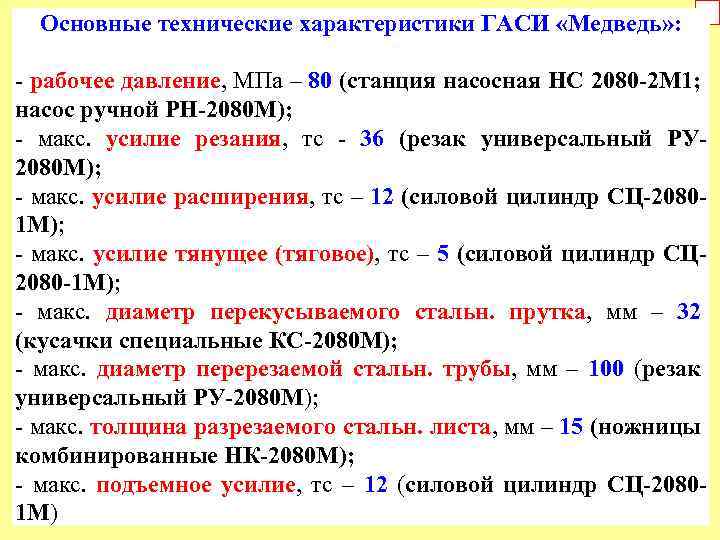

Основные технические характеристики ГАСИ «Медведь» : - рабочее давление, МПа – 80 (станция насосная НС 2080 -2 М 1; насос ручной РН-2080 М); - макс. усилие резания, тс - 36 (резак универсальный РУ 2080 М); - макс. усилие расширения, тс – 12 (силовой цилиндр СЦ-20801 М); - макс. усилие тянущее (тяговое), тс – 5 (силовой цилиндр СЦ 2080 -1 М); - макс. диаметр перекусываемого стальн. прутка, мм – 32 (кусачки специальные КС-2080 М); - макс. диаметр перерезаемой стальн. трубы, мм – 100 (резак универсальный РУ-2080 М); - макс. толщина разрезаемого стальн. листа, мм – 15 (ножницы комбинированные НК-2080 М); - макс. подъемное усилие, тс – 12 (силовой цилиндр СЦ-20801 М)
Комплект ГАСИ «Простор» (общий вид) (ООО «НПО «Простор» , Московская обл. г. Красногорск) 6

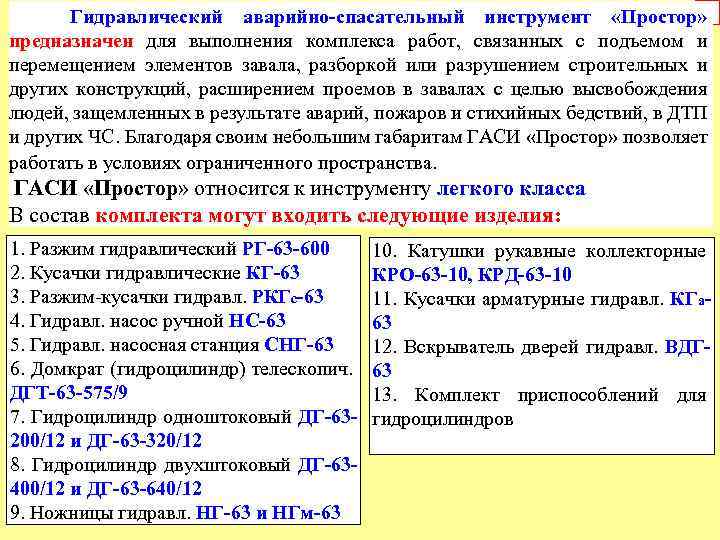

6 Гидравлический аварийно-спасательный инструмент «Простор» предназначен для выполнения комплекса работ, связанных с подъемом и перемещением элементов завала, разборкой или разрушением строительных и других конструкций, расширением проемов в завалах с целью высвобождения людей, защемленных в результате аварий, пожаров и стихийных бедствий, в ДТП и других ЧС. Благодаря своим небольшим габаритам ГАСИ «Простор» позволяет работать в условиях ограниченного пространства. ГАСИ «Простор» относится к инструменту легкого класса В состав комплекта могут входить следующие изделия: 1. Разжим гидравлический РГ-63 -600 2. Кусачки гидравлические КГ-63 3. Разжим-кусачки гидравл. РКГс-63 4. Гидравл. насос ручной НС-63 5. Гидравл. насосная станция СНГ-63 6. Домкрат (гидроцилиндр) телескопич. ДГТ-63 -575/9 7. Гидроцилиндр одноштоковый ДГ-63200/12 и ДГ-63 -320/12 8. Гидроцилиндр двухштоковый ДГ-63400/12 и ДГ-63 -640/12 9. Ножницы гидравл. НГ-63 и НГм-63 10. Катушки рукавные коллекторные КРО-63 -10, КРД-63 -10 11. Кусачки арматурные гидравл. КГа 63 12. Вскрыватель дверей гидравл. ВДГ 63 13. Комплект приспособлений для гидроцилиндров
Основные технические характеристики ГАСИ «Простор» : - рабочее давление, МПа – 63 (гидравлическая насосная станция СНГ-63, гидравл. насос ручной НР-63); - макс. усилие резания, тс – 29, 0 (кусачки гидравлические КГс -63) - макс. усилие расширения, тс – 8, 0 (разжим-кусачки гидравлические РКГс-63); - макс. усилие тянущее (тяговое), тс – 5, 5 (разжим гидравлический РГ-63 -600); - макс. диаметр перекусываемого стальн. прутка, мм – 28 (кусачки гидравлические КГс -63); - макс. диаметр перерезаемой стальн. трубы, мм – 56 (кусачки гидравлические КГс -63); - макс. толщина разрезаемого стальн. листа, мм – 8 (ножницы гидравлические НГ-63); - макс. подъемное усилие, тс – 17, 5 (домкрат (гидроцилиндр) телескопический ДГТ-63 -575/9)
10 Сравнительные технические характеристики комплектов ГАСИ Перечень технических характеристик Параметры «Эконт» «Простор» «Спрут» «Медведь» Максимальное усилие расширения, тс 6, 5 8, 0 15, 3 12, 0 Максимальное усилие тянущее (тяговое), тс 13, 0 5, 5 9, 5 5, 0 Диаметр перекусываемого прутка из армирован. стали, мм 25 28 36 32 Толщина разрезаемого стального листа, мм 10 8 10 15 Максимальное подъемное усилие, тс 35, 0 17, 5 14, 5 12, 0 Максимальное усилие резания, тс 30 29, 0 36 36 Диаметр перерезаемой стальной трубы, мм 60 56 76 100 Рабочее давление, МПа 80 63 80 80
