Комплексный подход по мониторингу и контролю центров обработки данных Раиль Хайбуллин Инженер АРC Critical Power & Cooling Services – APC-MGE - 2007

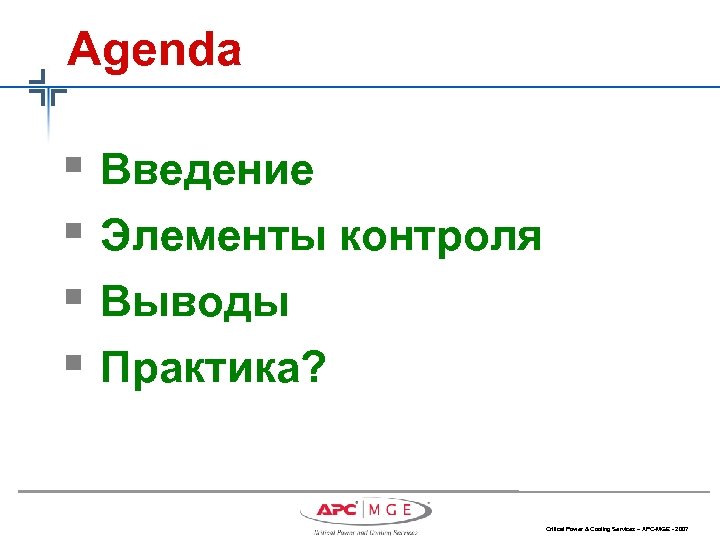

Agenda § Введение § Элементы контроля § Выводы § Практика? Critical Power & Cooling Services – APC-MGE - 2007

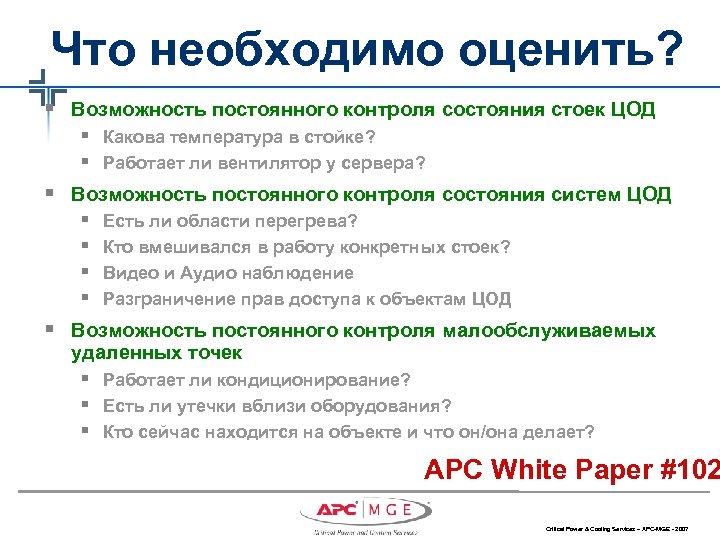

Что необходимо оценить? § Возможность постоянного контроля состояния стоек ЦОД § Какова температура в стойке? § Работает ли вентилятор у сервера? § Возможность постоянного контроля состояния систем ЦОД § § Есть ли области перегрева? Кто вмешивался в работу конкретных стоек? Видео и Аудио наблюдение Разграничение прав доступа к объектам ЦОД § Возможность постоянного контроля малообслуживаемых удаленных точек § Работает ли кондиционирование? § Есть ли утечки вблизи оборудования? § Кто сейчас находится на объекте и что он/она делает? APC White Paper #102 Critical Power & Cooling Services – APC-MGE - 2007
Как ? APC White Paper #102 “Leak rope” around CRACs and CDUs (under raised floor if present ) CDU Cooling Distribution Unit Supplemental smoke detector in each rack COLD AISLE Rack Fronts 3 Temp Rack 1 Humidity 3 Temp Rack 3 Temp CRAC Rack Digital video cameras strategically placed to monitor critical areas 3 Temp PDU UPS Batt. Rack Backs HOT AISLE Humidity sensor middle of each row Door-open sensor Rack Backs 3 Temp Rack 1 Humidity 3 Temp Rack CRAC Rack PDU 3 Temp UPS Batt. 3 Temp Rack Fronts COLD AISLE Door-open sensor for each rack Three temperature sensors per rack at top/middle/bottom of rack front Window Glass-break sensor Critical Power & Cooling Services – APC-MGE - 2007

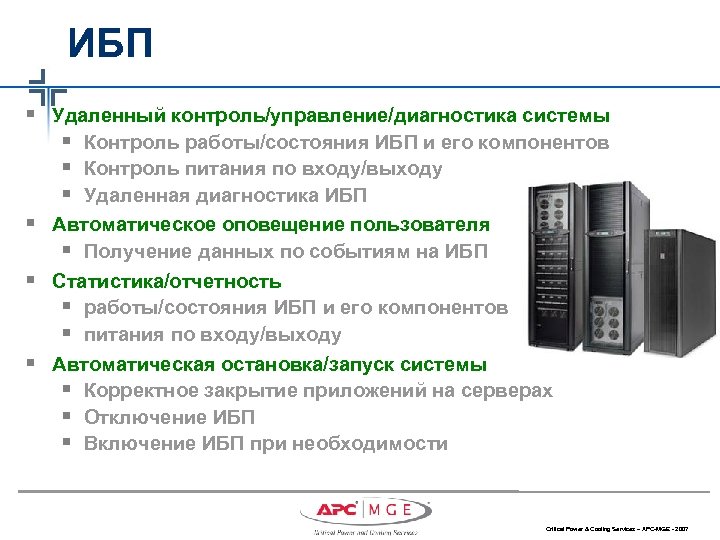

Итак. . . § Системы питания ЦОД § § Источник Бесперебойного Питания (ИБП) Состояние батарейный массивов (BMS) Система распределения питания (ГРЩ/БРП) Контроль ATS-переключателей (АВР) § Проблемы окружающей среды и безопасность § § Контроль работы систем кондиционирования Контроль параметров окружающей среды Контроль доступа к управлению оборудованием Системы контроля Net. Botz § Cбор и хранение данных о состоянии ЦОД § ISX Central Critical Power & Cooling Services – APC-MGE - 2007
ИБП § Удаленный контроль/управление/диагностика системы § Контроль работы/состояния ИБП и его компонентов § Контроль питания по входу/выходу § Удаленная диагностика ИБП § Автоматическое оповещение пользователя § Получение данных по событиям на ИБП § Статистика/отчетность § работы/состояния ИБП и его компонентов § питания по входу/выходу § Автоматическая остановка/запуск системы § Корректное закрытие приложений на серверах § Отключение ИБП § Включение ИБП при необходимости Critical Power & Cooling Services – APC-MGE - 2007
ИБП: карты управления Основные методы управления § § § Карты сетевого управления ИБП Карта релейного управления ИБП Карты для модемного доступа к ИБП Карта для в BMS-сетей Вспомогательные компоненты Symmetra LX / PX / MW Smart-UPS 750 VA-10000 VA Silcon/ Smart VT /AIS 3000 Critical Power & Cooling Services – APC-MGE - 2007

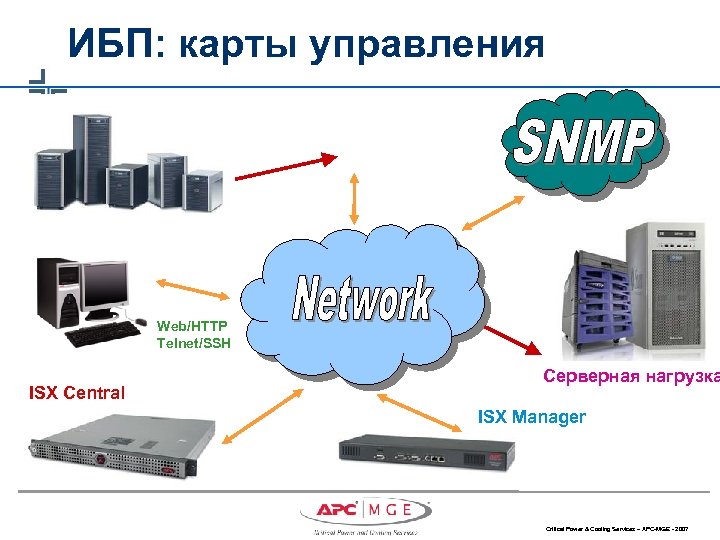

ИБП: карты управления Web/HTTP Telnet/SSH ISX Central Серверная нагрузка ISX Manager Critical Power & Cooling Services – APC-MGE - 2007

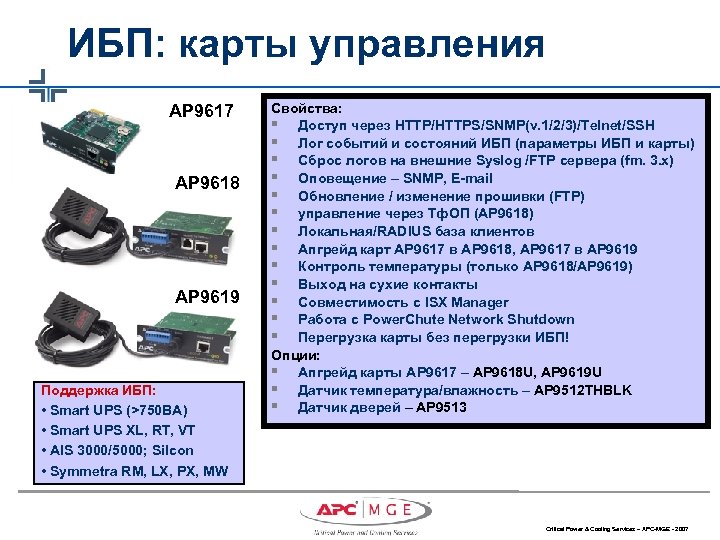

ИБП: карты управления AP 9617 AP 9618 AP 9619 Поддержка ИБП: • Smart UPS (>750 ВА) • Smart UPS XL, RT, VT • AIS 3000/5000; Silcon • Symmetra RM, LX, PX, MW Свойства: § Доступ через HTTP/HTTPS/SNMP(v. 1/2/3)/Telnet/SSH § Лог событий и состояний ИБП (параметры ИБП и карты) § Сброс логов на внешние Syslog /FTP сервера (fm. 3. x) § Оповещение – SNMP, E-mail § Обновление / изменение прошивки (FTP) § управление через Тф. ОП (АР 9618) § Локальная/RADIUS база клиентов § Апгрейд карт АР 9617 в AP 9618, АР 9617 в AP 9619 § Контроль температуры (только AP 9618/AP 9619) § Выход на сухие контакты § Совместимость с ISX Manager § Работа с Power. Chute Network Shutdown § Перегрузка карты без перегрузки ИБП! Опции: § Апгрейд карты AP 9617 – AP 9618 U, AP 9619 U § Датчик температура/влажность – AP 9512 THBLK § Датчик дверей – AP 9513 Critical Power & Cooling Services – APC-MGE - 2007

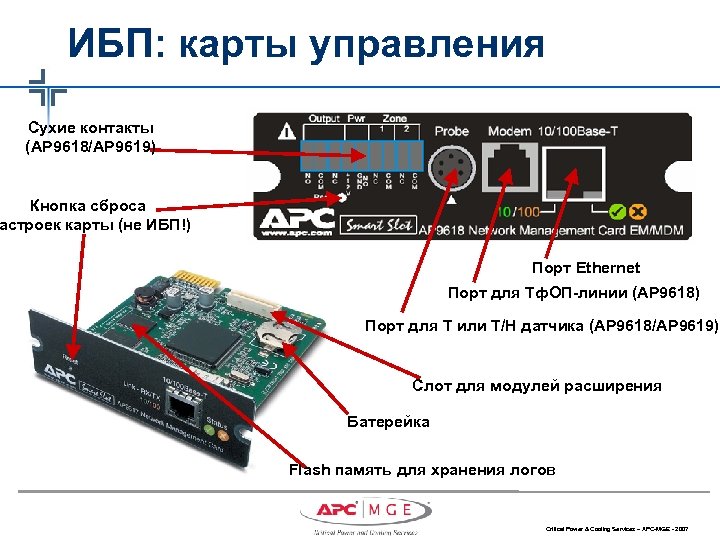

ИБП: карты управления Сухие контакты (AP 9618/AP 9619) Кнопка сброса астроек карты (не ИБП!) Порт Ethernet Порт для Тф. ОП-линии (AP 9618) Порт для T или T/H датчика (AP 9618/AP 9619) Слот для модулей расширения Батерейка Flash память для хранения логов Critical Power & Cooling Services – APC-MGE - 2007
ИБП: карты управления Critical Power & Cooling Services – APC-MGE - 2007
ИБП: карты управления Telnet / RS 232 (через кабель 940 -0024) – изменение настроек карты Critical Power & Cooling Services – APC-MGE - 2007

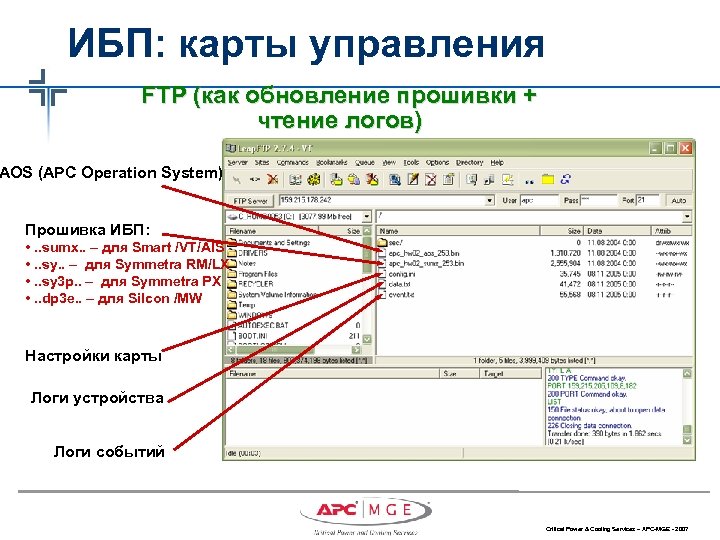

ИБП: карты управления FTP (как обновление прошивки + чтение логов) AOS (APC Operation System) Прошивка ИБП: • . . sumx. . – для Smart /VT/AIS • . . sy. . – для Symmetra RM/LX • . . sy 3 p. . – для Symmetra PX • . . dp 3 e. . – для Silcon /MW Настройки карты Логи устройства Логи событий Critical Power & Cooling Services – APC-MGE - 2007

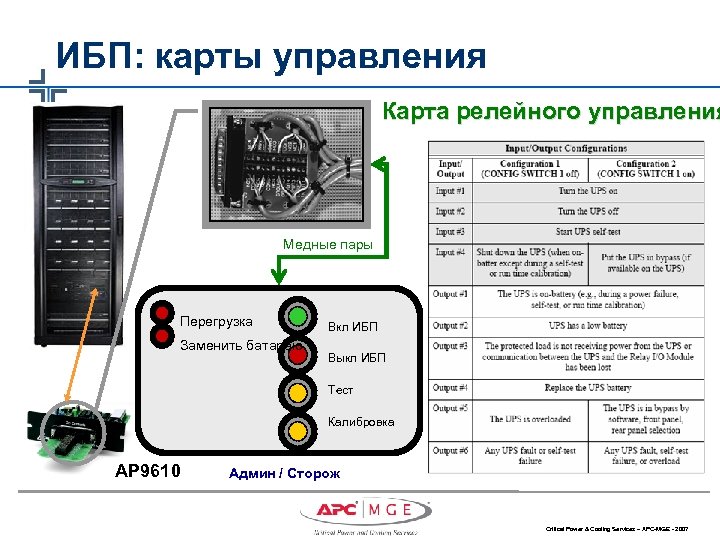

ИБП: карты управления Карта релейного управления Медные пары Перегрузка Заменить батарею Вкл ИБП Выкл ИБП Тест Калибровка AP 9610 Админ / Сторож Critical Power & Cooling Services – APC-MGE - 2007
ИБП: карты управления Карты управления через модемный доступ Функции: § Управление ИБП через внешний модем (AP 9608) § Управление ИБП через внутренний модем 33, 6 kbps (AP 9618) Возможности: AP 9608 § § Ведение журнала событий ИБП Создание резервного канала управления Парольная защита Может использоваться как резерв карты сетевого управления Поддержка: § AP 9608 – Smart , Symmetra, Matrix (старые модели) § AP 9618 – все последние ИБП AP 9618 Critical Power & Cooling Services – APC-MGE - 2007

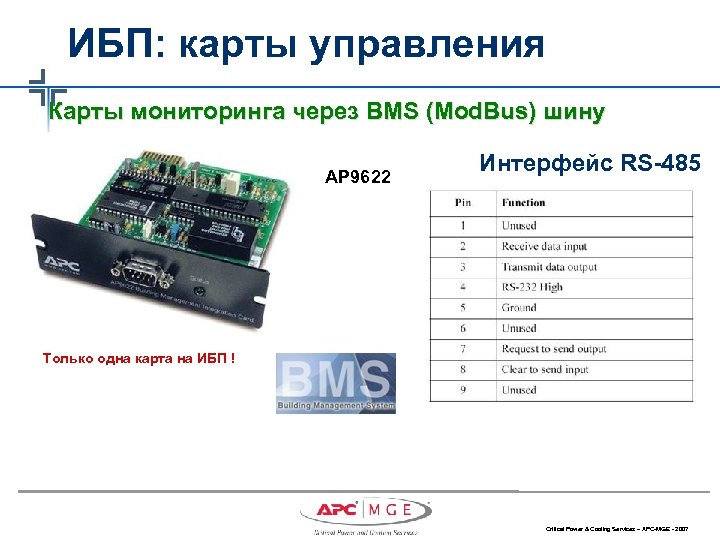

ИБП: карты управления Карты мониторинга через BMS (Mod. Bus) шину AP 9622 Интерфейс RS-485 Только одна карта на ИБП ! Critical Power & Cooling Services – APC-MGE - 2007
ИБП: карты управления AP 9607 Подключение до 3 серверов к одному ИБП через ком. порт AP 9207 Подключение до 8 серверов к одному ИБП через ком. порт Управление ИБП через модем AP 9604 BLK Подключение до 3 дополнительных карт Smart Slot Critical Power & Cooling Services – APC-MGE - 2007

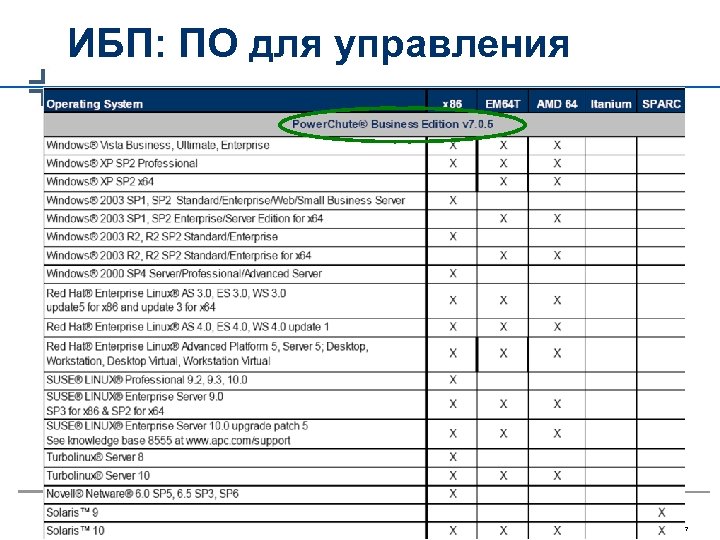

ИБП: ПО для управления Основные методы управления § APC Power. Chute Business Edition § APC Power. Chute Network Shutdown Critical Power & Cooling Services – APC-MGE - 2007

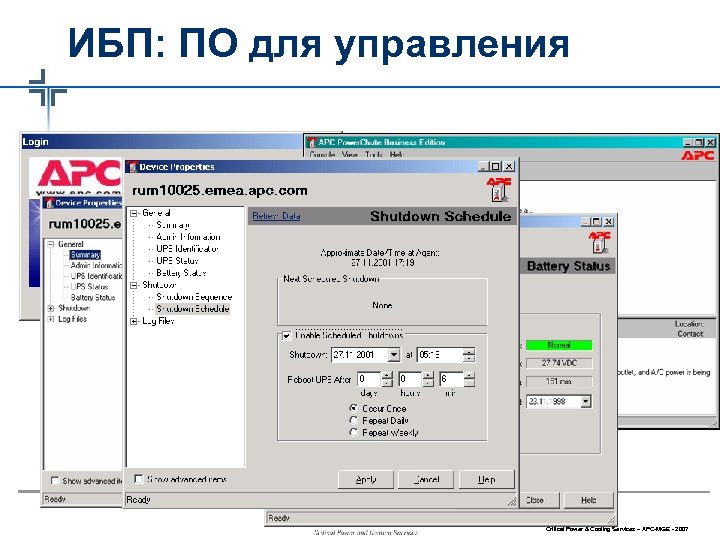

ИБП: ПО для управления Critical Power & Cooling Services – APC-MGE - 2007
ИБП: ПО для управления Critical Power & Cooling Services – APC-MGE - 2007

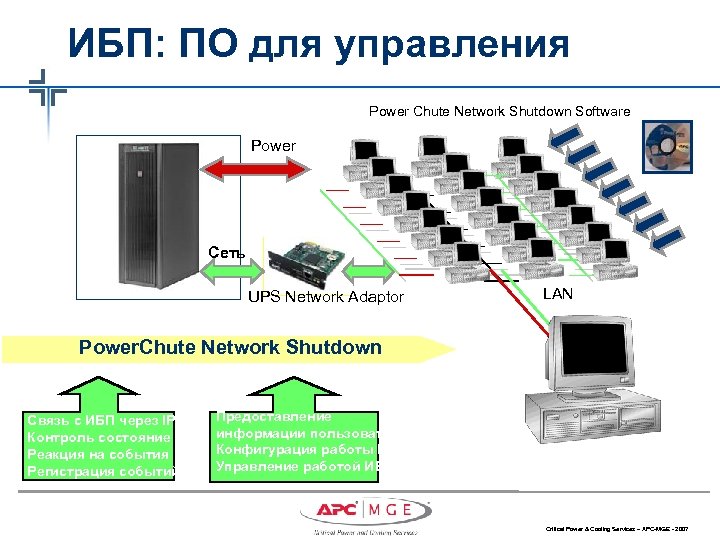

ИБП: ПО для управления Power Chute Network Shutdown Software Power Сеть UPS Network Adaptor LAN Power. Chute Network Shutdown Связь с ИБП через IP Контроль состояние ИБП Реакция на события Регистрация событий Предоставление информации пользователю Конфигурация работы ИБП Управление работой ИБП Critical Power & Cooling Services – APC-MGE - 2007

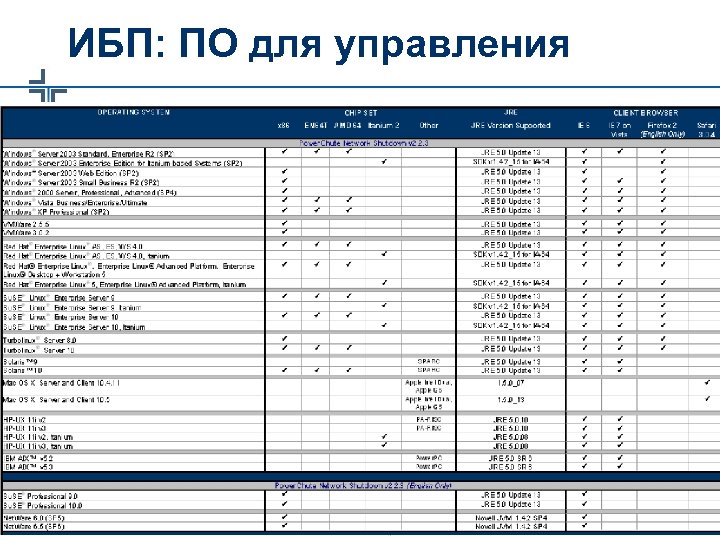

ИБП: ПО для управления Critical Power & Cooling Services – APC-MGE - 2007
ИБП: ПО для управления Critical Power & Cooling Services – APC-MGE - 2007

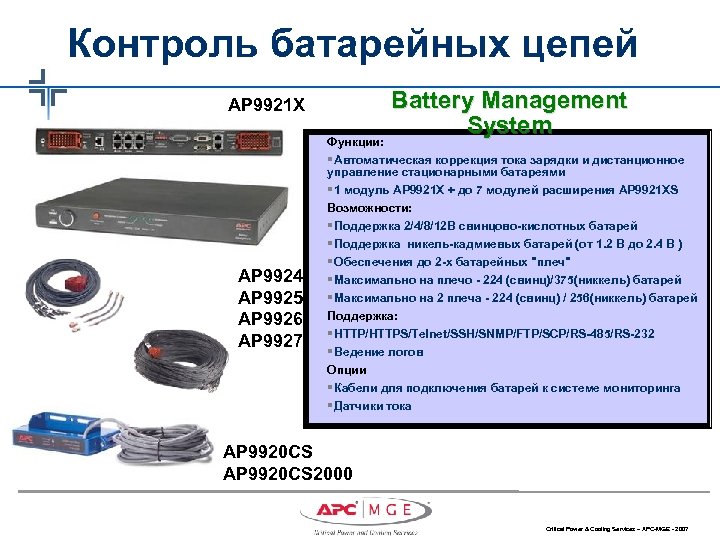

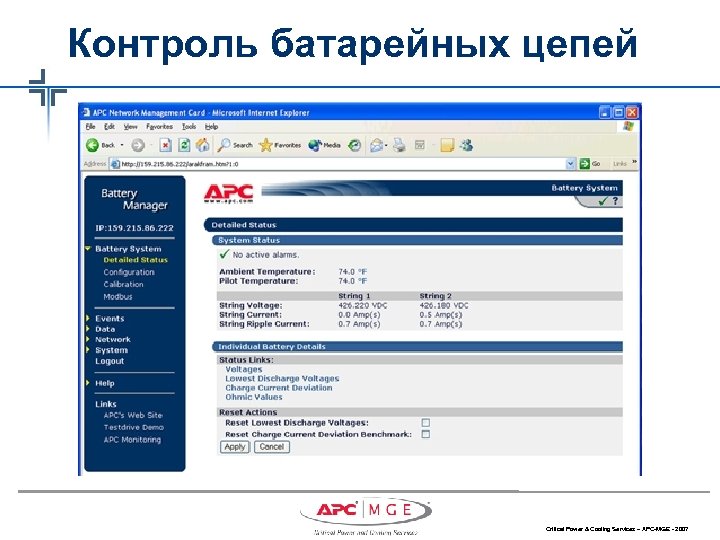

Контроль батарейных цепей AP 9921 X Функции: Battery Management System §Автоматическая коррекция тока зарядки и дистанционное управление стационарными батареями § 1 модуль AP 9921 X + до 7 модулей расширения AP 9921 XS Возможности: §Поддержка 2/4/8/12 В свинцово-кислотных батарей §Поддержка никель-кадмиевых батарей (от 1. 2 В до 2. 4 В ) AP 9924 AP 9925 AP 9926 AP 9927 §Обеспечения до 2 -х батарейных "плеч" §Максимально на плечо - 224 (свинц)/375(никкель) батарей §Максимально на 2 плеча - 224 (свинц) / 256(никкель) батарей Поддержка: §HTTP/HTTPS/Telnet/SSH/SNMP/FTP/SCP/RS-485/RS-232 §Ведение логов Опции §Кабели для подключения батарей к системе мониторинга §Датчики тока AP 9920 CS 2000 Critical Power & Cooling Services – APC-MGE - 2007
Контроль батарейных цепей Critical Power & Cooling Services – APC-MGE - 2007
Системы распределения питания Блоки распределения питания по стойкам r. PDU (БРП) Центральный щиты распределения питания Блоки контроля токов Critical Power & Cooling Services – APC-MGE - 2007

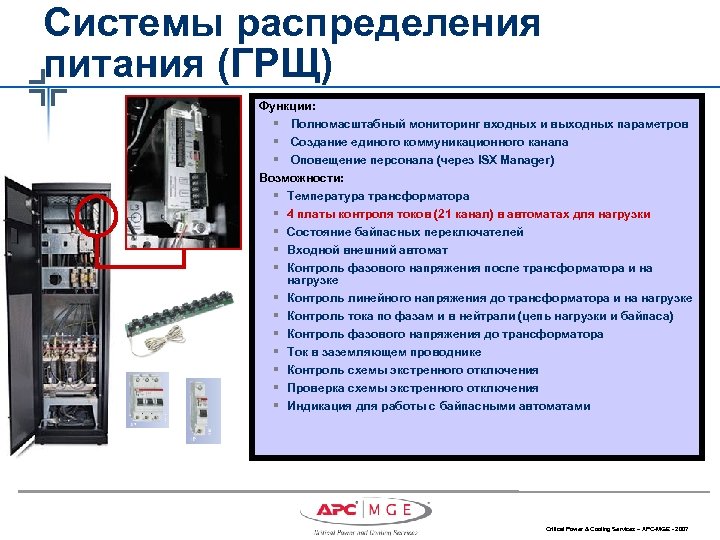

Системы распределения питания (ГРЩ) Функции: § Полномасштабный мониторинг входных и выходных параметров § Создание единого коммуникационного канала § Оповещение персонала (через ISX Manager) Возможности: § Температура трансформатора § 4 платы контроля токов (21 канал) в автоматах для нагрузки § Состояние байпасных переключателей § Входной внешний автомат § Контроль фазового напряжения после трансформатора и на нагрузке § Контроль линейного напряжения до трансформатора и на нагрузке § Контроль тока по фазам и в нейтрали (цепь нагрузки и байпаса) § Контроль фазового напряжения до трансформатора § § Ток в заземляющем проводнике Контроль схемы экстренного отключения Проверка схемы экстренного отключения Индикация для работы с байпасными автоматами Critical Power & Cooling Services – APC-MGE - 2007

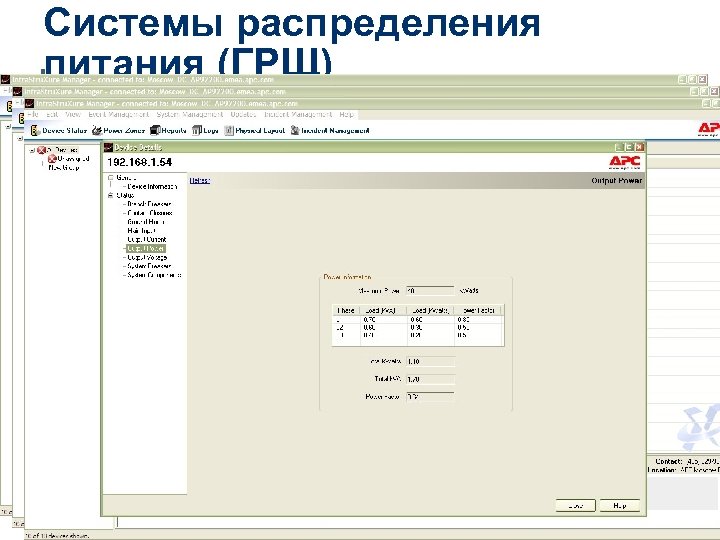

Системы распределения питания (ГРЩ) Critical Power & Cooling Services – APC-MGE - 2007

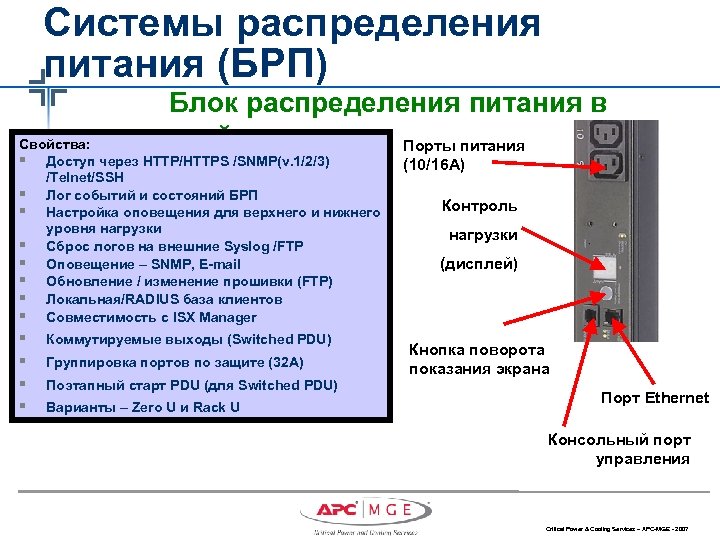

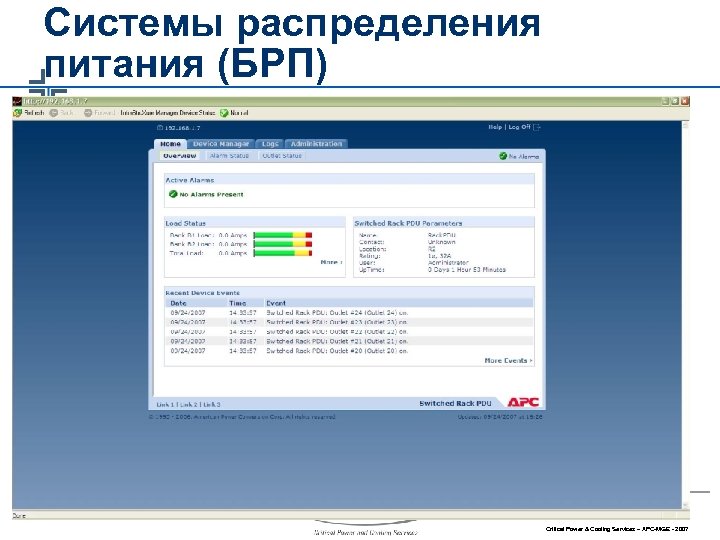

Системы распределения питания (БРП) Блок распределения питания в стойке Порты питания Свойства: § Доступ через HTTP/HTTPS /SNMP(v. 1/2/3) /Telnet/SSH § Лог событий и состояний БРП § Настройка оповещения для верхнего и нижнего уровня нагрузки § Сброс логов на внешние Syslog /FTP § Оповещение – SNMP, E-mail § Обновление / изменение прошивки (FTP) § Локальная/RADIUS база клиентов § Совместимость с ISX Manager § § Коммутируемые выходы (Switched PDU) Группировка портов по защите (32 A) Поэтапный старт PDU (для Switched PDU) Варианты – Zero U и Rack U (10/16 А) Контроль нагрузки (дисплей) Кнопка поворота показания экрана Порт Ethernet Консольный порт управления Critical Power & Cooling Services – APC-MGE - 2007

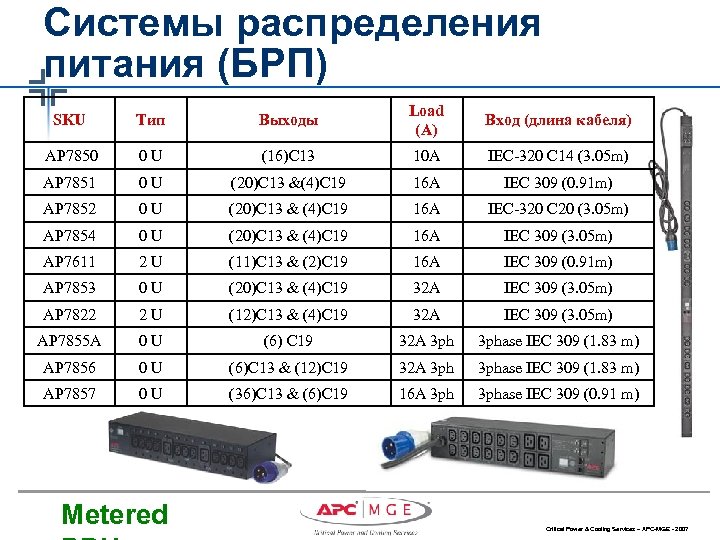

Системы распределения питания (БРП) SKU Тип Выходы Load (A) Вход (длина кабеля) AP 7850 0 U (16)C 13 10 A IEC-320 C 14 (3. 05 m) AP 7851 0 U (20)C 13 &(4)C 19 16 A IEC 309 (0. 91 m) AP 7852 0 U (20)C 13 & (4)C 19 16 A IEC-320 C 20 (3. 05 m) AP 7854 0 U (20)C 13 & (4)C 19 16 A IEC 309 (3. 05 m) AP 7611 2 U (11)C 13 & (2)C 19 16 A IEC 309 (0. 91 m) AP 7853 0 U (20)C 13 & (4)C 19 32 A IEC 309 (3. 05 m) AP 7822 2 U (12)C 13 & (4)C 19 32 A IEC 309 (3. 05 m) AP 7855 A 0 U (6) C 19 32 А 3 рh 3 phase IEC 309 (1. 83 m) AP 7856 0 U (6)C 13 & (12)C 19 32 A 3 phase IEC 309 (1. 83 m) AP 7857 0 U (36)C 13 & (6)C 19 16 А 3 рh 3 phase IEC 309 (0. 91 m) Metered Critical Power & Cooling Services – APC-MGE - 2007
Системы распределения питания (БРП) SKU Тип Выходы Load (A) Вход (длина кабеля) AP 7950 0 U (16)C 13 10 A IEC-320 C 14 (3. 05 m) AP 7920 1 U (8)C 13 10 A IEC-320 C 14 (1. 98 m) AP 7952 0 U (21)C 13 & (3)C 19 16 A IEC-320 C 20 (3. 05 m) AP 7921 1 U (8)C 13 16 A IEC-320 C 20 (2. 5 m) AP 7953 0 U (21)C 13 & (3)C 19 32 A IEC 309 (3. 05 m) AP 7922 2 U (16)C 13 32 A IEC 309 (3. 05 m) AP 7951 0 U (21)C 13&(3)C 19 16 A IEC 309 (0. 91 m) AP 7954 0 U (21)C 13&(3)C 19 16 A IEC 309 (3. 05 m) AP 7957 0 U (36) C 13 & (6) C 19 16 А 3 рh 3 phase IEC 309 (0. 91 m) Switched Critical Power & Cooling Services – APC-MGE - 2007
Системы распределения питания (БРП) Critical Power & Cooling Services – APC-MGE - 2007
Системы распределения питания (In-Line Current Meter) Свойства: § Контроль токов 16 А/32 А, 32 А 3 ф § Установка в 19`` стойку (1 U) § Ввод – IEC 309 (0. 91 м) § Вывод – IEC 309 (0. 91 м) § Управление Web/Telnet/SSH/RS-232 § Оповещение – SNMP/E-mail AP 715 2 AP 717 5 AP 715 5 Critical Power & Cooling Services – APC-MGE - 2007

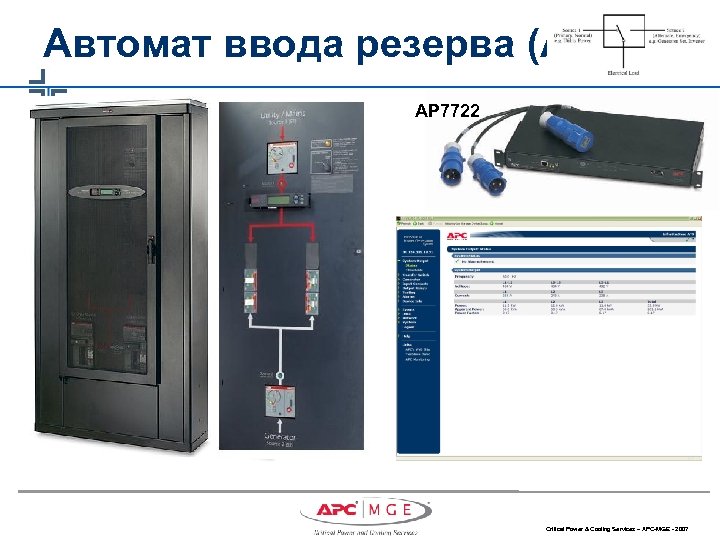

Автомат ввода резерва (АВР) AP 7722 Critical Power & Cooling Services – APC-MGE - 2007
Контроль параметров окружающей среды ARU / SC / RC /RP Свойства: § Контроль температуры § Контроль влажности § Контроль 2 пар “сухих контактов” § Ведение логов § Оповещение – SNMP, E-mail § Контроль HTTP/HTTPS/Telnet/SSH/SNMP § Контроль работы устройства § Контроль группы устройств § Работа с ISX Manager § update прошивок § Вывод на BMS Опции: § Датчики температура/влажность § Датчик протечки § Мигалка Critical Power & Cooling Services – APC-MGE - 2007

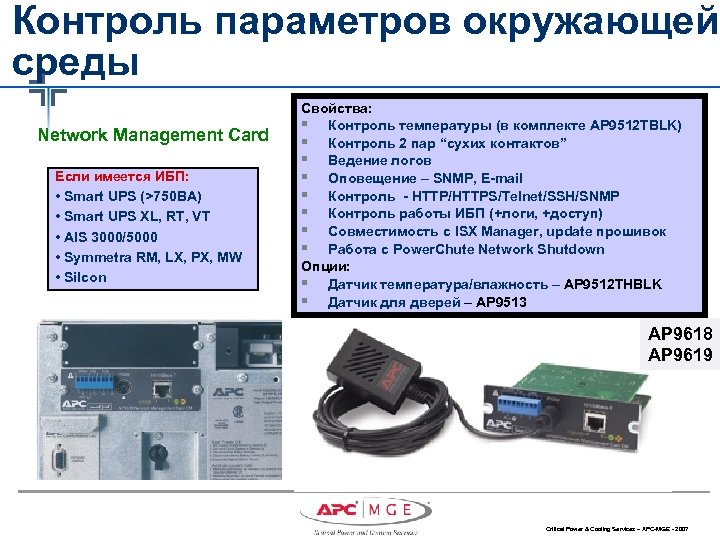

Контроль параметров окружающей среды Network Management Card Если имеется ИБП: • Smart UPS (>750 ВА) • Smart UPS XL, RT, VT • AIS 3000/5000 • Symmetra RM, LX, PX, MW • Silcon Свойства: § Контроль температуры (в комплекте AP 9512 TBLK) § Контроль 2 пар “сухих контактов” § Ведение логов § Оповещение – SNMP, E-mail § Контроль - HTTP/HTTPS/Telnet/SSH/SNMP § Контроль работы ИБП (+логи, +доступ) § Совместимость с ISX Manager, update прошивок § Работа с Power. Chute Network Shutdown Опции: § Датчик температура/влажность – AP 9512 THBLK § Датчик для дверей – AP 9513 AP 9618 AP 9619 Critical Power & Cooling Services – APC-MGE - 2007

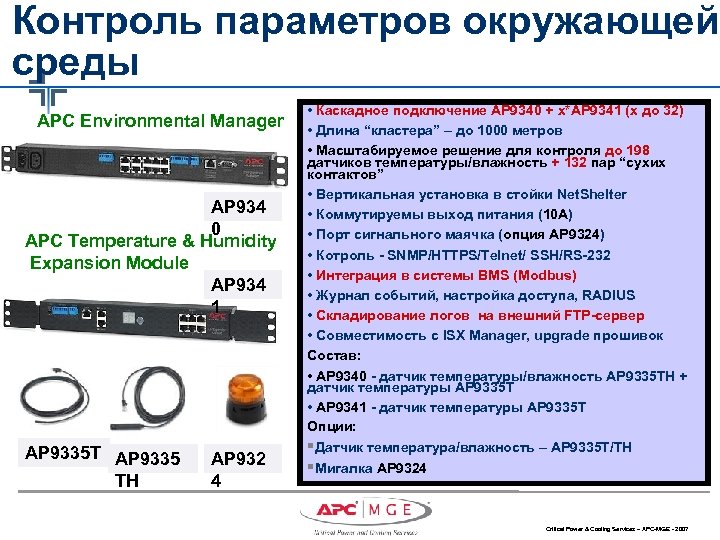

Контроль параметров окружающей среды APC Environmental Manager AP 934 0 APC Temperature & Humidity Expansion Module AP 934 1 AP 9335 T AP 9335 TH AP 932 4 • Каскадное подключение AP 9340 + x*AP 9341 (x до 32) • Длина “кластера” – до 1000 метров • Масштабируемое решение для контроля до 198 датчиков температуры/влажность + 132 пар “сухих контактов” • Вертикальная установка в стойки Net. Shelter • Коммутируемы выход питания (10 А) • Порт сигнального маячка (опция AP 9324) • Котроль - SNMP/HTTPS/Telnet/ SSH/RS-232 • Интеграция в системы BMS (Modbus) • Журнал событий, настройка доступа, RADIUS • Складирование логов на внешний FTP-сервер • Совместимость с ISX Manager, upgrade прошивок Состав: • AP 9340 - датчик температуры/влажность AP 9335 TH + датчик температуры AP 9335 T • AP 9341 - датчик температуры AP 9335 T Опции: §Датчик температура/влажность – AP 9335 T/TH §Мигалка AP 9324 Critical Power & Cooling Services – APC-MGE - 2007

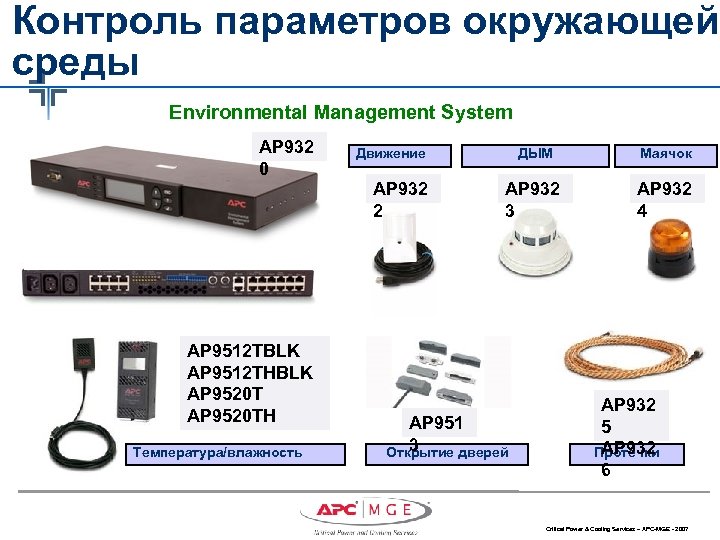

Контроль параметров окружающей среды Environmental Management System AP 932 0 Движение AP 932 2 AP 9512 TBLK AP 9512 THBLK AP 9520 TH Температура/влажность ДЫМ Маячок AP 932 3 AP 932 4 AP 951 3 Открытие дверей AP 932 5 AP 932 Протечки 6 Critical Power & Cooling Services – APC-MGE - 2007
Контроль параметров окружающей среды СРАВНИВАЕМ…. . AP 9612 TH + AP 9617 AP 9618 или AP 9319 AP 9619 AP 9340 (+AP 9341) AP 9320 Датчики температуры и влажности AP 9512 TBLK/AP 9512 THBLK 2 1 AP 9520 T / AP 9520 TH 2 2 AP 9335 T / AP 9335 TH 2 8 8 198 Другие датчики AP 9513 - датчики дверей 4 2 2 132 AP 9322 – движения 1 AP 9323 – датчик дыма AP 9324 – маячок AP 9325+AP 9326 (6 м + 6 м) обнаружения утечки 8 1+1 1 33 1 1 Critical Power & Cooling Services – APC-MGE - 2007
Контроль доступа к оборудованию Свойства KVM-оборудования: § Использование CAT 5 для передачи сигнала § Аналоговый KVM-switch (AP 5602) § Цифровые KVM-switch (AP 5610/15/16) § До 8 IP-пользователей (AP 5616) § Поддержка PS/2, USB, SUN (VGA или 13 W 3) § Поддержка VT 100 § Технология Virtual Media (VM) § Разрешение до 1280 х1024 § LDAP-аутентификация § AUX-порт для внешнего модема (V. 90) Опции: § Серверные модули – AP 5630/31/32 § Серверные VM-модули – AP 5634/35 § LCD-панели – AP 5015/17/17 R § Блок питания для модулей AP 5640 § Кабель для Switched PDU AP 5641 AP 5630 AP 5631 AP 5632 AP 5602 - 0 x 2 x 16 CAT 5 Analog KVM AP 5610 - 2 x 1 x 16 Digital KVM with VM AP 5615 - 2 x 1 x 32 Digital KVM with VM AP 5616 - 8 x 1 x 32 Digital KVM with VM KVM Ports Local connections IP-connections VM-modules AP 5634 AP 5635 AP 5017 R Critical Power & Cooling Services – APC-MGE - 2007

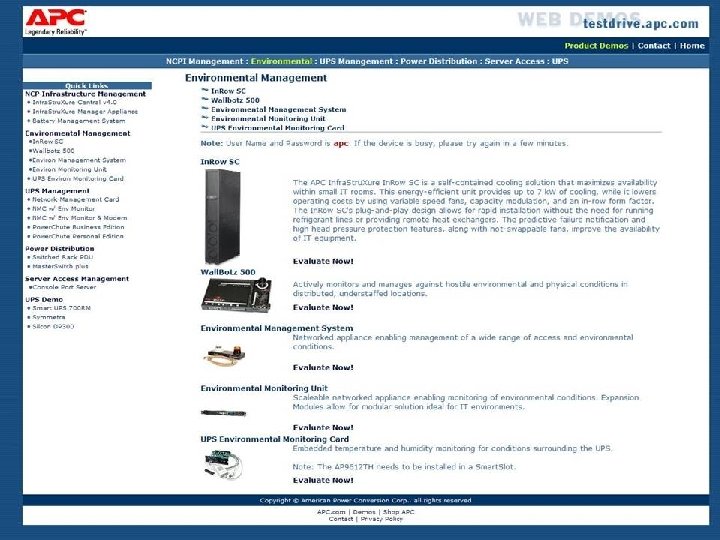

Critical Power & Cooling Services – APC-MGE - 2007
Контроль доступа к оборудованию Сервера консольного управления § § § § § Соединение по Ethernet 10/100 Base. T Аутентификация/централизованное управление Журнал событий Поддержка SSH/SNMP/Telnet/FTP Удаленная перегрузка устройств Вертикальное (AP 9290) и стоечное исполнение Каскадное подключение (AP 9301, AP 9302, AP 9303) SNMP управление (AP 9301, AP 9302, AP 9303) Двойной ввод питания (AP 9303) Поддержка PCMCIA для дополнительных карт (AP 9303) AP 930 1 Наборы кабелей для консольных серверов приобретаются отдельно, в зависимости от типа подключения (DB-9, DB-25, RJ-45) ! AP 929 0 AP 9302 AP 9303 Critical Power & Cooling Services – APC-MGE - 2007

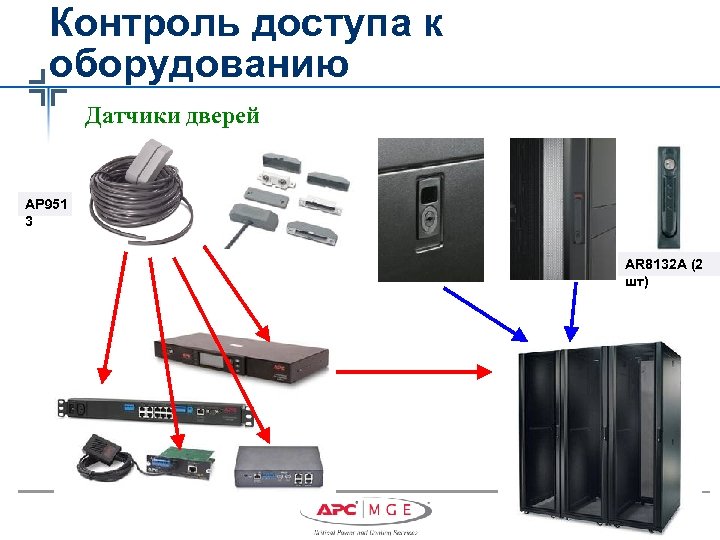

Контроль доступа к оборудованию Датчики дверей AP 951 3 AR 8132 A (2 шт) Critical Power & Cooling Services – APC-MGE - 2007

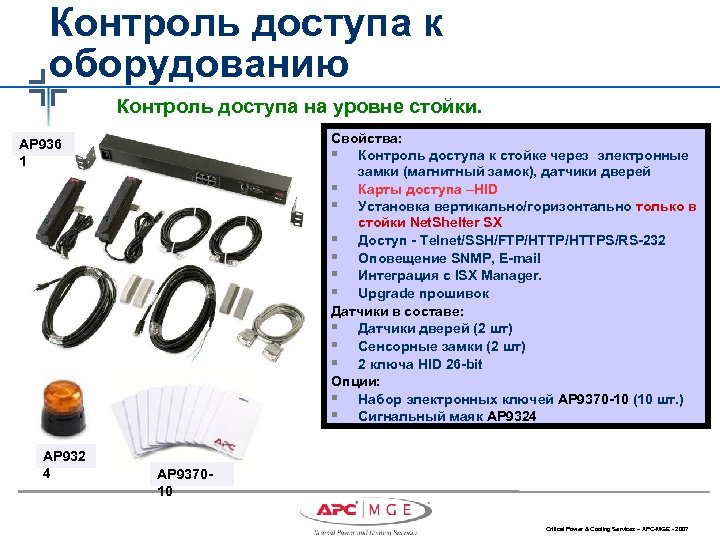

Контроль доступа к оборудованию Контроль доступа на уровне стойки. Свойства: § Контроль доступа к стойке через электронные замки (магнитный замок), датчики дверей § Карты доступа –HID § Установка вертикально/горизонтально только в стойки Net. Shelter SX § Доступ - Telnet/SSH/FTP/HTTPS/RS-232 § Оповещение SNMP, E-mail § Интеграция с ISX Manager. § Upgrade прошивок Датчики в составе: § Датчики дверей (2 шт) § Сенсорные замки (2 шт) § 2 ключа HID 26 -bit Опции: § Набор электронных ключей AP 9370 -10 (10 шт. ) § Сигнальный маяк AP 9324 AP 936 1 AP 932 4 AP 937010 Critical Power & Cooling Services – APC-MGE - 2007
Контроль доступа к оборудованию КАК ? Сенсорные замки Датчики дверей Critical Power & Cooling Services – APC-MGE - 2007

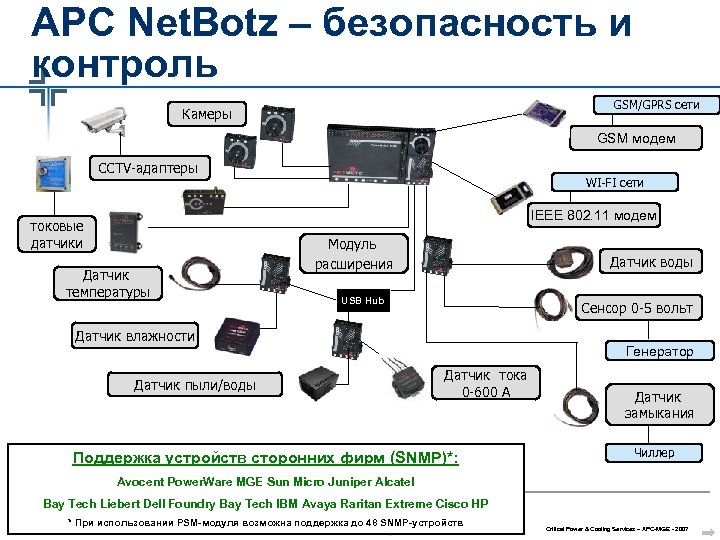

APC Net. Botz – безопасность и контроль q Захват видео(движение), звук, шум q Контроль температуры, влажности, точка росы, скорость воздуха q Датчики наличия воды, открытия дверей в стойке, пыли, токовые датчики q Подключение датчиков и камер сторонних фирм q Контроль состояния в стойке и серверном помещении q Удаленное управление и мониторинг q Графическое представление и анализ данных с датчиков q Доступ SNMP, FTP, HTTPS, SSL, e-mail q Интеграция с ISX Manager (оповещение) q Единый сервер управления (поддержка 1025 устройств), хранение и обработка данных) – ISX Central Critical Power & Cooling Services – APC-MGE - 2007
APC Net. Botz – безопасность и контроль GSM/GPRS сети Камеры GSM модем CCTV-адаптеры WI-FI сети IEEE 802. 11 модем токовые датчики Датчик температуры Модуль расширения Датчик воды USB Hub Сенсор 0 -5 вольт Датчик влажности Датчик пыли/воды Генератор Датчик тока 0 -600 А Поддержка устройств сторонних фирм (SNMP)*: Датчик замыкания Чиллер Avocent Power. Ware MGE Sun Micro Juniper Alcatel Bay Tech Liebert Dell Foundry Bay Tech IBM Avaya Raritan Extreme Cisco HP * При использовании PSM-модуля возможна поддержка до 48 SNMP-устройств Critical Power & Cooling Services – APC-MGE - 2007

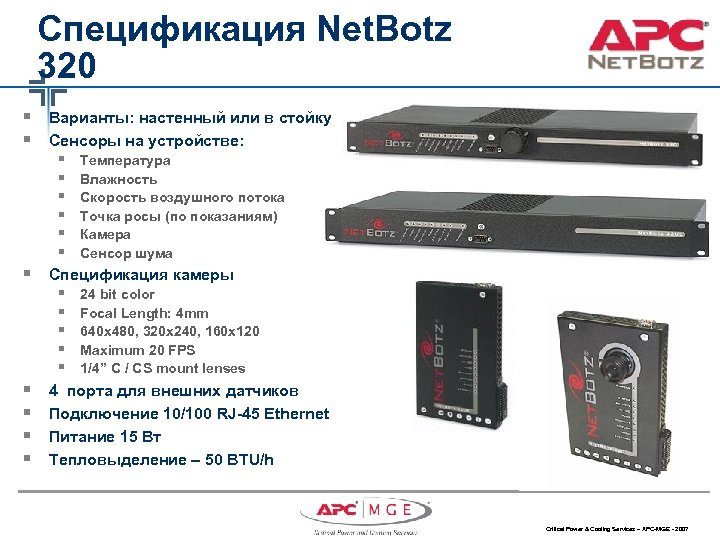

Спецификация Net. Botz 320 § Варианты: настенный или в стойку § Сенсоры на устройстве: § § § Температура Влажность Скорость воздушного потока Точка росы (по показаниям) Камера Сенсор шума § Спецификация камеры § § § § § 24 bit color Focal Length: 4 mm 640 x 480, 320 x 240, 160 x 120 Maximum 20 FPS 1/4” C / CS mount lenses 4 порта для внешних датчиков Подключение 10/100 RJ-45 Ethernet Питание 15 Вт Тепловыделение – 50 BTU/h Critical Power & Cooling Services – APC-MGE - 2007

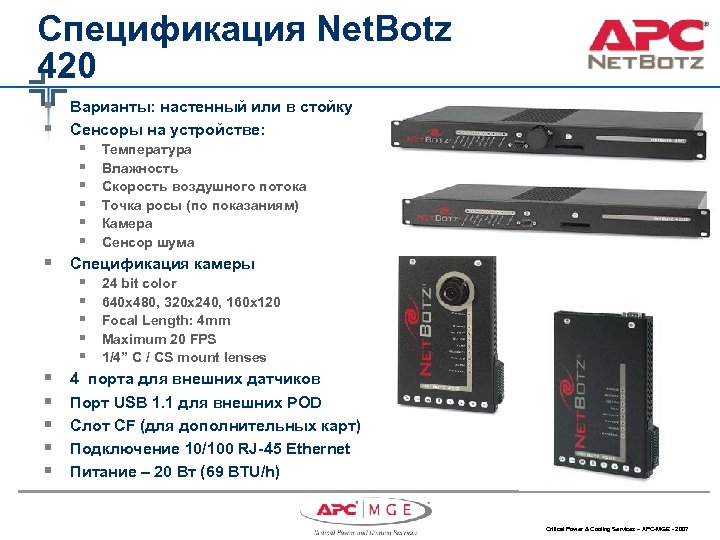

Спецификация Net. Botz 420 § Варианты: настенный или в стойку § Сенсоры на устройстве: § § § Температура Влажность Скорость воздушного потока Точка росы (по показаниям) Камера Сенсор шума § Спецификация камеры § § § § § 24 bit color 640 x 480, 320 x 240, 160 x 120 Focal Length: 4 mm Maximum 20 FPS 1/4” C / CS mount lenses 4 порта для внешних датчиков Порт USB 1. 1 для внешних POD Слот CF (для дополнительных карт) Подключение 10/100 RJ-45 Ethernet Питание – 20 Вт (69 BTU/h) Critical Power & Cooling Services – APC-MGE - 2007
Спецификация Net. Botz 500 § Настенный вариант § Сенсоры на устройстве: § § Температура § Влажность § Скорость воздушного потока § Точка росы (по показаниям) § Камера § Сенсор шума (запись звука) Спецификация камеры § 24 bit color § 1280 x 1024, 1024 x 768, 800 x 600, 640 x 480, 320 x 240, 160 x 120 § Maximum of 30 FPS § ½ “ C / CS mount lenses, focal Length: 8 mm § § § 4 порта для внешних датчиков 4 порта USB 1. 1 для внешних POD Слот PCMCIA (для дополнительных карт) Подключение 10/100 RJ-45 Ethernet Питание 25 Вт (85 BTU/h) Critical Power & Cooling Services – APC-MGE - 2007

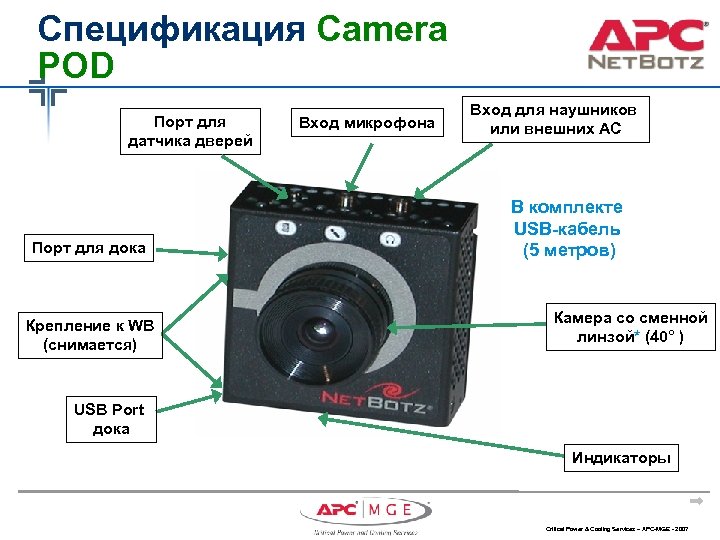

Спецификация Camera POD Порт для датчика дверей Порт для дока Крепление к WB (снимается) Вход микрофона Вход для наушников или внешних АС В комплекте USB-кабель (5 метров) Камера со сменной линзой* (40° ) USB Port дока Индикаторы Critical Power & Cooling Services – APC-MGE - 2007

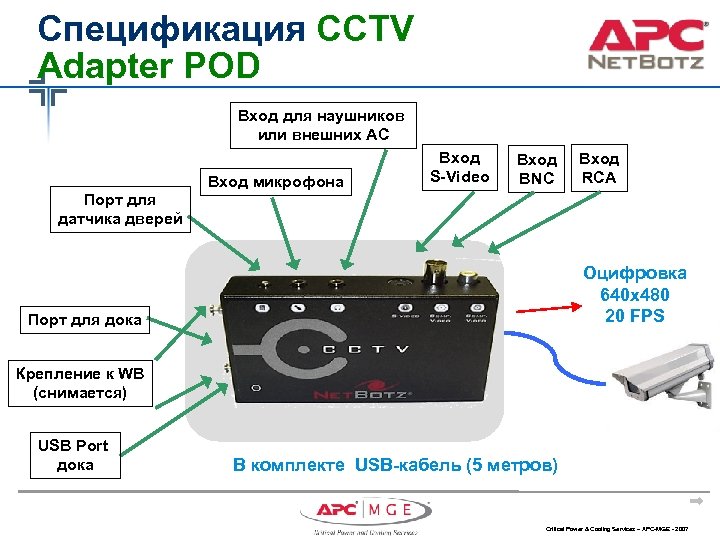

Спецификация ССTV Adapter POD Вход для наушников или внешних АС Вход микрофона Вход S-Video Вход BNC Вход RCA Порт для датчика дверей Оцифровка 640 x 480 20 FPS Порт для дока Крепление к WB (снимается) USB Port дока В комплекте USB-кабель (5 метров) Critical Power & Cooling Services – APC-MGE - 2007

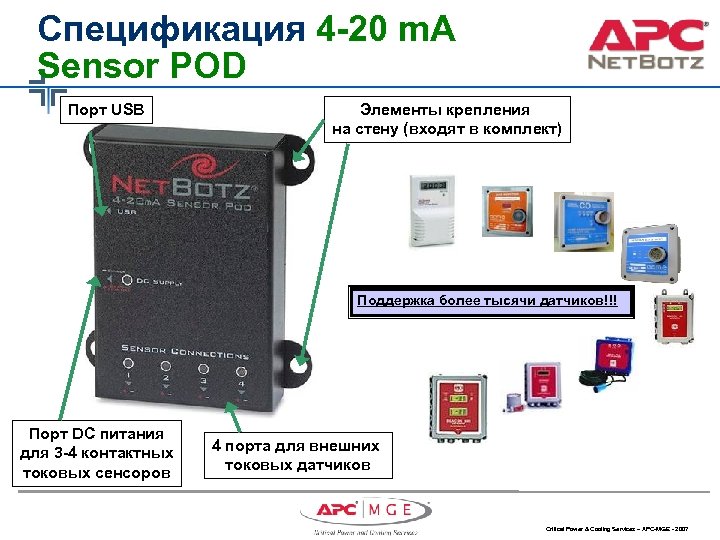

Спецификация 4 -20 m. A Sensor POD Порт USB Элементы крепления на стену (входят в комплект) Поддержка более тысячи датчиков!!! Порт DC питания для 3 -4 контактных токовых сенсоров 4 порта для внешних токовых датчиков Critical Power & Cooling Services – APC-MGE - 2007
Спецификация Sensor POD Индикаторы Порт для дока Крепление к WB (снимается) USB Port дока В комплекте USB-кабель (5 метров) Датчик температуры 4 порта для внешних датчиков NBDC 0001 APC Net. Botz Dry Contact Cable NBES 0201 APC Net. Botz Particle Sensor PS 100 NBFD 0100 B APC Net. Botz Fluid Detector FD 100 NBHS 0100 APC Net. Botz Humidity Sensor HS 10 NBTS 0100 Внутренние датчики: • Temperature • Humidity • Airflow • Audio APC Net. Botz External Temperature Sensor Critical Power & Cooling Services – APC-MGE - 2007

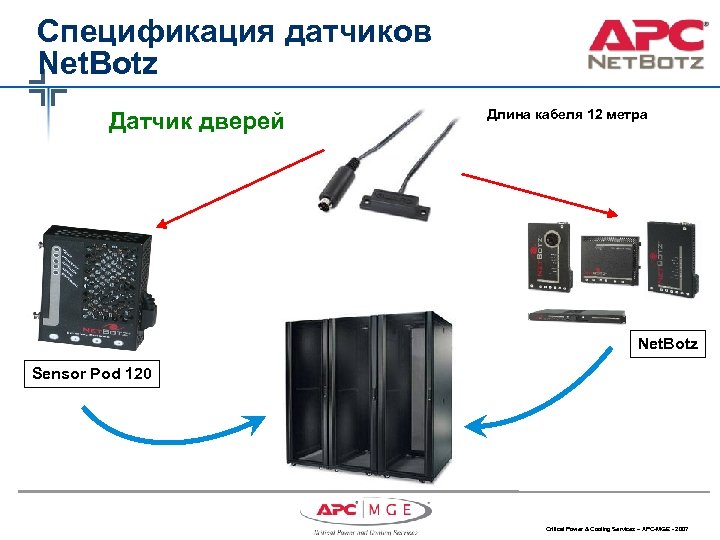

Спецификация датчиков Net. Botz Датчик дверей Длина кабеля 12 метра Net. Botz Sensor Pod 120 Critical Power & Cooling Services – APC-MGE - 2007

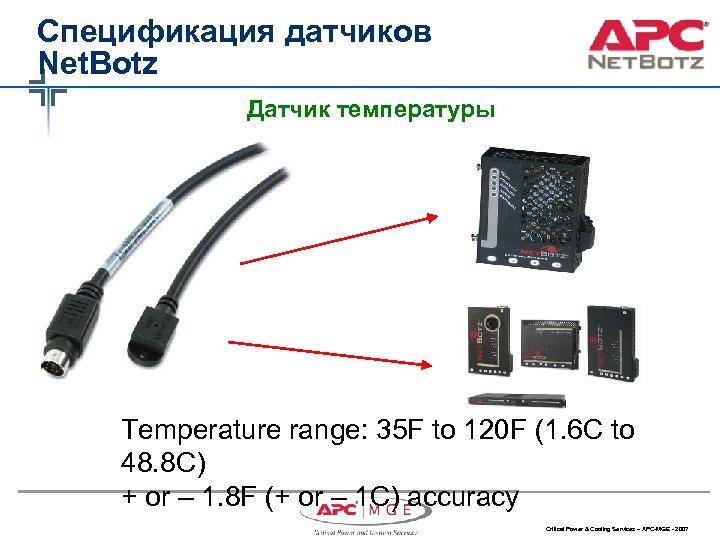

Спецификация датчиков Net. Botz Датчик температуры Temperature range: 35 F to 120 F (1. 6 C to 48. 8 C) + or – 1. 8 F (+ or – 1 C) accuracy Critical Power & Cooling Services – APC-MGE - 2007

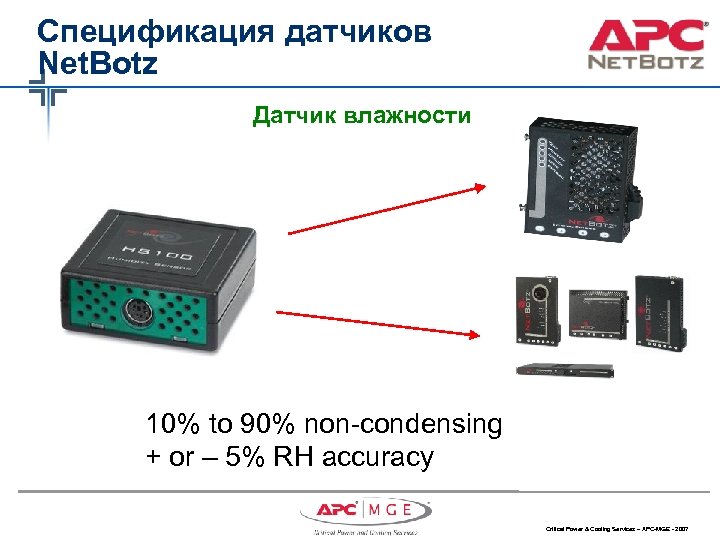

Спецификация датчиков Net. Botz Датчик влажности 10% to 90% non-condensing + or – 5% RH accuracy Critical Power & Cooling Services – APC-MGE - 2007

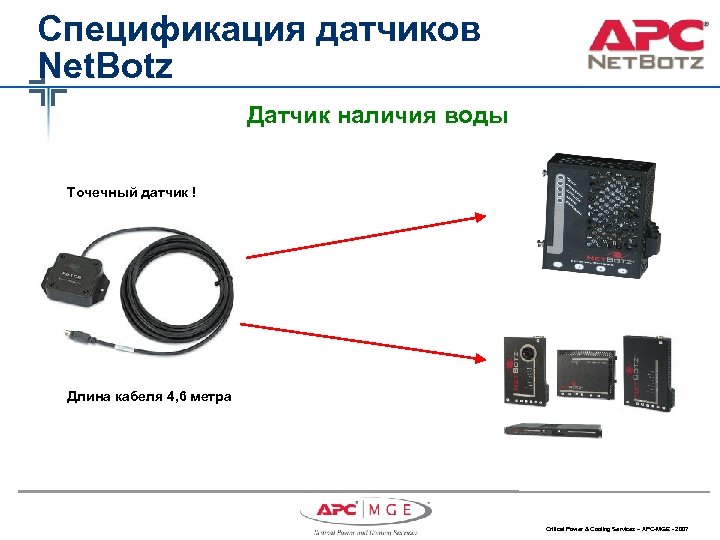

Спецификация датчиков Net. Botz Датчик наличия воды Точечный датчик ! Длина кабеля 4, 6 метра Critical Power & Cooling Services – APC-MGE - 2007

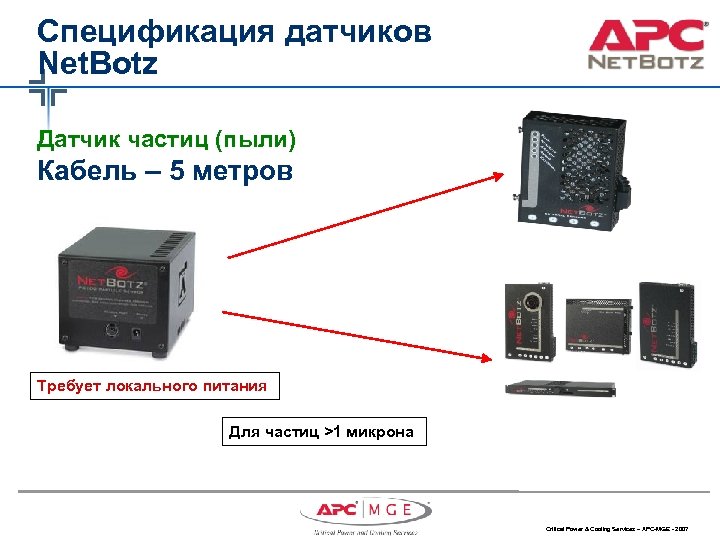

Спецификация датчиков Net. Botz Датчик частиц (пыли) Кабель – 5 метров Требует локального питания Для частиц >1 микрона Critical Power & Cooling Services – APC-MGE - 2007

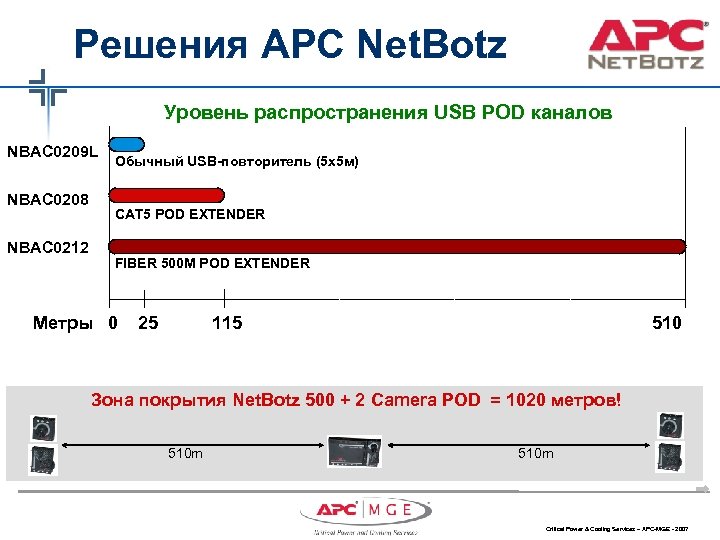

Решения APC Net. Botz Уровень распространения USB POD каналов NBAC 0209 L NBAC 0208 NBAC 0212 Обычный USB-повторитель (5 х5 м) CAT 5 POD EXTENDER FIBER 500 M POD EXTENDER Метры 0 25 115 510 Зона покрытия Net. Botz 500 + 2 Camera POD = 1020 метров! 510 m Critical Power & Cooling Services – APC-MGE - 2007
Спецификация Net. Botz 420 = USB репиторы = USB хабы с питанием 4 port USB Hub PPP Modem Максимальная конфигурация • 2 Camera POD (1 в базовом блоке, 1 внешняя) • 4 Sensor POD (интегрированные датчики + 4 внешних POD) Critical Power & Cooling Services – APC-MGE - 2007
Спецификация Net. Botz 500 4 port USB Hub 4 port USB Hub = USB репиторы = USB хабы с питанием 4 port USB Hub PPP Modem Максимальная конфигурация • 4 Camera POD (1 в базовом блоке, 3 внешних) • 17 Sensor POD (1 в баз. блоке, 16 внешних) Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz Полка для устройств передачи данных Net. Botz NBAC 0236 Critical Power & Cooling Services – APC-MGE - 2007

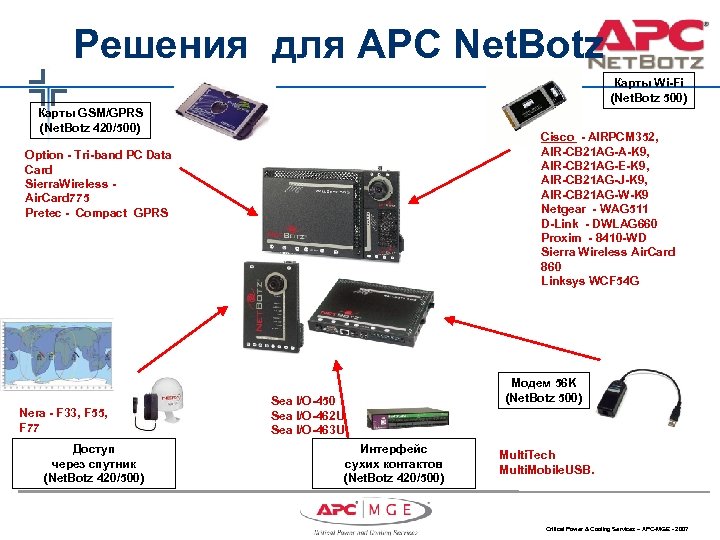

Решения для APC Net. Botz Карты Wi-Fi (Net. Botz 500) Карты GSM/GPRS (Net. Botz 420/500) Cisco - AIRPCM 352, AIR-CB 21 AG-A-K 9, AIR-CB 21 AG-E-K 9, AIR-CB 21 AG-J-K 9, AIR-CB 21 AG-W-K 9 Netgear - WAG 511 D-Link - DWLAG 660 Proxim - 8410 -WD Sierra Wireless Air. Card 860 Linksys WCF 54 G Option - Tri-band PC Data Card Sierra. Wireless Air. Card 775 Pretec - Compact GPRS Nera - F 33, F 55, F 77 Доступ через спутник (Net. Botz 420/500) Sea I/O-450 Sea I/O-462 U Sea I/O-463 U Интерфейс сухих контактов (Net. Botz 420/500) Модем 56 K (Net. Botz 500) Multi. Tech Multi. Mobile. USB. Critical Power & Cooling Services – APC-MGE - 2007
Решения для APC Net. Botz IEEE 802. 3 af (data - 1, 2, 3, 6; power - 4, 5, 7, 8) E, LAN по 0 м 10 6 AT C е каб лю /5 T 5 CA Po. E Switch Power over Ethernet Adapter (D-Link DWL-P 50) Power over Ethernet (48 V DC/ 400 m. A) только Net. Botz 320/420 ! Power over Ethernet (5 V DC/ 2. 5 A) Critical Power & Cooling Services – APC-MGE - 2007

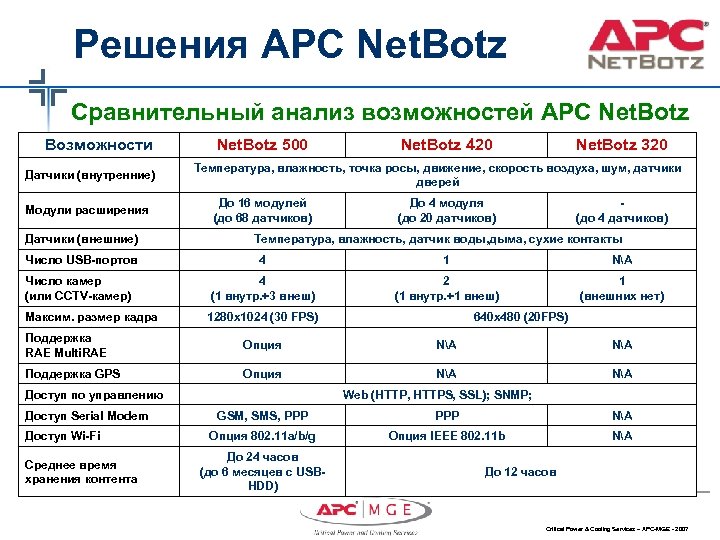

Решения APC Net. Botz Сравнительный анализ возможностей APC Net. Botz Возможности Net. Botz 500 320/420/500 420 Net. Botz 320 Датчики (внутренние) Модули расширения Датчики (внешние) Температура, влажность, точка росы, движение, скорость воздуха, шум, датчики дверей До 16 модулей (до 68 датчиков) До 4 модуля (до 20 датчиков) (до 4 датчиков) Температура, влажность, датчик воды, дыма, сухие контакты Число USB-портов 4 1 NA Число камер (или CCTV-камер) 4 (1 внутр. +3 внеш) 2 (1 внутр. +1 внеш) 1 (внешних нет) Максим. размер кадра 1280 х1024 (30 FPS) 640 x 480 (20 FPS) Поддержка RAE Multi. RAE Опция NA Поддержка GPS Опция NA Доступ по управлению Доступ Serial Modem Доступ Wi-Fi Среднее время хранения контента Web (HTTP, HTTPS, SSL); SNMP; GSM, SMS, PPP NA Опция 802. 11 a/b/g Опция IEEE 802. 11 b NA До 24 часов (до 6 месяцев c USBHDD) До 12 часов Critical Power & Cooling Services – APC-MGE - 2007

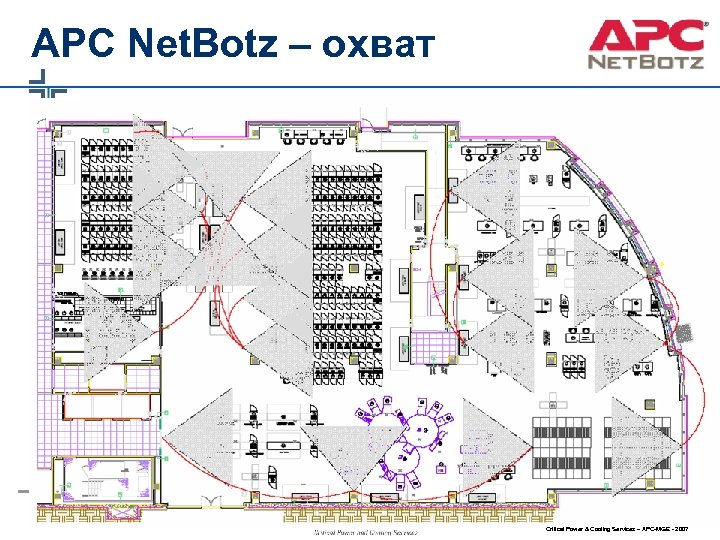

APC Net. Botz – охват Critical Power & Cooling Services – APC-MGE - 2007

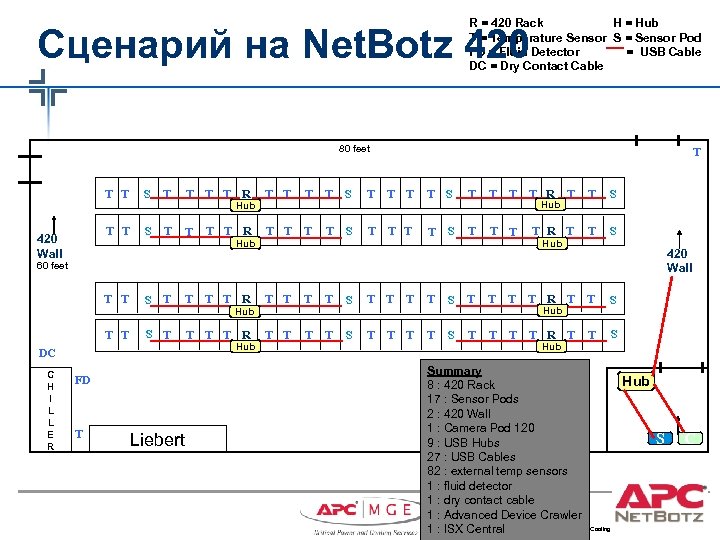

R = 420 Rack H = Hub T = Temperature Sensor S = Sensor Pod FD = Fluid Detector = USB Cable DC = Dry Contact Cable Сценарий на Net. Botz 420 80 feet T T T R T T 420 Wall S S T T Hub T T R Hub T T T S T T T T R T T T T S T R T T S Hub 420 Wall 60 feet T T S T T T T R DC C H I L L E R FD T Liebert T T T T S T T T T R T T S Hub Hub Summary Hub 8 : 420 Rack 17 : Sensor Pods 2 : 420 Wall 1 : Camera Pod 120 S C 9 : USB Hubs 27 : USB Cables 82 : external temp sensors 1 : fluid detector 1 : dry contact cable 1 : Advanced Device Crawler Critical Power & Cooling Services – APC-MGE - 2007 1 : ISX Central
R = 420 Rack H = Hub T = Temperature Sensor S = Sensor Pod FD = Fluid Detector = USB Cable DC = Dry Contact Cable Сценарий на Net. Botz 500 80 feet Hub T S T T T T S T T Hub S T T T C S T T S WB 500 T T S T T C Hub T T T T S T T S T T S Hub T T S T T Hub FD T T T S T T Hub DC C H I L L E R T T Hub 60 feet S T T WB 500 S T S Hub Liebert Hub Summary Hub 2 : Wall. Botz 500 25 : Sensor Pod 120’s 3 : Camera Pod 120 11 : 4 port self-powered USB hubs S C 41 : 16 foot USB cables 2 : USB Extenders 81 : external temp sensors 1 : fluid detector 1 : dry contact cable 1 : Advanced Device Crawler Critical Power & Cooling Services – APC-MGE - 2007 1 : ISX Central

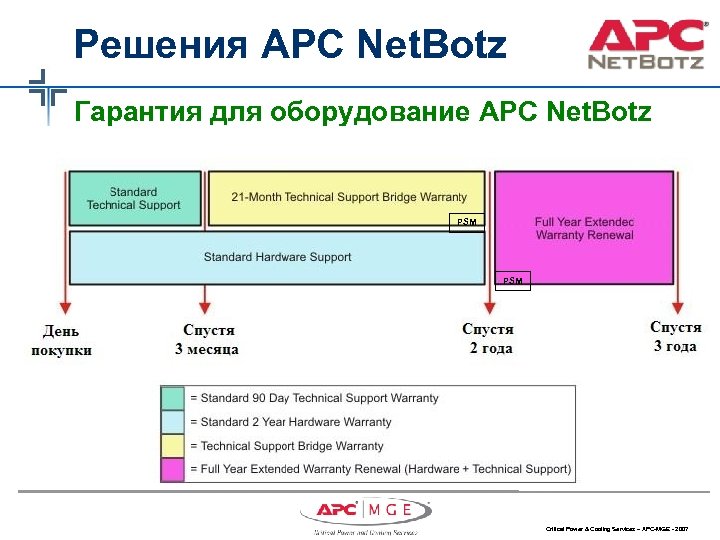

Решения APC Net. Botz Гарантия для оборудование APC Net. Botz PSM Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz Premium Software Module Mini-SNMP Manager, установленный на базовом блоке Net. Botz Дополнительный контроль внешних SNMP-агентов (устройств 3 -х фирм) - через Net. Botz DDF (PSM) § Advanced Device Crawlers § § § Ручное инсталлирование внешних OID Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz Premium Software Module Маскирование участков камеры (установка “черных зон”) для мониторинга/записи (PSM) § Camera Block Out § Select the Camera Pod under Configuration, then select Masking. From the Masking window select Block Out Mask Critical Power & Cooling Services – APC-MGE - 2007

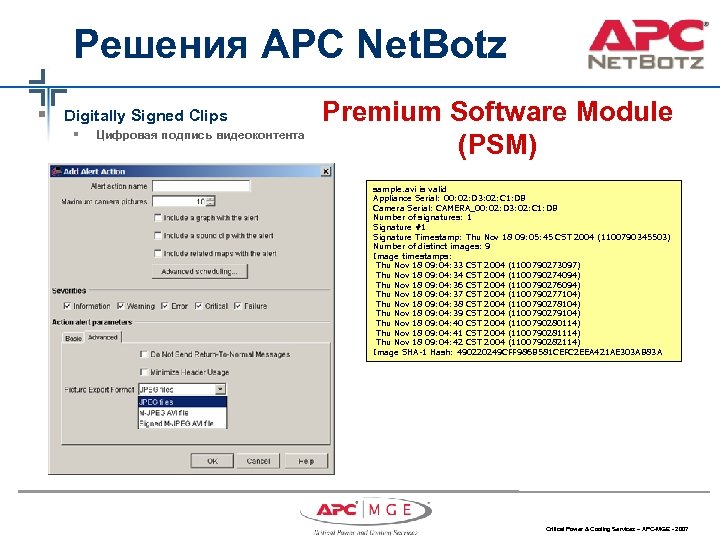

Решения APC Net. Botz § Digitally Signed Clips § Цифровая подпись видеоконтента Premium Software Module (PSM) sample. avi is valid Appliance Serial: 00: 02: D 3: 02: C 1: DB Camera Serial: CAMERA_00: 02: D 3: 02: C 1: DB Number of signatures: 1 Signature #1 Signature Timestamp: Thu Nov 18 09: 05: 45 CST 2004 (1100790345503) Number of distinct images: 9 Image timestamps: Thu Nov 18 09: 04: 33 CST 2004 (1100790273097) Thu Nov 18 09: 04: 34 CST 2004 (1100790274094) Thu Nov 18 09: 04: 36 CST 2004 (1100790276094) Thu Nov 18 09: 04: 37 CST 2004 (1100790277104) Thu Nov 18 09: 04: 38 CST 2004 (1100790278104) Thu Nov 18 09: 04: 39 CST 2004 (1100790279104) Thu Nov 18 09: 04: 40 CST 2004 (1100790280114) Thu Nov 18 09: 04: 41 CST 2004 (1100790281114) Thu Nov 18 09: 04: 42 CST 2004 (1100790282114) Image SHA-1 Hash: 490220249 CFF 986 B 581 CEFC 2 EEA 421 AE 303 AB 83 A Critical Power & Cooling Services – APC-MGE - 2007

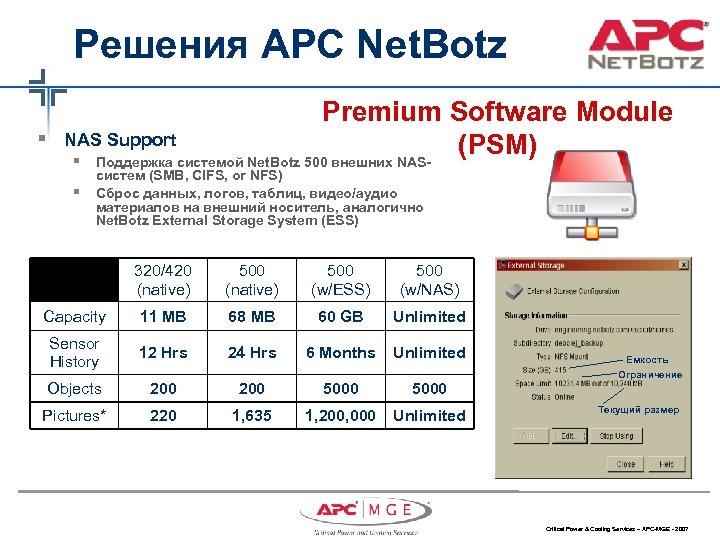

Решения APC Net. Botz § Premium Software Module NAS Support (PSM) § Поддержка системой Net. Botz 500 внешних NAS§ систем (SMB, CIFS, or NFS) Сброс данных, логов, таблиц, видео/аудио материалов на внешний носитель, аналогично Net. Botz External Storage System (ESS) 320/420 (native) 500 (w/ESS) 500 (w/NAS) Capacity 11 MB 68 MB 60 GB Unlimited Sensor History 12 Hrs 24 Hrs 6 Months Unlimited Objects 200 5000 Pictures* 220 1, 635 1, 200, 000 Unlimited Емкость Ограничение Текущий размер Critical Power & Cooling Services – APC-MGE - 2007

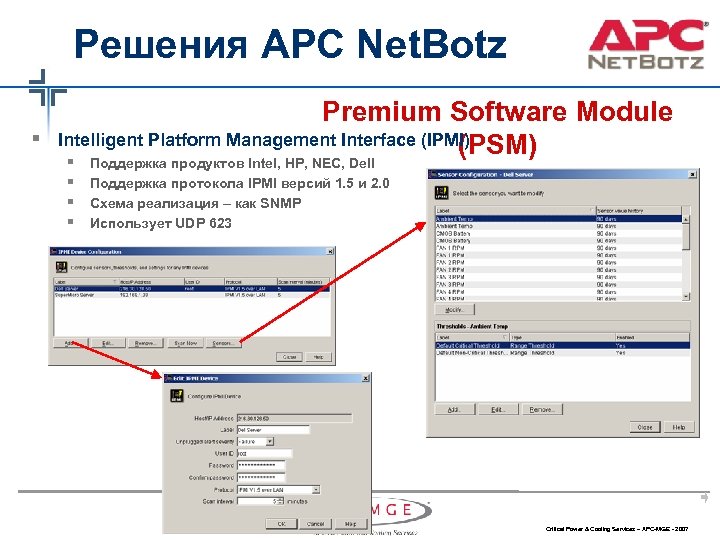

Решения APC Net. Botz § Premium Software Module Intelligent Platform Management Interface (IPMI) (PSM) § Поддержка продуктов Intel, HP, NEC, Dell § Поддержка протокола IPMI версий 1. 5 и 2. 0 § Схема реализация – как SNMP § Использует UDP 623 Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz § Создание “виртуальных” POD § Подключение POD V 1 (старые версии) к Net. Botz POD v 2 4 -20 m. A POD CAM POD 500 CAM POD SENSORS CAM 320 CAM 420 § Premium Software Module POD Sharing (PSM) § Совместное использование POD-ресурсов для контроля SENSORS SNSR POD NAS Ethernet 10/100 Switch Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz § Premium Software Module Map View (PSM) § Картографическое представление области мониторинга § Установка датчиков на карте § Интеграция карты (JPG/GIF-файл) Critical Power & Cooling Services – APC-MGE - 2007
Решения APC Net. Botz § Premium Software Module (PSM) Power Distribution Product Support § Поддержка устройств APC, Raritan, Avocent, Bay. Tech § Поддержка APC Rack Switched PDU серии AP 79 xx § Контроль систем через USB-to-RS 232 кабель-переходник Rack PDU, Switched, 1 U, 12 A/208 V, 10 A/230 V, (8)C 13 AP 7920 Rack PDU, Switched, 1 U, 16 A, 208/230 V, (8)C 13 AP 7921 Rack PDU, Switched, Zero U, 10 A, 230 V, (16) C 13 AP 7950 Rack PDU, Switched, Zero. U, 16 A, 230 V, (21)C 13 & (3)C 19; IEC C 20 AP 7952 Rack PDU, Switched, 2 U, 32 A, 230 V, (16)C 13 AP 7922 Rack PDU, Switched, Zero U, 32 A, 230 V, (21)C 13 & (3)C 19 AP 7953 Critical Power & Cooling Services – APC-MGE - 2007
Сервер контроля и сбора данных Infra. Stru. Xure Central v 5. x AP 9465 AP 9470 AP 9475 Infra. Stru. Xure Central: ●Basic (1 U), P 4, 1 Gb RAM, HDD SATA 160 Gb ●Standard (1 U), P 4, 2 Gb RAM, HDD SATA 250 Gb ●Enterprise (2 U), Dual Xeon, 4 Gb, Dual Power, RAID 1. 2 Tb Свойства: ● Сервер для сбора и хранения данных об окружающей среде и систем безопасности от Net. Botz ● Мониторинг устройств APC/SNMP-узлов ● Лицензия на 25 узлов в комплекте ● Графическое построение событий и происшествий по любым данным собираемых со всех устройств ● Параллельное и удаленное администрирование ● Удаленная консоль (Windows, Linux) ● Русифицированный интерфейс Мониторинг: ●Basic 500 узлов / 15 камер ●Standard 1025 узлов / 125 камер (250 fps) ●Enterprise 4025 узлов / 250 камер (500 fps) Опции: ● Surveillance (мониторинг всех камер на одном экране) ● Capacity Manager (контроль за возможностью ИИЦОД) ● Change Manager (управлением за изменениями в ЦОД) Critical Power & Cooling Services – APC-MGE - 2007

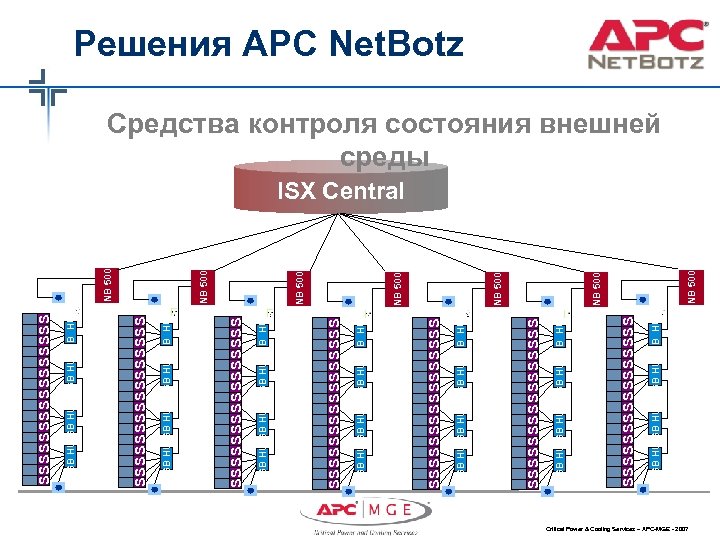

USB HUB HUB USB HUB SB HUB USB U SSSSSSSSSSSSSSSS USB HUB HUB USB HUB USB U SSSSSSSSSSSSSSSS USB HUB USB U SSSSSSSS NB 500 NB 500 Решения APC Net. Botz Средства контроля состояния внешней среды ISX Central Critical Power & Cooling Services – APC-MGE - 2007

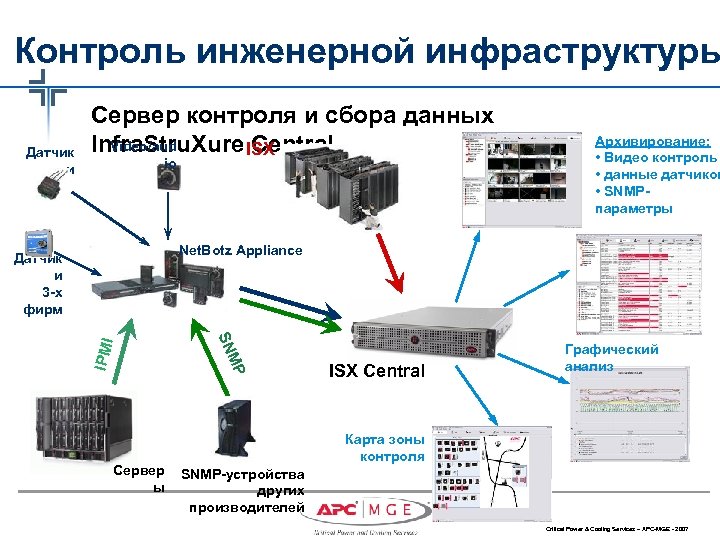

Контроль инженерной инфраструктуры Датчик и Сервер контроля и сбора данных Video/aud Infra. Stru. Xure ISX Central io Архивирование: • Видео контроль • данные датчиков • SNMPпараметры Net. Botz Appliance P Сервер ы M SN IPMI Датчик и 3 -х фирм ISX Central Графический анализ Карта зоны контроля SNMP-устройства других производителей Critical Power & Cooling Services – APC-MGE - 2007
Цели § Определить класс угроз, связанных с (зачастую игнорируемыми) распределенными точками мониторинга § Рассмотреть подходы к развертыванию устройств мониторинга § Определить лучшие практики использования собранных для сокращения простоев Critical Power & Cooling Services – APC-MGE - 2007
Распределенные физические угрозы § Распределенные физические угрозы требуют взвешенного подхода: § Бренд, репутация, лояльность заказчиков § Интеллектуальная собственность § Финансы и пр. § Классификация угроз ЦОД: § Цифровые – (в данном случае не рассматриваются) § Физические – в области ИИ ЦОД: - Качество воздуха поступающего к ИТ оборудованию (температура, влажность, точка росы) - Утечка жидкостей - Присутствие персонала и его действия - Качество воздуха для персонала (вредные примеси, пыль и пр. ) - Задымление и пламя (обусловлены специфичными для ЦОД причинами) Critical Power & Cooling Services – APC-MGE - 2007

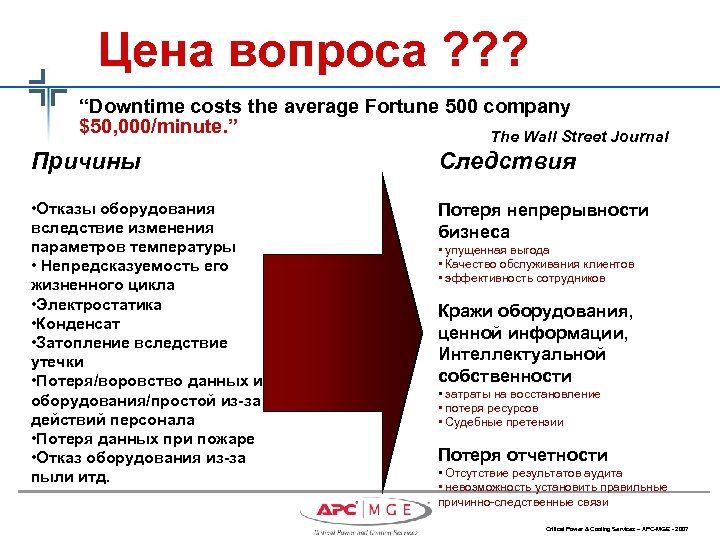

Цена вопроса ? ? ? “Downtime costs the average Fortune 500 company $50, 000/minute. ” The Wall Street Journal Причины Следствия • Отказы оборудования вследствие изменения параметров температуры • Непредсказуемость его жизненного цикла • Электростатика • Конденсат • Затопление вследствие утечки • Потеря/воровство данных и оборудования/простой из-за действий персонала • Потеря данных при пожаре • Отказ оборудования из-за пыли итд. Потеря непрерывности бизнеса • упущенная выгода • Качество обслуживания клиентов • эффективность сотрудников Кражи оборудования, ценной информации, Интеллектуальной собственности • затраты на восстановление • потеря ресурсов • Судебные претензии Потеря отчетности • Отсутствие результатов аудита • невозможность установить правильные причинно-следственные связи Critical Power & Cooling Services – APC-MGE - 2007
Четкие действия ! Три вещи, необходимые для работы: § Сигнализация и уведомление – задать пороговые значения срабатывания § Методы уведомлений и сигнализации – как и кому должно быть доставлено уведомление § Эскалация – требуют ли события одного типа разных уровней эскалации? Critical Power & Cooling Services – APC-MGE - 2007

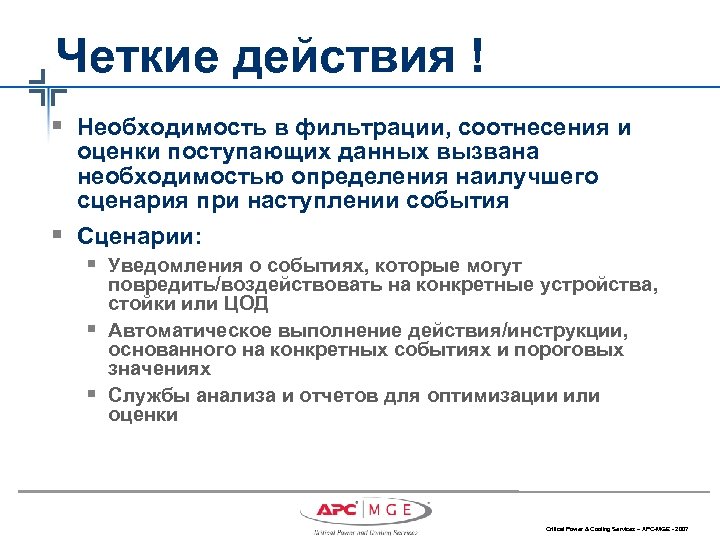

Четкие действия ! § Необходимость в фильтрации, соотнесения и § оценки поступающих данных вызвана необходимостью определения наилучшего сценария при наступлении события Сценарии: § Уведомления о событиях, которые могут § § повредить/воздействовать на конкретные устройства, стойки или ЦОД Автоматическое выполнение действия/инструкции, основанного на конкретных событиях и пороговых значениях Службы анализа и отчетов для оптимизации или оценки Critical Power & Cooling Services – APC-MGE - 2007
Выводы § Обеспечение защиты от распределенных угроз критично для комплексной стратегии защиты предприятия § Тип, расположение, количество датчиков критично. Управляющая система должна управлять, уведомлять, анализировать § Понимание методов контроля и управления физической безопасностью позволяет IT администратору заполнить критические пробелы в комплексной безопасности ЦОД и предприятия в целом § Установить контроль над физическими условиями и человеческой деятельностью к критических точках § Увеличить доступность посредством уведомлений и превентивных мер § Сократить время реакции и восстановления § Адекватное централизованное управление и контроль распределенными средами Critical Power & Cooling Services – APC-MGE - 2007
