Комплексные решения по видеонаблюдению от компании VOCORD

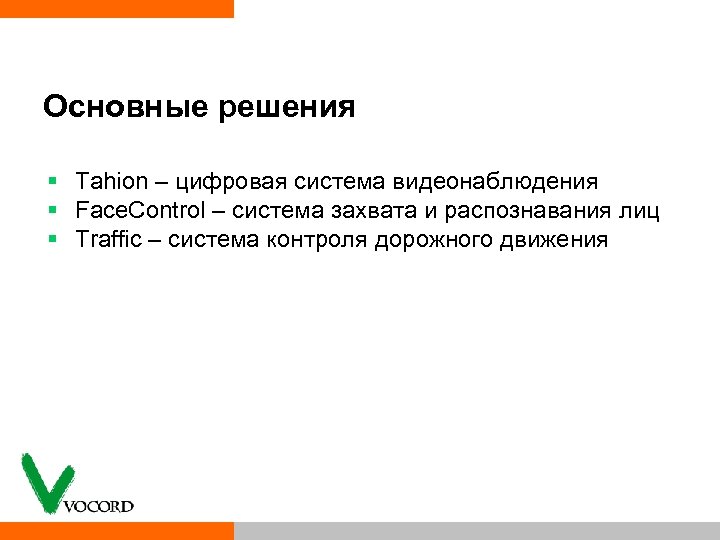

Основные решения § Tahion – цифровая система видеонаблюдения § Face. Control – система захвата и распознавания лиц § Traffic – система контроля дорожного движения

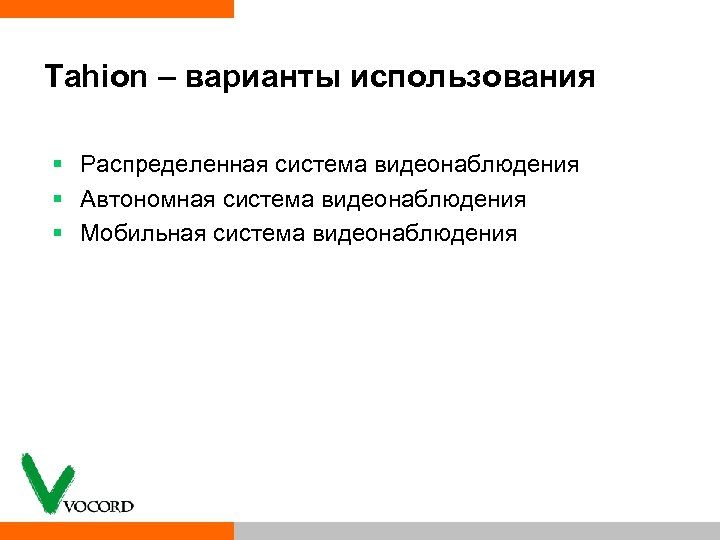

Tahion – варианты использования § Распределенная система видеонаблюдения § Автономная система видеонаблюдения § Мобильная система видеонаблюдения

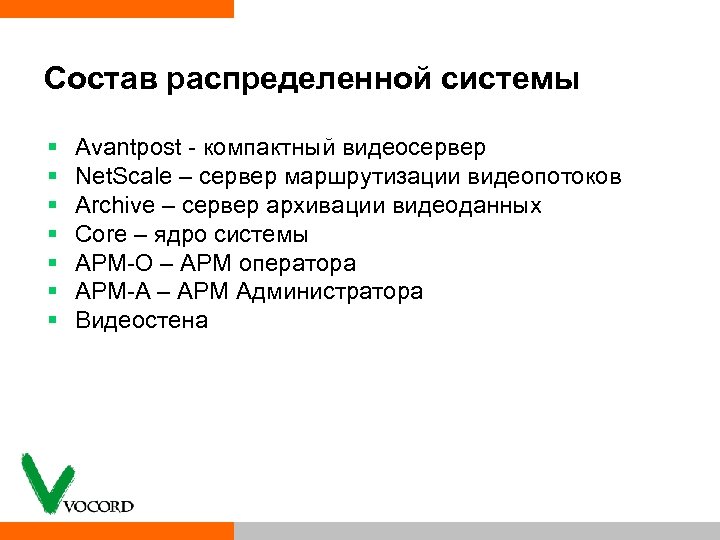

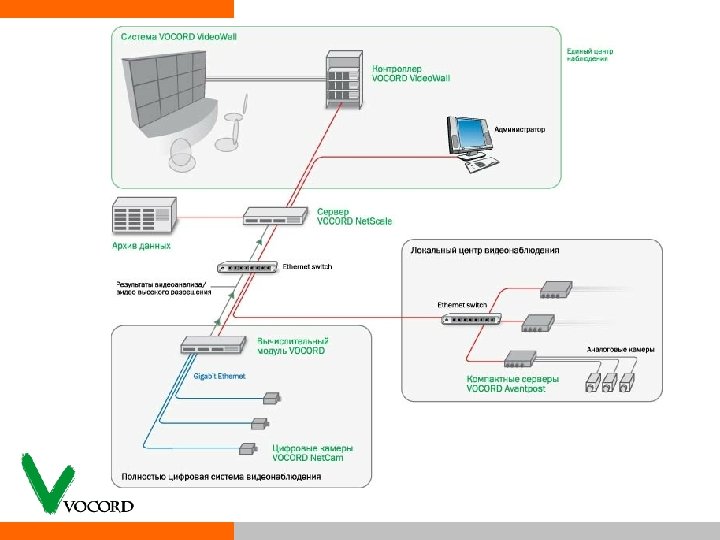

Состав распределенной системы § § § § Avantpost компактный видеосервер Net. Scale – сервер маршрутизации видеопотоков Archive – сервер архивации видеоданных Core – ядро системы АРМ О – АРМ оператора АРМ А – АРМ Администратора Видеостена

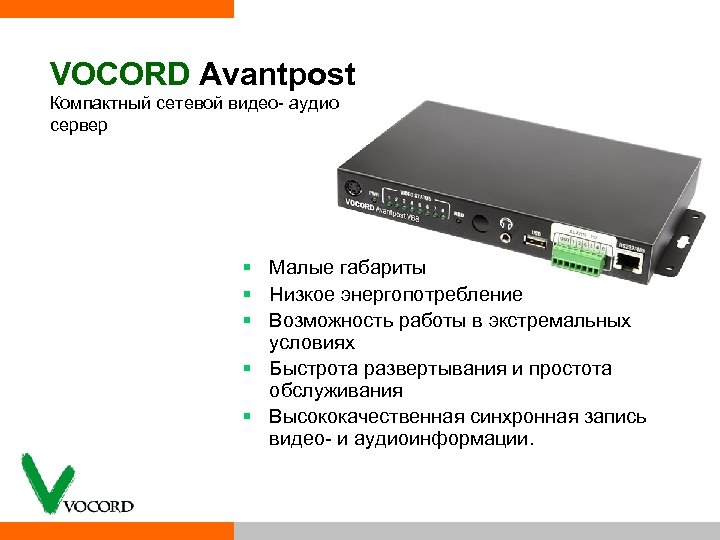

VOCORD Avantpost Компактный сетевой видео аудио сервер § Малые габариты § Низкое энергопотребление § Возможность работы в экстремальных условиях § Быстрота развертывания и простота обслуживания § Высококачественная синхронная запись видео и аудиоинформации.

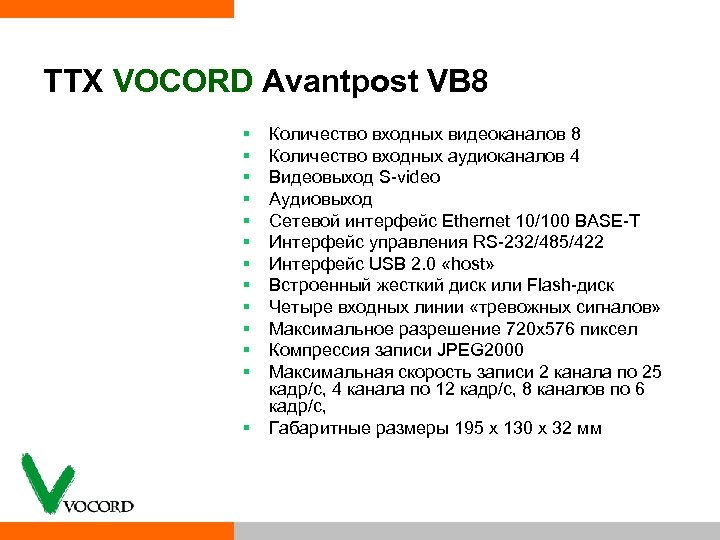

ТТХ VOCORD Avantpost VB 8 § § § § Количество входных видеоканалов 8 Количество входных аудиоканалов 4 Видеовыход S video Аудиовыход Сетевой интерфейс Ethernet 10/100 BASE T Интерфейс управления RS 232/485/422 Интерфейс USB 2. 0 «host» Встроенный жесткий диск или Flash диск Четыре входных линии «тревожных сигналов» Максимальное разрешение 720 x 576 пиксел Компрессия записи JPEG 2000 Максимальная скорость записи 2 канала по 25 кадр/с, 4 канала по 12 кадр/с, 8 каналов по 6 кадр/с, Габаритные размеры 195 х 130 х 32 мм

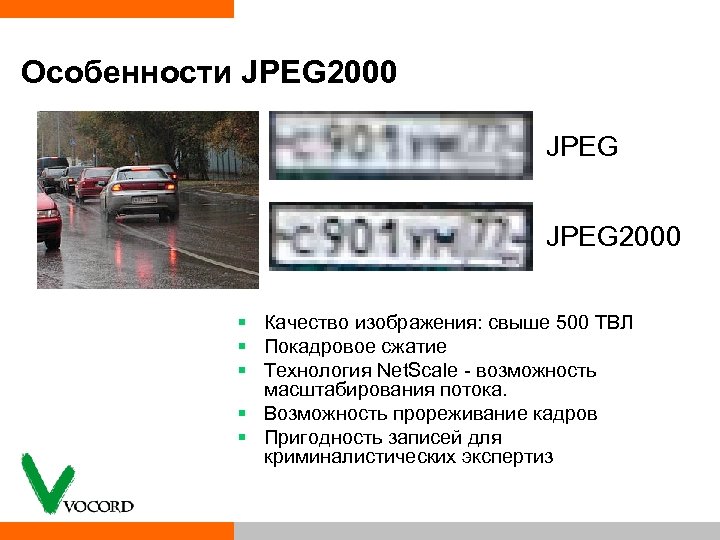

Особенности JPEG 2000 § Качество изображения: свыше 500 ТВЛ § Покадровое сжатие § Технология Net. Scale возможность масштабирования потока. § Возможность прореживание кадров § Пригодность записей для криминалистических экспертиз

Видеокодеки § Потоковые кодеки (межкадровое сжатие): o o o MPEG 4 (H. 264) Motion Wavelet Delta Wavelet DVPack Sream. Logic § Покадровые кодеки (покадровое сжатие): o JPEG (MJPEG) o JPEG 2000 (MJPEG 2000) o Wavelet

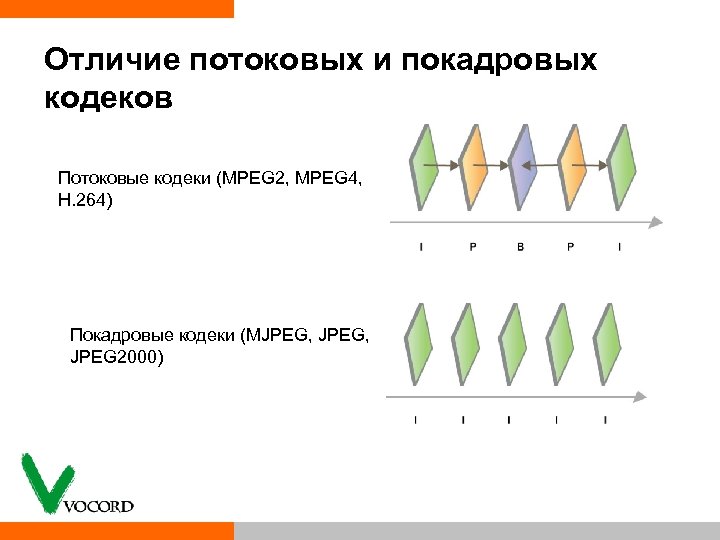

Отличие потоковых и покадровых кодеков Потоковые кодеки (MPEG 2, MPEG 4, H. 264) Покадровые кодеки (MJPEG, JPEG 2000)

Плюсы и минусы видеокодеков Потоковые (MPEG 4) Размер потока Покадровые (JPEG 2000) Небольшой (2 8 Мб) Побольше (8 16 Мб) Качество изображения Среднее Высокое Пригодность в Только опорные кадры Вся запись качестве доказательства в суде Устойчивость к потере Низкая (теряется весь Высокая (кадры кадров GOP) независимы) Масштабируемость Передача одновременно нескольких потоков Уменьшение разрешения «на лету» из основного потока

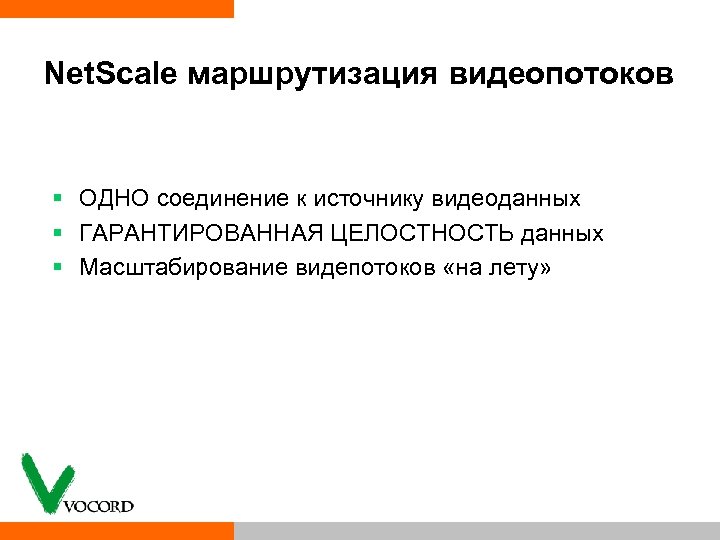

Net. Scale маршрутизация видеопотоков § ОДНО соединение к источнику видеоданных § ГАРАНТИРОВАННАЯ ЦЕЛОСТНОСТЬ данных § Масштабирование видепотоков «на лету»

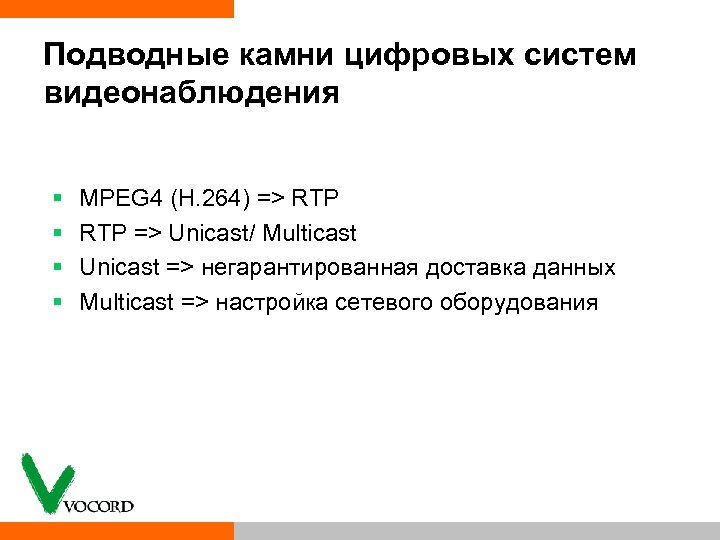

Подводные камни цифровых систем видеонаблюдения § § MPEG 4 (H. 264) => RTP => Unicast/ Multicast Unicast => негарантированная доставка данных Multicast => настройка сетевого оборудования

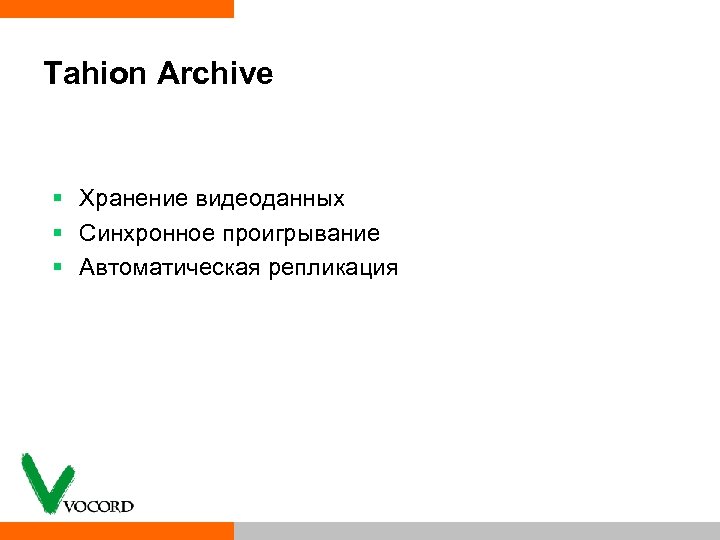

Tahion Archive § Хранение видеоданных § Синхронное проигрывание § Автоматическая репликация

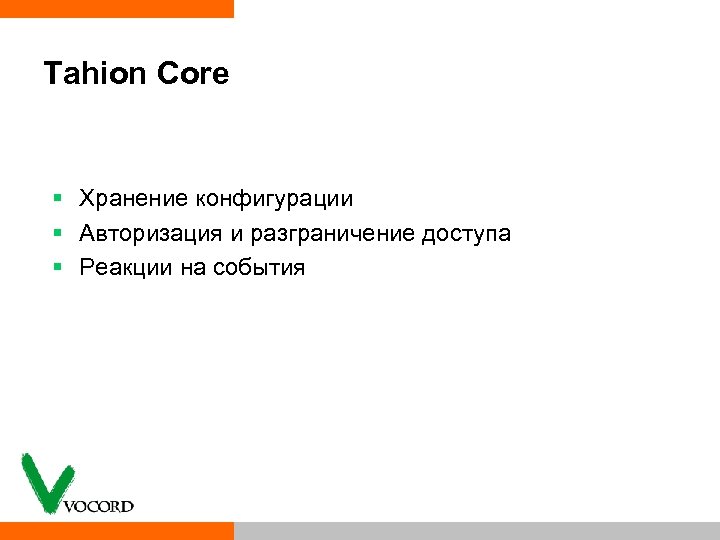

Tahion Core § Хранение конфигурации § Авторизация и разграничение доступа § Реакции на события

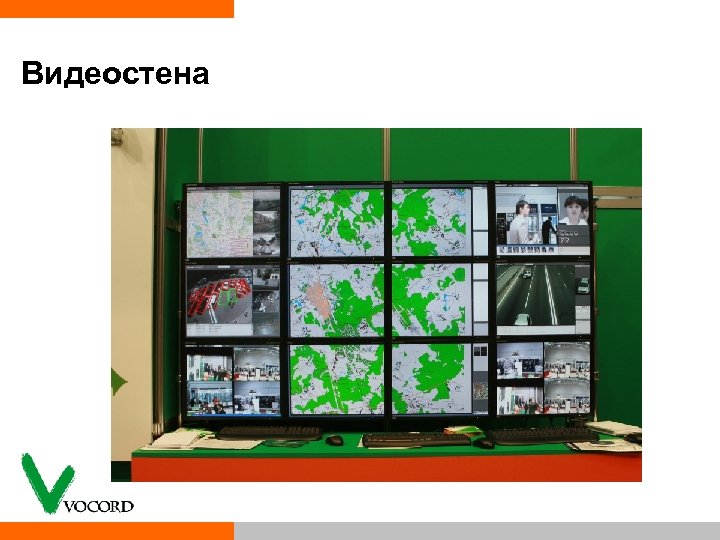

Видеостена

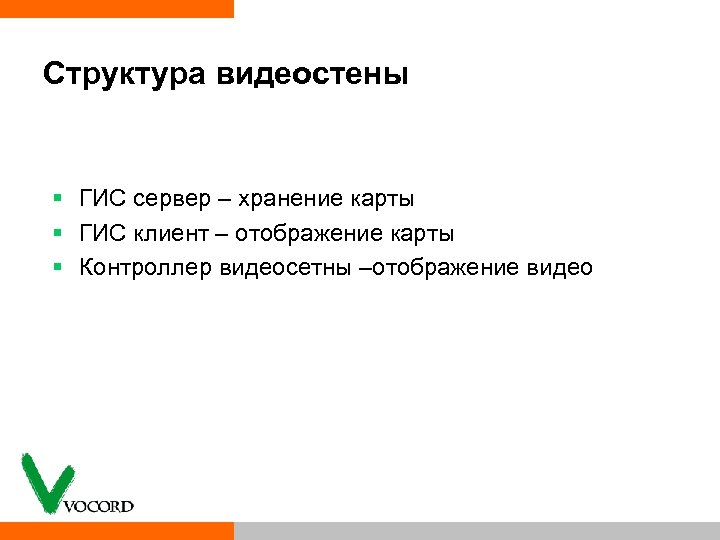

Структура видеостены § ГИС сервер – хранение карты § ГИС клиент – отображение карты § Контроллер видеосетны –отображение видео

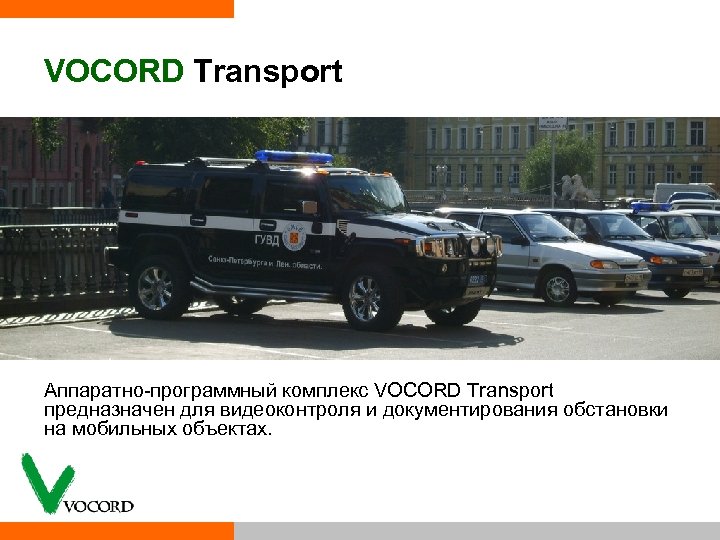

VOCORD Transport Аппаратно программный комплекс VOCORD Transport предназначен для видеоконтроля и документирования обстановки на мобильных объектах.

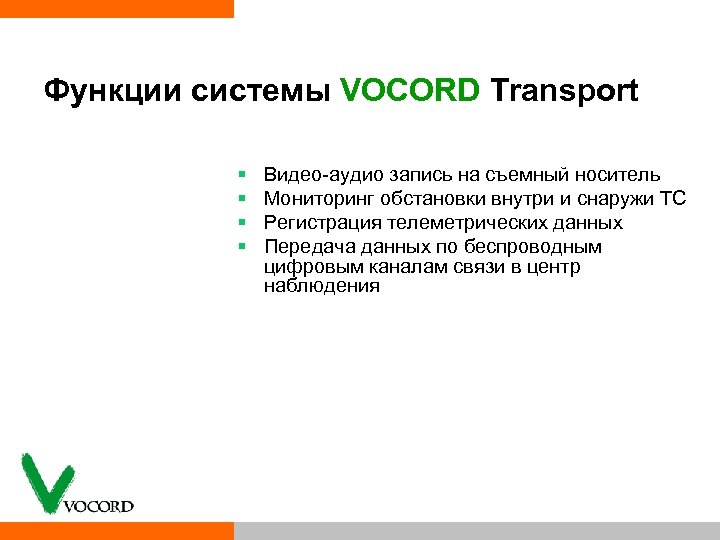

Функции системы VOCORD Transport § § Видео аудио запись на съемный носитель Мониторинг обстановки внутри и снаружи ТС Регистрация телеметрических данных Передача данных по беспроводным цифровым каналам связи в центр наблюдения

Система видеоконтроля на мобильных объектах VOCORD Transport

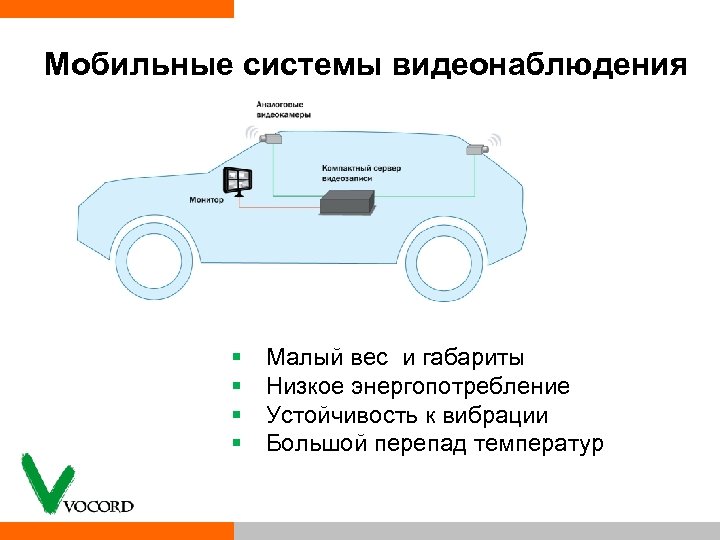

Мобильные системы видеонаблюдения § § Малый вес и габариты Низкое энергопотребление Устойчивость к вибрации Большой перепад температур

Пример: VOCORD Avantpost VM 4 § Съёмный HDD; § § Работа при нестабильном электропитании; Возможность интеграции с другими устройствами; Широкий температурный диапазон работы; Виброзащита.

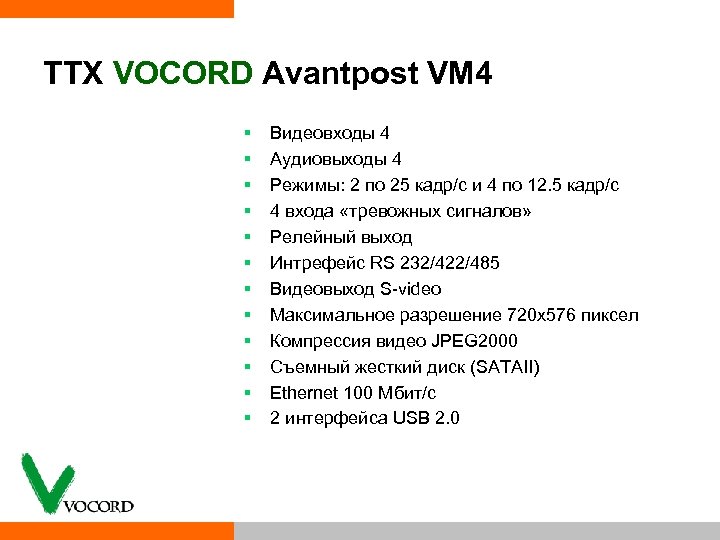

TTX VOCORD Avantpost VM 4 § Видеовходы 4 § Аудиовыходы 4 § Режимы: 2 по 25 кадр/с и 4 по 12. 5 кадр/с § 4 входа «тревожных сигналов» § Релейный выход § Интрефейс RS 232/422/485 § Видеовыход S video § Максимальное разрешение 720 x 576 пиксел § Компрессия видео JPEG 2000 § Съемный жесткий диск (SATAII) § Ethernet 100 Mбит/c § 2 интерфейса USB 2. 0

Видеоаналитика

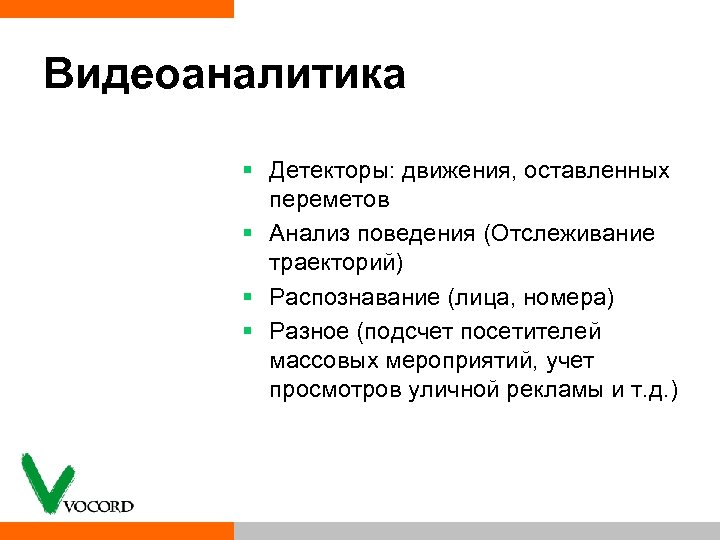

Видеоаналитика § Детекторы: движения, оставленных переметов § Анализ поведения (Отслеживание траекторий) § Распознавание (лица, номера) § Разное (подсчет посетителей массовых мероприятий, учет просмотров уличной рекламы и т. д. )

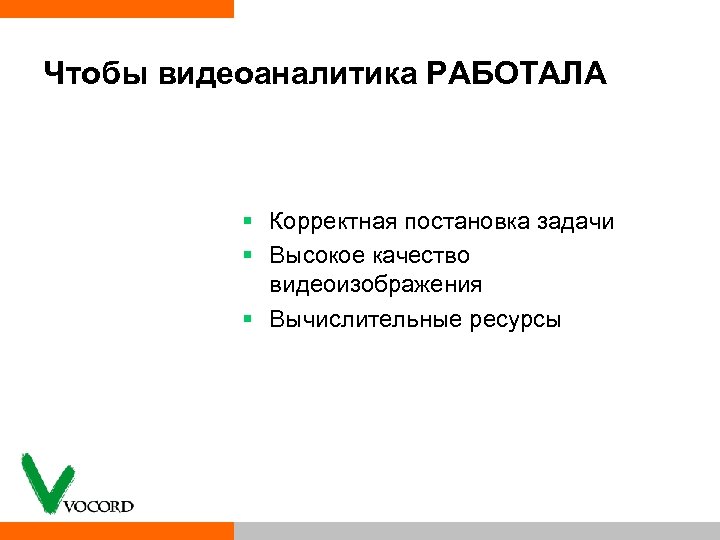

Чтобы видеоаналитика РАБОТАЛА § Корректная постановка задачи § Высокое качество видеоизображения § Вычислительные ресурсы

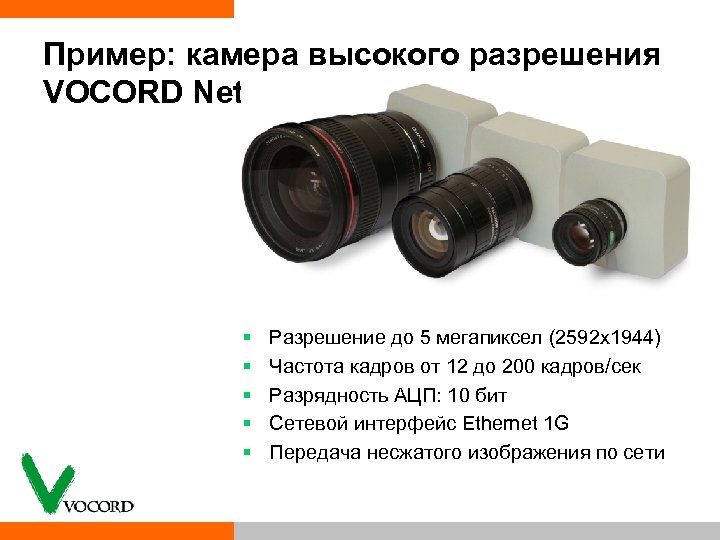

Пример: камера высокого разрешения VOCORD Netcam § § § Разрешение до 5 мегапиксел (2592 х1944) Частота кадров от 12 до 200 кадров/сек Разрядность АЦП: 10 бит Сетевой интерфейс Ethernet 1 G Передача несжатого изображения по сети

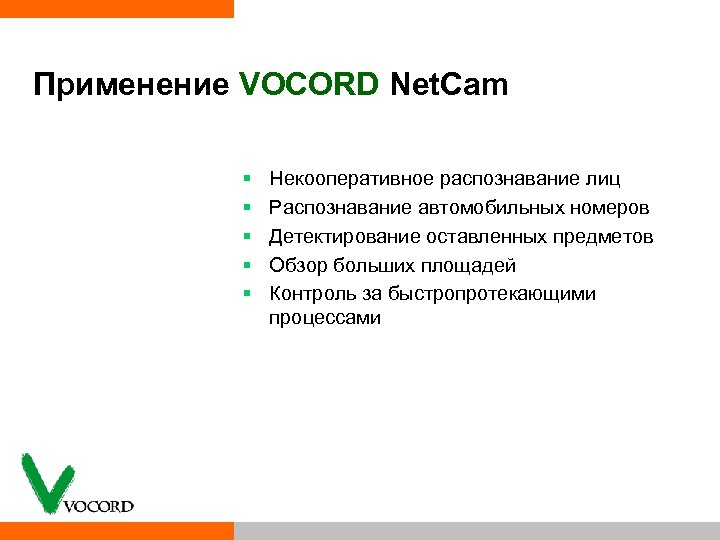

Применение VOCORD Net. Cam § § § Некооперативное распознавание лиц Распознавание автомобильных номеров Детектирование оставленных предметов Обзор больших площадей Контроль за быстропротекающими процессами

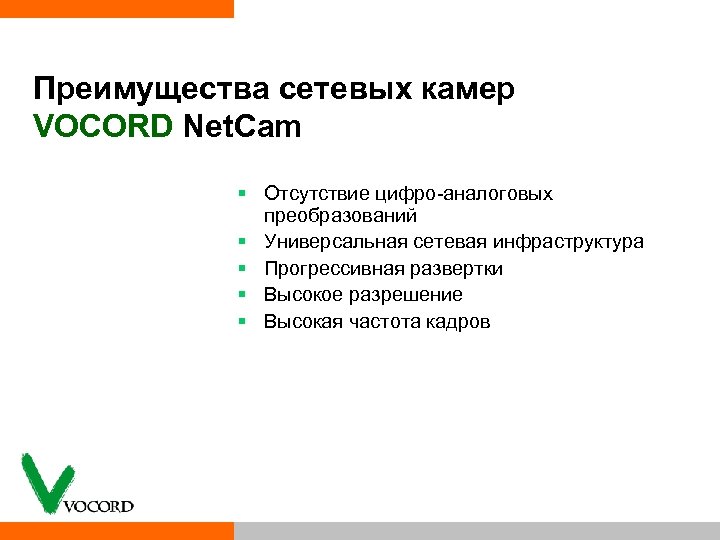

Преимущества сетевых камер VOCORD Net. Cam § Отсутствие цифро аналоговых преобразований § Универсальная сетевая инфраструктура § Прогрессивная развертки § Высокое разрешение § Высокая частота кадров

2048 x 1536 720 х576

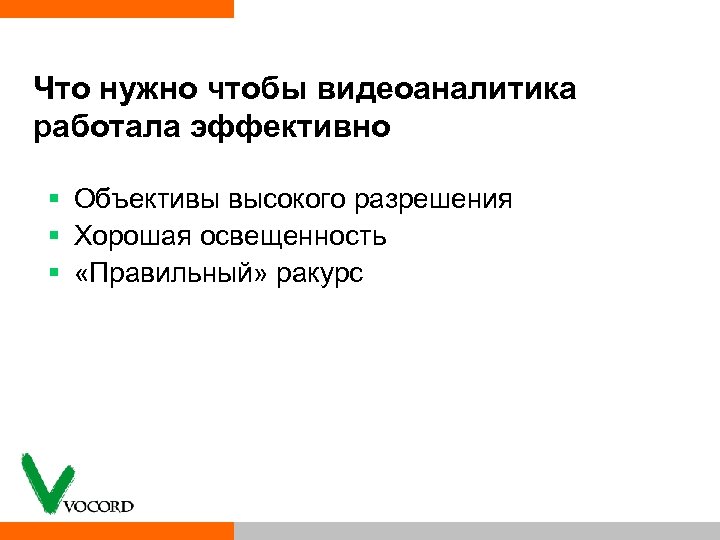

Что нужно чтобы видеоаналитика работала эффективно § Объективы высокого разрешения § Хорошая освещенность § «Правильный» ракурс

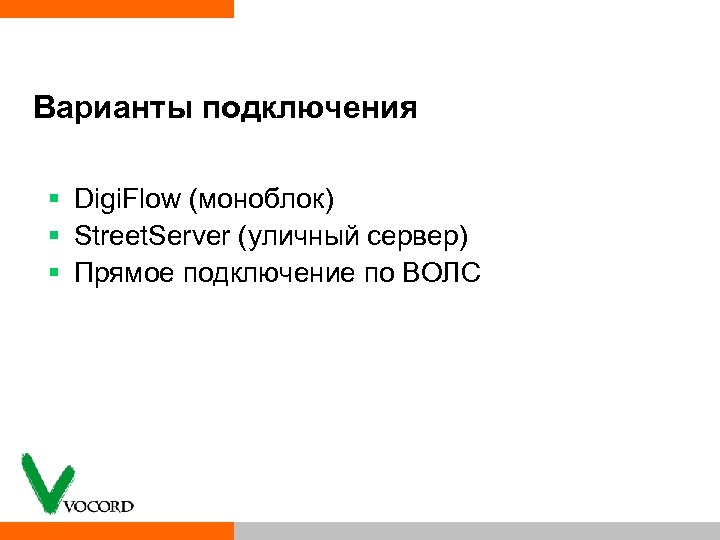

Варианты подключения § Digi. Flow (моноблок) § Street. Server (уличный сервер) § Прямое подключение по ВОЛС

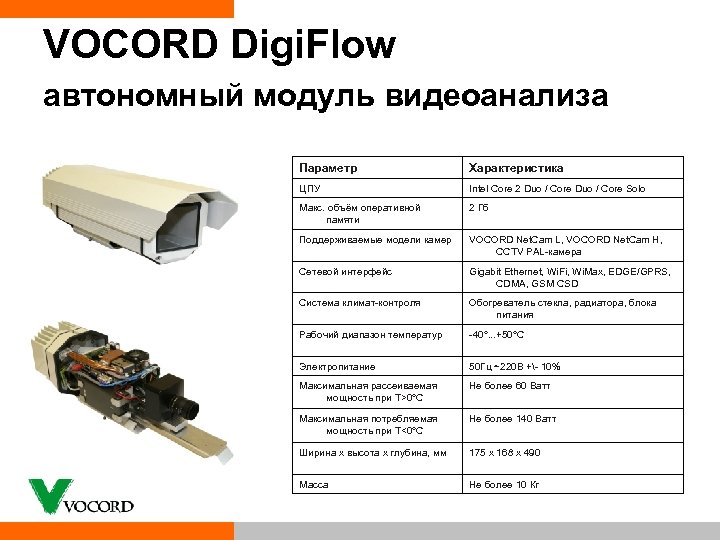

VOCORD Digi. Flow автономный модуль видеоанализа Параметр Характеристика ЦПУ Intel Core 2 Duo / Core Solo Макс. объём оперативной памяти 2 Гб Поддерживаемые модели камер VOCORD Net. Cam L, VOCORD Net. Cam H, CCTV PAL камера Сетевой интерфейс Gigabit Ethernet, Wi. Fi, Wi. Max, EDGE/GPRS, CDMA, GSM CSD Система климат контроля Обогреватель стекла, радиатора, блока питания Рабочий диапазон температур 40°. . . +50°С Электропитание 50 Гц ~220 В + 10% Максимальная рассеиваемая мощность при Т>0°C Не более 60 Ватт Максимальная потребляемая мощность при Т<0°C Не более 140 Ватт Ширина х высота х глубина, мм 175 х 168 х 490 Масса Не более 10 Кг

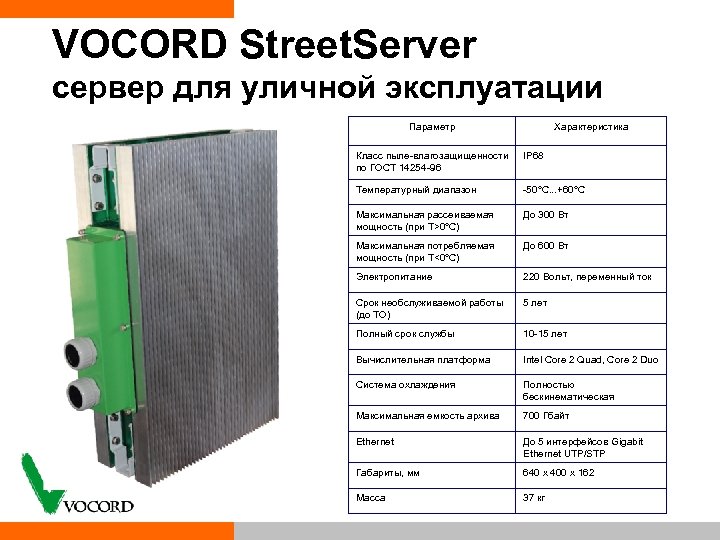

VOCORD Street. Server сервер для уличной эксплуатации Параметр Характеристика Класс пыле влагозащищенности по ГОСТ 14254 96 IP 68 Температурный диапазон 50°С. . . +60°С Максимальная рассеиваемая мощность (при T>0°С) До 300 Вт Максимальная потребляемая мощность (при T<0°С) До 600 Вт Электропитание 220 Вольт, переменный ток Срок необслуживаемой работы (до ТО) 5 лет Полный срок службы 10 15 лет Вычислительная платформа Intel Core 2 Quad, Core 2 Duo Система охлаждения Полностью бескинематическая Максимальная емкость архива 700 Гбайт Ethernet До 5 интерфейсов Gigabit Ethernet UTP/STP Габариты, мм 640 x 400 x 162 Масса 37 кг

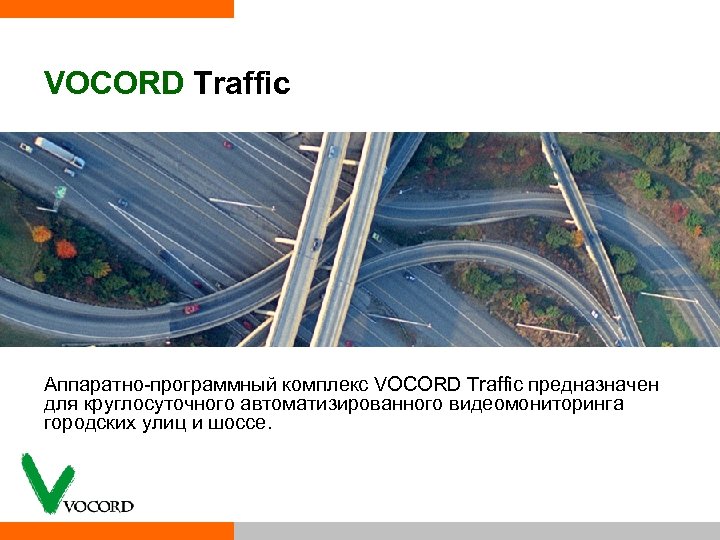

VOCORD Traffic Аппаратно программный комплекс VOCORD Traffic предназначен для круглосуточного автоматизированного видеомониторинга городских улиц и шоссе.

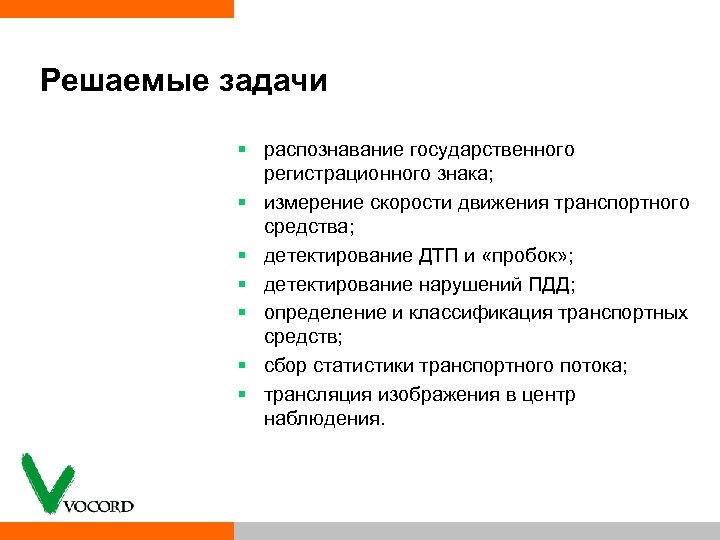

Решаемые задачи § распознавание государственного регистрационного знака; § измерение скорости движения транспортного средства; § детектирование ДТП и «пробок» ; § детектирование нарушений ПДД; § определение и классификация транспортных средств; § сбор статистики транспортного потока; § трансляция изображения в центр наблюдения.

Сбор статистики транспортных потоков Исходные данные: § тип ТС § скорость движения § полоса движения и т. д. Статистические отчеты: §загрузка дороги §средняя скорость движения §дистанции между ТС Применение: §автоматическое управления дорожным движения §анализ транспортных потоков

Сбор и трансляция данных

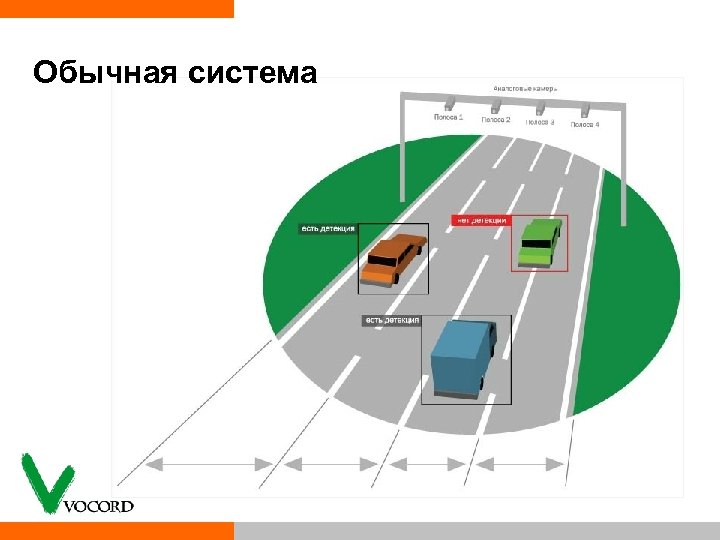

Обычная система

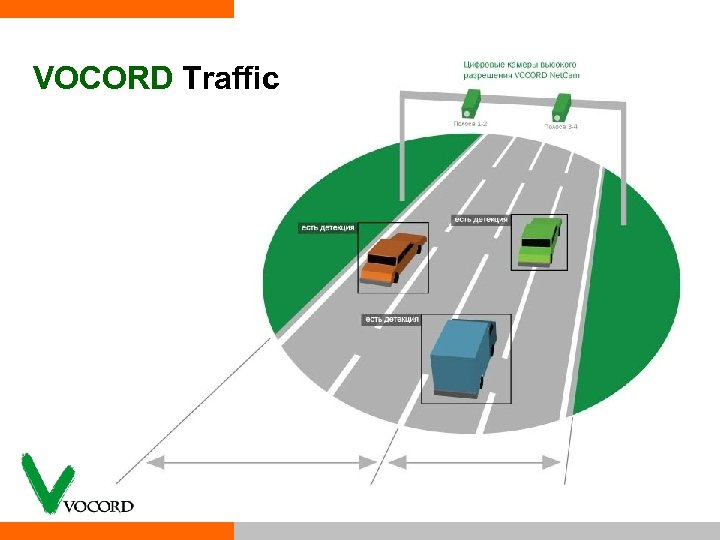

VOCORD Traffic

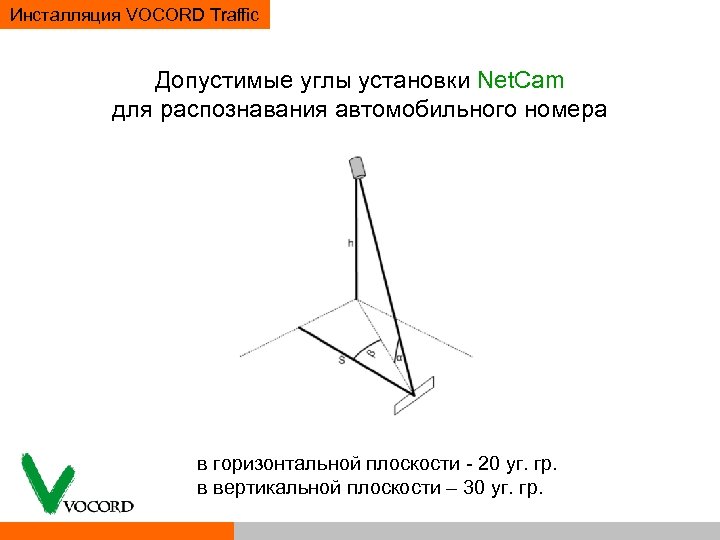

Инсталляция VOCORD Traffic Допустимые углы установки Net. Cam для распознавания автомобильного номера в горизонтальной плоскости 20 уг. гр. в вертикальной плоскости – 30 уг. гр.

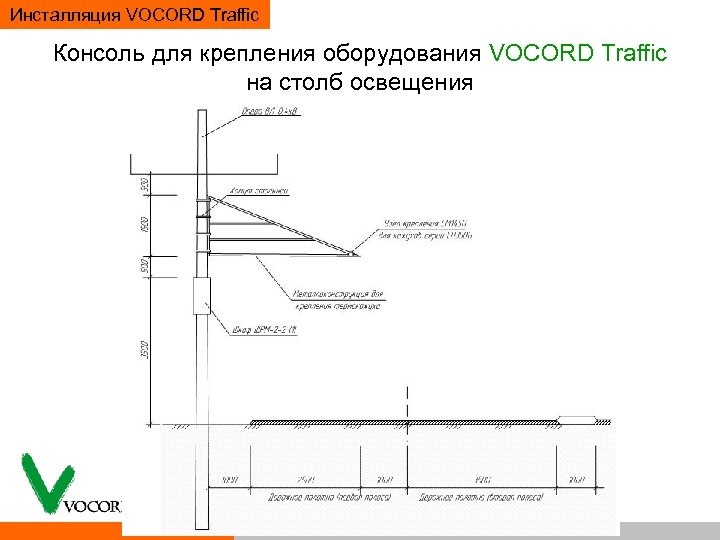

Инсталляция VOCORD Traffic Консоль для крепления оборудования VOCORD Traffic на столб освещения

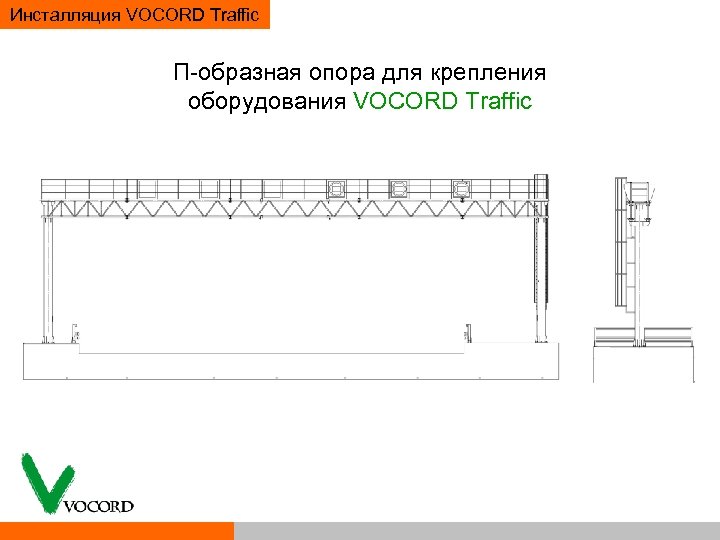

Инсталляция VOCORD Traffic П образная опора для крепления оборудования VOCORD Traffic

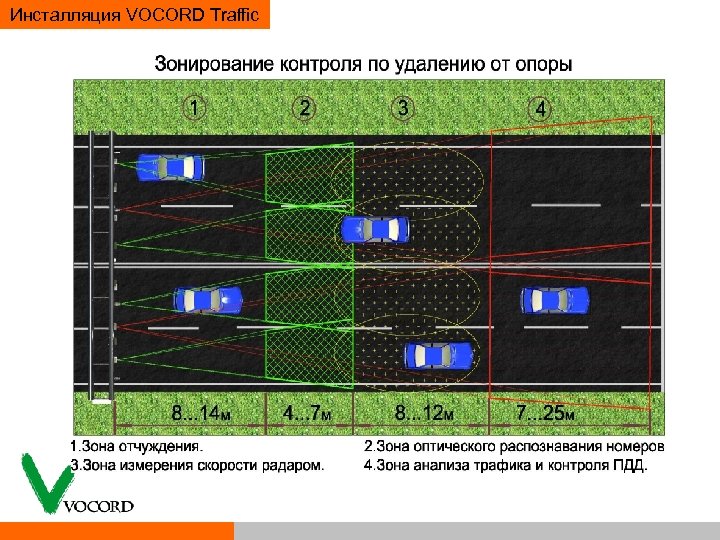

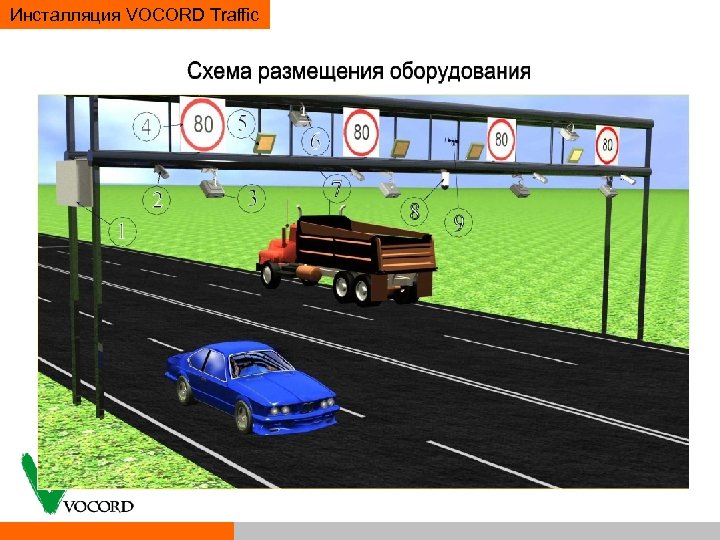

Инсталляция VOCORD Traffic

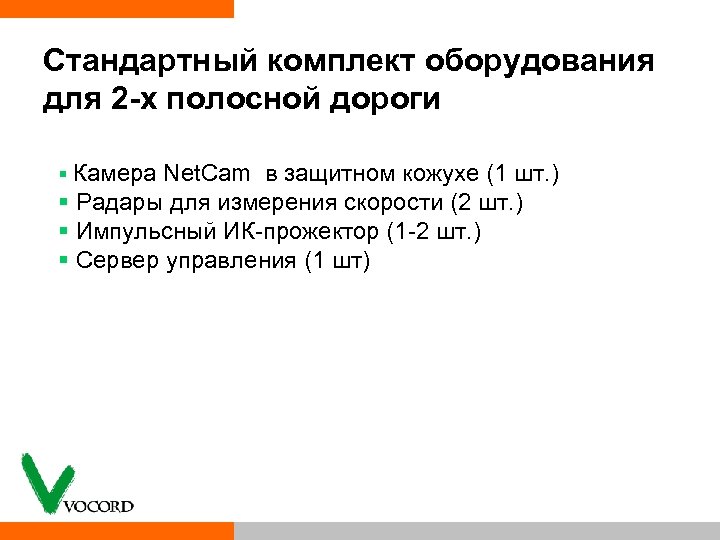

Стандартный комплект оборудования для 2 -х полосной дороги § Камера Net. Cam в защитном кожухе (1 шт. ) § Радары для измерения скорости (2 шт. ) § Импульсный ИК прожектор (1 2 шт. ) § Сервер управления (1 шт)

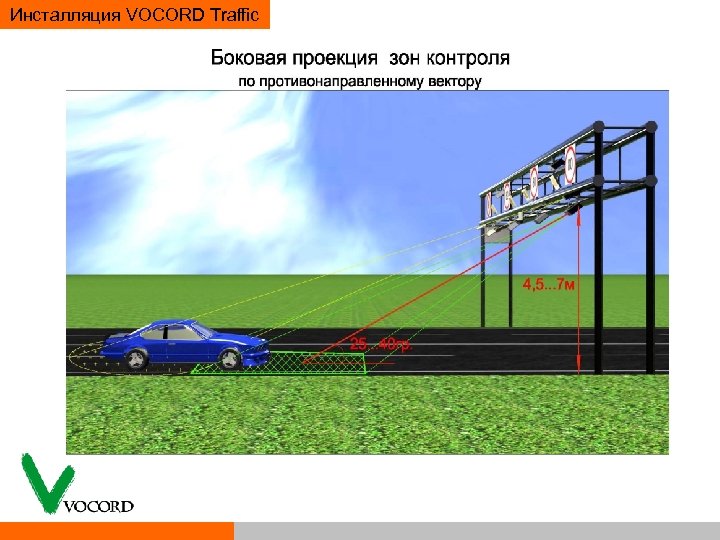

Инсталляция VOCORD Traffic

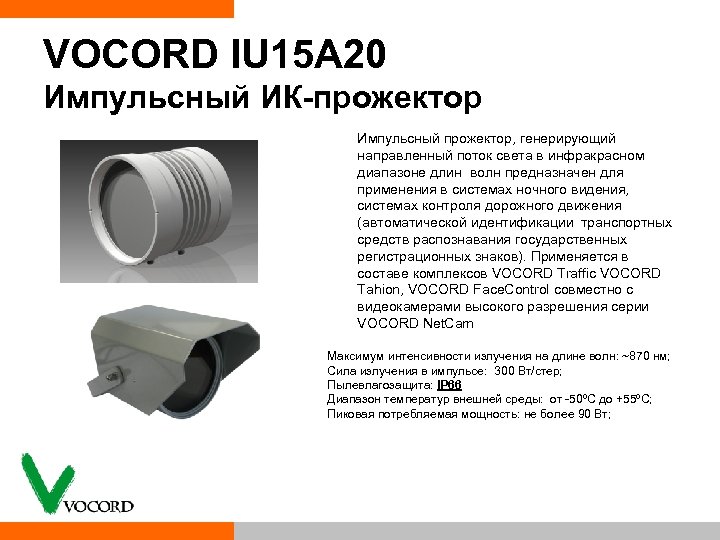

VOCORD IU 15 A 20 Импульсный ИК-прожектор Импульсный прожектор, генерирующий направленный поток света в инфракрасном диапазоне длин волн предназначен для применения в системах ночного видения, системах контроля дорожного движения (автоматической идентификации транспортных средств распознавания государственных регистрационных знаков). Применяется в составе комплексов VOCORD Traffic VOCORD Tahion, VOCORD Face. Control совместно с видеокамерами высокого разрешения серии VOCORD Net. Cam Максимум интенсивности излучения на длине волн: ~870 нм; Сила излучения в импульсе: 300 Вт/стер; Пылевлагозащита: IP 66 Диапазон температур внешней среды: от 50ºС до +55ºС; Пиковая потребляемая мощность: не более 90 Вт;

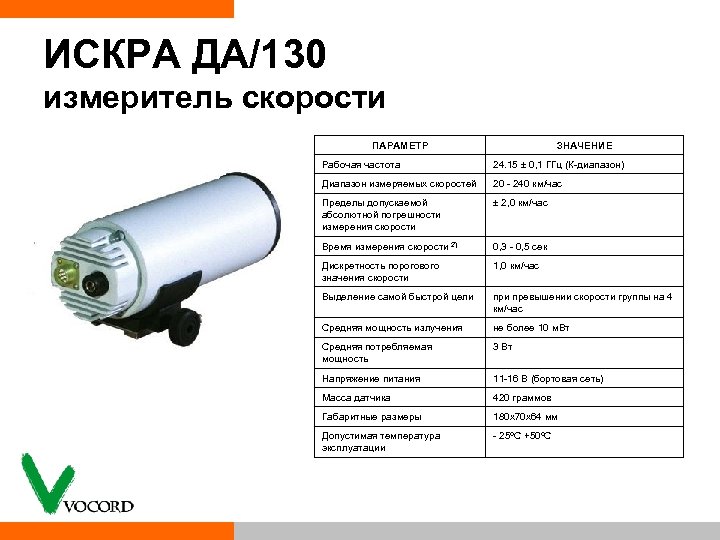

ИСКРА ДА/130 измеритель скорости ПАРАМЕТР ЗНАЧЕНИЕ Рабочая частота 24. 15 ± 0, 1 ГГц (К диапазон) Диапазон измеряемых скоростей 20 240 км/час Пределы допускаемой абсолютной погрешности измерения скорости ± 2, 0 км/час Время измерения скорости 2) 0, 3 0, 5 сек Дискретность порогового значения скорости 1, 0 км/час Выделение самой быстрой цели превышении скорости группы на 4 км/час Средняя мощность излучения не более 10 м. Вт Средняя потребляемая мощность 3 Вт Напряжение питания 11 16 В (бортовая сеть) Масса датчика 420 граммов Габаритные размеры 180 х70 х64 мм Допустимая температура эксплуатации 25ºС +50ºС

VOCORD Face. Control Аппаратно программный комплекс VOCORD Face. Control предназначен для автоматического некооперативного выделения изображений лиц из панорамного видеопотока и их последующего распознавания.

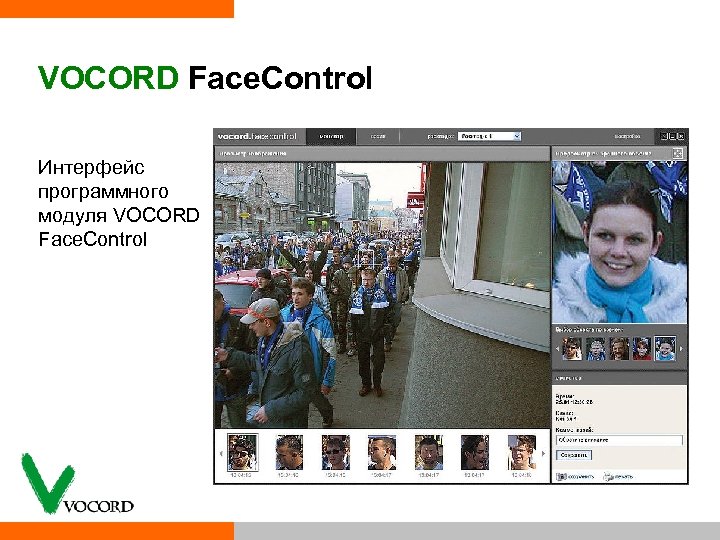

VOCORD Face. Control Интерфейс программного модуля VOCORD Face. Control

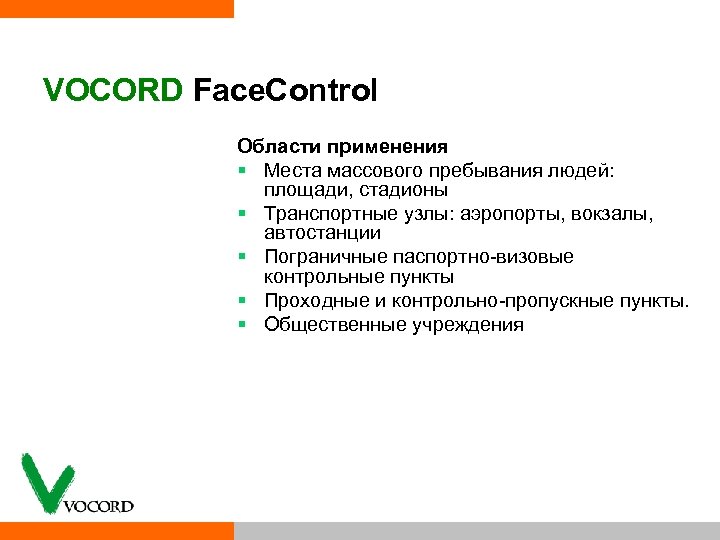

VOCORD Face. Control Области применения § Места массового пребывания людей: площади, стадионы § Транспортные узлы: аэропорты, вокзалы, автостанции § Пограничные паспортно визовые контрольные пункты § Проходные и контрольно пропускные пункты. § Общественные учреждения

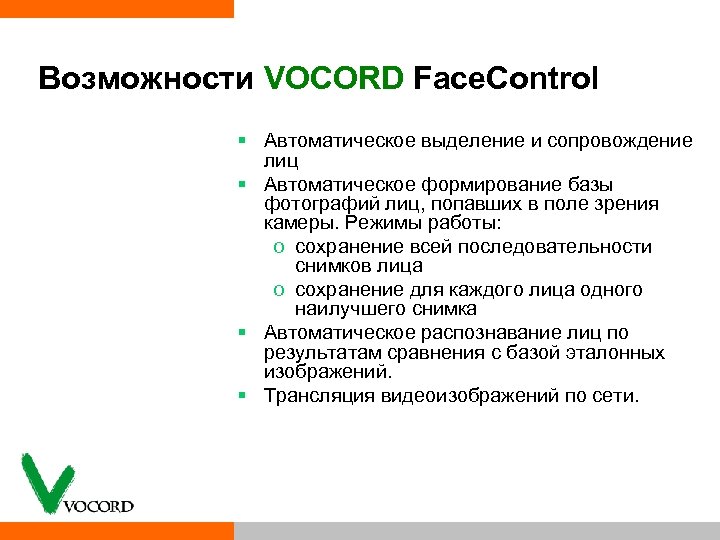

Возможности VOCORD Face. Control § Автоматическое выделение и сопровождение лиц § Автоматическое формирование базы фотографий лиц, попавших в поле зрения камеры. Режимы работы: o сохранение всей последовательности снимков лица o сохранение для каждого лица одного наилучшего снимка § Автоматическое распознавание лиц по результатам сравнения с базой эталонных изображений. § Трансляция видеоизображений по сети.

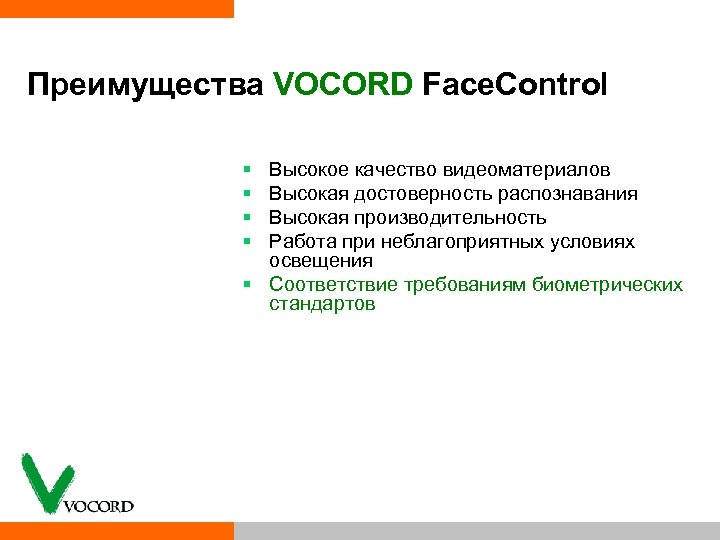

Преимущества VOCORD Face. Control § § Высокое качество видеоматериалов Высокая достоверность распознавания Высокая производительность Работа при неблагоприятных условиях освещения § Соответствие требованиям биометрических стандартов

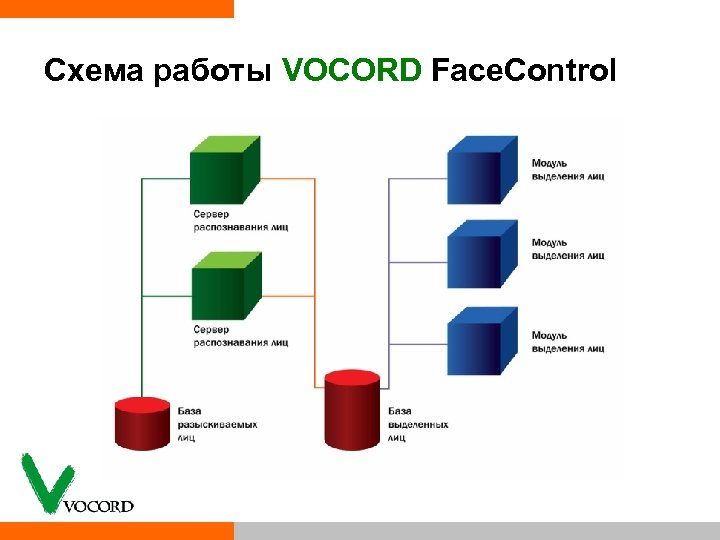

Схема работы VOCORD Face. Control

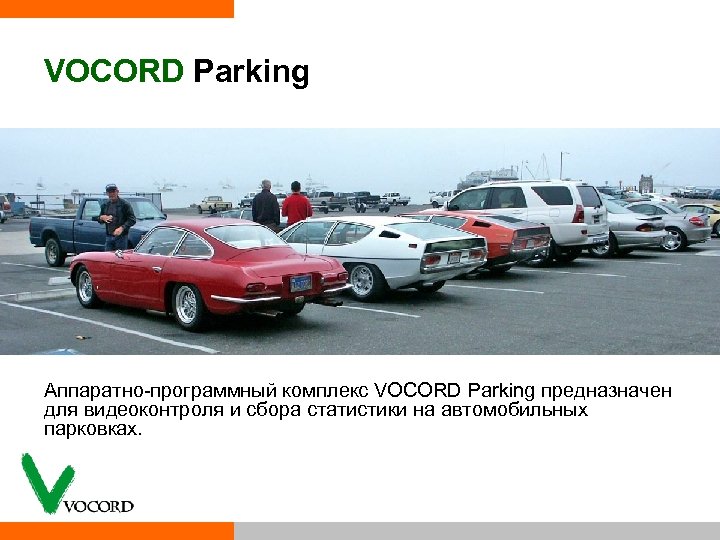

VOCORD Parking Аппаратно программный комплекс VOCORD Parking предназначен для видеоконтроля и сбора статистики на автомобильных парковках.

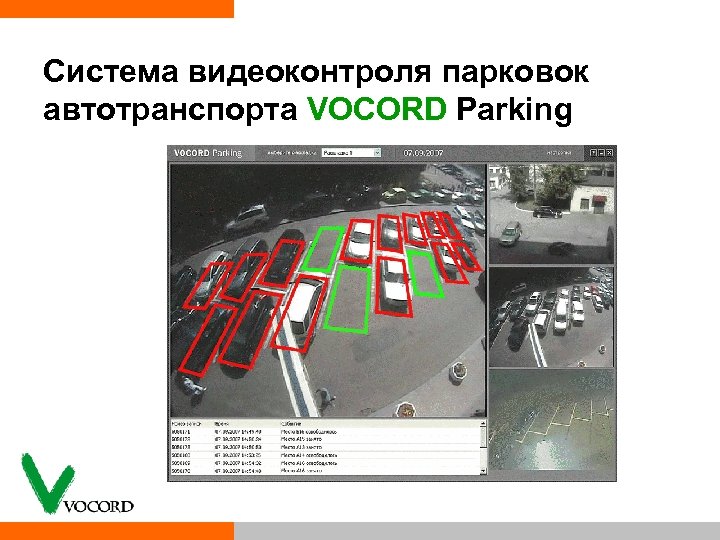

Система видеоконтроля парковок автотранспорта VOCORD Parking

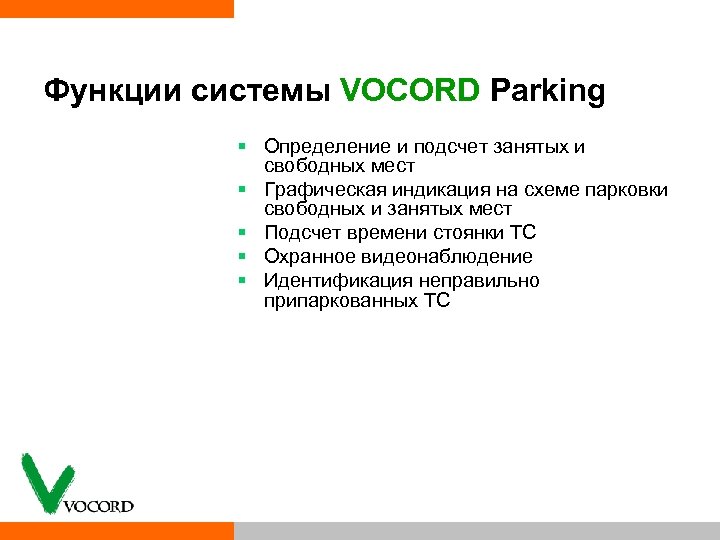

Функции системы VOCORD Parking § Определение и подсчет занятых и свободных мест § Графическая индикация на схеме парковки свободных и занятых мест § Подсчет времени стоянки ТС § Охранное видеонаблюдение § Идентификация неправильно припаркованных ТС
