КОМПЛЕКСНЫЕ РЕШЕНИЯ ПО ЭЛЕКТРОСНАБЖЕНИЮ ОБЪЕКТОВ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «ЭЛТЕХНИКА» Презентация для МРСК «Северо-Запада» Декабрь 2009 года Санкт-Петербург

ПО «Элтехника» www. elteh. ru Миссия Мы предлагаем современные решения для эффективного электроснабжения, формируя рынок качественного электротехнического оборудования, способствуя техническому прогрессу и развитию общества. Видение Производственное объединение «Элтехника» динамично развивающаяся компания с современной системой управления, предлагающая комплексные решения по электроснабжению объектов.

ООО «ПСМУ «ПО Элтехника» www. elteh. ru Комплексные решения для систем электроснабжения объектов Проектирование, согласование проектов, поставка, проведение строительных, монтажных и пусконаладочных работ, гарантийное, послегарантийное и сервисное обслуживание поставленного оборудования, обучение персонала заказчика.

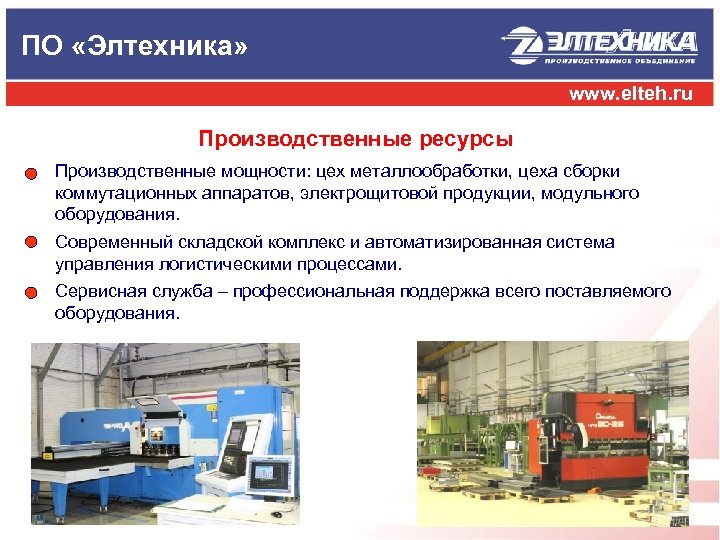

ПО «Элтехника» www. elteh. ru Производственные ресурсы Производственные мощности: цех металлообработки, цеха сборки коммутационных аппаратов, электрощитовой продукции, модульного оборудования. Современный складской комплекс и автоматизированная система управления логистическими процессами. Сервисная служба – профессиональная поддержка всего поставляемого оборудования.

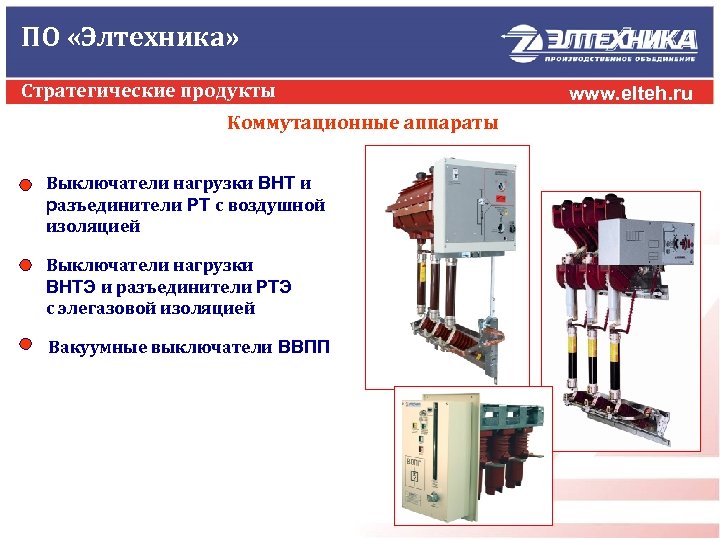

ПО «Элтехника» Стратегические продукты Коммутационные аппараты Выключатели нагрузки ВНТ и разъединители РТ с воздушной изоляцией Выключатели нагрузки ВНТЭ и разъединители РТЭ с элегазовой изоляцией Вакуумные выключатели ВВПП www. elteh. ru

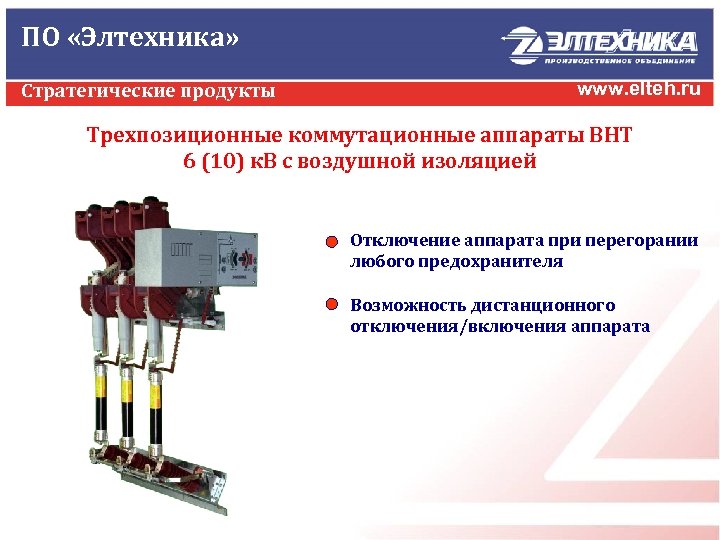

ПО «Элтехника» Стратегические продукты www. elteh. ru Трехпозиционные коммутационные аппараты ВНТ 6 (10) к. В с воздушной изоляцией Отключение аппарата при перегорании любого предохранителя Возможность дистанционного отключения/включения аппарата

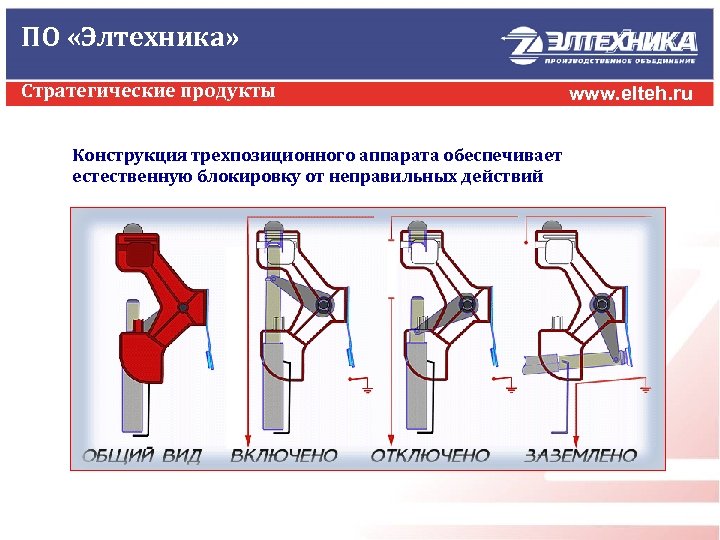

ПО «Элтехника» Стратегические продукты Конструкция трехпозиционного аппарата обеспечивает естественную блокировку от неправильных действий www. elteh. ru

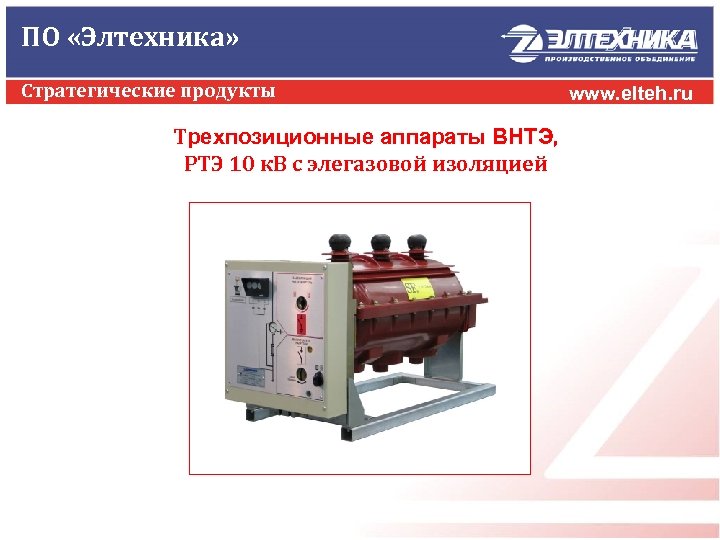

ПО «Элтехника» Стратегические продукты Трехпозиционные аппараты ВНТЭ, РТЭ 10 к. В с элегазовой изоляцией www. elteh. ru

ПО «Элтехника» Стратегические продукты www. elteh. ru

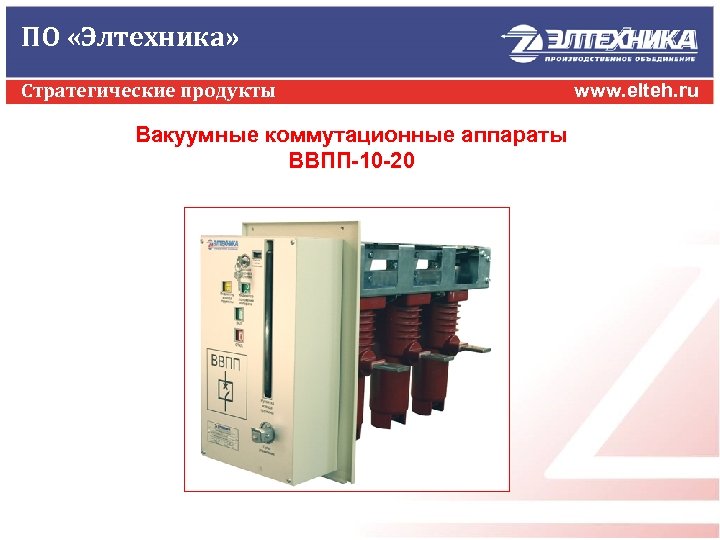

ПО «Элтехника» Стратегические продукты Вакуумные коммутационные аппараты ВВПП-10 -20 www. elteh. ru

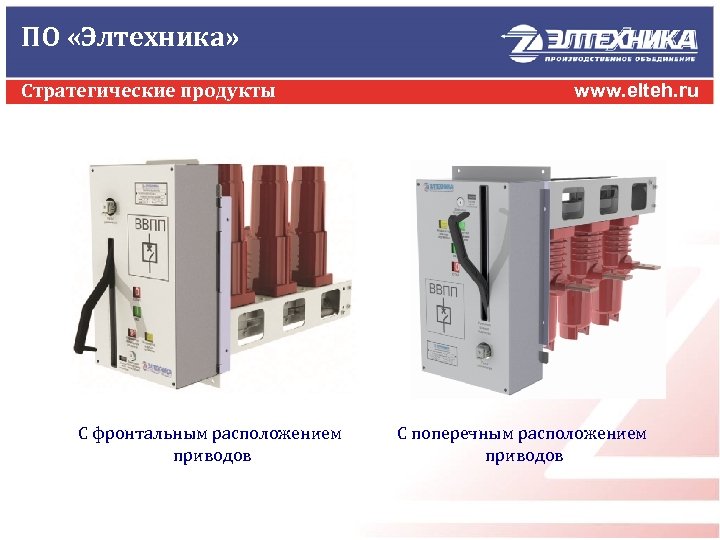

ПО «Элтехника» Стратегические продукты С фронтальным расположением приводов www. elteh. ru С поперечным расположением приводов

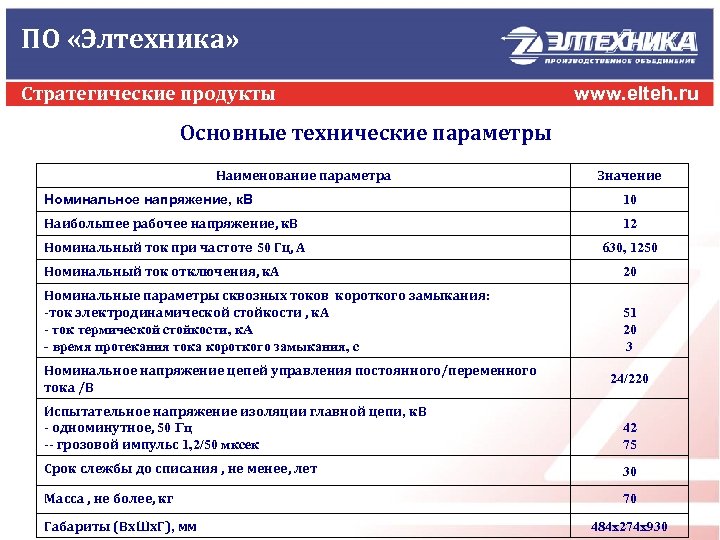

ПО «Элтехника» Стратегические продукты www. elteh. ru Основные технические параметры Наименование параметра Значение Номинальное напряжение, к. В 10 Наибольшее рабочее напряжение, к. В 12 Номинальный ток при частоте 50 Гц, А 630, 1250 Номинальный ток отключения, к. А 20 Номинальные параметры сквозных токов короткого замыкания: -ток электродинамической стойкости , к. А - ток термической стойкости, к. А - время протекания тока короткого замыкания, с 51 20 3 Номинальное напряжение цепей управления постоянного/переменного тока /В 24/220 Испытательное напряжение изоляции главной цепи, к. В - одноминутное, 50 Гц -- грозовой импульс 1, 2/50 мксек 42 75 Срок слежбы до списания , не менее, лет 30 Масса , не более, кг 70 Габариты (Вх. Шх. Г), мм 484 x 274 x 930

ПО «Элтехника» Стратегические продукты www. elteh. ru Особенности конструкции ВВПП 1. 2. 3. 4. 5. 6. Выключатель изготавливается в трехполюсном исполнении на общем основании. Привод – пружинный, независимого действия, использующий энергию предварительно взведенной пружины, запасенную в приводе до совершения операции включения или отключения. Опционно привод оснащен мотор-редуктором и электромагнитами (соленоидами) управления. Взведение пружины: - вручную с помощью рукоятки на передней панели привода; - дистанционно или автоматически (в зависимости от схемы вторичных цепей) с помощью установленного внутри привода мотор-редуктора. Минимальное время срабатывания после дистанционной или автоматической подачи команды включение/отключение обеспечивают соленоиды, установленные в приводе. Выключатель позволяет реализовать любые режимы АВР или АПВ согласно принятому алгоритму управления.

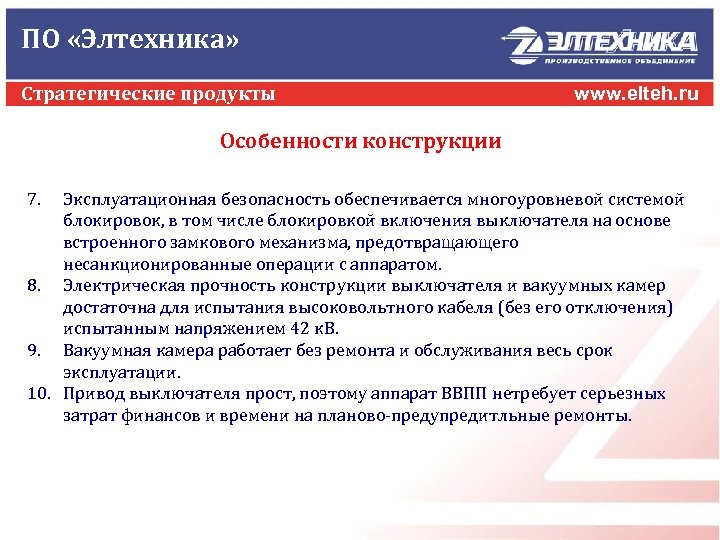

ПО «Элтехника» Стратегические продукты www. elteh. ru Особенности конструкции 7. Эксплуатационная безопасность обеспечивается многоуровневой системой блокировок, в том числе блокировкой включения выключателя на основе встроенного замкового механизма, предотвращающего несанкционированные операции с аппаратом. 8. Электрическая прочность конструкции выключателя и вакуумных камер достаточна для испытания высоковольтного кабеля (без его отключения) испытанным напряжением 42 к. В. 9. Вакуумная камера работает без ремонта и обслуживания весь срок эксплуатации. 10. Привод выключателя прост, поэтому аппарат ВВПП нетребует серьезных затрат финансов и времени на планово-предупредитльные ремонты.

ПО «Элтехника» Стратегические продукты www. elteh. ru Применение пружинно-моторного привода с электромагнитами управления позволяет: - При отсутствии оперативного тока произвести ручное включение/отключение аппарата. - Применить данный выключатель в системах релейной защиты трансформаторов без дополнительного источника питания. - Реализовать любые режимы автоматического ввода резерва (АВР) или автоматического повторного включения (АПВ). - Организовать механическую связь в ячейках КСО для блокировки разъединителей в зависимости от положения.

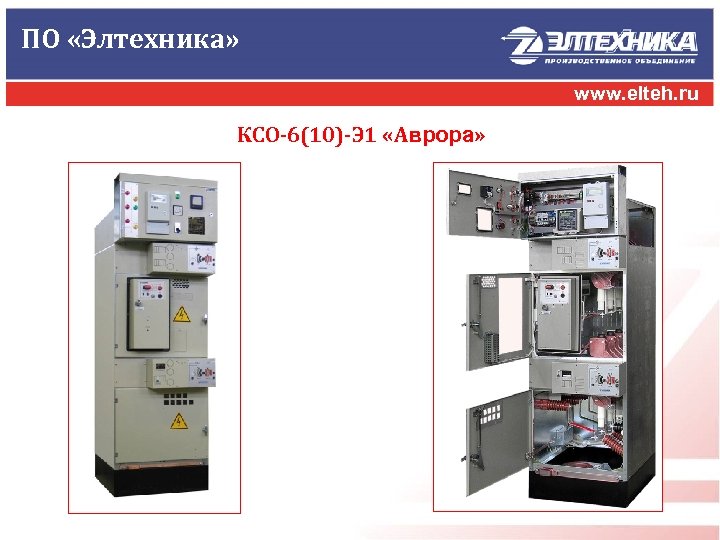

ПО «Элтехника» www. elteh. ru КСО-6(10)-Э 1 «Аврора»

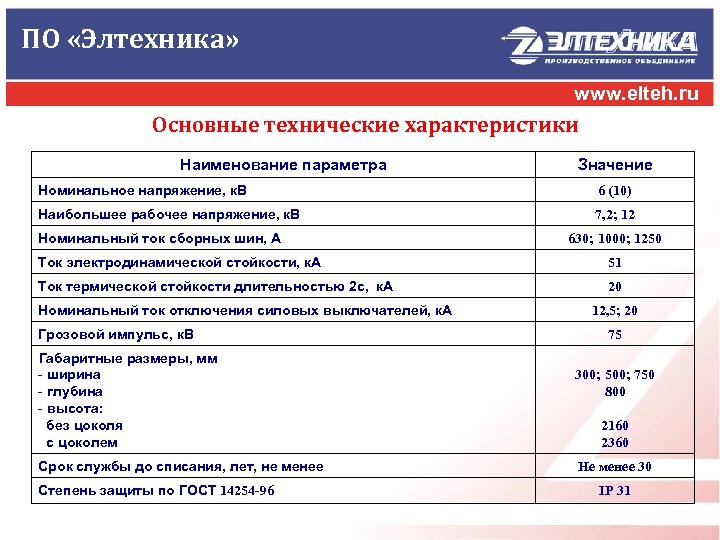

ПО «Элтехника» www. elteh. ru Основные технические характеристики Наименование параметра Значение Номинальное напряжение, к. В 6 (10) Наибольшее рабочее напряжение, к. В 7, 2; 12 Номинальный ток сборных шин, А 630; 1000; 1250 Ток электродинамической стойкости, к. А 51 Ток термической стойкости длительностью 2 с, к. А 20 Номинальный ток отключения силовых выключателей, к. А Грозовой импульс, к. В Габаритные размеры, мм - ширина - глубина - высота: без цоколя с цоколем Срок службы до списания, лет, не менее Степень защиты по ГОСТ 14254 -96 12, 5; 20 75 300; 500; 750 800 2160 2360 Не менее 30 IP 31

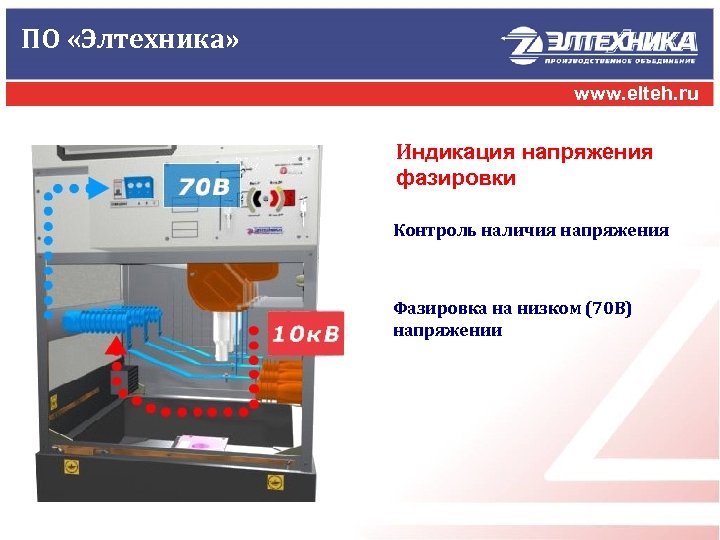

ПО «Элтехника» www. elteh. ru Индикация напряжения фазировки Контроль наличия напряжения Фазировка на низком (70 В) напряжении

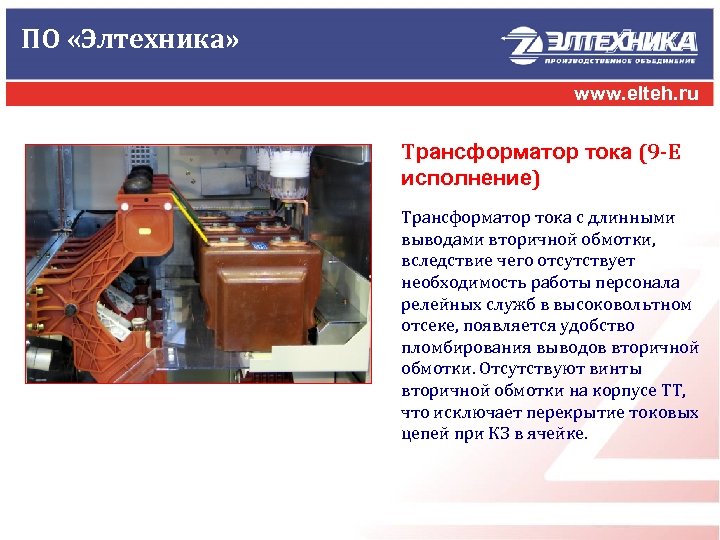

ПО «Элтехника» www. elteh. ru Трансформатор тока (9 -Е исполнение) Трансформатор тока с длинными выводами вторичной обмотки, вследствие чего отсутствует необходимость работы персонала релейных служб в высоковольтном отсеке, появляется удобство пломбирования выводов вторичной обмотки. Отсутствуют винты вторичной обмотки на корпусе ТТ, что исключает перекрытие токовых цепей при КЗ в ячейке.

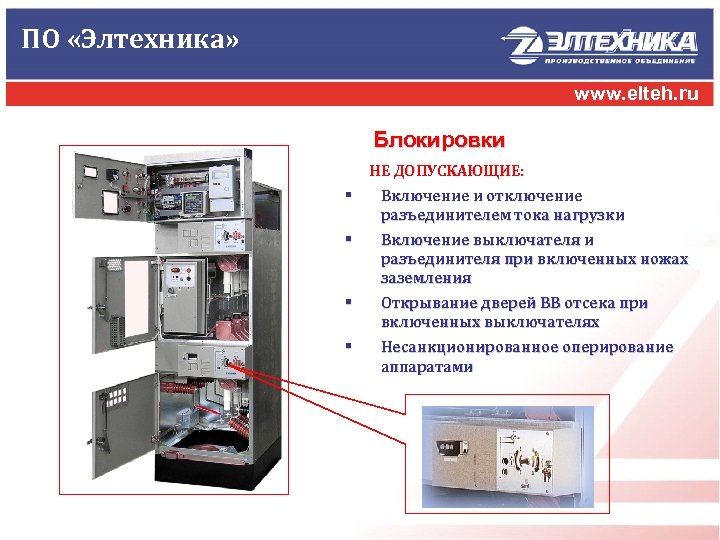

ПО «Элтехника» www. elteh. ru Блокировки НЕ ДОПУСКАЮЩИЕ: § Включение и отключение разъединителем тока нагрузки § Включение выключателя и разъединителя при включенных ножах заземления § Открывание дверей ВВ отсека при включенных выключателях § Несанкционированное оперирование аппаратами

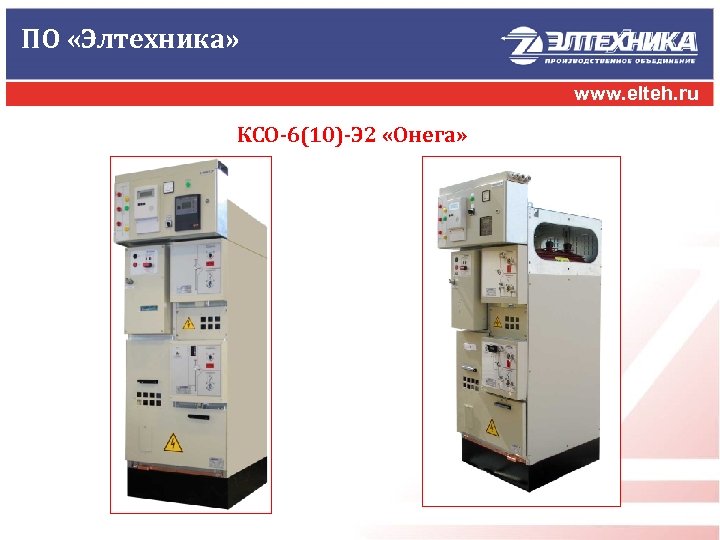

ПО «Элтехника» www. elteh. ru КСО-6(10)-Э 2 «Онега»

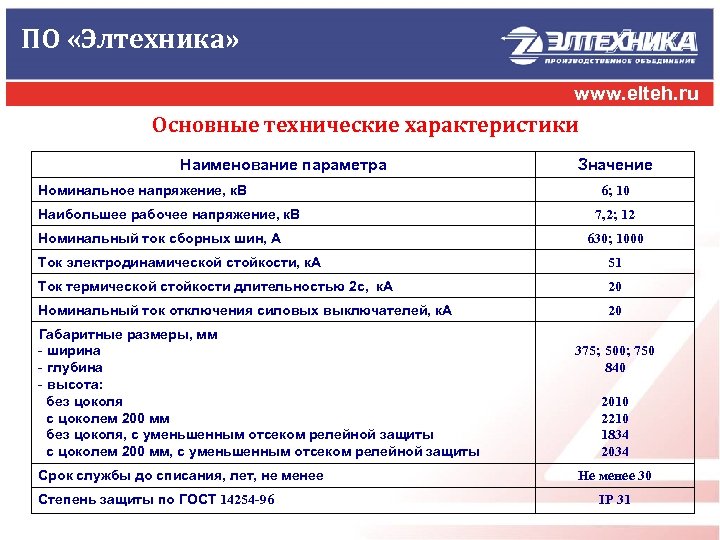

ПО «Элтехника» www. elteh. ru Основные технические характеристики Наименование параметра Номинальное напряжение, к. В Наибольшее рабочее напряжение, к. В Номинальный ток сборных шин, А Значение 6; 10 7, 2; 12 630; 1000 Ток электродинамической стойкости, к. А 51 Ток термической стойкости длительностью 2 с, к. А 20 Номинальный ток отключения силовых выключателей, к. А 20 Габаритные размеры, мм - ширина - глубина - высота: без цоколя с цоколем 200 мм без цоколя, с уменьшенным отсеком релейной защиты с цоколем 200 мм, с уменьшенным отсеком релейной защиты Срок службы до списания, лет, не менее Степень защиты по ГОСТ 14254 -96 375; 500; 750 840 2010 2210 1834 2034 Не менее 30 IP 31

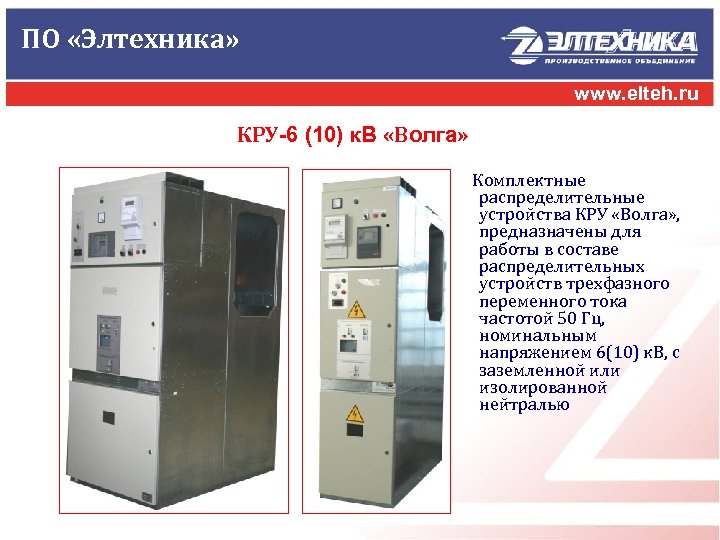

ПО «Элтехника» www. elteh. ru КРУ-6 (10) к. В «Волга» Комплектные распределительные устройства КРУ «Волга» , предназначены для работы в составе распределительных устройств трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) к. В, с заземленной или изолированной нейтралью

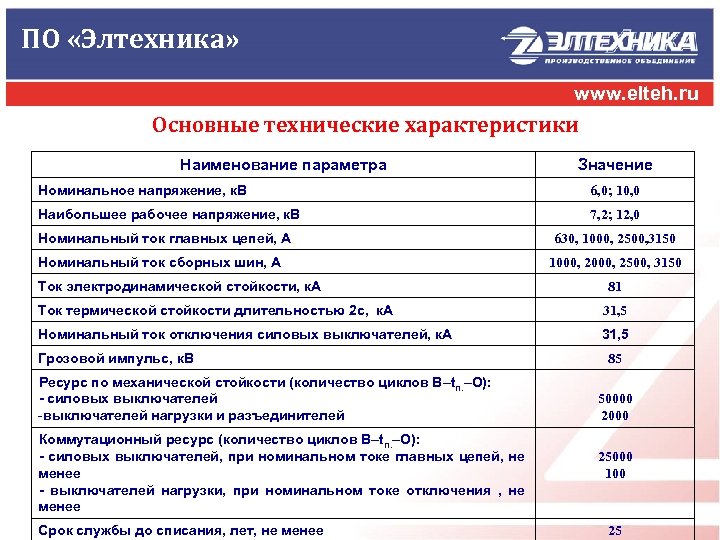

ПО «Элтехника» www. elteh. ru Основные технические характеристики Наименование параметра Значение Номинальное напряжение, к. В 6, 0; 10, 0 Наибольшее рабочее напряжение, к. В 7, 2; 12, 0 Номинальный ток главных цепей, А Номинальный ток сборных шин, А Ток электродинамической стойкости, к. А 630, 1000, 2500, 3150 81 Ток термической стойкости длительностью 2 с, к. А 31, 5 Номинальный ток отключения силовых выключателей, к. А 31, 5 Грозовой импульс, к. В Ресурс по механической стойкости (количество циклов В–tп. –О): - силовых выключателей -выключателей нагрузки и разъединителей Коммутационный ресурс (количество циклов В–tп. –О): - силовых выключателей, при номинальном токе главных цепей, не менее - выключателей нагрузки, при номинальном токе отключения , не менее Срок службы до списания, лет, не менее 85 50000 25000 100 25

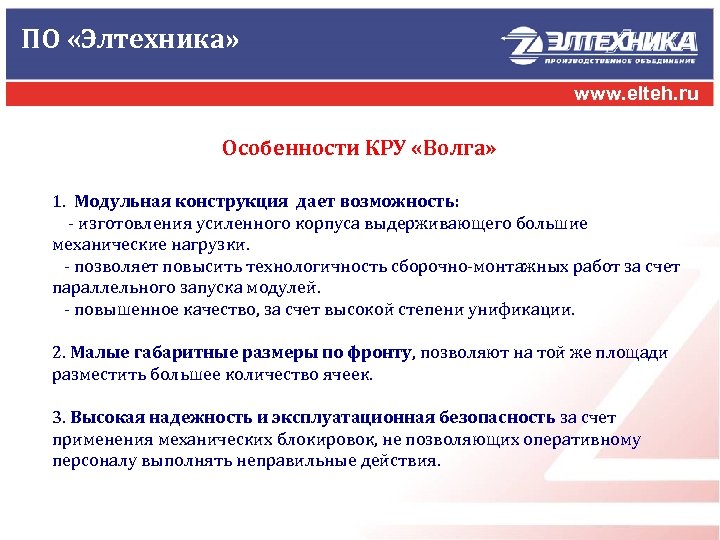

ПО «Элтехника» www. elteh. ru Особенности КРУ «Волга» 1. Модульная конструкция дает возможность: - изготовления усиленного корпуса выдерживающего большие механические нагрузки. - позволяет повысить технологичность сборочно-монтажных работ за счет параллельного запуска модулей. - повышенное качество, за счет высокой степени унификации. 2. Малые габаритные размеры по фронту, позволяют на той же площади разместить большее количество ячеек. 3. Высокая надежность и эксплуатационная безопасность за счет применения механических блокировок, не позволяющих оперативному персоналу выполнять неправильные действия.

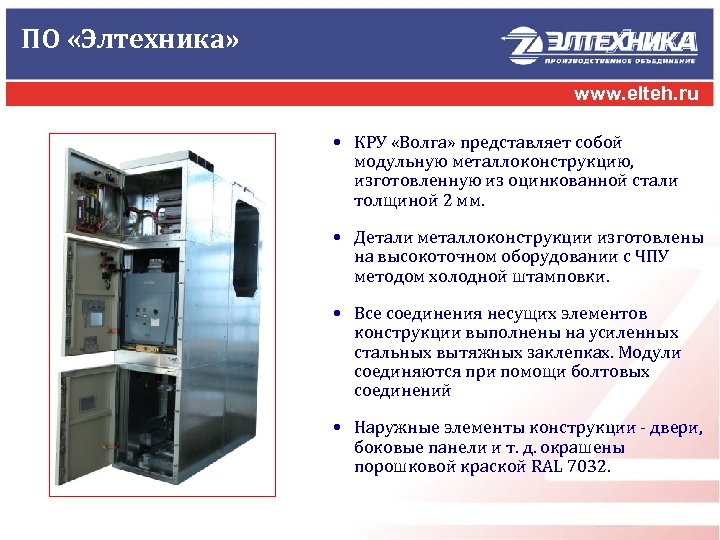

ПО «Элтехника» www. elteh. ru • КРУ «Волга» представляет собой модульную металлоконструкцию, изготовленную из оцинкованной стали толщиной 2 мм. • Детали металлоконструкции изготовлены на высокоточном оборудовании с ЧПУ методом холодной штамповки. • Все соединения несущих элементов конструкции выполнены на усиленных стальных вытяжных заклепках. Модули соединяются при помощи болтовых соединений • Наружные элементы конструкции - двери, боковые панели и т. д. окрашены порошковой краской RAL 7032.

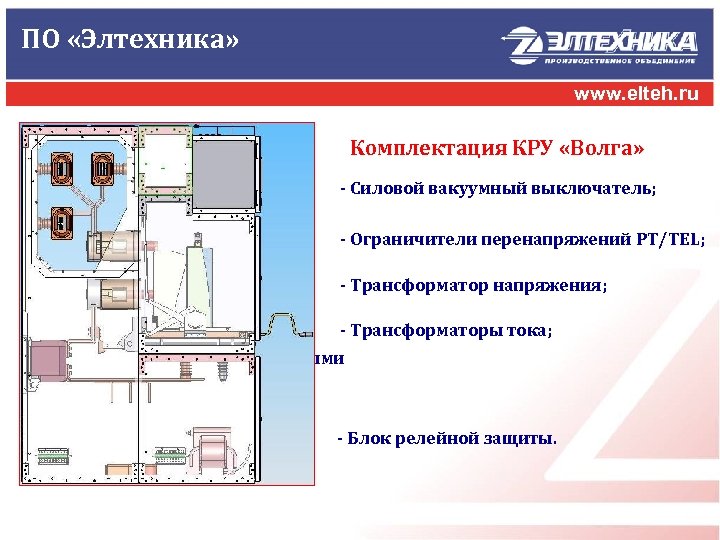

ПО «Элтехника» www. elteh. ru Комплектация КРУ «Волга» - Силовой вакуумный выключатель; - Ограничители перенапряжений РТ/TEL; - Трансформатор напряжения; - Трансформаторы тока; - Опорные изоляторы с емкостными делителями; - Блок релейной защиты.

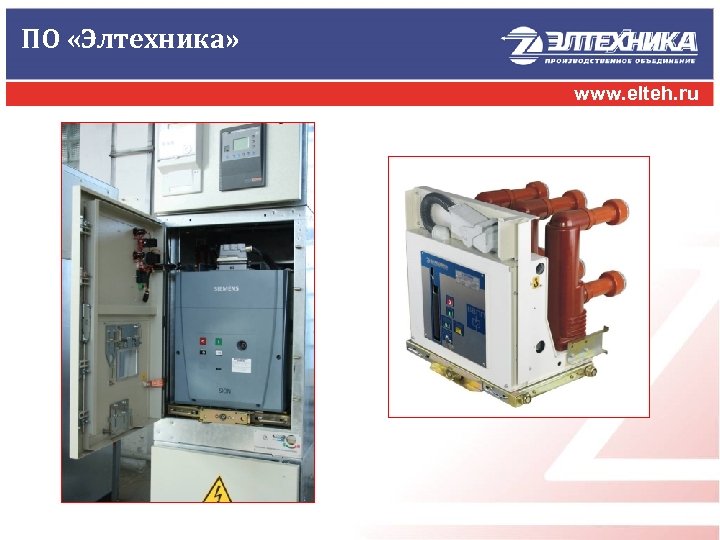

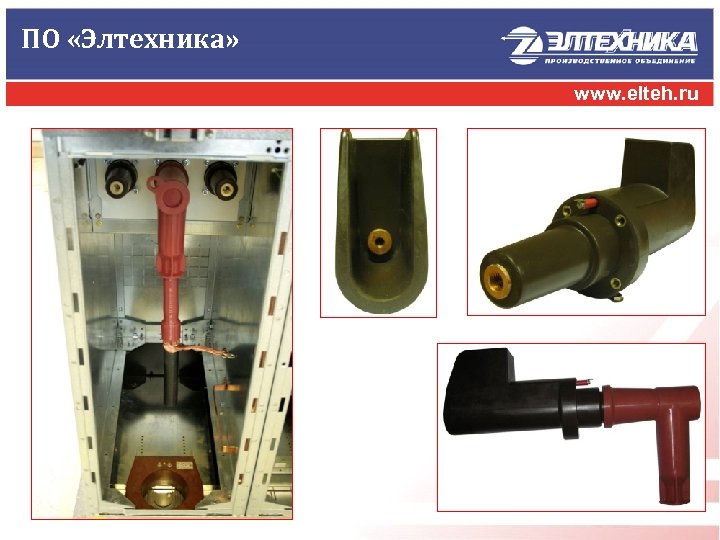

ПО «Элтехника» www. elteh. ru

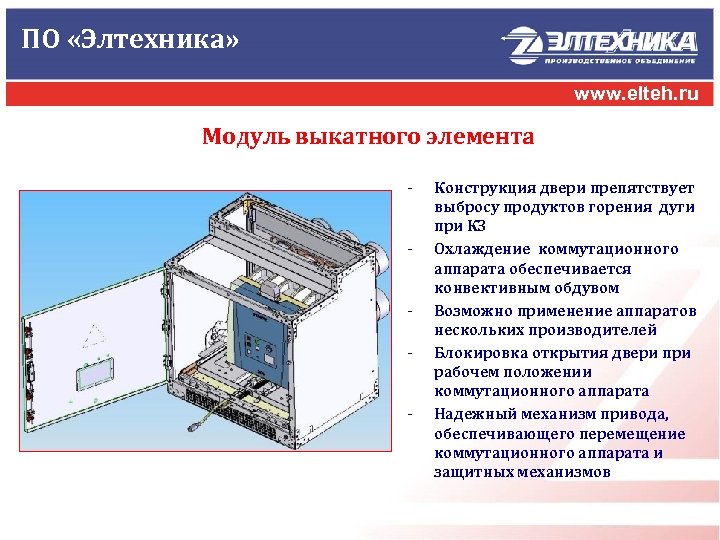

ПО «Элтехника» www. elteh. ru Модуль выкатного элемента - - Конструкция двери препятствует выбросу продуктов горения дуги при КЗ Охлаждение коммутационного аппарата обеспечивается конвективным обдувом Возможно применение аппаратов нескольких производителей Блокировка открытия двери при рабочем положении коммутационного аппарата Надежный механизм привода, обеспечивающего перемещение коммутационного аппарата и защитных механизмов

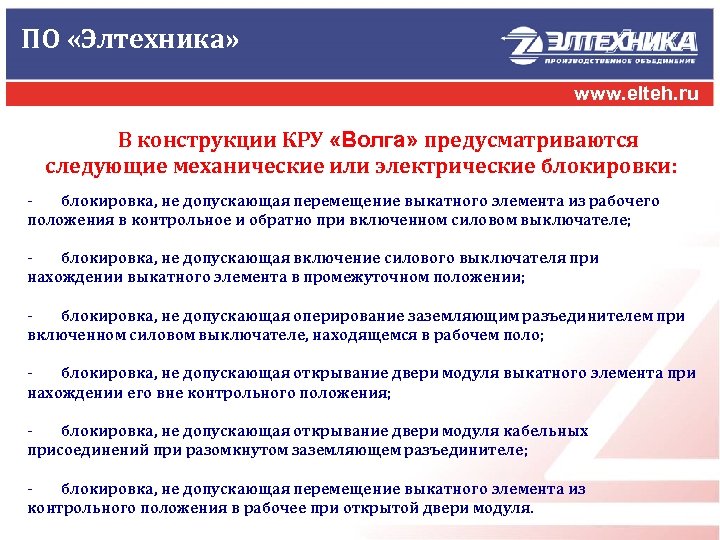

ПО «Элтехника» www. elteh. ru В конструкции КРУ «Волга» предусматриваются следующие механические или электрические блокировки: блокировка, не допускающая перемещение выкатного элемента из рабочего положения в контрольное и обратно при включенном силовом выключателе; блокировка, не допускающая включение силового выключателя при нахождении выкатного элемента в промежуточном положении; блокировка, не допускающая оперирование заземляющим разъединителем при включенном силовом выключателе, находящемся в рабочем поло; блокировка, не допускающая открывание двери модуля выкатного элемента при нахождении его вне контрольного положения; блокировка, не допускающая открывание двери модуля кабельных присоединений при разомкнутом заземляющем разъединителе; блокировка, не допускающая перемещение выкатного элемента из контрольного положения в рабочее при открытой двери модуля.

ПО «Элтехника» www. elteh. ru Моноблоки КРУ-6 (10) «Онега-М» Моноблок «Онега-М» предназначен для работы в составе распределительных устройств трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 (10) к. В, с изолированной или заземленной через дугогасительный реактор нейтралью.

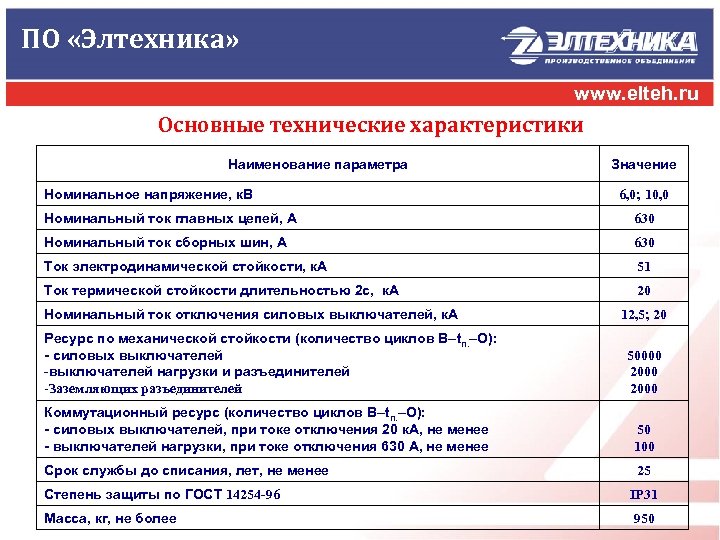

ПО «Элтехника» www. elteh. ru Основные технические характеристики Наименование параметра Номинальное напряжение, к. В Значение 6, 0; 10, 0 Номинальный ток главных цепей, А 630 Номинальный ток сборных шин, А 630 Ток электродинамической стойкости, к. А 51 Ток термической стойкости длительностью 2 с, к. А 20 Номинальный ток отключения силовых выключателей, к. А 12, 5; 20 Ресурс по механической стойкости (количество циклов В–tп. –О): - силовых выключателей -выключателей нагрузки и разъединителей -Заземляющих разъединителей 50000 2000 Коммутационный ресурс (количество циклов В–tп. –О): - силовых выключателей, при токе отключения 20 к. А, не менее - выключателей нагрузки, при токе отключения 630 А, не менее 50 100 Срок службы до списания, лет, не менее 25 Степень защиты по ГОСТ 14254 -96 IP 31 Масса, кг, не более 950

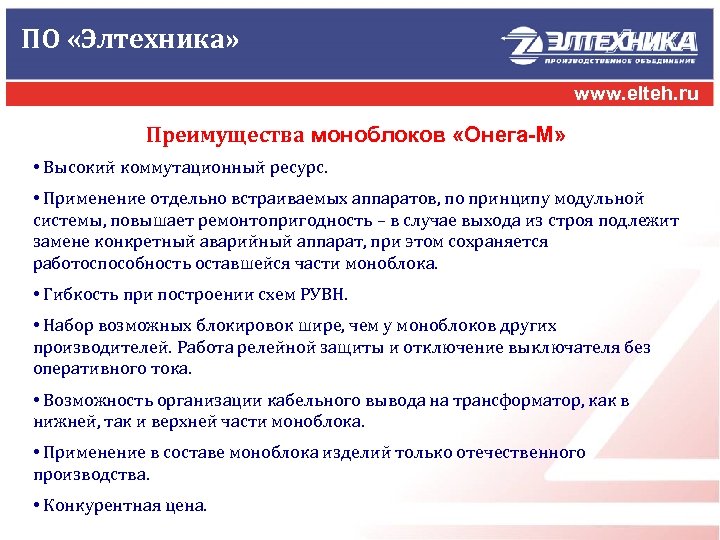

ПО «Элтехника» www. elteh. ru Преимущества моноблоков «Онега-М» • Высокий коммутационный ресурс. • Применение отдельно встраиваемых аппаратов, по принципу модульной системы, повышает ремонтопригодность – в случае выхода из строя подлежит замене конкретный аварийный аппарат, при этом сохраняется работоспособность оставшейся части моноблока. • Гибкость при построении схем РУВН. • Набор возможных блокировок шире, чем у моноблоков других производителей. Работа релейной защиты и отключение выключателя без оперативного тока. • Возможность организации кабельного вывода на трансформатор, как в нижней, так и верхней части моноблока. • Применение в составе моноблока изделий только отечественного производства. • Конкурентная цена.

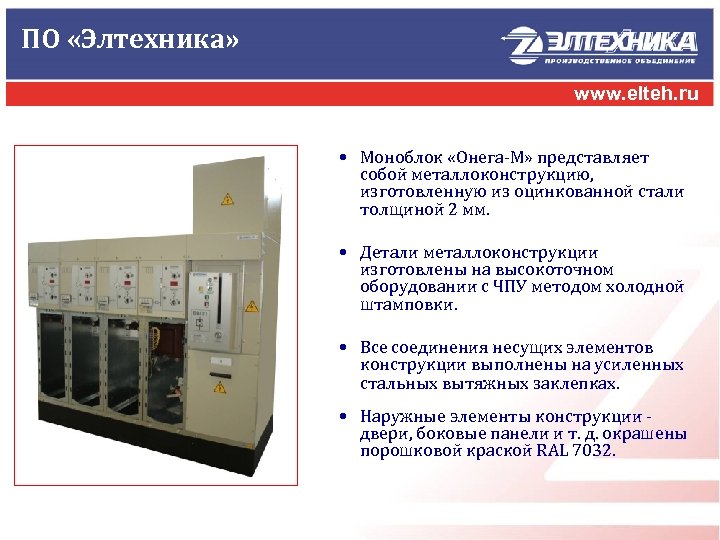

ПО «Элтехника» www. elteh. ru • Моноблок «Онега-М» представляет собой металлоконструкцию, изготовленную из оцинкованной стали толщиной 2 мм. • Детали металлоконструкции изготовлены на высокоточном оборудовании с ЧПУ методом холодной штамповки. • Все соединения несущих элементов конструкции выполнены на усиленных стальных вытяжных заклепках. • Наружные элементы конструкции двери, боковые панели и т. д. окрашены порошковой краской RAL 7032.

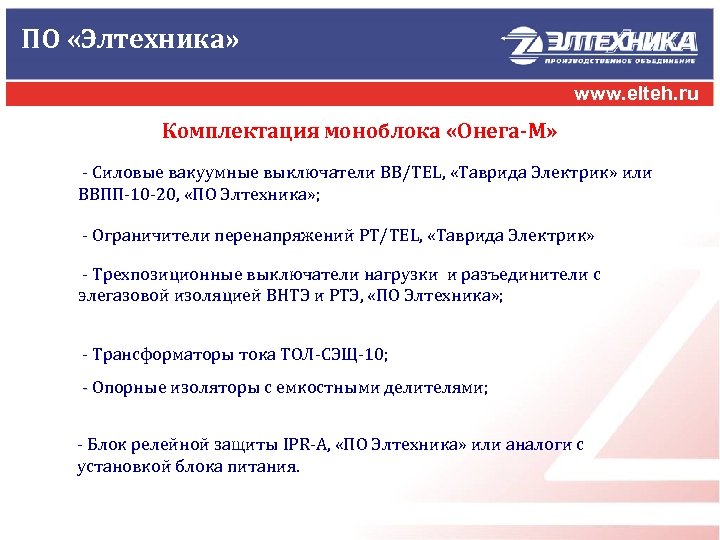

ПО «Элтехника» www. elteh. ru Комплектация моноблока «Онега-М» - Силовые вакуумные выключатели ВВ/ТЕL, «Таврида Электрик» или ВВПП-10 -20, «ПО Элтехника» ; - Ограничители перенапряжений РТ/TEL, «Таврида Электрик» - Трехпозиционные выключатели нагрузки и разъединители с элегазовой изоляцией ВНТЭ и РТЭ, «ПО Элтехника» ; - Трансформаторы тока ТОЛ-СЭЩ-10; - Опорные изоляторы с емкостными делителями; - Блок релейной защиты IPR-A, «ПО Элтехника» или аналоги с установкой блока питания.

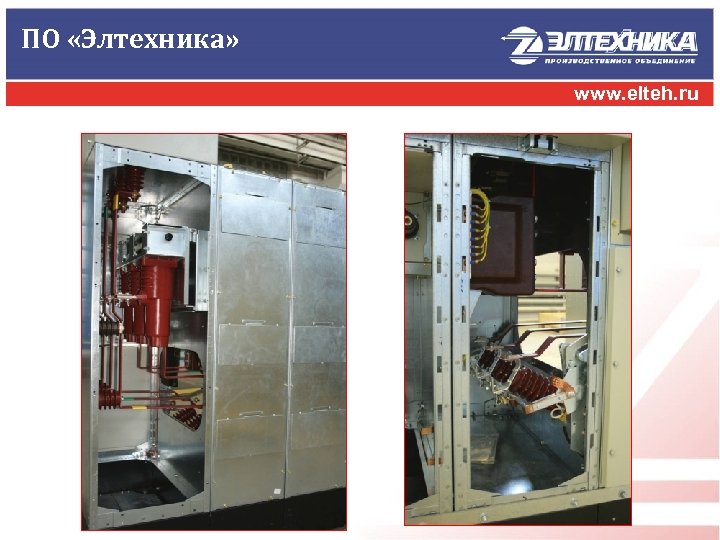

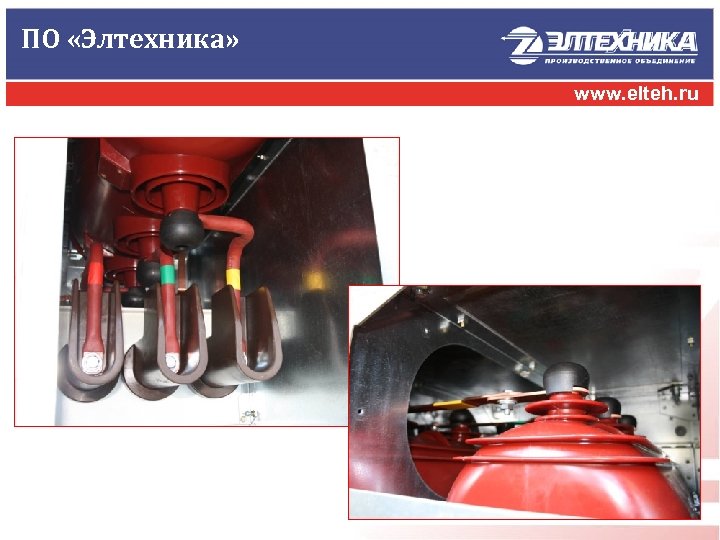

ПО «Элтехника» www. elteh. ru

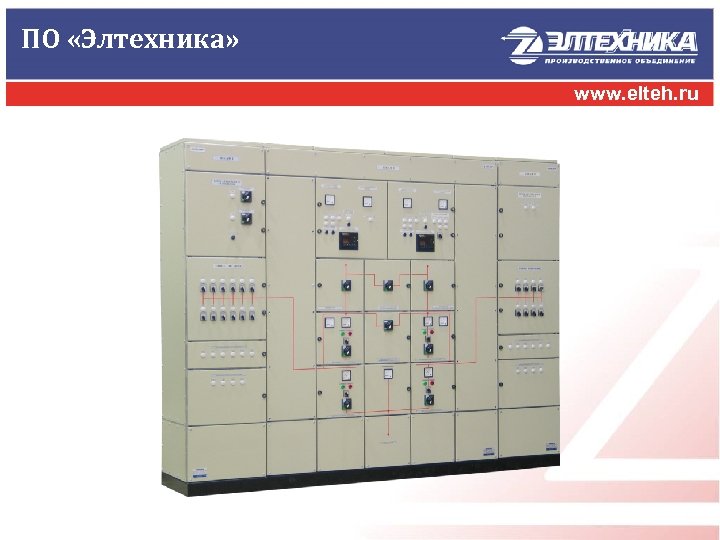

ПО «Элтехника» www. elteh. ru НКУ ЩО - 2000 «НЕВА» Панели ЩО-2000 предназначены для комплектования распределительных устройств напряжением 0, 4 к. В различного назначения: - Главные распределительные щиты до 6300 А - Панели управления до 2500 А - Центры управления электродвигателями до 2500 А

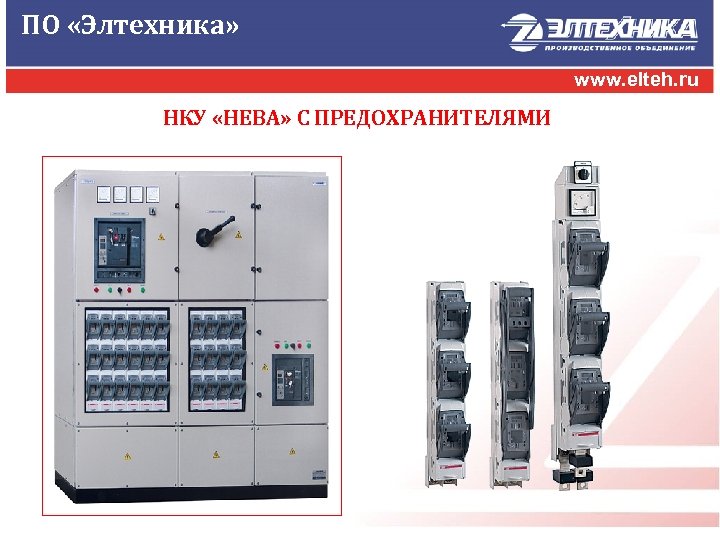

ПО «Элтехника» www. elteh. ru НКУ «НЕВА» С ПРЕДОХРАНИТЕЛЯМИ

ПО «Элтехника» www. elteh. ru ШКАФЫ РТЗО Шкафы РТЗО на базе ЩО-2000 «Нева» предназначены для питания и управления электродвигателями мощностью до 28 к. Вт запорной и регулирующей арматуры, а также электроприводами мощностью до 10 к. Вт механизмов собственных нужд электрических, тепловых и атомных электростанций.

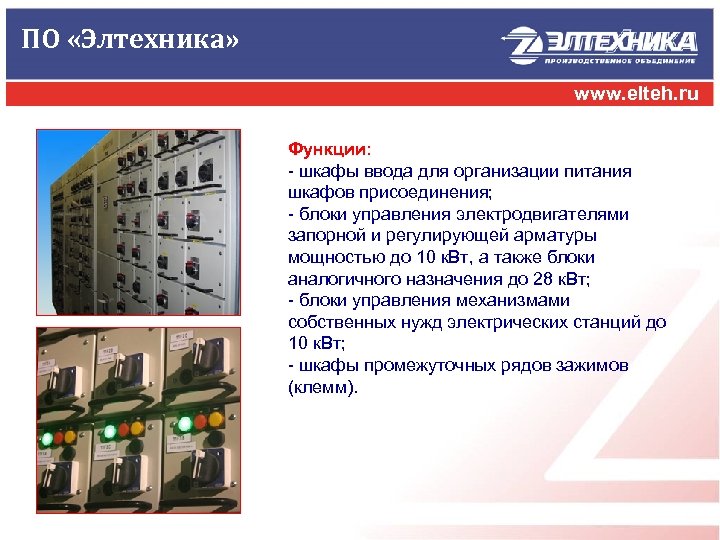

ПО «Элтехника» www. elteh. ru Функции: - шкафы ввода для организации питания шкафов присоединения; - блоки управления электродвигателями запорной и регулирующей арматуры мощностью до 10 к. Вт, а также блоки аналогичного назначения до 28 к. Вт; - блоки управления механизмами собственных нужд электрических станций до 10 к. Вт; - шкафы промежуточных рядов зажимов (клемм).

ПО «Элтехника» www. elteh. ru Глубина шкафов серии РТЗО: - 630 мм - для одностороннего расположения блоков (одностороннее обслуживание) - 1010 мм - для двухрядного расположения блоков (двустороннее обслуживание) Панели ввода РТЗО имеют несколько исполнений: - для подвода шиной сверху, сбоку (шинный мост); - для подвода кабеля снизу (кабельная перемычка); - для подвода кабеля сверху (кабельная перемычка). Степень защиты, согласно международным стандартам DIN 40050, EN 60529, IEC 529, а так же ГОСТ 14254 -96 - до IP 54.

ПО «Элтехника» www. elteh. ru

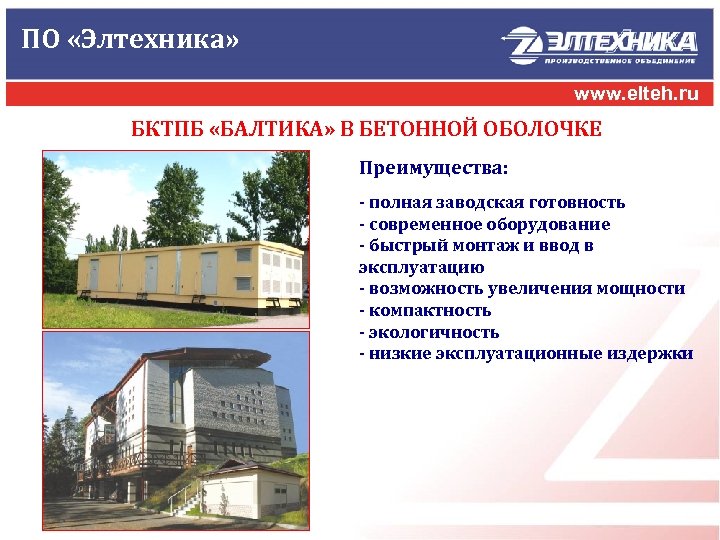

ПО «Элтехника» www. elteh. ru БКТПБ «БАЛТИКА» В БЕТОННОЙ ОБОЛОЧКЕ Преимущества: - полная заводская готовность - современное оборудование - быстрый монтаж и ввод в эксплуатацию - возможность увеличения мощности - компактность - экологичность - низкие эксплуатационные издержки

ПО «Элтехника» www. elteh. ru РУВН РУНН Силовой трансформатор ТМГ РУВН Габаритные размеры: длина 5100 ширина 2500 высота 2550/2700 (без кабельного сооружения)

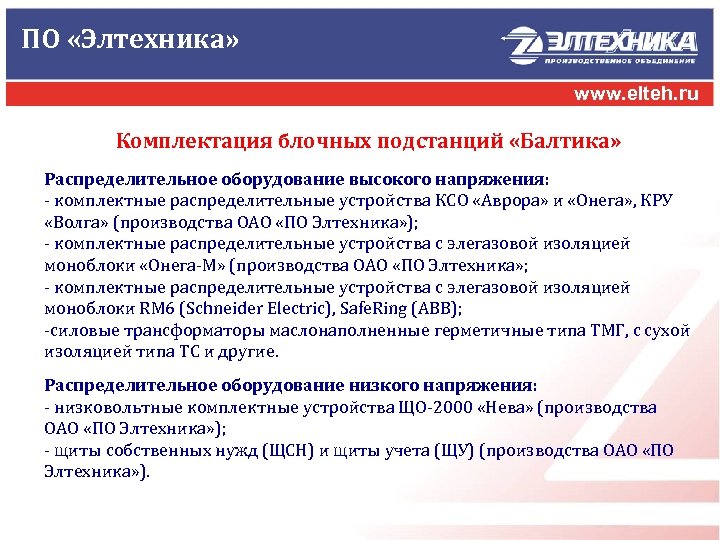

ПО «Элтехника» www. elteh. ru Комплектация блочных подстанций «Балтика» Распределительное оборудование высокого напряжения: - комплектные распределительные устройства КСО «Аврора» и «Онега» , КРУ «Волга» (производства ОАО «ПО Элтехника» ); - комплектные распределительные устройства с элегазовой изоляцией моноблоки «Онега-М» (производства ОАО «ПО Элтехника» ; - комплектные распределительные устройства с элегазовой изоляцией моноблоки RM 6 (Schneider Electric), Safe. Ring (ABB); -силовые трансформаторы маслонаполненные герметичные типа ТМГ, с сухой изоляцией типа ТС и другие. Распределительное оборудование низкого напряжения: - низковольтные комплектные устройства ЩО-2000 «Нева» (производства ОАО «ПО Элтехника» ); - щиты собственных нужд (ЩСН) и щиты учета (ЩУ) (производства ОАО «ПО Элтехника» ).

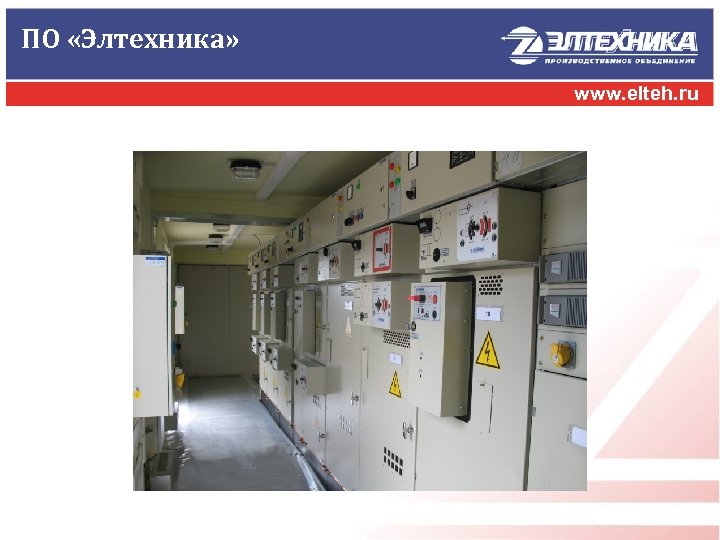

ПО «Элтехника» www. elteh. ru

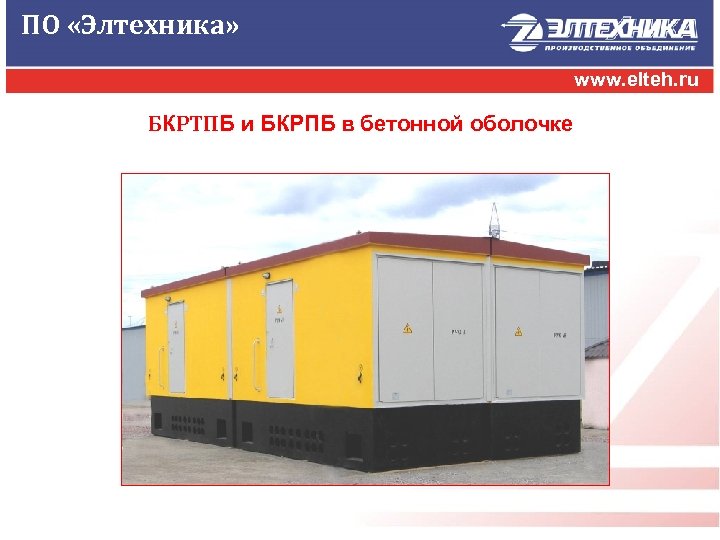

ПО «Элтехника» www. elteh. ru БКРТПБ и БКРПБ в бетонной оболочке

ПО «Элтехника» www. elteh. ru БКТПБ «БАЛТИКА» 2 -х ЭТАЖНЫЕ Одобрено к применению Федеральной службой по экологическому, технологическому и атомному надзору СЗФО

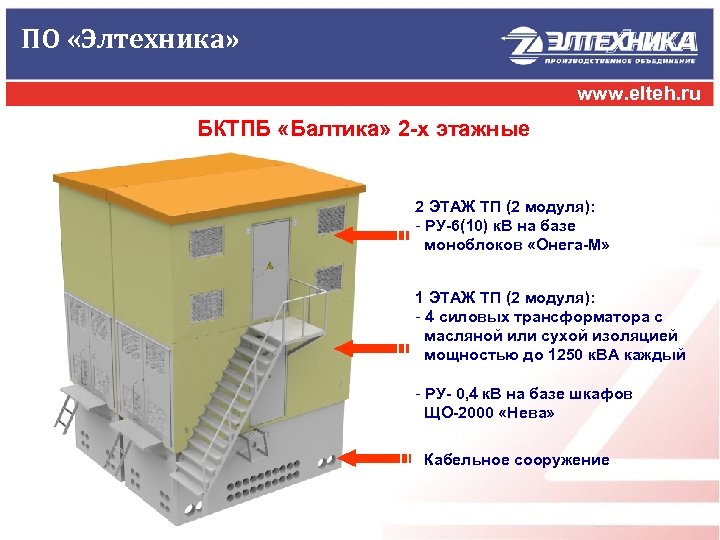

ПО «Элтехника» www. elteh. ru БКТПБ «Балтика» 2 -х этажные 2 ЭТАЖ ТП (2 модуля): - РУ-6(10) к. В на базе моноблоков «Онега-М» 1 ЭТАЖ ТП (2 модуля): - 4 силовых трансформатора с масляной или сухой изоляцией мощностью до 1250 к. ВА каждый - РУ- 0, 4 к. В на базе шкафов ЩО-2000 «Нева» Кабельное сооружение

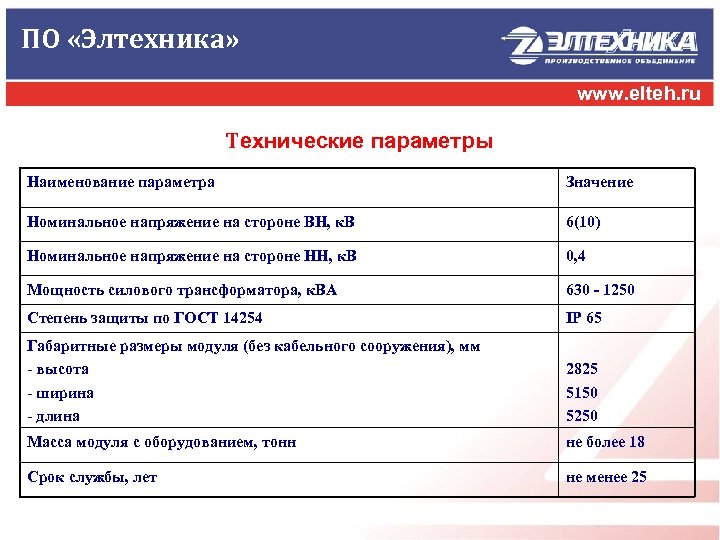

ПО «Элтехника» www. elteh. ru Технические параметры Наименование параметра Значение Номинальное напряжение на стороне ВН, к. В 6(10) Номинальное напряжение на стороне НН, к. В 0, 4 Мощность силового трансформатора, к. ВА 630 - 1250 Степень защиты по ГОСТ 14254 IP 65 Габаритные размеры модуля (без кабельного сооружения), мм - высота - ширина - длина 2825 5150 5250 Масса модуля c оборудованием, тонн не более 18 Срок службы, лет не менее 25

ПО «Элтехника» www. elteh. ru Микропроцессорные блоки релейной защиты и автоматики

ПО «Элтехника» www. elteh. ru Автоматизированные системы управления технологическими процессами распределения электроэнергии и ее учета Нижний уровень - система телемеханики «Элтехника-КП» Верхний уровень - система диспетчеризации «Элтехника-ПУ»

ПО «Элтехника» www. elteh. ru Типовые проекты

ПО «Элтехника» www. elteh. ru

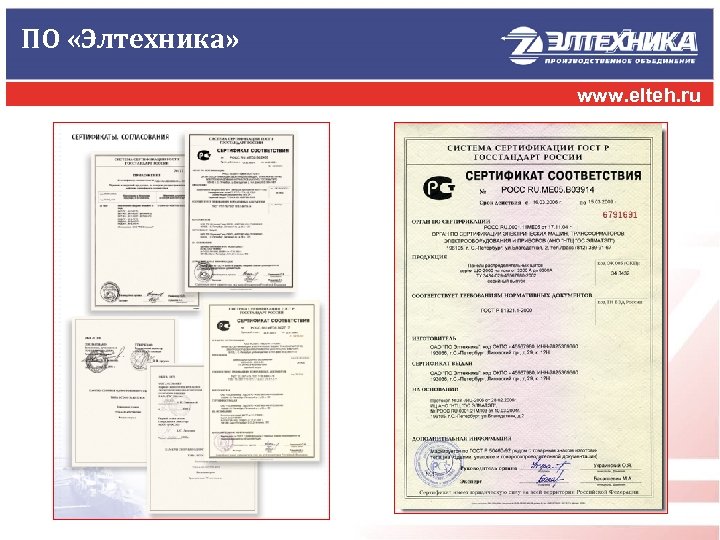

ПО «Элтехника» www. elteh. ru Система менеджмента (СМ) Система менеджмента ОАО «ПО Элтехника» соответствует требованиям международного стандарта ISO 9001: 2000 и национального стандарта ГОСТ Р ИСО 9001: 2001.

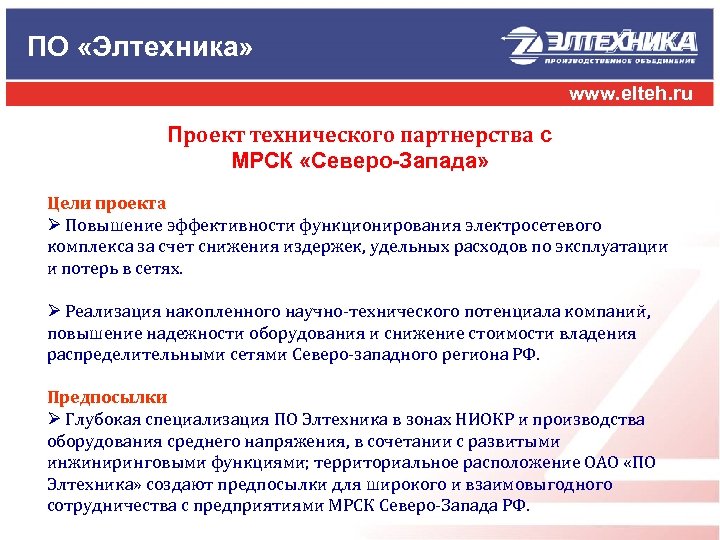

ПО «Элтехника» www. elteh. ru Проект технического партнерства с МРСК «Северо-Запада» Цели проекта Ø Повышение эффективности функционирования электросетевого комплекса за счет снижения издержек, удельных расходов по эксплуатации и потерь в сетях. Ø Реализация накопленного научно-технического потенциала компаний, повышение надежности оборудования и снижение стоимости владения распределительными сетями Северо-западного региона РФ. Предпосылки Ø Глубокая специализация ПО Элтехника в зонах НИОКР и производства оборудования среднего напряжения, в сочетании с развитыми инжиниринговыми функциями; территориальное расположение ОАО «ПО Элтехника» создают предпосылки для широкого и взаимовыгодного сотрудничества с предприятиями МРСК Северо-Запада РФ.

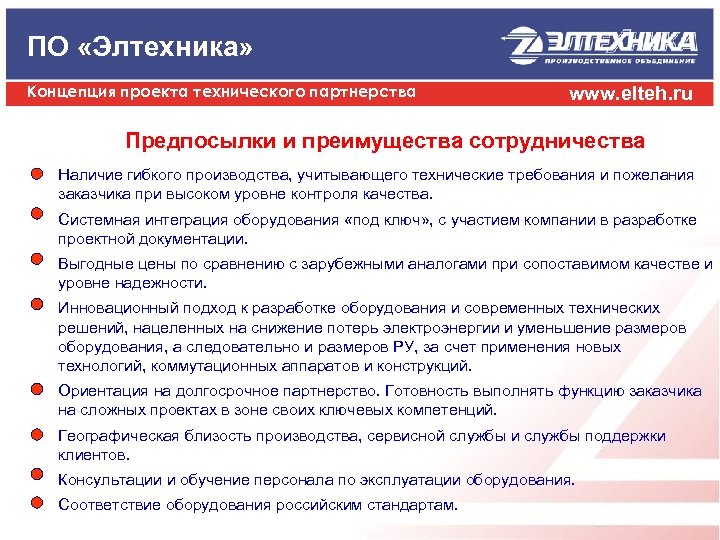

ПО «Элтехника» Концепция проекта технического партнерства www. elteh. ru Предпосылки и преимущества сотрудничества Наличие гибкого производства, учитывающего технические требования и пожелания заказчика при высоком уровне контроля качества. Системная интеграция оборудования «под ключ» , с участием компании в разработке проектной документации. Выгодные цены по сравнению с зарубежными аналогами при сопоставимом качестве и уровне надежности. Инновационный подход к разработке оборудования и современных технических решений, нацеленных на снижение потерь электроэнергии и уменьшение размеров оборудования, а следовательно и размеров РУ, за счет применения новых технологий, коммутационных аппаратов и конструкций. Ориентация на долгосрочное партнерство. Готовность выполнять функцию заказчика на сложных проектах в зоне своих ключевых компетенций. Географическая близость производства, сервисной службы и службы поддержки клиентов. Консультации и обучение персонала по эксплуатации оборудования. Соответствие оборудования российским стандартам.

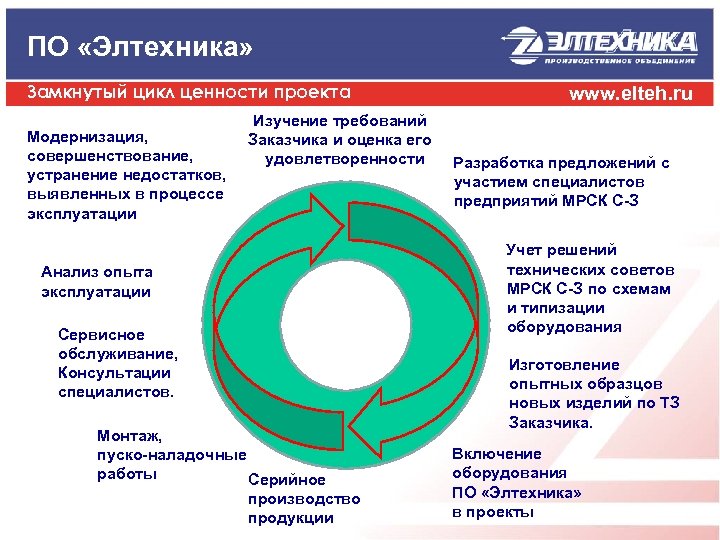

ПО «Элтехника» Замкнутый цикл ценности проекта Модернизация, совершенствование, устранение недостатков, выявленных в процессе эксплуатации Изучение требований Заказчика и оценка его удовлетворенности www. elteh. ru Разработка предложений с участием специалистов предприятий МРСК С-З Учет решений технических советов МРСК С-З по схемам и типизации оборудования Анализ опыта эксплуатации Сервисное обслуживание, Консультации специалистов. Монтаж, пуско-наладочные работы Серийное производство продукции Изготовление опытных образцов новых изделий по ТЗ Заказчика. Включение оборудования ПО «Элтехника» в проекты

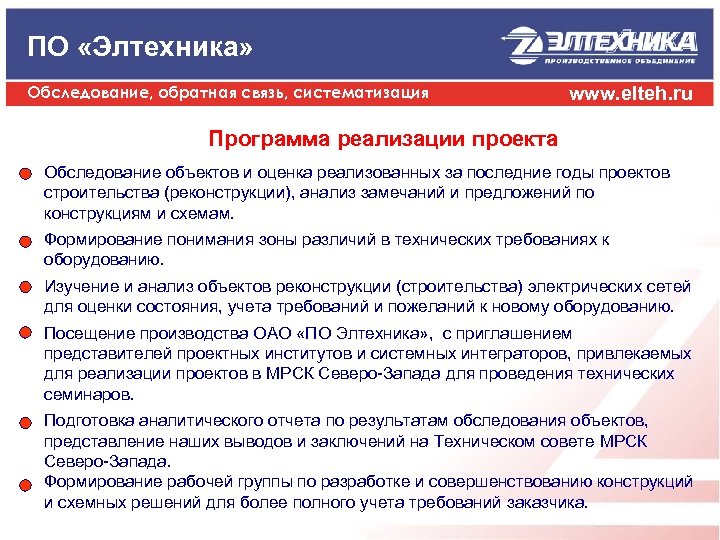

ПО «Элтехника» Обследование, обратная связь, систематизация www. elteh. ru Программа реализации проекта Обследование объектов и оценка реализованных за последние годы проектов строительства (реконструкции), анализ замечаний и предложений по конструкциям и схемам. Формирование понимания зоны различий в технических требованиях к оборудованию. Изучение и анализ объектов реконструкции (строительства) электрических сетей для оценки состояния, учета требований и пожеланий к новому оборудованию. Посещение производства ОАО «ПО Элтехника» , с приглашением представителей проектных институтов и системных интеграторов, привлекаемых для реализации проектов в МРСК Северо-Запада для проведения технических семинаров. Подготовка аналитического отчета по результатам обследования объектов, представление наших выводов и заключений на Техническом совете МРСК Северо-Запада. Формирование рабочей группы по разработке и совершенствованию конструкций и схемных решений для более полного учета требований заказчика.

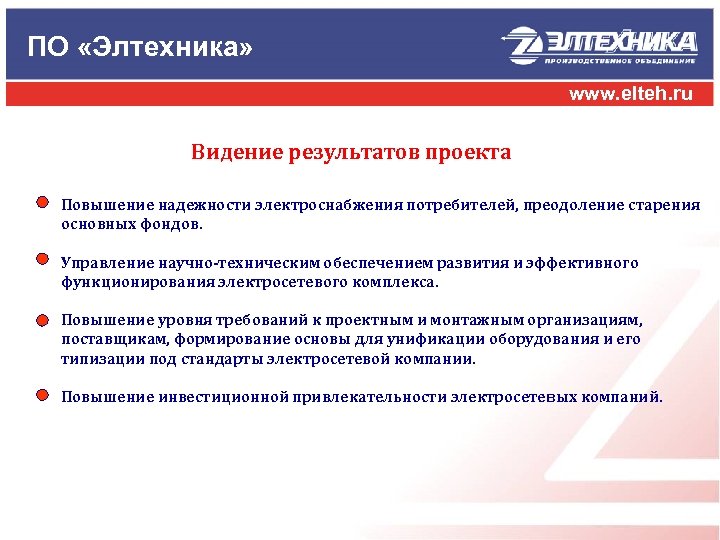

ПО «Элтехника» www. elteh. ru Видение результатов проекта Повышение надежности электроснабжения потребителей, преодоление старения основных фондов. Управление научно-техническим обеспечением развития и эффективного функционирования электросетевого комплекса. Повышение уровня требований к проектным и монтажным организациям, поставщикам, формирование основы для унификации оборудования и его типизации под стандарты электросетевой компании. Повышение инвестиционной привлекательности электросетевых компаний.
