Комплексные решения ЭНТЕК для автоматизации объектов РЭС Опыт внедрений в ОАО «МОЭСК»

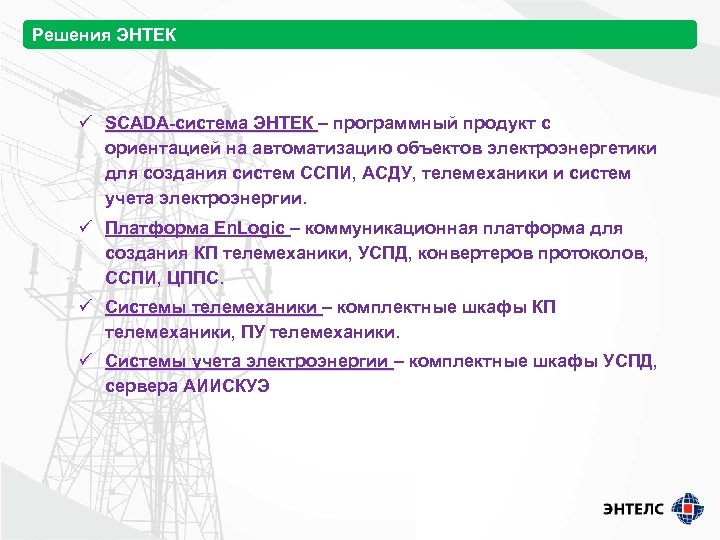

Решения ЭНТЕК ü SCADA-система ЭНТЕК – программный продукт с система ЭНТЕК ориентацией на автоматизацию объектов электроэнергетики для создания систем ССПИ, АСДУ, телемеханики и систем учета электроэнергии. ü Платформа En. Logic – коммуникационная платформа для En. Logic создания КП телемеханики, УСПД, конвертеров протоколов, ССПИ, ЦППС. ü Системы телемеханики – комплектные шкафы КП Системы телемеханики, ПУ телемеханики. ü Системы учета электроэнергии – комплектные шкафы УСПД, Системы учета электроэнергии сервера АИИСКУЭ
Компоненты ПТК ЭНТЕК

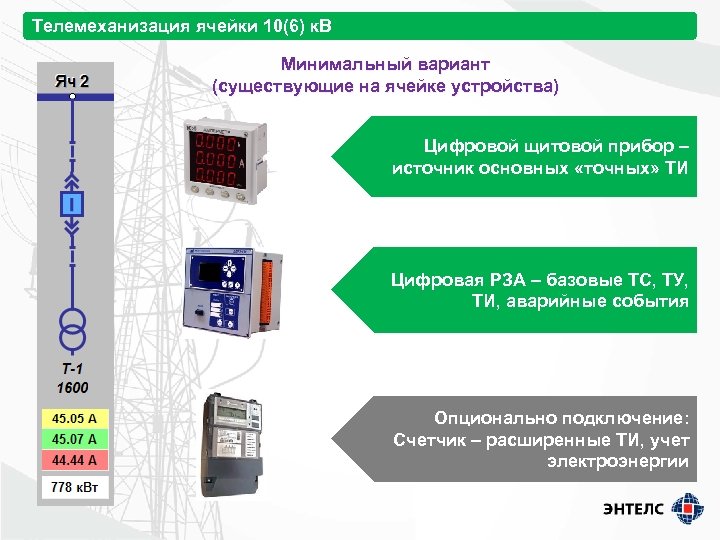

Телемеханизация ячейки 10(6) к. В Минимальный вариант (существующие на ячейке устройства) Цифровой щитовой прибор – источник основных «точных» ТИ Цифровая РЗА – базовые ТС, ТУ, ТИ, аварийные события Опционально подключение: Cчетчик – расширенные ТИ, учет электроэнергии
Телемеханизация ячейки 10(6) к. В Базовый вариант Цифровой щитовой прибор – источник основных «точных» ТИ Модуль ТС/ТУ: Телесигнализация Контроль наличия напр. на кабеле ТУ ячейкой (реле) Опционально подключение: Счетчик (ТИ, учет электроэнергии) Модуль РЗА (аварии, доп. ТИ)
Телемеханизация ячейки 10(6) к. В Расширенный вариант Контроллер ячейки: Трехфазные измерения Базовые параметры качества ЭЭ 8/12 ТС «сухой контакт» Контроль наличия напр. на кабеле ТУ ячейкой (реле) Опционально подключение: Счетчик (ТИ, учет электроэнергии) Модуль РЗА (аварии, доп. ТИ) Цифровой щитовой прибор (ТИ)
ЭНТЕК КП, источники информации Щитовые приборы Счетчики Блоки РЗА ЭНТЕК КП Модули ТМ Контроллеры ячейки МЭК 60870 -5 -101/104

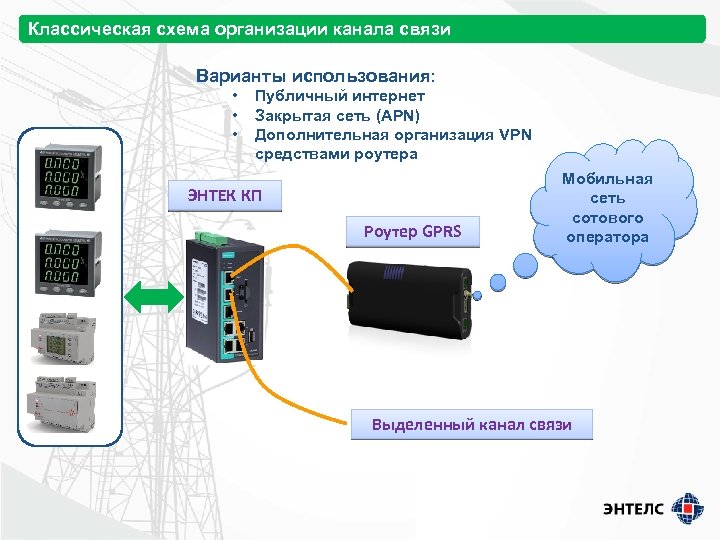

Классическая схема организации канала связи Варианты использования: • • • Публичный интернет Закрытая сеть (APN) Дополнительная организация VPN средствами роутера ЭНТЕК КП Роутер GPRS Мобильная сеть сотового оператора Выделенный канал связи
Организации канала связи и использованием CGR 1120 реализует только задачи организации канала связи Мобильная сеть сотового оператора ЭНТЕК КП CGR 1120 Выделенный канал связи
Интеграция в CGR 1120 функций ССПИ и ТМ CGR 1120 интегрирует в себя дополнительно функции ССПИ и контроллера ТМ на базе коммуникационной платформы ЭНТЕК Мобильная сеть сотового оператора ЭНТЕК КП CGR 1120 Выделенный канал связи
SCADA-система ЭНТЕК

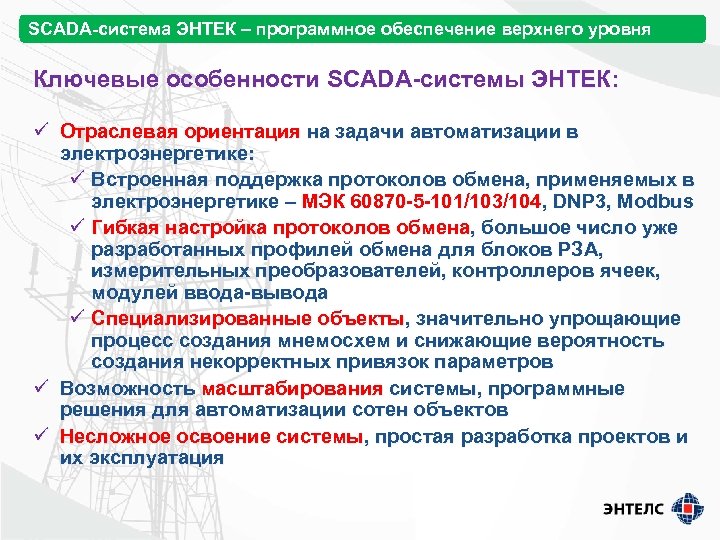

SCADA-система ЭНТЕК – программное обеспечение верхнего уровня Ключевые особенности SCADA-системы ЭНТЕК: ü Отраслевая ориентация на задачи автоматизации в электроэнергетике: ü Встроенная поддержка протоколов обмена, применяемых в электроэнергетике – МЭК 60870 -5 -101/103/104, DNP 3, Modbus ü Гибкая настройка протоколов обмена, большое число уже разработанных профилей обмена для блоков РЗА, измерительных преобразователей, контроллеров ячеек, модулей ввода-вывода ü Специализированные объекты, значительно упрощающие процесс создания мнемосхем и снижающие вероятность создания некорректных привязок параметров ü Возможность масштабирования системы, программные решения для автоматизации сотен объектов ü Несложное освоение системы, простая разработка проектов и их эксплуатация

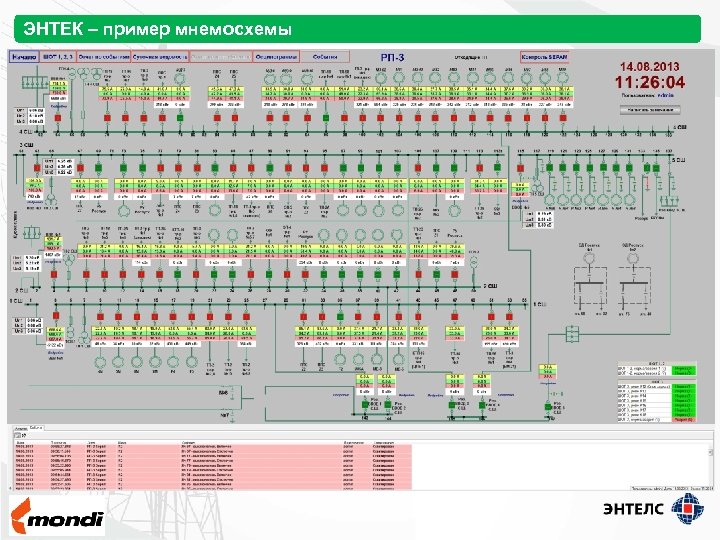

ЭНТЕК – пример мнемосхемы
МОЭСК, ЮЭС, 1 -й пусковой комплекс. Характеристики проекта: v v 2 РЭС – Московский и Ленинский 20 объектов типа РП/РТП 55 типа ТП Передача данных на верхний уровень по протоколу МЭК 608705 -104 по каналу GPRS через ТСПД МОЭСК v Единый сервер ТМ верхнего уровня, с перспективой использования для всех РЭС ЮЭС v Сбор данных по учету электроэнергии на сервер АСКУЭ РЭС МОЭСК (филиал Энергоучет) v Рабочие места в РЭС для диспетчерской службы, для службы транспорта электроэнергии, для службы метрологии (контроль параметров электросети)

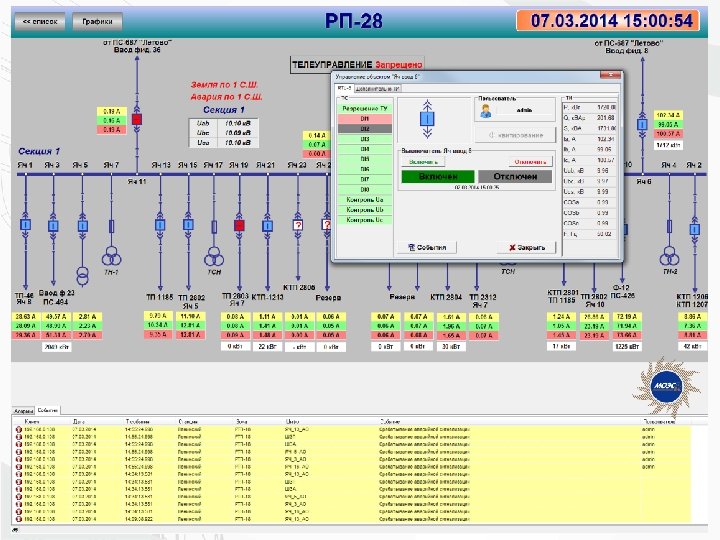

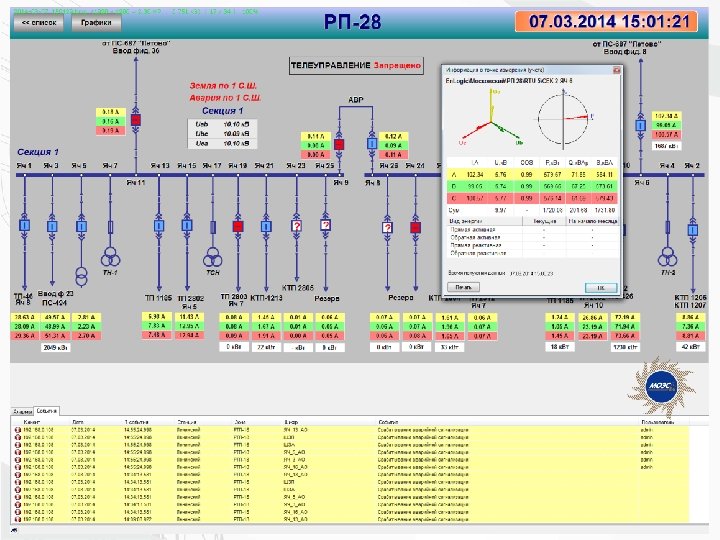

МОЭСК, ЮЭС, 1 -й пусковой комплекс, отработка переключения Фиксация события
Реклоузеры 10(6) к. В Телемеханизация реклоузеров, пунктов учета и секционирования: ü Опрос блока управления РЗА по цифровому протоколу (Modbus, МЭК-101, DNP 3) ü Передача информации с использованием протокола МЭК 60870 -5 -104 по каналу GPRS (ТСПД МОЭСК)
Внедрение реклоузеров в МОЭСК В настоящее время в РЭС ОАО «МОЭСК» внедрены и находятся на стадии внедрения реклоузеры и пункты секционирования с функциями телемеханики: v Западные сети – 60 реклоузеров в 8 РЭС v Восточные сети – 77 реклоузеров в 12 РЭС v Северные сети – 45 реклоузеров в 9 РЭС v Южные сети – 50 пунктов секционирования

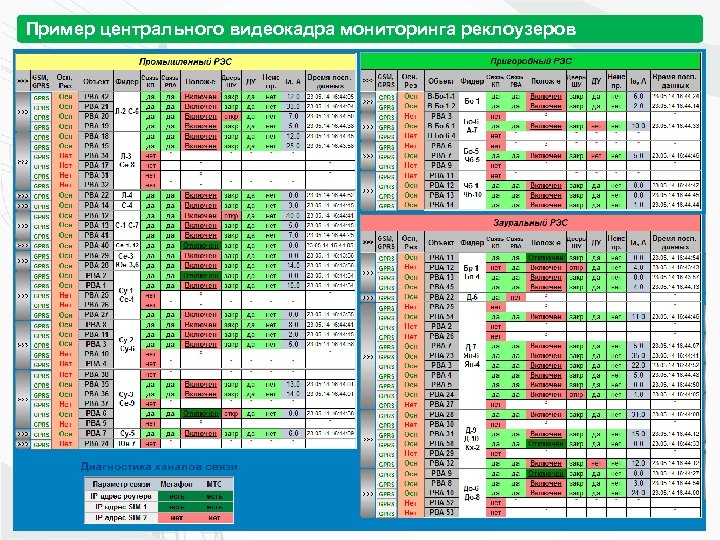

Пример центрального видеокадра мониторинга реклоузеров

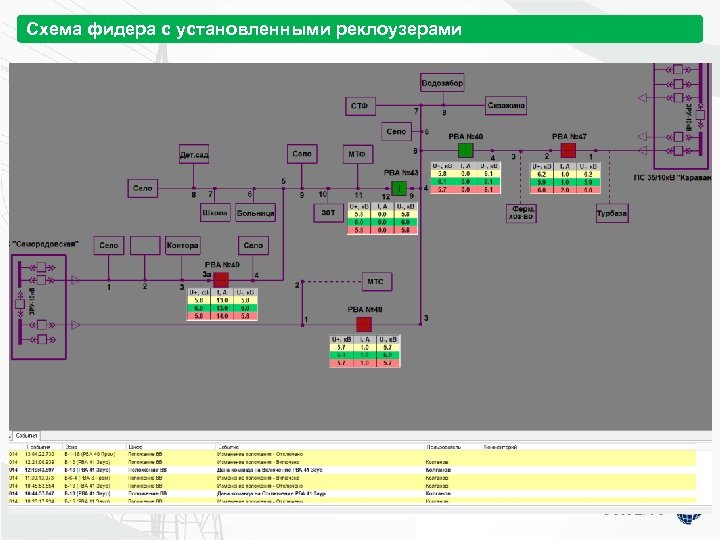

Схема фидера с установленными реклоузерами
Принцип отображения секционирующего реклоузера Ключевые параметры отображения: ü Положение выключателя ü Нагрузка ü Напряжение с двух сторон выключателя ü Срабатывание защит с двух сторон выключателя ü Состояние сигналов РЗА – срабатывание, активная группа уставок и пр.
ИНЖЕНЕРНЫЙ ЦЕНТР ЭНТЕЛС Москва ул. Рябиновая, дом 69, cтр. 5 Тел. /факс: +7(495) 643 -11 -79 +7(495) 644 -38 -82 www. entels. ru
