КОМПЛЕКСНОЕ РЕШЕНИЕ В ОБЛАСТИ ЭНЕРГОСБЕРЕЖЕНИЯ, УЧЁТА И УПРАВЛЕНИЯ ЭНЕРГОПОТРЕБЛЕНИЕМ

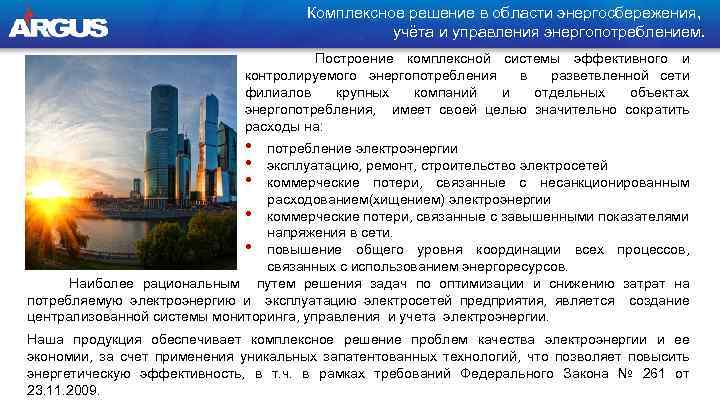

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Построение комплексной системы эффективного и контролируемого энергопотребления в разветвленной сети филиалов крупных компаний и отдельных объектах энергопотребления, имеет своей целью значительно сократить расходы на: • • • потребление электроэнергии эксплуатацию, ремонт, строительство электросетей коммерческие потери, связанные с несанкционированным расходованием(хищением) электроэнергии • коммерческие потери, связанные с завышенными показателями напряжения в сети. • повышение общего уровня координации всех процессов, связанных с использованием энергоресурсов. Наиболее рациональным путем решения задач по оптимизации и снижению затрат на потребляемую электроэнергию и эксплуатацию электросетей предприятия, является создание централизованной системы мониторинга, управления и учета электроэнергии. Наша продукция обеспечивает комплексное решение проблем качества электроэнергии и ее экономии, за счет применения уникальных запатентованных технологий, что позволяет повысить энергетическую эффективность, в т. ч. в рамках требований Федерального Закона № 261 от 23. 11. 2009.

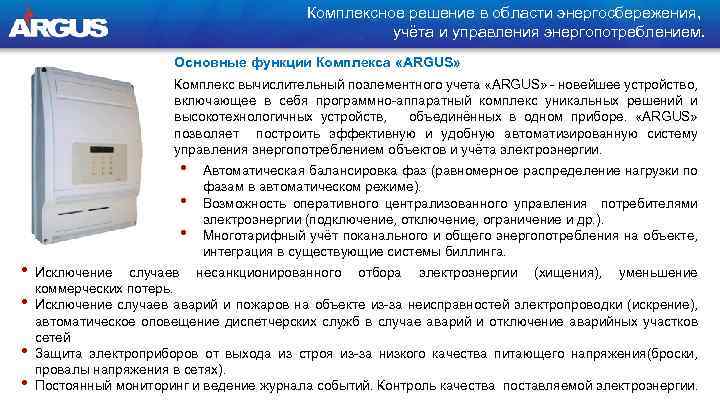

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные функции Комплекса «ARGUS» Комплекс вычислительный поэлементного учета «ARGUS» - новейшее устройство, включающее в себя программно-аппаратный комплекс уникальных решений и высокотехнологичных устройств, объединённых в одном приборе. «ARGUS» позволяет построить эффективную и удобную автоматизированную систему управления энергопотреблением объектов и учёта электроэнергии. • • Автоматическая балансировка фаз (равномерное распределение нагрузки по фазам в автоматическом режиме). Возможность оперативного централизованного управления потребителями электроэнергии (подключение, отключение, ограничение и др. ). Многотарифный учёт поканального и общего энергопотребления на объекте, интеграция в существующие системы биллинга. Исключение случаев несанкционированного отбора электроэнергии (хищения), уменьшение коммерческих потерь. Исключение случаев аварий и пожаров на объекте из-за неисправностей электропроводки (искрение), автоматическое оповещение диспетчерских служб в случае аварий и отключение аварийных участков сетей Защита электроприборов от выхода из строя из-за низкого качества питающего напряжения(броски, провалы напряжения в сетях). Постоянный мониторинг и ведение журнала событий. Контроль качества поставляемой электроэнергии.

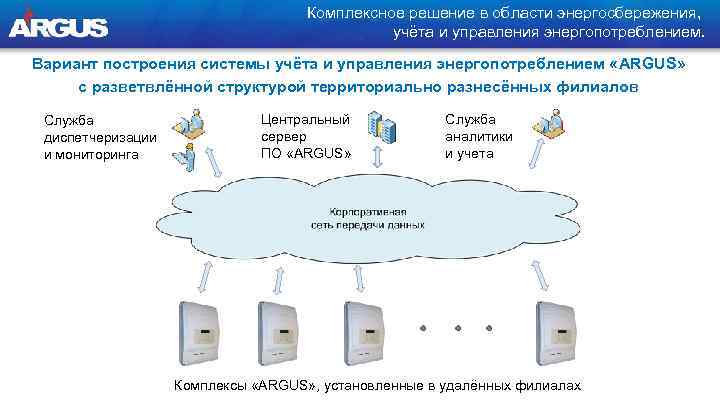

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Вариант построения системы учёта и управления энергопотреблением «ARGUS» с разветвлённой структурой территориально разнесённых филиалов Служба диспетчеризации и мониторинга Центральный сервер ПО «ARGUS» Служба аналитики и учета Комплексы «ARGUS» , установленные в удалённых филиалах

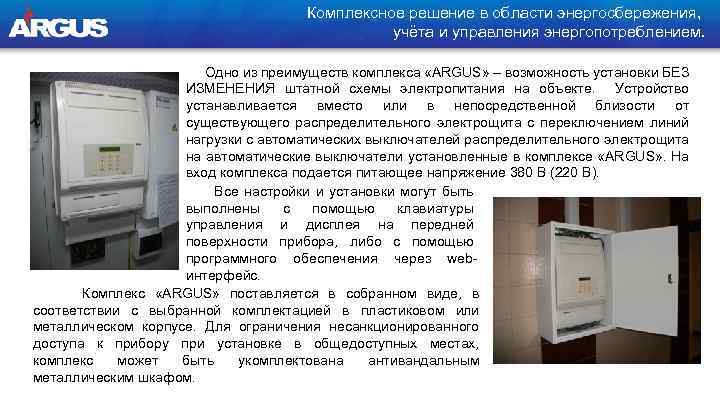

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Одно из преимуществ комплекса «ARGUS» – возможность установки БЕЗ ИЗМЕНЕНИЯ штатной схемы электропитания на объекте. Устройство устанавливается вместо или в непосредственной близости от существующего распределительного электрощита с переключением линий нагрузки с автоматических выключателей распределительного электрощита на автоматические выключатели установленные в комплексе «ARGUS» . На вход комплекса подается питающее напряжение 380 В (220 В). Все настройки и установки могут быть выполнены с помощью клавиатуры управления и дисплея на передней поверхности прибора, либо с помощью программного обеспечения через webинтерфейс. Комплекс «ARGUS» поставляется в собранном виде, в соответствии с выбранной комплектацией в пластиковом или металлическом корпусе. Для ограничения несанкционированного доступа к прибору при установке в общедоступных местах, комплекс может быть укомплектована антивандальным металлическим шкафом.

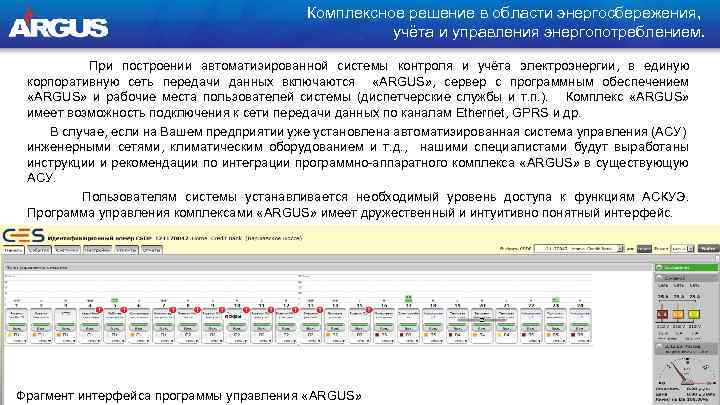

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. При построении автоматизированной системы контроля и учёта электроэнергии, в единую корпоративную сеть передачи данных включаются «ARGUS» , сервер с программным обеспечением «ARGUS» и рабочие места пользователей системы (диспетчерские службы и т. п. ). Комплекс «ARGUS» имеет возможность подключения к сети передачи данных по каналам Ethernet, GPRS и др. В случае, если на Вашем предприятии уже установлена автоматизированная система управления (АСУ) инженерными сетями, климатическим оборудованием и т. д. , нашими специалистами будут выработаны инструкции и рекомендации по интеграции программно-аппаратного комплекса «ARGUS» в существующую АСУ. Пользователям системы устанавливается необходимый уровень доступа к функциям АСКУЭ. Программа управления комплексами «ARGUS» имеет дружественный и интуитивно понятный интерфейс. Фрагмент интерфейса программы управления «ARGUS»

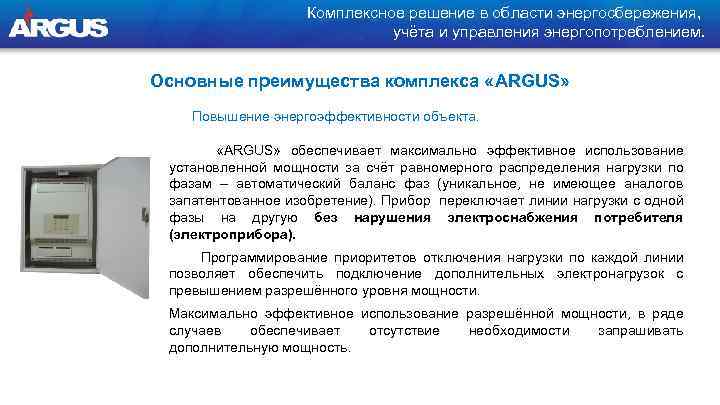

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные преимущества комплекса «ARGUS» Повышение энергоэффективности объекта. «ARGUS» обеспечивает максимально эффективное использование установленной мощности за счёт равномерного распределения нагрузки по фазам – автоматический баланс фаз (уникальное, не имеющее аналогов запатентованное изобретение). Прибор переключает линии нагрузки с одной фазы на другую без нарушения электроснабжения потребителя (электроприбора). Программирование приоритетов отключения нагрузки по каждой линии позволяет обеспечить подключение дополнительных электронагрузок с превышением разрешённого уровня мощности. Максимально эффективное использование разрешённой мощности, в ряде случаев обеспечивает отсутствие необходимости запрашивать дополнительную мощность.

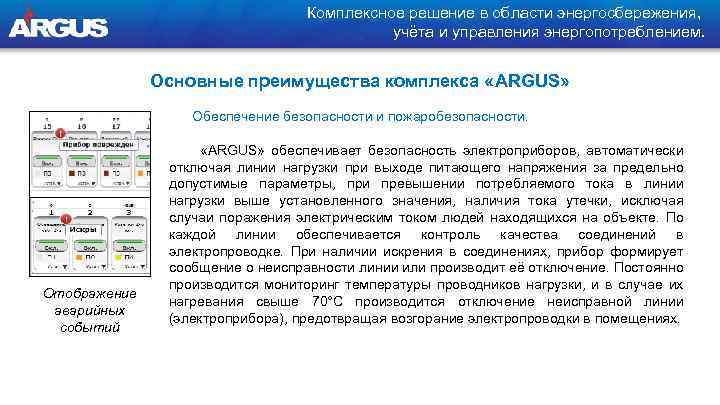

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные преимущества комплекса «ARGUS» Обеспечение безопасности и пожаробезопасности. Отображение аварийных событий «ARGUS» обеспечивает безопасность электроприборов, автоматически отключая линии нагрузки при выходе питающего напряжения за предельно допустимые параметры, при превышении потребляемого тока в линии нагрузки выше установленного значения, наличия тока утечки, исключая случаи поражения электрическим током людей находящихся на объекте. По каждой линии обеспечивается контроль качества соединений в электропроводке. При наличии искрения в соединениях, прибор формирует сообщение о неисправности линии или производит её отключение. Постоянно производится мониторинг температуры проводников нагрузки, и в случае их нагревания свыше 70°С производится отключение неисправной линии (электроприбора), предотвращая возгорание электропроводки в помещениях.

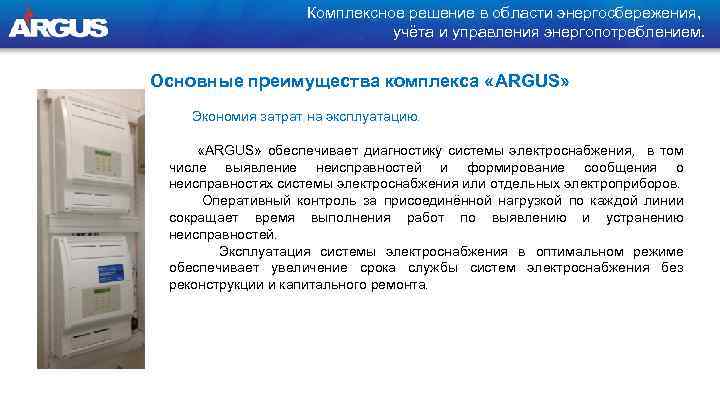

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные преимущества комплекса «ARGUS» Экономия затрат на эксплуатацию. «ARGUS» обеспечивает диагностику системы электроснабжения, в том числе выявление неисправностей и формирование сообщения о неисправностях системы электроснабжения или отдельных электроприборов. Оперативный контроль за присоединённой нагрузкой по каждой линии сокращает время выполнения работ по выявлению и устранению неисправностей. Эксплуатация системы электроснабжения в оптимальном режиме обеспечивает увеличение срока службы систем электроснабжения без реконструкции и капитального ремонта.
Комплекс поэлементного учёта и управления энергопотреблением Основные преимущества комплекса «ARGUS» Дистанционный контроль и управление. «ARGUS» делает систему энергообеспечения здания абсолютно прозрачной, подконтрольной и управляемой из любого места в любое время по каналам сотовой связи или интернет. Дистанционное управление позволяет производить: • • • включение/отключение любого электрооборудования находящегося на объекте вводить ограничение или увеличение мощности потребления по каждой линии программирование параметров и режимов работы системы электроснабжения или отдельных линий, в том числе таймеров включения/отключения отходящих линий.

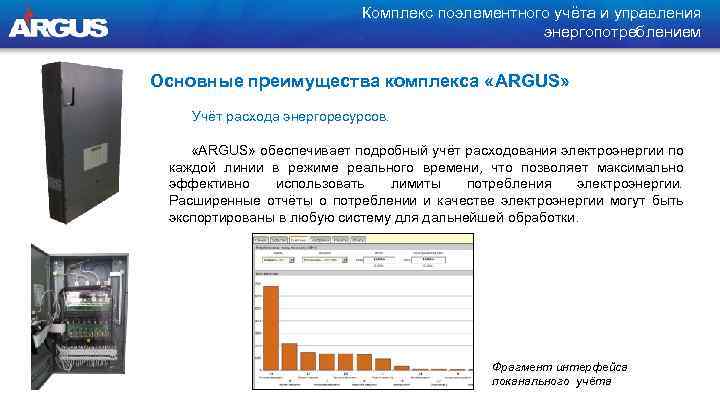

Комплекс поэлементного учёта и управления энергопотреблением Основные преимущества комплекса «ARGUS» Учёт расхода энергоресурсов. «ARGUS» обеспечивает подробный учёт расходования электроэнергии по каждой линии в режиме реального времени, что позволяет максимально эффективно использовать лимиты потребления электроэнергии. Расширенные отчёты о потреблении и качестве электроэнергии могут быть экспортированы в любую систему для дальнейшей обработки. Фрагмент интерфейса поканального учёта

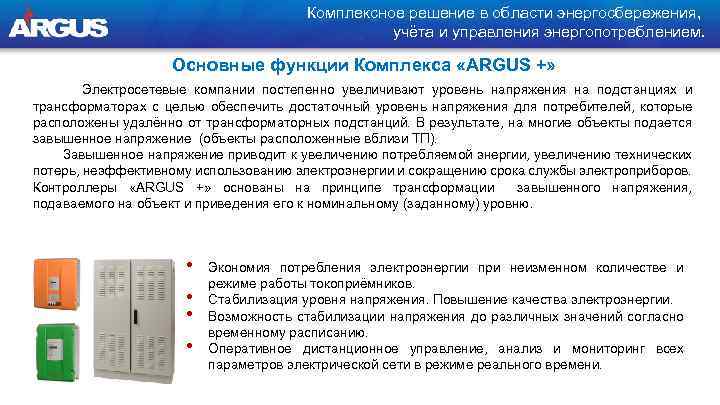

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные функции Комплекса «ARGUS +» Электросетевые компании постепенно увеличивают уровень напряжения на подстанциях и трансформаторах с целью обеспечить достаточный уровень напряжения для потребителей, которые расположены удалённо от трансформаторных подстанций. В результате, на многие объекты подается завышенное напряжение (объекты расположенные вблизи ТП). Завышенное напряжение приводит к увеличению потребляемой энергии, увеличению технических потерь, неэффективному использованию электроэнергии и сокращению срока службы электроприборов. Контроллеры «ARGUS +» основаны на принципе трансформации завышенного напряжения, подаваемого на объект и приведения его к номинальному (заданному) уровню. • • Экономия потребления электроэнергии при неизменном количестве и режиме работы токоприёмников. Стабилизация уровня напряжения. Повышение качества электроэнергии. Возможность стабилизации напряжения до различных значений согласно временному расписанию. Оперативное дистанционное управление, анализ и мониторинг всех параметров электрической сети в режиме реального времени.

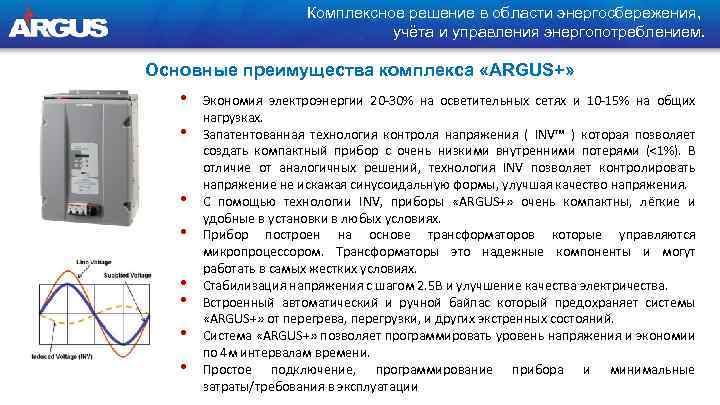

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Основные преимущества комплекса «ARGUS+» • • Экономия электроэнергии 20 -30% на осветительных сетях и 10 -15% на общих нагрузках. Запатентованная технология контроля напряжения ( INV™ ) которая позволяет создать компактный прибор с очень низкими внутренними потерями (<1%). В отличие от аналогичных решений, технология INV позволяет контролировать напряжение не искажая синусоидальную формы, улучшая качество напряжения. С помощью технологии INV, приборы «ARGUS+» очень компактны, лёгкие и удобные в установки в любых условиях. Прибор построен на основе трансформаторов которые управляются микропроцессором. Трансформаторы это надежные компоненты и могут работать в самых жестких условиях. Стабилизация напряжения с шагом 2. 5 В и улучшение качества электричества. Встроенный автоматический и ручной байпас который предохраняет системы «ARGUS+» от перегрева, перегрузки, и других экстренных состояний. Система «ARGUS+» позволяет программировать уровень напряжения и экономии по 4 м интервалам времени. Простое подключение, программирование прибора и минимальные затраты/требования в эксплуатации

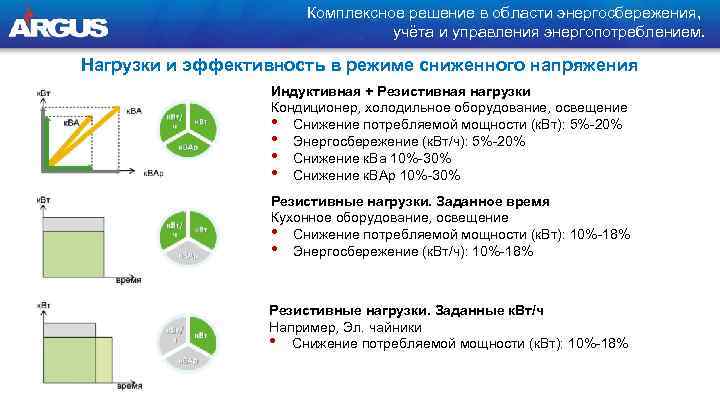

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Нагрузки и эффективность в режиме сниженного напряжения Индуктивная + Резистивная нагрузки Кондиционер, холодильное оборудование, освещение • Снижение потребляемой мощности (к. Вт): 5%-20% • Энергосбережение (к. Вт/ч): 5%-20% • Снижение к. Ва 10%-30% • Снижение к. ВАр 10%-30% Резистивные нагрузки. Заданное время Кухонное оборудование, освещение • Снижение потребляемой мощности (к. Вт): 10%-18% • Энергосбережение (к. Вт/ч): 10%-18% Резистивные нагрузки. Заданные к. Вт/ч Например, Эл. чайники • Снижение потребляемой мощности (к. Вт): 10%-18%

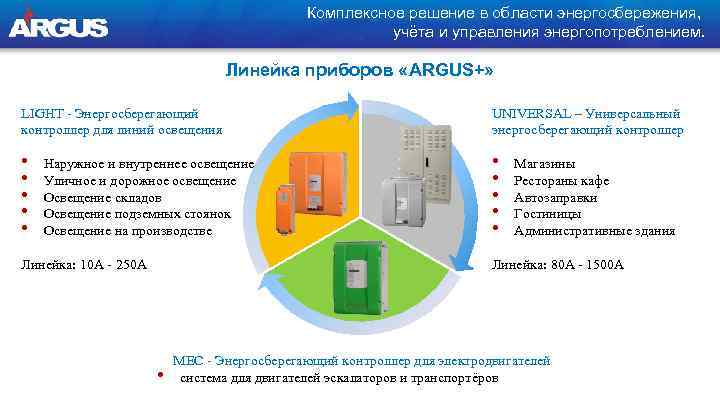

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Линейка приборов «ARGUS+» LIGHT - Энергосберегающий контроллер для линий освещения UNIVERSAL – Универсальный энергосберегающий контроллер • • • Наружное и внутреннее освещение Уличное и дорожное освещение Освещение складов Освещение подземных стоянок Освещение на производстве Линейка: 10 А - 250 А • Магазины Рестораны кафе Автозаправки Гостиницы Административные здания Линейка: 80 А - 1500 А MEC - Энергосберегающий контроллер для электродвигателей система для двигателей эскалаторов и транспортёров

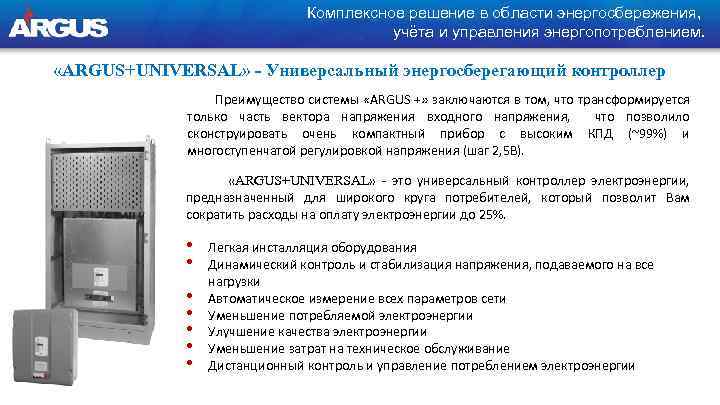

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. «ARGUS+UNIVERSAL» - Универсальный энергосберегающий контроллер Преимущество системы «ARGUS +» заключаются в том, что трансформируется только часть вектора напряжения входного напряжения, что позволило сконструировать очень компактный прибор с высоким КПД (~99%) и многоступенчатой регулировкой напряжения (шаг 2, 5 В). «ARGUS+UNIVERSAL» - это универсальный контроллер электроэнергии, предназначенный для широкого круга потребителей, который позволит Вам сократить расходы на оплату электроэнергии до 25%. • • Легкая инсталляция оборудования Динамический контроль и стабилизация напряжения, подаваемого на все нагрузки Автоматическое измерение всех параметров сети Уменьшение потребляемой электроэнергии Улучшение качества электроэнергии Уменьшение затрат на техническое обслуживание Дистанционный контроль и управление потреблением электроэнергии

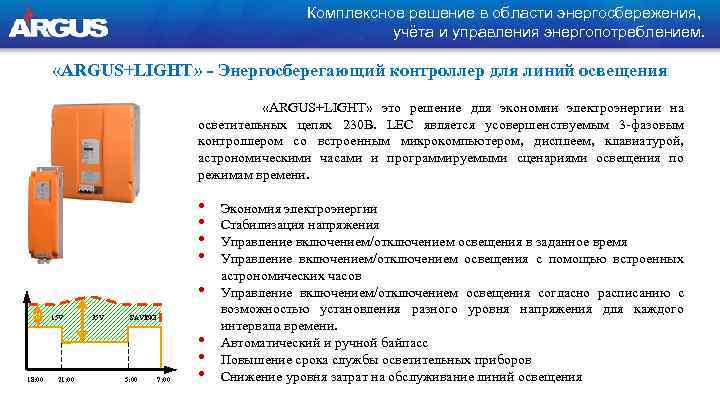

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. «ARGUS+LIGHT» - Энергосберегающий контроллер для линий освещения «ARGUS+LIGHT» это решение для экономии электроэнергии на осветительных цепях 230 В. LEC является усовершенствуемым 3 -фазовым контроллером со встроенным микрокомпьютером, дисплеем, клавиатурой, астрономическими часами и программируемыми сценариями освещения по режимам времени. • • • 15 V 18: 00 21: 00 35 V SAVING 5: 00 7: 00 • • • Экономия электроэнергии Стабилизация напряжения Управление включением/отключением освещения в заданное время Управление включением/отключением освещения с помощью встроенных астрономических часов Управление включением/отключением освещения согласно расписанию с возможностью установления разного уровня напряжения для каждого интервала времени. Автоматический и ручной байпасс Повышение срока службы осветительных приборов Снижение уровня затрат на обслуживание линий освещения

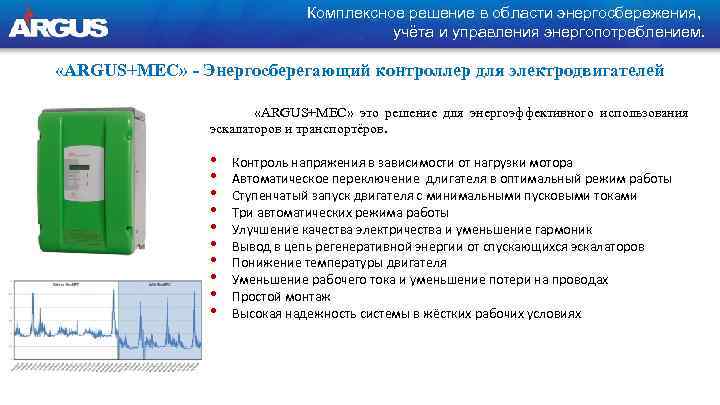

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. «ARGUS+MEC» - Энергосберегающий контроллер для электродвигателей «ARGUS+MEC» это решение для энергоэффективного использования эскалаторов и транспортёров. • • • Контроль напряжения в зависимости от нагрузки мотора Автоматическое переключение длигателя в оптимальный режим работы Ступенчатый запуск двигателя с минимальными пусковыми токами Три автоматических режима работы Улучшение качества электричества и уменьшение гармоник Вывод в цепь регенеративной энергии от спускающихся эскалаторов Понижение температуры двигателя Уменьшение рабочего тока и уменьшение потери на проводах Простой монтаж Высокая надежность системы в жёстких рабочих условиях
Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Система дистанционного управления и мониторинг On-Line система учёта электроэнергии (EMS) эффективно интегрируется с устройствами «ARGUS+UNIVESAL» и позволяет пользователям контролировать, анализировать и управлять в режиме реального времени электропотреблением всего оборудования. EMS состоит из Диспетчера GSM, который соединён с «ARGUS+ UNIVERSAL» и посылает данные в центральный сервер по Internet и мобильным сетям. • On-Line результаты экономии и количества потребления по дням, неделям, месяцем или году. • Отчёты, диаграммы и формы Exel для анализа электрического использования. • Оповещения в реальном времени (SMS и E-Mail) при неисправностях и отклонениях показателей. • Удалённая настройка всех параметров конфигурации «ARGUS+UNIVERSAL» .

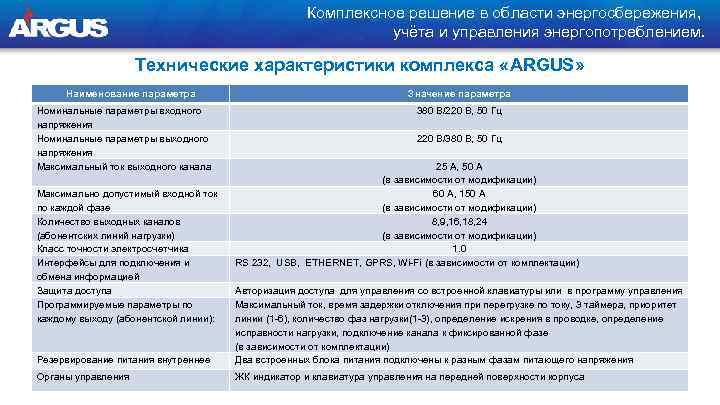

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Технические характеристики комплекса «ARGUS» Наименование параметра Номинальные параметры входного напряжения Номинальные параметры выходного напряжения Максимальный ток выходного канала Максимально допустимый входной ток по каждой фазе Количество выходных каналов (абонентских линий нагрузки) Класс точности электросчетчика Интерфейсы для подключения и обмена информацией Защита доступа Программируемые параметры по каждому выходу (абонентской линии): Значение параметра 380 В/220 В, 50 Гц 220 В/380 В, 50 Гц 25 А, 50 А (в зависимости от модификации) 60 А, 150 А (в зависимости от модификации) 8, 9, 16, 18, 24 (в зависимости от модификации) 1. 0 RS 232, USB, ETHERNET, GPRS, Wi-Fi (в зависимости от комплектации) Резервирование питания внутреннее Авторизация доступа для управления со встроенной клавиатуры или в программу управления Максимальный ток, время задержки отключения при перегрузке по току, 3 таймера, приоритет линии (1 -6), количество фаз нагрузки(1 -3), определение искрения в проводке, определение исправности нагрузки, подключение канала к фиксированной фазе (в зависимости от комплектации) Два встроенных блока питания подключены к разным фазам питающего напряжения Органы управления ЖК индикатор и клавиатура управления на передней поверхности корпуса
Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Технические характеристики комплекса «ARGUS» Наименование параметра Значение параметра Дистанционный контроль и управление контроль потребления электроэнергии в целом по объекту и по каждому потребителю отдельно, контроль напряжения и тока по каждой фазе на входе, контроль тока на выходе по каждой линии, контроль неисправности энергопотребителей, дистанционное включение/отключение питания по каждому каналу, обнаружение неисправности в электропроводке, обнаружение неисправности электроприбора. Программируемые параметры (основные) Номинальный ток , напряжение по фазам питающего напряжения, 4 порога перегрузки, 4 значения отсрочки отключения при перегрузке, 6 уровней приоритетов, 3 таймера, номинальный ток нагрузки, функция обнаружения неисправности электроприбора, количество фаз нагрузки, функция «Проверка искры» . Энергонезависимая память внутреннего счетчика Потребляемая мощность от сети Интервал между поверками Габаритные размеры (длина, ширина, высота) Средний срок службы 10 лет < 40 Вт 16 лет 599 х 436 х 207 мм, 860 х 550 х 200 мм (в зависимости от модификации) 30 лет

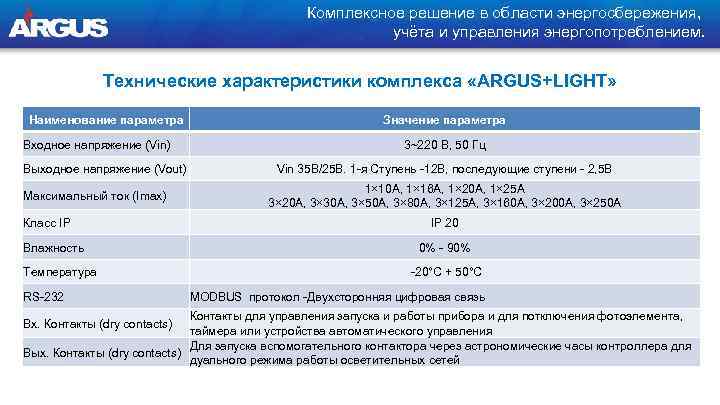

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Технические характеристики комплекса «ARGUS+LIGHT» Наименование параметра Входное напряжение (Vin) Выходное напряжение (Vout) Максимальный ток (Imax) Класс IP Влажность Температура RS-232 Значение параметра 3~220 В, 50 Гц Vin 35 В/25 В. 1 -я Ступень -12 В, последующие ступени - 2, 5 В 1× 10 А, 1× 16 А, 1× 20 А, 1× 25 А 3× 20 А, 3× 30 А, 3× 50 А, 3× 80 А, 3× 125 А, 3× 160 А, 3× 200 А, 3× 250 А IP 20 0% - 90% -20°C + 50°C MODBUS протокол -Двухсторонняя цифровая связь Контакты для управления запуска и работы прибора и для потключения фотоэлемента, таймера или устройства автоматического управления Для запуска вспомогательного контактора через астрономические часы контроллера для Вых. Контакты (dry contacts) дуального режима работы осветительных сетей Вх. Контакты (dry contacts)

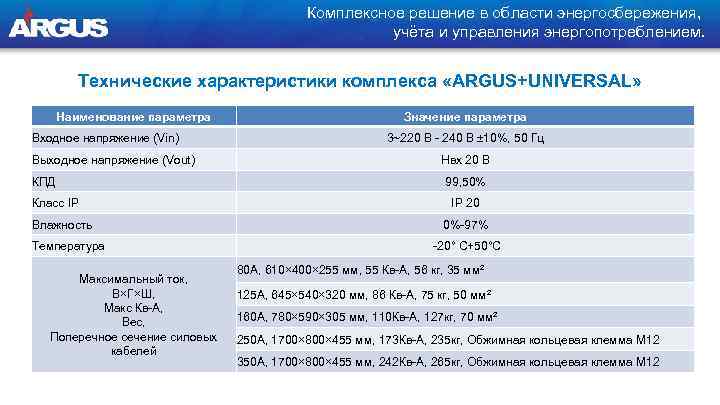

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Технические характеристики комплекса «ARGUS+UNIVERSAL» Наименование параметра Входное напряжение (Vin) Выходное напряжение (Vout) КПД Класс IP Влажность Температура Значение параметра 3~220 В - 240 В ± 10%, 50 Гц Нвх 20 В 99, 50% IP 20 0%-97% -20° C+50°C 80 А, 610× 400× 255 мм, 55 Кв-А, 56 кг, 35 мм² Максимальный ток, В×Г×Ш, 125 А, 645× 540× 320 мм, 86 Кв-А, 75 кг, 50 мм² Макс Кв-А, 160 А, 780× 590× 305 мм, 110 Кв-А, 127 кг, 70 мм² Вес, Поперечное сечение силовых 250 А, 1700× 800× 455 мм, 173 Кв-А, 235 кг, Обжимная кольцевая клемма М 12 кабелей 350 А, 1700× 800× 455 мм, 242 Кв-А, 265 кг, Обжимная кольцевая клемма М 12
Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Сертификат соответствия и свидетельство об утверждении типа средств измерений

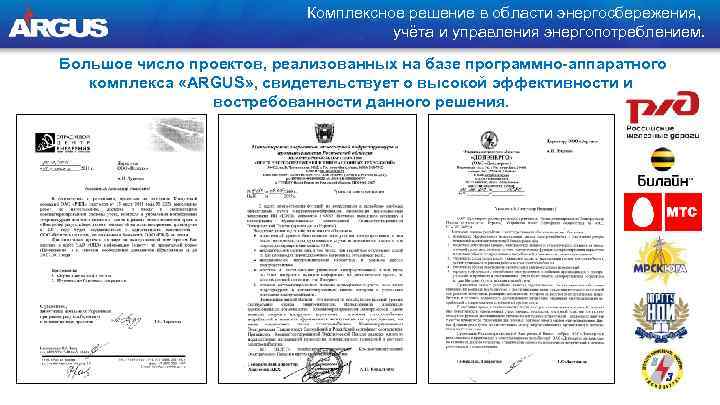

Комплексное решение в области энергосбережения, учёта и управления энергопотреблением. Большое число проектов, реализованных на базе программно-аппаратного комплекса «ARGUS» , свидетельствует о высокой эффективности и востребованности данного решения.

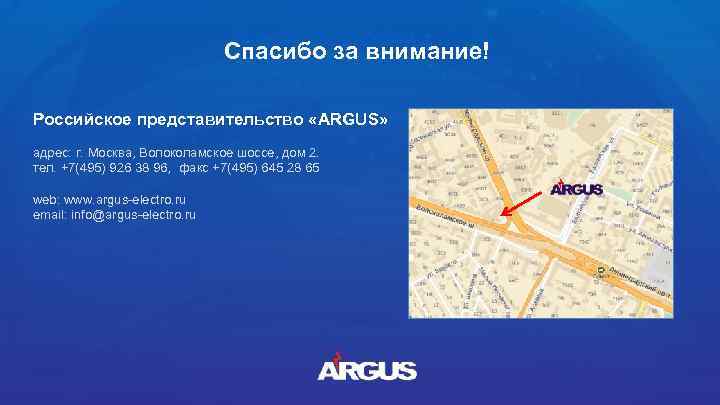

Спасибо за внимание! Российское представительство «ARGUS» адрес: г. Москва, Волоколамское шоссе, дом 2. тел. +7(495) 926 38 96, факс +7(495) 645 28 65 web: www. argus-electro. ru email: info@argus-electro. ru
