Комплексная программа Энергосбережение и повышение энергетической эффективности объектов ОАО «Рыбинская городская электросеть» на период 2014 -2016 год.
ВИДЫ ДЕЯТЕЛЬНОСТИ ПРЕДПРИЯТИЯ Основные регулируемые виды деятельности: • Передача электрической энергии в пределах границ балансовой принадлежности; • Технологическое присоединение к электрическим сетям в пределах границ балансовой принадлежности. • Обслуживание сетей уличного освещения г. Рыбинска
СОДЕРЖАНИЕ ПРОБЛЕМЫ • • • Основной проблемой, на решение которой направлена программа «Энергосбережение и повышение энергетической эффективности в ОАО «Рыбинская городская электросеть» на 2014 -2016 годы (далее – Программа), является низкая эффективность использования энергетических ресурсов и необоснованная величина технологических потерь при передаче по сетям ТСО. Низкая энергоэффективность является одной из причин снижения конкурентоспособности предприятий реального сектора экономики региона. При этом ранее принятые Правительством Российской Федерации решения, определяющие динамику роста внутренних цен на энергоносители, хотя и были скорректированы, прежде всего в части уменьшения темпов роста стоимости электрической энергии, продолжают оставаться мощным экономическим стимулом для интенсификации работы по энергосбережению.
ВВЕДЕНИЕ • В основу программы положены целевые индикаторы, утвержденные департаментом энергетики и регулирования тарифов Ярославской области и • Энергетический паспорт потребителя ТЭР рег. № 170059/ТРН/46172012/076/0180.
№ п/п ( из приложения 4 к приказу департамента топлива, энергетики и регулирования тарифов Ярославской области от 01. 09. 2010 № 423) Целевые показатели энергосбережения и повышения энергетической эффективности ТСО МУП "Рыбинская городская электросеть", осуществляющей по регулируемому виду деятельности передачу электрической энергии по сетям г. Рыбинска, достижение которых должно быть обеспечено в ходе реализации программ в области энергосбережения и повышения энергетической эффективности на 2010 - 2015 годы Наименование регулируемой организации 1 2 Технологические потери электроэнергии при ее передаче по электрическим сетям, к. Вт. ч Оснащенность приборами учета на границах балансовой принадлежности сетей, % Целевые показатели 3 4 85 000 100% VIII. Рыбинский муниципальный район 16. МУП "Рыбинская городская электросеть"
Основные направления по исполнению федерального закона № 261 -ФЗ «Об энергосбережении и повышении энергетической эффективности» • Организация эффективного учета электрической энергии • Модернизация электрических сетей с применением современных материалов и технологий. • Реконструкция сетей уличного освещения.
Основные направления по исполнению федерального закона № 261 -ФЗ «Об энергосбережении и повышении энергетической эффективности» • • Программа предусматривает реализацию комплекса организационнотехнических и финансово-экономических мероприятий, обеспечивающих существенное повышение уровня обеспечения жителей города, социальных и производственных объектов качественными и эффективными услугами электроснабжения. Основными требованиями к реализуемым в рамках программы техническим решениям являются: привязка к конкретным объектам электроэнергетики, сокращение непроизводительных затрат и потерь, эффективное использование имеющихся производственных и технических ресурсов. Выполнение программы является частью работ по реконструкции сетей электроснабжения в ТСО. Исполнение программы предполагает разработку соответствующих инвестиционных программ и проектов, конкретизирующих действия по достижению поставленных целей.
Общая часть • ОАО «Рыбинская городская электросеть» осуществляет деятельность по передаче электрической энергии потребителям, присоединенным к её электрическим сетям, а так же технологическим присоединением новых заявителей к существующим сетям. • На балансе предприятия находятся и сети уличного освещения, затраты по содержанию и ремонту которых возмещаются местным городским бюджетом. • Электросеть состоит из следующих элементов и оборудования • 1. воздушные линии • 2. кабельные линии • 3. распределительное и силовое оборудование
Состав основных сетевых фондов • • • Воздушные линии ВЛ-6, 0 -10 к. В - 52 км ВЛ- 0, 4 к. В - 228 км Кабельные линии КЛ-6, 0 -10 к. В - 286 км КЛ- 0, 4 к. В - 274 км Распределительные пункты –РП - 24 шт Подстанции: ТП; КТП; мачтовые. – 348 шт Силовые трансформаторы – 588 шт Сети уличного освещения - 352 км Светильники (ДРЛ; ДНАТ) - 8500 шт Энергосберегающие (вместо накаливания) - 3 850 шт
Цель и задачи программы • • • Цель программы: Поэтапное сокращение относительных потерь электроэнергии на 1, 5% от уровня 2013 г. в течение трех лет за период с 2014 по 2016 г. г. . Задачи программы: Установка и принятие в эксплуатацию приборов учета расхода электроэнергии на фидерах и подстанциях с целью оперативного выявления и устранения потерь и хищений электроэнергии. Показатели выполнения программы: Сокращение относительных потерь электроэнергии на 1, 5% от уровня 2013 г. в течение трех лет. Относительные потери электроэнергии в 2013 г. – 20, 2 %. Относительные потери электроэнергии в 2014 г. – 20, 1 %. Относительные потери электроэнергии в 2015 г. – 19, 3 %. Относительные потери электроэнергии в 2016 г. – 18, 7 %.
В соответствии с принятой Стратегией развития ЭС к укрупненным Комплексным показателям технического уровня электрических сетей следует отнести: • • Надежность характеризуется возможностью отказов элементов электрической сети, а также связанной с этими отказами невозможностью исполнения в полном объеме обязательств перед пользователями сети. Надежность ЭС определяется резервами пропускной способности сети, ее живучестью, управляемостью, надежностью отдельных элементов и систем. Ремонтопригодность сетей Показатели ремонтопригодности включают время простоя в ремонтах и ограничения во время ремонта передаваемой (принимаемой) пользователями сети электроэнергии. Качество функционирования определяется возможностью ведения режимов сети, обеспечивающей поддержание задаваемых оптимальных уровней напряжения и возможностью контроля объемов электроэнергии во всех точках приема и отпуска электроэнергии в сети, уровнями потерь, обёспечением требований по оптимальной плотности тока. Удовлетворенность спроса на услуги ЭС оценивается возможностью сети принять, передать и выдать из сети объемы электроэнергии, востребованные рынком, как на этапе текущего функционирования, так и на этапе развития сети. Для этой оценки используются показатели ограничения пропускной способности сети и отказы сети в подключении пользователей
Инвестиционная программа утвержденная на 2013 год в тарифе на передачу Всего затрат Установка приборов учета на фидерах, РП, ТП Замена силовых трансформаторов со сроком службы 30 и более лет Приобретение автотранспортных средств: Автовышка; А-м "УАЗ" 3 шт. ; 41 304 900, 0 2 580 000, 0 2 000, 0 4 200 000, 0 Строительство кабельной линии КЛ-6, 0 к. В от подстанции "Южная" - МРСКЦентра - до РП-9 16 720 000, 0 Реконструкция РП-9 с заменой оборудования в РУ-6, 0 к. В ( КСО-298 20 шт. ) 11 926 000, 0 Строительство кабельных линии КЛ-6, 0 к. В от РП-9 до ТП- 32 и ТП-37 1 417 000, 0 Перевод нагрузок и переключение КНС № 35 МУП ГО г. Рыбинск "Водоканал" от ООО РЗСМ "Мегатон" к сетям ОАО "Рыбинская городская электросеть" 1 400 000, 0 Прокладка электрокабеля между ТП-99 и ТП-110 1 061 900, 0
Перечень программных мероприятий по энергосбережению и повышению энергетической эффективности № п/п Наименование мероприятия 1 2 Ед. изм. 3 Количество 4 5 Реконструкция линий 0, 4 к. В: км 1 2 3 - замена провода А-25 на СИП -35 км 2, 8 - замена провода А-35 на СИП -50 км 32, 9 Гл. инженер -замена провода А-70 на СИП -70 км 6, 0 Эффект в натуральном выражении ( тыс. к. Вт. ч) Эффект в стоимостном выражении (тыс. руб. ) Замена светильников и ламп уличного освещения ДРЛ на ДНАТ шт 600 Гл. инженер Эффект в натуральном выражении (тыс к. Вт. ч) Эффект в стоимостном выражении тыс. руб. Замена ламп накаливания на энергосберегающие 1200 Гл. инженер Эффект в натуральном выражении (тыс. к. Втч) Эффект в стоимостном выражении тыс. руб. 4 шт Финансовые результаты на реализацию (тыс. руб. ) в том числе Всего 2014 2015 2016 Источники Ответственный финансирован исполнитель ия 6 Всего: МБ 6883 СС ИИ 6883 Всего: МБ СС ИИ 300 810 Всего: МБ СС ИИ 4 753 15 097 1000 2700 Снижение технологически х потерь 5265 985 4280 1 740 4 910 0 1000 2700 5640 960 4680 Снижение технологически х потерь 0 2000 1300 2900 14415 2952 11463 80 730 2000 2580 3300 8300 Снижение технологически х потерь 67 67 70 700 2580 4580 80 730 65 65 70 600 4580 940 70 700 60 60 192 х потерь 393 1 061 920 70 600 Снижение 2503 технологически 220 2030 320 866 900 11 2503 2280 10 2280 2100 2760 Всего: МБ СС ИИ 9 2100 1 013 2 737 Всего: МБ СС ИИ Эффект в натуральном выражении ед. изм. Эффект в стоимостном выражении тыс. руб. 8 220 2030 Установка приборов учета на потребительских фидерах ТП и РП шт Гл. инженер Эффект в натуральном выражении (тыс. к. Вт. ч) Эффект в стоимостном выражении тыс. руб. ИТОГО ПО ПРОГРАММЕ 7 Ожидаемый результат 3510 1007 2503 1 460 4 966 1 553 5 221
Инвестиционный план по технологическому присоединению на 2012 -2013 годы 2012 год №/№ Участок, объект, заявитель 2013 год План Объем вводимой Год Полная Ввод в План освоения трансформаторной Финансиров освоения Год начала Источники Ввод в окончания стоимость мощности (МВА), ание 2012 (закрыть эксплуатац финансиров (закрыть эксплуатаци финансировани строительст актами ию (акт ания 2013 актами протяжённость года , тыс. тва я ю (акт ТП), ва ва, тыс. руб. выполнены ТП), тыс. года , тыс. выполненых ЛЭП, км рублей. тыс. рублей. работ), тыс. х работ), тыс. руб 1 Строительство РП в районе п/ст "Веретье" ул. Бабушкина, д. 29 2012 2013 11000, 00 2, 50 6970, 00 4030, 00 Плата по ТП 2 Строительство КЛ-6, 0 к. В от новой РП до ООО ТПП "Сириус" ул. Бабушкина д. 29 2012 2013 1000, 00 0, 25 0, 00 1000, 00 Плата по ТП 3 Строительство ТП-351 2012 2013 6000, 00 0, 314 0, 00 6000, 00 Плата по ТП 4 Строительство КЛ-6, 0 к. В с прокладкой 2 -х кабелей от п/ст «Веретье» до РП 12 2012 10 425, 1 3, 86 10 425, 1 0 0 0 Плата по ТП 2012 3 526, 9 0, 25 3 526, 9 0 0 0 Плата по ТП 6 Реконструкция РП-12 с установкой новых 8 -ми ячеек Строительство ТП-78 2012 2013 6000, 00 0, 223 0, 00 6000, 00 Плата по ТП 7 Строительство ТП по ул. Братская 2013 3000, 00 0, 149 0, 00 3000, 00 Плата по ТП 8 Строительство КЛ-0, 4 к. В до жилого дома по ул. Баррикадная, д. 32 А 2012 270, 00 0, 45 270, 00 0, 00 Плата по ТП 9 Строительство КЛ-0, 4 к. В до детского сада по ул. Молодлежная, д. 5 2012 500, 00 0, 27 500, 00 0, 00 Плата по ТП 10 Строительство КЛ-0, 4 к. В до жилого дома по ул. Приборостроителей, д. 32 А 2012 2013 1000, 00 0, 50 0, 00 1000, 00 Плата по ТП 11 Строительство КЛ-0, 4 к. В до школы ул. Ак. Губкина, д. 21 2012 500, 00 0, 30 500, 00 0, 00 Плата по ТП 12 Строительство ТП в районе ул. Чкалова 2012 5 191, 2 0, 40 5 191, 2 0, 00 Плата по ТП 13 Строительство ТП в Районе Хасановской 2012 2013 2500, 00 0, 118 0, 00 2500, 00 Плата по ТП 14 Строительство ВЛ-6 к. В до ТП в Районе Хасановской 2012 500, 00 0, 30 500, 00 0, 00 Плата по ТП 15 Строительство ТП в районе ГМ Платформа 2012 2013 200, 00 0, 050 0, 00 200, 00 Плата по ТП 16 Строительство ТП в районе ул. Мелкая Строительство КЛ-0, 4 к. В до жилого дома Волочаевская, д. 38 Б 2012 2013 250, 00 0, 160 0, 00 250, 00 Плата по ТП 2013 300, 00 0, 3 0, 00 300, 00 Плата по ТП 24 280 5 17 27 884, 3 ВСЕГО: 52 164, 3 27 884, 3 24 280 Плата по ТП
Расходы по выполнению мероприятий программы энергосбережения за 2010 -2012 год, Т. руб. • Фидерная система учетов с элементами АСКУЭ - 3 044, 0 • Электронная система общедом. приборов учета – 16 708, 0 • Мероприятия по замене энергосберегающих ламп - 2 400, 0 • ВСЕГО - 22 152, 0 • СПРАВОЧНО: -Снижение объемов технологических потерь достигло в сравнении с 2009 годом – 9 516 тыс. к. Вт. ч
Фактические потери электроэнергии в электросетях за 2012 г. № п/п Наименование показателей Ед. изм 1 Поступление электроэнергии в сеть Тыс. к. Втч 2 Полезный отпуск электроэнергии потребителям Тыс. к. Втч 3 Потери электроэнергии в сети Тыс. к. Втч 4 Относительные потери электроэнергии в сети к объему поступления электроэнергии в сеть 2012 г факт 451 510, 7 359 322, 8 % 92 187, 9 20, 42
Действия ТСО по управлению потерями • По программе установки общедомовых приборов учета оборудовано 1 400 - узлов учета с автоматической передачей данных в базу по ведению балансов. • Реализовано три пилотных проекта по установке приборов учета в частном секторе, исключающих возможность безучетного потребления гражданами. • Более 70% потребителей юр. лиц, имеющих границы балансовой принадлежности в РУ-0, 4 к. В сетевых подстанций оборудованы приборами учета на границах балансовой принадлежности без свободного доступа к приборам учета. • Усилена работа линейных служб и контролеров по контролю за фактическим потреблением электроэнергии и предельно – разрешенной мощности по сетям предприятия.
Замена светильников Светильник ДРЛ-250 Phillips Malaga ДНАТ-150
Замена и установка энергосберегающих ламп Лампа ДРЛ Лампа натриевая
Замена ламп Лампа накаливания Лампа энергосберегающая Заменено в 2012 году - 2850 шт. Планируется заменить в 2013 году - 2000 шт.

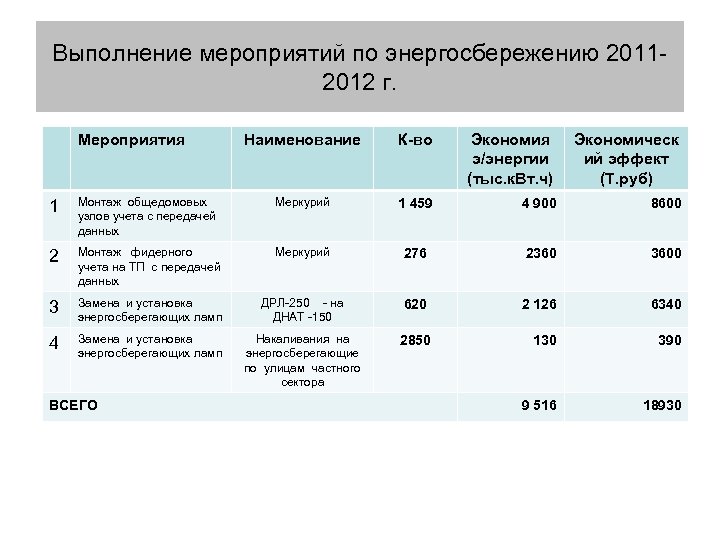

Выполнение мероприятий по энергосбережению 20112012 г. Мероприятия Наименование К-во Экономия э/энергии (тыс. к. Вт. ч) Экономическ ий эффект (Т. руб) 1 Монтаж общедомовых узлов учета с передачей данных Меркурий 1 459 4 900 8600 2 Монтаж фидерного учета на ТП с передачей данных Меркурий 276 2360 3600 3 Замена и установка энергосберегающих ламп ДРЛ-250 - на ДНАТ -150 620 2 126 6340 4 Замена и установка энергосберегающих ламп Накаливания на энергосберегающие по улицам частного сектора 2850 130 390 9 516 18930 ВСЕГО
Организация эффективного учета электрической энергии • Учеты на подстанциях - с элементами Аскуэ • Общедомовые учеты – с передачей данных • Создание АСКУЭ совместно с применением более точных измерительных приборов позволит избавиться от многих недостатков присущих существующим системам учета электроэнергии. • В системе АСКУЭ снятие показаний всех измерительных приборов происходит единовременно. Это позволяет избежать значительных погрешностей при учете электроэнергии в следствии разновременности снятия показаний измерительных приборов.
Оборудование фидерного учета на подстанциях Смонтировано • В течение 2012 года на учетов (ед. ) отходящих фидерах подстанций смонтированы Общие и поставлены на расчеты затраты (Руб. ) узлы учета электрической Увеличение энергии с элементами полезного АСКУЭ и функцией отпуска (к. Вт. ч) передачи данных на Экономический сервер ТСО. эффект от • Параллельно здания ТП внедрения (Руб. ) ставятся под электронную Срок охрану от проникновения окупаемости посторонних лиц. затрат (лет. ) 198 620 000 320 000 460 000 1, 35
Автоматизация системы учета
Преимущества системы АСКУЭ - Справедливое распределение внутридомовых Многоквартирные дома Частный сектор Граница баланса потерь - Борьба с неплатежами - Многотарифность - Экономия на контролерах - Выявление хищений - Решение проблемы «не допуска» - Борьба с неплатежами - Реальная информация о потреблении - Экономия на штате контролеров - Прозрачность расчета сетевых компаний с контрагентами - Контрольные показания в реальном времени - Автоматическое включение новых Т. У. в существующую АИИС КУЭ
Динамика потерь 2009 -2012 г Январь Фев-ль Март Ап-ль Май Июнь Июль Август Сен-брь Ок-рь Но-рь Дек-рь ИТОГО % 2009 г. 31, 4 26, 1 28, 9 21, 9 20, 2 21, 5 21, 9 22, 5 27, 1 31, 6 26, 2 26, 9 26, 5 2010 г. 30, 5 25, 0 28, 4 21, 8 19, 7 21, 3 22, 0 22, 5 26, 6 31, 7 24, 0 24, 4 25, 3 Факт 2011 г. 30, 4 24, 6 27, 6 22, 5 22, 0 15, 1 19, 8 13, 6 21, 0 22, 8 18, 6 19, 1 21, 9 25, 9 20, 8 22, 9 18, 9 17, 6 13, 5 20, 8 18, 0 18, 6 19, 4 18, 04 19, 0 20, 42 Факт 2012
Динамика реализации эл. энергии 2010 -2012 г
Модернизация сетей ВЛ -6, 0 и ВЛ – 0, 4 к. В • Замена деревянных опор на Ж/Б: 0, 4 к. В - 293 шт. • 6, 0 к. В – 138 шт. • Замена проводов на СИП: • - проводов - 9, 4 км. • - на СИП - 15, 4 км. • - вводов - 4, 0 км. • Технологические потери снижены на 0, 34%
Реконструкция сетей уличного освещения. Состав и основные функции АСУНО 1. Комплект оборудования ПВ: - контроллер пункта включения SPC-3. 0 счётчик электроэнергии Меркурий 230 ART-03 C ( 53 компл. ) 2. Комплект оборудования центрального диспетчерского пункта СУНО: - сервер оперативной обработки информации (ООИ), серийный сервер КЕЙ, ТРИНИТИ или Kraftway сетевой маршрутизатор, D Link DI 804 HV или аналогичный 3. Комплект программного обеспечения центрального диспетчерского пункта СУНО: - операционная система сервера ООИ, Windows Server Standart 2008 OLP NL +4 клиента (Microsoft) - программное обеспечение СООИ и АРМ ЦДП СУНО «Луч» , FM 20 View
Система обеспечивает следующие функции: 1. Автоматическое (по календарю) и ручное управление линиями наружного освещения 2. Дистанционное управление наружным освещением из диспетчерского пункта и/или мобильного телефона посредством SMS сообщений. 3. Подсчет расхода электрической энергии с применением счетчика с выходом RS-485. 4. Оперативное оповещение диспетчера в случае возникновения нештатной ситуации на объекте. 5. Документирование параметров работы системы. 6. Пофазное управление каскадами освещения
Состав сетей уличного освещения Кабельные линии Км 128 Воздушные линии Км 226 Светильники- всего Шт 8500 В т. ч. - ртутные Шт 5620 - накаливания Шт 2840 - люминесцентные Шт 40 Опоры - всего Шт 3700 В т. ч. - ж/б Шт 3050 - металические Шт 330 - торшерного типа Шт 90 - дерево с ж/б приставками Шт 230
