kompiuterinės leidybos sistemos III paskaita grafinių bylų formatai

kompiuterinės leidybos sistemos III paskaita grafinių bylų formatai dr. R. Pranaitis 2015 10 01

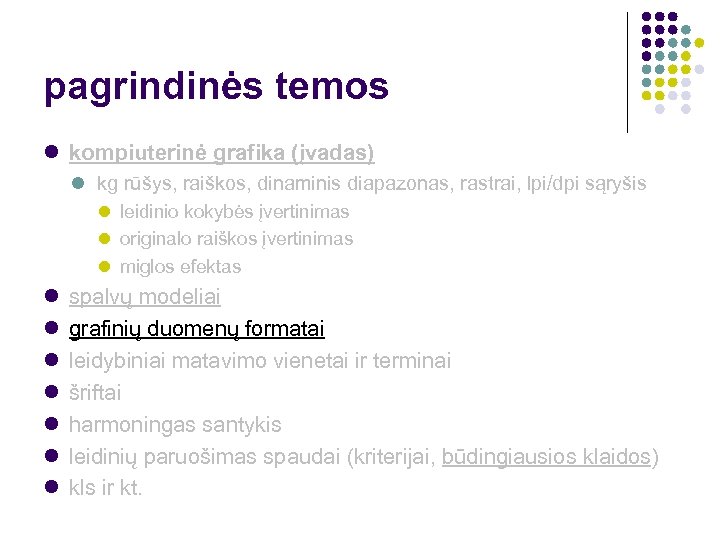

pagrindinės temos kompiuterinė grafika (įvadas) kg rūšys, raiškos, dinaminis diapazonas, rastrai, lpi/dpi sąryšis leidinio kokybės įvertinimas originalo raiškos įvertinimas miglos efektas spalvų modeliai grafinių duomenų formatai leidybiniai matavimo vienetai ir terminai šriftai harmoningas santykis leidinių paruošimas spaudai (kriterijai, būdingiausios klaidos) kls ir kt.

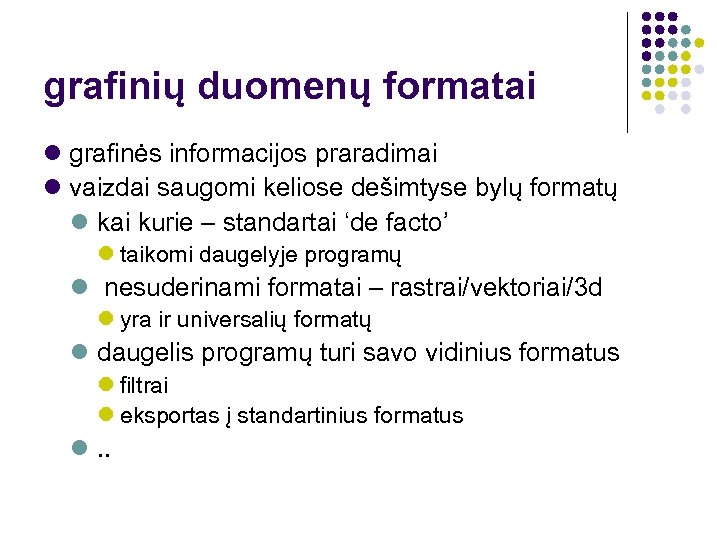

grafinių duomenų formatai grafinės informacijos praradimai vaizdai saugomi keliose dešimtyse bylų formatų kai kurie – standartai ‘de facto’ taikomi daugelyje programų nesuderinami formatai – rastrai/vektoriai/3 d yra ir universalių formatų daugelis programų turi savo vidinius formatus filtrai eksportas į standartinius formatus . .

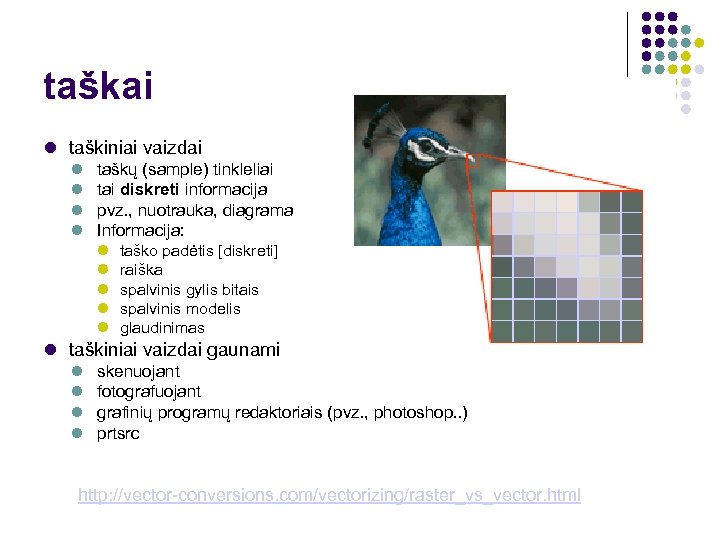

taškai taškiniai vaizdai taškų (sample) tinkleliai tai diskreti informacija pvz. , nuotrauka, diagrama Informacija: taško padėtis [diskreti] raiška spalvinis gylis bitais spalvinis modelis glaudinimas taškiniai vaizdai gaunami skenuojant fotografuojant grafinių programų redaktoriais (pvz. , photoshop. . ) prtsrc http: //vector-conversions. com/vectorizing/raster_vs_vector. html

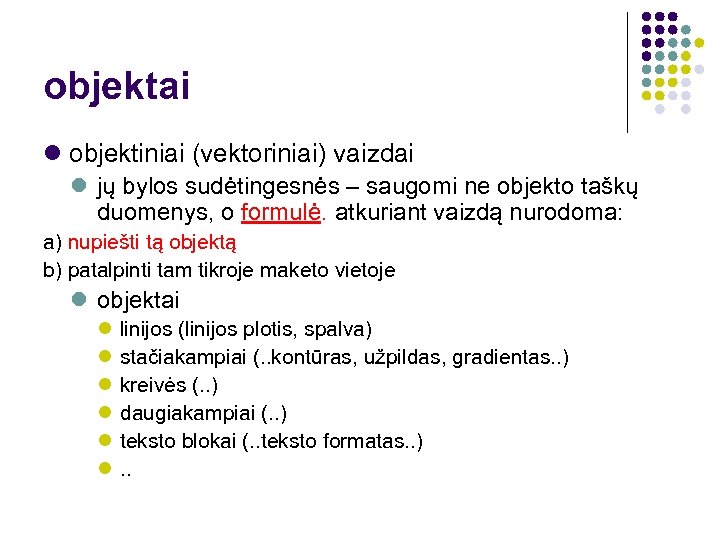

objektai objektiniai (vektoriniai) vaizdai jų bylos sudėtingesnės – saugomi ne objekto taškų duomenys, o formulė. atkuriant vaizdą nurodoma: a) nupiešti tą objektą b) patalpinti tam tikroje maketo vietoje objektai linijos (linijos plotis, spalva) stačiakampiai (. . kontūras, užpildas, gradientas. . ) kreivės (. . ) daugiakampiai (. . ) teksto blokai (. . teksto formatas. . ). .

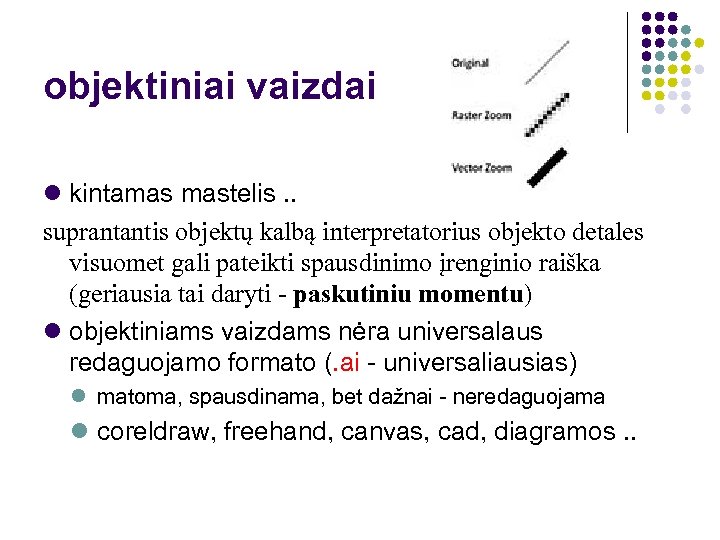

objektiniai vaizdai kintamas mastelis. . suprantantis objektų kalbą interpretatorius objekto detales visuomet gali pateikti spausdinimo įrenginio raiška (geriausia tai daryti - paskutiniu momentu) objektiniams vaizdams nėra universalaus redaguojamo formato (. ai - universaliausias) matoma, spausdinama, bet dažnai - neredaguojama coreldraw, freehand, canvas, cad, diagramos. .

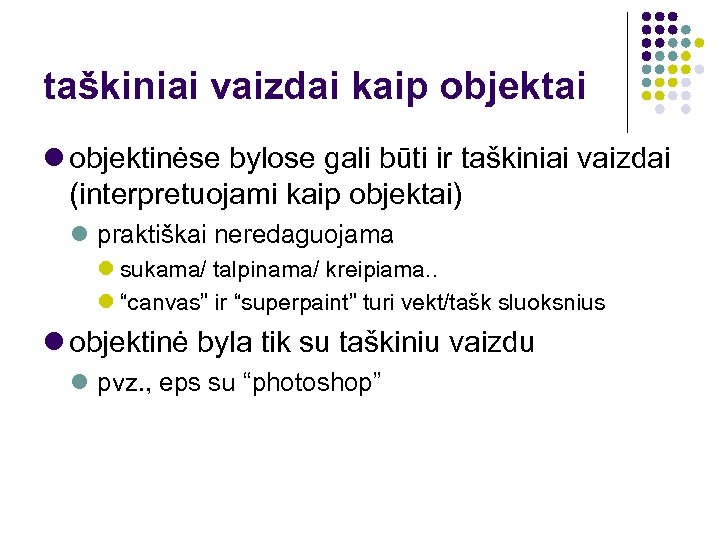

taškiniai vaizdai kaip objektai objektinėse bylose gali būti ir taškiniai vaizdai (interpretuojami kaip objektai) praktiškai neredaguojama sukama/ talpinama/ kreipiama. . “canvas” ir “superpaint” turi vekt/tašk sluoksnius objektinė byla tik su taškiniu vaizdu pvz. , eps su “photoshop”

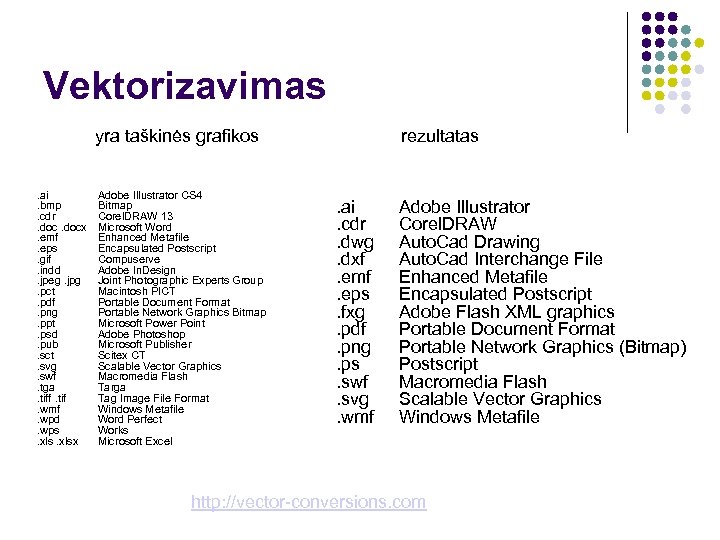

Vektorizavimas yra taškinės grafikos. ai. bmp. cdr. docx. emf. eps. gif. indd. jpeg. jpg. pct. pdf. png. ppt. psd. pub. sct. svg. swf. tga. tiff. tif. wmf. wpd. wps. xlsx Adobe Illustrator CS 4 Bitmap Corel. DRAW 13 Microsoft Word Enhanced Metafile Encapsulated Postscript Compuserve Adobe In. Design Joint Photographic Experts Group Macintosh PICT Portable Document Format Portable Network Graphics Bitmap Microsoft Power Point Adobe Photoshop Microsoft Publisher Scitex CT Scalable Vector Graphics Macromedia Flash Targa Tag Image File Format Windows Metafile Word Perfect Works Microsoft Excel rezultatas . ai . cdr. dwg. dxf. emf. eps. fxg. pdf. png. ps. swf. svg. wmf Adobe Illustrator Corel. DRAW Auto. Cad Drawing Auto. Cad Interchange File Enhanced Metafile Encapsulated Postscript Adobe Flash XML graphics Portable Document Format Portable Network Graphics (Bitmap) Postscript Macromedia Flash Scalable Vector Graphics Windows Metafile http: //vector-conversions. com

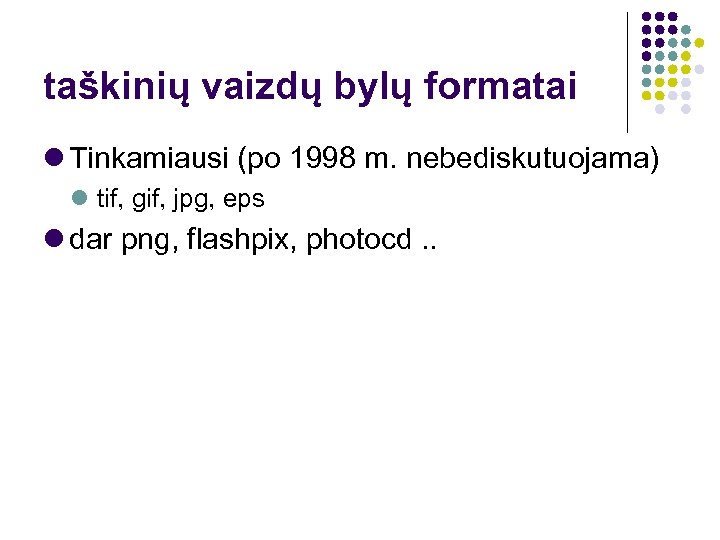

taškinių vaizdų bylų formatai Tinkamiausi (po 1998 m. nebediskutuojama) tif, gif, jpg, eps dar png, flashpix, photocd. .

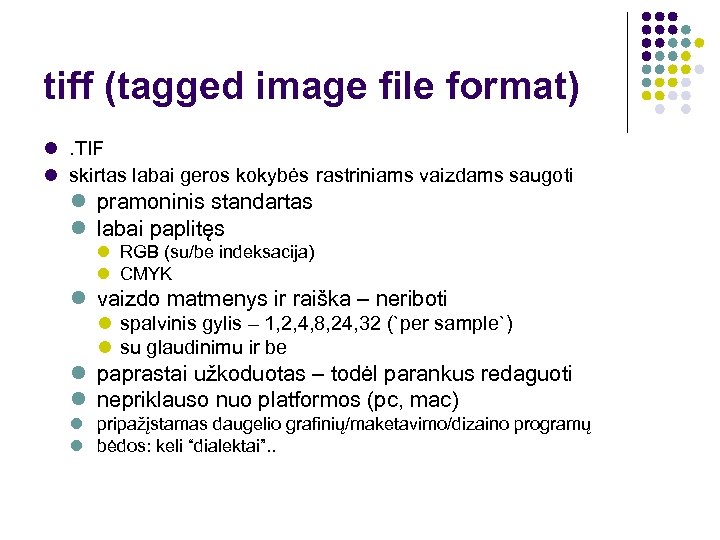

tiff (tagged image file format) . TIF skirtas labai geros kokybės rastriniams vaizdams saugoti pramoninis standartas labai paplitęs RGB (su/be indeksacija) CMYK vaizdo matmenys ir raiška – neriboti spalvinis gylis – 1, 2, 4, 8, 24, 32 (`per sample`) su glaudinimu ir be paprastai užkoduotas – todėl parankus redaguoti nepriklauso nuo platformos (pc, mac) pripažįstamas daugelio grafinių/maketavimo/dizaino programų bėdos: keli “dialektai”. .

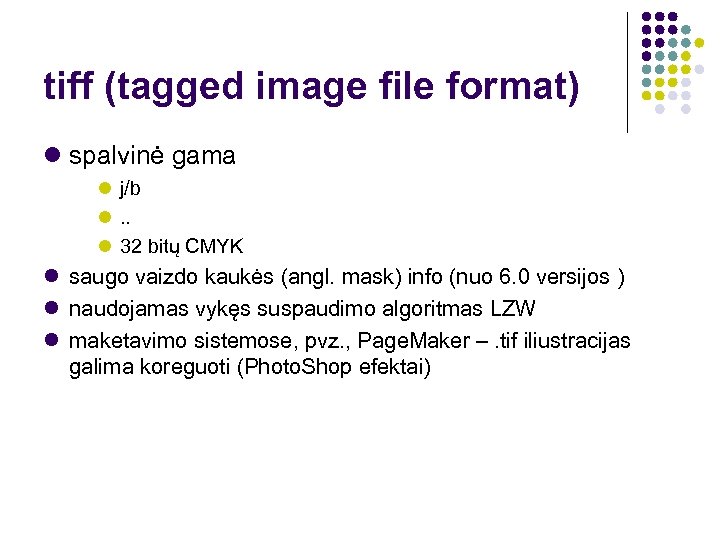

tiff (tagged image file format) spalvinė gama j/b . . 32 bitų CMYK saugo vaizdo kaukės (angl. mask) info (nuo 6. 0 versijos ) naudojamas vykęs suspaudimo algoritmas LZW maketavimo sistemose, pvz. , Page. Maker –. tif iliustracijas galima koreguoti (Photo. Shop efektai)

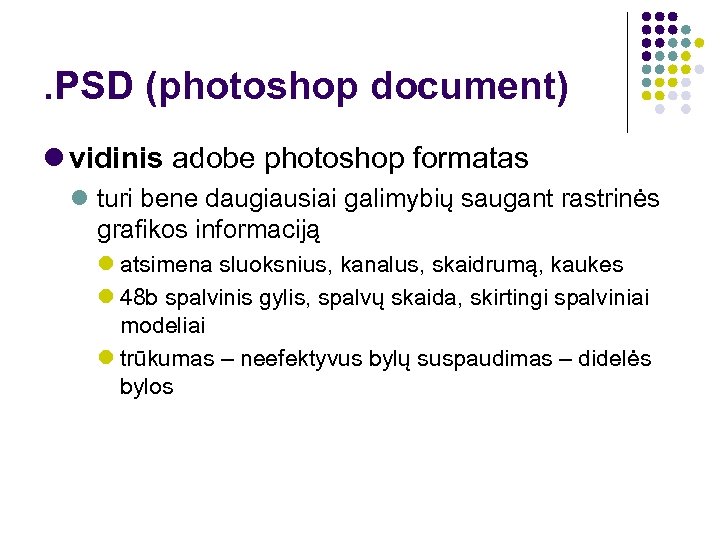

. PSD (photoshop document) vidinis adobe photoshop formatas turi bene daugiausiai galimybių saugant rastrinės grafikos informaciją atsimena sluoksnius, kanalus, skaidrumą, kaukes 48 b spalvinis gylis, spalvų skaida, skirtingi spalviniai modeliai trūkumas – neefektyvus bylų suspaudimas – didelės bylos

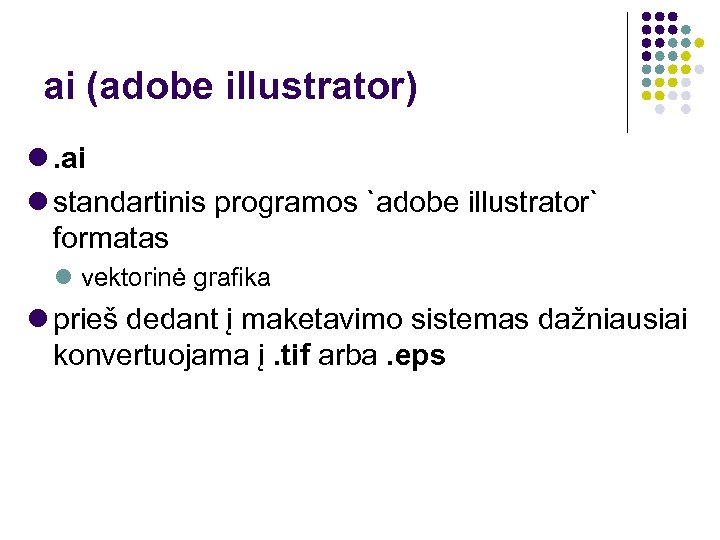

ai (adobe illustrator) . ai standartinis programos `adobe illustrator` formatas vektorinė grafika prieš dedant į maketavimo sistemas dažniausiai konvertuojama į. tif arba. eps

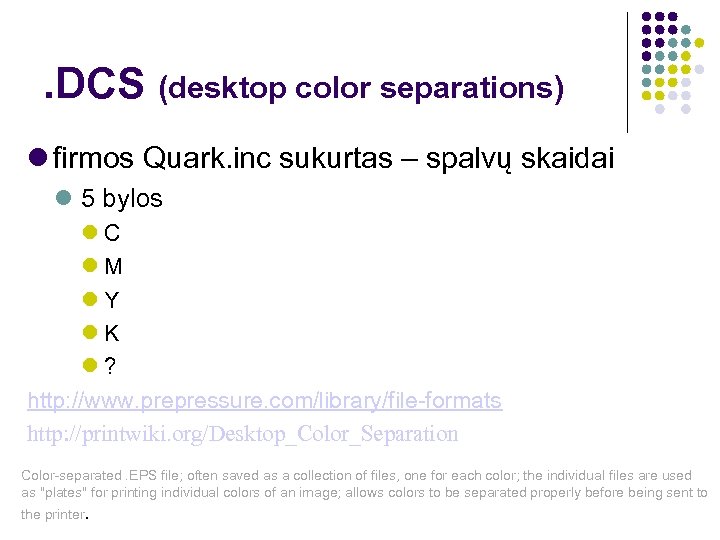

. DCS (desktop color separations) firmos Quark. inc sukurtas – spalvų skaidai 5 bylos C M Y K ? http: //www. prepressure. com/library/file-formats http: //printwiki. org/Desktop_Color_Separation Color-separated. EPS file; often saved as a collection of files, one for each color; the individual files are used as "plates" for printing individual colors of an image; allows colors to be separated properly before being sent to the printer.

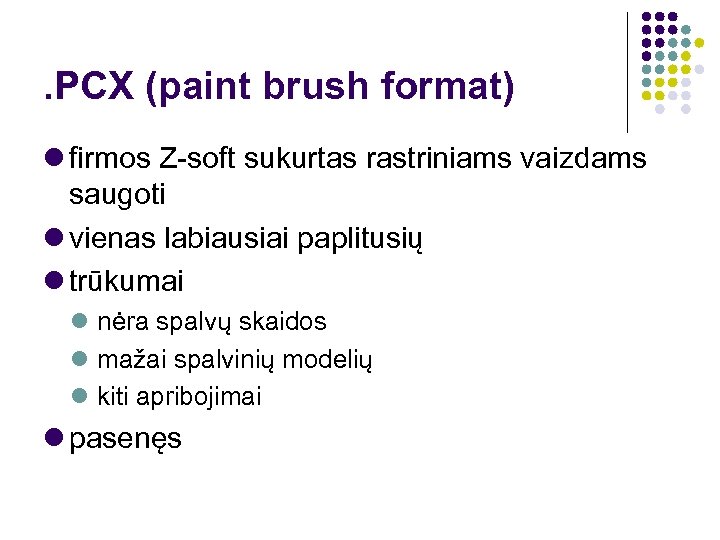

. PCX (paint brush format) firmos Z-soft sukurtas rastriniams vaizdams saugoti vienas labiausiai paplitusių trūkumai nėra spalvų skaidos mažai spalvinių modelių kiti apribojimai pasenęs

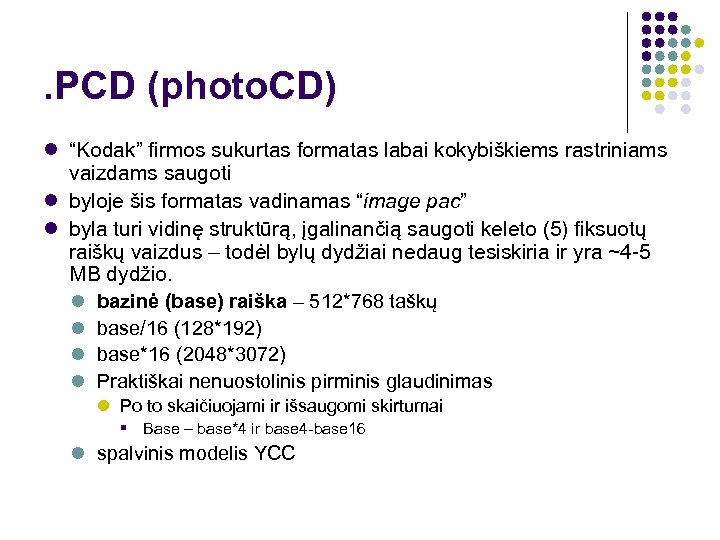

. PCD (photo. CD) “Kodak” firmos sukurtas formatas labai kokybiškiems rastriniams vaizdams saugoti byloje šis formatas vadinamas “image pac” byla turi vidinę struktūrą, įgalinančią saugoti keleto (5) fiksuotų raiškų vaizdus – todėl bylų dydžiai nedaug tesiskiria ir yra ~4 -5 MB dydžio. bazinė (base) raiška – 512*768 taškų base/16 (128*192) base*16 (2048*3072) Praktiškai nenuostolinis pirminis glaudinimas Po to skaičiuojami ir išsaugomi skirtumai Base – base*4 ir base 4 -base 16 spalvinis modelis YCC

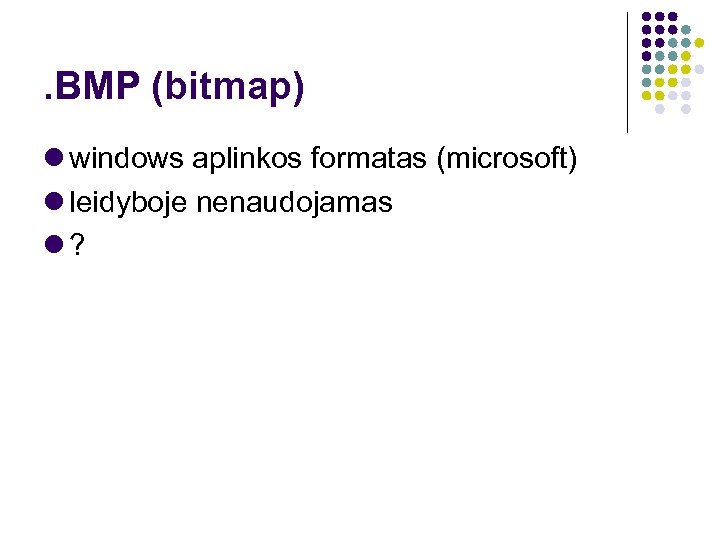

. BMP (bitmap) windows aplinkos formatas (microsoft) leidyboje nenaudojamas ?

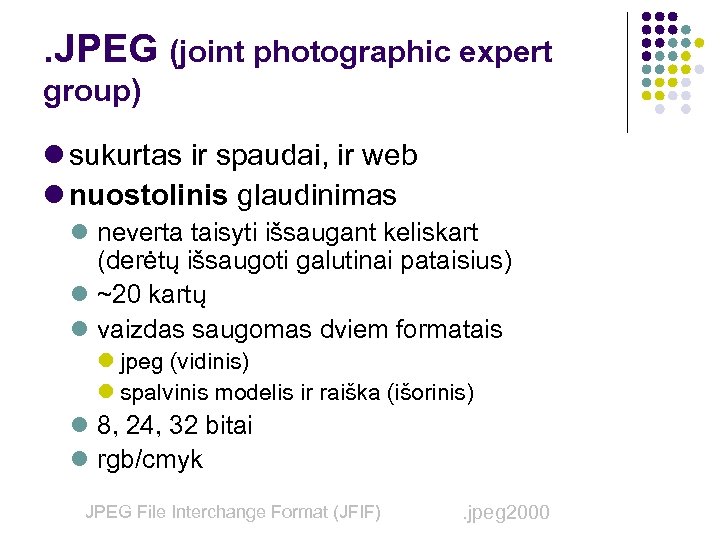

. JPEG (joint photographic expert group) sukurtas ir spaudai, ir web nuostolinis glaudinimas neverta taisyti išsaugant keliskart (derėtų išsaugoti galutinai pataisius) ~20 kartų vaizdas saugomas dviem formatais jpeg (vidinis) spalvinis modelis ir raiška (išorinis) 8, 24, 32 bitai rgb/cmyk JPEG File Interchange Format (JFIF) . jpeg 2000

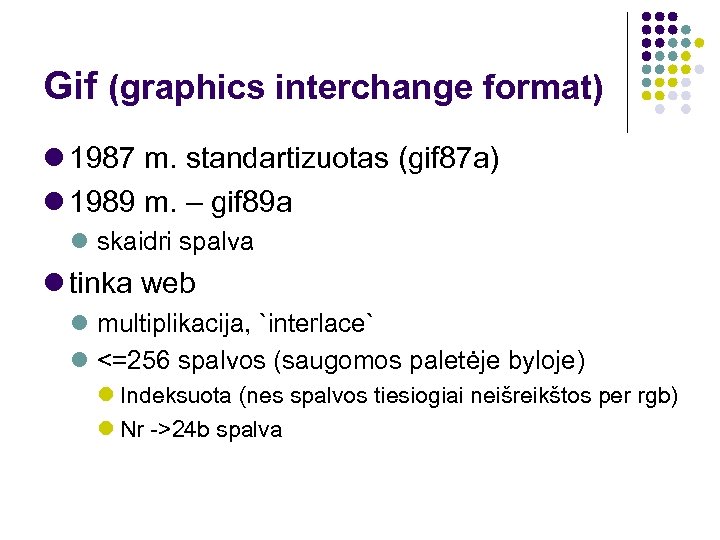

Gif (graphics interchange format) 1987 m. standartizuotas (gif 87 a) 1989 m. – gif 89 a skaidri spalva tinka web multiplikacija, `interlace` <=256 spalvos (saugomos paletėje byloje) Indeksuota (nes spalvos tiesiogiai neišreikštos per rgb) Nr ->24 b spalva

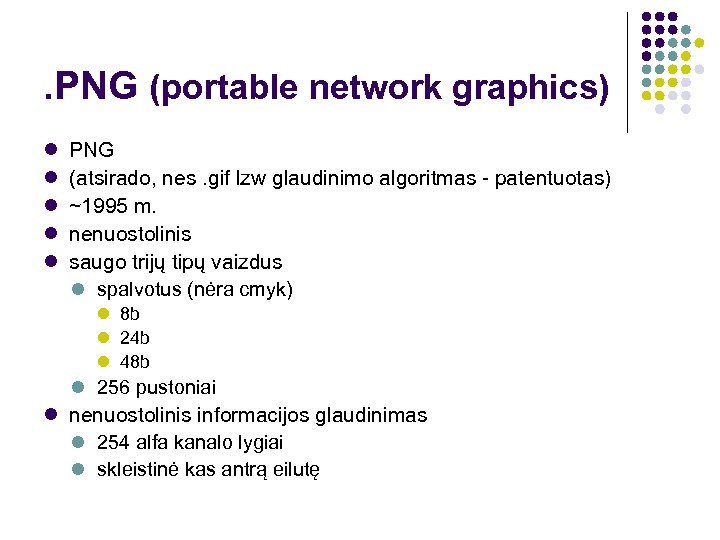

. PNG (portable network graphics) PNG (atsirado, nes. gif lzw glaudinimo algoritmas - patentuotas) ~1995 m. nenuostolinis saugo trijų tipų vaizdus spalvotus (nėra cmyk) 8 b 24 b 48 b 256 pustoniai nenuostolinis informacijos glaudinimas 254 alfa kanalo lygiai skleistinė kas antrą eilutę

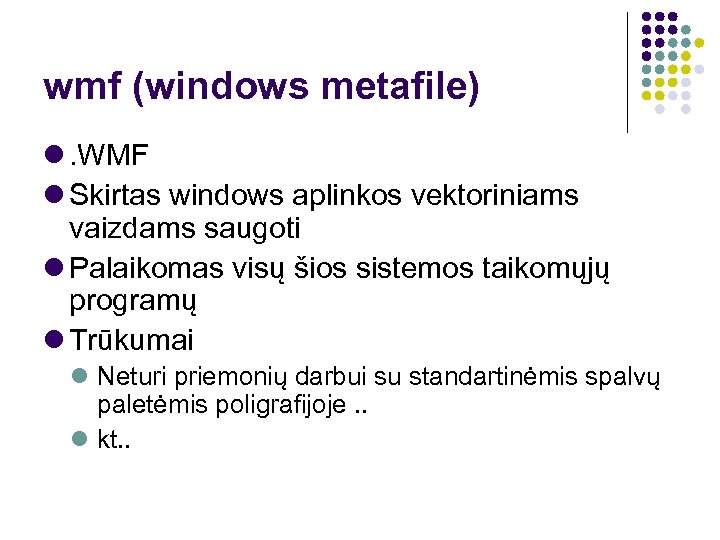

wmf (windows metafile) . WMF Skirtas windows aplinkos vektoriniams vaizdams saugoti Palaikomas visų šios sistemos taikomųjų programų Trūkumai Neturi priemonių darbui su standartinėmis spalvų paletėmis poligrafijoje. . kt. .

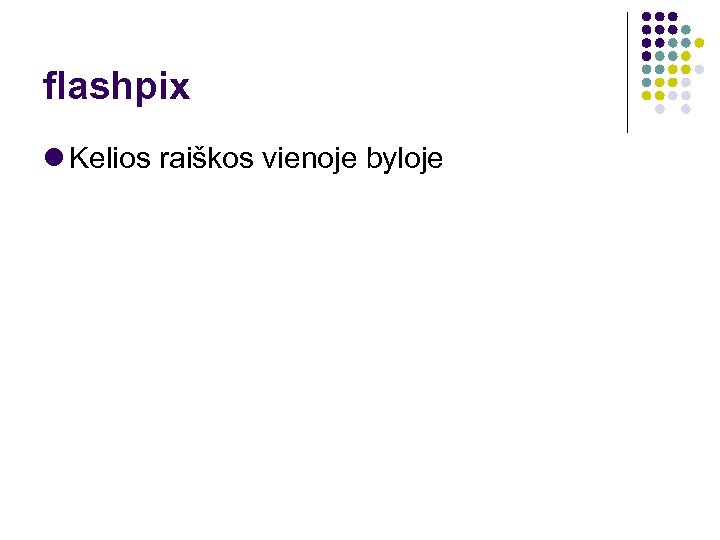

flashpix Kelios raiškos vienoje byloje

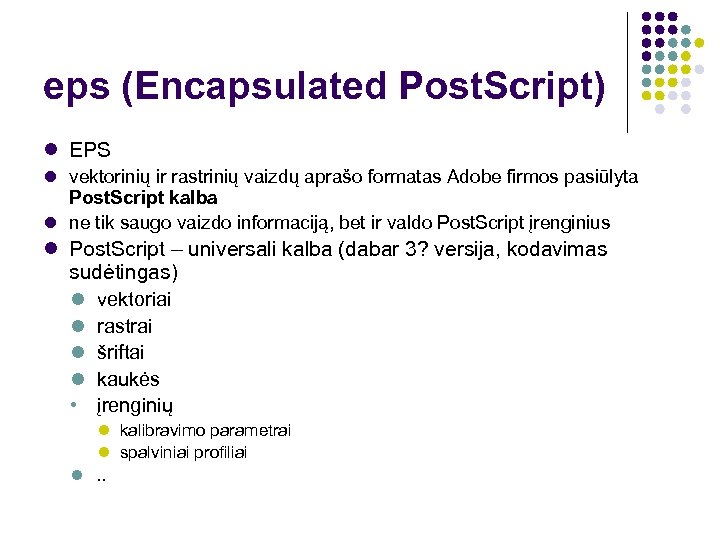

eps (Encapsulated Post. Script) EPS vektorinių ir rastrinių vaizdų aprašo formatas Adobe firmos pasiūlyta Post. Script kalba ne tik saugo vaizdo informaciją, bet ir valdo Post. Script įrenginius Post. Script – universali kalba (dabar 3? versija, kodavimas sudėtingas) vektoriai rastrai šriftai kaukės • įrenginių kalibravimo parametrai spalviniai profiliai . .

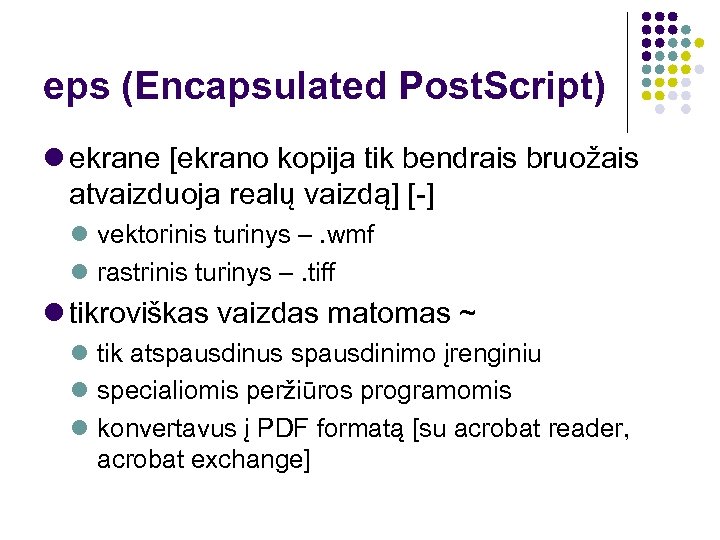

eps (Encapsulated Post. Script) ekrane [ekrano kopija tik bendrais bruožais atvaizduoja realų vaizdą] [-] vektorinis turinys –. wmf rastrinis turinys –. tiff tikroviškas vaizdas matomas ~ tik atspausdinus spausdinimo įrenginiu specialiomis peržiūros programomis konvertavus į PDF formatą [su acrobat reader, acrobat exchange]

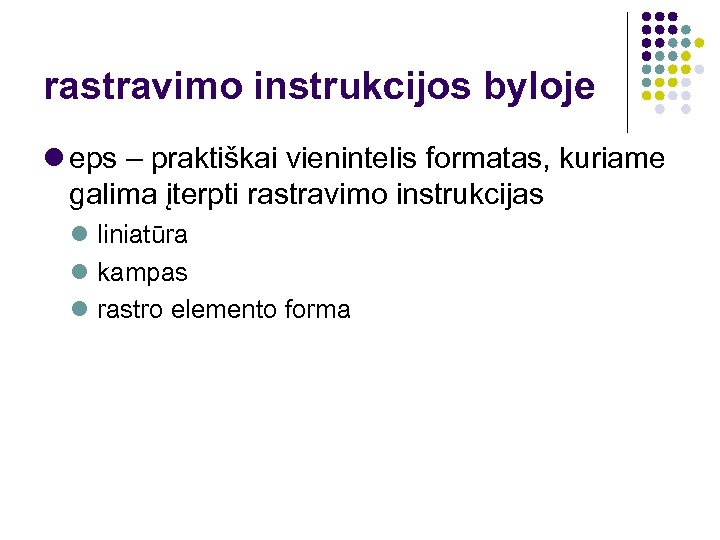

rastravimo instrukcijos byloje eps – praktiškai vienintelis formatas, kuriame galima įterpti rastravimo instrukcijas liniatūra kampas rastro elemento forma

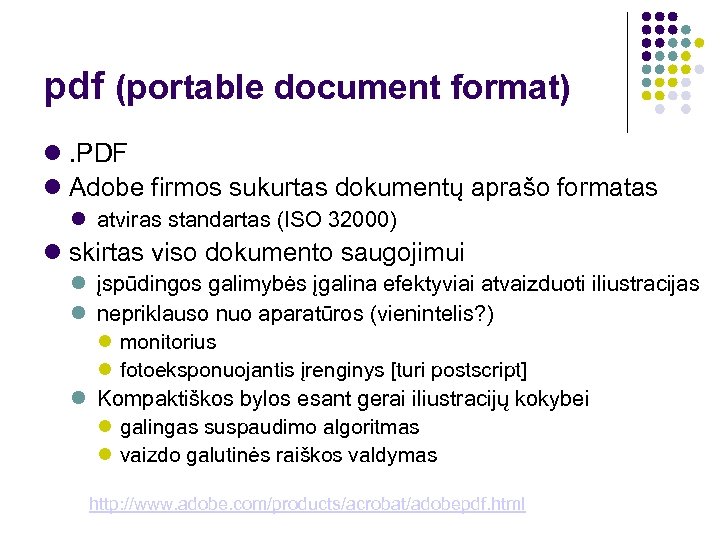

pdf (portable document format) . PDF Adobe firmos sukurtas dokumentų aprašo formatas atviras standartas (ISO 32000) skirtas viso dokumento saugojimui įspūdingos galimybės įgalina efektyviai atvaizduoti iliustracijas nepriklauso nuo aparatūros (vienintelis? ) monitorius fotoeksponuojantis įrenginys [turi postscript] Kompaktiškos bylos esant gerai iliustracijų kokybei galingas suspaudimo algoritmas vaizdo galutinės raiškos valdymas http: //www. adobe. com/products/acrobat/adobepdf. html

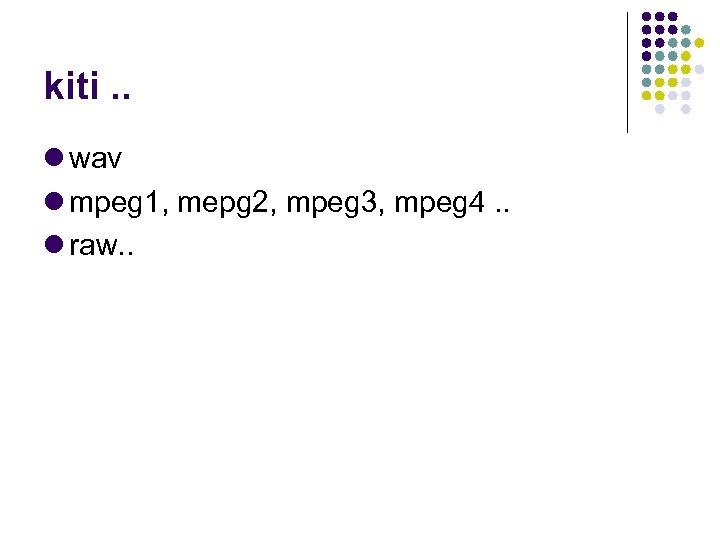

kiti. . wav mpeg 1, mepg 2, mpeg 3, mpeg 4. . raw. .

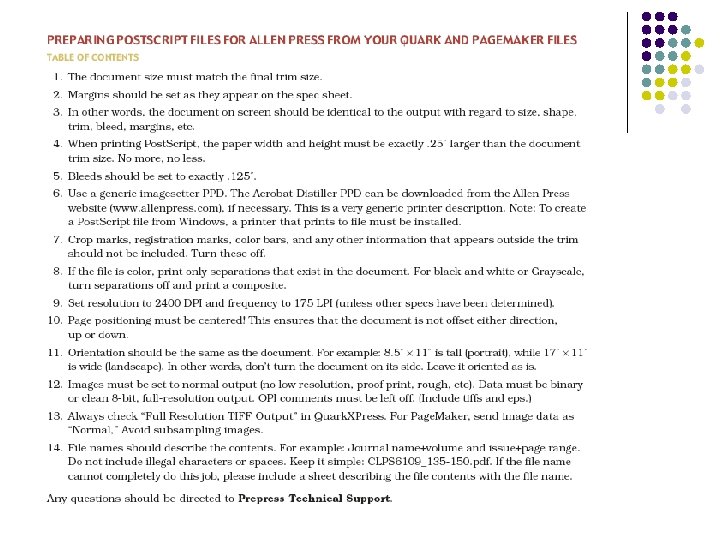

Būdingiausios paruošimo spaudai problemos

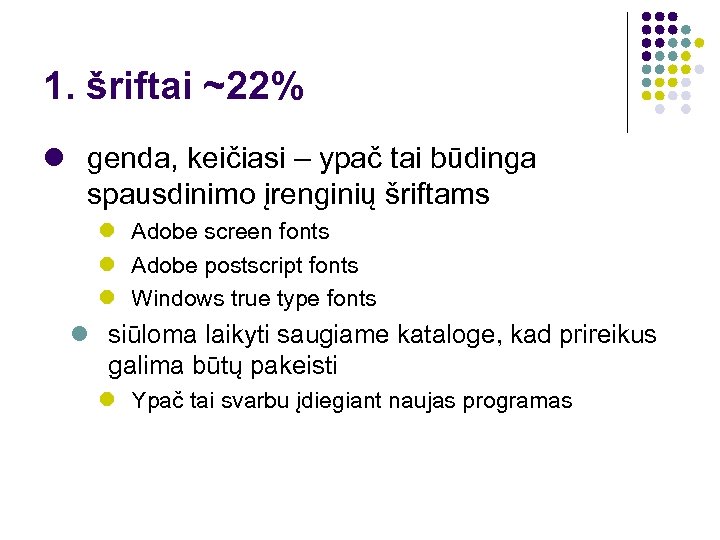

1. šriftai ~22% genda, keičiasi – ypač tai būdinga spausdinimo įrenginių šriftams Adobe screen fonts Adobe postscript fonts Windows true type fonts siūloma laikyti saugiame kataloge, kad prireikus galima būtų pakeisti Ypač tai svarbu įdiegiant naujas programas

2. trepingas ~12% neįjungtas/neteisingas Trepingas paprastai yra valdomas spausdinimo įrenginio su trepingu be trepingo trepingas Y plėvelė K plėvelė

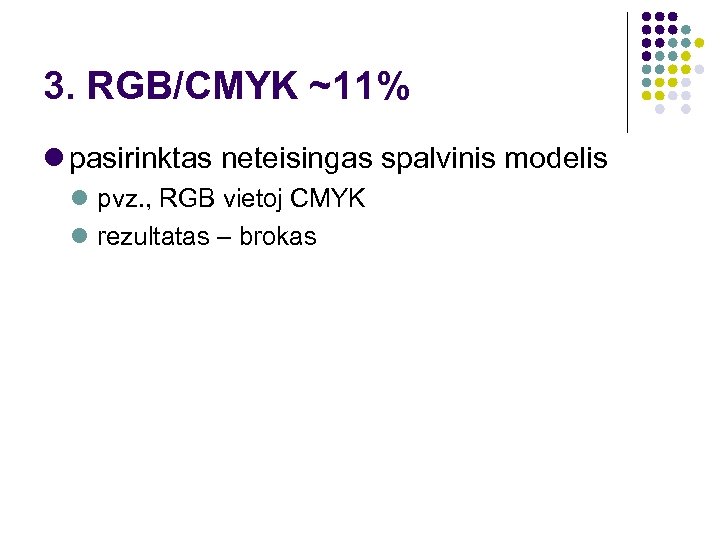

3. RGB/CMYK ~11% pasirinktas neteisingas spalvinis modelis pvz. , RGB vietoj CMYK rezultatas – brokas

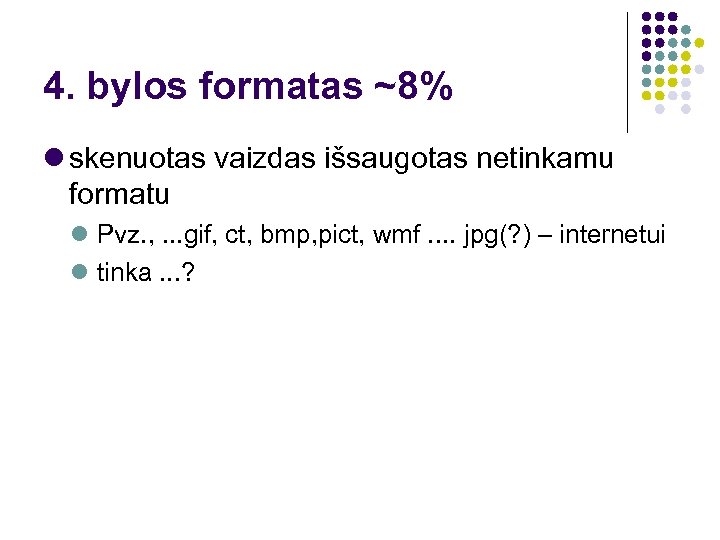

4. bylos formatas ~8% skenuotas vaizdas išsaugotas netinkamu formatu Pvz. , . . . gif, ct, bmp, pict, wmf. . jpg(? ) – internetui tinka. . . ?

5. puslapio nuostatos ~7% klaidingos puslapio nuostatos

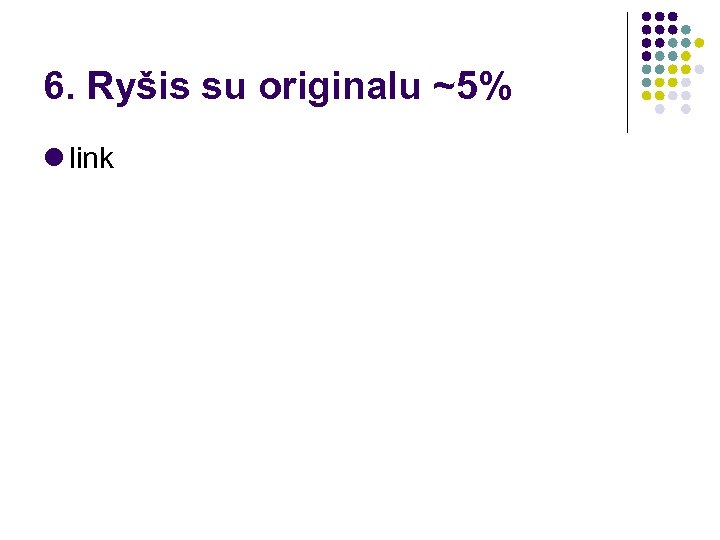

6. Ryšis su originalu ~5% link

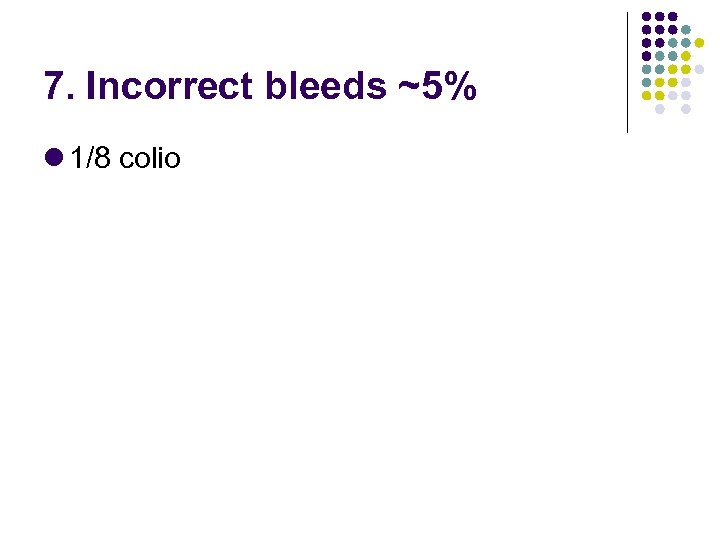

7. Incorrect bleeds ~5% 1/8 colio

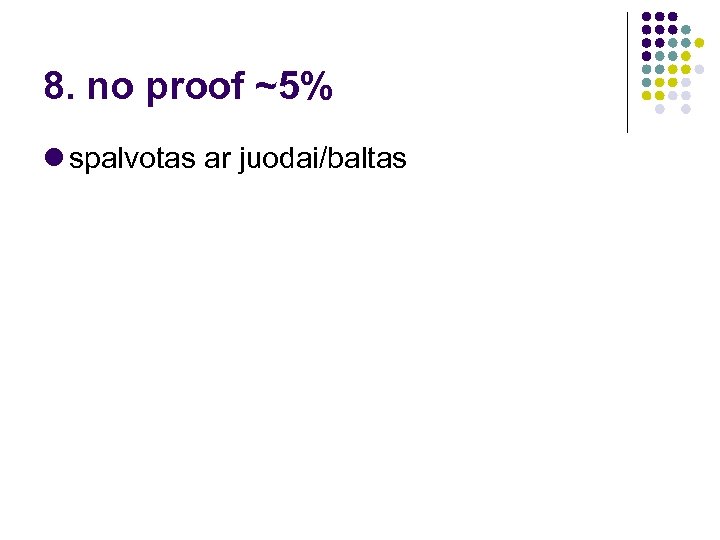

8. no proof ~5% spalvotas ar juodai/baltas

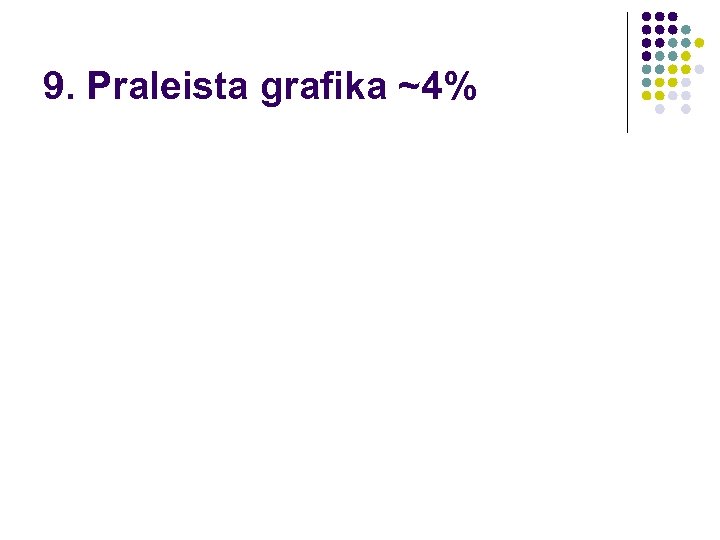

9. Praleista grafika ~4%

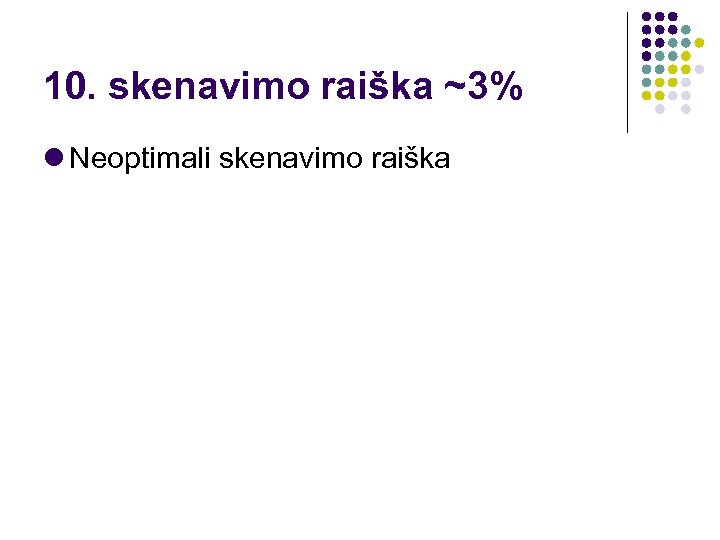

10. skenavimo raiška ~3% Neoptimali skenavimo raiška

šaltiniai pvz. , http: //www. google. lt/search? hl=lt&q=file+formats&btn. G=Paie%C 5%A 1 ka&meta= http: //www. google. lt/search? hl=lt&q=image+file+formats&btn. G=Paie%C 5%A 1 ka&meta= --------http: //www. google. lt/search? hl=lt&q=fail%C 5%B 3+formatai&btn. G=Paie%C 5%A 1 ka&meta= http: //www. google. lt/search? hl=lt&q=grafini%C 5%B 3+fail%C 5%B 3+formatai&btn. G=Paie%C 5%A 1 ka&meta= http: //www. prepressure. com/

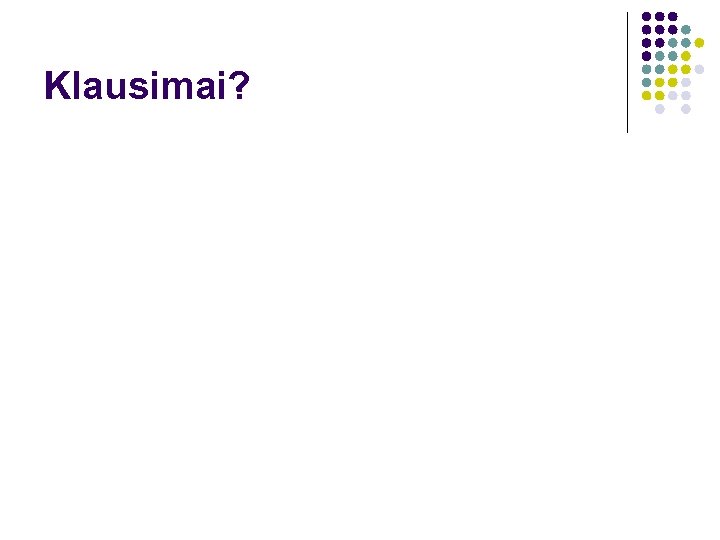

Klausimai?
