Компас система автоматизированного проектирования, разработанная российской компанией «АСКОН» с возможностями оформления проектной и конструкторской документации согласно стандартам серии ЕСКД и СПДС.

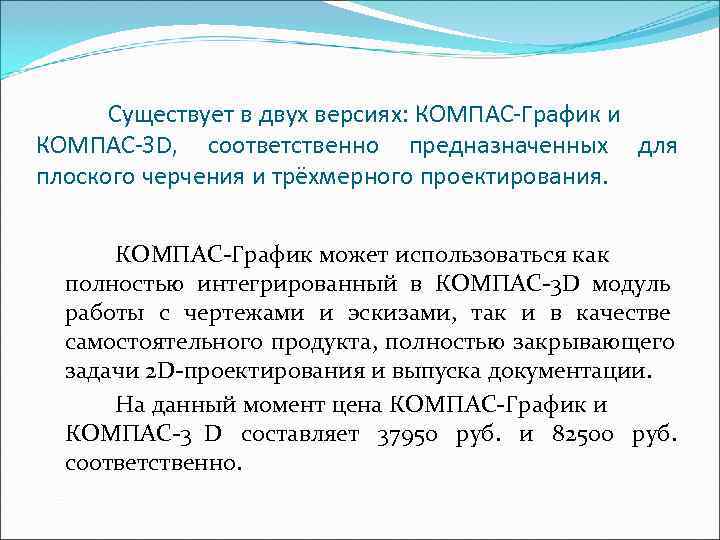

Существует в двух версиях: КОМПАС-График и КОМПАС-3 D, соответственно предназначенных для плоского черчения и трёхмерного проектирования. КОМПАС-График может использоваться как полностью интегрированный в КОМПАС-3 D модуль работы с чертежами и эскизами, так и в качестве самостоятельного продукта, полностью закрывающего задачи 2 D-проектирования и выпуска документации. На данный момент цена КОМПАС-График и КОМПАС-3 D составляет 37950 руб. и 82500 руб. соответственно.

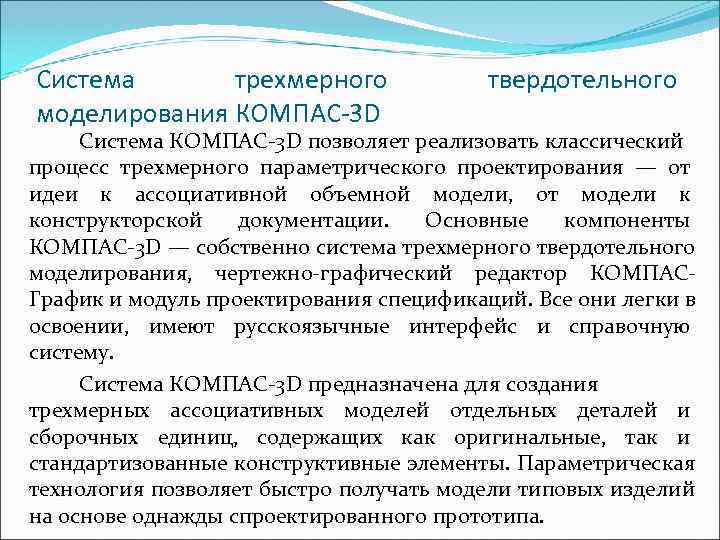

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Система КОМПАС-3 D позволяет реализовать классический процесс трехмерного параметрического проектирования — от идеи к ассоциативной объемной модели, от модели к конструкторской документации. Основные компоненты КОМПАС-3 D — собственно система трехмерного твердотельного моделирования, чертежно-графический редактор КОМПАС- График и модуль проектирования спецификаций. Все они легки в освоении, имеют русскоязычные интерфейс и справочную систему. Система КОМПАС-3 D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа.

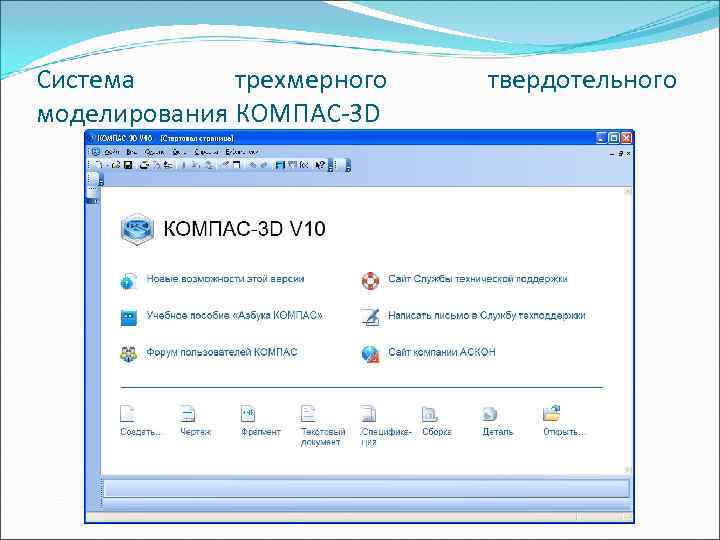

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D

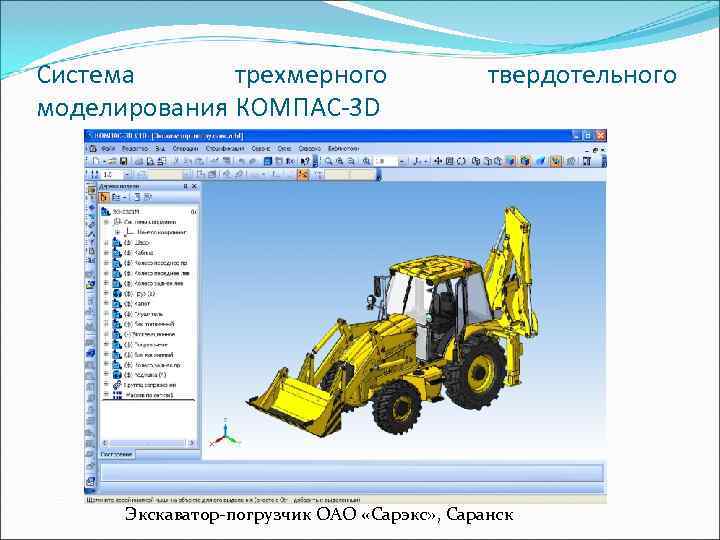

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Экскаватор-погрузчик ОАО «Сарэкс» , Саранск

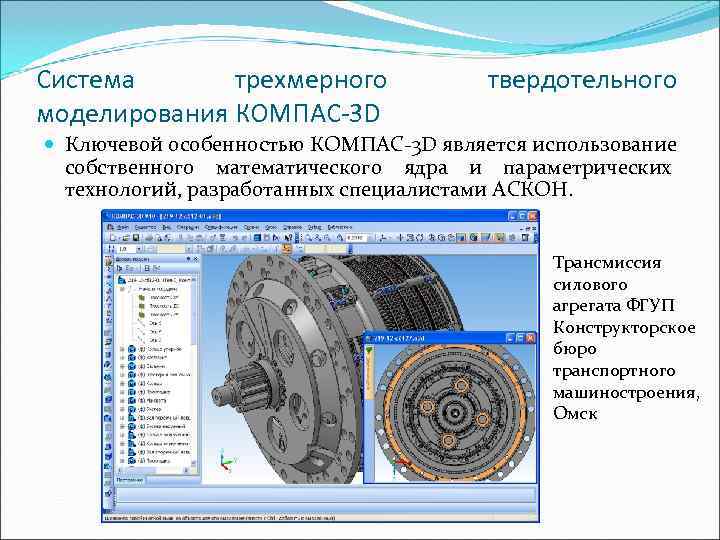

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Ключевой особенностью КОМПАС-3 D является использование собственного математического ядра и параметрических технологий, разработанных специалистами АСКОН. Трансмиссия силового агрегата ФГУП Конструкторское бюро транспортного машиностроения, Омск

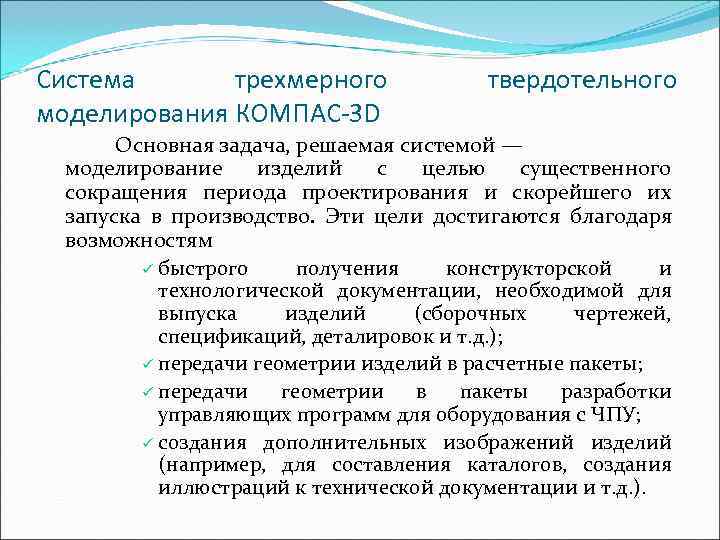

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Основная задача, решаемая системой — моделирование изделий с целью существенного сокращения периода проектирования и скорейшего их запуска в производство. Эти цели достигаются благодаря возможностям ü быстрого получения конструкторской и технологической документации, необходимой для выпуска изделий (сборочных чертежей, спецификаций, деталировок и т. д. ); ü передачи геометрии изделий в расчетные пакеты; ü передачи геометрии в пакеты разработки управляющих программ для оборудования с ЧПУ; ü создания дополнительных изображений изделий (например, для составления каталогов, создания иллюстраций к технической документации и т. д. ).

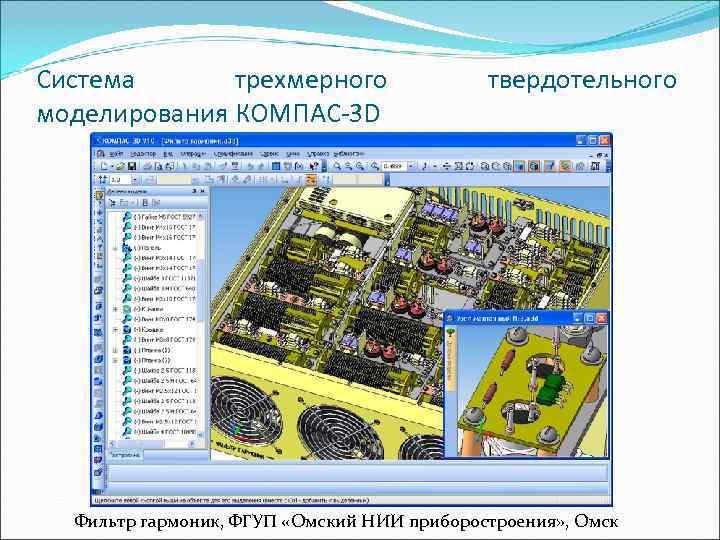

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Фильтр гармоник, ФГУП «Омский НИИ приборостроения» , Омск

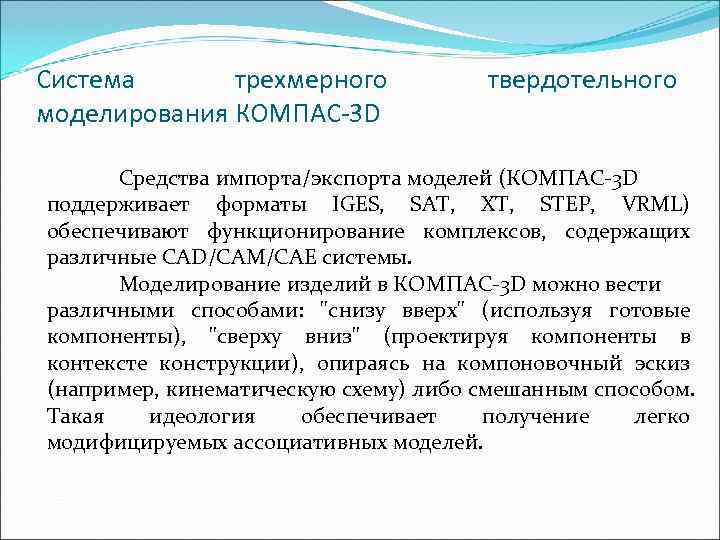

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Средства импорта/экспорта моделей (КОМПАС-3 D поддерживает форматы IGES, SAT, XT, STEP, VRML) обеспечивают функционирование комплексов, содержащих различные CAD/CAM/CAE системы. Моделирование изделий в КОМПАС-3 D можно вести различными способами: "снизу вверх" (используя готовые компоненты), "сверху вниз" (проектируя компоненты в контексте конструкции), опираясь на компоновочный эскиз (например, кинематическую схему) либо смешанным способом. Такая идеология обеспечивает получение легко модифицируемых ассоциативных моделей.
Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Система обладает мощным функционалом для работы над проектами, включающими несколько тысяч подсборок, деталей и стандартных изделий. Она поддерживает все возможности трехмерного твердотельного моделирования, ставшие стандартом для САПР среднего уровня: üбулевы операции над типовыми формообразующими элементами, üсоздание поверхностей, üассоциативное задание параметров элементов, üпостроение вспомогательных прямых и плоскостей, эскизов, пространственных кривых (ломаных, сплайнов, различных спиралей), üсоздание конструктивных элементов — фасок, скруглений, отверстий, ребер жесткости, тонкостенных оболочек,

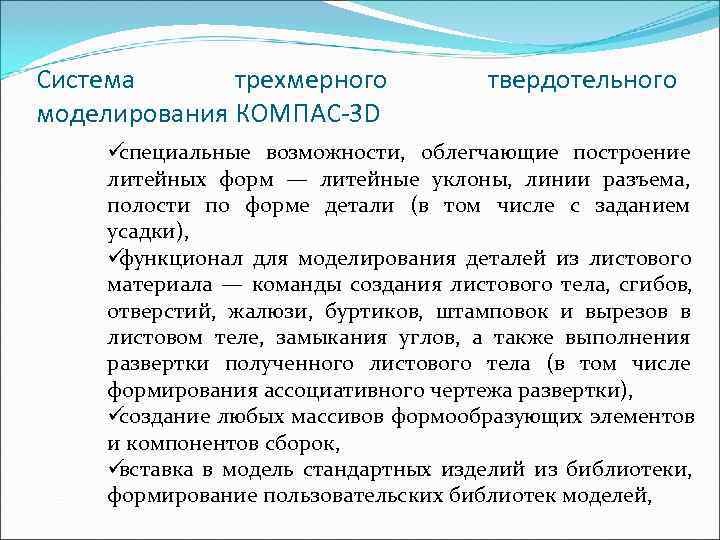

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D üспециальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки), üфункционал для моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов, а также выполнения развертки полученного листового тела (в том числе формирования ассоциативного чертежа развертки), üсоздание любых массивов формообразующих элементов и компонентов сборок, üвставка в модель стандартных изделий из библиотеки, формирование пользовательских библиотек моделей,

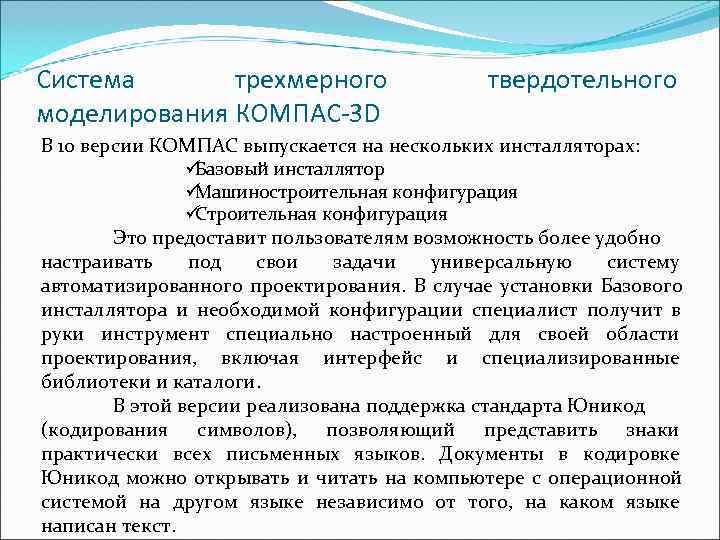

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D В 10 версии КОМПАС выпускается на нескольких инсталляторах: üБазовый инсталлятор üМашиностроительная конфигурация üСтроительная конфигурация Это предоставит пользователям возможность более удобно настраивать под свои задачи универсальную систему автоматизированного проектирования. В случае установки Базового инсталлятора и необходимой конфигурации специалист получит в руки инструмент специально настроенный для своей области проектирования, включая интерфейс и специализированные библиотеки и каталоги. В этой версии реализована поддержка стандарта Юникод (кодирования символов), позволяющий представить знаки практически всех письменных языков. Документы в кодировке Юникод можно открывать и читать на компьютере с операционной системой на другом языке независимо от того, на каком языке написан текст.

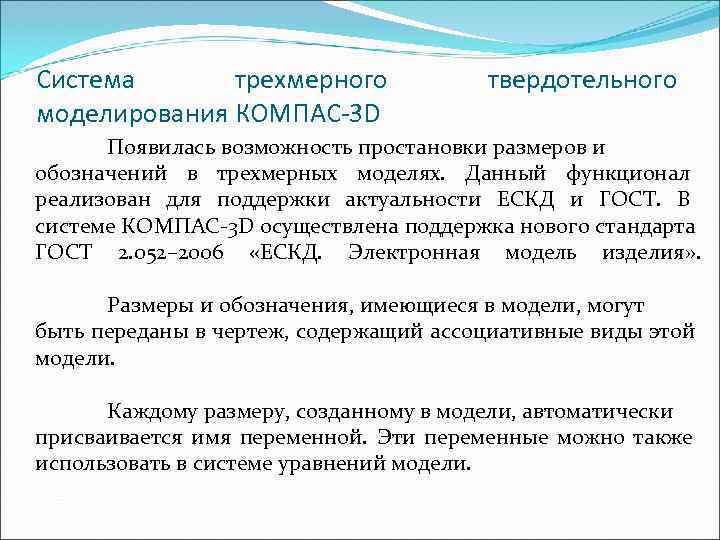

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Появилась возможность простановки размеров и обозначений в трехмерных моделях. Данный функционал реализован для поддержки актуальности ЕСКД и ГОСТ. В системе КОМПАС-3 D осуществлена поддержка нового стандарта ГОСТ 2. 052– 2006 «ЕСКД. Электронная модель изделия» . Размеры и обозначения, имеющиеся в модели, могут быть переданы в чертеж, содержащий ассоциативные виды этой модели. Каждому размеру, созданному в модели, автоматически присваивается имя переменной. Эти переменные можно также использовать в системе уравнений модели.

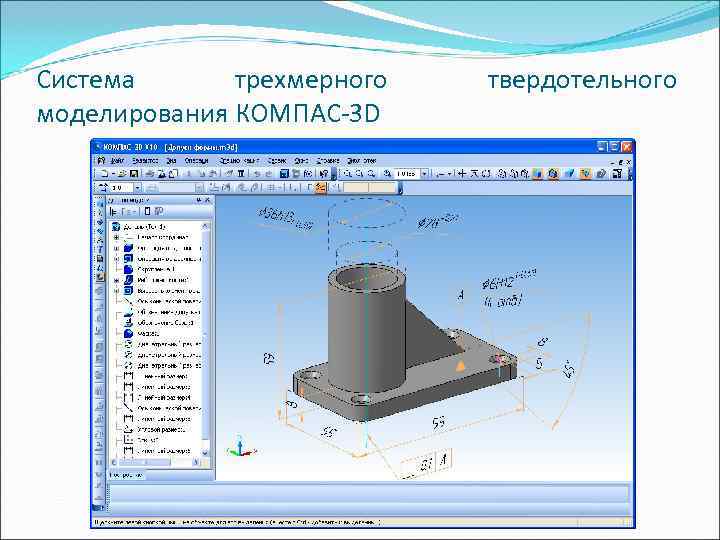

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D

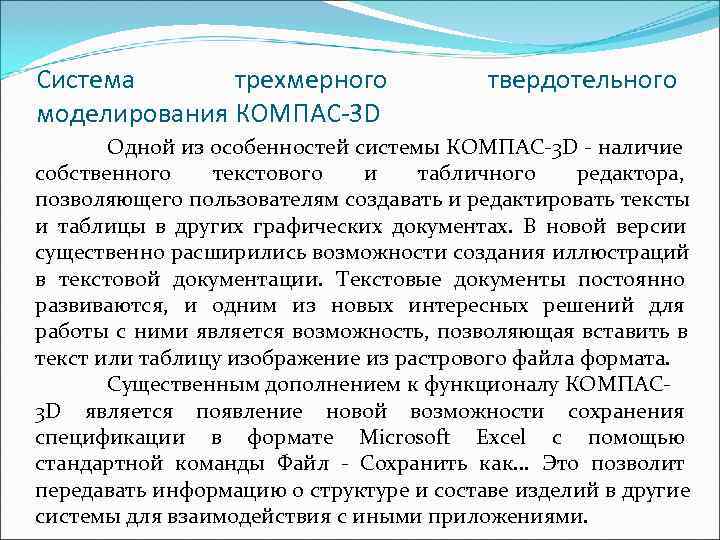

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Одной из особенностей системы КОМПАС-3 D - наличие собственного текстового и табличного редактора, позволяющего пользователям создавать и редактировать тексты и таблицы в других графических документах. В новой версии существенно расширились возможности создания иллюстраций в текстовой документации. Текстовые документы постоянно развиваются, и одним из новых интересных решений для работы с ними является возможность, позволяющая вставить в текст или таблицу изображение из растрового файла формата. Существенным дополнением к функционалу КОМПАС- 3 D является появление новой возможности сохранения спецификации в формате Microsoft Excel с помощью стандартной команды Файл - Сохранить как. . . Это позволит передавать информацию о структуре и составе изделий в другие системы для взаимодействия с иными приложениями.

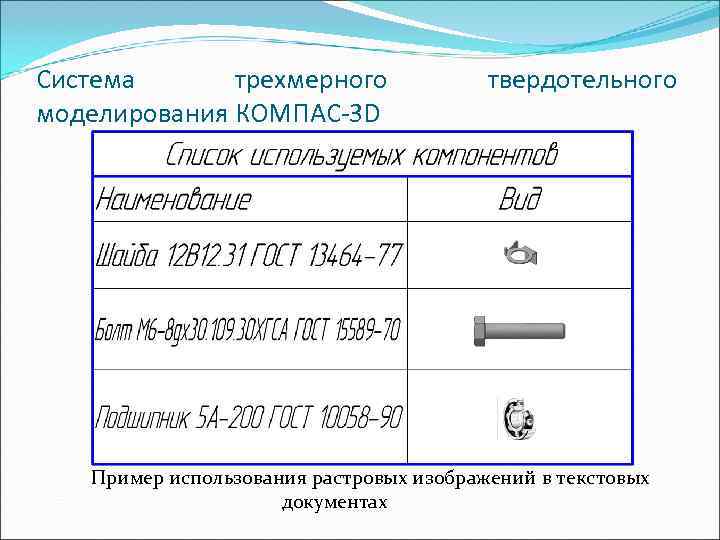

Система тpехмеpного твеpдотельного моделиpовaния КОМПAС-3 D Пример использования растровых изображений в текстовых документах

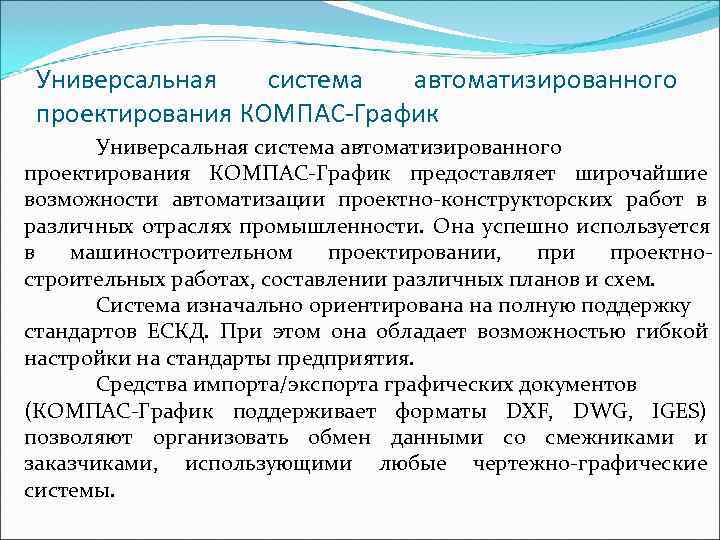

Универсальная система автоматизированного проектирования КОМПАС-График Универсальная система автоматизированного проектирования КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Она успешно используется в машиностроительном проектировании, при проектно- строительных работах, составлении различных планов и схем. Система изначально ориентирована на полную поддержку стандартов ЕСКД. При этом она обладает возможностью гибкой настройки на стандарты предприятия. Средства импорта/экспорта графических документов (КОМПАС-График поддерживает форматы DXF, DWG, IGES) позволяют организовать обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы.
Универсальная система автоматизированного проектирования КОМПАС-График

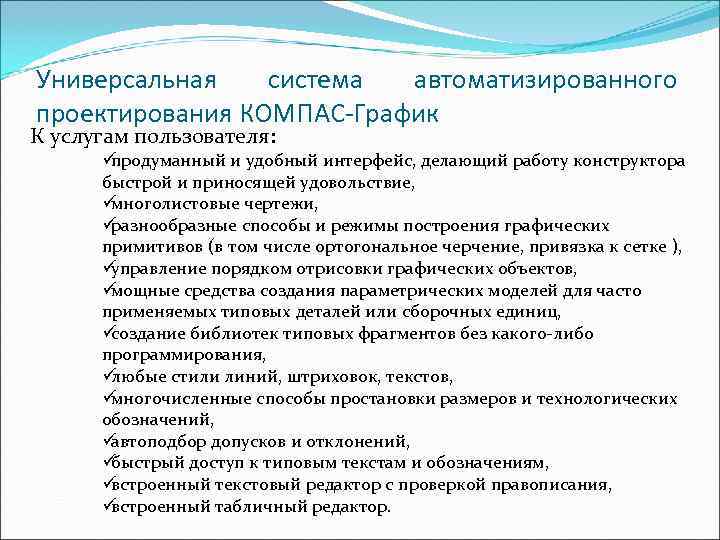

Универсальная система автоматизированного проектирования КОМПАС-График К услугам пользователя: üпродуманный и удобный интерфейс, делающий работу конструктора быстрой и приносящей удовольствие, üмноголистовые чертежи, üразнообразные способы и режимы построения графических примитивов (в том числе ортогональное черчение, привязка к сетке ), üуправление порядком отрисовки графических объектов, üмощные средства создания параметрических моделей для часто применяемых типовых деталей или сборочных единиц, üсоздание библиотек типовых фрагментов без какого-либо программирования, üлюбые стили линий, штриховок, текстов, üмногочисленные способы простановки размеров и технологических обозначений, üавтоподбор допусков и отклонений, üбыстрый доступ к типовым текстам и обозначениям, üвстроенный текстовый редактор с проверкой правописания, üвстроенный табличный редактор.

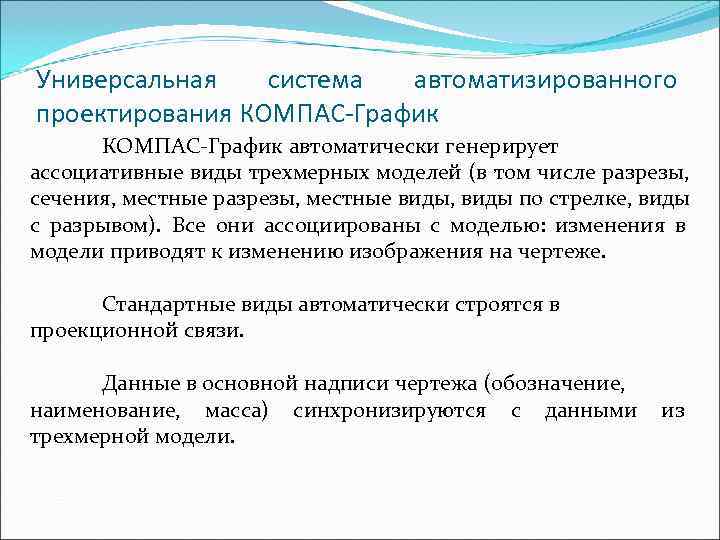

Универсальная система автоматизированного проектирования КОМПАС-График автоматически генерирует ассоциативные виды трехмерных моделей (в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом). Все они ассоциированы с моделью: изменения в модели приводят к изменению изображения на чертеже. Стандартные виды автоматически строятся в проекционной связи. Данные в основной надписи чертежа (обозначение, наименование, масса) синхронизируются с данными из трехмерной модели.
Спасибо за внимание.
