КОМПЛЕКС ПРОГРАММНОАППАРАТНЫХ СРЕДСТВ ОПОВЕЩЕНИЯ
Назначение • Создание местных, локальных и объектовых • автоматизированных систем оповещения; управление оконечными средствами оповещения местных, локальных и объектовых автоматизированных систем централизованного оповещения.
Состав КПАСО «МАРС – АРСЕНАЛ» : • Центральный пульт (ЦП КПАСО), • Сиренно-речевые установки (СУ), • Комплекс технических средств устройств управления системами оповещения (КТС УУСО),

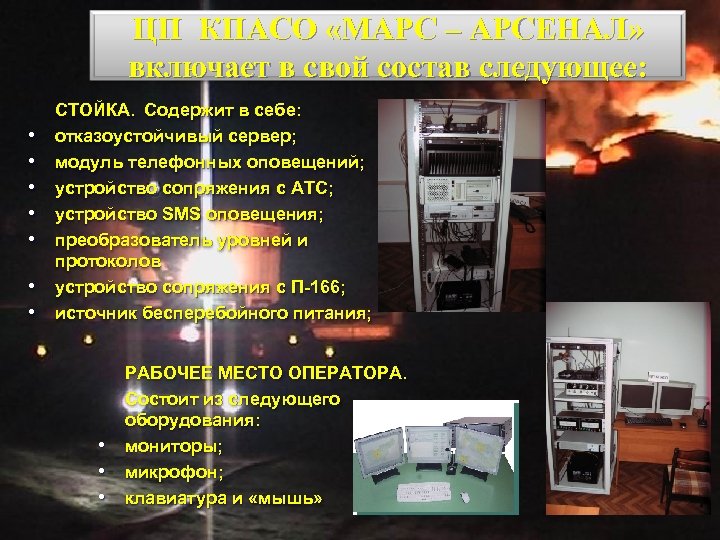

ЦП КПАСО «МАРС – АРСЕНАЛ» включает в свой состав следующее: • • СТОЙКА. Содержит в себе: отказоустойчивый сервер; модуль телефонных оповещений; устройство сопряжения с АТС; устройство SMS оповещения; преобразователь уровней и протоколов устройство сопряжения с П-166; источник бесперебойного питания; • • • РАБОЧЕЕ МЕСТО ОПЕРАТОРА. Состоит из следующего оборудования: мониторы; микрофон; клавиатура и «мышь»
Характеристики ЦП КПАСО ● ● ● Управление сиренно-речевыми установками производится посредством компьютерной программы «MALSR - Программное обеспечение для управления Комплексом программно-аппаратных средств оповещения населения КПАСО МАРС-АРСЕНАЛ» , которую обслуживает оператор/пользователь на центральном пункте. Все сиренно-речевые установки отображены на топографической карте. Оператор может выбрать на карте все находящиеся в зоне оповещения СУ и использовать их функциональные возможности в полном объеме. Функции программного обеспечения: Гибкая многомониторная система позволяет вам одновременно держать в поле зрения все важные данные: монитор 1 - для управления процессом оповещения и контроля состояния системы; монитор 2 - для выбора объектов оповещения и отображения их состояния на топографической карте; оповещение отдельных СУ и их групп; запрос статуса СУ (при наличии двухсторонней связи); настройка данных СУ; настройка данных системы передачи данных; прямое речевое оповещение задействованной СУ после произведения сигнала тревоги (опционально);
• • • обзор карты с возможностью увеличения (zoom) и функцией «перетаскивания» (ручное перемещение); запрос о статусе всех сирен; оповещение: по телефону, посредством посылки e-mail сообщения или SMS-сообщения; получение на ЦП КПАСО информации оповещения от автоматизированной системы централизованного оповещения (АСЦО), построенной на базе КТС П-166 и передачу информации оповещения на СУ в автоматическом или ручном режимах; переключение коммутаторов монофонических и стереофонических сигналов вещательных радиостанций и звуковых трактов передатчиков кабельного телевидения в режим передачи информации оповещения и передачу через них информации оповещения; переключение (включение) усилителей радиотрансляционных узлов на передачу информации оповещения и передачу через них информации оповещения; управление коммутаторами видеосигналов станций телевизионного вещания. Преимущества программного обеспечения: использование гибких и детализированных настроек дает возможность создания сетевой структуры в соответствии с запросами пользователей; разные уровни пользователей позволяют каждому участнику предоставить индивидуальное право пользователя;
• быстрое оповещение при возникновении чрезвычайной ситуации; • передача речевой информации через устройство оповещения с целью • • • информирования населения о сложившейся ситуации; возможность выбора абонентов из определенных заранее целевых групп пользователей с целью ускорения процесса оповещения; для реагирования в случае возникновения непредвиденной ситуации возможность создания динамических групп абонентов; автоматический опрос состояния всех устройств системы для своевременного выявления неисправностей; автоматическое протоколирование всех важнейших системных процессов; автоматическое ведение архива всех входящих сведений; мгновенная передача всех входящих сведений на вышестоящий уровень.

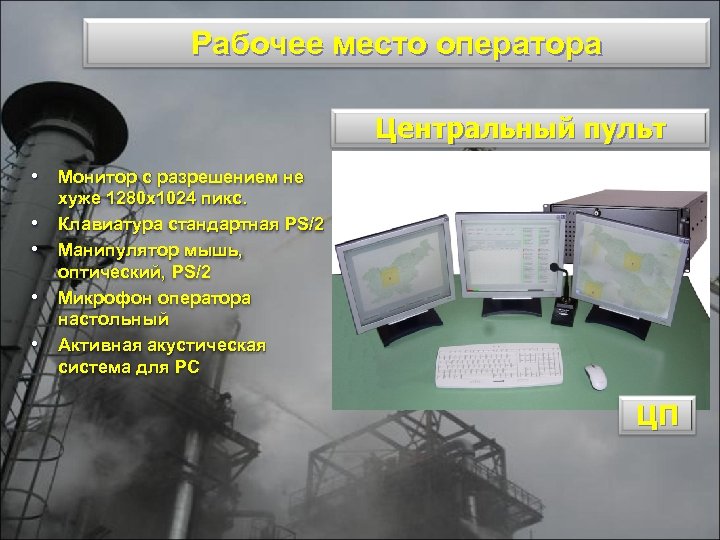

Рабочее место оператора Центральный пульт • Монитор с разрешением не • • хуже 1280 х1024 пикс. Клавиатура стандартная PS/2 Манипулятор мышь, оптический, PS/2 Микрофон оператора настольный Активная акустическая система для РС ЦП
Сиренная установка СУ Включает в себя: - Акустическую систему АС - Блок акустического оповещения БАО
Блок акустического оповещения включает в свой состав: • • шкаф настенный; устройство подачи сигналов УПС; преобразователь уровней и протоколов ПУИП; аккумуляторная батарея АКБ. Оборудование в зависимости от заказа: радиостанция; тип УПС (выходная мощность 250, 500, 1000, 2000 или 4000 Вт); солнечная батарея БАО

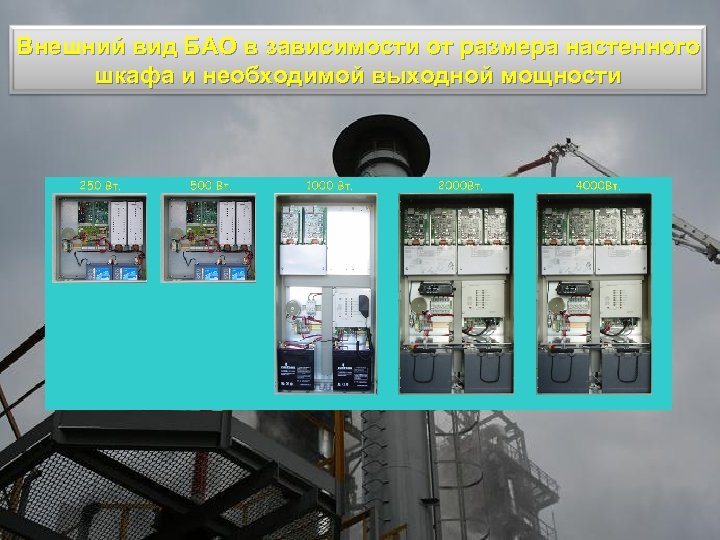

Внешний вид БАО в зависимости от размера настенного шкафа и необходимой выходной мощности

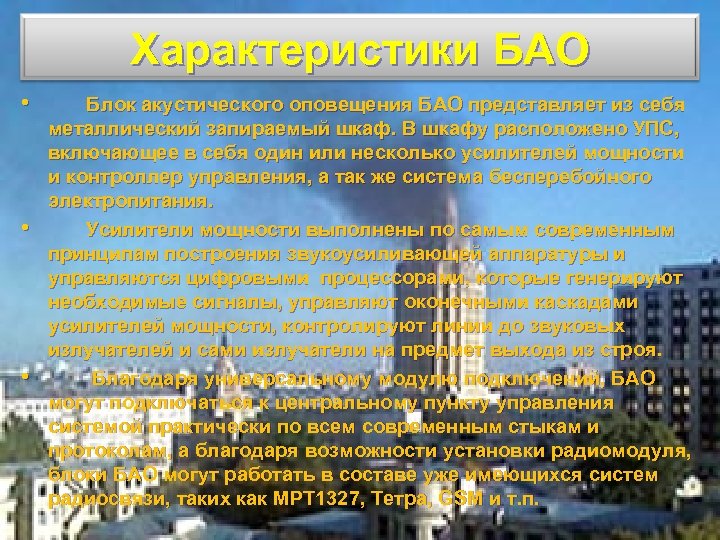

Характеристики БАО • • • Блок акустического оповещения БАО представляет из себя металлический запираемый шкаф. В шкафу расположено УПС, включающее в себя один или несколько усилителей мощности и контроллер управления, а так же система бесперебойного электропитания. Усилители мощности выполнены по самым современным принципам построения звукоусиливающей аппаратуры и управляются цифровыми процессорами, которые генерируют необходимые сигналы, управляют оконечными каскадами усилителей мощности, контролируют линии до звуковых излучателей и сами излучатели на предмет выхода из строя. Благодаря универсальному модулю подключений, БАО могут подключаться к центральному пункту управления системой практически по всем современным стыкам и протоколам, а благодаря возможности установки радиомодуля, блоки БАО могут работать в составе уже имеющихся систем радиосвязи, таких как МРТ 1327, Тетра, GSM и т. п.
Даже при отключении внешнего питающего напряжения, внутренние аккумуляторные батареи, не нуждающиеся в техническом уходе, гарантируют работу в течение не менее 10 дней. За это время можно подать 20 сигналов тревоги и дать 20 речевых сообщений продолжительностью по 1 минуте каждое. ● Срок службы БАО не менее 10 лет без замены внутренних компонентов. ● Встроенные средства диагностики позволяют контролировать работоспособность БАО с ЦП в реальном времени.

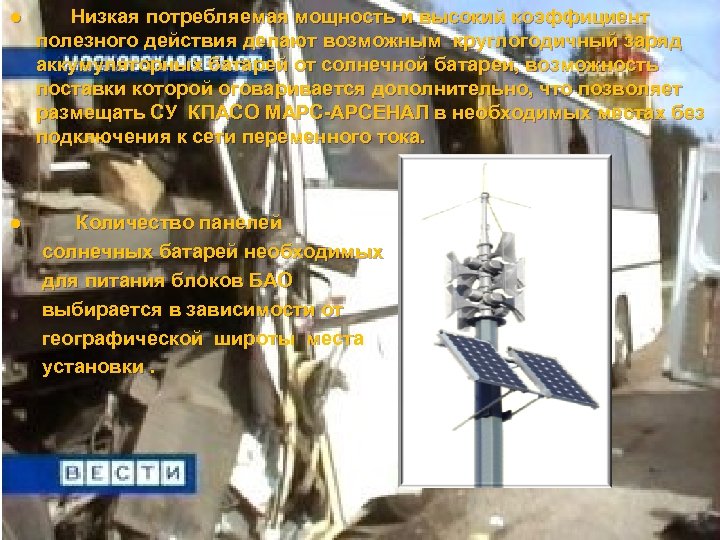

● ● Низкая потребляемая мощность и высокий коэффициент полезного действия делают возможным круглогодичный заряд аккумуляторных батарей от солнечной батареи, возможность поставки которой оговаривается дополнительно, что позволяет размещать СУ КПАСО МАРС-АРСЕНАЛ в необходимых местах без подключения к сети переменного тока. Количество панелей солнечных батарей необходимых для питания блоков БАО выбирается в зависимости от географической широты места установки.

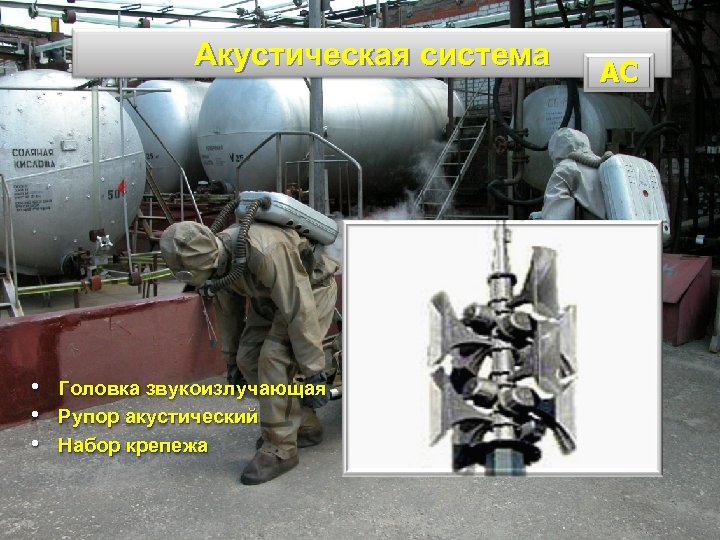

Акустическая система • • • Головка звукоизлучающая Рупор акустический Набор крепежа АС
Характеристики АС Акустические системы АС имеют следующие важные преимущества: • • Излучатели АС изготовлены с применением современных звуко-акустических технологий и позволяют получить большее звуковое давление, чем в обычных рупорных громкоговорителях; Каждый излучатель содержит специальную резонансную камеру, применение которой позволяет получить практически круговую диаграмму направленности с применением даже двух излучателей.

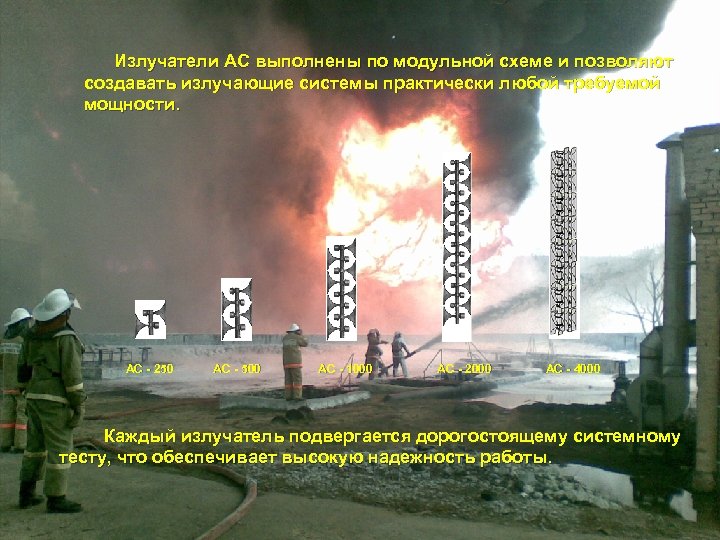

Излучатели АС выполнены по модульной схеме и позволяют создавать излучающие системы практически любой требуемой мощности. АС - 250 АС - 500 АС - 1000 АС - 2000 АС - 4000 Каждый излучатель подвергается дорогостоящему системному тесту, что обеспечивает высокую надежность работы.
Комплекс технических средств устройств управления системами оповещения (КТС УУСО) • • В состав КТС УУСО входят: - устройство управления систем оповещения командное (УУСО-К); - устройство управления систем оповещения исполнительное (УУСО -И); - устройство ввода-вывода (УВВ); - пусковое устройство (ПУ).

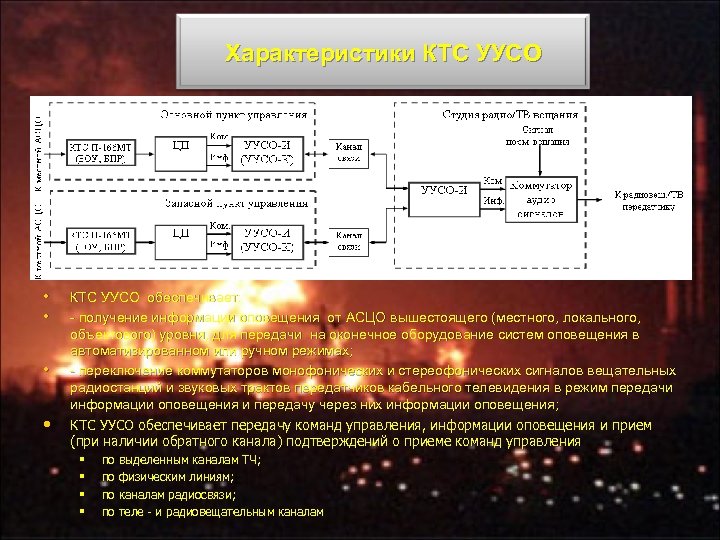

Характеристики КТС УУСО • • КТС УУСО обеспечивает: - получение информации оповещения от АСЦО вышестоящего (местного, локального, объектового) уровня, для передачи на оконечное оборудование систем оповещения в автоматизированном или ручном режимах; - переключение коммутаторов монофонических и стереофонических сигналов вещательных радиостанций и звуковых трактов передатчиков кабельного телевидения в режим передачи информации оповещения и передачу через них информации оповещения; КТС УУСО обеспечивает передачу команд управления, информации оповещения и прием (при наличии обратного канала) подтверждений о приеме команд управления § § по выделенным каналам ТЧ; по физическим линиям; по каналам радиосвязи; по теле - и радиовещательным каналам

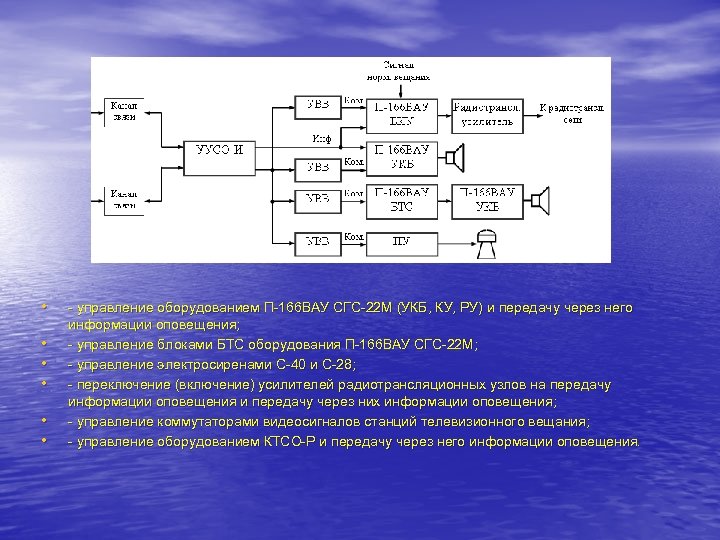

• • • - управление оборудованием П-166 ВАУ СГС-22 М (УКБ, КУ, РУ) и передачу через него информации оповещения; - управление блоками БТС оборудования П-166 ВАУ СГС-22 М; - управление электросиренами С-40 и С-28; - переключение (включение) усилителей радиотрансляционных узлов на передачу информации оповещения и передачу через них информации оповещения; - управление коммутаторами видеосигналов станций телевизионного вещания; - управление оборудованием КТСО-Р и передачу через него информации оповещения.
