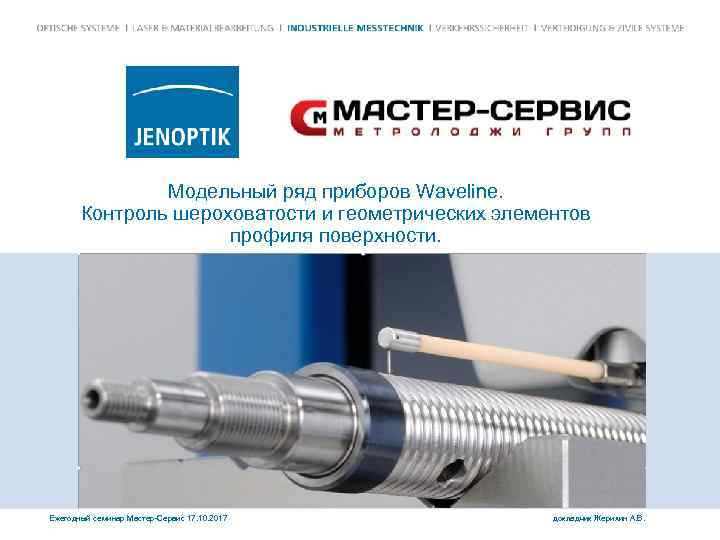

Модельный ряд приборов Waveline. Контроль шероховатости и геометрических элементов профиля поверхности. Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В.

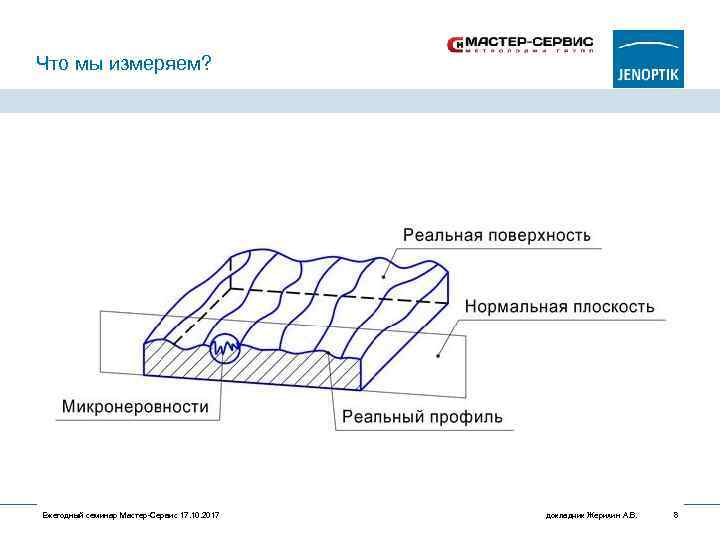

Что мы измеряем? Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 8

Что мы измеряем? Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 9

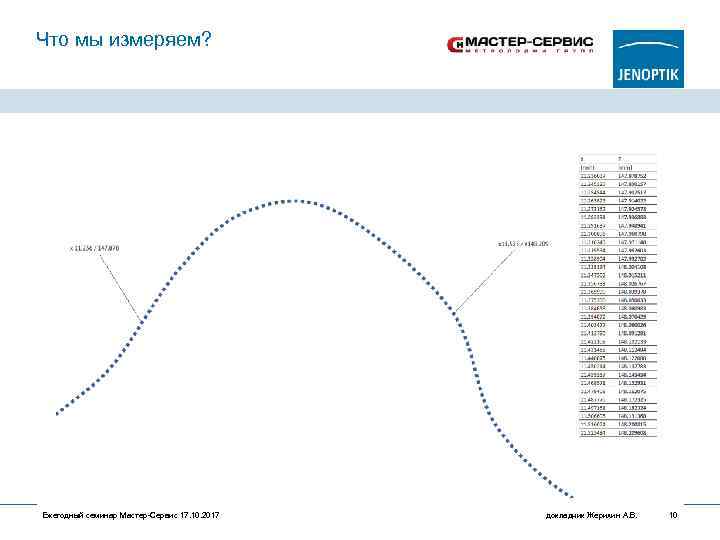

Что мы измеряем? Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 10

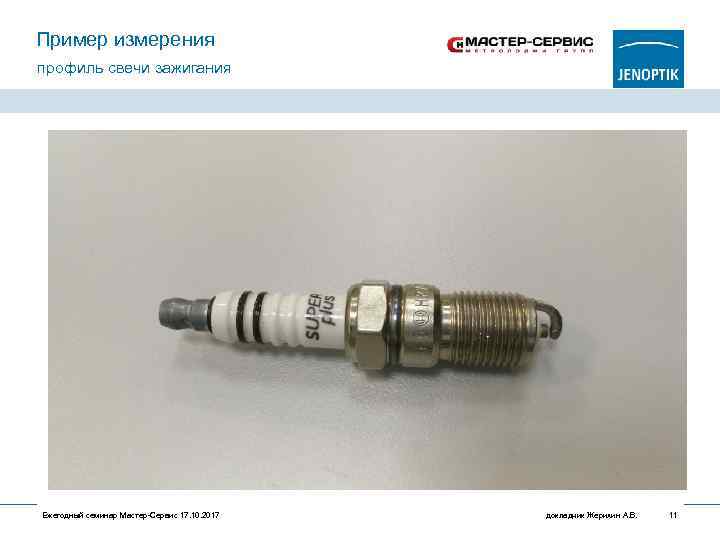

Пример измерения профиль свечи зажигания Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 11

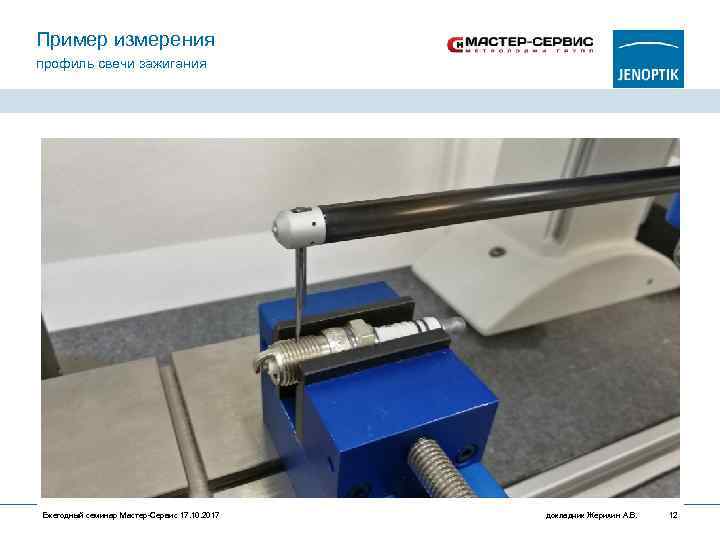

Пример измерения профиль свечи зажигания Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 12

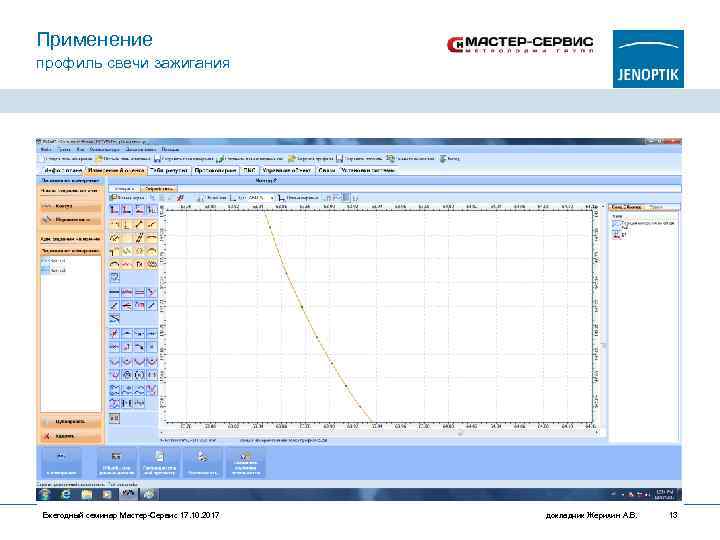

Применение профиль свечи зажигания Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 13

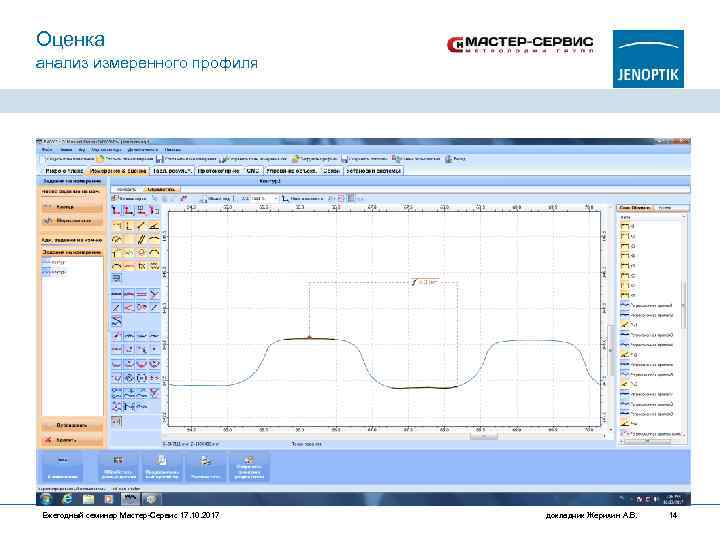

Оценка анализ измеренного профиля Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 14

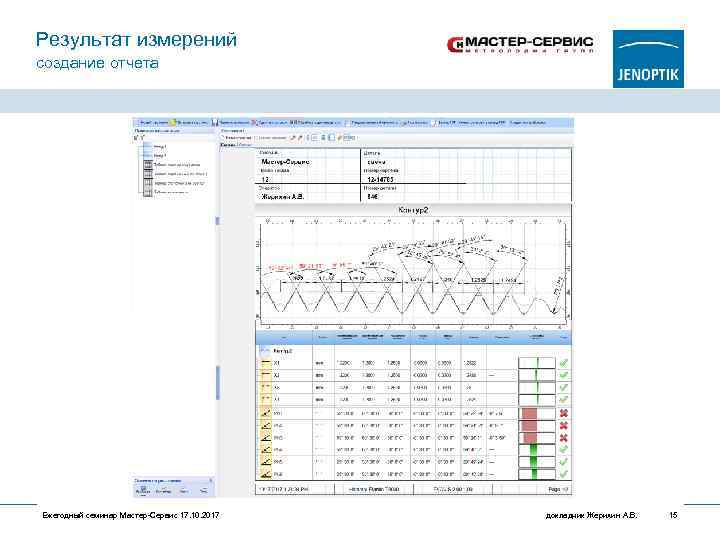

Результат измерений создание отчета Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 15

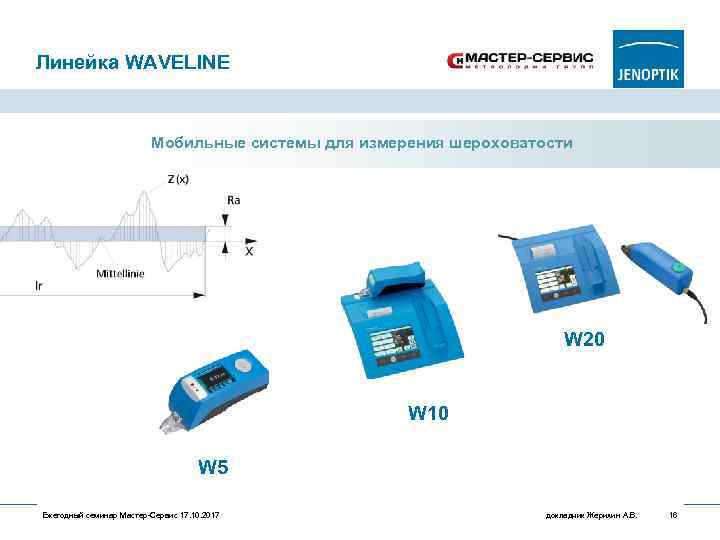

Линейка WAVELINE Мобильные системы для измерения шероховатости W 20 W 10 W 5 Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 16

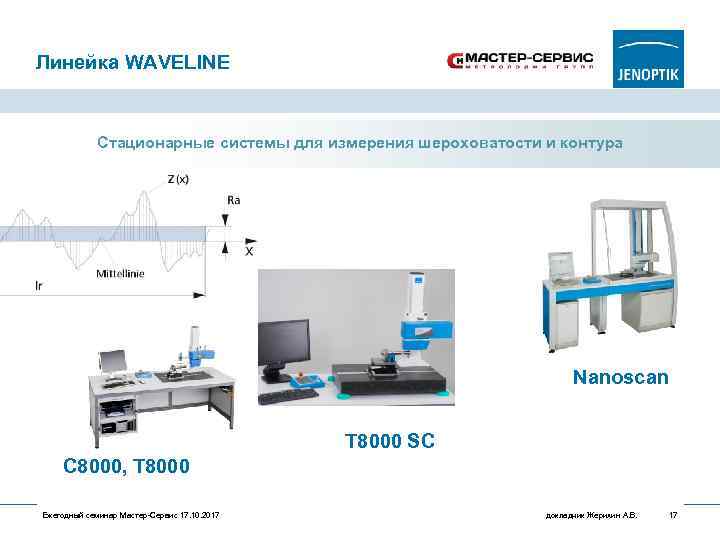

Линейка WAVELINE Стационарные системы для измерения шероховатости и контура Nanoscan T 8000 SC C 8000, T 8000 Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 17

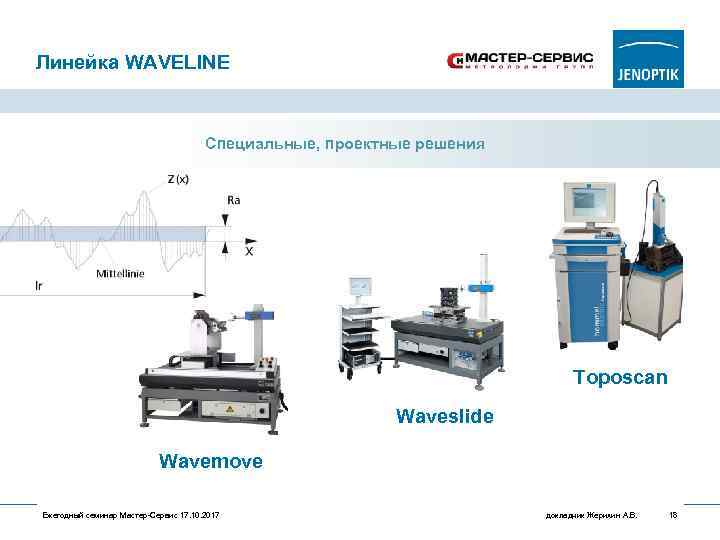

Линейка WAVELINE Специальные, проектные решения Toposcan Waveslide Wavemove Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 18

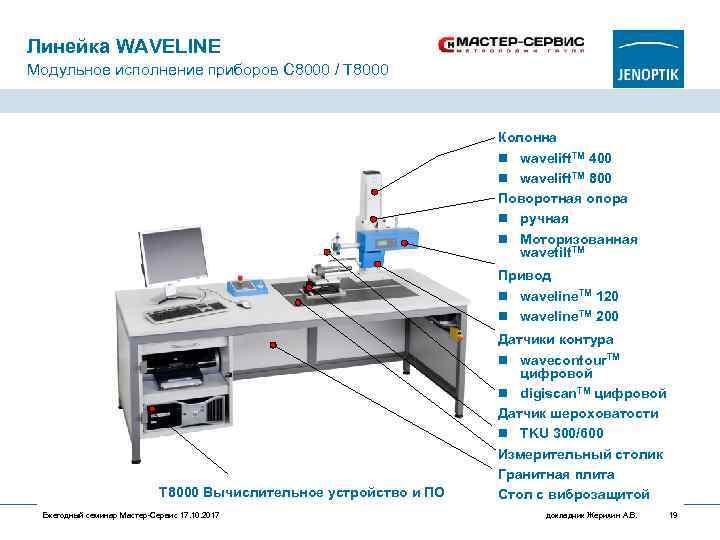

Линейка WAVELINE Модульное исполнение приборов С 8000 / Т 8000 Колонна n wavelift. TM 400 n wavelift. TM 800 Поворотная опора n ручная n Моторизованная wavetilt. TM Привод n waveline. TM 120 n waveline. TM 200 T 8000 Вычислительное устройство и ПО Ежегодный семинар Мастер-Сервис 17. 10. 2017 Датчики контура n wavecontour. TM цифровой n digiscan. TM цифровой Датчик шероховатости n TKU 300/600 Измерительный столик Гранитная плита Стол с виброзащитой докладчик Жерихин А. В. 19

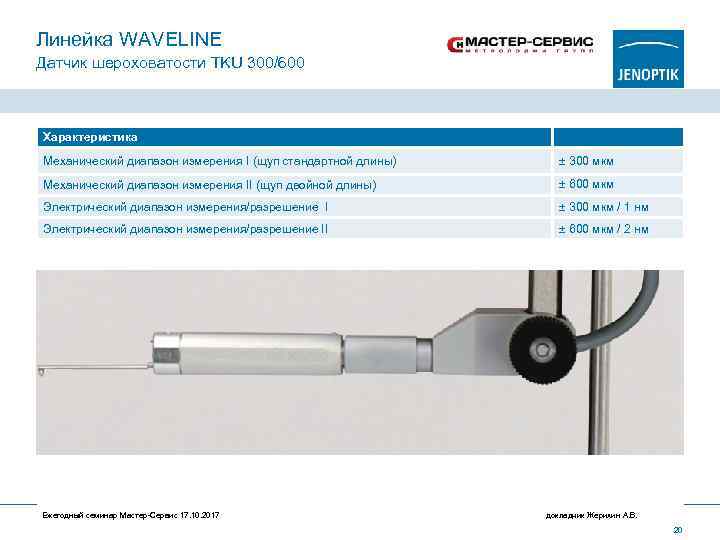

Линейка WAVELINE Датчик шероховатости TKU 300/600 Характеристика Механический диапазон измерения I (щуп стандартной длины) ± 300 мкм Механический диапазон измерения II (щуп двойной длины) ± 600 мкм Электрический диапазон измерения/разрешение I ± 300 мкм / 1 нм Электрический диапазон измерения/разрешение II ± 600 мкм / 2 нм Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 20

Линейка WAVELINE Датчик контура wavecontour digiscan Новый датчик измерения контура § Диапазон измерения Ш со стандартным щупом - 60 мм Ш с удлиненным щупом (x 1, 5) - 90 мм § Магнитный держатель для щупа § Автоматическая регулировка измерительного усилия щупа (± 5 м. Н … ± 50 м. Н) § Распознавание щупа системой (RFID) § двунаправленные измерения (опция) § Защита электронного щупа § Высокоточное позиционирование щупа §калибровка только по сфере! Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 21

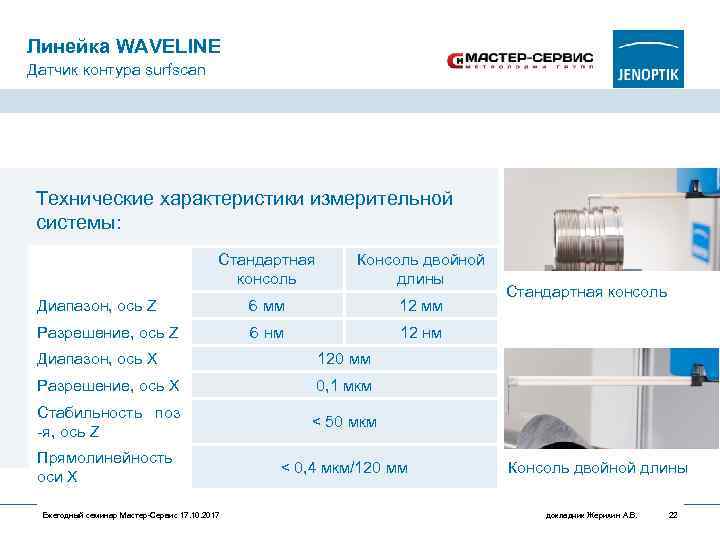

Линейка WAVELINE Датчик контура surfscan Технические характеристики измерительной системы: Стандартная консоль Консоль двойной длины Диапазон, ось Z 6 мм 12 мм Разрешение, ось Z 6 нм 12 нм Диапазон, ось X 120 мм Разрешение, ось X 0, 1 мкм Стабильность поз -я, ось Z < 50 мкм Прямолинейность оси Х < 0, 4 мкм/120 мм Стандартная консоль Ежегодный семинар Мастер-Сервис 17. 10. 2017 Консоль двойной длины докладчик Жерихин А. В. 22

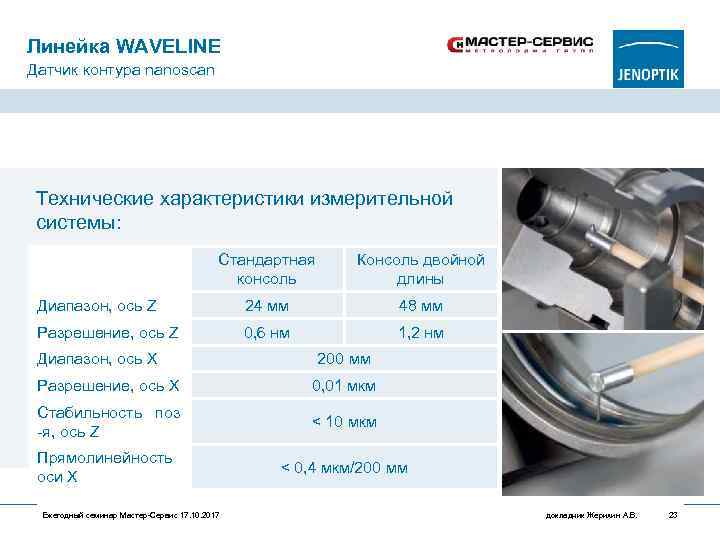

Линейка WAVELINE Датчик контура nanoscan Технические характеристики измерительной системы: Стандартная консоль Консоль двойной длины Диапазон, ось Z 24 мм 48 мм Разрешение, ось Z 0, 6 нм 1, 2 нм Диапазон, ось X Стабильность поз Разрешение, ось X -я, ось Z Стабильность поз Прямолинейность -я, ось Z оси Х Прямолинейность оси Х Ежегодный семинар Мастер-Сервис 17. 10. 2017 200 мм 0, 01 мкм < 50 мкм < 10 мкм < 0, 4 мкм/200 мм докладчик Жерихин А. В. 23

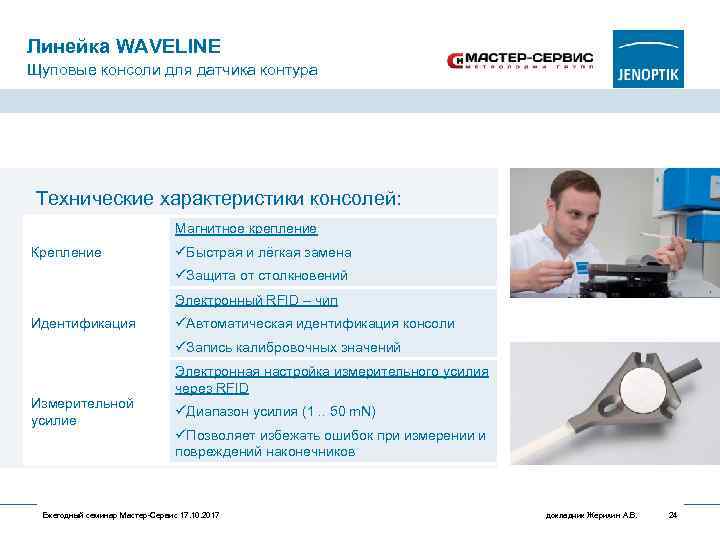

Линейка WAVELINE Щуповые консоли для датчика контура Технические характеристики консолей: Магнитное крепление Крепление üБыстрая и лёгкая замена üЗащита от столкновений Электронный RFID – чип Идентификация üАвтоматическая идентификация консоли üЗапись калибровочных значений Измерительной усилие Электронная настройка измерительного усилия через RFID üДиапазон усилия (1. . 50 m. N) üПозволяет избежать ошибок при измерении и повреждений наконечников Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 24

Операции с профилем: Присоединение и «сшивка»

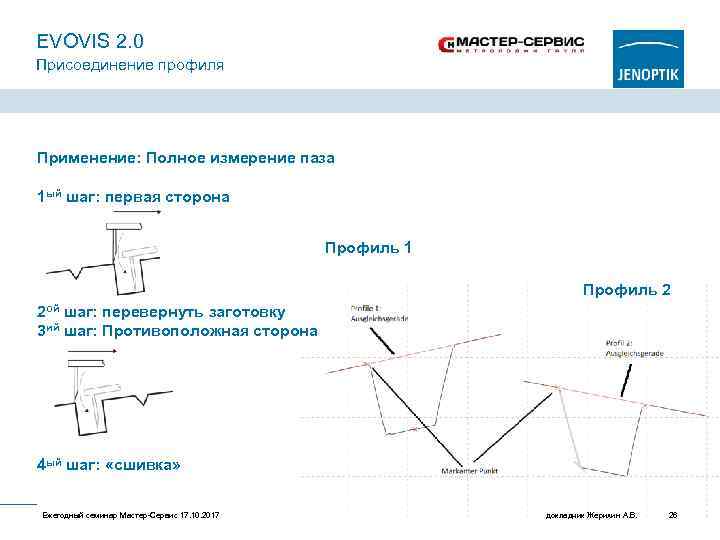

EVOVIS 2. 0 Присоединение профиля Применение: Полное измерение паза 1 ый шаг: первая сторона Профиль 1 Профиль 2 2 ой шаг: перевернуть заготовку 3 ий шаг: Противоположная сторона 4 ый шаг: «сшивка» Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 26

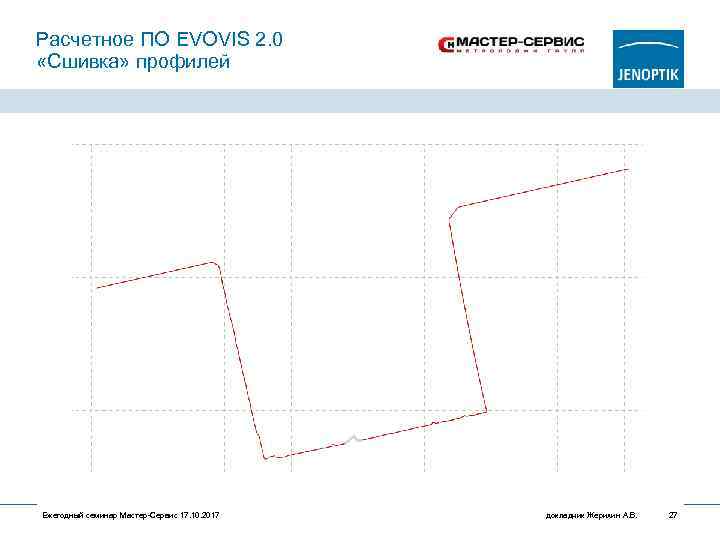

Расчетное ПО EVOVIS 2. 0 «Сшивка» профилей Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 27

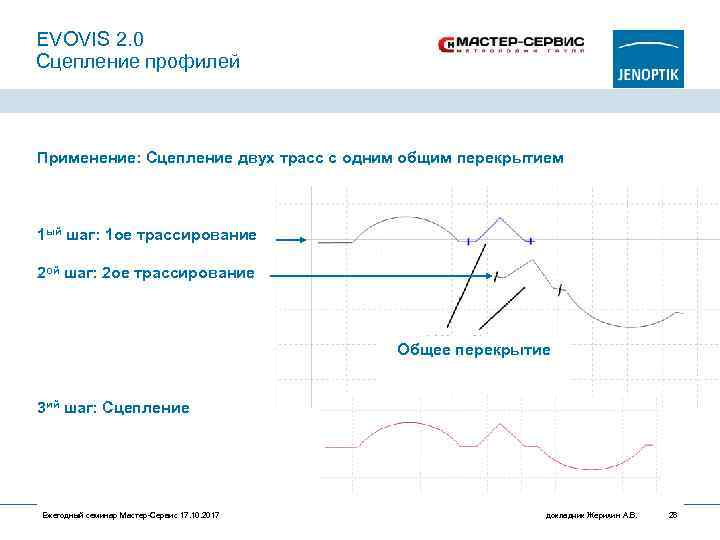

EVOVIS 2. 0 Сцепление профилей Применение: Сцепление двух трасс с одним общим перекрытием 1 ый шаг: 1 ое трассирование 2 ой шаг: 2 ое трассирование Общее перекрытие 3 ий шаг: Сцепление Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 28

EVOVIS: Измерения диаметров на установках digiscan и nanoscan

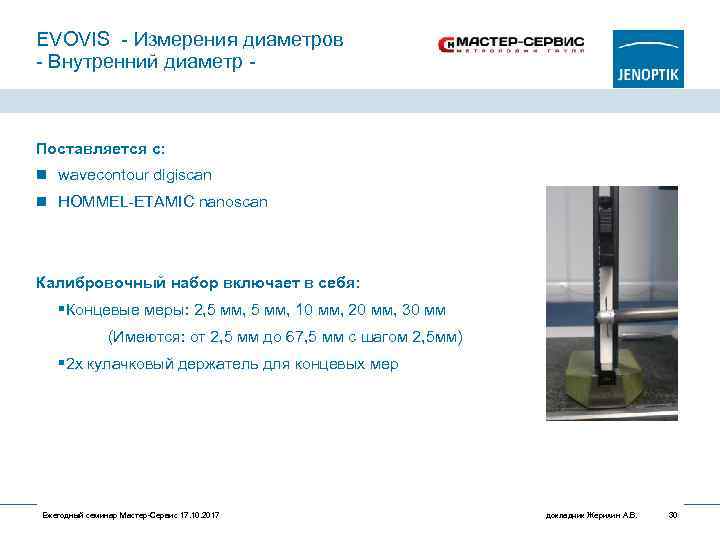

EVOVIS - Измерения диаметров - Внутренний диаметр - Поставляется с: n wavecontour digiscan n HOMMEL-ETAMIC nanoscan Калибровочный набор включает в себя: §Концевые меры: 2, 5 мм, 10 мм, 20 мм, 30 мм (Имеются: от 2, 5 мм до 67, 5 мм с шагом 2, 5 мм) § 2 х кулачковый держатель для концевых мер Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 30

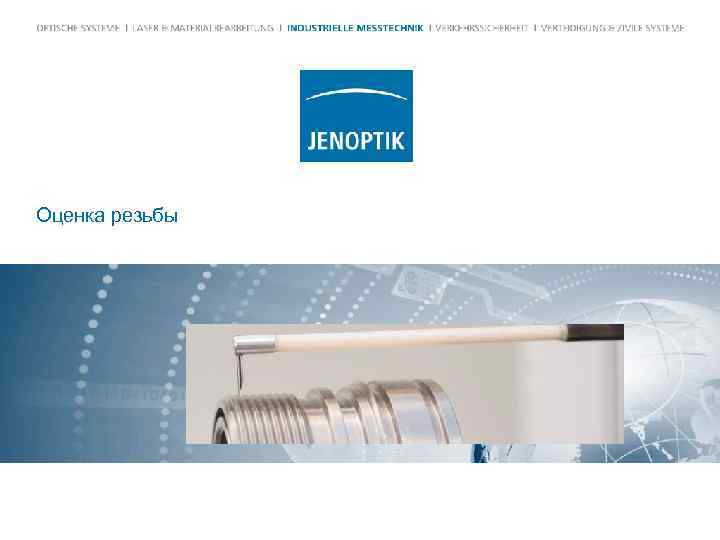

Оценка резьбы

EVOVIS 2. 0 Оценка резьбы и измерения диаметров Параметр Обозначение Шаг резьбы P Глубина резьбы h 3 Угол резьбы 1 γ Угол резьбы 2 β Наружный диаметр D Средний диаметр D 2 Внутренний диаметр D 3 Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 32

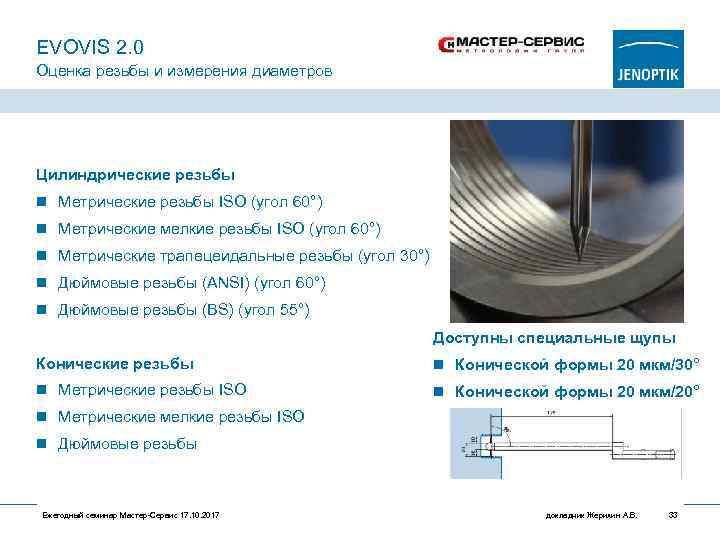

EVOVIS 2. 0 Оценка резьбы и измерения диаметров Цилиндрические резьбы n Метрические резьбы ISO (угол 60°) n Метрические мелкие резьбы ISO (угол 60°) n Метрические трапецеидальные резьбы (угол 30°) n Дюймовые резьбы (ANSI) (угол 60°) n Дюймовые резьбы (BS) (угол 55°) Доступны специальные щупы Конические резьбы n Конической формы 20 мкм/30° n Метрические резьбы ISO n Конической формы 20 мкм/20° n Метрические мелкие резьбы ISO n Дюймовые резьбы Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 33

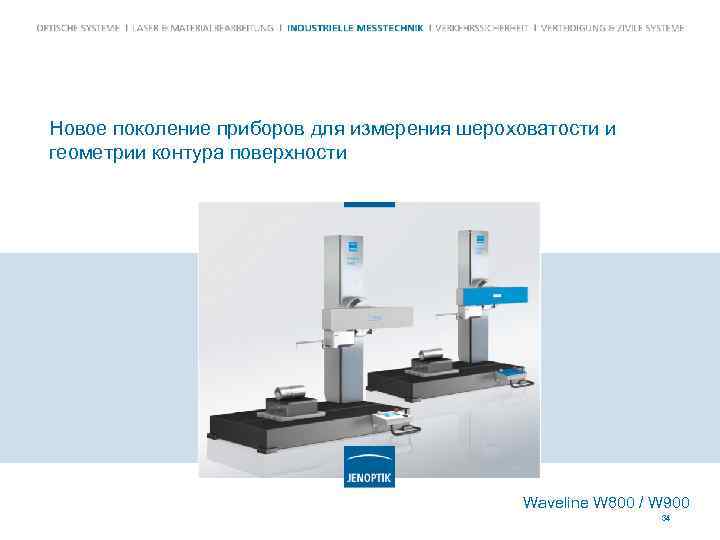

Новое поколение приборов для измерения шероховатости и геометрии контура поверхности Waveline W 800 / W 900 34

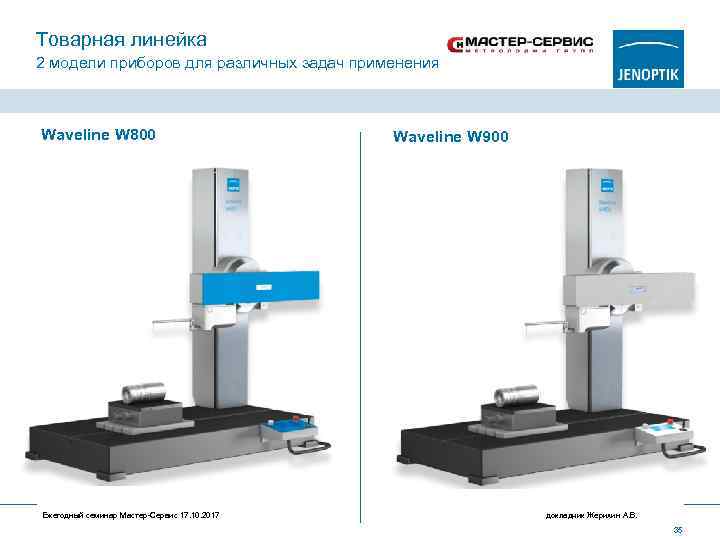

Товарная линейка 2 модели приборов для различных задач применения Waveline W 800 Ежегодный семинар Мастер-Сервис 17. 10. 2017 Waveline W 900 докладчик Жерихин А. В. 35

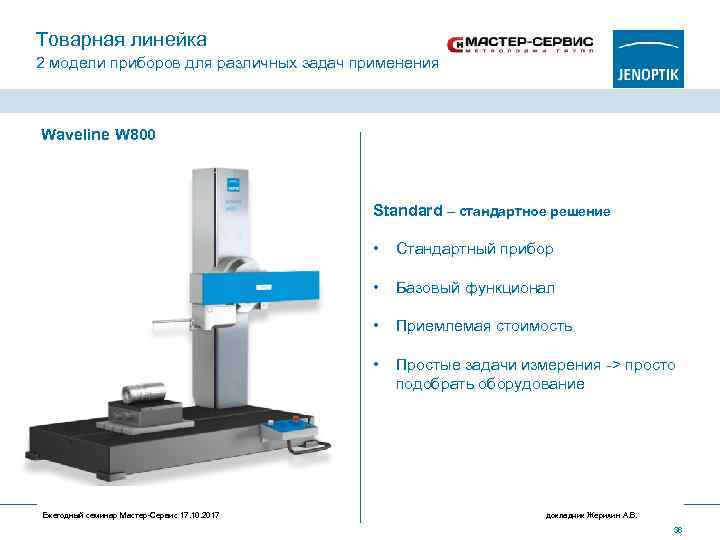

Товарная линейка 2 модели приборов для различных задач применения Waveline W 800 Standard – стандартное решение • • Базовый функционал • Приемлемая стоимость • Ежегодный семинар Мастер-Сервис 17. 10. 2017 Стандартный прибор Простые задачи измерения -> просто подобрать оборудование докладчик Жерихин А. В. 36

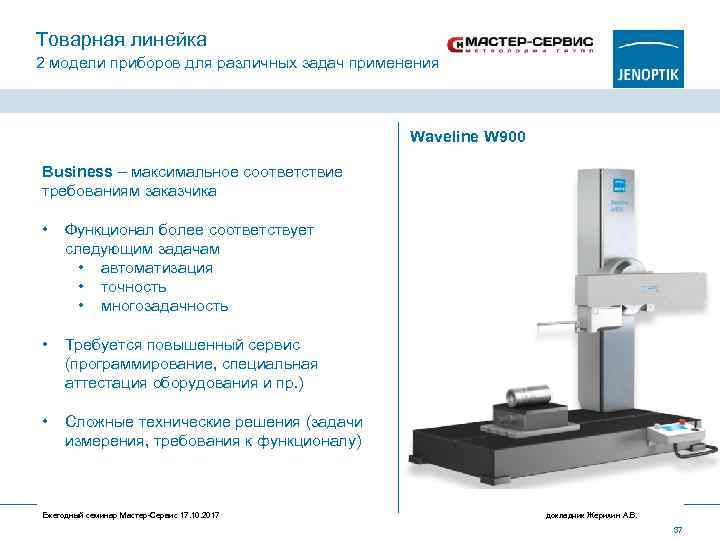

Товарная линейка 2 модели приборов для различных задач применения Waveline W 900 Business – максимальное соответствие требованиям заказчика • Функционал более соответствует следующим задачам • автоматизация • точность • многозадачность • Требуется повышенный сервис (программирование, специальная аттестация оборудования и пр. ) • Сложные технические решения (задачи измерения, требования к функционалу) Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 37

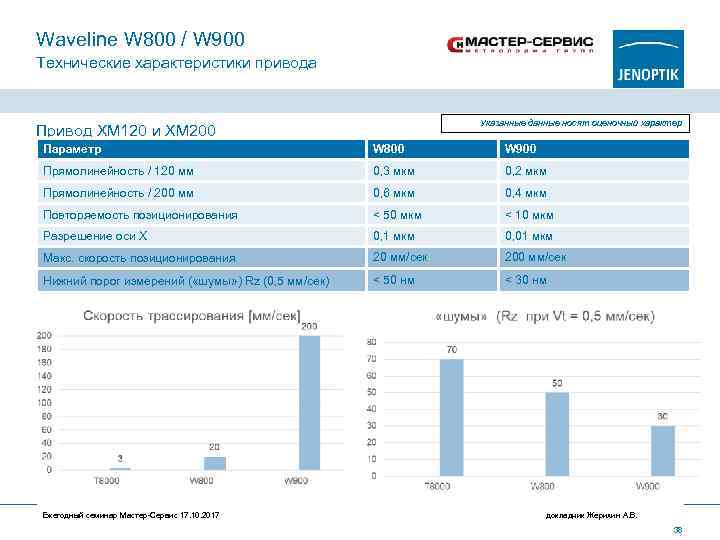

Waveline W 800 / W 900 Технические характеристики привода Указанные данные носят оценочный характер Привод XM 120 и XM 200 Параметр W 800 W 900 Прямолинейность / 120 мм 0, 3 мкм 0, 2 мкм Прямолинейность / 200 мм 0, 6 мкм 0, 4 мкм Повторяемость позиционирования < 50 мкм < 10 мкм Разрешение оси X 0, 1 мкм 0, 01 мкм Макс. скорость позиционирования 20 мм/сек 200 мм/сек Нижний порог измерений ( «шумы» ) Rz (0, 5 мм/сек) < 50 нм < 30 нм Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 38

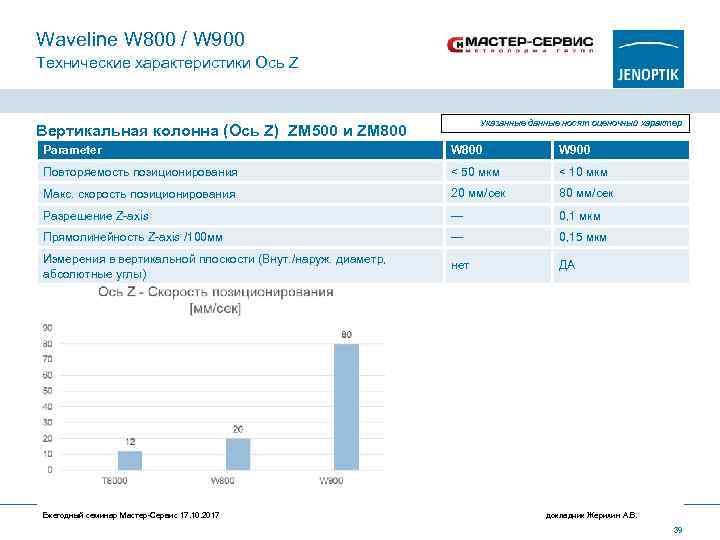

Waveline W 800 / W 900 Технические характеристики Ось Z Указанные данные носят оценочный характер Вертикальная колонна (Ось Z) ZM 500 и ZM 800 Parameter W 800 W 900 Повторяемость позиционирования < 50 мкм < 10 мкм Макс. скорость позиционирования 20 мм/сек 80 мм/сек Разрешение Z-axis --- 0, 1 мкм Прямолинейность Z-axis /100 мм --- 0, 15 мкм Измерения в вертикальной плоскости (Внут. /наруж. диаметр, абсолютные углы) нет ДА Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 39

Сенсорика (датчики) 40

Waveline W 800 / W 900 обзор датчиков …. дальнейшие шаги 1 й шаг TKU 400 Digiscan Surfscan Neu ! Nanoscan Neu ! Шероховатость Контур Шероховатость & Контур Диапазон измерения / Разрешение (I) ± 400 мкм / 1 нм 60 мм / 50 нм 6 мм/ 1 нм 24 мм / 0, 6 нм Диапазон измерения / Разрешение (II) ± 800 мкм / 2 нм 90 мм / 75 нм 12 мм/ 2 нм 48 мм / 1, 2 нм Измерительная система Аналоговая 18 bit цифровая Идентификация датчика Да Да Распознавание щупа нет Да Да Да Измерительное усилие 0, 8 м. Н (стандартный щуп) Электронная настройка Крепление щупа Магнит Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 41

Waveline W 800 / W 900 Технические характеристики - Датчик TKU 400 - • • Сканирование как в продольном, так и поперечном направлениях Электронное распознавание датчика Электронная линеаризация – возможность измерения параметров контура Новое семейство щуповых консолей – магнитное крепление к датчику – защита от поломки Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 42

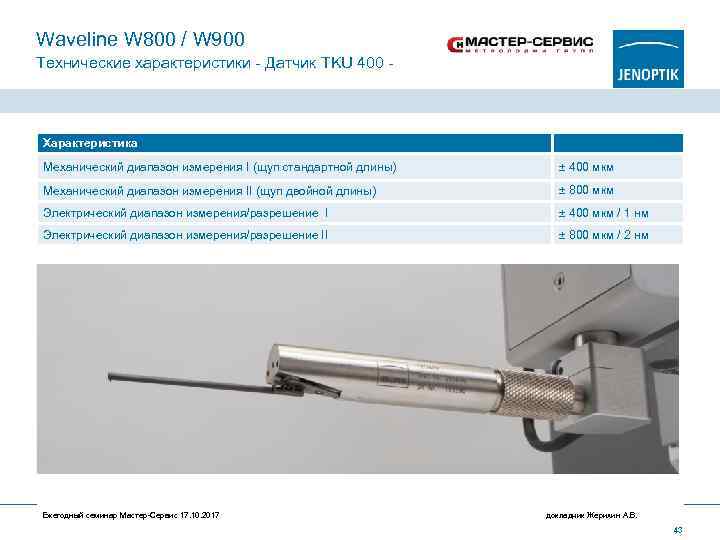

Waveline W 800 / W 900 Технические характеристики - Датчик TKU 400 - Характеристика Механический диапазон измерения I (щуп стандартной длины) ± 400 мкм Механический диапазон измерения II (щуп двойной длины) ± 800 мкм Электрический диапазон измерения/разрешение I ± 400 мкм / 1 нм Электрический диапазон измерения/разрешение II ± 800 мкм / 2 нм Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 43

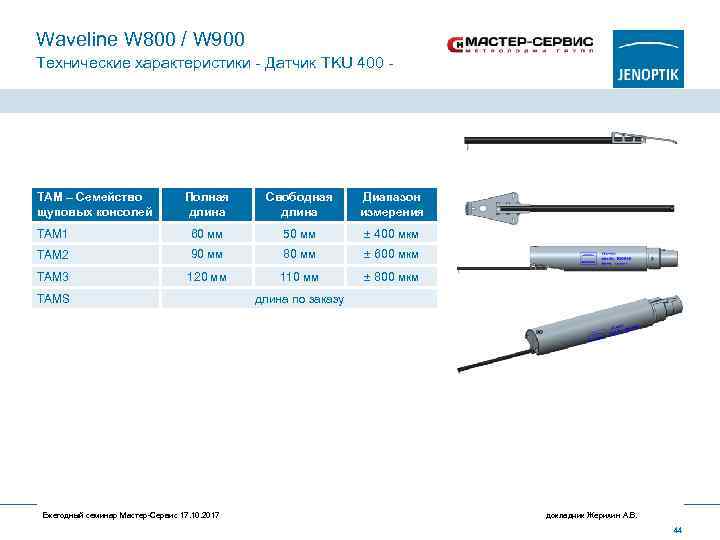

Waveline W 800 / W 900 Технические характеристики - Датчик TKU 400 - TAM – Семейство щуповых консолей Полная длина Свободная длина Диапазон измерения TAM 1 60 мм 50 мм ± 400 мкм TAM 2 90 мм 80 мм ± 600 мкм TAM 3 120 мм 110 мм ± 800 мкм TAMS Ежегодный семинар Мастер-Сервис 17. 10. 2017 длина по заказу докладчик Жерихин А. В. 44

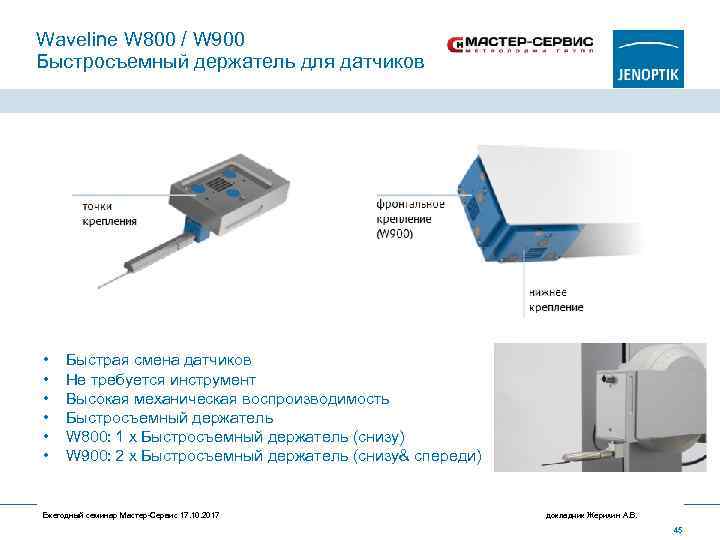

Waveline W 800 / W 900 Быстросъемный держатель для датчиков • • • Быстрая смена датчиков Не требуется инструмент Высокая механическая воспроизводимость Быстросъемный держатель W 800: 1 x Быстросъемный держатель (снизу) W 900: 2 x Быстросъемный держатель (снизу& спереди) Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 45

Waveline W 800 / W 900 Новые возможности Панелей управления Movecontrol 2 Movecontrol 1 Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 46

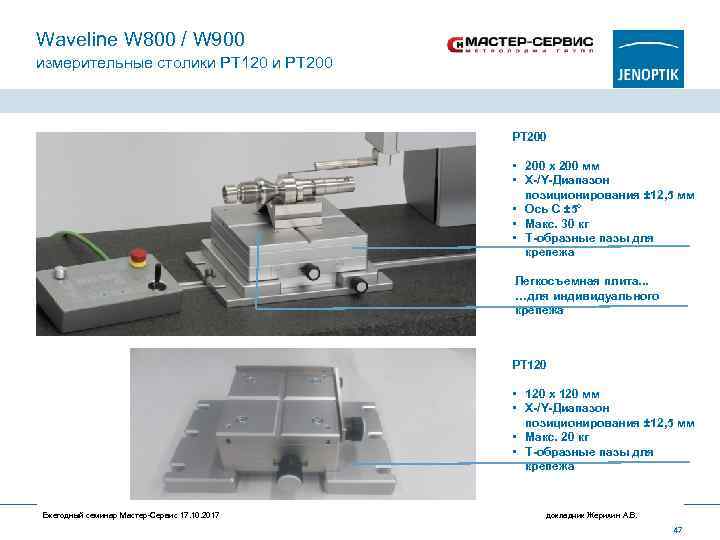

Waveline W 800 / W 900 измерительные столики PT 120 и PT 200 • 200 x 200 мм • X-/Y-Диапазон позиционирования ± 12, 5 мм • Ось C ± 5° • Макс. 30 кг • T-образные пазы для крепежа Легкосъемная плита. . . …для индивидуального крепежа PT 120 • 120 x 120 мм • X-/Y-Диапазон позиционирования ± 12, 5 мм • Макс. 20 кг • T-образные пазы для крепежа Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 47

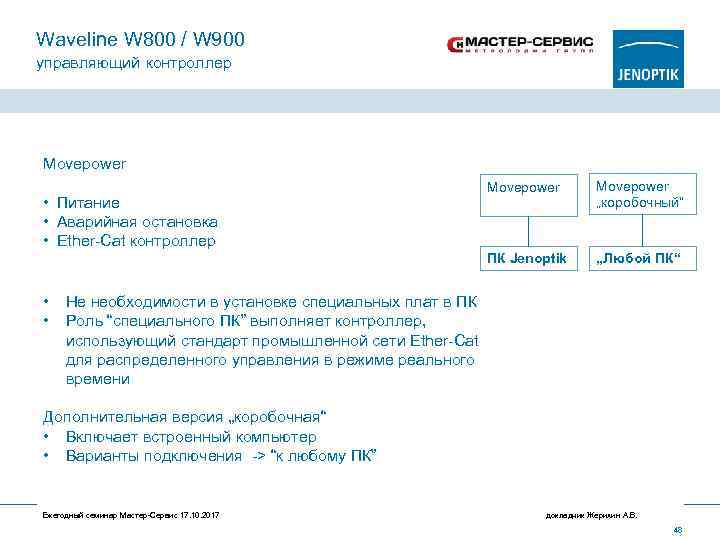

Waveline W 800 / W 900 управляющий контроллер Movepower • • Movepower „коробочный“ ПК Jenoptik • Питание • Аварийная остановка • Ether-Cat контроллер Movepower „Любой ПК“ Не необходимости в установке специальных плат в ПК Роль “специального ПК” выполняет контроллер, использующий стандарт промышленной сети Ether-Cat для распределенного управления в режиме реального времени Дополнительная версия „коробочная“ • Включает встроенный компьютер • Варианты подключения -> “к любому ПК” Ежегодный семинар Мастер-Сервис 17. 10. 2017 докладчик Жерихин А. В. 48

Товарная линейка 2 модели – 2 концепции Waveline W 800 Ежегодный семинар Мастер-Сервис 17. 10. 2017 Waveline W 900 докладчик Жерихин А. В. 49
