Комп’ютерні мережі Вступ до спеціальності

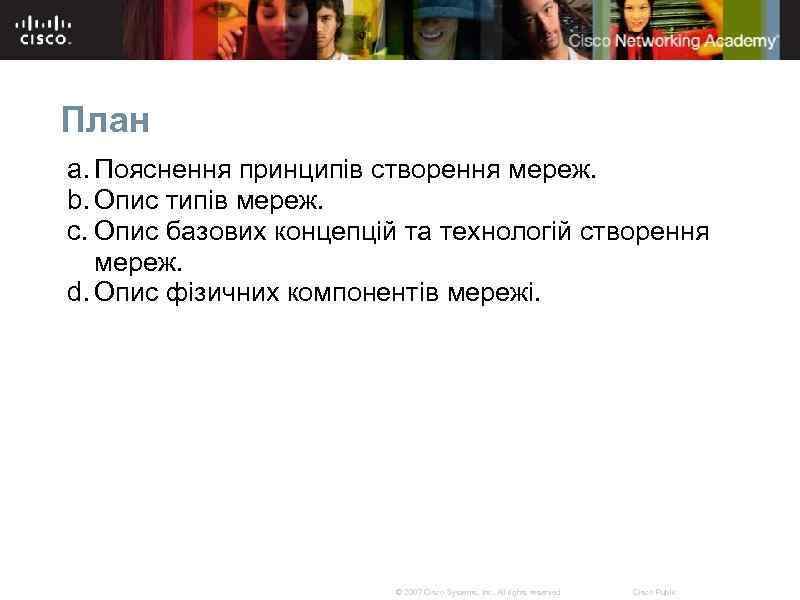

План a. Пояснення принципів створення мереж. b. Опис типів мереж. c. Опис базових концепцій та технологій створення мереж. d. Опис фізичних компонентів мережі. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

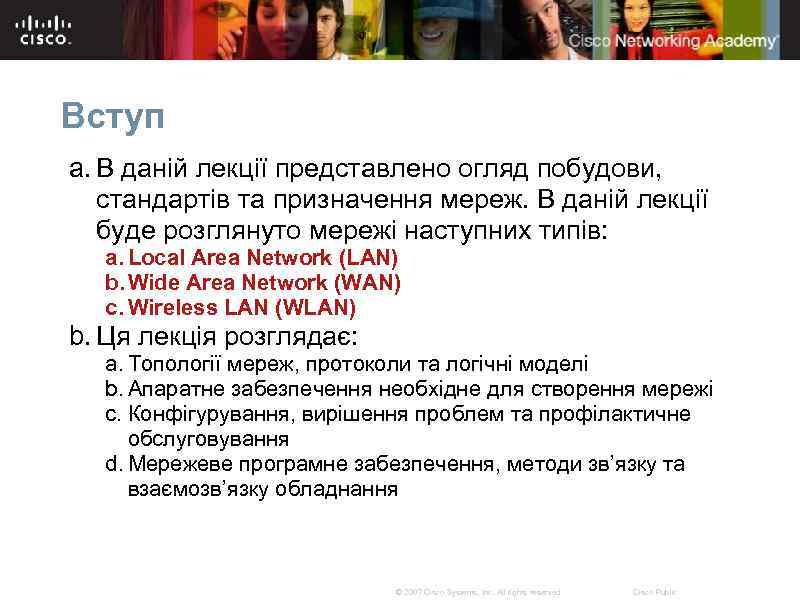

Вступ a. В даній лекції представлено огляд побудови, стандартів та призначення мереж. В даній лекції буде розглянуто мережі наступних типів: a. Local Area Network (LAN) b. Wide Area Network (WAN) c. Wireless LAN (WLAN) b. Ця лекція розглядає: a. Топології мереж, протоколи та логічні моделі b. Апаратне забезпечення необхідне для створення мережі c. Конфігурування, вирішення проблем та профілактичне обслуговування d. Мережеве програмне забезпечення, методи зв’язку та взаємозв’язку обладнання © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

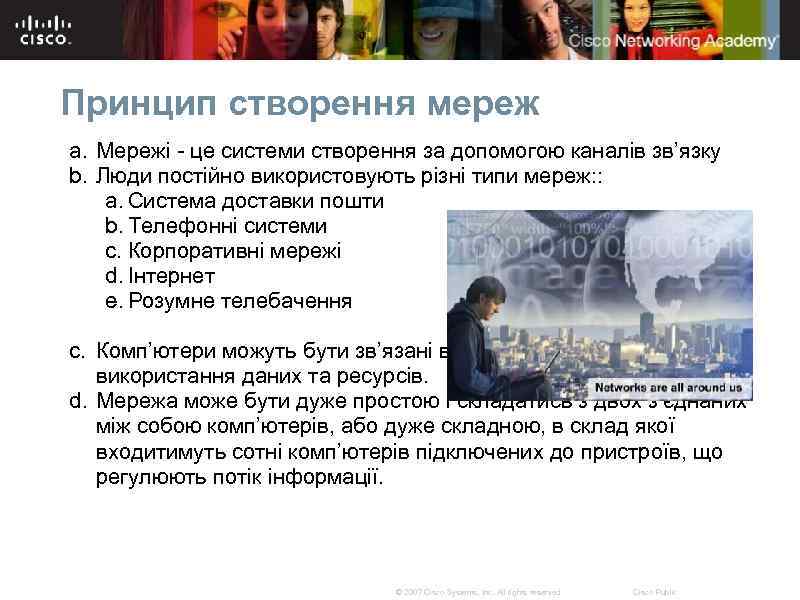

Принцип створення мереж a. Мережі - це системи створення за допомогою каналів зв’язку b. Люди постійно використовують різні типи мереж: : a. Система доставки пошти b. Телефонні системи c. Корпоративні мережі d. Інтернет e. Розумне телебачення c. Комп’ютери можуть бути зв’язані в мережі для колективного використання даних та ресурсів. d. Мережа може бути дуже простою і складатись з двох з’єднаних між собою комп’ютерів, або дуже складною, в склад якої входитимуть сотні комп’ютерів підключених до пристроїв, що регулюють потік інформації. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

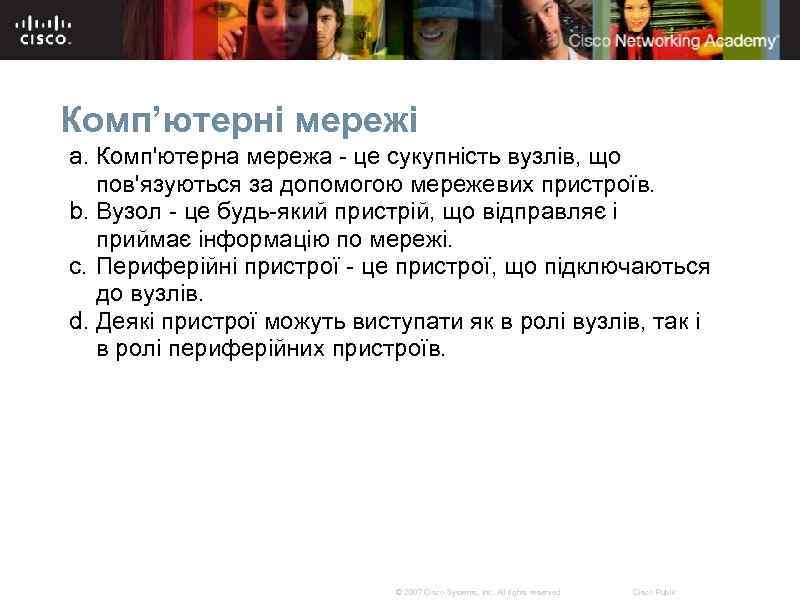

Комп’ютерні мережі a. Комп'ютерна мережа - це сукупність вузлів, що пов'язуються за допомогою мережевих пристроїв. b. Вузол - це будь-який пристрій, що відправляє і приймає інформацію по мережі. c. Периферійні пристрої - це пристрої, що підключаються до вузлів. d. Деякі пристрої можуть виступати як в ролі вузлів, так і в ролі периферійних пристроїв. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

Комп’ютерні мережі a. До мережевих пристроїв відносяться: a. Настільні та портативні комп’ютери b. Принтери та сканери c. Планшети, таблетки та смартфони d. Файлові та принт-сервери b. Ресурси розподілені через мережу включають: a. Сервіси, такі як друк та сканування b. Пристрої збереження, такі як жорсткі диски c. Додатки, такі як бази данних c. Різні типи середовища мережі: a. Мідний кабель b. Оптоволоконний кабель c. Бездротове з’єднання © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

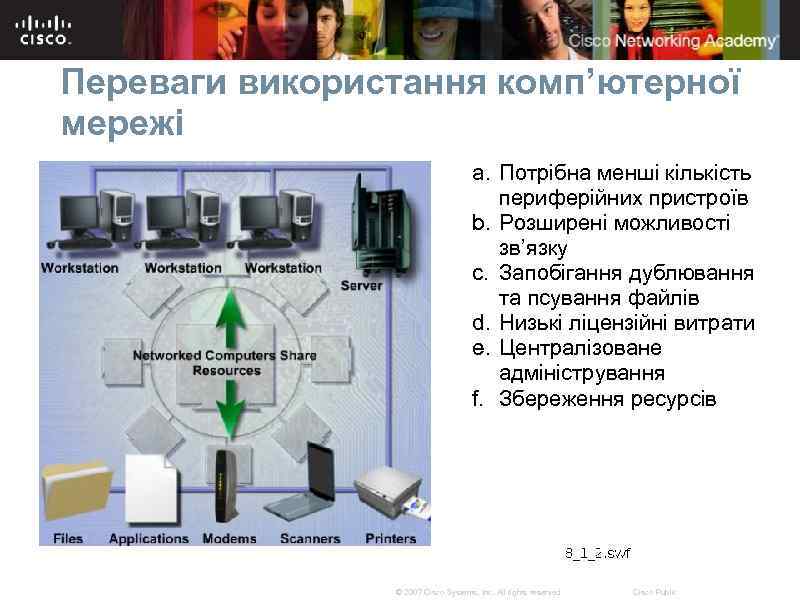

Переваги використання комп’ютерної мережі a. Потрібна менші кількість периферійних пристроїв b. Розширені можливості зв’язку c. Запобігання дублювання та псування файлів d. Низькі ліцензійні витрати e. Централізоване адміністрування f. Збереження ресурсів © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

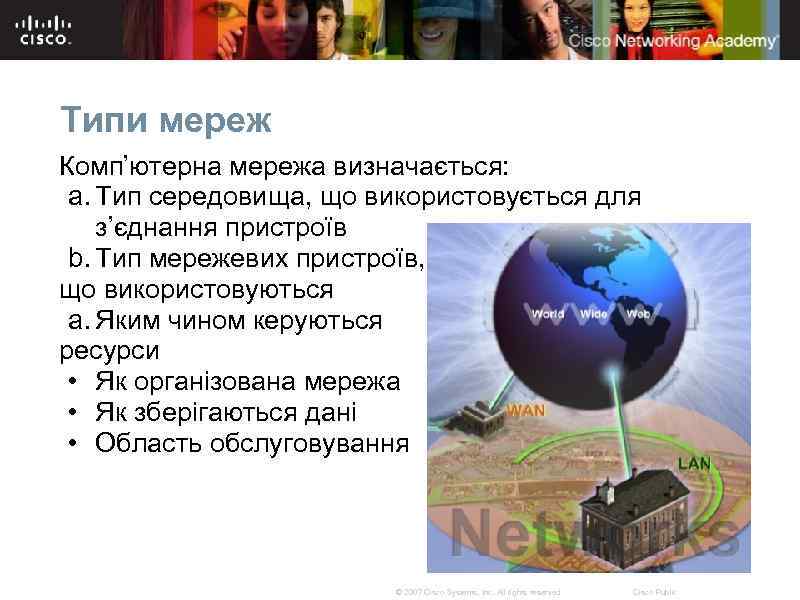

Типи мереж Комп’ютерна мережа визначається: a. Тип середовища, що використовується для з’єднання пристроїв b. Тип мережевих пристроїв, що використовуються a. Яким чином керуються ресурси • Як організована мережа • Як зберігаються дані • Область обслуговування © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

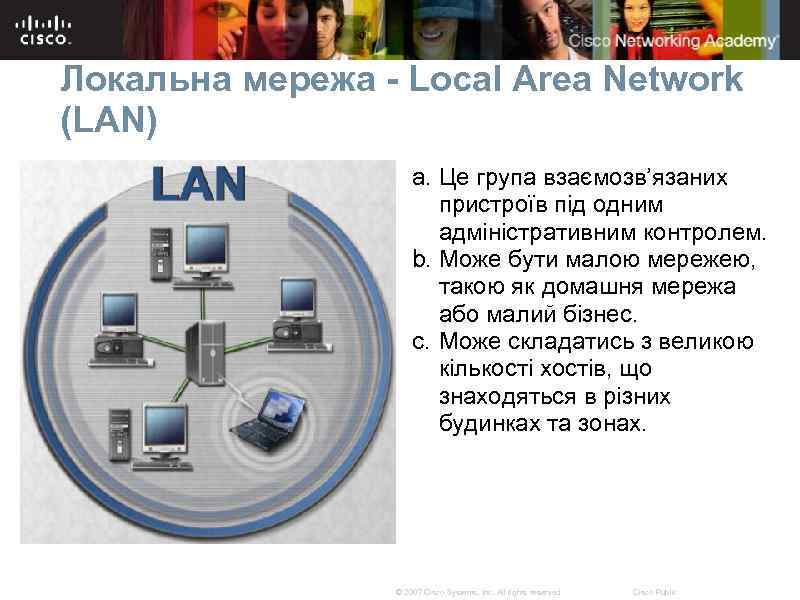

Локальна мережа - Local Area Network (LAN) a. Це група взаємозв’язаних пристроїв під одним адміністративним контролем. b. Може бути малою мережею, такою як домашня мережа або малий бізнес. c. Може складатись з великою кількості хостів, що знаходяться в різних будинках та зонах. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

Глобальні мережі - Wide Area Network (WAN) a. Це мережі, що з'єднують локальні мережі, розташовані у географічно віддалених місцях. b. Internet це велика WAN, що складається з мільйонів комп’ютерів та мережевих пристроїв • Реалізацію зв'язків між локальними мережами, розташованими в різних місцях, здійснюють постачальники телекомунікаційних послуг (TSP). © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

Міська мережі – Metropolitan Area Network (WAN) a. Тип мережі, що призначені для обслуговування території великого міста-мегаполіса. b. Мережі мегаполісів займають деяке проміжне положення між локальними та глобальними мережами і слугують для об'єднання цих мереж між собою. c. при побудові MAN вже існуючі лінії зв'язку не використовуються, а прокладаються наново. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

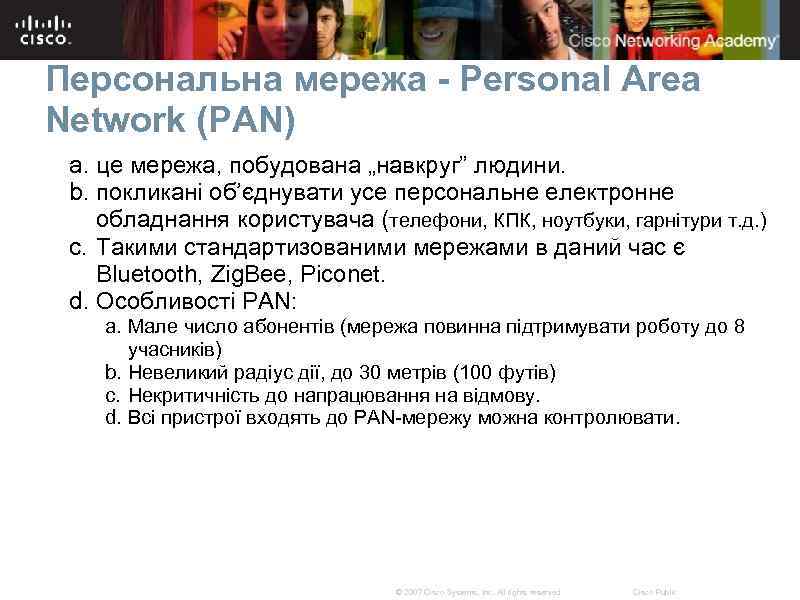

Персональна мережа - Personal Area Network (PAN) a. це мережа, побудована „навкруг” людини. b. покликані об’єднувати усе персональне електронне обладнання користувача (телефони, КПК, ноутбуки, гарнітури т. д. ) c. Такими стандартизованими мережами в даний час є Bluetooth, Zig. Bee, Piconet. d. Особливості PAN: a. Мале число абонентів (мережа повинна підтримувати роботу до 8 учасників) b. Невеликий радіус дії, до 30 метрів (100 футів) c. Некритичність до напрацювання на відмову. d. Всі пристрої входять до PAN-мережу можна контролювати. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

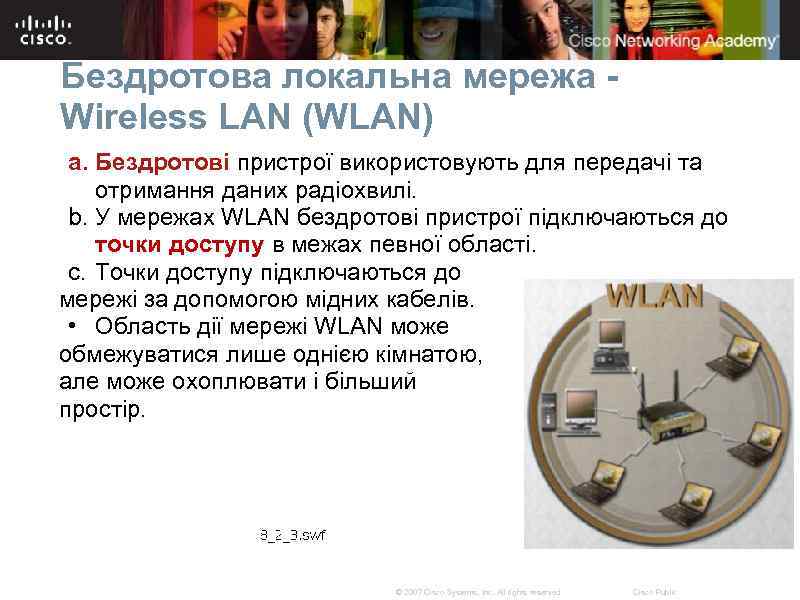

Бездротова локальна мережа Wireless LAN (WLAN) a. Бездротові пристрої використовують для передачі та отримання даних радіохвилі. b. У мережах WLAN бездротові пристрої підключаються до точки доступу в межах певної області. c. Точки доступу підключаються до мережі за допомогою мідних кабелів. • Область дії мережі WLAN може обмежуватися лише однією кімнатою, але може охоплювати і більший простір. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

Однорангова мережа a. В однорангових мережах пристрої під’єднанні безпосередньо один до одного. b. Кожен комп’ютер має однакові можливості та відповідальність c. Кожен користувач сам вирішує, які дані чи пристрій зробити загальнодоступним d. Відсутнє централізоване адміністрування e. Краще використовувати в мережах до 10 комп’ютерів © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

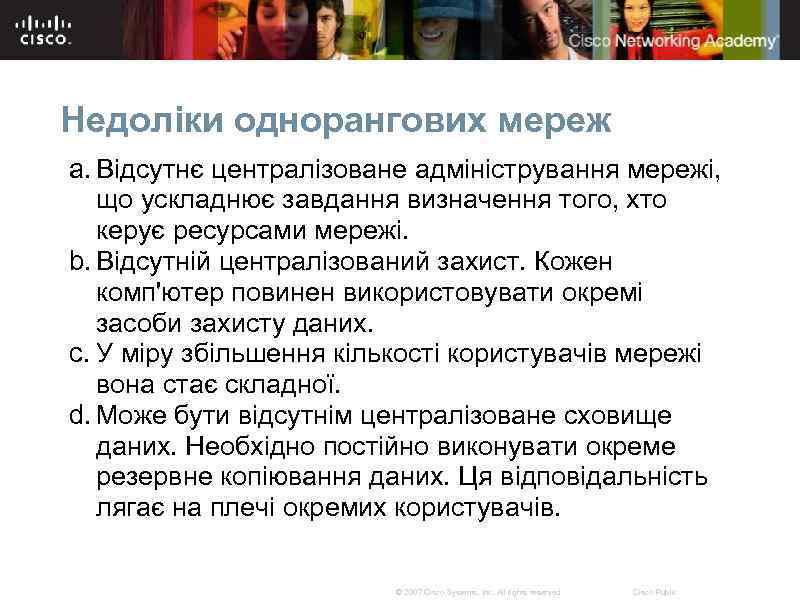

Недоліки однорангових мереж a. Відсутнє централізоване адміністрування мережі, що ускладнює завдання визначення того, хто керує ресурсами мережі. b. Відсутній централізований захист. Кожен комп'ютер повинен використовувати окремі засоби захисту даних. c. У міру збільшення кількості користувачів мережі вона стає складної. d. Може бути відсутнім централізоване сховище даних. Необхідно постійно виконувати окреме резервне копіювання даних. Ця відповідальність лягає на плечі окремих користувачів. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

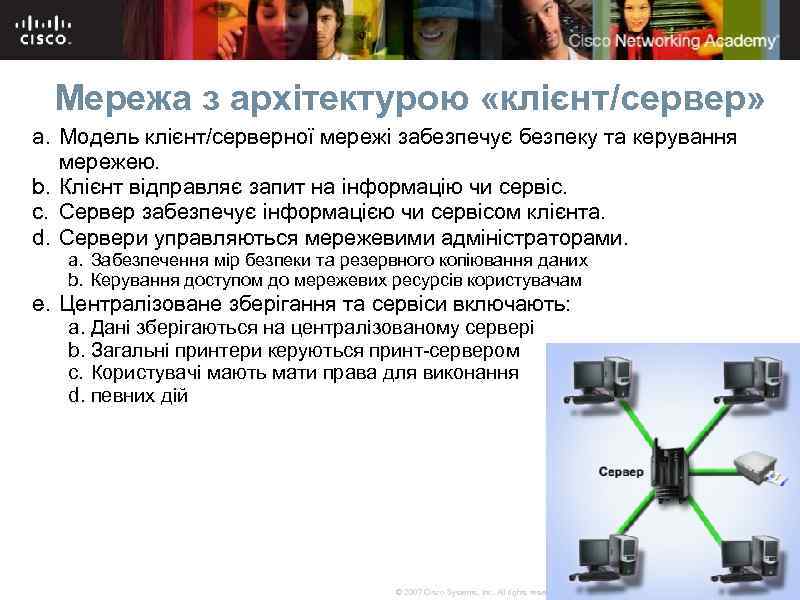

Мережа з архітектурою «клієнт/сервер» a. Модель клієнт/серверної мережі забезпечує безпеку та керування мережею. b. Клієнт відправляє запит на інформацію чи сервіс. c. Сервер забезпечує інформацією чи сервісом клієнта. d. Сервери управляються мережевими адміністраторами. a. Забезпечення мір безпеки та резервного копіювання даних b. Керування доступом до мережевих ресурсів користувачам e. Централізоване зберігання та сервіси включають: a. Дані зберігаються на централізованому сервері b. Загальні принтери керуються принт-сервером c. Користувачі мають мати права для виконання d. певних дій © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

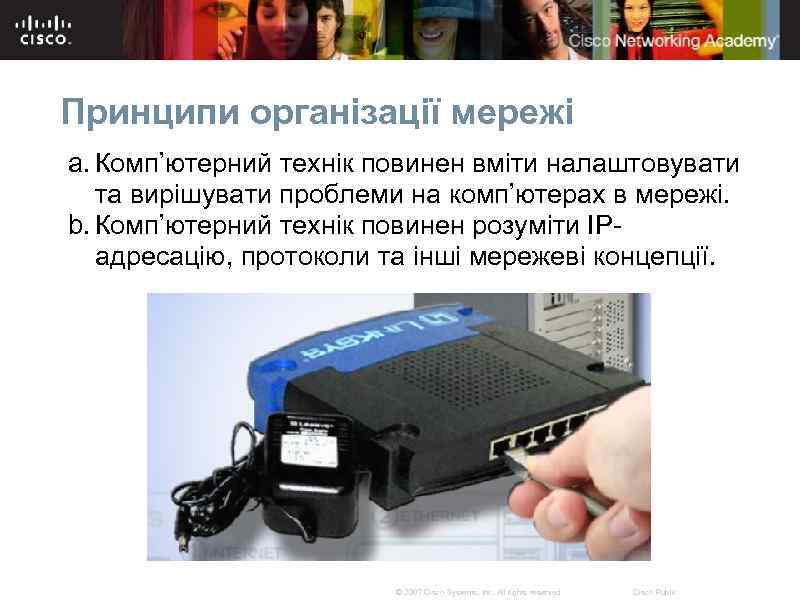

Принципи організації мережі a. Комп’ютерний технік повинен вміти налаштовувати та вирішувати проблеми на комп’ютерах в мережі. b. Комп’ютерний технік повинен розуміти ІРадресацію, протоколи та інші мережеві концепції. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

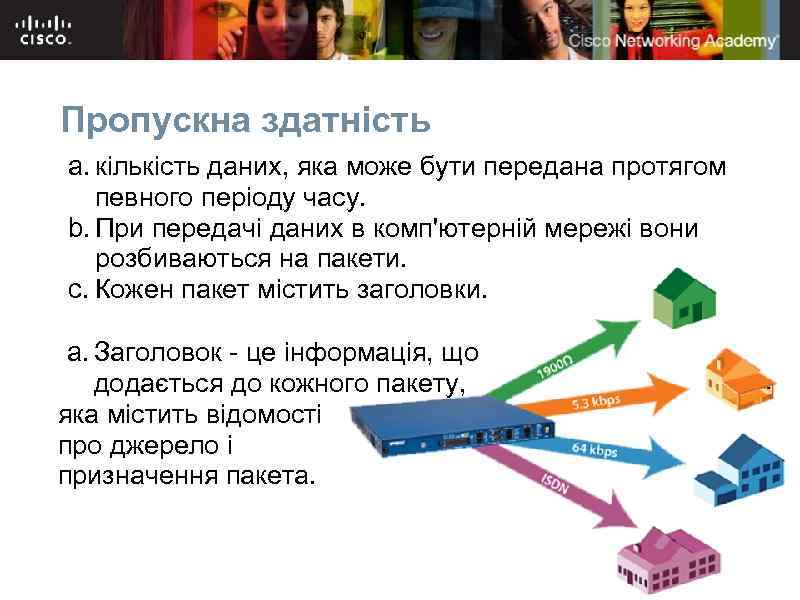

Пропускна здатність a. кількість даних, яка може бути передана протягом певного періоду часу. b. При передачі даних в комп'ютерній мережі вони розбиваються на пакети. c. Кожен пакет містить заголовки. a. Заголовок - це інформація, що додається до кожного пакету, яка містить відомості про джерело і призначення пакета. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

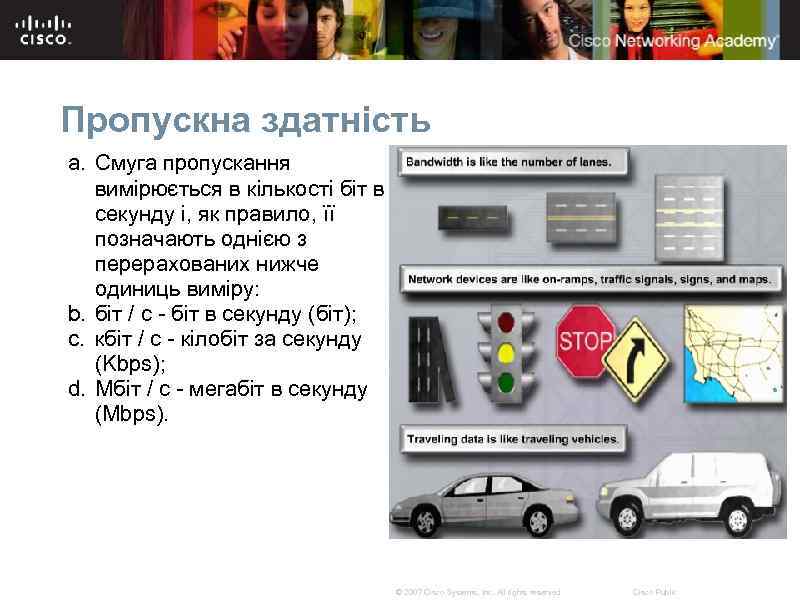

Пропускна здатність a. Смуга пропускання вимірюється в кількості біт в секунду і, як правило, її позначають однією з перерахованих нижче одиниць виміру: b. біт / с - біт в секунду (біт); c. кбіт / с - кілобіт за секунду (Kbps); d. Мбіт / с - мегабіт в секунду (Mbps). © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

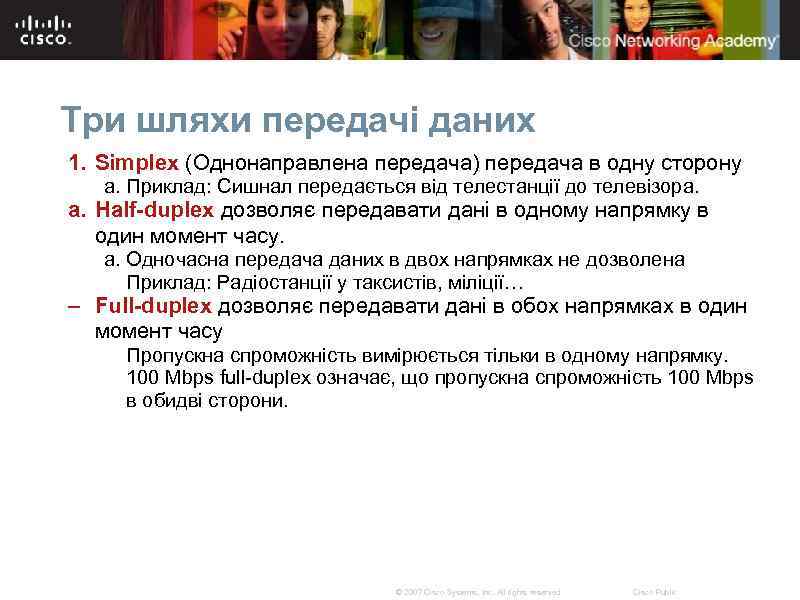

Три шляхи передачі даних 1. Simplex (Однонаправлена передача) передача в одну сторону a. Приклад: Сишнал передається від телестанції до телевізора. a. Half-duplex дозволяє передавати дані в одному напрямку в один момент часу. a. Одночасна передача даних в двох напрямках не дозволена Приклад: Радіостанції у таксистів, міліції… – Full-duplex дозволяє передавати дані в обох напрямках в один момент часу Пропускна спроможність вимірюється тільки в одному напрямку. 100 Mbps full-duplex означає, що пропускна спроможність 100 Mbps в обидві сторони. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

IP-адреса a. IP-адреса це унікальне число, що використовується для ідентифікації мережевого пристрою. b. IP-адреса представляється у вигляді 32 -бітного двійкового числа, розбитого на чотири (групи по вісім біт): a. Приклад: 10111110. 01100100. 00000101. 00110110 c. IP-адреса також представляється у десятковому форматі. a. Приклад: 190. 100. 5. 54 d. Коли налаштовується хост – ІР-адреса вводиться в десятковій формі, такі як 192. 168. 1. 5. e. Унікальні IP-адреси в мережі забезпечують, що дані будуть відправлені та отримані від коректного мережевого пристрою. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

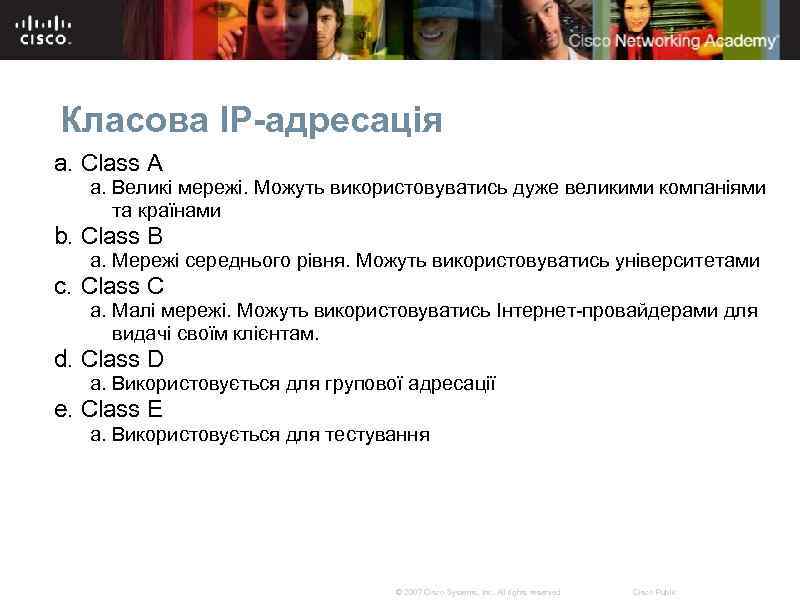

Класова IP-адресація a. Class A a. Великі мережі. Можуть використовуватись дуже великими компаніями та країнами b. Class B a. Мережі середнього рівня. Можуть використовуватись університетами c. Class C a. Малі мережі. Можуть використовуватись Інтернет-провайдерами для видачі своїм клієнтам. d. Class D a. Використовується для групової адресації e. Class E a. Використовується для тестування © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

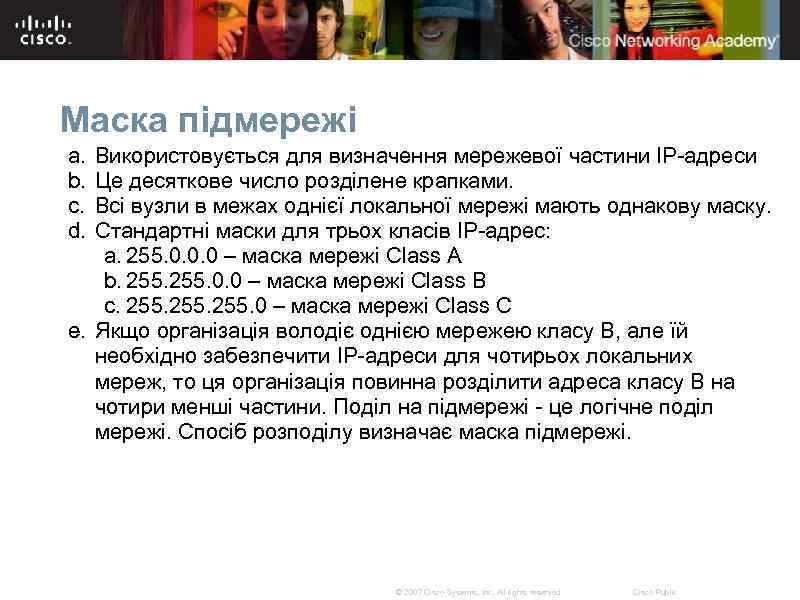

Маска підмережі a. b. c. d. Використовується для визначення мережевої частини IP-адреси Це десяткове число розділене крапками. Всі вузли в межах однієї локальної мережі мають однакову маску. Стандартні маски для трьох класів IP-адрес: a. 255. 0. 0. 0 – маска мережі Class A b. 255. 0. 0 – маска мережі Class B c. 255. 0 – маска мережі Class C e. Якщо організація володіє однією мережею класу В, але їй необхідно забезпечити IP-адреси для чотирьох локальних мереж, то ця організація повинна розділити адреса класу В на чотири менші частини. Поділ на підмережі - це логічне поділ мережі. Спосіб розподілу визначає маска підмережі. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

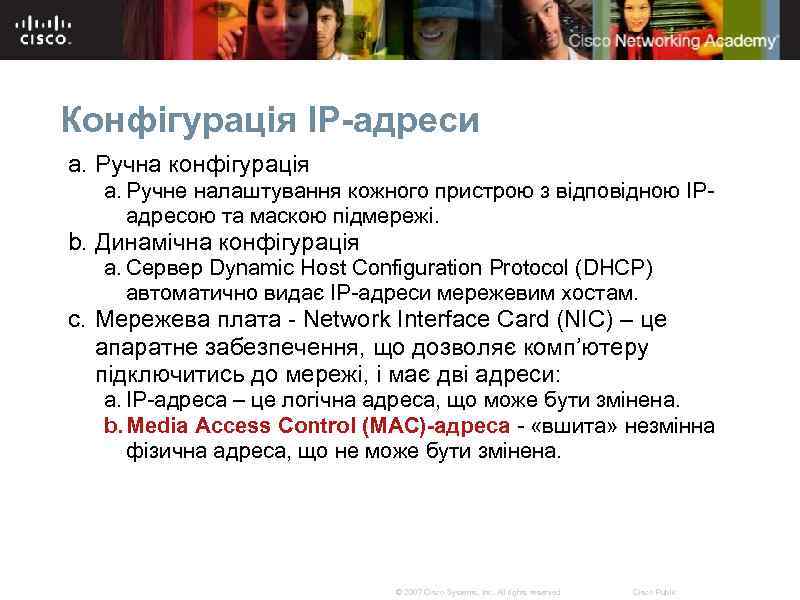

Конфігурація ІР-адреси a. Ручна конфігурація a. Ручне налаштування кожного пристрою з відповідною ІРадресою та маскою підмережі. b. Динамічна конфігурація a. Сервер Dynamic Host Configuration Protocol (DHCP) автоматично видає ІР-адреси мережевим хостам. c. Мережева плата - Network Interface Card (NIC) – це апаратне забезпечення, що дозволяє комп’ютеру підключитись до мережі, і має дві адреси: a. ІР-адреса – це логічна адреса, що може бути змінена. b. Media Access Control (MAC)-адреса - «вшита» незмінна фізична адреса, що не може бути змінена. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

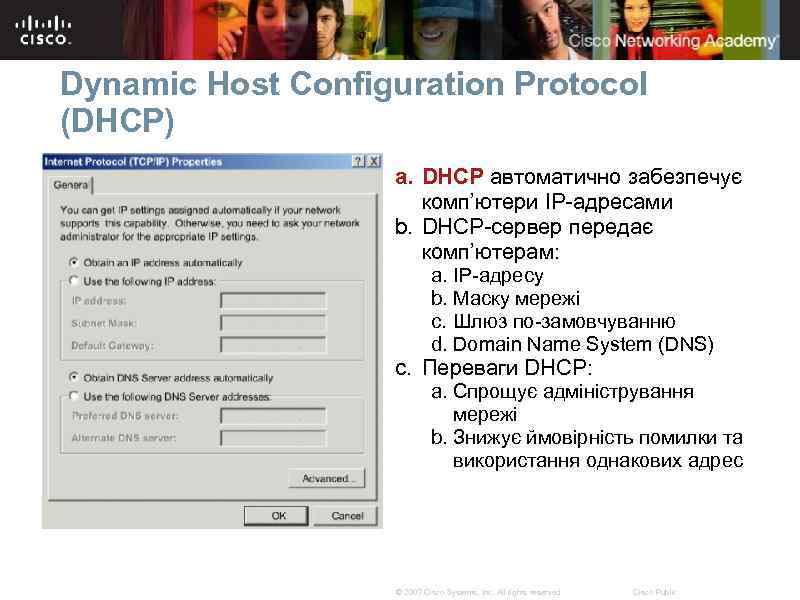

Dynamic Host Configuration Protocol (DHCP) a. DHCP автоматично забезпечує комп’ютери ІР-адресами b. DHCP-сервер передає комп’ютерам: a. ІР-адресу b. Маску мережі c. Шлюз по-замовчуванню d. Domain Name System (DNS) c. Переваги DHCP: a. Спрощує адміністрування мережі b. Знижує ймовірність помилки та використання однакових адрес © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

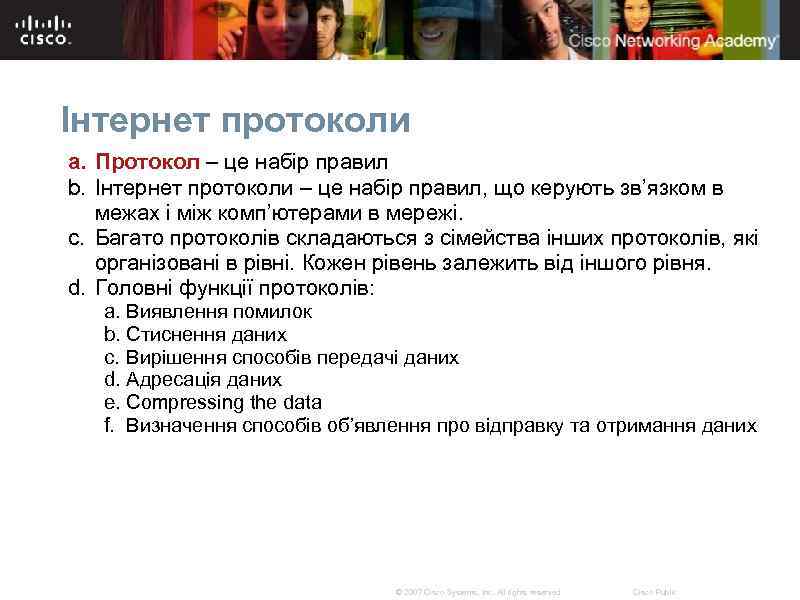

Інтернет протоколи a. Протокол – це набір правил b. Інтернет протоколи – це набір правил, що керують зв’язком в межах і між комп’ютерами в мережі. c. Багато протоколів складаються з сімейства інших протоколів, які організовані в рівні. Кожен рівень залежить від іншого рівня. d. Головні функції протоколів: a. Виявлення помилок b. Стиснення даних c. Вирішення способів передачі даних d. Адресація даних e. Compressing the data f. Визначення способів об’явлення про відправку та отримання даних © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

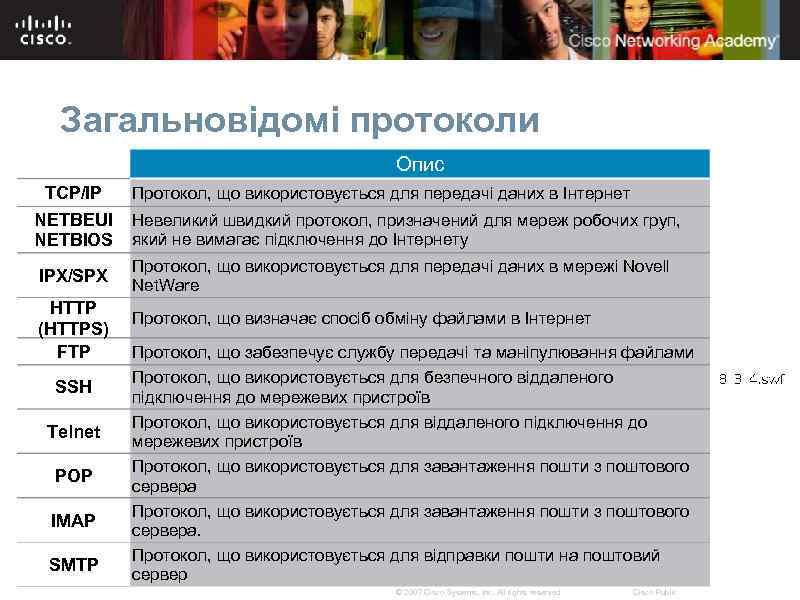

Загальновідомі протоколи Опис TCP/IP NETBEUI NETBIOS IPX/SPX HTTP (HTTPS) FTP SSH Telnet POP IMAP SMTP Протокол, що використовується для передачі даних в Інтернет Невеликий швидкий протокол, призначений для мереж робочих груп, який не вимагає підключення до Інтернету Протокол, що використовується для передачі даних в мережі Novell Net. Ware Протокол, що визначає спосіб обміну файлами в Інтернет Протокол, що забезпечує службу передачі та маніпулювання файлами Протокол, що використовується для безпечного віддаленого підключення до мережевих пристроїв Протокол, що використовується для завантаження пошти з поштового сервера. Протокол, що використовується для відправки пошти на поштовий сервер © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

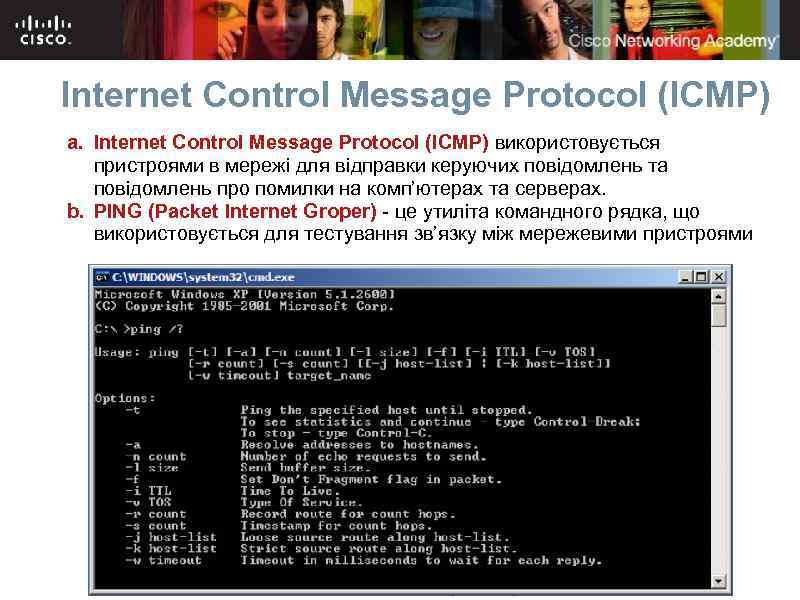

Internet Control Message Protocol (ICMP) a. Internet Control Message Protocol (ICMP) використовується пристроями в мережі для відправки керуючих повідомлень та повідомлень про помилки на комп’ютерах та серверах. b. PING (Packet Internet Groper) - це утиліта командного рядка, що використовується для тестування зв’язку між мережевими пристроями © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

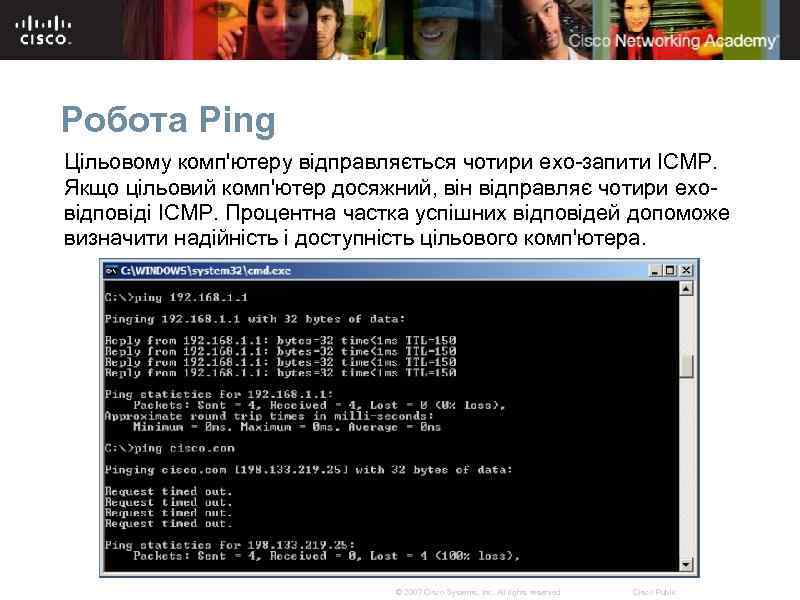

Робота Ping Цільовому комп'ютеру відправляється чотири ехо-запити ICMP. Якщо цільовий комп'ютер досяжний, він відправляє чотири еховідповіді ICMP. Процентна частка успішних відповідей допоможе визначити надійність і доступність цільового комп'ютера. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

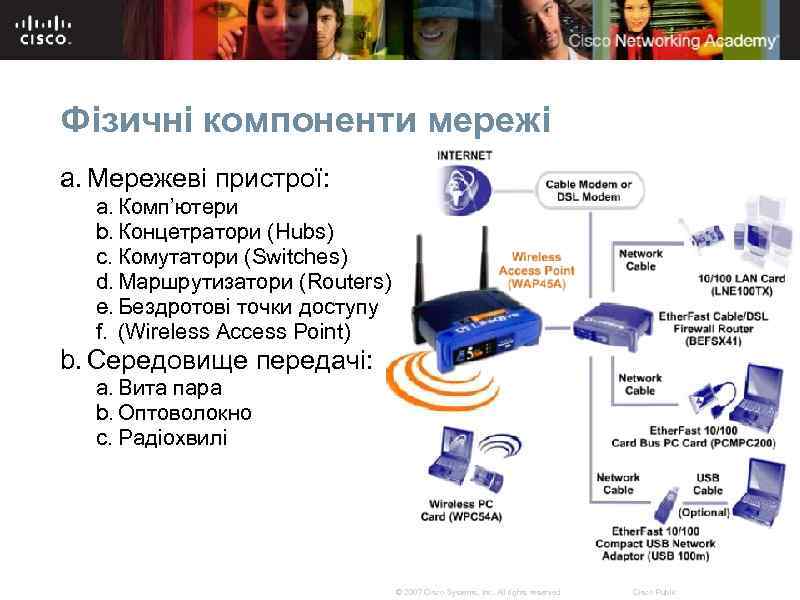

Фізичні компоненти мережі a. Мережеві пристрої: a. Комп’ютери b. Концетратори (Hubs) c. Комутатори (Switches) d. Маршрутизатори (Routers) e. Бездротові точки доступу f. (Wireless Access Point) b. Середовище передачі: a. Вита пара b. Оптоволокно c. Радіохвилі © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

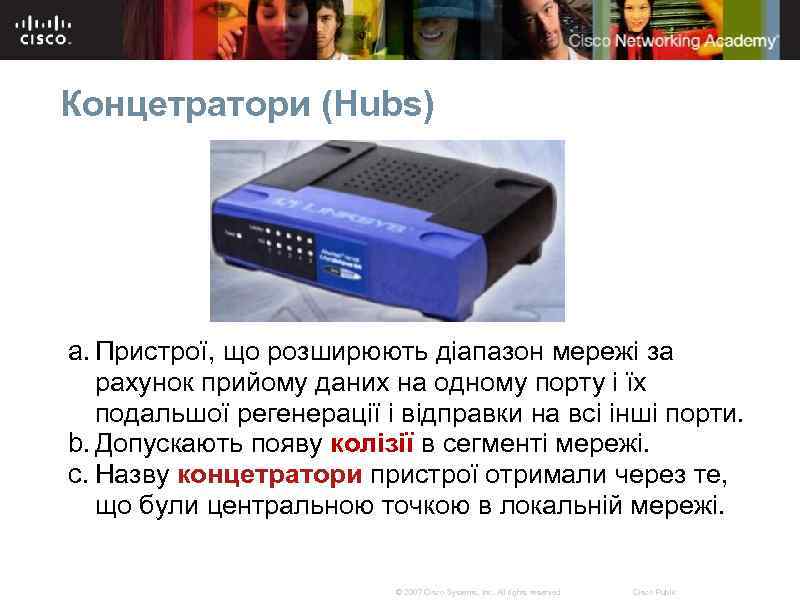

Концетратори (Hubs) a. Пристрої, що розширюють діапазон мережі за рахунок прийому даних на одному порту і їх подальшої регенерації і відправки на всі інші порти. b. Допускають появу колізії в сегменті мережі. c. Назву концетратори пристрої отримали через те, що були центральною точкою в локальній мережі. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

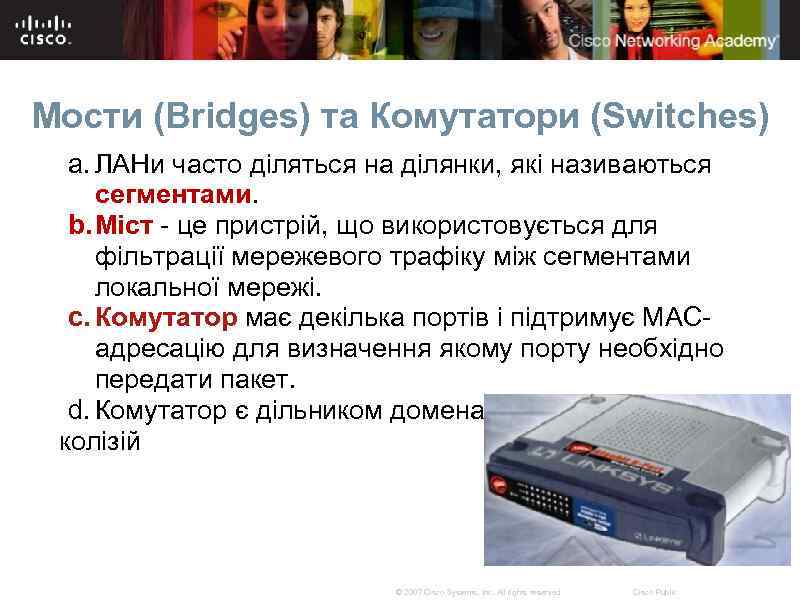

Мости (Bridges) та Комутатори (Switches) a. ЛАНи часто діляться на ділянки, які називаються сегментами. b. Міст - це пристрій, що використовується для фільтрації мережевого трафіку між сегментами локальної мережі. c. Комутатор має декілька портів і підтримує МАСадресацію для визначення якому порту необхідно передати пакет. d. Комутатор є дільником домена колізій © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

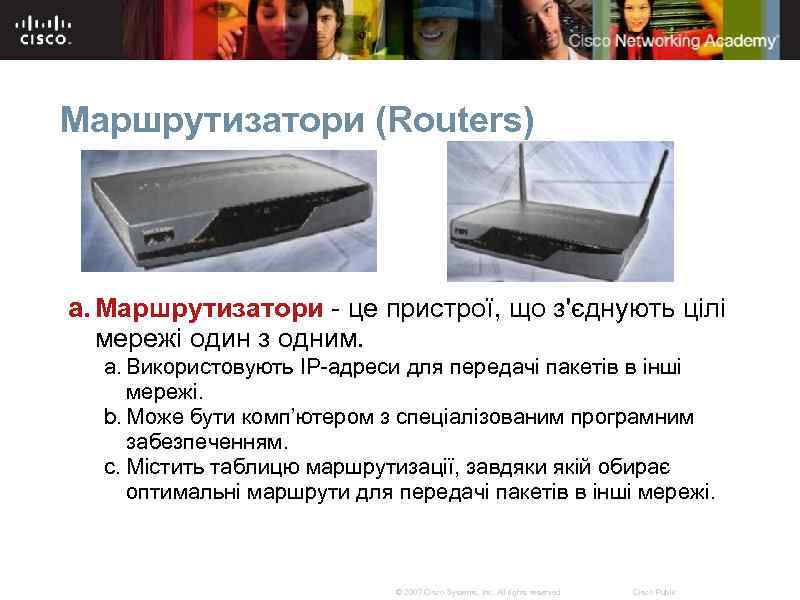

Маршрутизатори (Routers) a. Маршрутизатори - це пристрої, що з'єднують цілі мережі один з одним. a. Використовують ІР-адреси для передачі пакетів в інші мережі. b. Може бути комп’ютером з спеціалізованим програмним забезпеченням. c. Містить таблицю маршрутизації, завдяки якій обирає оптимальні маршрути для передачі пакетів в інші мережі. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

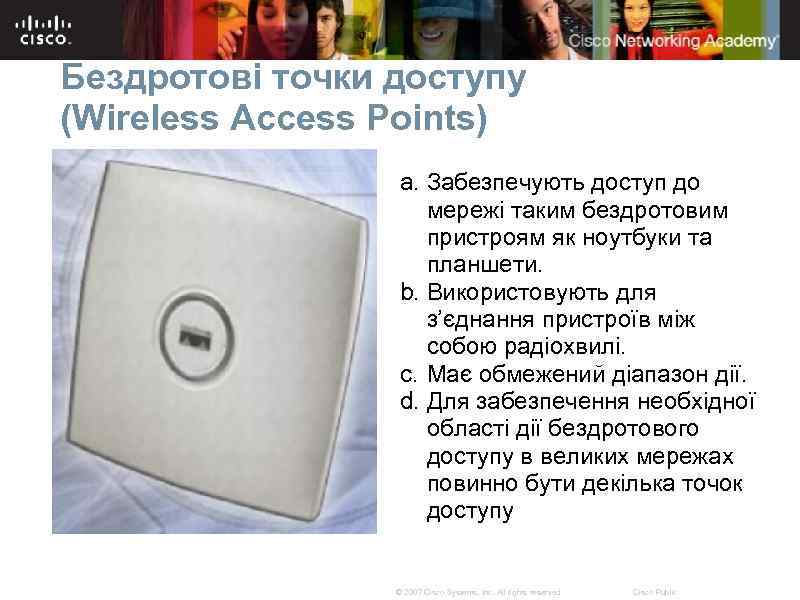

Бездротові точки доступу (Wireless Access Points) a. Забезпечують доступ до мережі таким бездротовим пристроям як ноутбуки та планшети. b. Використовують для з’єднання пристроїв між собою радіохвилі. c. Має обмежений діапазон дії. d. Для забезпечення необхідної області дії бездротового доступу в великих мережах повинно бути декілька точок доступу © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

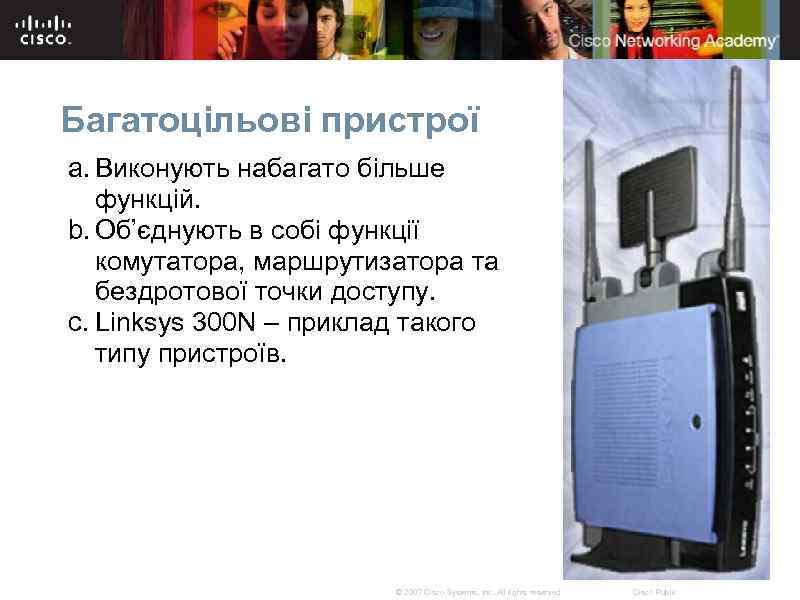

Багатоцільові пристрої a. Виконують набагато більше функцій. b. Об’єднують в собі функції комутатора, маршрутизатора та бездротової точки доступу. c. Linksys 300 N – приклад такого типу пристроїв. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

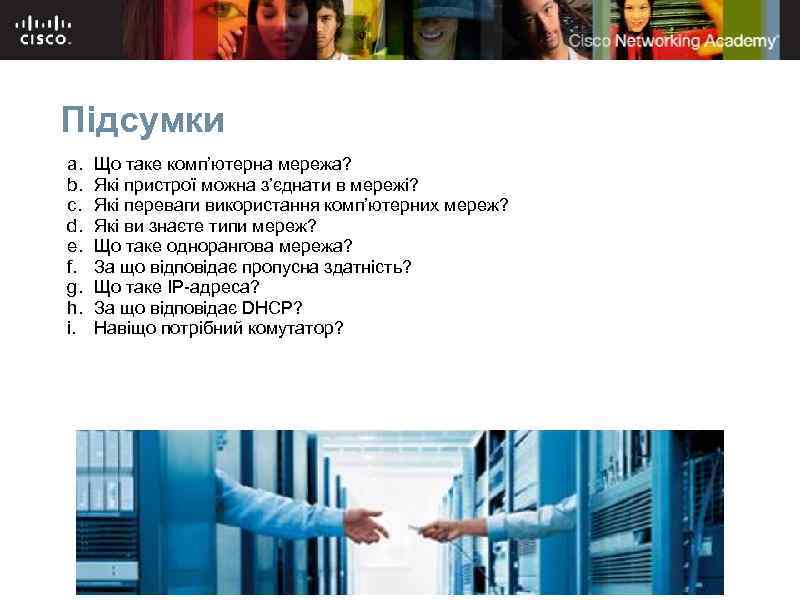

Підсумки a. b. c. d. e. f. g. h. i. Що таке комп’ютерна мережа? Які пристрої можна з’єднати в мережі? Які переваги використання комп’ютерних мереж? Які ви знаєте типи мереж? Що таке однорангова мережа? За що відповідає пропусна здатність? Що таке ІР-адреса? За що відповідає DHCP? Навіщо потрібний комутатор? © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public

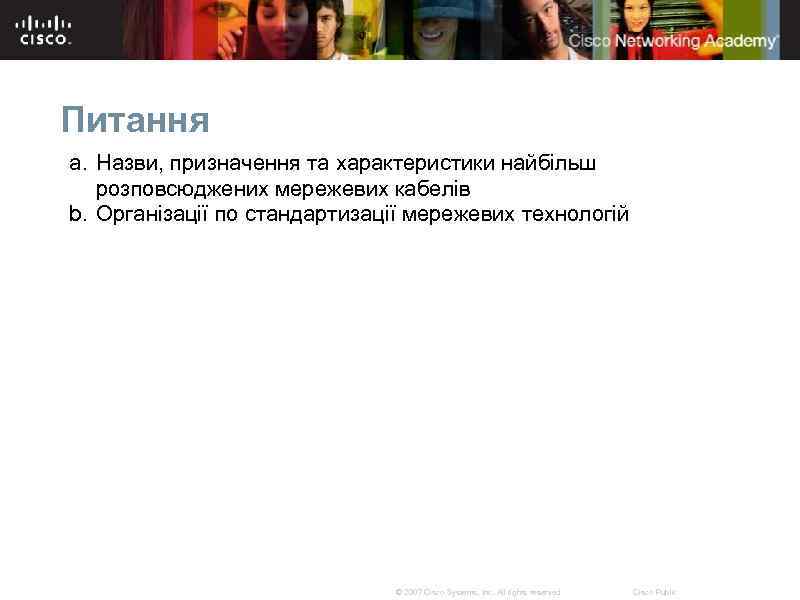

Питання a. Назви, призначення та характеристики найбільш розповсюджених мережевих кабелів b. Організації по стандартизації мережевих технологій © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public
