Коммутационные аппараты Процесс отключения аварийного участка

Коммутационные аппараты

Процесс отключения аварийного участка

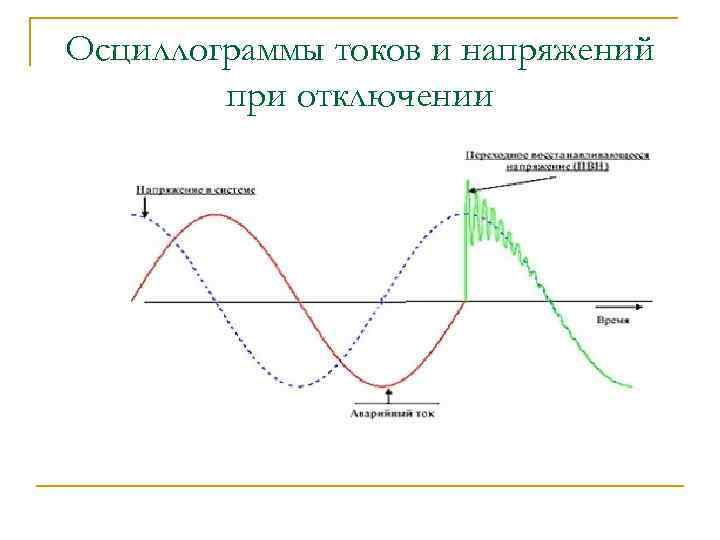

Осциллограммы токов и напряжений при отключении

Катодное пятно

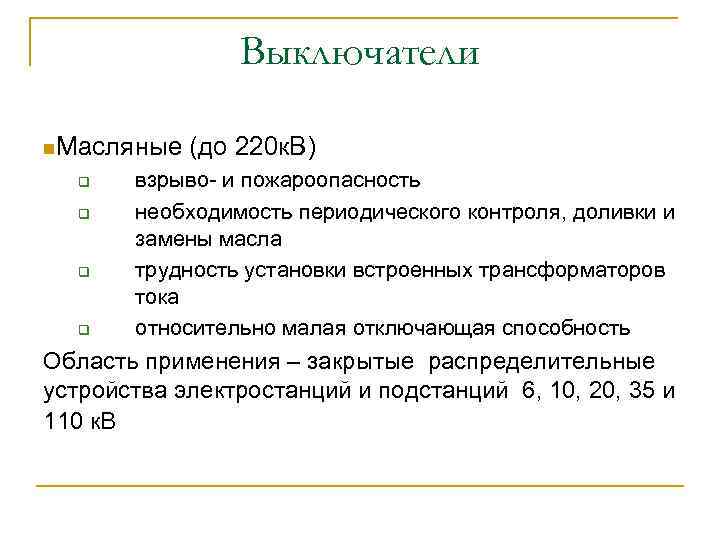

Выключатели n. Масляные q q (до 220 к. В) взрыво- и пожароопасность необходимость периодического контроля, доливки и замены масла трудность установки встроенных трансформаторов тока относительно малая отключающая способность Область применения – закрытые распределительные устройства электростанций и подстанций 6, 10, 20, 35 и 110 к. В

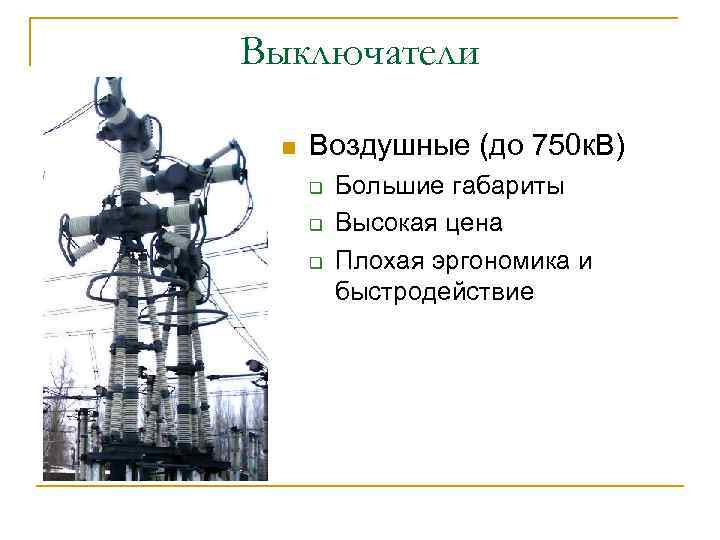

Выключатели n Воздушные (до 750 к. В) q q q Большие габариты Высокая цена Плохая эргономика и быстродействие

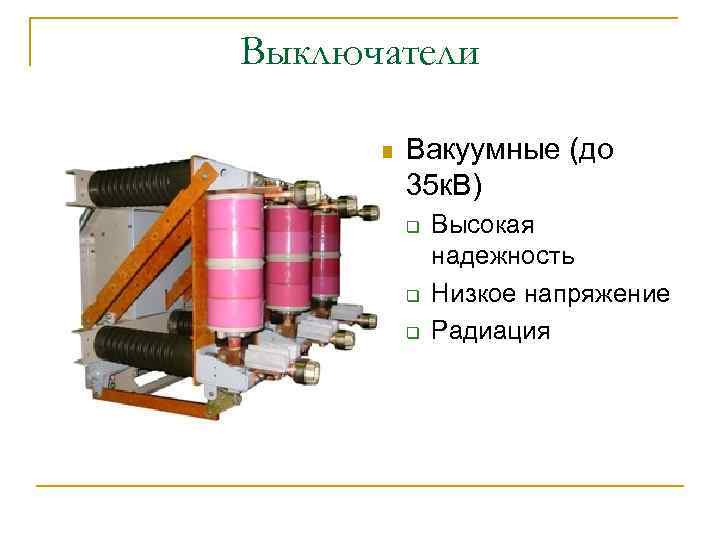

Выключатели n Вакуумные (до 35 к. В) q q q Высокая надежность Низкое напряжение Радиация

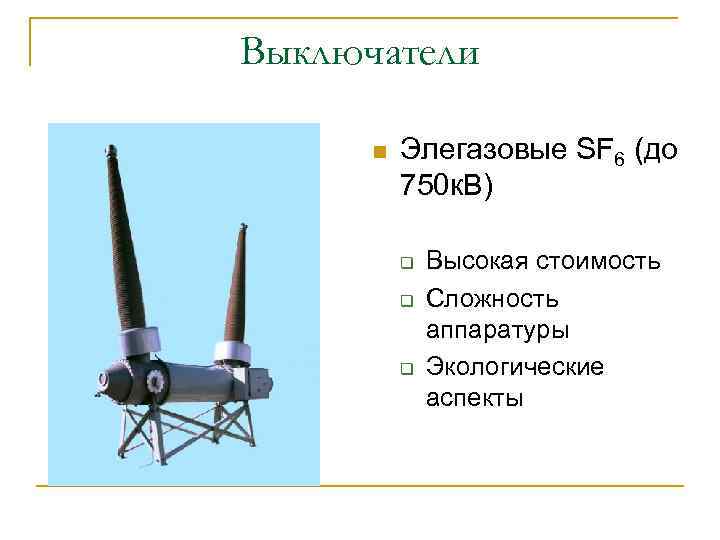

Выключатели n Элегазовые SF 6 (до 750 к. В) q q q Высокая стоимость Сложность аппаратуры Экологические аспекты

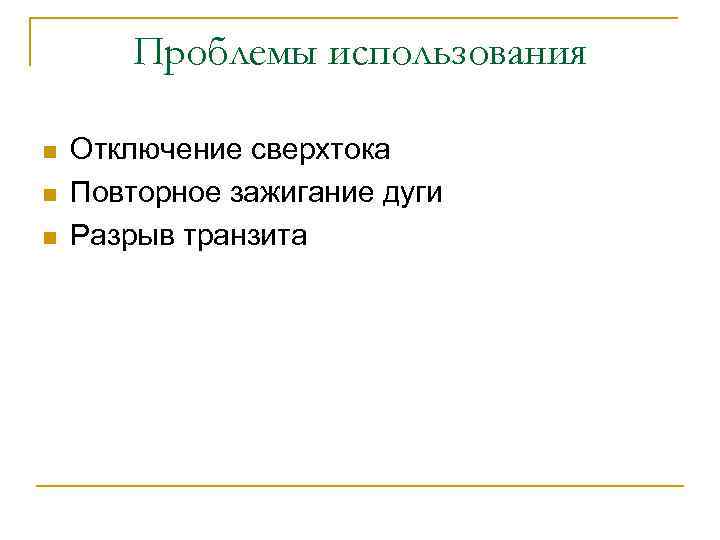

Проблемы использования n n n Отключение сверхтока Повторное зажигание дуги Разрыв транзита

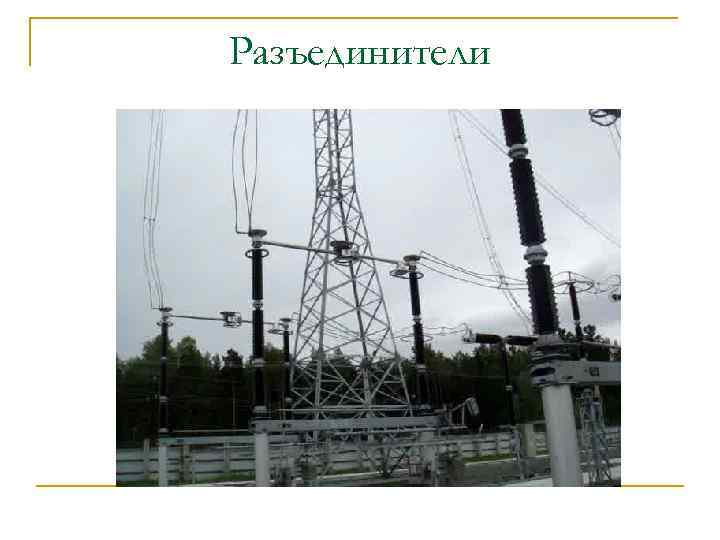

Разъединители

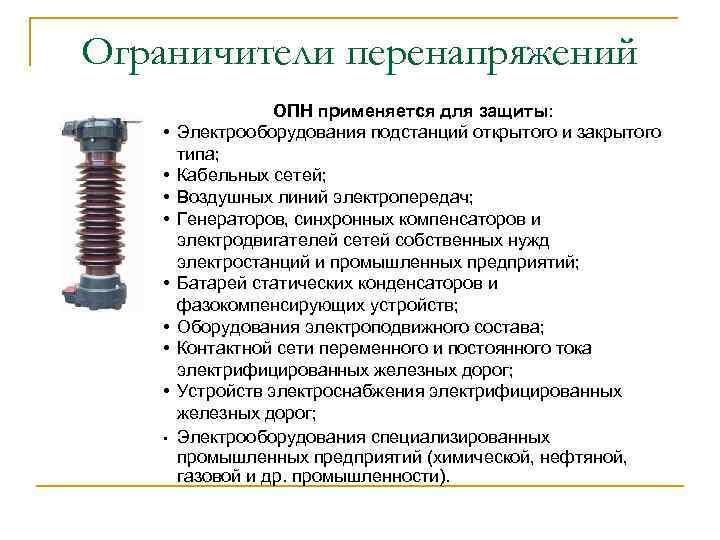

Ограничители перенапряжений • • • ОПН применяется для защиты: Электрооборудования подстанций открытого и закрытого типа; Кабельных сетей; Воздушных линий электропередач; Генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий; Батарей статических конденсаторов и фазокомпенсирующих устройств; Оборудования электроподвижного состава; Контактной сети переменного и постоянного тока электрифицированных железных дорог; Устройств электроснабжения электрифицированных железных дорог; Электрооборудования специализированных промышленных предприятий (химической, нефтяной, газовой и др. промышленности).

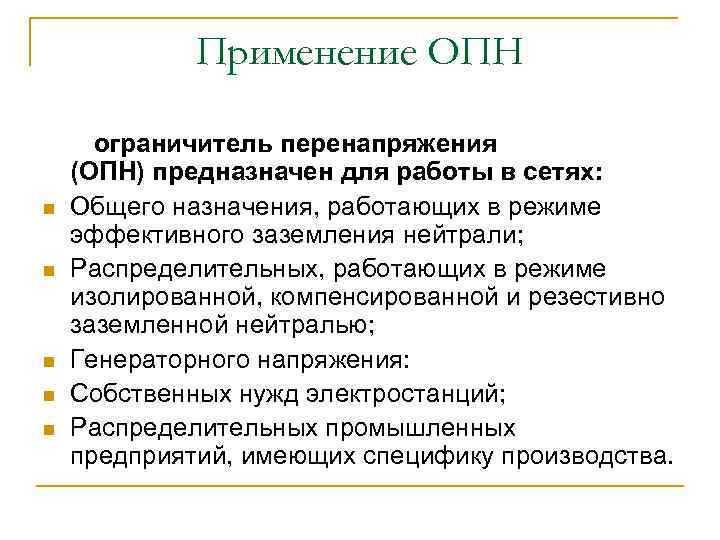

Применение ОПН ограничитель перенапряжения (ОПН) предназначен для работы в сетях: n Общего назначения, работающих в режиме эффективного заземления нейтрали; n Распределительных, работающих в режиме изолированной, компенсированной и резестивно заземленной нейтралью; n Генераторного напряжения: n Собственных нужд электростанций; n Распределительных промышленных предприятий, имеющих специфику производства.
