КОММУТАЦИОННОЕ ОБОРУДОВАНИЕ СРЕДНЕГО КЛАССА НАПРЯЖЕНИЯ ЗАЧЕМ НУЖЕН

КОММУТАЦИОННОЕ ОБОРУДОВАНИЕ СРЕДНЕГО КЛАССА НАПРЯЖЕНИЯ

ЗАЧЕМ НУЖЕН ВЫКЛЮЧАТЕЛЬ? Выключатель - электрический аппарат предназначенный для включения и отключения тока нагрузки. Основные требования к высоковольтным выключателям: § надежное отключение и включения любых токов § высокое быстродействие § способность выполнения БАПВ § пожаро- и взрывобезопасность § удобство транспортирования и эксплуатации

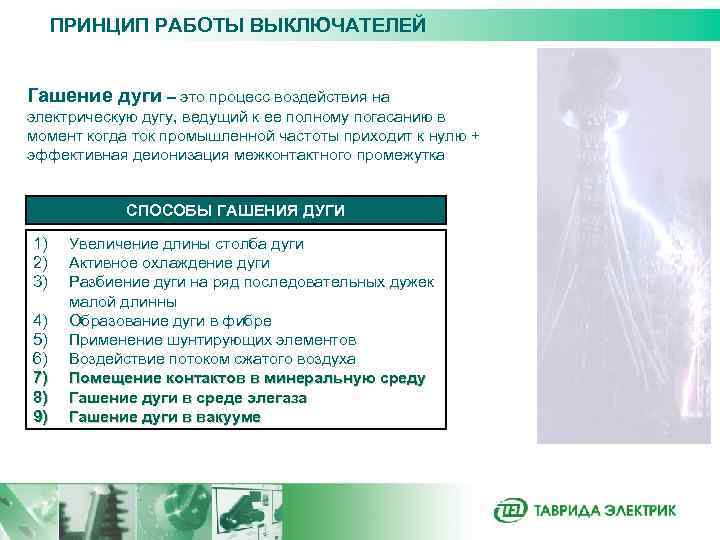

ПРИНЦИП РАБОТЫ ВЫКЛЮЧАТЕЛЕЙ Гашение дуги – это процесс воздействия на электрическую дугу, ведущий к ее полному погасанию в момент когда ток промышленной частоты приходит к нулю + эффективная деионизация межконтактного промежутка СПОСОБЫ ГАШЕНИЯ ДУГИ 1) 2) 3) 4) 5) 6) 7) 8) 9) Увеличение длины столба дуги Активное охлаждение дуги Разбиение дуги на ряд последовательных дужек малой длинны Образование дуги в фибре Применение шунтирующих элементов Воздействие потоком сжатого воздуха Помещение контактов в минеральную среду Гашение дуги в среде элегаза Гашение дуги в вакууме

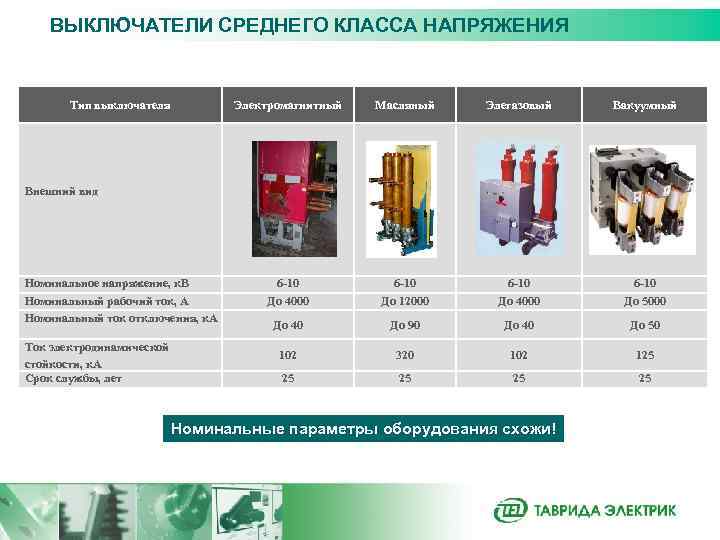

ВЫКЛЮЧАТЕЛИ СРЕДНЕГО КЛАССА НАПРЯЖЕНИЯ Тип выключателя Электромагнитный Масляный Элегазовый Вакуумный 6 -10 До 4000 6 -10 До 12000 6 -10 До 4000 6 -10 До 5000 До 40 До 90 До 40 До 50 102 320 102 125 25 25 Внешний вид Номинальное напряжение, к. В Номинальный рабочий ток, А Номинальный ток отключения, к. А Ток электродинамической стойкости, к. А Срок службы, лет Номинальные параметры оборудования схожи!

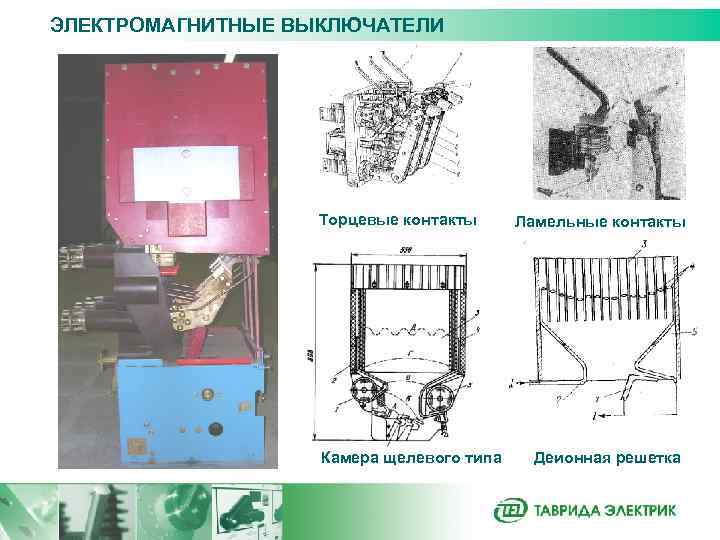

ЭЛЕКТРОМАГНИТНЫЕ ВЫКЛЮЧАТЕЛИ Торцевые контакты Камера щелевого типа Ламельные контакты Деионная решетка

ЭЛЕКТРОМАГНИТНЫЕ ВЫКЛЮЧАТЕЛИ Преимущества: - взрывобезопасность; - относительно малый износ контактов; - пригодность для работы в режиме частых переключений; - относительно высокая отключающая способность. Недостатки: - пожароопасность; - сложная конструкция дугогасящей камеры с системой дутья; - ограниченный верхний предел номинального напряжения (до 15 к. В); - непригодность для наружного размещения; - большие габариты и масса; - необходимость частого обслуживания.

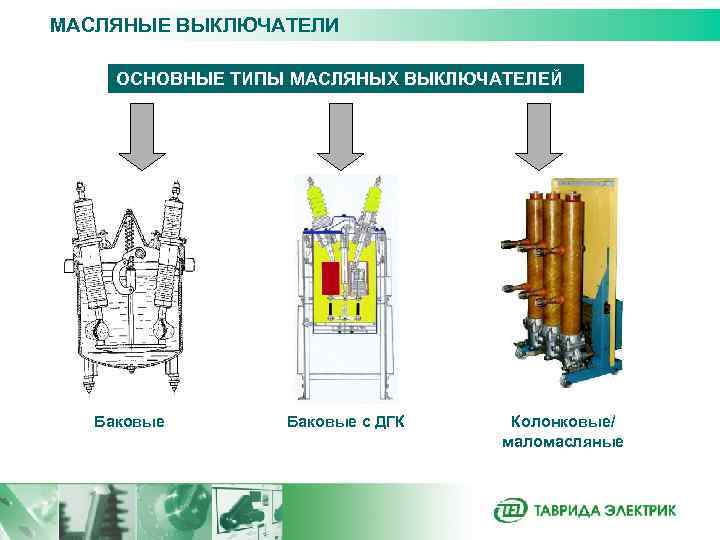

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ ОСНОВНЫЕ ТИПЫ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ Баковые с ДГК Колонковые/ маломасляные

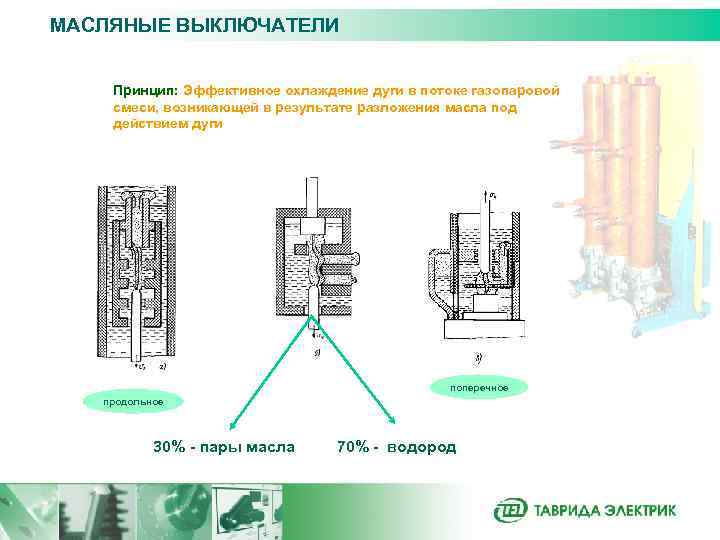

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ Принцип: Эффективное охлаждение дуги в потоке газопаровой смеси, возникающей в результате разложения масла под действием дуги поперечное продольное 30% - пары масла 70% - водород

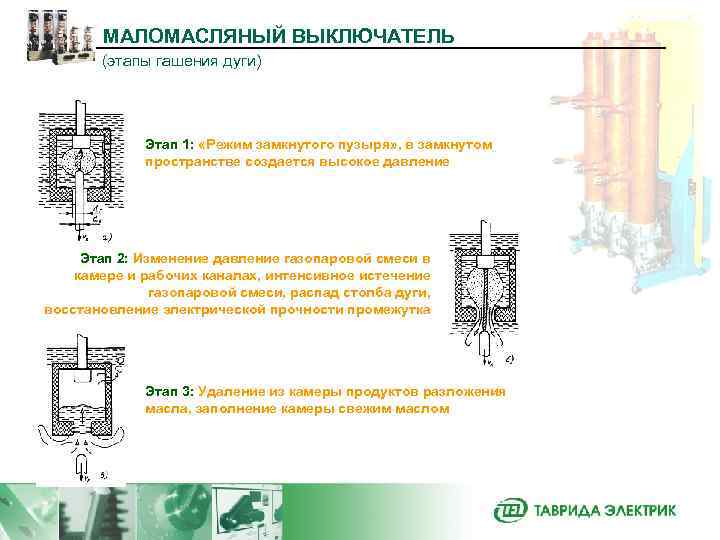

МАЛОМАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ (этапы гашения дуги) Этап 1: «Режим замкнутого пузыря» , в замкнутом пространстве создается высокое давление Этап 2: Изменение давление газопаровой смеси в камере и рабочих каналах, интенсивное истечение газопаровой смеси, распад столба дуги, восстановление электрической прочности промежутка Этап 3: Удаление из камеры продуктов разложения масла, заполнение камеры свежим маслом

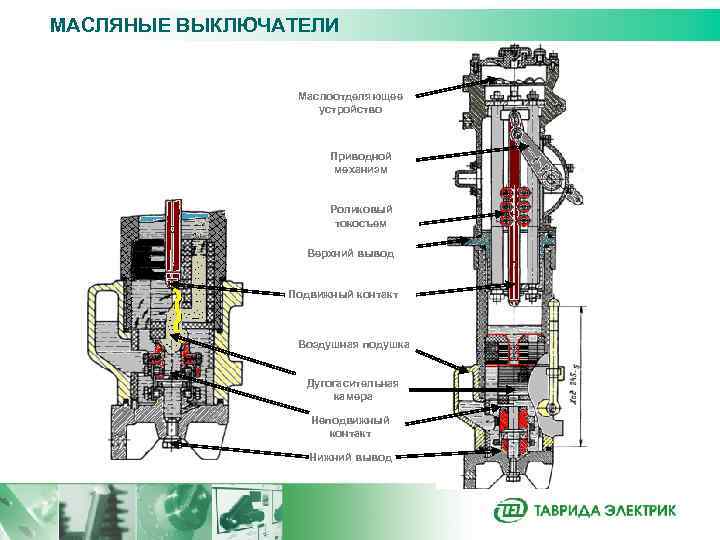

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ Маслоотделяющее устройство Приводной механизм Роликовый токосъем Верхний вывод Подвижный контакт Воздушная подушка Дугогасительная камера Неподвижный контакт Нижний вывод

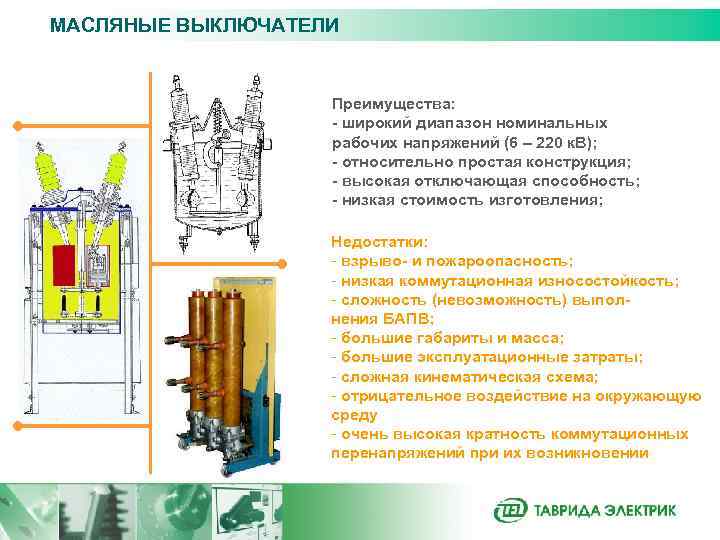

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ Преимущества: - широкий диапазон номинальных рабочих напряжений (6 – 220 к. В); - относительно простая конструкция; - высокая отключающая способность; - низкая стоимость изготовления; Недостатки: - взрыво- и пожароопасность; - низкая коммутационная износостойкость; - сложность (невозможность) выполнения БАПВ; - большие габариты и масса; - большие эксплуатационные затраты; - сложная кинематическая схема; - отрицательное воздействие на окружающую среду - очень высокая кратность коммутационных перенапряжений при их возникновении

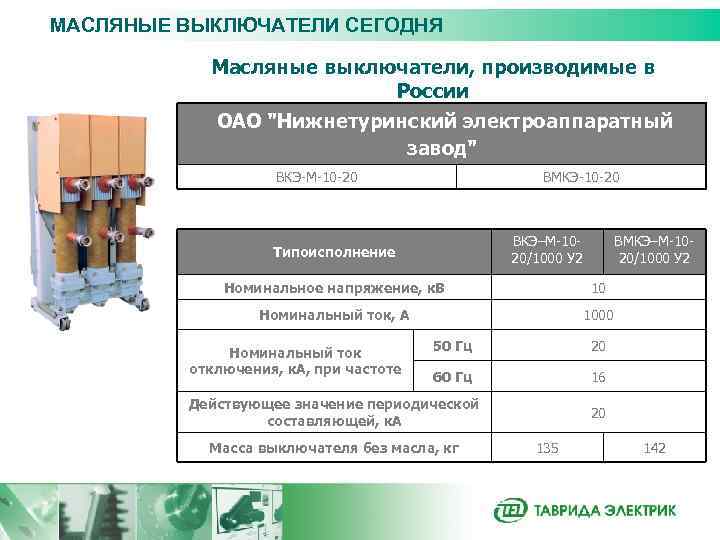

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ СЕГОДНЯ Масляные выключатели, производимые в России ОАО "Нижнетуринский электроаппаратный завод" ВКЭ-М-10 -20 ВМКЭ-10 -20 ВКЭ–М-1020/1000 У 2 Типоисполнение ВМКЭ–М-1020/1000 У 2 Номинальное напряжение, к. В 10 Номинальный ток, А 1000 Номинальный ток отключения, к. А, при частоте 50 Гц 20 60 Гц 16 Действующее значение периодической составляющей, к. А Масса выключателя без масла, кг 20 135 142

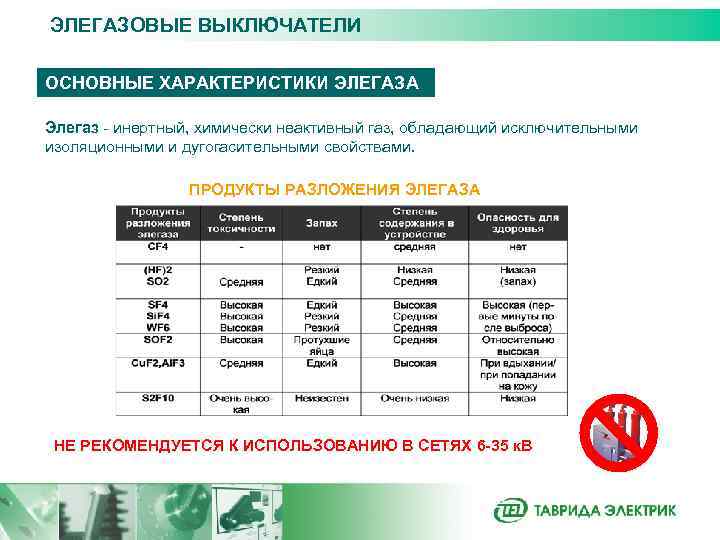

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕГАЗА Элегаз - инертный, химически неактивный газ, обладающий исключительными изоляционными и дугогасительными свойствами. ПРОДУКТЫ РАЗЛОЖЕНИЯ ЭЛЕГАЗА НЕ РЕКОМЕНДУЕТСЯ К ИСПОЛЬЗОВАНИЮ В СЕТЯХ 6 -35 к. В

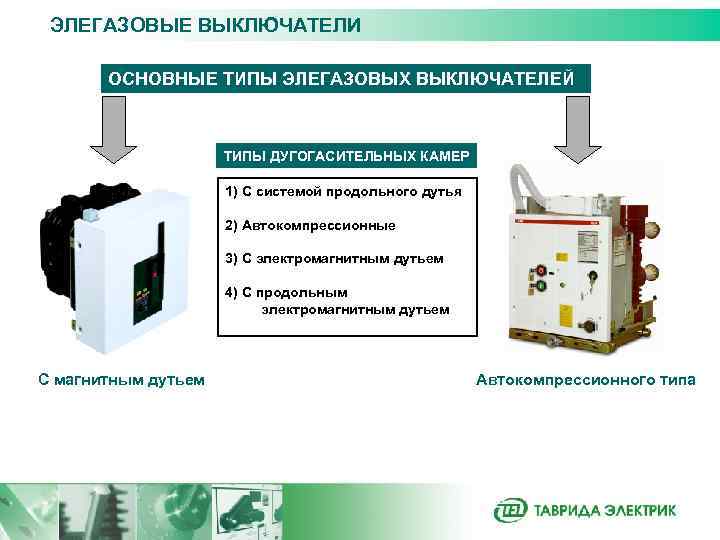

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ ОСНОВНЫЕ ТИПЫ ЭЛЕГАЗОВЫХ ВЫКЛЮЧАТЕЛЕЙ ТИПЫ ДУГОГАСИТЕЛЬНЫХ КАМЕР 1) С системой продольного дутья 2) Автокомпрессионные 3) С электромагнитным дутьем 4) С продольным электромагнитным дутьем С магнитным дутьем Автокомпрессионного типа

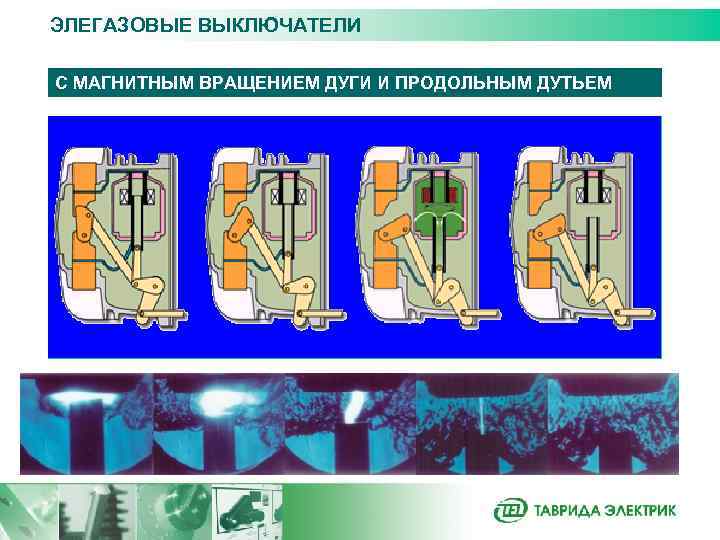

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ С МАГНИТНЫМ ВРАЩЕНИЕМ ДУГИ И ПРОДОЛЬНЫМ ДУТЬЕМ

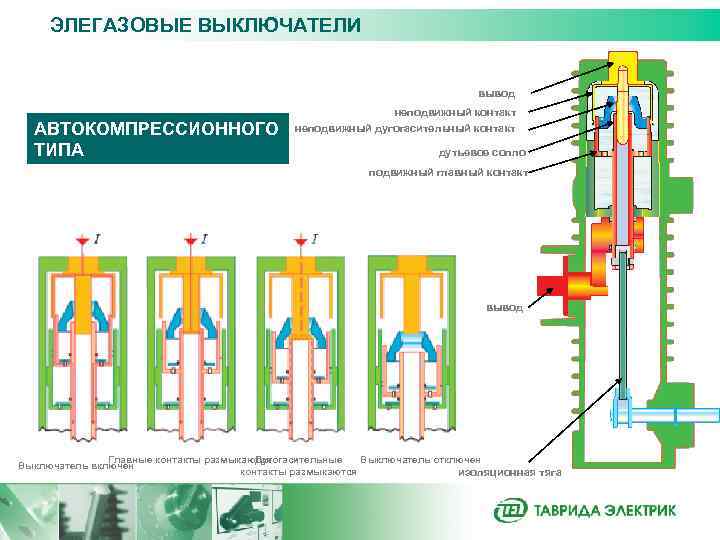

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ вывод АВТОКОМПРЕССИОННОГО ТИПА неподвижный контакт неподвижный дугогасительный контакт дутьевое сопло подвижный главный контакт вывод Главные контакты размыкаются Дугогасительные Выключатель отключен Выключатель включен контакты размыкаются изоляционная тяга

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ ПРЕИМУЩЕСТВА: § широкий диапазон номинальных рабочих § напряжений (6 – 800 к. В) § относительно высокий коммутационный § ресурс § низкая вероятность возникновения перенапряжений при коммутации НЕДОСТАТКИ: § взрывоопасность § высокая стоимость § сложная кинематическая схема § источник опасности для персонала и окружающей среды § дорогостоящее обслуживание § нестабильная работа при низких температурах § относительно большие габариты и масса

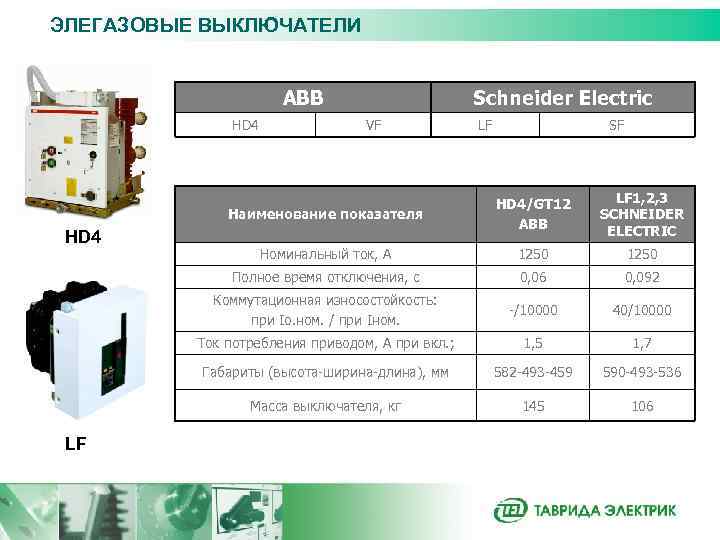

ЭЛЕГАЗОВЫЕ ВЫКЛЮЧАТЕЛИ ABB HD 4 Schneider Electric VF LF SF Наименование показателя Номинальный ток, А 1250 0, 06 0, 092 Коммутационная износостойкость: при Iо. ном. / при Iном. -/10000 40/10000 Ток потребления приводом, А при вкл. ; 1, 5 1, 7 Габариты (высота-ширина-длина), мм 582 -493 -459 590 -493 -536 Масса выключателя, кг LF LF 1, 2, 3 SCHNEIDER ELECTRIC Полное время отключения, с HD 4/GT 12 ABB 145 106

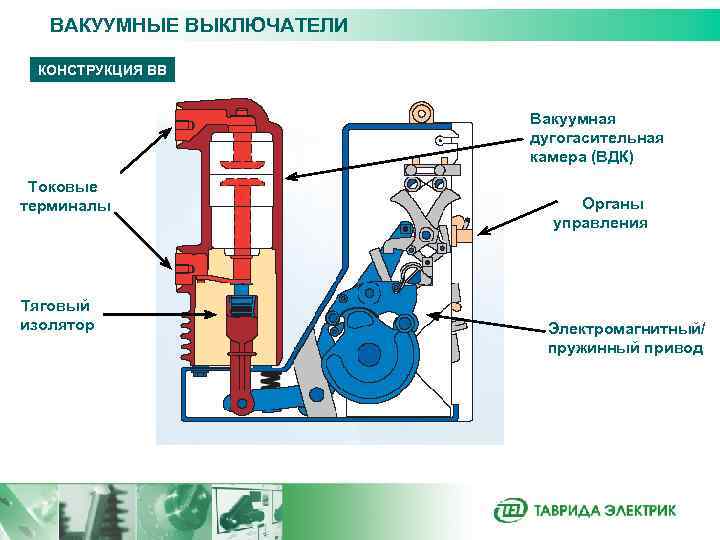

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ КОНСТРУКЦИЯ ВВ Вакуумная дугогасительная камера (ВДК) Токовые терминалы Тяговый изолятор Органы управления Электромагнитный/ пружинный привод

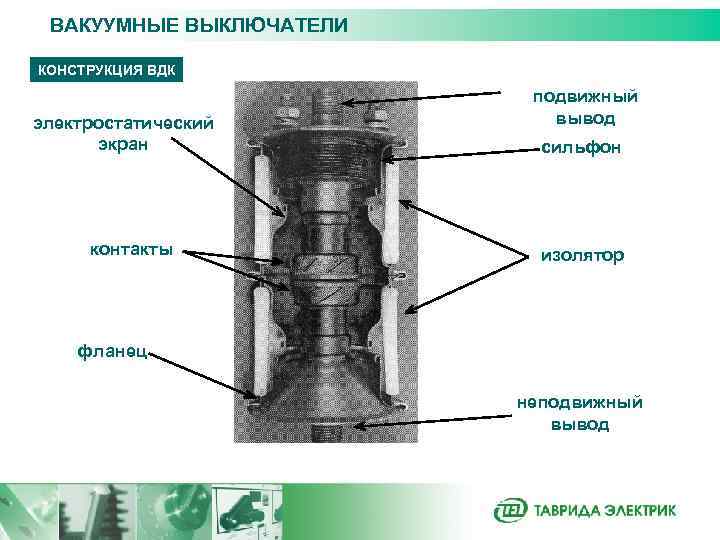

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ КОНСТРУКЦИЯ ВДК электростатический экран контакты подвижный вывод сильфон изолятор фланец неподвижный вывод

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ОСНОВНЫЕ ТИПЫ ВДК С наружной установкой С установкой в корпус * Размеры; * Сложность производства; * Стоимость; * Механический ресурс. Внутренний сильфон Сильфон вынесен за пределы ВДК или расположен внутри

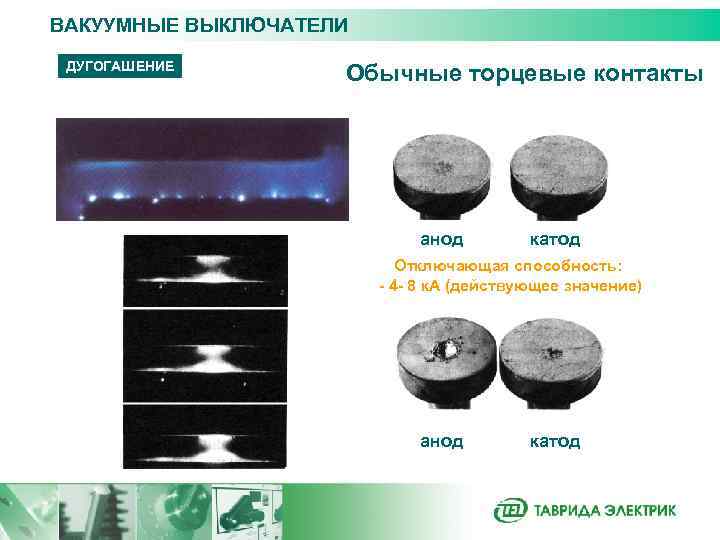

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ДУГОГАШЕНИЕ Обычные торцевые контакты анод катод Отключающая способность: - 4 - 8 к. А (действующее значение) анод катод

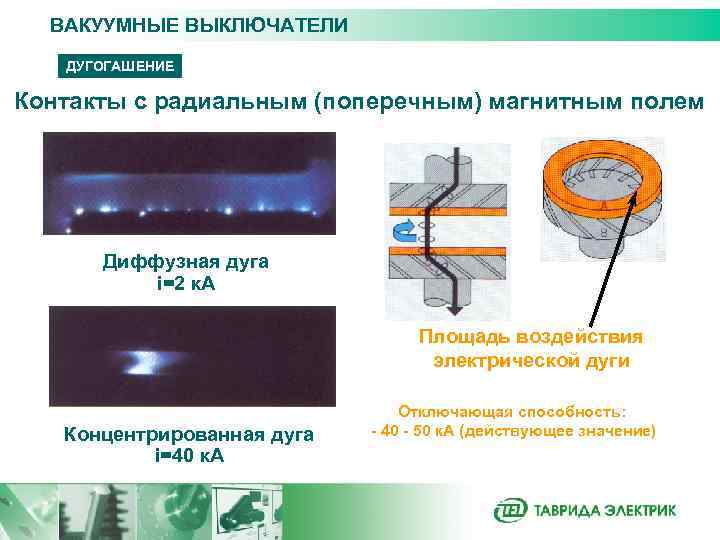

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ДУГОГАШЕНИЕ Контакты с радиальным (поперечным) магнитным полем Диффузная дуга i=2 к. А Площадь воздействия электрической дуги Концентрированная дуга i=40 к. А Отключающая способность: - 40 - 50 к. А (действующее значение)

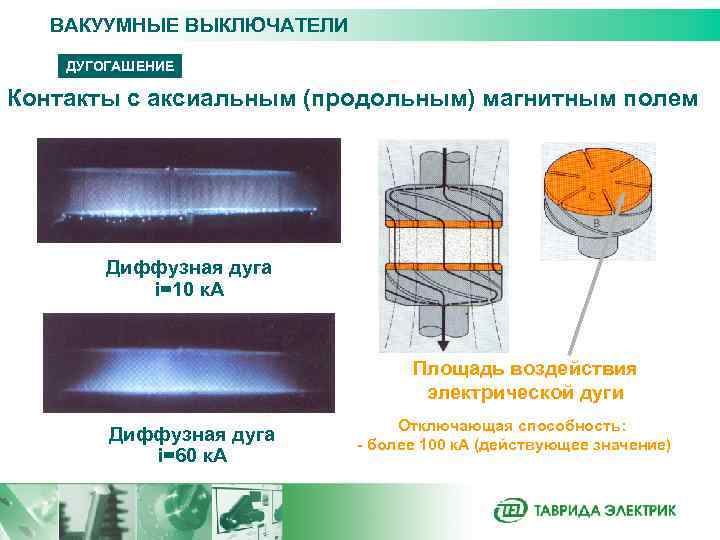

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ДУГОГАШЕНИЕ Контакты с аксиальным (продольным) магнитным полем Диффузная дуга i=10 к. А Площадь воздействия электрической дуги Диффузная дуга i=60 к. А Отключающая способность: - более 100 к. А (действующее значение)

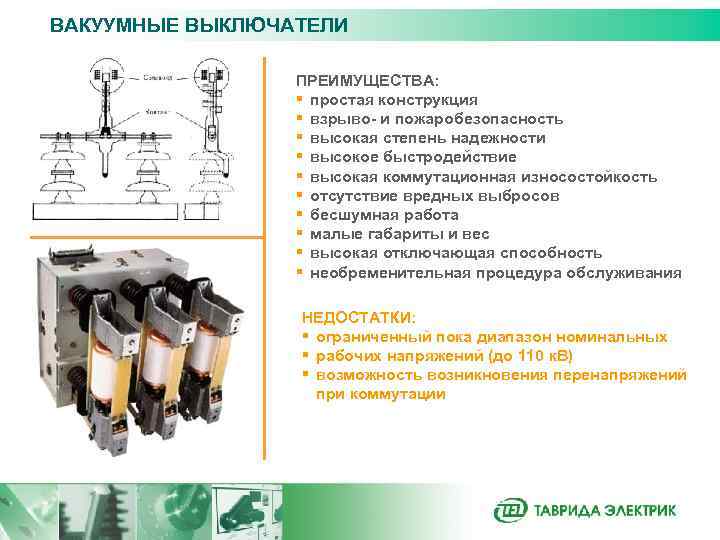

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ПРЕИМУЩЕСТВА: § простая конструкция § взрыво- и пожаробезопасность § высокая степень надежности § высокое быстродействие § высокая коммутационная износостойкость § отсутствие вредных выбросов § бесшумная работа § малые габариты и вес § высокая отключающая способность § необременительная процедура обслуживания НЕДОСТАТКИ: § ограниченный пока диапазон номинальных § рабочих напряжений (до 110 к. В) § возможность возникновения перенапряжений при коммутации

ЗАКАЗЧИК ВЫБИРАЕТ… ? Современный технический уровень Высокое качество изготовления Надежная и безотказная работа Простая процедура обслуживания в эксплуатации Сопровождение установки выключателя проектно-техническими решениями (? )

ЧТО ВЫБРАТЬ ДЛЯ СЕТЕЙ 6 -10 к. В? ? ? Тип выключателя Электромагнитный Масляный Элегазовый Вакуумный НЕТ ДА/НЕТ ДА НЕТ/НЕТ ДА/НЕТ ДА/ДА НЕТ/ДА ДА/НЕТ НЕТ/НЕТ - 1, 5 - 1, 7 3 -5 1 свыше 400 от 140 от 110 от 35 Внешний вид Современный технический уровень Надежность/ресурс Необходимость контроля среды/ рабочих контактов Стоимость владения, отн. ед. Масса, кг

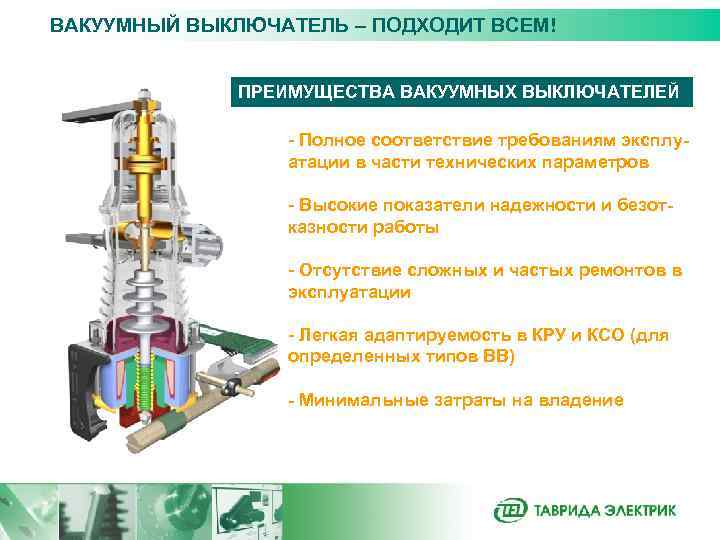

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ – ПОДХОДИТ ВСЕМ! ПРЕИМУЩЕСТВА ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ - Полное соответствие требованиям эксплуатации в части технических параметров - Высокие показатели надежности и безотказности работы - Отсутствие сложных и частых ремонтов в эксплуатации - Легкая адаптируемость в КРУ и КСО (для определенных типов ВВ) - Минимальные затраты на владение

ПРИВОДА ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ Пружинный привод 1 - вал привода; 2 - включающая пружина; 3 - механизм включения; 4 - механизм взвода включающей пружины; 5 - счётчик операций; 6 - механизм отключения. § Ресурс – до 25000 ВО § Ток потребления – 1 -5 А § Время включения – 0, 03 -0, 06 с § Количество подвижных частей – 30+ЭД(ЭМ)

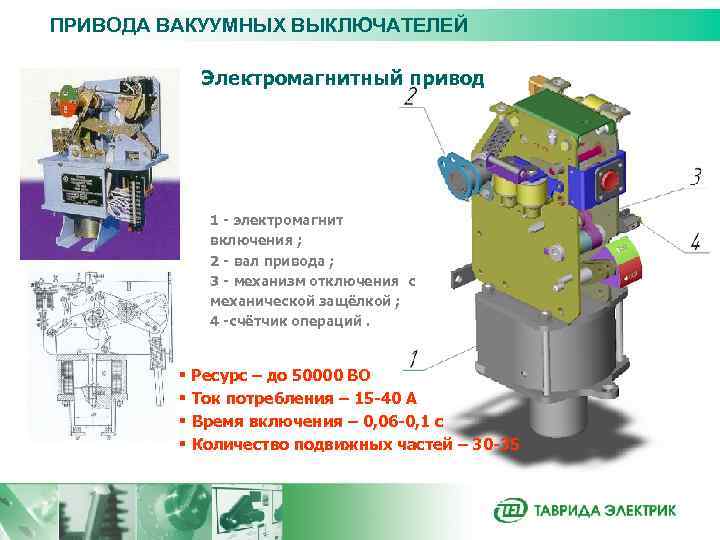

ПРИВОДА ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ Электромагнитный привод 1 - электромагнит включения ; 2 - вал привода ; 3 - механизм отключения с механической защёлкой ; 4 -счётчик операций. § Ресурс – до 50000 ВО § Ток потребления – 15 -40 А § Время включения – 0, 06 -0, 1 с § Количество подвижных частей – 30 -35

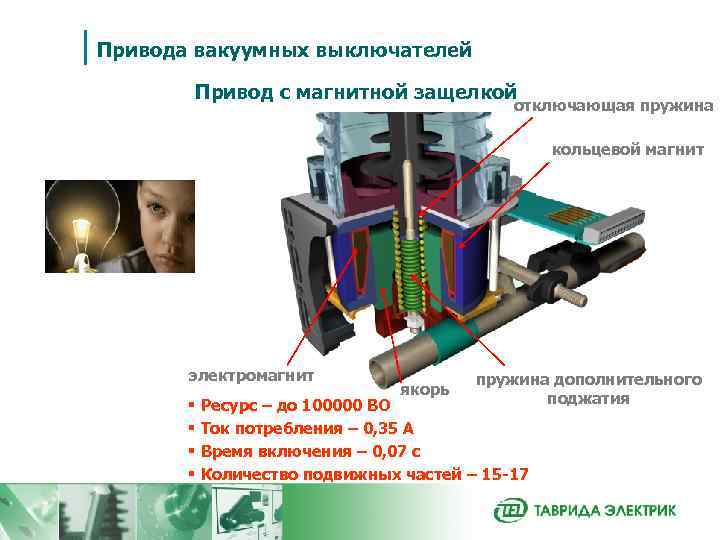

Привода вакуумных выключателей Привод с магнитной защелкой отключающая пружина кольцевой магнит электромагнит якорь пружина дополнительного поджатия § Ресурс – до 100000 ВО § Ток потребления – 0, 35 А § Время включения – 0, 07 с § Количество подвижных частей – 15 -17

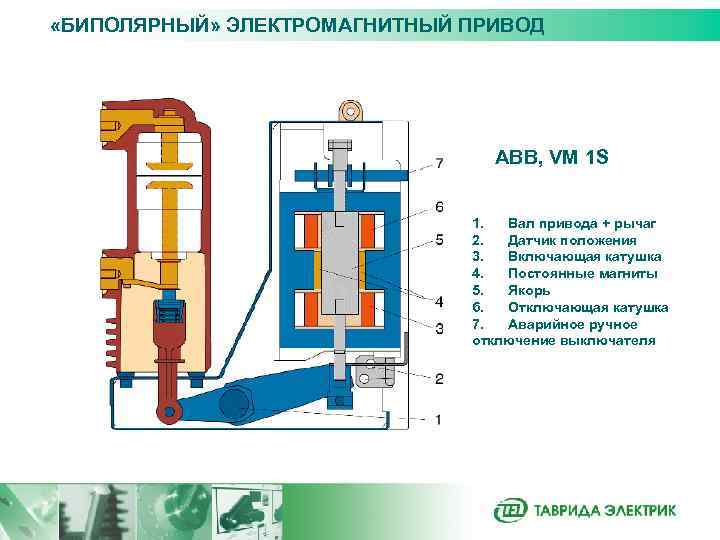

«БИПОЛЯРНЫЙ» ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД АВВ, VM 1 S 1. Вал привода + рычаг 2. Датчик положения 3. Включающая катушка 4. Постоянные магниты 5. Якорь 6. Отключающая катушка 7. Аварийное ручное отключение выключателя

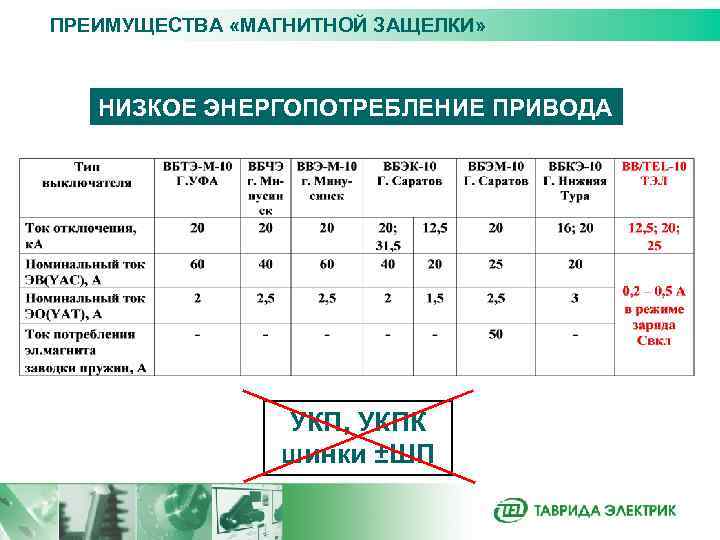

ПРЕИМУЩЕСТВА «МАГНИТНОЙ ЗАЩЕЛКИ» НИЗКОЕ ЭНЕРГОПОТРЕБЛЕНИЕ ПРИВОДА УКП, УКПК шинки ±ШП

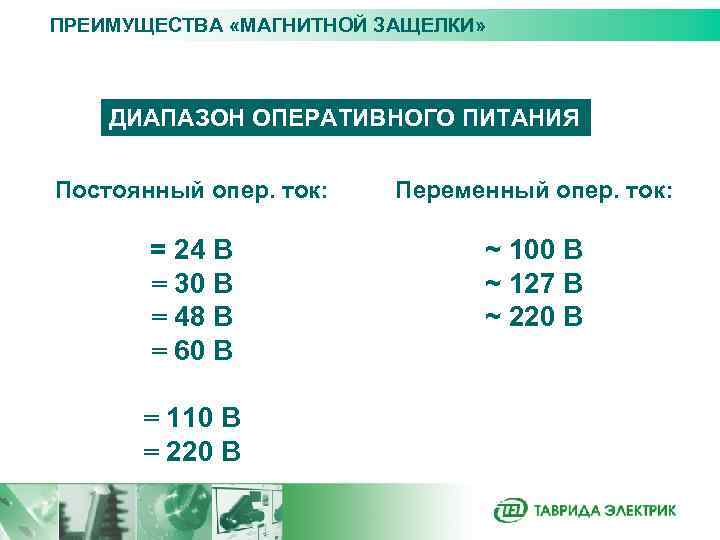

ПРЕИМУЩЕСТВА «МАГНИТНОЙ ЗАЩЕЛКИ» ДИАПАЗОН ОПЕРАТИВНОГО ПИТАНИЯ Постоянный опер. ток: Переменный опер. ток: = 24 В = 30 В = 48 В = 60 В ~ 100 В ~ 127 В ~ 220 В = 110 В = 220 В

ОСНОВНЫЕ ТИПЫ ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ

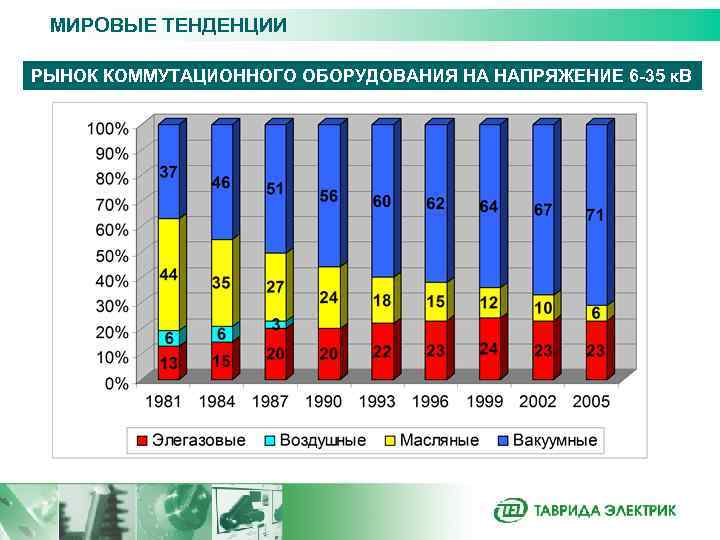

МИРОВЫЕ ТЕНДЕНЦИИ РЫНОК КОММУТАЦИОННОГО ОБОРУДОВАНИЯ НА НАПРЯЖЕНИЕ 6 -35 к. В

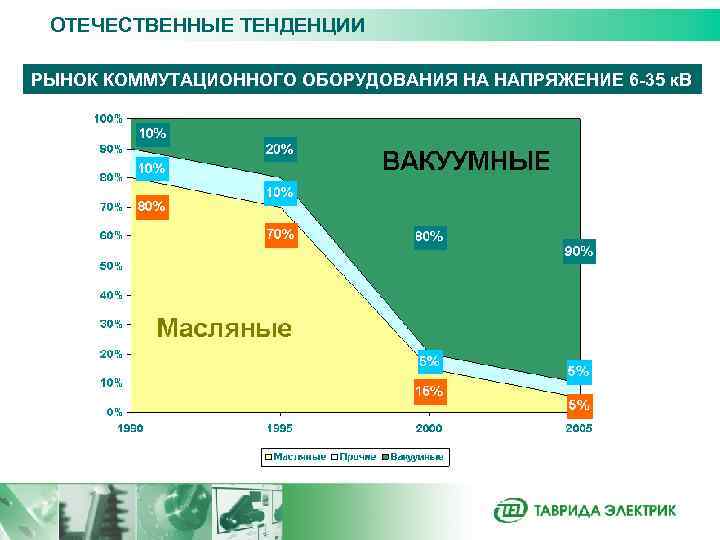

ОТЕЧЕСТВЕННЫЕ ТЕНДЕНЦИИ РЫНОК КОММУТАЦИОННОГО ОБОРУДОВАНИЯ НА НАПРЯЖЕНИЕ 6 -35 к. В

ОСНОВНЫЕ ПРОИЗВОДИТЕЛИ

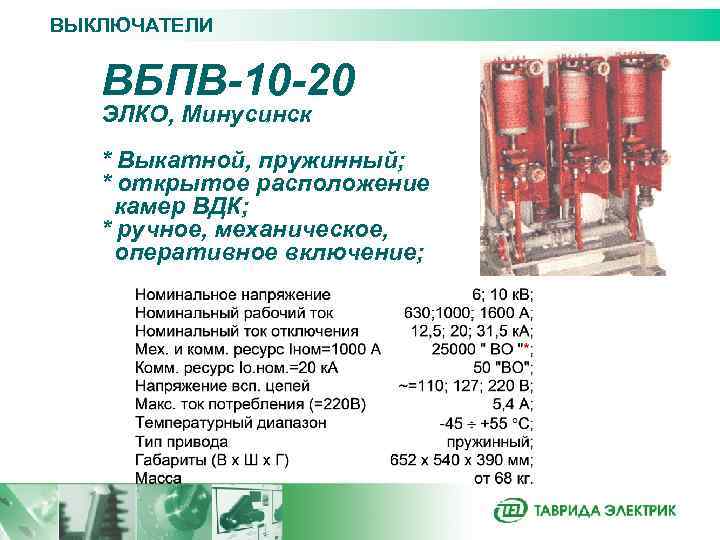

ВЫКЛЮЧАТЕЛИ ВБПВ-10 -20 ЭЛКО, Минусинск * Выкатной, пружинный; * открытое расположение камер ВДК; * ручное, механическое, оперативное включение;

ВЫКЛЮЧАТЕЛИ ВВТЭ-М-10 -20 ЭЛКО, Минусинск * модернизированный, общего назначения * открыто расположены камеры ВДК * содержит механизм свободного расцепления

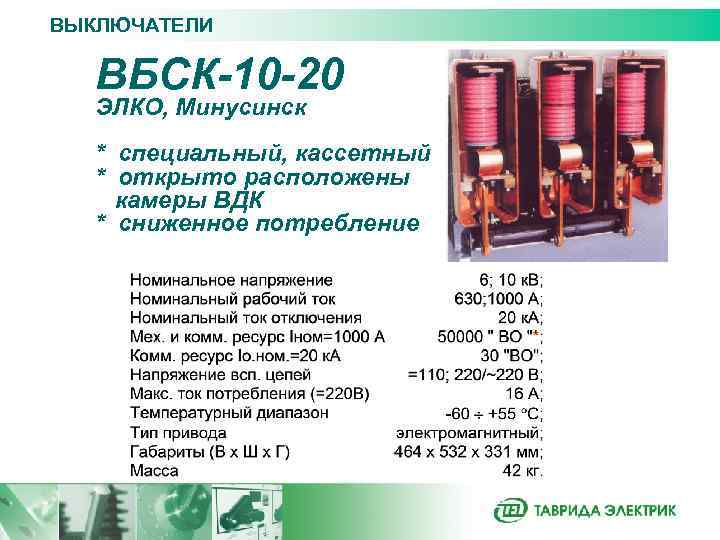

ВЫКЛЮЧАТЕЛИ ВБСК-10 -20 ЭЛКО, Минусинск * специальный, кассетный * открыто расположены камеры ВДК * сниженное потребление

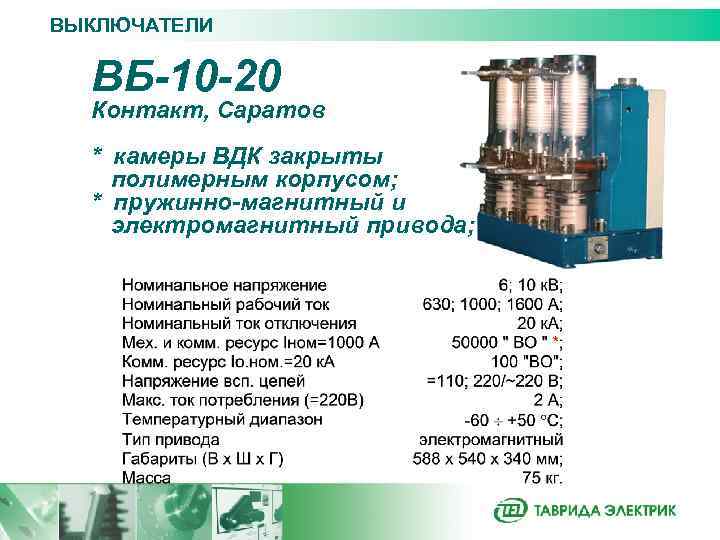

ВЫКЛЮЧАТЕЛИ ВБ-10 -20 Контакт, Саратов * камеры ВДК закрыты полимерным корпусом; * пружинно-магнитный и электромагнитный привода;

ВЫКЛЮЧАТЕЛИ ВБЭС-10 -20 Контакт, Саратов * открыто расположены камеры ВДК; * стационарный и выкатной вариант исполнений;

ВЫКЛЮЧАТЕЛИ ВБЭМ-10 -20 Контакт, Саратов * малогабаритный выключатель * открыто расположены камеры ВДК * наличие 3 пневматических демпферов

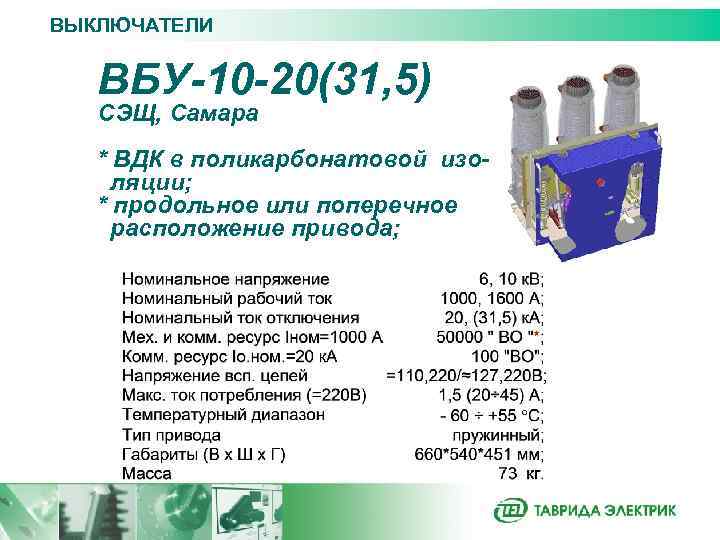

ВЫКЛЮЧАТЕЛИ ВБУ-10 -20(31, 5) СЭЩ, Самара * ВДК в поликарбонатовой изоляции; * продольное или поперечное расположение привода;

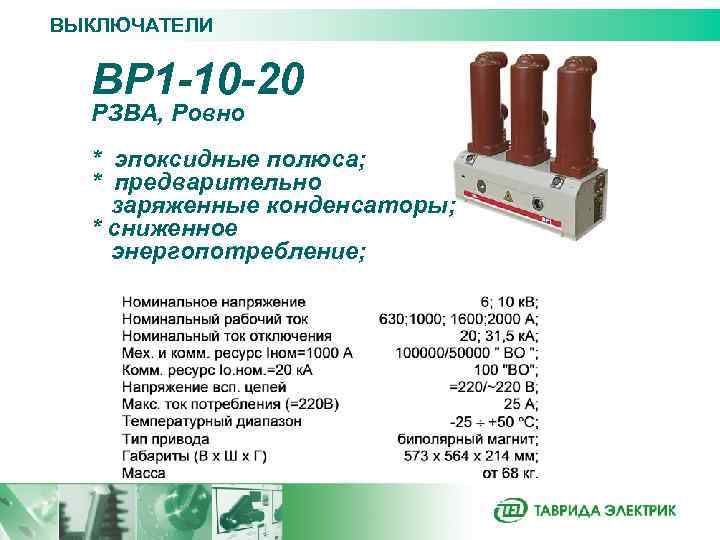

ВЫКЛЮЧАТЕЛИ ВР 1 -10 -20 РЗВА, Ровно * эпоксидные полюса; * предварительно заряженные конденсаторы; * сниженное энергопотребление;

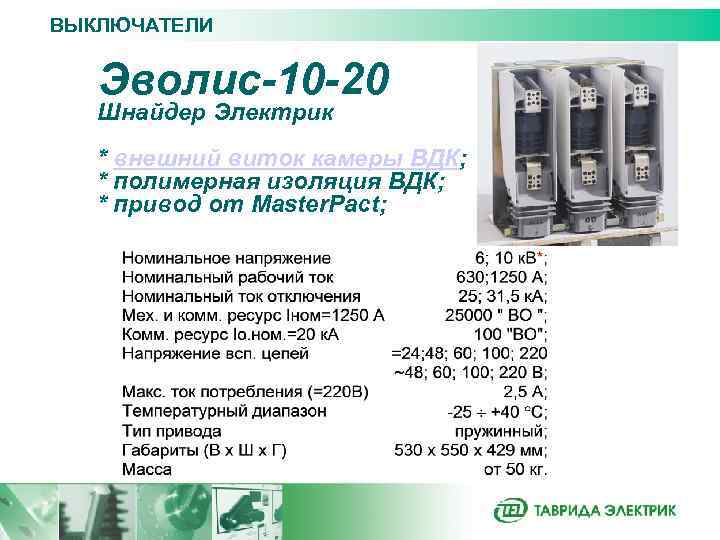

ВЫКЛЮЧАТЕЛИ Эволис-10 -20 Шнайдер Электрик * внешний виток камеры ВДК; * полимерная изоляция ВДК; * привод от Master. Pact;

ВЫКЛЮЧАТЕЛИ 3 АН 5 -10 -20 Siemens * по лицензии и из комплектующих Siemens; * открытое расположение камер ВДК;

ВЫКЛЮЧАТЕЛИ ВВ/TEL-10 -25 Таврида Электрик, Москва * пофазный привод; * наличие различных блоков управления; * камеры ВДК защищены; * любое пространственное положение;

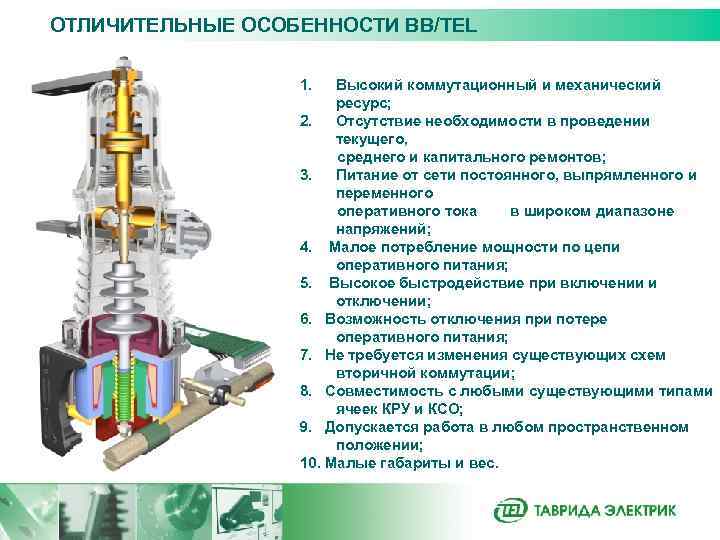

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ВВ/TEL 1. Высокий коммутационный и механический ресурс; 2. Отсутствие необходимости в проведении текущего, среднего и капитального ремонтов; 3. Питание от сети постоянного, выпрямленного и переменного оперативного тока в широком диапазоне напряжений; 4. Малое потребление мощности по цепи оперативного питания; 5. Высокое быстродействие при включении и отключении; 6. Возможность отключения при потере оперативного питания; 7. Не требуется изменения существующих схем вторичной коммутации; 8. Совместимость с любыми существующими типами ячеек КРУ и КСО; 9. Допускается работа в любом пространственном положении; 10. Малые габариты и вес.

ЧТО ПО ЧЕМ? ВМП-10 ВБПС-10 ВБУ-10 ВВ/TEL-10 Эволис ВБ-10

ОБСЛУЖИВАНИЕ ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ

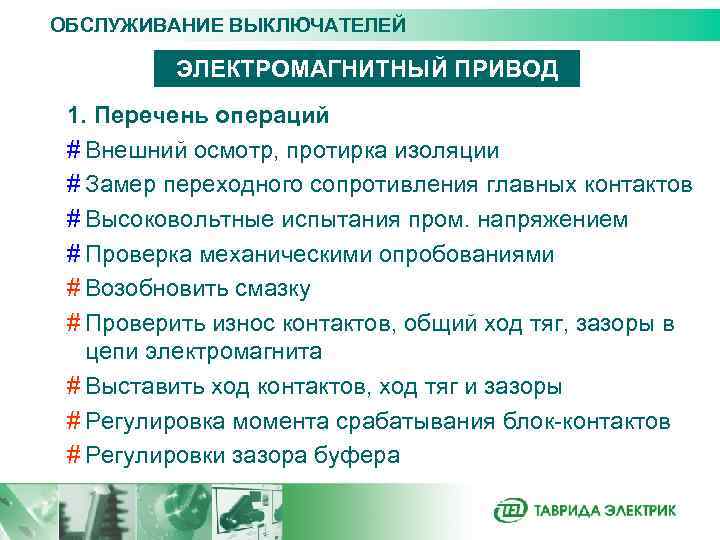

ОБСЛУЖИВАНИЕ ВЫКЛЮЧАТЕЛЕЙ ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД 1. Перечень операций # Внешний осмотр, протирка изоляции # Замер переходного сопротивления главных контактов # Высоковольтные испытания пром. напряжением # Проверка механическими опробованиями # Возобновить смазку # Проверить износ контактов, общий ход тяг, зазоры в цепи электромагнита # Выставить ход контактов, ход тяг и зазоры # Регулировка момента срабатывания блок-контактов # Регулировки зазора буфера

ОБСЛУЖИВАНИЕ ВЫКЛЮЧАТЕЛЕЙ ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД # Протяжка болтовых соединений, замена шплинтов # Замена изношенных деталей (собачек, пружин, тяг) # Замена ВДК (при необходимости) 2. Периодичность # при вводе в эксплуатацию # обслуживание - через 5000 операций или 1 раз/2 года # текущий ремонт - 1 раз/4 года # средний ремонт - 1 раз/12 лет

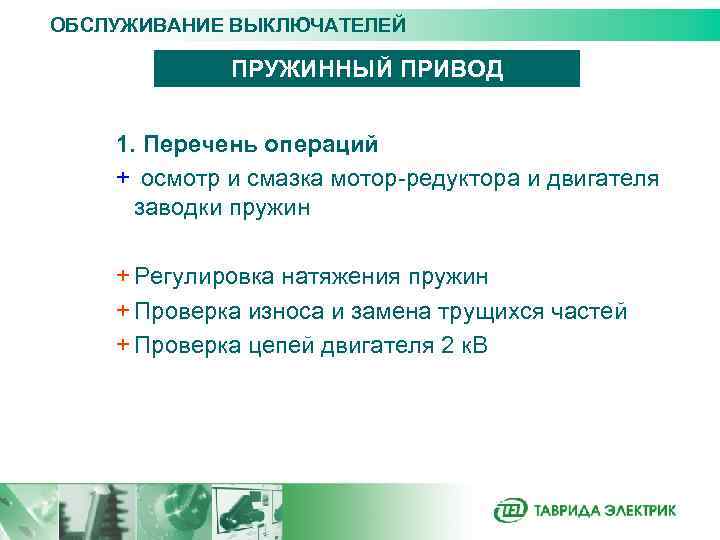

ОБСЛУЖИВАНИЕ ВЫКЛЮЧАТЕЛЕЙ ПРУЖИННЫЙ ПРИВОД 1. Перечень операций + осмотр и смазка мотор-редуктора и двигателя заводки пружин + Регулировка натяжения пружин + Проверка износа и замена трущихся частей + Проверка цепей двигателя 2 к. В

ОБСЛУЖИВАНИЕ ВЫКЛЮЧАТЕЛЕЙ ПРУЖИННЫЙ ПРИВОД 2. Периодичность # при вводе в эксплуатацию # обслуживание - через 2500 операций или 1 раз/3 года # текущий ремонт - через 10000 операций или 1 раз/6 лет # средний ремонт - 1 раз/12 лет

ОБСЛУЖИВАНИЕ ВВ/TEL Текущее обслуживание включает следующие виды работ : § внешний осмотр; § проверка контактных соединений и замер переходного сопротивления главных цепей; § проверка механической работоспособности; § проведение высоковольтных испытаний. Текущее обслуживание – при вводе в эксплуатацию, через 2 года, затем - каждые 5 лет.

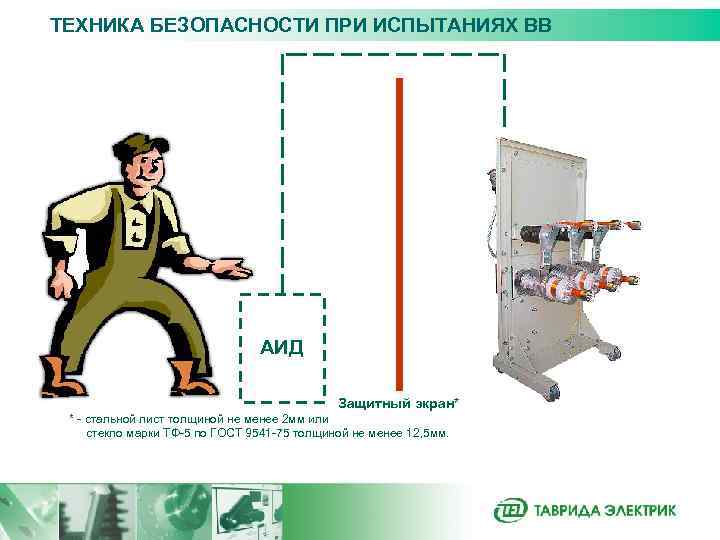

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ИСПЫТАНИЯХ ВВ АИД Защитный экран* * - стальной лист толщиной не менее 2 мм или стекло марки ТФ-5 по ГОСТ 9541 -75 толщиной не менее 12, 5 мм.

ПРИМЕНЕНИЕ ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ

ОБЛАСТЬ ПРИМЕНЕНИЯ ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ Добыча Пром. предприятия Транспортировка Выработка и передача электроэнергии Переработка Транспорт

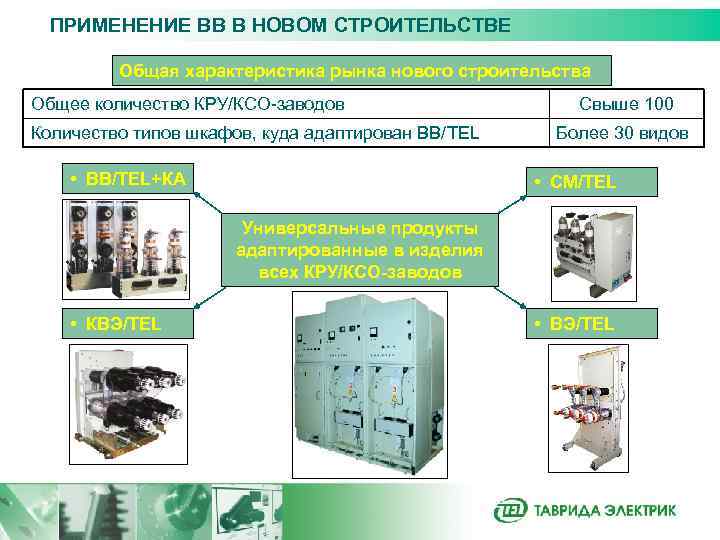

ПРИМЕНЕНИЕ ВВ В НОВОМ СТРОИТЕЛЬСТВЕ Общая характеристика рынка нового строительства Общее количество КРУ/КСО-заводов Количество типов шкафов, куда адаптирован ВВ/TEL • ВВ/TEL+КА Свыше 100 Более 30 видов • СМ/TEL Универсальные продукты адаптированные в изделия всех КРУ/КСО-заводов • КВЭ/TEL • ВЭ/TEL

ПРИМЕНЕНИЕ ВВ В КРУ (КРУН) ВВ/TEL-10 -20/1000 К-104 м 630 Ном. рабочий ток, А ВЭ/TEL-10 -20/1600 800 1000 1600 12, 5 Ном. ток откл. , к. А 20 25

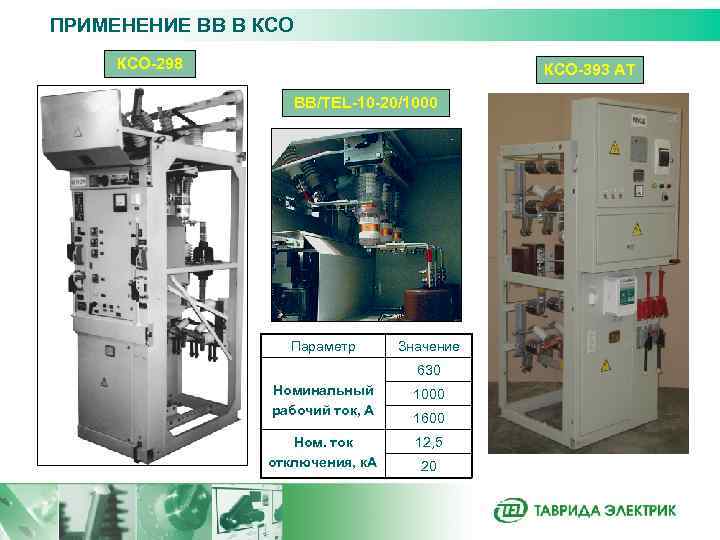

ПРИМЕНЕНИЕ ВВ В КСО-298 КСО-393 АТ ВВ/TEL-10 -20/1000 Параметр Значение 630 Номинальный рабочий ток, А 1000 Ном. ток отключения, к. А 12, 5 1600 20

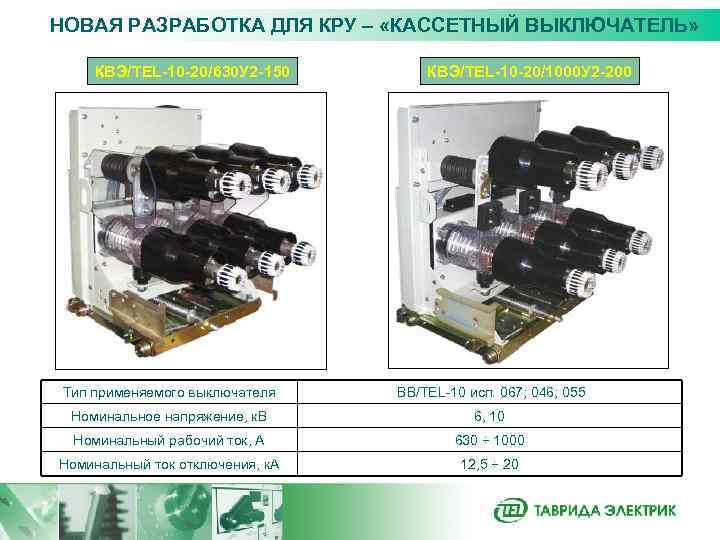

НОВАЯ РАЗРАБОТКА ДЛЯ КРУ – «КАССЕТНЫЙ ВЫКЛЮЧАТЕЛЬ» КВЭ/TEL-10 -20/630 У 2 -150 КВЭ/TEL-10 -20/1000 У 2 -200 Тип применяемого выключателя ВВ/TEL-10 исп. 067; 046; 055 Номинальное напряжение, к. В 6, 10 Номинальный рабочий ток, А 630 ÷ 1000 Номинальный ток отключения, к. А 12, 5 ÷ 20

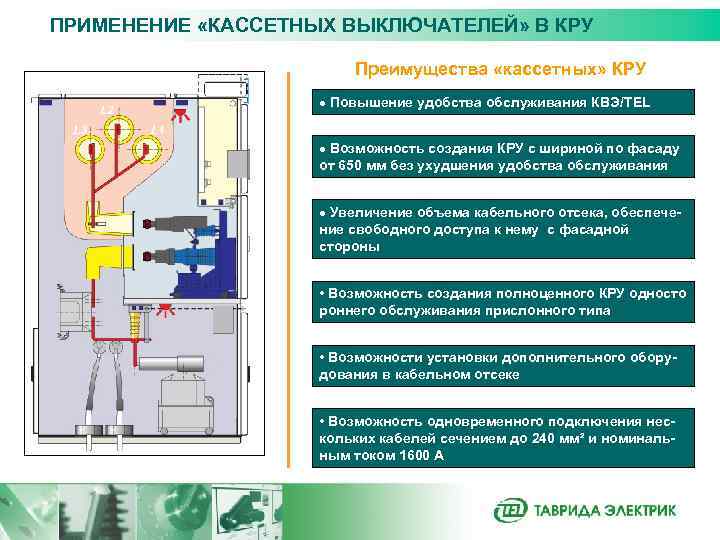

ПРИМЕНЕНИЕ «КАССЕТНЫХ ВЫКЛЮЧАТЕЛЕЙ» В КРУ Преимущества «кассетных» КРУ · Повышение удобства обслуживания КВЭ/TEL · Возможность создания КРУ с шириной по фасаду от 650 мм без ухудшения удобства обслуживания · Увеличение объема кабельного отсека, обеспечение свободного доступа к нему с фасадной стороны • Возможность создания полноценного КРУ односто роннего обслуживания прислонного типа • Возможности установки дополнительного оборудования в кабельном отсеке • Возможность одновременного подключения нескольких кабелей сечением до 240 мм² и номинальным током 1600 А

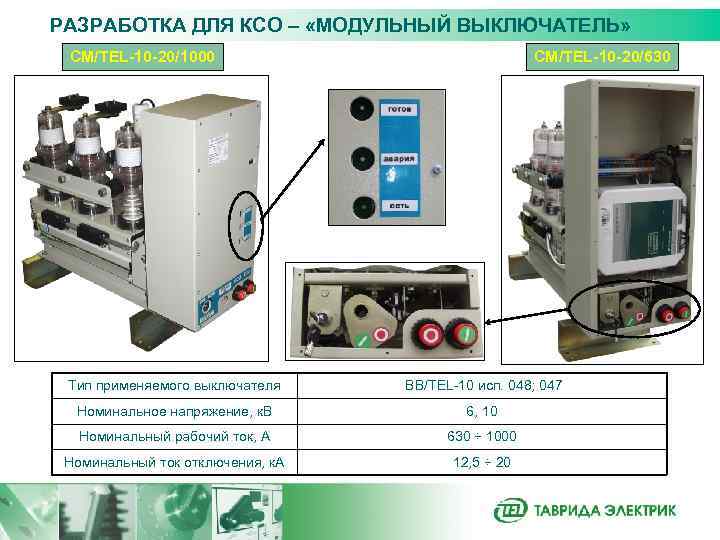

РАЗРАБОТКА ДЛЯ КСО – «МОДУЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ» СМ/TEL-10 -20/1000 СМ/TEL-10 -20/630 Тип применяемого выключателя ВВ/TEL-10 исп. 048; 047 Номинальное напряжение, к. В 6, 10 Номинальный рабочий ток, А 630 ÷ 1000 Номинальный ток отключения, к. А 12, 5 ÷ 20

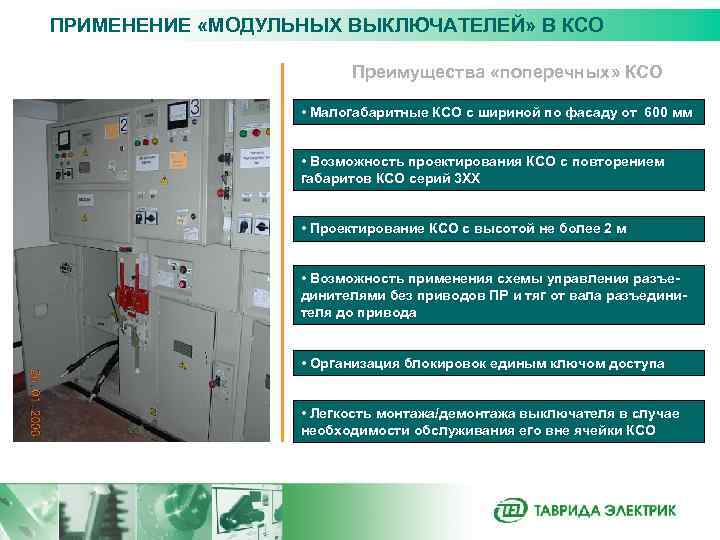

ПРИМЕНЕНИЕ «МОДУЛЬНЫХ ВЫКЛЮЧАТЕЛЕЙ» В КСО Преимущества «поперечных» КСО • Малогабаритные КСО с шириной по фасаду от 600 мм • Возможность проектирования КСО с повторением габаритов КСО серий 3 ХХ • Проектирование КСО с высотой не более 2 м • Возможность применения схемы управления разъединителями без приводов ПР и тяг от вала разъединителя до привода • Организация блокировок единым ключом доступа • Легкость монтажа/демонтажа выключателя в случае необходимости обслуживания его вне ячейки КСО

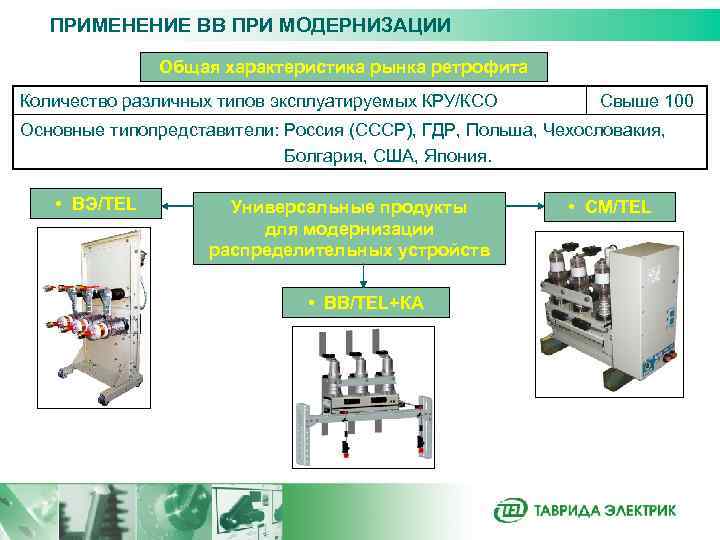

ПРИМЕНЕНИЕ ВВ ПРИ МОДЕРНИЗАЦИИ Общая характеристика рынка ретрофита Количество различных типов эксплуатируемых КРУ/КСО Свыше 100 Основные типопредставители: Россия (СССР), ГДР, Польша, Чехословакия, Болгария, США, Япония. • ВЭ/TEL Универсальные продукты для модернизации распределительных устройств • ВВ/TEL+КА • СМ/TEL

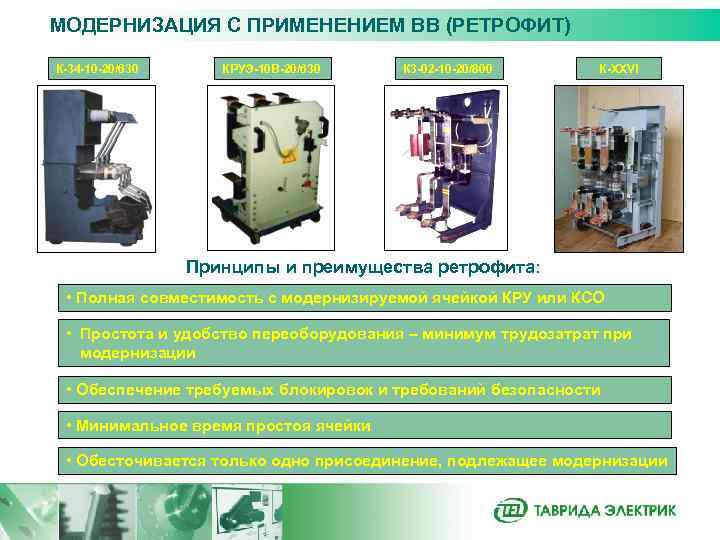

МОДЕРНИЗАЦИЯ С ПРИМЕНЕНИЕМ ВВ (РЕТРОФИТ) К-34 -10 -20/630 КРУЭ-10 В-20/630 К 3 -02 -10 -20/800 К-XXVI Принципы и преимущества ретрофита: • Полная совместимость с модернизируемой ячейкой КРУ или КСО • Простота и удобство переоборудования – минимум трудозатрат при модернизации • Обеспечение требуемых блокировок и требований безопасности • Минимальное время простоя ячейки • Обесточивается только одно присоединение, подлежащее модернизации

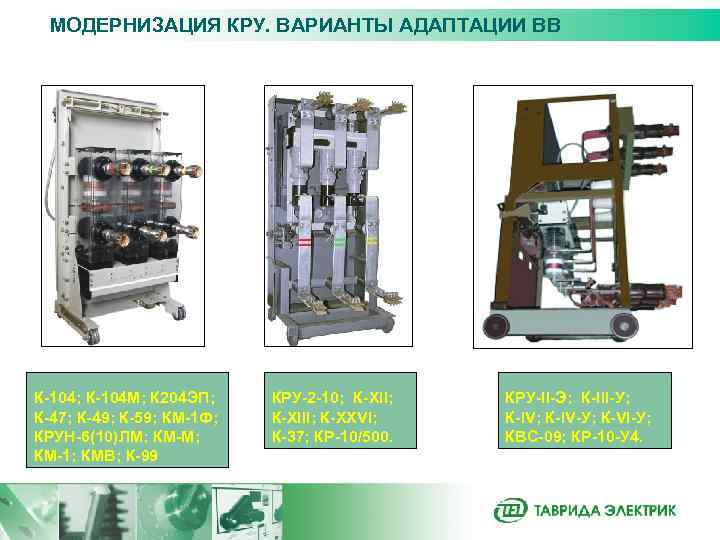

МОДЕРНИЗАЦИЯ КРУ. ВАРИАНТЫ АДАПТАЦИИ ВВ К-104; К-104 М; К 204 ЭП; К-47; К-49; К-59; КМ-1 Ф; КРУН-6(10)ЛМ; КМ-1; КМВ; К-99 КРУ-2 -10; К-ХIII; К-XXVI; К-37; КР-10/500. КРУ-II-Э; К-III-У; К-IV-У; К-VI-У; КВС-09; КР-10 -У 4.

МОДЕРНИЗАЦИЯ КСО. ВАРИАНТЫ АДАПТАЦИИ ВВ КСО – 2 ХХ КСО – 2 у(ум) КСО – 2200 ЛП 318 МКФН КРН-II (III) Ш-164 К-V Д-13 Б КП 03 Бетонные К-IV

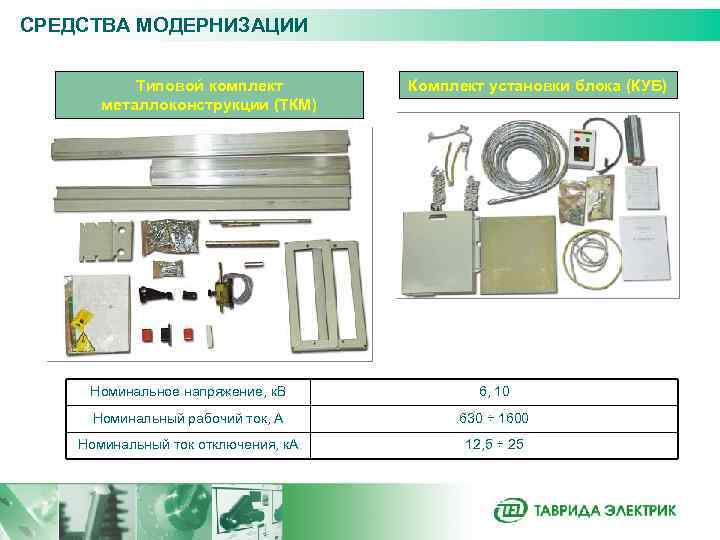

СРЕДСТВА МОДЕРНИЗАЦИИ Типовой комплект металлоконструкции (ТКМ) Комплект установки блока (КУБ) Номинальное напряжение, к. В 6, 10 Номинальный рабочий ток, А 630 ÷ 1600 Номинальный ток отключения, к. А 12, 5 ÷ 25

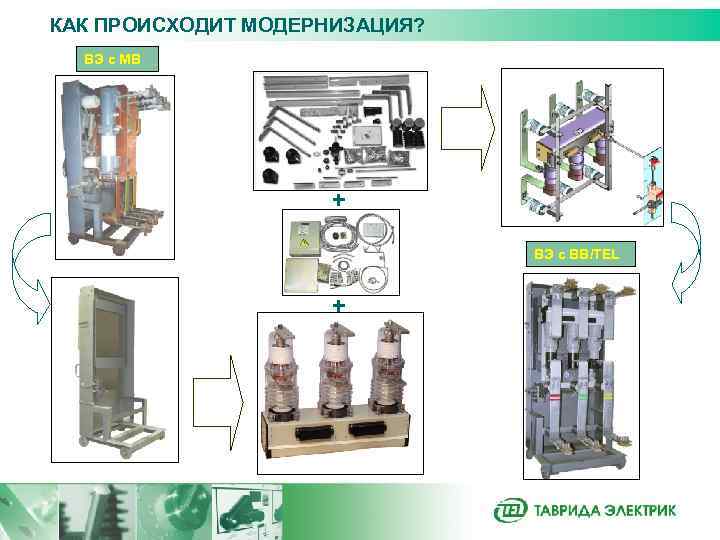

КАК ПРОИСХОДИТ МОДЕРНИЗАЦИЯ? ВЭ с МВ + ВЭ с ВВ/TEL +

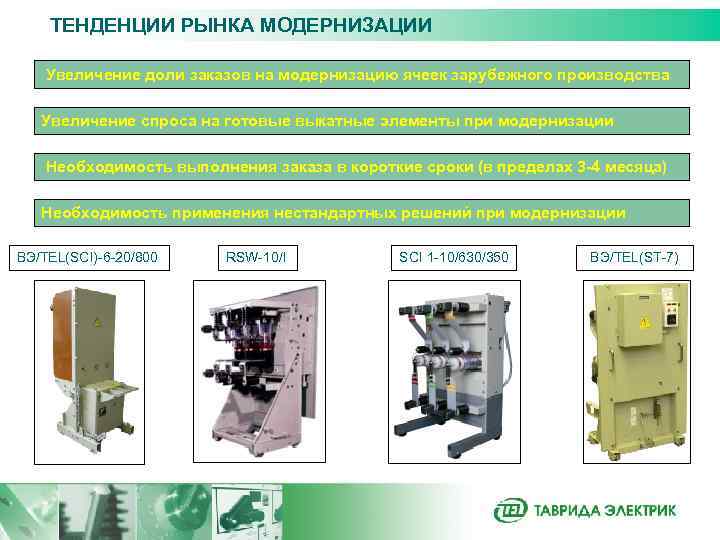

ТЕНДЕНЦИИ РЫНКА МОДЕРНИЗАЦИИ Увеличение доли заказов на модернизацию ячеек зарубежного производства Увеличение спроса на готовые выкатные элементы при модернизации Необходимость выполнения заказа в короткие сроки (в пределах 3 -4 месяца) Необходимость применения нестандартных решений при модернизации ВЭ/TEL(SCI)-6 -20/800 RSW-10/I SCI 1 -10/630/350 ВЭ/TEL(ST-7)

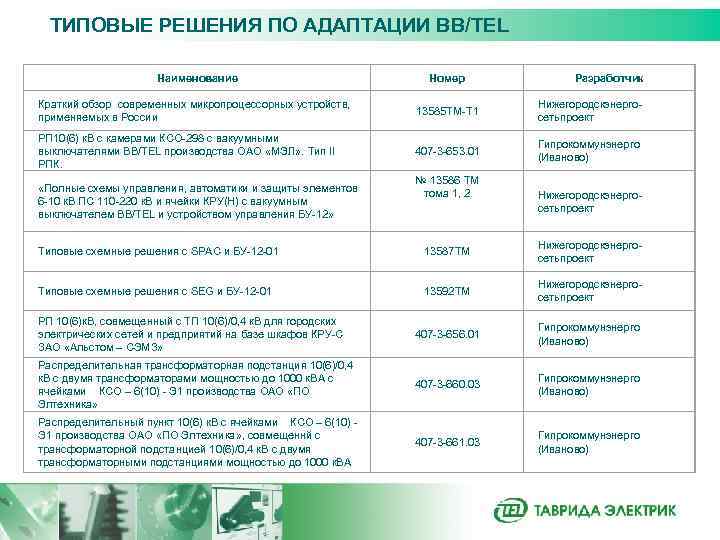

ТИПОВЫЕ РЕШЕНИЯ ПО АДАПТАЦИИ ВВ/TEL Наименование Номер Краткий обзор современных микропроцессорных устройств, применяемых в России 13585 ТМ-Т 1 Нижегородскэнергосетьпроект РП 10(6) к. В с камерами КСО-298 с вакуумными выключателями ВВ/TEL производства ОАО «МЭЛ» . Тип II РПК. 407 -3 -653. 01 Гипрокоммунэнерго (Иваново) «Полные схемы управления, автоматики и защиты элементов 6 -10 к. В ПС 110 -220 к. В и ячейки КРУ(Н) с вакуумным выключателем ВВ/TEL и устройством управления БУ-12» № 13586 ТМ тома 1, 2 Разработчик Нижегородскэнергосетьпроект Типовые схемные решения с SPAC и БУ-12 -01 13587 ТМ Нижегородскэнергосетьпроект Типовые схемные решения с SEG и БУ-12 -01 13592 ТМ Нижегородскэнергосетьпроект РП 10(6)к. В, совмещенный с ТП 10(6)/0, 4 к. В для городских электрических сетей и предприятий на базе шкафов КРУ-С ЗАО «Альстом – СЭМЗ» 407 -3 -656. 01 Гипрокоммунэнерго (Иваново) Распределительная трансформаторная подстанция 10(6)/0, 4 к. В с двумя трансформаторами мощностью до 1000 к. ВА с ячейками КСО – 6(10) - Э 1 производства ОАО «ПО Элтехника» 407 -3 -660. 03 Гипрокоммунэнерго (Иваново) Распределительный пункт 10(6) к. В с ячейками КСО – 6(10) Э 1 производства ОАО «ПО Элтехника» , совмещеннй с трансформаторной подстанцией 10(6)/0, 4 к. В с двумя трансформаторными подстанциями мощностью до 1000 к. ВА 407 -3 -661. 03 Гипрокоммунэнерго (Иваново)

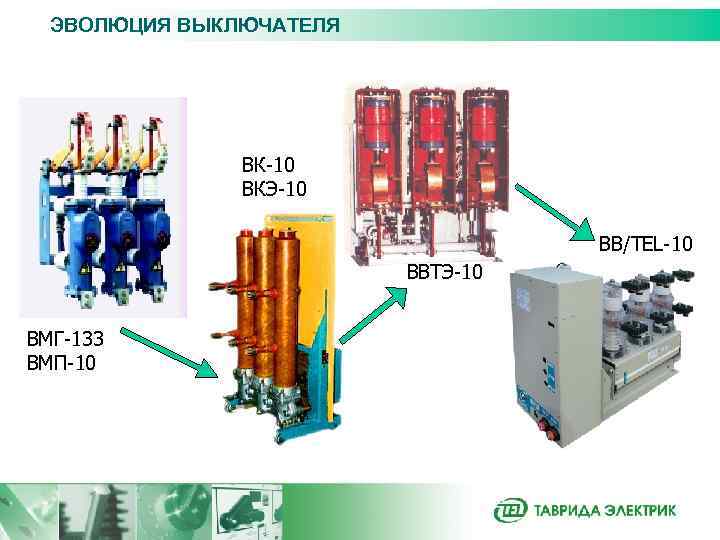

ЭВОЛЮЦИЯ ВЫКЛЮЧАТЕЛЯ ВК-10 ВКЭ-10 ВВ/TEL-10 ВВТЭ-10 ВМГ-133 ВМП-10
