Коммуникационные технологии Компьютерные сети телекоммуникации связь Сети

Коммуникационные технологии Компьютерные сети, телекоммуникации, связь

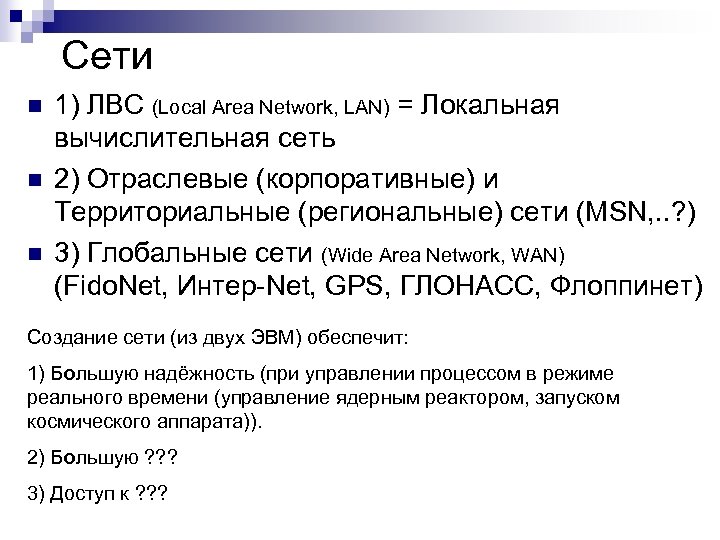

Сети n n n 1) ЛВС (Local Area Network, LAN) = Локальная вычислительная сеть 2) Отраслевые (корпоративные) и Территориальные (региональные) сети (MSN, . . ? ) 3) Глобальные сети (Wide Area Network, WAN) (Fido. Net, Интер-Net, GPS, ГЛОНАСС, Флоппинет) Создание сети (из двух ЭВМ) обеспечит: 1) Большую надёжность (при управлении процессом в режиме реального времени (управление ядерным реактором, запуском космического аппарата)). 2) Большую ? ? ? 3) Доступ к ? ? ?

Сети Связь с удалённой локальной сетью, подключенной к глобальной сети, из дома/командировки/ удалённого офиса часто реализуется через VPN (Virtual Private Network) подключение к пограничному маршрутизатору. Wireless LAN (Wireless Local Area Network; WLAN) — беспроводная локальная сеть. Передача данных осуществляется через радиоэфир. Наиболее распространенными на сегодняшний день способами построения являются Wi-Fi и Wi. MAX.

Сетевая архитектура, модель, технология «Клиент-Сервер» Физическая среда передачи данных Клиент – программа (компьютер) формирующая запрос (к Серверу) и получающая ответ. Сервер - программа (компьютер), предоставляющая ответ на запрос Клиента.

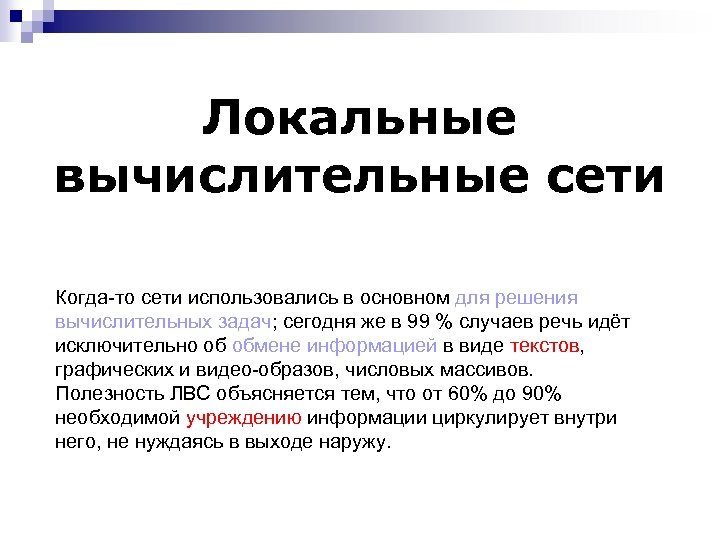

Локальные вычислительные сети Когда-то сети использовались в основном для решения вычислительных задач; сегодня же в 99 % случаев речь идёт исключительно об обмене информацией в виде текстов, графических и видео-образов, числовых массивов. Полезность ЛВС объясняется тем, что от 60% до 90% необходимой учреждению информации циркулирует внутри него, не нуждаясь в выходе наружу.

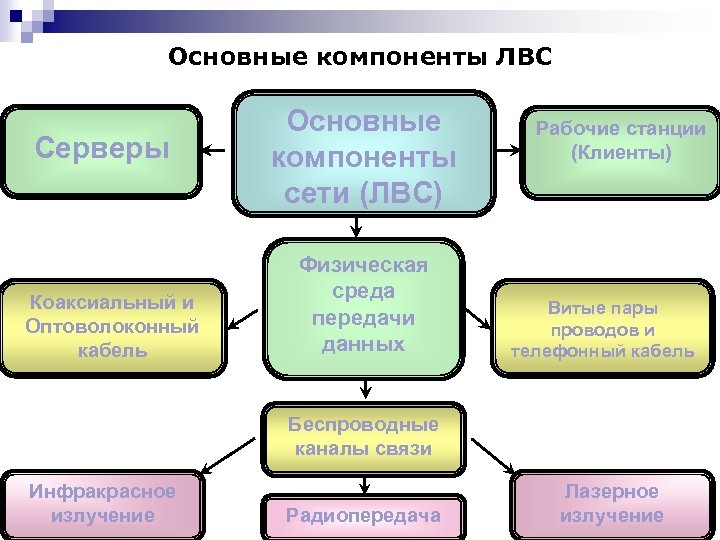

Основные компоненты ЛВС Серверы Коаксиальный и Оптоволоконный кабель Основные компоненты сети (ЛВС) Физическая среда передачи данных Рабочие станции (Клиенты) Витые пары проводов и телефонный кабель Беспроводные каналы связи Инфракрасное излучение Радиопередача Лазерное излучение

Сравнительная таблица стандартов беспроводной связи Технология Стандарт Использ ование Пропускная способность Радиус действия Частоты Wi-Fi 802. 11 a WLAN до 54 Мбит/с до 100 метров 5, 0 ГГц Wi-Fi 802. 11 b WLAN до 11 Мбит/с до 100 метров 2, 4 ГГц Wi-Fi 802. 11 g WLAN до 54 Мбит/с до 100 метров 2, 4 ГГц Wi-Fi 802. 11 n WLAN перспективе до 450, а затем до 600 Мбит/с) до 100 метров 2, 4 — 2, 5 или 5, 0 ГГц Wi. Max 802. 16 d WMAN до 75 Мбит/с 6 -10 км 1, 5 -11 ГГц Wi. Max 802. 16 e Mobile WMAN до 40 Мбит/с 1 -5 км 2. 3 -13. 6 ГГц Wi. Max 802. 16 m WMAN, Mobile WMAN до 1 Гбит/с (WMAN), до 100 н/д (стандарт в разработке) до 300 Мбит/с (в Мбит/с (Mobile WMAN) Bluetooth v. 1. 1. 802. 15. 1 WPAN до 0, 7 Мбит/с до 10 метров 2, 4 ГГц Bluetooth v. 2. 0 802. 15. 3 WPAN до 3 Мбит/с до 100 метров 2, 4 ГГц Bluetooth v. 3. 0 802. 11 WPAN от 3 Мбит/с до 24 Мбит/с до 100 метров 2, 4 ГГц UWB 802. 15. 3 a WPAN 110 -480 Мбит/с до 10 метров 3, 1 -10, 6 ГГц Zig. Bee 802. 15. 4 WPAN от 20 до 250 Кбит/с 1 -100 м Инфракрасный порт Ir. Da WPAN до 16 Мбит/с от 5 до 50 сантиметров, односторонняя связь — до 2, 4 ГГц (16 каналов), 915 МГц (10 каналов), 868 МГц (один канал)

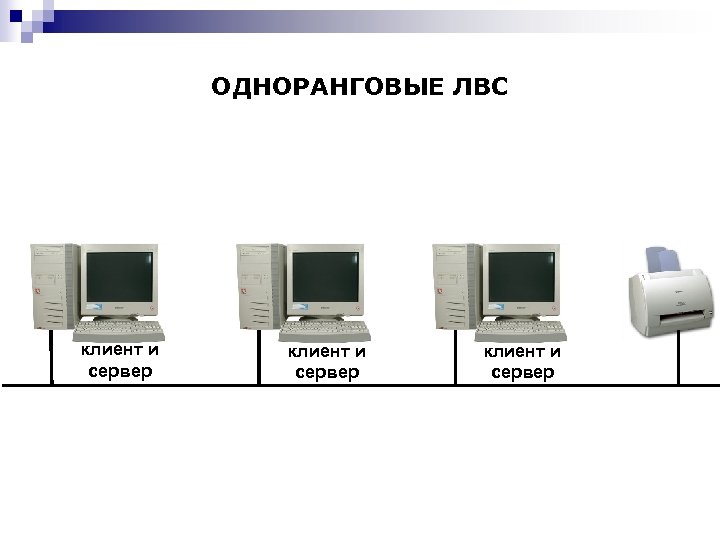

ОДНОРАНГОВЫЕ ЛВС клиент и сервер

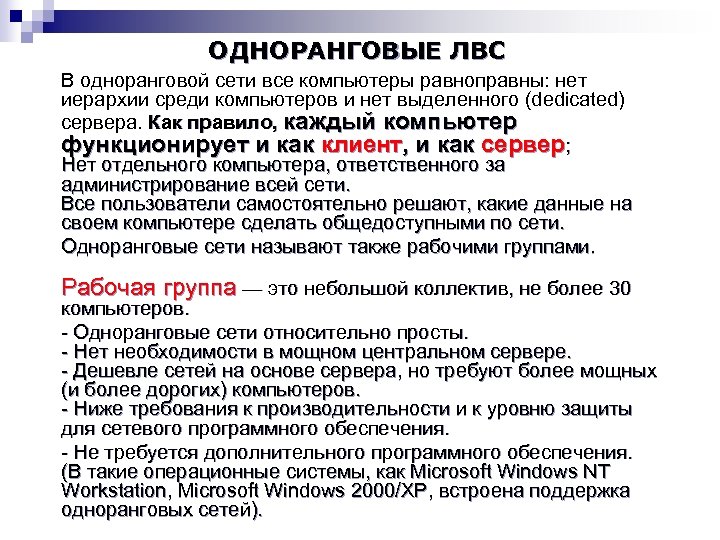

ОДНОРАНГОВЫЕ ЛВС В одноранговой сети все компьютеры равноправны: нет иерархии среди компьютеров и нет выделенного (dedicated) сервера. Как правило, каждый компьютер функционирует и как клиент, и как сервер; Нет отдельного компьютера, ответственного за администрирование всей сети. Все пользователи самостоятельно решают, какие данные на своем компьютере сделать общедоступными по сети. Одноранговые сети называют также рабочими группами. Рабочая группа — это небольшой коллектив, не более 30 компьютеров. - Одноранговые сети относительно просты. - Нет необходимости в мощном центральном сервере. - Дешевле сетей на основе сервера, но требуют более мощных (и более дорогих) компьютеров. - Ниже требования к производительности и к уровню защиты для сетевого программного обеспечения. - Не требуется дополнительного программного обеспечения. (В такие операционные системы, как Microsoft Windows NT Workstation, Microsoft Windows 2000/XP, встроена поддержка одноранговых сетей).

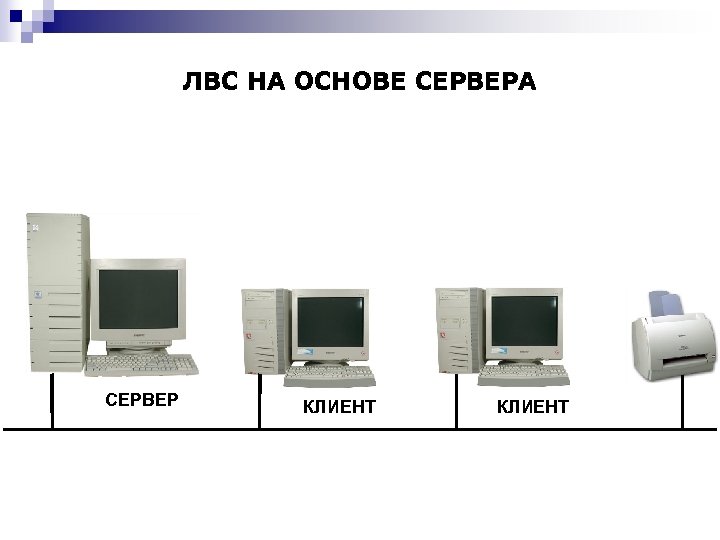

ЛВС НА ОСНОВЕ СЕРВЕРА СЕРВЕР КЛИЕНТ

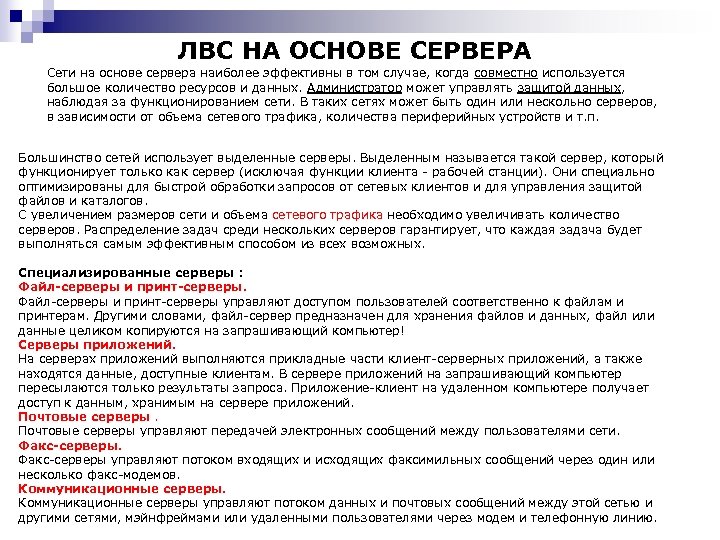

ЛВС НА ОСНОВЕ СЕРВЕРА Сети на основе сервера наиболее эффективны в том случае, когда совместно используется большое количество ресурсов и данных. Администратор может управлять защитой данных, наблюдая за функционированием сети. В таких сетях может быть один или нескольно серверов, в зависимости от объема сетевого трафика, количества периферийных устройств и т. п. Большинство сетей использует выделенные серверы. Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента - рабочей станции). Они специально оптимизированы для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов. С увеличением размеров сети и объема сетевого трафика необходимо увеличивать количество серверов. Распределение задач среди нескольких серверов гарантирует, что каждая задача будет выполняться самым эффективным способом из всех возможных. Специализированные серверы : Файл-серверы и принт-серверы управляют доступом пользователей соответственно к файлам и принтерам. Другими словами, файл-сервер предназначен для хранения файлов и данных, файл или данные целиком копируются на запрашивающий компьютер! Серверы приложений. На серверах приложений выполняются прикладные части клиент-серверных приложений, а также находятся данные, доступные клиентам. В сервере приложений на запрашивающий компьютер пересылаются только результаты запроса. Приложение-клиент на удаленном компьютере получает доступ к данным, хранимым на сервере приложений. Почтовые серверы управляют передачей электронных сообщений между пользователями сети. Факс-серверы управляют потоком входящих и исходящих факсимильных сообщений через один или несколько факс-модемов. Коммуникационные серверы управляют потоком данных и почтовых сообщений между этой сетью и другими сетями, мэйнфреймами или удаленными пользователями через модем и телефонную линию.

Топология сети - описание конфигурации сети, схема расположения и соединения сетевых устройств. Сетевая топология может быть: физической — описывает реальное расположение и связи между узлами сети. логической — описывает хождение сигнала в рамках физической топологии. информационной — описывает направление потоков информации, передаваемых по сети. управления обменом — это принцип передачи права на пользование сетью. Существует множество способов соединения сетевых устройств. Выделяют 3 базовых топологии: Шина, Кольцо, Звезда И дополнительные (производные): Двойное кольцо, Ячеистая топология, Решётка, Дерево, Fat Tree, Полносвязная

ТОПОЛОГИЯ ТИПА «ШИНА» PC 1 терминатор PC 2 PC 3 репитер PCn терминатор

ТОПОЛОГИЯ ТИПА «ЗВЕЗДА» PC 1 PC 3 PC 2 HUB (концентратор) PCn

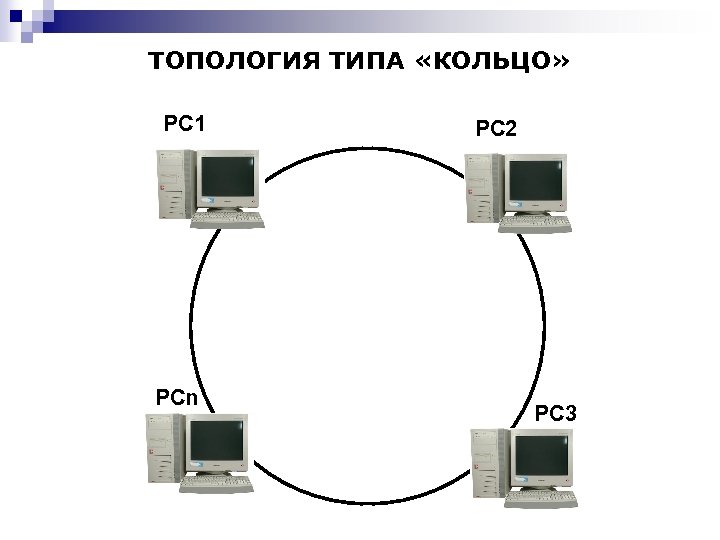

ТОПОЛОГИЯ ТИПА «КОЛЬЦО» PC 1 PCn PC 2 PC 3

БЕСПРОВОДНЫЕ СЕТИ Трансивер

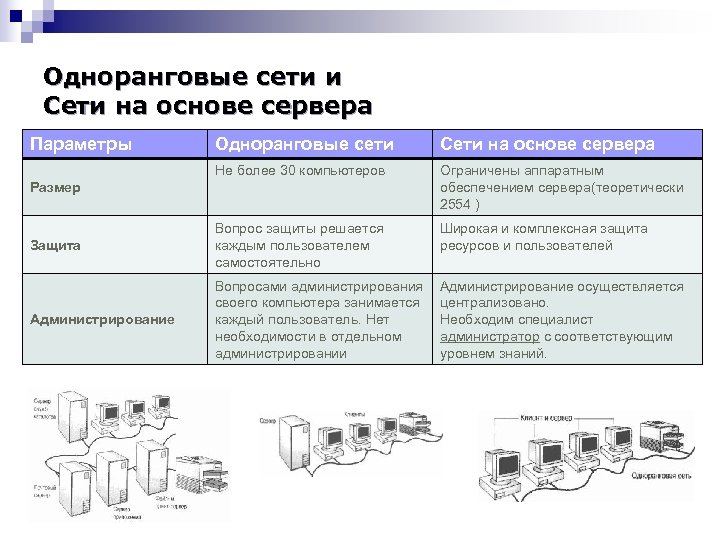

Одноранговые сети и Сети на основе сервера Параметры Одноранговые сети Сети на основе сервера Не более 30 компьютеров Ограничены аппаратным обеспечением сервера(теоретически 2554 ) Защита Вопрос защиты решается каждым пользователем самостоятельно Широкая и комплексная защита ресурсов и пользователей Администрирование Вопросами администрирования своего компьютера занимается каждый пользователь. Нет необходимости в отдельном администрировании Администрирование осуществляется централизовано. Необходим специалист администратор с соответствующим уровнем знаний. Характеристики 2 основных типов сетей приведены ниже: Размер

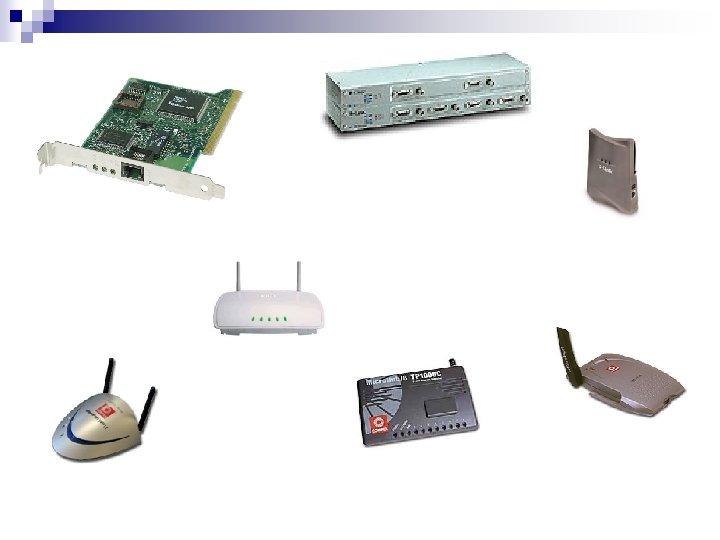

СЕТЕВЫЕ УСТРОЙСТВА Сетевой адаптер (сетевая карта) Трансиверы Концентратор (hub) Репитеры

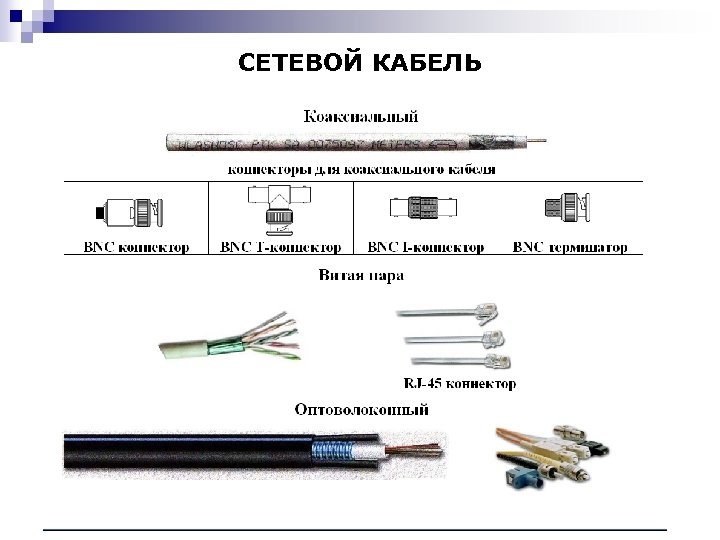

СЕТЕВОЙ КАБЕЛЬ
