KOMAK PLAT ВЕНТИЛИРУЕМЫЕ ФАСАДЫ KOMAK PLAT Уважаемые

KOMAK PLAT ВЕНТИЛИРУЕМЫЕ ФАСАДЫ

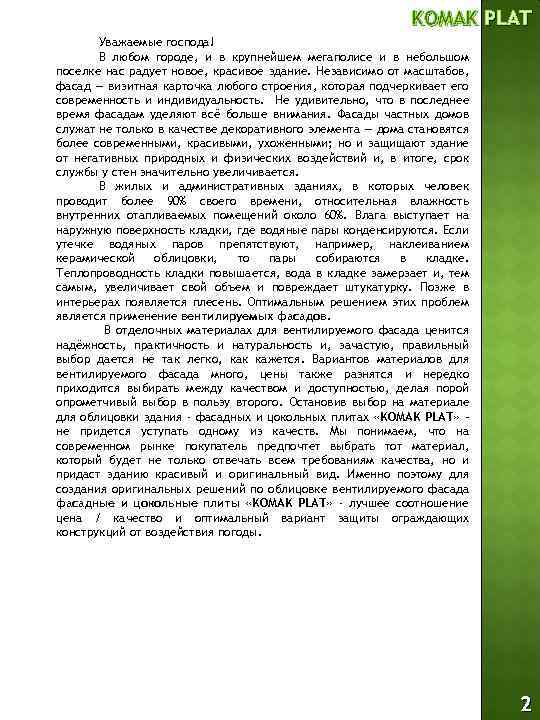

KOMAK PLAT Уважаемые господа! В любом городе, и в крупнейшем мегаполисе и в небольшом поселке нас радует новое, красивое здание. Независимо от масштабов, фасад — визитная карточка любого строения, которая подчеркивает его современность и индивидуальность. Не удивительно, что в последнее время фасадам уделяют всё больше внимания. Фасады частных домов служат не только в качестве декоративного элемента — дома становятся более современными, красивыми, ухоженными; но и защищают здание от негативных природных и физических воздействий и, в итоге, срок службы у стен значительно увеличивается. В жилых и административных зданиях, в которых человек проводит более 90% своего времени, относительная влажность внутренних отапливаемых помещений около 60%. Влага выступает на наружную поверхность кладки, где водяные пары конденсируются. Если утечке водяных паров препятствуют, например, наклеиванием керамической облицовки, то пары собираются в кладке. Теплопроводность кладки повышается, вода в кладке замерзает и, тем самым, увеличивает свой объем и повреждает штукатурку. Позже в интерьерах появляется плесень. Оптимальным решением этих проблем является применение вентилируемых фасадов. В отделочных материалах для вентилируемого фасада ценится надёжность, практичность и натуральность и, зачастую, правильный выбор дается не так легко, как кажется. Вариантов материалов для вентилируемого фасада много, цены также разнятся и нередко приходится выбирать между качеством и доступностью, делая порой опрометчивый выбор в пользу второго. Остановив выбор на материале для облицовки здания - фасадных и цокольных плитах «KOMAK PLAT» – не придется уступать одному из качеств. Мы понимаем, что на современном рынке покупатель предпочтет выбрать тот материал, который будет не только отвечать всем требованиям качества, но и придаст зданию красивый и оригинальный вид. Именно поэтому для создания оригинальных решений по облицовке вентилируемого фасада фасадные и цокольные плиты «KOMAK PLAT» - лучшее соотношение цена / качество и оптимальный вариант защиты ограждающих конструкций от воздействия погоды. 2

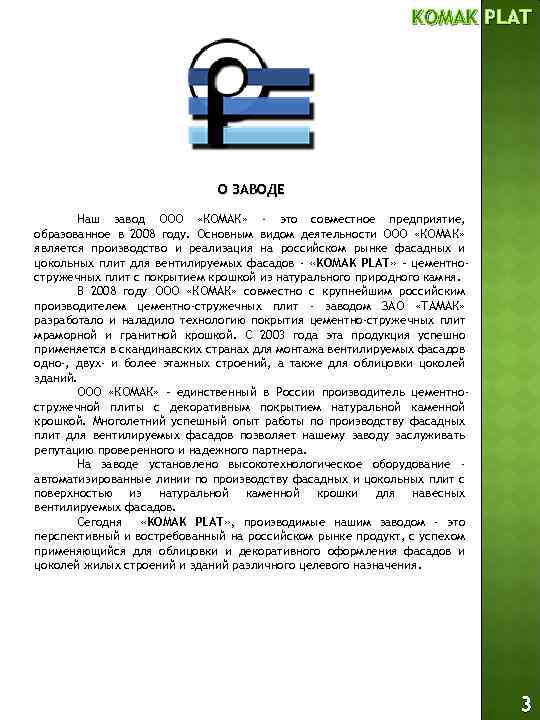

KOMAK PLAT О ЗАВОДЕ Наш завод ООО «КОМАК» - это совместное предприятие, образованное в 2008 году. Основным видом деятельности ООО «КОМАК» является производство и реализация на российском рынке фасадных и цокольных плит для вентилируемых фасадов - «KOMAK PLAT» – цементностружечных плит с покрытием крошкой из натурального природного камня. В 2008 году ООО «КОМАК» совместно с крупнейшим российским производителем цементно-стружечных плит - заводом ЗАО «ТАМАК» разработало и наладило технологию покрытия цементно-стружечных плит мраморной и гранитной крошкой. С 2003 года эта продукция успешно применяется в скандинавских странах для монтажа вентилируемых фасадов одно-, двух- и более этажных строений, а также для облицовки цоколей зданий. ООО «КОМАК» – единственный в России производитель цементностружечной плиты с декоративным покрытием натуральной каменной крошкой. Многолетний успешный опыт работы по производству фасадных плит для вентилируемых фасадов позволяет нашему заводу заслуживать репутацию проверенного и надежного партнера. На заводе установлено высокотехнологическое оборудование автоматизированные линии по производству фасадных и цокольных плит с поверхностью из натуральной каменной крошки для навесных вентилируемых фасадов. Сегодня «KOMAK PLAT» , производимые нашим заводом - это перспективный и востребованный на российском рынке продукт, с успехом применяющийся для облицовки и декоративного оформления фасадов и цоколей жилых строений и зданий различного целевого назначения. 3

KOMAK PLAT ОПИСАНИЕ «KOMAK PLAT» Фасадные и цокольные плиты «KOMAK PLAT» - современный и экологически чистый материал, в основе которого - массивная твердая цементно-стружечная плита, а декоративным покрытием является крошка из натурального природного камня: Плиты «KOMAK PLAT» изготавливаются из натурального природного сырья отечественного производителя. Основа плит - твердая ЦСП (ГОСТ 26816 -86), выпускаемая в России на новейшем европейском оборудовании и отвечающая всем стандартам качества, дает надежную защиту дому от повреждений и вандализма, не повреждается от перепадов температуры и воздействия ультрафиолета и, в отличие от пластика, не горит, выделяя вредные вещества. Слой эпоксидного клеевого компаунда и каменной крошки несет не только защитно-декоративную функцию, но и образует стойкий водонепроницаемый слой. Использование натуральной природной каменной крошки крупных фракций (до 6 мм. ) - отличительная особенность «KOMAK PLAT» , которая придает плитам особенный колорит и выгодно отличает поверхность от обычной штукатурки, сохраняя свой цвет на долгие годы. ОСНОВНЫМИ СВОЙСТВАМИ «KOMAK PLAT» ЯВЛЯЮТСЯ: - Экологическая чистота: отсутствие вредных веществ– асбеста, фенола и др; - Огнестойкость и пожаробезопасность (Г 1); - Водостойкость и морозостойкость; - Биостойкость (стойкость к воздействию термитов, грибков, насекомых и грызунов) и стойкость к воздействию атмосферной среды; - Многообразие цветовой гаммы поверхностной отделки; - Звуконепроницаемость; - Ударопрочность; - Пригодность для использования во всех климатических районах. Высокое качество плит «KOMAK PLAT» обеспечивается строгим контролем качества на всех этапах производственного цикла. Декоративное покрытие из натуральной каменной крошки наносится на ЦСП в заводских условиях на специализированном оборудовании и наш завод гарантирует высокое качество и долговечность продукции. 4

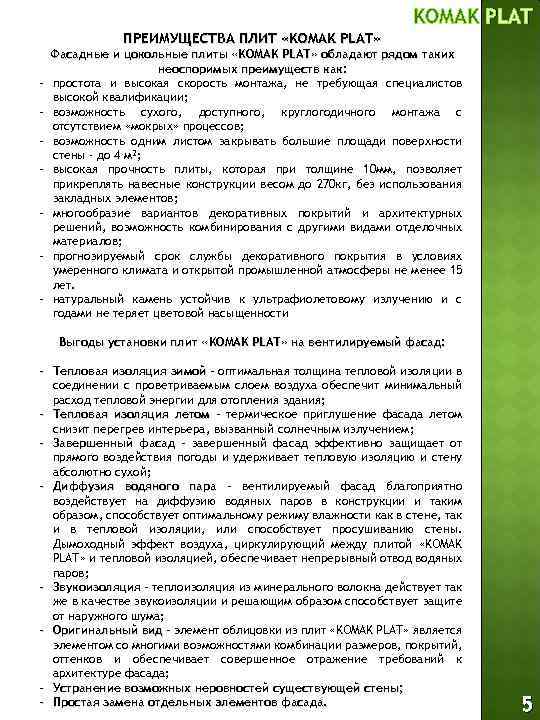

KOMAK PLAT ПРЕИМУЩЕСТВА ПЛИТ «KOMAK PLAT» - Фасадные и цокольные плиты «KOMAK PLAT» обладают рядом таких неоспоримых преимуществ как: простота и высокая скорость монтажа, не требующая специалистов высокой квалификации; возможность сухого, доступного, круглогодичного монтажа с отсутствием «мокрых» процессов; возможность одним листом закрывать большие площади поверхности стены - до 4 м²; высокая прочность плиты, которая при толщине 10 мм, позволяет прикреплять навесные конструкции весом до 270 кг, без использования закладных элементов; многообразие вариантов декоративных покрытий и архитектурных решений, возможность комбинирования с другими видами отделочных материалов; прогнозируемый срок службы декоративного покрытия в условиях умеренного климата и открытой промышленной атмосферы не менее 15 лет. натуральный камень устойчив к ультрафиолетовому излучению и с годами не теряет цветовой насыщенности Выгоды установки плит «KOMAK PLAT» на вентилируемый фасад: «KOMAK PLAT» - Тепловая изоляция зимой – оптимальная толщина тепловой изоляции в соединении с проветриваемым слоем воздуха обеспечит минимальный расход тепловой энергии для отопления здания; - Тепловая изоляция летом – термическое приглушение фасада летом снизит перегрев интерьера, вызванный солнечным излучением; - Завершенный фасад – завершенный фасад эффективно защищает от прямого воздействия погоды и удерживает тепловую изоляцию и стену абсолютно сухой; - Диффузия водяного пара – вентилируемый фасад благоприятно воздействует на диффузию водяных паров в конструкции и таким образом, способствует оптимальному режиму влажности как в стене, так и в тепловой изоляции, или способствует просушиванию стены. Дымоходный эффект воздуха, циркулирующий между плитой «KOMAK PLAT» и тепловой изоляцией, обеспечивает непрерывный отвод водяных паров; - Звукоизоляция – теплоизоляция из минерального волокна действует так же в качестве звукоизоляции и решающим образом способствует защите от наружного шума; - Оригинальный вид – элемент облицовки из плит «KOMAK PLAT» является элементом со многими возможностями комбинации размеров, покрытий, оттенков и обеспечивает совершенное отражение требований к архитектуре фасада; - Устранение возможных неровностей существующей стены; - Простая замена отдельных элементов фасада. 5

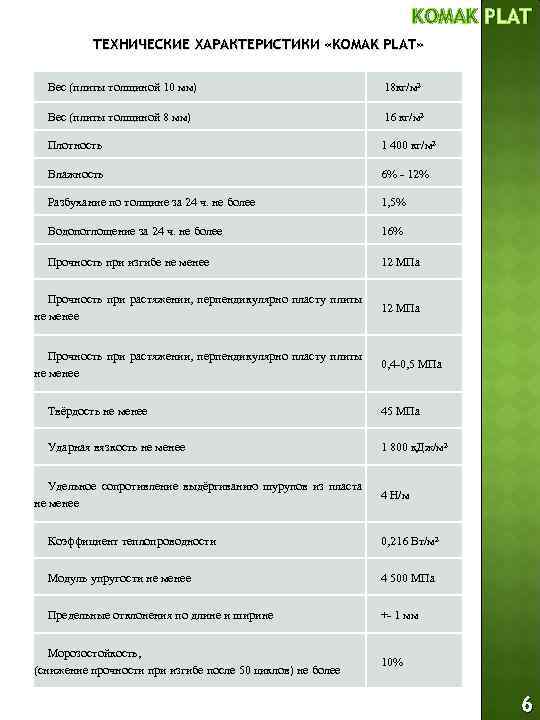

KOMAK PLAT ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «KOMAK PLAT» Вес (плиты толщиной 10 мм) 18 кг/м² Вес (плиты толщиной 8 мм) 16 кг/м² Плотность 1 400 кг/м² Влажность 6% - 12% Разбухание по толщине за 24 ч. не более 1, 5% Водопоглощение за 24 ч. не более 16% Прочность при изгибе не менее 12 МПа Прочность при растяжении, перпендикулярно пласту плиты не менее 0, 4 -0, 5 МПа Твёрдость не менее 45 МПа Ударная вязкость не менее 1 800 к. Дж/м² Удельное сопротивление выдёргиванию шурупов из пласта не менее 4 Н/м Коэффициент теплопроводности 0, 216 Вт/м² Модуль упругости не менее 4 500 МПа Предельные отклонения по длине и ширине +- 1 мм Морозостойкость, (снижение прочности при изгибе после 50 циклов) не более 10% 6

KOMAK PLAT АССОРТИМЕНТ ФАСАДНЫХ И ЦОКОЛЬНЫХ ПЛИТ «KOMAK PLAT» : Фасадная плита «KOMAK PLAT» Цвет : МРАМОР Фракция : 2, 5 -5, 0 мм Размеры: 3200*1250*10 мм (Арт. 013210) 2700*1250*10 мм (Арт. 012710) Фасадная плита «KOMAK PLAT» Цвет: МРАМОР С ЗЕЛЕНЬЮ Фракция: 2, 5 – 5, 0 мм Размеры: 3200*1250*10 мм (Арт. 023210) 2700*1250*10 мм (Арт. 022710) Фасадная плита «KOMAK PLAT» Цвет: БЕЛАЯ НОЧЬ Фракция: 1, 0 -3, 0 мм Размеры: 3200*1250*10 мм (Арт. 033210) 2700*1250*10 мм (Арт. 032710) Фасадная плита «KOMAK PLAT» Цвет: ПЕСЧАНАЯ ДЮНА Фракция: 1, 0 -3, 0 мм Размеры: 3200*1250*10 мм (Арт. 043210) 2700*1250*10 мм (Арт. 042710) 7

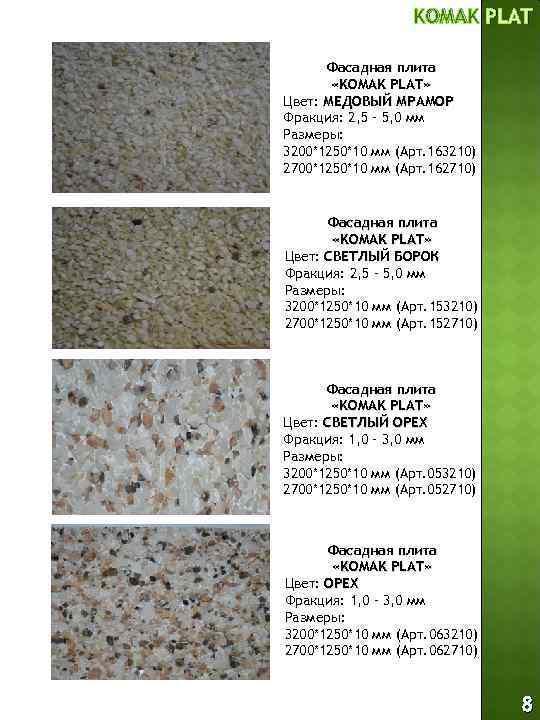

KOMAK PLAT Фасадная плита «KOMAK PLAT» Цвет: МЕДОВЫЙ МРАМОР Фракция: 2, 5 – 5, 0 мм Размеры: 3200*1250*10 мм (Арт. 163210) 2700*1250*10 мм (Арт. 162710) Фасадная плита «KOMAK PLAT» Цвет: СВЕТЛЫЙ БОРОК Фракция: 2, 5 – 5, 0 мм Размеры: 3200*1250*10 мм (Арт. 153210) 2700*1250*10 мм (Арт. 152710) Фасадная плита «KOMAK PLAT» Цвет: СВЕТЛЫЙ ОРЕХ Фракция: 1, 0 – 3, 0 мм Размеры: 3200*1250*10 мм (Арт. 053210) 2700*1250*10 мм (Арт. 052710) Фасадная плита «KOMAK PLAT» Цвет: ОРЕХ Фракция: 1, 0 – 3, 0 мм Размеры: 3200*1250*10 мм (Арт. 063210) 2700*1250*10 мм (Арт. 062710) 8

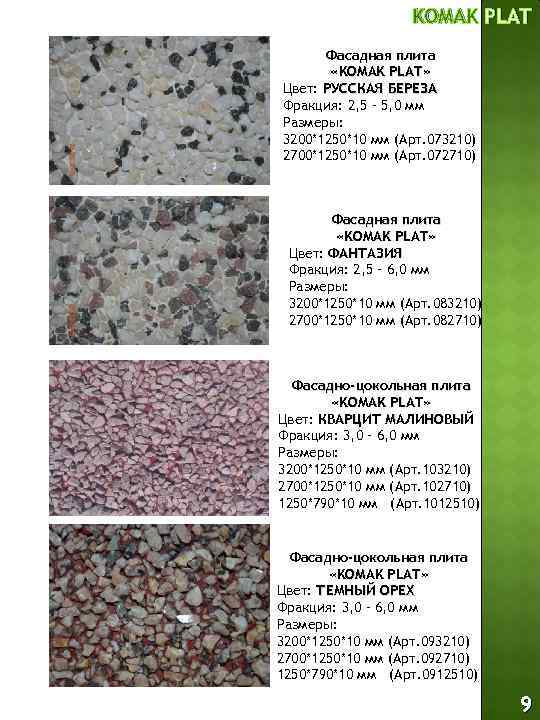

KOMAK PLAT Фасадная плита «KOMAK PLAT» Цвет: РУССКАЯ БЕРЕЗА Фракция: 2, 5 – 5, 0 мм Размеры: 3200*1250*10 мм (Арт. 073210) 2700*1250*10 мм (Арт. 072710) Фасадная плита «KOMAK PLAT» Цвет: ФАНТАЗИЯ Фракция: 2, 5 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 083210) 2700*1250*10 мм (Арт. 082710) Фасадно-цокольная плита «KOMAK PLAT» Цвет: КВАРЦИТ МАЛИНОВЫЙ Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 103210) 2700*1250*10 мм (Арт. 102710) 1250*790*10 мм (Арт. 1012510) Фасадно-цокольная плита «KOMAK PLAT» Цвет: ТЕМНЫЙ ОРЕХ Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 093210) 2700*1250*10 мм (Арт. 092710) 1250*790*10 мм (Арт. 0912510) 9

KOMAK PLAT Фасадно-цокольная плита «KOMAK PLAT» Цвет: МАЛИНОВЫЙ БАРХАТ Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 113210) 2700*1250*10 мм (Арт. 112710) 1250*790*10 мм (Арт. 1112510) Фасадно-цокольная плита «KOMAK PLAT» Цвет: ЧЕРНЫЙ БАРХАТ Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 123210) 2700*1250*10 мм (Арт. 122710) 1250*790*10 мм (Арт. 1212510) Фасадно-цокольная плита «KOMAK PLAT» Цвет: АМФИБОЛИТ Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 133210) 2700*1250*10 мм (Арт. 132710) 1250*790*10 мм (Арт. 1312510) Фасадно-цокольная плита «KOMAK PLAT» Цвет: ЗМЕЕВИК Фракция: 3, 0 – 6, 0 мм Размеры: 3200*1250*10 мм (Арт. 143210) 2700*1250*10 мм (Арт. 142710) 1250*790*10 мм (Арт. 1412510) 10

KOMAK PLAT ИНФОРМАЦИЯ О ГАБАРИТАХ, РАЗМЕРАХ И ТРАНСПОРТИРОВКЕ фасадных и цокольных плит «KOMAK PLAT» Наименование продукции 1 лист 1 паллет размер (мм) 3200*1250*10 2700*1250*10 1250*795*10 Вес (кг) Г/п автотранспорта Плита «КОМАК PLAT» ~72 ~61 ~18 размер (Д*Ш*В) (м) 3, 2*1, 25*0, 85 2, 9*1, 25*0, 85 Вес (кг) 3670 3120 925 Вместимость при полной загрузке автотранспорта : 6 тонн 81 лист 96 листов 300 листов (6 *2, 47 м) (2 паллета) (6 паллет) (324 м 2) (~ 300 м 2) 10 тонн 135 листов 159 листов 500 листов (7, 1 м*2, 4 м) (3 паллета) (10 паллет) (540 м 2) (537 м 2) (~ 500 м 2) 20 тонн (13, 8 *2, 4 м) 270 листов (5 паллет) (1080 м 2) 320 листов (5 паллет) (1080 м 2) 1000 листов (20 паллет) ( ~ 1000 м 2) Транспортирование плит «KOMAK PLAT» осуществляется в машине с тентом. В машине с отрытым кузовом плиты укрываются брезентом. При манипуляции плит погрузчиком паллеты рекомендуется брать с длинной стороны. Паллеты с плитой следует устанавливать в кузове автомобиля в один или два ряда по ширине кузова. При транспортировании допускается размещение паллет с плитами в кузове автомобиля в два яруса, однако, паллеты должны быть уложены и закреплены способом, исключающим их смещение, а между паллетами обязательно укладывать «прокладочный» лист ЦСП. Расположение и количество паллет с плитой «KOMAK PLAT» в кузове зависит от марки и грузоподъемности автомобиля. Плиты «KOMAK PLAT» отгружаются партиями. На каждую партию обязательно выдается документ о качестве. 11

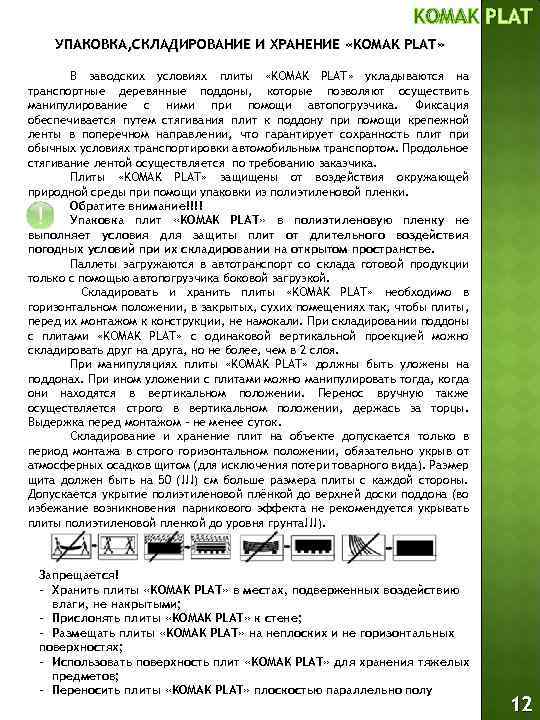

KOMAK PLAT УПАКОВКА, СКЛАДИРОВАНИЕ И ХРАНЕНИЕ «KOMAK PLAT» В заводских условиях плиты «KOMAK PLAT» укладываются на транспортные деревянные поддоны, которые позволяют осуществить манипулирование с ними при помощи автопогрузчика. Фиксация обеспечивается путем стягивания плит к поддону при помощи крепежной ленты в поперечном направлении, что гарантирует сохранность плит при обычных условиях транспортировки автомобильным транспортом. Продольное стягивание лентой осуществляется по требованию заказчика. Плиты «KOMAK PLAT» защищены от воздействия окружающей природной среды при помощи упаковки из полиэтиленовой пленки. Обратите внимание!!!! Упаковка плит «KOMAK PLAT» в полиэтиленовую пленку не выполняет условия для защиты плит от длительного воздействия погодных условий при их складировании на открытом пространстве. Паллеты загружаются в автотранспорт со склада готовой продукции только с помощью автопогрузчика боковой загрузкой. Складировать и хранить плиты «KOMAK PLAT» необходимо в горизонтальном положении, в закрытых, сухих помещениях так, чтобы плиты, перед их монтажом к конструкции, не намокали. При складировании поддоны с плитами «KOMAK PLAT» с одинаковой вертикальной проекцией можно складировать друг на друга, но не более, чем в 2 слоя. При манипуляциях плиты «KOMAK PLAT» должны быть уложены на поддонах. При ином уложении с плитами можно манипулировать тогда, когда они находятся в вертикальном положении. Перенос вручную также осуществляется строго в вертикальном положении, держась за торцы. Выдержка перед монтажом – не менее суток. Складирование и хранение плит на объекте допускается только в период монтажа в строго горизонтальном положении, обязательно укрыв от атмосферных осадков щитом (для исключения потери товарного вида). Размер щита должен быть на 50 (!!!) см больше размера плиты с каждой стороны. Допускается укрытие полиэтиленовой плёнкой до верхней доски поддона (во избежание возникновения парникового эффекта не рекомендуется укрывать плиты полиэтиленовой пленкой до уровня грунта!!!). Запрещается! - Хранить плиты «KOMAK PLAT» в местах, подверженных воздействию влаги, не накрытыми; - Прислонять плиты «KOMAK PLAT» к стене; - Размещать плиты «KOMAK PLAT» на неплоских и не горизонтальных поверхностях; - Использовать поверхность плит «KOMAK PLAT» для хранения тяжелых предметов; - Переносить плиты «KOMAK PLAT» плоскостью параллельно полу 12

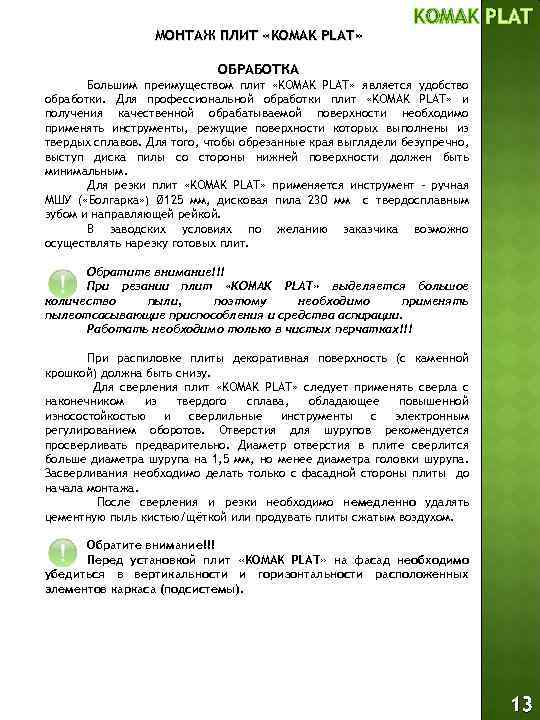

МОНТАЖ ПЛИТ «KOMAK PLAT» KOMAK PLAT ОБРАБОТКА Большим преимуществом плит «KOMAK PLAT» является удобство обработки. Для профессиональной обработки плит «KOMAK PLAT» и получения качественной обрабатываемой поверхности необходимо применять инструменты, режущие поверхности которых выполнены из твердых сплавов. Для того, чтобы обрезанные края выглядели безупречно, выступ диска пилы со стороны нижней поверхности должен быть минимальным. Для резки плит «KOMAK PLAT» применяется инструмент – ручная МШУ ( «Болгарка» ) Ø 125 мм, дисковая пила 230 мм с твердосплавным зубом и направляющей рейкой. В заводских условиях по желанию заказчика возможно осуществлять нарезку готовых плит. Обратите внимание!!! При резании плит «KOMAK PLAT» выделяется большое количество пыли, поэтому необходимо применять пылеотсасывающие приспособления и средства аспирации. Работать необходимо только в чистых перчатках!!! При распиловке плиты декоративная поверхность (с каменной крошкой) должна быть снизу. Для сверления плит «KOMAK PLAT» следует применять сверла с наконечником из твердого сплава, обладающее повышенной износостойкостью и сверлильные инструменты с электронным регулированием оборотов. Отверстия для шурупов рекомендуется просверливать предварительно. Диаметр отверстия в плите сверлится больше диаметра шурупа на 1, 5 мм, но менее диаметра головки шурупа. Засверливания необходимо делать только с фасадной стороны плиты до начала монтажа. После сверления и резки необходимо немедленно удалять цементную пыль кистью/щёткой или продувать плиты сжатым воздухом. Обратите внимание!!! Перед установкой плит «KOMAK PLAT» на фасад необходимо убедиться в вертикальности и горизонтальности расположенных элементов каркаса (подсистемы). 13

KOMAK PLAT Монтаж плит «KOMAK PLAT» следует начинать с середины листа, затем по краям. При монтаже плит «KOMAK PLAT» на деревянный каркас рекомендуется использовать шурупы-саморезы по дереву с полукруглой головкой (диаметр 3, 5 х40, 0 мм) из нержавеющей стали, анодированные или оцинкованные. Головки шурупов при необходимости можно окрасить (до монтажа) краской по металлу в два слоя в цвет плиты. При монтаже на металлическую подсистему рекомендуется использовать шурупы-саморезы из кислотоупорной стали (4, 2 х30, 0 мм). Обратите внимание !!! Для крепления плит «KOMAK PLAT» к каркасам на фасадах запрещается применять черные (фосфатированные) саморезы, которые могут коррозировать под воздействием влаги, теряя при этом свои прочностные качества, а ржавчина может проступить через покрытие! Для обеспечения технологически правильного крепления плит «KOMAK PLAT» необходимым требованием является соблюдение шага между крепежными элементами, расстояния между точками крепления: Точки крепления Расстояние до края плиты, (мм) Расстояние между точками крепления, (мм) Вертикально 75 мм Горизонтально 25 мм 200 -400 мм в соответствии с шагом обрешетки, но не более 600 мм При монтаже плит «KOMAK PLAT» необходимо учитывать, что наличие в составе ЦСП, используемой для основы «KOMAK PLAT» , древесины влечет незначительные отклонения линейных размеров плит при изменении влажности окружающей среды. Поэтому при установке плит «KOMAK PLAT» на фасад между плитами необходимо оставлять компенсационные швы (расширительные зазоры) – 5 -8 мм. Обратите внимание!!! Линейные эксплуатационные изменения размеров плит «KOMAK PLAT» не оказывают отрицательного влияния на их качество и долговечность. По технологии расширительный зазор заполнять не требуется, но для эстетики его можно заполнить нейтральным силиконовым герметиком или применить металлические шовные планки (см. раздел « Шовные элементы» ). На стыках швов рекомендуется применять шовную ленту EPDM: 14
